Обзор материнской платы ASUS Z170 Pro Gaming/Aura. Заряженная игровая модель

Поклонники компании ASUS наверняка знакомы с серией продуктов Republic Of Gamers, история которых насчитывает уже более 10 лет. Именно там впервые появлялись все новации аппаратного и программного характера этого производителя. В нынешнее время разумение «игровая плата» у каждого своё. В наиболее запущенном случае сюда относится абсолютно всё, что дороже обычных рабочих («офисных») вариантов. Современники помнят смену парадигм, начиная от матово-чёрного цвета текстолита и появления сетевых контроллеров Killer до набивающей в последнее время оскомину RGB-подсветки. Можно вспомнить и о других украшениях в виде щитов, черепов и прочей околоигровой атрибутики, или же упомянуть помешательство отдельных производителей активным охлаждением, в подавляющем числе случаев представленным мелкими вентиляторами, которые мерзко гудели даже в состоянии бездействия компьютера.

Год за годом все эти эксперименты выработали стойкое отторжение от различных новинок, где в том или ином виде опробованы разнообразные тактики привлечения потенциальных покупателей. Часть из них, особенно те, кто собирает далеко не первый свой ПК, автоматически исключает подобные модели из своего шорт-листа. Этим обзором я бы хотел предостеречь от подобных скоропалительных действий.

В лике нынешней модели можно без труда узнать её предшественницу — Z170-A, вполне неплохую плату, появившуюся на заре анонса платформы для процессоров Intel LGA1151. На её фоне новинка не может похвастать наличием интерфейса PCI, аппаратными переключателями, исчезла и кнопка MemOK!, давно знакомая почитателям тайваньского производителя. Но зато появилась та самая подсветка типа RGB и звук, улучшенный моделью кодека ALC1150 от Realtek.

ASUS Z170 Pro Gaming/Aura

Есть ли другие, действительно весомые преимущества? Об этом вы узнаете из обзора, начнём с изучения общих характеристик устройства:

Модель ASUS Z170 Pro Gaming/Aura
Официальная страница продукта в Сети asus.com
Чипсет Intel Z170
Процессорный разъём Socket 1151
Процессоры Core i7, Core i5, Core i3, Pentium, Celeron (Skylake-S)
Память 4 DIMM DDR4 SDRAM 2133/2400*/2600*/2666*/2800*/2933*/3000*/3100*/3200*/3333*/3400*/3466*(OC), максимум 64 ГБ
Слоты PCI-E 2x PCI Express 3.0 x16 (x16+x0, x8+x8)
1x PCI Express 3.0 x16 (x4)
3x PCI Express 3.0 x1
M.2 1x PCI Express 3.0 x4
Слоты PCI
Встроенное видеоядро (в процессоре) Intel HD 510/530
Видеоразъёмы DisplayPort, HDMI, DVI-D, D-Sub
Количество подключаемых вентиляторов 5x 4pin, 1x 5pin (Extension Fan connector)
Порты PS/2 1 (клавиатура/мышь)
Порты USB 2х 3.1 Gen2 (2 разъёма на задней панели (A и C), ASM1142)
6х 3.1 Gen1 (4 разъёма на задней панели, Z170)
8x 2.0 (2 разъёма на задней панели, Z170)
SATA Express
Serial ATA 6x SATA 6 Гбит/с (Z170)
RAID 0, 1, 5, 10 (SATA, Z170)
Встроенный звук SupremeFX (7.1, HDA):
Realtek ALC1150
Texas Instruments RC4580
S/PDIF Оптический (выход)
Сетевые возможности Intel I219V (Gigabit Ethernet)
COM 1 (внутренний)
TPM +
UEFI AMI UEFI
Форм-фактор ATX
Размеры, мм 305 x 244
Дополнительные возможности Thermal sensor connector, поддержка AMD 3-Way CrossFireX и NVIDIA 2-Way SLI, Q-LED (CPU, DRAM, VGA, Boot Device LED)
Цена в рознице, $ $185

Несложно заметить, как интерфейс SATA-E отходит в историю, не снискав симпатий у производителей конечного оборудования.

Упаковка и комплектация

Коробка средних размеров, оттенки в оформлении немного непривычны, но общий стиль ASUS выдержан. Каждая современная плата производителя может подарить инвайт для World of Warships. Среди логотипов есть Aura — эмблема, означающая наличие RGB-подсветки. А ведь хочется вместе с «игровой» платой получить в комплекте нечто большее, чем обычный промо-код (например, копию свежей игрушки класса ААА).

ASUS Z170 Pro Gaming/Aura

Раскрытие особенностей в деталях описано на обратной стороне. Главные акценты сосредоточены на подсветке, сетевой и звуковой подсистемах. Также имеется небольшое фото платы и её задней панели, есть и сводная таблица с основными характеристиками.

ASUS Z170 Pro Gaming/Aura

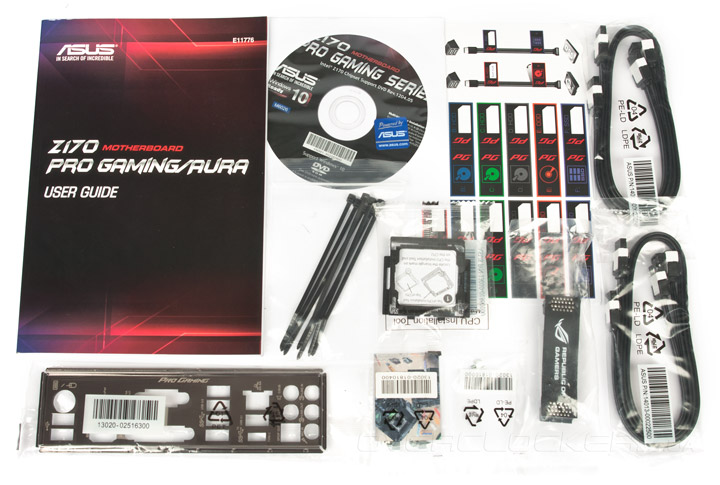

Вместе с платой предусмотрен следующий набор:

  • руководство пользователя, в котором подробно проиллюстрированы и описаны подпункты UEFI (на английском языке), оно же включает в себя и руководство по программным продуктам (на английском языке);
  • диск с драйверами и фирменным ПО;
  • наклейка с логотипом компании;
  • фирменный пластиковый фиксатор для процессоров;
  • анодированная заглушка для корпуса с одноцветным символьным обозначением всех гнёзд. Обратная часть оклеена шумопоглащающим материалом;
  • четыре кабеля SATA 6Gb/s, два из которых с Г-образным разъёмом на одном из концов;
  • один гибкий мостик для организации SLI из двух видеокарт;
  • комплект из двенадцати ярлыков для маркировки кабелей SATA;
  • крепёжный винт и стойка для устройств формата M.2;
  • комплект из пары винтов и стоек для монтажа декоративных элементов;
  • набор из семи стяжек чёрного цвета.
ASUS Z170 Pro Gaming/Aura

Внешний вид

Полноформатная ATX-плата чёрного цвета, как и большинство элементов на ней. Перегруженной электронными компонентами её не назвать, всё выглядит довольно гармонично, вряд ли появятся проблемы при сборке системы.

ASUS Z170 Pro Gaming/Aura

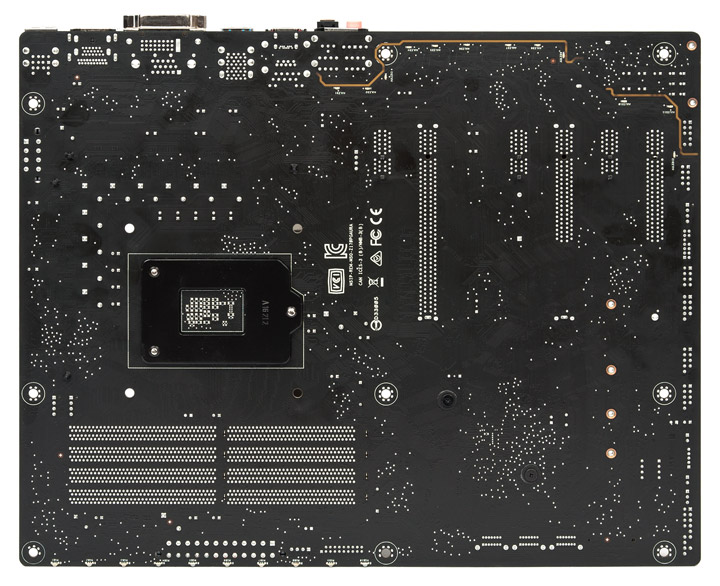

На обратной стороне есть две группы светодиодов. У главного гнезда питания находятся десять многоцветных единиц, а в зоне распайки звукового кодека меньшие габаритами одноцветные — красного оттенка.

ASUS Z170 Pro Gaming/Aura

Охладитель чиспсета массивный, закреплённый посредством винтов. Всяческой иллюминации здесь нет.

ASUS Z170 Pro Gaming/Aura

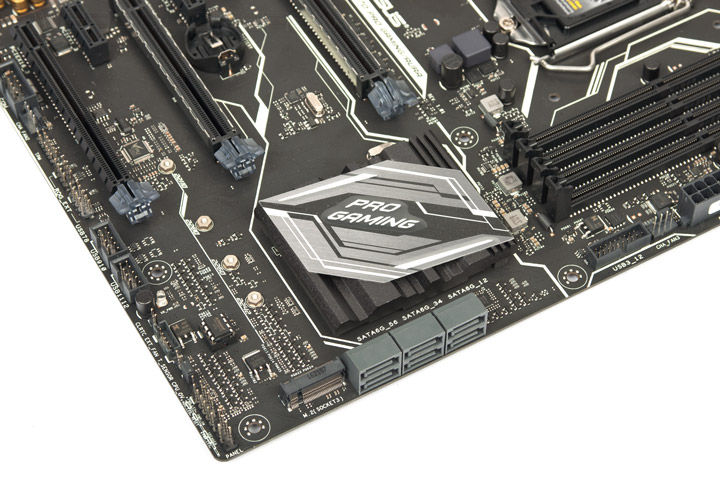

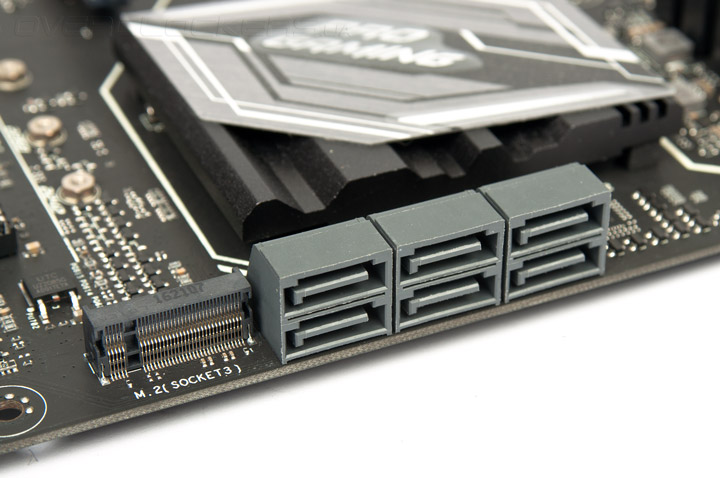

Накопители можно подключить к шести чипсетным выходам SATA или же воспользоваться одним M.2.

ASUS Z170 Pro Gaming/Aura

Как я уже говорил, органов управления теперь нет никаких. Индикатор состояния — диод красного цвета, сообщающий про наличие напряжения на плате. Рядом с ним есть контактная группа для проведения сброса настроек UEFI.

ASUS Z170 Pro Gaming/Aura

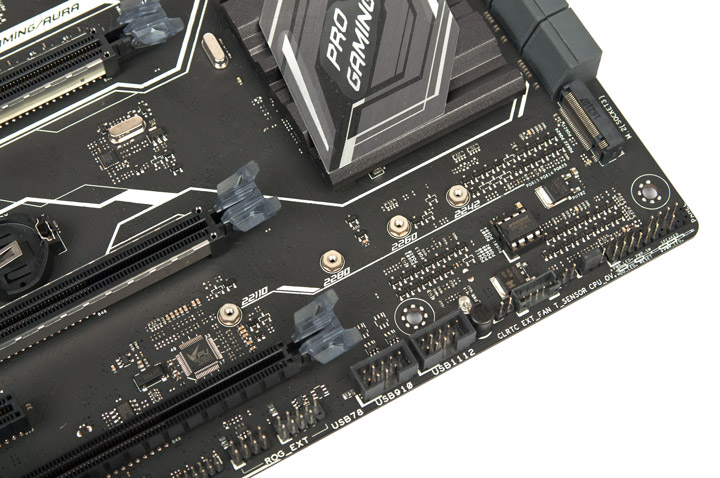

Подключение корпусных гнёзд USB последних поколений осуществляется к колодкам перпендикулярного исполнения.

ASUS Z170 Pro Gaming/Aura

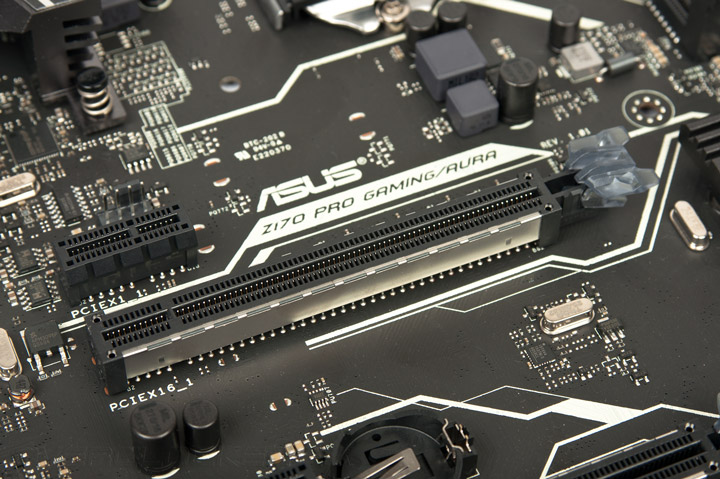

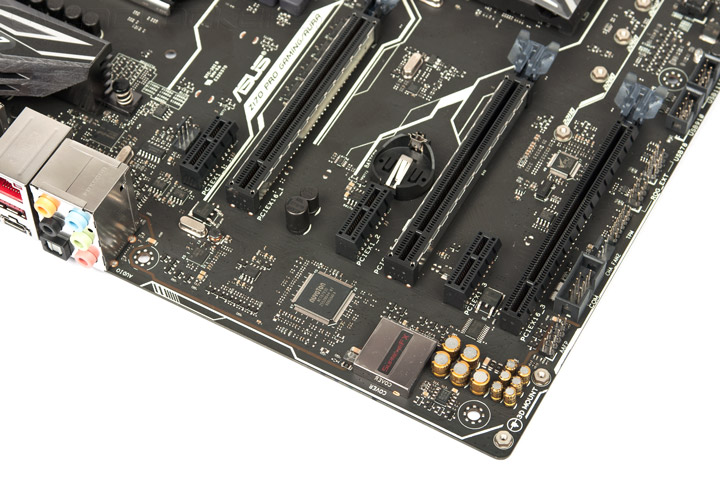

Традиционно для продуктов подобного класса, шестнадцать линий PCI-E от процессора могут быть разделены между двумя слотами. Они армированы, как свойственно последним тенденциям. Нижнее гнездо сможет работать всего с четырьмя линиями от PCH.

ASUS Z170 Pro Gaming/AuraASUS Z170 Pro Gaming/Aura

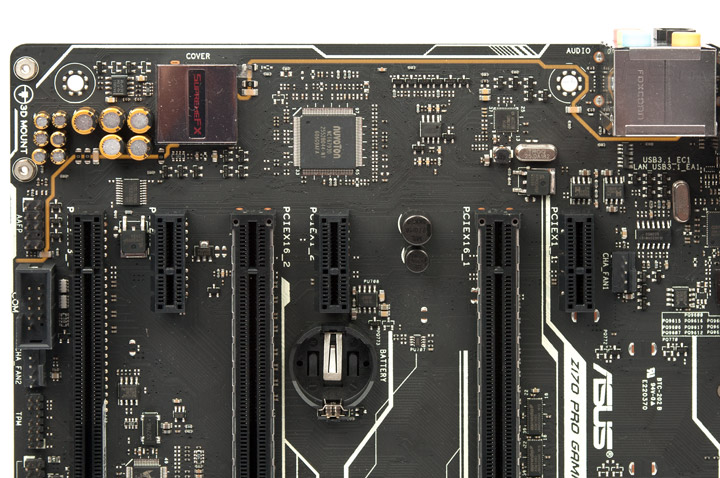

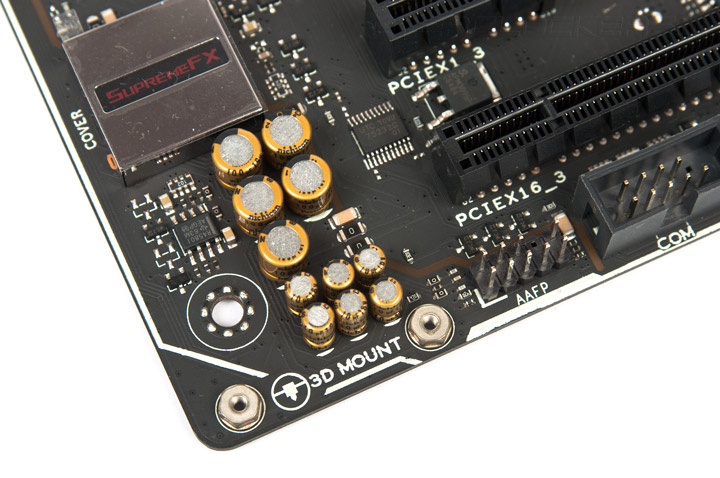

Поскольку плата формально не относится к семейству ROG, то и звуковая подсистема здесь не такая колоритная. Есть традиционный кодек от Realtek, накрытый экраном, который затейливо светится красным цветом. Рядом расположен операционный усилитель в единственном экземпляре. Всё это дополнительно сдобрено специальными конденсаторами Nichicon, оказывающими благотворное влияние на подачу звука.

ASUS Z170 Pro Gaming/Aura

Любопытно отметить в углу изделия специально заготовленные резьбовые отверстия, которые можно использовать для укрепления самостоятельно изготовленных элементов, например, с привлечением технологии 3D-печати.

ASUS Z170 Pro Gaming/Aura

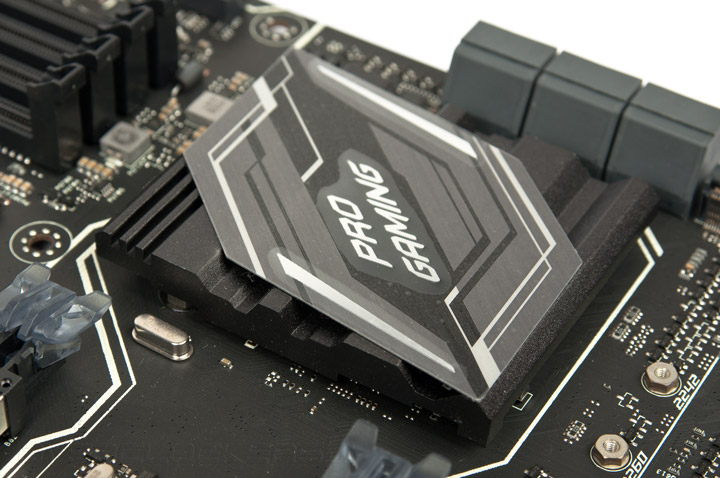

Форма радиаторов изменилась, схожесть максимально приближена к изделиям линейки ROG. Тепловой трубки нет, а крепление обычное — посредством пластиковых «гвоздей».

ASUS Z170 Pro Gaming/Aura

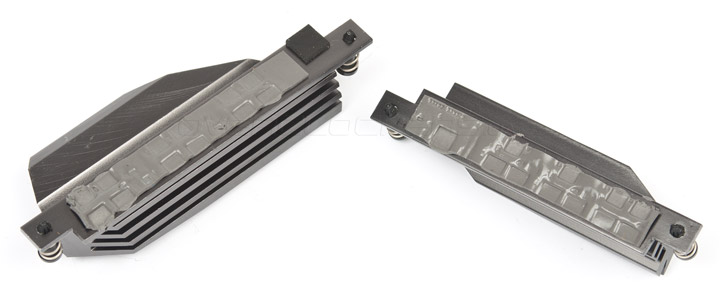

Вновь немного сэкономили на площади термопрокладок, но прижим отличный.

ASUS Z170 Pro Gaming/Aura

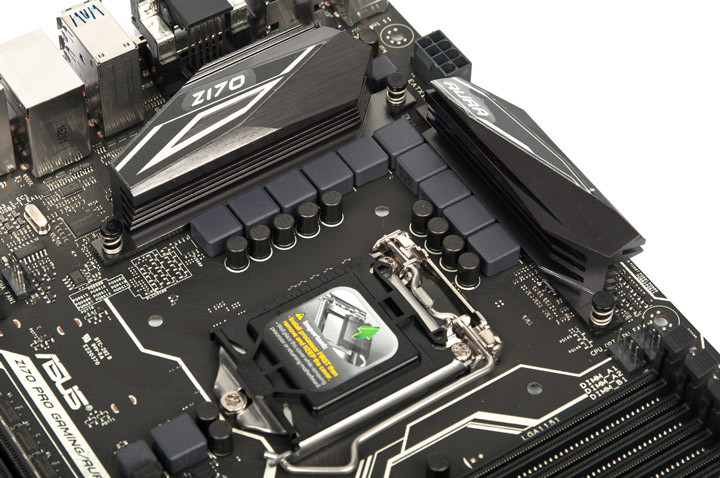

Схема VRM не изменилась относительно реализации, выполненной на прообразе — Z170-A. Разве что, теперь все силовые элементы находятся на лицевой стороне. ШИМ-контроллер — ASP1400B, есть шесть внешних драйверов. Для стабилизации напряжения ЦП отведено четыре канала, а для графического ядра — два. По паре транзисторов — моделей NTMFS4C06N и NTMFS4C09N от ON Semiconductor — входят в состав каждого канала у процессорного стабилизатора, в сумме выходит 16 штук. У ГП каждый канал состоит из трёх NTMFS4C09N.

ASUS Z170 Pro Gaming/Aura

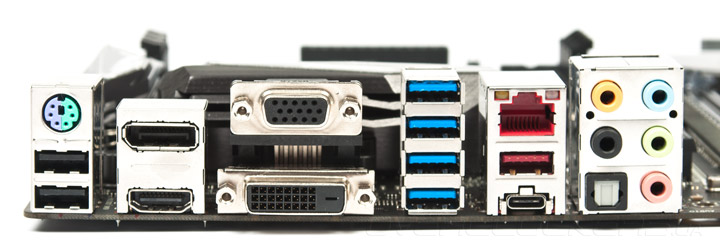

Слегка переработали наполнение задней панели, добавив пару USB третьей ревизии (убрав одну из колодок на плате). Теперь тут имеется восемь USB разных типов, четыре графических гнезда, классический PS/2, порт Ethernet, пять звуковых и оптический выход. Установка беспроводного адаптера в конструкцию не заложена.

ASUS Z170 Pro Gaming/Aura
Некоторые вещи в этом мире созданы для разгона!
