Обзор материнской платы ASUS Z170-P D3. Проверяем разгонные способности самой дешёвой модели от именитого производителя

С анонсом процессоров Intel Skylake-S основные усилия производителей плат оказались сконцентрированы на выпуске продукции, связанной с работой памяти типа DDR4. Прошлое поколение модулей ОЗУ постепенно отходит на второй план, однако нынешние цены на планки DDR3L делают их весьма привлекательными в глазах покупателей новых ПК. К тому уже, как показывают тесты, отставание от современных систем у них практически отсутствует. Дополнительный интерес у продукции, рассчитанной на установку старого типа ОЗУ, должен быть у людей, планирующих недорогой апгрейд. Сниженная стоимость системных плат под такую память выступает дополнительным стимулом.

Весьма положительное впечатление о себе оставила модель Gigabyte GA-Z170M-D3H DDR3, а нынешняя испытуемая является более габаритным продуктом, что для части пользователей всё ещё является важным фактором при подборе кандидатов в список подходящих моделей. Однако размеры в этот раз не будут означать наличие куда большего ассортимента гнёзд для подключения различной периферии.

ASUS Z170-P D3

ASUS Z170-P D3 обходится без каких-либо дополнительных контроллеров, если не учитывать таковым ASM1083, добавляющего поддержку двух PCI. Уменьшено до четырёх число портов SATA, но присутствует компактный M.2. С общим набором возможностей можно познакомиться посредством сводной таблицы:

Модель ASUS Z170-P D3
Официальная страница продукта в Сети asus.com
Чипсет Intel Z170
Процессорный разъём Socket 1151
Процессоры Core i7, Core i5, Core i3, Pentium (Skylake-S)
Память 4 DIMM DDR3 SDRAM 1333/1600/1866*/2000*/2133*/2200*/2400*/2666*/2800*/2933*/3100*(OC), максимум 64 ГБ
Слоты PCI-E 1 x PCI Express 3.0 x16
1 x PCI Express 3.0 x16 (x4)
2 x PCI Express 3.0 x1
M.2 1 x PCI Express 3.0 x4
Слоты PCI 2 (ASMedia ASM1083)
Встроенное видеоядро (в процессоре) Intel HD 510/530
Видеоразъёмы HDMI, DVI-D
Количество подключаемых вентиляторов 3x 4pin
Порты PS/2 2
Порты USB 8 х 3.1 Gen1 (4 разъёма на задней панели, Z170)
6 x 2.0 (2 разъёма на задней панели, Z170)
SATA Express
Serial ATA 4 x SATA 6 Гбит/с (Z170)
RAID 0, 1, 5, 10 (SATA, Z170)
Встроенный звук Realtek ALC887 (7.1, HDA)
S/PDIF Разъём на плате (выход)
Сетевые возможности Realtek RTL8111GR (Gigabit Ethernet)
COM 1 (внутренний)
TPM
UEFI AMI UEFI
Форм-фактор ATX
Размеры, мм 305 x 218
Дополнительные возможности Поддержка AMD Quad-GPU CrossFireX
Цена в рознице на момент написания обзора $141

Плата является самым дешёвым на рынке продуктом ASUS на базе Intel Z170. Часть силовых элементов оснащена радиатором, какая именно, и на что он способен повлиять — вот одни из главных вопросов.

Упаковка и комплектация

Оформление коробки ничуть не изменилось, если вспомнить обзор продукта предыдущего поколения — ASUS Z97-P. На месте вездесущая реклама World of Warships, регистрация изделия позволит владельцу обзавестись инвайтом, сулящим бонусные дополнения к игре.

ASUS Z170-P D3

Больше деталей об устройстве разместили на обратной стороне упаковки. Здесь есть фото платы, таблица с её характеристиками, описание особенностей. Акцент сделан на наличии гнезда типа M.2, особое внимание отвели звуковой подсистеме (теперь даже у такой недорогой платы есть подсветка).

ASUS Z170-P D3

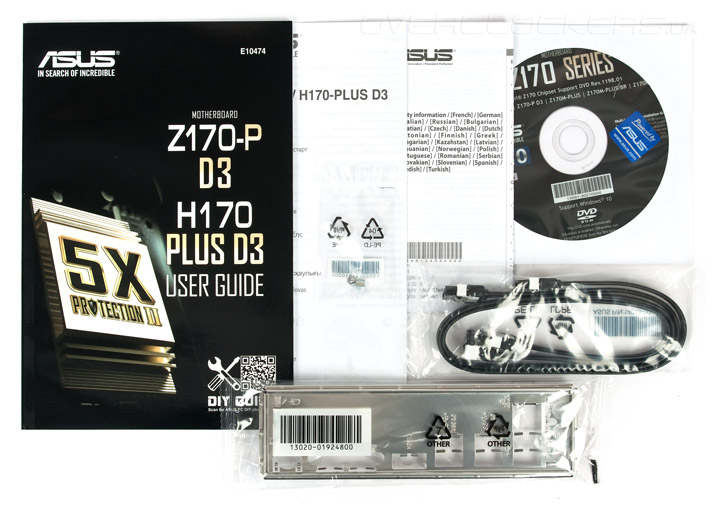

Вместе с платой поставляется базовый набор аксессуаров:

  • руководство пользователя, в котором подробно проиллюстрированы и описаны подпункты UEFI (на английском языке);
  • QR-код DIY Guide, ведущий на страницу официального сайта, где размещена подробнейшая инструкция по сборке ПК;
  • краткое многоязычное руководство пользователя;
  • дополнительный буклет с информацией о необходимости соблюдения ряда мер безопасности при сборке и эксплуатации системы;
  • диск с драйверами и фирменным ПО;
  • наклейка с логотипом компании;
  • заглушка для корпуса, обычного исполнения — с тиснением символов и иконок обозначения гнёзд;
  • два кабеля SATA 6Gb/s, один из которых с Г-образным разъёмом на одном из концов;
  • крепёжный винт и стойка для устройств формата M.2.
ASUS Z170-P D3

Внешний вид

Плата во многом похожа на предшествующую версию, но отличия тоже есть. Размер заметно отличается от полного формата ATX, цвет текстолита — чёрный. Главным образом, отличия кроются в иной, более сложной схеме стабилизатора питания, что не удивительно, учитывая отказ от встроенного в составе процессоров.

ASUS Z170-P D3

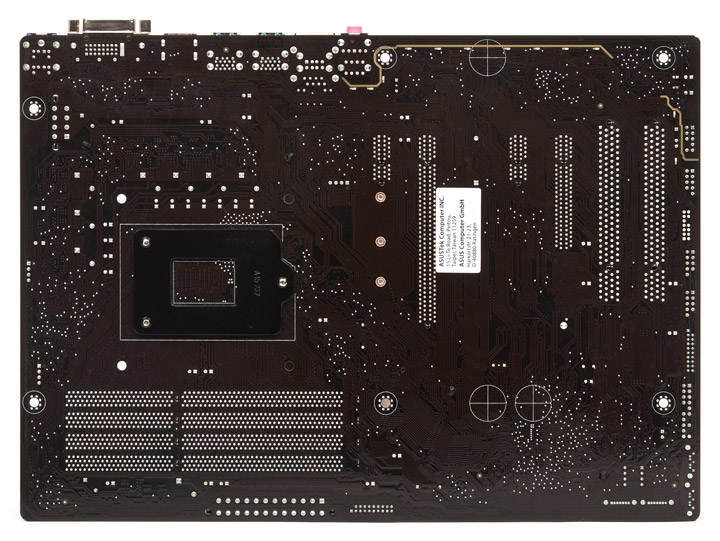

Поверхность PCB не перегружена элементами, сзади есть лишь группа светодиодов близь участка, изолирующего звуковую подсистему. Они светятся неярким жёлтым цветом. Охлаждающие конструкции невелики, закреплены они пластиковыми защёлками.

ASUS Z170-P D3

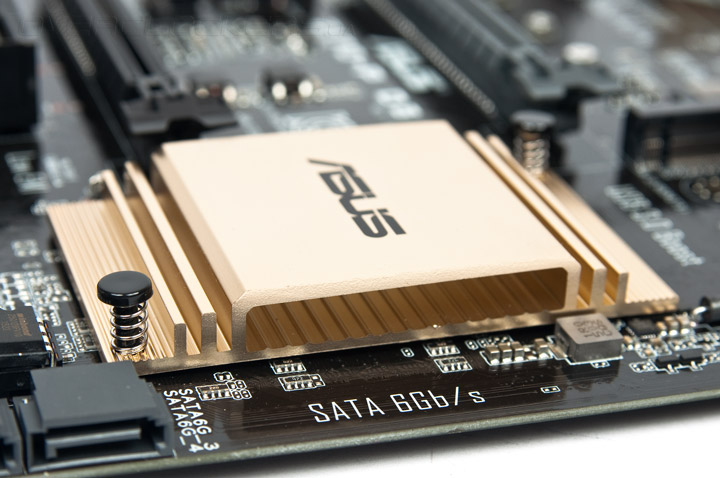

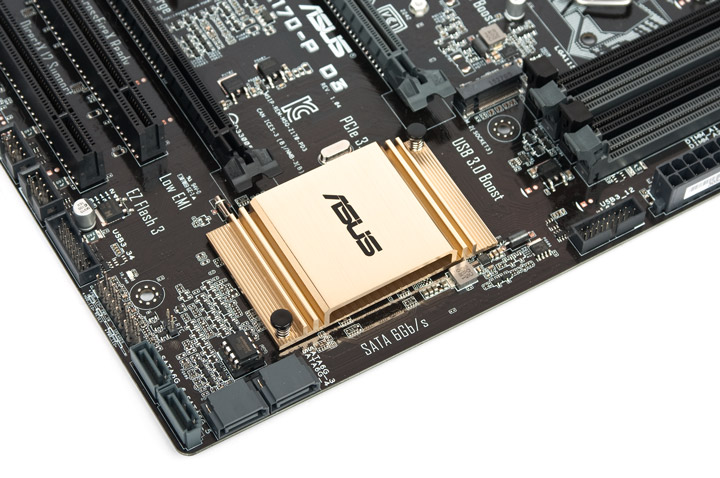

Радиатор используется тот же, со своими обязанностями он справляется отлично.

ASUS Z170-P D3

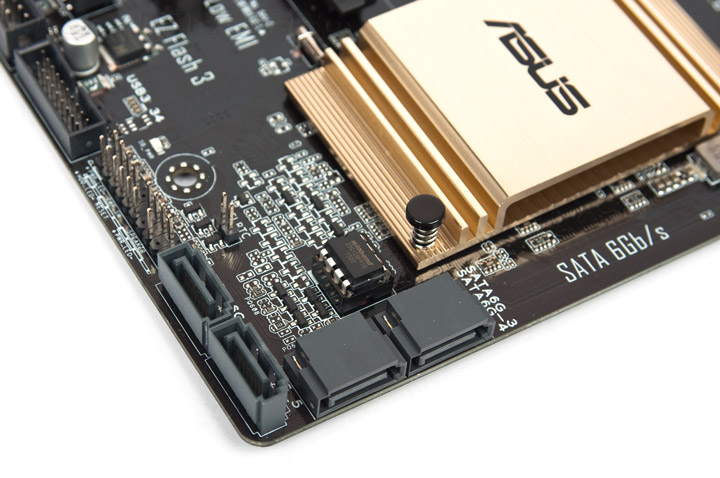

Гнёзда SATA теперь есть двух разных конструктивных типов, что должно улучшить совместимость с разными корпусами. Всего их четыре штуки, ещё есть и компактный M.2 для подключения скоростного накопителя.

ASUS Z170-P D3ASUS Z170-P D3

Количество корпусных разъемов USB третьей ревизии теперь может достигать четырех штук. У нижней контактной площадки находится единственный на плате индикатор зелёного свечения, обозначающий наличие напряжения на плате.

ASUS Z170-P D3

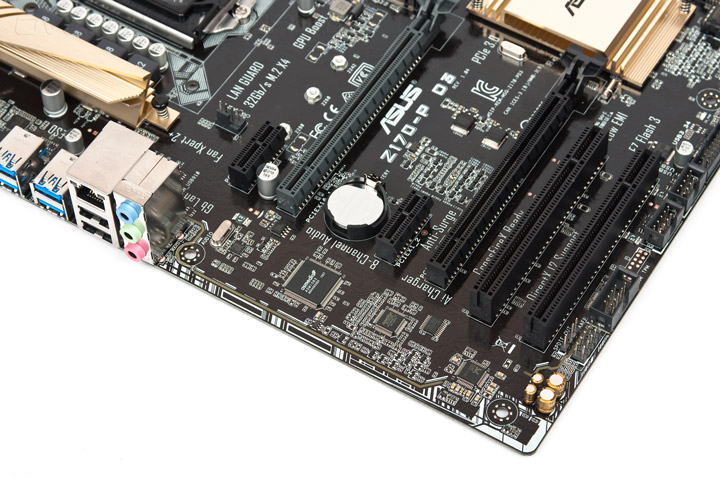

Мультиконтроллер совершенно скромных размеров, а значит, число контролируемых напряжений в режиме реального времени будет мало. Разделения шестнадцати процессорных линий PCI-E не предусмотрено, все они заведены на слот серого цвета. Нижний — чёрного — довольствуется четырьмя от PCH. На мой взгляд, колодку для подключения корпусного вентилятора у сокета ЦП сдвинули вглубь платы слишком далеко.

ASUS Z170-P D3

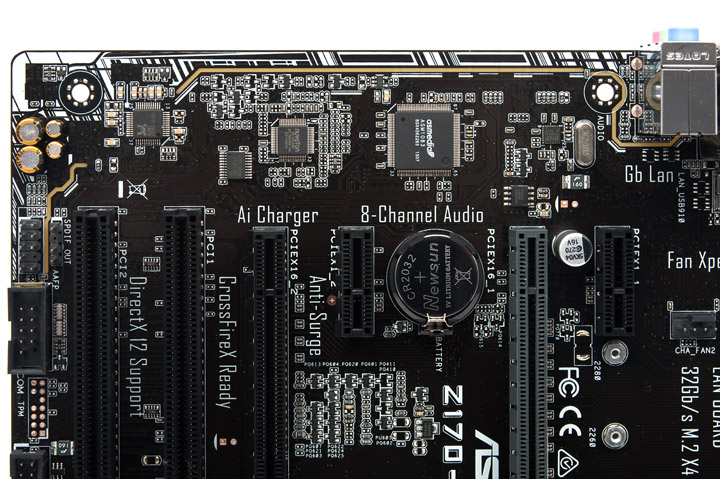

Звуковая подсистема обзавелась небольшим числом особых конденсаторов, зато исчез вспомогательный операционный усилитель. Звуковой кодек использован от компании Realtek, одной из самых простых моделей — ALC887, тогда как у предшественника была более интересная вариация.

ASUS Z170-P D3

При установке системы охлаждения ЦП ощущаешь необычный простор. Для процессорного вентилятора заготовлена колодка белого цвета, отличная от двух остальных. Этим производитель выделил особенность, заключающуюся в методе управления. Меняется исключительно скважность ШИМ, то есть трёхпроводные модели всегда будут работать на полных оборотах, тогда как у корпусных изделий такого ограничения нет.

ASUS Z170-P D3

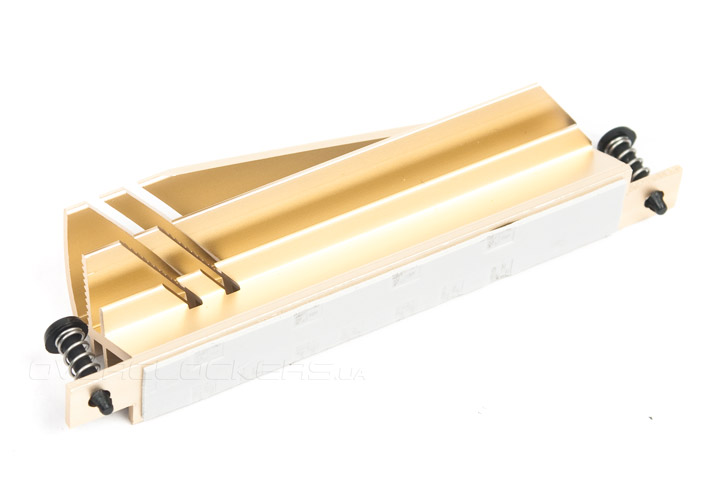

Радиатор для охлаждения силовых элементов небольшой, на площади термоинтерфейса вновь немного сэкономили.

ASUS Z170-P D3

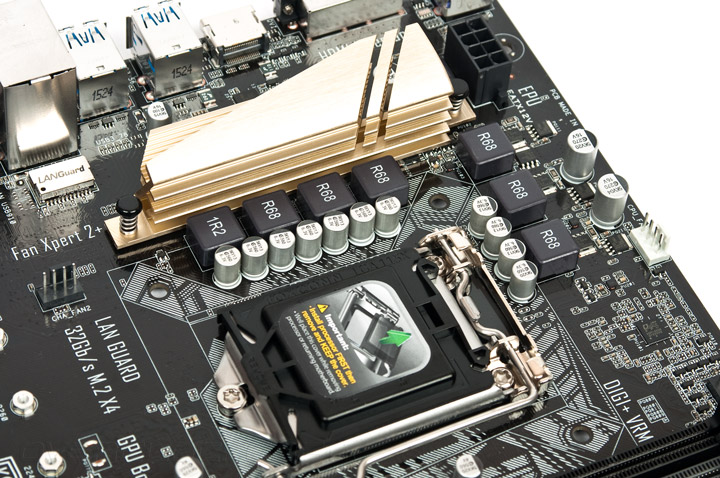

Схема питания сильно напоминает недавно рассмотренный продукт от ASUS — H170M-E D3. Та же модель ШИМ-контроллера — ASP1400B. Такая же схема организации питания: один канал формирует напряжение CPU SA, четыре — самого ЦП и ещё два ответственны за работу ГП. Для каждого на PCB есть собственный драйвер. Весомое изменение — добавлено по одному элементу в состав каждого канала стабилизатора напряжения CPU. Приятно, что были выбраны более эффективные PH4030AL, то есть теперь их стало две штуки, а ещё одна — PH6030AL. Это продукция компании NXP Semiconductors. Нельзя не отметить факт размещения лишь трёх групп этого стабилизатора под радиатором, четвёртая будет охлаждаться без его участия. Весьма интересно будет выяснить эффективность такого проектного решения.

ASUS Z170-P D3

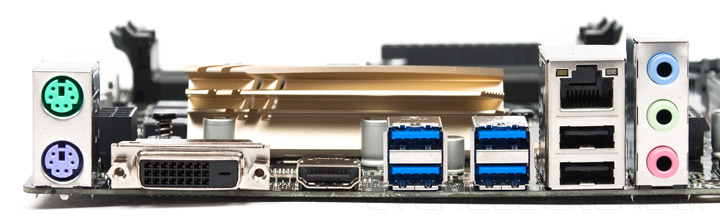

В целом, задняя панель продукта идентична уже озвученным моделям — H170M-E D3 и Z97-P, кроме отсутствующего здесь выхода D-Sub. Теперь для его реализации нужно не просто распаять гнездо, а ещё и привлечь сторонний конвертер (обычно DP–VGA), всё это неким образом влияет на итоговую стоимость, которую в этом изделии пытались снизить как можно сильнее. Всего прочего для стандартного ПК, на мой взгляд, будет достаточно. Выход HDMI оказался дополнен конвертером уровней сигналов ASM1442.

ASUS Z170-P D3

Во многом видны следы экономии, но не в узле стабилизатора напряжений, что вселяет оптимизм перед началом разгонных испытаний. На очереди осмотр программного оснащения.
