Обзор и тестирование материнской платы ASUS Z170-Deluxe для процессоров Intel Skylake

Недавний анонс процессоров Intel Skylake не прошел незамеченным, правда, мнения компьютерной общественности по поводу этого события разделились. Наиболее радикально настроенные пользователи разочаровались отсутствием значительного прироста быстродействия, тогда как их более лояльные оппоненты остались удовлетворены тем прогрессом, который был достигнут в новых продуктах. Так или иначе, но изменения в конструкции новейших CPU повлекли за собой очередную смену процессорного разъема, так что для работы Skylake потребуются системные платы с разъемом Socket LGA1151. На данный момент такие «материнки» сложно найти в розничной продаже, однако, стараниями компании ASUSTeK в нашу тестовую попала флагманская модель — Z170-Deluxe.

ASUS Z170-Deluxe

Новинка является самой продвинутой и оснащенной среди системных плат ASUS для процессоров Intel в исполнении Socket LGA1151, которая обладает максимально широкими возможностями расширения и предлагает полный набор инструментов для разгона. Обо всех подробностях Z170-Deluxe вы узнаете в процессе тестирования, а пока, предлагаю ознакомиться с ее техническими характеристиками.

Модель ASUS Z170-Deluxe
Чипсет Intel Z170
Процессорный разъем Socket LGA1151
Процессоры Intel Core i7, Core i5, Core i3, Pentium, Celeron (Skylake)
Пам'ять 4 DIMM DDR4 SDRAM 2133/2400*/2666*/2800*/3000*/3200*/3300*/3333*/3400*/3466*/3600*/3733* (OC), максимум 64 ГБ
Слоты PCI-E 2 x PCI Express 3.0 x16 (x16+x0, x8+x8)
1 x PCI Express 3.0 x16@x4
4 x PCI Express 2.0 x1
Слоты PCI
Встроенное видеоядро (в процессор) Intel HD Graphics
Видеоразъемы DisplayPort, HDMI
Количество подключаемых вентиляторов 6x 4pin
Порты PS/2
Порты USB 5 x 3.0 (1 разъем на задней панели, Intel Z170)
6 x 3.1 (5 разъемов на задней панели, 3х ASMedia ASM1142)
5 x 2.0 (1 разъем на задней панели, Intel Z170)
ATA-133
Serial ATA 6 каналов SATA 6 Гбит/с (Intel Z170)
2 канала SATA 6 Гбит/с (ASMedia ASM1061)
SATA Express 1 канал SATA Express 10 Гбит/с (Intel Z170)
eSATA
RAID 0, 1, 5, 10 (Intel Z170)
Встроенный звук Realtek ALC1150 (7.1, HDA)
S/PDIF 1 (Оптический)
Встроенная сеть Intel I219V (Gigabit Ethernet)
Intel I211-AT (Gigabit Ethernet)
Thunderbolt
FireWire
COM
LPT
BIOS/UEFI AMI UEFI
Форм-фактор ATX
Размеры, мм 305 x 244
Дополнительные возможности Key Express, USB Flashback, индикатор кодов POST, кнопки включения и перегрузки, клавиша Clear_CMOS, поддержка беспроводных сетей Bluetooth 4.0 и Wi-Fi (IEEE 802.11b/g/n/ac), поддержка AMD CrossFireX и NVIDIA SLI, разъем M.2 x4, адаптеры HYPERM.2 X4 и Hyper Kit в комплекте


Комплект поставки

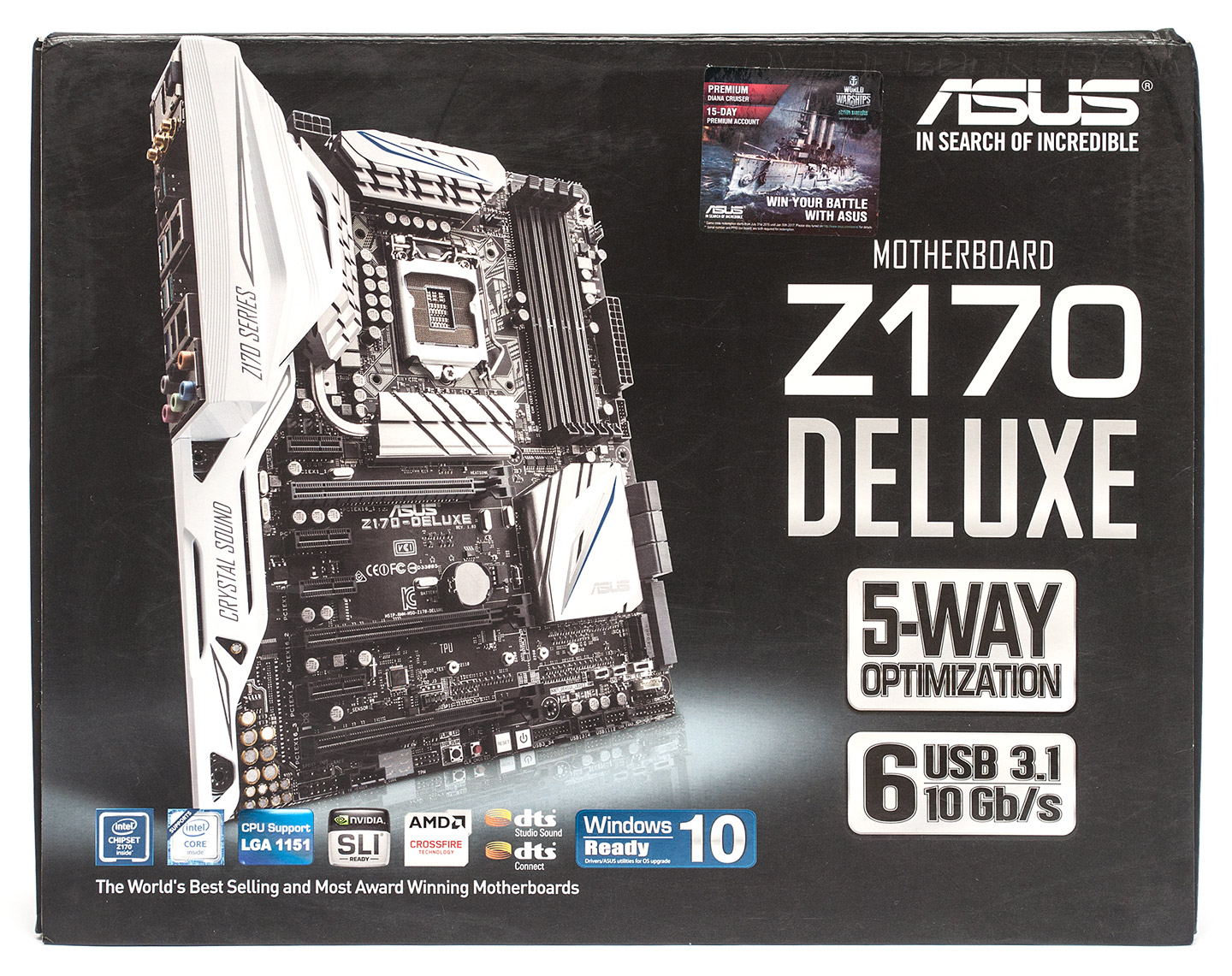

Новинка поставляется в массивной картонной коробке, дизайн которой напоминает оформление упаковок от материнских плат ASUS для процессоров Intel Haswell-E. На поверхности фальш-крышки нашлось место для изображения устройства и наименования модели, а также логотипы поддерживаемых технологий, в том числе фирменной функции 5-Way Optimization.

ASUS Z170-Deluxe

С обратной стороны коробки приведена спецификация ASUS Z170-Deluxe и перечислены ее основные возможности расширения, а также даны пояснения по некоторым конструктивным особенностям системной платы. Например, технология 5-Way Optimization означает комплекс аппаратно-программных средств, предназначенных для оптимизации работы силовой подсистемы и режима работы вентиляторов, гибкой настройки быстродействия и энергопотребления для получения максимальных результатов в любых условиях. Кроме того, «материнка» поддерживает создание массива RAID 0 из твердотельных накопителей M.2 и NVMe с интерфейсом PCI-E, а также оснащена шестью портами USB 3.1 с пропускной способностью 10 Гбит/с каждый.

ASUS Z170-Deluxe

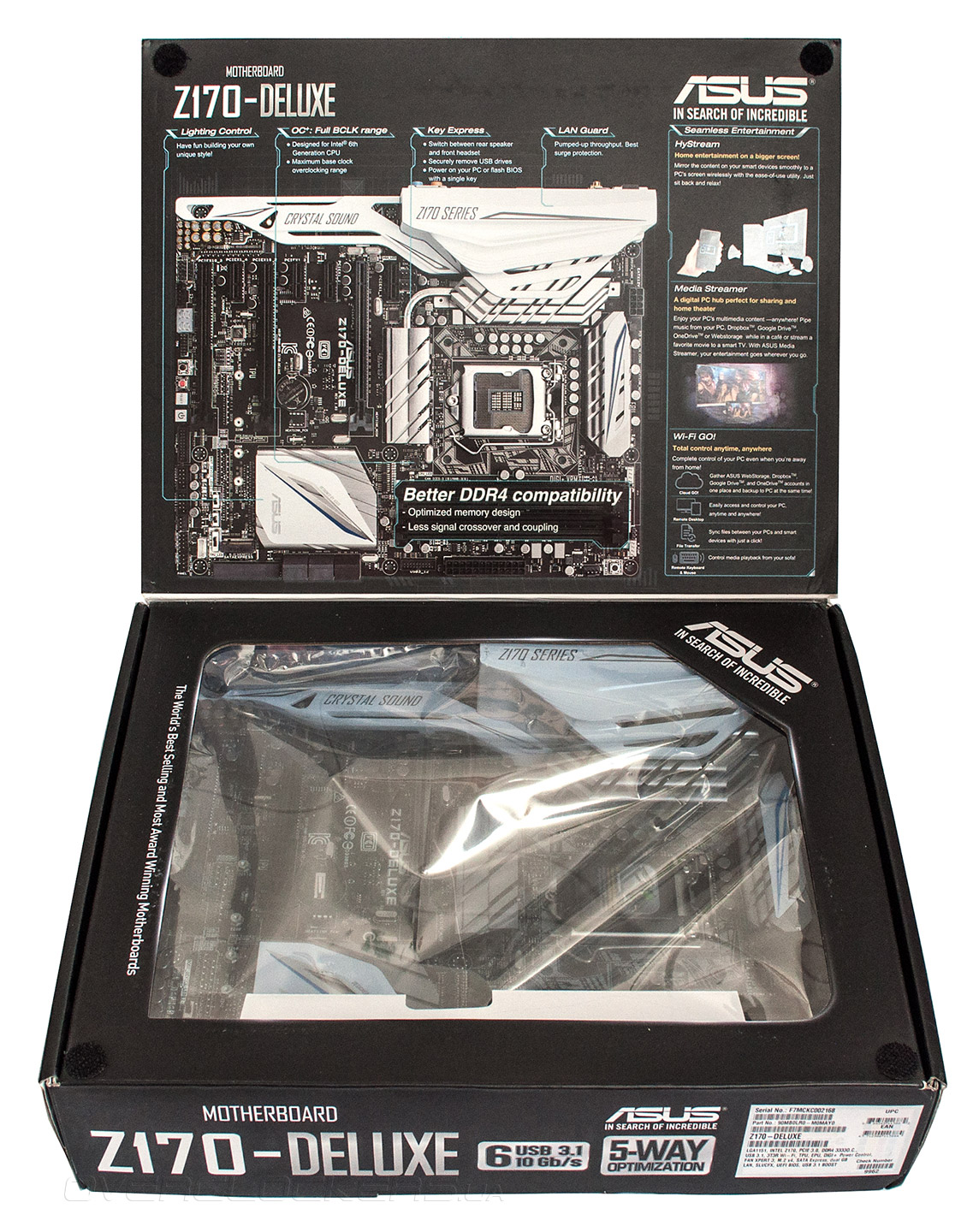

На внутренней поверхности фальш-крышки приведены подробности о дополнительных возможностях новинки. В коробке проделано прозрачное окошко, сквозь которое можно разглядеть устройство.

ASUS Z170-Deluxe

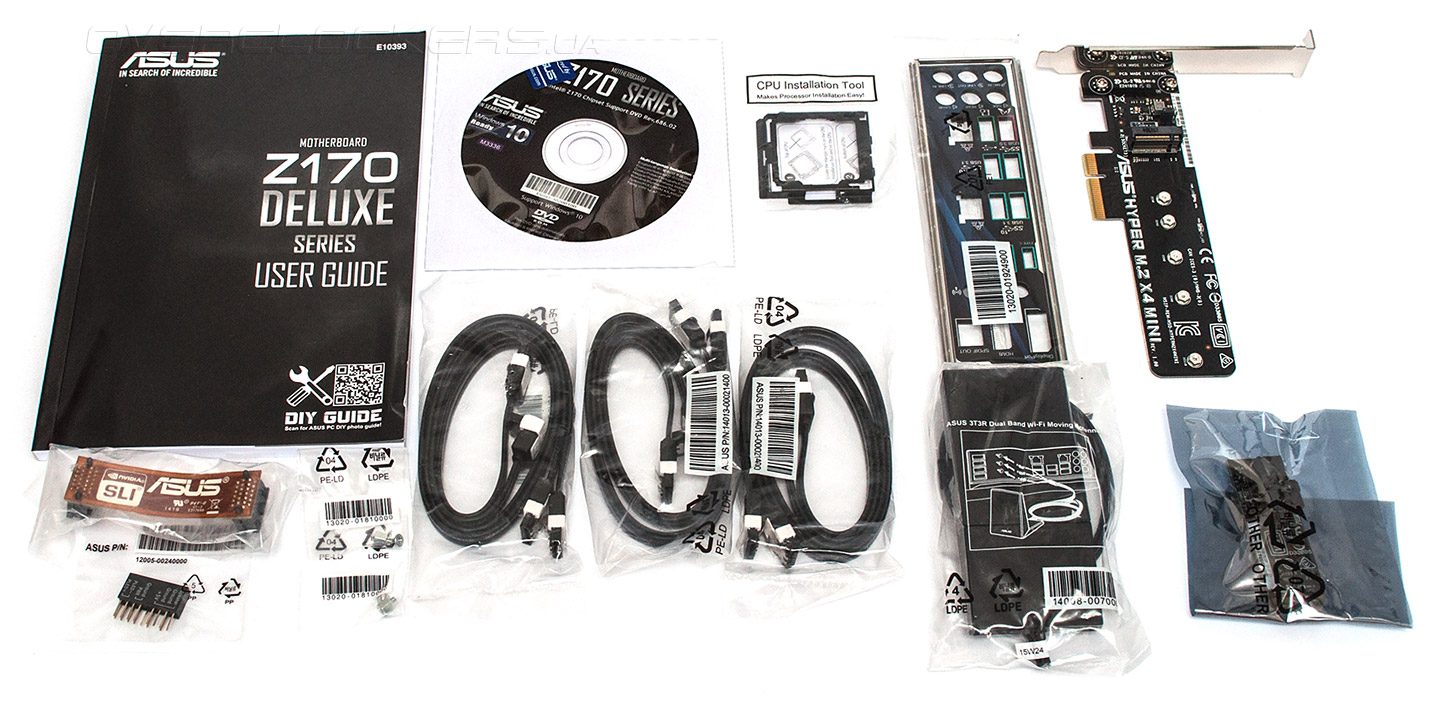

Комплект поставки ASUS Z170-Deluxe, как и полагается флагманскому продукту, чрезвычайно разнообразный, он состоит из:
  • подробного руководства пользователя;
  • DVD-диска с драйверами и ПО;
  • заглушки на заднюю панель I/O Shield;
  • адаптера для безопасной установки процессора в разъем;
  • мостика NVIDIA SLI;
  • коннектора Q-Connectors;
  • шести кабелей SATA 6 Гбит/с;
  • антенны Wi-Fi 3T3R с магнитной «липучкой»;
  • набора винтов для крепления SSD формата NGFF;
  • платы расширения HYPERM.2 X4;
  • переходника Hyper Kit.

ASUS Z170-Deluxe

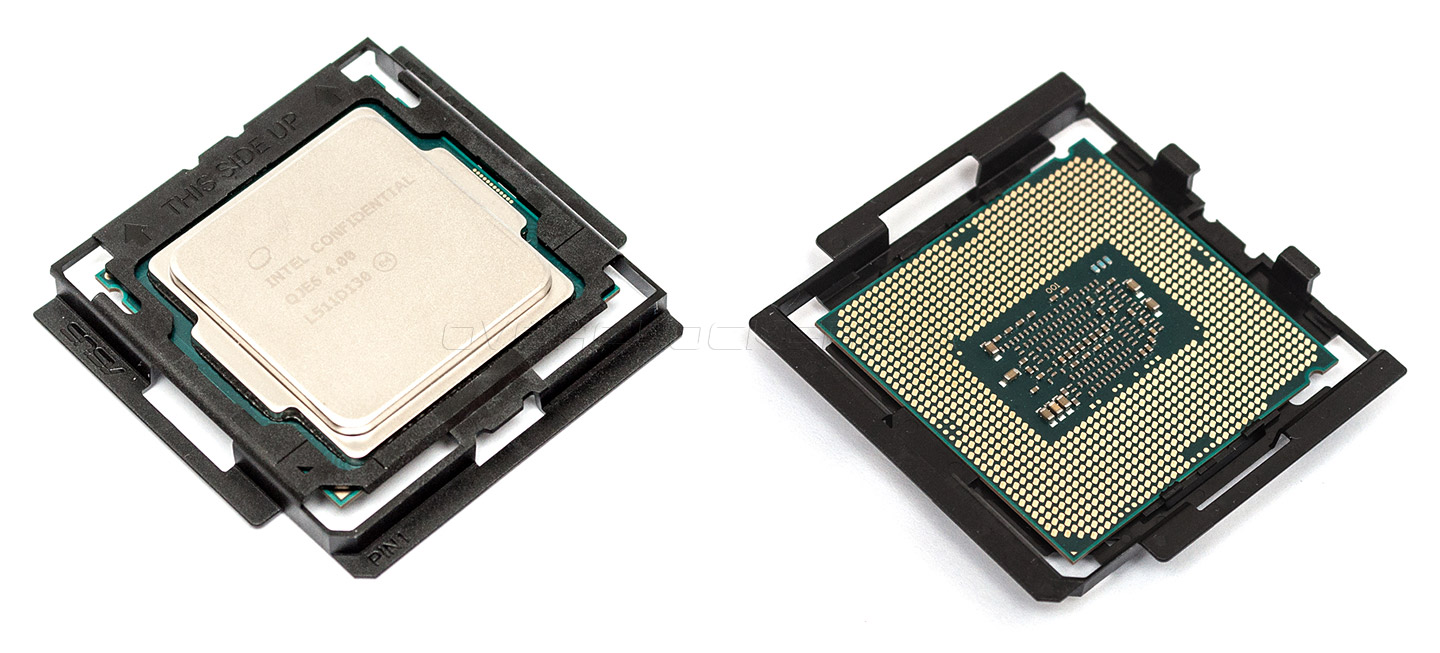

Как можно заметить, набор дополнительных принадлежностей содержит некоторые интересные аксессуары, как, например, CPU Installation Tool — пластиковая рамка, которая одевается на процессор перед его установкой в разъем. Такое простое и элегантное решение позволит даже новичку инсталлировать CPU, не повредив ножки сокета.

ASUS Z170-Deluxe

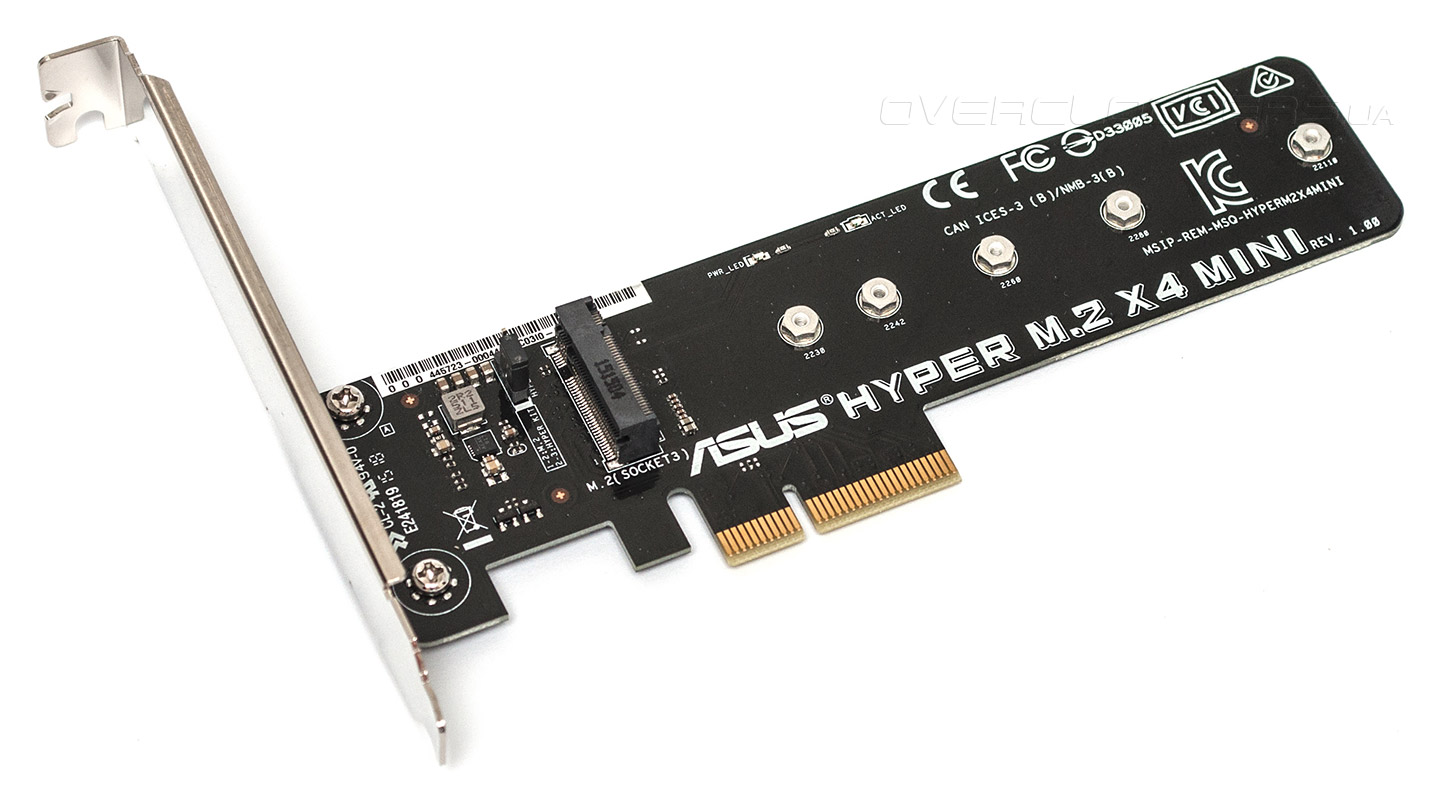

Следующий аксессуар — плата расширения HYPERM.2 X4 MINI для установки в слот PCI Express x4, которая оснащена разъемом M.2 Socket 3 и служит для установки твердотельного накопителя формата NGFF 2230/2242/2260/2280/22110, либо комплектного переходника Hyper Kit.

ASUS Z170-Deluxe

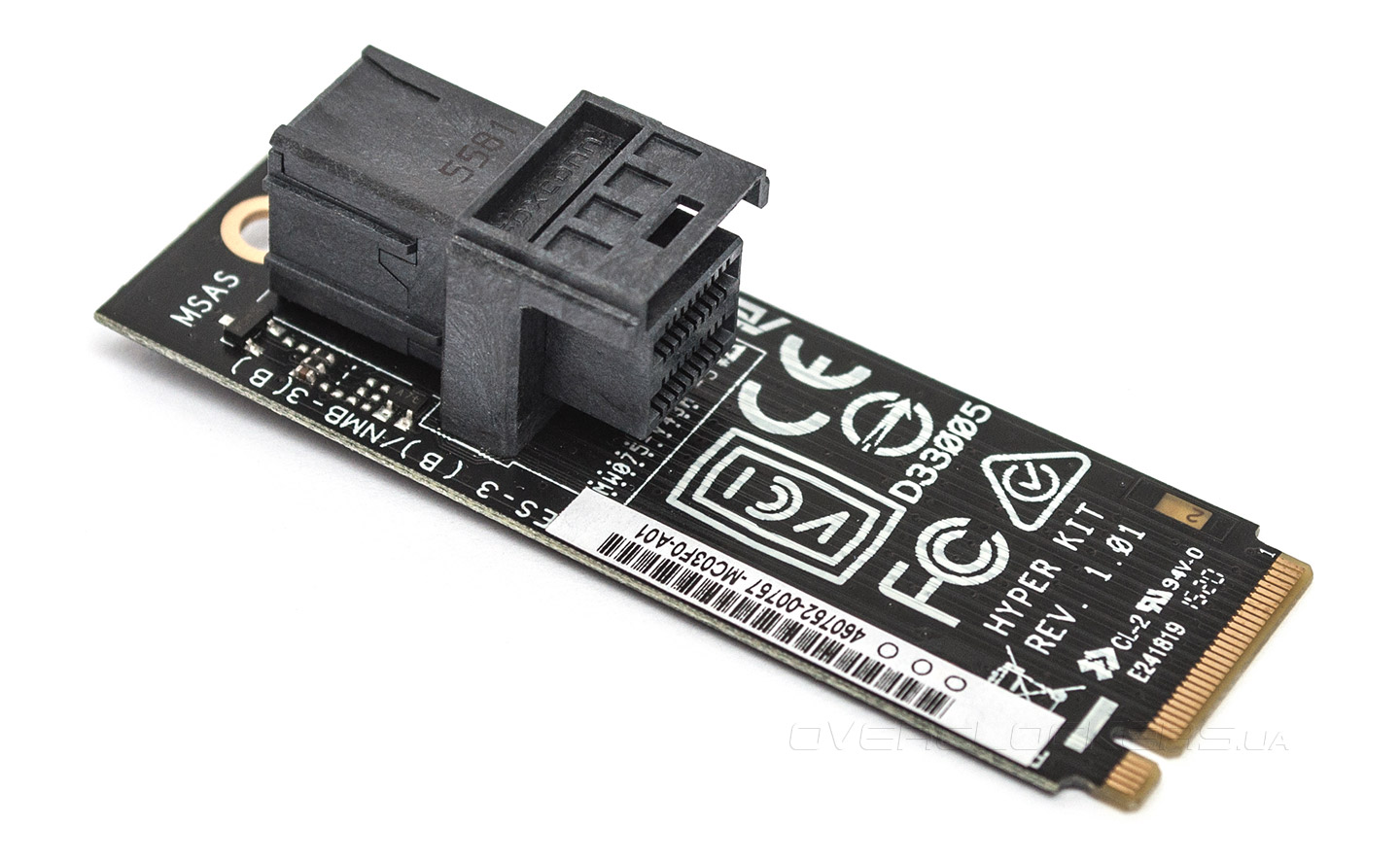

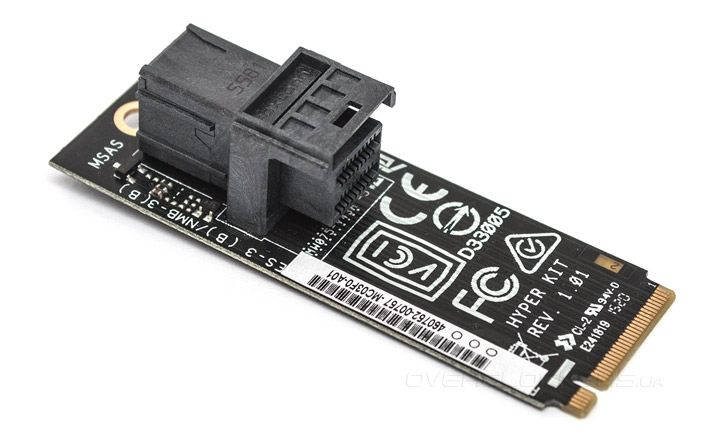

Адаптер Hyper Kit позволяет подключить высокоскоростные SSD с интерфейсом NVMe, оснащенные разъемом U.2 (SFF-8639).

ASUS Z170-Deluxe

На данный момент твердотельные накопители с таким интерфейсом представлены не очень широко, но уже появляются первые модели, такие как Intel SSD 750 Series, так что в будущем поддержка устройств U.2 может пригодиться.


Дизайн

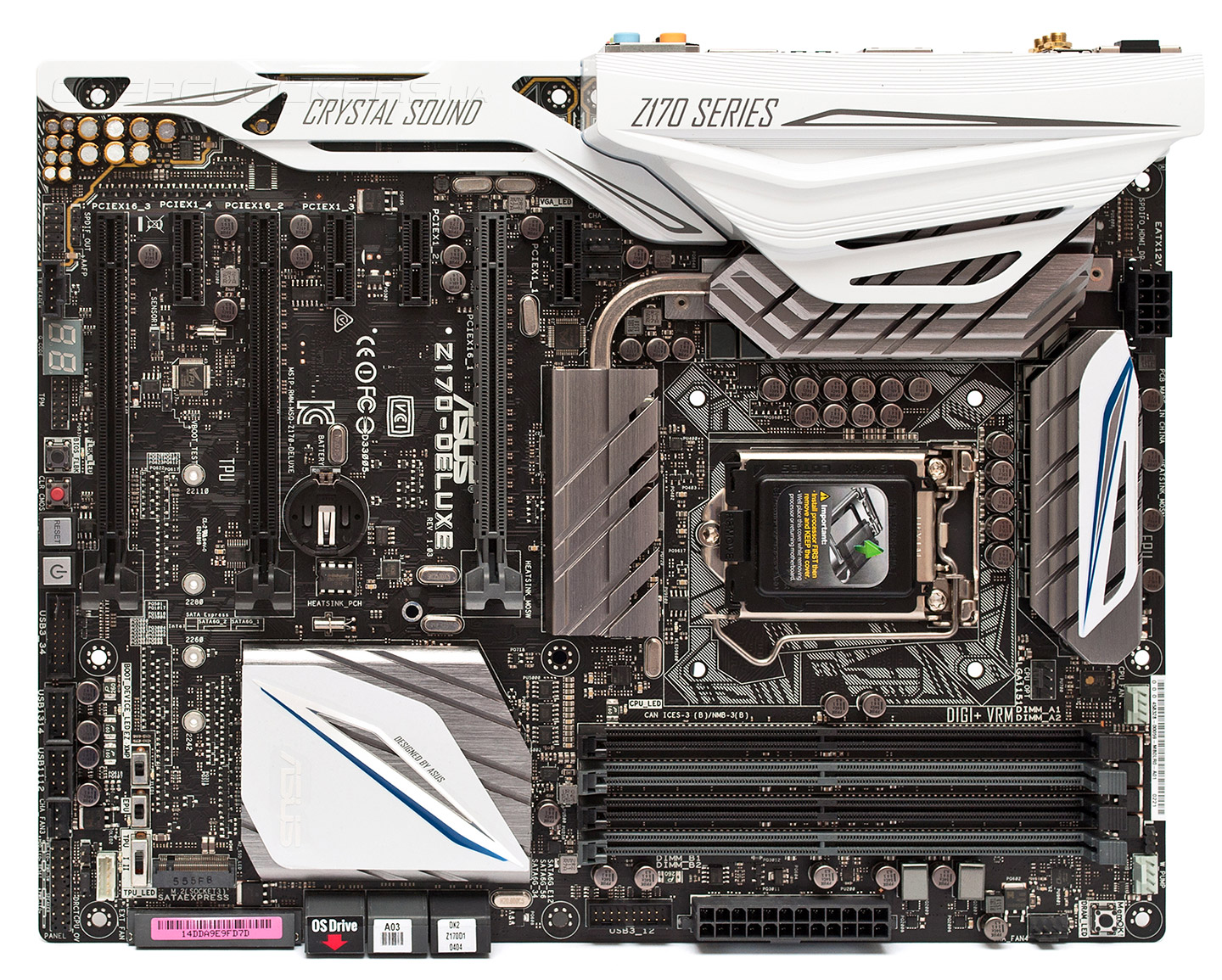

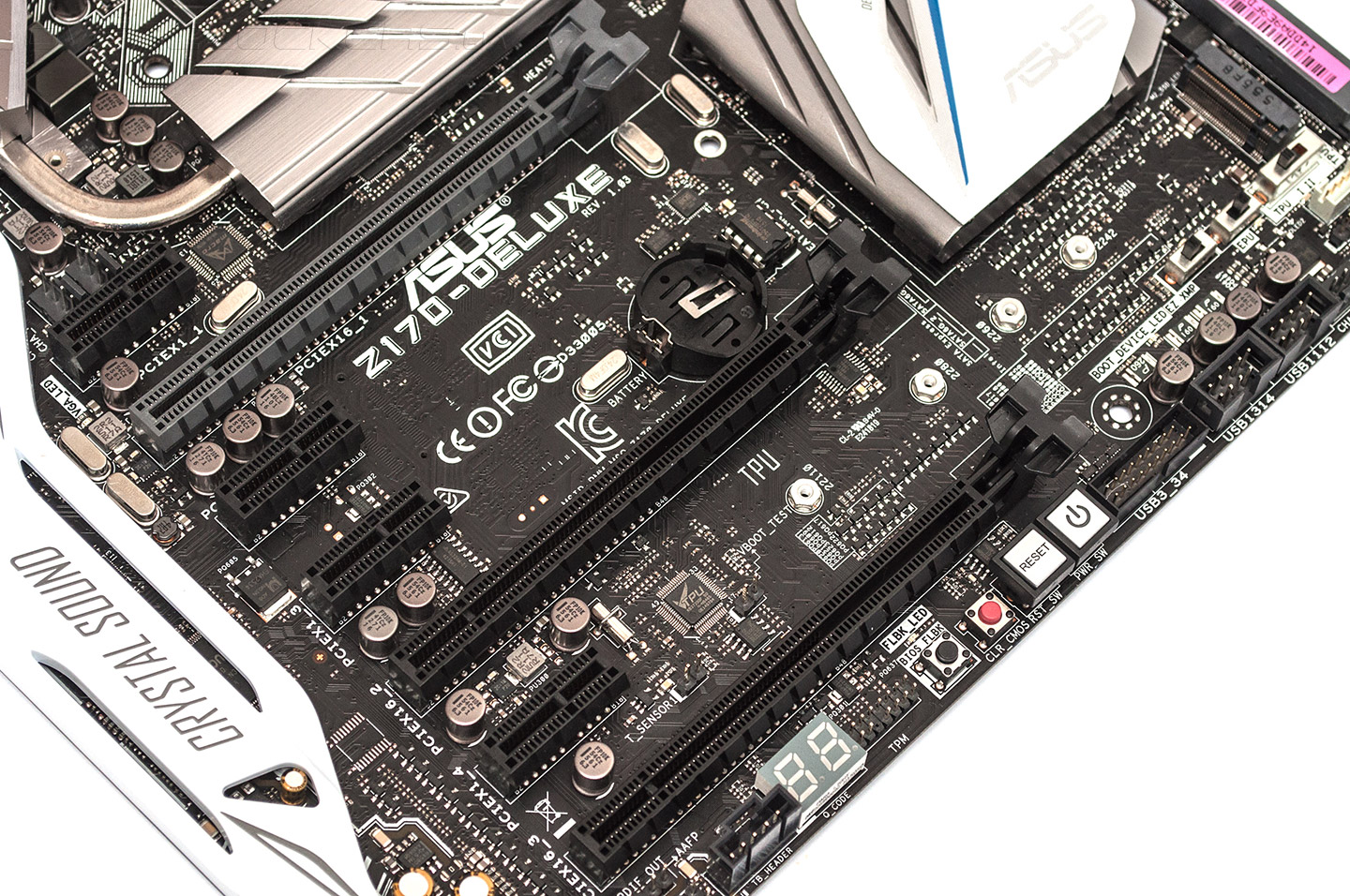

Глядя на внешний вид ASUS Z170-Deluxe не сложно догадаться, что при создании системной платы конструкторы вдохновились решениями, которые были апробированы при разработке «материнки» ASUS X99-Deluxe. На это указывает не только идентичная цветовая гамма, но и похожая конструкция системы охлаждения, а также наличие пластикового кожуха по левой части печатной платы, который выполняет не столько защитные функции, сколько играет декоративную роль. Что касается компоновки Z170-Deluxe, то размещение ее основных узлов напоминает о системных платах для платформы Intel LGA1150, таких как, ASUS Z97-Deluxe. Также нельзя не отметить чрезвычайно плотное расположение электронных компонентов, что, впрочем, не удивительно для флагманского продукта.

ASUS Z170-Deluxe

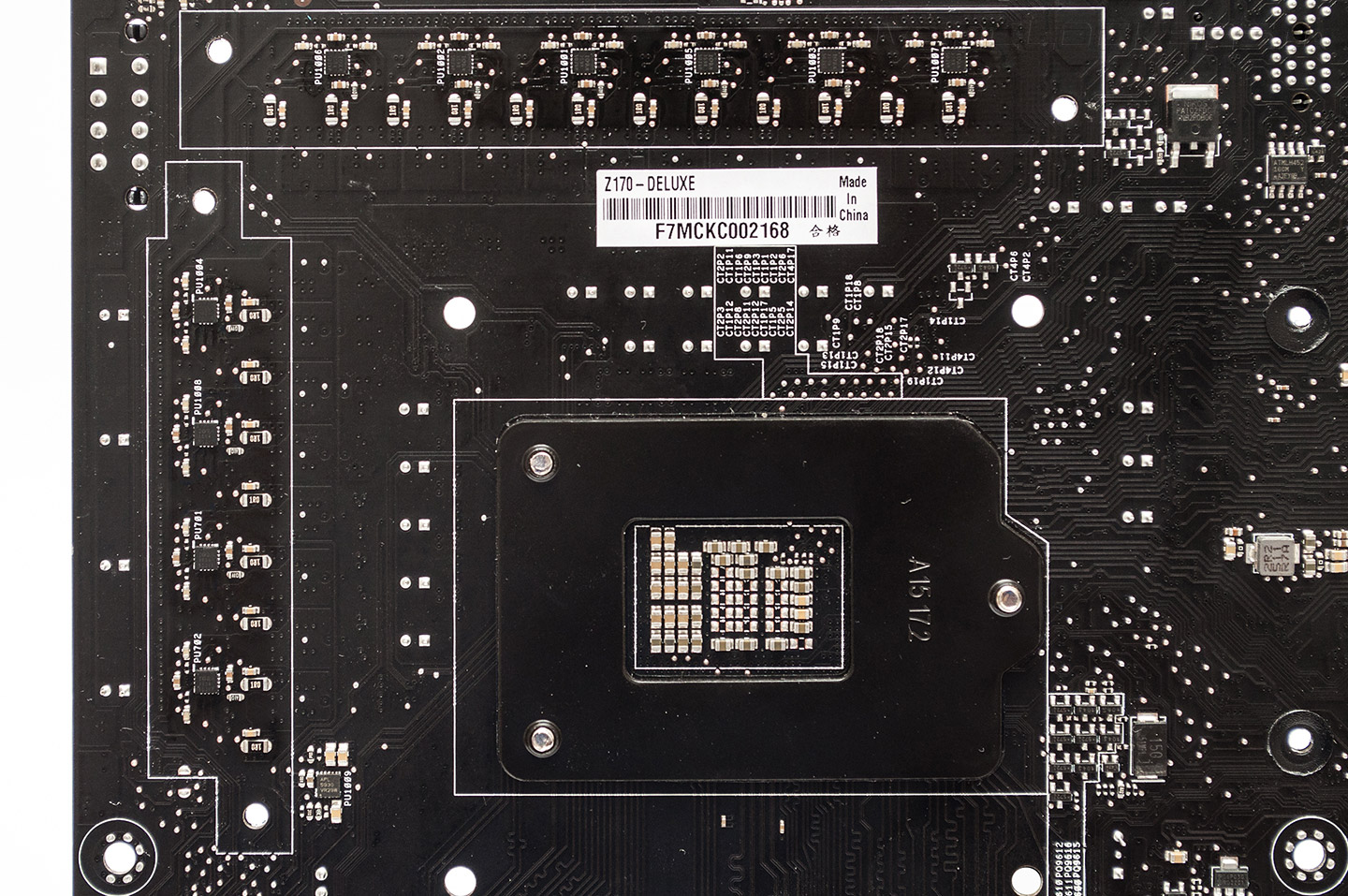

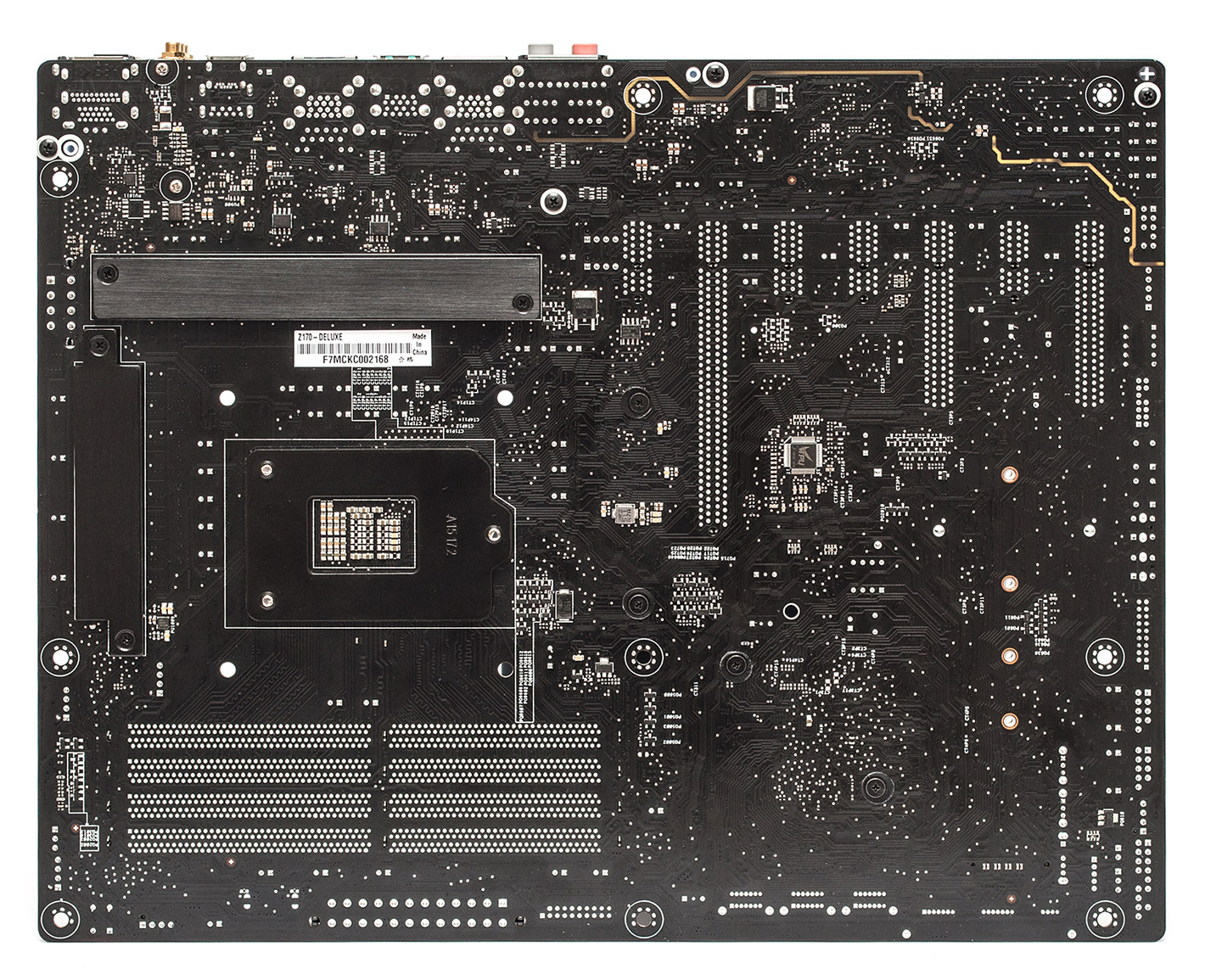

С обратной стороны печатной платы видно множество электронных компонентов, в том числе элементы подсистемы питания в районе процессорного разъема, накрытые металлическими пластинами, а также чип TPU, который отвечает за функции разгона.

ASUS Z170-Deluxe

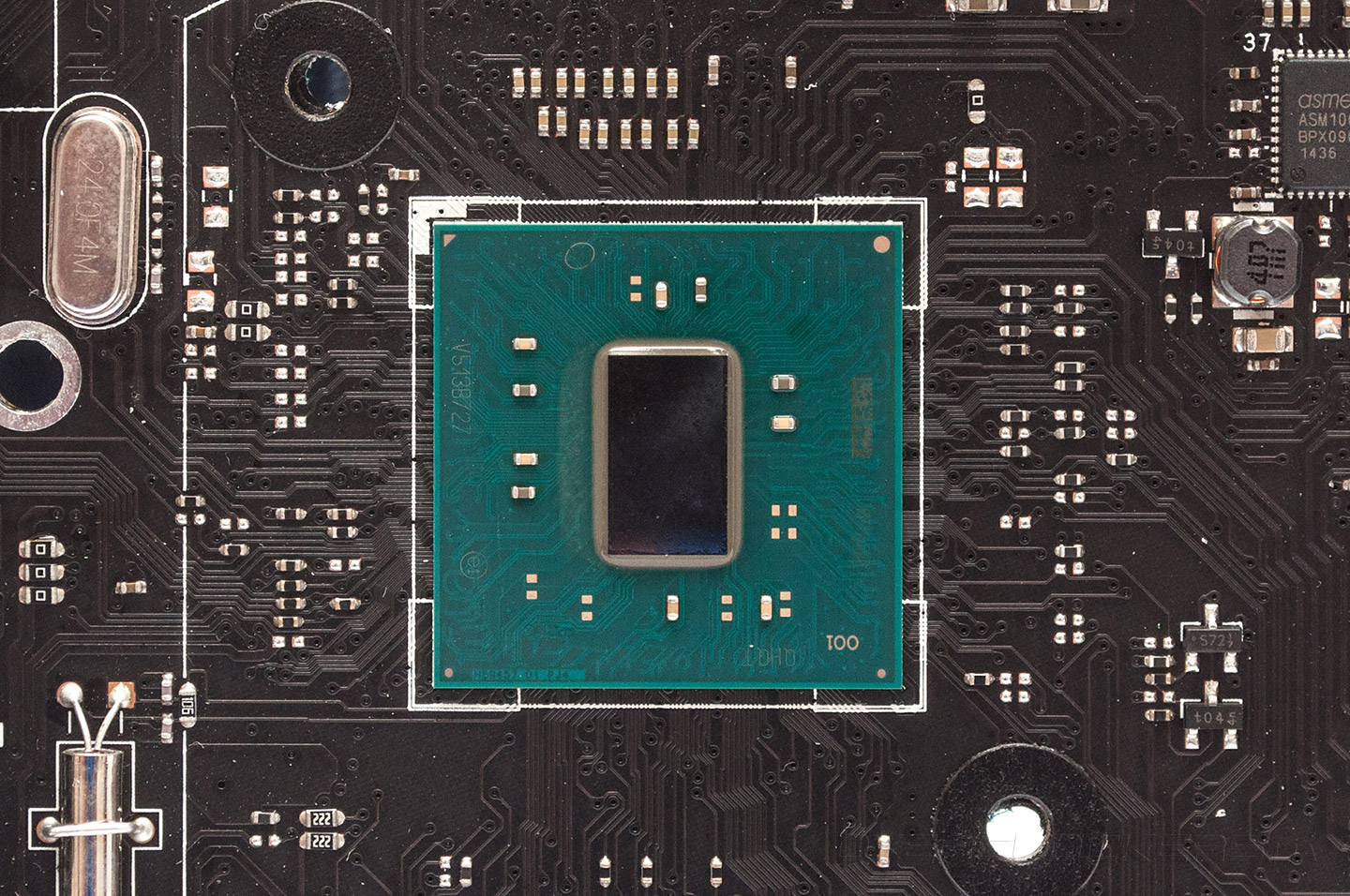

В основе устройства лежит набор системной логики Intel Z170, состоящей из единственной микросхемы PCH — Platform Communication Hub. Чипсет изготовлен с соблюдением 22-нм норм литографического производства и имеет расчетный тепловой пакет 6 Вт.

ASUS Z170-Deluxe

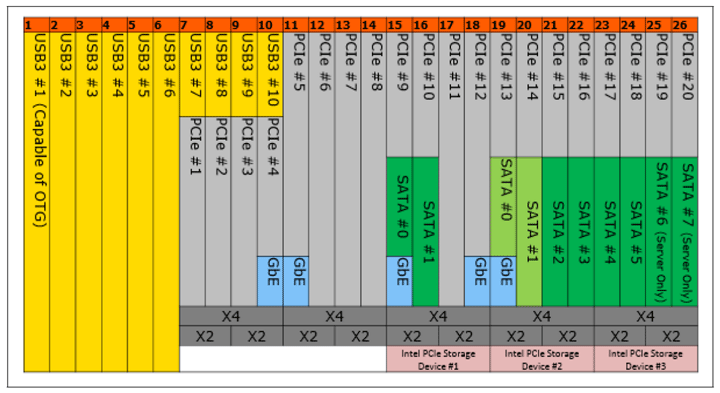

Для связи с процессором системная логика использует шину DMI 3.0 с пропускной способностью ~4 ГБ/с и предлагает богатый набор возможностей расширения: наличие 14 портов USB, из которых 10 могут работать в режиме USB 3.0, поддержку до 20 линий PCI Express 3.0 и шести каналов SATA 6 Гбит/с. Это стало возможным благодаря технологии Flexible IO, которая позволяет распределить 26 высокоскоростных чипсетных портов ввода-вывода между различными типами интерфейса, что дает производителям материнских плат свободу в реализации возможностей расширения.

ASUS Z170-Deluxe

Системная плата оснащена четырьмя разъемами DIMM для установки модулей ОЗУ DDR4 суммарными объемом до 64 ГБ. В режиме экстремального разгона частота оперативной памяти может достигать 3733 МГц. Что касается портов расширения, то ASUS Z170-Deluxe располагает парой слотов PCI Express 3.0 x16, подключенных к процессорному контроллеру PCI-E, которые могут функционировать по схемам «x16+x0», «x8+x8», тем самым обеспечивая работу связок AMD CrossFireX и NVIDIA SLI. Третий по счету разъем PCI Express 3.0 x16 подключен четырмя линиями PCI-E 3.0 к системной логике и может работать максимум в режиме x16@x4. Кроме того, для установки плат расширения «материнка» имеет четыре порта PCI Express 2.0 x1, которые подсоединены к семипортовому коммутатору ASMedia ASM1187. Остальные три канала последнего используются для подключения дополнительных контроллеров.

ASUS Z170-Deluxe

Для работы высокоскоростных твердотельных накопителей можно использовать разъем M.2 Socket 3. К нему подведены четыре линии PCI Express 3.0, а также один канал SATA 6 Гбит/с, так что поддерживаются SSD с интерфейсами обоих типов. Наконец, материнская плата позволяет объединять пару запоминающих устройств NVMe в массив RAID 0.

ASUS Z170-Deluxe

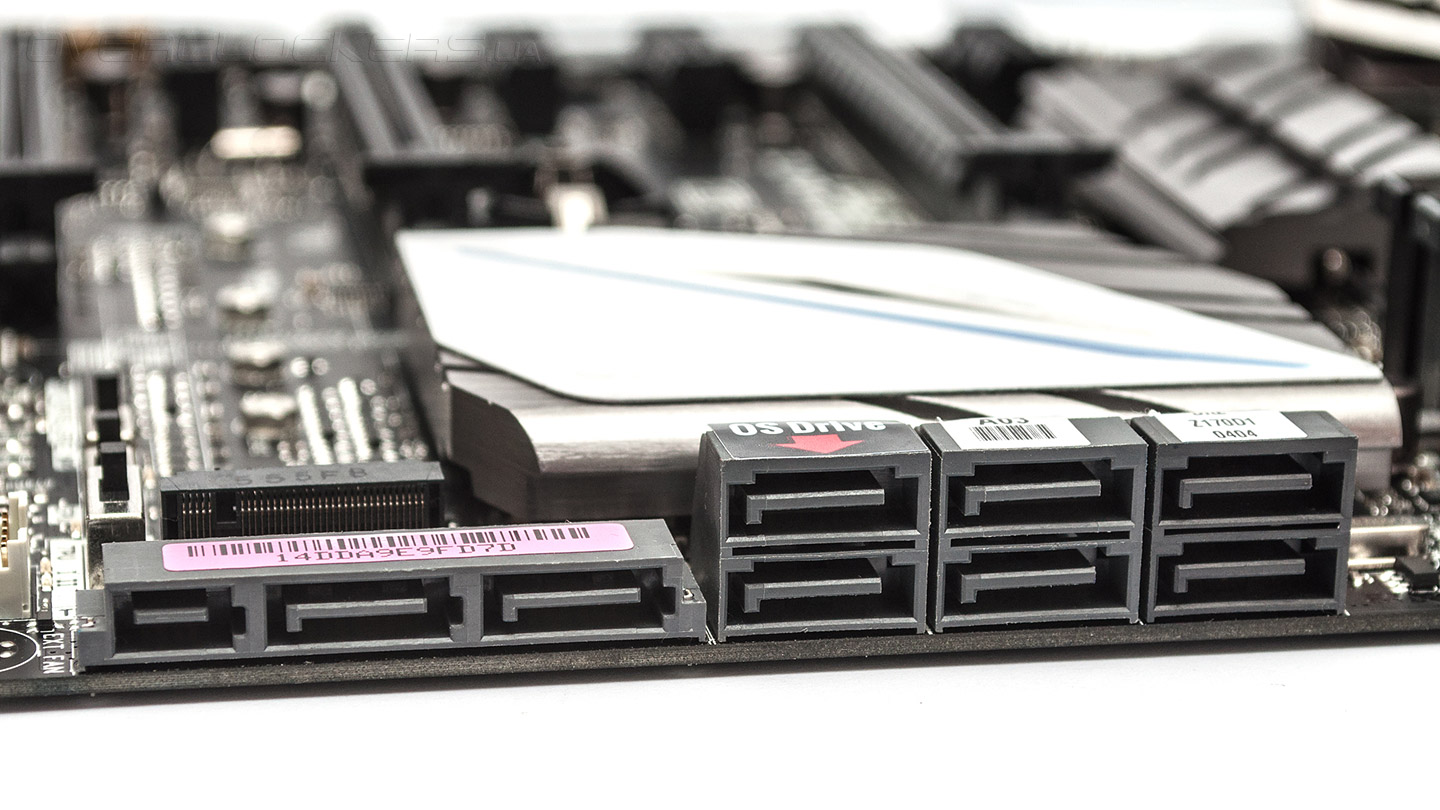

Для организации дисковой подсистемы ASUS Z170-Deluxe предлагает один интерфейс SATA Express 10 Гбит /с, совмещенный с парой чипсетных каналов SATA 6 Гбит/с, правда, одновременно функционировать порты SATA Express и M.2 не смогут. Кроме того, для подключения запоминающих устройств служат еще шесть портов SATA 6 Гбит/с, из которых четыре организованы силами системной логики Intel Z170, а два оставшихся подключены к дополнительному контроллеру ASMedia ASM1061. Следует заметить, что при использовании пятого и шестого разъемов SATA 6 Гбит/с слот расширения PCI Express 3.0 x16@x4 автоматически переключается в режим x16@x2. Чипсетные разъемы поддерживают создание массивов RAID 0,1,5 и 10, а также технологию Intel Smart Response Technology.

ASUS Z170-Deluxe

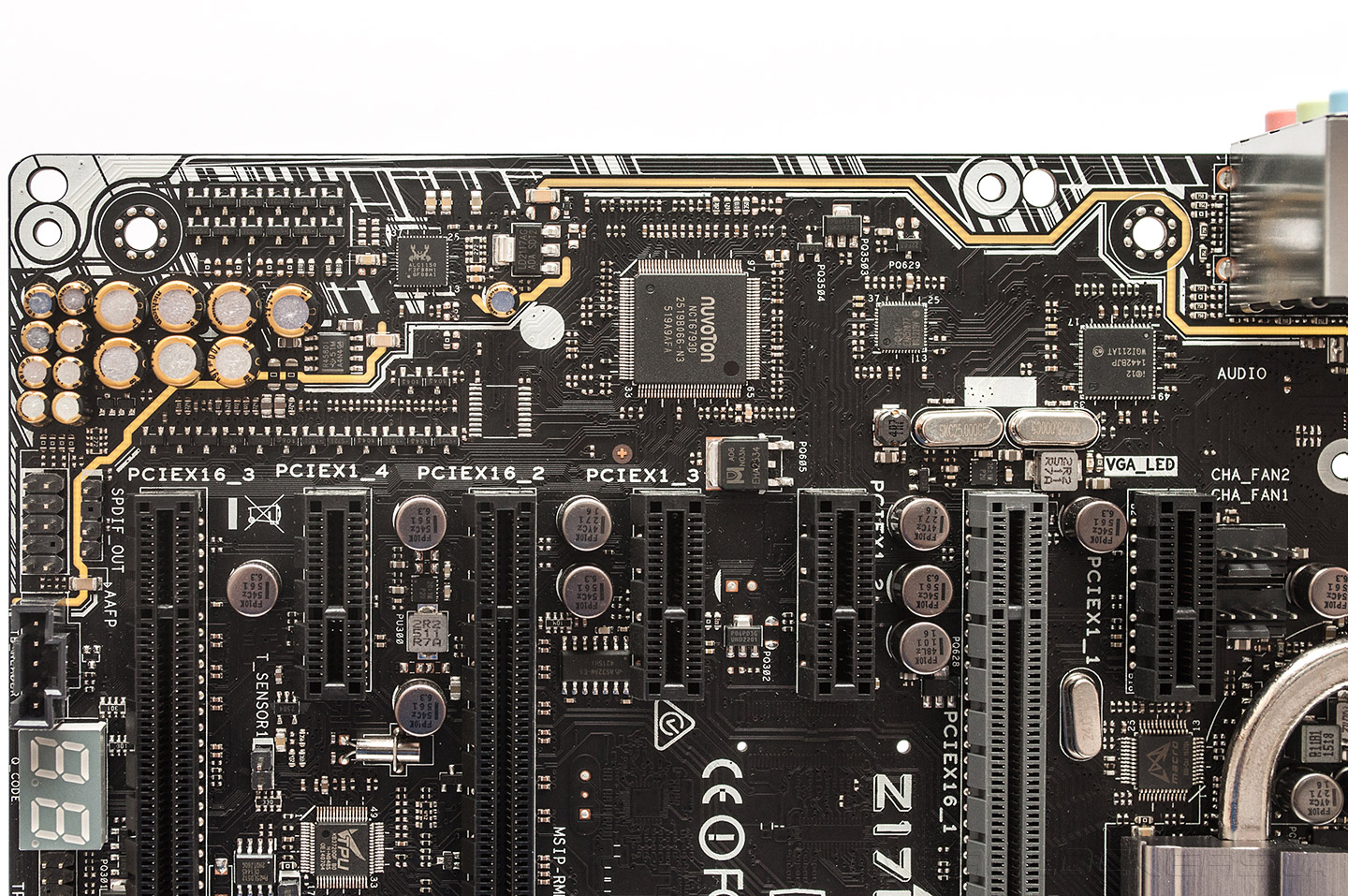

После демонтажа декоративного пластикового кожуха можно ознакомиться с конструкцией звуковой подсистемы Crystal Sound 3. В ее основе лежит 7.1 HDA-кодек Realtek ALC1150, в низкочастотных цепях установлены высококачественные японские полимерные конденсаторы, а проводники левого и правого звуковых каналов разнесены на разные токопроводящие слои РСВ. Для нормальной работы стереогарнитур с высоким внутренним импедансом служит операционный усилитель TI RC4580, а за питание аудиотракта отвечает малошумящий регулятор напряжения LD21117A.

ASUS Z170-Deluxe

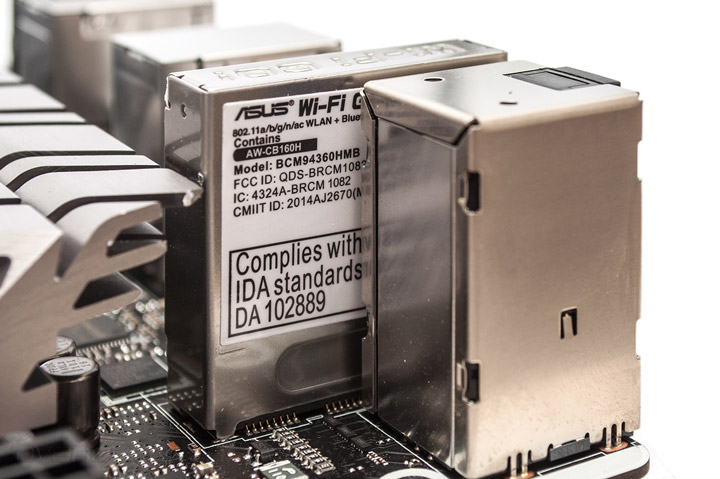

Что касается подключения периферийных устройств, то чипсет обеспечивает функционирование пяти интерфейсов USB 3.0 и такого же количества каналов USB 2.0, причем, только по одному порту каждого типа выведено на заднюю панель, а оставшиеся выполнены в виде внутренних разъемов. Кроме того системная плата оснащена тремя контроллерами ASMedia ASM1142, каждый из которых отвечает за работу двух каналов USB 3.1. Примечательно, что к системной логике контроллеры подключаются с помощью двух линий PCI-E 3.0, в ином случае не удалось бы обеспечить пропускную способность 10 Гбит/с. Для подключения к локальной сети Gigabit Ethernet используются пара чипов Intel: I219V и I211-AT, причем, первый является контроллером физического уровня и работает совместно с чипсетным MAC, а второй является полноценным NIC, который подсоединен к системной логике с помощью одной линии PCI-E. Кроме того, ASUS Z170-Deluxe оснащается адаптером беспроводных сетей AzureWave AW-CB160H, в основе которого лежит чипсет Broadcom BCM 4360, обеспечивающий работу в сетях Bluetooth 4.0 и Wi-Fi 802.11b/g/n/ac в диапазонах 2,4 и 5 ГГц, причем, в режиме 802.11ac 3T3R скорость может достигать 1300 Мбит/с.

ASUS Z170-Deluxe

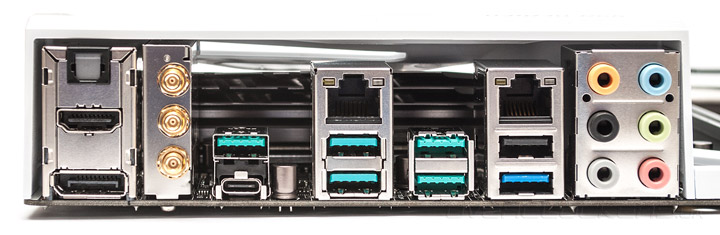

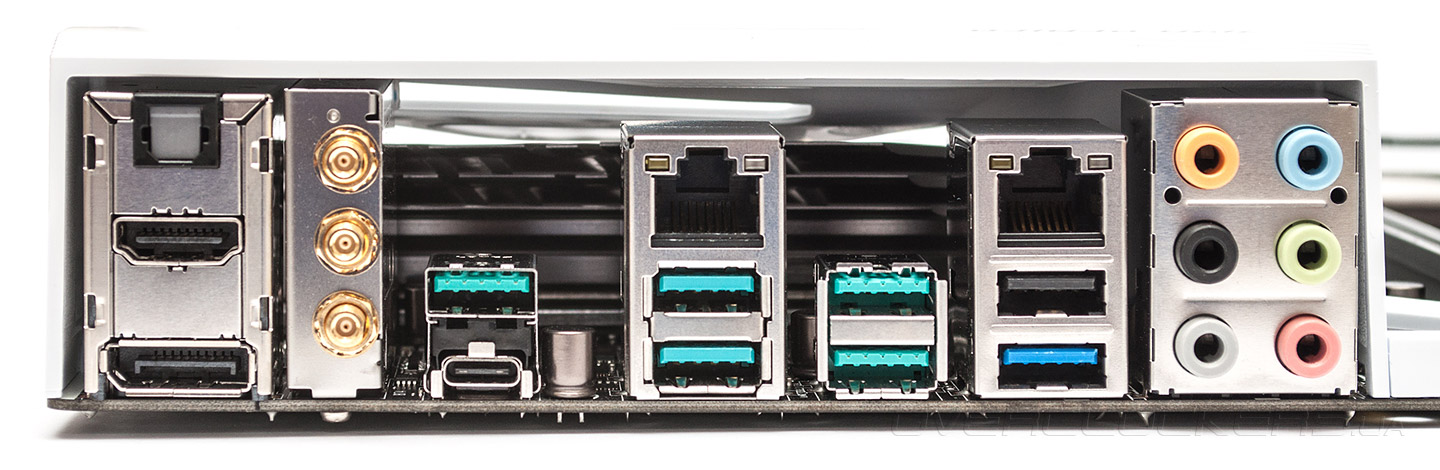

На задней панели системной платы нашлось место для:
  • оптического S/PDIF Out;
  • цифровые видеовыходы DisplayPort и HDMI;

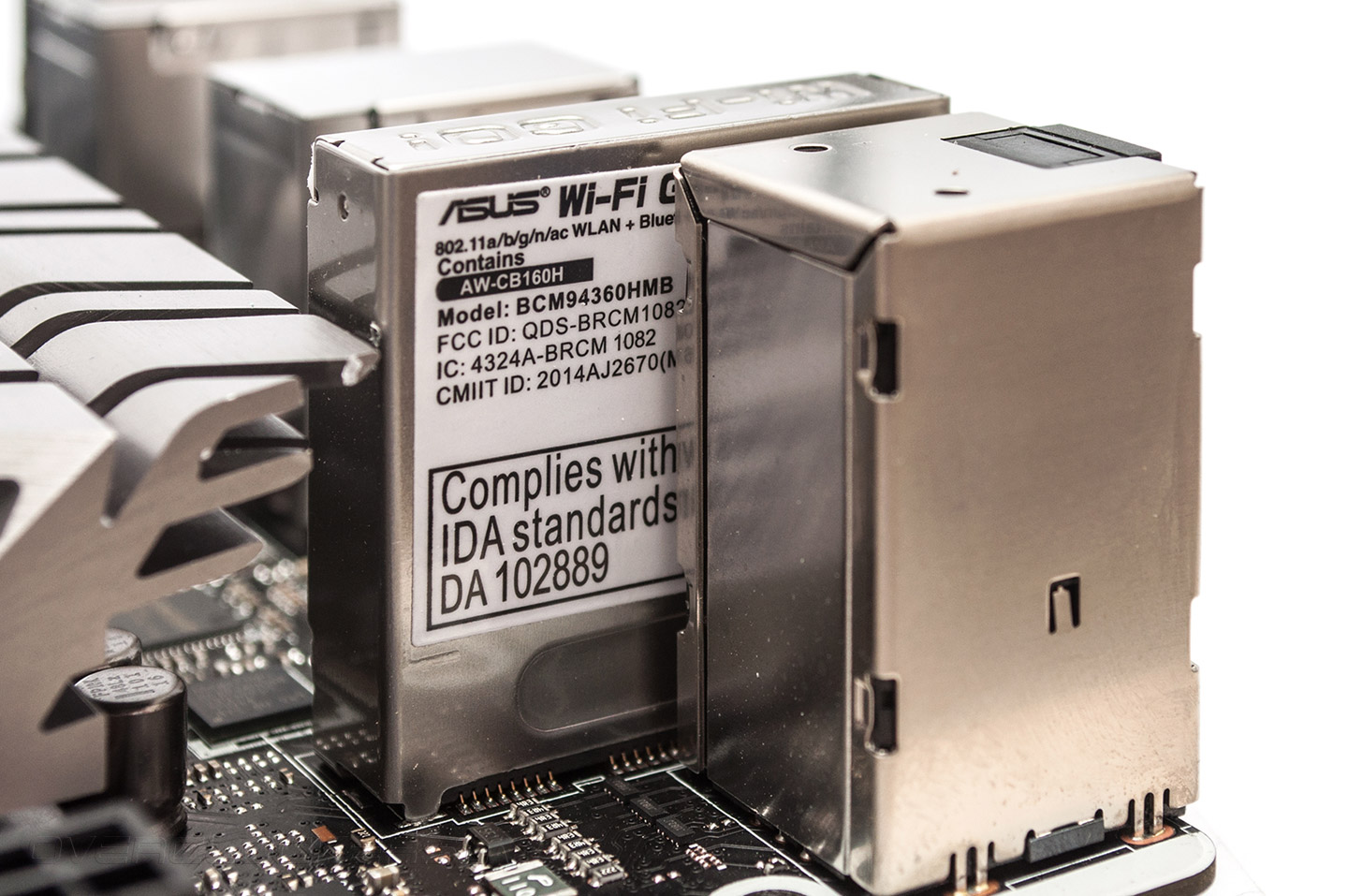

  • трех ВЧ-разъемов адаптера беспроводных сетей;
  • пяти портов USB 3.1 «Тип А» и одного интерфейса USB 3.1 «Тип С»;
  • двух сетевые розетки RJ-45;
  • единственного порта USB 2.0 и одного разъема USB 3.0;
  • шести аналоговых аудиовыходов.
ASUS Z170-Deluxe

Цифровые видеовыходы поддерживают вывод изображения в разрешении 4096x2160 с частотой 60 Гц одновременно на два приемника. Нельзя не отметить наличие у новинки порта USB 3.1 «Тип С», который позволяет подключать кабель не заботясь о его ориентации в разъеме и выдает ток до 3 А. Помимо этого, материнская плата поддерживает фирменную технологию ASUS USB Flashback для обновления управляющего микрокода без необходимости установки процессора и модулей ОЗУ.

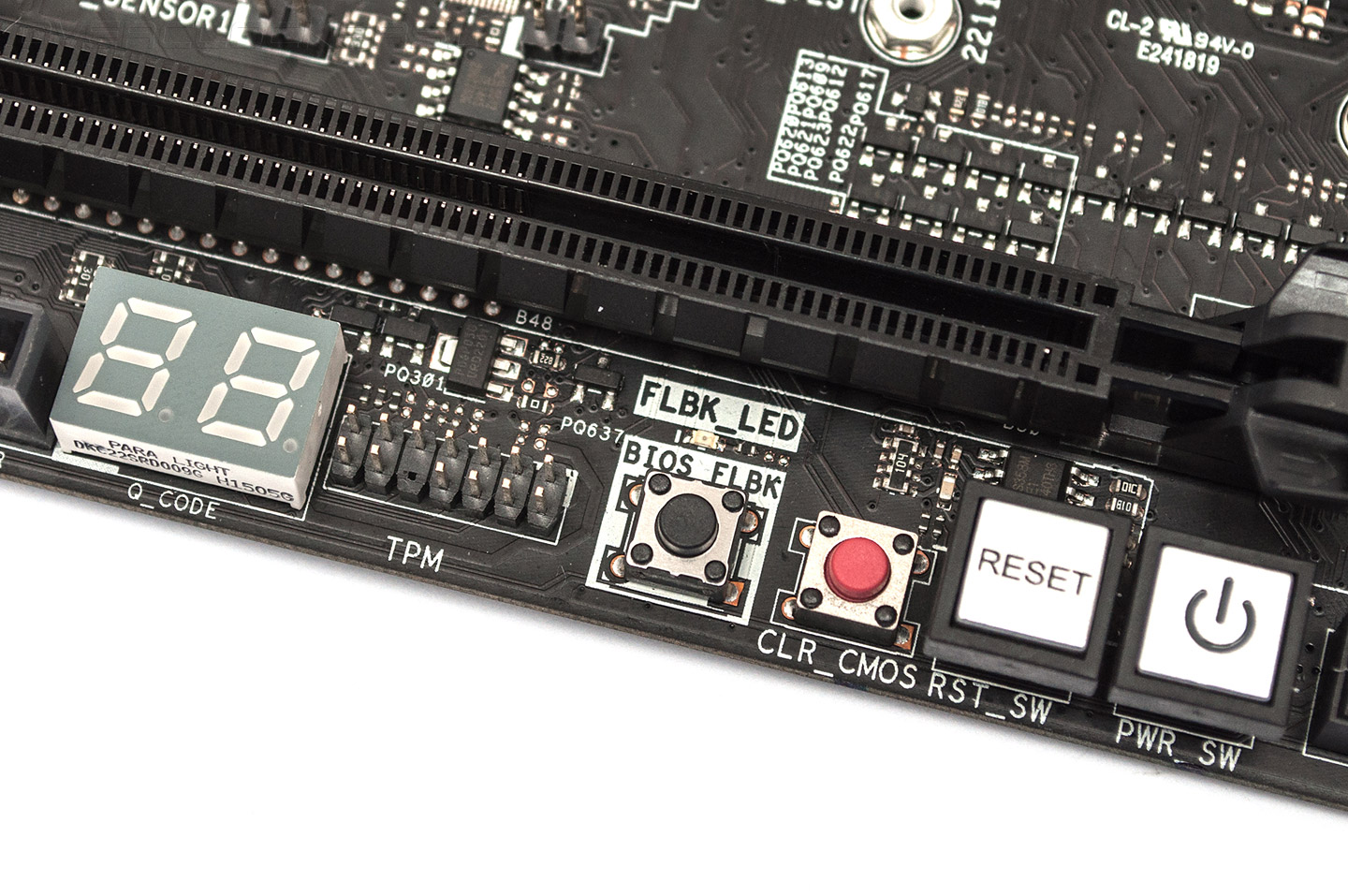

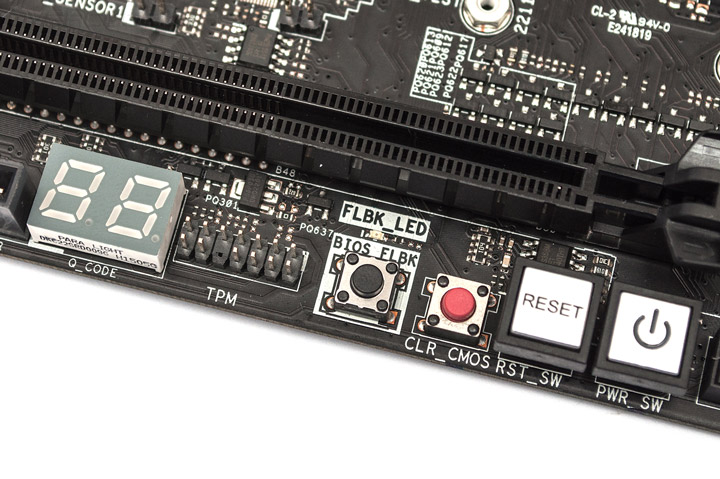

Из инструментов, облегчающих оверклокинг, Z170-Deluxe может похвастаться светодиодным индикатором POST-кодов, кнопками включения и перезагрузки, а также клавишей сброса настроек UEFI и разъемом для подключения внешнего температурного сенсора.

ASUS Z170-Deluxe

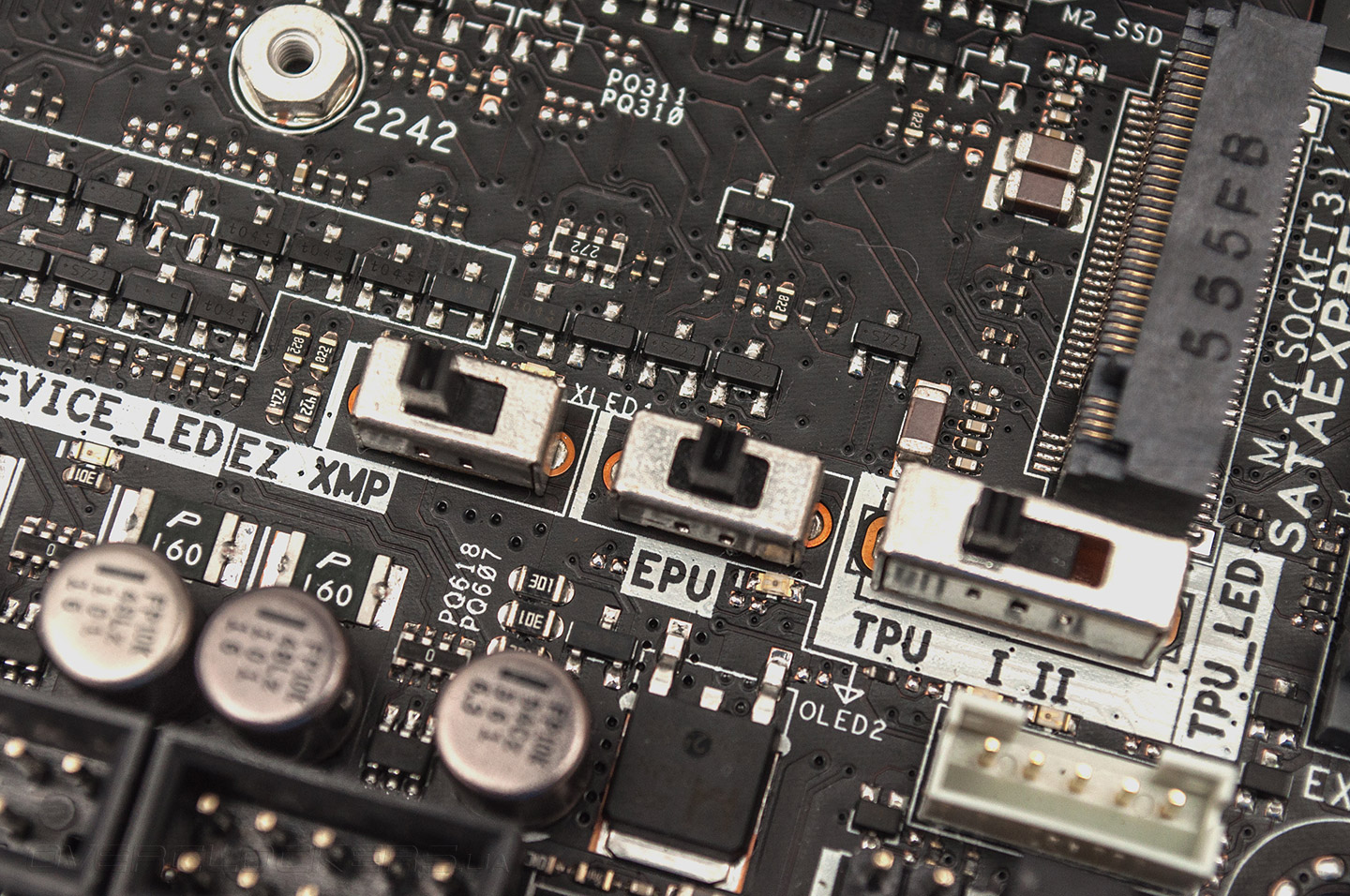

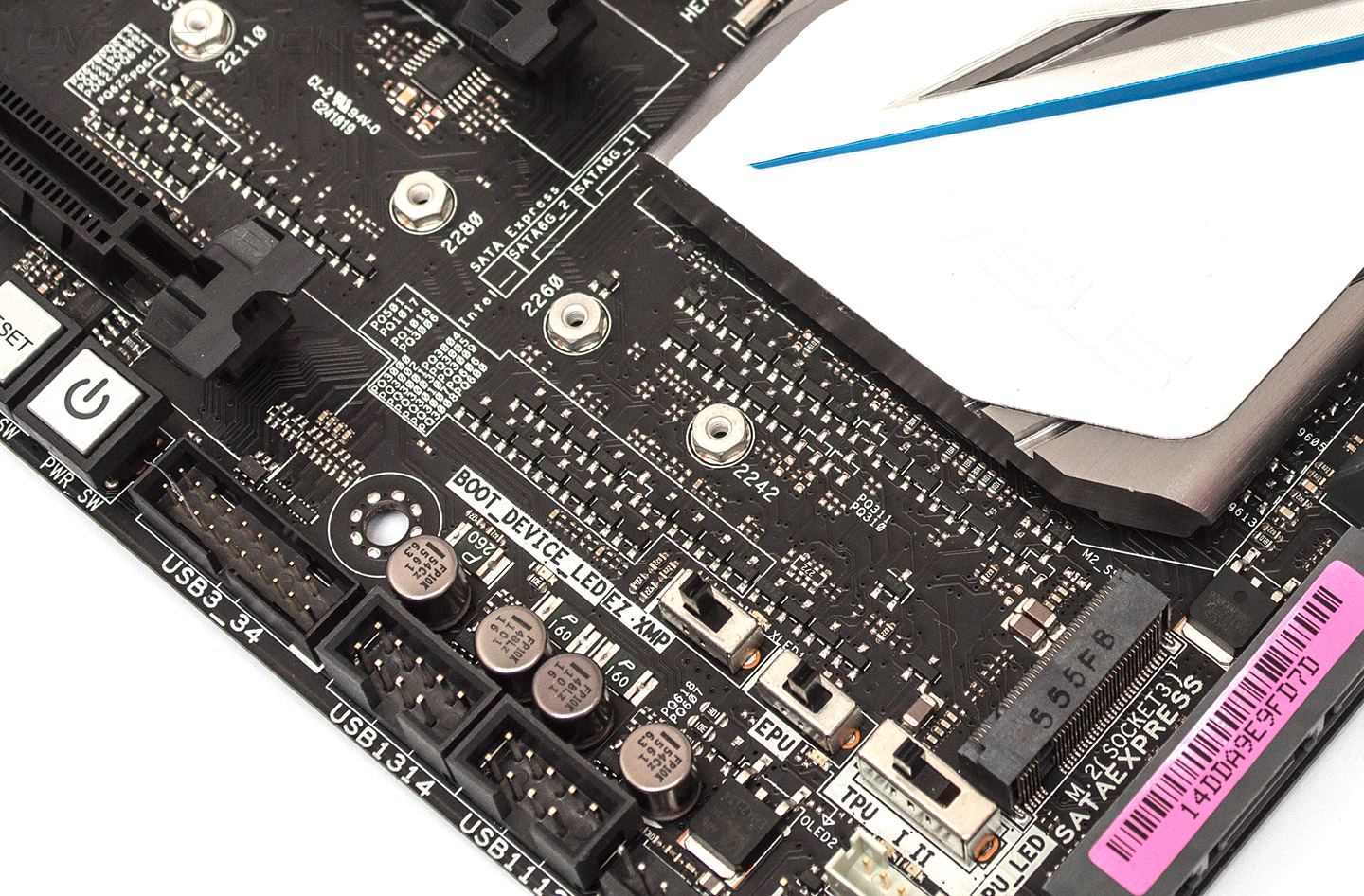

Кроме того, системная плата оснащена тремя механическими микропереключателями: EZ XMP активирует профили X.M.P. для модулей ОЗУ, EPU включает режим пониженного энергопотребления, а трехпозиционный TPU позволяет выбрать один из двух профилей автоматического разгона.

ASUS Z170-Deluxe

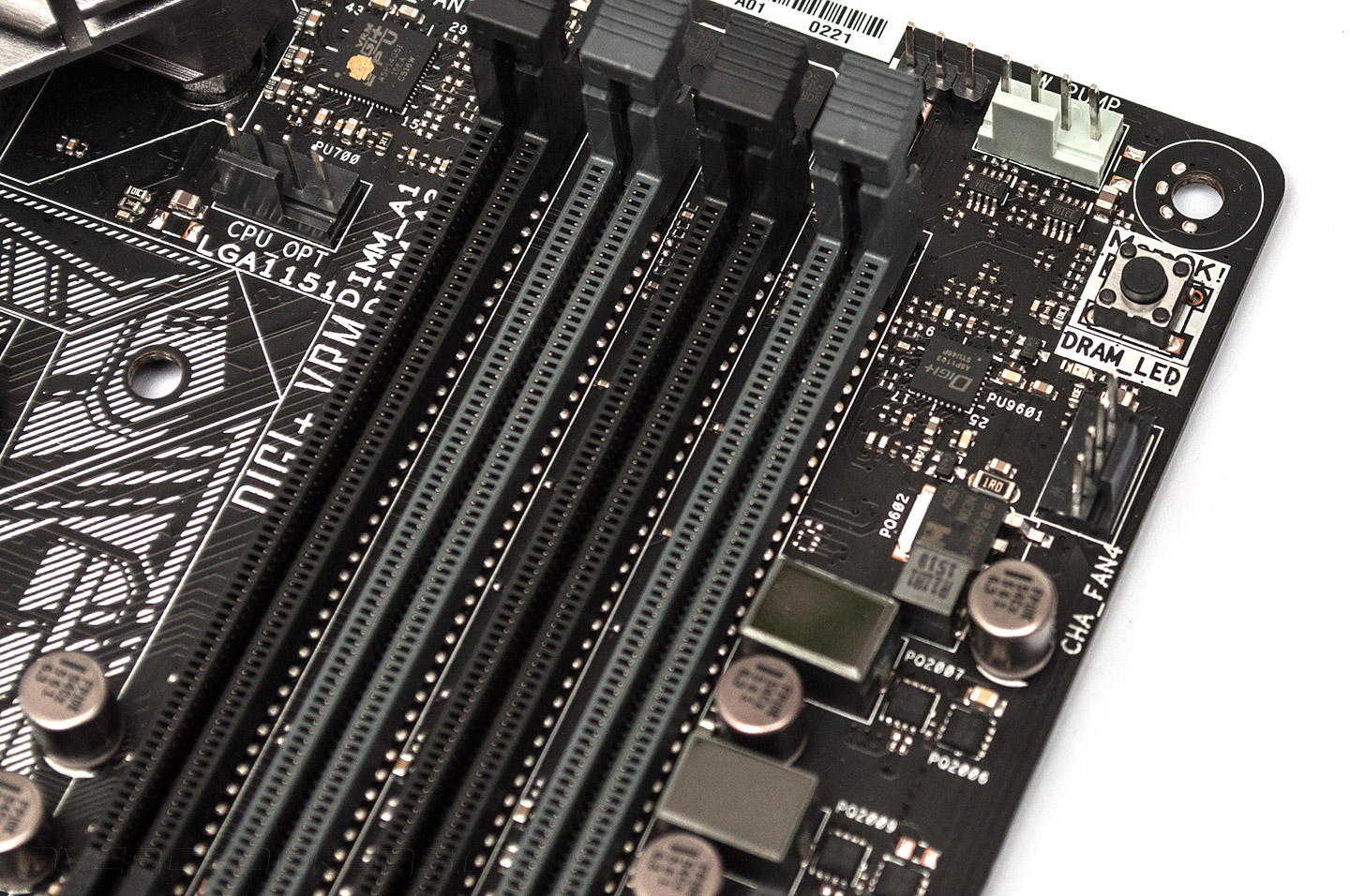

В правом верхнем углу находится кнопка MemOK, которая запускает одноименную функцию, помогающую загрузить систему в случае установки неработоспособных параметров ОЗУ. Рядом с ней расположен двухканальный преобразователь напряжения, который отвечает за электропитание модулей оперативной памяти.

ASUS Z170-Deluxe

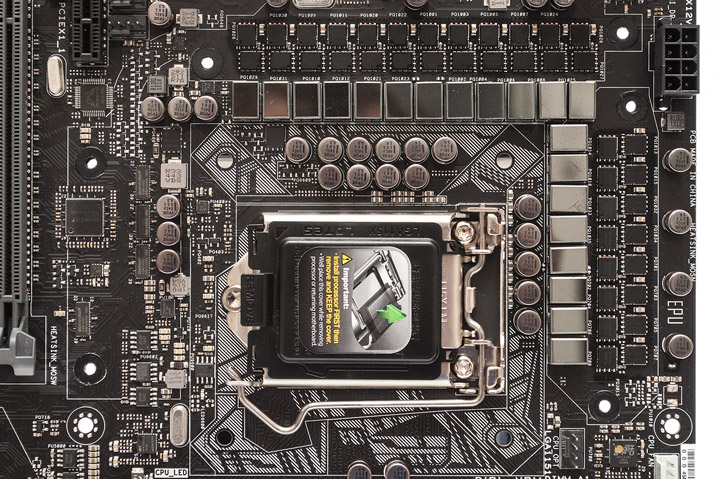

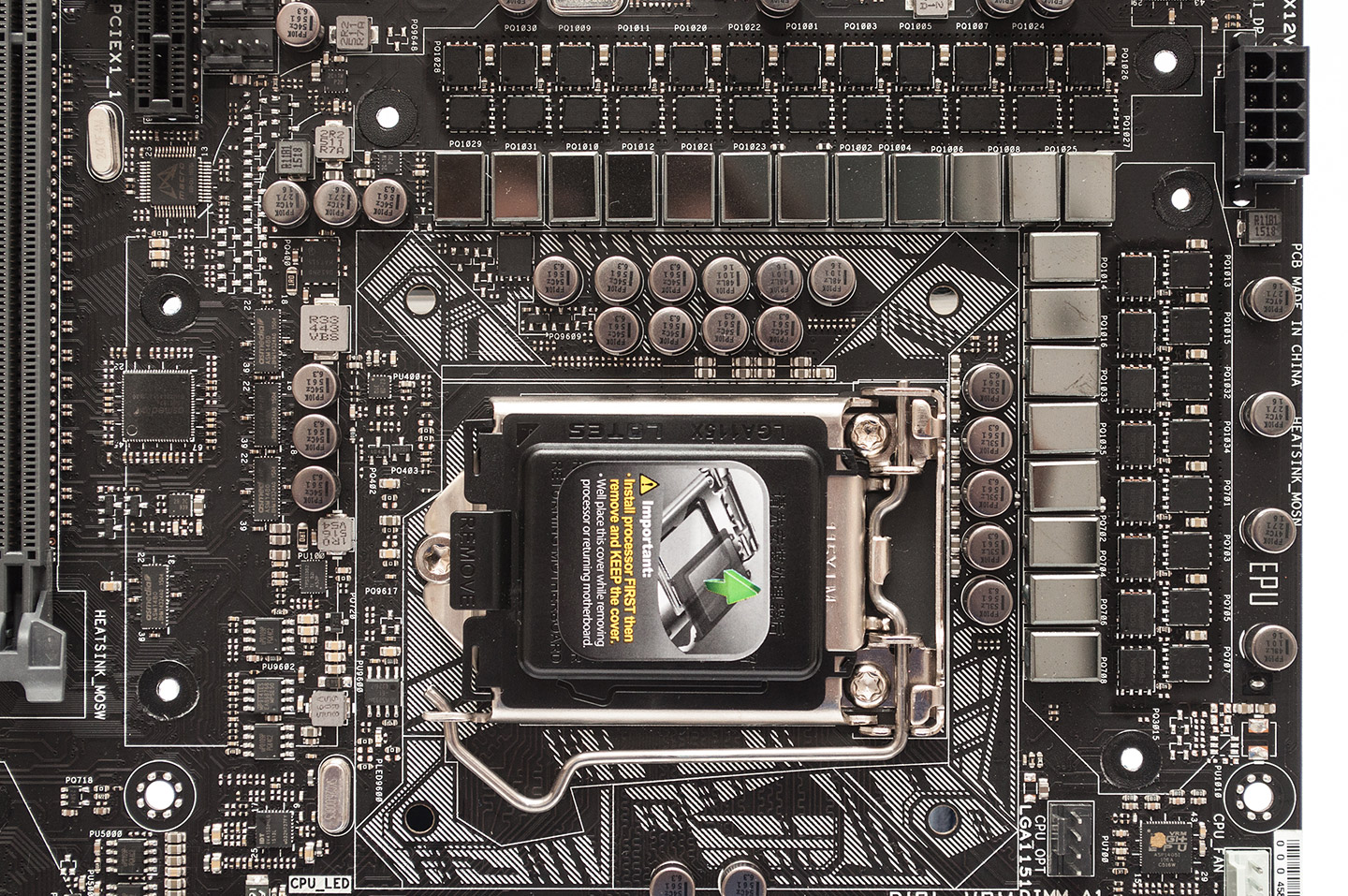

Силовая подсистема ASUS Z170-Deluxe построена по 20-канальной схеме, где 16 фаз используется для питания процессорных ядер и Uncore-части, а четыре оставшиеся — для встроенного северного моста и графического ускорителя. За управление VRM отвечает цифровой ШИМ-контроллер DIGI+ VRM ASP14051, а в качестве силовых элементов используются MOSFET с низким сопротивлением открытого канала. Наконец, напряжение к силовой подсистеме подводится с помощью восьмиконтактного разъема, так что о запасе прочности узла электропитания можно не беспокоиться.

ASUS Z170-Deluxe

С обратной стороны печатной платы находится часть компонентов процессорного VRM, а именно 10 микросхем-драйверов, которые не отличаются повышенным тепловыделением. Тем не менее, в конструкции системы охлаждения применены металлические пластины, которые служат для улучшения температурного режима и обеспечивают надежное крепление радиаторов силовой подсистемы, предотвращая деформацию текстолита.

ASUS Z170-Deluxe

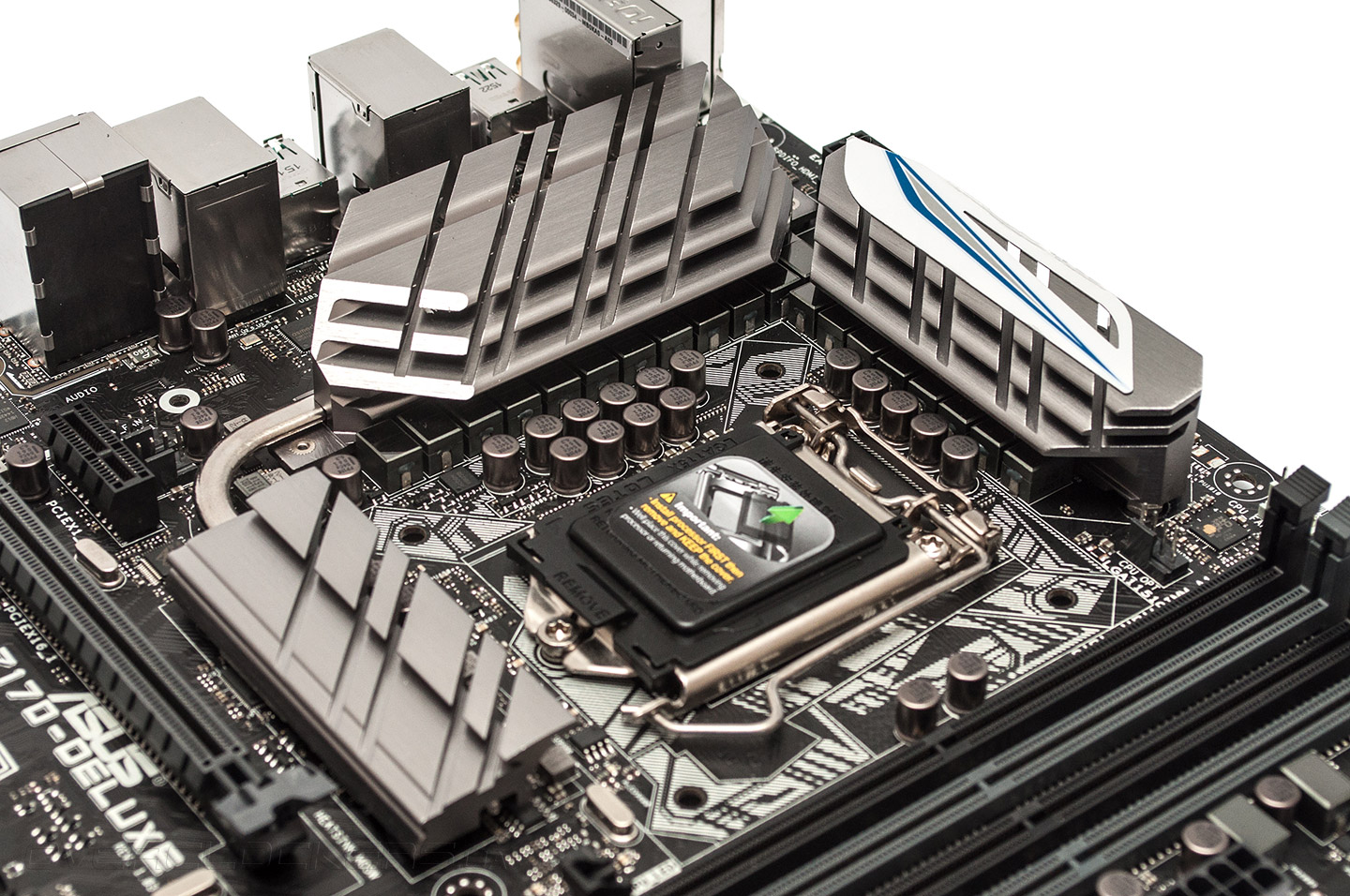

Что касается системы охлаждения, то «материнка» оснащена шестью четырехконтактными разъемами для подключения вентиляторов, которые поддерживают ШИМ-управление скоростью вращения, а еще три крыльчатки охладителей можно подсоединить к дополнительной плате Fan Extension Card, увы, отсутствующей в комплекте поставки. Избыточное тепло от микросхемы чипсета отводится крупным плоским радиатором, имеющим светодиодную подсветку, а за охлаждение силовой подсистемы отвечает конструкция, состоящая из трех радиаторов и одной термосифонной трубки.

ASUS Z170-Deluxe

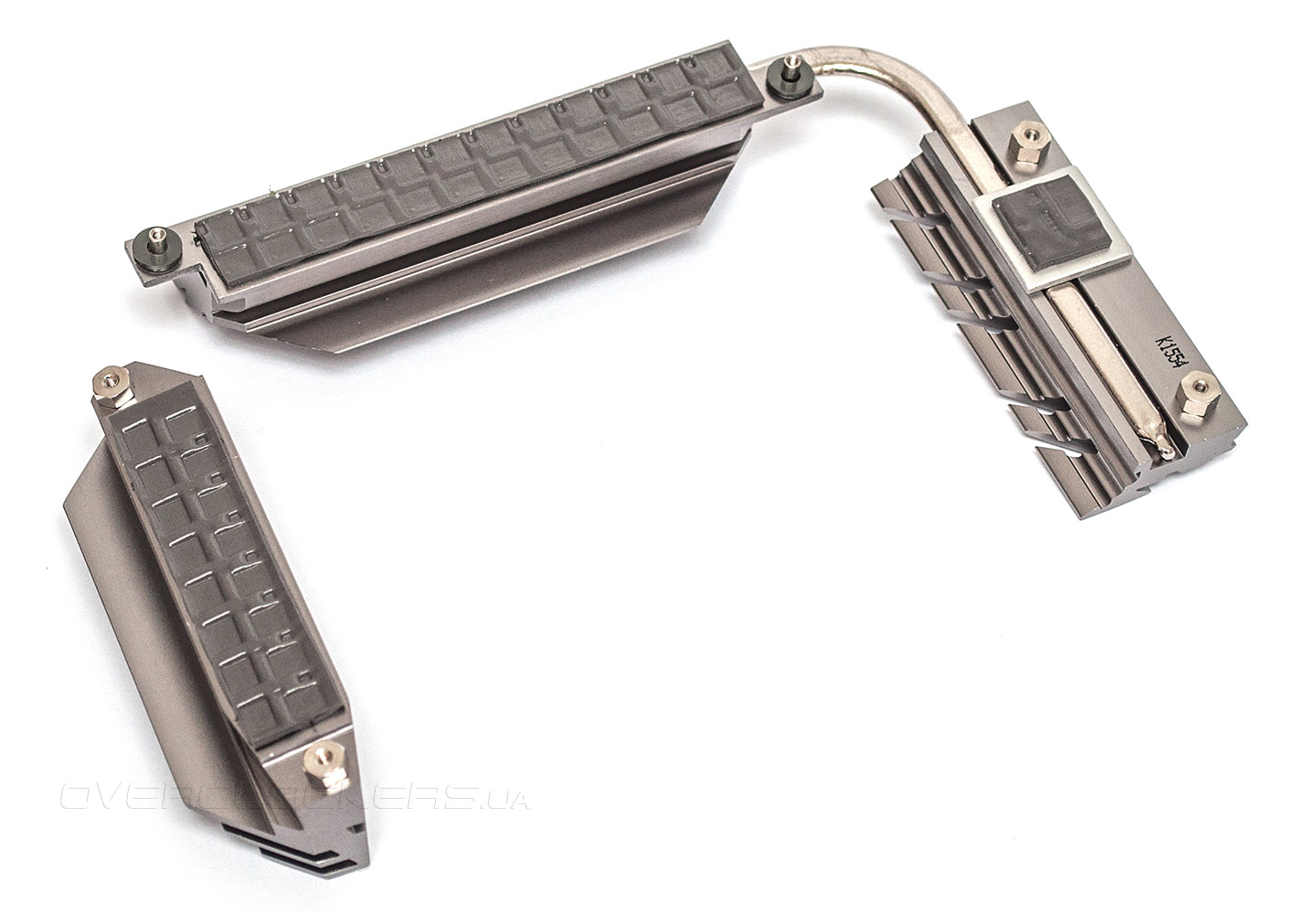

Каждый из охладителей через термоинтерфейс контактирует только с половиной силовых элементов, а термосифонная трубка, установленная на одном из них, передает избыточное тепло дополнительному радиатору, на подошве которого виднеется прокладка, контактирующая с коммутатором PCI Express ASM1187.

ASUS Z170-Deluxe

Одним словом, система охлаждения ASUS Z170-Deluxe выглядит внушительно, но для ее эффективной работы лучше позаботиться о вентиляции в области процессорного разъема.
