Обзор и тестирование материнской платы ASUS Z170-Deluxe для процессоров Intel Skylake

UEFI Setup

Прошивка ASUS Z170-Deluxe базируется на управляющем микрокоде UEFI разработки AMI. У новинки, как и у большинства современных системных плат производства ASUSTeK, стандартная утилита настройки Aptio заменена удобным графическим интерфейсом, который может работать в двух режимах: упрощенном EZ Mode и продвинутом Advanced Mode. В упрощенном режиме пользователи могут почерпнуть информацию об установленном процессоре и модулях ОЗУ, конфигурации дисковой подсистемы, получить сведения о частоте вращения вентиляторов, а также узнать текущие значения напряжения и температуры на CPU. Режим EZ Mode дает возможность активировать профили X.M.P. для модулей ОЗУ, настроить порядок инициализации загрузочных устройств, задать дату и время. Опция Q-Fan Control позволяет настроить работу вентиляторов, а мастер EZ Tuning Wizard поможет подобрать оптимальные параметры быстродействия системы в зависимости от характера нагрузки и установленной системы охлаждения.

ASUS Z170-DeluxeASUS Z170-DeluxeASUS Z170-DeluxeASUS Z170-DeluxeASUS Z170-Deluxe

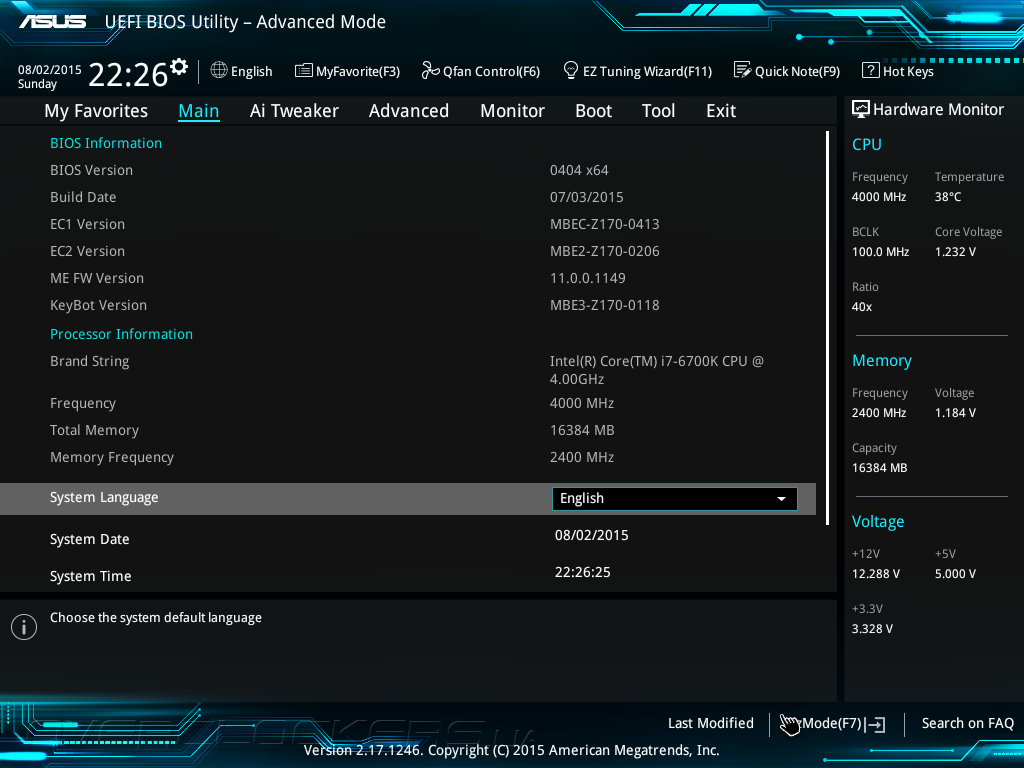

В режиме Advanced Mode пользователи получают полный контроль над всеми параметрами прошивки. В меню Main можно узнать подробную информацию о версии управляющего микрокода и задать язык отображения интерфейса. Вне зависимости от выбранной вкладки в правой части экрана отображается панель, на которую выводятся текущие параметры быстродействия и показания датчиков аппаратного мониторинга.

ASUS Z170-Deluxe

Основная часть настроек, отвечающих за повышение быстродействия, находится в разделе Ai Tweaker. Именно здесь задается базовая частота, причем, в отличие от «материнок» для платформы Intel LGA1150 системная плата ASUS Z170-Deluxe позволяет бесступенчато изменять значение BCLK от 40 МГц до 500 МГц включительно. В Ai Tweaker пользователи могут управлять коэффициентами умножения для вычислительных ядер, кэша L3 и графического ускорителя, менять частоту оперативной памяти в широких пределах, активировать опцию MultiCore Enhancement для увеличения быстродействия в приложениях, не имеющих многопоточной оптимизации, а также воспользоваться фирменной технологией снижения энергопотребления EPU Power Saving Mode.

ASUS Z170-DeluxeASUS Z170-Deluxe

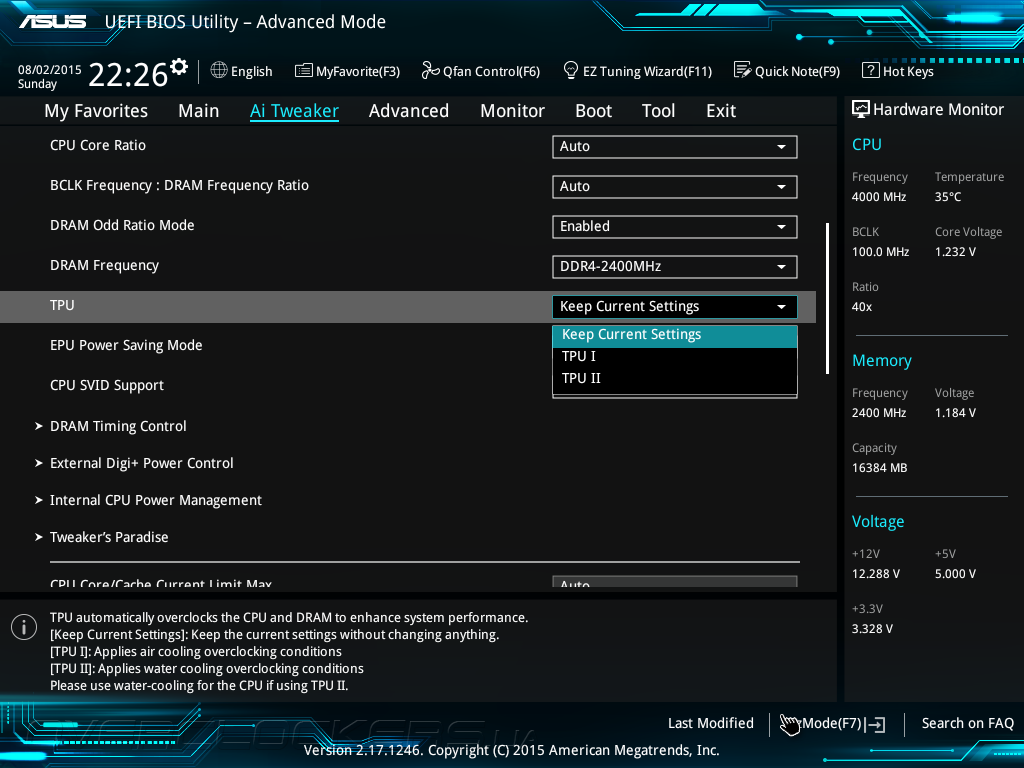

Для автоматического разгона служит функция TPU, которая может принимать одно из двух значений, соответствующих профилям повышенного быстродействия.

ASUS Z170-Deluxe

В подменю DRAM Timing Control изменяются многочисленные параметры подсистемы ОЗУ, и, что очень удобно, отображаются текущие значения всех таймингов.

ASUS Z170-DeluxeASUS Z170-DeluxeASUS Z170-Deluxe

Вкладка External Digi+ Power Control предназначена для управления узлом электропитания материнской платы. Именно здесь задается работа функции Load-line Calibration, которая предотвращает падение напряжения на процессорных ядрах и встроенной видеокарте при высокой нагрузке, выбирается частота переключения силовых элементов, настраивается режим отключения неиспользуемых фаз VRM, а также осуществляется управление напряжениями, которые подаются на основные компоненты во время загрузки UEFI.

ASUS Z170-DeluxeASUS Z170-Deluxe

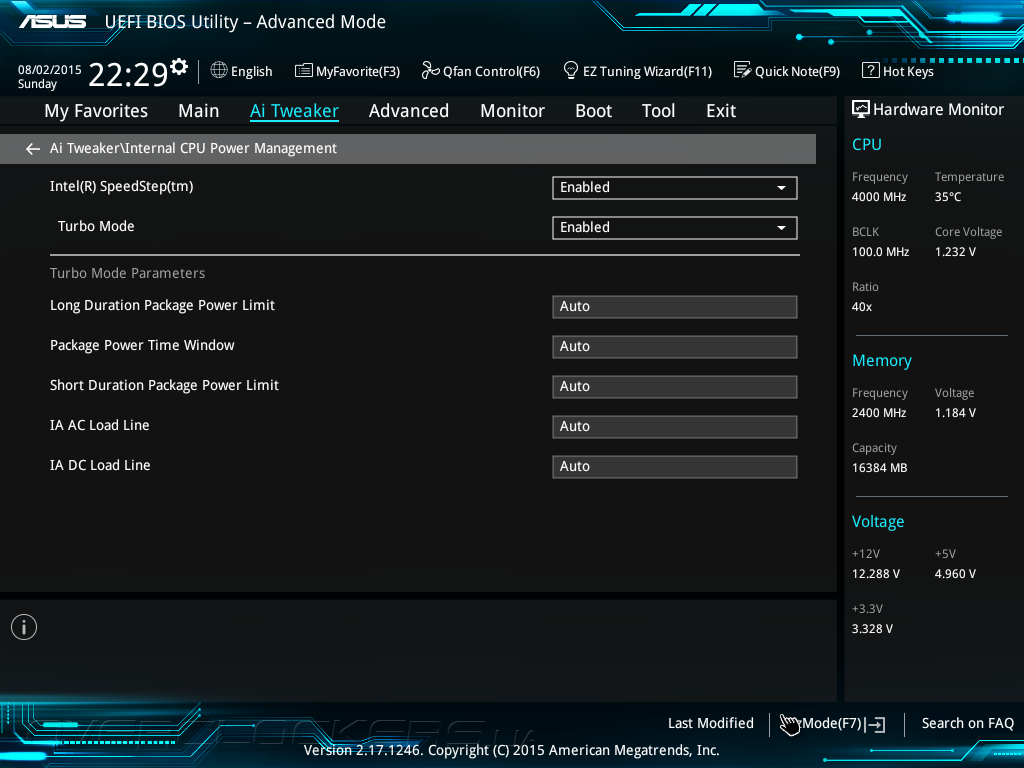

За конфигурирование энергопотребления отвечает подраздел Internal CPU Power Management, где включаются технологии Intel Turbo Boost и EIST, а также задаются лимиты мощности центрального процессора.

ASUS Z170-Deluxe

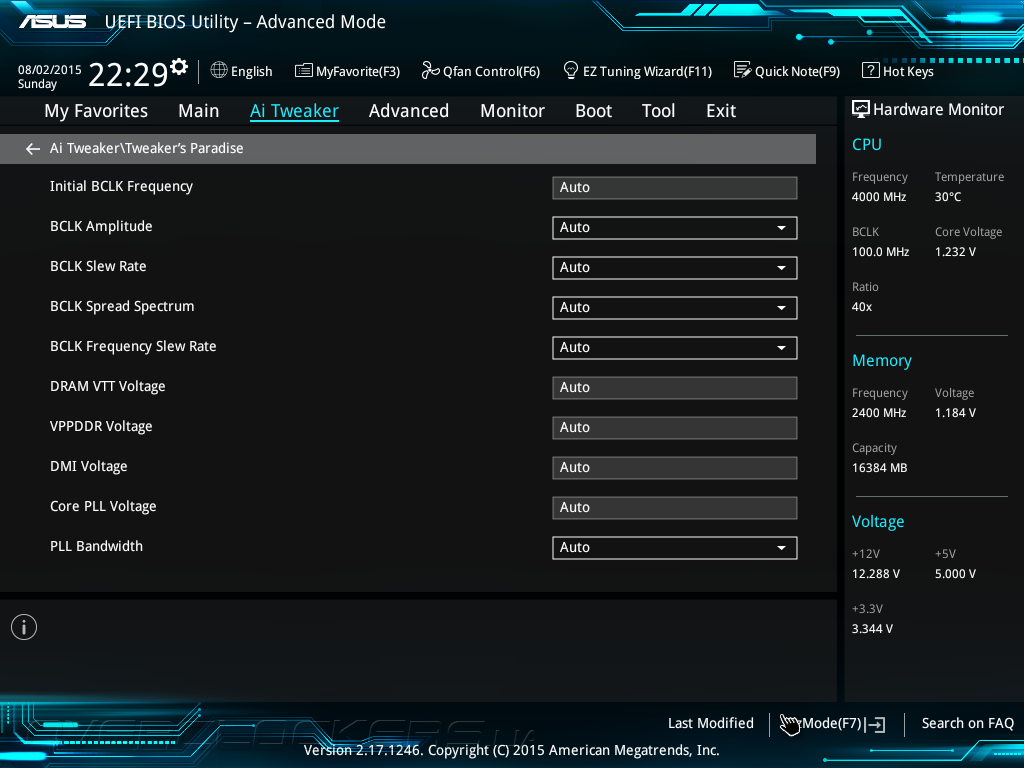

Тонкие настройки, способные улучшить разгонный потенциал, выделены в отдельное подменю Tweaker's Paradise.

ASUS Z170-Deluxe

Помимо регулировок тактового генератора базовой частоты здесь задается ряд второстепенных напряжений, диапазоны и шаги изменения которых приведены ниже:

Параметр Диапазон напряжений, В Шаг, В
CPU Stanby Voltage 0,8–1,8 0,00625
DRAM VTT Voltage 0,5–1,3 0,00625
VPPDDR Voltage 1,865–3,135 0,005
DMI Voltage 0,3–1,9 0,01
Core PLL Voltage 0,7–1,6 0,00625

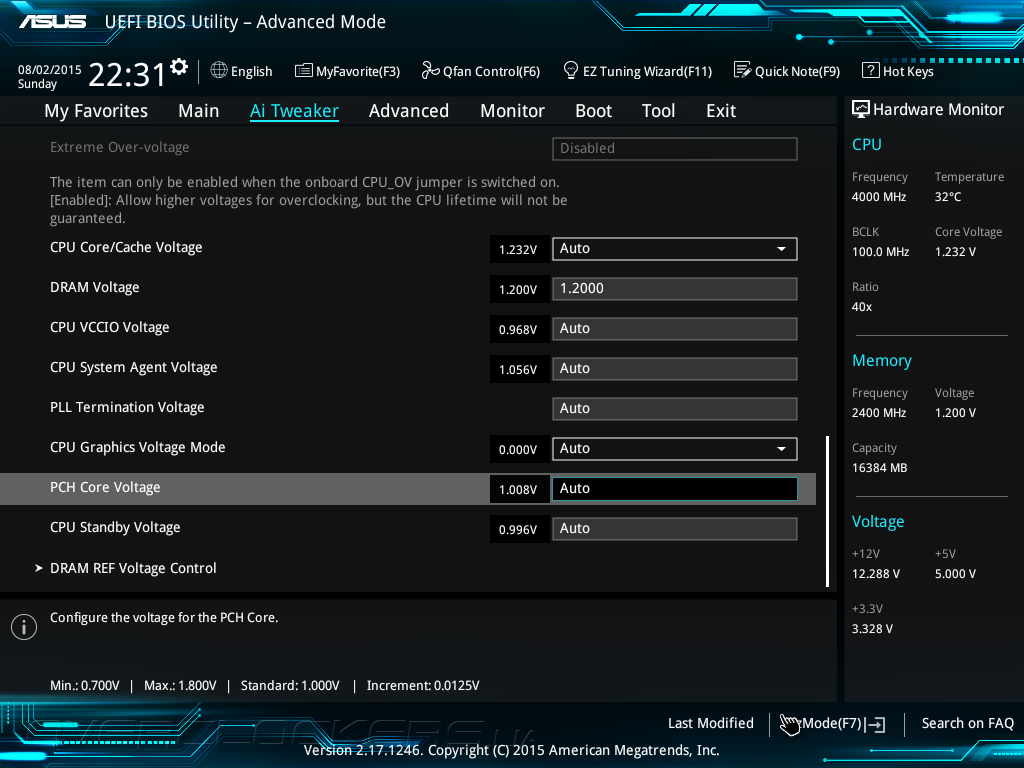

Что касается управления питанием основных компонентов, то прошивка Z170-Deluxe предлагает все необходимые инструменты для успешного разгона. Для напряжений на процессорных ядрах, кэше L3 и встроенном графическом ускорителе можно выбрать один из трех режимов: Manual, при котором нужное значение задается в явном виде, Offset, когда пользователь указывает прирост к штатной величине, а также Adaptive, сочетающий черты двух предыдущих методов.

ASUS Z170-Deluxe

Перечень напряжений, их шаги и пределы изменения представлены в следующей таблице:

Параметр Диапазон напряжений, В Шаг, В
CPU Core/Сache Voltage Override 0,6–1,7 0,005
CPU Core/Сache Voltage Offset –0,635…+0,635 0,005
DRAM Voltage 1,0–2,0 0,005
CPU VCCIO Voltage 0,7–1,8 0,0125
CPU System Agent Voltage Offset 0,7–1,8 0,0125
PLL Termination Voltage 0,36–2,1 0,01
GPU Graphics Voltage override 0,60–1,7 0,005
GPU Graphics Voltage Offset 0,001–0,635 0,005
PCH Core Voltage 0,7–1,8 0,0125

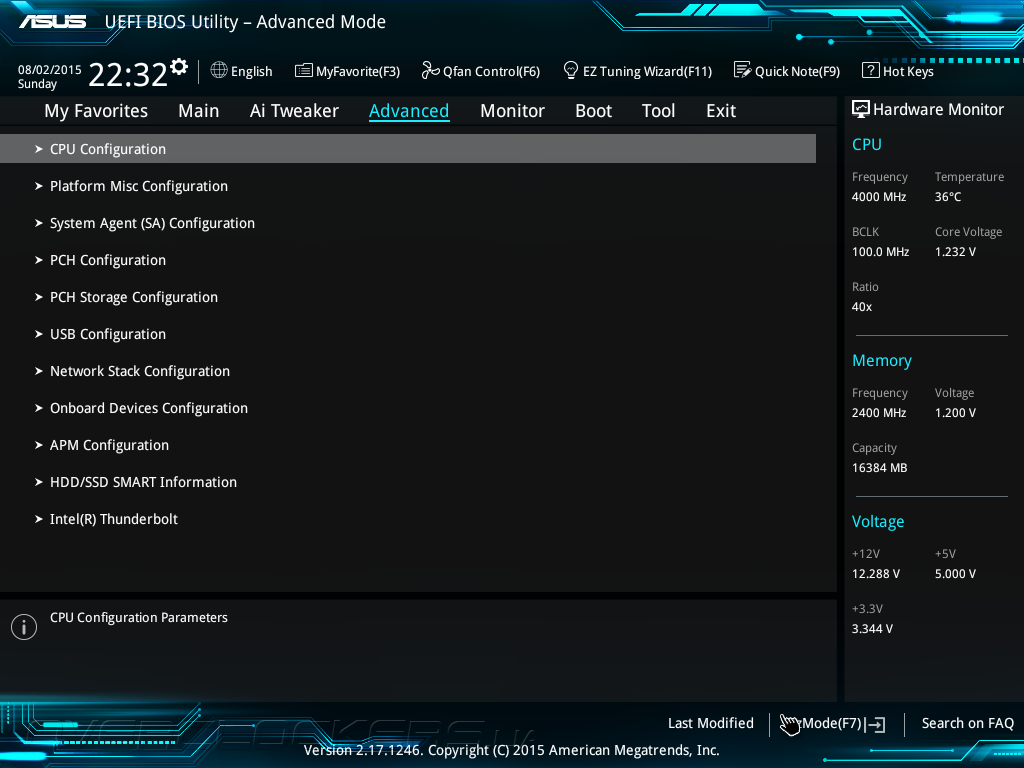

Если в разделе Ai Tweaker были сосредоточены многочисленные опции для разгона, то меню Advanced отвечает за управление возможностями расширения материнской платы.

ASUS Z170-Deluxe

Подменю CPU Configuration служит для вывода подробной информации об установленном процессоре, настройки его специфических функций, таких как Hyper Treading или аппаратная виртуализация, а также задания режимов работы энергосберегающих технологий.

ASUS Z170-DeluxeASUS Z170-DeluxeASUS Z170-Deluxe

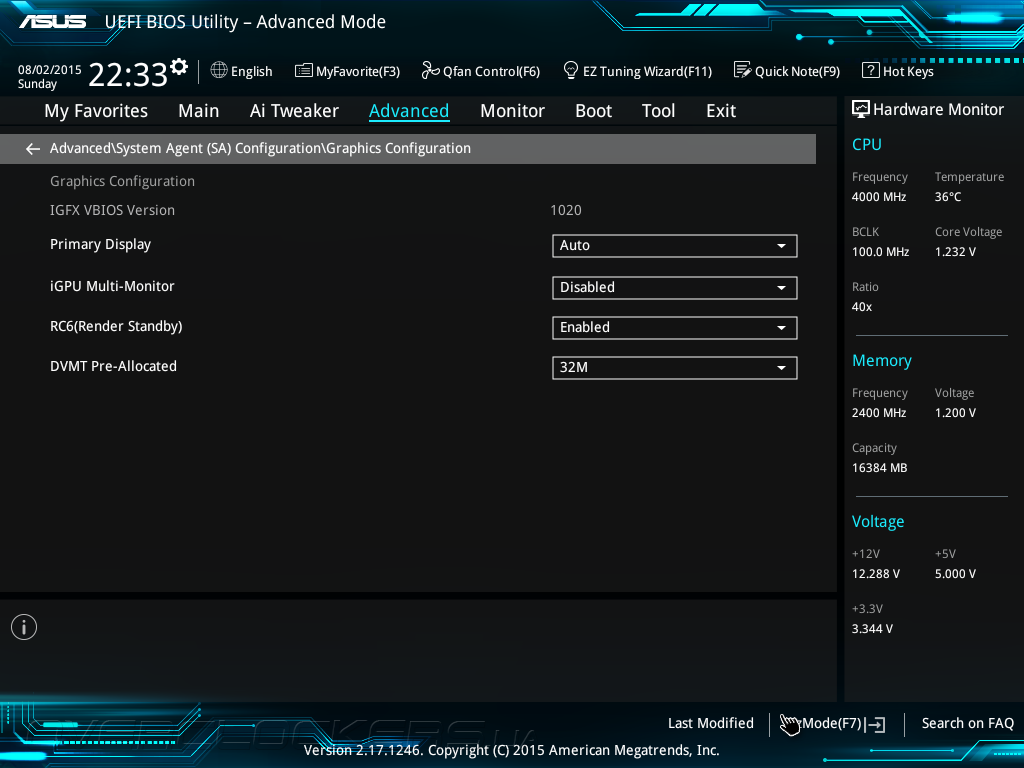

Подраздел Graphics Configuration предназначен для управления встроенным видеоядром, а вкладка Onboard Devices Configuration позволяет сконфигурировать дополнительные контроллеры.

ASUS Z170-Deluxe

ASUS Z170-DeluxeASUS Z170-Deluxe

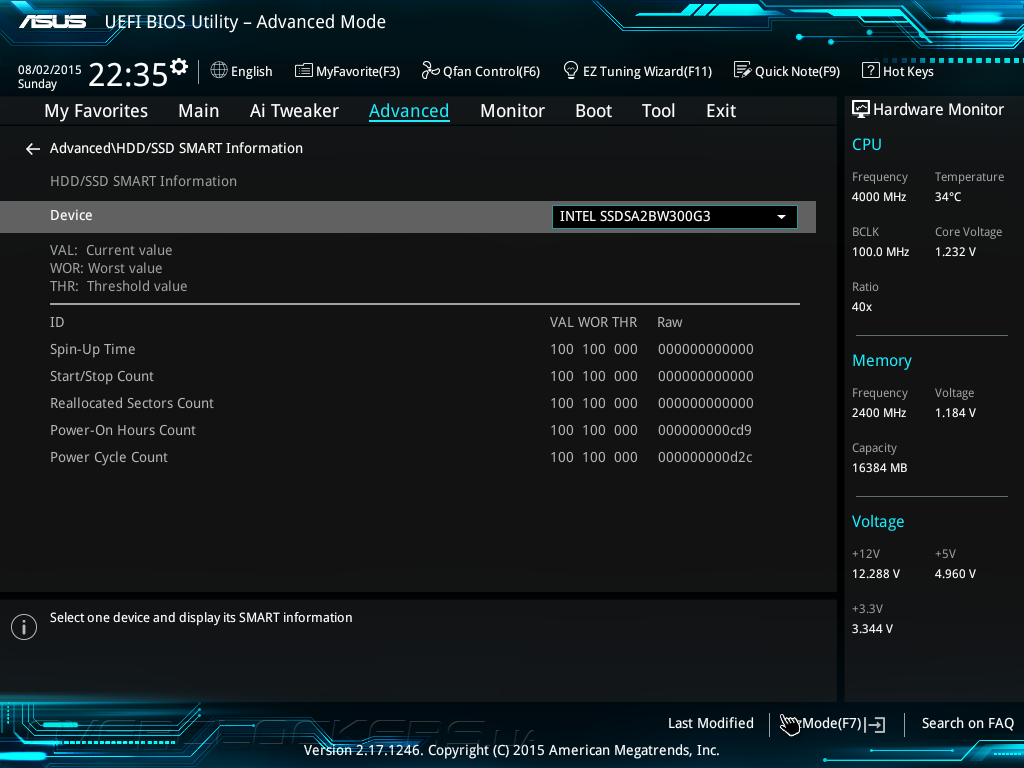

Кроме перечисленного выше в меню Advanced появилась полезная опция HDD/SSD SMART Information, которая, как следует из названия, служит для отображения атрибутов состояния дисковых накопителей.

ASUS Z170-Deluxe

Вывод параметров системного мониторинга находится в одноименном разделе прошивки Monitor. Здесь отображаются показания четырёх встроенных температурных датчиков и одного внешнего сенсора, зарезервировано место для вывода значений от трех термопар, которые подключаются к внешней плате Fan Extension Card, а также приводятся показания девяти тахометрических датчиков и значения четырёх напряжений.

ASUS Z170-DeluxeASUS Z170-Deluxe

Настройки скоростей вращения вентиляторов сосредоточены в подменю Q-Fan Configuration, где задаются режимы работы всех девяти «карлсонов», в том числе трех дополнительных, подключаемых к плате Fan Extension Card. Для крыльчатки каждого охладителя можно выбрать один из трех предустановленных профилей, либо отрегулировать частоту вращения вручную, связав ее с показаниями одного из термодатчиков.

ASUS Z170-DeluxeASUS Z170-DeluxeASUS Z170-Deluxe

Среди дополнительных возможностей, которыми обладает меню настройки ASUS Z170-Deluxe, нельзя не отметить подпрограмму EZ Flash 3 Utility для обновления управляющего микрокода, которая получила возможность загрузки последней версии прошивки через Интернет.

ASUS Z170-DeluxeASUS Z170-Deluxe

Кроме того, UEFI Setup может похвастаться наличием утилиты SSD Secure Erase, позволяющей выполнить низкоуровневую очистку твердотельных накопителей. Для сохранения восьми профилей с настройками служит функция Overclocking Profile, а SPD Information и Graphics Card Information предназначены для отображения конфигурации подсистемы ОЗУ и слотов расширения соответственно.

ASUS Z170-DeluxeASUS Z170-DeluxeASUS Z170-DeluxeASUS Z170-Deluxe


Комплектное ПО

ASUS Z170-Deluxe комплектуются программным продуктом Ai Suite 3, хорошо знакомым нашим постоянным читателям по обзорам системных плат ASUSTeK предыдущего поколения. Это приложение, а также все необходимые драйверы и массу полезных утилит, можно найти на комплектном DVD, либо скачать на сайте производителя. Программа Ai Suite 3 имеет модульную структуру и состоит из отдельных приложений, объединенных общим пользовательским интерфейсом. В нижней части окна находится информационная панель, на которую выводятся текущие параметры быстродействия и показания сенсоров аппаратного мониторинга. Нажав на группу датчиков, пользователи получают возможность отследить динамику изменения параметров. Кроме того, есть возможность задать граничные значения, по достижении которых сработает оповещение. По умолчанию после запуска Ai Suite 3 открывается модуль Dual Intelligent Processor 5, отвечающий за разгон, управление энергопотреблением, настройку работы вентиляторов и многое другое.

ASUS Z170-DeluxeASUS Z170-DeluxeASUS Z170-Deluxe

В разделе TPU находятся органы управления базовой частотой, коэффициентами умножения процессорных ядер и кэша L3, настройки напряжений питания, а также параметров быстродействия встроенной видеокарты.

ASUS Z170-DeluxeASUS Z170-Deluxe

Функция TurboApp позволяет привязать к каждому запускаемому приложению свой профиль производительности, который включает разгон и регулировки режима работы системы охлаждения, а также наборы настроек сетевого подключения, звуковой подсистемы и клавиатурных макросов Keybot.

ASUS Z170-DeluxeASUS Z170-Deluxe

Для снижения энергопотребления можно воспользоваться подпрограммой EPU, которая позволяет уменьшить напряжения, ограничить потребляемую процессором мощность, установить таймауты отключения монитора и перехода в спящий режим.

ASUS Z170-DeluxeASUS Z170-Deluxe

В своем составе программный модуль Dual Intelligent Processor 5 содержит функцию Fan Xpret 3, с помощью которой можно определить местоположение и откалибровать скорость вращения каждого вентилятора, после чего выбрать один из четырех предустановленных профилей либо задать режимы работы вручную, а также настроить автоматическое управление в зависимости от температуры.

ASUS Z170-DeluxeASUS Z170-DeluxeASUS Z170-Deluxe

Для контроля силовой подсистемы служит функция Digi+ Power Control, которая предлагает настройки, аналогичные одноименному подменю в UEFI Setup как то: управление функцией Load-Line Calibration и частотой переключения силовых элементов, а также отключение неиспользуемых фаз VRM.

ASUS Z170-DeluxeASUS Z170-DeluxeASUS Z170-Deluxe

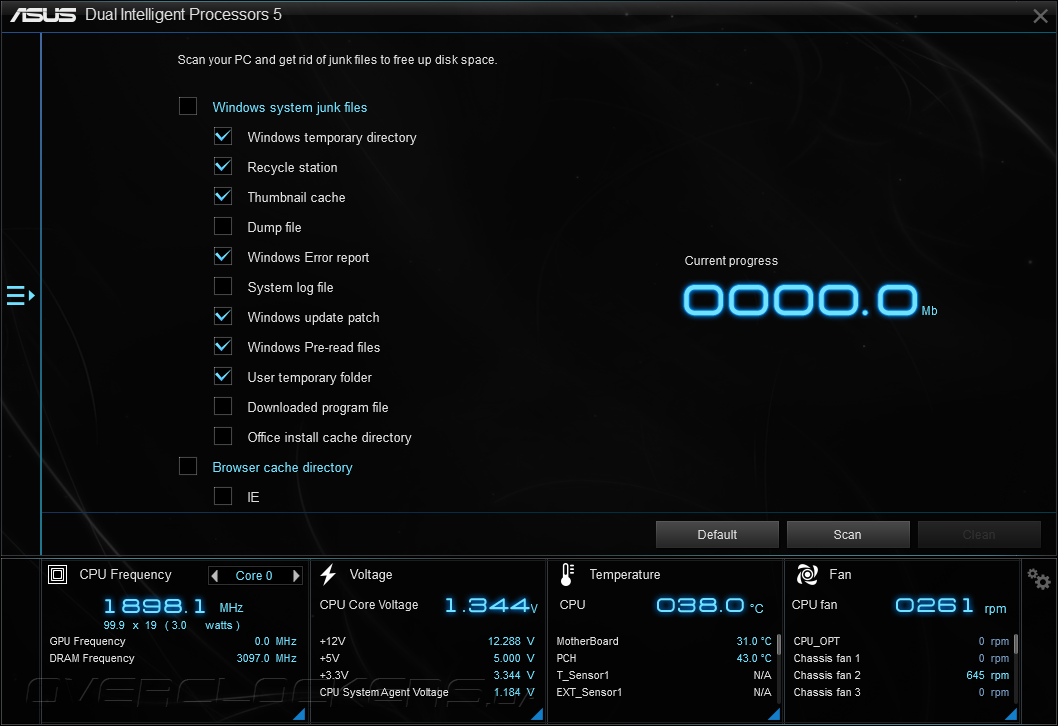

Наконец, в составе Dual Intelligent Processor 5 есть модуль, отвечающий за освобождение дискового пространства от временных файлов, впрочем, опытные пользователи смогут выполнить те же действия штатными средствами очистки операционной системы.

ASUS Z170-Deluxe

Кроме Dual Intelligent Processor 5 программный продукт Ai Suite 3 может предложить утилиту Ai Charger+ для быстрой зарядки портативных устройств от портов USB, а также подпрограмму USB 3.1 Boost, которая служит для ускорения передачи данных на внешние накопители путем активации протокола UASP (USB Attached CSCI Protocol).

ASUS Z170-DeluxeASUS Z170-Deluxe

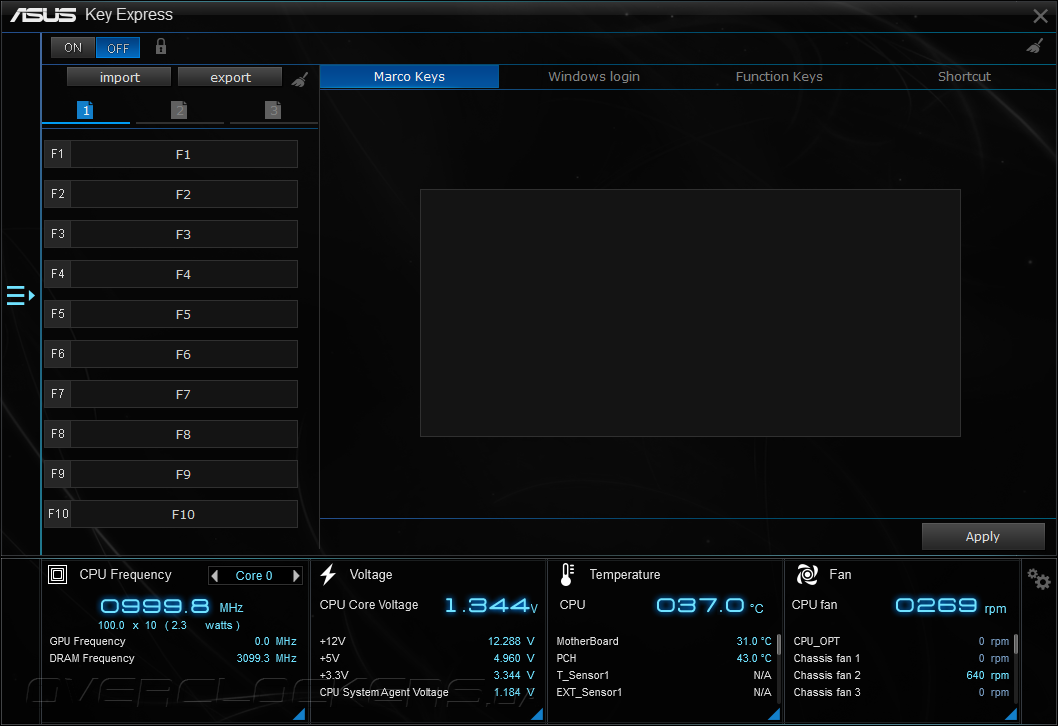

Следующая интересная функция, которой обладает комплектное ПО ASUS Z170-Deluxe — Key Express, позволяющая записывать макрокоманды и переназначать «горячие клавиши» на любой клавиатуре. По своим возможностям утилита аналогична KeyBot, которой оснащаются «материнки» серии Republic of Gamers для процессоров Intel в исполнении LGA1150.

ASUS Z170-Deluxe

Среди полезных функций, предлагаемых программой Ai Suite 3, нельзя не отметить утилиту Push Notice, которая позволяет по расписанию перегружать, выключить и погружать ПК в сон, а также формировать и отправлять уведомления в случае достижения параметров системного мониторинга критических значений.

ASUS Z170-DeluxeASUS Z170-Deluxe

Помимо Ai Suite 3 вместе с материнской платой поставляется приложение TurboLan, предназначенное для управления полосой пропускания сетевого подключения. С помощью простого и понятного интерфейса пользователи могут выбрать один из четырёх профилей, соответствующих наиболее распространённым сценариям использования, с возможность ручной корректировки приоритетов для каждого приложения.

ASUS Z170-DeluxeASUS Z170-Deluxe

Наконец, любители разгона, которым приходится часто заходить в UEFI Setup для корректировки настроек, по достоинству оценят небольшую, но очень полезную утилиту Boot Settings, которая позволяет осуществить принудительный вход в прошивку при следующей перегрузке, а также отключить функцию FastBoot и задать параметры загрузки системы после сбоя электропитания.

ASUS Z170-Deluxe
