Обзор материнской платы ASUS TUF B450M-Pro Gaming. Заполнение рядов

Первая волна плат ASUS, построенная с использованием хаба средней ценовой категории для процессоров Ryzen, не несла угроз более серьёзным и дорогим продуктам. В семействе TUF Gaming присутствовали изделия с индексом Plus, тогда как более «заряженные» устройства вышли несколько позже, они содержат суффикс «Pro». Младшая модель, уменьшенных в соответствии с форматом mATX размеров, будет сегодня отстаивать честь серии. Её главная особенность — усиленное питание процессора.

ASUS TUF B450M-Pro Gaming

Дополнительных контроллеров тут нет, число портов расширения не так обильно, как у других плат из этого же рыночного сегмента. Мультиконтроллер скромных размеров указывает на неочевидные упрощения в области наблюдения за системными параметрами. Детально с возможностями устройства разберёмся по ходу обзора, вначале — таблица с его ключевыми характеристиками.

Модель ASUS TUF B450M-Pro Gaming
Официальная страница продукта в Сети asus.com
Чипсет AMD B450
Процессорный разъём AMD AM4
Процессоры AMD Series: Athlon Zen, Ryzen 3, Ryzen 5, Ryzen 7
Память 4 DIMM DDR4 SDRAM 2133/2400/2666/2800*/3000*/3200*/3466*/3533*(OC), максимум 64 ГБ
Слоты PCI-E 1 x PCI Express 3.0 x16 (x16) — CPU
1 x PCI Express 3.0 x16 (x8) — APU
1 x PCI Express 3.0 x16 (x4) — Athlon Zen
1 x PCI Express 2.0 x16 (x4) — B450
1 x PCI Express 2.0 x1 — B450
M.2 1 x PCI Express 3.0 x4, SATA (Key M, 2242/2260/2280) — Ryzen
1 x SATA (Key M, 2242/2260/2280) — Athlon Zen
1 x PCI Express 3.0 x2, SATA (Key M, 2242/2260/2280) — B450
Встроенное видеоядро (в APU) Radeon Series: Vega 11, Vega 8, Vega 3
Видеоразъёмы HDMI 2.0b, DVI-D
Количество подключаемых вентиляторов 3x 4pin
Порты PS/2 1 (клавиатура/мышь)
Порты USB 1 х 3.1 Gen2 (1 разъём на задней панели, B450)
3 х 3.1 Gen1 (3 разъёма на задней панели (1x C), CPU/APU/Athlon)
2 х 3.1 Gen1 (разъёмов на задней панели нет, B450)
6 x 2.0 (2 разъёма на задней панели, B450)
VR Ready +
Serial ATA 4 x SATA 6 Гбит/с (B450)
2 x SATA 6 Гбит/с (CPU)
RAID 0, 1, 10
Встроенный звук Codec — S1200A (Realtek)
S/PDIF Разъём на плате (выход)
Сетевые возможности Realtek RTL8111H (Gigabit Ethernet)
COM 1 (внутренний)
TPM
UEFI AMI UEFI
Форм-фактор mATX
Размеры, мм 244 x 244
Дополнительные возможности Lighting Control Center (система подсветки Aura, включая пару Aura RGB Strip Header), поддержка AMD 2-Way CrossFireX
Цена в рознице, $ 115

Упаковка и комплектация

По информации, изложенной на лицевой стороне коробки, можно узнать о поддержке фирменной подсветки (Aura Sync), наличии порта HDMI и бонуса для звуковой составляющей — DTS Custom. Используется плотный картон с качественной полиграфией в матовом стиле.

ASUS TUF B450M-Pro Gaming

Фото изделия есть сзади, отдельный ракурс акцентирует внимание на портах ввода-вывода, расположенных на задней панели. В описании акценты расставлены вокруг аппаратных возможностей.

ASUS TUF B450M-Pro Gaming

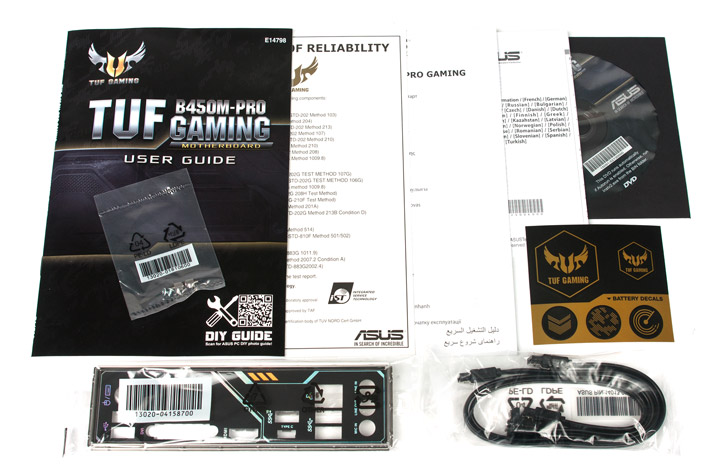

Комплект поставки базового уровня:

  • руководство пользователя, в котором подробно проиллюстрированы и описаны подпункты UEFI (на английском языке);
  • QR-код DIY Guide, ведущий на страницу официального сайта, где размещена подробнейшая инструкция по сборке ПК;
  • сертификат качества (надёжности) TUF-компонентов;
  • краткое многоязычное руководство пользователя по сборке ПК;
  • дополнительный буклет с информацией о необходимости соблюдения ряда мер безопасности при сборке и эксплуатации системы;
  • диск с драйверами и фирменным ПО;
  • комплект из пары винтов и стоек для устройств формата M.2;
  • заглушка для корпуса, дополненная наклейкой в чёрных тонах на переливной основе с цветовым и символьным обозначением всех гнёзд;
  • две наклейки для корпуса с логотипом TUF, три — для батарейки;
  • два кабеля SATA 6Gb/s, один из которых с Г-образным разъёмом на одном из концов.
ASUS TUF B450M-Pro Gaming

Внешний вид

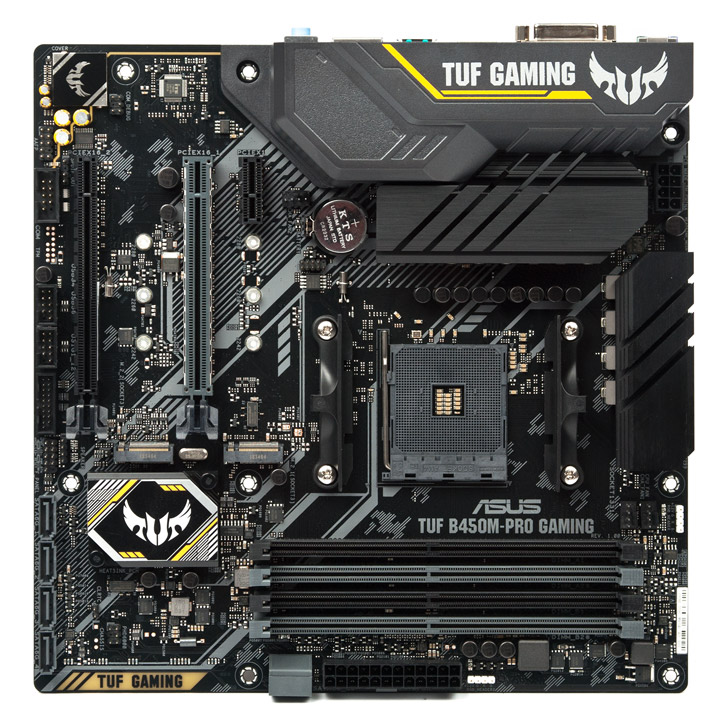

Больше всего внимание к себе приковывают необычно большие радиаторы, не обошлось и без колпака для задней панели, изготовленного из пластика. В остальном продукт вполне рядовой, нет кнопок, переключателей, индикаторов состояния, кодов POST и даже упрощённого диагностического набора Q-LED. Сброс настроек CMOS проводится путём замыкания пары контактов. Отверстий для фиксации места положения в корпусе — восемь.

ASUS TUF B450M-Pro Gaming

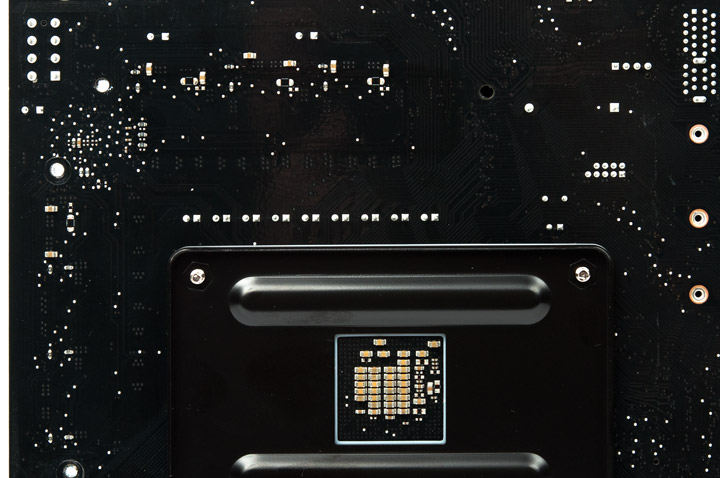

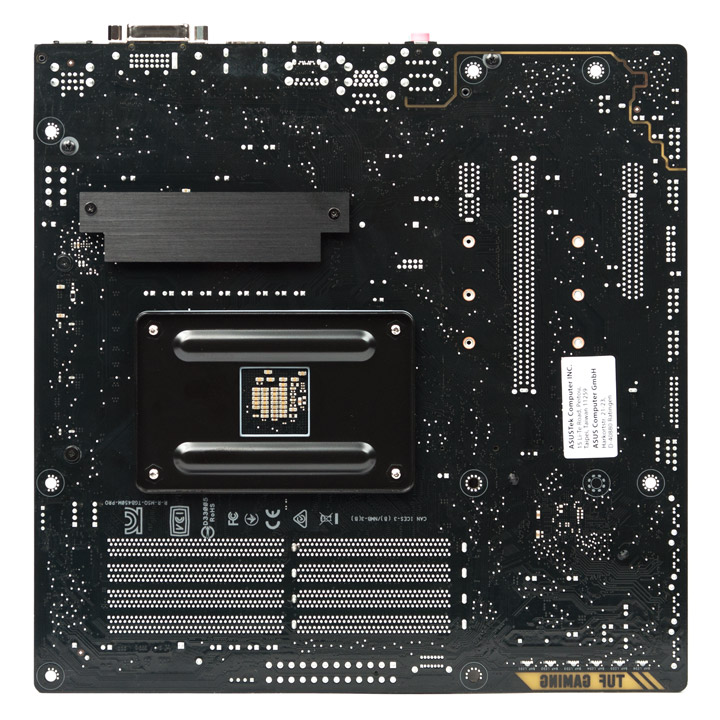

Больший радиатор дополнен усилительной пластиной, крепящейся с тыльной стороны, она прямым образом участвует и в отведении тепла ввиду используемой тут термопрокладки. Электронные компоненты практически отсутствуют.

ASUS TUF B450M-Pro Gaming

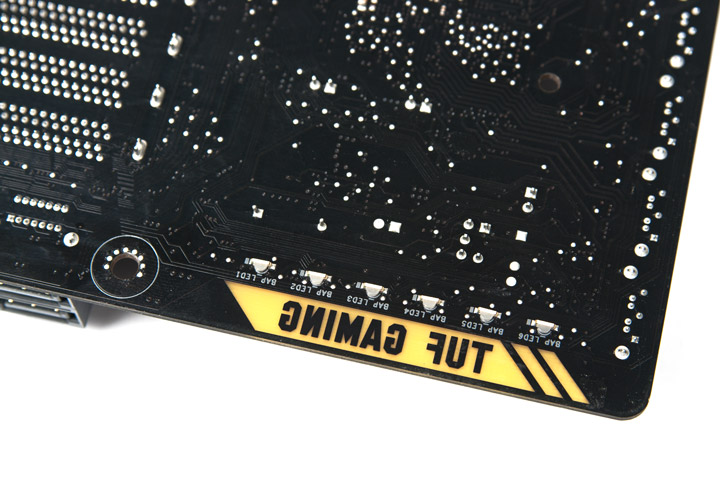

Выделить можно шесть светодиодов, направленных в сторону и оснащённых рассеивающей свет линзой.

ASUS TUF B450M-Pro Gaming

Участок с иллюминацией — единственный, а габаритная видеокарта его накроет фактически полностью. Для расширения системы подсветки придётся воспользоваться собственным арсеналом дополнительных устройств и парой четырёхконтактных площадок для них на плате.

ASUS TUF B450M-Pro GamingASUS TUF B450M-Pro Gaming

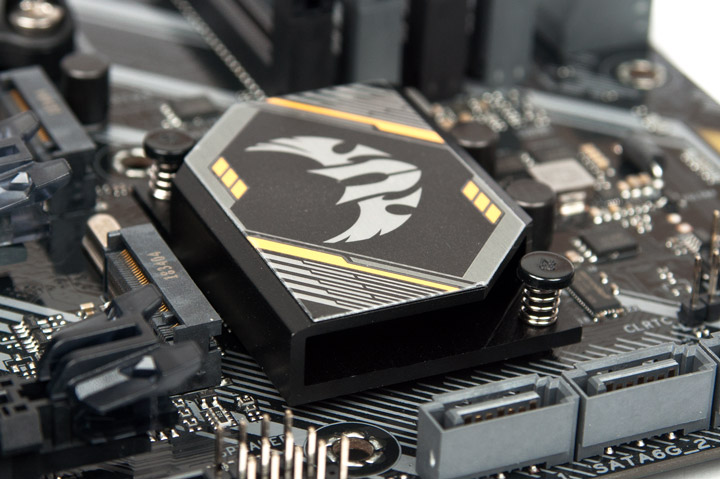

Шанс быть накрытым у радиатора хаба ещё выше, потому его имиджевой составляющей выделили совершенно символическую роль. Он здесь есть и этого для работоспособности изделия вполне достаточно.

ASUS TUF B450M-Pro Gaming

Оба посадочных места под устройства типа M.2 не оснащены фирменными радиаторами, ограничение по длине там тоже одинаковое — 80 мм.

ASUS TUF B450M-Pro Gaming

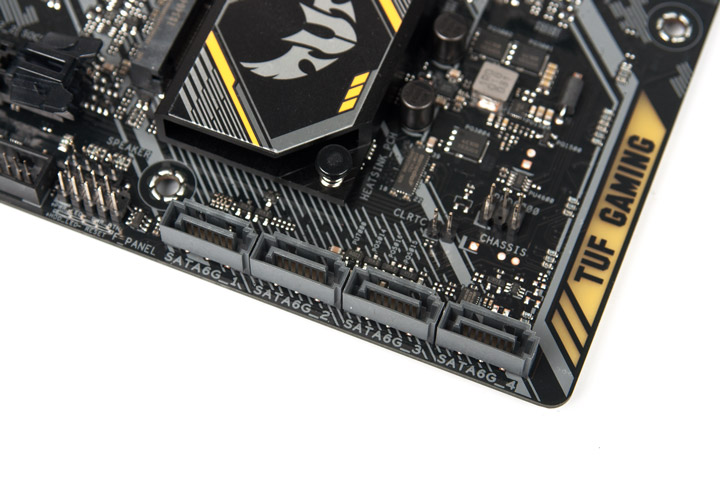

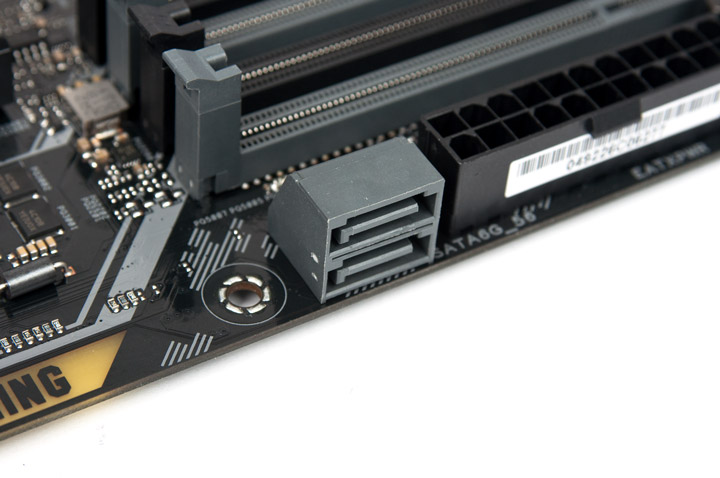

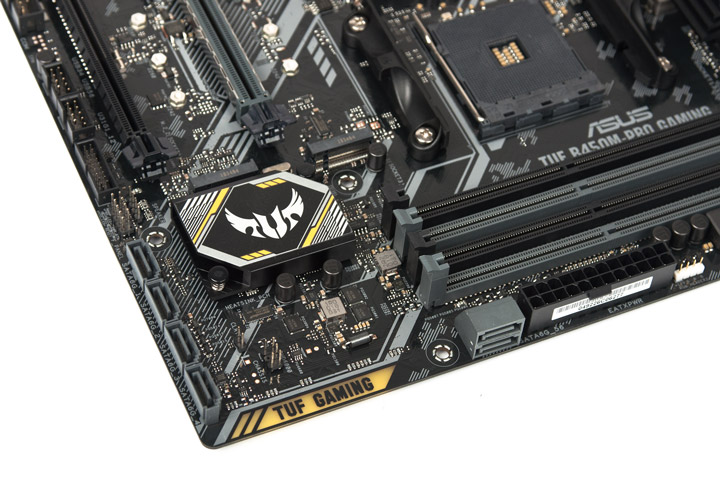

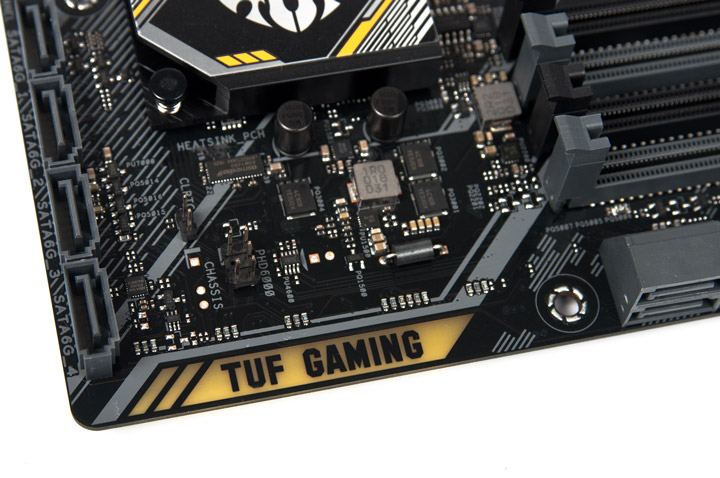

Всего есть шесть портов SATA, четыре штуки смещены к нижней грани, они поперечного типа, ещё два сдвинуты повыше, их тип уже продольный.

ASUS TUF B450M-Pro GamingASUS TUF B450M-Pro Gaming

Заготовлено три площадки для нужд корпусных кабелей USB, все поперечного типа: две — 2.0, одна — 3.1 Gen1.

ASUS TUF B450M-Pro Gaming

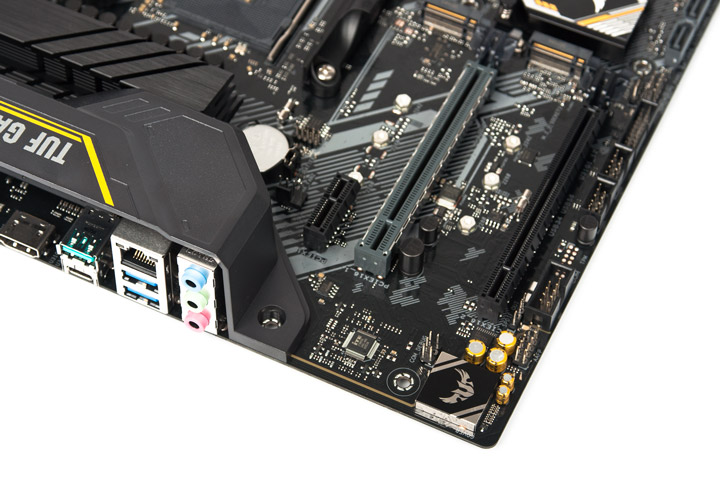

Серый слот PCI-E x16 связан с сокетом, остальные два — с хабом.

ASUS TUF B450M-Pro Gaming

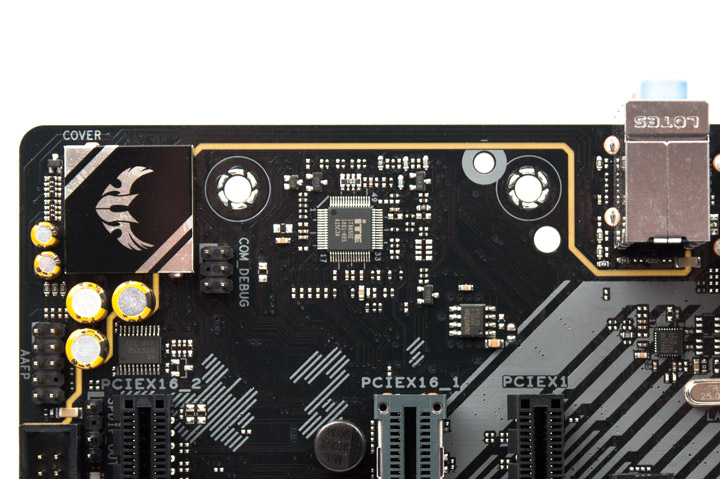

Звуковой кодек защищён экраном, компанию ему составляет небольшая группа конденсаторов специального типа.

ASUS TUF B450M-Pro Gaming

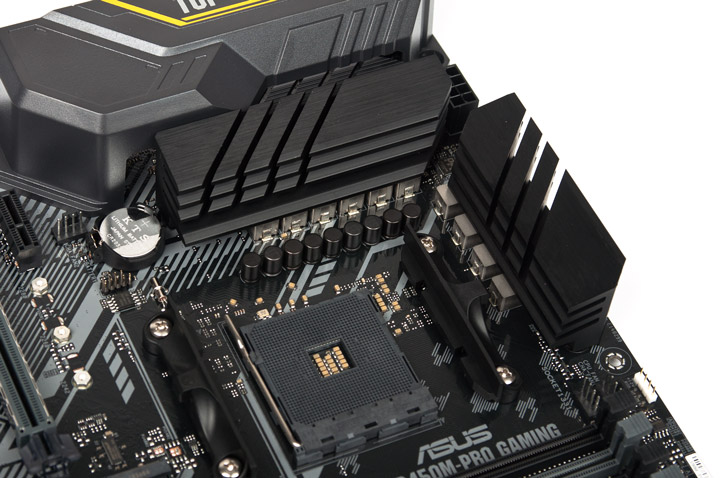

Массивные и ребристые радиаторы не несут угрозу совместимости с процессорными кулерами из-за своей высоты, всё выполнено в разумных пределах.

ASUS TUF B450M-Pro Gaming

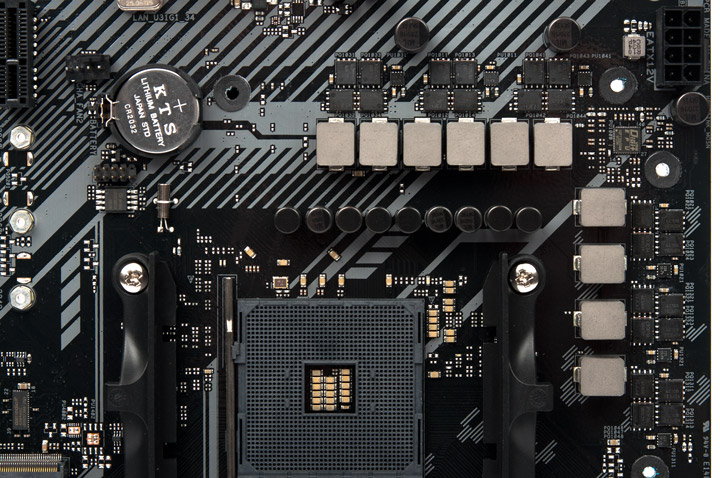

Построение стабилизатора напряжений CPU и SOC существенно не изменилось, воспользовались прежней схемой, которая встречалась во всех недорогих платах, участвовавших в наших обзорах, её лишь усилили. Тот же ШИМ-контроллер — перемаркированный ASP1106GGQW, те же транзисторы — NTMFS4C10B и NTMFS4C06B производства ON Semiconductor, прежние «4+2 фазы», вот только теперь в состав каждой входит удвоенное число силовых элементов. Для процессорного напряжения нарастили и количество дросселей. Выделить можно наличие шести дискретных управляющих драйверов. Все транзисторы поделили поровну, отведя по 12 штук под каждый из охладителей. Вскоре узнаем, как всё это повлияло на поведение VRM и его температурный режим.

ASUS TUF B450M-Pro GamingASUS TUF B450M-Pro Gaming

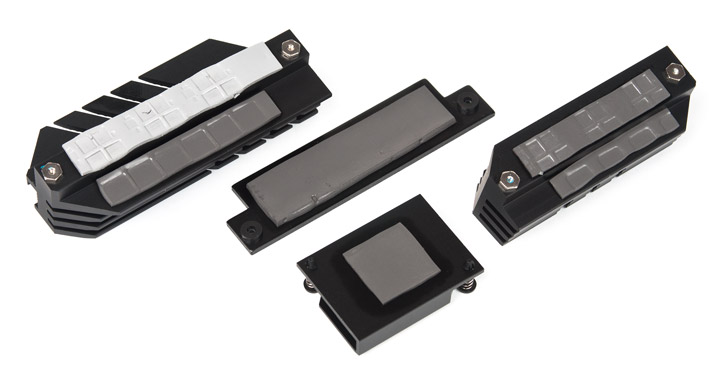

Основная термопрокладка, та, что посветлее, напоминает применяющиеся в структуре видеокарт, остальные — более грубые (плотные), а входящая в состав прижимной планки ещё и необычайно толстая. На большем, то есть основном радиаторе проблем с площадью теплоотвода и термосубстанций практически нет, а вот на вспомогательном налицо экономия на обоих факторах, особо обидно подметить неполноценный контакт с транзисторами именно нижнего «плеча», где нагрузка — наибольшая. Впрочем, на многих устройствах участок под стабилизатор напряжения SOC обходится без радиатора вообще, потому тут основной урон получила одна из «фаз» напряжения ЦП, но у неё тепловое пятно будет наиболее расширенным ввиду слабого соседства с чем-то более горячим, потому, в целом, всё здесь в пределах допустимого.

ASUS TUF B450M-Pro Gaming

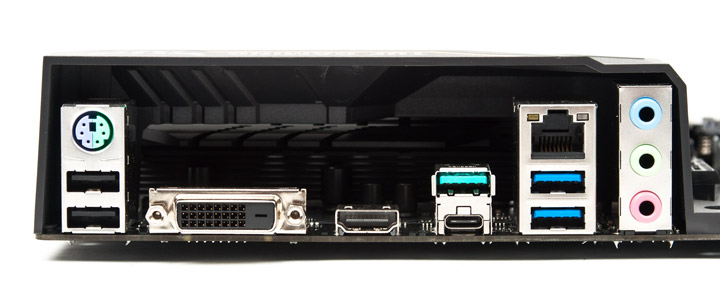

Конфигурация портов на задней панели — одна из слабых сторон продукта. Может ли состав здесь быть лучше, чем у более дорогой ASUS TUF X470-Plus Gaming? Вероятно, нет, потому удивляться особо не стоит. Ключевые выходы тут есть, а их количество достаточно для использования ПК в конфигурации без особых претензий на максимализм.
