Обзор материнской платы ASUS TUF X470-Plus Gaming для процессоров Ryzen

После анонса новых продуктов AMD — процессоров Ryzen «двухтысячной» серии и хабов модели X470 — прошло немало времени, а украинская розница наполняется соответствующими материнскими платами крайне неспешно. Компания ASUS, один из самых крупных игроков на рынке, смогла заполнить все ниши, и сегодня мы будем знакомиться с ее наиболее дешёвым устройством, доступным для приобретения. О серии продуктов TUF Gaming и общей идее обновлённой концепции мы уже говорили в обзоре модели TUF Z370-Pro Gaming, нынешняя плата, имеющая суффикс «Plus», судя по ознакомительному слайду, не включает максимальные возможности (серии), но более «заряжённой» версии производитель ещё не представил. Устройство, имеющее суффикс «Pro», доступно в семействе Prime, а его ценник установлен заметно выше.

ASUS TUF X470-Plus Gaming

Получается, перед нами буквально стартовая версия платы на базе AMD X470 от ASUS, снабжённая налётом «гейминга». Дополнительных контроллеров нет, все слоты обеспечены функциональными возможностями хаба и CPU (APU). Гнездо для подключения светодиодного оборудования всего одно, разъёмов SATA — шесть, компактных M.2 — два. Больше деталей о продукте можно найти в сводной таблице ниже.

Модель ASUS TUF X470-Plus Gaming
Официальная страница продукта в Сети asus.com
Чипсет AMD X470
Процессорный разъём AMD AM4
Процессоры AMD Series: Athlon X4, A6, A8, A10, A12, Ryzen 3, Ryzen 5, Ryzen 7
Память 4 DIMM DDR4 SDRAM 2133/2400/2666/2800*/2933*/3000*/3200*(OC), максимум 64 ГБ
Слоты PCI-E 1 x PCI Express 3.0 x16 (x16) — CPU
1 x PCI Express 3.0 x16 (x8) — APU/Athlon
1 x PCI Express 2.0 x16 (x4) — X470
3 x PCI Express 3.0 x1 — X470
M.2 1 x PCI Express 3.0 x4, SATA (Key M, 2242/2260/2280/22110) — CPU
1 x SATA (Key M, 2242/2260/2280/22110) — APU/Athlon
1 x PCI Express 3.0 x2, SATA (Key M, 2242/2260/2280) — X470
Встроенное видеоядро (в APU) Radeon Series: Vega, R7, R5
Видеоразъёмы HDMI 1.4b, DVI-D
Количество подключаемых вентиляторов 5x 4pin
Порты PS/2 1 (клавиатура/мышь)
Порты USB 2 х 3.1 Gen2 (2 разъёма на задней панели, X470)
3 х 3.1 Gen1 (3 разъёма на задней панели (1x C), CPU/APU/Athlon)
4 х 3.1 Gen1 (разъёмов на задней панели нет, X470)
6 x 2.0 (2 разъёма на задней панели, X470)
VR Ready +
Serial ATA 6 x SATA 6 Гбит/с (X470)
RAID 0, 1, 10 (SATA, X470)
Встроенный звук Codec — Realtek ALC887 (7.1, HDA)
S/PDIF Разъём на плате (выход)
Сетевые возможности Realtek 8111H (Gigabit Ethernet)
COM 1 (внутренний)
TPM
UEFI AMI UEFI
Форм-фактор ATX
Размеры, мм 305 x 244
Дополнительные возможности поддержка AMD 2-Way CrossFireX, Lighting Control Center (система подсветки ROG Aura, включая Aura RGB Strip Header)
Цена в рознице, $ 167

Упаковка и комплектация

Коробка средних размеров. Внутри плата уложена на отдельный поддон, а под ним уже располагаются аксессуары.

ASUS TUF X470-Plus Gaming

На тыльной стороне есть фото продукта и перечень основных возможностей. Тут можно встретить упоминание про DTS Custom — бонусное ПО, направленное на улучшение звука в наушниках (так выражается игровое позиционирование).

ASUS TUF X470-Plus Gaming

Комплект поставки скорее базовый, есть:

  • руководство пользователя, в котором подробно проиллюстрированы и описаны подпункты UEFI (на английском языке);
  • сертификат качества (надёжности) TUF-компонентов;
  • диск с драйверами и фирменным ПО;
  • купон со скидкой для выполнения процедуры оплетения проводов (раундинга);
  • комплект из пары винтов и стоек для устройств формата M.2;
  • заглушка для корпуса с тиснением символов и иконок обозначения гнёзд. Обратная часть оклеена шумопоглащающим материалом;
  • два кабеля SATA 6Gb/s, один из которых с Г-образным разъёмом на одном из концов;
  • две наклейки для корпуса с логотипом TUF, три — для батарейки.
ASUS TUF X470-Plus Gaming

Внешний вид

Размеры платы соответствуют стандарту ATX, в распоряжении пользователя будет всего восемь точек под крепёжные корпусные винты. Нет никаких вспомогательных переключателей и кнопок (отсутствует даже фирменная MemOK!), также нет индикатора кодов POST или облегченной версии вида Q-LED. Сброс набора настроек, при необходимости, проводится путём замыкания пары контактов. Словом, перед нами изделие для разовой сборки и настройки ПК.

ASUS TUF X470-Plus Gaming

Подсветка набрана десятком многоцветных светодиодов, они распаяны вдоль правого края устройства. На задней стороне кроме них элементов практически больше никаких нет. Усилительная пластина для кулеров — железная. Радиаторы закреплены подпружиненными пластиковыми гвоздями.

ASUS TUF X470-Plus Gaming

Площадь охладителя у хаба большая, оформление сдобрено тематической наклейкой.

ASUS TUF X470-Plus Gaming

Верхнее гнездо M.2 позволит установить устройства длиной до 11 см включительно.

ASUS TUF X470-Plus Gaming

Нижнее сможет взаимодействовать только с восьмисантиметровыми и меньше. Предустановленных охладителей нет.

ASUS TUF X470-Plus Gaming

Пара продольных выходов SATA расположилась рядом с верхним PCI-E x16, дабы подключенные кабели не конфликтовали с видеокартой.

ASUS TUF X470-Plus Gaming

Ещё четыре штуки набраны поперечными разъёмами серого цвета. Каждый из слотов M.2 сможет работать с изделиями, оснащёнными интерфейсом SATA без отбора ресурсов у только что рассмотренных шести портов.

ASUS TUF X470-Plus Gaming

Корпусные кабели USB могут подключаться к паре колодок второй ревизии интерфейса, есть ещё две — для третьего поколения.

ASUS TUF X470-Plus Gaming

Младший статус устройства сказался в том числе и на невозможности организовать конфигурацию из пары видеокарт по схеме x8+x8, все шестнадцать (восемь — для APU) линий заведены на верхний слот серого цвета. Остальные гнёзда PCI-E взаимодействуют с хабом.

ASUS TUF X470-Plus Gaming

Звуковой кодек оснащён защитным экраном и это все шаги, предпринятые для улучшения показателей этого узла. Группа из особых конденсаторов — небольшая, вспомогательных чипов — ОУ или ЦАП — нет. S/PDIF организован разъёмом на плате.

ASUS TUF X470-Plus Gaming

Козырёк над порами ввода-вывода относительно небольшой, как и радиаторы на элементах стабилизатора питания, потому вряд ли возникнут проблемы при монтаже охлаждающих конструкций для ЦП.

ASUS TUF X470-Plus Gaming

Идея построения узла VRM не нова, структура идентична применённой в модели базового уровня — Prime B350-Plus. Тот же ШИМ-контроллер — ASP1106, те же четыре канала под напряжение процессора и два — для SOC Voltage. Используются шесть внешних драйверов. Транзисторы от ON Semiconductor — NTMFS4C10B (8 шт) и NTMFS4C06B (12 шт). Элементы нижнего плеча запараллелены, а в верхнем плече такой приём есть только в паре каналов на линии SOC Voltage. Отличаются дроссели и конденсаторы, по всей видимости, тут используются более «крепкие» разновидности.

ASUS TUF X470-Plus Gaming

Если раньше проблемы были с площадью используемых термопрокладок, то в этот раз шагнули дальше и уменьшили непосредственно поверхность теплосъёмника у радиаторов, потому собственноручная замена передающего тепло материала существенно ситуацию не изменит. Площадь контакта частичная, и это лишь данность, с которой нужно примириться.

ASUS TUF X470-Plus Gaming

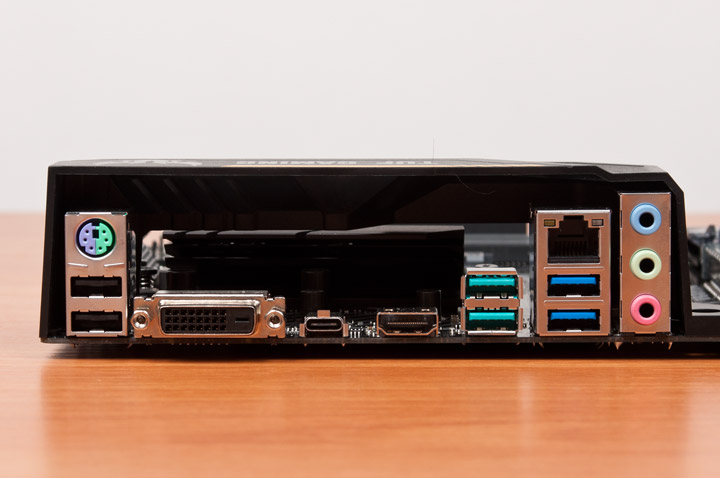

Вспоминая про начальный статус продукта в линейке производителя, наполнение панели гнёздами можно охарактеризовать как соответствующее современным требованиям. Однако я не могу не подчеркнуть очень близкое соседство выходов DVI-D и USB 2.0, использование любого из этой пары делает недоступным другой выход. Досадный просчёт или спланированный приём? Вопрос останется риторическим.

ASUS TUF X470-Plus Gaming
Как же магична в своей красоте тишина...
