Обзор материнской платы ASUS TUF B450M-Pro Gaming. Заполнение рядов

Возможности UEFI

Для обновления я использовал интегрированную в среду UEFI утилиту Ez Flash 3 и флэшку с записанным файлом последней прошивки.

ASUS TUF B450M-Pro GamingASUS TUF B450M-Pro GamingASUS TUF B450M-Pro Gaming

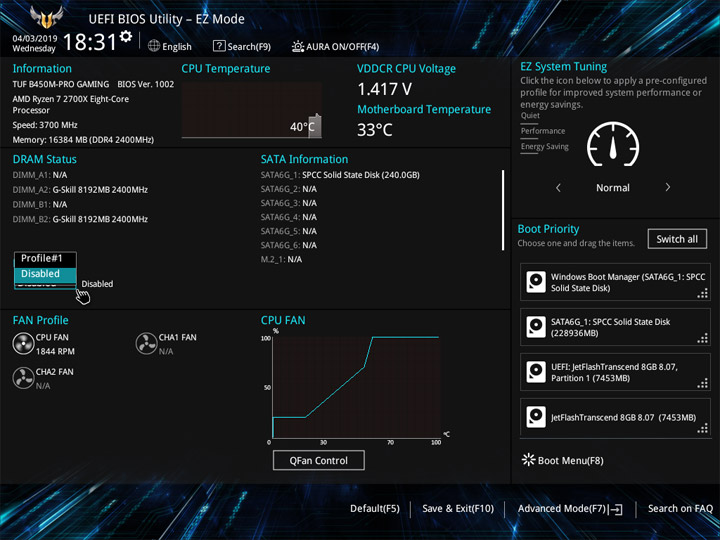

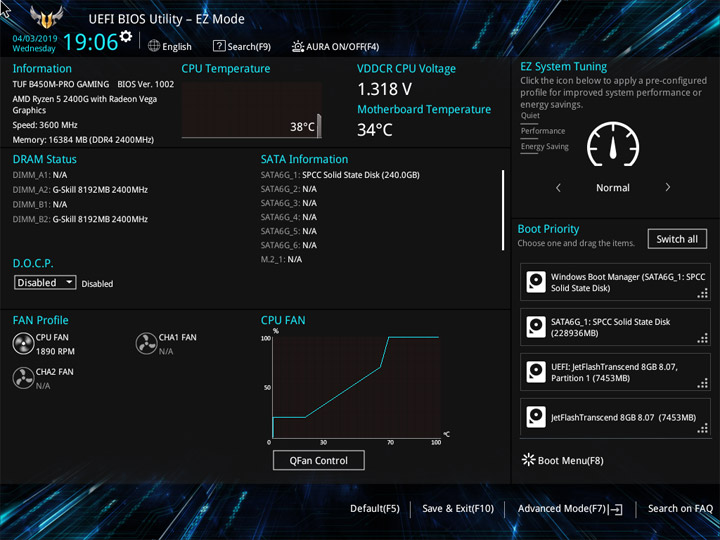

Базовый вариант отображения настроек (Ez Mode) предоставит в распоряжение механизм по активации XMP, возможность смены даты и времени, изменения приоритета среди загрузочных устройств.

ASUS TUF B450M-Pro GamingASUS TUF B450M-Pro GamingASUS TUF B450M-Pro GamingASUS TUF B450M-Pro Gaming

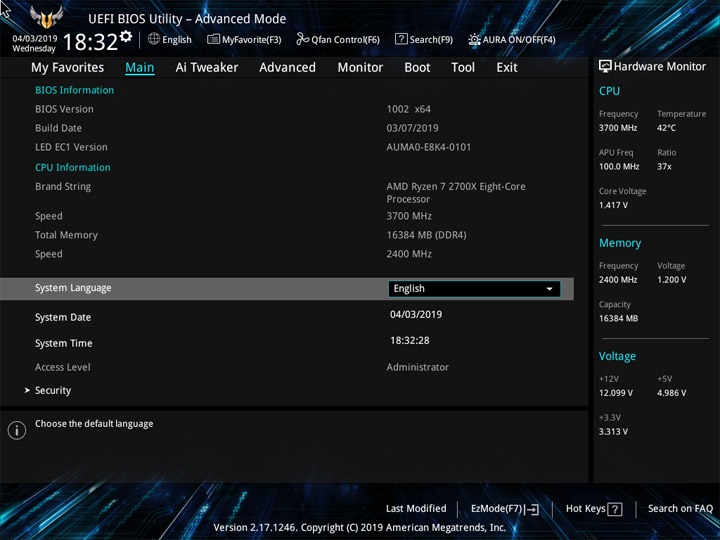

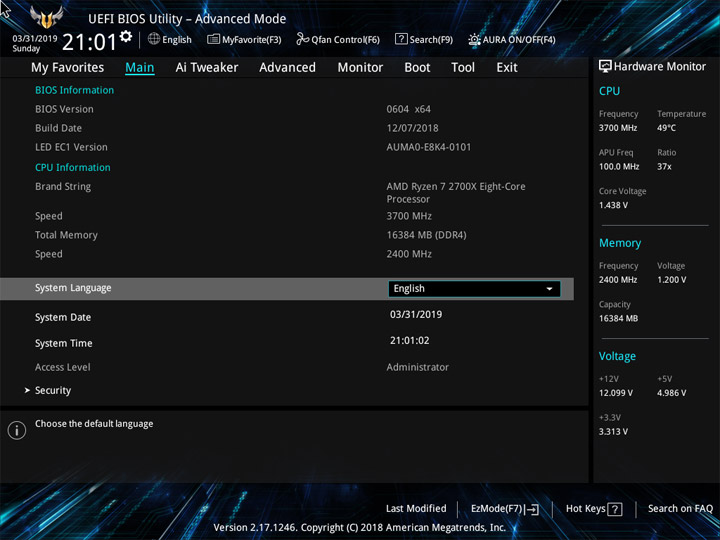

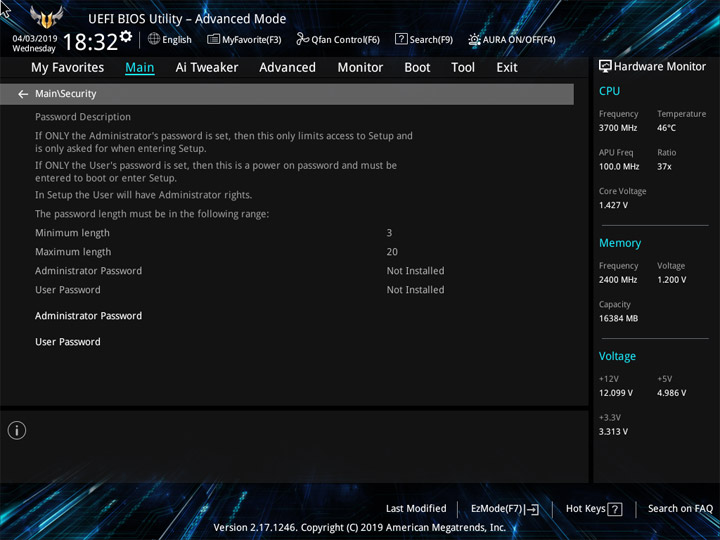

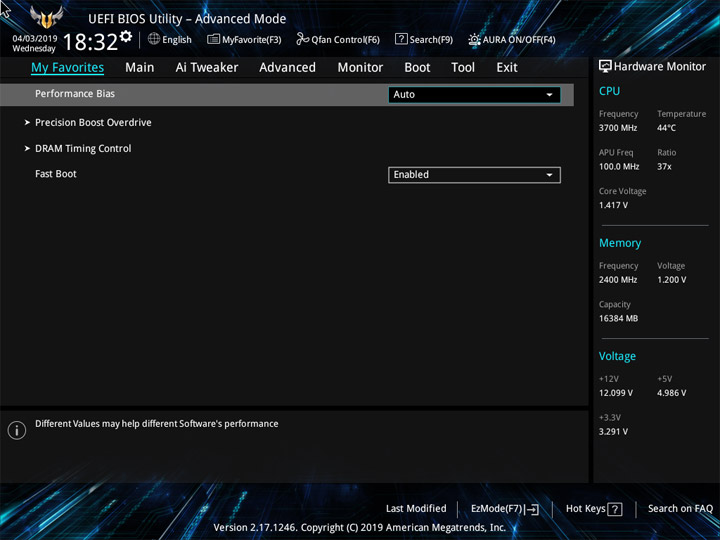

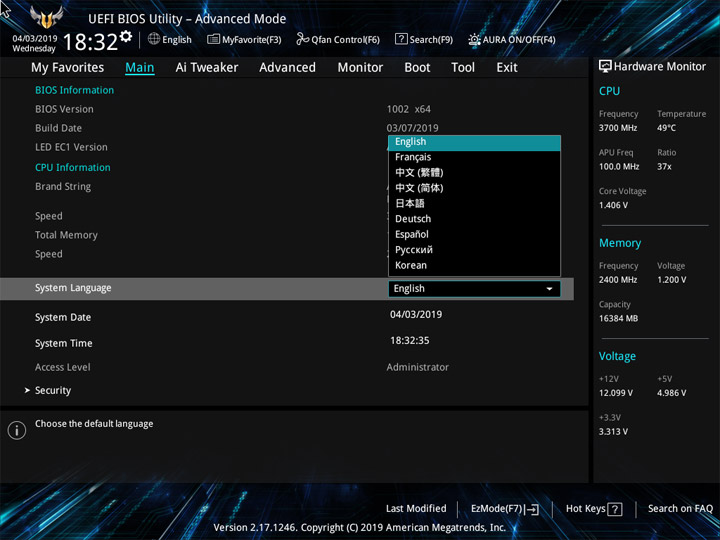

Структура Advanced Mode в точности совпадает с платами постарше. Первый раздел предусмотрен для списка избранных пунктов, его состав менять можно по своему усмотрению. На следующей странице (Main) есть выбор локализаций интерфейса, где есть и русскоязычный вариант.

ASUS TUF B450M-Pro GamingASUS TUF B450M-Pro GamingASUS TUF B450M-Pro GamingASUS TUF B450M-Pro Gaming

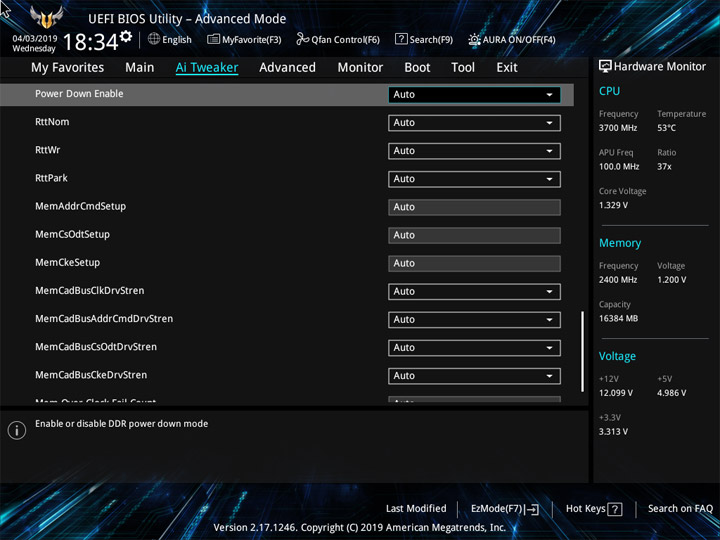

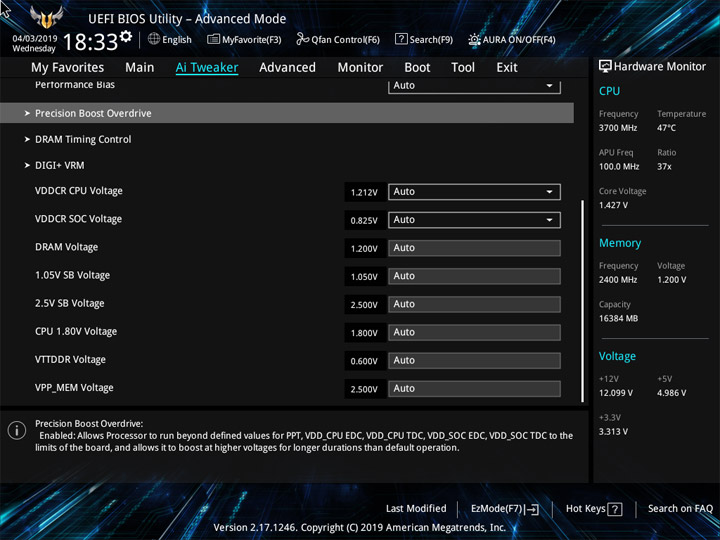

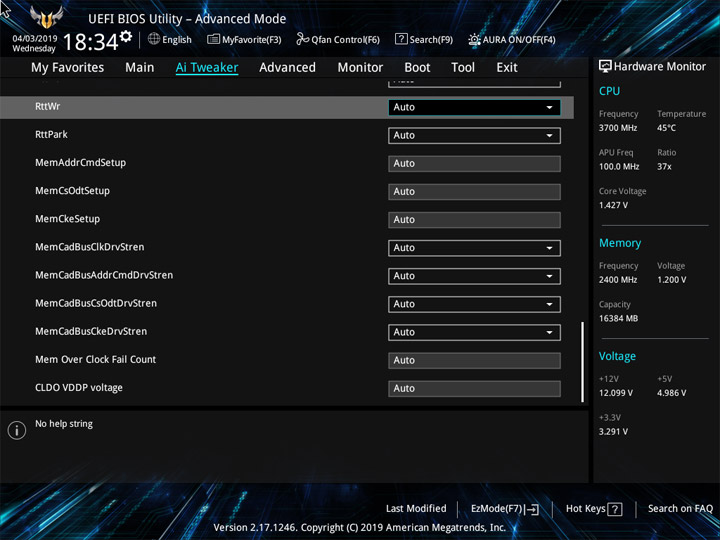

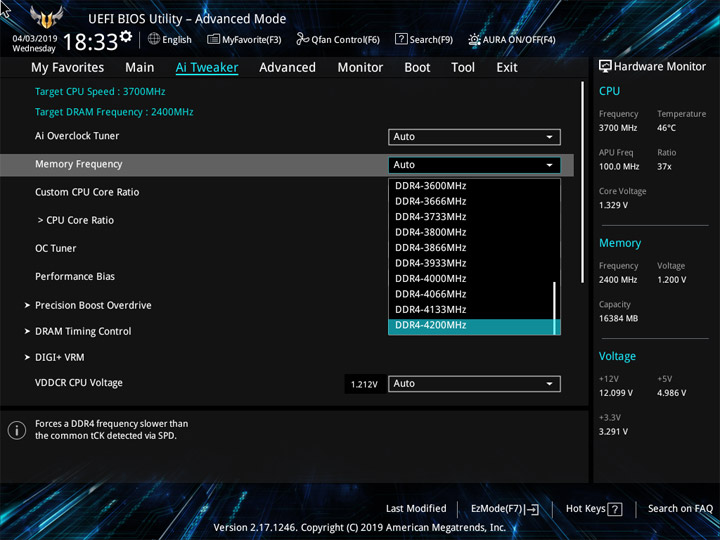

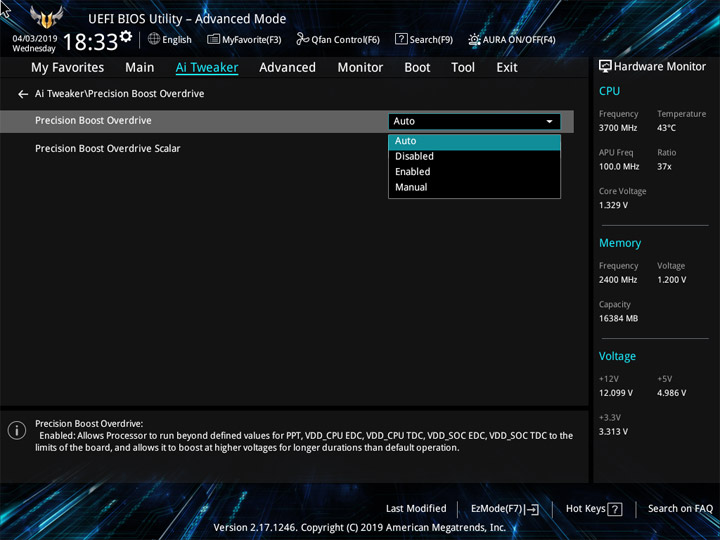

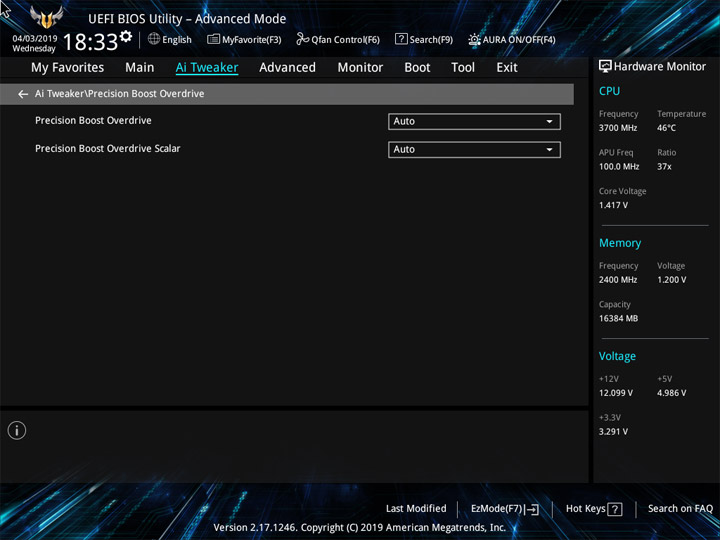

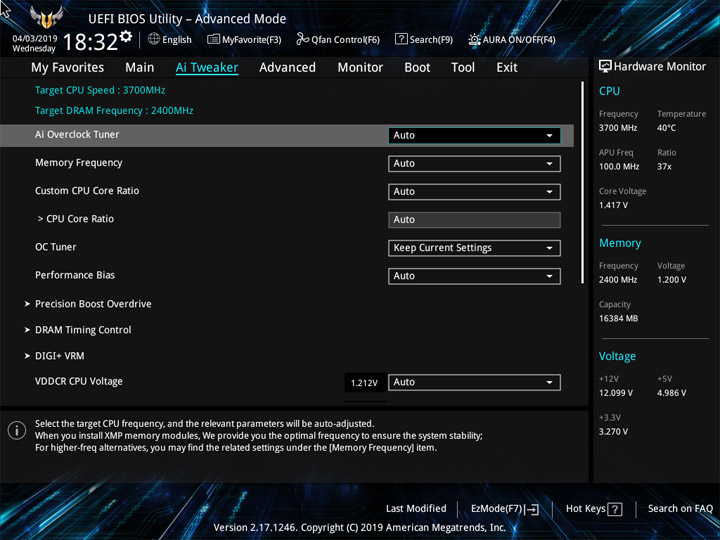

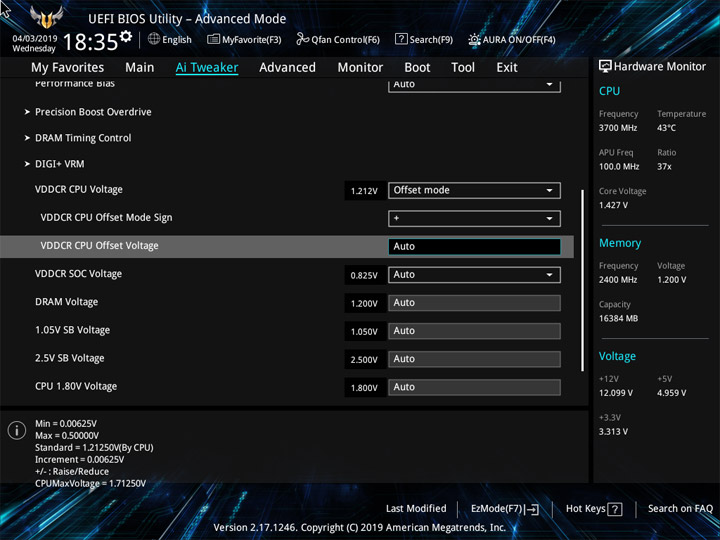

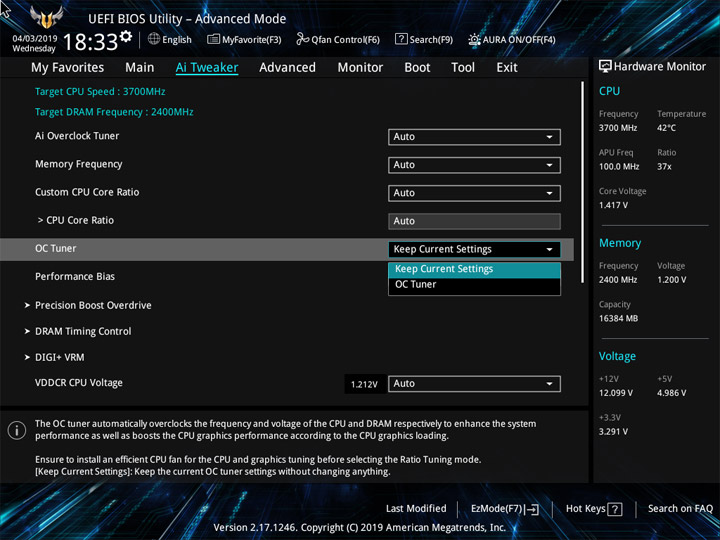

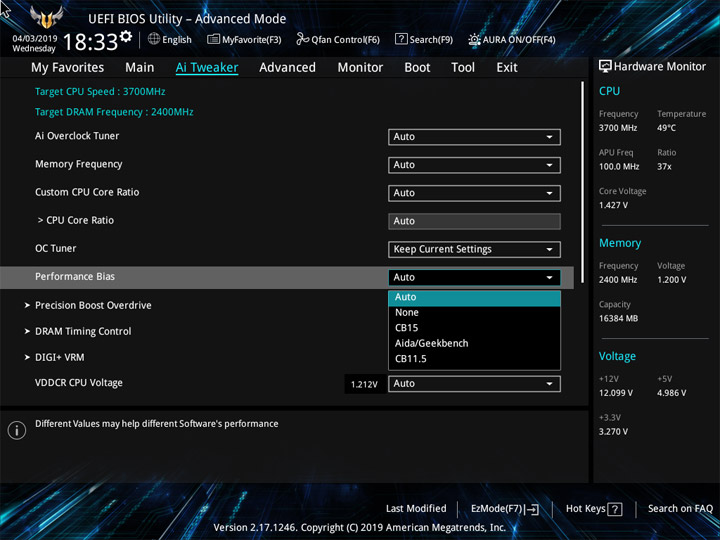

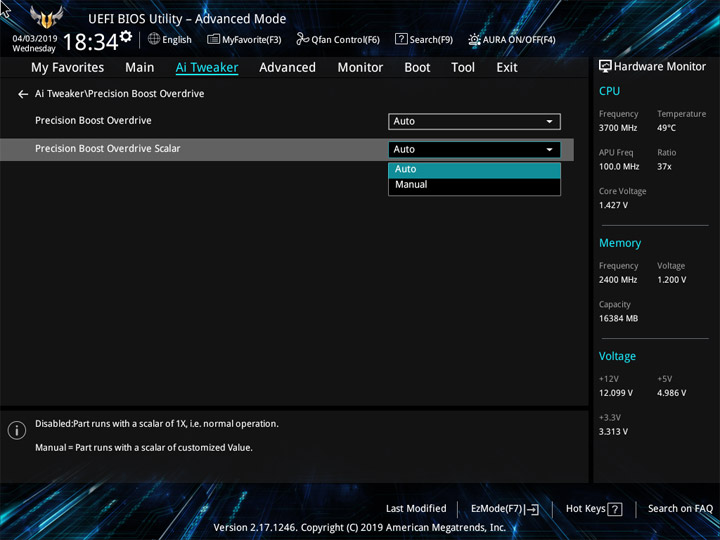

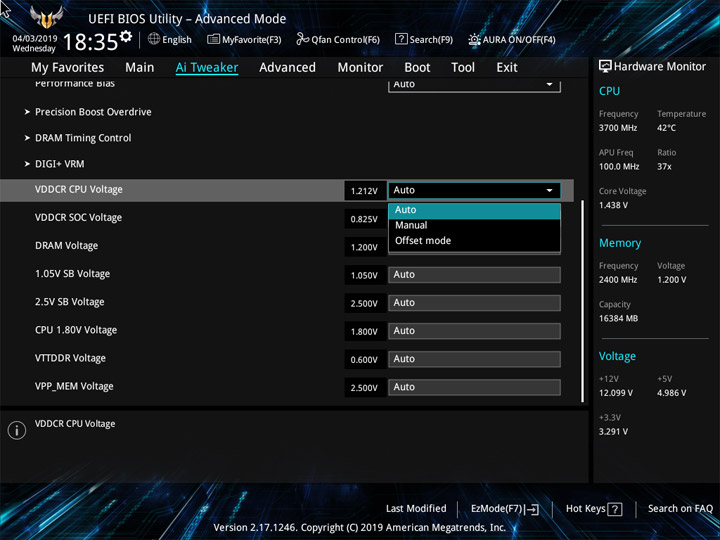

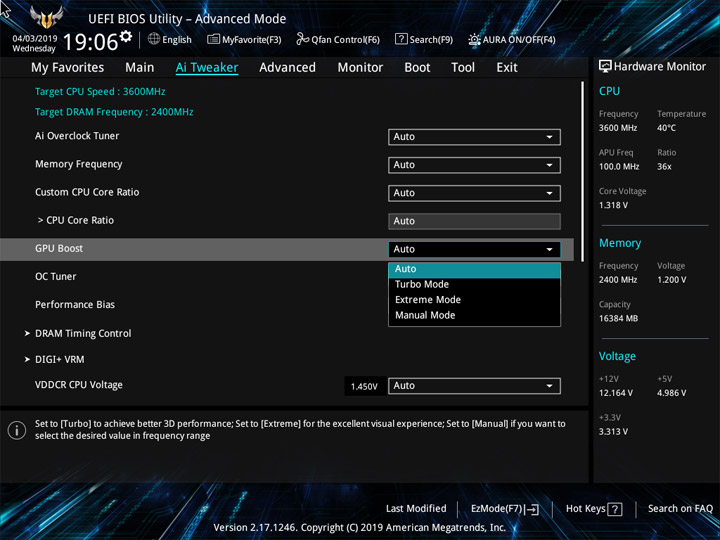

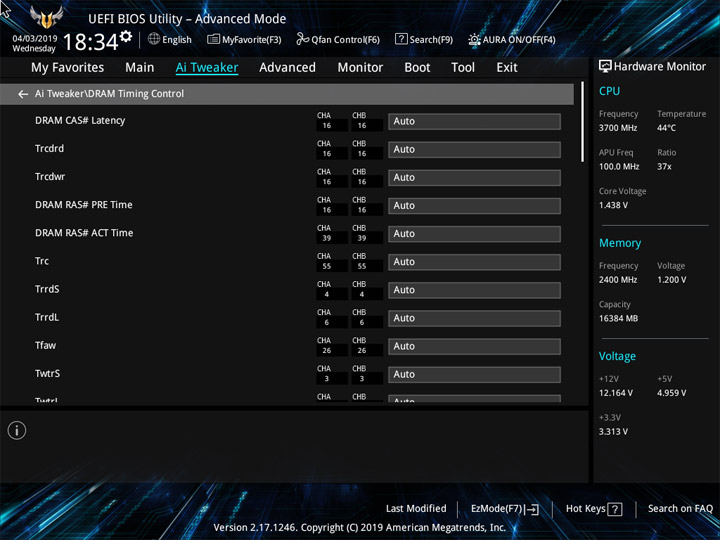

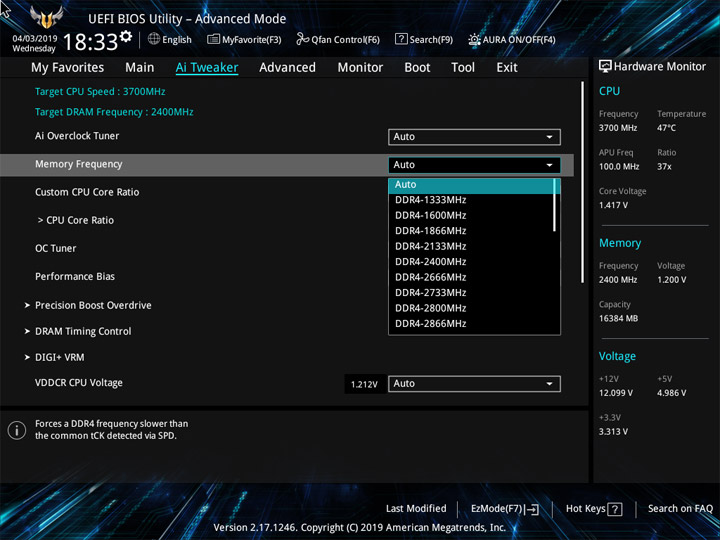

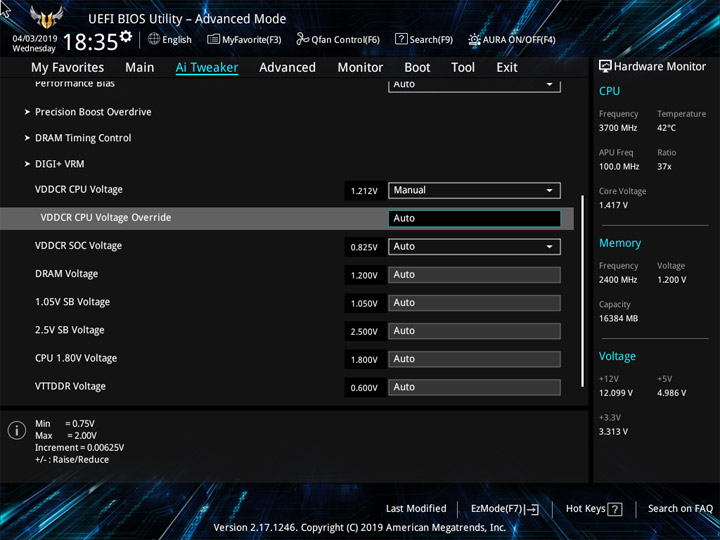

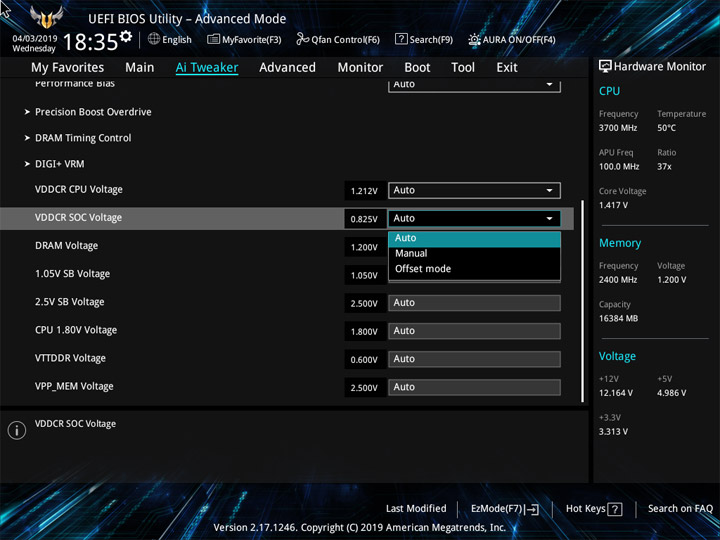

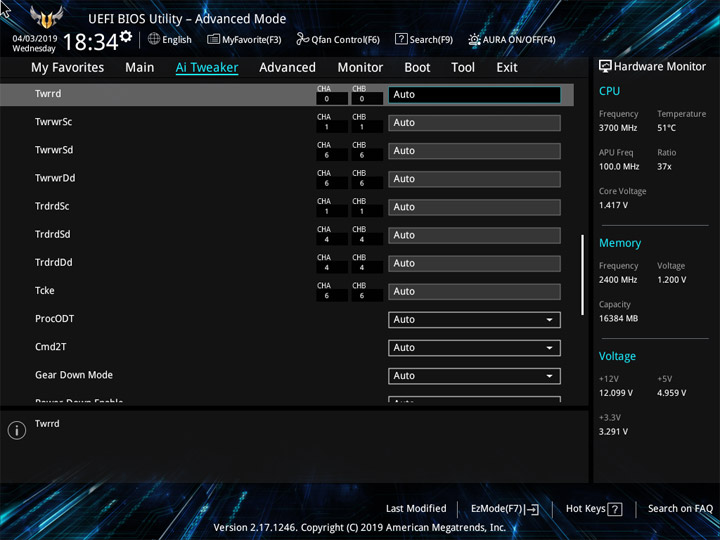

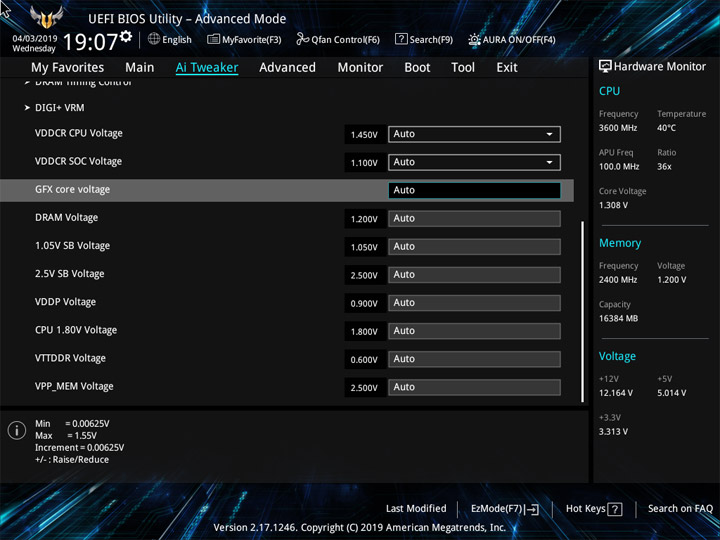

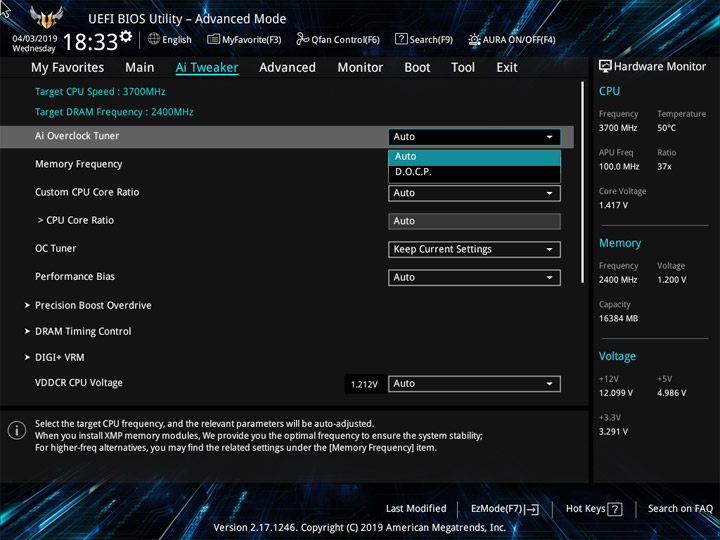

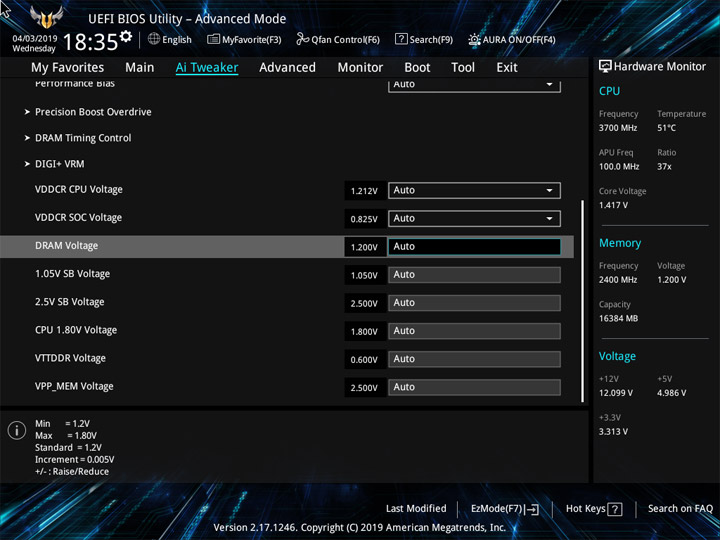

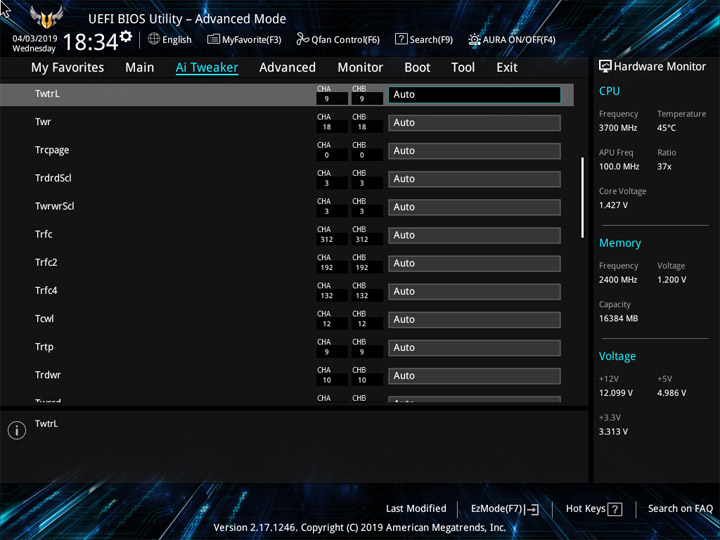

Разгонный блок Ai Tweaker предлагает немалое число напряжений для проведения экспериментов. Для CPU и SOC есть по два способа достижения желаемой величины. Фирменный разгонный сценарий носит название OC Tuner. Для разгона DRAM будут доступны различные задержки и другие вспомогательные переменные.

ASUS TUF B450M-Pro GamingASUS TUF B450M-Pro GamingASUS TUF B450M-Pro GamingASUS TUF B450M-Pro GamingASUS TUF B450M-Pro GamingASUS TUF B450M-Pro GamingASUS TUF B450M-Pro GamingASUS TUF B450M-Pro GamingASUS TUF B450M-Pro GamingASUS TUF B450M-Pro GamingASUS TUF B450M-Pro GamingASUS TUF B450M-Pro GamingASUS TUF B450M-Pro GamingASUS TUF B450M-Pro GamingASUS TUF B450M-Pro Gaming

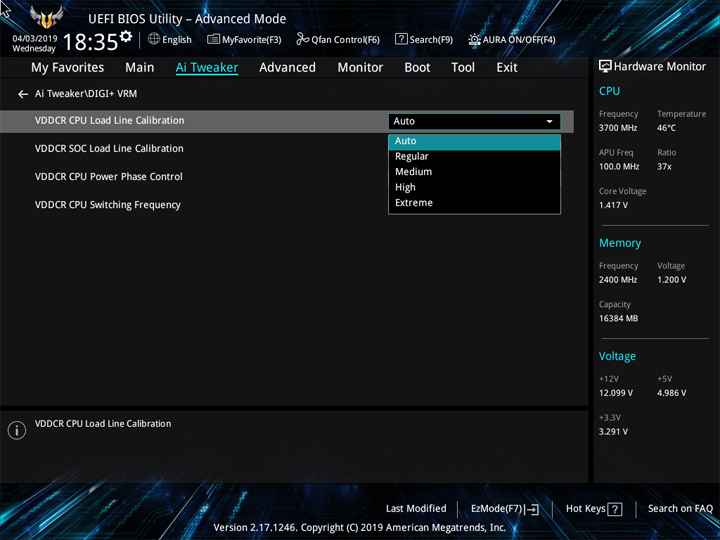

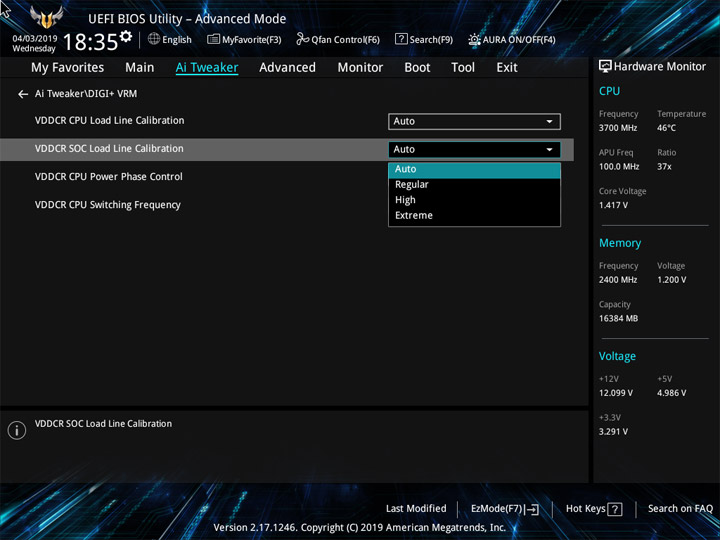

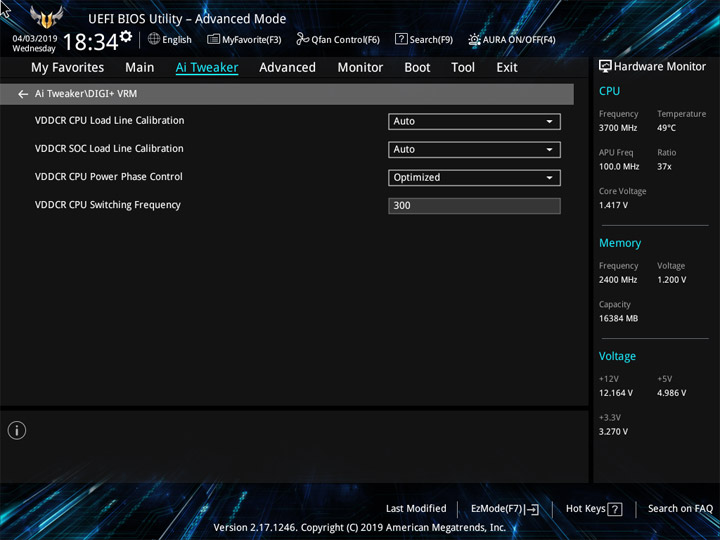

Заготовлено несколько профилей LLC и для CPU, и для SOC Voltage.

ASUS TUF B450M-Pro GamingASUS TUF B450M-Pro GamingASUS TUF B450M-Pro GamingASUS TUF B450M-Pro GamingASUS TUF B450M-Pro GamingASUS TUF B450M-Pro GamingASUS TUF B450M-Pro GamingASUS TUF B450M-Pro Gaming

Ключевые возможности устройства под оверклокинг для наглядности собраны в таблице.

Параметр Диапазон регулировки Шаг
CPU Core Ratio (Multiplier) 32–63,75 0,25
VDDCR CPU Load Line Calibration Auto/Regular/Medium/High/Extreme
VDDCR CPU Voltage Override (В) 0,75–2,00 0,00625
VDDCR CPU Offset Voltage (В) (+/–) 0,00625–0,5 0,00625
VDDCR SOC Load Line Calibration Auto/Regular/High/Extreme
VDDCR SOC Voltage Override (В) 0,75–1,75 0,00625
VDDCR SOC Offset Voltage (В) (+/–) 0,00625–0,5 0,00625
Memory Frequency (МГц) 1333–2400, 2666–4200 266,7, 66,7
DRAM Voltage (B) 1,2–1,8 0,005
CPU 1.80V Voltage (В) 1,8–1,85 0,05
GFX clock frequency (МГц) 500–6500 20
GFX core voltage (В) 0,00625–1,55 0,00625

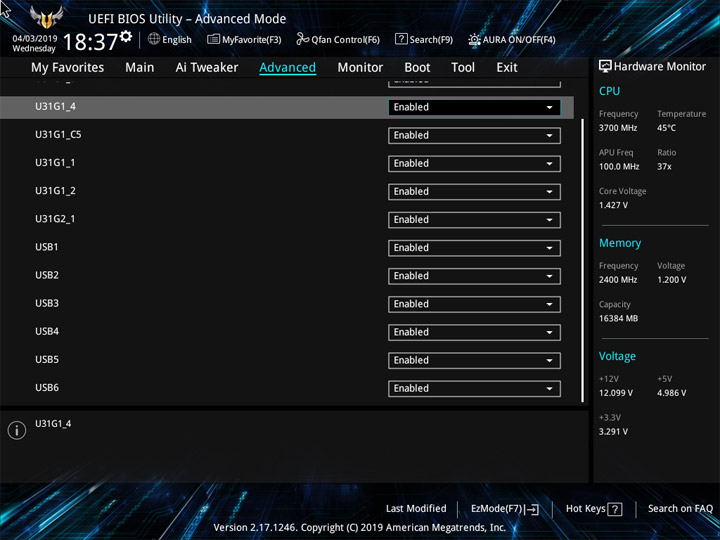

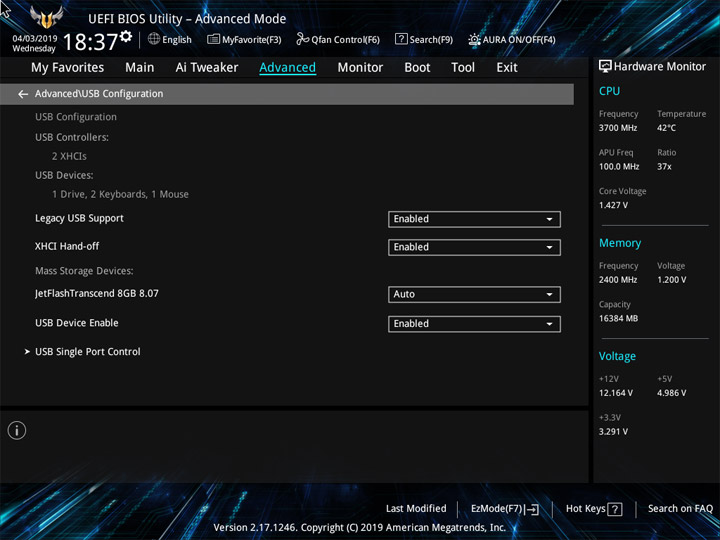

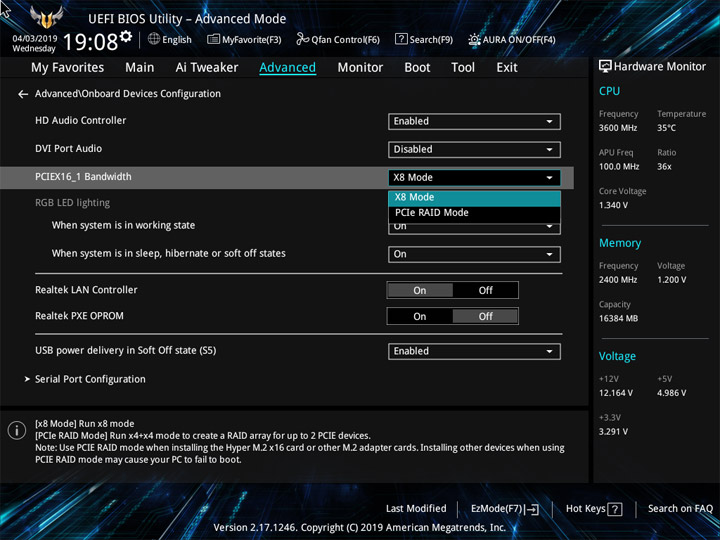

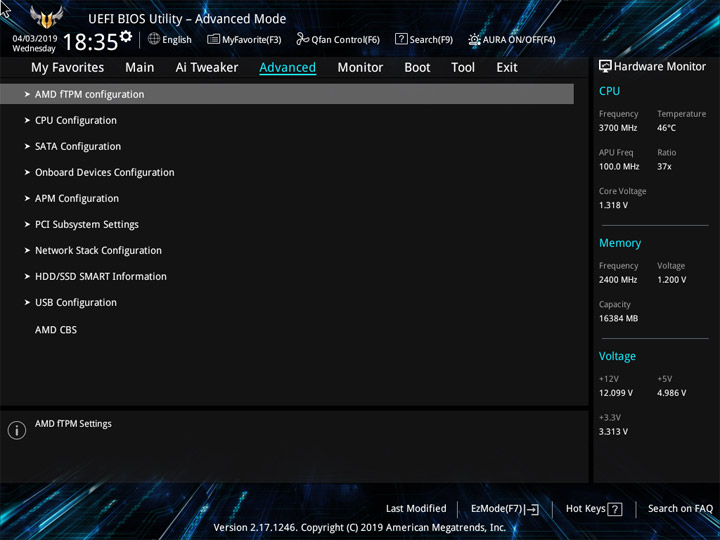

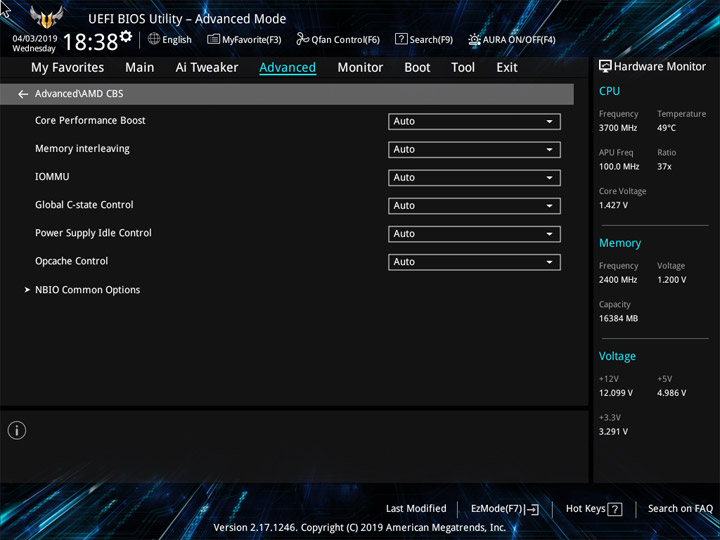

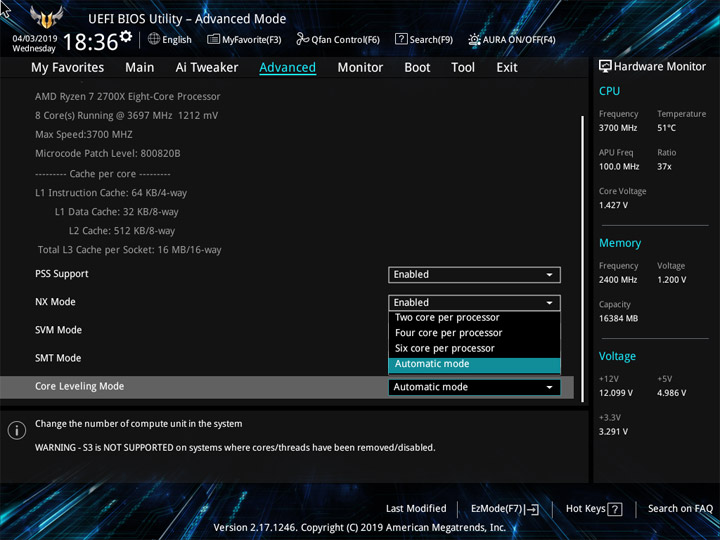

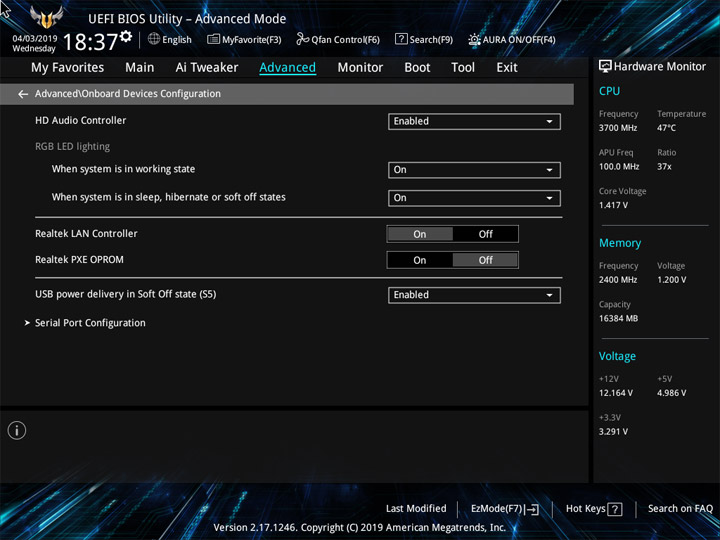

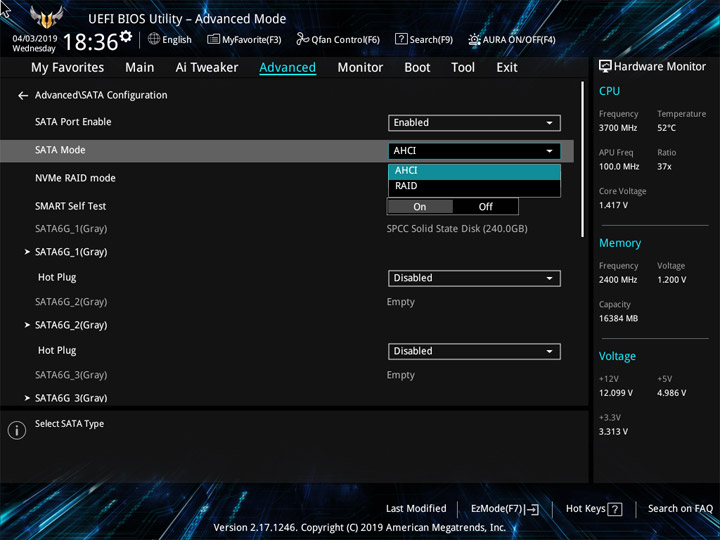

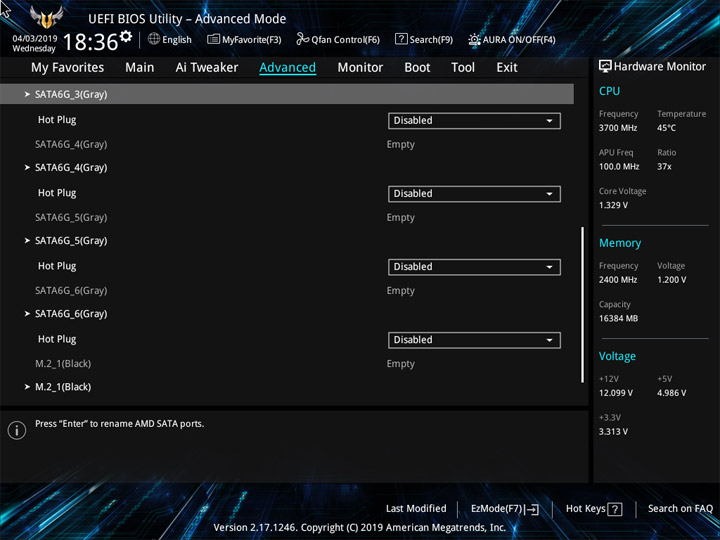

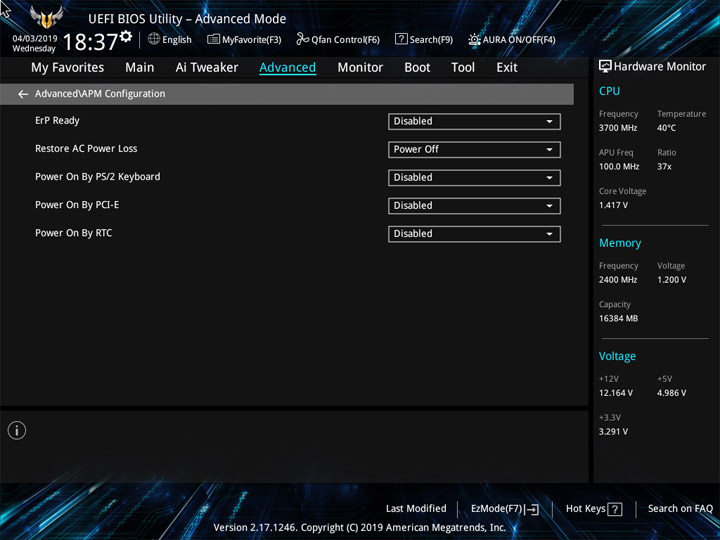

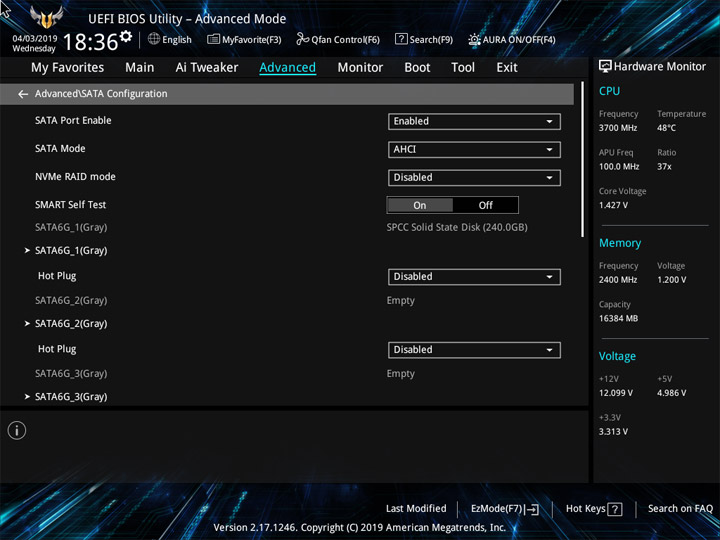

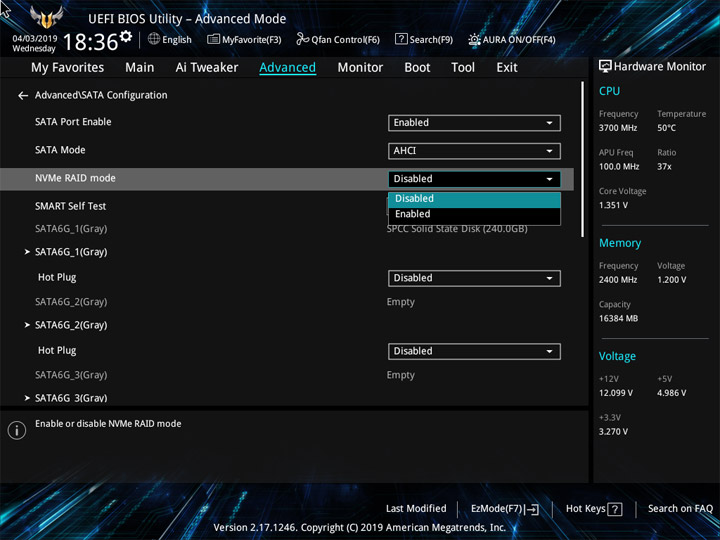

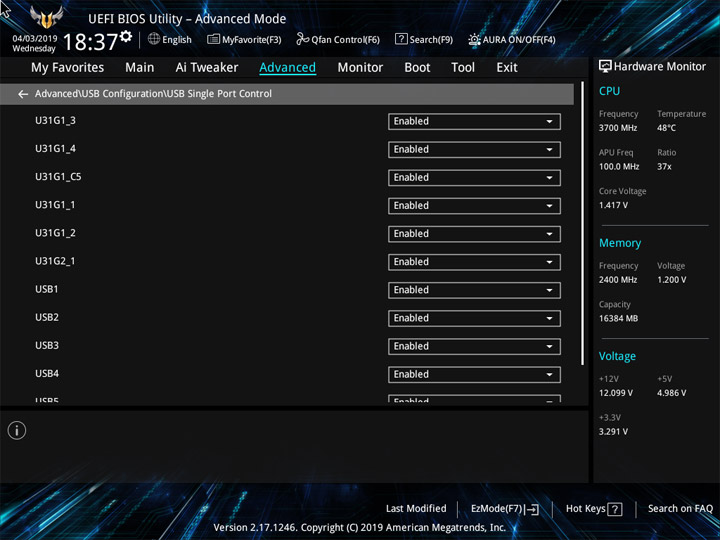

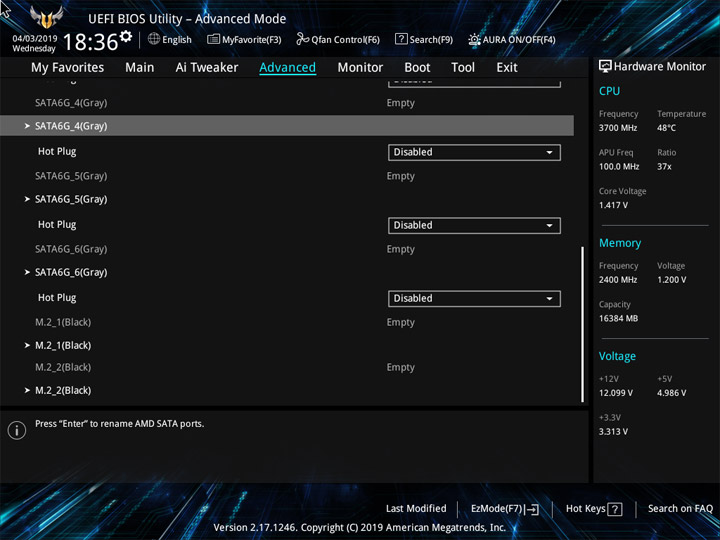

Раздел Advanced предназначен для контроля работы прочей периферии.

ASUS TUF B450M-Pro GamingASUS TUF B450M-Pro GamingASUS TUF B450M-Pro GamingASUS TUF B450M-Pro GamingASUS TUF B450M-Pro GamingASUS TUF B450M-Pro GamingASUS TUF B450M-Pro GamingASUS TUF B450M-Pro GamingASUS TUF B450M-Pro GamingASUS TUF B450M-Pro GamingASUS TUF B450M-Pro GamingASUS TUF B450M-Pro GamingASUS TUF B450M-Pro Gaming

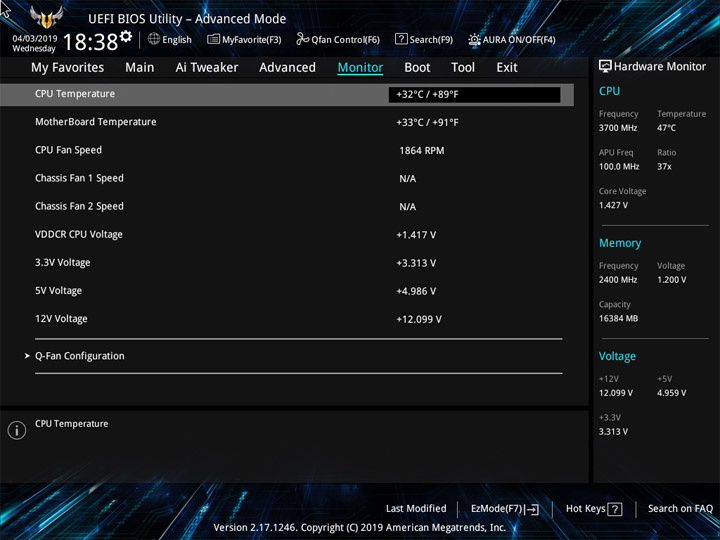

Рубрика по наблюдению за системными параметрами весьма скромная — два температурных показателя, три таходатчика, четыре ключевых напряжения. Отслеживать величину DRAM Voltage нельзя.

ASUS TUF B450M-Pro Gaming

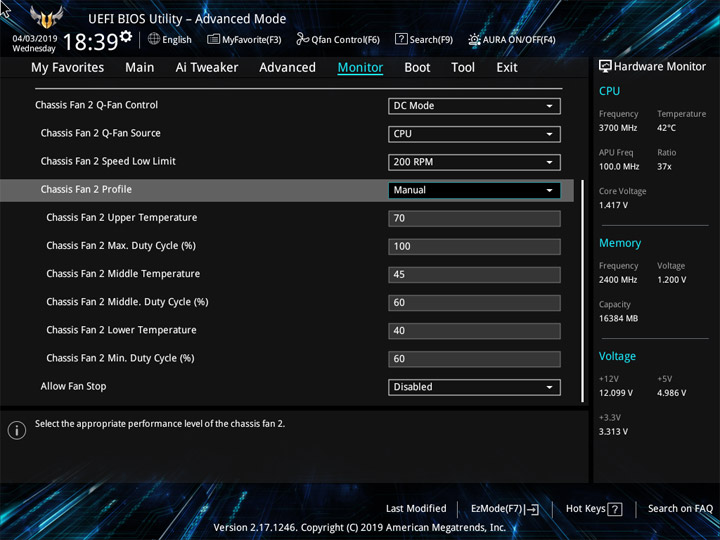

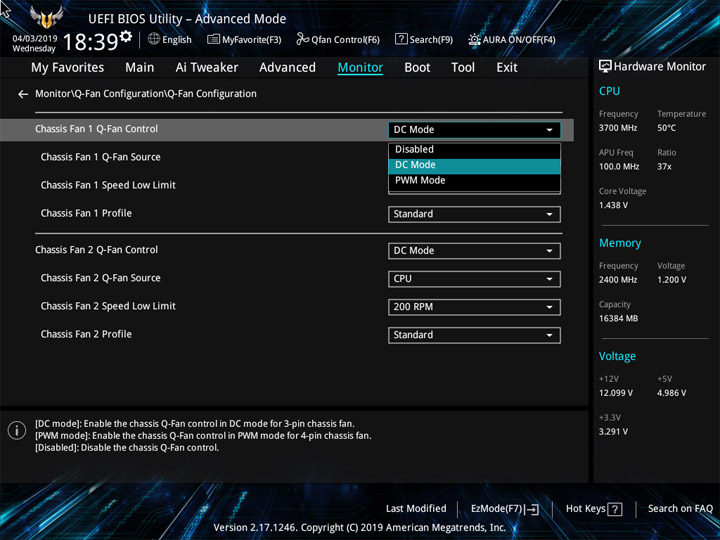

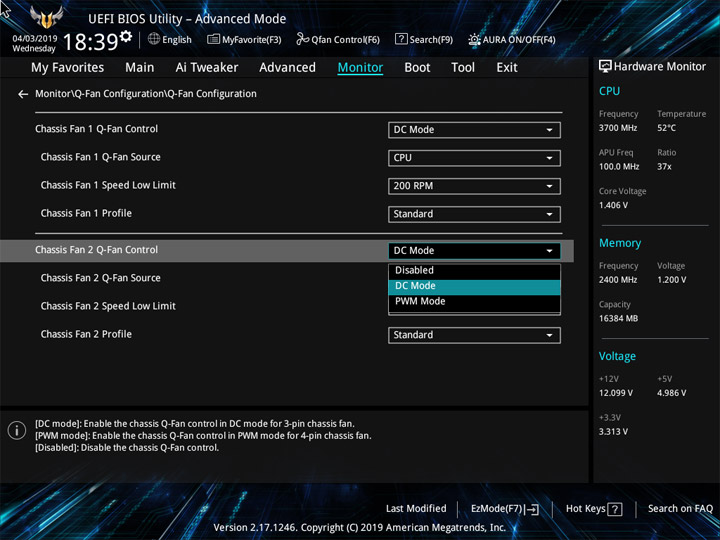

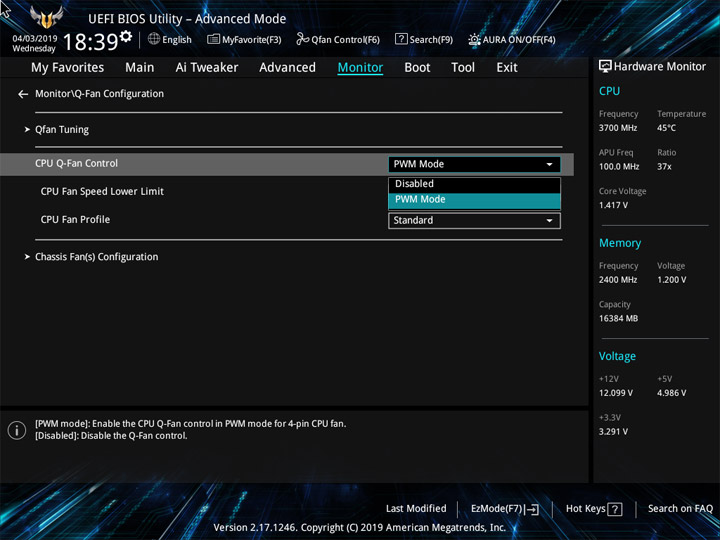

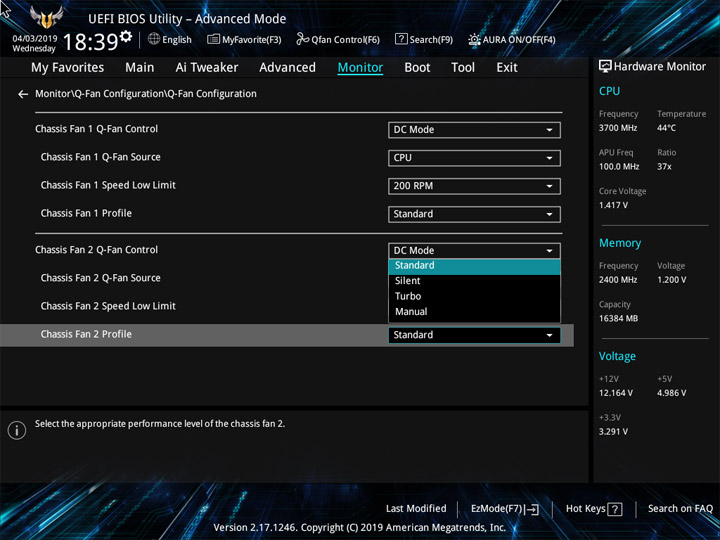

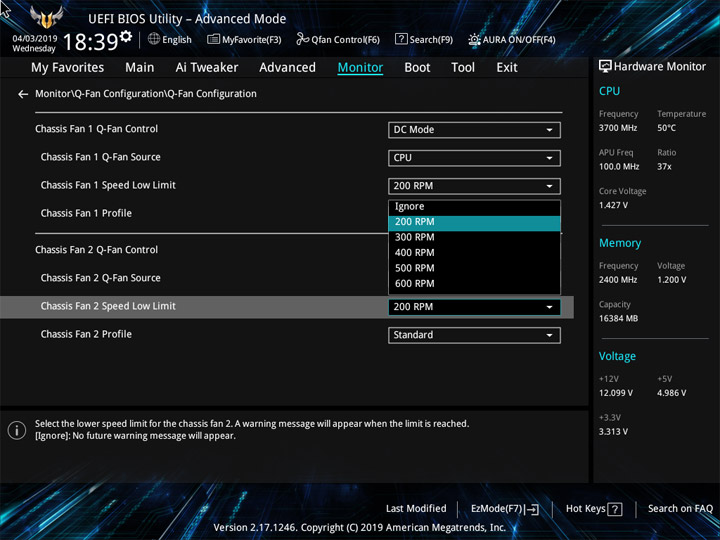

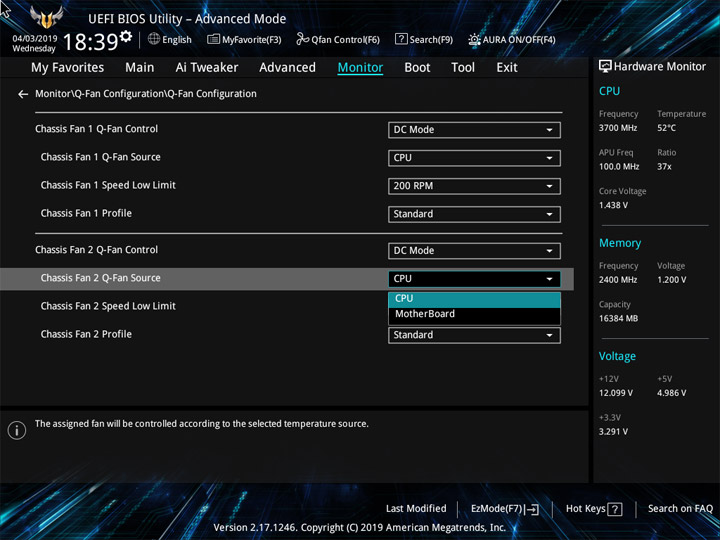

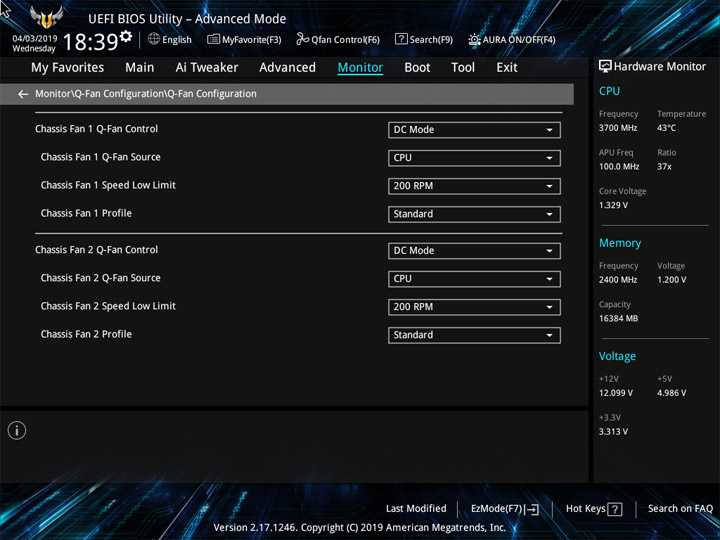

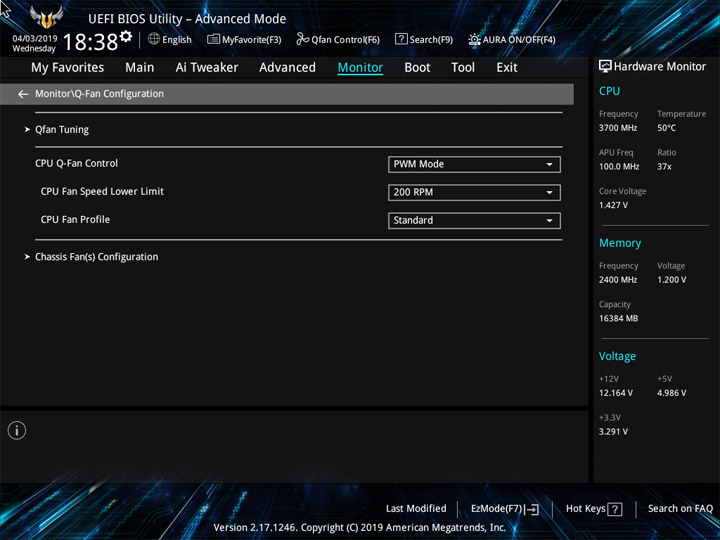

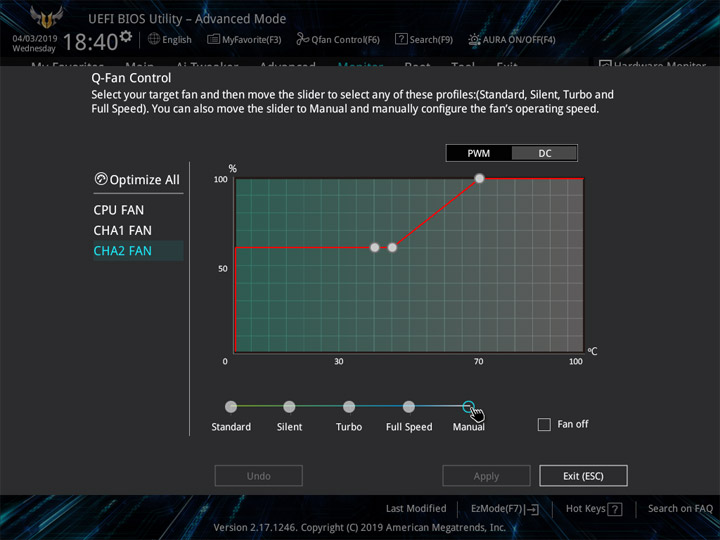

Процессорный охладитель сможет замедлиться лишь в случае использования четырёхпроводного вентилятора, для двух системных площадок предусмотрен выбор (между режимами DC и PWM). Отладить алгоритм можно в табличном (строковом) варианте и в интерактивном виде, воспользовавшись Q-Fan Control.

ASUS TUF B450M-Pro GamingASUS TUF B450M-Pro GamingASUS TUF B450M-Pro GamingASUS TUF B450M-Pro GamingASUS TUF B450M-Pro GamingASUS TUF B450M-Pro GamingASUS TUF B450M-Pro GamingASUS TUF B450M-Pro GamingASUS TUF B450M-Pro GamingASUS TUF B450M-Pro Gaming

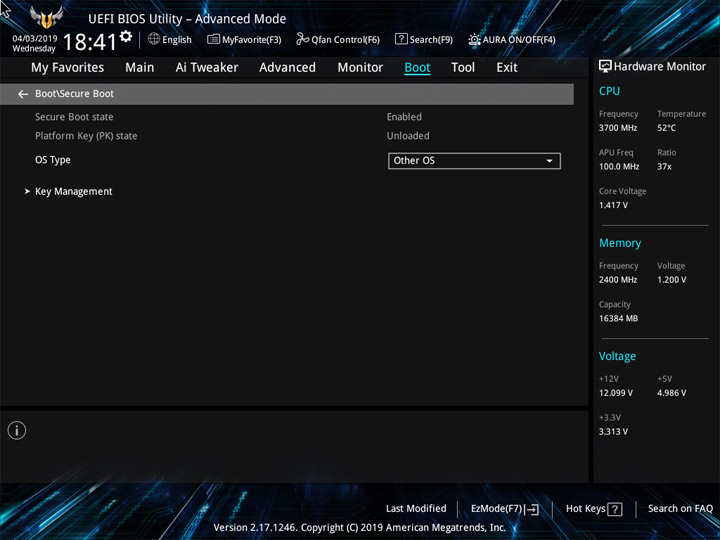

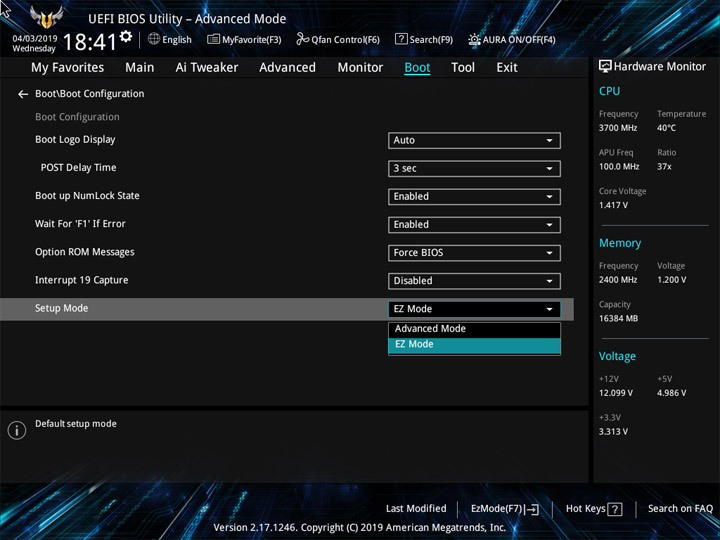

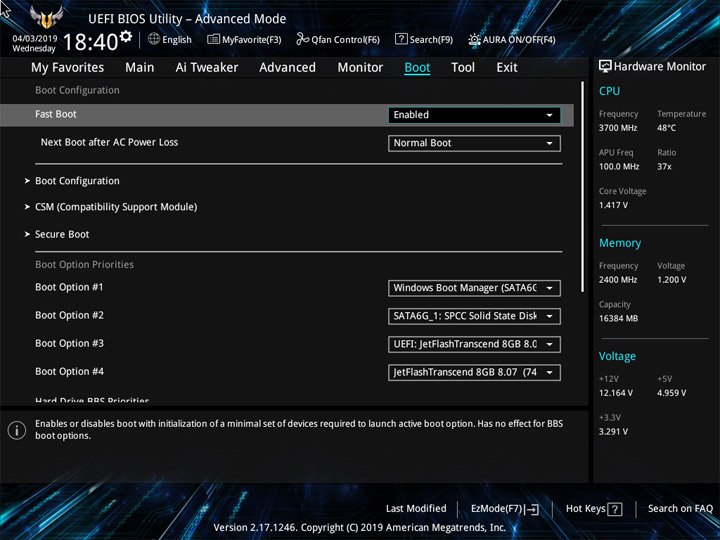

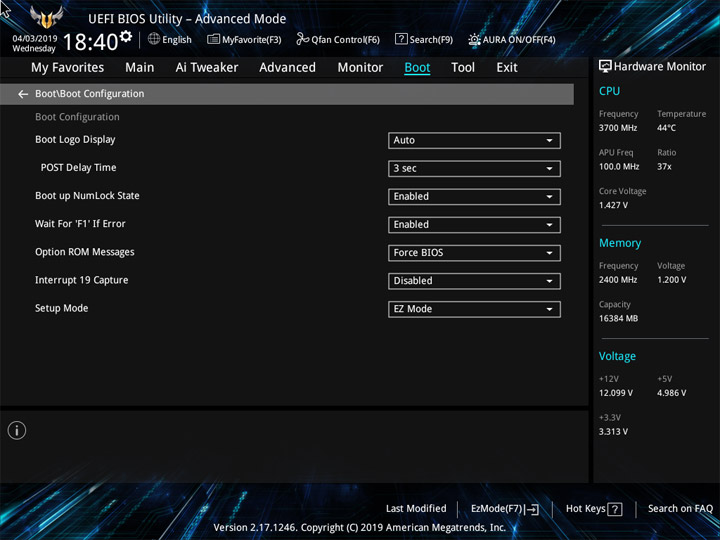

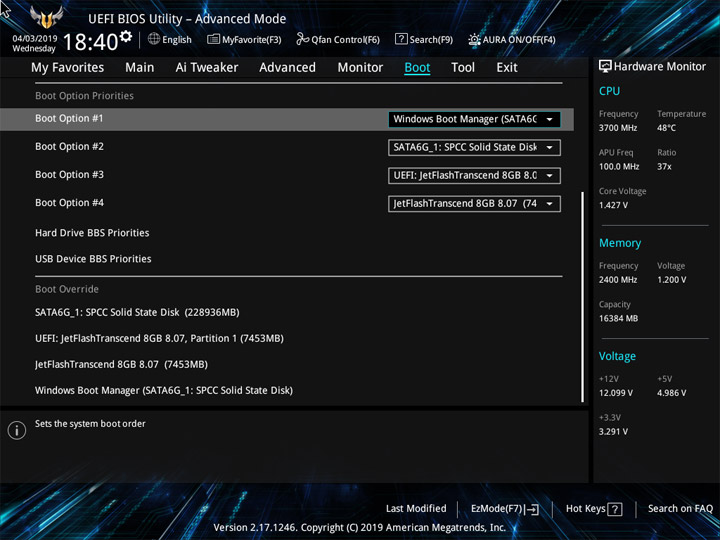

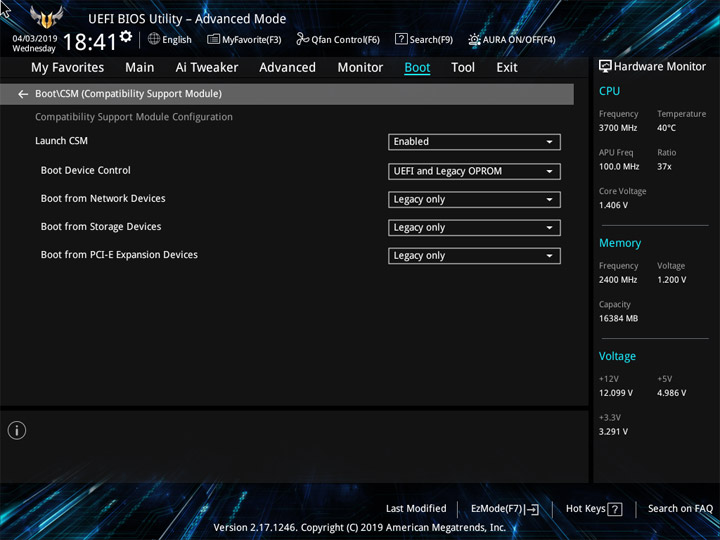

Время первоначального опроса оборудования незатяжное, Fast Boot изначально активирован, как и CSM. Там можно внести правки для попыток ускорения процедуры POST.

ASUS TUF B450M-Pro GamingASUS TUF B450M-Pro GamingASUS TUF B450M-Pro GamingASUS TUF B450M-Pro GamingASUS TUF B450M-Pro GamingASUS TUF B450M-Pro Gaming

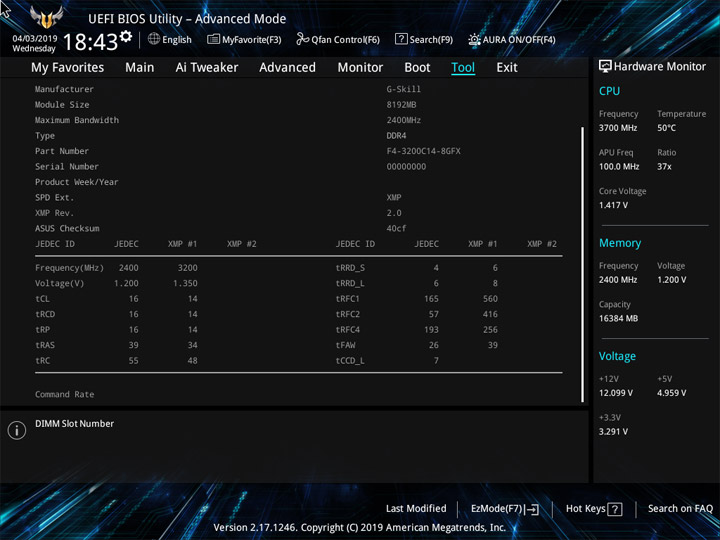

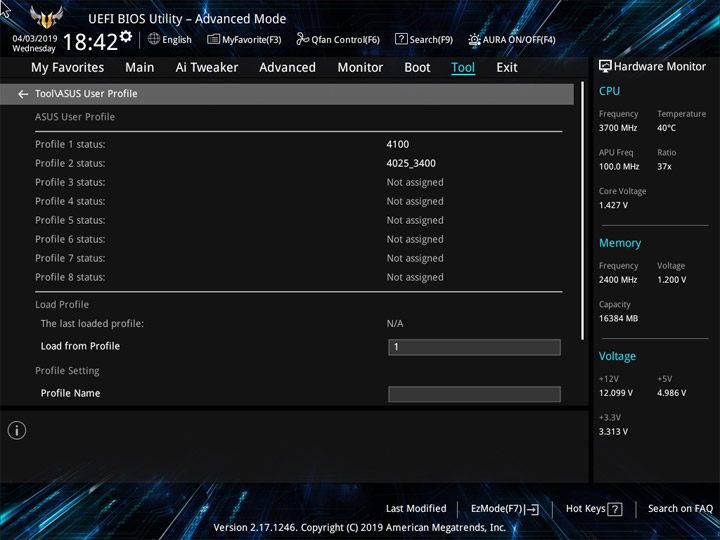

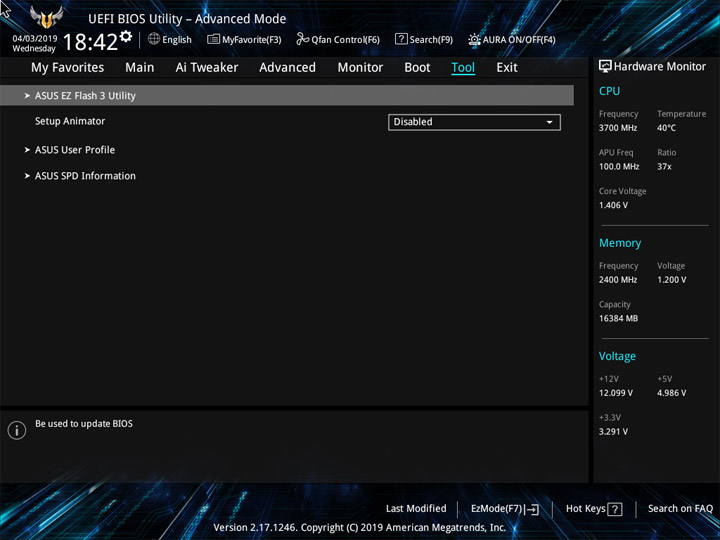

Перечень вспомогательных механизмов необычно краткий, оставили лишь обозреватель SPD для памяти и механизм по хранению настроек системы в одном из восьми профилей.

ASUS TUF B450M-Pro GamingASUS TUF B450M-Pro GamingASUS TUF B450M-Pro GamingASUS TUF B450M-Pro Gaming

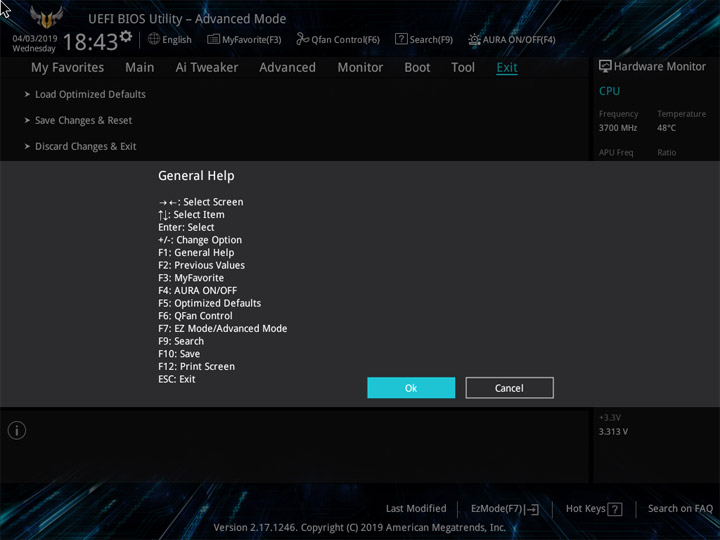

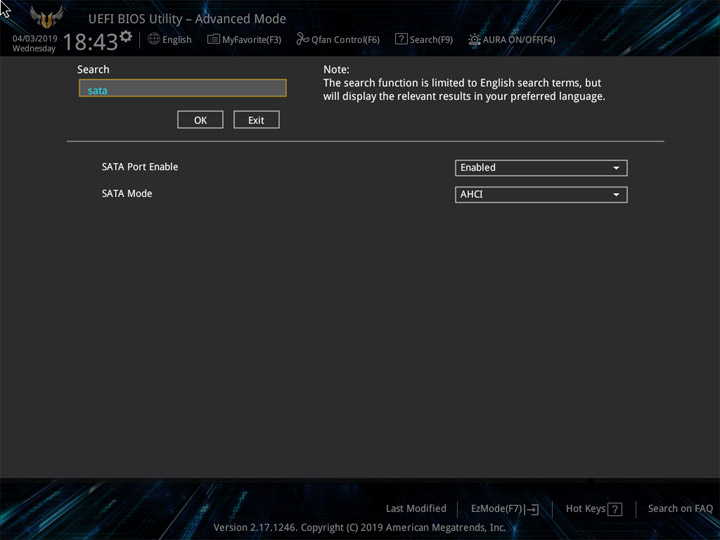

Среди дополнительных возможностей — поиск по меню (F9) и деактивация подсветки на устройстве (F4).

ASUS TUF B450M-Pro GamingASUS TUF B450M-Pro GamingASUS TUF B450M-Pro Gaming

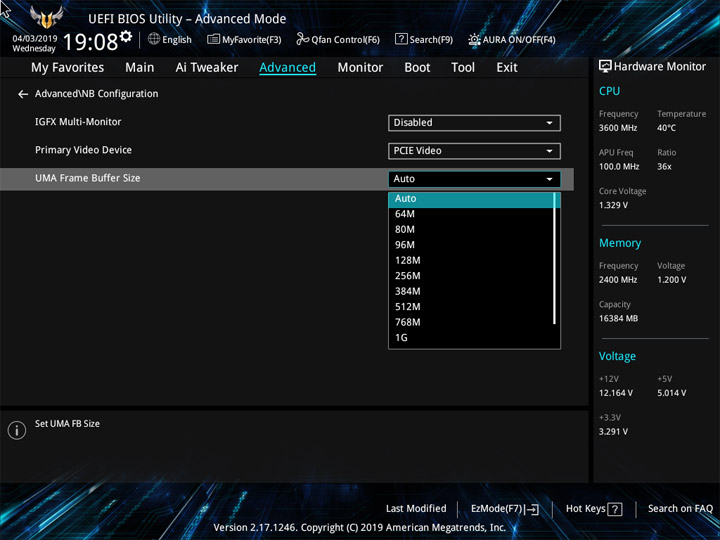

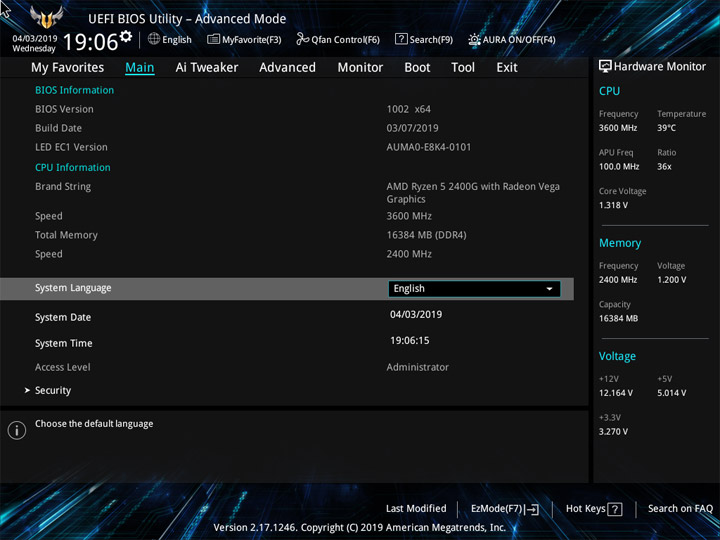

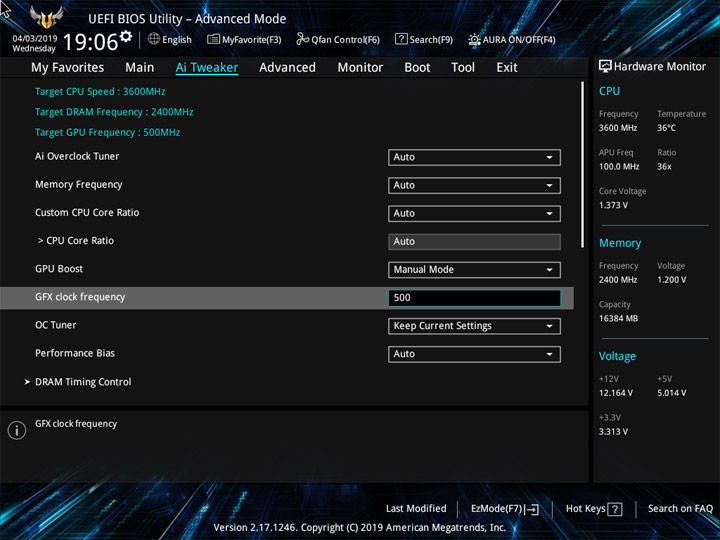

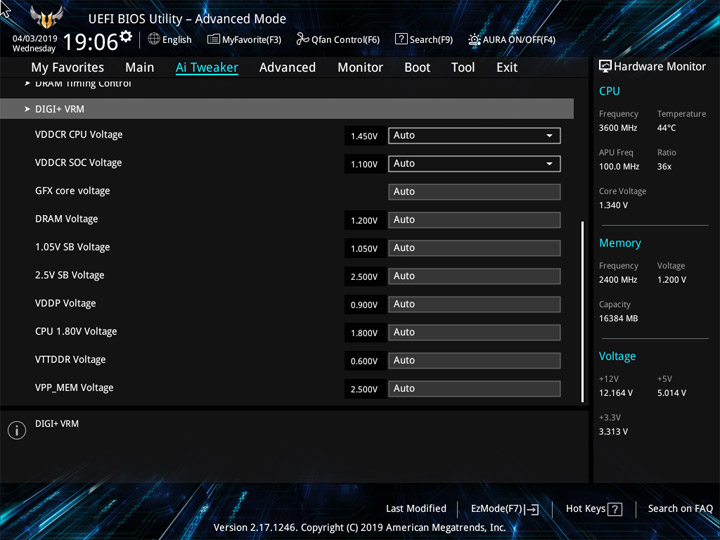

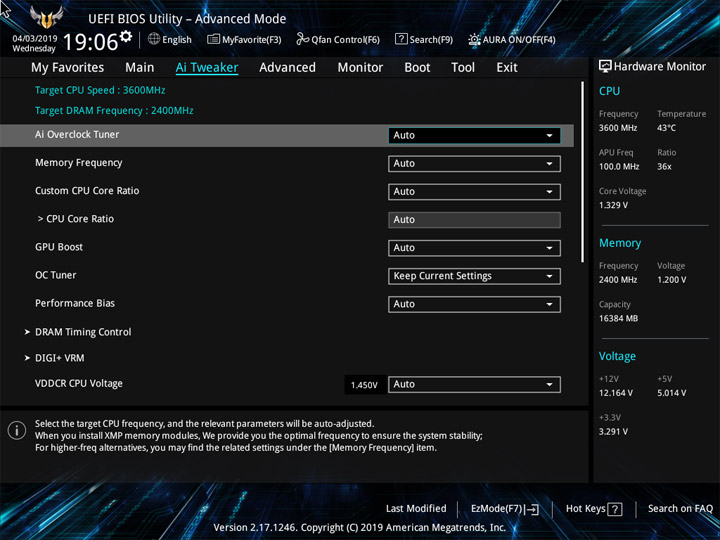

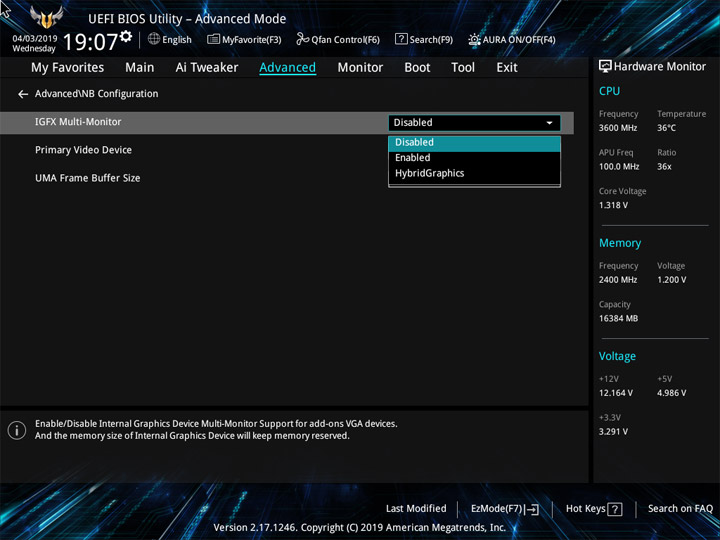

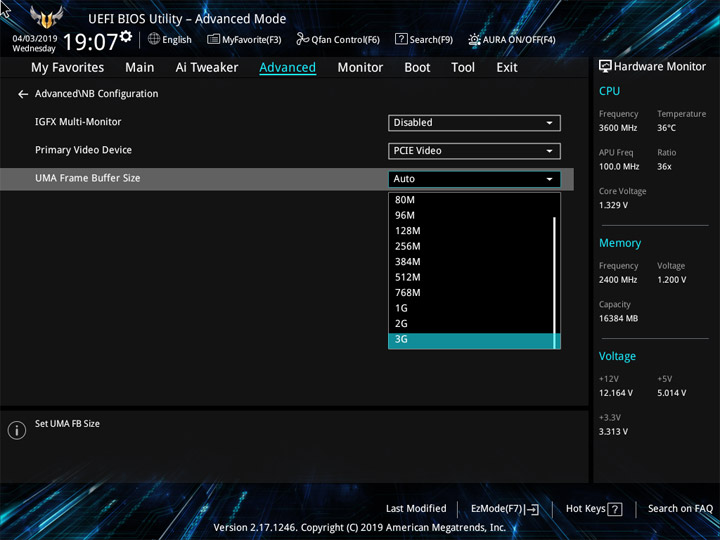

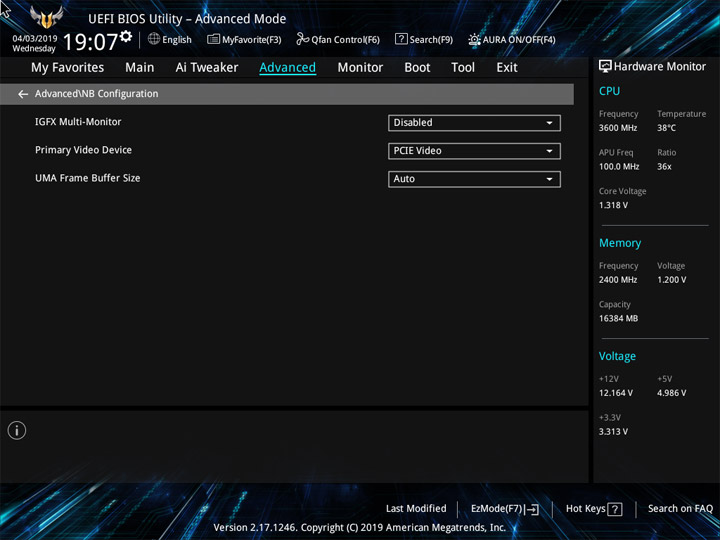

Использование APU добавит в перечень пунктов UEFI новые, на самые важные можно взглянуть ниже.

ASUS TUF B450M-Pro GamingASUS TUF B450M-Pro GamingASUS TUF B450M-Pro GamingASUS TUF B450M-Pro GamingASUS TUF B450M-Pro GamingASUS TUF B450M-Pro GamingASUS TUF B450M-Pro GamingASUS TUF B450M-Pro GamingASUS TUF B450M-Pro GamingASUS TUF B450M-Pro GamingASUS TUF B450M-Pro GamingASUS TUF B450M-Pro GamingASUS TUF B450M-Pro Gaming

Комплектное ПО

В качестве особого бонуса, предназначенного для звуковой подсистемы, тут есть DTS Custom, в остальном ПО такое же, как и в ряде плат серии Prime.

  Программное обеспечение

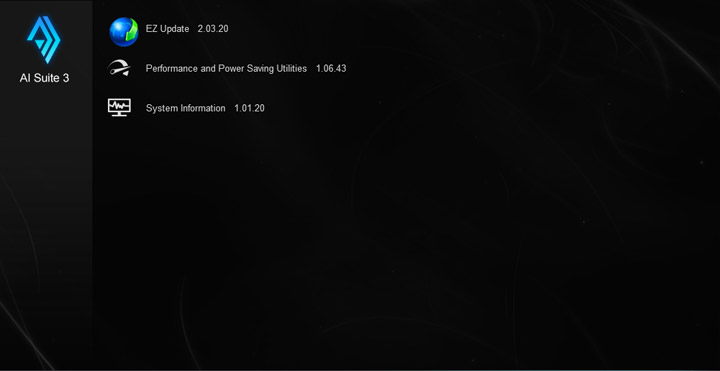

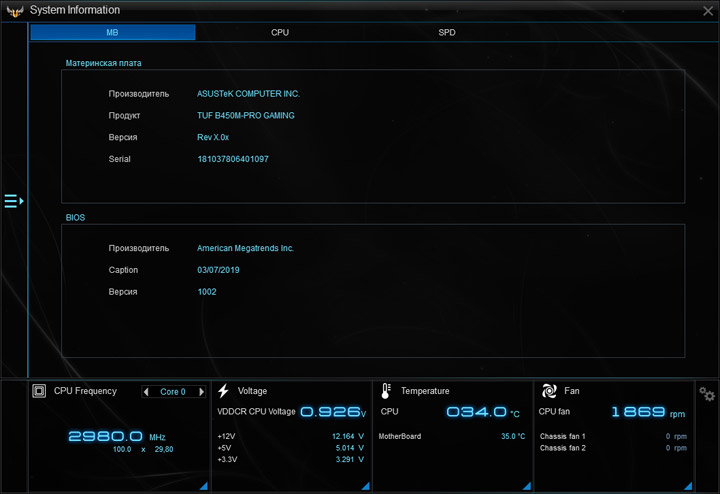

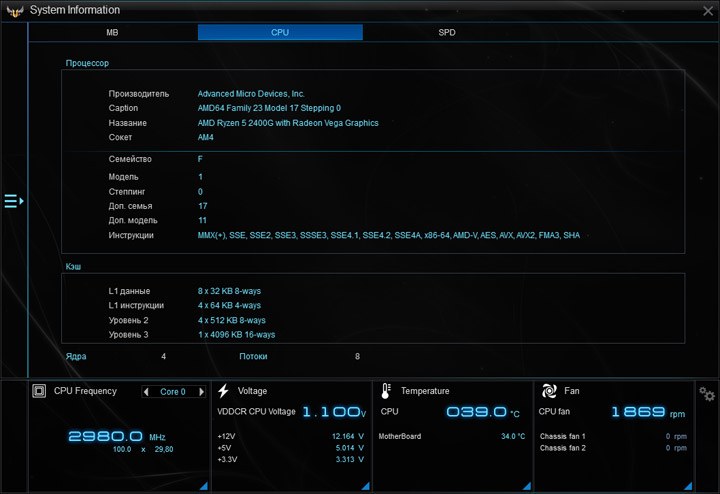

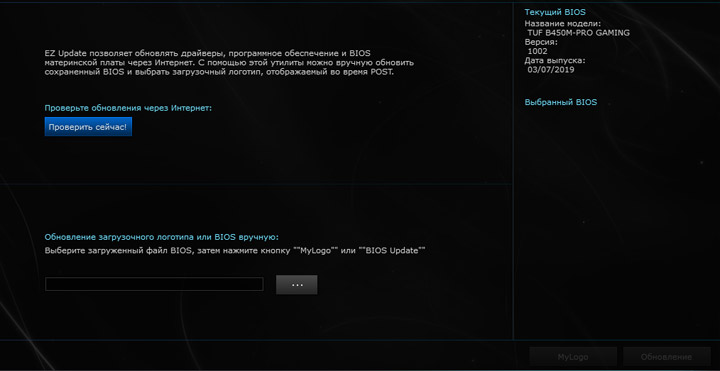

Фирменное AI Suite 3 (Ai Charger, EZ Update, File Transfer, PC Cleaner, Performance and Power Saving Utilities, System Information), EZ Installer, Lighting Control (AURA)
Звуковое DTS Custom
Дополнительное AMD StoreMI, DAEMON Tools (freeware), WinRAR (пробная версия на 40 дней)

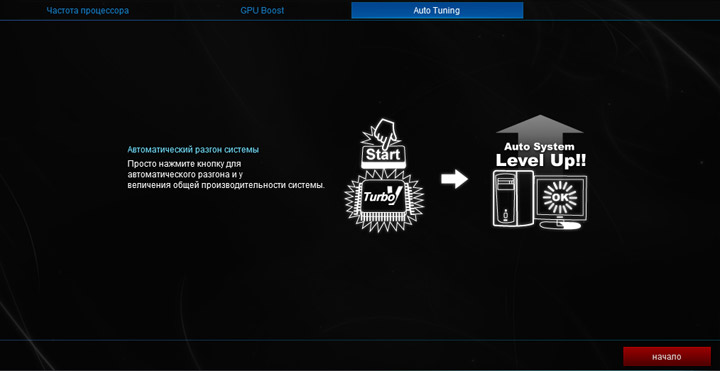

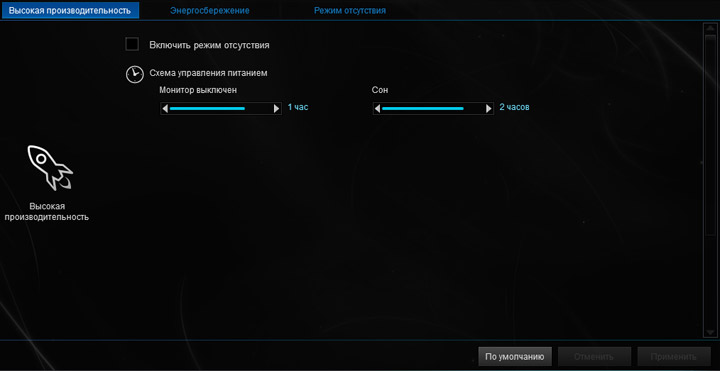

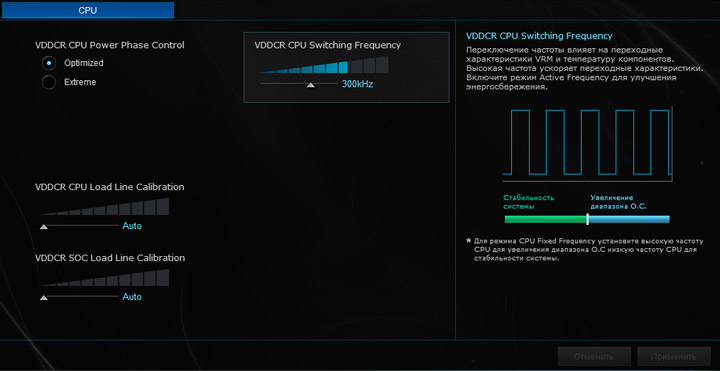

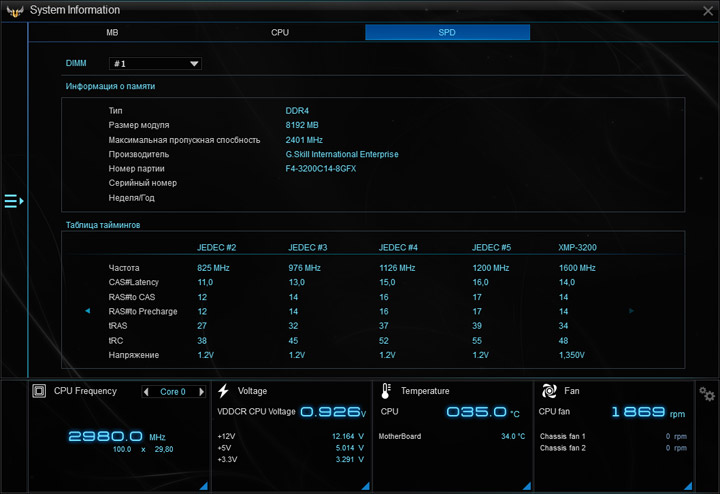

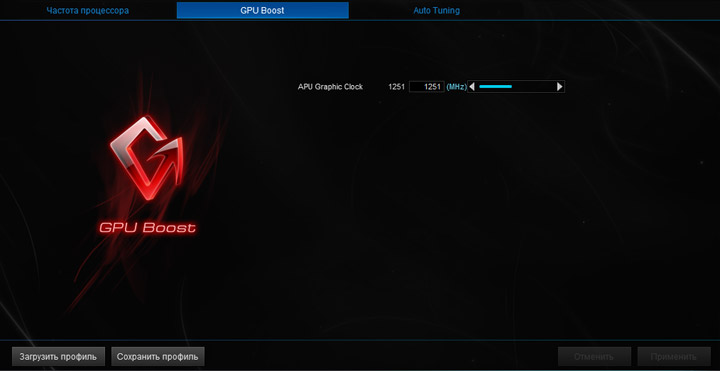

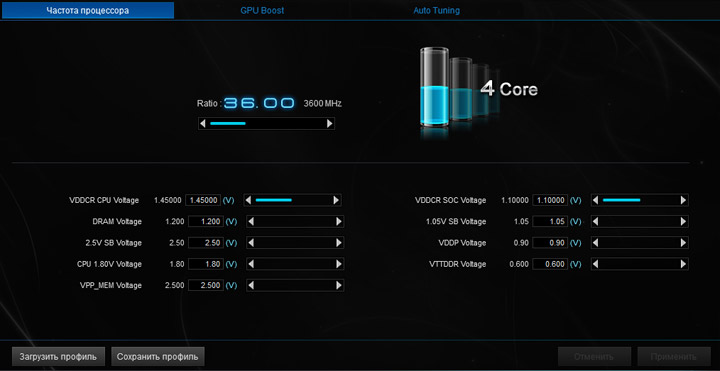

Версия оболочки долгое время остаётся несменной, меняется лишь её наполнение, тут оно буквально базовое. Мастера по настройке системы нет, тем не менее, каждую из утилит можно использовать самостоятельно. Для оверклокеров полезным будет свойство смены ряда напряжений «на лету», что заметно упростит процедуру поиска необходимых параметров. Чего-либо нового относительно возможней UEFI тут не найти.

ASUS TUF B450M-Pro GamingASUS TUF B450M-Pro GamingASUS TUF B450M-Pro GamingASUS TUF B450M-Pro GamingASUS TUF B450M-Pro GamingASUS TUF B450M-Pro GamingASUS TUF B450M-Pro GamingASUS TUF B450M-Pro GamingASUS TUF B450M-Pro GamingASUS TUF B450M-Pro GamingASUS TUF B450M-Pro GamingASUS TUF B450M-Pro Gaming

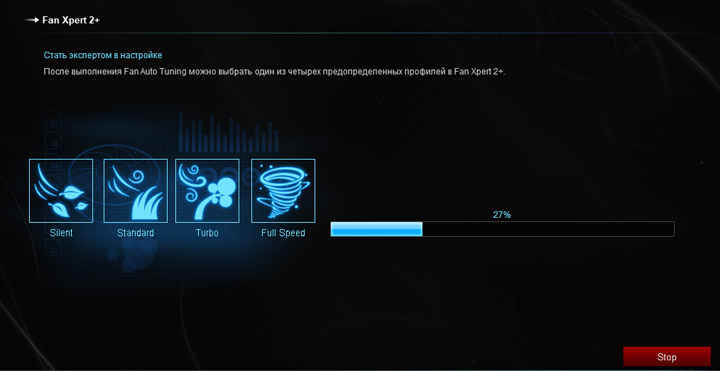

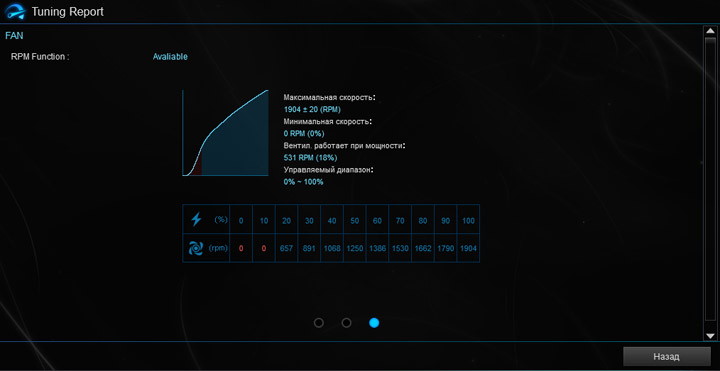

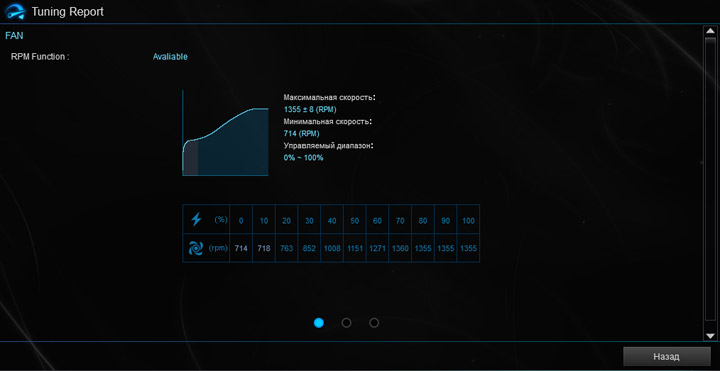

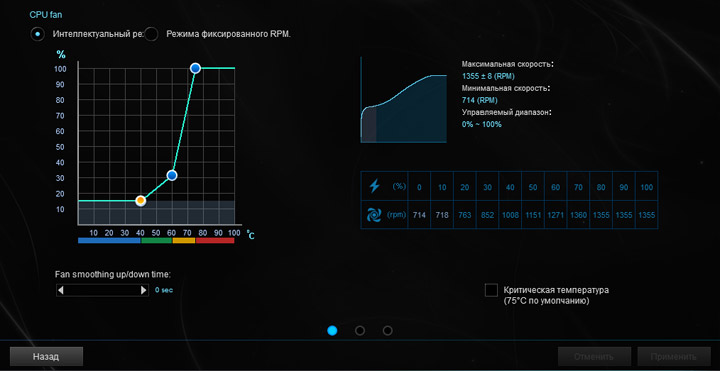

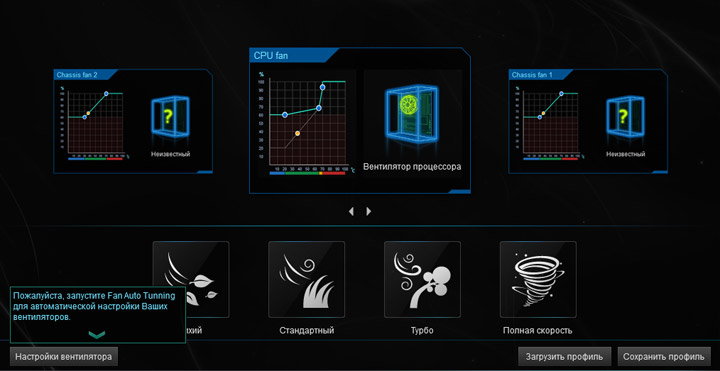

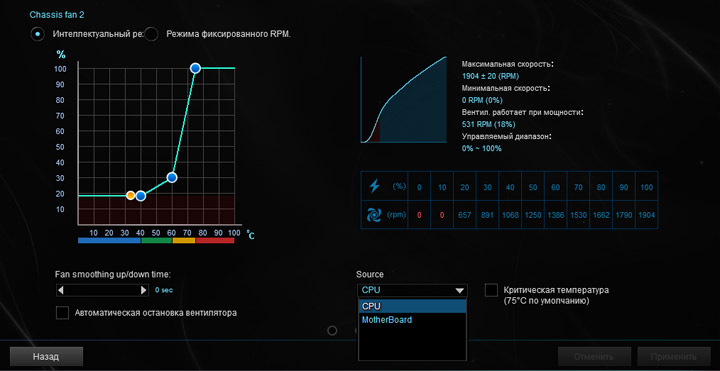

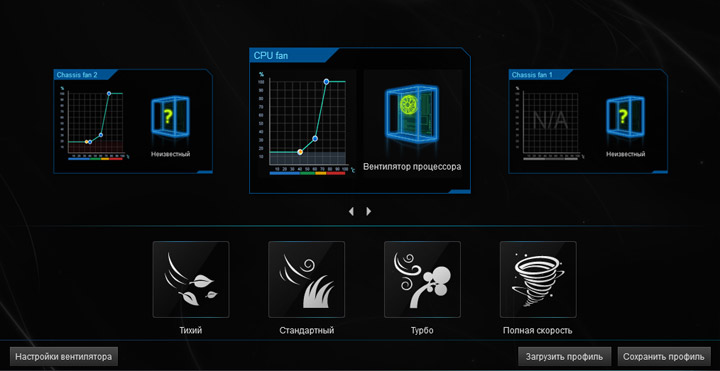

Удивительно старой является версия Fan Xpert. Единственный сценарий замедления работы для процессорного кулера тому виной, в роли температур можно выбрать CPU и платы, а ещё GPU, при условии изготовления этого компонента системы усилиями ASUS.

ASUS TUF B450M-Pro GamingASUS TUF B450M-Pro GamingASUS TUF B450M-Pro GamingASUS TUF B450M-Pro GamingASUS TUF B450M-Pro GamingASUS TUF B450M-Pro Gaming

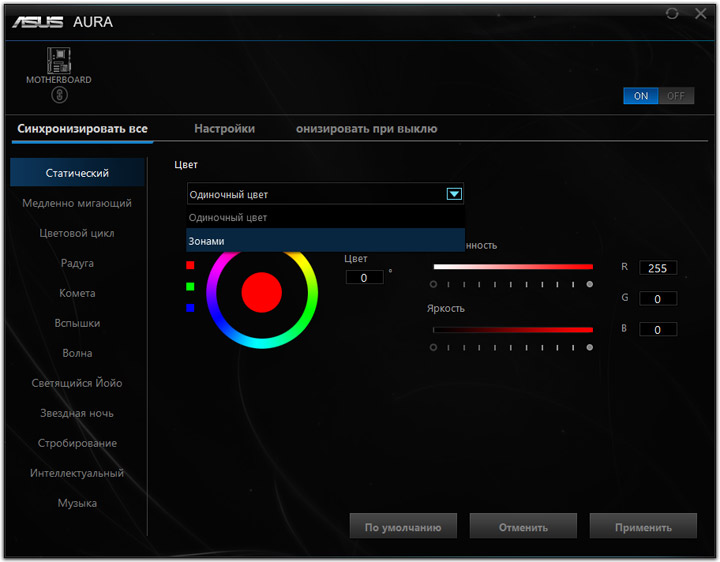

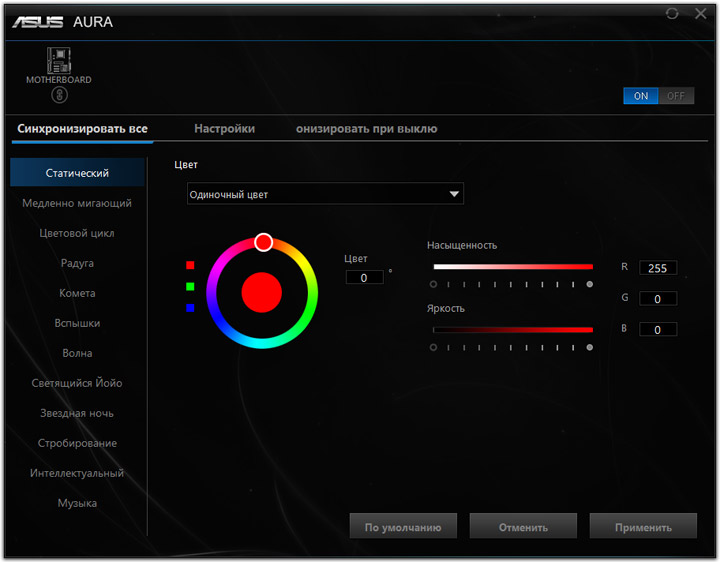

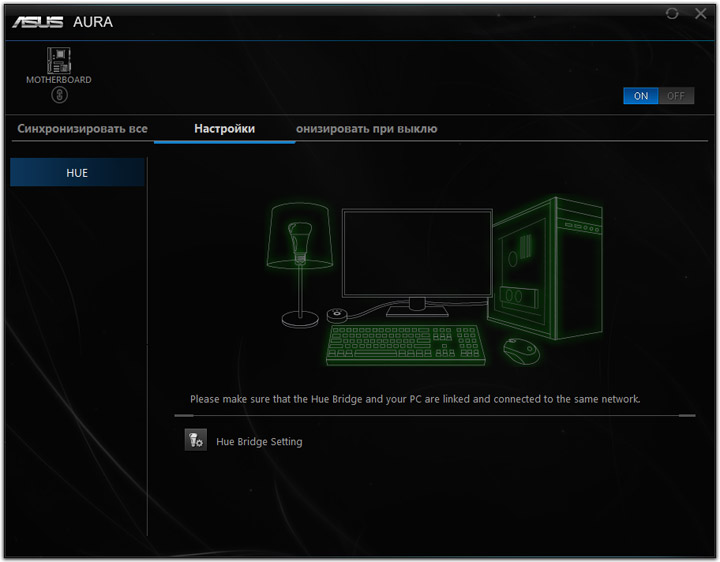

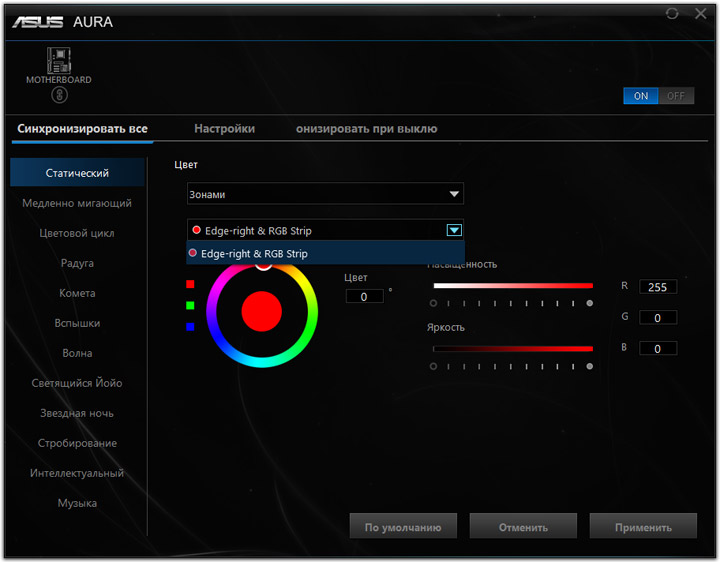

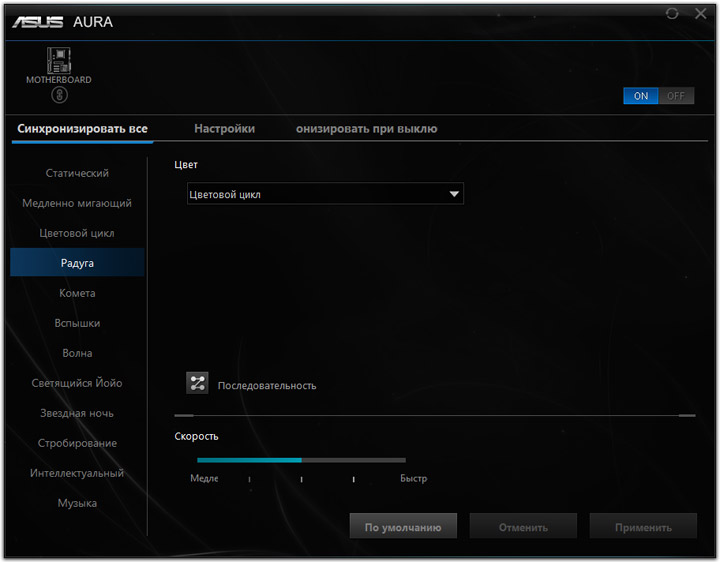

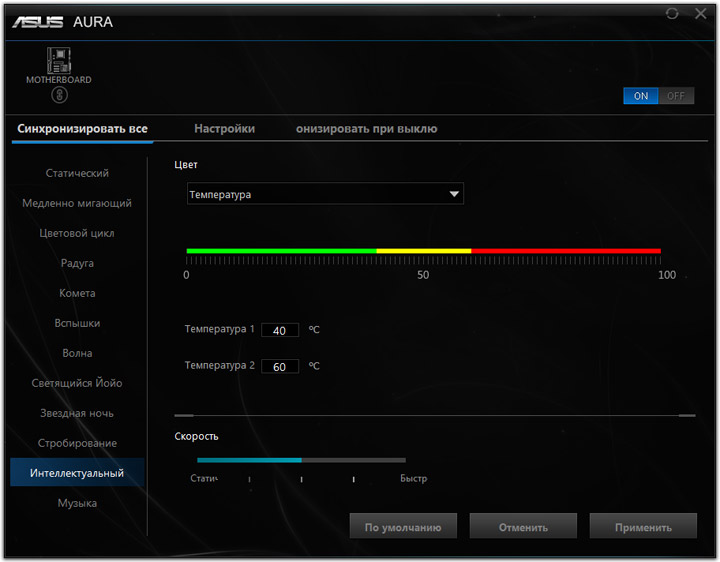

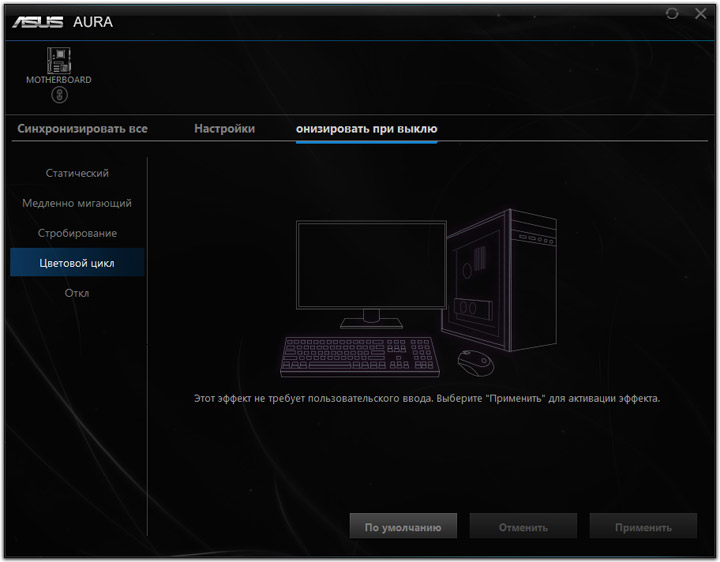

Как и на модели с суффиксом «Plus» — сценарий управления подсветкой единый и для площадки, и для участка со светодиодами на плате, тем самым, механизм сильно упрощён относительно более маститых устройств.

ASUS TUF B450M-Pro GamingASUS TUF B450M-Pro GamingASUS TUF B450M-Pro GamingASUS TUF B450M-Pro GamingASUS TUF B450M-Pro GamingASUS TUF B450M-Pro GamingASUS TUF B450M-Pro Gaming

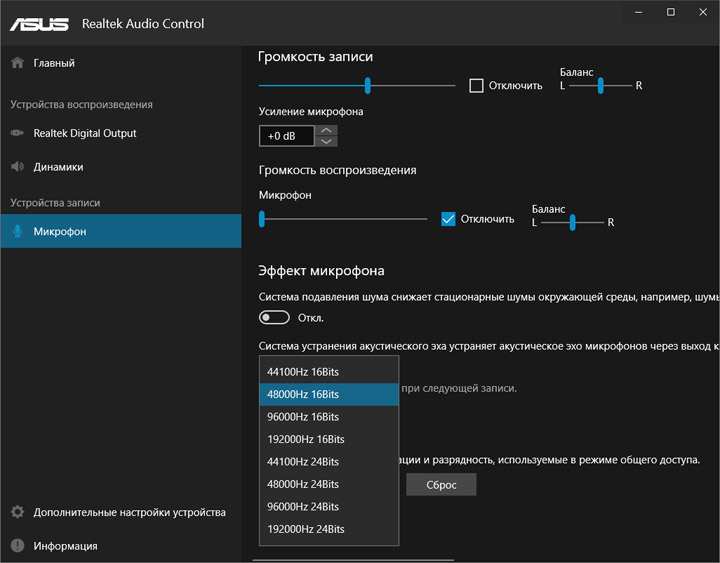

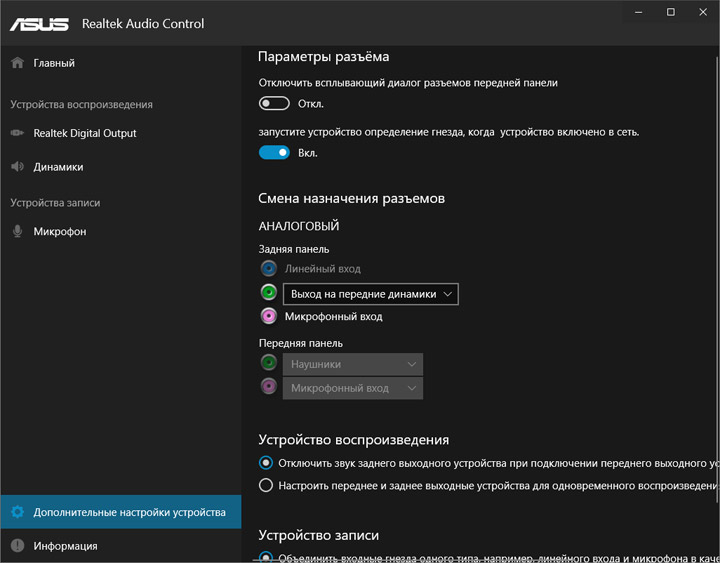

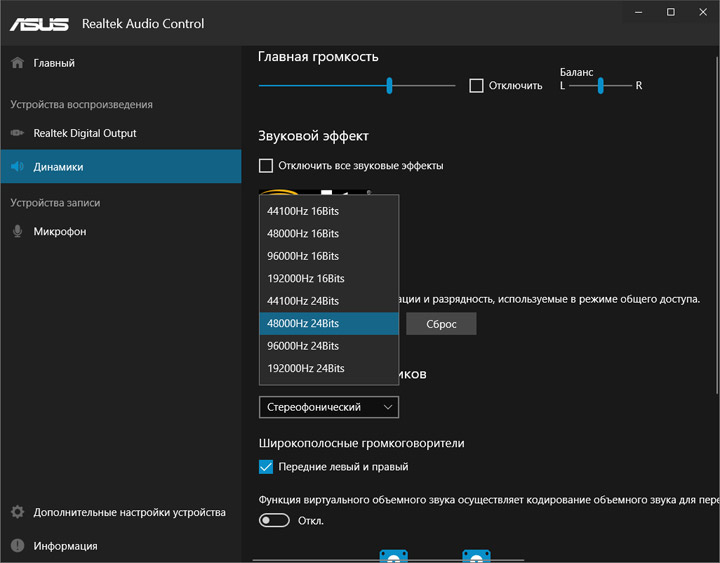

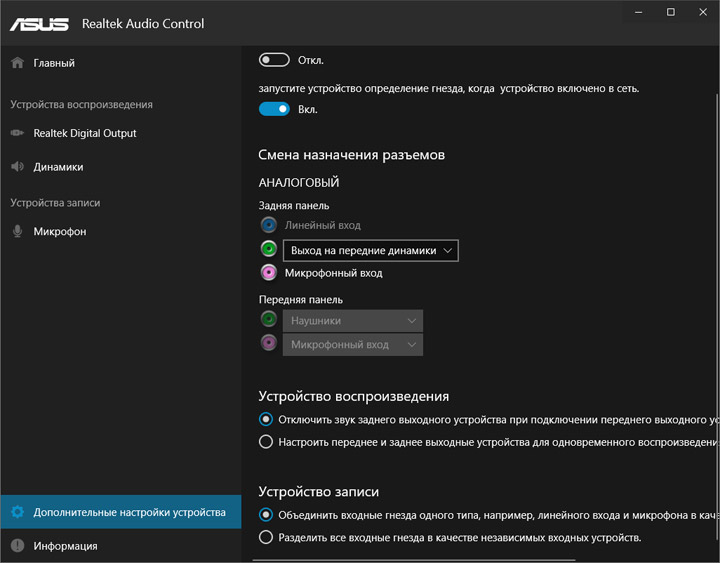

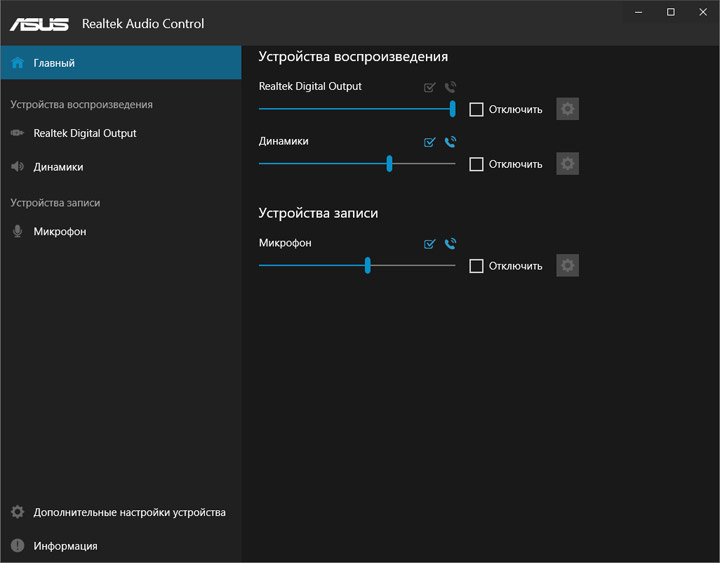

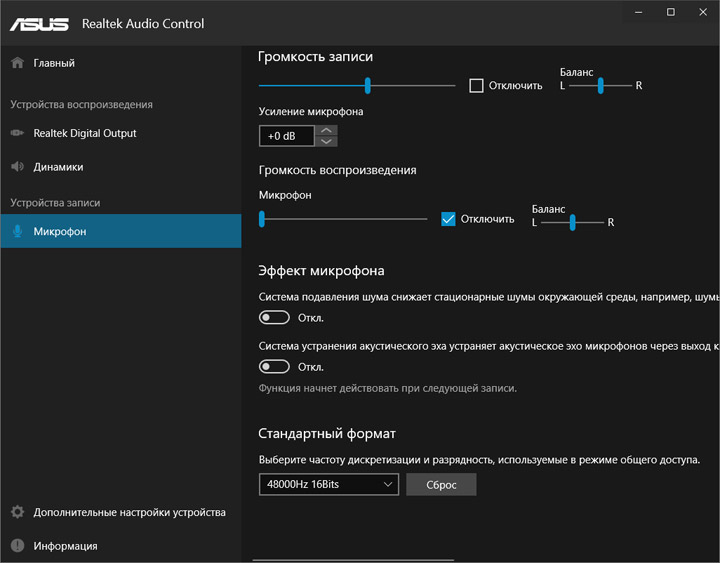

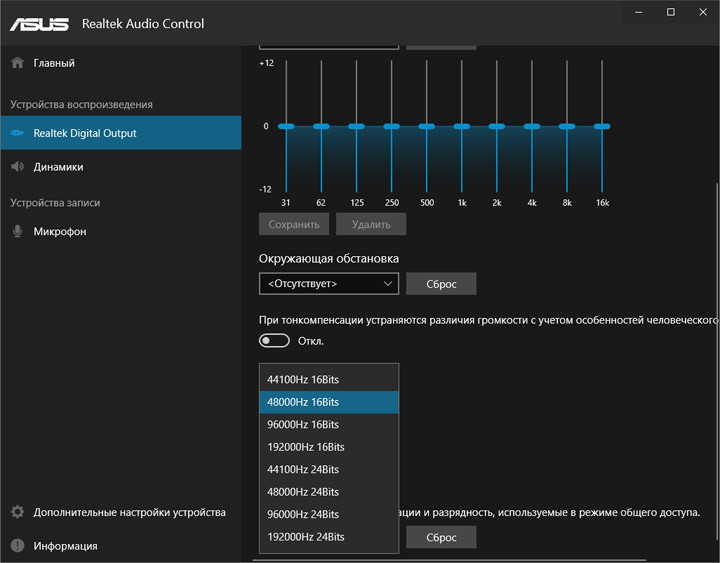

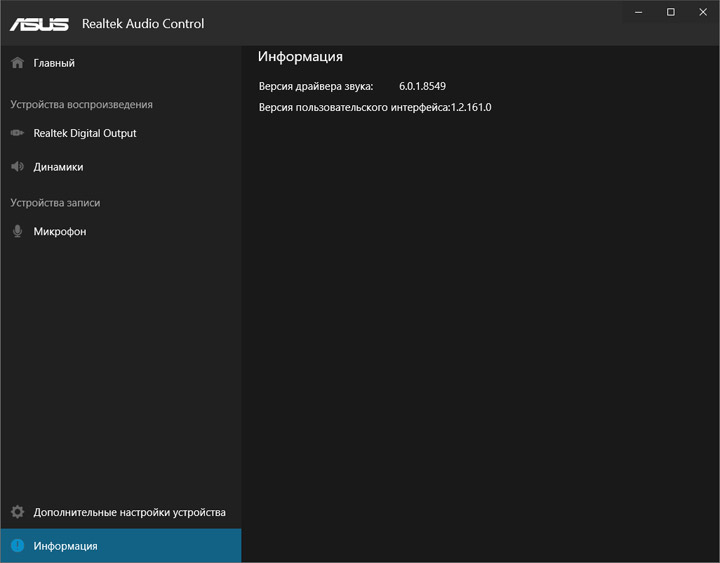

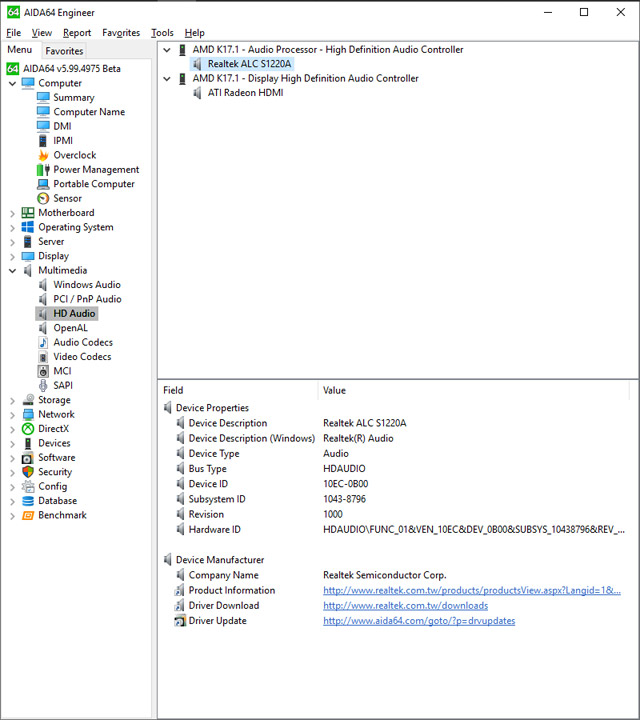

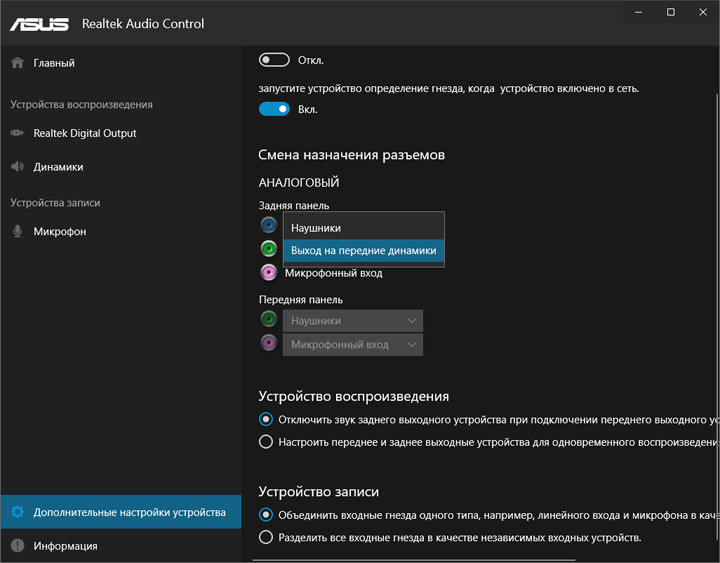

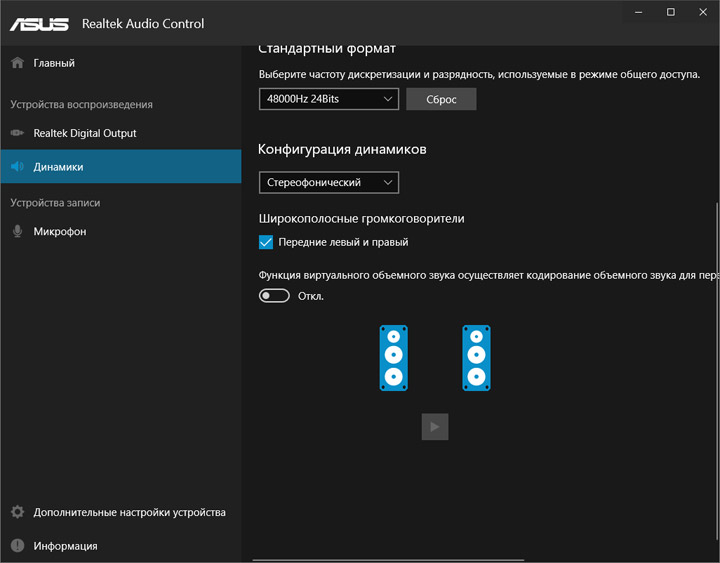

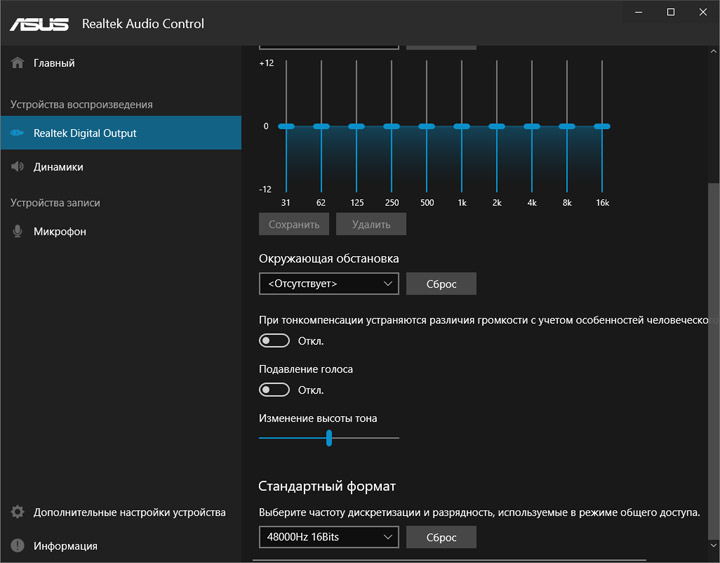

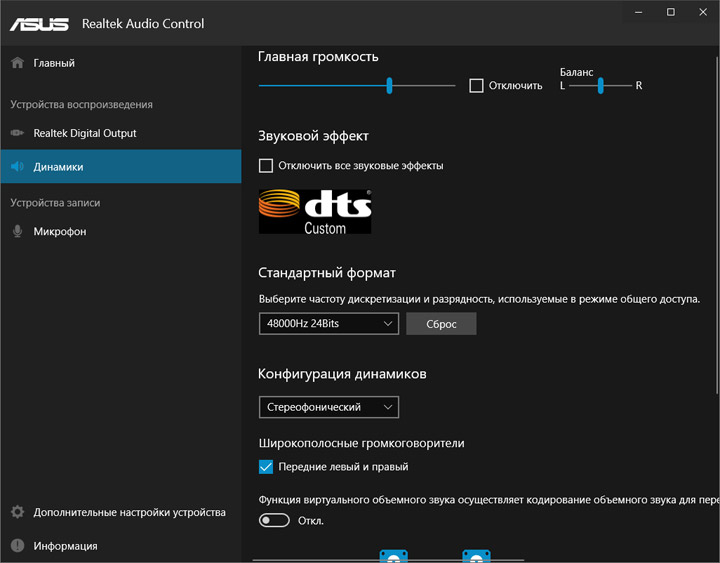

Консоль управления звуком традиционная — от Realtek. Виды оборудования можно переключать на зелёном гнезде задней панели, там есть два типа. Отдельных профилей для предусиления выходного сигнала нет. Уклон в построении сцены выполнен на ВЧ, общая громкость высокая даже в наушниках. Для НЧ не хватает мощности, звуки буквально обозначены, смазанными кажутся источники в диапазоне СЧ, в вокале чувствуется фальшь и лязг. На ВЧ всё неплохо, но маловато ревербераций. В целом, нет проблем с перекрытием звуков, потому как они обрываются даже быстрее, чем нужно, таким образом, картина получается скорее аналитичной, чем своего рода атмосферной и всепоглощающей слушателя. Наверное, игровому позиционированию платы это подходит.

ASUS TUF B450M-Pro GamingASUS TUF B450M-Pro GamingASUS TUF B450M-Pro GamingASUS TUF B450M-Pro GamingASUS TUF B450M-Pro GamingASUS TUF B450M-Pro GamingASUS TUF B450M-Pro GamingASUS TUF B450M-Pro GamingASUS TUF B450M-Pro GamingASUS TUF B450M-Pro GamingASUS TUF B450M-Pro GamingASUS TUF B450M-Pro GamingASUS TUF B450M-Pro GamingASUS TUF B450M-Pro GamingASUS TUF B450M-Pro GamingASUS TUF B450M-Pro Gaming

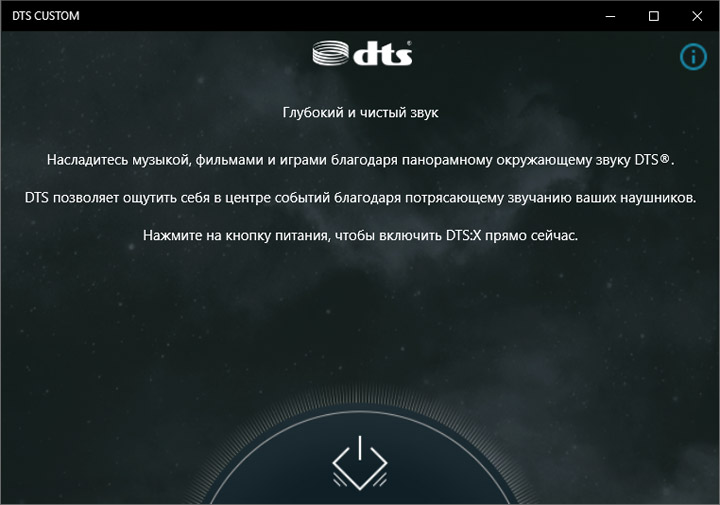

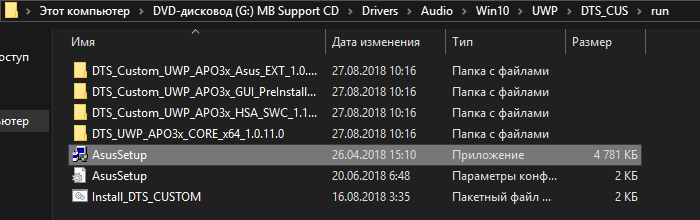

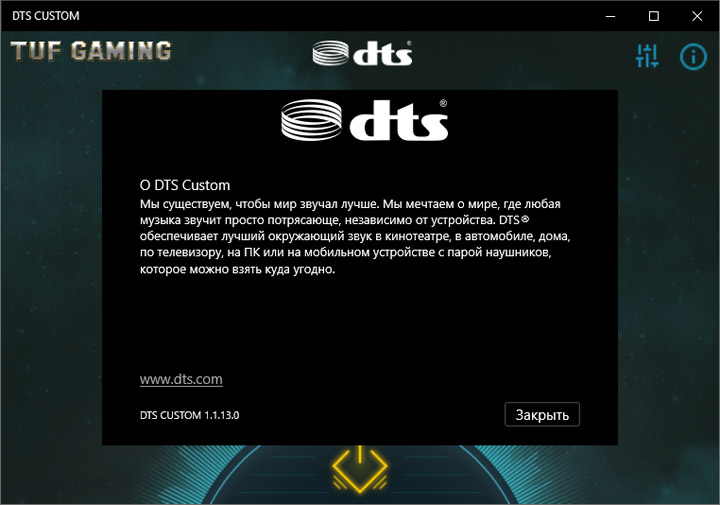

Усилить ощущения призвана бонусная утилита DTS Custom. С её инсталляцией возникли вопросы. Прежде всё приходило одним этапом, вместе с драйверами для звуковой карты, но теперь ответственным местом для неё стал Microsoft Store. Для форсирования процедуры потребовалось вручную инициировать установку из папки, которая включена в пакет драйверов Realtek. Как следствие, утилита появилась в системе.

ASUS TUF B450M-Pro GamingASUS TUF B450M-Pro Gaming

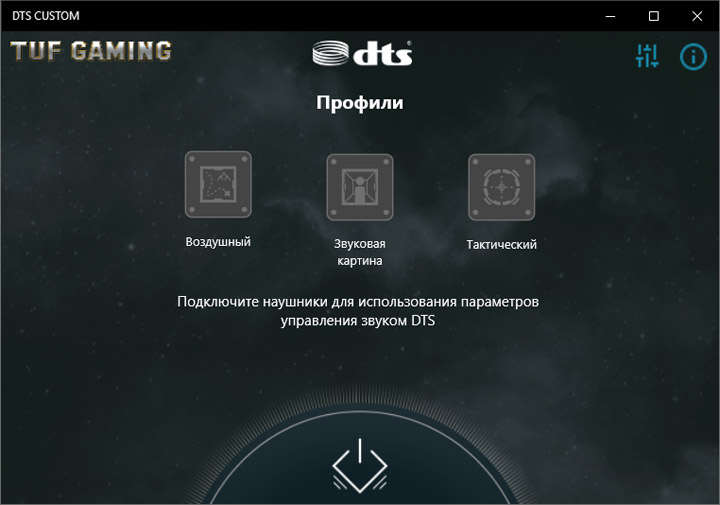

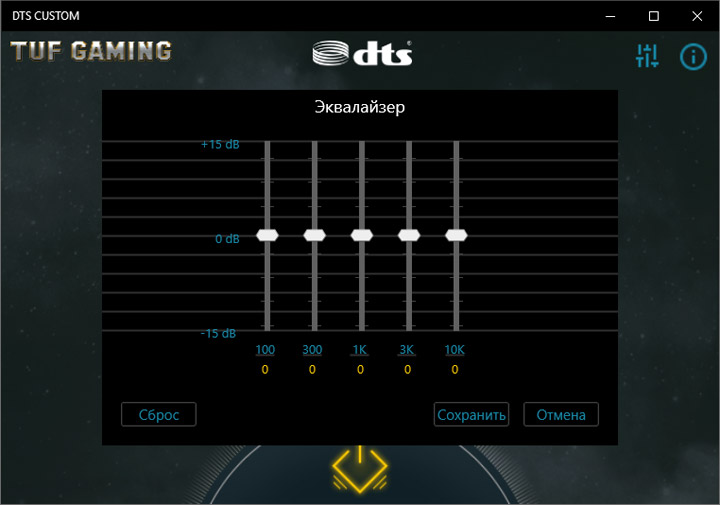

Наполнение и возможности ничем не отличаются от прежде виденных. Есть три готовых профиля и простой эквалайзер. Использовать функции можно лишь при выборе Наушников в качестве звуковоспроизводящего типа оборудования в консоли Realtek. Изменения, вносимые каждым из профилей, разительно меняют восприятие, но оно уже имеет мало общего с первоначальным, впрочем, для усиления отдельных акцентов материала это подходит.

ASUS TUF B450M-Pro GamingASUS TUF B450M-Pro GamingASUS TUF B450M-Pro GamingASUS TUF B450M-Pro GamingASUS TUF B450M-Pro Gaming
