Обзор материнской платы ASUS ROG Crosshair VII Hero (Wi-Fi) на базе AMD X470. Рассуждения о способах разгона Ryzen 7 2700X

Как известно, оба поколения процессоров Ryzen и материнских плат для них полностью взаимосовместимы. Выпуск хабов четырёхсотой серии отделил новинки от изделий прошлого поколения, облегчив покупателям выбор в магазине. В это же время специалисты компаний производителей плат могли применить последние наработки и исправить ошибки. Флагманская модель из семейства ROG имеет множество отличий от своей прошлой версии. В первую очередь, изменился стабилизатор питания, где процессорное напряжение стало превалировать над SOC Voltage. Ослабление последнего участка вынудило инженеров исключить работу с APU, флагман полностью сконцентрирован вокруг схемы функционирования ЦП, а если вещи называть своими именами — его оверклокинга.

ASUS ROG Crosshair VII Hero Wi-Fi

Есть ряд и других, не менее заметных отличий. Одной строкой их перечислить будет непросто. Добавились: второй порт M.2, выход PS/2, гнездо для дополнительного контроллера охладителей и четвёртая колодка под устройства RGB. Зато отказались от комплекса Key Bot II, на один классический PCI-E x1 теперь меньше, также пропала поддержка охладителей под сокет AM3+ (точнее, дополнительные отверстия на плате). Набор основных характеристик собран в таблице ниже, можно сопоставить его с предыдущей версией устройства самостоятельно.

Модель ASUS ROG Crosshair VII Hero (Wi-Fi)
Официальная страница продукта в Сети asus.com
Чипсет AMD X470
Процессорный разъём AMD AM4
Процессоры AMD Series: Athlon X4, A6, A8, A10, A12, Ryzen 3, Ryzen 5, Ryzen 7
Память 4 DIMM DDR4 SDRAM 2133/2400/2666/2800*/2933*/3000*/3200*/3400*/3466*/3600*(OC), максимум 64 ГБ
Слоты PCI-E 2 x PCI Express 3.0 x16 (x16+x0, x8+x8) — CPU
1 x PCI Express 3.0 x16 (x8) — APU/Athlon
1 x PCI Express 2.0 x16 (x4) — X470
2 x PCI Express 3.0 x1 — X470
M.2 1 x PCI Express 3.0 x4, SATA (Key M, 2242/2260/2280/22110) — CPU
1 x SATA (Key M, 2242/2260/2280/22110) — APU/Athlon
1 x PCI Express 3.0 x4, SATA (Key M, 2242/2260/2280) — CPU
Встроенное видеоядро (в APU)
Видеоразъёмы
Количество подключаемых вентиляторов 8x 4pin, 1x 5pin (Extension Fan connector)
Порты PS/2 1 (клавиатура/мышь)
Порты USB 2 х 3.1 Gen2 (2 разъёма на задней панели (A и C), ASM3142)
1 х 3.1 Gen2 (разъёмов на задней панели нет, X470)
4 х 3.1 Gen1 (4 разъёма на задней панели, CPU/APU/Athlon)
6 х 3.1 Gen1 (4 разъёма на задней панели, X470)
5 x 2.0 (2 разъёма на задней панели, X470)
VR Ready +
Serial ATA 6 x SATA 6 Гбит/с (X470)
RAID 0, 1, 10 (SATA, X470)
Встроенный звук SupremeFX (7.1, HDA):
Codec — S1220 (Realtek ALC1220)
DAC — ESS Sabre ES9023P
Op Amp — Texas Instruments RC4580
S/PDIF Оптический (выход)
Сетевые возможности Intel I211-AT (Gigabit Ethernet)
Realtek RTL8822BE (Wi-Fi 2.4/5GHz (802.11a/b/g/n/ac), Bluetooth 4.2)
COM
TPM
UEFI AMI UEFI
Форм-фактор ATX
Размеры, мм 305 x 244
Дополнительные возможности Thermal sensor connector, ROG Water Cooling Zone (поддержка датчика потока и пары температурных), поддержка AMD 3-Way CrossFireX и NVIDIA 2-Way SLI, Q-LED (CPU, DRAM, VGA, Boot Device LED), POST-индикатор (Q-Code), кнопки: Power, Reset, Clear CMOS, Safe и другие; технологии: Lighting Control Center (система подсветки ROG Aura, включая пару Aura RGB Strip Header и пару Aura Addressable Strip Header), USB BIOS Flashback и прочие
Цена в рознице, $ 323

Упаковка и комплектация

Цветовой оттенок упаковки, вслед за эмблемой CPU Ryzen 7, сместился с чёрных до оттенков «металлика». Но традиционный для устройств семейства ROG алый отлив оставили неизменным. Коробка впечатляющих размеров, но ручки для облегчения транспортировки не предусмотрено.

ASUS ROG Crosshair VII Hero Wi-Fi

На обратной стороне есть фото продукта с таблицей основных возможностей. Ключевые акценты указаны для «железной» составляющей, про фирменное ПО нет отдельных упоминаний.

ASUS ROG Crosshair VII Hero Wi-Fi

Число аксессуаров больше, чем с обычными платами. Тут есть:

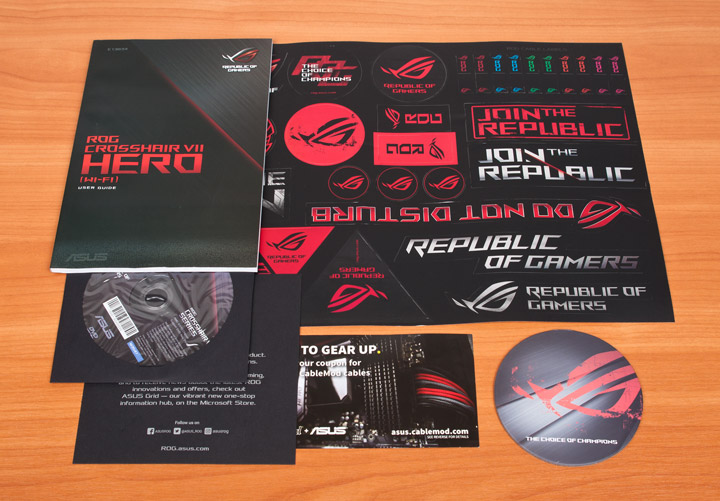

  • руководство пользователя, в котором подробно проиллюстрированы и описаны подпункты UEFI (на английском языке);
  • комплект наклеек с различными изображениями серии ROG, в том числе и для кабелей;
  • диск с драйверами и фирменным ПО;
  • приветственная брошюра владельца устройства ROG;
  • купон со скидкой для выполнения процедуры оплетения проводов (раундинга);
  • подставка для чашки с эмблемой ROG;

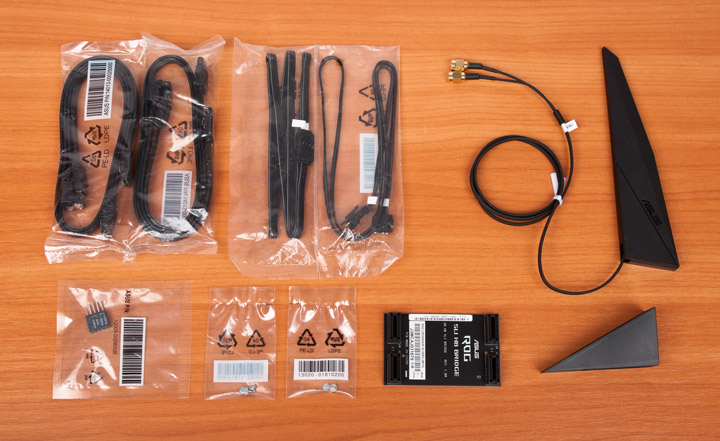

ASUS ROG Crosshair VII Hero Wi-Fi
  • четыре кабеля SATA 6Gb/s, два из которых с Г-образным разъёмом на одном из концов;
  • удлинитель для подключения светодиодной ленты RGB;
  • удлинитель для подключения управляемой светодиодной ленты;
  • выносная антенна с возможностью фиксации лишь одного положения;
  • переходник для удобного подключения корпусных разъёмов ASUS Q-Connector;
  • крепёжный винт и стойка для устройств формата M.2 — два комплекта;
  • двойной жёсткий мостик для организации SLI.

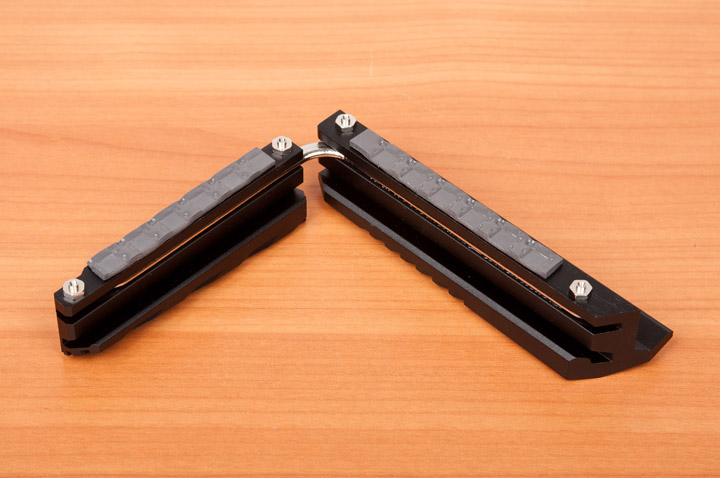

ASUS ROG Crosshair VII Hero Wi-Fi

Заглушки для задней панели в комплекте нет, потому как она уже предустановлена.

Внешний вид

Размеры изделия вписались в формат ATX. Есть девять отверстий для крепления. Фактически все элементы выполнены в чёрных оттенках. Кнопки и переключатели расположены в самых разных местах, имеются как диагностические светодиоды, так и фоновая иллюминация.

ASUS ROG Crosshair VII Hero Wi-Fi

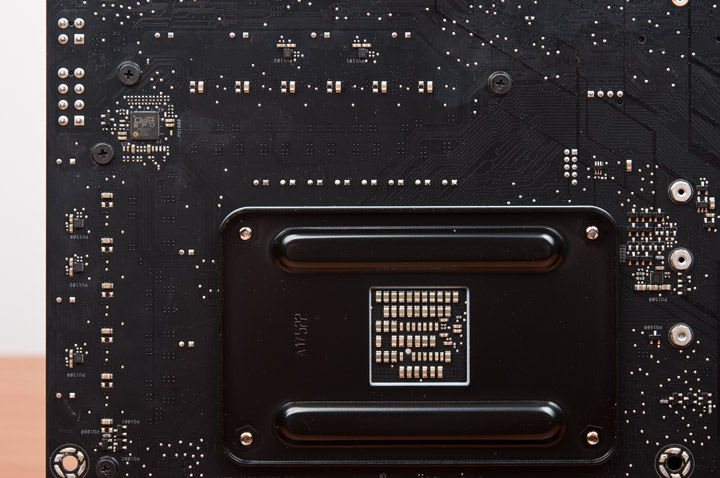

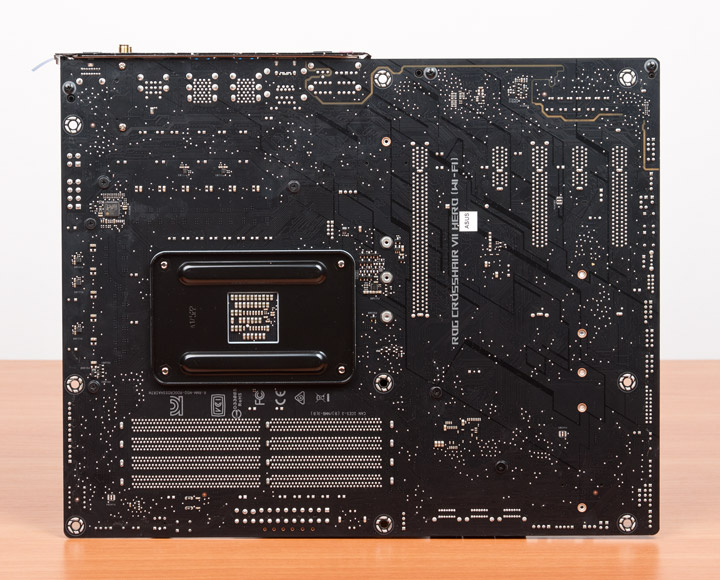

Задняя поверхность платы имеет немало электронных компонентов, а защитного экрана тут не заготовили. Охладители крепятся при помощи винтов.

ASUS ROG Crosshair VII Hero Wi-Fi

Радиатор хаба в точности повторяет формой своего предшественника. Поменялся его цвет и дизайн верхней накладки. Под ним, прямо на плате, распаяны многоцветные светодиоды.

ASUS ROG Crosshair VII Hero Wi-Fi

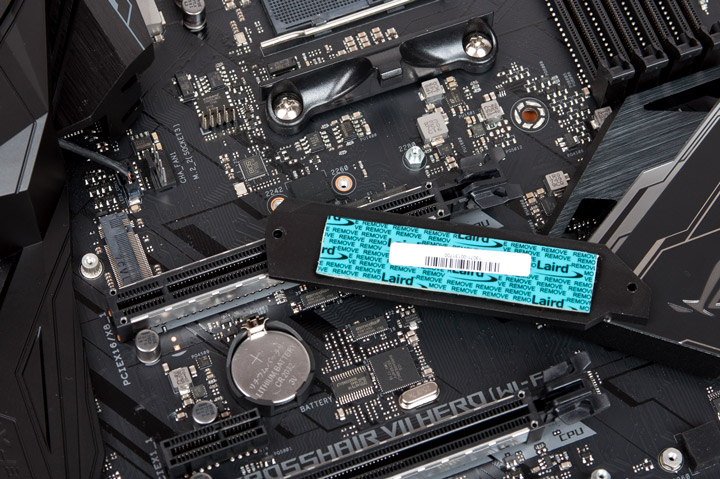

Верхнее позадачное место под устройства типа M.2 подразумевает монтаж устройств не длиннее 80 мм. На охладителе имеется термолипучка.

ASUS ROG Crosshair VII Hero Wi-FiASUS ROG Crosshair VII Hero Wi-Fi

Нижнее посадочное место не имеет ограничений по длине устанавливаемых устройств. Также сюда, при желании, можно установить и охладитель, демонтировав с верхнего участка. Но его длина выступает в роли ограничителя для полной совместимости со всеми изделиями формата M.2.

ASUS ROG Crosshair VII Hero Wi-Fi

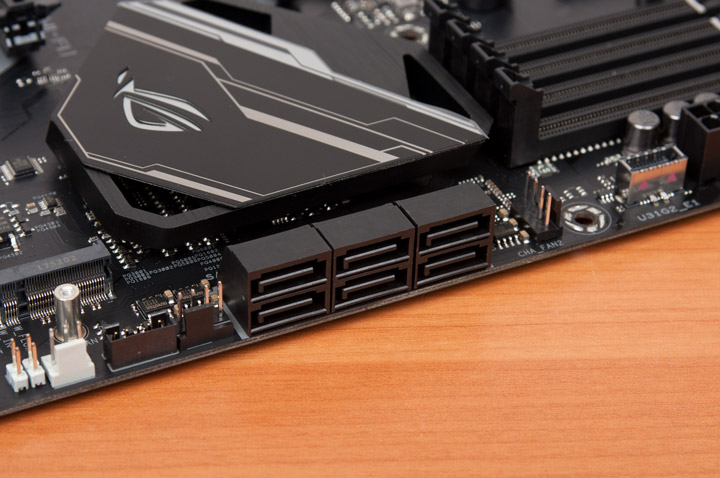

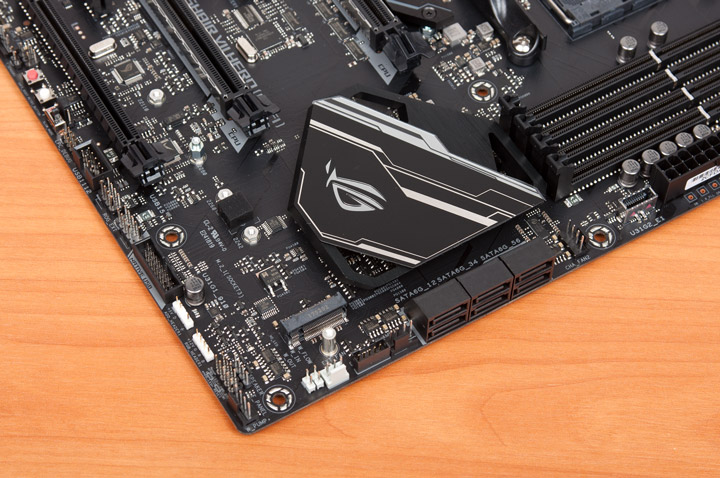

Размещение колодки для дополнительного контроллера охладителей привело к уменьшению числа гнёзд SATA, здесь шесть продольных единиц.

ASUS ROG Crosshair VII Hero Wi-Fi

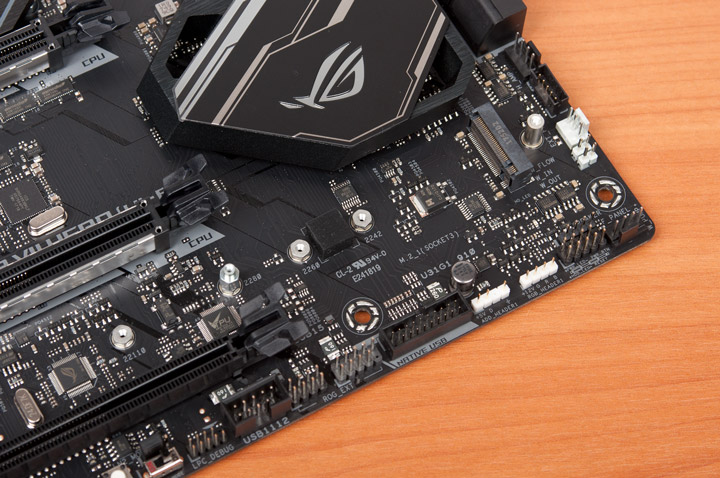

Корпусные кабели интерфейсов USB в праве рассчитывать на одну колодку каждого поколения, в сумме их выходит три штуки, все — поперечного типа.

ASUS ROG Crosshair VII Hero Wi-Fi

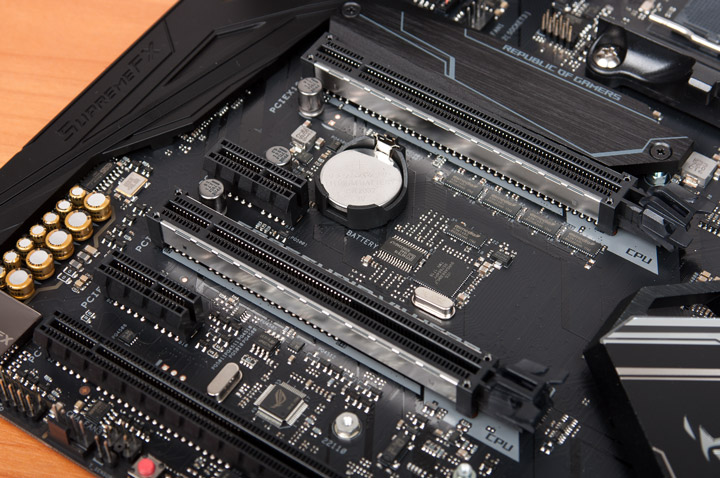

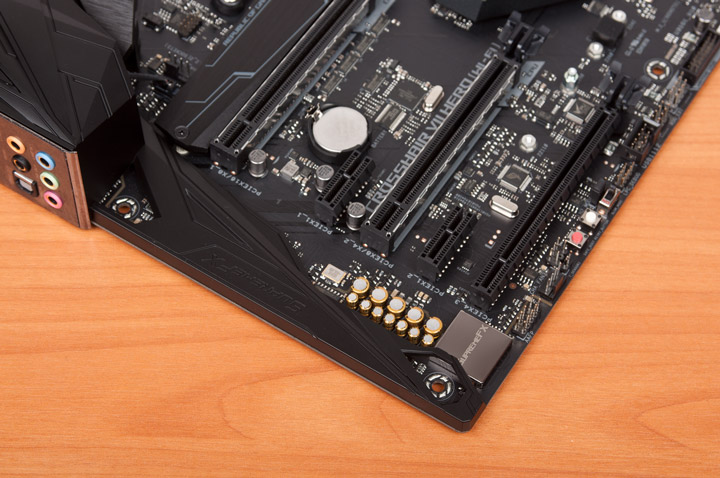

Шестнадцать линий от ЦП могут быть поделены между парой PCI-E x16, а также ещё четыре из этого числа уходят на один из компактных M.2. Фактически, использование пары M.2 в режиме PCI-E снизит пропускную способность графической подсистемы. Неармированные слоты работают с хабом.

ASUS ROG Crosshair VII Hero Wi-Fi

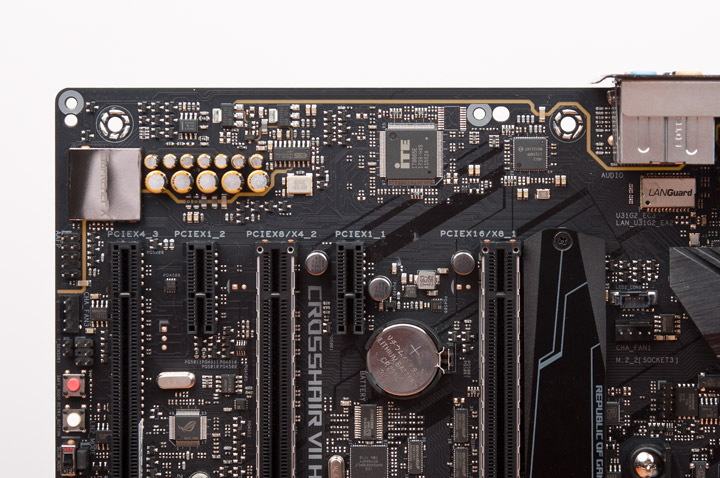

Организация сетевой и звуковой подсистем, судя по всему, осталась не тронутой. Есть один добавочный ОУ и внешний ЦАП, работающий в комплексе с кодеком ALC1220, распаянного под экраном. Дополняет схему группа специальных аудиоконденсаторов.

ASUS ROG Crosshair VII Hero Wi-Fi

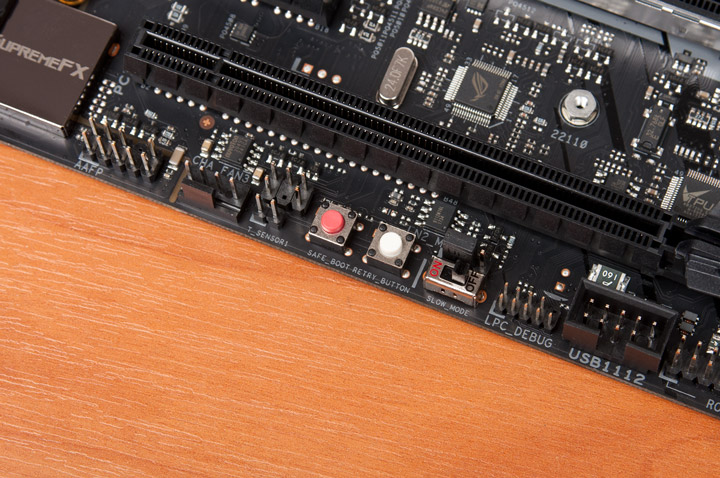

Первая пара полезных кнопок расположилась у нижней грани — Safe Button и Retry Button. Активация старта с безопасными настройками возложена на обязанности первой, а вторая инициирует цикл отключения и последующего пуска системы. Допускается использование собственной термопары посредством гнезда T_Sensor.

ASUS ROG Crosshair VII Hero Wi-Fi

Есть поддержка фирменных выносных модулей для проведения разгона (OC Panel II). Реализована полная поддержка СЖО в лице пары температурных и одного температурного датчика (колодки отделены белым цветом).

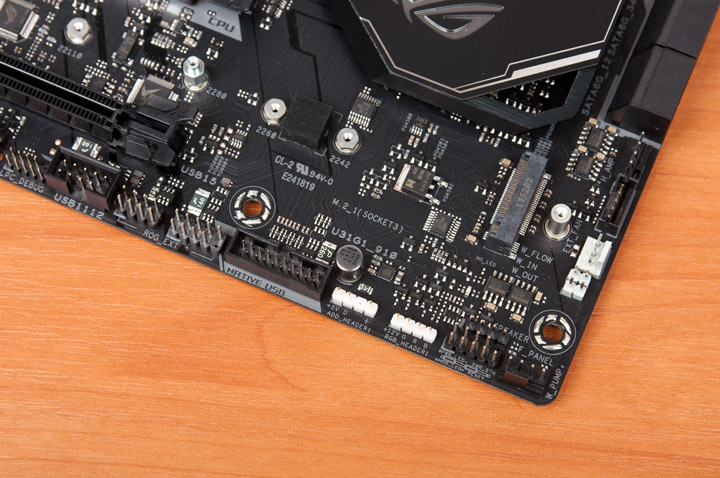

ASUS ROG Crosshair VII Hero Wi-Fi

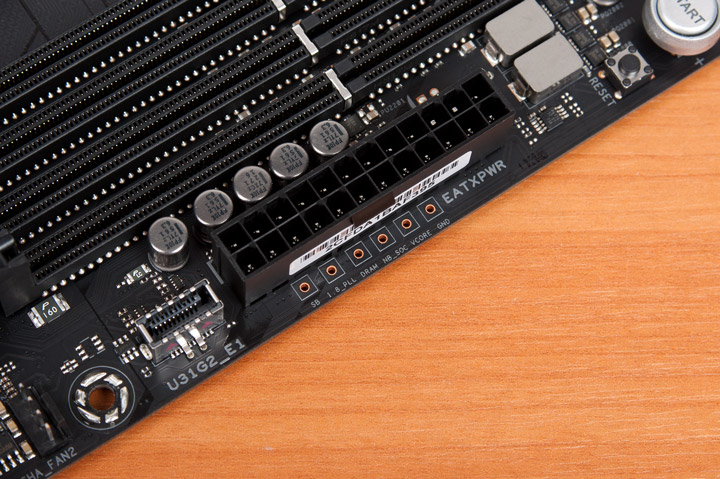

Пять основных системных напряжений можно измерить мультиметром, своими силами, воспользовавшись точками для щупов.

ASUS ROG Crosshair VII Hero Wi-Fi

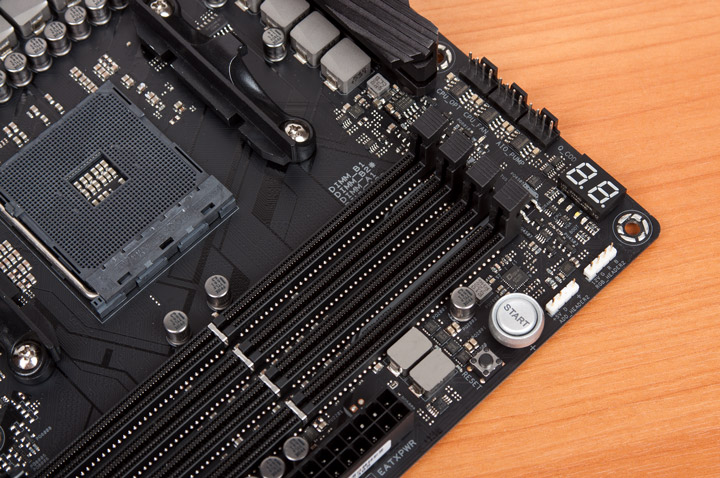

У правого верхнего угла находятся: индикатор кодов POST, упрощенный комплекс диагностики Q-LED, кнопка пуска (светится красным цветом) и перезагрузки системы.

ASUS ROG Crosshair VII Hero Wi-Fi

Ещё одной особенностью устройства является наличие независимого тактового генератора, позволяющего менять опорную частоту. Забегая наперёд, скажу — здесь для этой процедуры предусмотрели два способа.

ASUS ROG Crosshair VII Hero Wi-Fi

Зона стабилизатора питания выглядит неизменной: такая же накладка над портами ввода-вывода, радиатор тех же размеров, такие же дроссели и их число. Акцентировать внимание можно на новой микросхеме с прошивкой, она непривычно велика. Как я уже подчёркивал во вступлении, системы охлаждения теперь устанавливаются только с готовностью к сокету AM4.

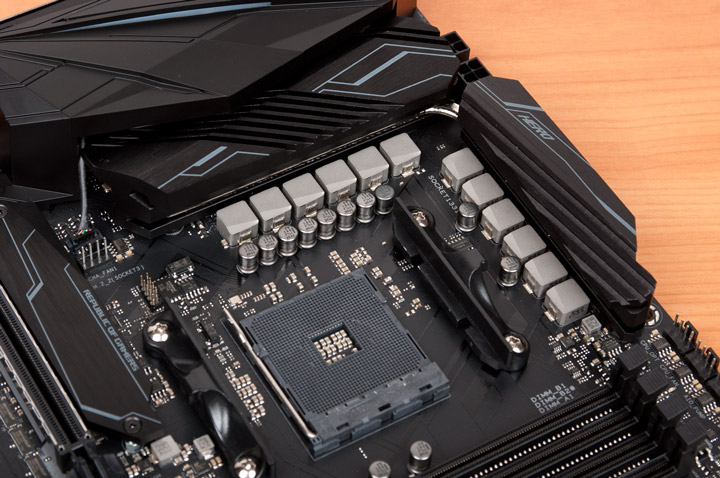

ASUS ROG Crosshair VII Hero Wi-Fi

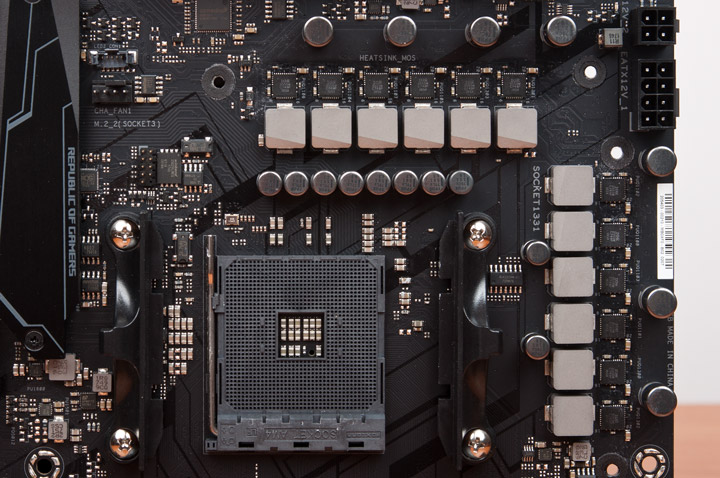

Система питания здесь переработана. ШИМ-контроллер распаян на тыльной стороне, модель — ASP1405I. Внешних драйверов теперь нет, только удвоители (IR3599), которых пять штук. В итоге получилась схема «5+2» фазы, для процессорных линий число каналов увеличено до 10. Используются высокоэффективные сборки Infineon Technologies IR3555, точно такие как у ASUS ROG Strix X470-F Gaming, больше только их число. Пятый и шестой элемент (по ходу часовой стрелки на снимке) ответственны за SOC Voltage, то есть инженеры распределили основное «тепловое пятно» на два фланга.

ASUS ROG Crosshair VII Hero Wi-FiASUS ROG Crosshair VII Hero Wi-Fi

Вид радиатора силовых цепей изменился лишь благодаря пропилам на верхней грани, а общая форма не модифицировалась по сравнению с материнской платой прошлого поколения. Замечаний к площади термоинтерфейса нет.

ASUS ROG Crosshair VII Hero Wi-Fi

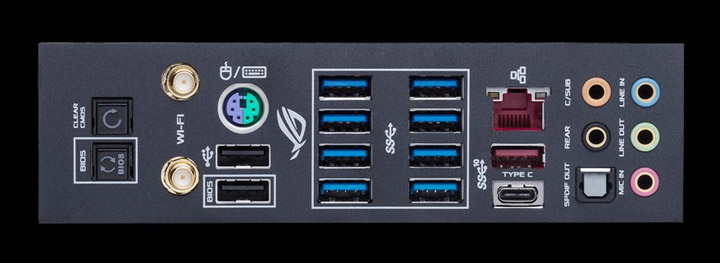

Задняя панель укомплектована максимально плотно. Трудно придумать, чего здесь не хватает (разумеется, кроме видеовыходов). Модель используемого адаптера беспроводных сетей сменилась, тут используется решение от Realtek.

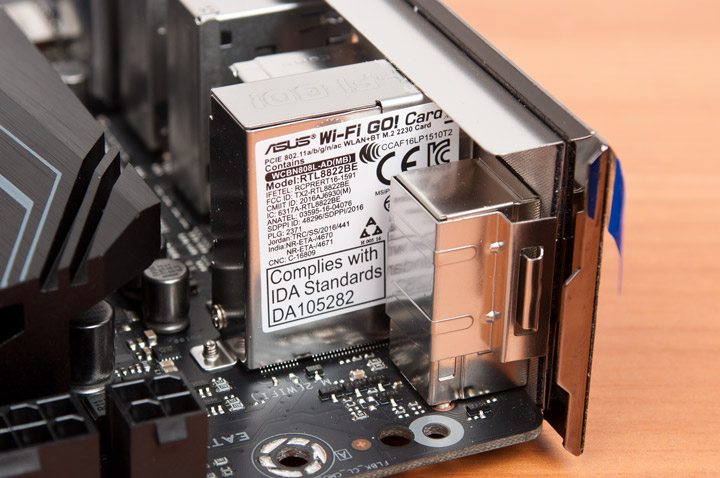

ASUS ROG Crosshair VII Hero Wi-FiASUS ROG Crosshair VII Hero Wi-Fi
