Обзор материнской платы ASUS ROG Crosshair VI Hero (Wi-Fi ac). Продукт для уверенного разгона старших моделей AMD Ryzen

Серия материнских плат ROG Crosshair от ASUS разрабатывалась для настольных процессоров AMD, продукты с цифрой «шесть» оказались предназначены для линейки Summit Ridge, то есть под ЦП известные всем как Ryzen. Буквально с момента анонса новинок в рознице была доступна модель ROG Crosshair VI Hero, но первые эксперименты на ней приводили к проблемам с прошивкой, которые мало кто мог решить самостоятельно, без обращения в сервис. Хочется верить, проблему уже нашли и устранили, а мы выбрали для знакомства более заряженную версию, где предустановленным стал адаптер беспроводных сетей. На момент написания обзора эта плата является самой дорогой в украинской рознице, очень интересно, что же она сможет продемонстрировать во время испытаний.

ASUS ROG Crosshair VI Hero (Wi-Fi ac)

Изделие подобного класса предоставляет полный доступ к возможностям хаба X370, а также обладает парой дополнительных контроллеров — для обеспечения большего числа выходов USB на задней панели. Есть и уникальные черты — поддерживаются охладители старого формата (AM3+), а ещё здесь нет ни единого видеовыхода, таким образом, разработчики недвусмысленно позиционируют продукт как основу для экспериментов именно со старшими моделями процессоров. Позаботились они о немалом числе индикаторов и разного рода органах управления. Основной набор возможностей описан в таблице ниже.

Модель ASUS ROG Crosshair VI Hero (Wi-Fi ac)
Официальная страница продукта в Сети asus.com
Чипсет AMD X370
Процессорный разъём AMD AM4
Процессоры AMD Series: Athlon X4, A6, A8, A10, A12, Ryzen 3, Ryzen 5, Ryzen 7
Память 4 DIMM DDR4 SDRAM 2133/2400/2666/3200+*(OC), максимум 64 ГБ
Слоты PCI-E 2 x PCI Express 3.0 x16 (x16+x0, x8+x8) — CPU
1 x PCI Express 3.0 x16 (x8) — APU/Athlon
1 x PCI Express 2.0 x16 (x4) — X370
3 x PCI Express 3.0 x1 — X370
M.2 1 x PCI Express 3.0 x4
SATA (Key M, 2242/2260/2280/22110) — CPU
1 x SATA (Key M, 2242/2260/2280/22110) — APU/Athlon
Встроенное видеоядро (в APU) Radeon Series: R7, R5
Видеоразъёмы
Количество подключаемых вентиляторов 7x 4pin
Порты PS/2
Порты USB 2 х 3.1 Gen2 (2 разъёма на задней панели (A и C), ASM1142)
1 х 3.1 Gen2 (разъёмов на задней панели нет, X370)
4 х 3.1 Gen1 (4 разъёма на задней панели, CPU/APU/Athlon)
6 х 3.1 Gen1 (4 разъёма на задней панели, X370)
6 x 2.0 (4 разъёма на задней панели, X370)
Serial ATA 8 x SATA 6 Гбит/с (X370)
RAID 0, 1, 10 (SATA, X370)
Встроенный звук SupremeFX (7.1, HDA):
Codec — S1220 (Realtek ALC1220)
DAC — ESS Sabre ES9023P
Op Amp — Texas Instruments RC4580
S/PDIF Оптический (выход)
Сетевые возможности Intel I211-AT (Gigabit Ethernet)
Qualcomm Atheros QCNFA364A (Qualcomm Atheros QCA6174 (Wi-Fi 2.4/5GHz (802.11a/b/g/n/ac), Bluetooth 4.1))
COM
TPM +
UEFI AMI UEFI
Форм-фактор ATX
Размеры, мм 305 x 244
Дополнительные возможности Thermal sensor connector, ROG Water Cooling Zone (поддержка датчика потока и пары температурных), 3D Print ready (наличие отверстий для крепления продуктов из 3D-принтеров), поддержка AMD 3-Way CrossFireX и NVIDIA 2-Way SLI, Q-LED (CPU, DRAM, VGA, Boot Device LED), POST-индикатор (Q-Code), кнопки: Power, Reset, Clear CMOS, Safe и другие; технологии: Keybot II, Lighting Control Center (система подсветки ROG Aura, включая пару Aura RGB Strip Header), USB BIOS Flashback и прочие; совместимость с охладителями под сокет AM3(+)
Цена в рознице, $ 308

Упаковка и комплектация

Коробка увеличенных размеров, но её вес вполне обычный, ручку для облегчения транспортировки не заготовили.

ASUS ROG Crosshair VI Hero (Wi-Fi ac)

Для детального рассмотрения продукта достаточно приподнять верхнюю крышку — плата находится сразу под пластиковой защитной накладкой.

ASUS ROG Crosshair VI Hero (Wi-Fi ac)

Ключевые особенности описаны на тыльной стороне упаковки. Внимание тут уделено преимущественно самому продукту, перечислены основные его возможности. Про фирменные утилиты, технологии или подсветку здесь решили не упоминать.

ASUS ROG Crosshair VI Hero (Wi-Fi ac)

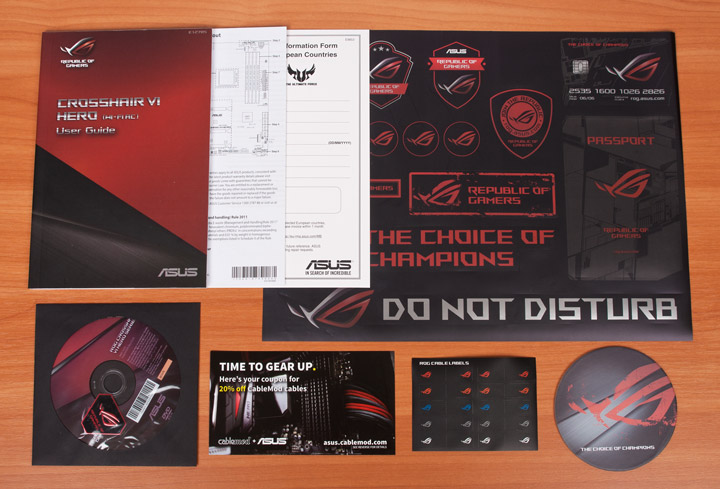

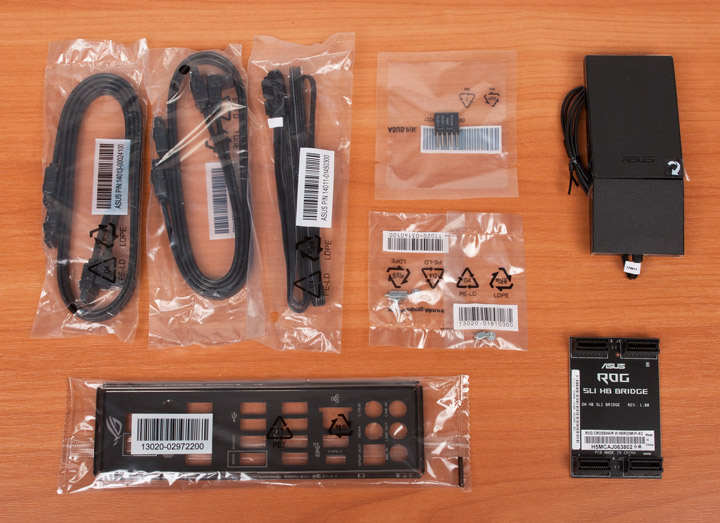

В комплект поставки включили:

  • руководство пользователя, в котором подробно проиллюстрированы и описаны подпункты UEFI (на английском языке);
  • памятку по корректной установке модулей памяти;
  • фирменный гарантийный талон;
  • комплект наклеек с различными изображениями серии ROG;
  • диск с драйверами и фирменным ПО;
  • отдельную наклейку с логотипом ROG;
  • купон со скидкой для выполнения процедуры оплетения проводов (раундинга);
  • ещё один комплект наклеек ROG — для кабелей;
  • подставку для чашки также с эмблемой ROG;
ASUS ROG Crosshair VI Hero (Wi-Fi ac)
  • четыре кабеля SATA 6Gb/s, два из которых с Г-образным разъёмом на одном из концов;
  • удлинитель для подключения светодиодной ленты;
  • переходник для удобного подключения корпусных разъёмов ASUS Q-Connector;
  • крепёжный винт и стойку для устройств формата M.2;
  • комплект из пары винтов и стоек для монтажа декоративных элементов;
  • выносную Wi-Fi-антенну с возможностью фиксации двух положений, оснащенную подставкой с вмонтированным магнитом;
  • заглушку для корпуса, дополненную наклейкой в чёрных тонах с символьным обозначением всех гнёзд. Обратная её часть оклеена шумопоглащающим материалом;
  • двойной жёсткий мостик для организации SLI.
ASUS ROG Crosshair VI Hero (Wi-Fi ac)

Внешний вид

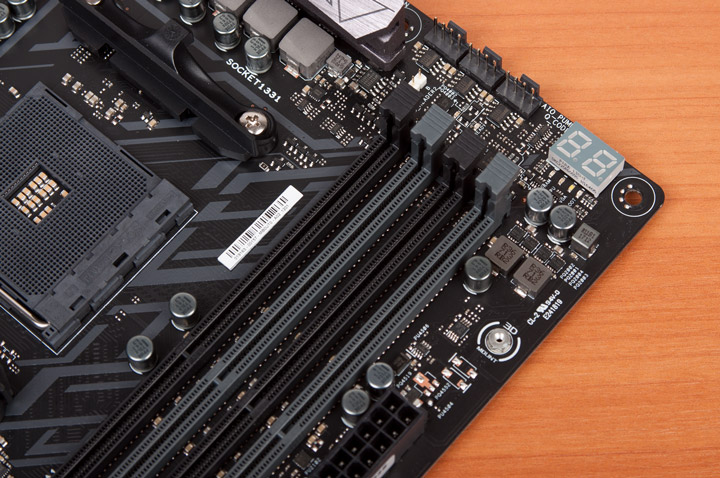

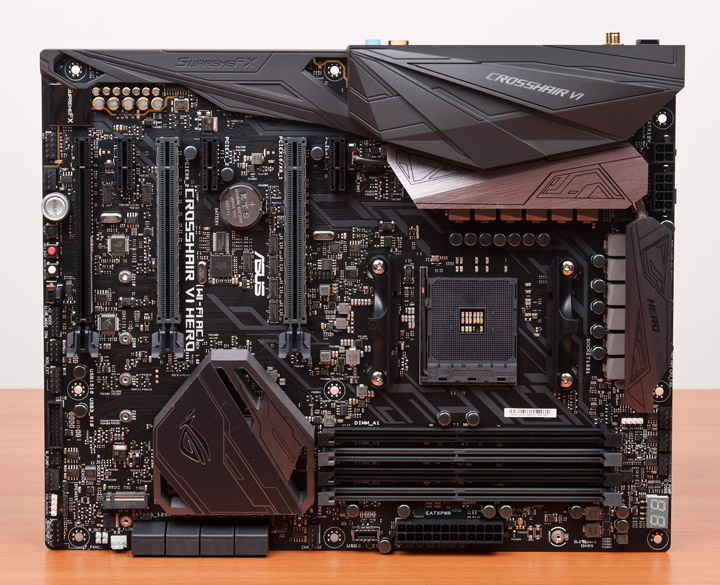

Плата вполне гармонично будет смотреться как в корпусе, так и в условиях открытого стенда. Для крепления предусмотрены девять отверстий. Стилистика оформления близка к используемой в серии продуктов ROG Maximus IX — это оттенки монохромной гаммы, общий стиль достаточно сдержанный, тёмный.

ASUS ROG Crosshair VI Hero (Wi-Fi ac)

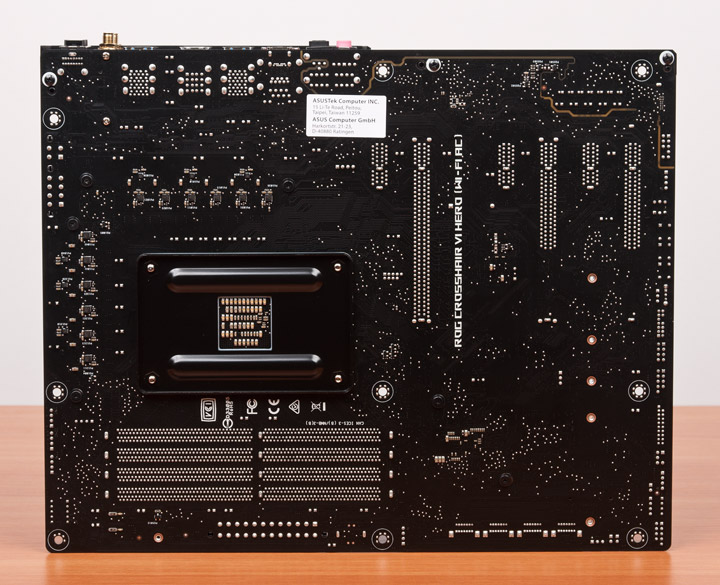

На задней поверхности платы не обошлись без электронных компонентов, потому при эксплуатации следует быть внимательным. Больше всего внимания на себя привлекают детали из подсистемы питания процессора. Все радиаторы на этом устройстве используют винтовое крепление.

ASUS ROG Crosshair VI Hero (Wi-Fi ac)

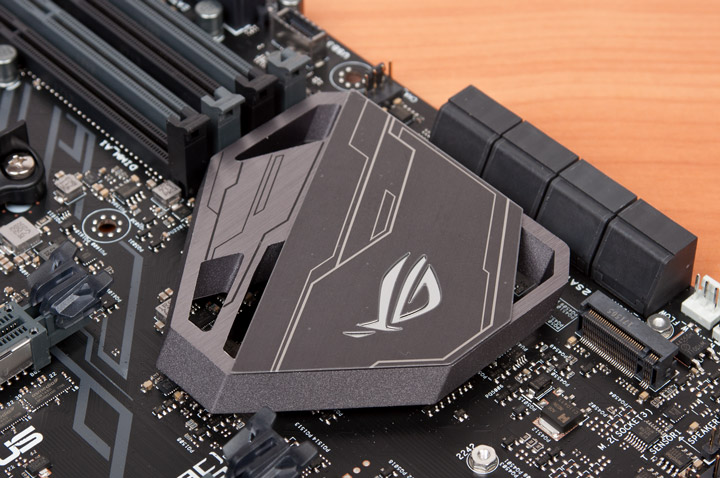

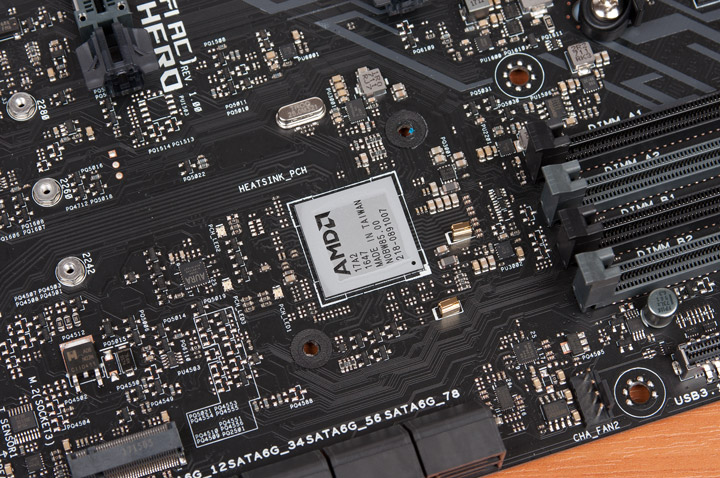

У чипсетного охладителя имеется немало затейливых отверстий, а посредством наклейки выделили логотип серии ROG. Распаянные на плате светодиоды освещают всю эту конструкцию.

ASUS ROG Crosshair VI Hero (Wi-Fi ac)ASUS ROG Crosshair VI Hero (Wi-Fi ac)

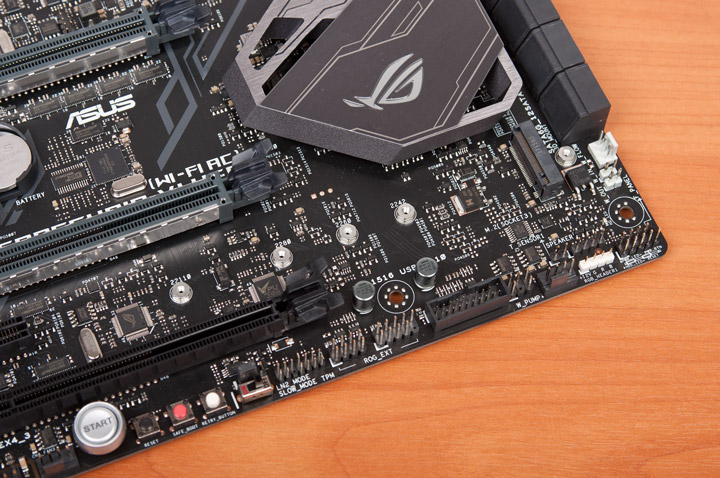

Гнездо типа M.2 распаяно в нижней части платы и позволяет устанавливать устройства самых разных размеров, в том числе и 22110.

ASUS ROG Crosshair VI Hero (Wi-Fi ac)

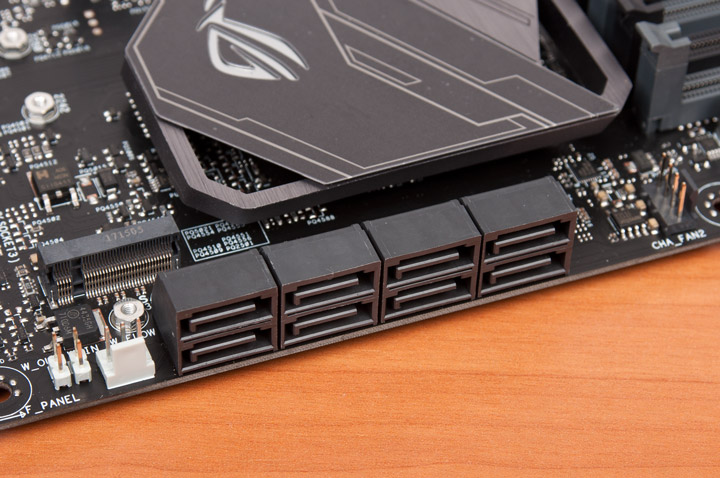

Выходов SATA восемь, все они продольного типа. Ниже них распаян миниатюрный светодиод дисковой активности (оранжевого цвета). Для корпусных кабелей USB на плате распацяно по одному гнезду: 3.1 Gen2 (оно симметричное), 3.1 Gen1 и привычной версии — 2.0.

ASUS ROG Crosshair VI Hero (Wi-Fi ac)

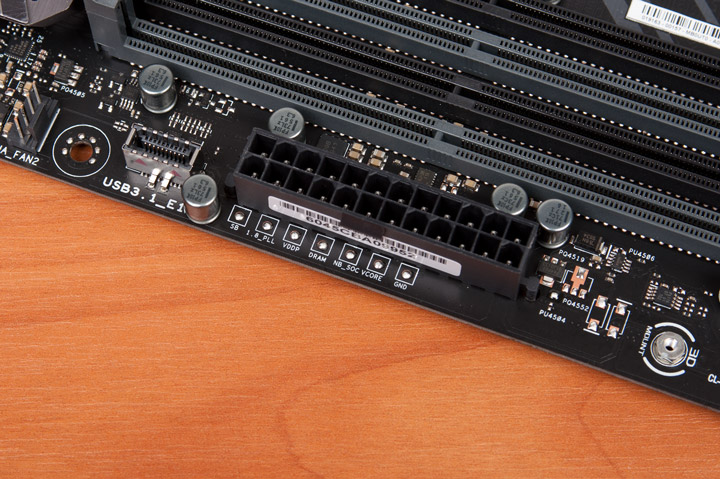

Сбоку от главного гнезда питания есть точки под замеры самых важных действующих системных напряжений.

ASUS ROG Crosshair VI Hero (Wi-Fi ac)

У верхней грани находится диагностический уголок. Тут есть классический индикатор кодов POST и упрощённая система из разноцветных светодиодов Q-LED.

ASUS ROG Crosshair VI Hero (Wi-Fi ac)

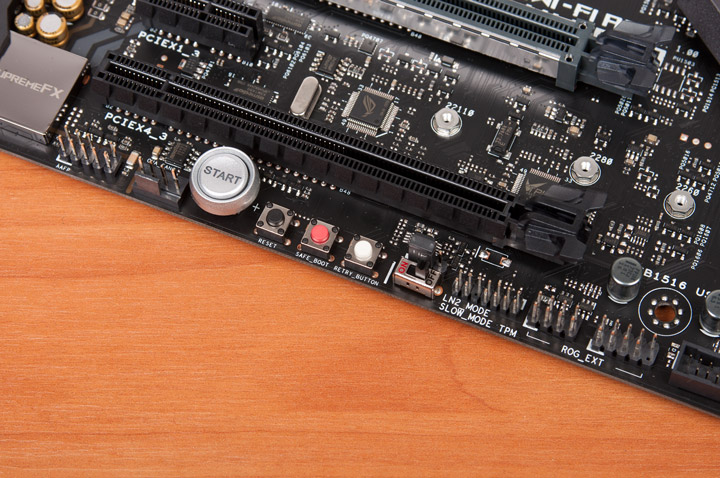

Органы управления расположены вдоль нижней грани. Это большая кнопка питания и миниатюрные: сброса, Safe (позволяет попасть в UEFI без сброса настроек) и Retry (вначале отключает, а затем запускает систему). Ещё тут есть переключатель Slow Mode и перемычка для активации экстремального режима LN2.

ASUS ROG Crosshair VI Hero (Wi-Fi ac)

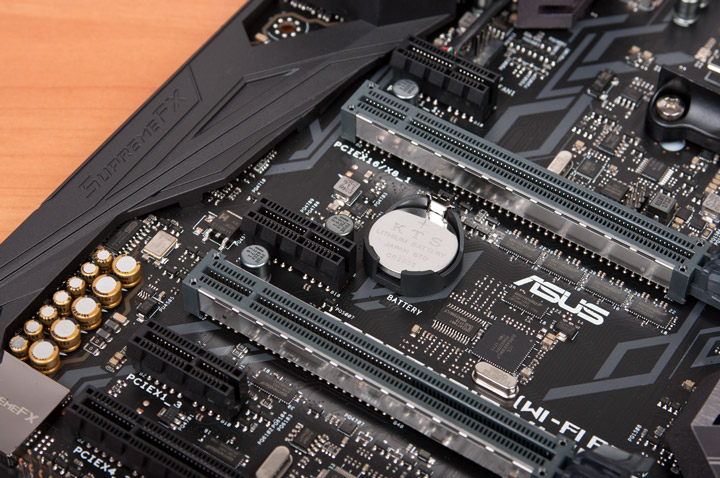

Процессорные линии PCI-E будут распределены между экранированными слотами, остальные работают с хабом. Одна из ключевых особенностей модели — внешний тактовый генератор, позволяющий менять опорную частоту.

ASUS ROG Crosshair VI Hero (Wi-Fi ac)

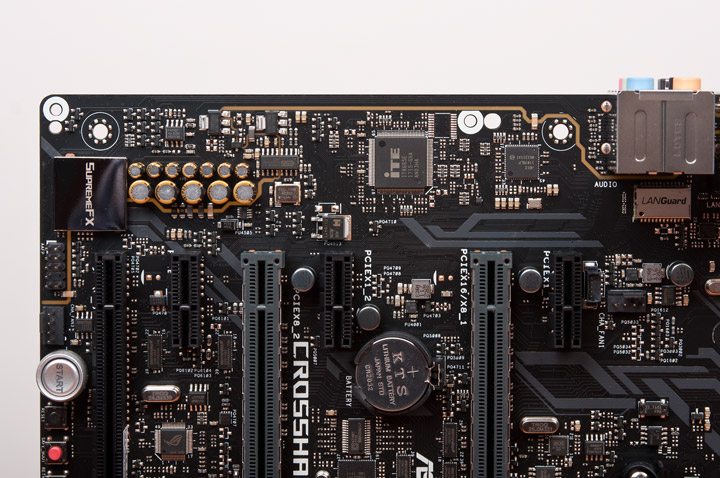

Звуковая подсистема основана на Realtek ALC1220, кодек находится под экраном. Также используется дискретный ЦАП с независимым осциллятором и вспомогательный ОУ, равно как это было реализовано на платах серии ROG Maximus IX.

ASUS ROG Crosshair VI Hero (Wi-Fi ac)

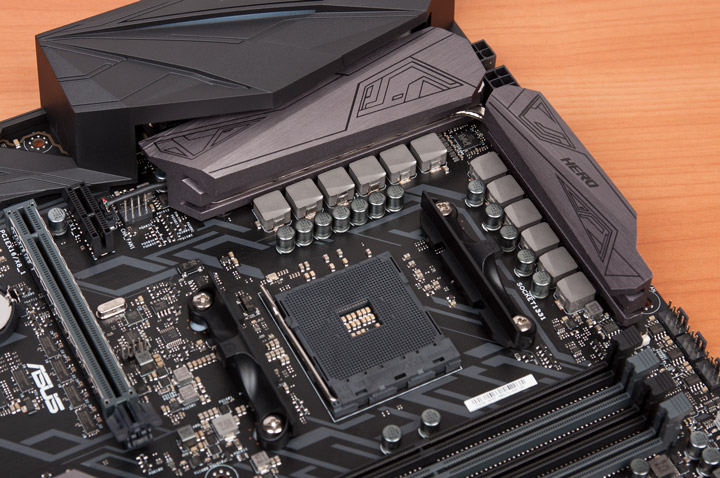

Приятная особенность, которую лишний раз можно подчеркнуть, — наличие отверстий под системы охлаждения типа AM3+. Радиатор на силовых цепях невысокий, монтажу охладителей ничего не должно помешать.

ASUS ROG Crosshair VI Hero (Wi-Fi ac)

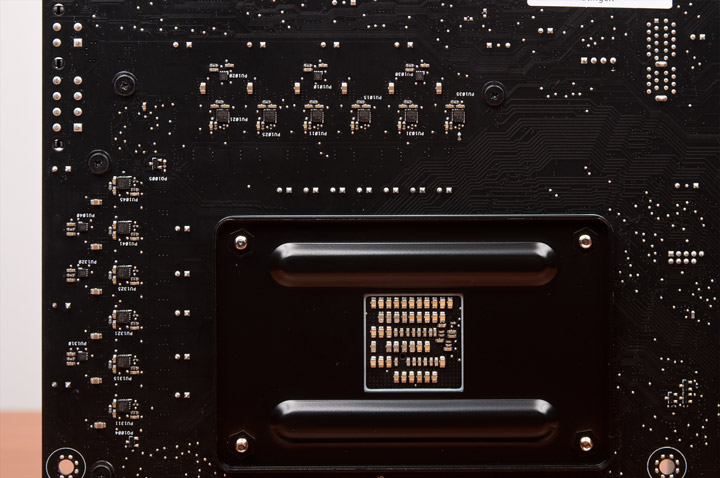

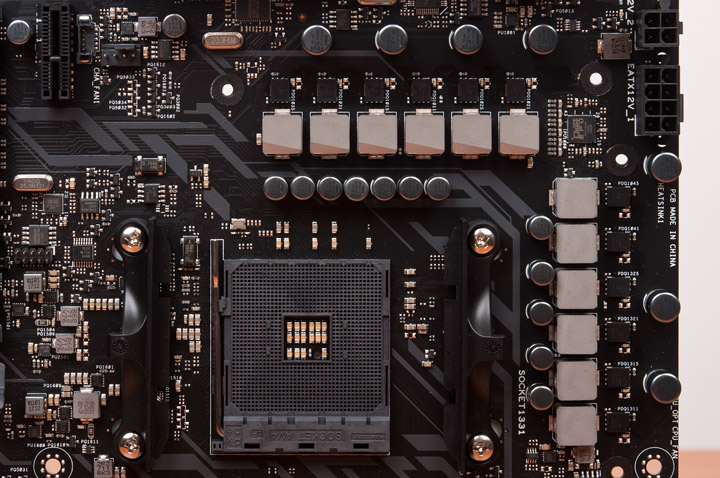

Работа стабилизатора напряжений основана на ШИМ-контроллере ASP1405I и описывается формулой 4+2 «фазы». Сзади есть шесть единиц удвоителей IR3599, благодаря которым образуются 8+4 канала. Там же находятся 12 внешних драйверов IR3535. Схема дополнена двенадцатью сборками Texas Instruments CSD87350Q5D, это на две штуки больше, чем у ASUS Prime X370-Pro, тут они усиливают процессорную часть стабилизатора. Выходит, для группы SOC Voltage схемы равноценны.

ASUS ROG Crosshair VI Hero (Wi-Fi ac)ASUS ROG Crosshair VI Hero (Wi-Fi ac)

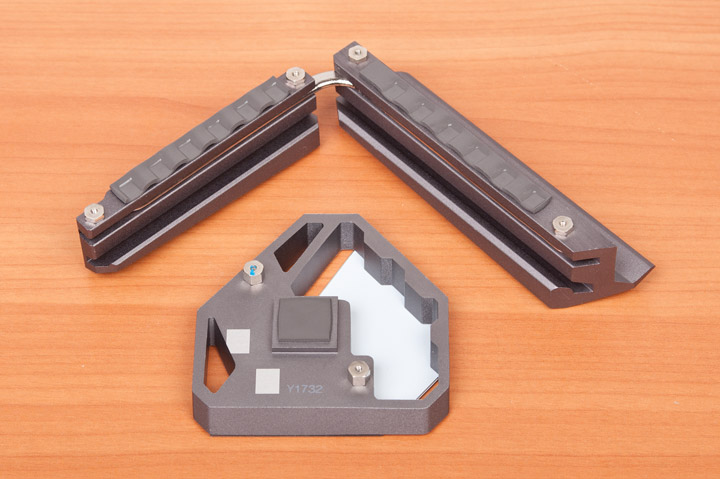

К качеству исполнения радиаторов никаких вопросов нет. Основной имеет тепловую трубку, которая грамотно расположена близь самого основания, а значит принимает самое активное участие в работе. С площадью термопрокладки тут вопросов нет, у чипсетного охладителя её можно было бы сделать и чуть больше.

ASUS ROG Crosshair VI Hero (Wi-Fi ac)

Порты ввода-вывода на задней панели насчитывают множество самых распространённых — USB. Тут есть все их современные типы. Как я уже писал, это получилось благородя отказу от видеовыходов. В наличии пять аудиогнёзд и одно оптическое. Пара кнопок понадобятся для сброса настроек и активации механизма аварийного восстановления прошивки. Адаптер беспроводных сетей предустановлен с завода, необходимо лишь провести коммутацию антенны.

ASUS ROG Crosshair VI Hero (Wi-Fi ac)ASUS ROG Crosshair VI Hero (Wi-Fi ac)
