Обзор материнской платы ASUS ROG Crosshair VII Hero (Wi-Fi) на базе AMD X470. Рассуждения о способах разгона Ryzen 7 2700X

Возможности UEFI

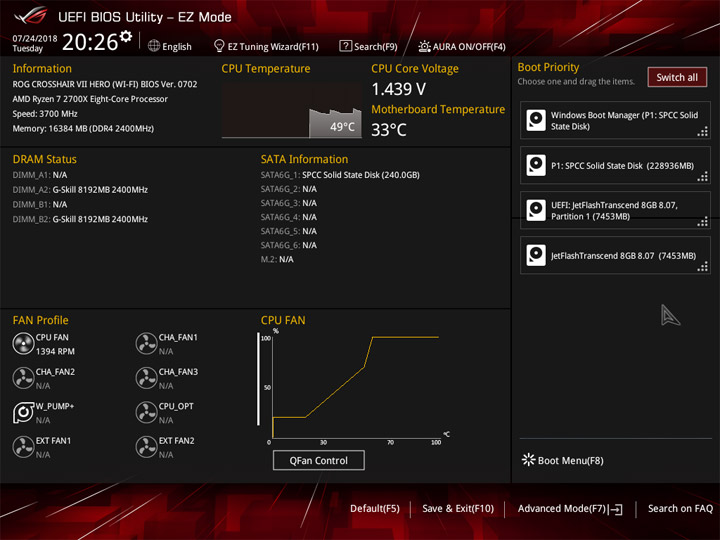

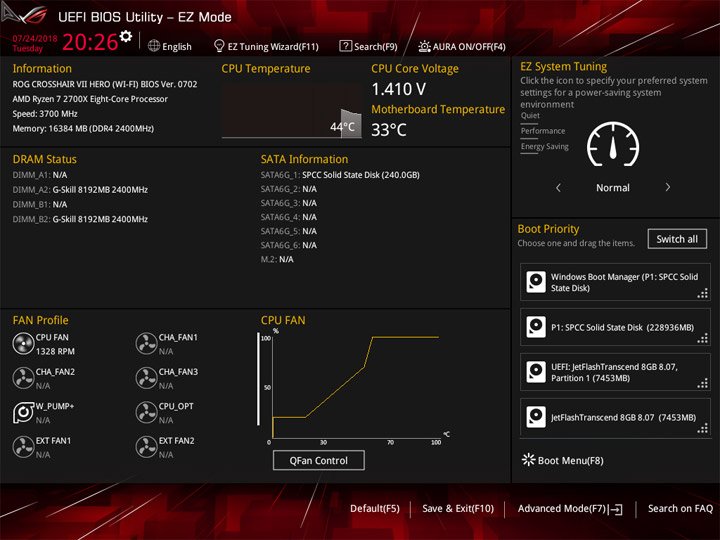

Внешний вид меню UEFI не менялся. Есть два режима работы с настройками. Упрощённый поможет выбрать загрузочное устройство и получить базовую информацию о системных компонентах и режимах их работы.

ASUS ROG Crosshair VII Hero Wi-FiASUS ROG Crosshair VII Hero Wi-Fi

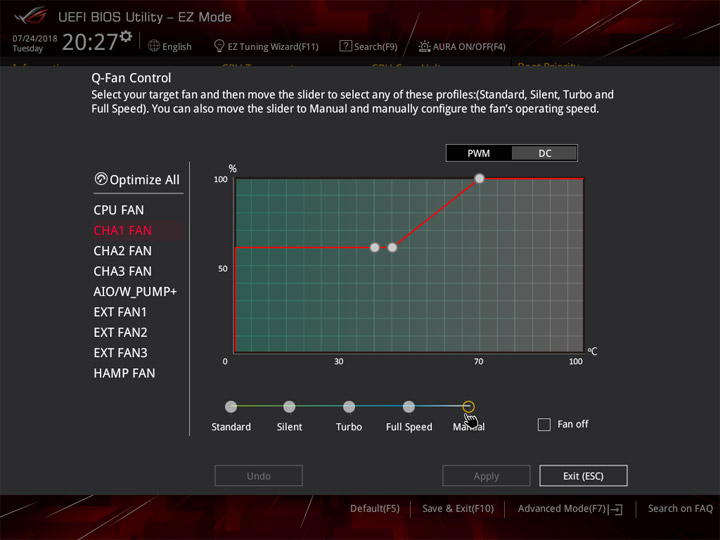

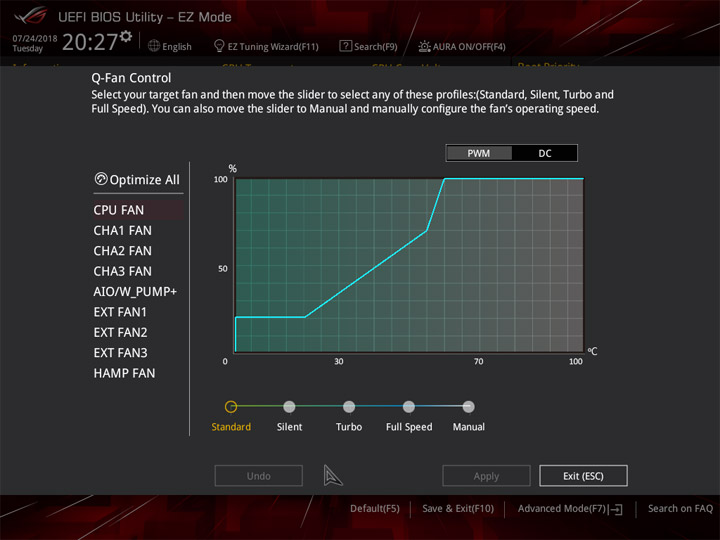

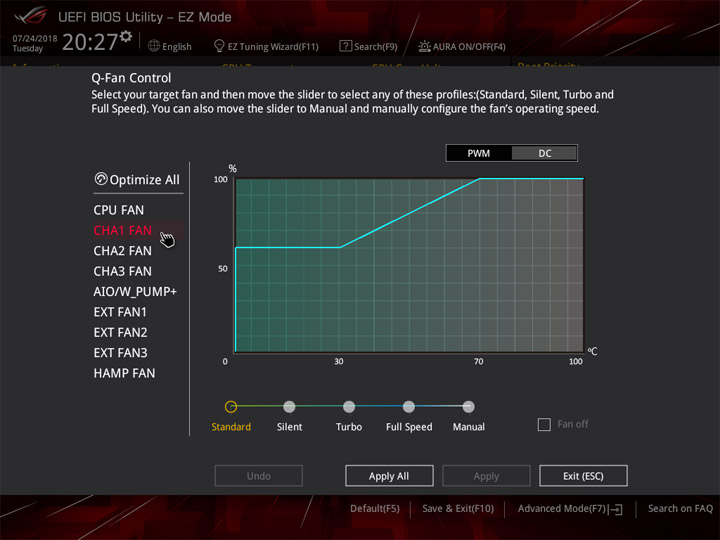

Есть отдельное меню для работы с охладителями. Тут можно в дружелюбной форме составить алгоритм замедления крыльчаток, предварительно указав способ работы с устройствами.

ASUS ROG Crosshair VII Hero Wi-FiASUS ROG Crosshair VII Hero Wi-FiASUS ROG Crosshair VII Hero Wi-Fi

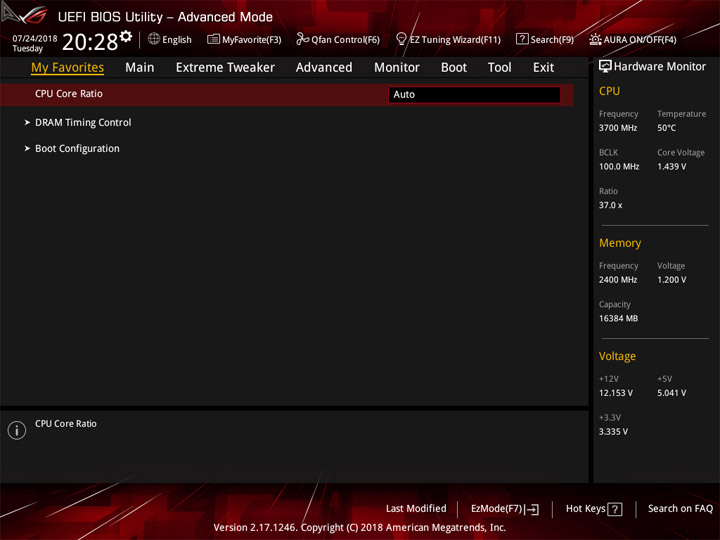

Полноценная работа с системой реализована через расширенное меню. Первый раздел допускает выбор необходимых пунктов с целью последующего, облегчённого и быстрого доступа к ним.

ASUS ROG Crosshair VII Hero Wi-Fi

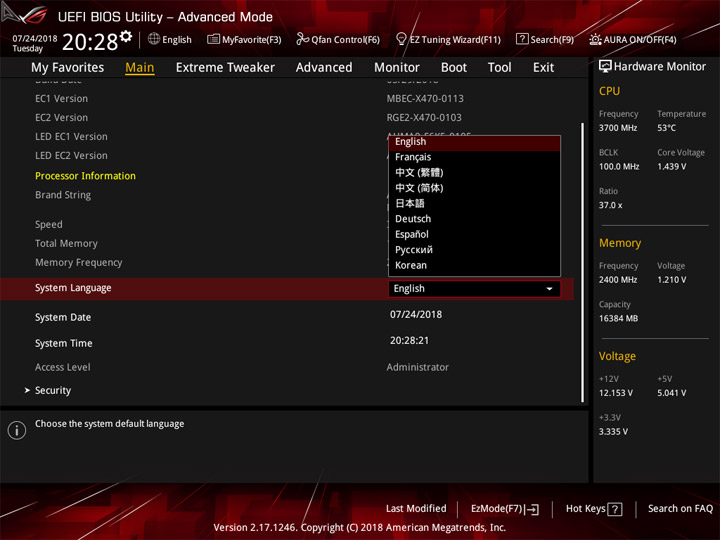

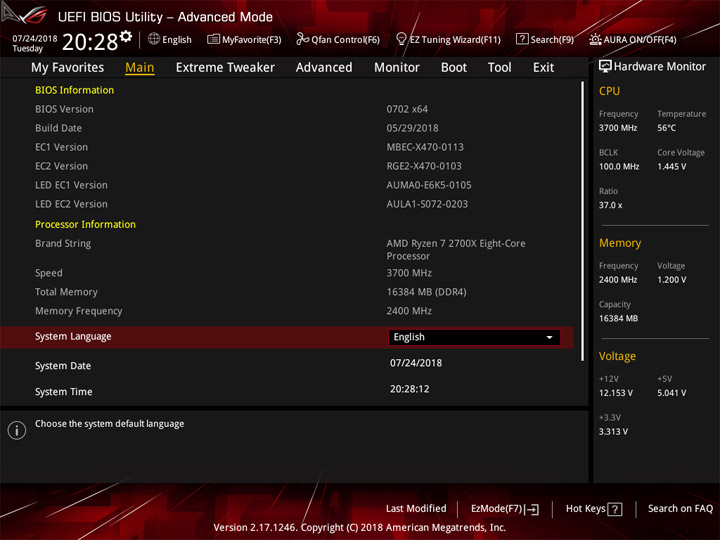

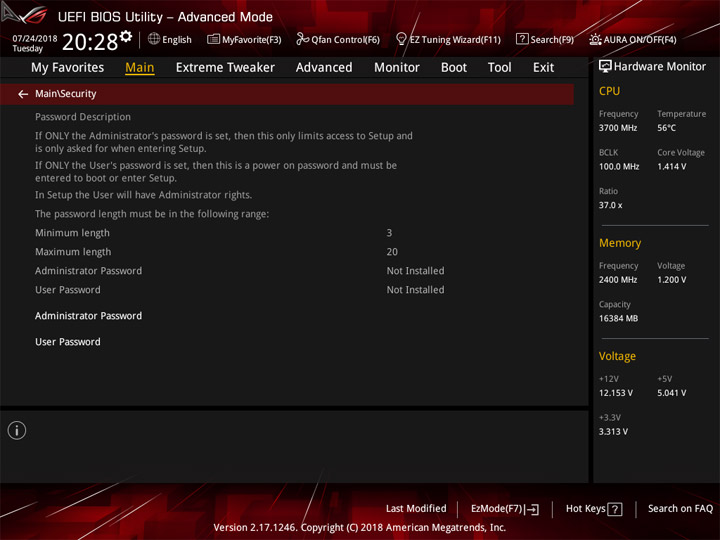

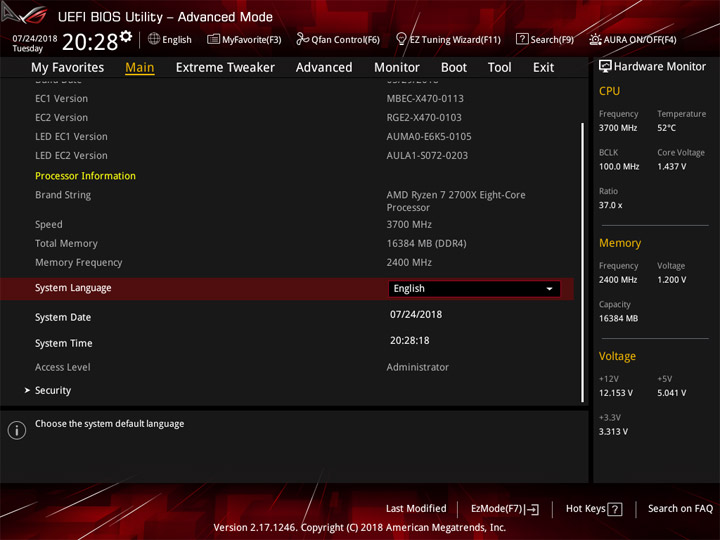

На странице Main можно выбрать локализацию, русскоязычная — в наличии.

ASUS ROG Crosshair VII Hero Wi-FiASUS ROG Crosshair VII Hero Wi-FiASUS ROG Crosshair VII Hero Wi-FiASUS ROG Crosshair VII Hero Wi-Fi

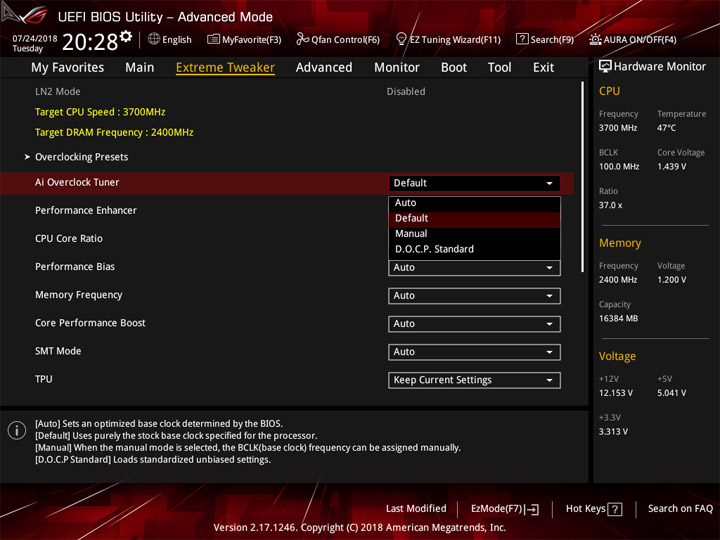

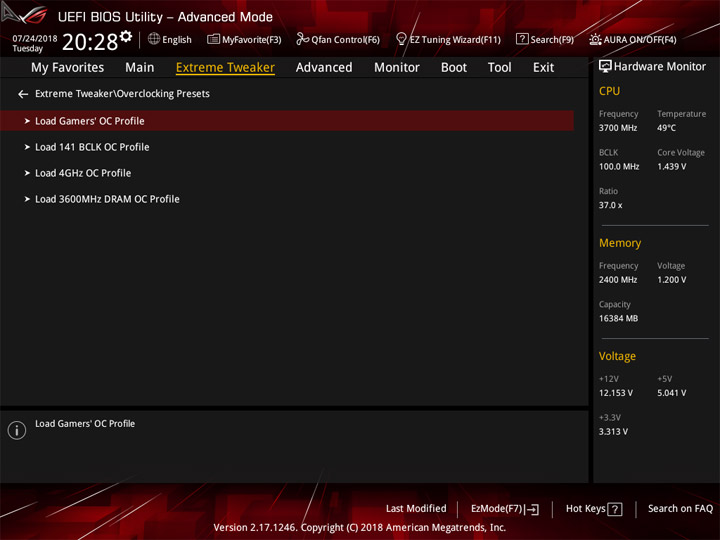

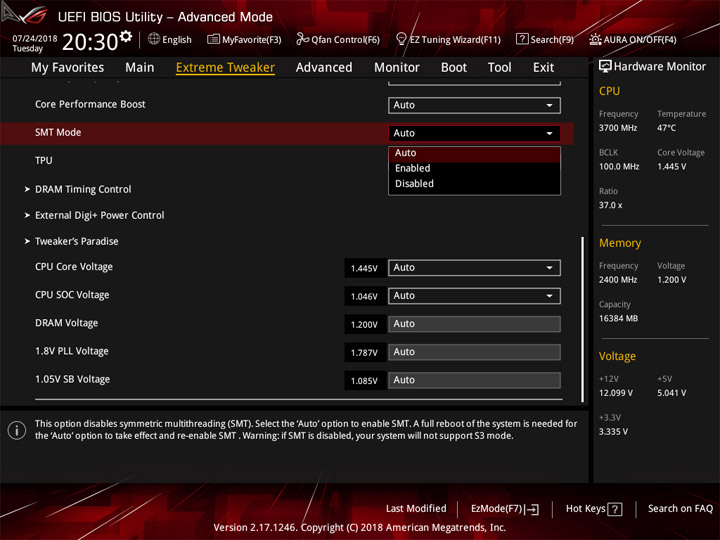

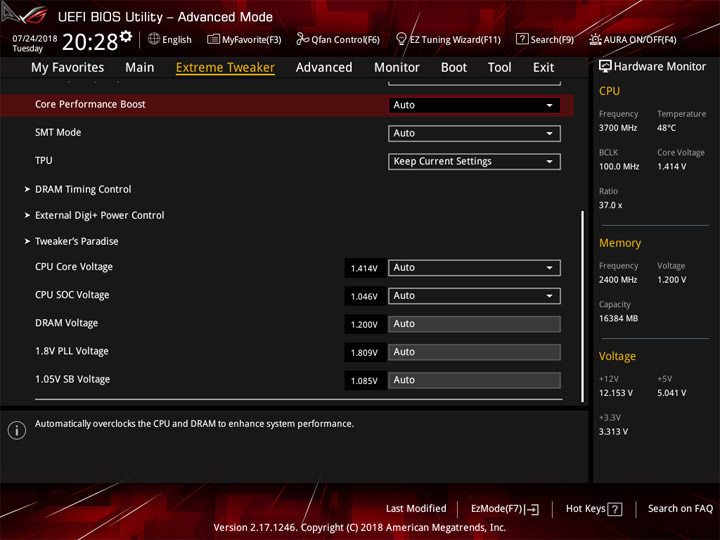

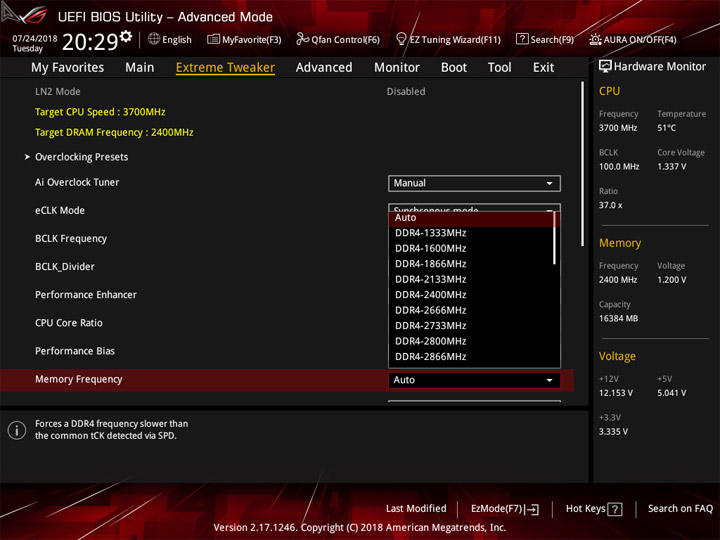

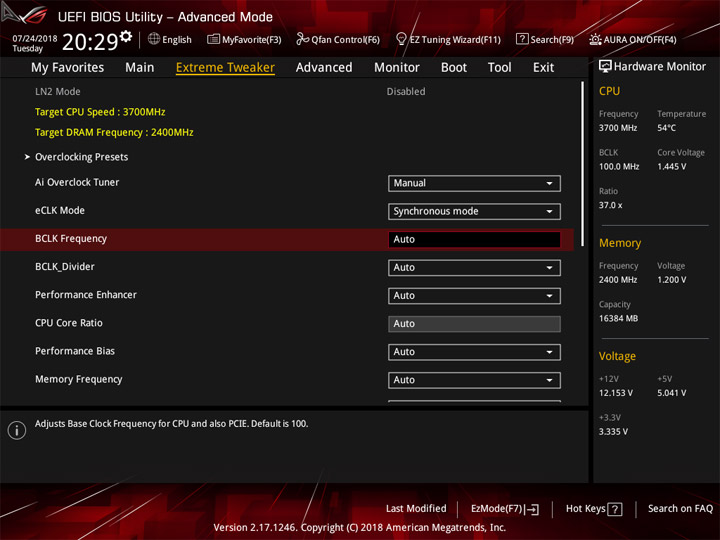

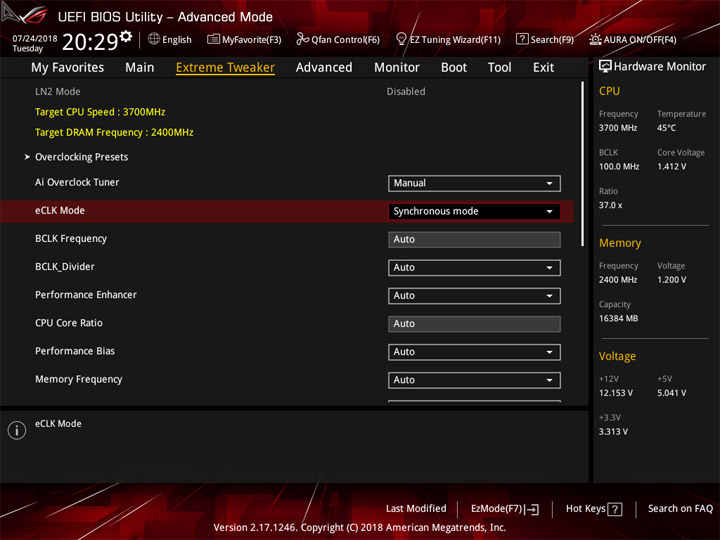

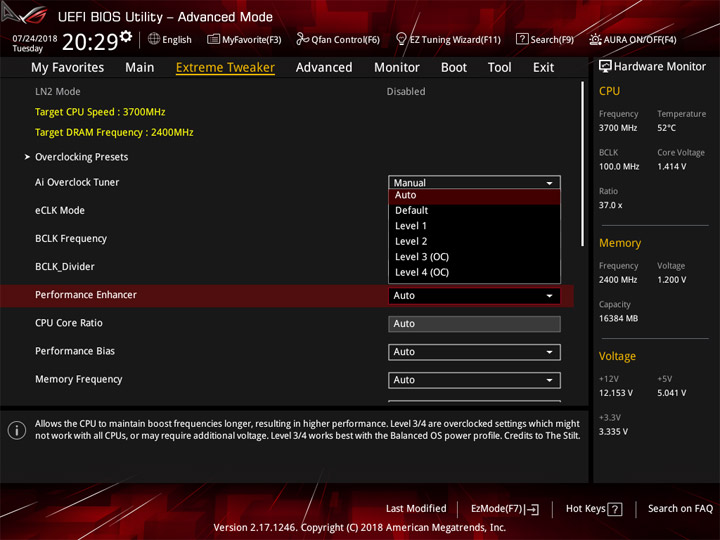

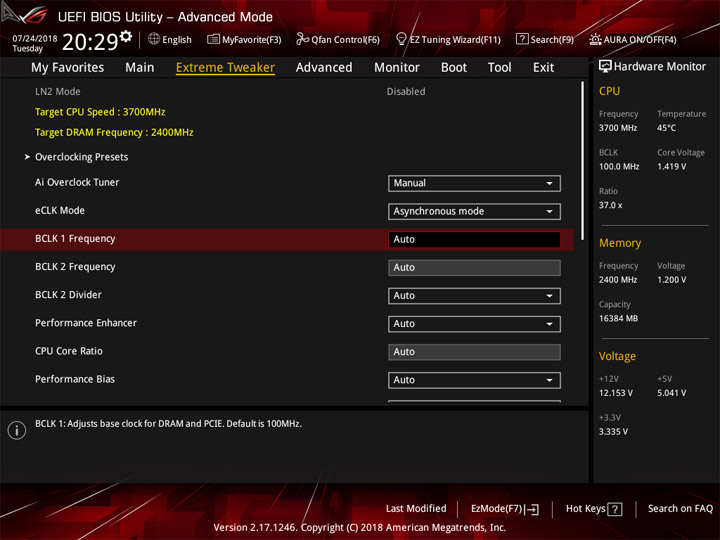

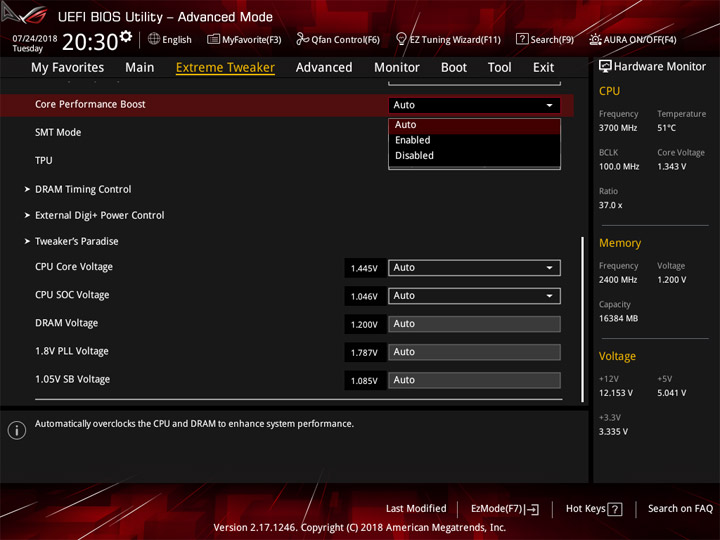

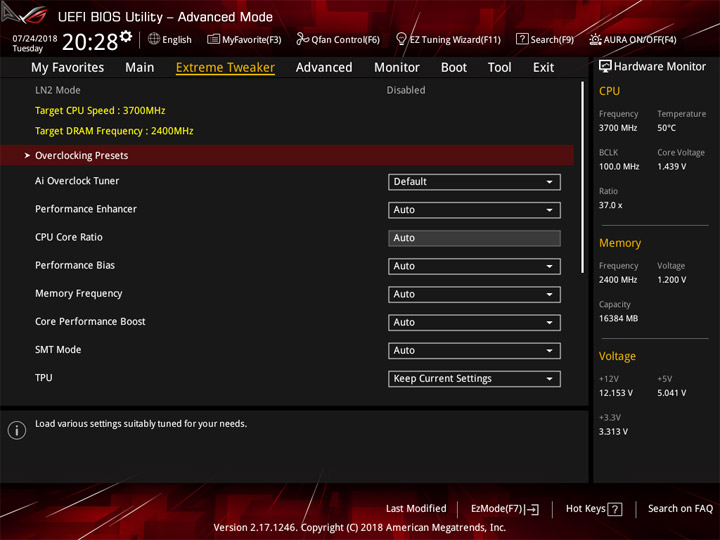

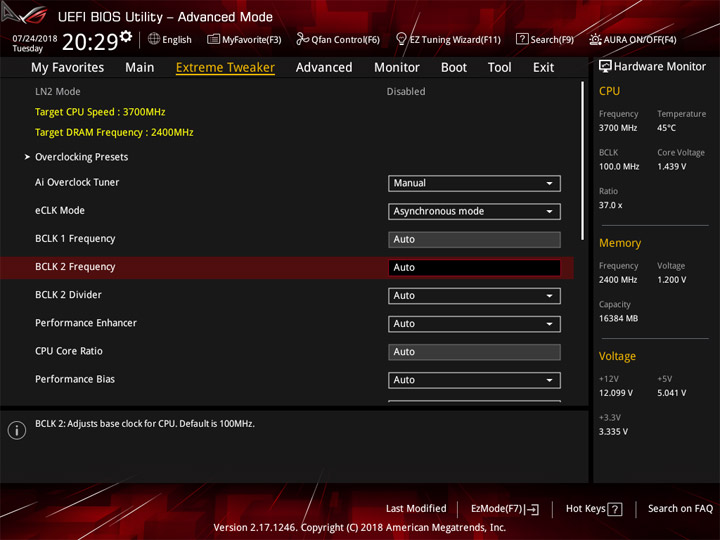

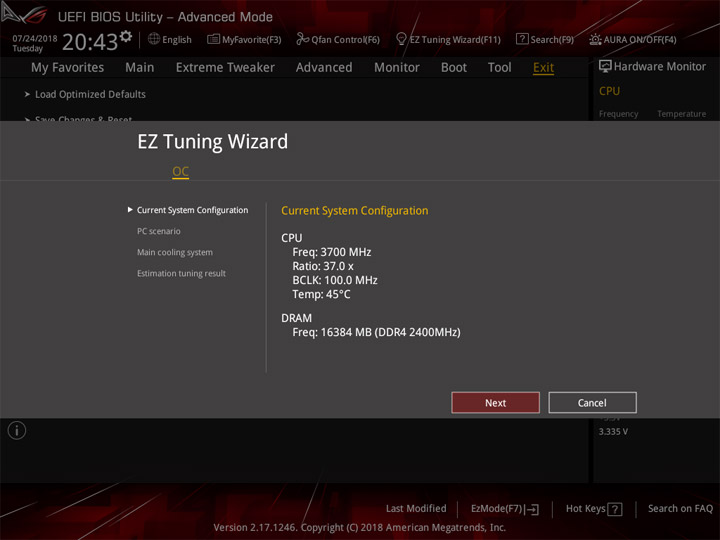

Структура рубрики для разгона компонентов включает множество вкладок и подменю. Имеется ряд готовых профилей и механизмов по оверклокингу всей системы или отдельных её составляющих. Одна из ключевых особенностей — развязка по двум независимым каналам опорной частоты для DRAM с PCI-E (1) и процессора (2).

ASUS ROG Crosshair VII Hero Wi-FiASUS ROG Crosshair VII Hero Wi-FiASUS ROG Crosshair VII Hero Wi-FiASUS ROG Crosshair VII Hero Wi-FiASUS ROG Crosshair VII Hero Wi-FiASUS ROG Crosshair VII Hero Wi-FiASUS ROG Crosshair VII Hero Wi-FiASUS ROG Crosshair VII Hero Wi-FiASUS ROG Crosshair VII Hero Wi-FiASUS ROG Crosshair VII Hero Wi-FiASUS ROG Crosshair VII Hero Wi-FiASUS ROG Crosshair VII Hero Wi-FiASUS ROG Crosshair VII Hero Wi-FiASUS ROG Crosshair VII Hero Wi-Fi

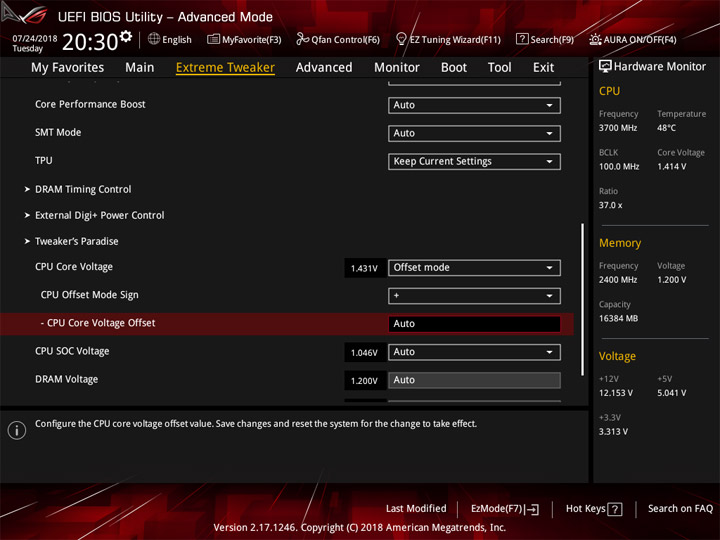

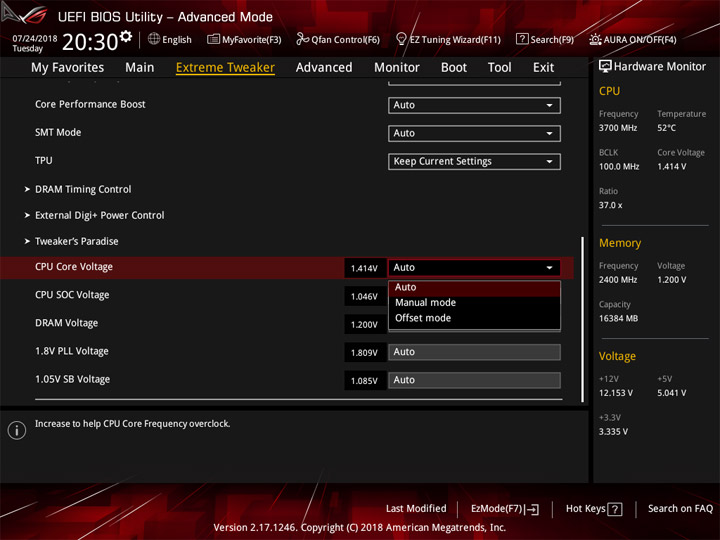

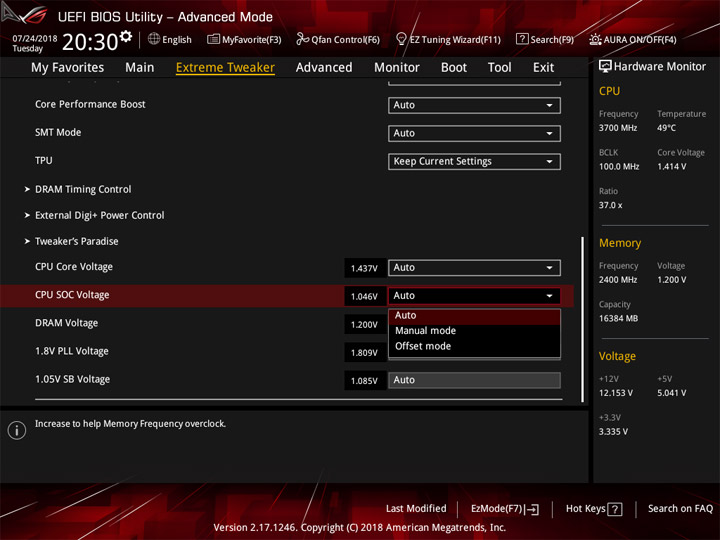

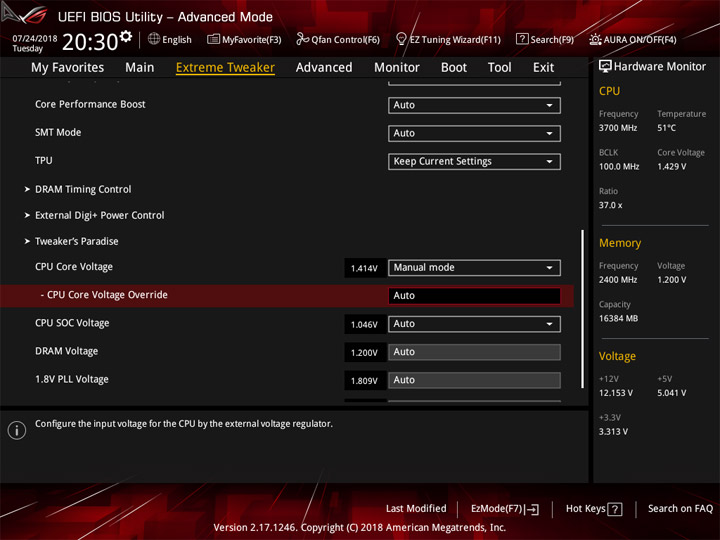

Формирование напряжений CPU и SOC возможна по добавочному принципу (offset), ещё имеется точное, ручное указание желаемого значения.

ASUS ROG Crosshair VII Hero Wi-FiASUS ROG Crosshair VII Hero Wi-FiASUS ROG Crosshair VII Hero Wi-FiASUS ROG Crosshair VII Hero Wi-Fi

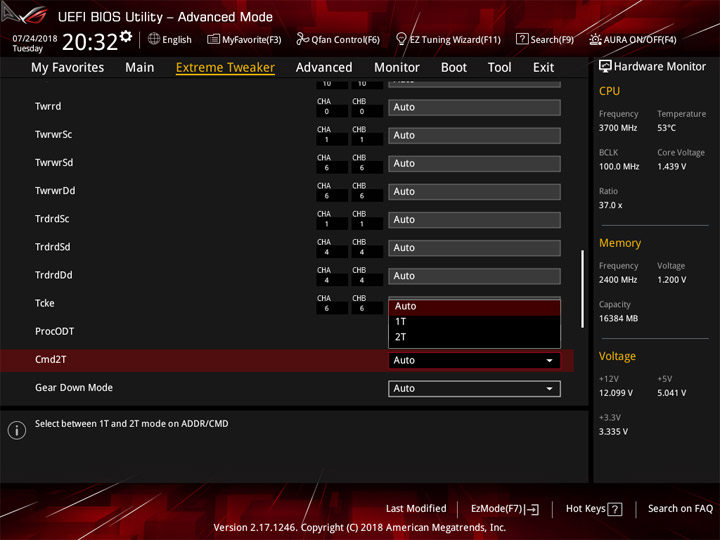

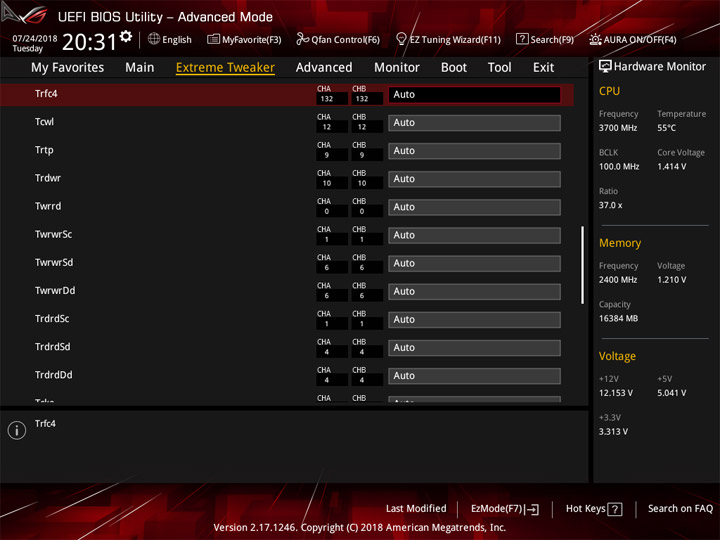

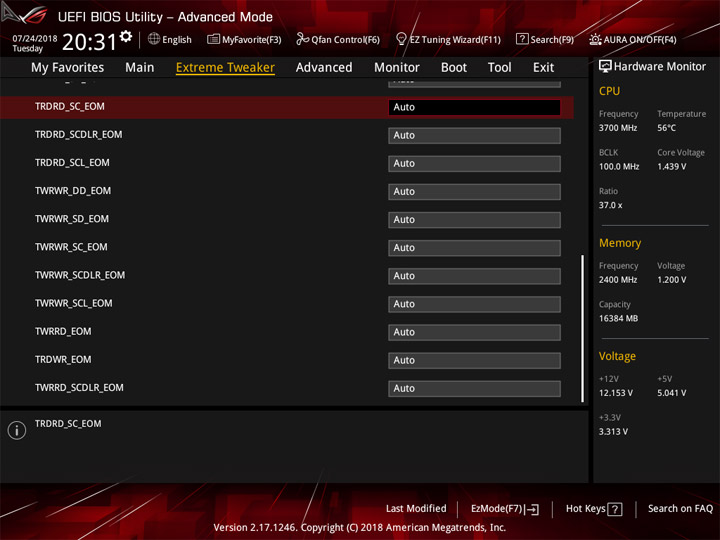

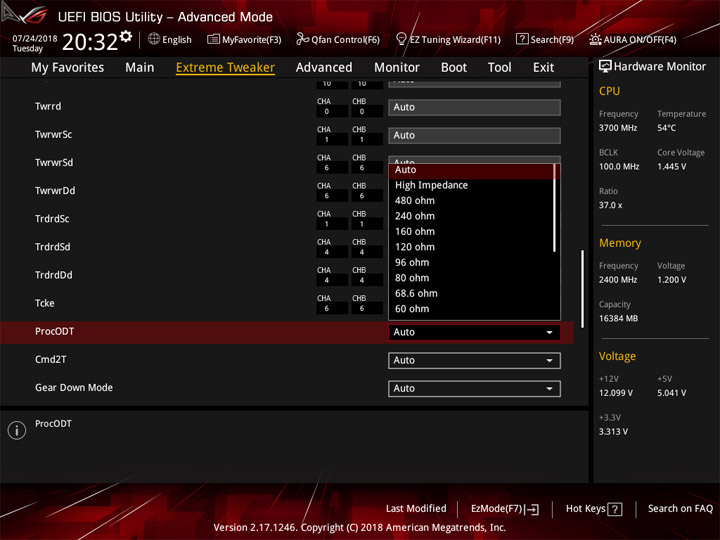

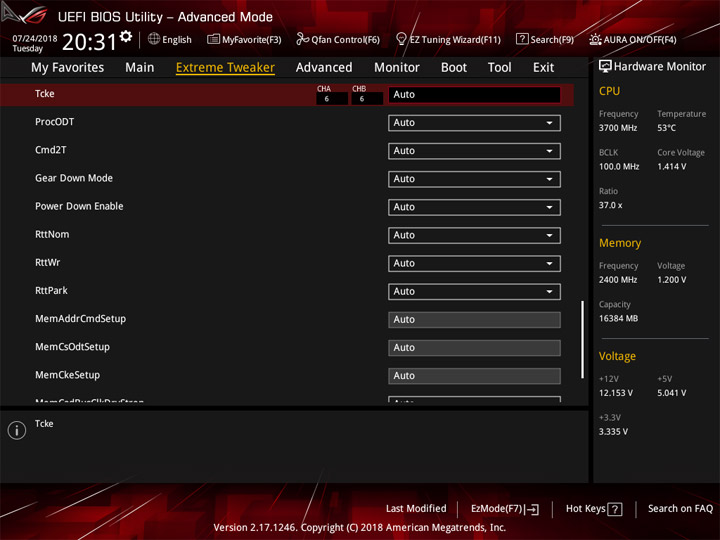

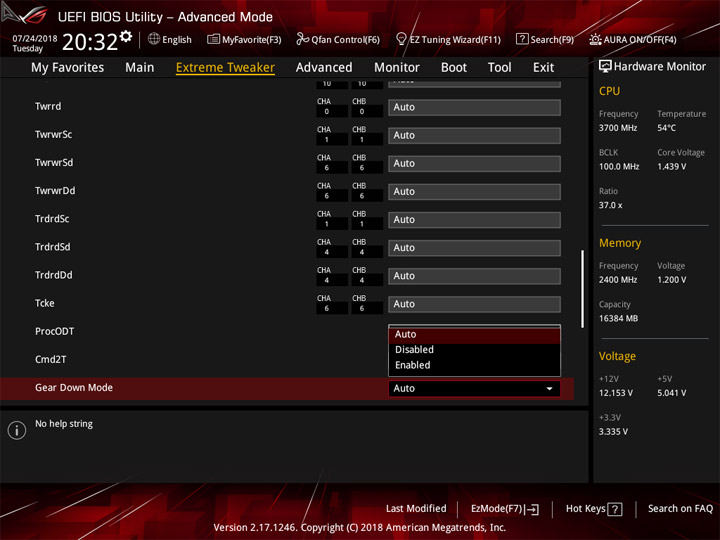

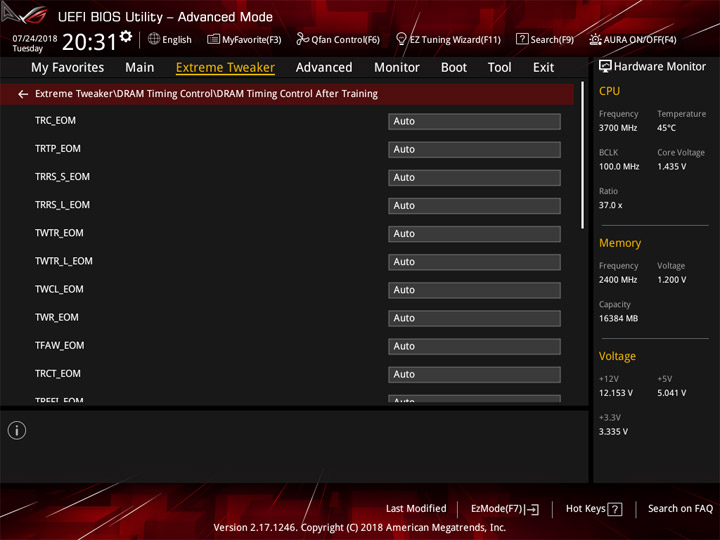

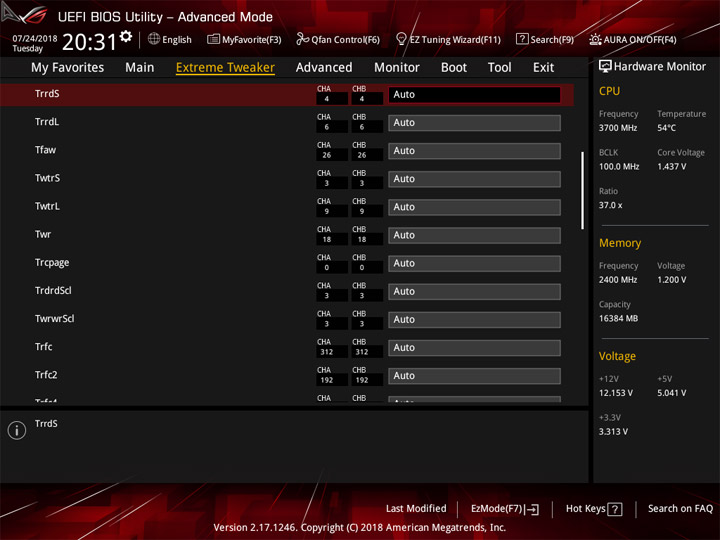

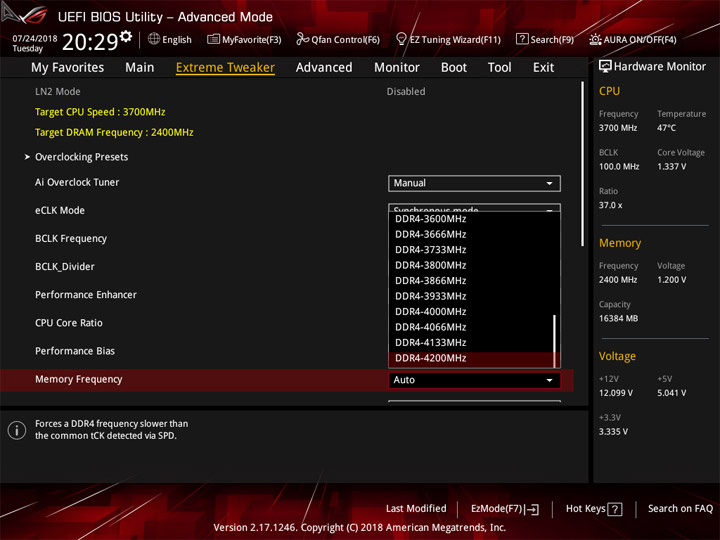

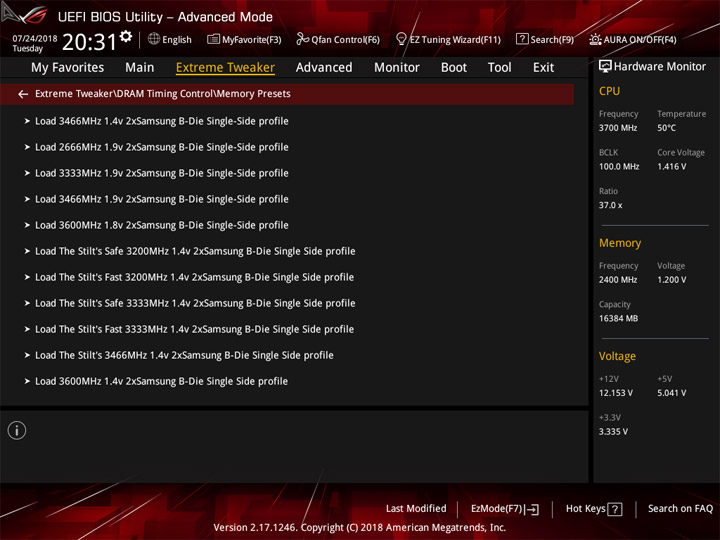

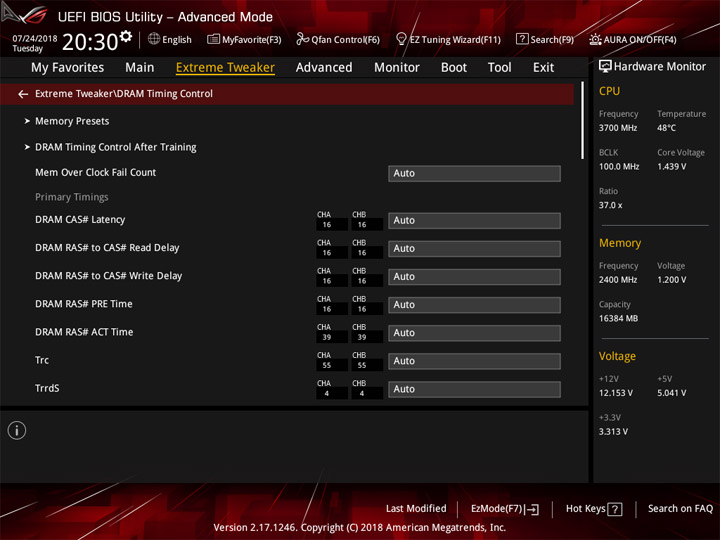

Заготовлен ряд профилей для наборов ОЗУ, а вот «переключатель» Maximus Tweak отсутствует.

ASUS ROG Crosshair VII Hero Wi-FiASUS ROG Crosshair VII Hero Wi-FiASUS ROG Crosshair VII Hero Wi-FiASUS ROG Crosshair VII Hero Wi-FiASUS ROG Crosshair VII Hero Wi-FiASUS ROG Crosshair VII Hero Wi-FiASUS ROG Crosshair VII Hero Wi-FiASUS ROG Crosshair VII Hero Wi-FiASUS ROG Crosshair VII Hero Wi-FiASUS ROG Crosshair VII Hero Wi-FiASUS ROG Crosshair VII Hero Wi-FiASUS ROG Crosshair VII Hero Wi-FiASUS ROG Crosshair VII Hero Wi-Fi

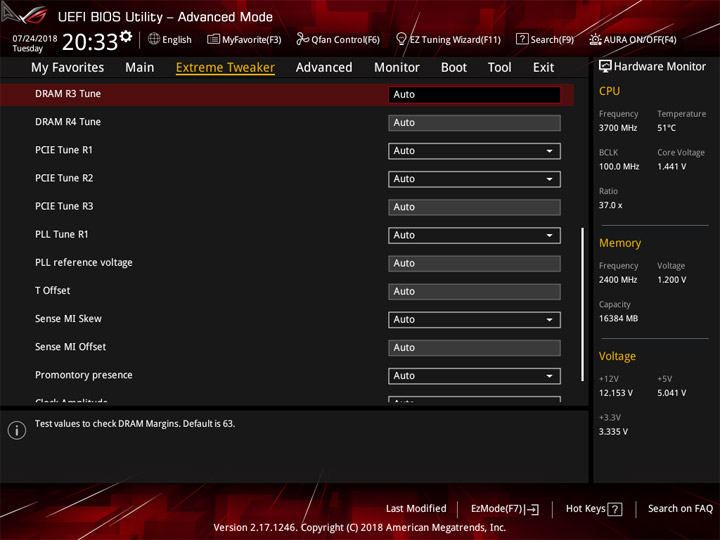

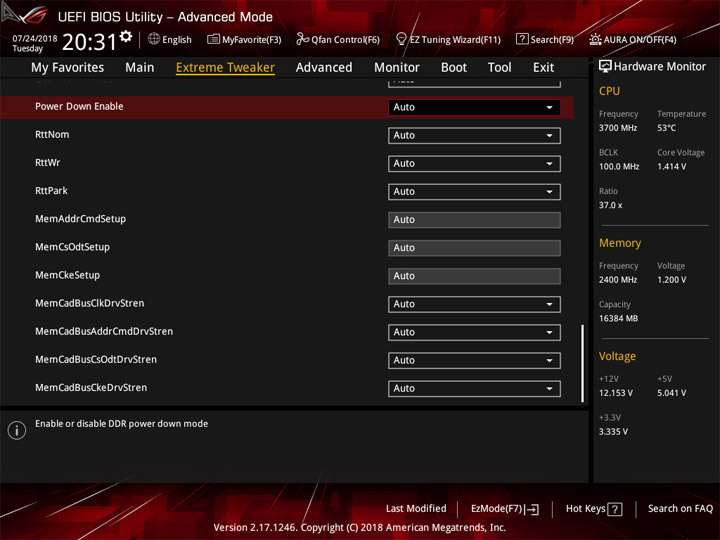

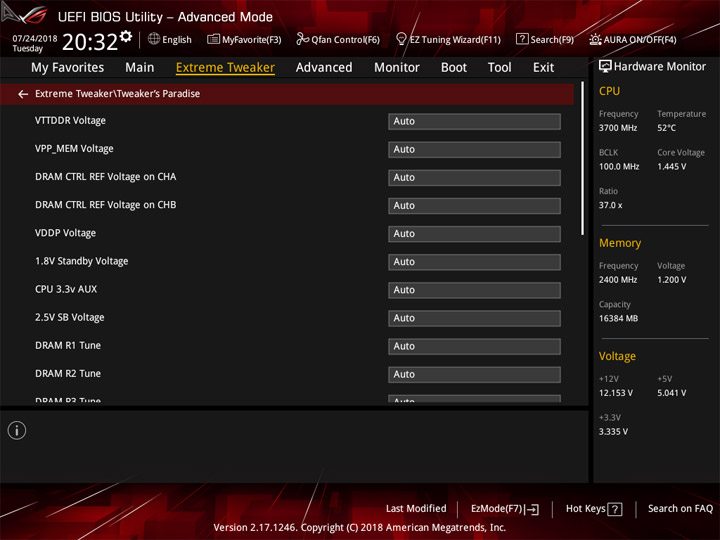

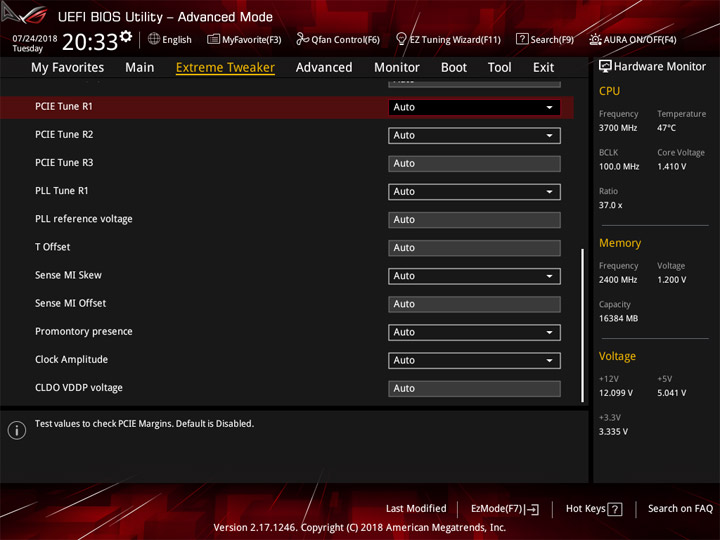

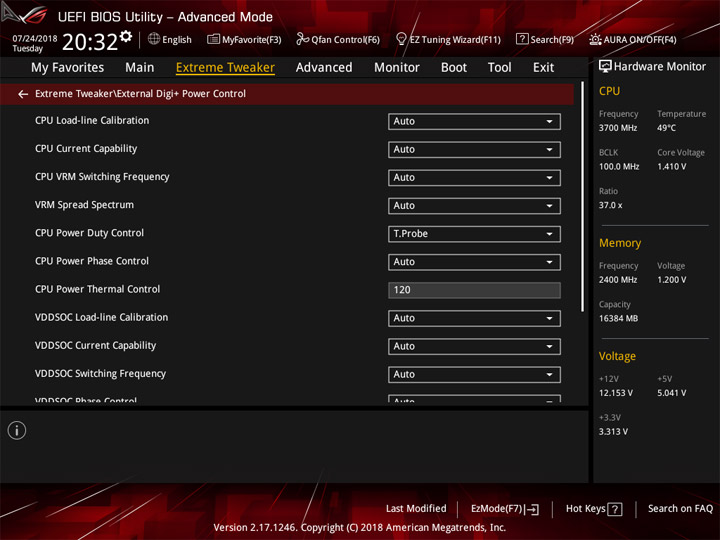

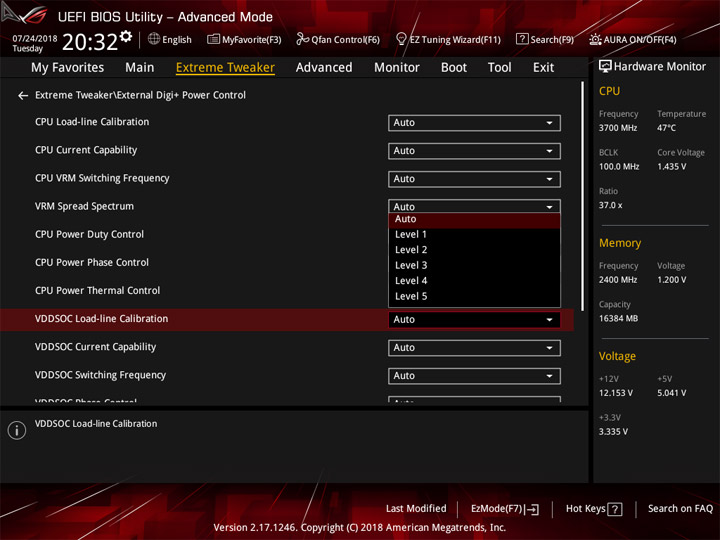

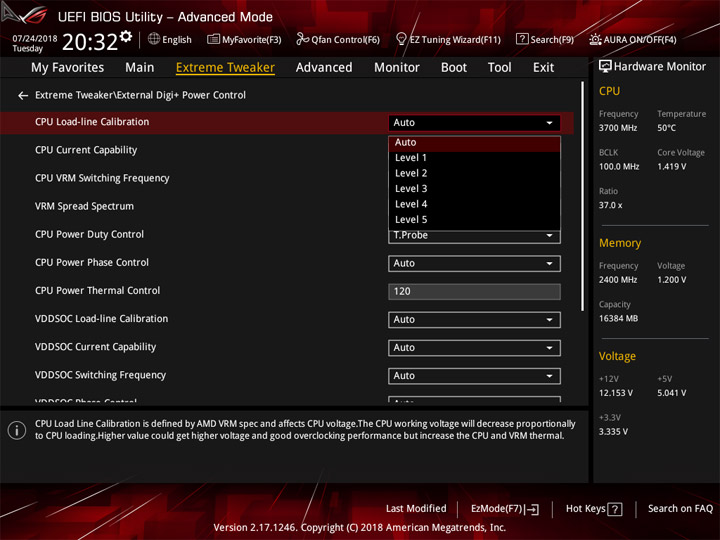

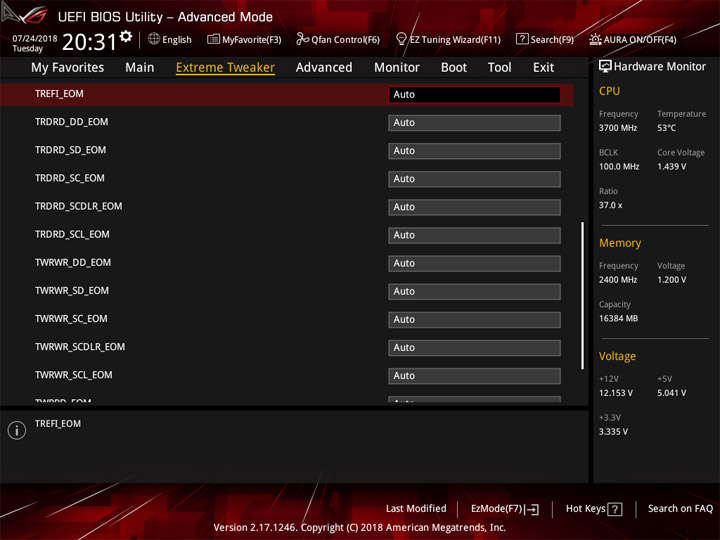

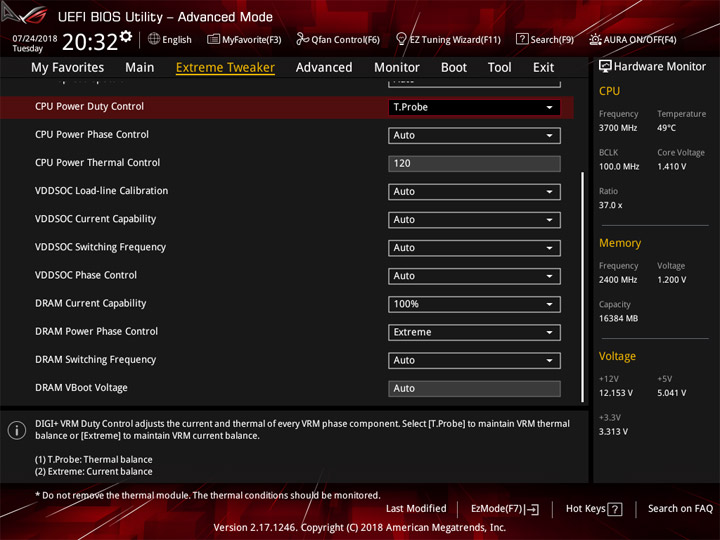

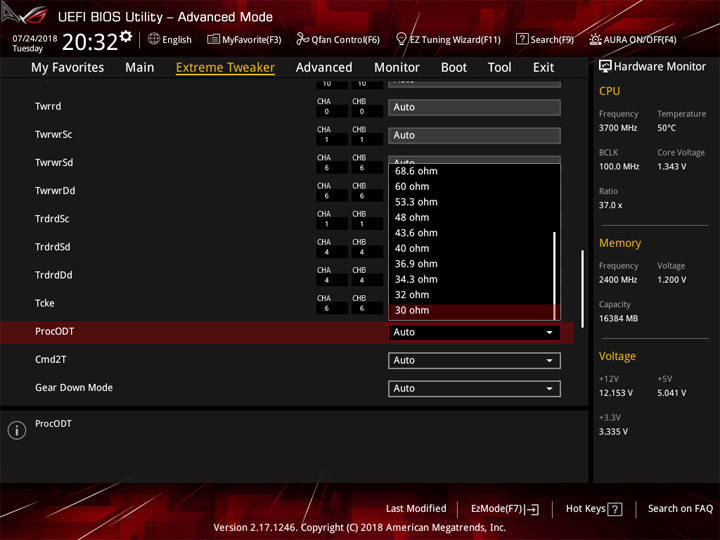

Предусмотрен механизм компенсации падению напряжения в виде профилей LLC для CPU и SOC Voltage. Про другие, более тонкие механизмы тоже следует указать, их собрали в рубрике Tweaker's Paradise.

ASUS ROG Crosshair VII Hero Wi-FiASUS ROG Crosshair VII Hero Wi-FiASUS ROG Crosshair VII Hero Wi-FiASUS ROG Crosshair VII Hero Wi-FiASUS ROG Crosshair VII Hero Wi-FiASUS ROG Crosshair VII Hero Wi-FiASUS ROG Crosshair VII Hero Wi-Fi

Наиболее востребованные переменные для наглядности собраны в таблице ниже.

Параметр Диапазон регулировки Шаг
BCLK Frequency 1, 2 (МГц) 40–300 0,2
CPU Core Ratio (Multiplier) 23–63,75 0,25
CPU Load-line Calibration Auto/Level1…5 1
CPU Current Capability (%) Auto/100…140 10
CPU Core Voltage Override (В) 0,75–1,70 0,00625
CPU Core Voltage Offset (В) (+/–) 0,00625–0,45 0,00625
VDDSOC Load-line Calibration Auto/Level1…5 1
VDDSOC Current Capability (%) Auto/100…140 10
VDDSOC Voltage Override (В) 0,75–1,80 0,00625
VDDSOC Voltage Offset (В) (+/–) 0,00625–0,79375 0,00625
Memory Frequency (МГц) 1333–2400
2666–4200
266,7
66,7
DRAM Voltage (B) 0,5–2,155 0,005
1.8V PLL Voltage (В) 1,5–2,5 0,01
1.05V SB Voltage (В) 0,7–1,8 0,0125

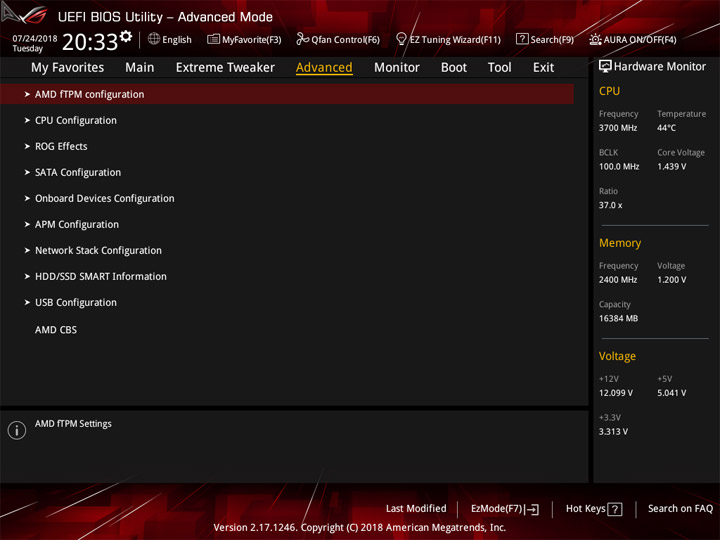

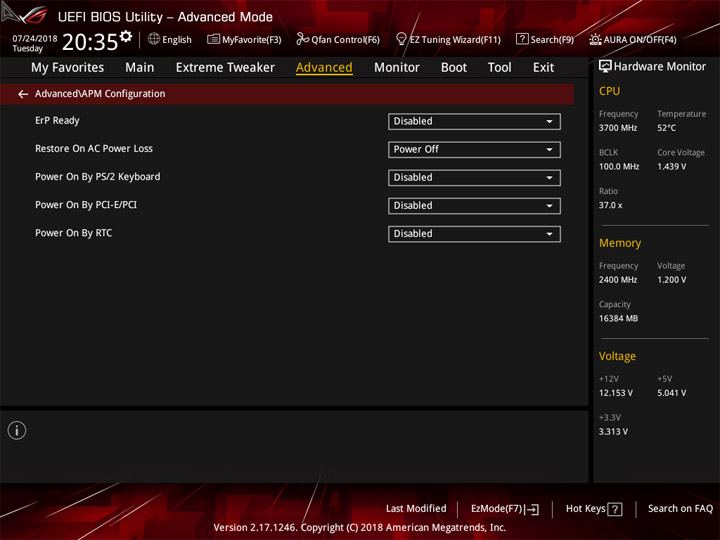

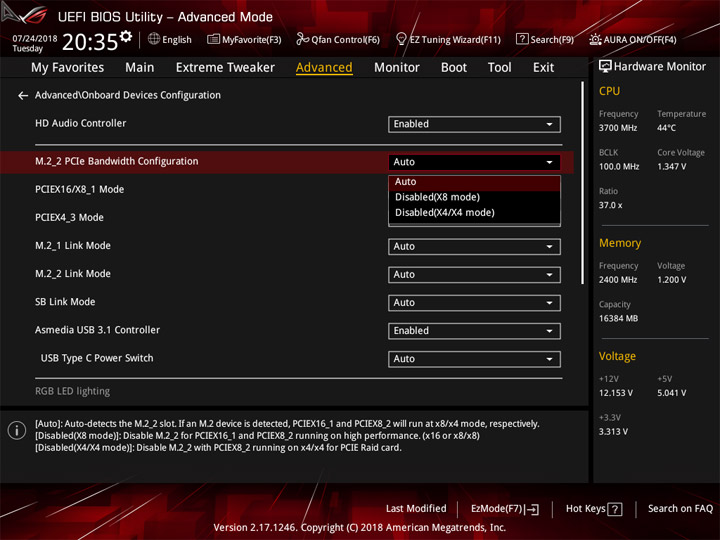

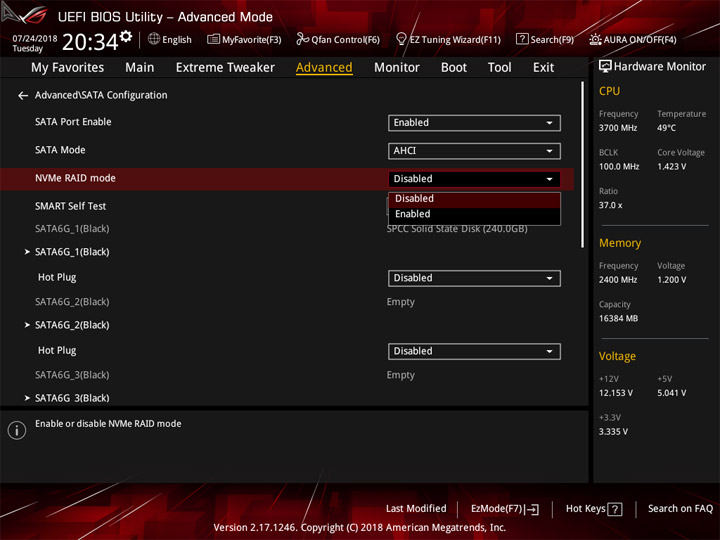

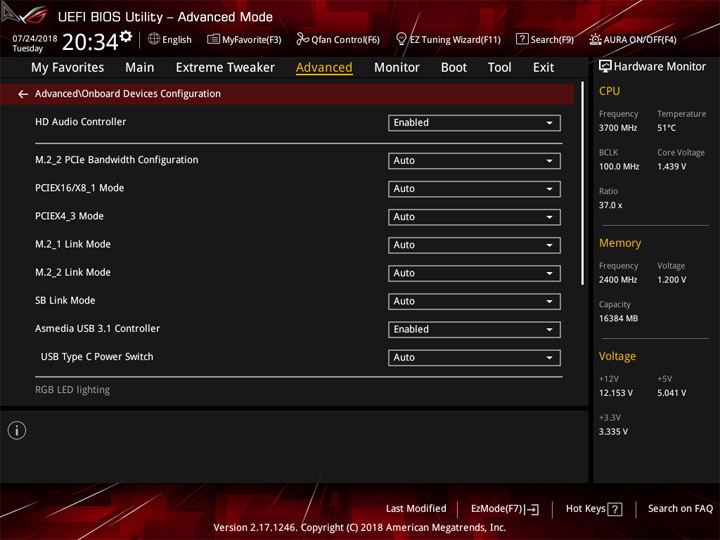

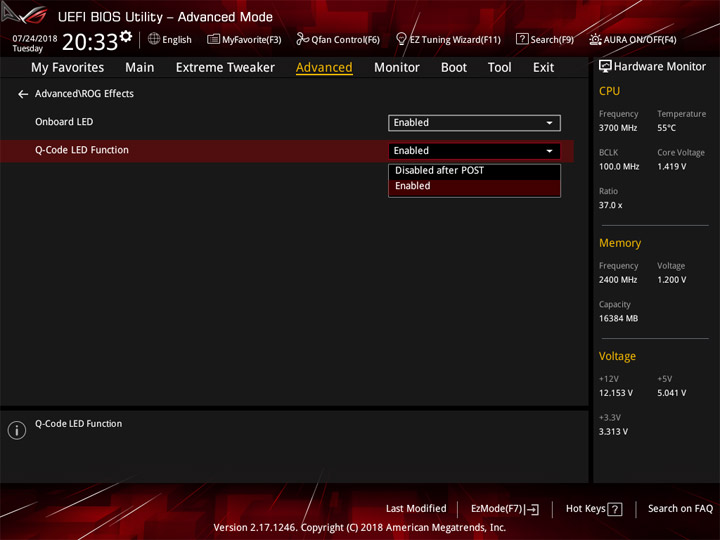

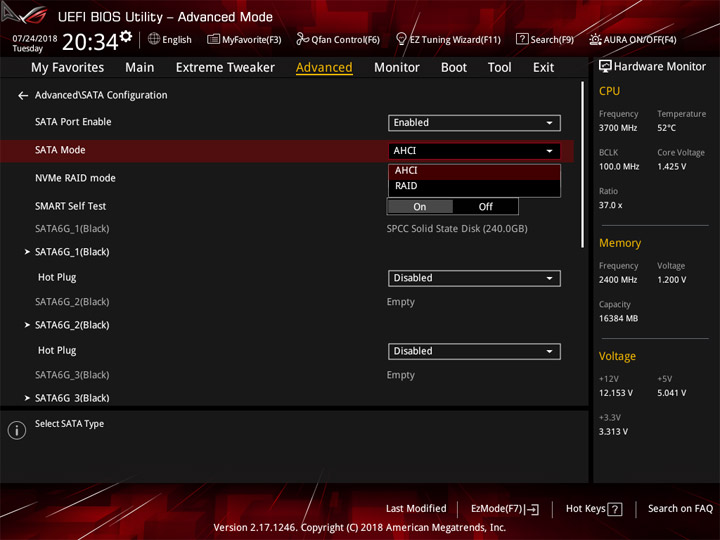

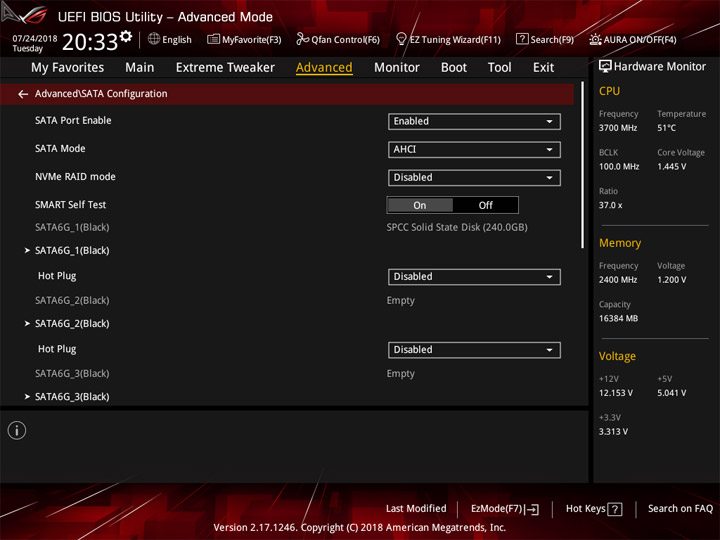

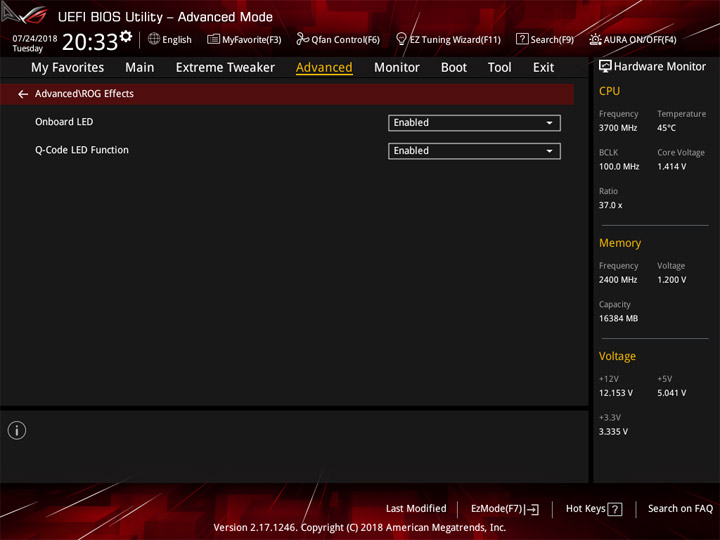

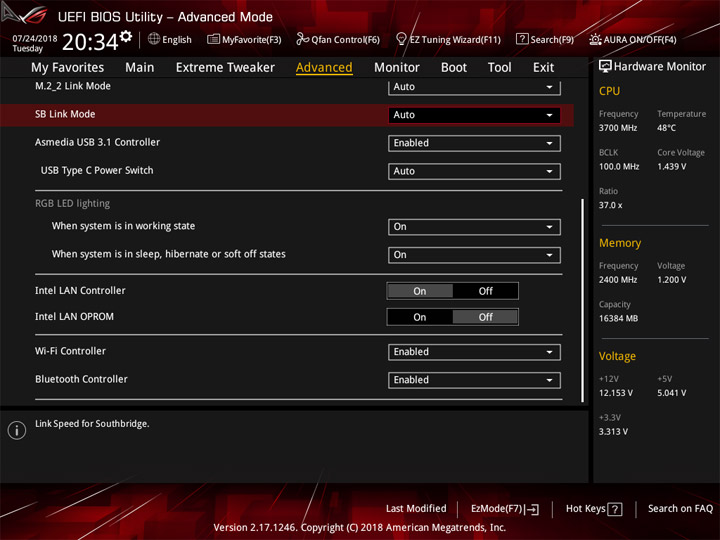

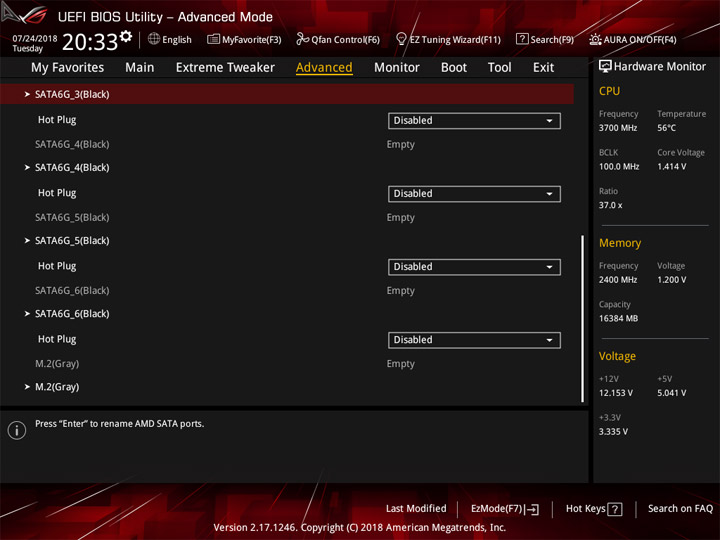

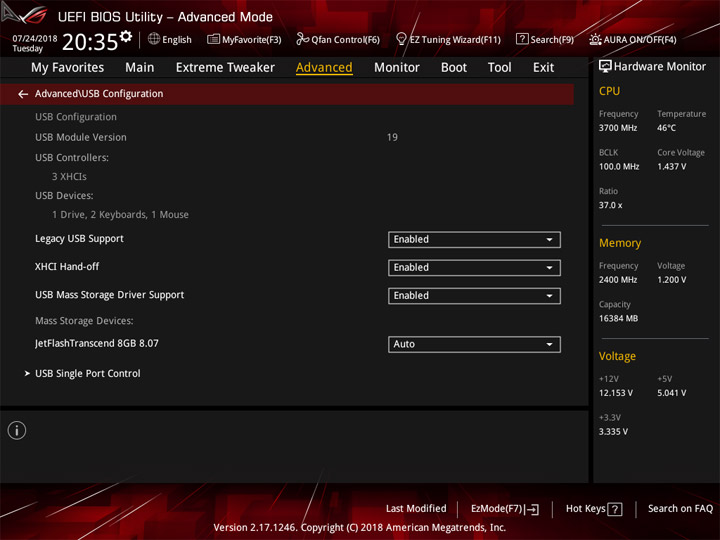

Рубрика Advanced необходима для наладки работы прочего оборудования, не связанного напрямую с разгоном.

ASUS ROG Crosshair VII Hero Wi-FiASUS ROG Crosshair VII Hero Wi-FiASUS ROG Crosshair VII Hero Wi-FiASUS ROG Crosshair VII Hero Wi-FiASUS ROG Crosshair VII Hero Wi-FiASUS ROG Crosshair VII Hero Wi-FiASUS ROG Crosshair VII Hero Wi-FiASUS ROG Crosshair VII Hero Wi-FiASUS ROG Crosshair VII Hero Wi-FiASUS ROG Crosshair VII Hero Wi-FiASUS ROG Crosshair VII Hero Wi-FiASUS ROG Crosshair VII Hero Wi-Fi

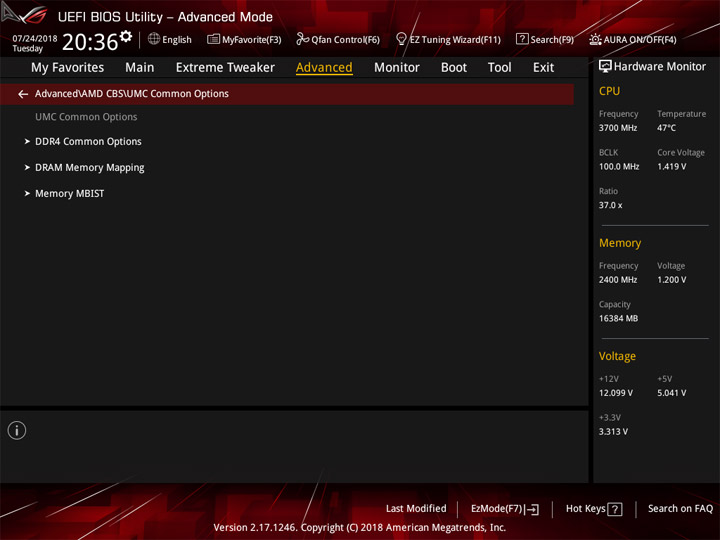

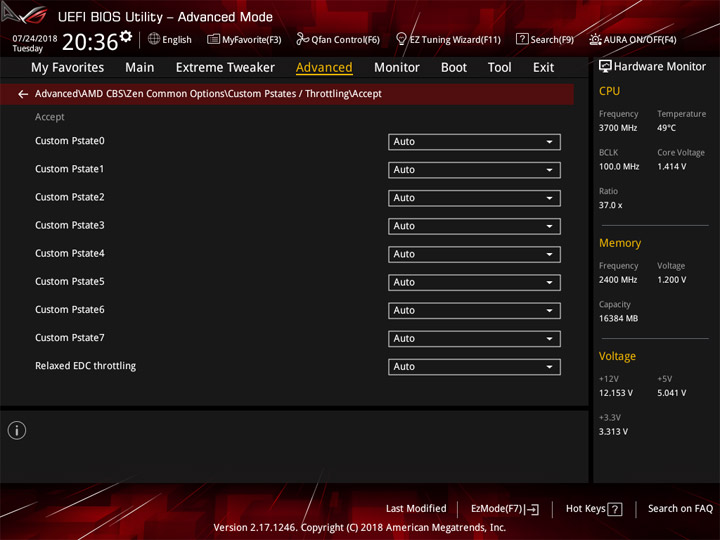

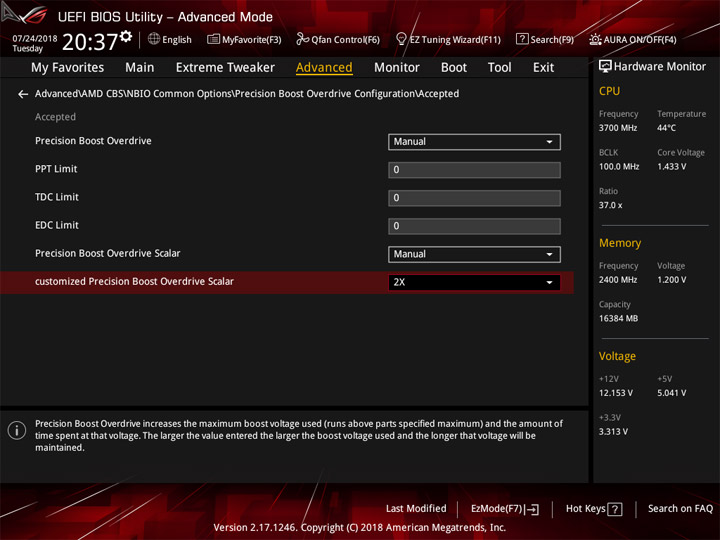

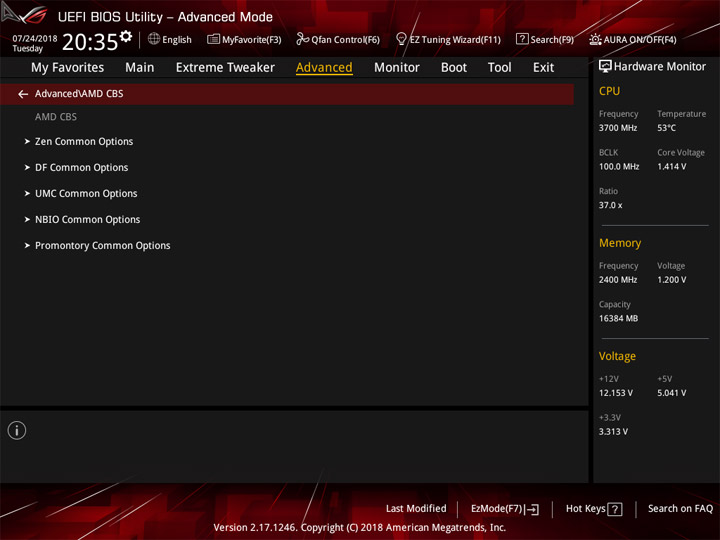

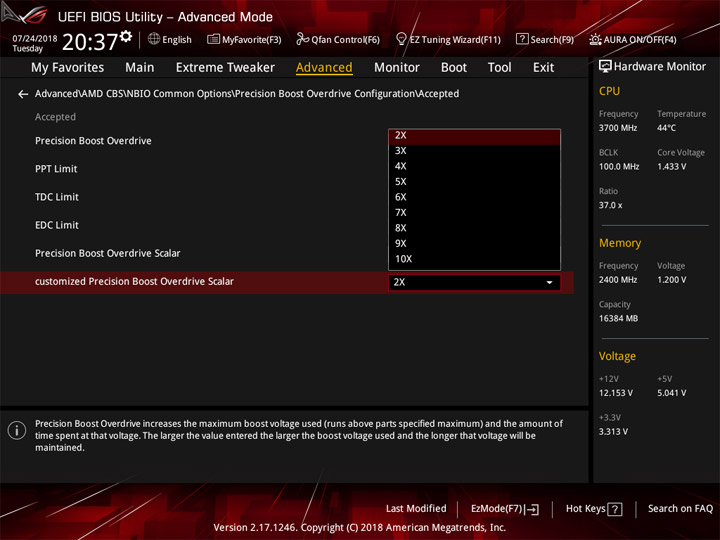

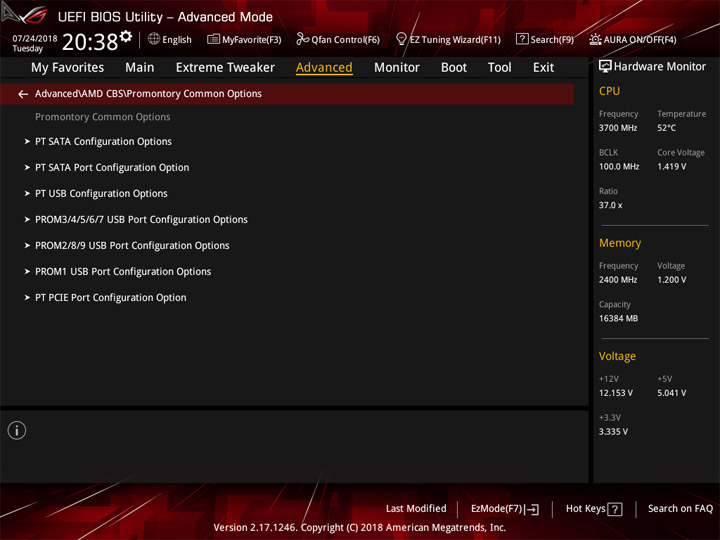

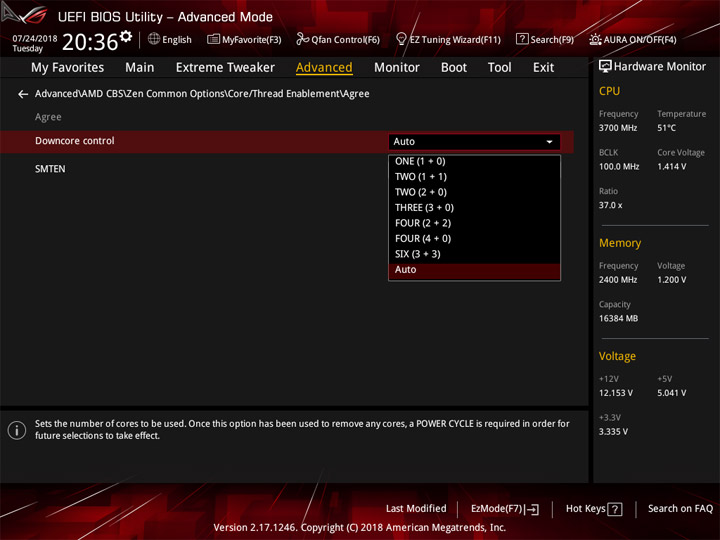

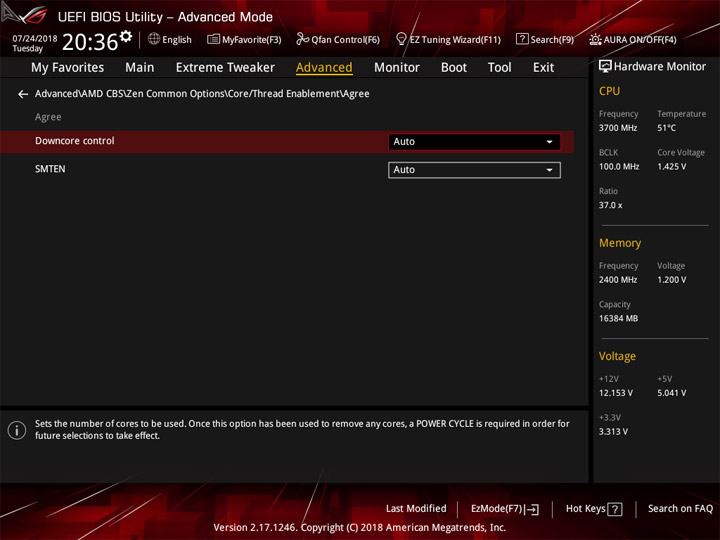

Отдельного упоминания заслуживает AMD CBS, здесь есть доступ к тонким настройкам всех CPU Ryzen. Например, управление состояниями Pstates. Также можно попытаться управлять механизмом Precision Boost.

ASUS ROG Crosshair VII Hero Wi-FiASUS ROG Crosshair VII Hero Wi-FiASUS ROG Crosshair VII Hero Wi-FiASUS ROG Crosshair VII Hero Wi-FiASUS ROG Crosshair VII Hero Wi-FiASUS ROG Crosshair VII Hero Wi-FiASUS ROG Crosshair VII Hero Wi-FiASUS ROG Crosshair VII Hero Wi-Fi

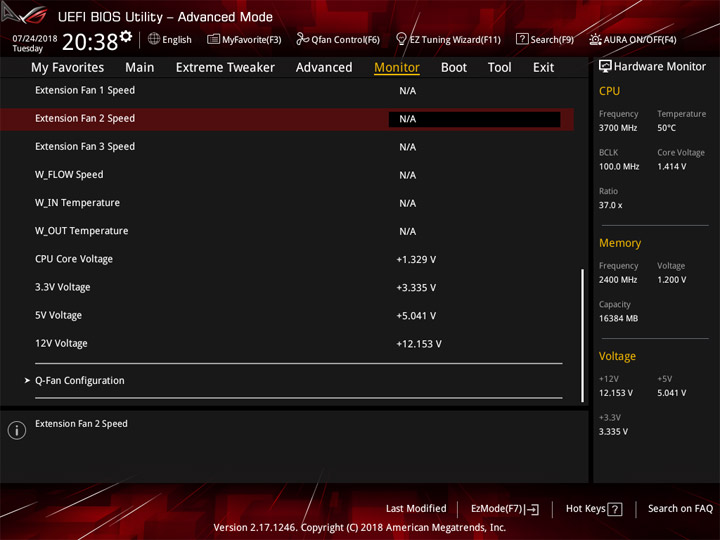

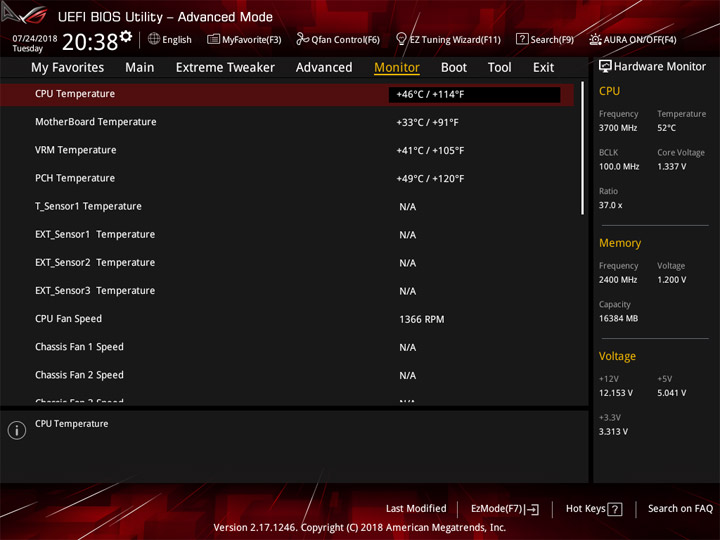

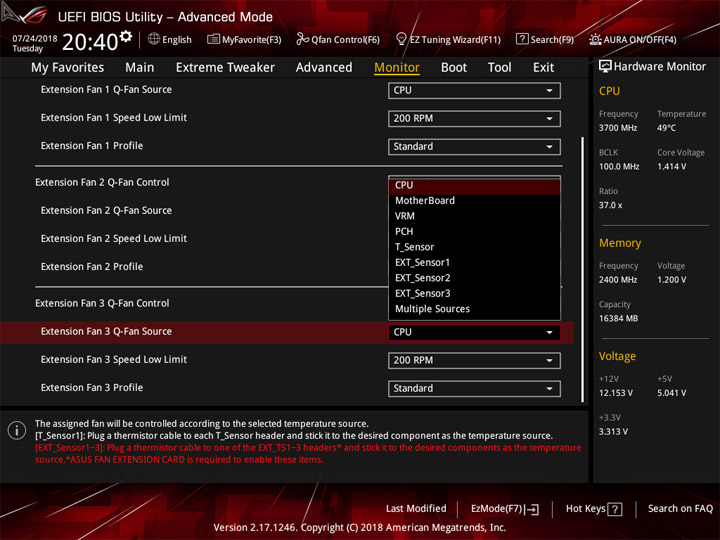

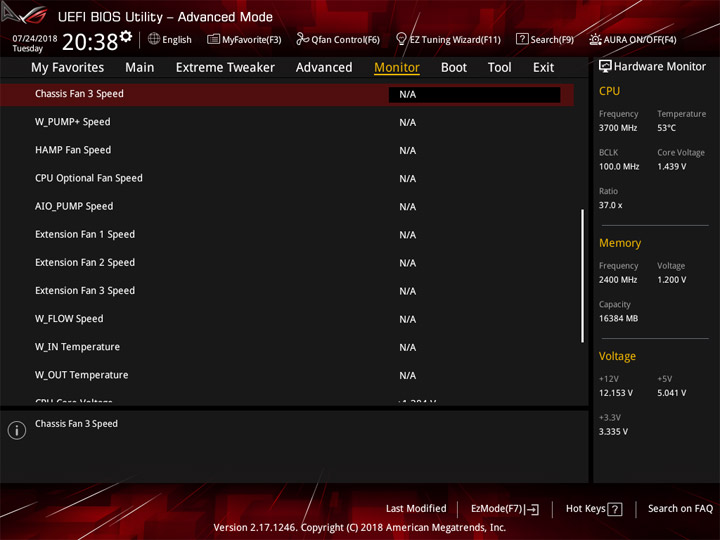

Число пунктов на странице Monitor велико ввиду поддержки дополнительного контроллера для систем охлаждения. Сектор VRM снабжен температурным датчиком.

ASUS ROG Crosshair VII Hero Wi-FiASUS ROG Crosshair VII Hero Wi-FiASUS ROG Crosshair VII Hero Wi-Fi

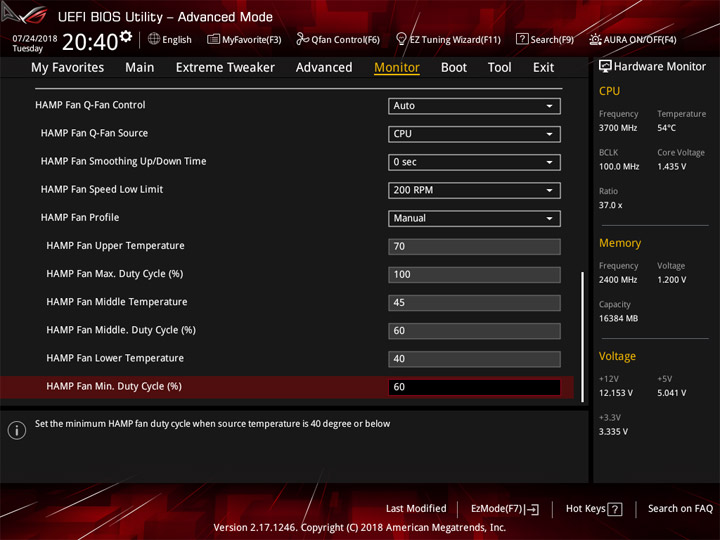

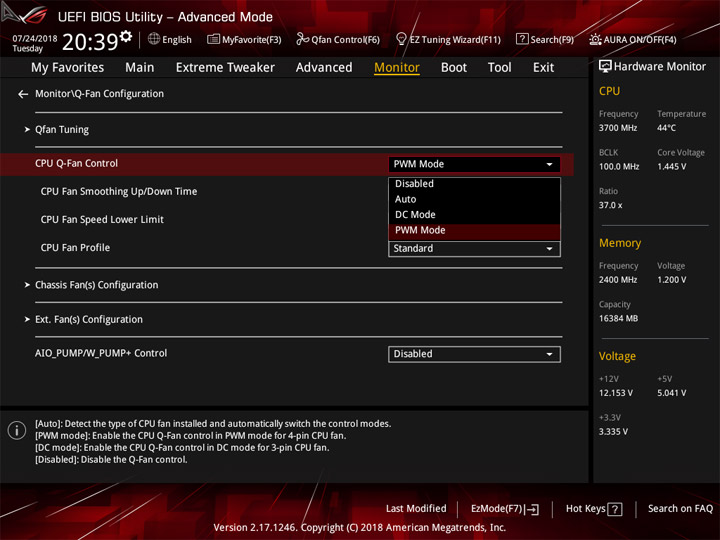

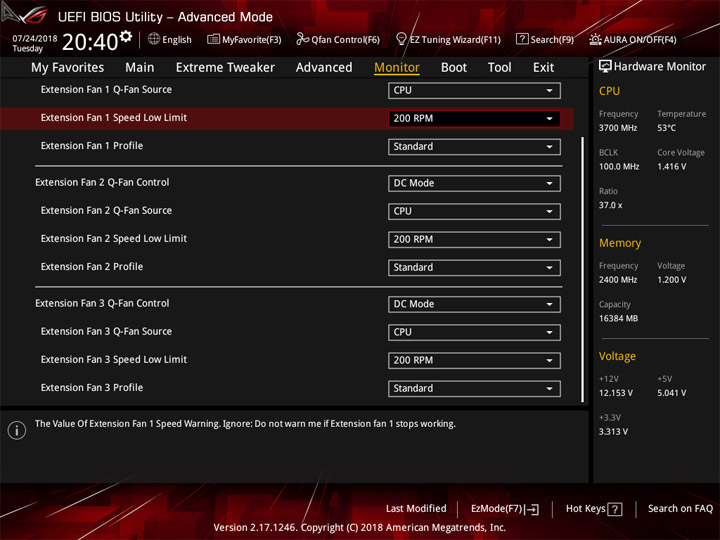

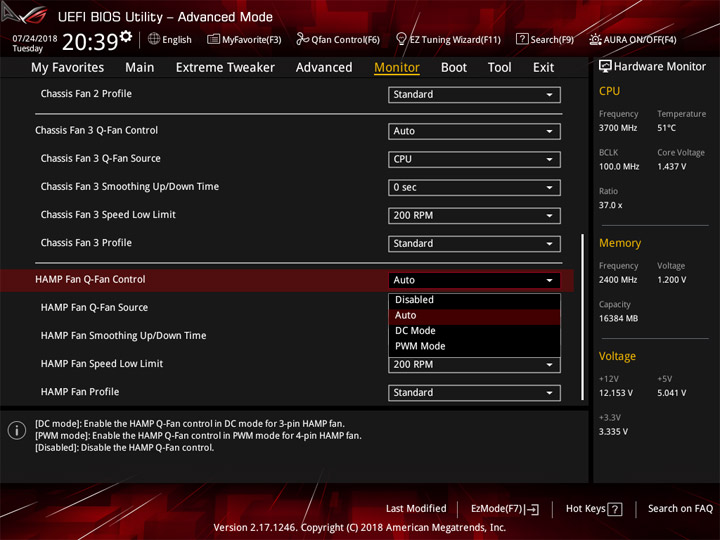

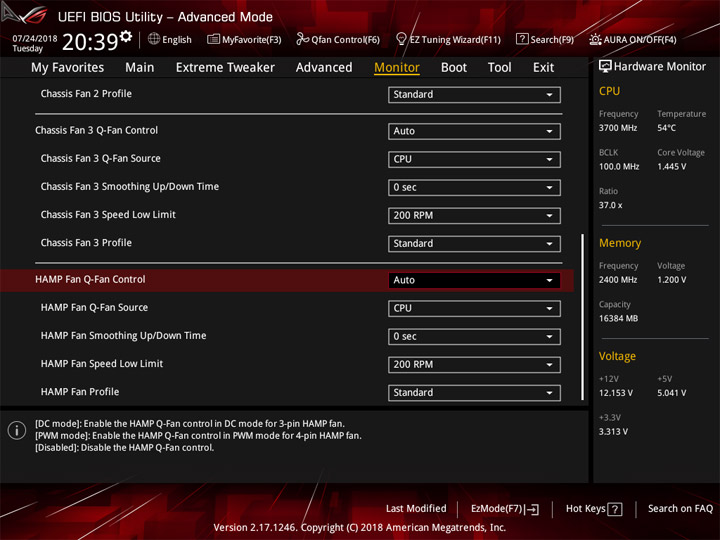

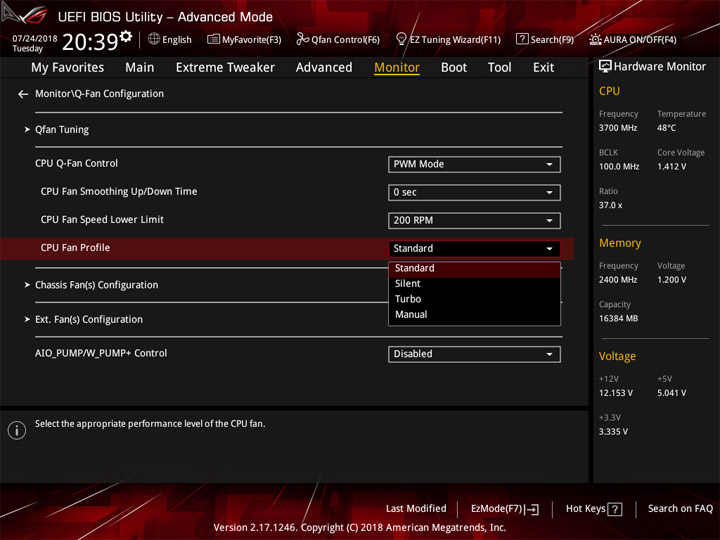

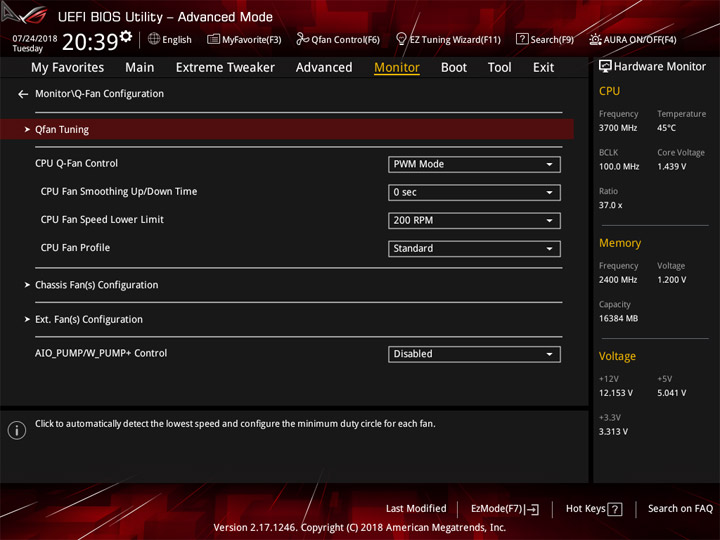

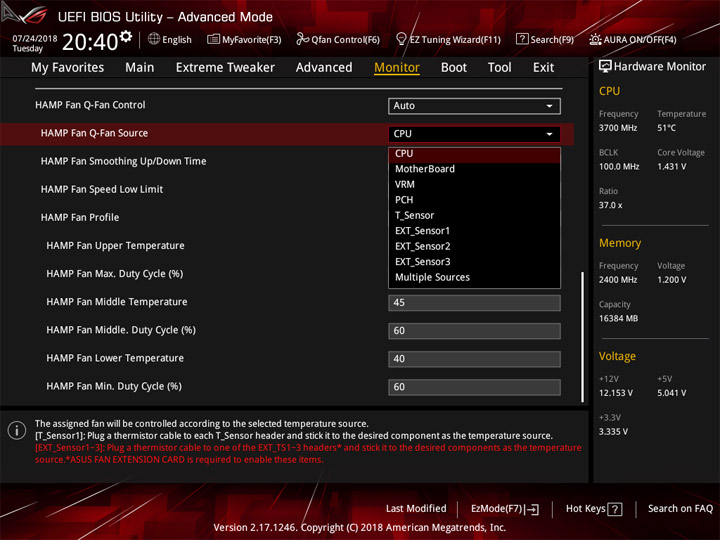

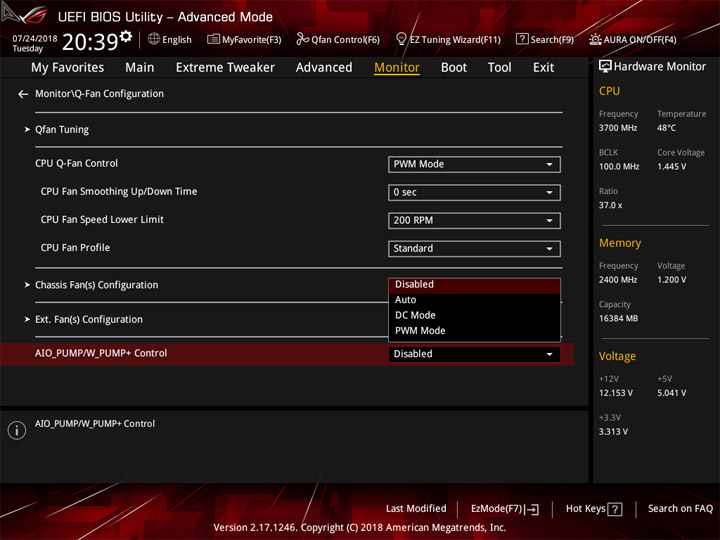

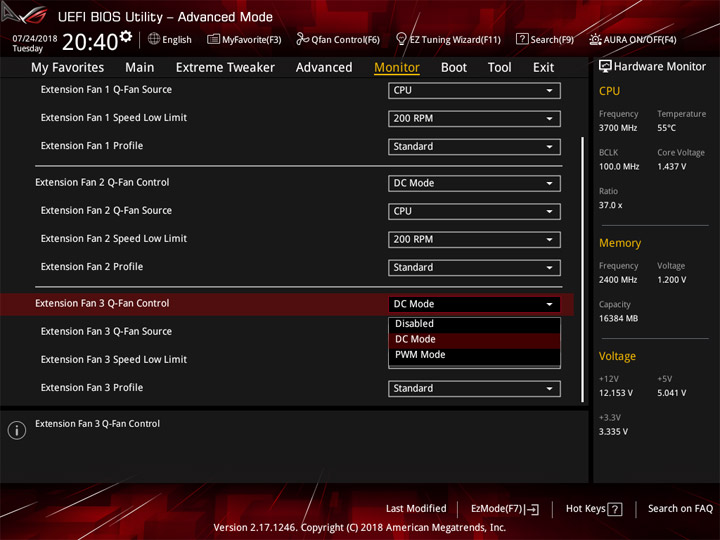

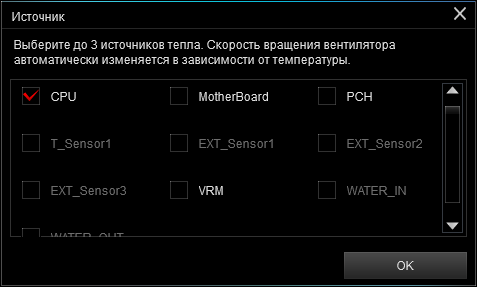

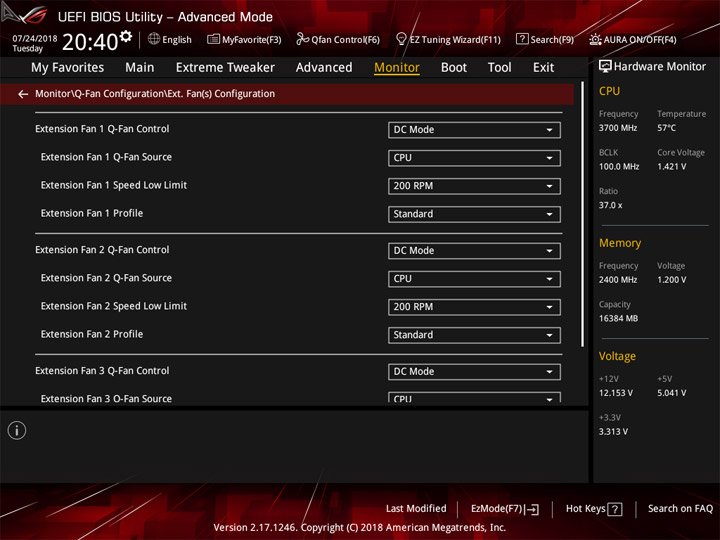

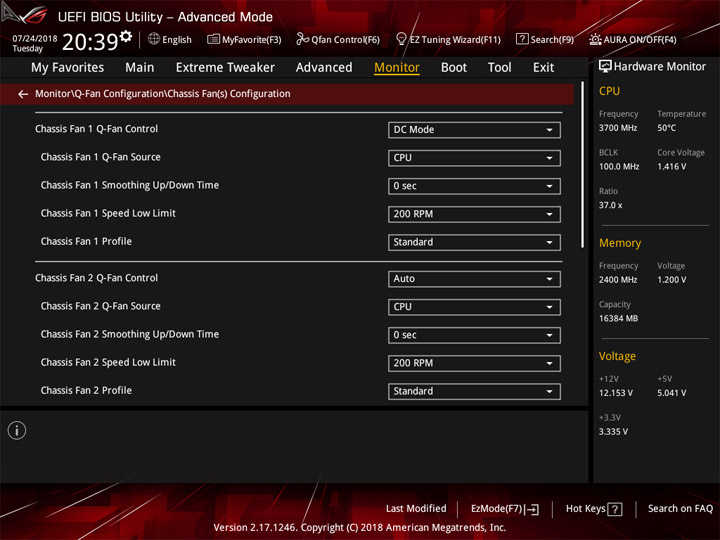

На всех колодках реализован выбор способа управления частотой вращения — понижение напряжения или смена скважности ШИМ. У системных устройств роль опорной температуры может выполнить любая, если её значения фиксируются платой. Суммарно можно выбрать три переменные.

ASUS ROG Crosshair VII Hero Wi-FiASUS ROG Crosshair VII Hero Wi-FiASUS ROG Crosshair VII Hero Wi-FiASUS ROG Crosshair VII Hero Wi-FiASUS ROG Crosshair VII Hero Wi-FiASUS ROG Crosshair VII Hero Wi-FiASUS ROG Crosshair VII Hero Wi-FiASUS ROG Crosshair VII Hero Wi-FiASUS ROG Crosshair VII Hero Wi-FiASUS ROG Crosshair VII Hero Wi-FiASUS ROG Crosshair VII Hero Wi-FiASUS ROG Crosshair VII Hero Wi-FiASUS ROG Crosshair VII Hero Wi-Fi

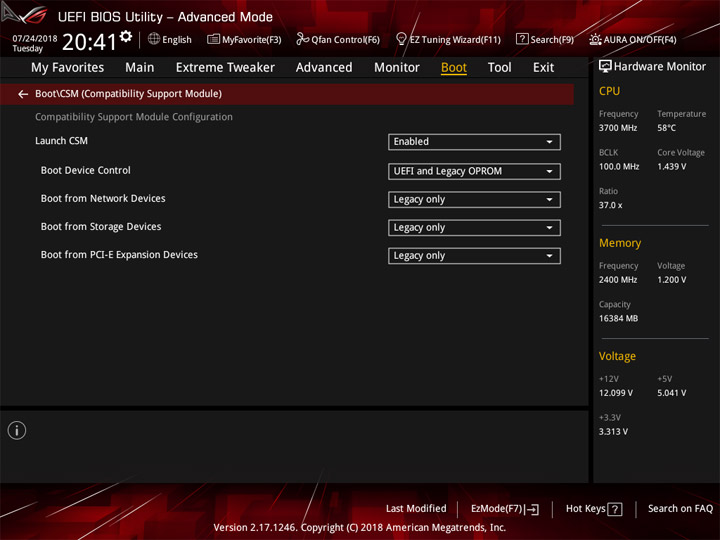

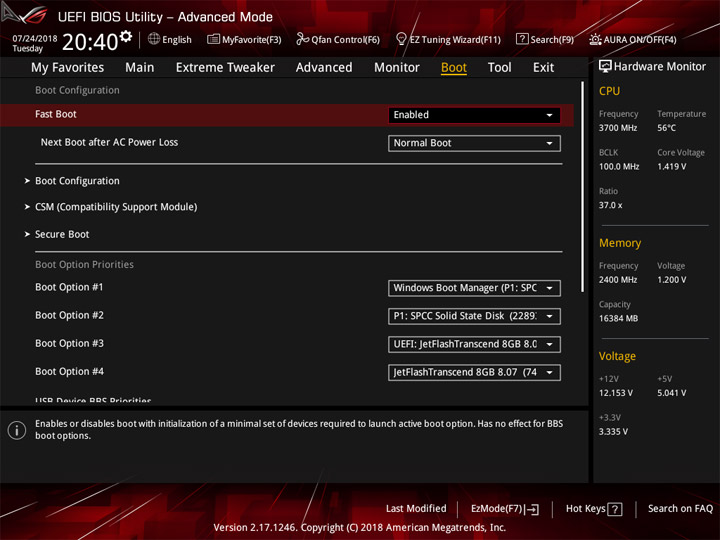

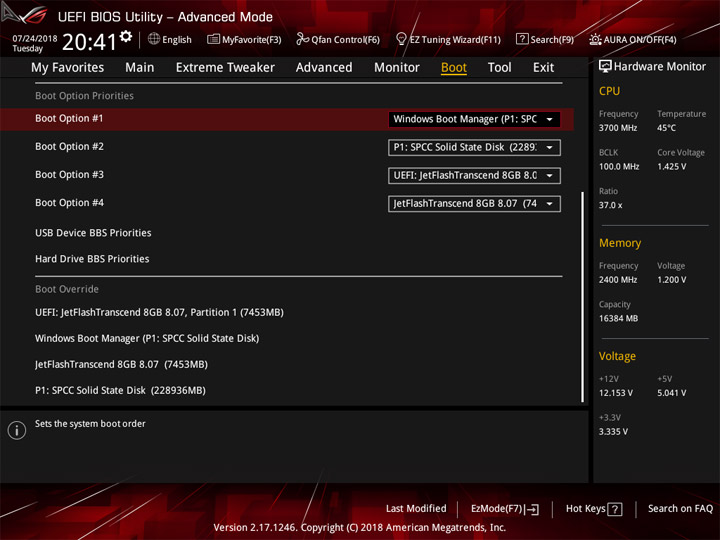

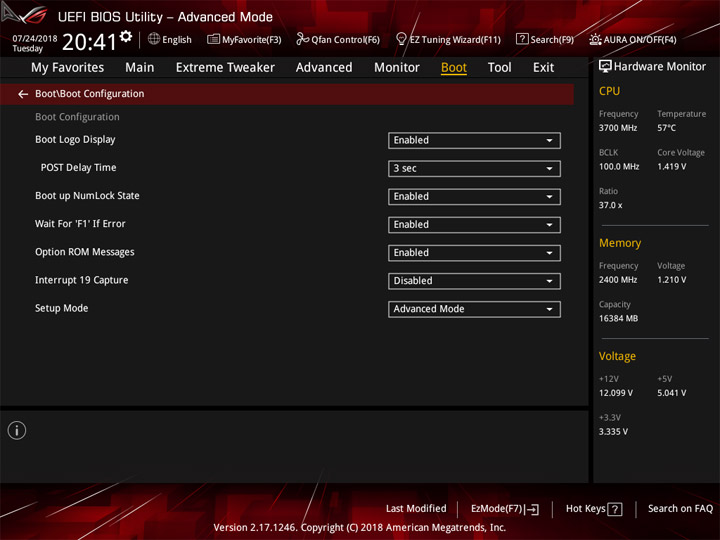

CSM изначально активирован, его отключение позволит ускорить этап инициализации оборудования, его я бы охарактеризовал как неторопливый.

ASUS ROG Crosshair VII Hero Wi-FiASUS ROG Crosshair VII Hero Wi-FiASUS ROG Crosshair VII Hero Wi-FiASUS ROG Crosshair VII Hero Wi-Fi

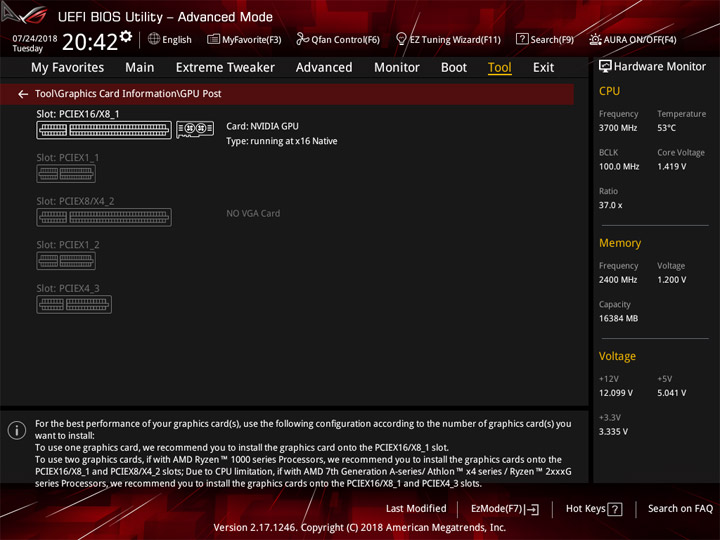

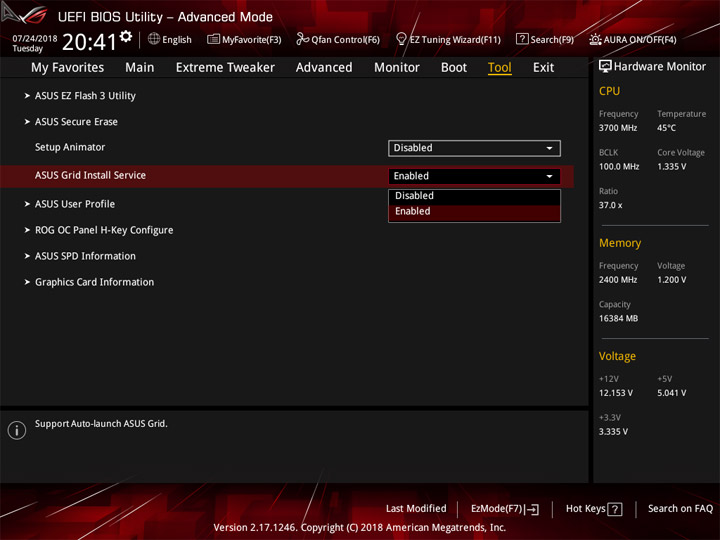

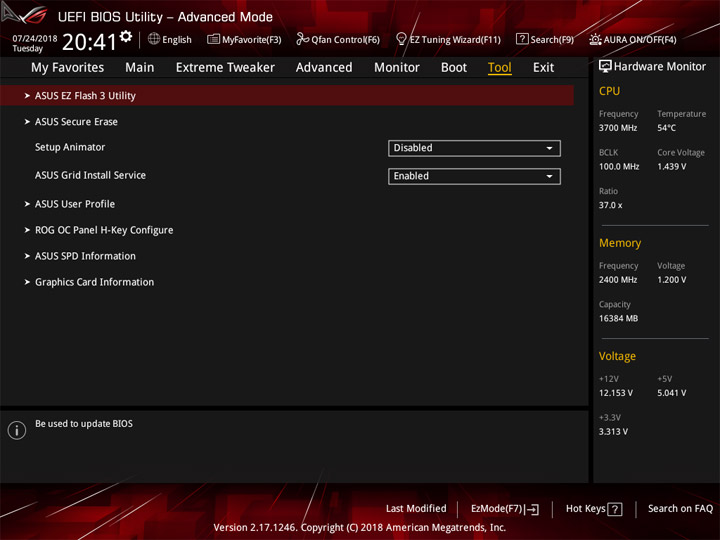

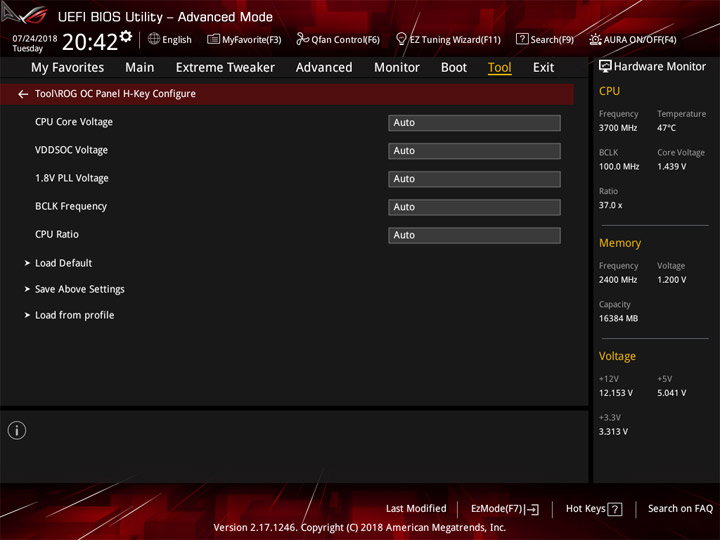

Широкий спектр фирменных утилит оказался дополнен новинкой — ASUS Grid Install Service. Этот механизм запустит помощник в среде Windows 10 для загрузки необходимых системе драйверов. Прежние пункты давно знакомы, но оттого пользы от них не убавилось, весьма удобно использовать профили с хранимыми состояниями системы при экспериментах с оверклокингом. На месте и помощник по обновлению прошивки.

ASUS ROG Crosshair VII Hero Wi-FiASUS ROG Crosshair VII Hero Wi-FiASUS ROG Crosshair VII Hero Wi-FiASUS ROG Crosshair VII Hero Wi-Fi

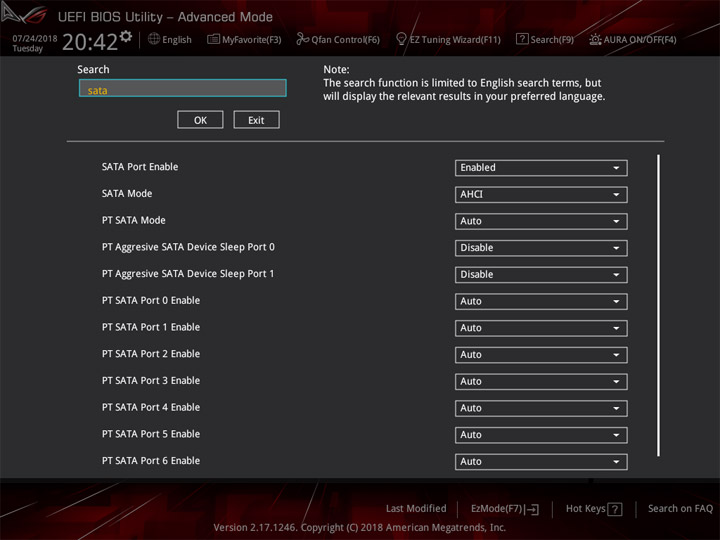

Стоит упомянуть также про реализованный поиск по пунктам меню, ним можно воспользоваться, нажав одну кнопку. Отключение подсветки также оснастили собственной горячей клавишей, выведя информацию об этом на видное место.

ASUS ROG Crosshair VII Hero Wi-FiASUS ROG Crosshair VII Hero Wi-FiASUS ROG Crosshair VII Hero Wi-Fi

Комплектное ПО

Набор утилит существенно не изменился, если не учитывать отсутствие программной составляющей KeyBot II. Ещё я не обнаружил фирменного Clone Drive, но существенным недостатком называть такое положение вещей язык не повернётся. Полный перечень находится в таблице ниже. Причислять же к ПО инструмент Grid Install Service, увиденный разделом выше, я не счёл нужным.

  Программное обеспечение

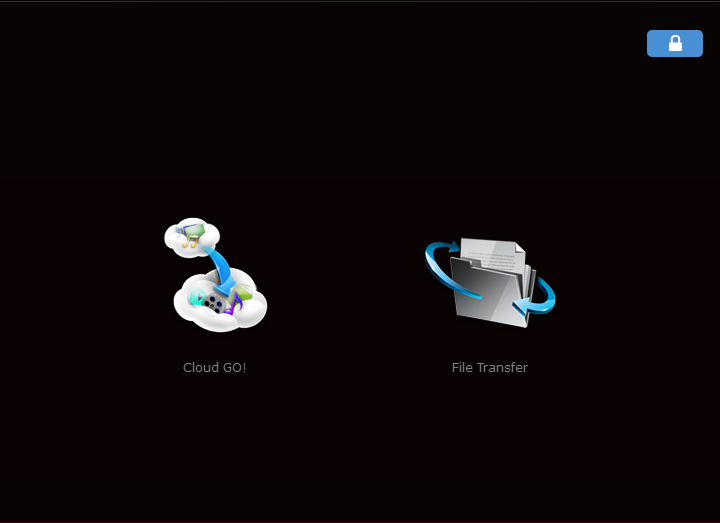

Фирменное AI Suite 3 (Ai Charger, Dual Intelligent Processors 5, EZ Update, File Transfer, PC Cleaner, System Information, USB BIOS Flashback), Lighting Control (AURA), Mem TweakIt, RAMCache II, RAMDisk, ROG Connect Plus
Звуковое Sonic Radar III, Sonic Studio III
Сетевое GameFirst IV, Overwolf (freeware)
Дополнительное DAEMON Tools (freeware), ROG CPU-Z (freeware)

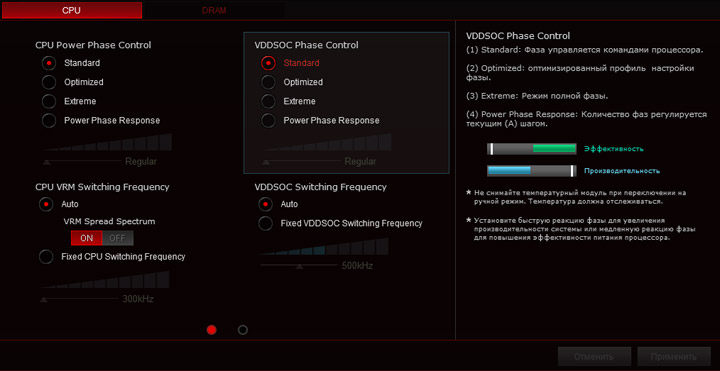

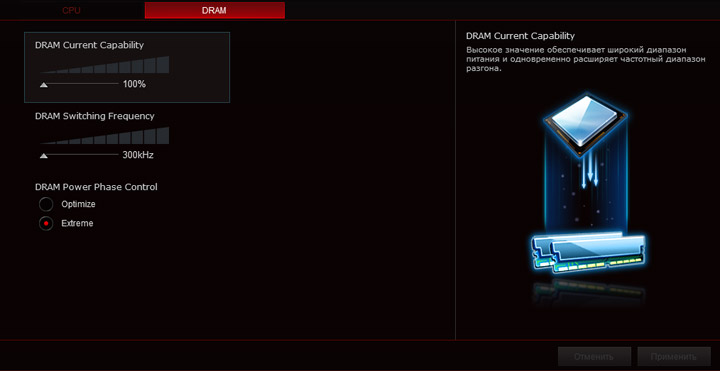

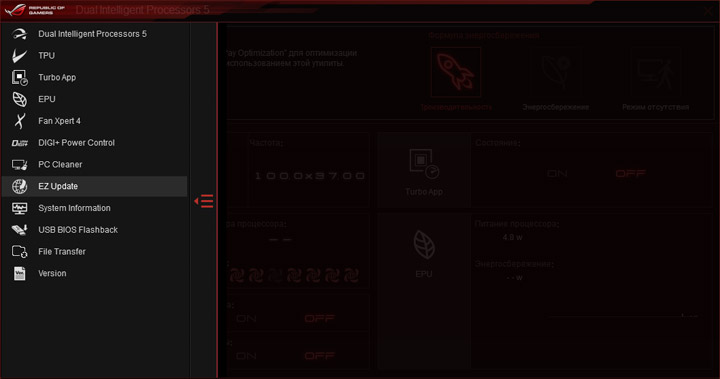

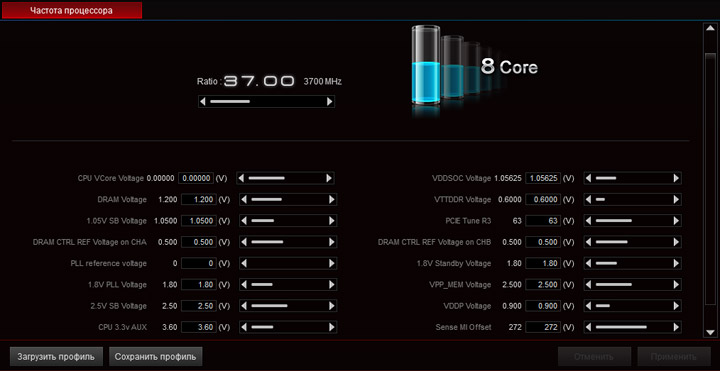

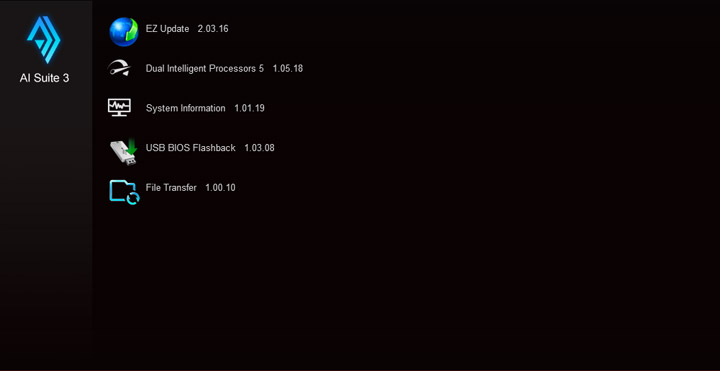

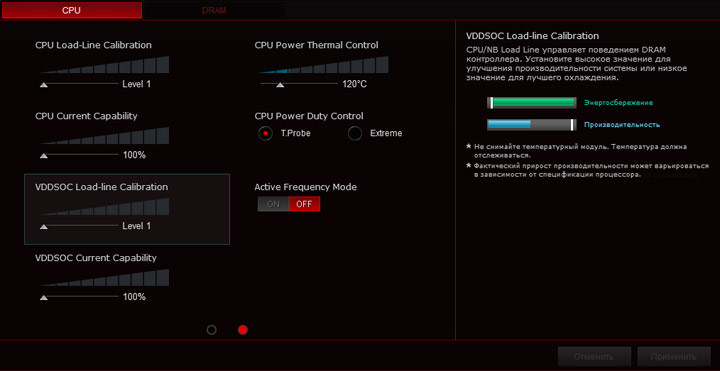

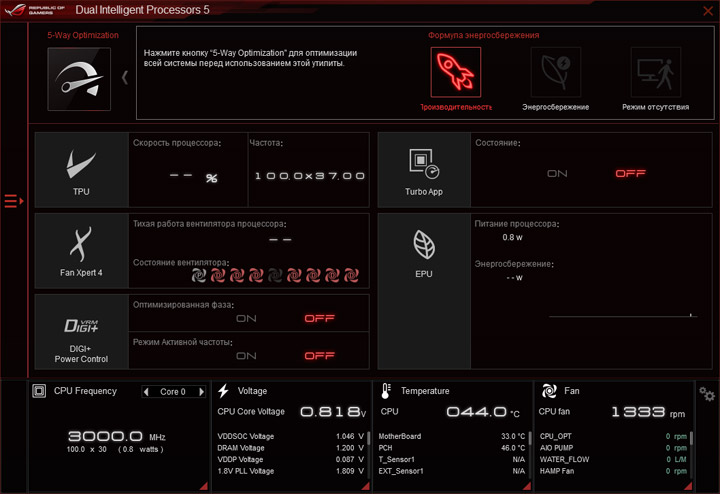

Фирменный комплекс AI Suite 3 возглавляет давно знакомый мастер по настройке DIP5. Использовать его или же нет — решает пользователь. Ему ничего не мешает подстроить сразу те пункты, которые он сам пожелает.

ASUS ROG Crosshair VII Hero Wi-FiASUS ROG Crosshair VII Hero Wi-FiASUS ROG Crosshair VII Hero Wi-FiASUS ROG Crosshair VII Hero Wi-FiASUS ROG Crosshair VII Hero Wi-FiASUS ROG Crosshair VII Hero Wi-FiASUS ROG Crosshair VII Hero Wi-FiASUS ROG Crosshair VII Hero Wi-Fi

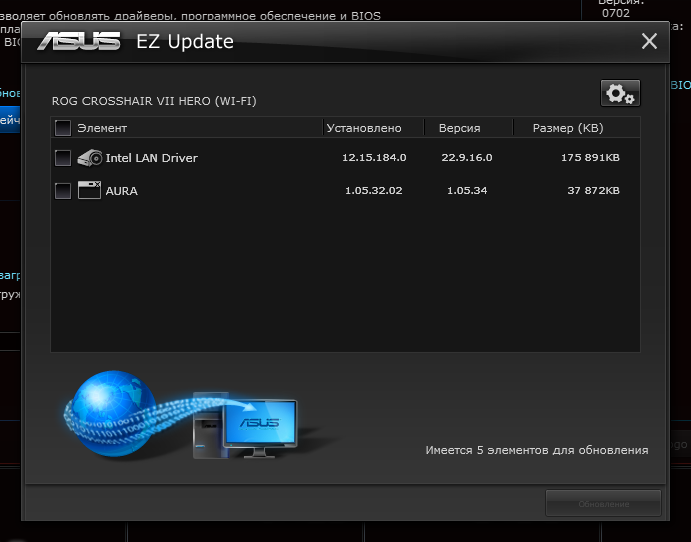

Возникли вопросы к функционированию EZ Update, отображалось всего два из найденных пяти обновлений.

ASUS ROG Crosshair VII Hero Wi-Fi

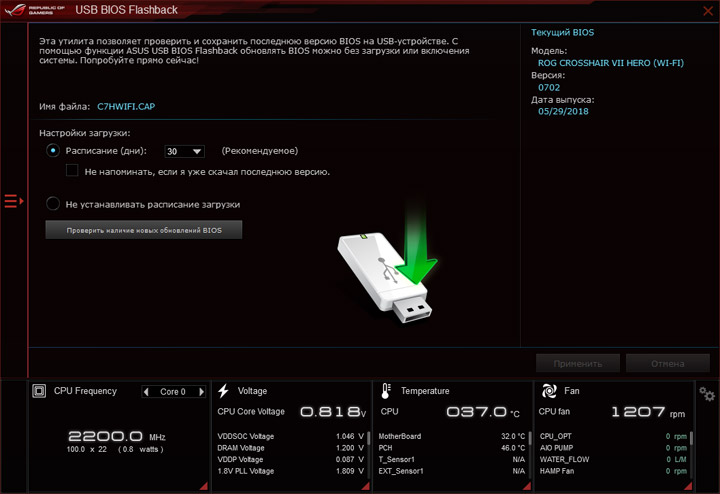

Среди особенностей нельзя не выделить возможность аварийного восстановления прошивки, но для этого необходимо создать (лучше, конечно же, заблаговременно) флэшку с необходимым содержимым.

ASUS ROG Crosshair VII Hero Wi-FiASUS ROG Crosshair VII Hero Wi-FiASUS ROG Crosshair VII Hero Wi-Fi

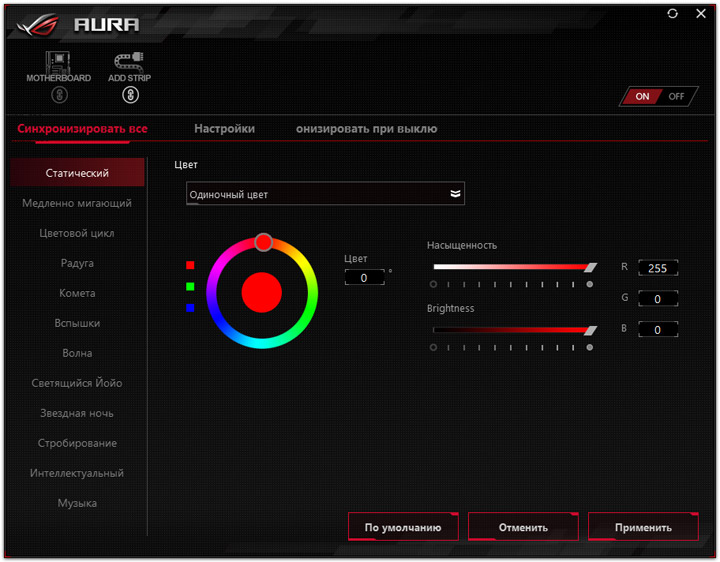

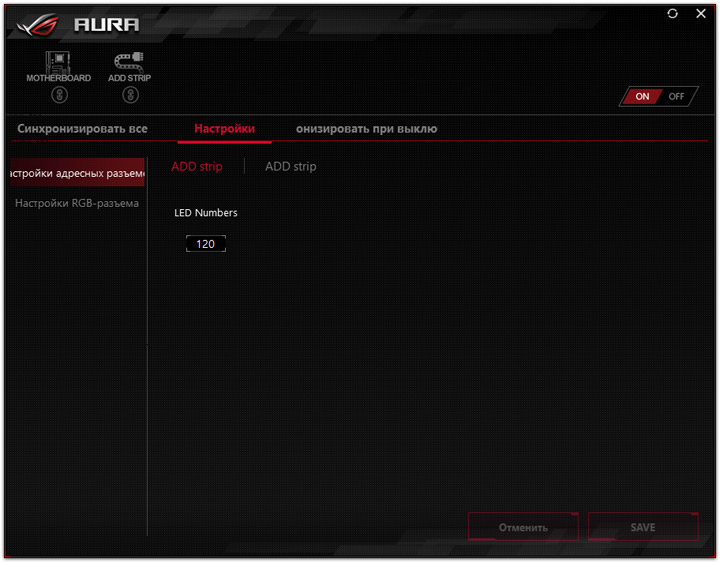

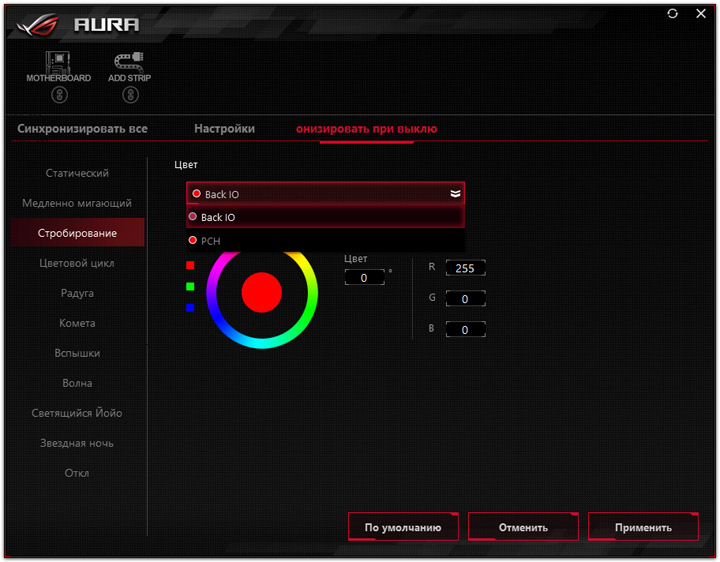

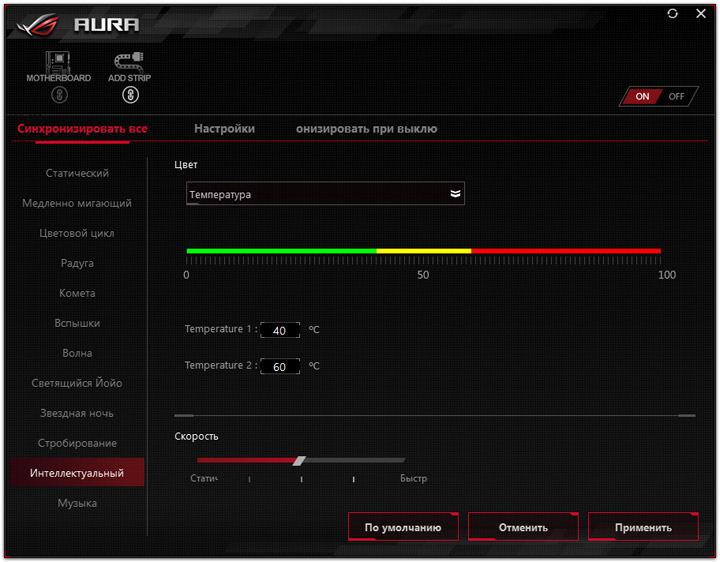

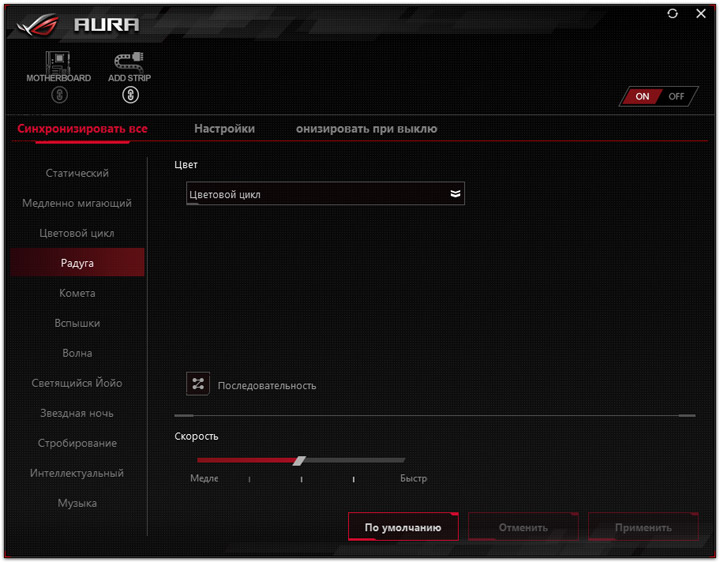

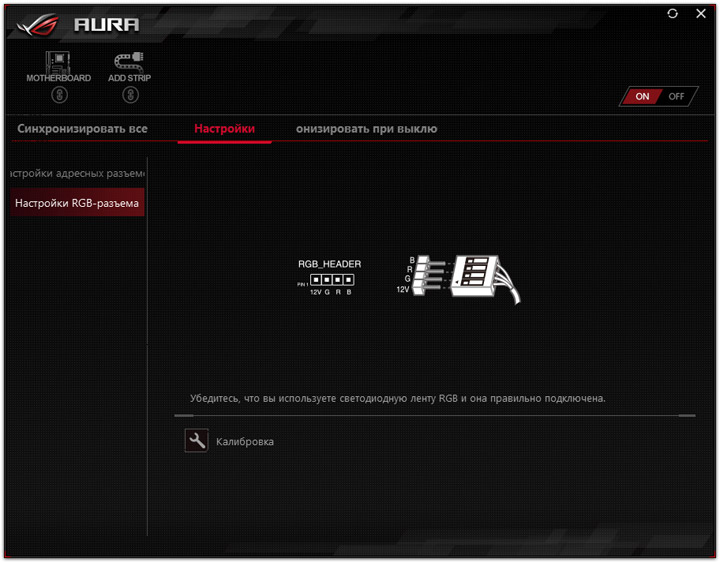

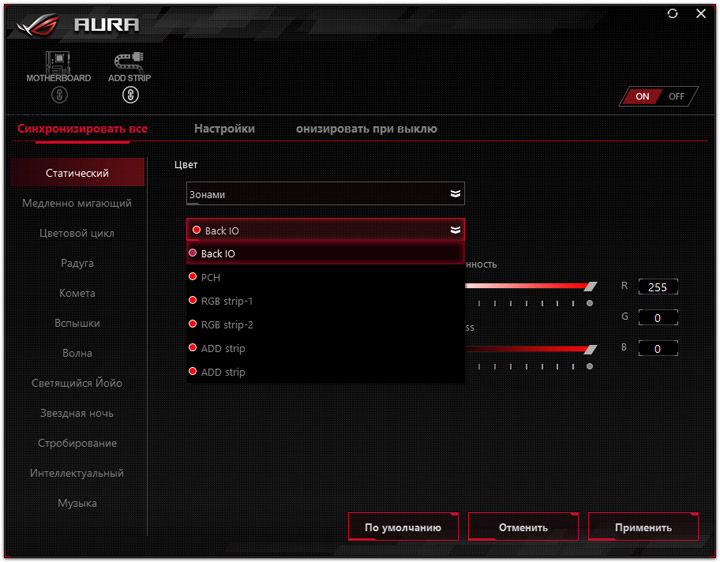

На устройстве находится две зоны с иллюминацией, настраиваемых отдельно. Дополнить структуру можно четырьмя внешними устройствами.

ASUS ROG Crosshair VII Hero Wi-FiASUS ROG Crosshair VII Hero Wi-FiASUS ROG Crosshair VII Hero Wi-FiASUS ROG Crosshair VII Hero Wi-FiASUS ROG Crosshair VII Hero Wi-FiASUS ROG Crosshair VII Hero Wi-FiASUS ROG Crosshair VII Hero Wi-Fi

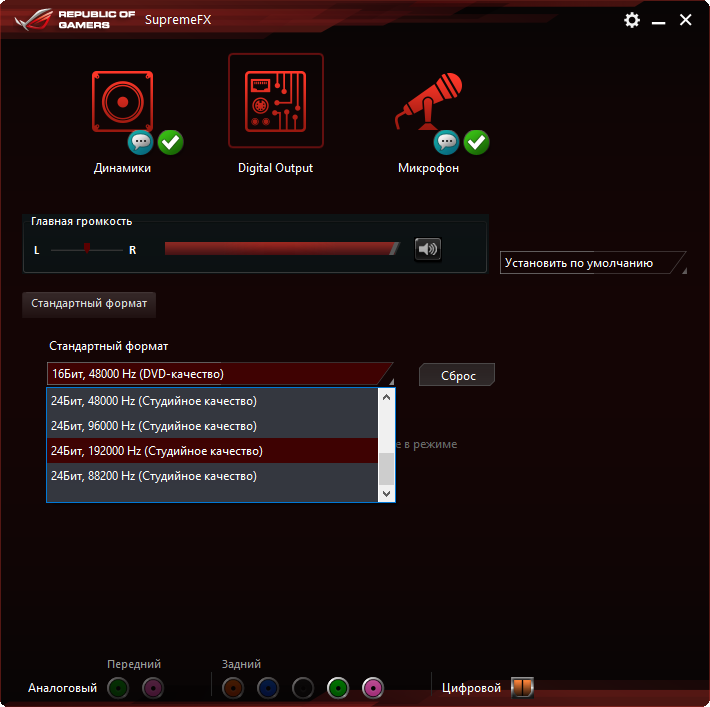

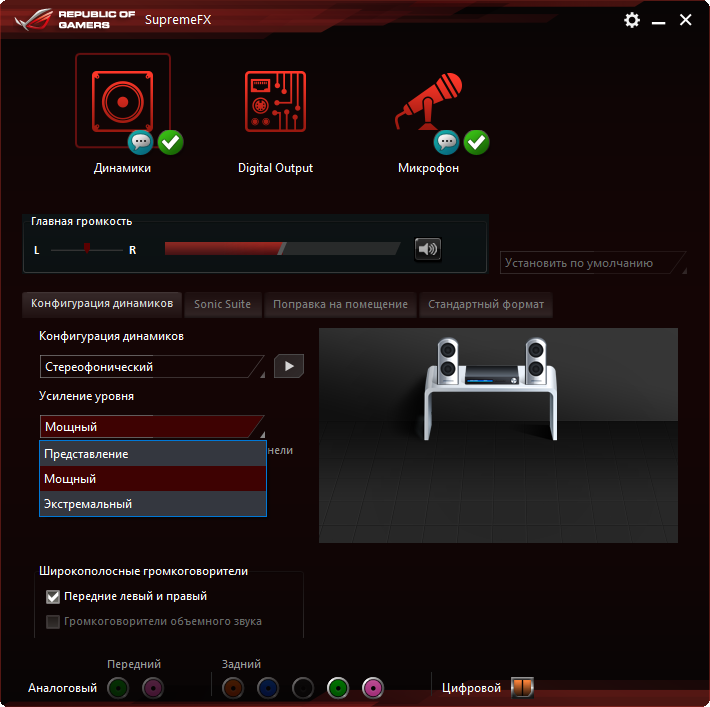

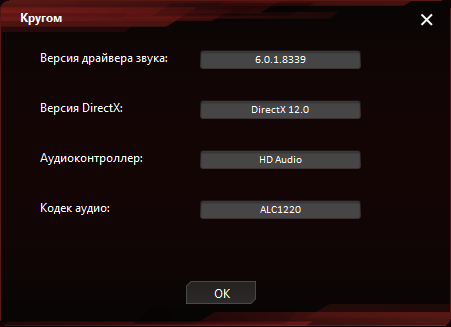

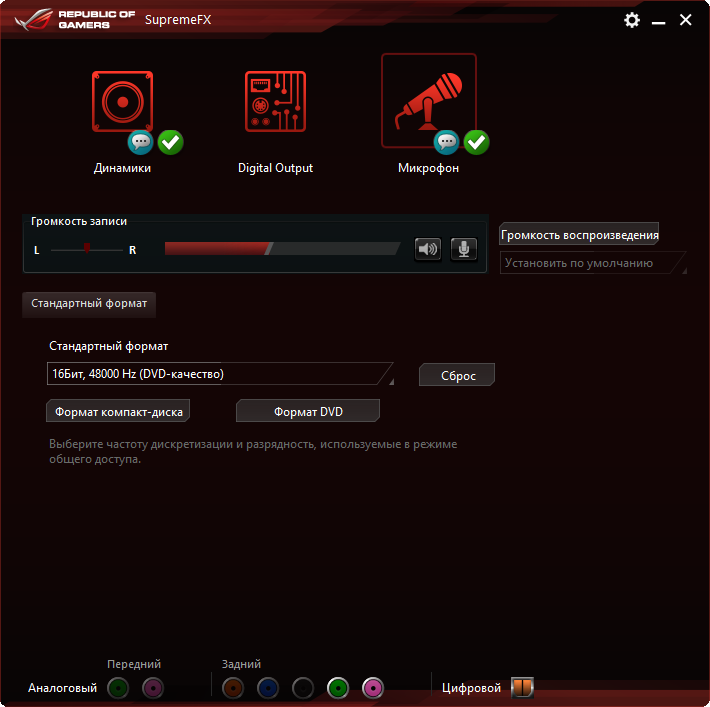

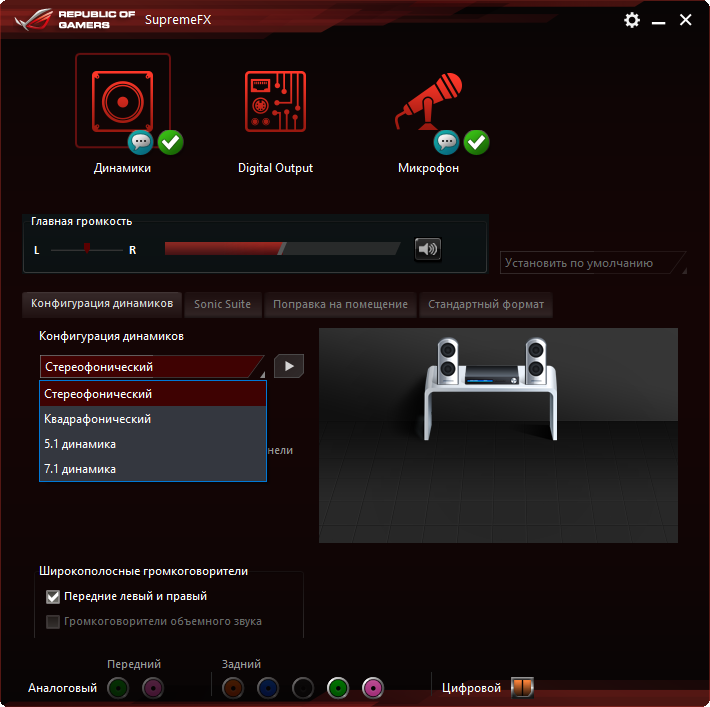

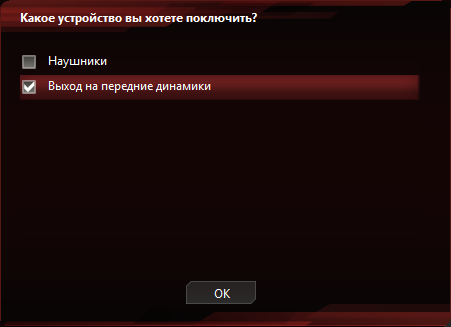

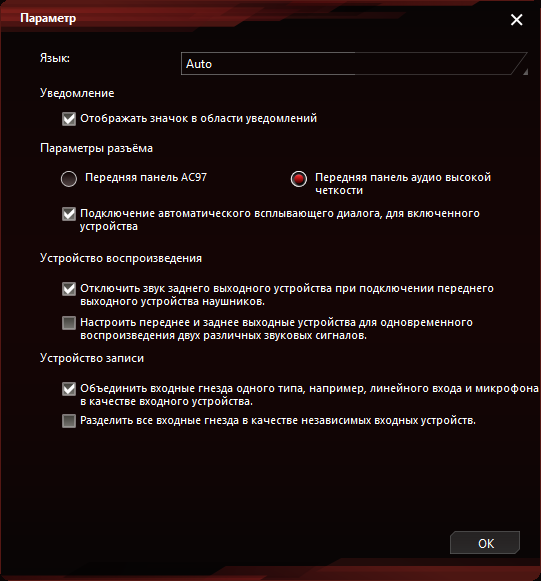

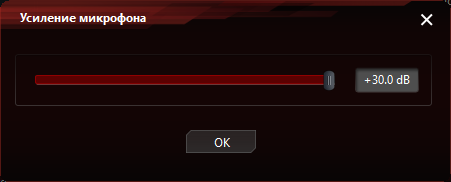

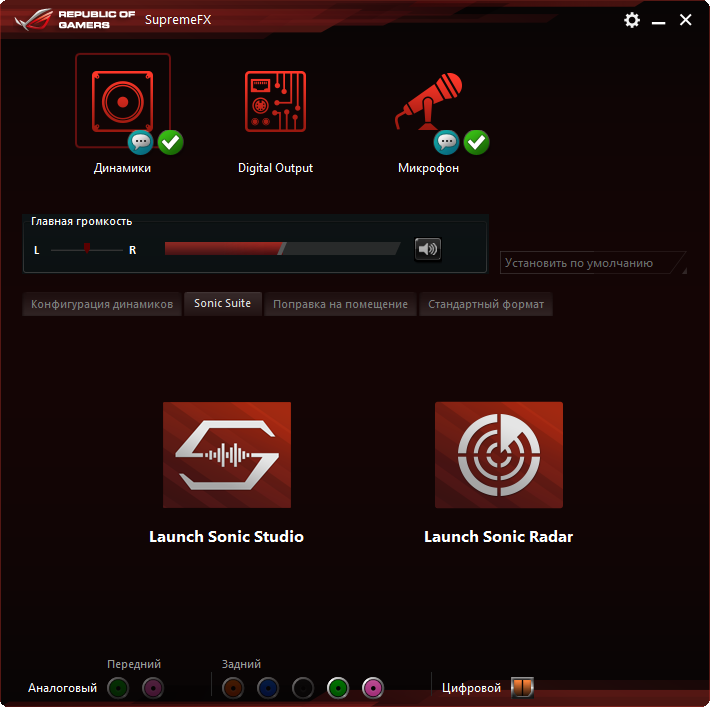

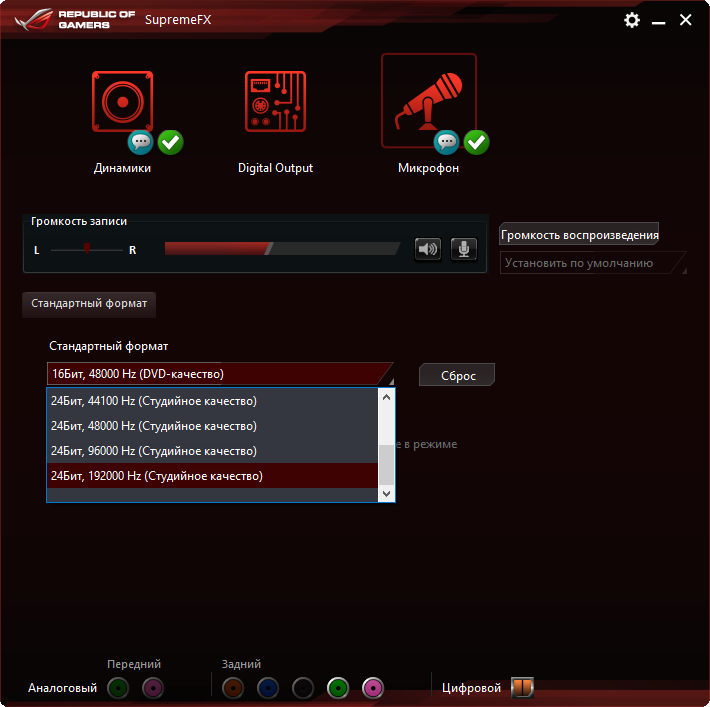

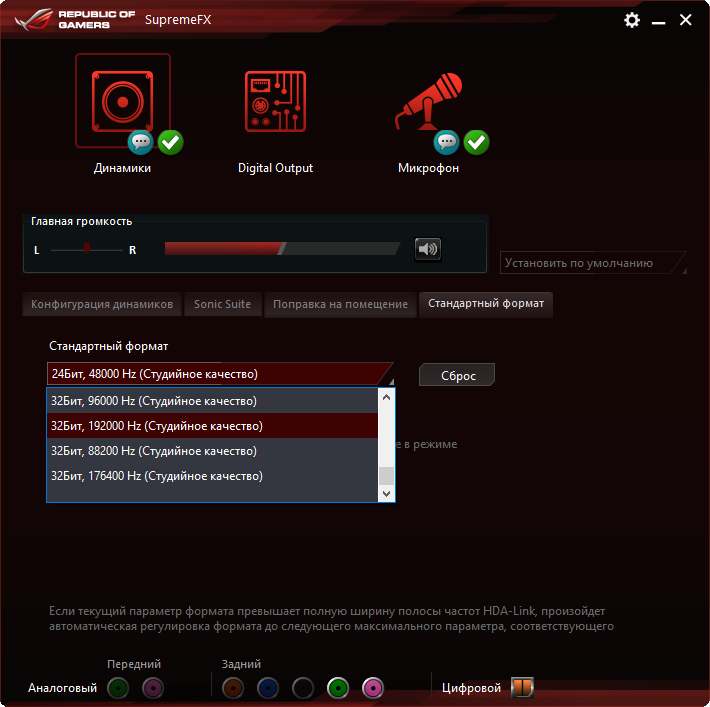

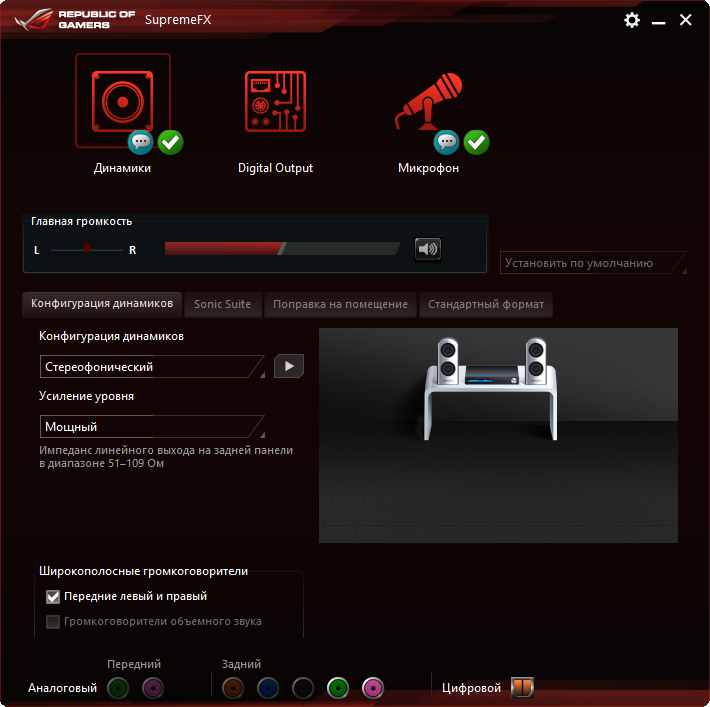

Первичная настройка звучания проходит при участии конфигуратора от Realtek. Есть профили предусиления выходного сигнала в числе трёх и два типа оборудования (актуально для задней панели). При выборе там «Наушников» звук становится немного громче.

ASUS ROG Crosshair VII Hero Wi-FiASUS ROG Crosshair VII Hero Wi-FiASUS ROG Crosshair VII Hero Wi-FiASUS ROG Crosshair VII Hero Wi-FiASUS ROG Crosshair VII Hero Wi-FiASUS ROG Crosshair VII Hero Wi-FiASUS ROG Crosshair VII Hero Wi-FiASUS ROG Crosshair VII Hero Wi-FiASUS ROG Crosshair VII Hero Wi-FiASUS ROG Crosshair VII Hero Wi-FiASUS ROG Crosshair VII Hero Wi-FiASUS ROG Crosshair VII Hero Wi-Fi

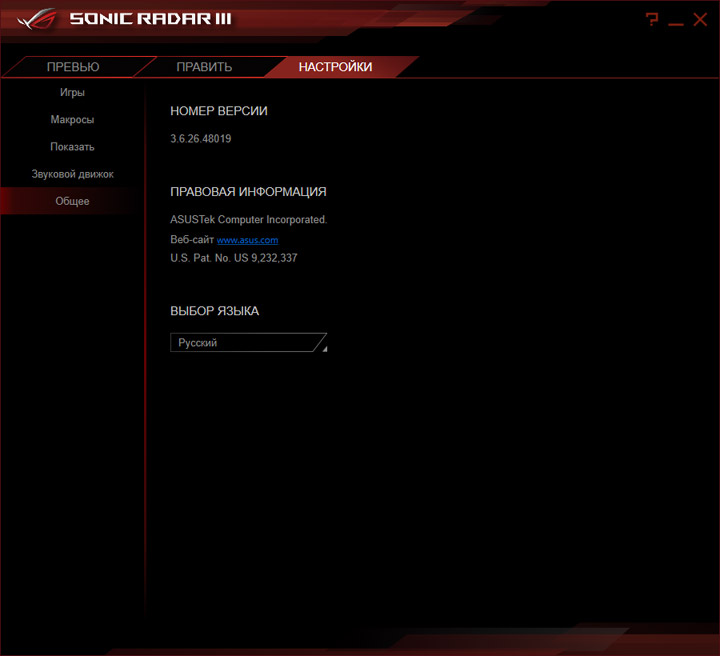

Несмотря на присутствие в схеме дополнительного ЦАП, выдающимся характер подачи материала назвать сложно. В «лучших» традициях дешёвых кодеков сцена неуверенная, смазанная и нечёткая, хотя во всех диапазонах инструменты прослушиваются нормально. Им не хватает чёткости, акцентированности и чистоты. Для улучшения восприятия специально заготовлены программные бонусы, их тип и версии не изменились.

ASUS ROG Crosshair VII Hero Wi-FiASUS ROG Crosshair VII Hero Wi-Fi

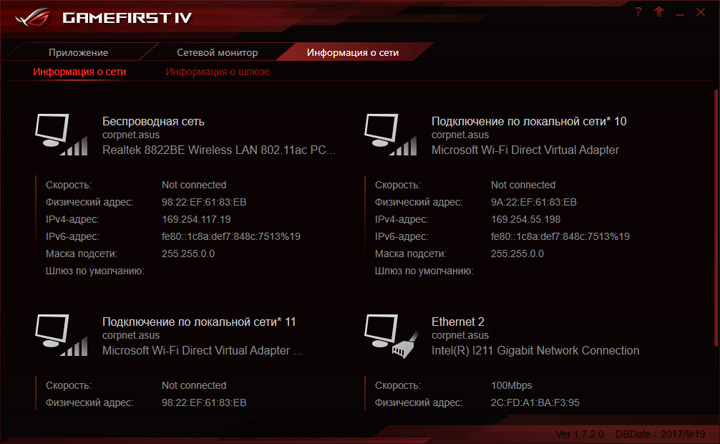

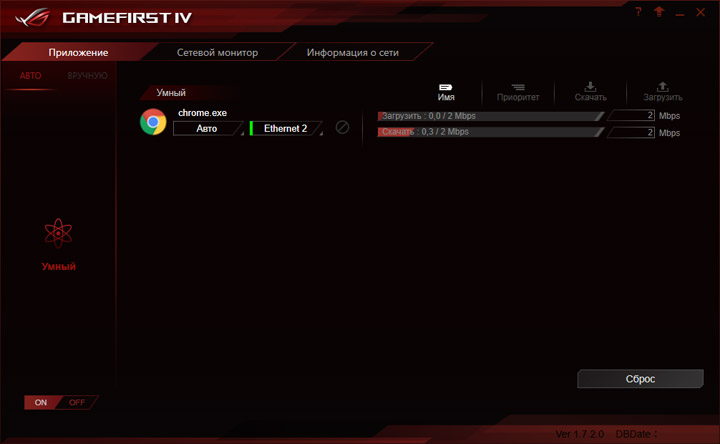

Сетевая составляющая дополнена GameFirst, где можно заняться настройкой приоритетов среди утилит, работающих с сетью. Беспроводной адаптер здесь тоже участвует.

ASUS ROG Crosshair VII Hero Wi-FiASUS ROG Crosshair VII Hero Wi-Fi

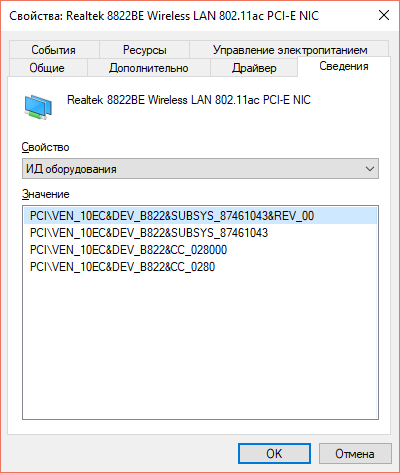

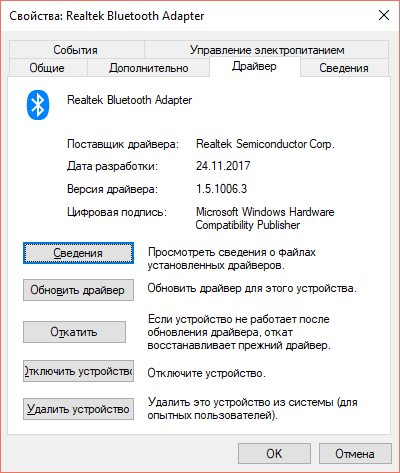

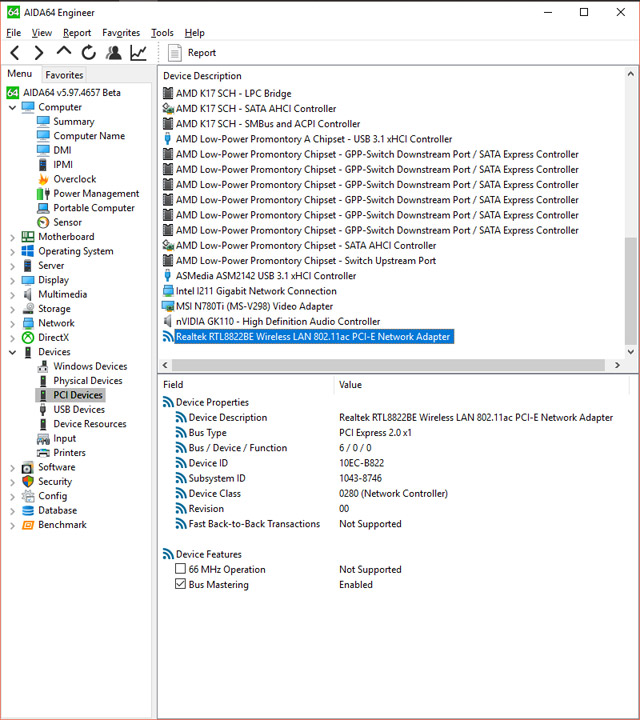

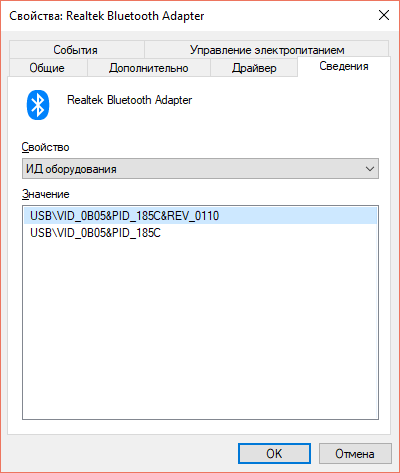

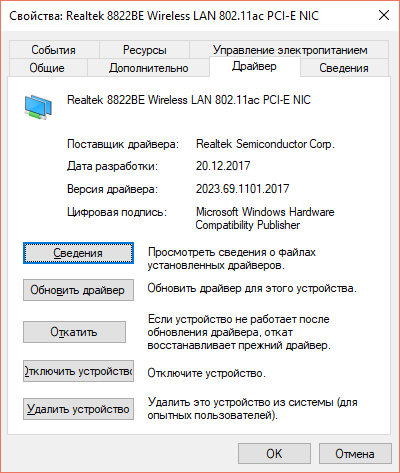

К слову о нём, модель используется в точности такая, как и на плате ROG Strix Z370-E Gaming.

ASUS ROG Crosshair VII Hero Wi-FiASUS ROG Crosshair VII Hero Wi-FiASUS ROG Crosshair VII Hero Wi-FiASUS ROG Crosshair VII Hero Wi-FiASUS ROG Crosshair VII Hero Wi-FiASUS ROG Crosshair VII Hero Wi-Fi

Ряд температурных значений, как и множество других, поддерживается сторонним ПО, например, AIDA64.
