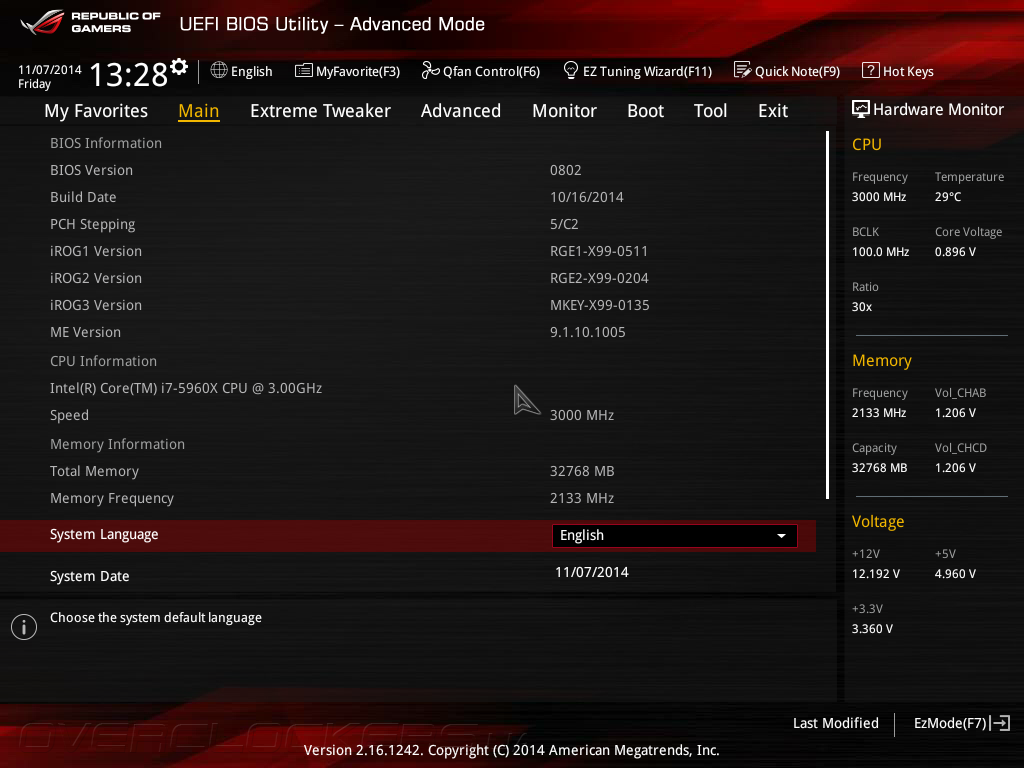

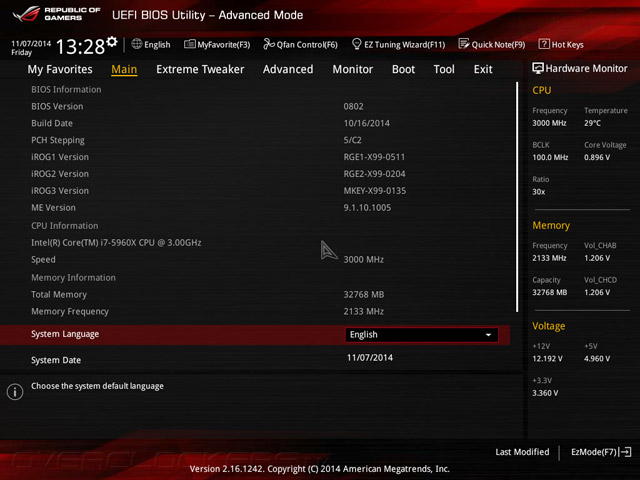

Системная плата Rampage V Extreme оснащается прошивкой, в основе которой лежит микрокод UEFI разработки компании AMI. Место стандартного меню настройки Aptio занял оригинальный интерфейс, оформление и функциональность которого знакомы нам из предыдущих обзоров решений ASUS игрового семейства ROG. Интерфейс имеет два режима: графический EZ Mode, в котором доступны лишь базовые настройки, и Advanced Mode, дающий полный контроль над всеми параметрами прошивки. В продвинутом режиме после входа в UEFI Setup открывается вкладка Main, где устанавливаются дата и время, показываются сведения о версии управляющего микрокода, а также задается язык отображения меню. В правой части окна отображается информационная панель, на которую выводятся показания аппаратного мониторинга и текущего режима быстродействия системы.
Подавляющее большинство настроек, связанных с оверклокингом, расположено в разделе Extreme Tweaker, где доступны изменения базовой частоты и параметра CPU Strap, предназначенного для поднятия BCLK с номинальных 100 до 125, 167 МГц и более, регулировки коэффициентов умножения процессорных ядер и кольцевой шины, а также выбор режима работы подсистемы ОЗУ. Здесь же находится управление функцией ASUS MultiCore Enhancement, которая повышает быстродействие в программах, не оптимизированных для выполнения на многоядерных процессорах, опцией Extreme Tweaking, помогающей улучшить результаты в некоторых старых бенчмарках, и фирменной технологии энергосбережения EPU Power Saving.
Прошивка ASUS Rampage V Extreme предлагает несколько инструментов для автоматического разгона. Для этих целей можно воспользоваться вкладкой Overclocking Presets, где собраны профили, повышающие быстродействие центрального процессора и модулей оперативной памяти, либо выбрать одно из трех значений опции CPU Level UP.

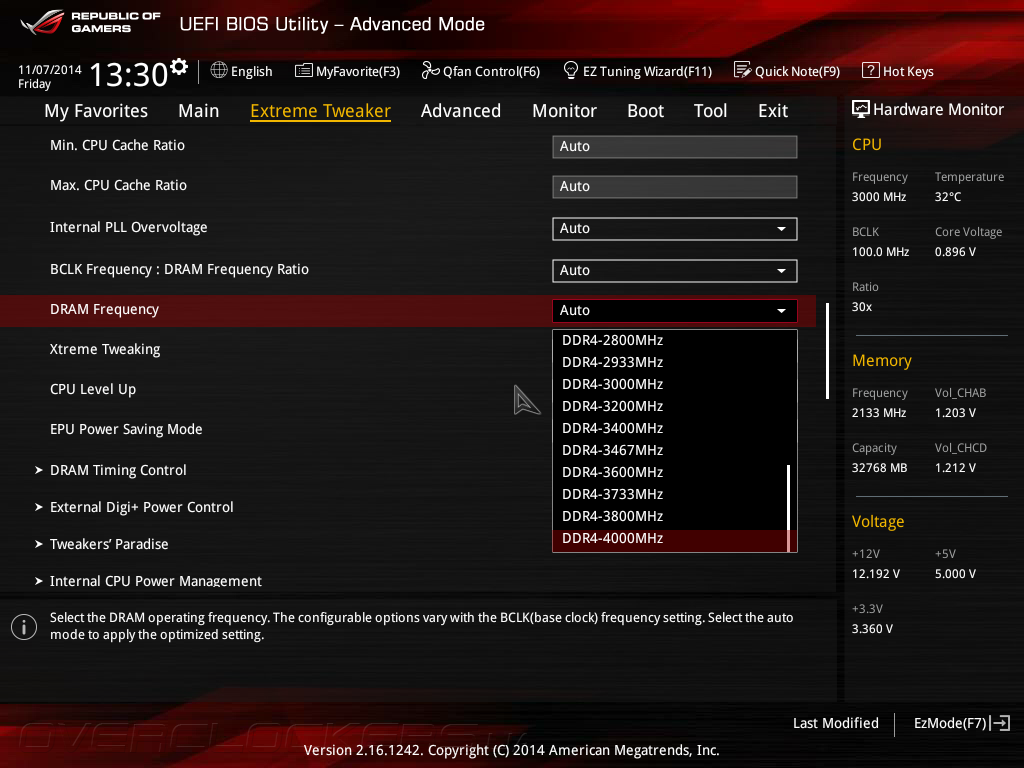

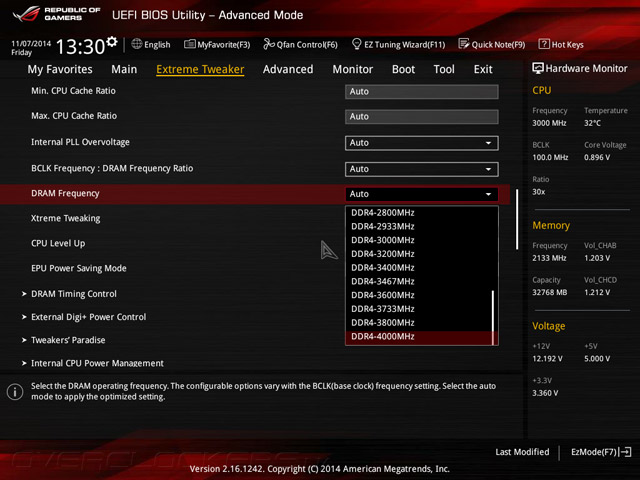

Для подсистемы ОЗУ доступны тактовые частоты до 4000 МГц включительно, а многочисленные настройки таймингов и других второстепенных параметров сосредоточены в подменю DRAM Timing Control.

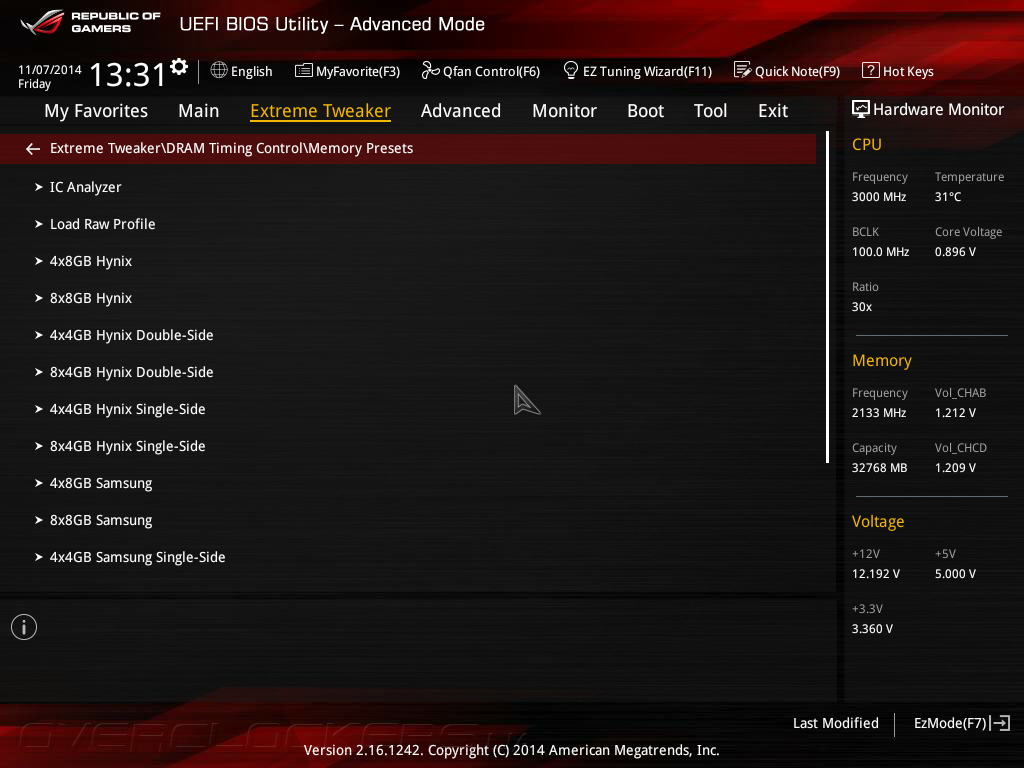

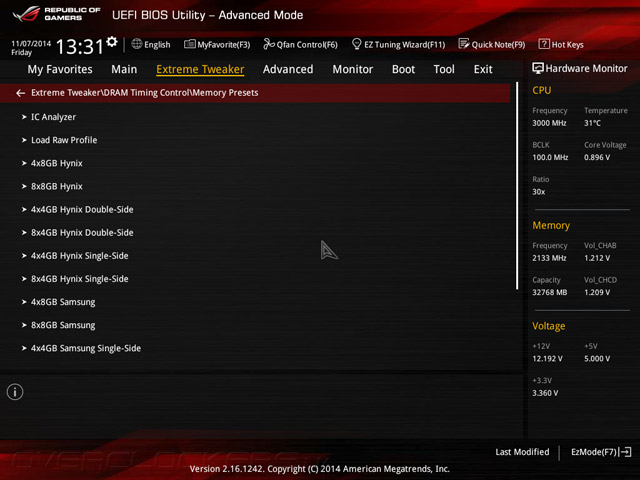

Так как разгон оперативной памяти DDR4 — дело новое и малоизученное, производитель позаботился о пользователях, которым во вкладке Memory Presets предлагаются наборы установок для комплектов ОЗУ на самых распространенных чипах.
Параметры цифровых преобразователей, формирующих напряжения для центрального процессора и подсистемы оперативной памяти, задаются в подразделе Extreme Digi+ Power Control. Именно здесь настраивается работа функции Load-Line Calibration, препятствующей падению VCCIN при высокой нагрузке, регулируется частота переключения силовых элементов и устанавливаются пороги срабатывания защит от перенапряжения, превышения температуры и силы тока.

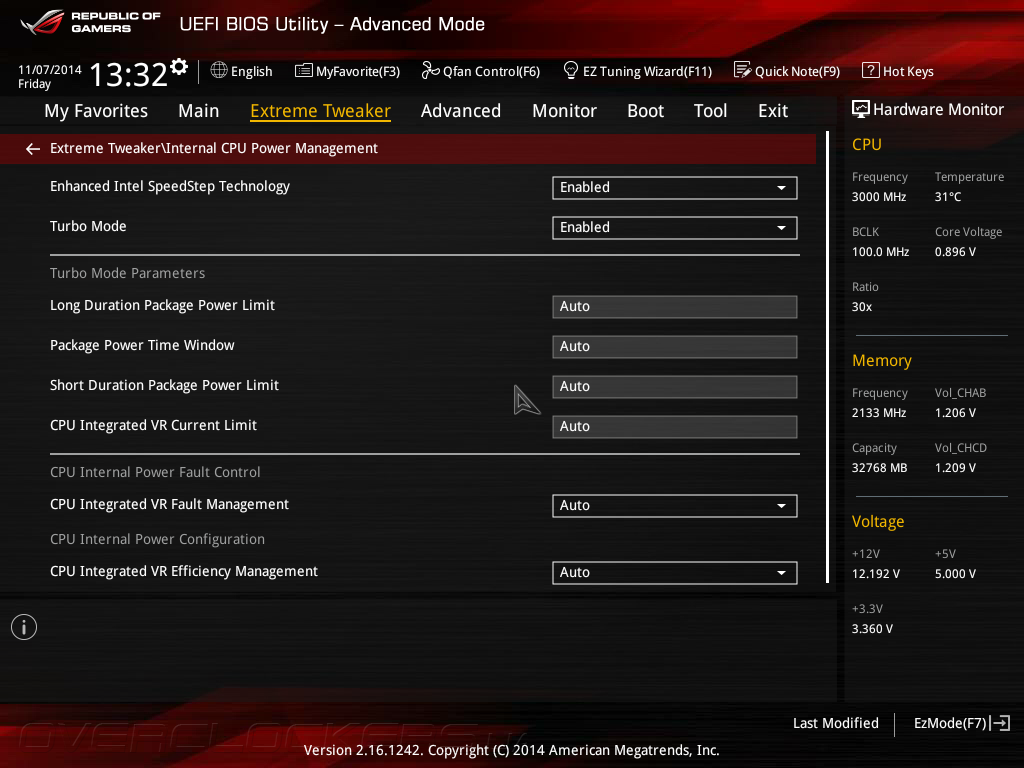

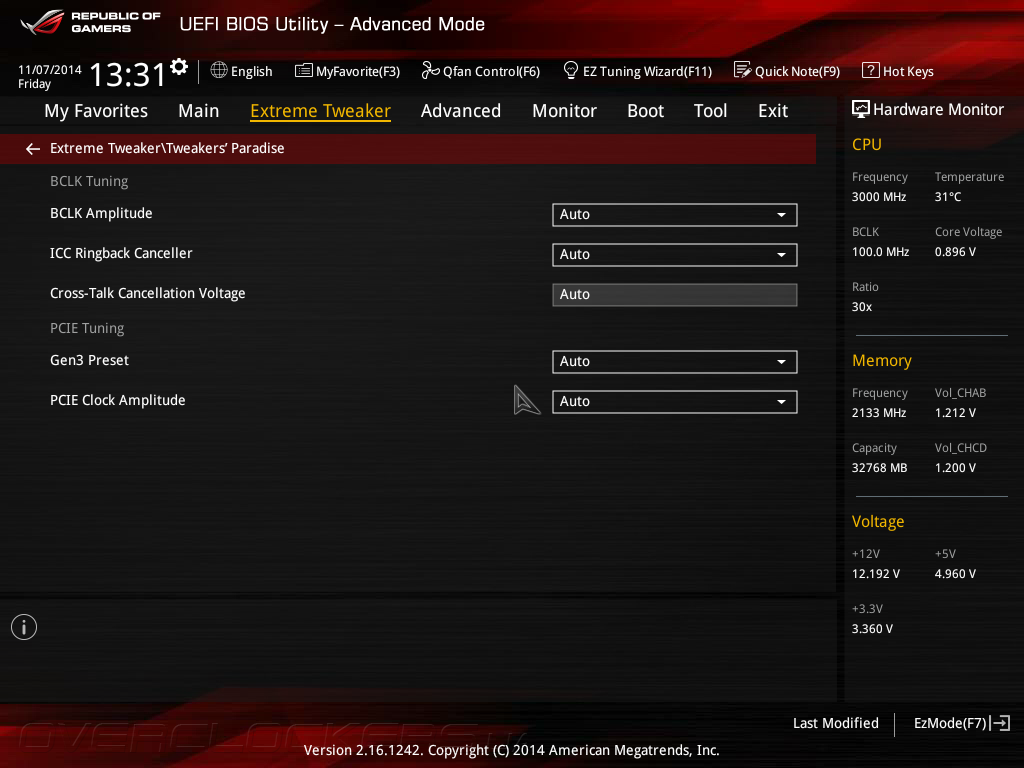

Тонкие настройки тактовых генераторов базовой частоты и шины PCI Express помещаются во вкладке Tweaker’s Paradise, а в подменю Internal CPU Power Management задаются лимиты потребляемой мощности центрального процессора и режимы работы встроенного преобразователя напряжения.
Как и подобает модели, предназначенной для любителей разгона, Rampage V Extreme предлагает широкие возможности по управлению напряжениями питания.
Перечень изменяемых параметров, их диапазоны и шаг регулировки приведены в нижеследующей таблице:
| Параметр | Диапазон напряжений, В | Шаг, В |
| CPU Core Voltage Override | 0,001–1,92 | 0,001 |
| CPU Core Voltage Offset | –0,999…+0,999 | 0,001 |
| CPU Cache Voltage Override | 0,001–1,92 | 0,001 |
| CPU Cache Voltage Offset | –0,999…+0,999 | 0,001 |
| CPU System Agent Voltage Offset | –0,999…+0,999 | 0,001 |
| CPU InputVoltage | 0,8–2,7 | 0,001 |
| DRAM Voltage (CHA, CHB) | 0,8–1,9 | 0,01 |
| DRAM Voltage (CHC, CHD) | 0,8–1,9 | 0,01 |
| PCH Core Voltage | 0,7–1,8 | 0,00625 |
| PCH I/O Voltage | 1,2–2,2 | 0,00625 |
| VCCIO CPU 1,05 Voltage | 0,7–1,8 | 0,00625 |
| VCCIO PCH 1,05 Voltage | 0,7–1,8 | 0,00625 |
| VTTDDR Voltage (CHA, CHB) | 0,2–1,0 | 0,00625 |
| VTTDDR Voltage (CHC, CHD) | 0,1–1,0 | 0,00625 |
| VPPDDR Voltage (CHA, CHB) | 1,865–3,315 | 0,005 |
| VPPDDR Voltage (CHC, CHD) | 1,865–3,315 | 0,005 |
| PLL Termination Voltage | 0,2–3,098 | 0,0066 |
Следующий раздел UEFI Setup — Advanced — отвечает за настройку системной логики и возможности расширения материнской платы.

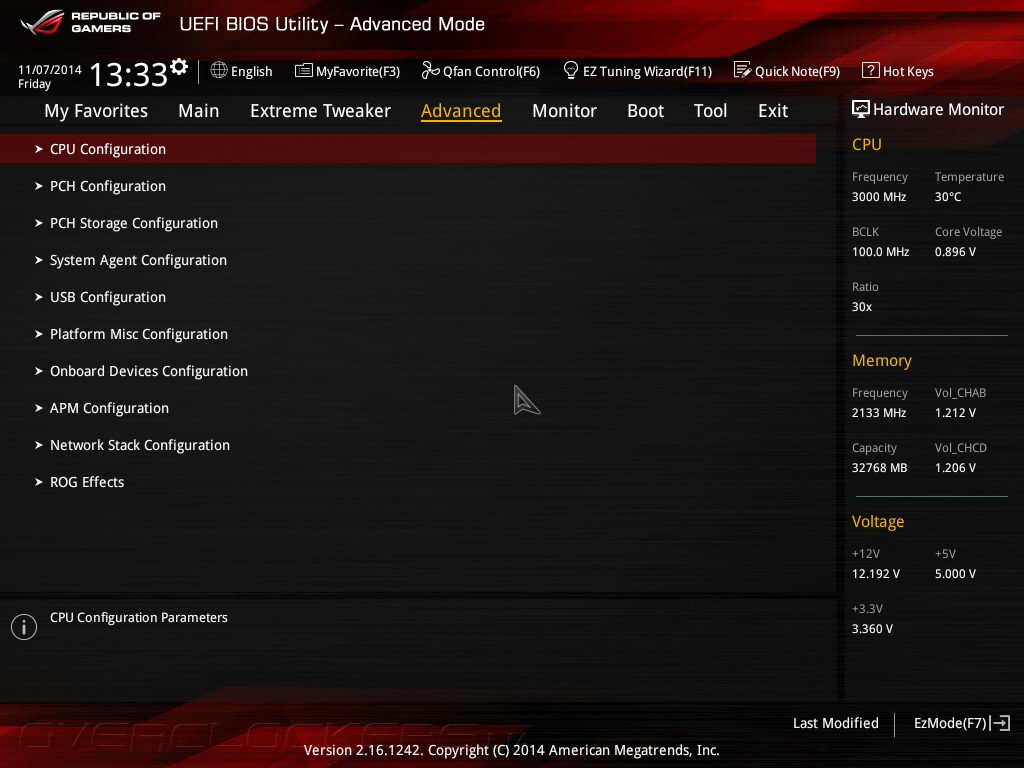

Подменю CPU Configuration служит для вывода подробных сведений об установленном центральном процессоре и настройке некоторых его специфических функций, таких как виртуализация, аппаратная защита от вирусов и технология Hyper Threading. Здесь же задаются параметры работы технологий энергосбережения и Intel Turbo Boost, а еще регулируется опция Maximum CPU Core Temperature, с помощью которой определяется предельная температура включения режима пропуска тактов.

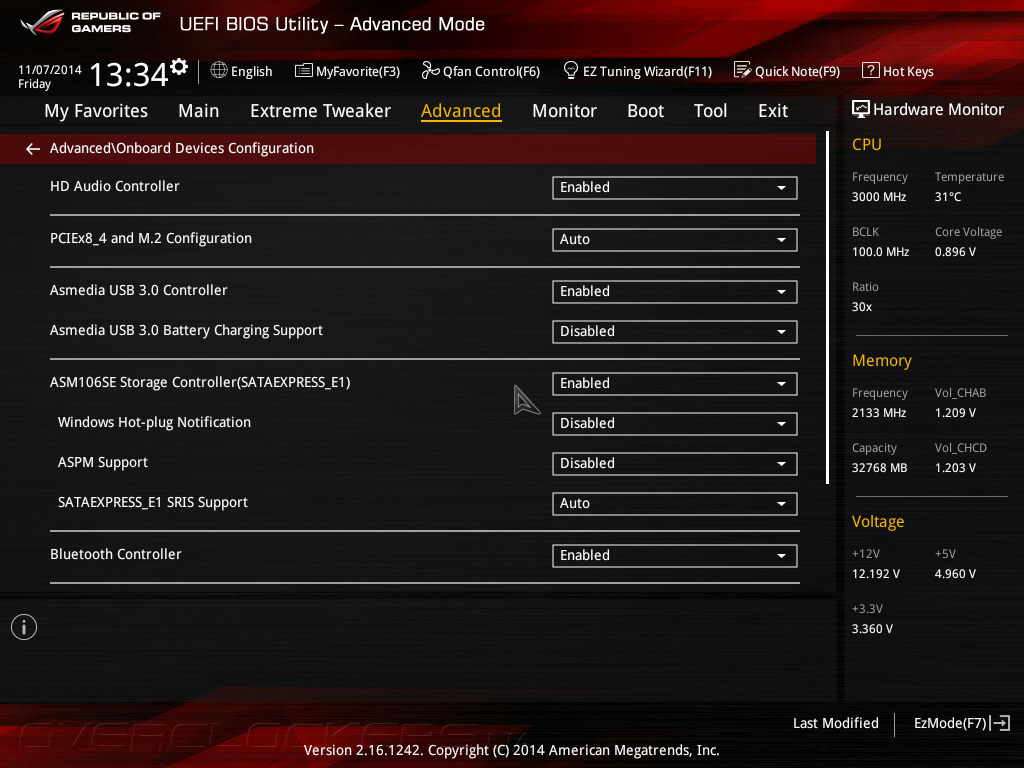

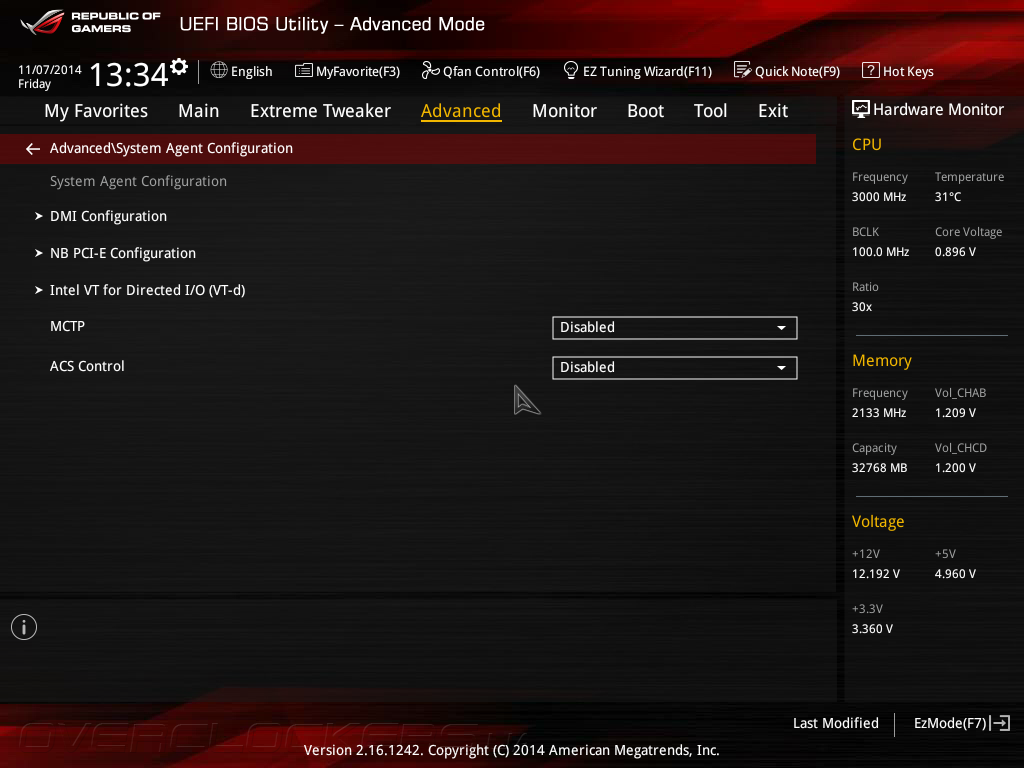

В подразделе System Agent Configuration настраивается работа встроенного в процессор северного моста, а вкладка Onboard Device Configuration отвечает за управление многочисленными дополнительными контроллерами.
Отображение показаний аппаратного мониторинга и регулировки скоростей вращения вентиляторов находятся во вкладке Monitor. Здесь выводятся значения четырех встроенных температурных датчиков и трех внешних термопар, величины 13 напряжений и тахометрические данные от крыльчаток восьми охладителей.
UEFI Setup предлагает богатые возможности по настройке режимов функционирование «карлсонов». Пользователи могут выбрать один из трех предустановленных профилей, вручную задать частоту оборотов в зависимости от показаний температурных сенсоров, либо использовать подпрограмму Qfan Tuning, которая позволяет определить оптимальный режим работы каждого из вентиляторов для достижения наименьшего уровня шума.
Помимо базовых функций, описанных выше, UEFI Setup имеет ряд дополнительных возможностей. Например, GPU Post предназначена для определения текущего режима работы слотов расширения и вывода рекомендаций по правильной инсталляции нескольких видеокарт, подпрограмма ASUS EZ Flash 2 служит для обновления управляющего микрокода, а функция ROG SSD Secure Erase позволяет выполнить низкоуровневое стирание данных на твердотельных накопителях.
С помощью Overclocking Profile пользователи могут сохранять до восьми профилей с настройками прошивки, опция BIOS FlashBack отвечает за функционирование одноименной функции, вкладка ROG OC Panel H-key Configure предназначена для настройки режима работы «горячих клавиш» внешней панели управления, и, наконец, функция SPD Information позволяет просматривать информацию, записанную в пришивке модулей ОЗУ.
Как было сказано в начале, помимо Advanced Mode прошивка материнской платы может работать в графическом режиме EZ Mode, где собраны только самые основные возможности, такие как установка даты и времени, отображение конфигурации дисковой подсистемы и некоторых показаний системного мониторинга, задание порядка загрузочных устройств, активация профилей X.M.P для подсистемы ОЗУ, а также настройка скоростей вращения вентиляторов в подпрограмме Q-Fan Control.
Также, из режима EZ Mode можно вызвать мастер EZ Tuning Wizard, который позволяет оптимизировать уровень продуктивности в зависимости от модели использования ПК и типа установленной системы охлаждения.
Комплектное ПО
На комплектном DVD-диске, который поставляется вместе с материнской платой, записаны все необходимые драйверы и множество полезных приложений. Среди фирменного ПО особое место занимает Ai Suite 3 — комплексный программный продукт, предназначенный для разгона, системного мониторинга и многого другого. В нижней части окна выводится информационная панель, на которой отображаются показания аппаратных датчиков и текущие параметры быстродействия. Здесь же задаются параметры срабатывания защит по достижении критических значений, а также выводится динамика показаний сенсоров.

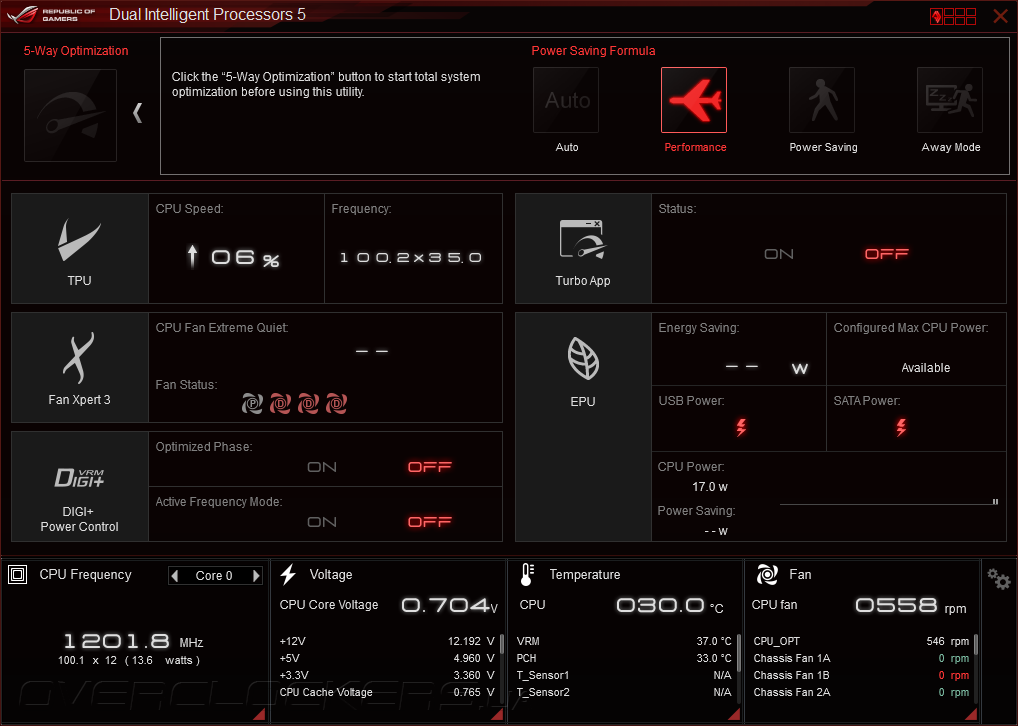

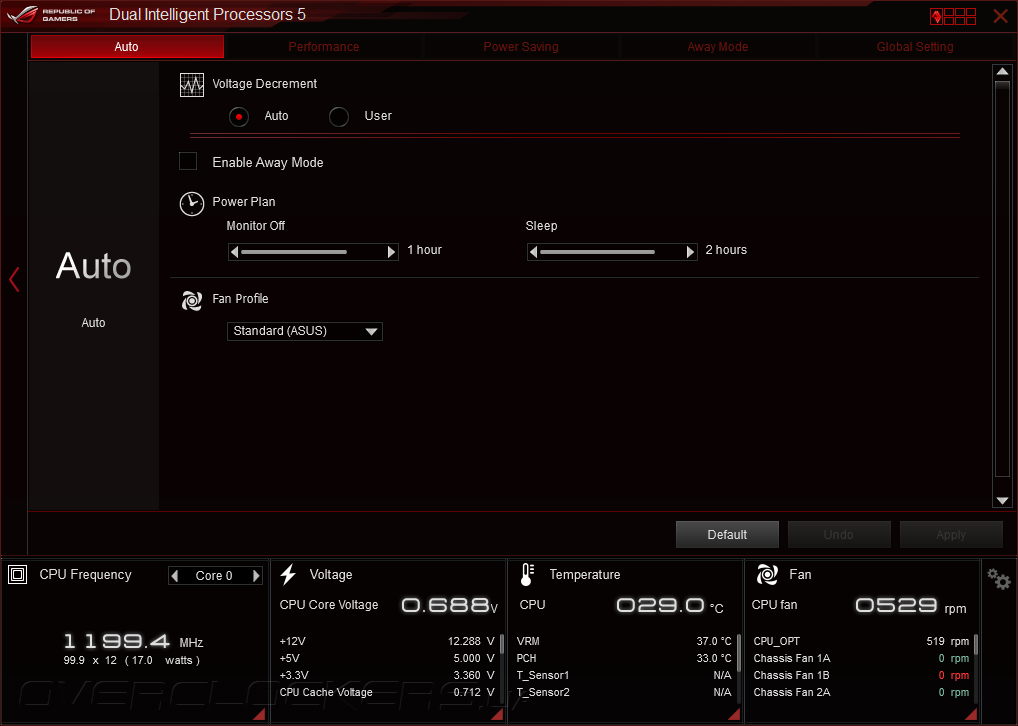

За настройки продуктивности и управление режимом работы вентиляторов отвечает подпрограмма Dual Intelligent Processor 5, интерфейс которой состоит из отдельных функциональных модулей.
Например, TPU отвечает за установку параметров быстродействия. С его помощью регулируется базовая частота и коэффициенты умножения процессорных ядер, задаются напряжения на всех основных узлах материнской платы, а также настраивается значение параметра CPU Srtap, ответственного за повышение BCLK до 125 МГц и более.
Для управления режимом работы вентиляторов служит программный модуль Fan Xpret 3, позволяющий задавать для «карлсонов» один из четырех предустановленных профилей, настроить скорость вращения каждого из вентиляторов в зависимости от показаний температурных датчиков, либо указать количество оборотов в минуту в процентном соотношении от максимума.
Вкладка Digi+ Power Control отвечает за тонкие настройки цифровой подсистемы питания, формирующей напряжения для процессора и подсистемы ОЗУ, а функция TurboApp позволяет выбрать профиль быстродействия, а также задать режимы работы сетевой и звуковой подсистем для каждого запускаемого приложения.
Наконец, подпрограмма EPU помогает настроить дополнительные параметры энергосбережения, снизив потребление электроэнергии и уровень шума, который издает система охлаждения персонального компьютера.

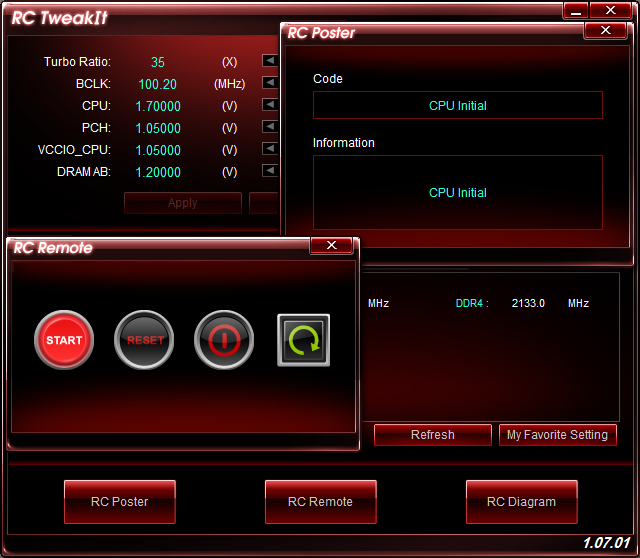

Помимо Ai Suite 3 для разгона можно использовать программы RC TweakIt, которая реализовывает возможности удаленного управления и контроля ROG Connect. С помощью RC TweakIt можно не только задавать параметры быстродействия и регулировать напряжения питания, но также отслеживать показания датчиков аппаратного мониторинга.
Помимо RC TweakIT пользователям предлагается программный модуль RC Poster, предназначенный для отображение кодов POST, и подпрограмма RC Remote, которая дает возможность управлять питанием материнской платы, выполнять перегрузку и даже сбрасывать настройки прошивки.
Для управления таймингами подсистемы ОЗУ служит отдельный программный продукт Mem TweakIt. Замечу, что утилита отлично справляется со своей задачей, задержки меняются «на лету», однако, возможности управления тактовой частой модулей оперативной памяти Mem TweakIt лишена.
Вместе с материнской платой Rampage V Extreme поставляется программа RAMDisk, предназначенная для создания в области ОЗУ высокоскоростного логического диска. В настройках утилиты можно указать папку, содержимое которой будет загружено на виртуальный диск после запуска программы, а также прописать путь к файлу, в который сбрасывается информация с RAMDisk’a перед выключением операционной системы.
Для реализации фирменной технологии ASUS KeyBot служит одноименная программа. C ее помощью пользователи могут назначить «горячие клавиши» для выполнения макрокоманд, вставки заранее набранного текста, переназначения системных ярлыков, а также запуска приложений.
Наконец, за управление полосой пропускания сетевого подключения отвечает программа GameFirst III, способная распознавать запускаемые приложения и автоматически назначать приоритеты в зависимости от типа трафика.
Также, с помощью утилиты можно оценить использование канала передачи данных, измерить пропускную способность сетевого соединения, а также просмотреть настройки подключения к Интернет.
