Обзор материнской платы ASUS Prime X470-Pro. Строгие линии технологичности

В этом обзоре мы будем знакомиться со старшей платой ASUS семейства Prime для процессоров AMD AM4. Согласно задумкам разработчиков, возможности такого продукта не должны превосходить решения серий ROG, но быть немногим лучше TUF Gaming, чей мундир уже отстаивала модель TUF X470-Plus Gaming. Кроме того, будет интересно провести параллели с представителем прошлого поколения — Prime X370-Pro.

ASUS Prime X470-Pro

Концепция осталась выдержанной — перед нами модель для разовой и конечной сборки компьютера, где нет вспомогательных кнопок или индикаторов. Перечень возможностей приобрёл облик, соответствующий современным представлениям о платах middle-end, оценить его можно по таблице ниже, более детально о каждом узле можно будет узнать в нашем обзоре.

Модель ASUS Prime X470-Pro
Официальная страница продукта в Сети asus.com
Чипсет AMD X470
Процессорный разъём AMD AM4
Процессоры AMD Series: Athlon Zen, Athlon X4, A6, A8, A10, A12, Ryzen 3, Ryzen 5, Ryzen 7
Память 4 DIMM DDR4 SDRAM 2133/2400/2666/2800*/2933*/3000*/3200*/3466*/3600*(OC), максимум 64 ГБ
Слоты PCI-E 2 x PCI Express 3.0 x16 (x16+x0, x8+x8) — CPU
1 x PCI Express 3.0 x16 (x8) — APU/Athlon
1 x PCI Express 2.0 x16 (x4) — X470
3 x PCI Express 3.0 x1 — X470
M.2 1 x PCI Express 3.0 x4, SATA (Key M, 2242/2260/2280/22110) — Ryzen
1 x SATA (Key M, 2242/2260/2280/22110) — A-Series/Athlon X4
1 x PCI Express 2.0 x2, SATA (Key M, 2242/2260/2280) — X470
Встроенное видеоядро (в APU) Radeon Series: Vega, R7, R5
Видеоразъёмы HDMI 1.4b, DisplayPort 1.2
Количество подключаемых вентиляторов 7x 4pin
Порты PS/2 1 (клавиатура/мышь)
Порты USB 2 х 3.1 Gen2 (2 разъёма на задней панели, ASM1142)
1 х 3.1 Gen2 (разъёмов на задней панели нет, X470)
4 х 3.1 Gen1 (4 разъёма на задней панели, CPU/APU/Athlon)
4 х 3.1 Gen1 (2 разъёма на задней панели (A и C), X470)
4 x 2.0 (разъёмов на задней панели нет, X470)
VR Ready +
Serial ATA 6 x SATA 6 Гбит/с (X470)
RAID 0, 1, 10 (SATA, X470)
Встроенный звук Crystal Sound 3 (7.1, HDA):
Codec — S1220A (Realtek ALC1220)
S/PDIF Разъём на плате (выход)
Сетевые возможности Intel I211-AT (Gigabit Ethernet)
COM 1 (внутренний)
TPM +
UEFI AMI UEFI
Форм-фактор ATX
Размеры, мм 305 x 244
Дополнительные возможности Thermal sensor connector, поддержка AMD 3-Way CrossFireX и NVIDIA 2-Way SLI, Lighting Control Center (система подсветки Aura, включая пару Aura RGB Strip Header)
Цена в рознице, $ 201

Упаковка и комплектация

Коробка обычных размеров. На лицевой стороне разместили фото продукта, где лёгкий акцент выполнен на подсветке.

ASUS Prime X470-Pro

Обратная сторона расскажет про особенности аппаратного характера. О каких-либо программных и тем более комплектных бонусах здесь речь не ведётся.

ASUS Prime X470-Pro

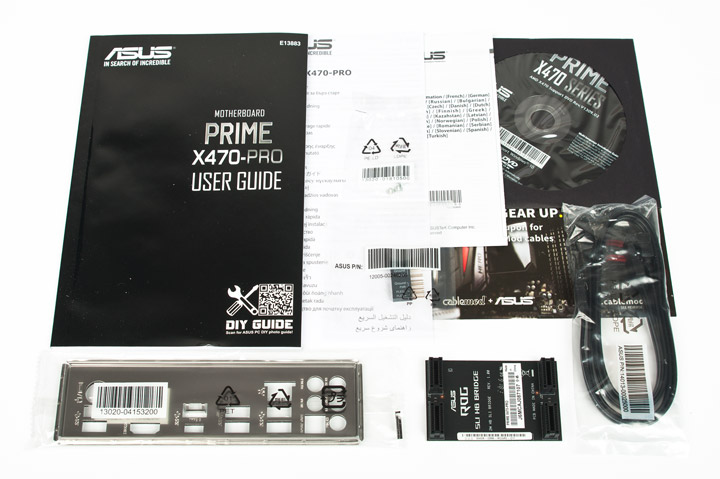

Набор чуть лучше базового. Имеется:

  • руководство пользователя, в котором подробно проиллюстрированы и описаны подпункты UEFI (на английском языке);
  • QR-код DIY Guide, ведущий на страницу официального сайта, где размещена подробнейшая инструкция по сборке ПК;
  • комплект из пары винтов и стоек для устройств формата M.2;
  • краткое многоязычное руководство пользователя по сборке ПК;
  • диск с драйверами и фирменным ПО;
  • переходник для удобного подключения корпусных разъёмов ASUS Q-Connector;
  • купон со скидкой для выполнения процедуры оплетения проводов (раундинга);
  • два кабеля SATA 6Gb/s, один из которых с Г-образным разъёмом на одном из концов;
  • заглушка для корпуса с тиснением символов и иконок обозначения гнёзд. Обратная часть оклеена шумопоглащающим материалом;
  • двойной жёсткий мостик для организации SLI.
ASUS Prime X470-Pro

Внешний вид

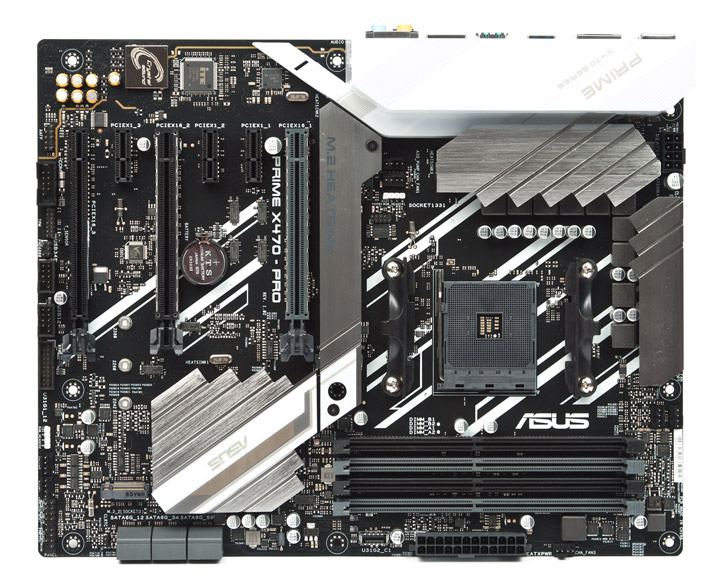

Появившийся козырёк над портами ввода-вывода оставил в прошлом эру, когда достаточно крепкие платы работали и без него. Размеры изделия соответствуют формату ATX, в наличии девять точек под фиксацию положения винтами в корпусе.

ASUS Prime X470-Pro

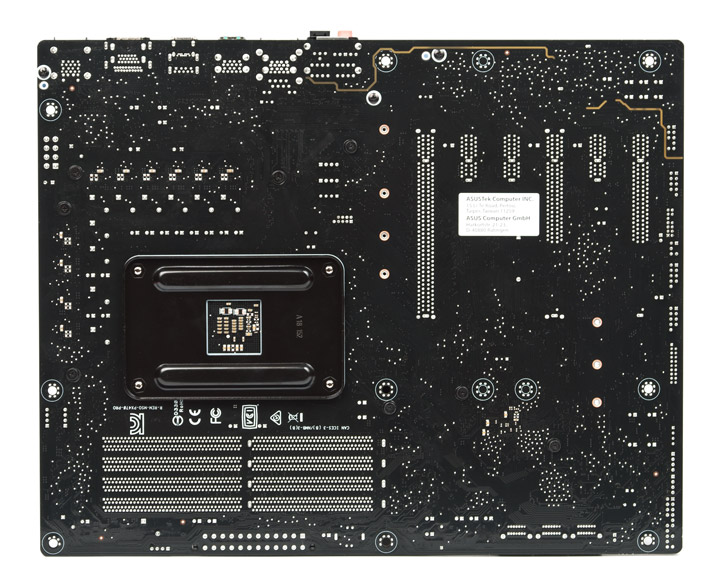

Обратная часть устройства не имеет значимого числа электронных компонентов. Все радиаторы крепятся винтами.

ASUS Prime X470-Pro

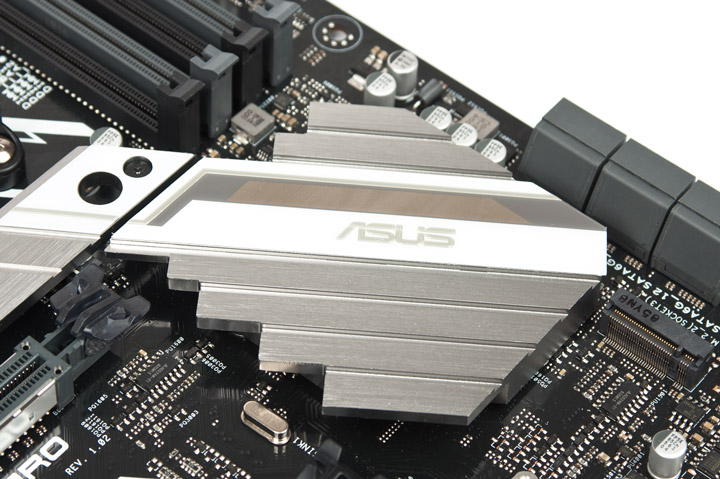

Массивный охладитель хаба снабжён полупрозрачной декоративной наклейкой. Через неё будет виден свет от распаянных на плате светодиодов, включённых в структуру фирменной подсветки Aura.

ASUS Prime X470-Pro

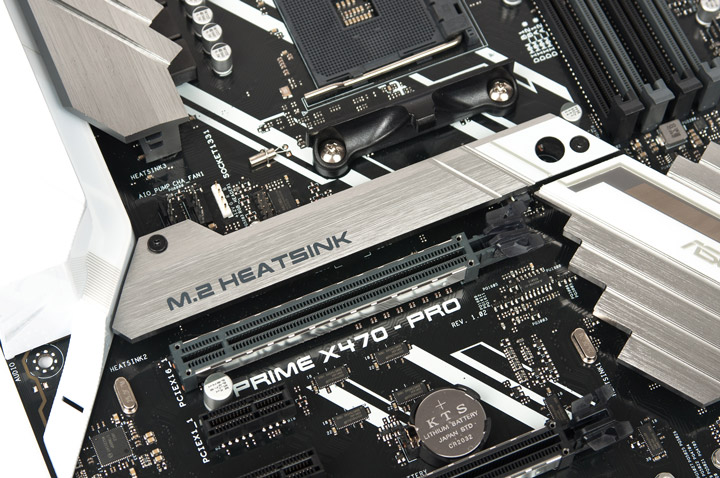

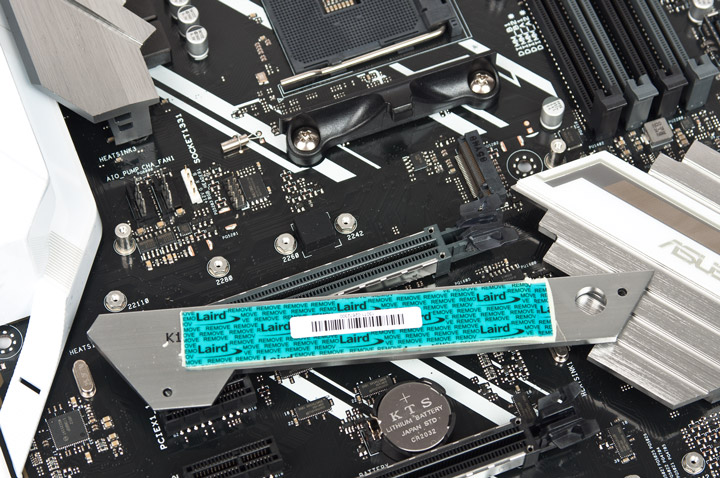

Верхнее посадочное место под устройства M.2 оснащено охладителем немалых размеров. Там можно будет смонтировать в том числе и продукты формфактора 22110.

ASUS Prime X470-Pro

Радиатор оснащён термполипучкой приличной площади.

ASUS Prime X470-Pro

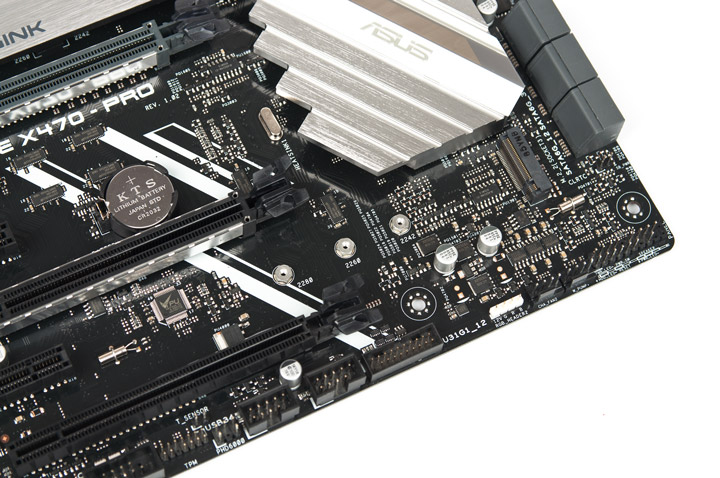

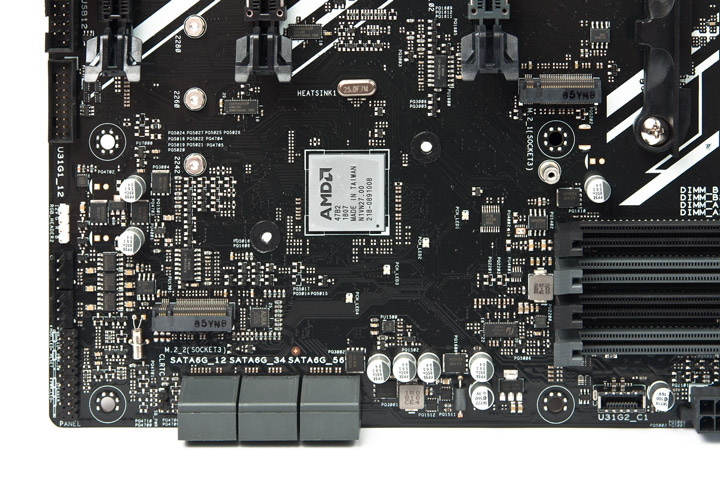

Внизу платы есть второе гнездо, длина устройств, монтируемых здесь, ограничена восемью сантиметрами.

ASUS Prime X470-Pro

Увеличение числа M.2 привело к сокращению портов SATA, теперь их всего шесть штук, все они продольного типа.

ASUS Prime X470-Pro

В наличии гнездо под симметричный корпусной кабель интерфейса USB последнего поколения. Есть также и обычные колодки — две штуки под кабели второго поколения интерфейса и ещё одна для третьего. Также можно отметить появление второй колодки для устройств RGB.

ASUS Prime X470-Pro

Два верхних гнезда PCI-E x16 будут работать с процессором, остальные — с хабом. Звуковой кодек обзавёлся экраном, ОУ нет, их нужно искать в других семействах материнских плат.

ASUS Prime X470-Pro

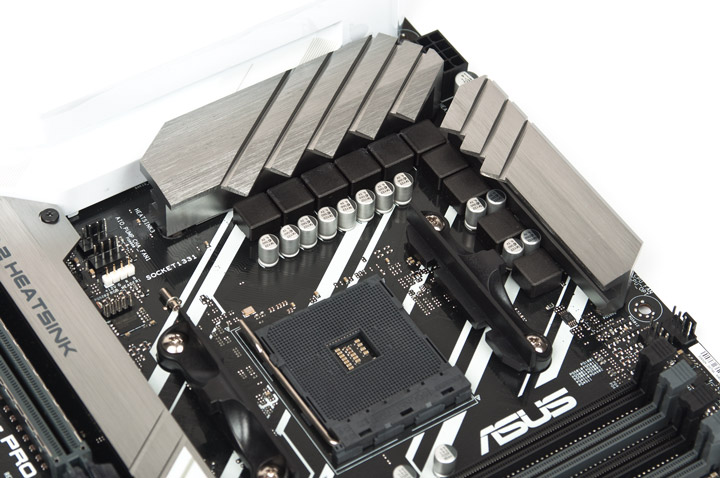

Фигурный выступ на козырьке сделан неспроста, он полупрозрачный и будет пропускать свет от двух многоцветных диодов, распаянных под ним. Радиаторы невысокие, их ребристость условная, проблемы совместимости с системами охлаждения ЦП вряд ли возникнут.

ASUS Prime X470-Pro

Идеологически схема организации стабилизации питания осталась неизменной. Перемаркированный ШИМ-контроллер ASP1405I обеспечивает работу VRM по схеме 6+2 фазы. Для подсистемы SOC Voltage имеется два удвоителя IR3599, потому итоговое число каналов будет равно четырём. Сменились силовые элементы. Здесь распаяны десять сборок (с интегрированным управляющим драйвером) IR3553. Такое же число (шесть штук) используется для стабилизации питания процессора в уже испытанной ASUS ROG Strix B450-I Gaming, а она вполне успешно справилась с разгоном старшего процессора. Проверим поведение этой модели чуть позже.

ASUS Prime X470-Pro

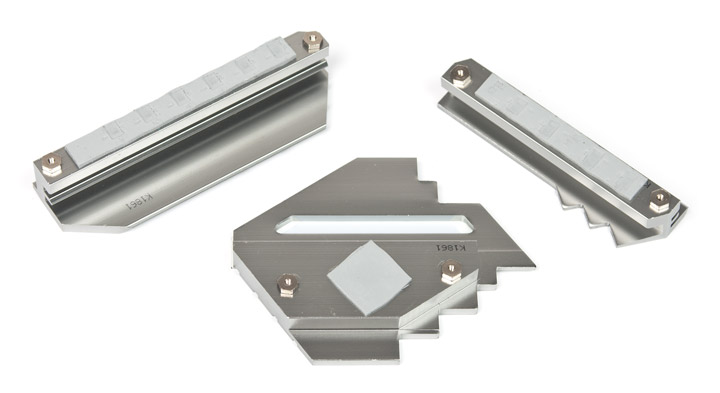

ASUS Prime X470-Pro является примером устройства, где и площади основания, и количества используемого термоинтерфейса полностью достаточно для обеспечения полноценного контакта силовых элементов и охладителей.

ASUS Prime X470-Pro

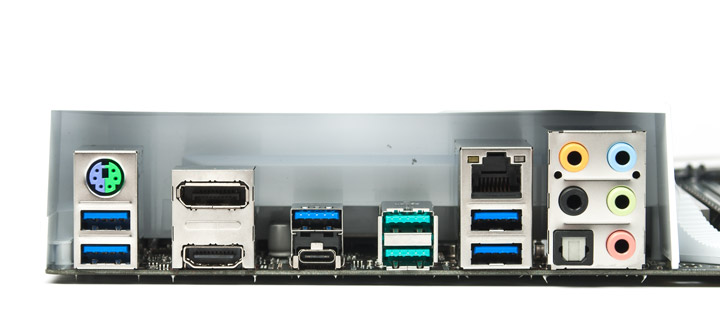

Где изменений нет вообще, так это на задней панели, не считая, конечно, появления тут козырька. Есть немало пространства между стойками, чтобы обеспечить удобный доступ к любому порту, а их общий набор, в целом, неплох. Если припомнить уровень отпускной цены за устройство, то, возможно, число выходов USB может показаться малым.

ASUS Prime X470-Pro
Теперь есть на что посмотреть
