Обзор материнской платы ASUS Prime X470-Pro. Строгие линии технологичности

Возможности UEFI

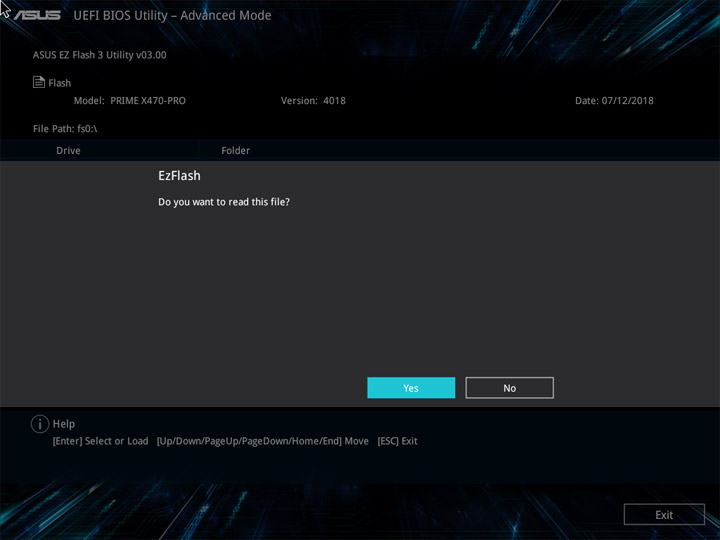

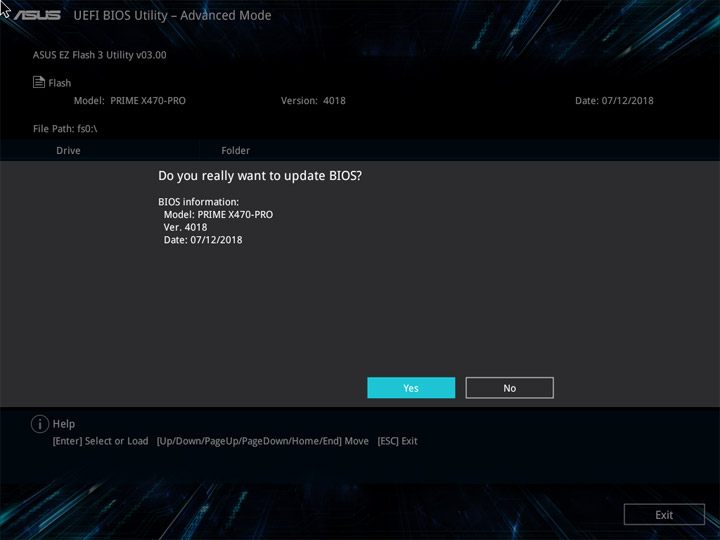

Попавшая на обзор плата была оснащена последней версией UEFI, для его обновления предусмотрена интегрированная функция Ez Flash.

ASUS Prime X470-ProASUS Prime X470-ProASUS Prime X470-Pro

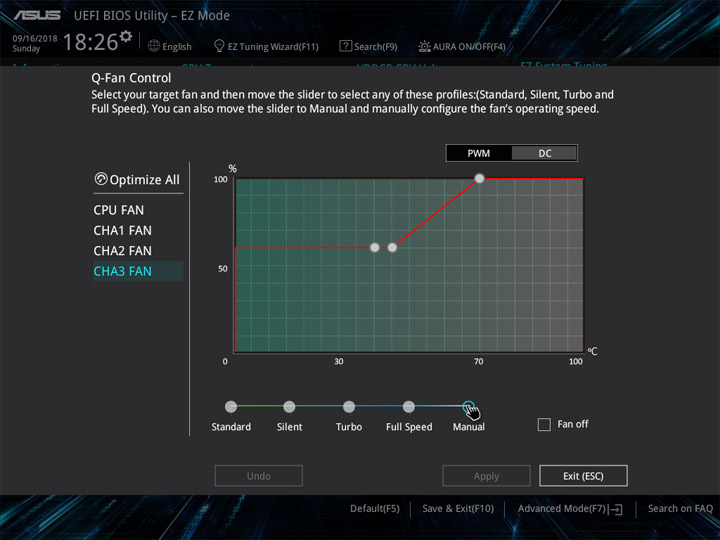

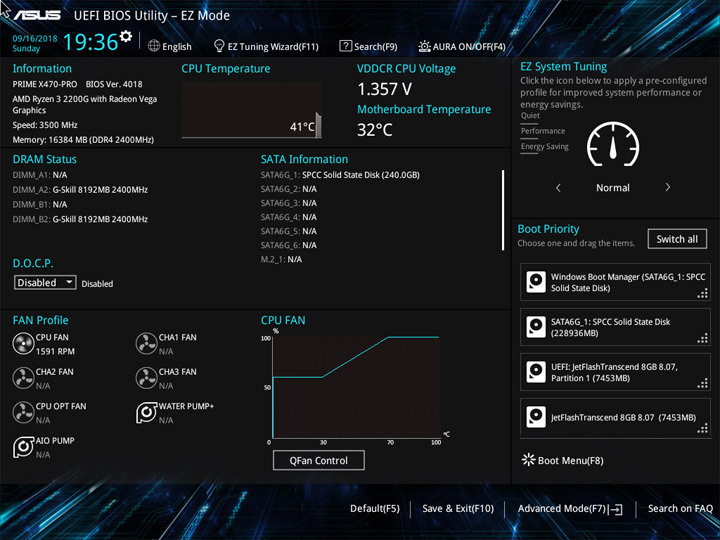

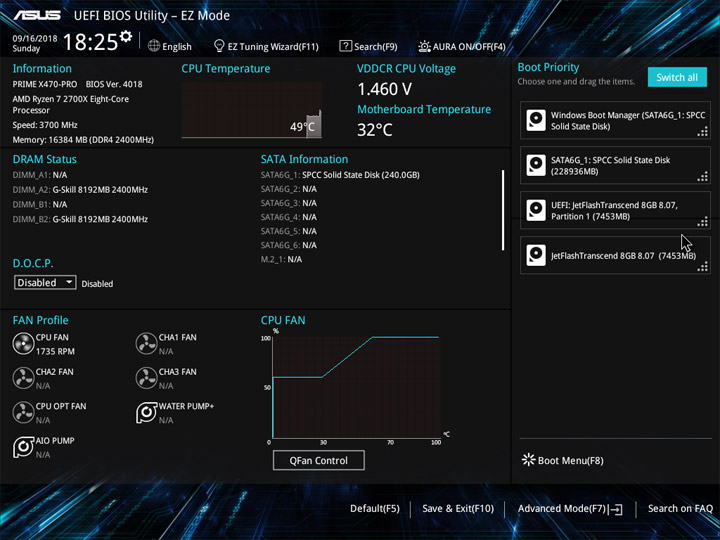

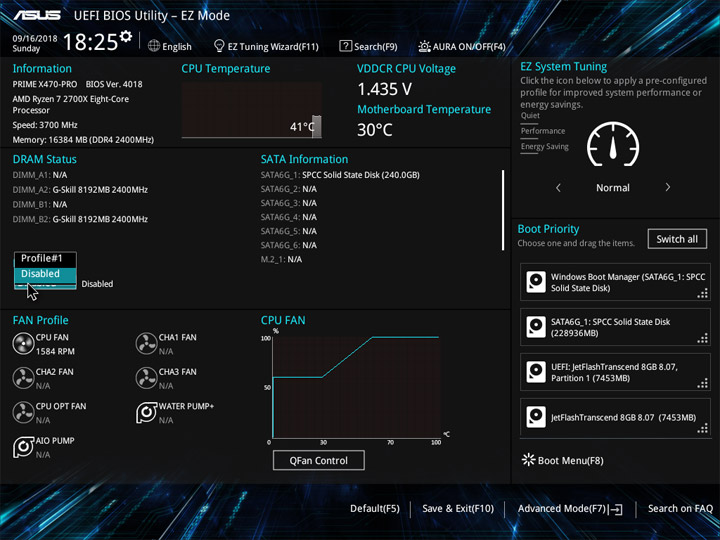

Упрощённые режим взаимодействия предоставит информацию о системных компонентах и режимах их работы. Тут можно управлять приоритетом загрузочных устройств, активировать XMP, войти в отдельное меню по настройке вентиляторов.

ASUS Prime X470-ProASUS Prime X470-ProASUS Prime X470-ProASUS Prime X470-ProASUS Prime X470-Pro

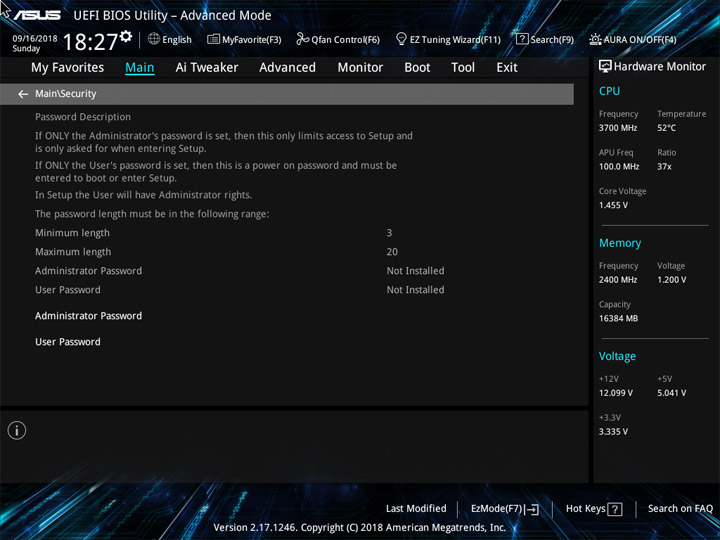

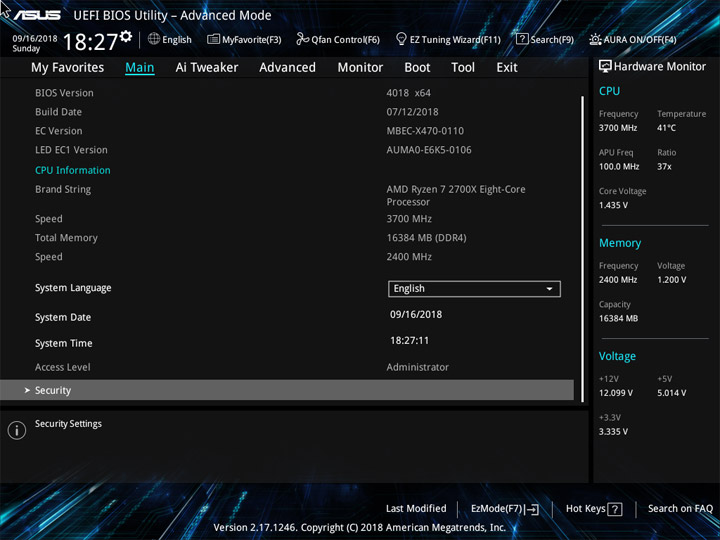

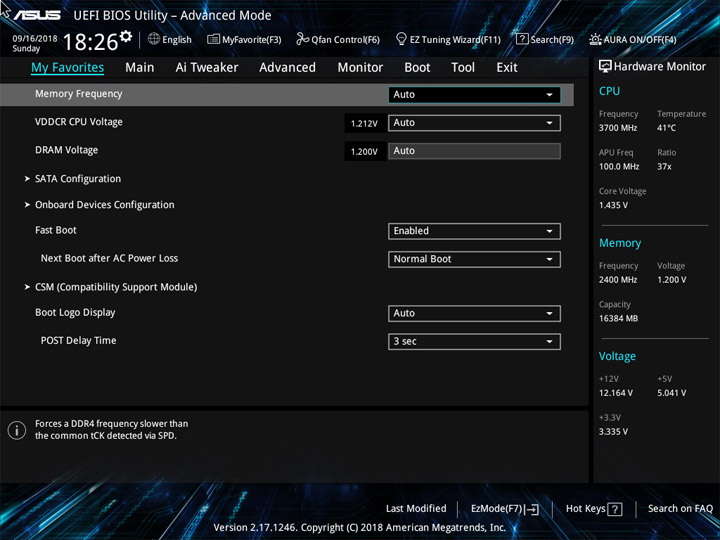

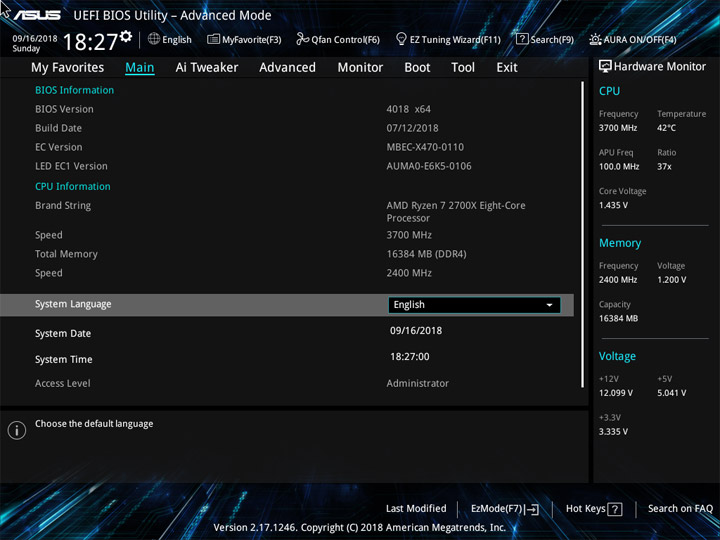

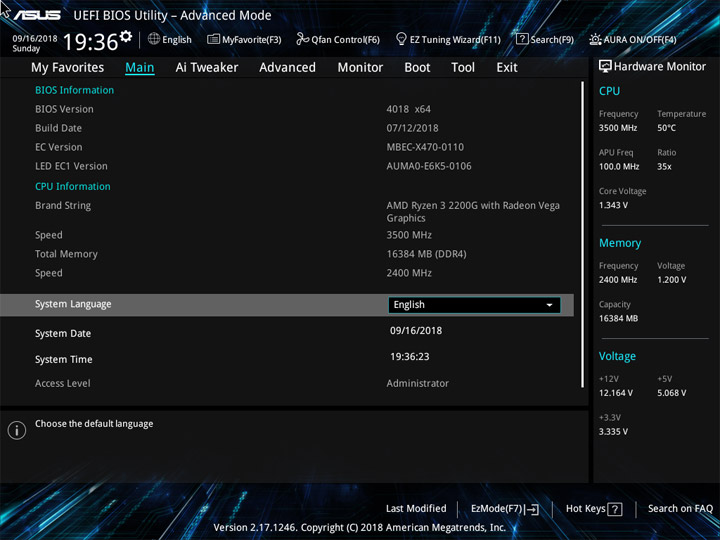

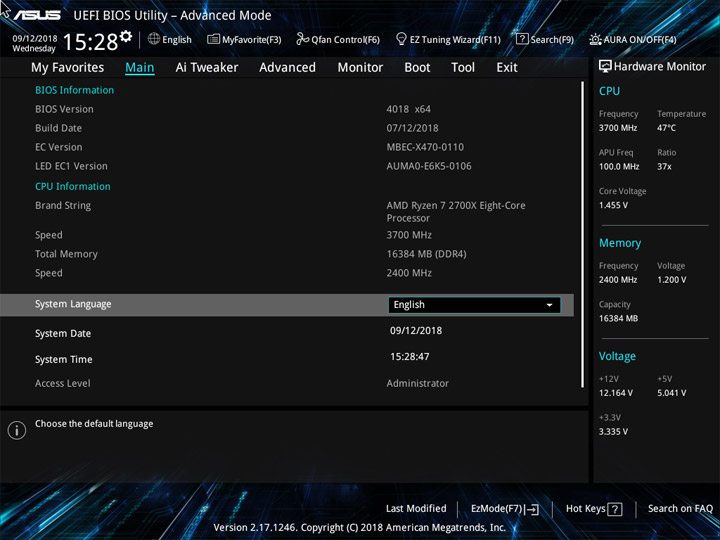

Структура расширенного Advanced Mode схожа с другими продуктами ASUS. Первый раздел называется My Favorites. Там можно собрать часто используемые пункты для ускоренного доступа при наладке системы.

ASUS Prime X470-ProASUS Prime X470-ProASUS Prime X470-ProASUS Prime X470-Pro

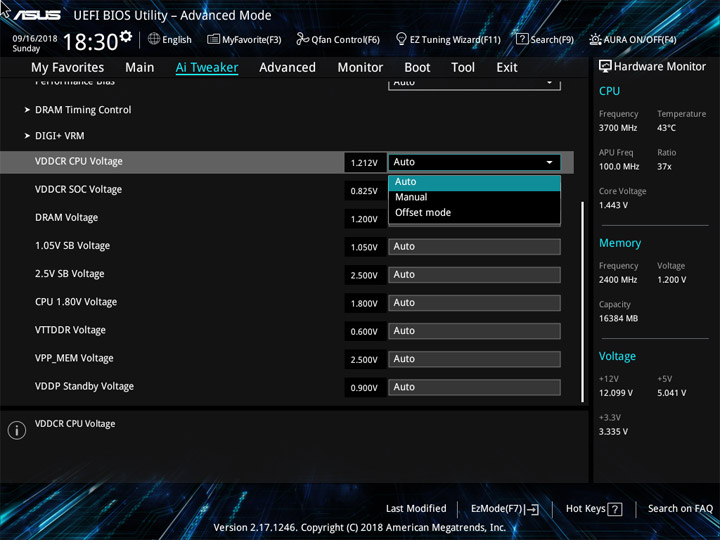

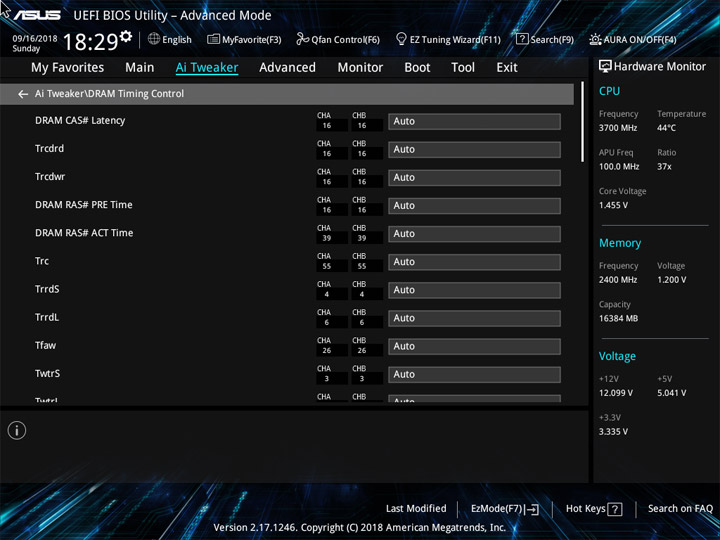

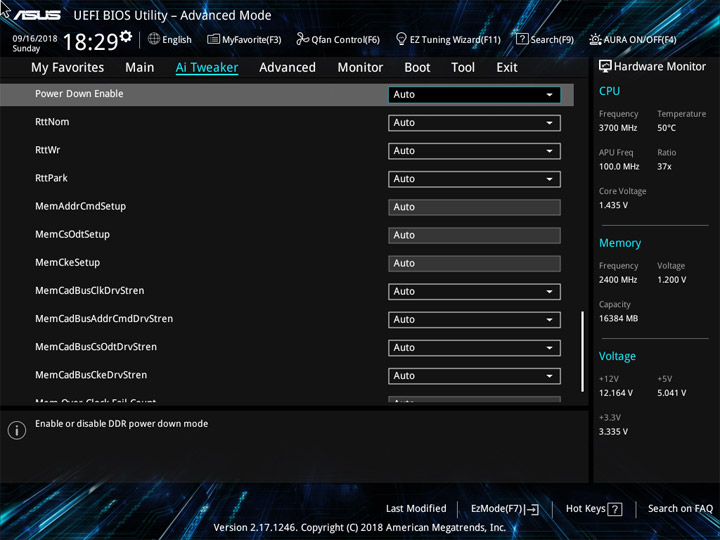

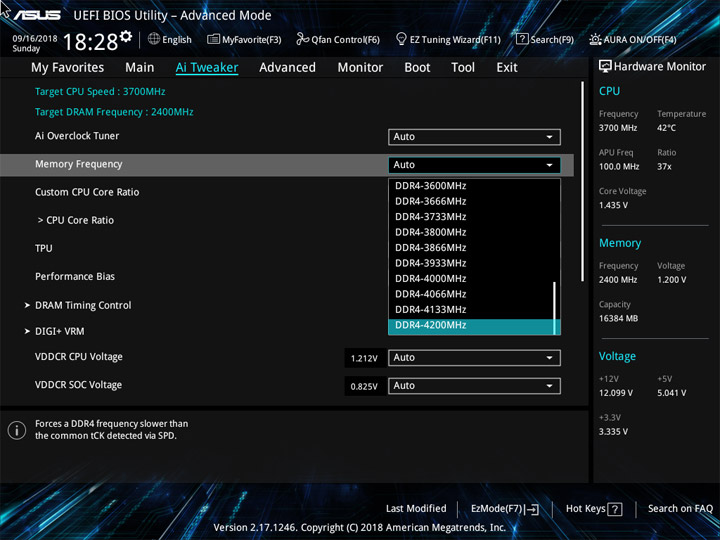

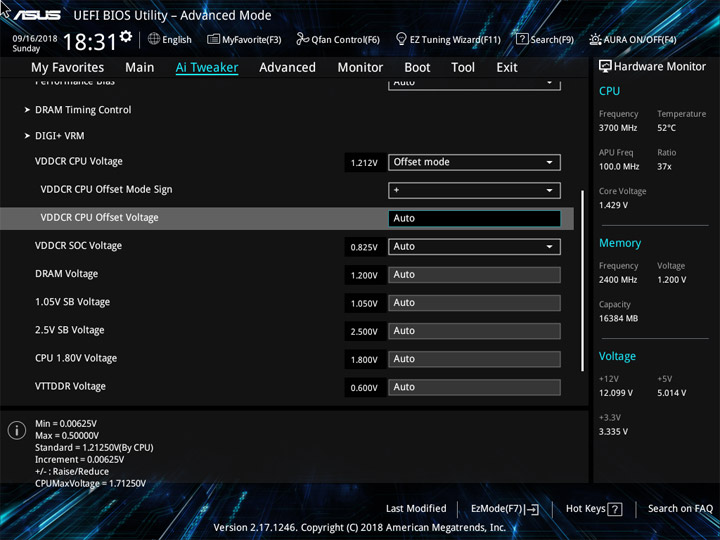

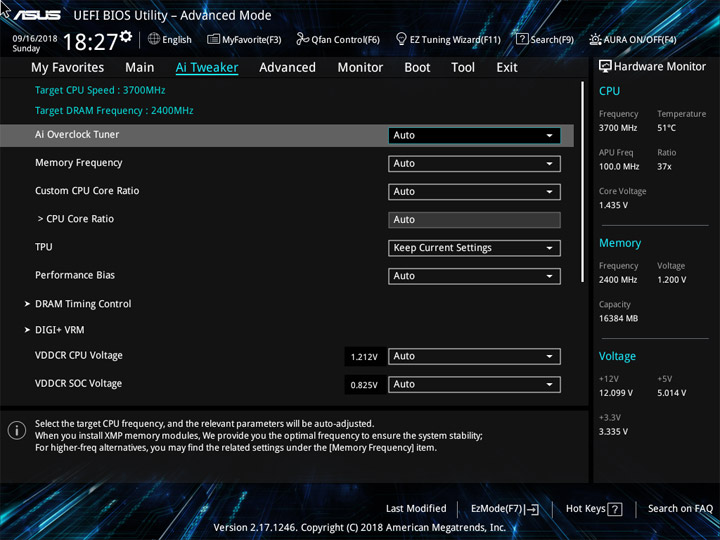

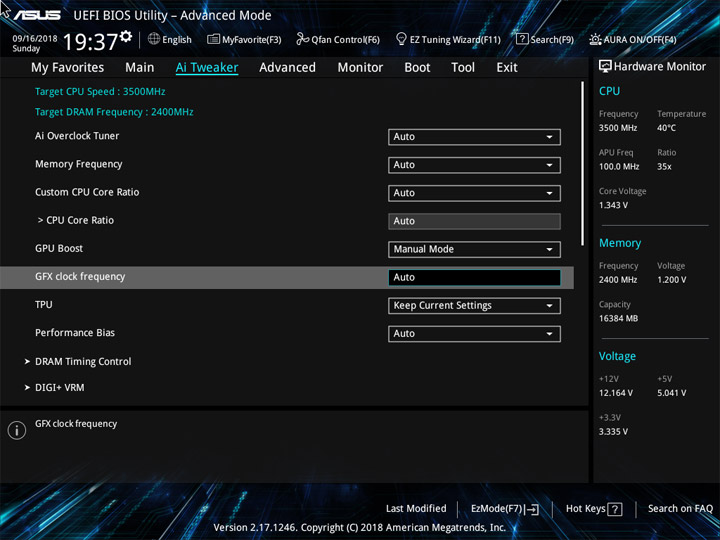

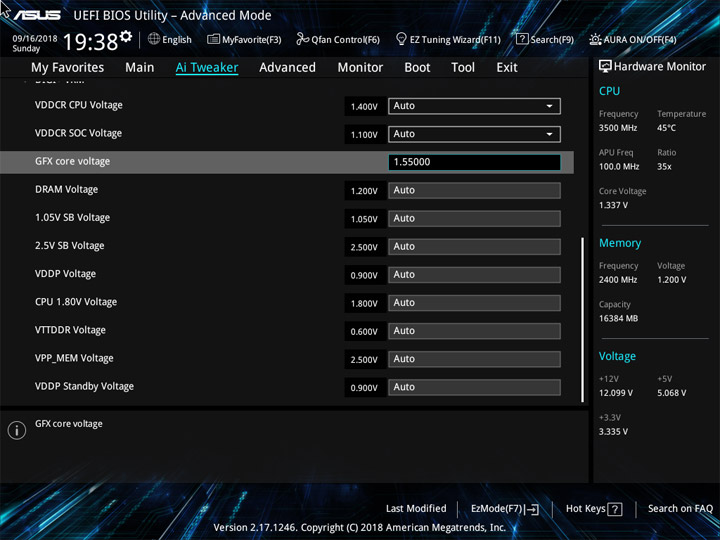

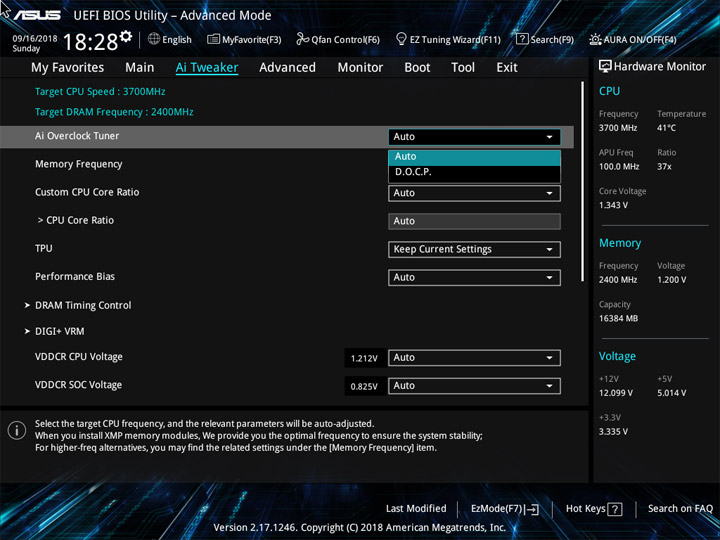

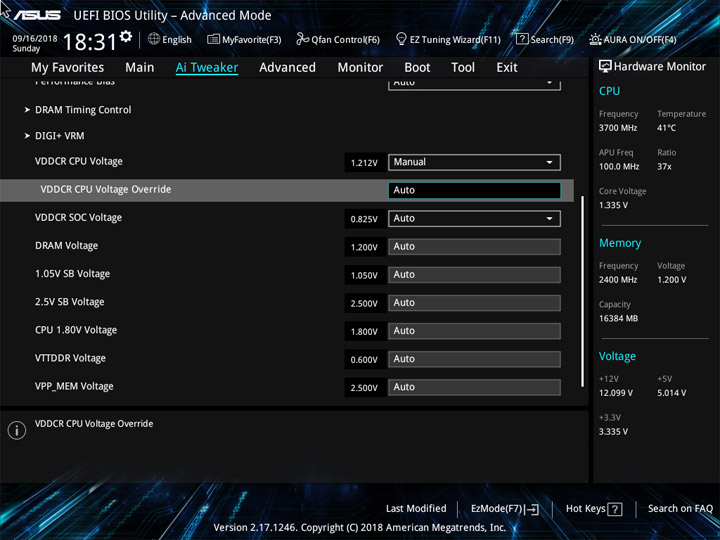

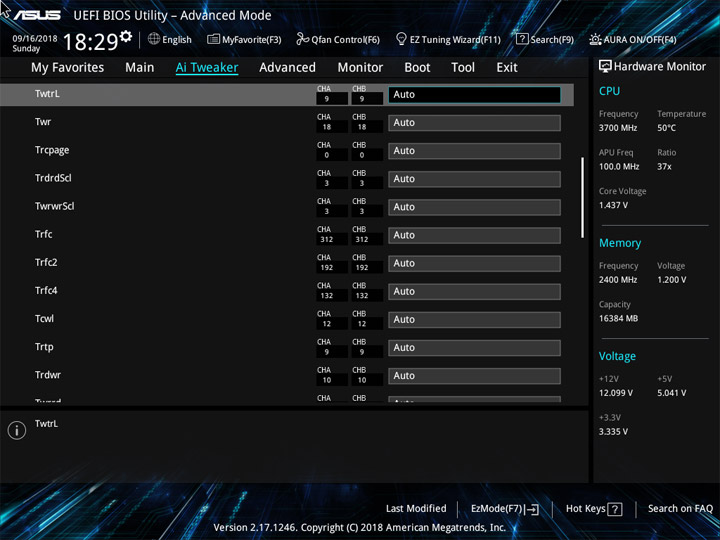

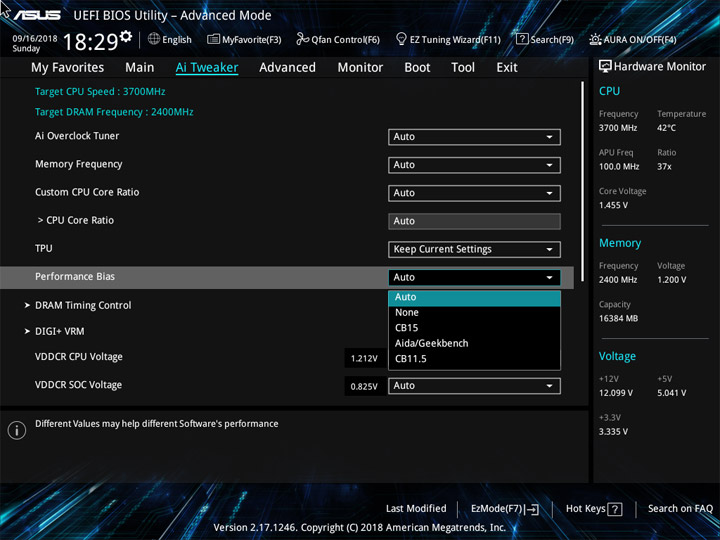

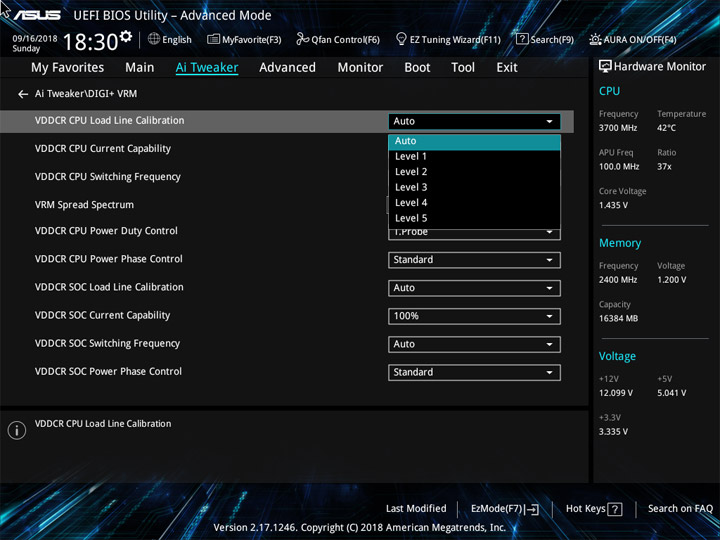

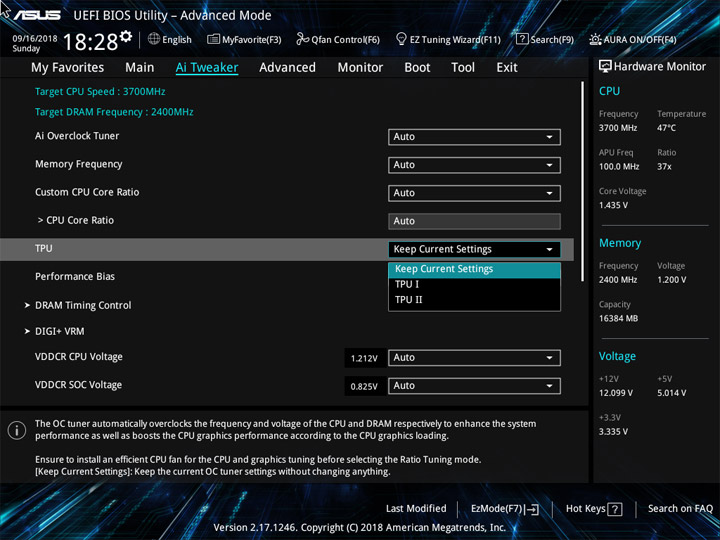

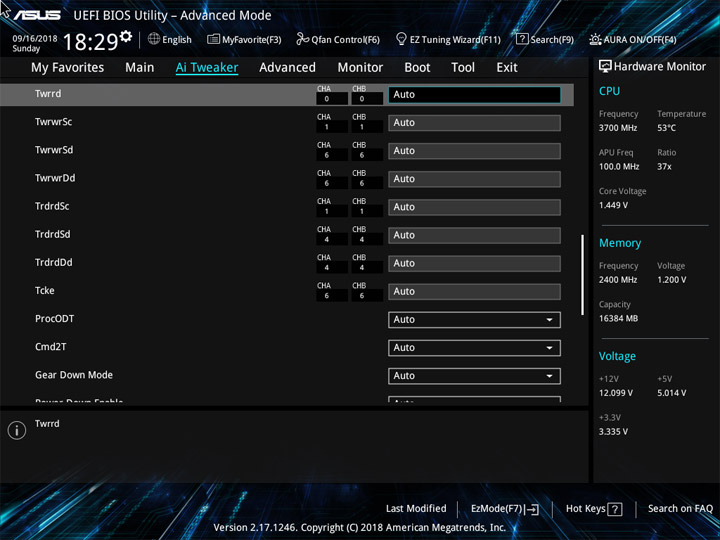

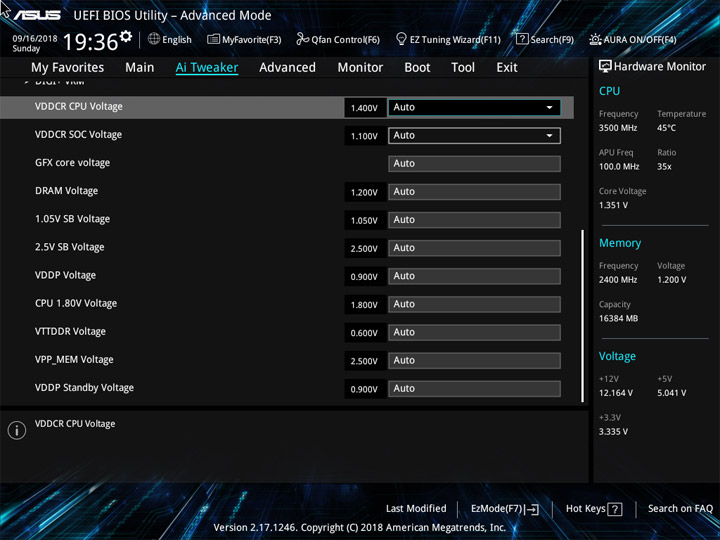

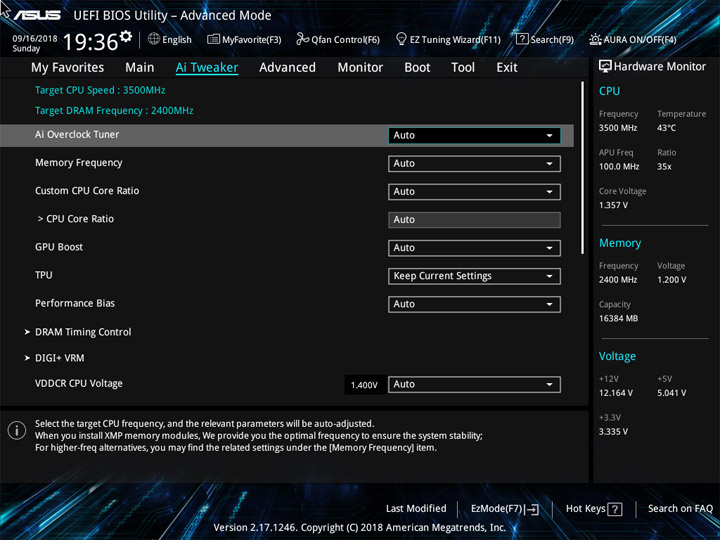

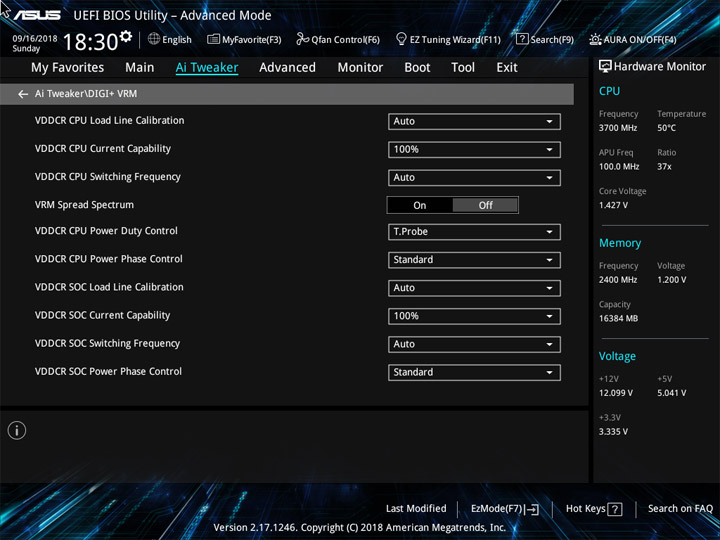

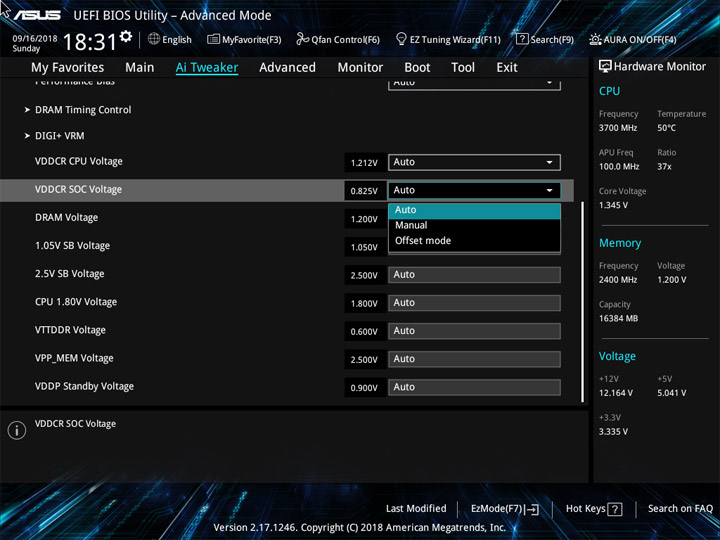

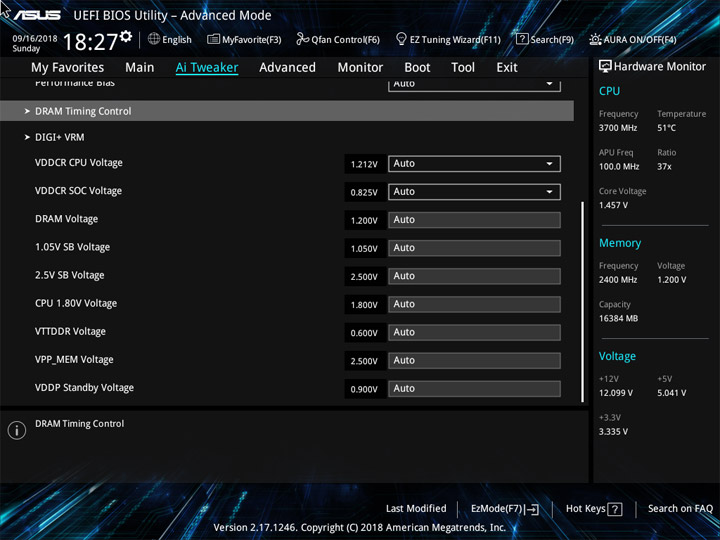

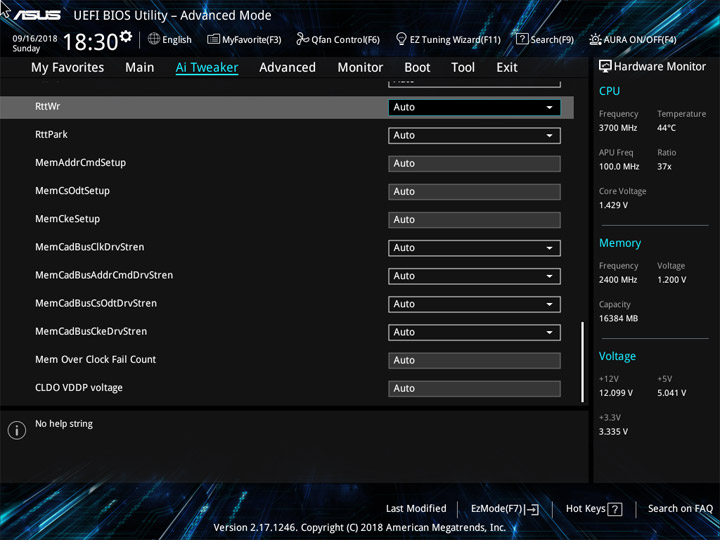

Посредством главы Ai Tweaker пользователю открываются механизмы по разгону. Менять базовую частоту здесь нельзя. Установить напряжение на процессоре и SOC можно двумя способами. Присутствуют наборы профилей LLC и полноценный доступ к различным задержкам.

ASUS Prime X470-ProASUS Prime X470-ProASUS Prime X470-ProASUS Prime X470-ProASUS Prime X470-ProASUS Prime X470-ProASUS Prime X470-ProASUS Prime X470-ProASUS Prime X470-ProASUS Prime X470-ProASUS Prime X470-ProASUS Prime X470-ProASUS Prime X470-ProASUS Prime X470-ProASUS Prime X470-ProASUS Prime X470-ProASUS Prime X470-Pro

О фирменных профилях для разгона мы поговорим позже, наиболее востребованные переменные и их пределы сведены в общую таблицу.

Параметр Диапазон регулировки Шаг
CPU Core Ratio (Multiplier) 32–63,75 0,25
VDDCR CPU Load Line Calibration Auto/Level1…5 1
VDDCR CPU Current Capability (%) Auto/100…140 10
VDDCR CPU Voltage Override (В) 0,75–2,00 0,00625
VDDCR CPU Voltage Offset (В) (+/–) 0,00625–0,5 0,00625
VDDCR SOC Load Line Calibration Auto/Level1…5 1
VDDCR SOC Current Capability (%) Auto/100…140 10
VDDCR SOC Voltage Override (В) 0,75–1,80 0,00625
VDDCR SOC Voltage Offset (В) (+/–) 0,00625–0,5 0,00625
Memory Frequency (МГц) 1333–2400
2666–4200
266,7
66,7
DRAM Voltage (B) 1,2–1,8 0,005
CPU 1.80V Voltage (В) 1,8–2,2 0,005
GFX clock frequency (МГц) 500–6500 20
GFX core voltage (В) 0,00625–1,55 0,00625

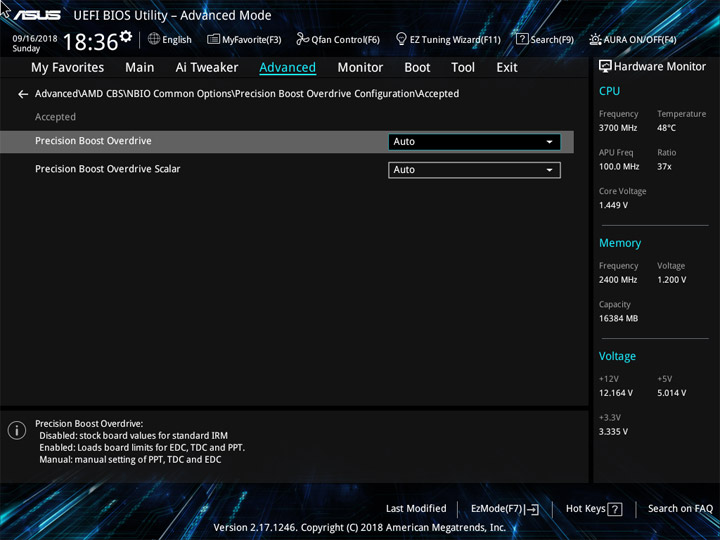

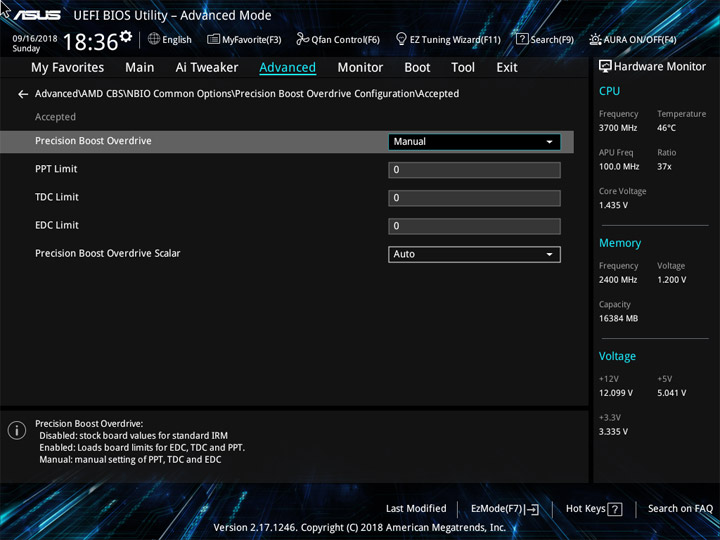

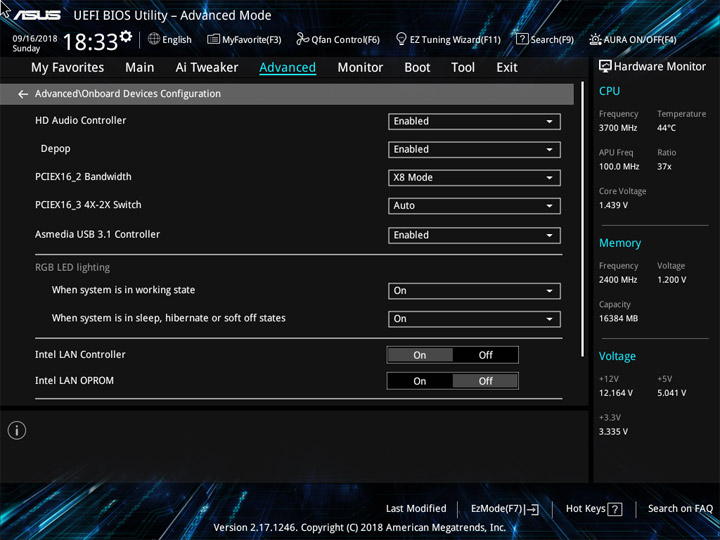

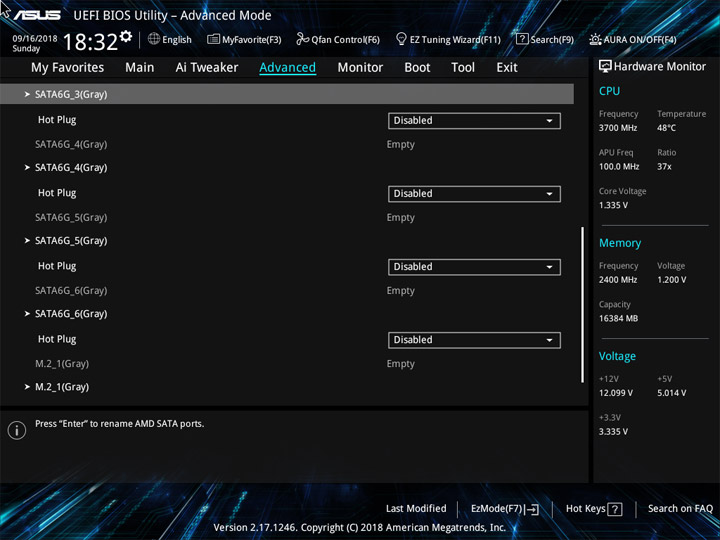

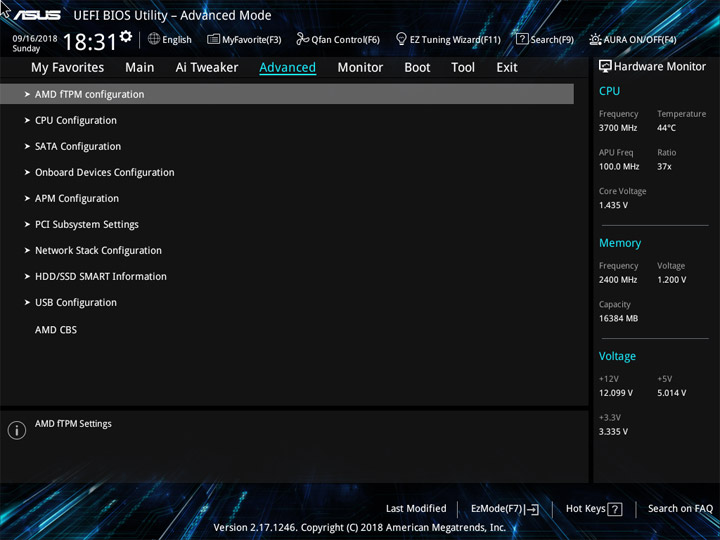

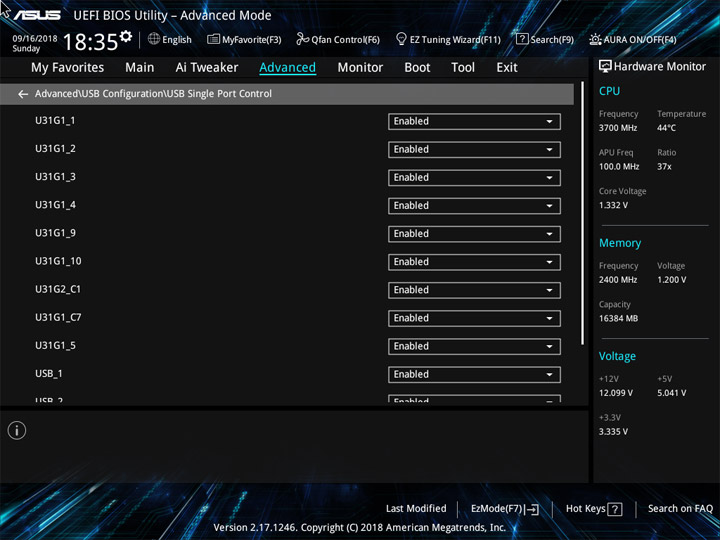

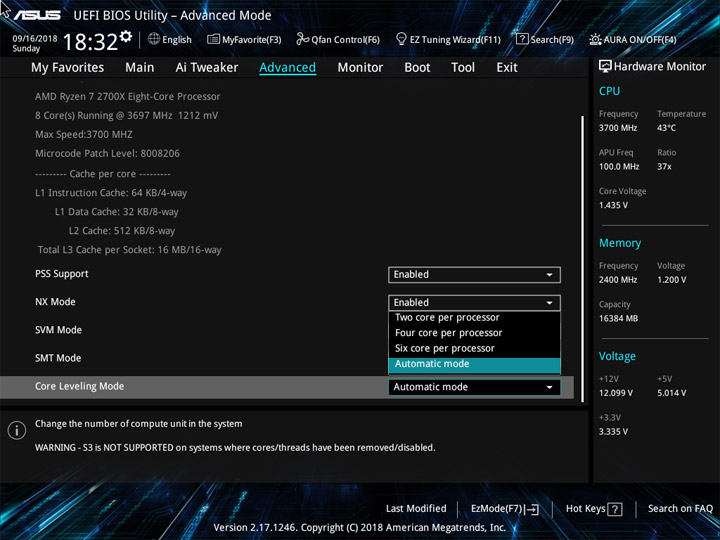

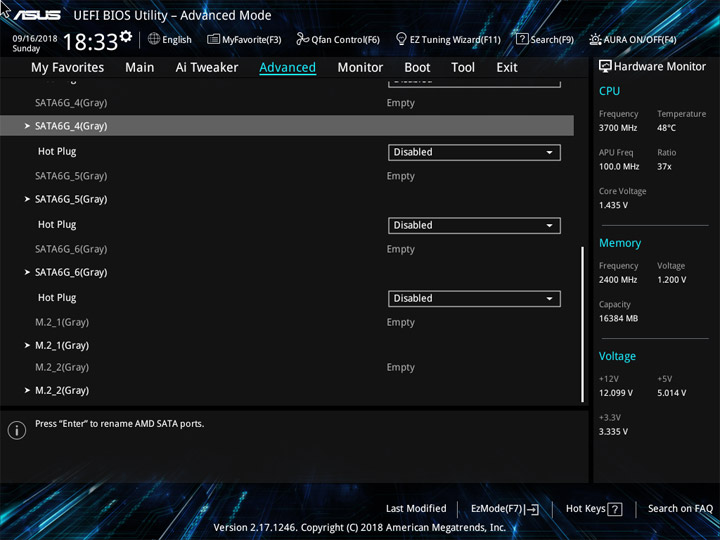

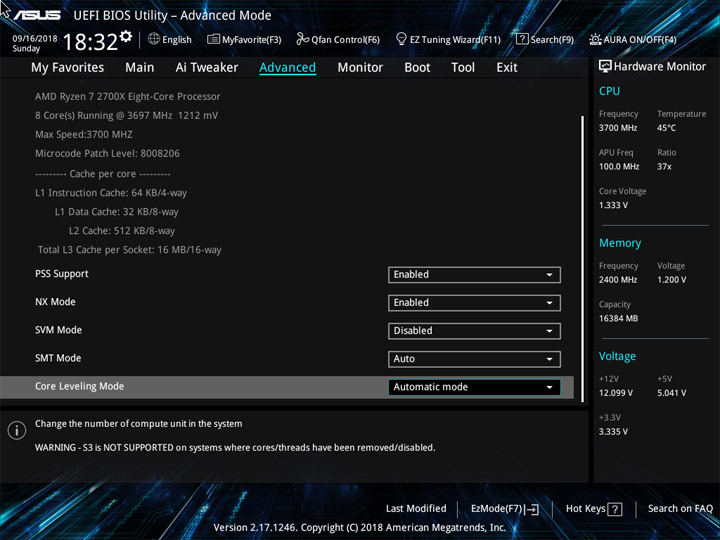

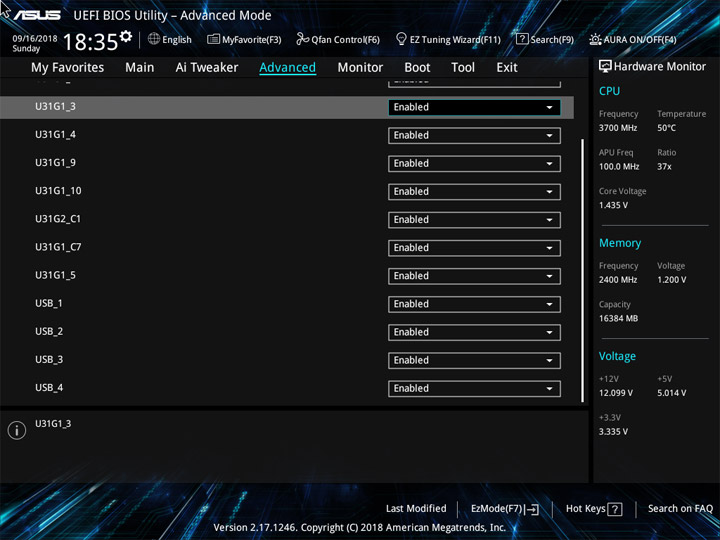

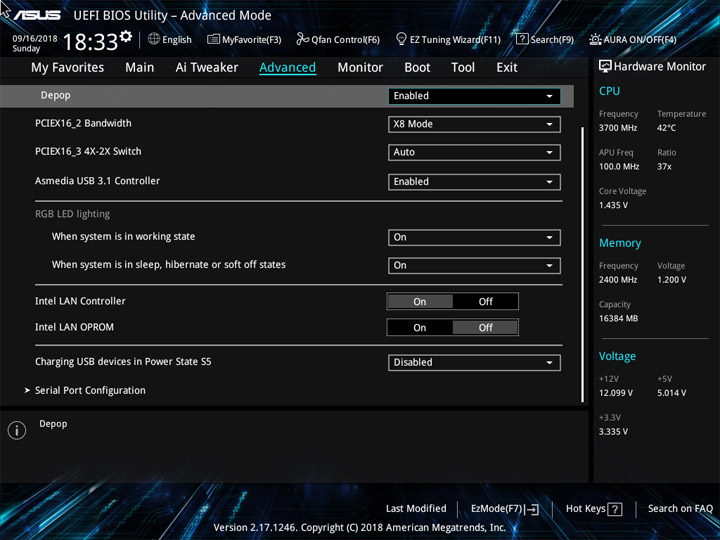

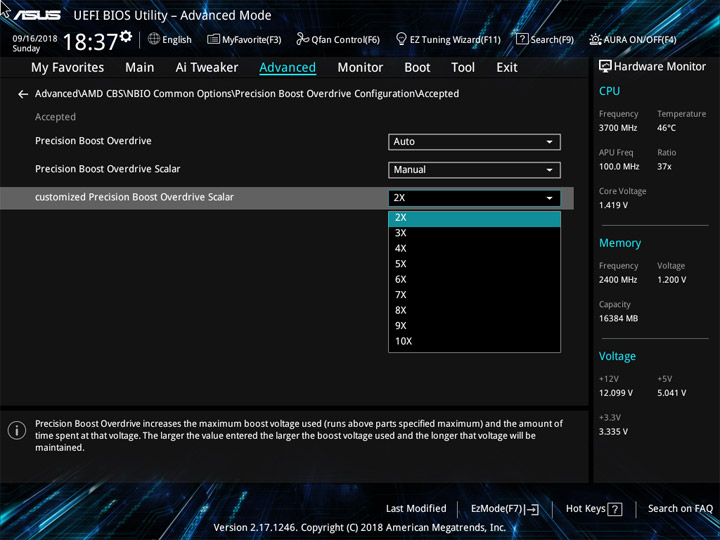

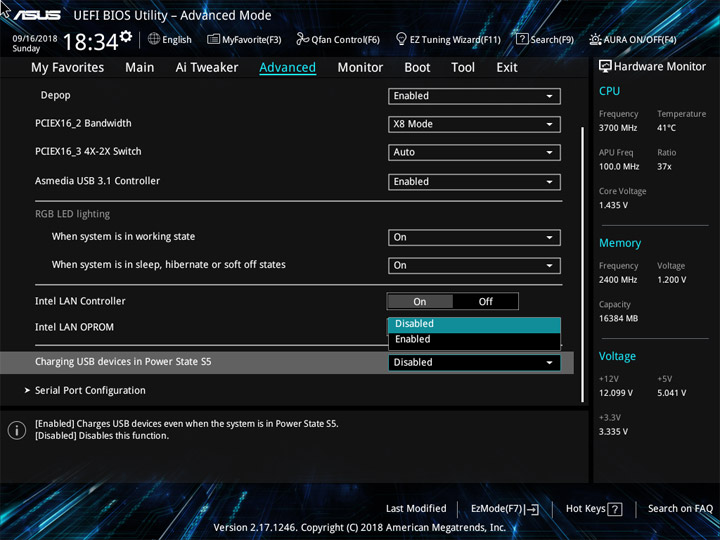

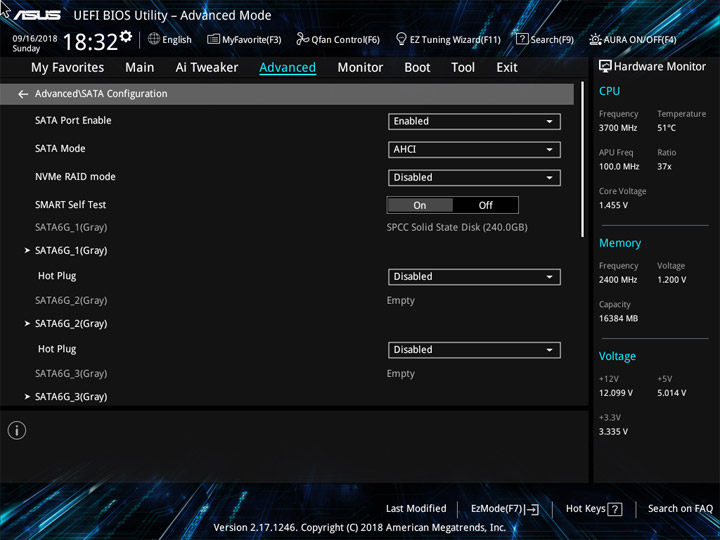

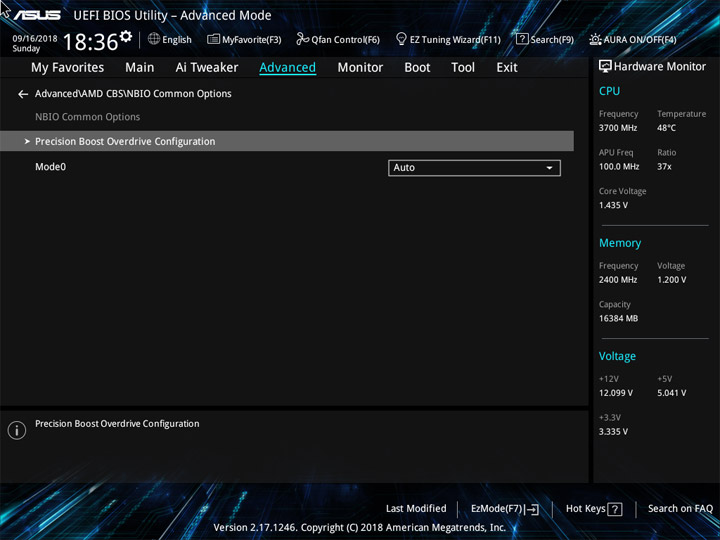

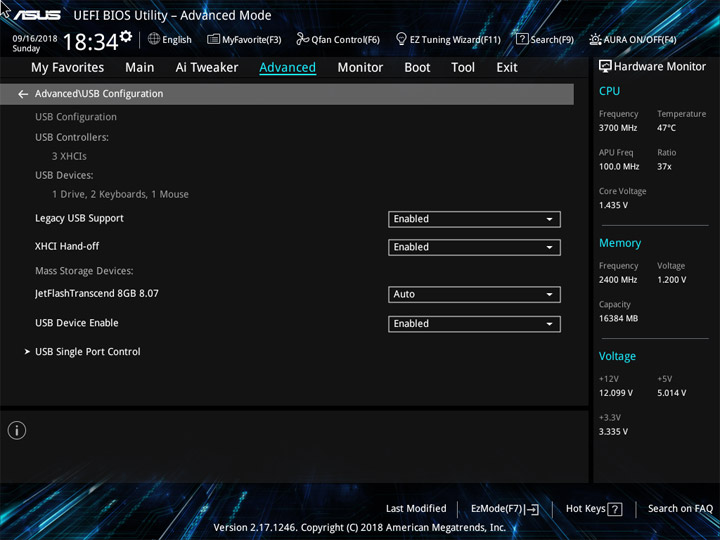

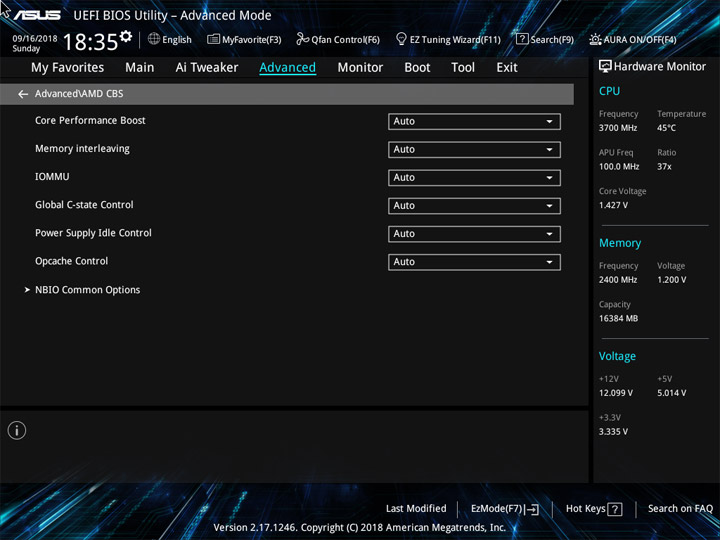

Рубрика Advanced содержит разделы по управлению работой периферии. Тут же имеется обособленное меню AMD CBS, где можно управлять конфигурацией Precision Boost Overdrive.

ASUS Prime X470-ProASUS Prime X470-ProASUS Prime X470-ProASUS Prime X470-ProASUS Prime X470-ProASUS Prime X470-ProASUS Prime X470-ProASUS Prime X470-ProASUS Prime X470-ProASUS Prime X470-ProASUS Prime X470-ProASUS Prime X470-ProASUS Prime X470-ProASUS Prime X470-ProASUS Prime X470-ProASUS Prime X470-ProASUS Prime X470-Pro

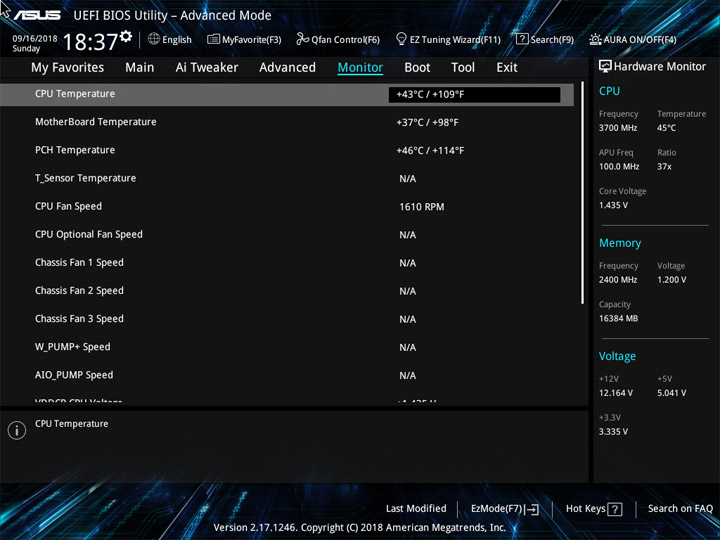

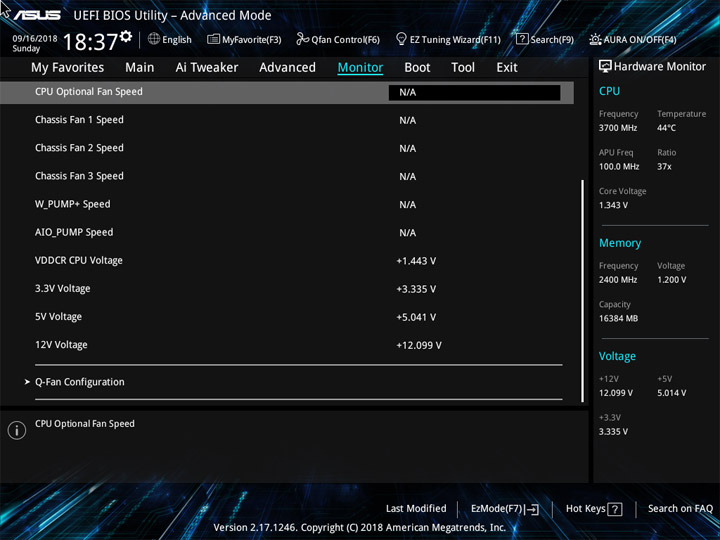

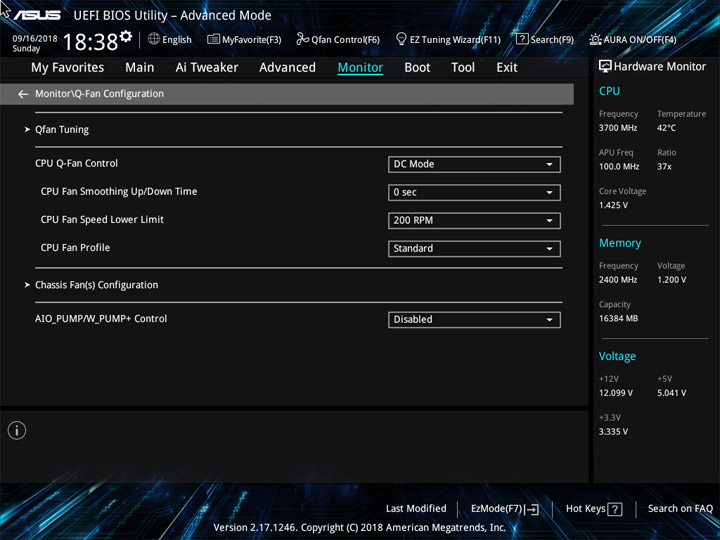

К устройству разрешено подключить один внешний термодатчик, показания с него можно использовать при формировании сценариев работы вентиляторов.

ASUS Prime X470-ProASUS Prime X470-Pro

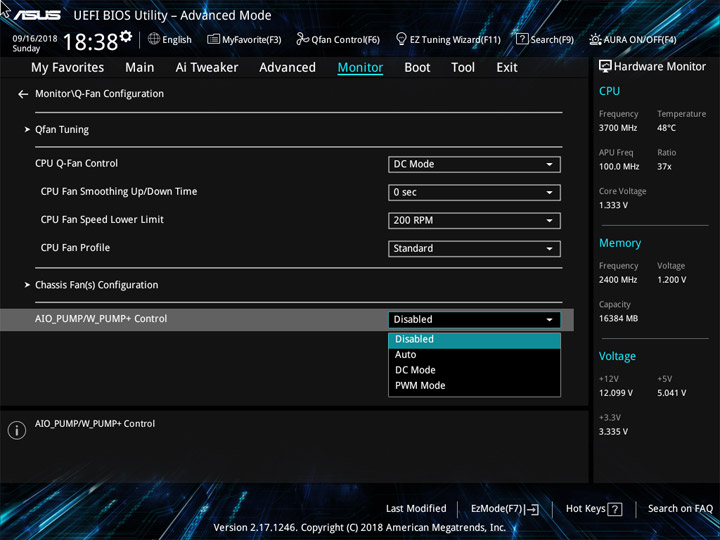

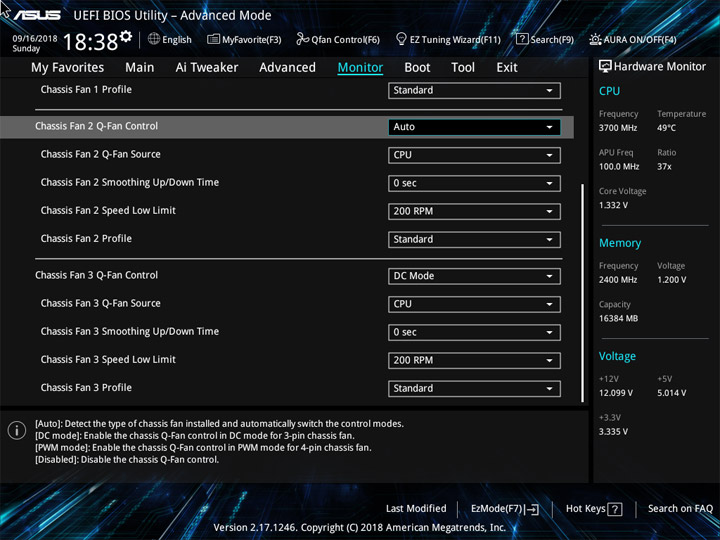

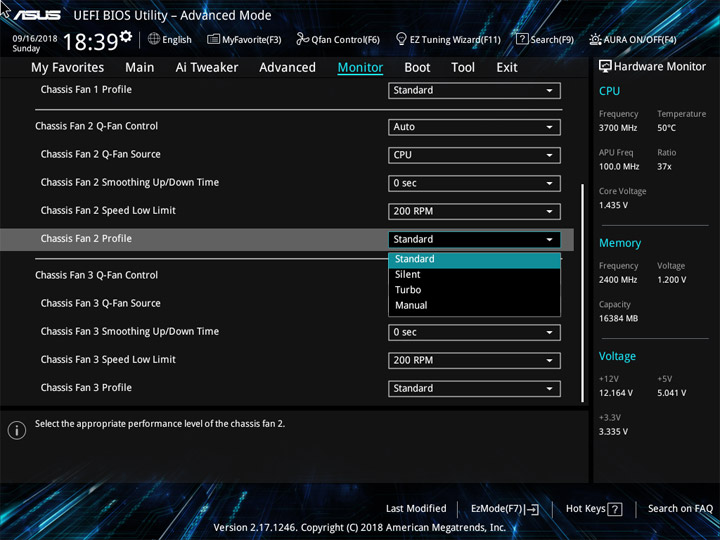

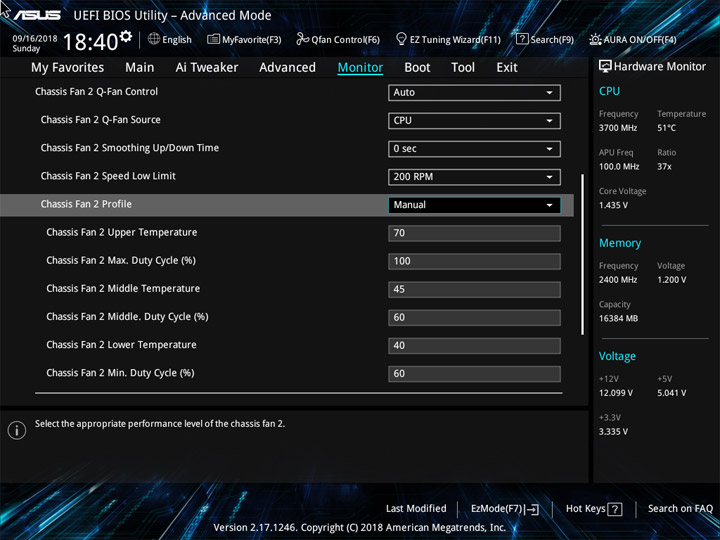

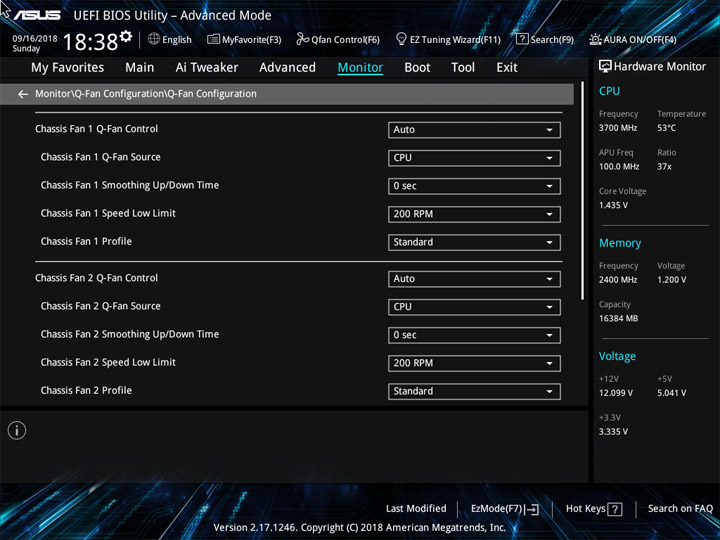

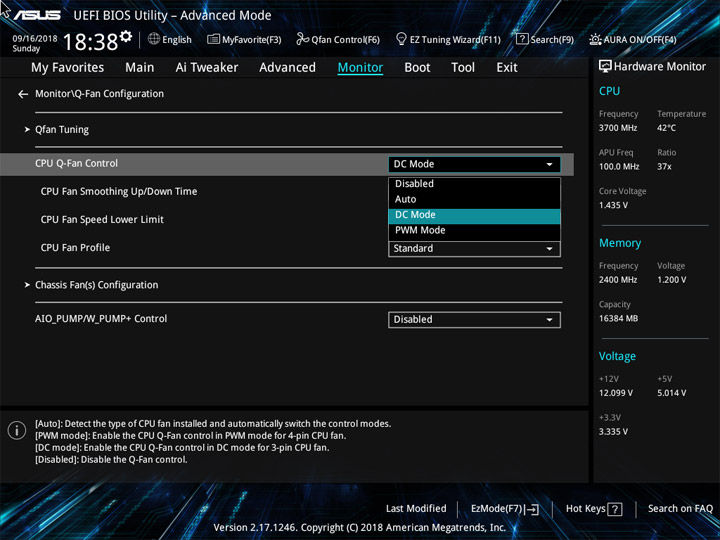

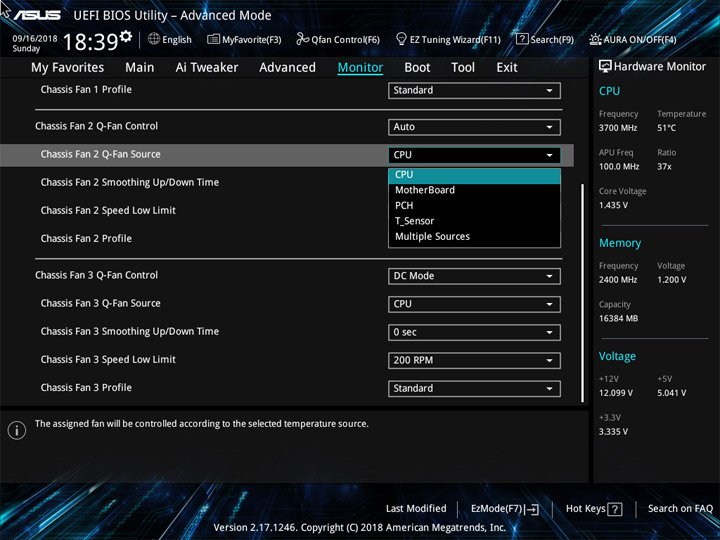

Сдвоенными являются алгоритмы для процессорных колодок и двух помп. Ещё три отдельных сценария можно будет составить для корпусных устройств. Итого — пять функций. В каждом случае доступен выбор способа замедления двигателя.

ASUS Prime X470-ProASUS Prime X470-ProASUS Prime X470-ProASUS Prime X470-ProASUS Prime X470-ProASUS Prime X470-ProASUS Prime X470-ProASUS Prime X470-ProASUS Prime X470-Pro

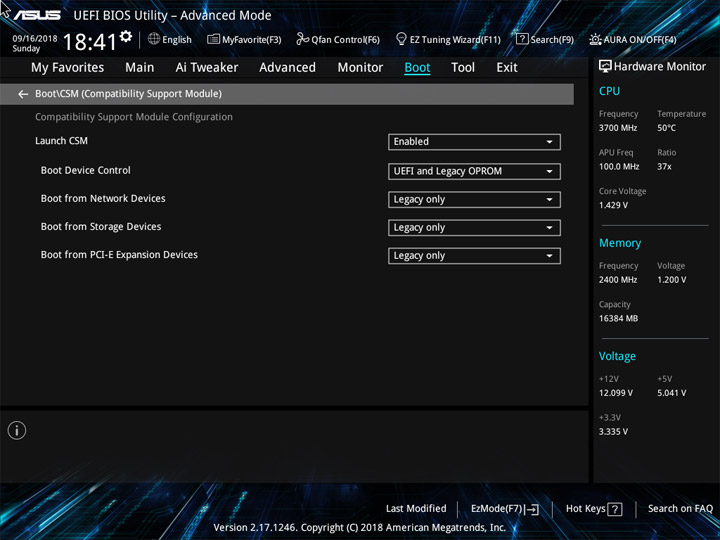

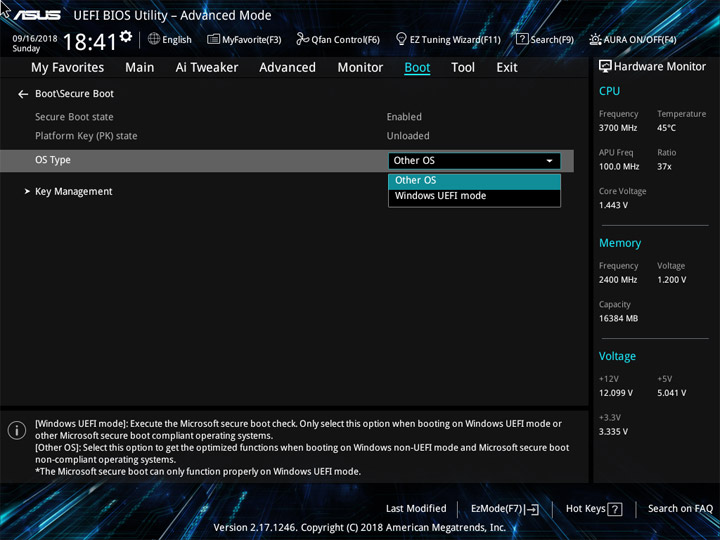

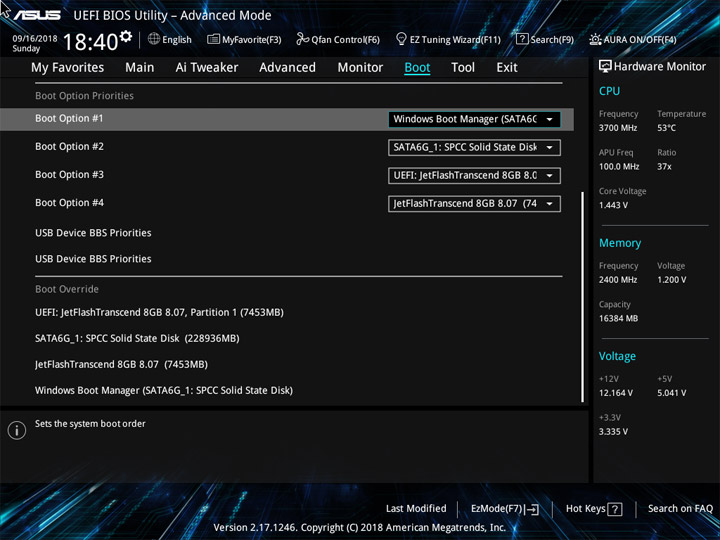

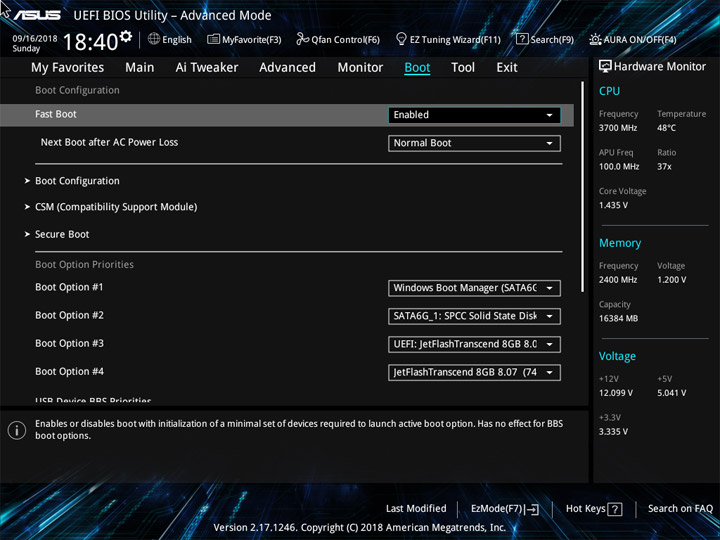

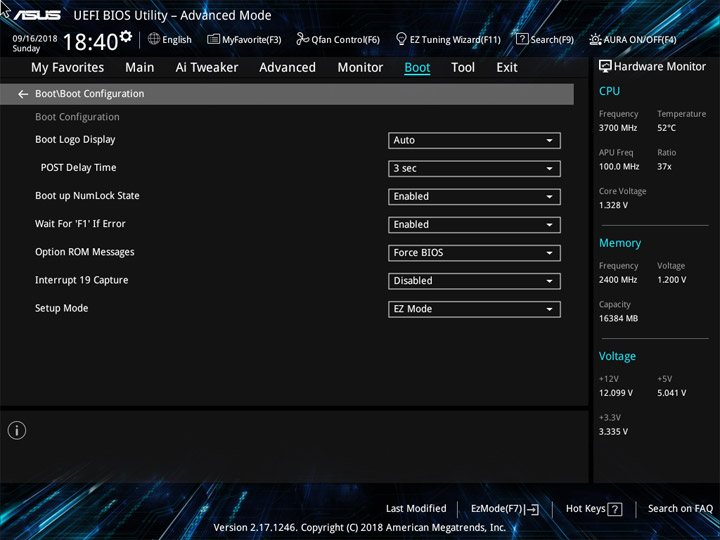

Быстрым этап инициализации оборудования не назвать (с начальными настройками). Можно попытаться его ускорить, отключив CSM в рубрике Boot.

ASUS Prime X470-ProASUS Prime X470-ProASUS Prime X470-ProASUS Prime X470-ProASUS Prime X470-Pro

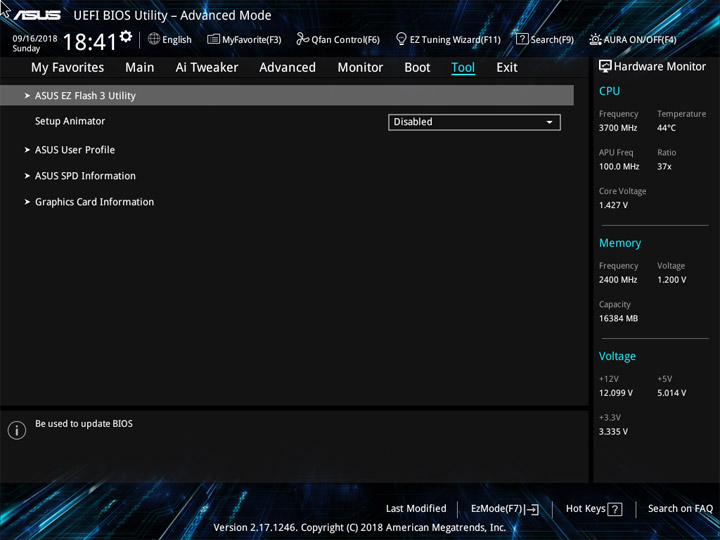

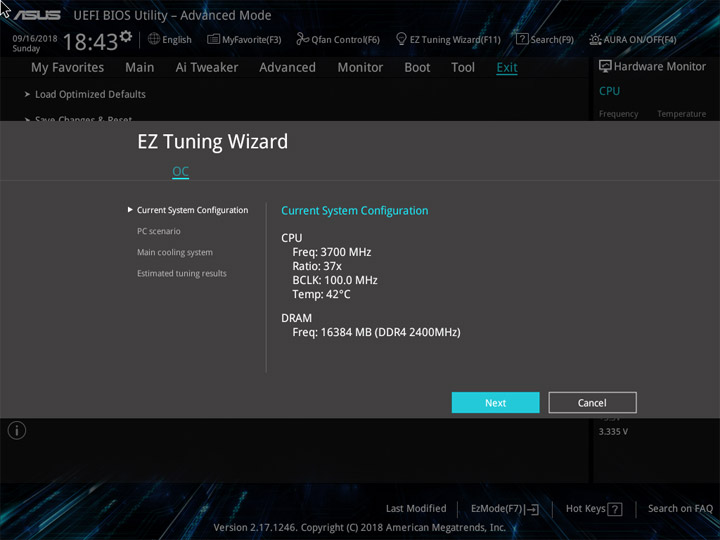

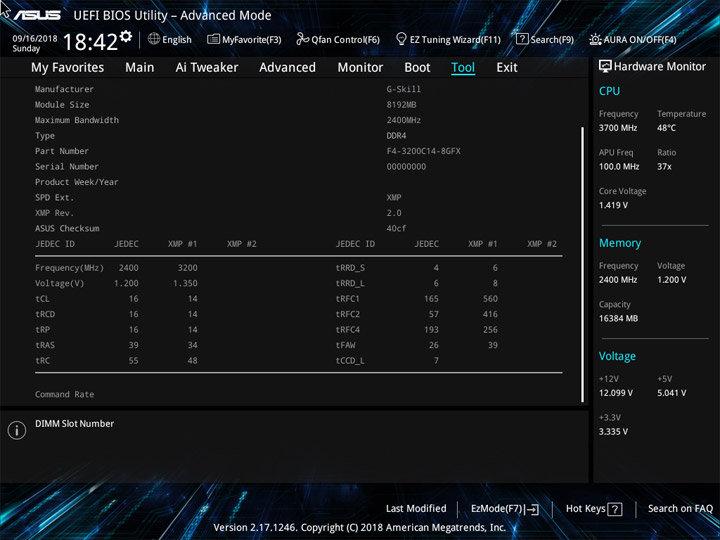

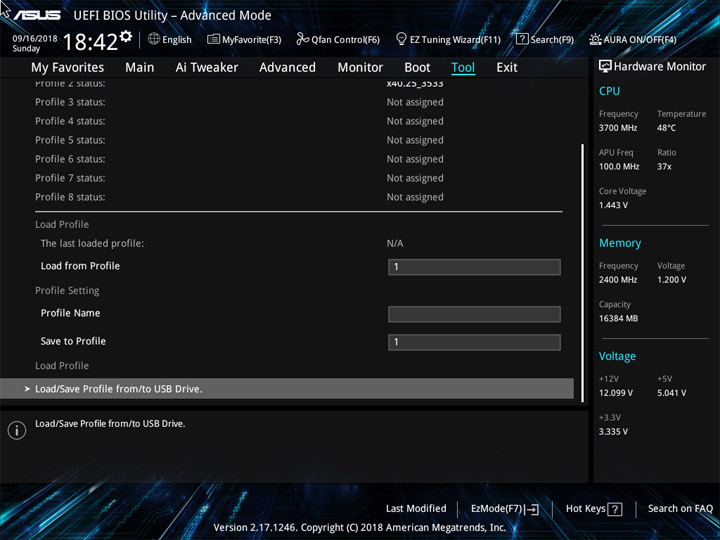

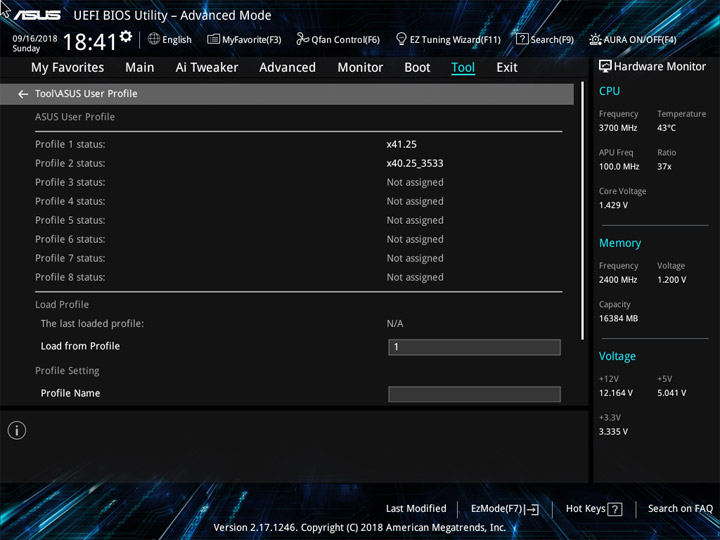

Невелико число вспомогательных инструментов, если вспоминать наполнение рубрики Tool в устройствах серии ROG Strix и ROG Crosshair. Базовые функции вида обозревателя профилей для памяти и возможности хранить настройки системы в восьми слотах остались на месте.

ASUS Prime X470-ProASUS Prime X470-ProASUS Prime X470-ProASUS Prime X470-Pro

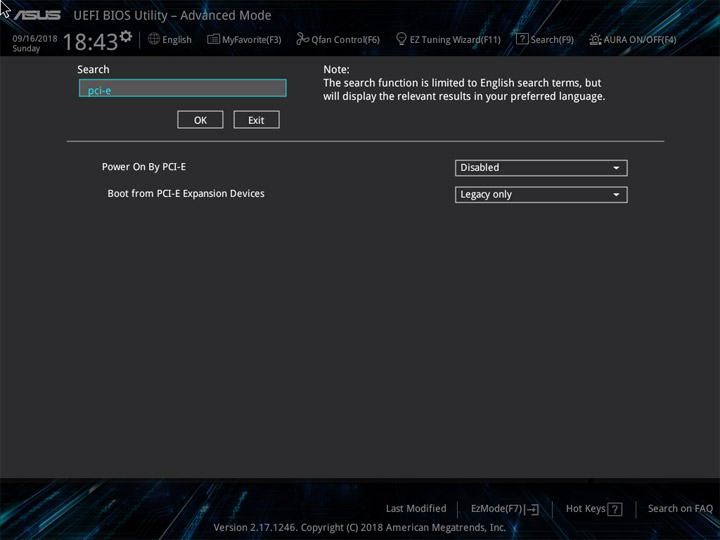

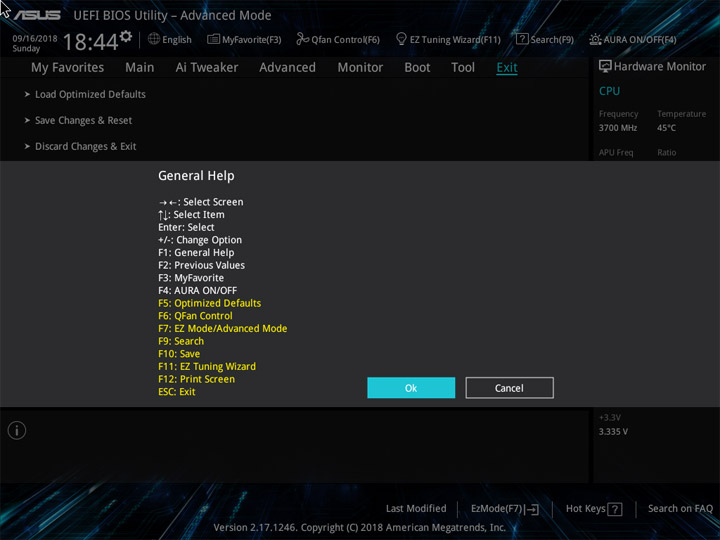

Стоит выделить наличие возможности ускоренного поиска пунктов по запросу пользователя (F9).

ASUS Prime X470-ProASUS Prime X470-ProASUS Prime X470-ProASUS Prime X470-Pro

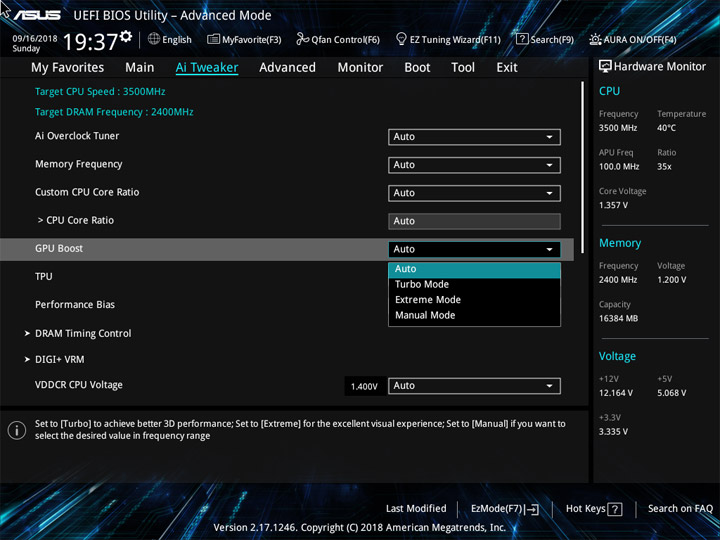

Наконец, появление APU в системе добавит некоторое число пунктов, оценить их можно по снимкам экрана, завершающих наше знакомство с UEFI.

ASUS Prime X470-ProASUS Prime X470-ProASUS Prime X470-ProASUS Prime X470-ProASUS Prime X470-ProASUS Prime X470-ProASUS Prime X470-ProASUS Prime X470-ProASUS Prime X470-ProASUS Prime X470-Pro

Комплектное ПО

Ключевое отличие серии Prime от других изделий — отсутствие бонусов под звуковую составляющую. Для сетевой подсистемы есть Turbo LAN, представляющий собой наработки от cFosSoftware.

  Программное обеспечение
Фирменное AI Suite 3 (Ai Charger, Dual Intelligent Processors 5, EZ Update, File Transfer, PC Cleaner, System Information), EZ Installer, Lighting Control (AURA)
Сетевое Turbo LAN
Дополнительное AMD StoreMI, DAEMON Tools Lite (freeware)

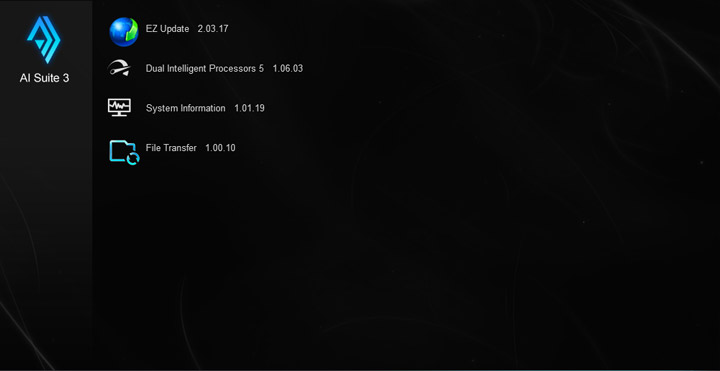

Как и с другими устройствами компании, большинство наработок ASUS организованы под началом AI Suite 3.

ASUS Prime X470-ProASUS Prime X470-Pro

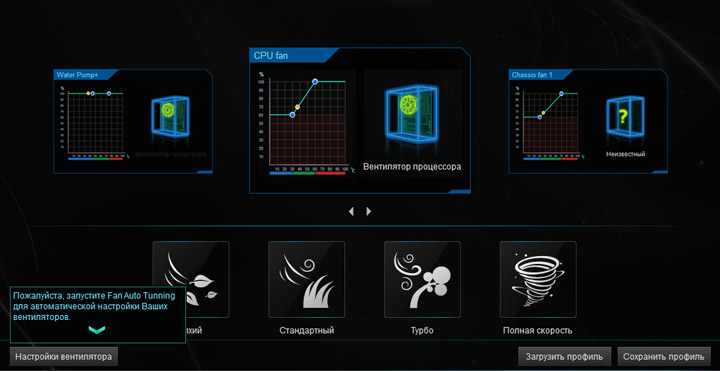

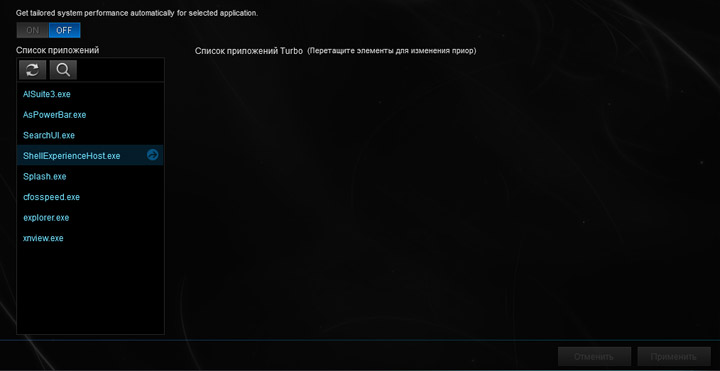

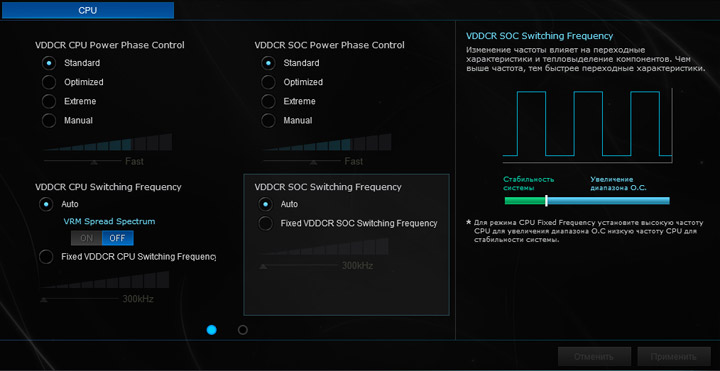

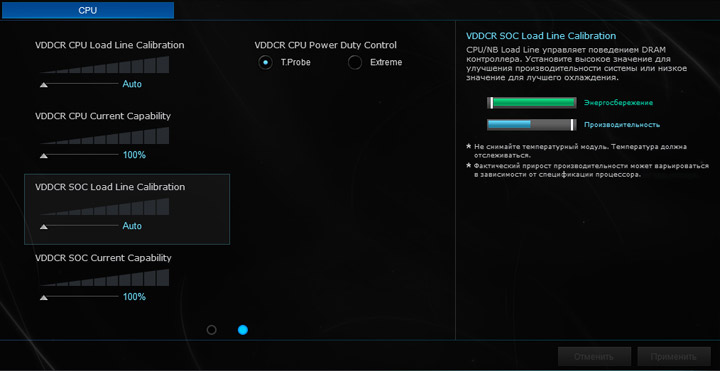

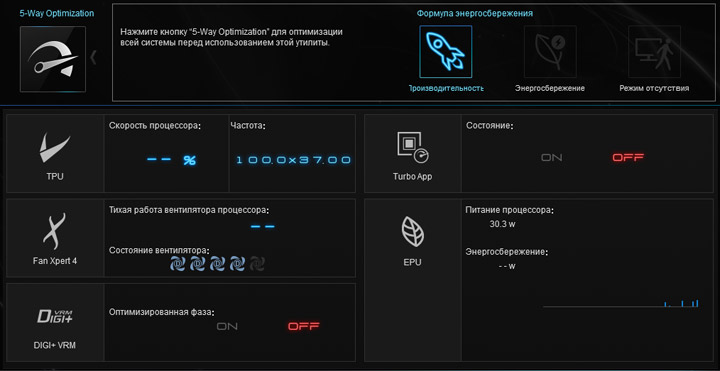

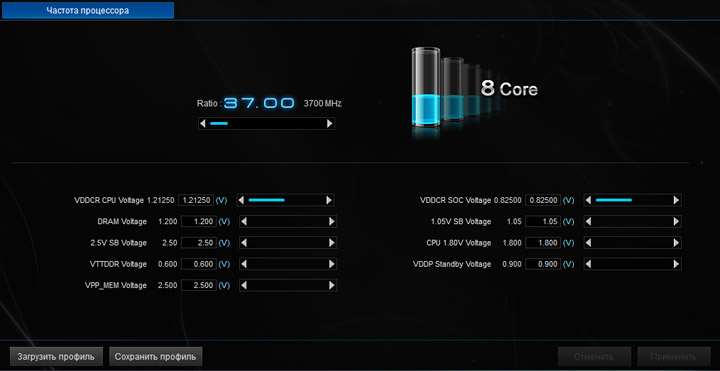

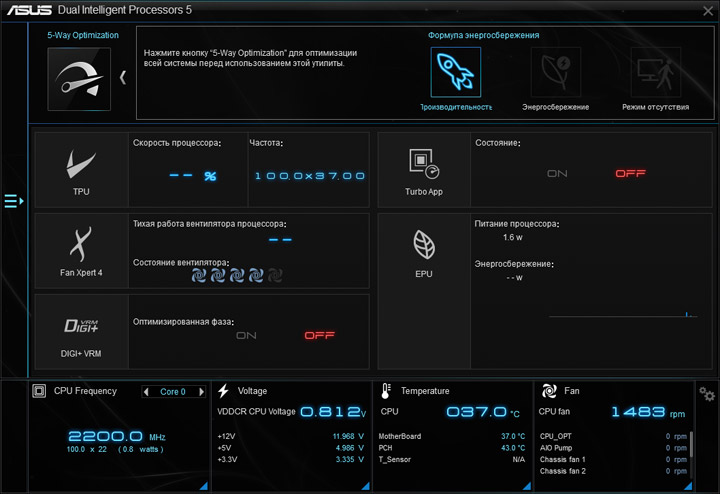

Комплекс фирменных утилит возглавляет мастер DIP5, входящие туда модули доступны для корректировки и при индивидуальном доступе к ним. Набор давно состоявшийся — TPU, Turbo App, EPU, Fan Xpert 4 и DIGI+ VRM.

ASUS Prime X470-ProASUS Prime X470-ProASUS Prime X470-ProASUS Prime X470-ProASUS Prime X470-ProASUS Prime X470-ProASUS Prime X470-Pro

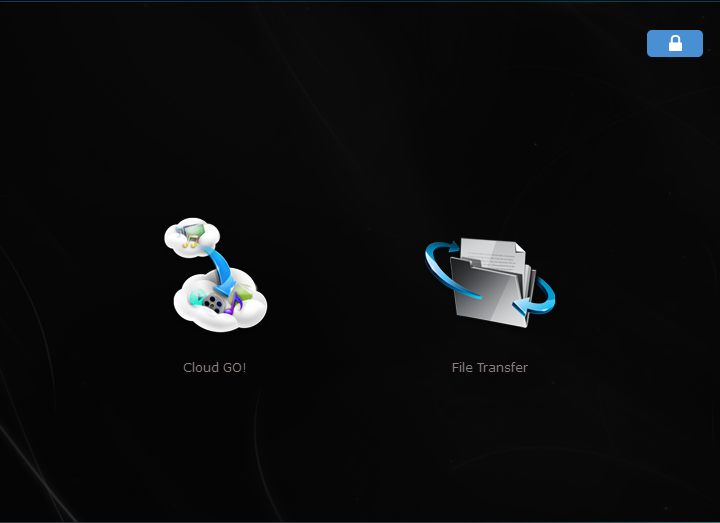

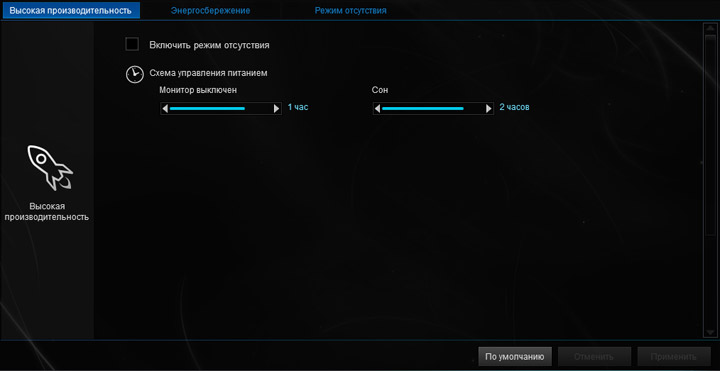

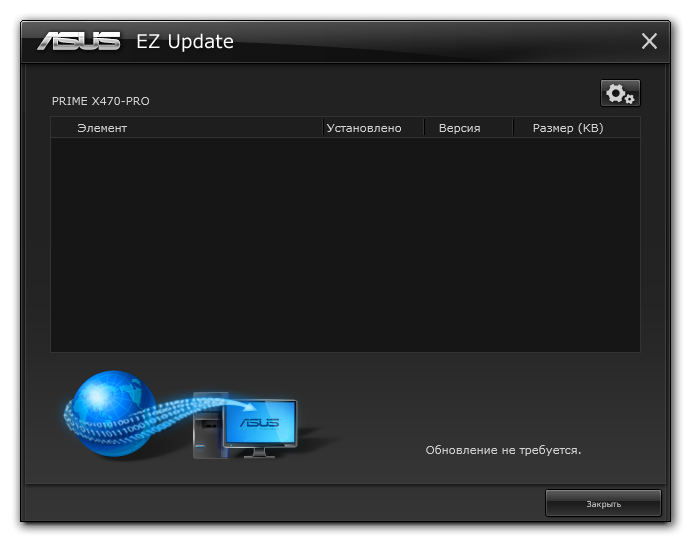

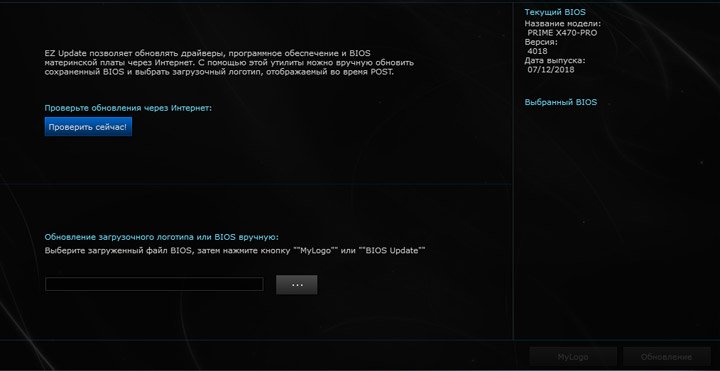

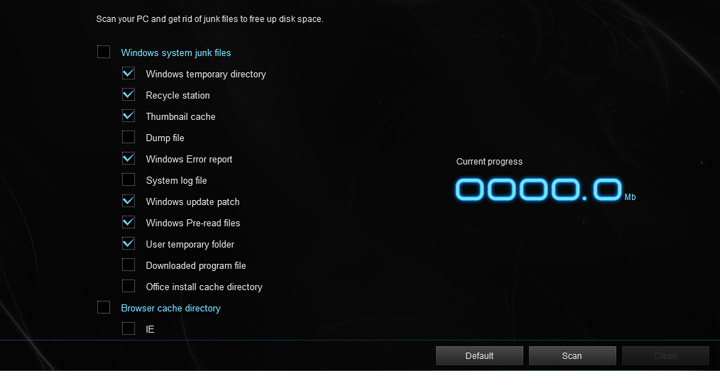

Прочий набор функций также давно знаком всем поклонникам тайваньской марки.

ASUS Prime X470-ProASUS Prime X470-ProASUS Prime X470-ProASUS Prime X470-ProASUS Prime X470-Pro

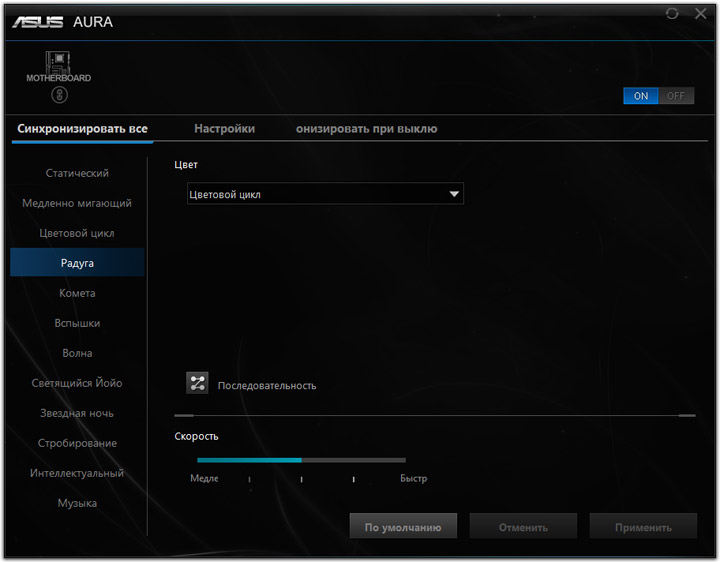

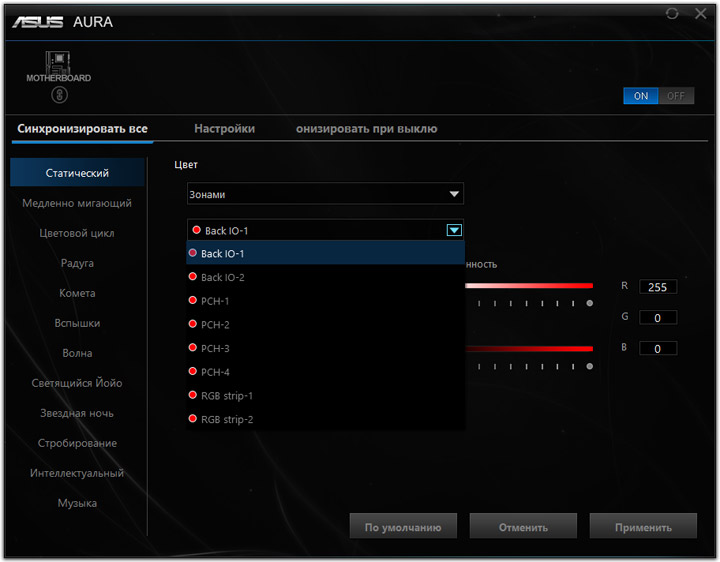

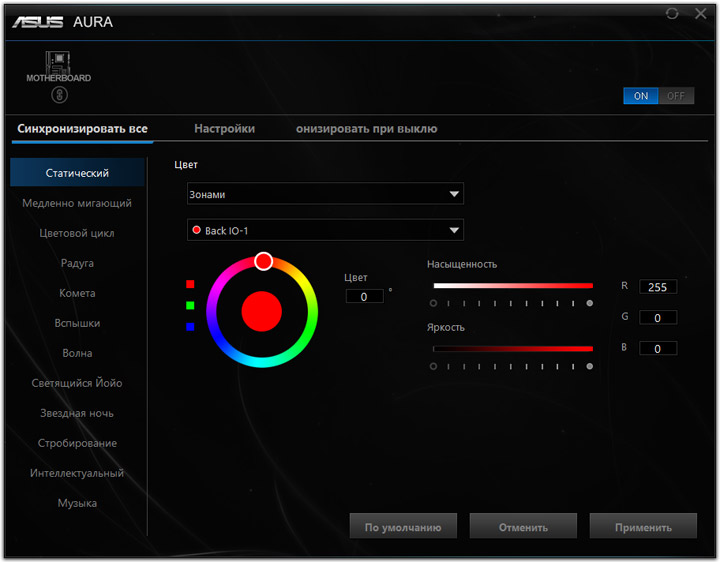

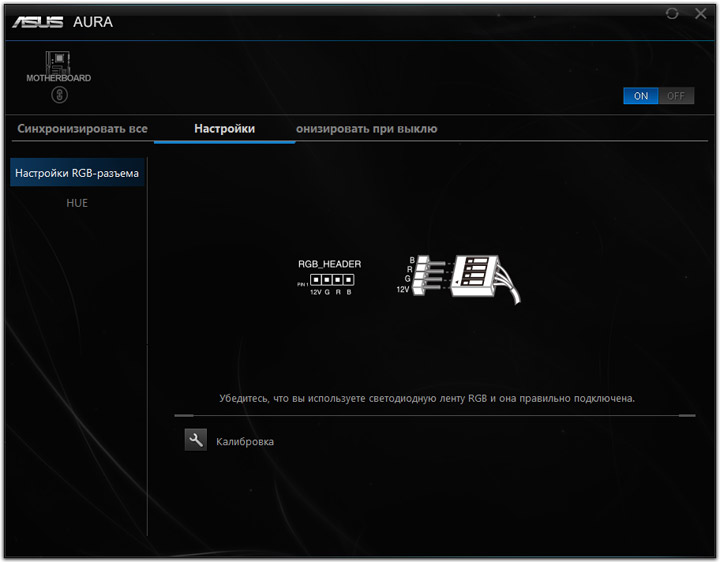

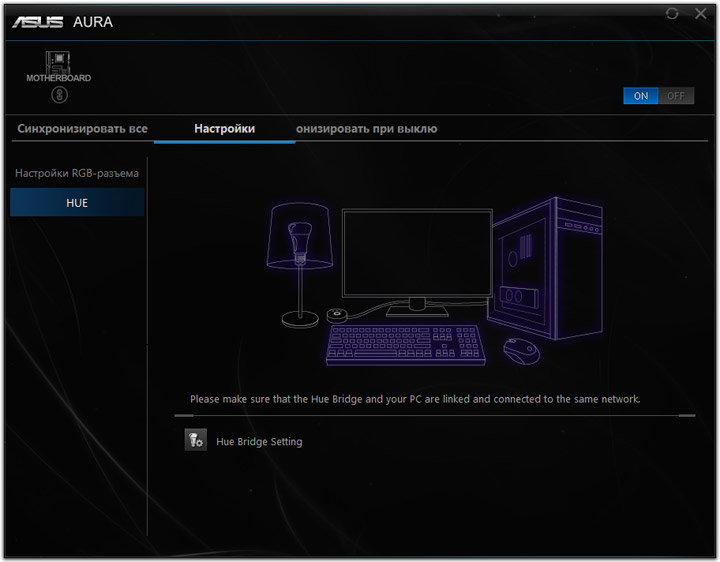

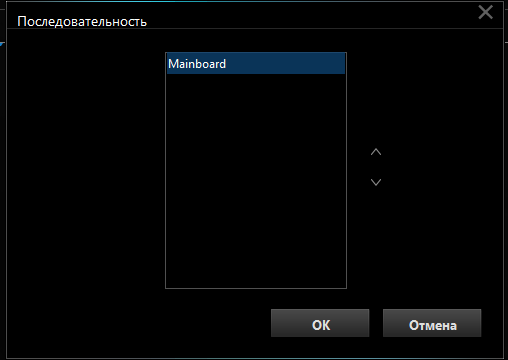

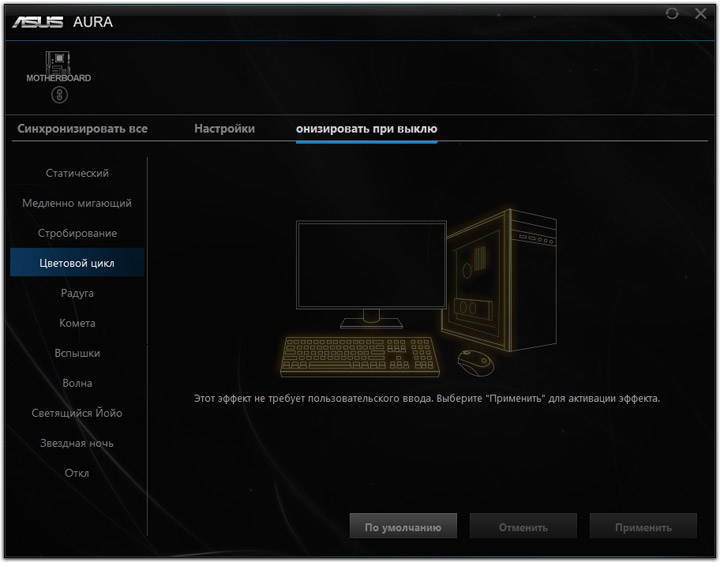

Система управления подсветкой насчитывает восемь независимо или же в комплексе настраиваемых точек (устройств). Две единицы будут работать путём использования колодок на плате, оставшиеся шесть единиц — светодиоды, распаянные на поверхности Prime X470-Pro.

ASUS Prime X470-ProASUS Prime X470-ProASUS Prime X470-ProASUS Prime X470-ProASUS Prime X470-ProASUS Prime X470-ProASUS Prime X470-ProASUS Prime X470-Pro

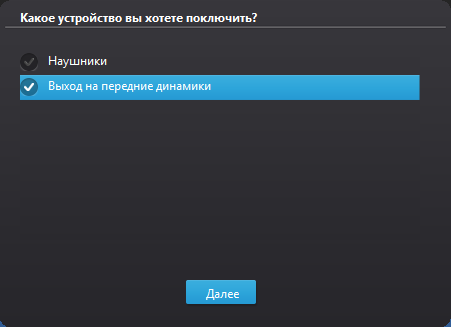

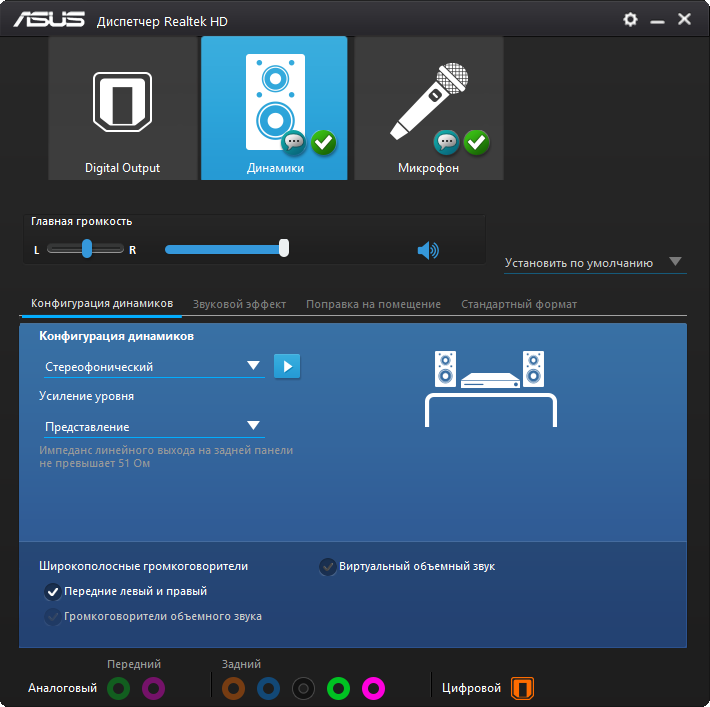

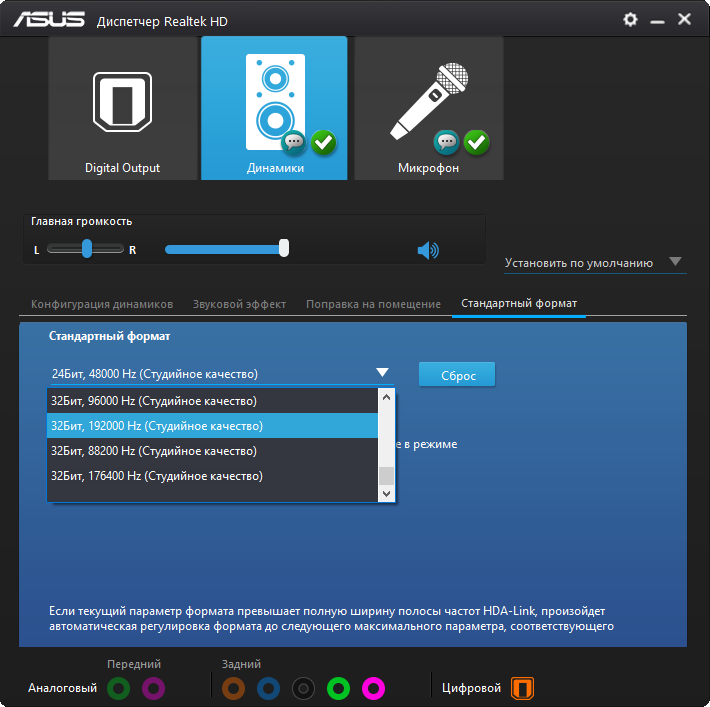

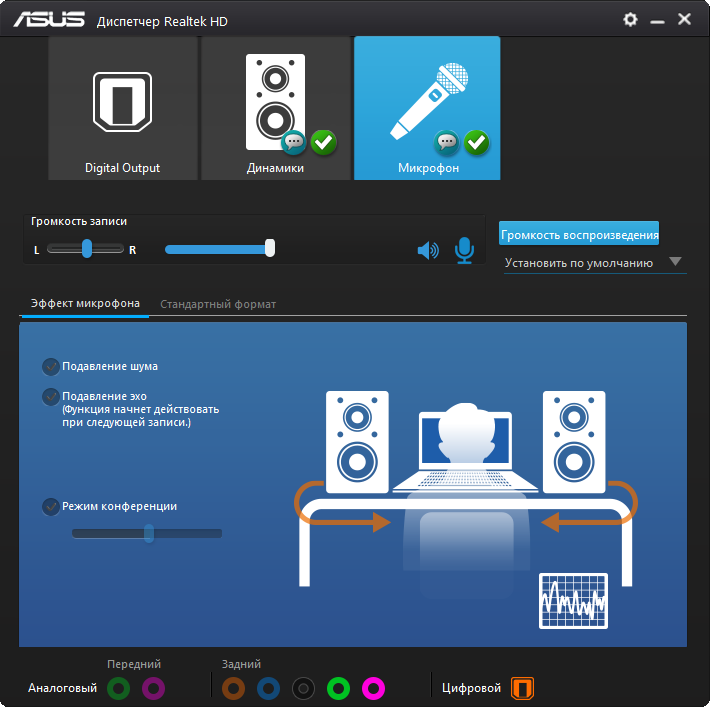

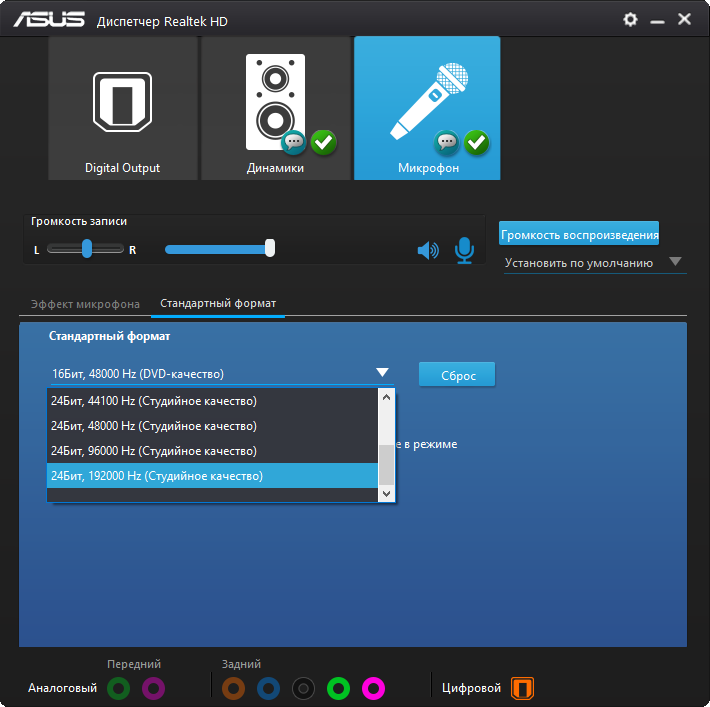

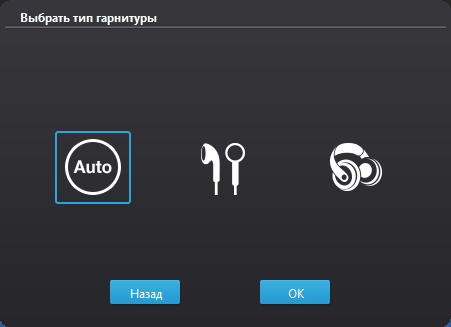

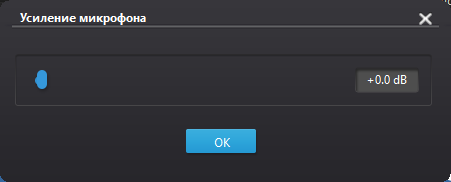

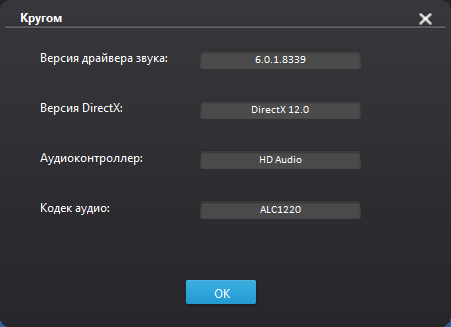

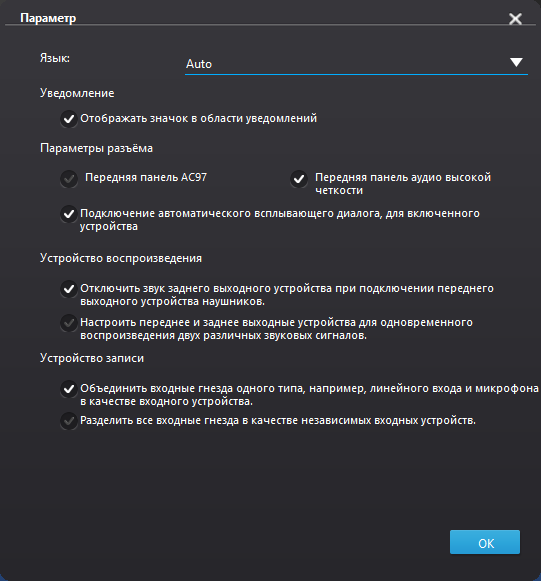

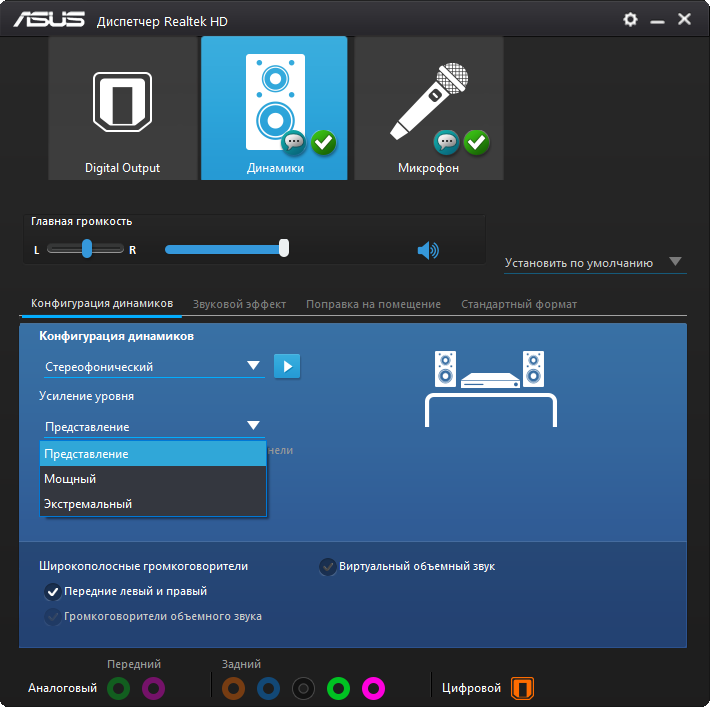

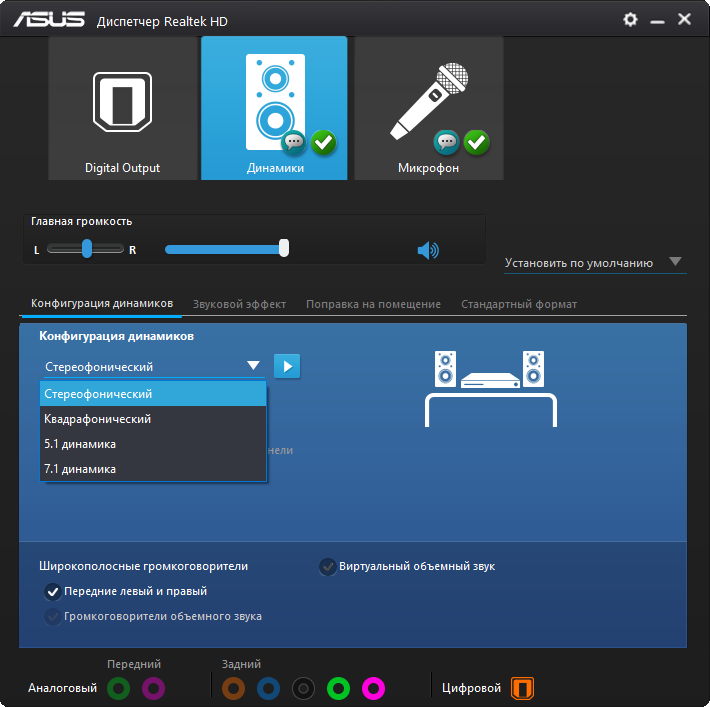

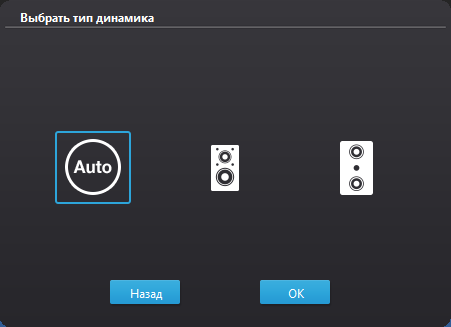

Ввиду отсутствия программных (и аппаратных) особенностей, звучание системы целиком и полностью будет зависеть от настроек, проводимых в фирменном конфигураторе Realtek. Тут имеется три профиля усиления сигнала для наушников. Помимо этого, допускается менять тип подключенного оборудования, для тех же наушников есть ещё три разных «вида». Переключаясь между предложенными вариантами, пользователь ознакомится с различными способами «окраса» музыкального материала. В целом, качество формируемого сигнала неплохое, но конкретно в наушниках сказывается отсутствие ОУ — не хватает уверенности в диапазоне НЧ и детальности для области ВЧ. Все инструменты слышны, проблема скорее в комплексной достоверности картины звучания.

ASUS Prime X470-ProASUS Prime X470-ProASUS Prime X470-ProASUS Prime X470-ProASUS Prime X470-ProASUS Prime X470-ProASUS Prime X470-ProASUS Prime X470-ProASUS Prime X470-ProASUS Prime X470-ProASUS Prime X470-ProASUS Prime X470-ProASUS Prime X470-Pro

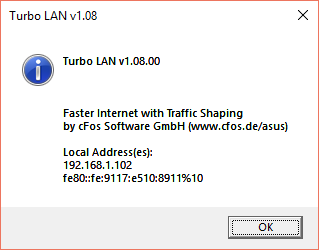

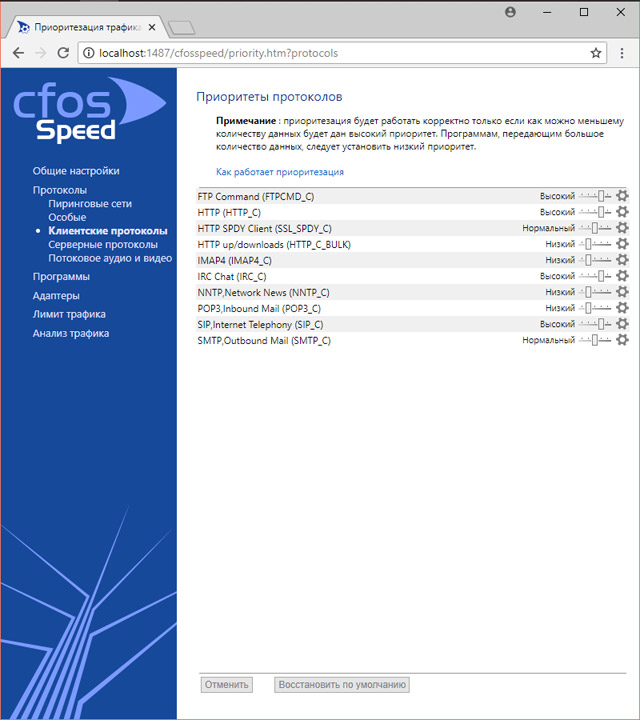

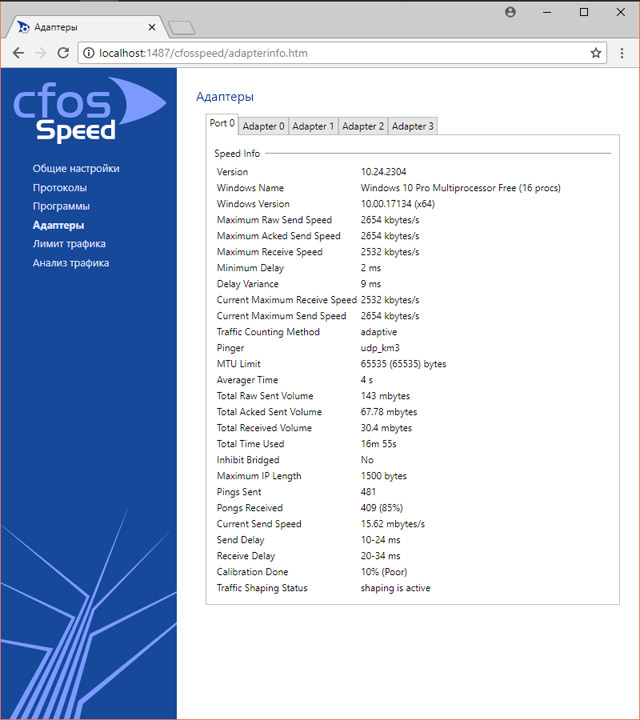

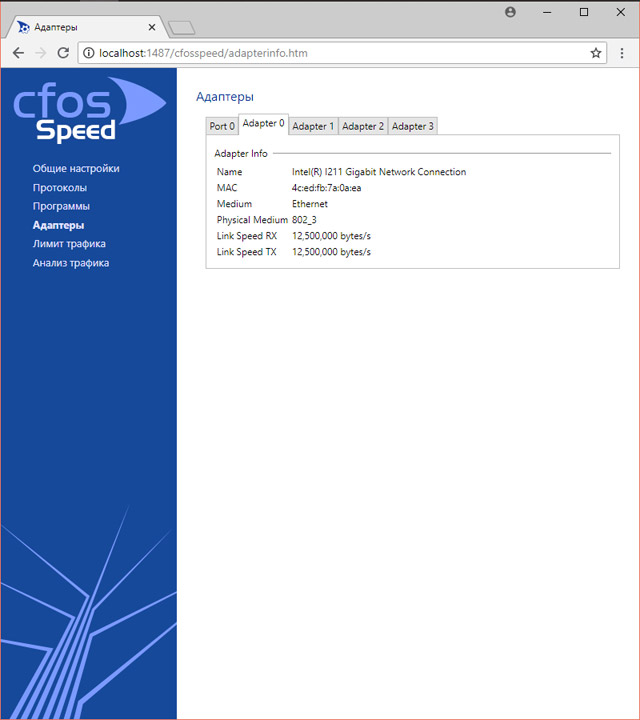

Функционирование cFosSpeed вопросов не вызывало. Фирменная оболочка ASUS осталась в забвении, вся наладка работы будет производиться через классический родительский интерфейс производителя.

ASUS Prime X470-ProASUS Prime X470-ProASUS Prime X470-ProASUS Prime X470-Pro
