Обзор материнской платы ASUS H81-Gamer для процессоров Haswell

Процессоры Intel Haswell присутствуют на рынке уже довольно длительное время, и большинству интересующихся пользователей известны все сильные и слабые стороны этого семейства. Вопрос выбора материнских плат также довольно тщательно изучен и вряд ли кого-то удивит неспособность некоторых моделей к разгону мощного процессора. Казалось бы, дешевые решения мало чем могут удивить, но как показала наша практика, некоторые доступные продукты все же способны на вполне приемлемый результат. Конечно, за цену около $100 производители предлагают лишь самые обычные платы со звуковой подсистемой среднего уровня, ничем не примечательным сетевым адаптером и лишенные бонусного ПО. Кроме того, возможности по расширению конфигурации системы такой модели будут ограничены.

Нынешний визитёр лаборатории также может похвастаться скромными возможностями расширения функциональности. Однако в его характеристиках заявлена качественная звуковая подсистема, а модуль питания процессора оснащен неплохим радиатором, что и побудило нас взять и проверить её в работе с разогнанным мощным процессором.

ASUS H81-Gamer

Ограничения младшей системной логики Intel H81, конечно же, обойти не удалось. Доступно всего два скоростных гнезда SATA 6 Гбит/с. О новейших SATA-E и компактом гнезде типа M.2 речь вообще не идёт. Общий объём оперативной памяти не может превысить 16 ГБ. Иначе говоря, рассматриваемая модель мало чем отличается от своих обычных сородичей, чья направленность — системы исключительно начального уровня. Полные характеристики платы находятся в таблице:

Модель ASUS H81-Gamer
Чипсет Intel H81
Процессорный разъём Socket 1150
Процессоры Xeon, Core i7, Core i5, Core i3, Pentium, Celeron (Haswell)
Память 4 DIMM DDR3 SDRAM 1066/1333/1600, максимум 16 ГБ (в случае использования всех четырёх слотов модули оперативной памяти обязаны быть односторонними, кроме того, эффективная частота не превысит 1066 МГц)
Слоты PCI-E 1 x PCI Express 2.0 x16
3 x PCI Express 2.0 x1
M.2
Слоты PCI 3 (ASM1083)
Встроенное видеоядро (в процессоре) Intel HD Graphics/4400/4600/P4600/P4700
Видеоразъёмы DVI-D, D-Sub
Количество подключаемых вентиляторов 3x 4pin
Порты PS/2 2
Порты USB 2 х 3.0 (2 разъёма на задней панели, H81)
2 х 3.0 (на задней панели разъёмов нет, ASM1042)
8 x 2.0 (4 разъёма на задней панели, H81)
SATA Express
Serial ATA 2 x SATA 6 Гбит/с (H81)
2 x SATA 3 Гбит/с (H81)
RAID
Встроенный звук SupremeFX (7.1, HDA; Realtek ALC1150)
Texas Instruments RC4580
S/PDIF Оптический (выход)
Сетевые возможности Intel I218V (Gigabit Ethernet)
FireWire
LPT
COM 1 (внутренний)
BIOS/UEFI AMI UEFI
Форм-фактор ATX
Размеры, мм 305 x 214
Дополнительные возможности Возможность подключения TPM-модуля

Нельзя обойти вниманием и ценовой аспект. В отечественной рознице за плату просят сумму, эквивалентную $110, а это означает, что она является более дорогим приобретением даже относительно изделий, где разгон ЦП оказался вполне успешным. Попробуем выяснить в ходе этого обзора, насколько покупка именно этой модели будет оправданной.


Упаковка и комплектация

Над дизайном упаковки неплохо поработали. Коробка оформлена в тёмных тонах с матовой поверхностью. Блестят лишь иллюстрации и логотипы, нанесенные на упаковку.

ASUS H81-Gamer

Сзади разместили фото H81-Gamer и таблицу с основными характеристиками, где честно указаны ограничения в случае использования четырёх гнёзд оперативной памяти. Среди прочих особенностей особая роль, конечно же, уделена звуковой подсистеме, но, по всей видимости, бонусного программного обечпечения (Sonic Radar) здесь нет. Лучшим для гейминга отмечен контроллер от Intel, тоже обходящийся без особенного ПО. Ещё хочется отметить тип конденсаторов, свойственный лишь страшим моделям от ASUS.

ASUS H81-Gamer

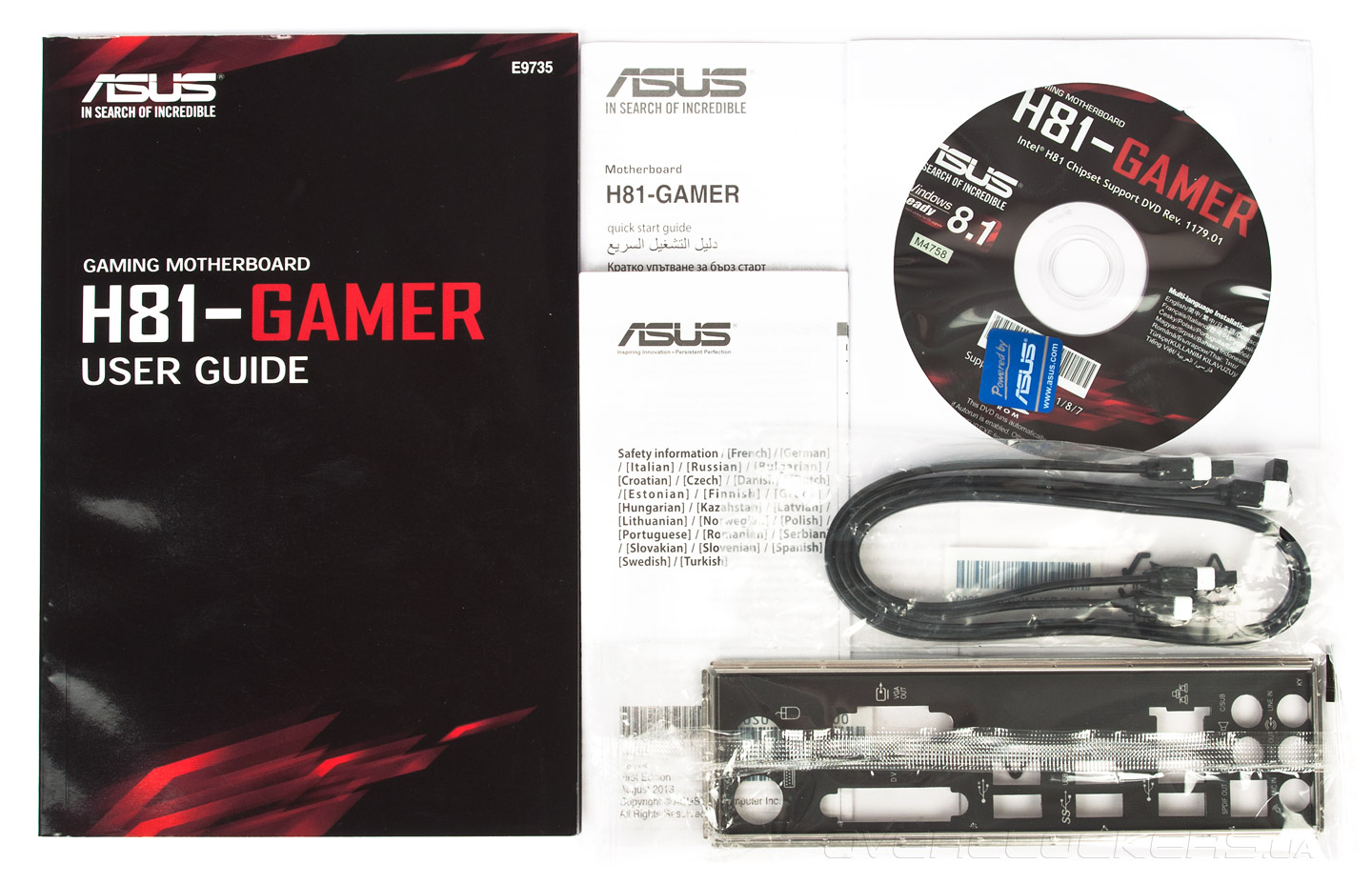

Комплект поставки откровенно небогат, он такой же, как и у прочих моделей начального уровня. Это:
  • краткое многоязычное руководство пользователя;
  • руководство пользователя, в котором подробно проиллюстрированы и описаны подпункты UEFI (на английском языке);
  • дополнительный буклет с информацией о необходимости соблюдения ряда мер безопасности при сборке и эксплуатации системы;
  • диск с драйверами и фирменным ПО;
  • наклейка с логотипом компании;
  • заглушка для корпуса, дополненная наклейкой в чёрных тонах с символьным обозначением всех гнёзд. Обратная часть оклеена шумопоглащающим материалом;
  • два кабеля SATA 6Gb/s, один из которых с Г-образным разъёмом на одном из концов.
ASUS H81-Gamer

Ровно такой же набор был и у ASUS B85-Pro Gamer, поэтому ждать чего-то большего от младшей модели было бы глупо.


Внешний вид

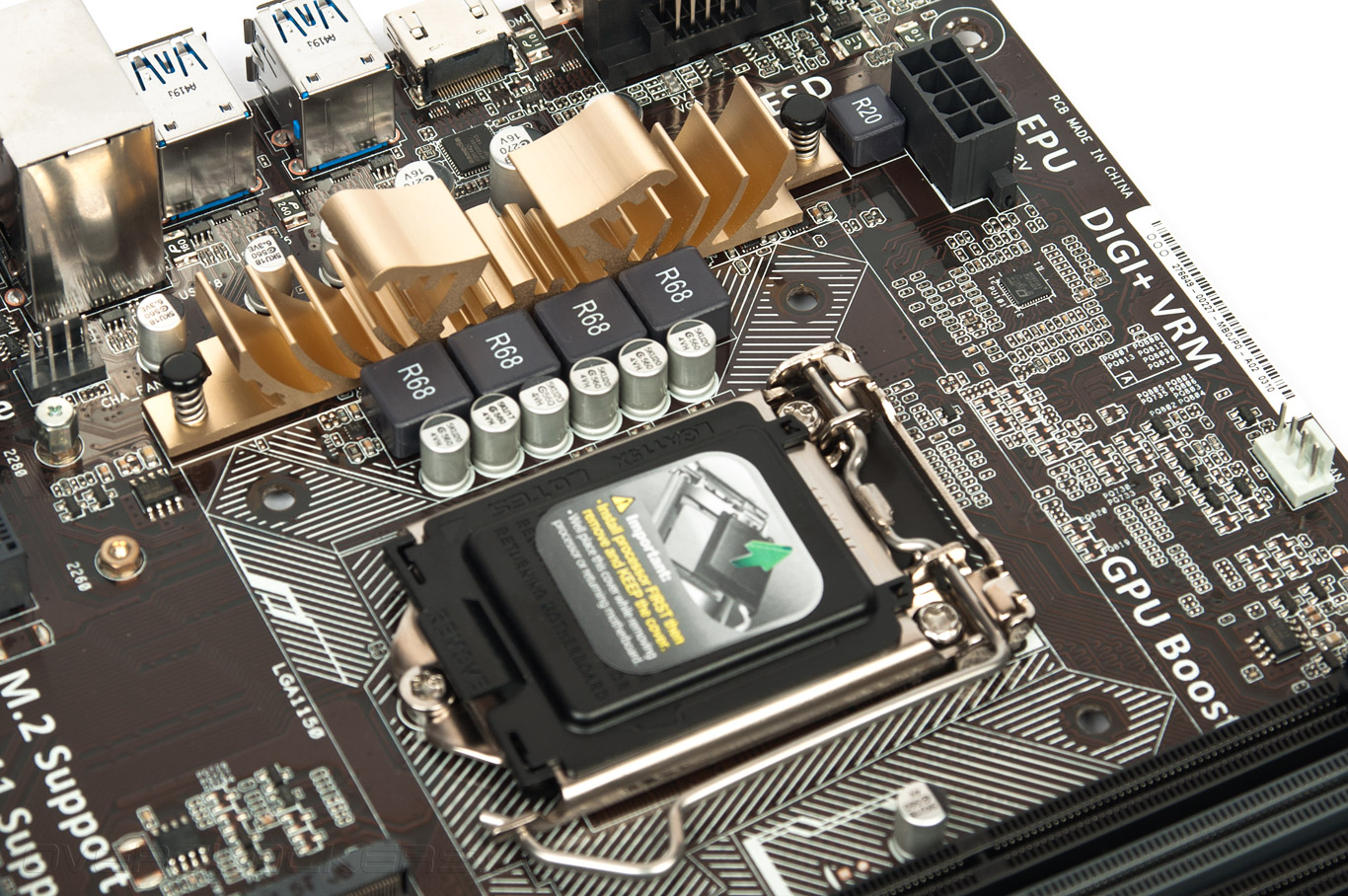

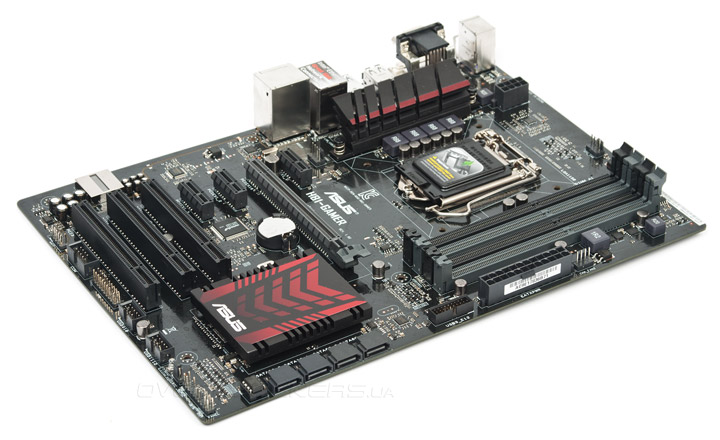

Поверхность PCB глянцевая, черного цвета. Размеры изделия совершенно скромные, в ширине оно занимает всего 214 мм вместо традиционных 244. В этом оно похоже на другой продукт начального уровня от ASUS — Z97-P, но более примечательна у них общность в реализации VRM.

ASUS H81-Gamer

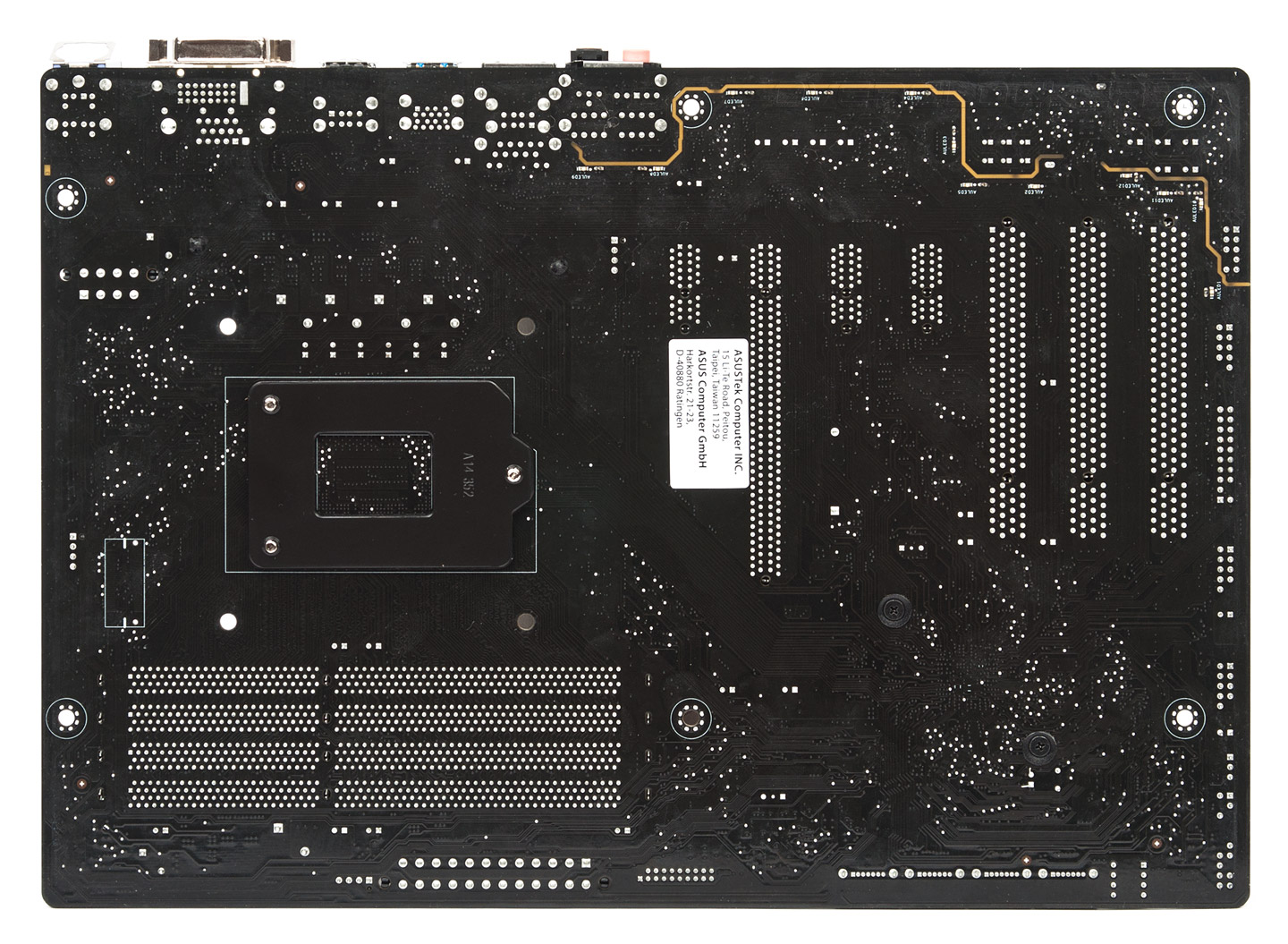

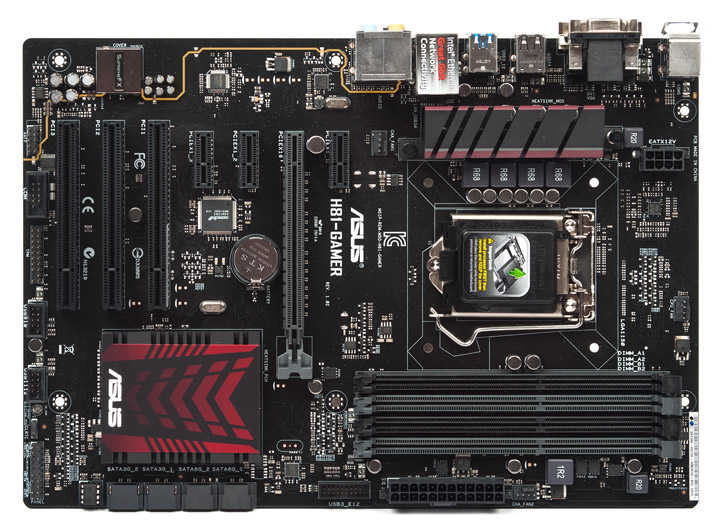

Электронных компонентов на лицевой стороне совершенно немного, а сзади почти обошлись без них. Лишь у звуковой подсистемы, где позаботились об изоляции элементов путём вытравливания медных проводников в слоях PCB, находятся двенадцать светодиодов красного свечения и сопровождающие их резисторы. Радиатор силовой подсистемы крепится посредством подпружиненных пластиковых «гвоздей», а вот на чипсет закрепили массивный охладитель более надёжно — при помощи винтов.

ASUS H81-Gamer

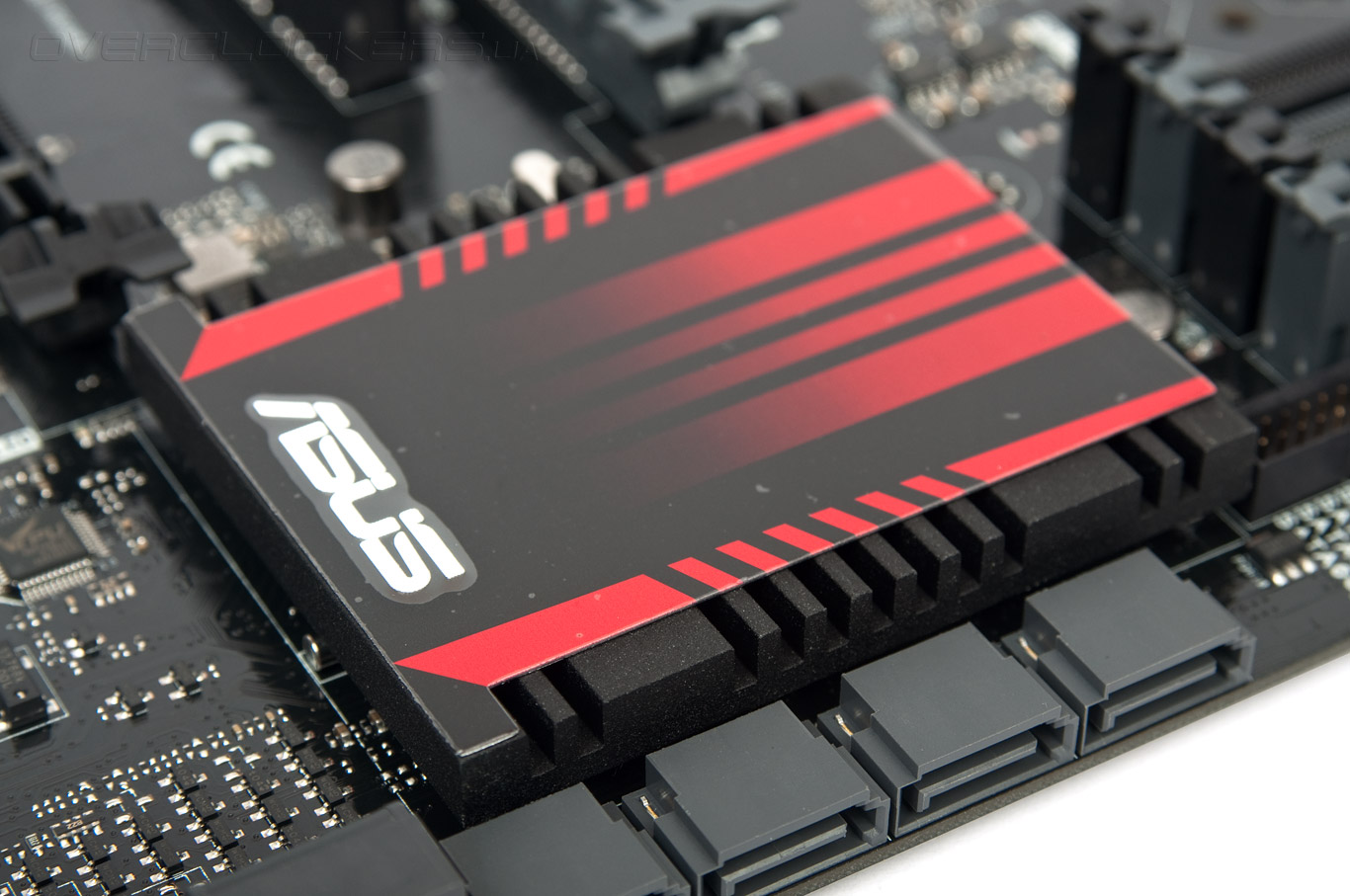

Он такой же массивный, как и его собрат на модели B85-Pro Gamer. Температура в этой области не превышала 42 °C. Ничего выдающегося на плате нет, никаких вспомогательных кнопок, переключателей, диагностических ламп или других индикаторов. Есть лишь традиционный светодиод, загорающийся при поступлении напряжения на устройство, с красным свечением.

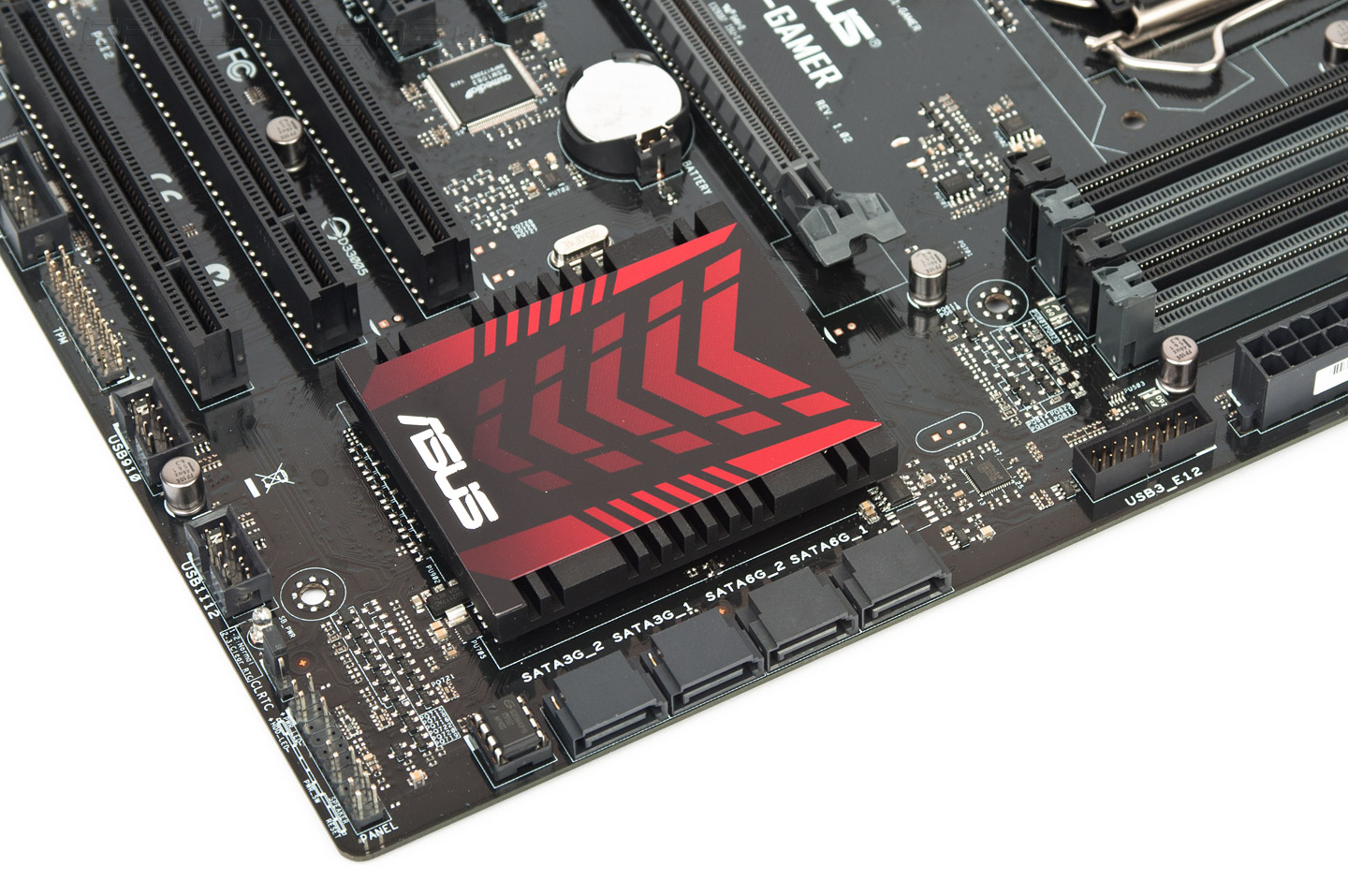

Разъемы SATA расположены вдоль поверхности платы, колодка для корпусного кабеля USB 3.0 обычная, вертикальная. К слову, для нужд этих портов распаян дополнительный контроллер ASM1042.

ASUS H81-Gamer

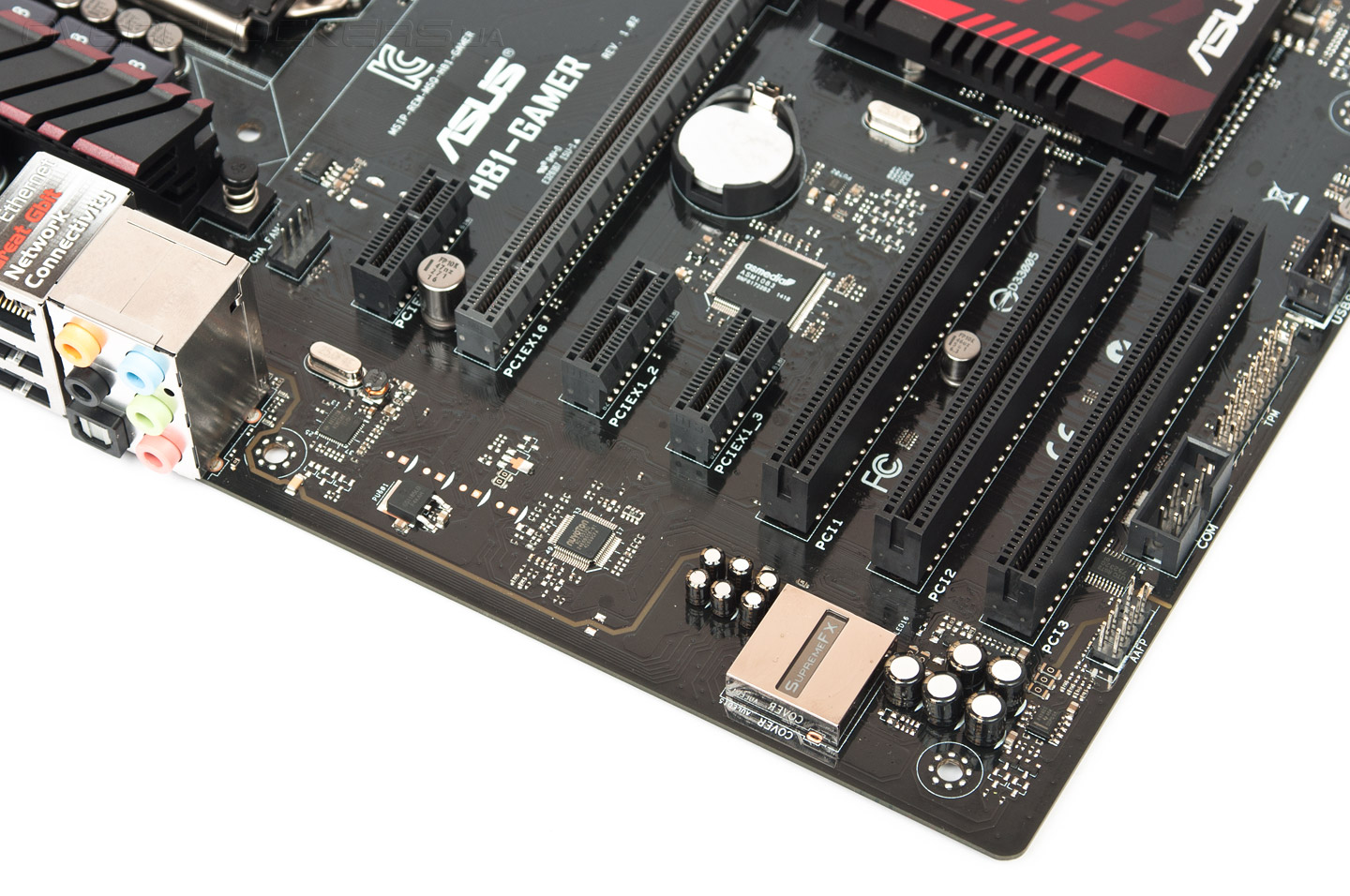

Используется совершенно скромный мультиконтроллер, а значит, большого числа дополнительных интерфейсов здесь не будет. Кроме того, малым оказалось и возможное число вентиляторов, подключаемых к устройству, их всего три. Ещё ожидаемое число контролируемых действующих напряжений будет, вероятнее всего, небольшим. Предусмотрительно инженеры разместили самый скоростной слот PCI-E подальше от процессорного гнезда.

ASUS H81-Gamer

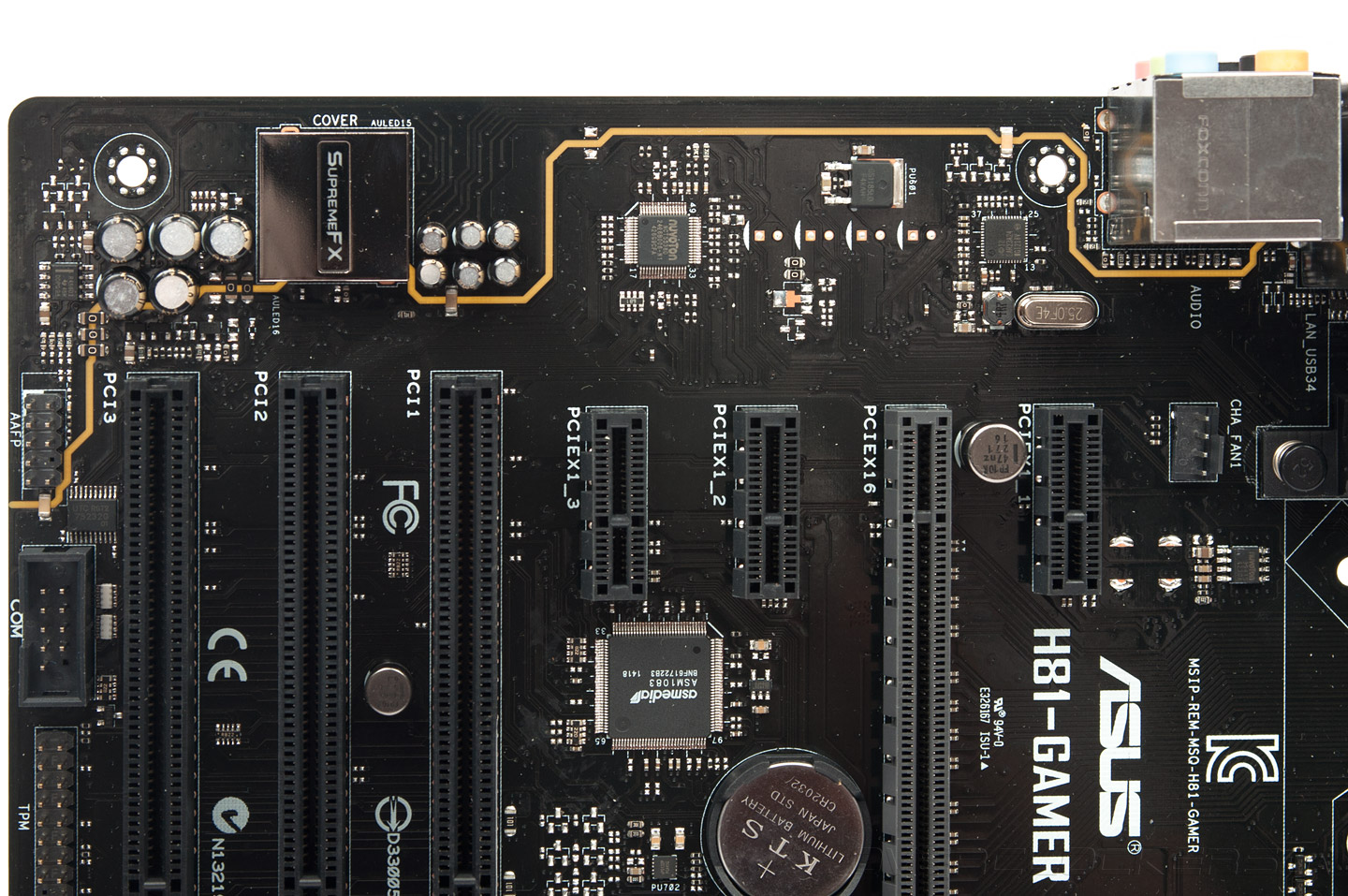

Используется сетевой контроллер I218V. В роли звукового кодека выступает Realtek ALC1150, ему помогает ОУ Texas Instruments RC4580. Надпись SupremeFX во время работы ПК тоже горит красным цветом.

ASUS H81-Gamer

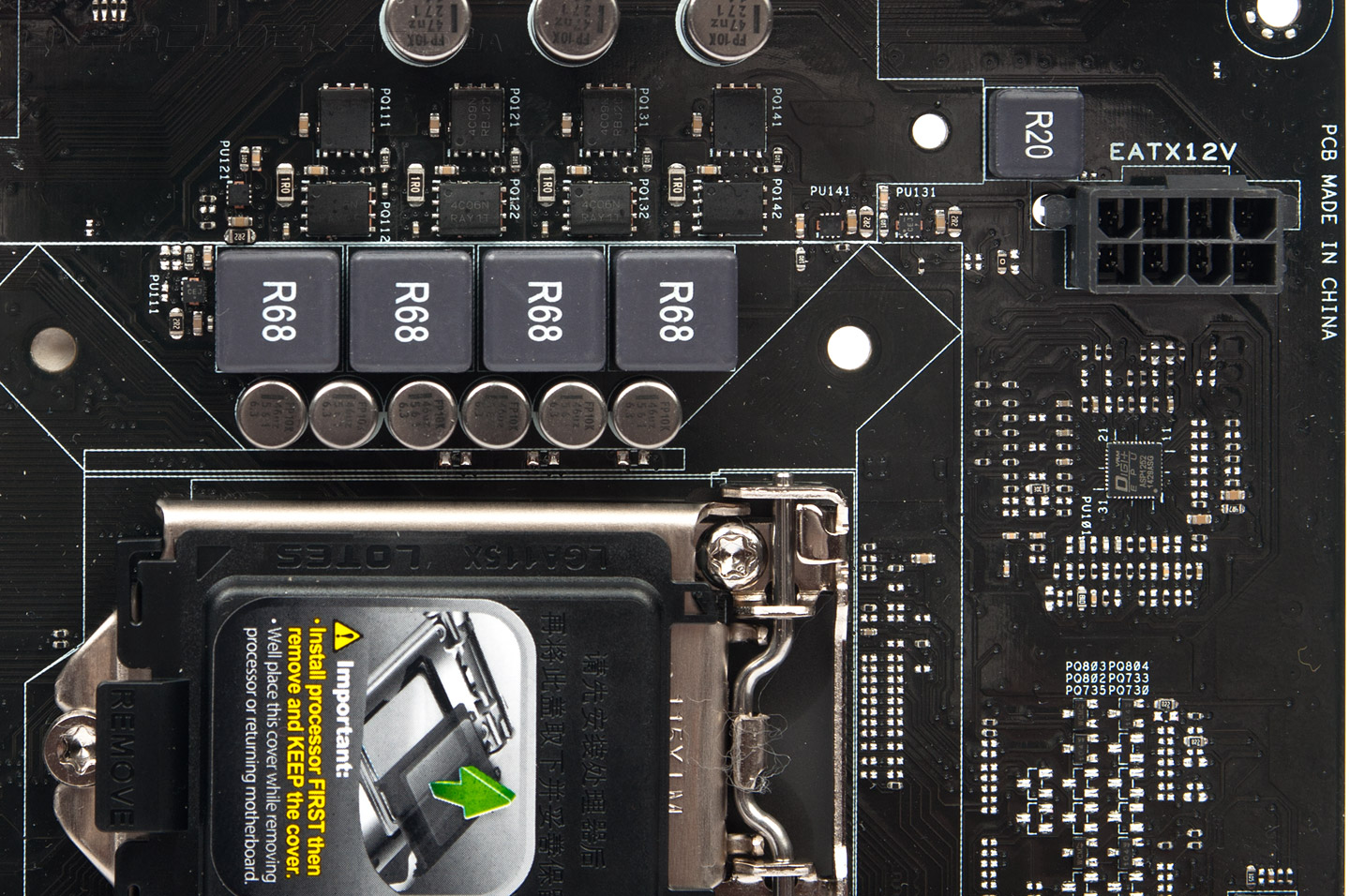

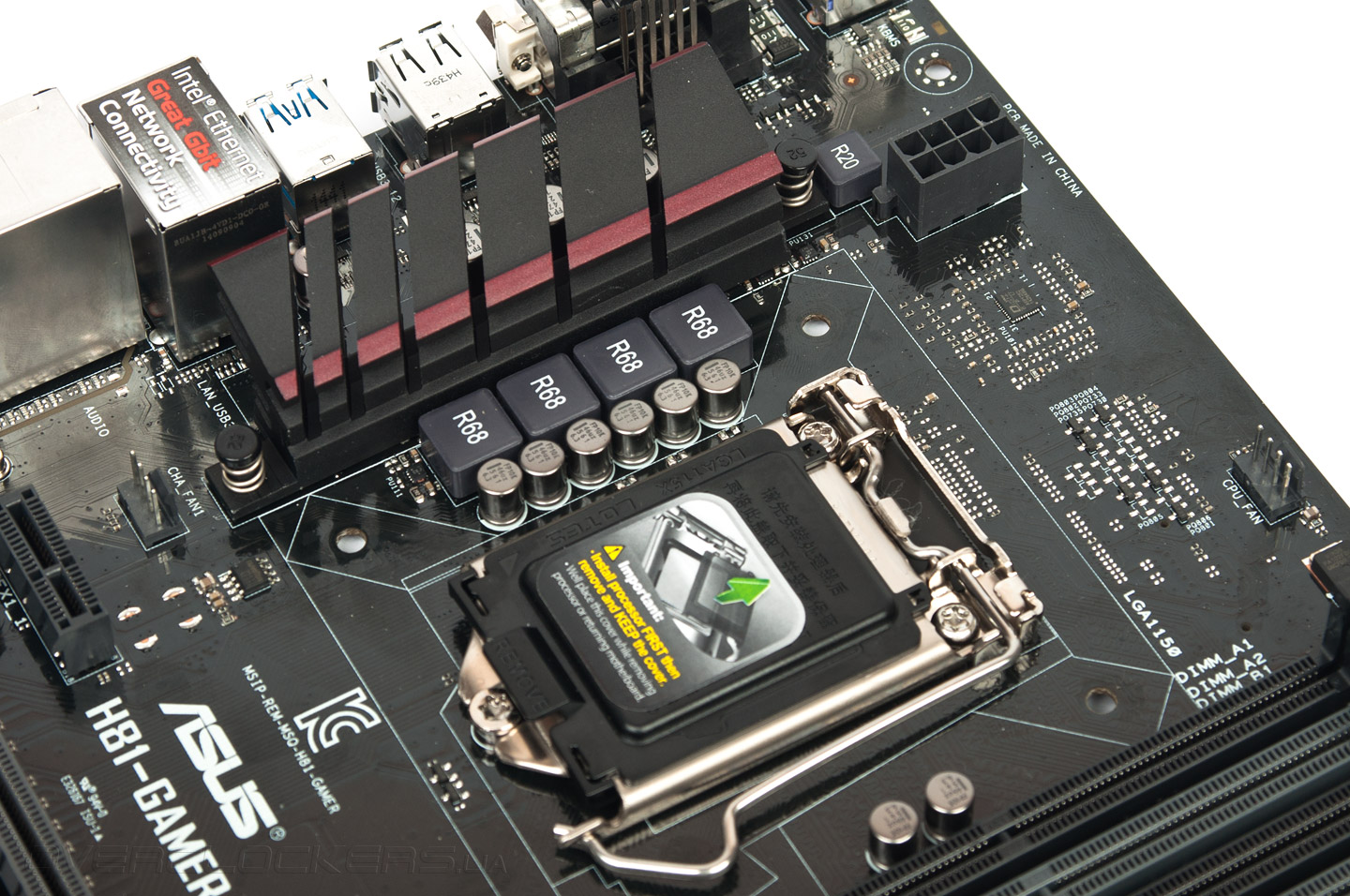

Организация стабилизатора питания ЦП заимствована у Z97-P. Здесь довольно просторно и вряд ли что-то помешает при установке габаритных кулеров.

ASUS H81-Gamer

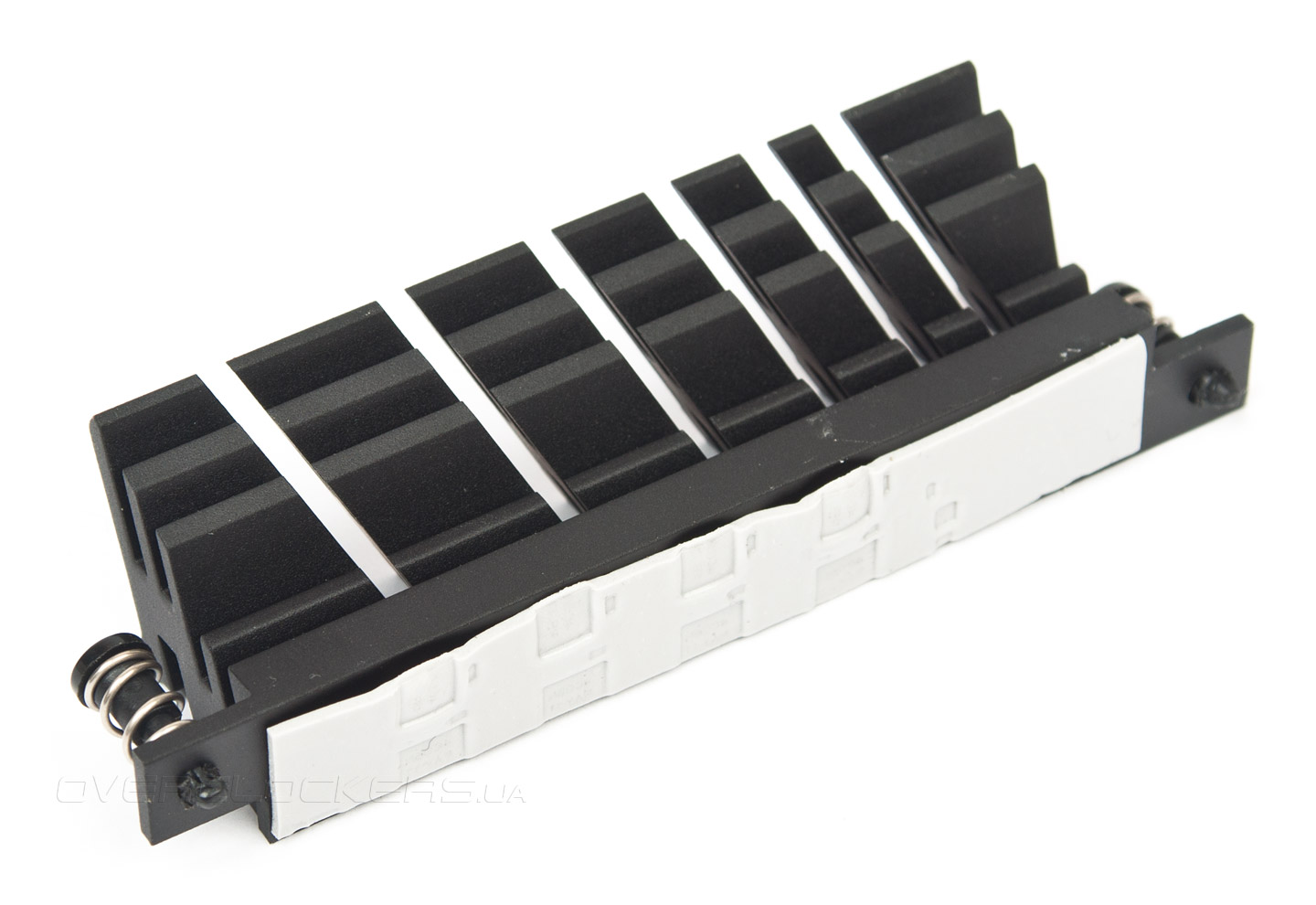

А вот охладитель применяется такой же, как один из состава B85-Pro Gamer. Его вес небольшой, но рёбер много, а профиль имеет все основания для хорошего обдува, а значит и высокую степень эффективности охлаждения. Используемая термопрокладка хорошо прилегала ко всем силовым элементам.

ASUS H81-Gamer

ШИМ-контроллер традиционно для продуктов ASUS перемаркирован, его модель ASP1252. В составе четырёх каналов стабилизатора используются восемь силовых элементов, по паре на каждый. Это продукция компании ON Semiconductor — NTMFS4C06N и NTMFS4C09N. Такая схема в составе Z97-Р демонстрировала незавидный температурный режим, проверим, как изменилась ситуация здесь, с новыми пассивными компонентами и новым типом охлаждающего радиатора.

ASUS H81-Gamer

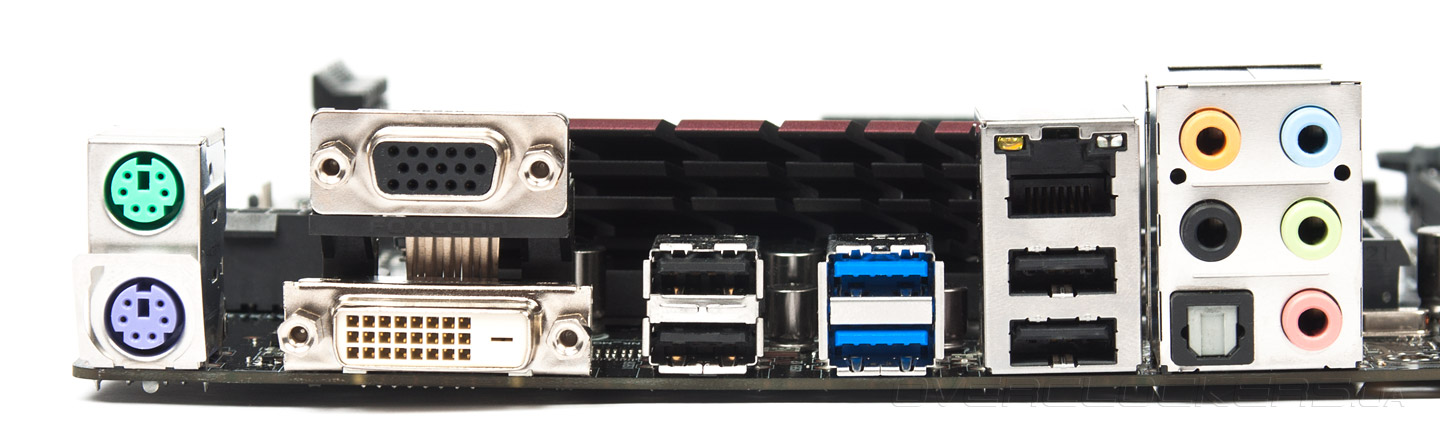

Набор гнёзд на задней панели соответствует возможностям используемого чипсета и позиционированию продукта. Есть два видеовыхода, набор аудиоразъемов, наличествует S/PDIF. Можно было бы разместить большее число выходов USB, но шесть штук это уже неплохо, даже у старшей B85-Pro Gamer их столько же. Не забыта сетевая розетка и есть пара PS/2.

ASUS H81-Gamer

В ходе более тщательного знакомства с дизайном изделия каких-либо неожиданностей выявить не удалось. Основные испытания впереди — проверка разгонных возможностей, оценка общего уровня быстродействия, но прежде посмотрим на его программную поддержку и возможности прошивки.
