Обзор материнской платы ASUS Gryphon Z87. Новинка серии TUF

Возможности UEFI

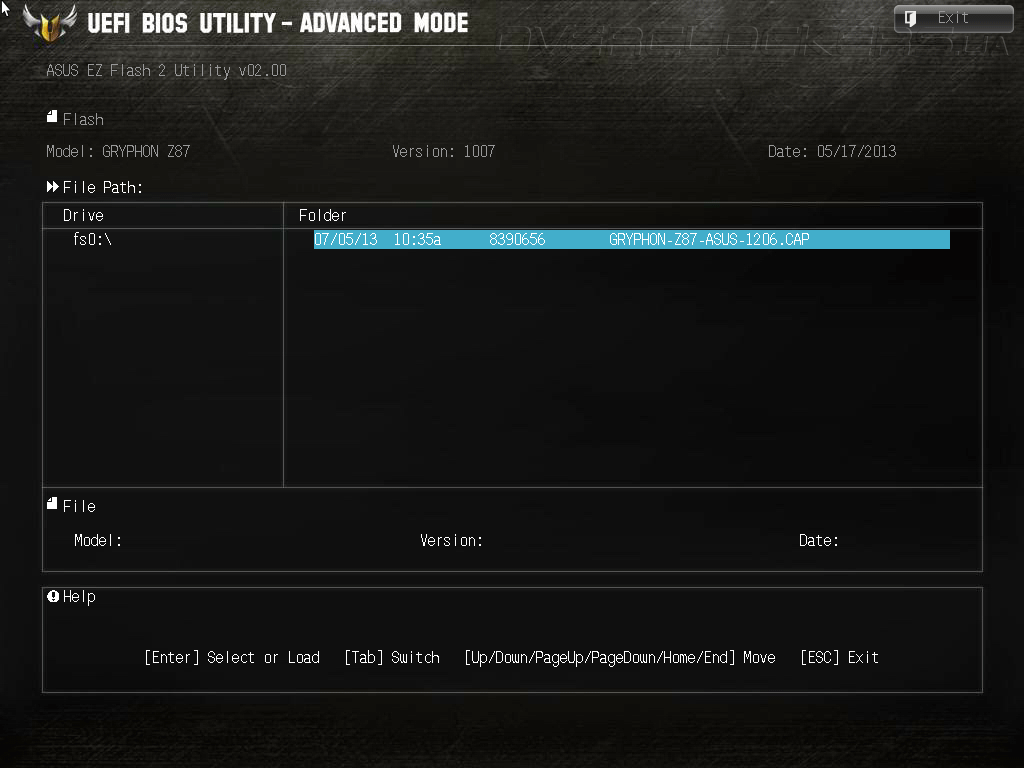

Процедура обновления микрокода посредством утилиты EZ Flash прошла без проблем.

UEFI Setup ASUS Gryphon Z87

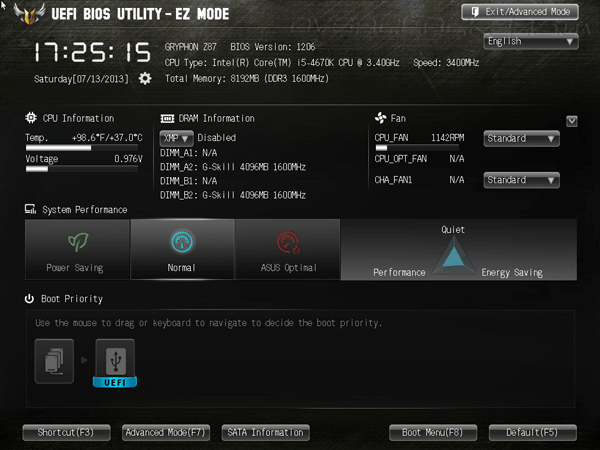

Внешний облик и особенности EZ Mode уже знакомы нашим постоянным читателям из обзора Sabertooth Z87.

UEFI Setup ASUS Gryphon Z87

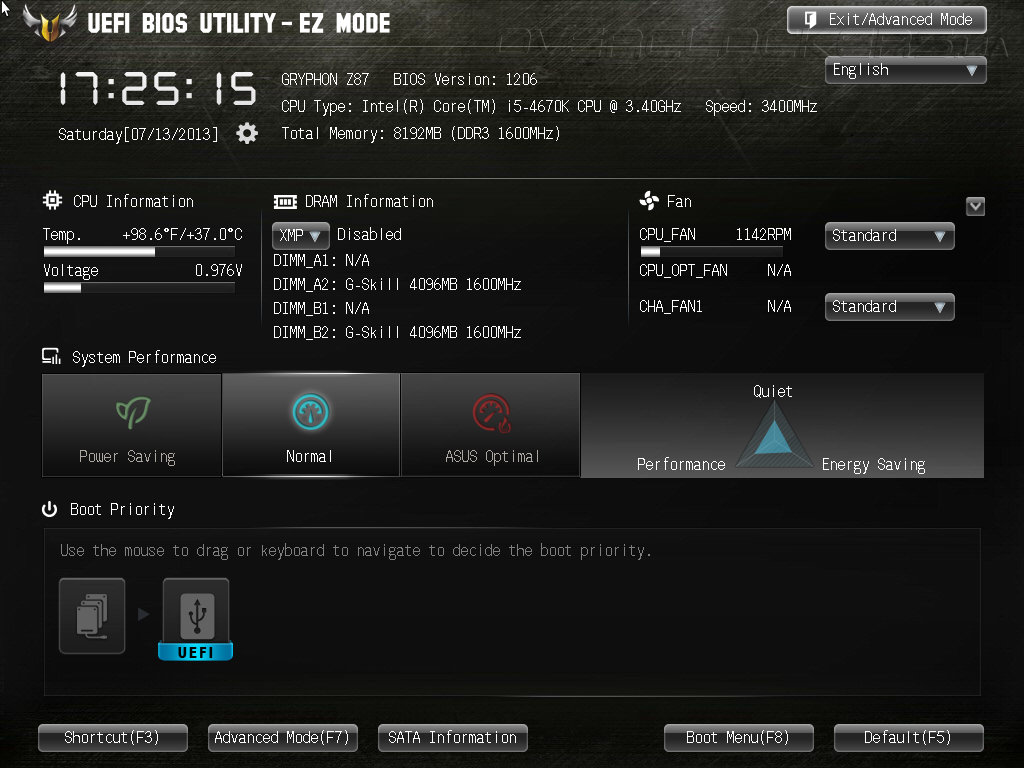

В обновлённой версии этого меню появилась возможность установить текущую дату и время, активировать XMP профиль у подходящего комплекта оперативной памяти, выбрать один из готовых сценариев управления вентиляторами. Помимо этого, здесь доступна базовая информация о компонентах системы и режиме её работы, а также доступен к управлению приоритет загрузочных устройств.

UEFI Setup ASUS Gryphon Z87

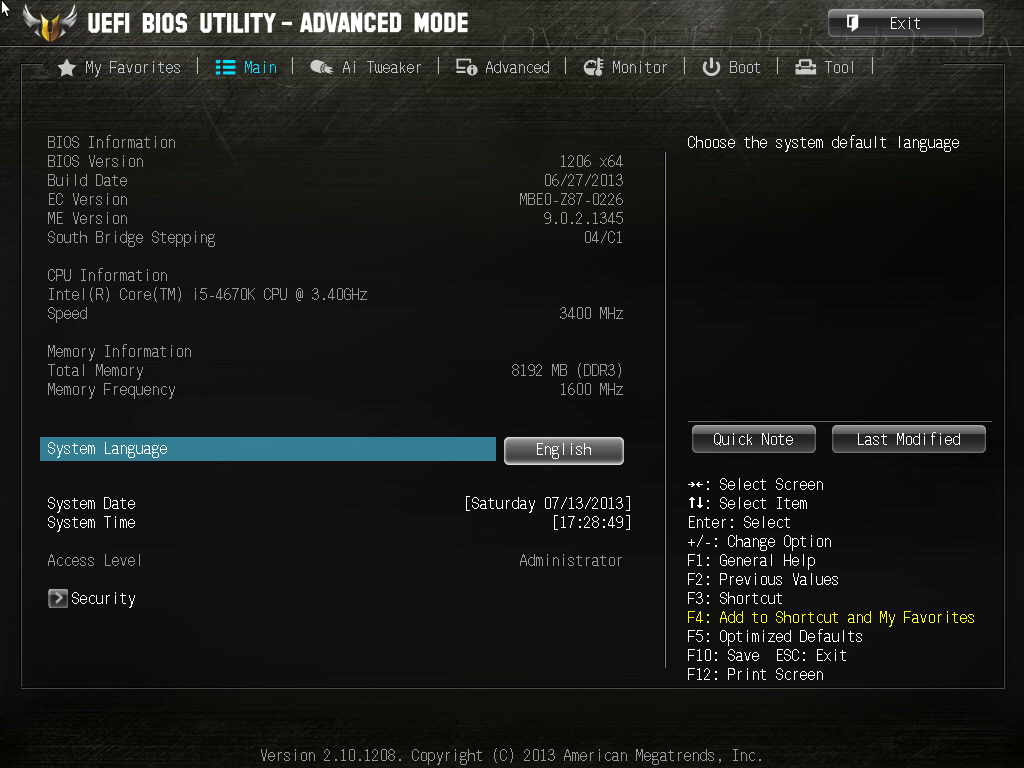

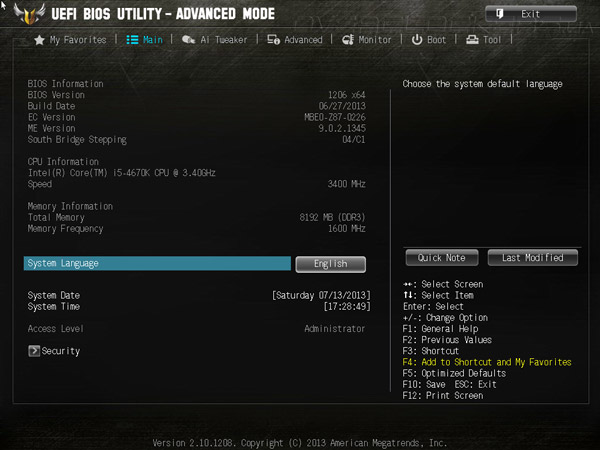

Более тонкие настройки сосредоточены в Advanced Mode.

UEFI Setup ASUS Gryphon Z87

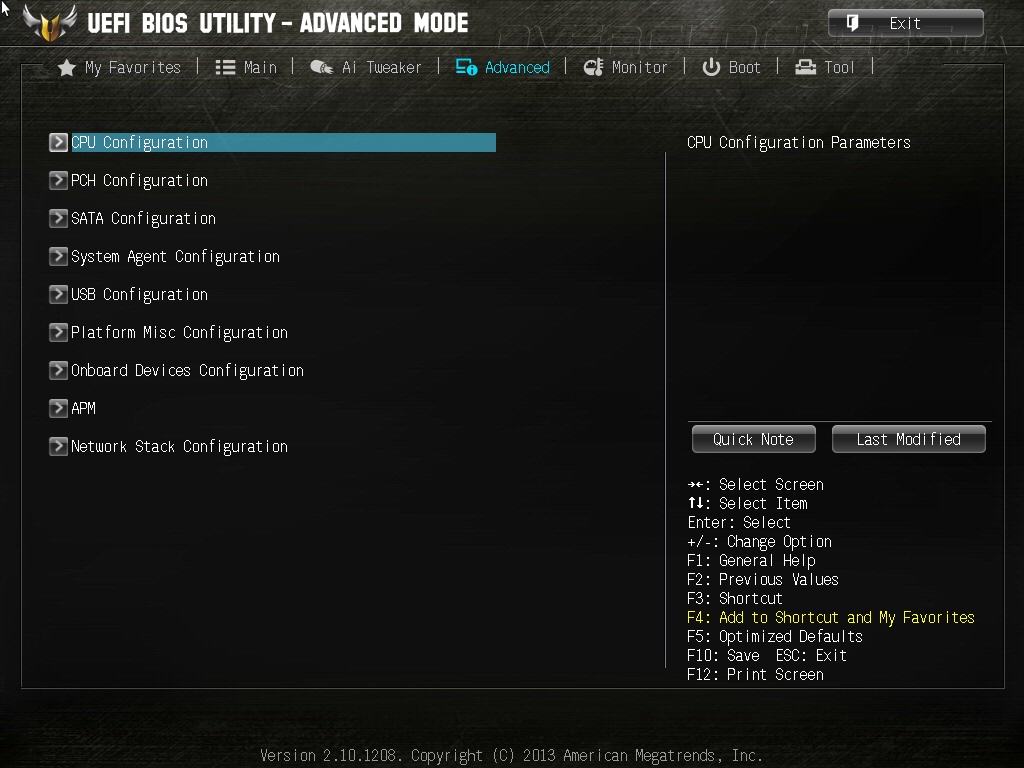

Начнём обзор с подменю Advanced, где собралось большинство из настроек всех компонентов системы.

UEFI Setup ASUS Gryphon Z87

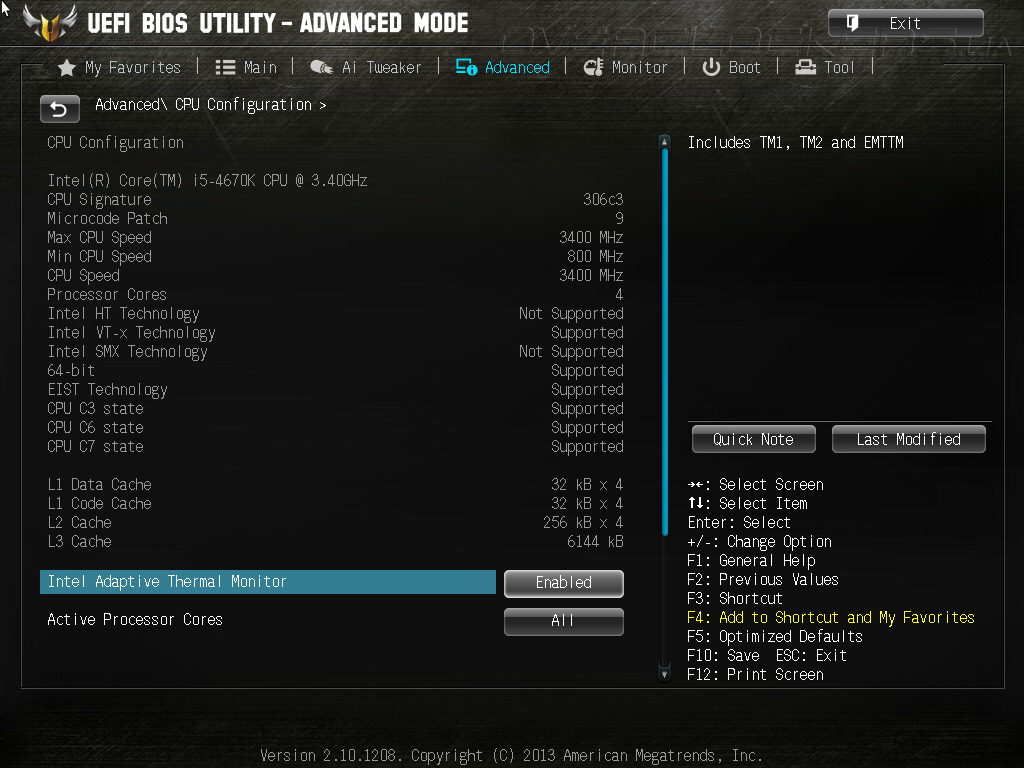

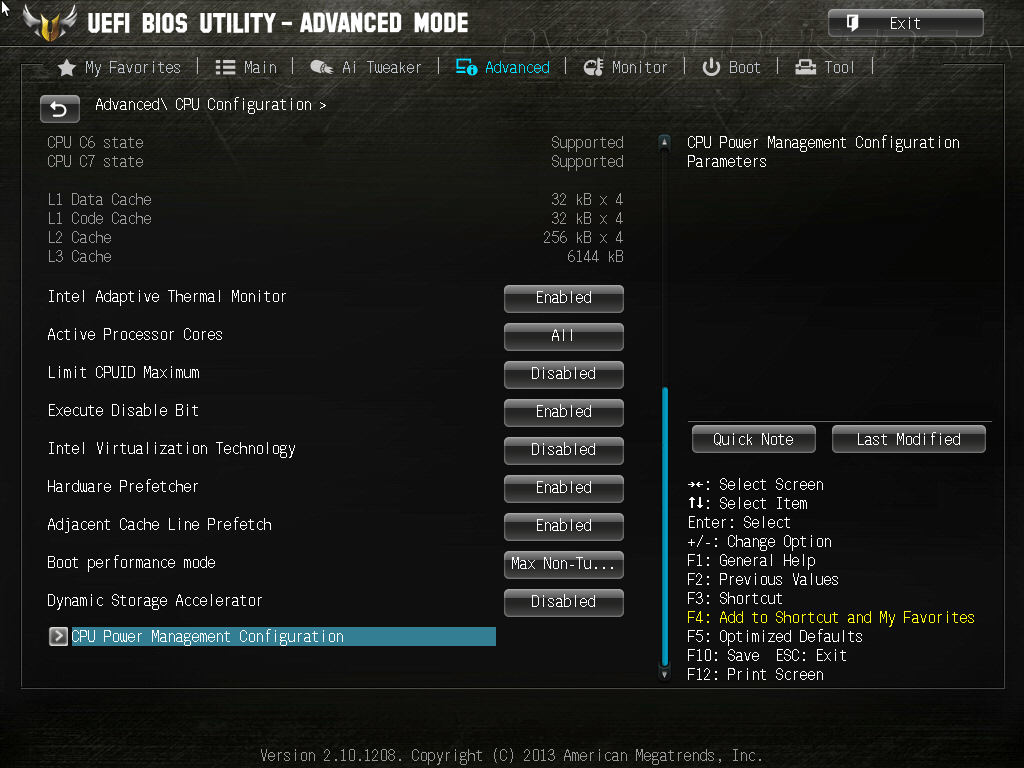

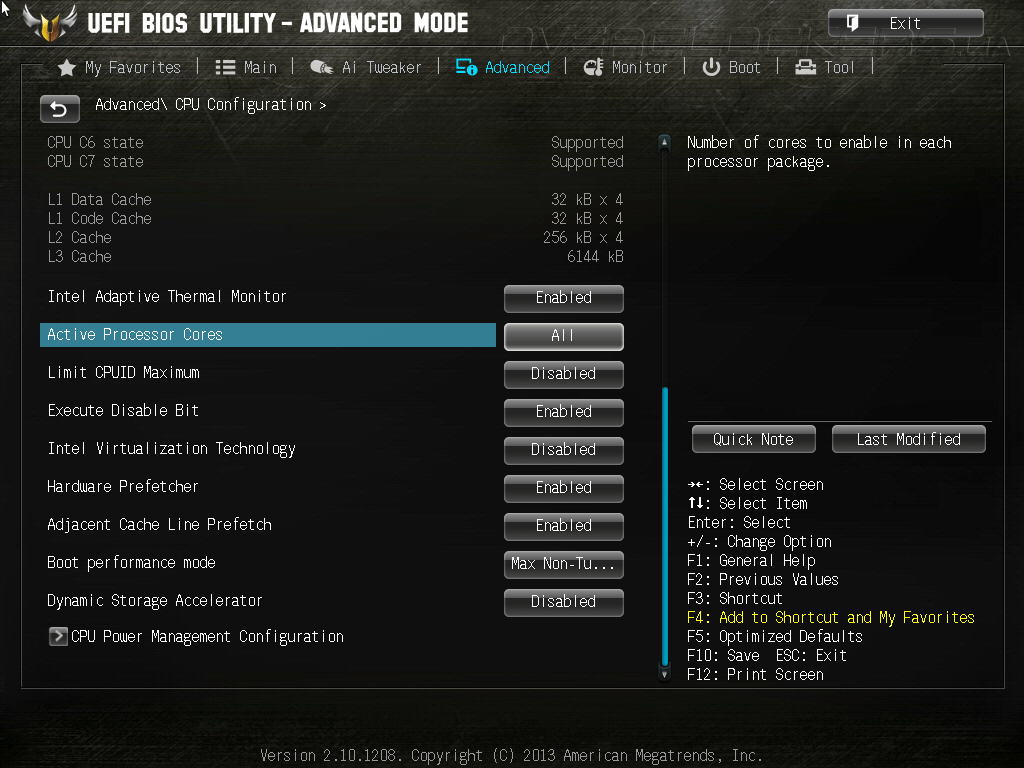

CPU Configuration помимо справочной информации об используемом ЦП предоставляет возможности по настройке его режимов работы, например, можно изменить количество активных ядер.

UEFI Setup ASUS Gryphon Z87

UEFI Setup ASUS Gryphon Z87

Вкладка CPU Power Manager Configuration открывает доступ к Turbo Boost и энергосберегающим сценариям работы процессора.

UEFI Setup ASUS Gryphon Z87

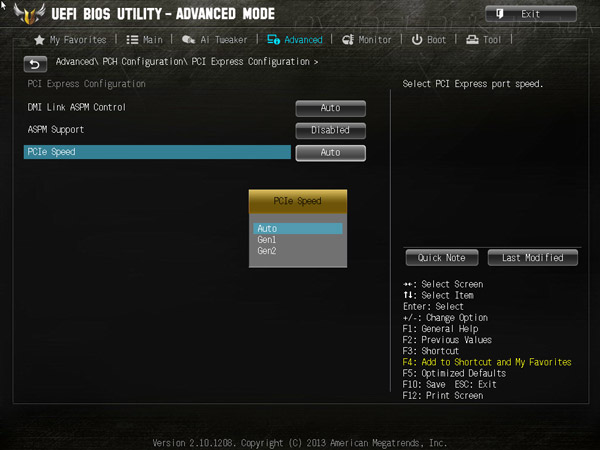

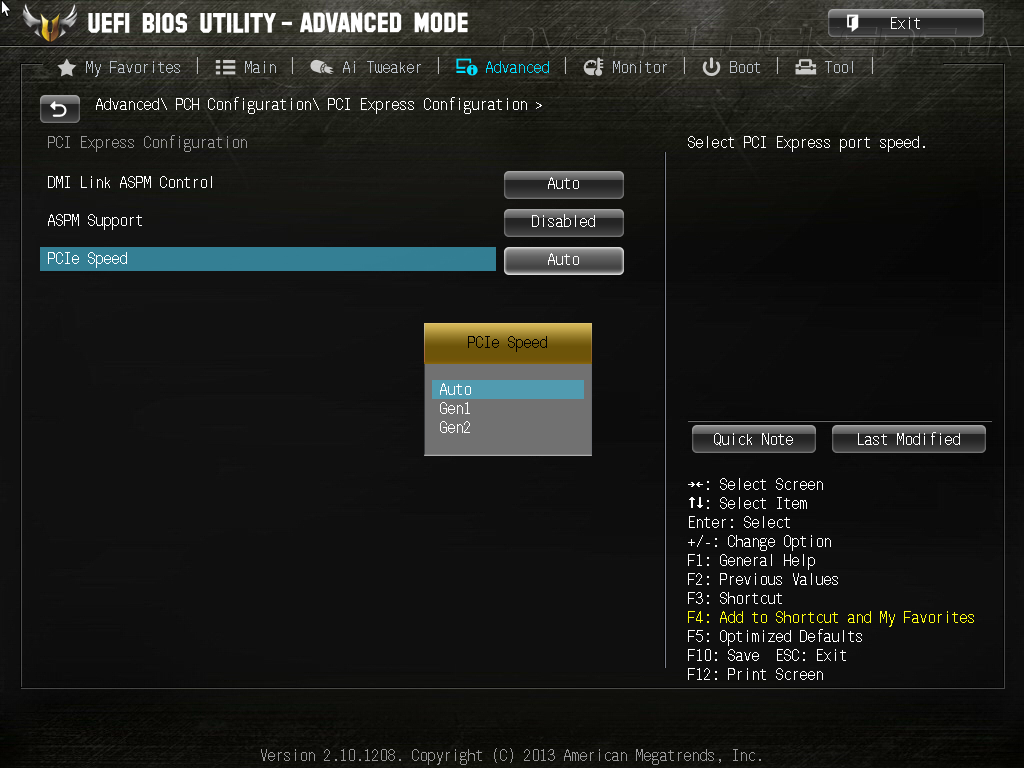

В настройках чипсета можно ограничить режим работы PCI-E портов, понизив их пропускную способность.

UEFI Setup ASUS Gryphon Z87

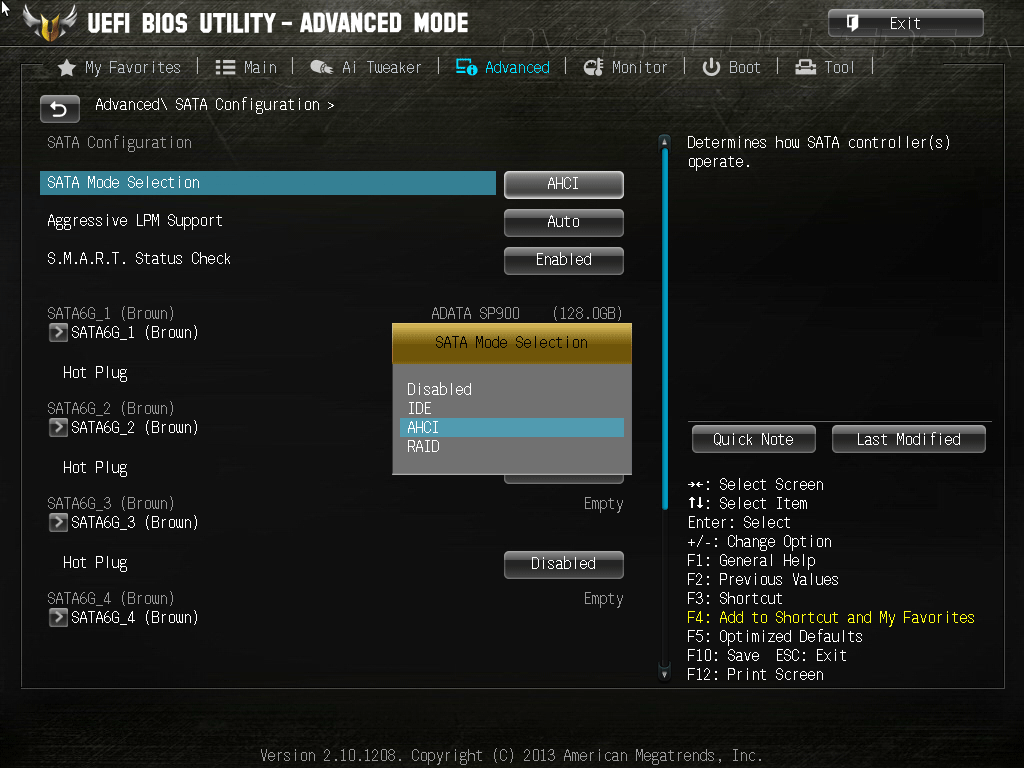

SATA-устройства всё ещё могут работать в совместимом с IDE режиме.

UEFI Setup ASUS Gryphon Z87

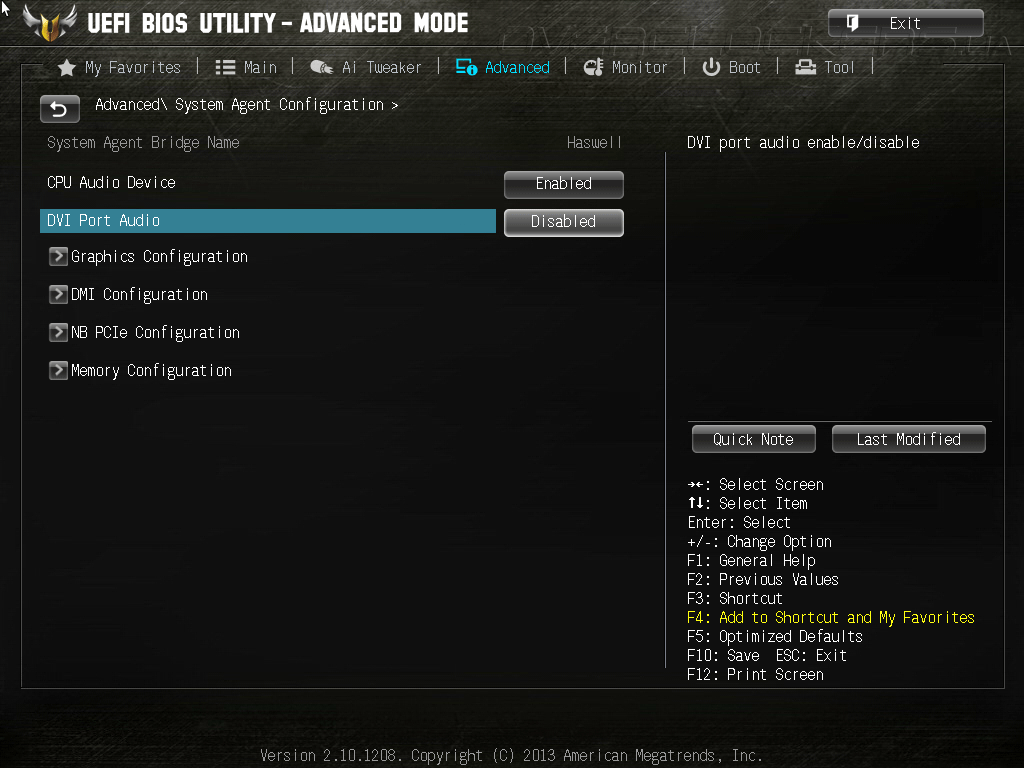

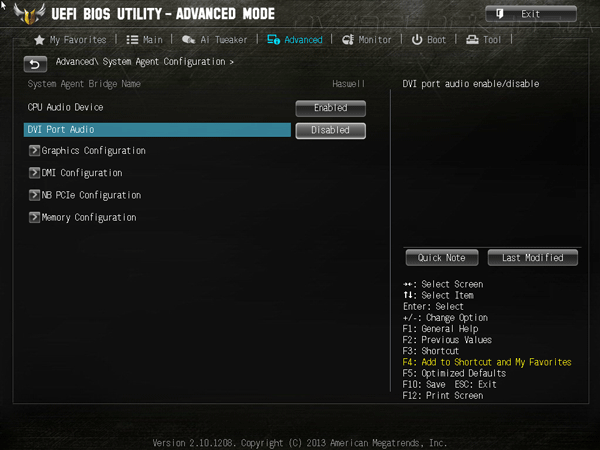

System Agent Configuration позволяет направить аудиопоток через DVI-порт, включить поддержку мультимониторных конфигураций, установить приоритет загрузки среди видеоадаптеров, ограничить пропускную способность PCI-E x16.

UEFI Setup ASUS Gryphon Z87

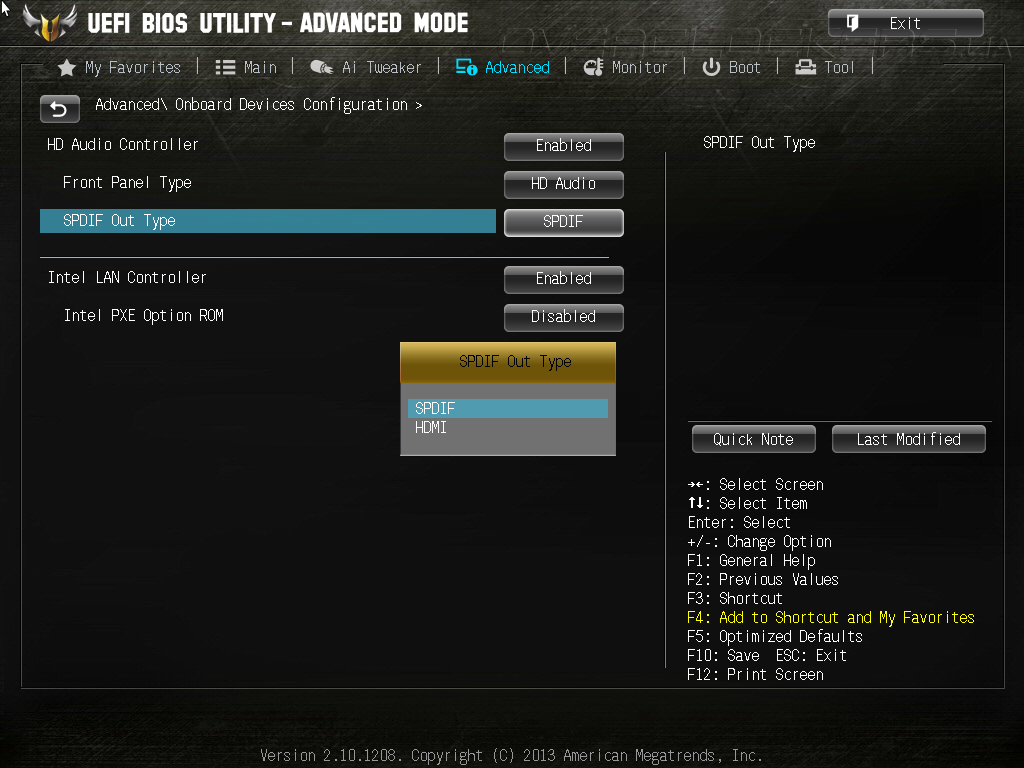

Организовать звук на выходе HDMI можно в настройках HD Audio Controller.

UEFI Setup ASUS Gryphon Z87

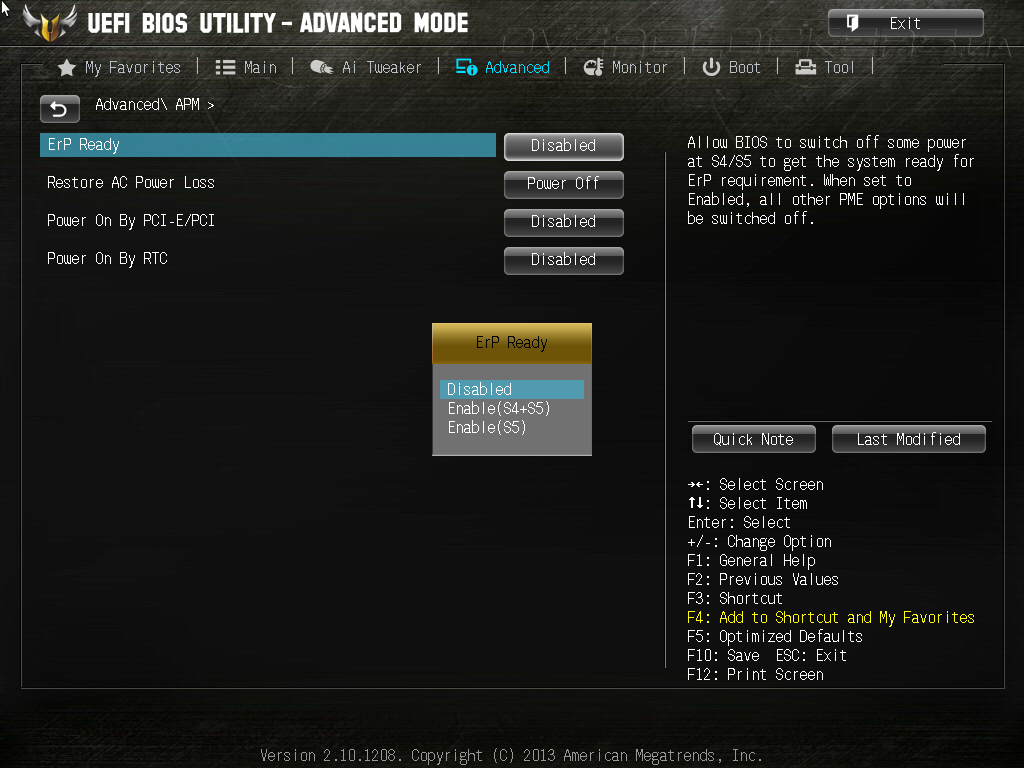

Настройки ErP находятся в разделе APM.

UEFI Setup ASUS Gryphon Z87

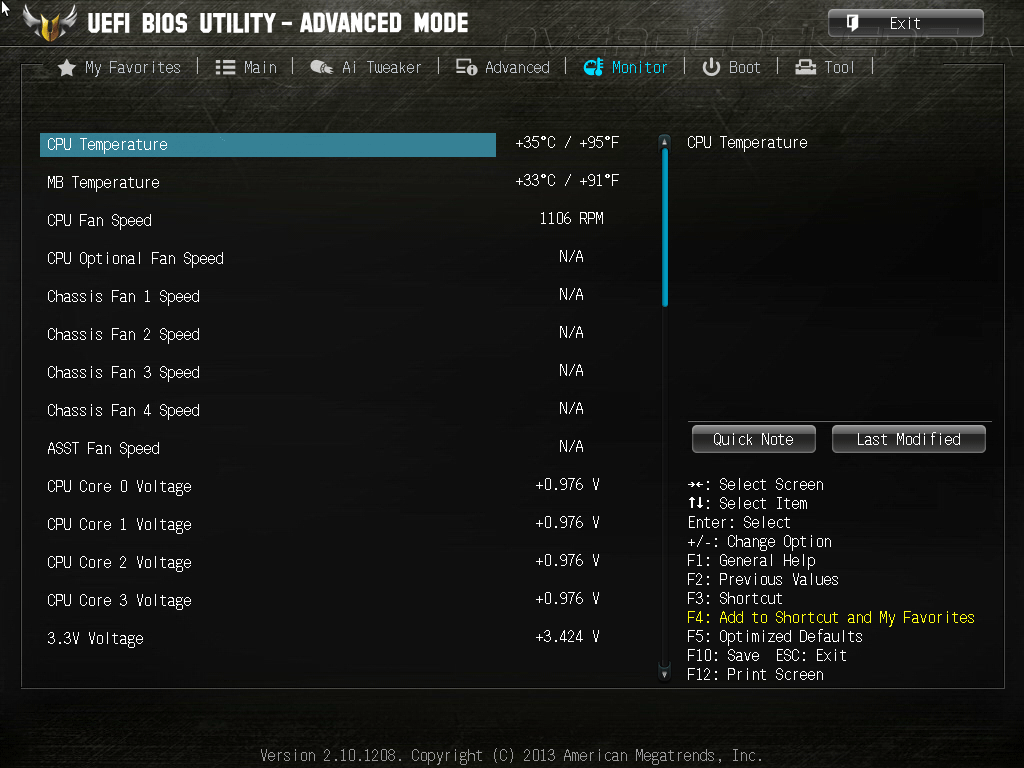

Перейдём к разделу Monitor. Здесь находятся данные о действующих напряжениях в системе, оборотах всех семи вентиляторов, а также выбор профилей со сценариями их работы.

UEFI Setup ASUS Gryphon Z87

Обращает на себя внимание пункт с говорящим названием Fan Overtime, который позволяет настроить работу вентиляторов после выключения системы (речь в справочном поле идёт о двух) с целью удаления избытков тёплого воздуха из корпуса.

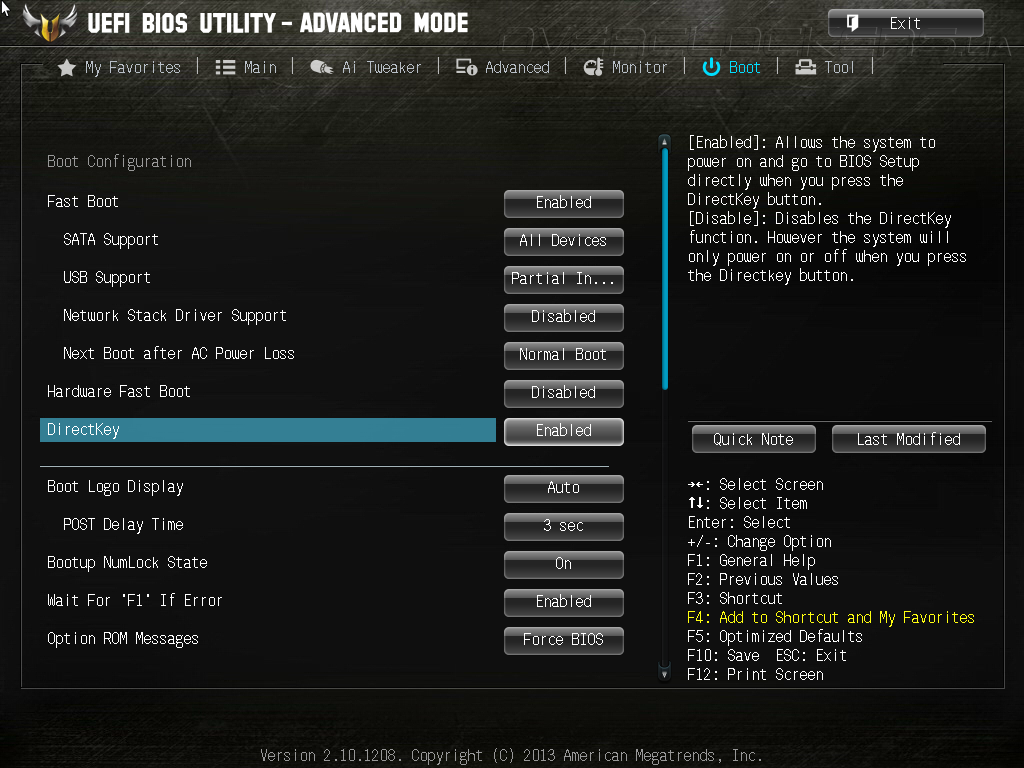

Поскольку плата не обладает отдельной кнопкой включения, эту роль может перенять на себя DirectKey, если внести соответствующие изменения, которые доступны в разделе Boot.

UEFI Setup ASUS Gryphon Z87

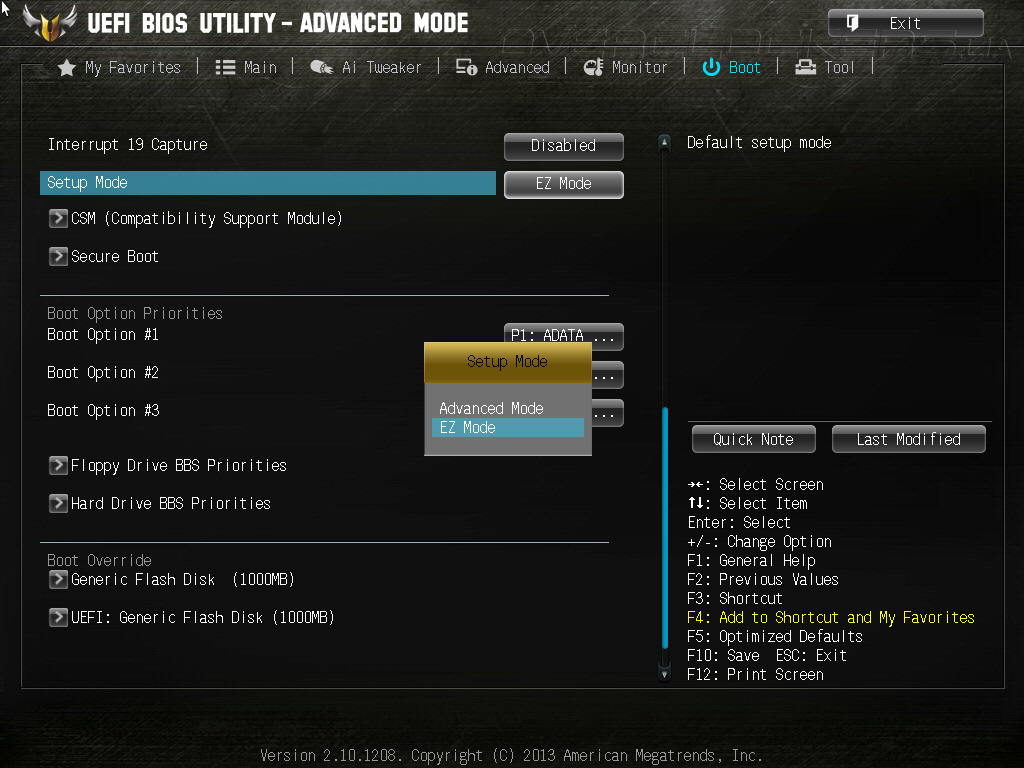

Здесь также можно выбрать режим отображения меню UEFI по умолчанию.

UEFI Setup ASUS Gryphon Z87

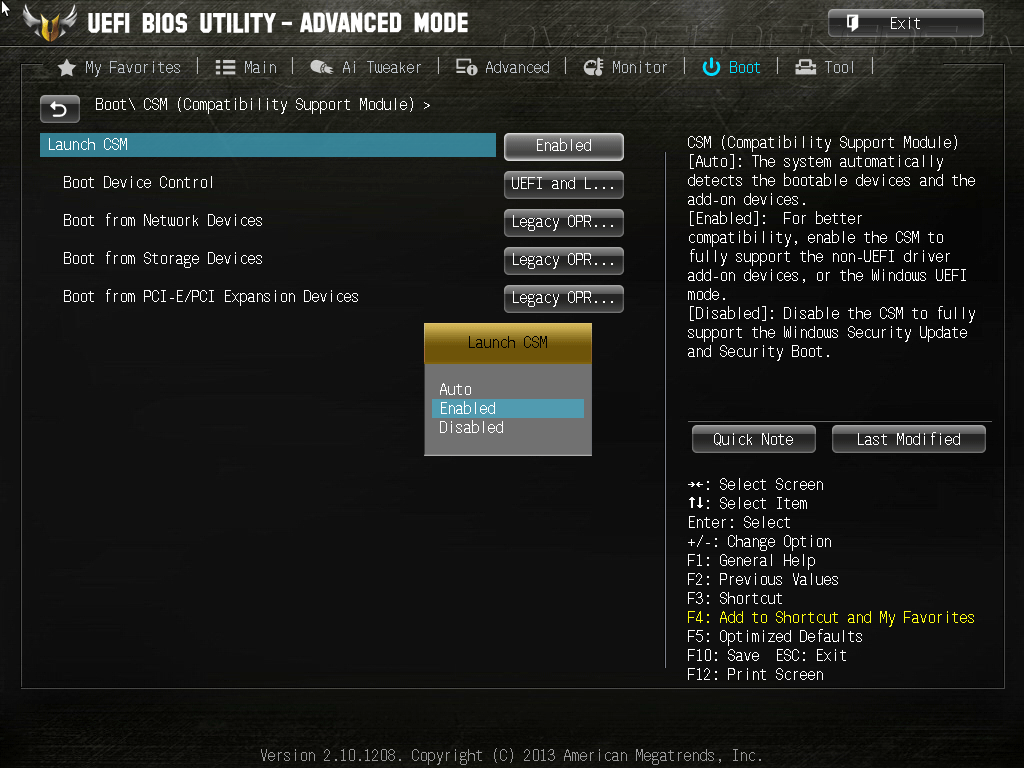

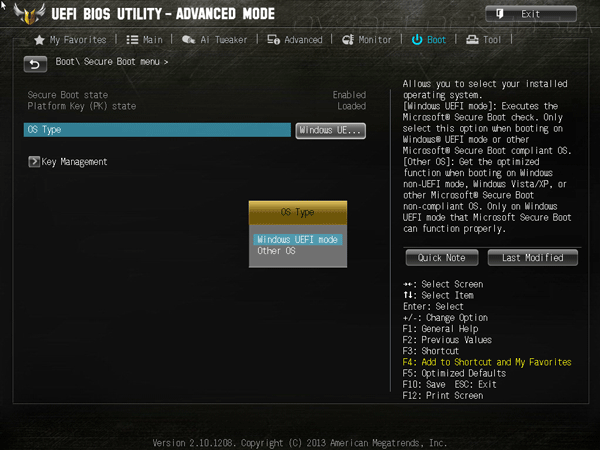

CSM-модуль всё ещё включен для лучшей совместимости с различным оборудованием. UEFI-загрузчик по умолчанию деактивирован — включен более лояльный, что поддерживает в том числе и сторонние (Legacy) ОС.

UEFI Setup ASUS Gryphon Z87

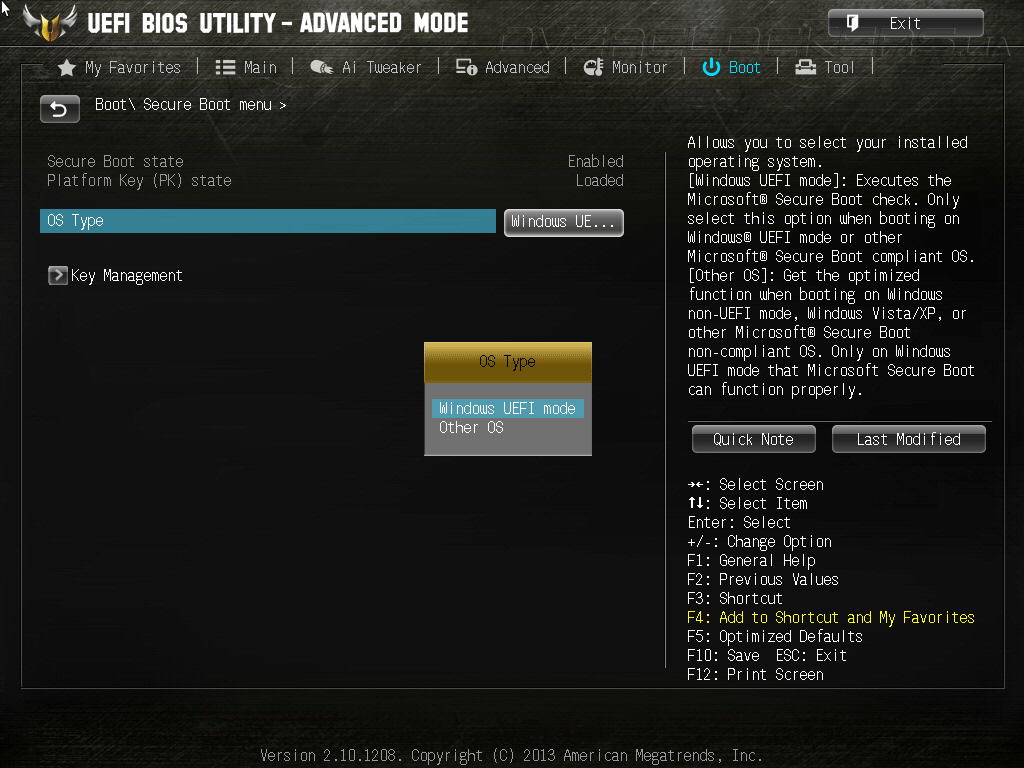

Настройка использования различных ключей безопасности доступна в Secure Boot menu.

UEFI Setup ASUS Gryphon Z87

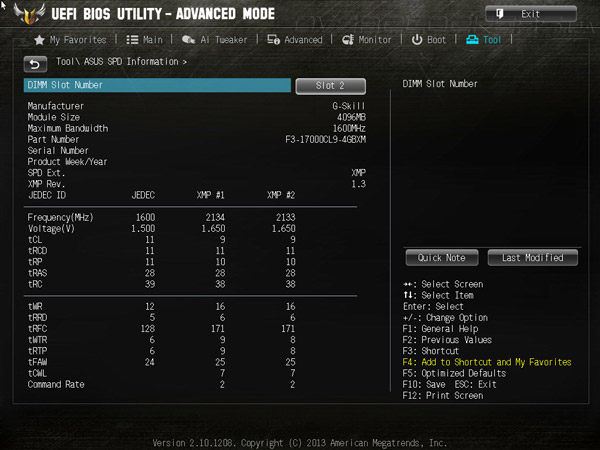

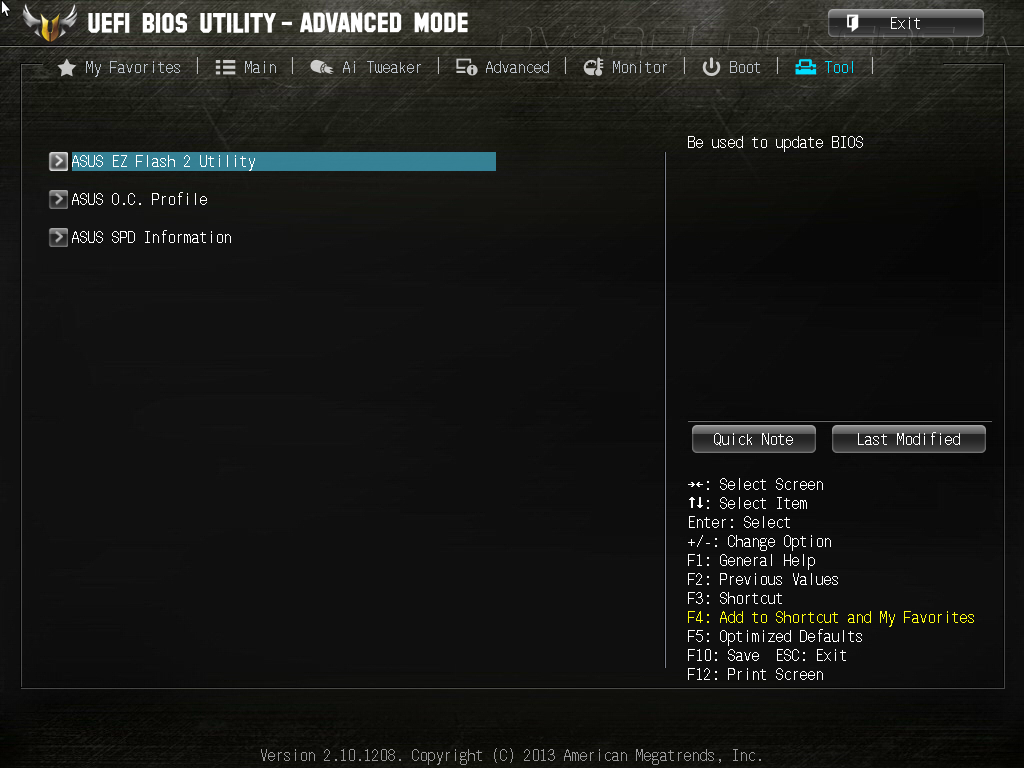

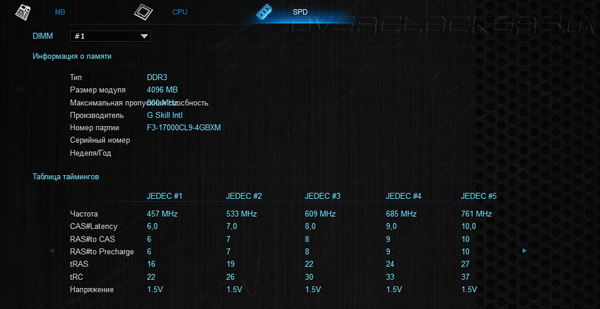

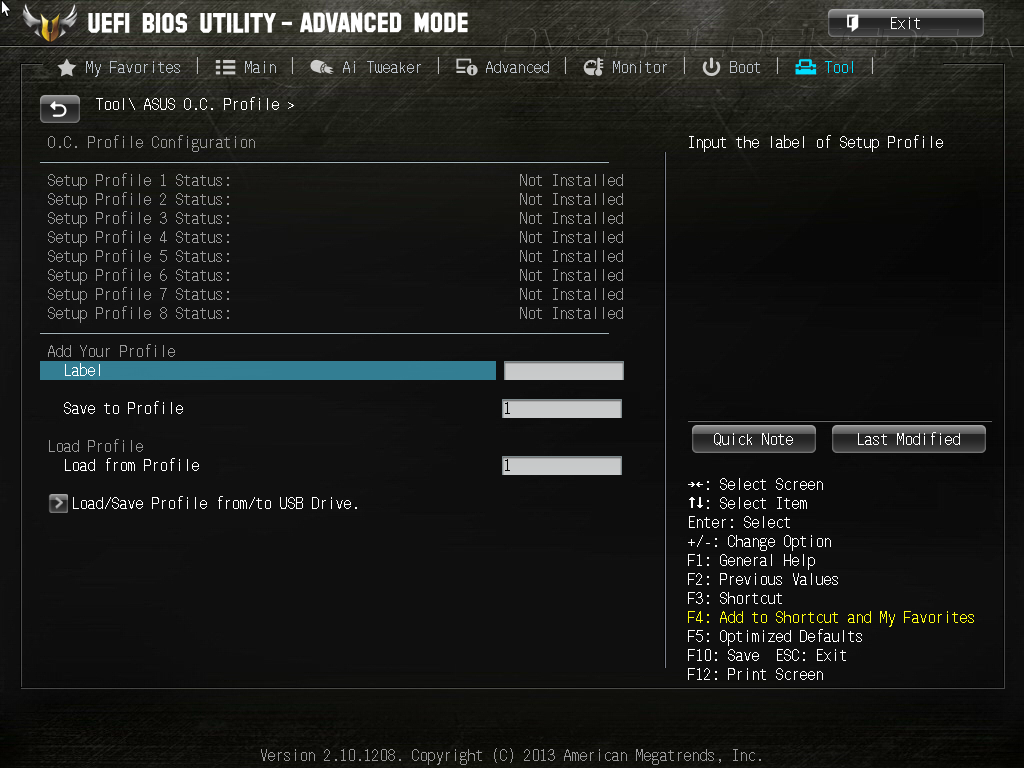

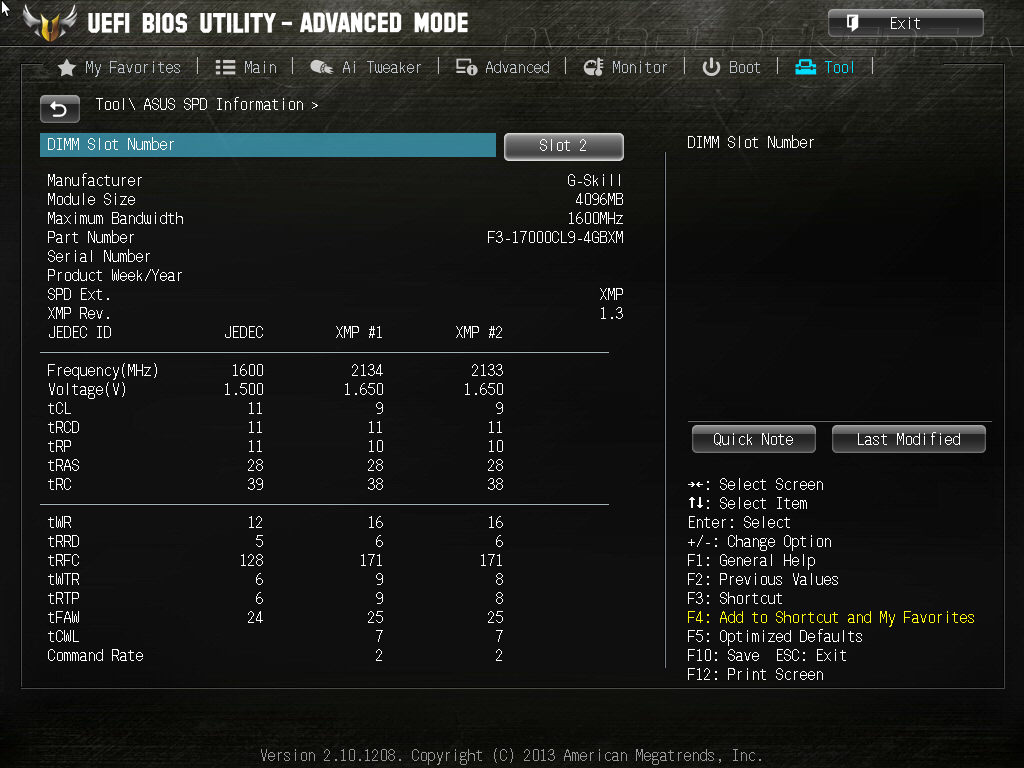

В разделе Tool находятся инструменты, позволяющие: сохранить профиль с настройками в один из восьми слотов (или на внешний накопитель) с заданием при этом метки, обновить прошивку, посмотреть содержимое SPD модулей памяти.

UEFI Setup ASUS Gryphon Z87

UEFI Setup ASUS Gryphon Z87

UEFI Setup ASUS Gryphon Z87

Теперь сосредоточимся на основном разделе UEFI — Ai Tweaker. Нами не были замечены какие-либо усечения или упрощения на фоне более старших плат — Sabertooth Z87 и Z87-Plus.

UEFI Setup ASUS Gryphon Z87

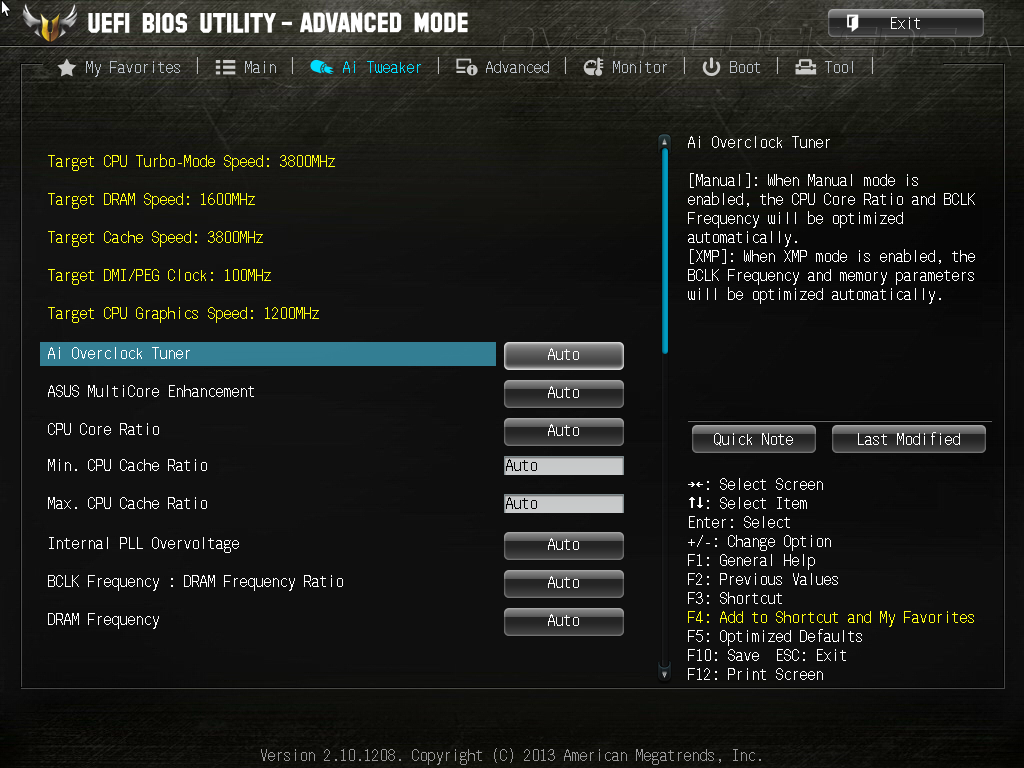

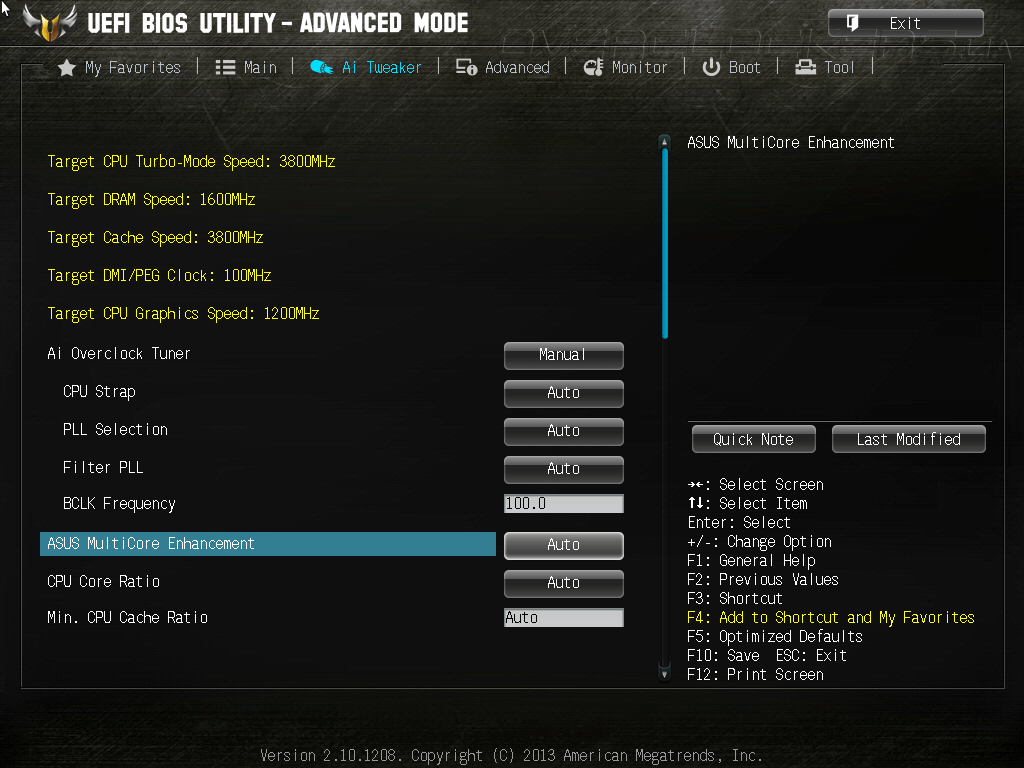

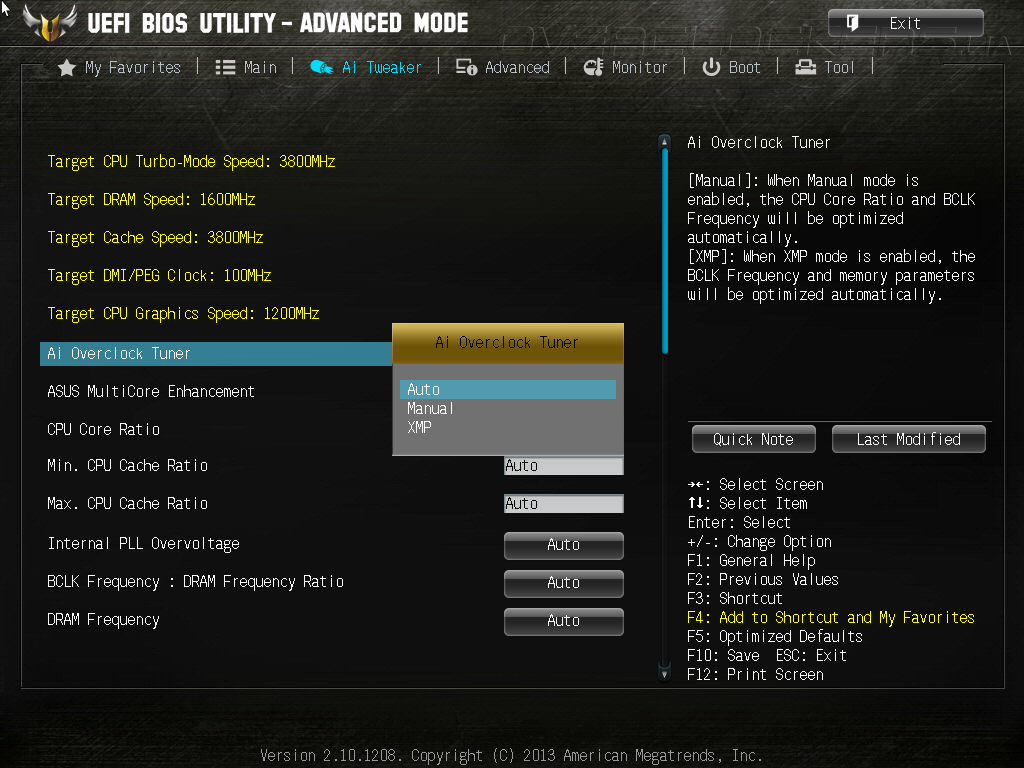

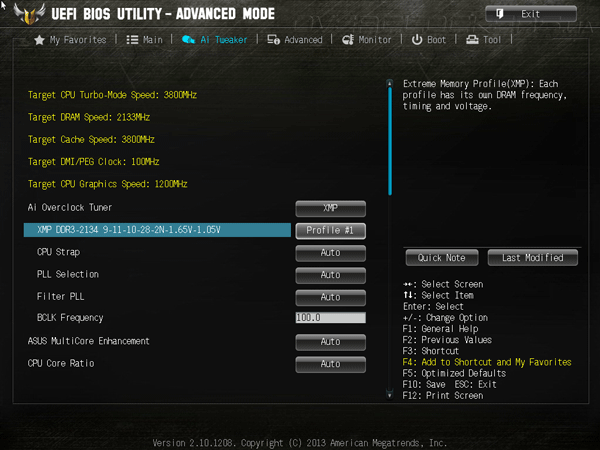

Для начала процедуры разгона необходимо изменить значение поля Ai Overclock Tuner. Помимо ручного режима доступен вариант, когда используется XMP профиль памяти, что снижает количество шагов по тонкой настройке системы.

UEFI Setup ASUS Gryphon Z87

UEFI Setup ASUS Gryphon Z87

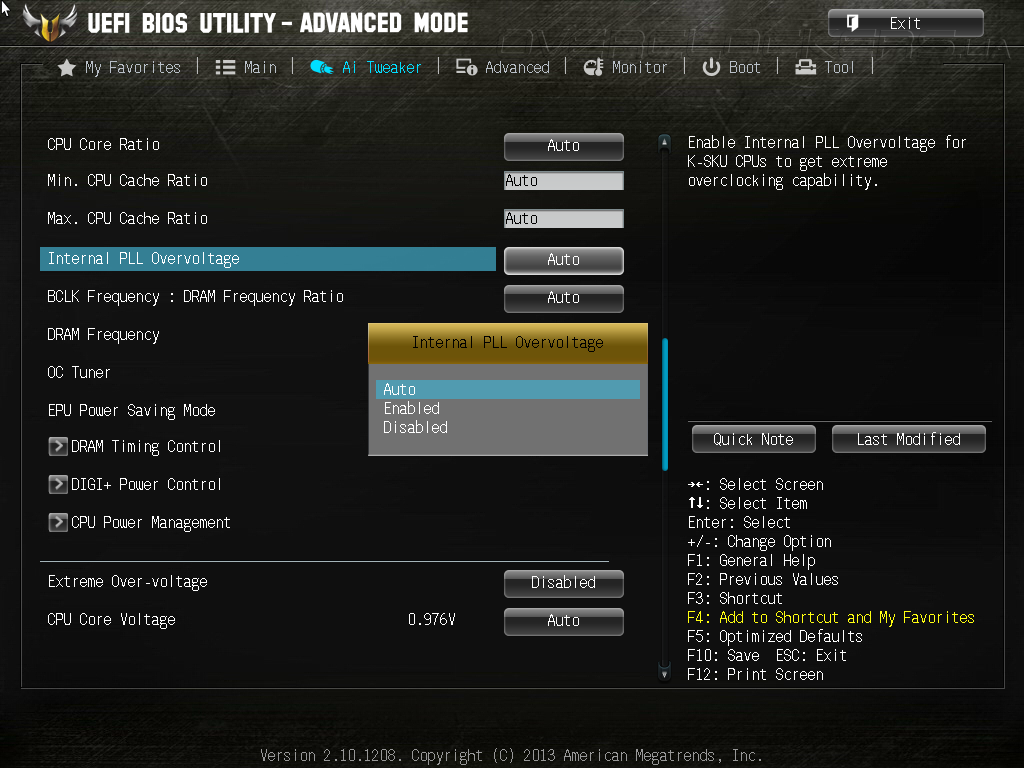

Первыми в очереди идут компоненты, призванные помочь в достижении наибольшей опорной частоты.

UEFI Setup ASUS Gryphon Z87

UEFI Setup ASUS Gryphon Z87

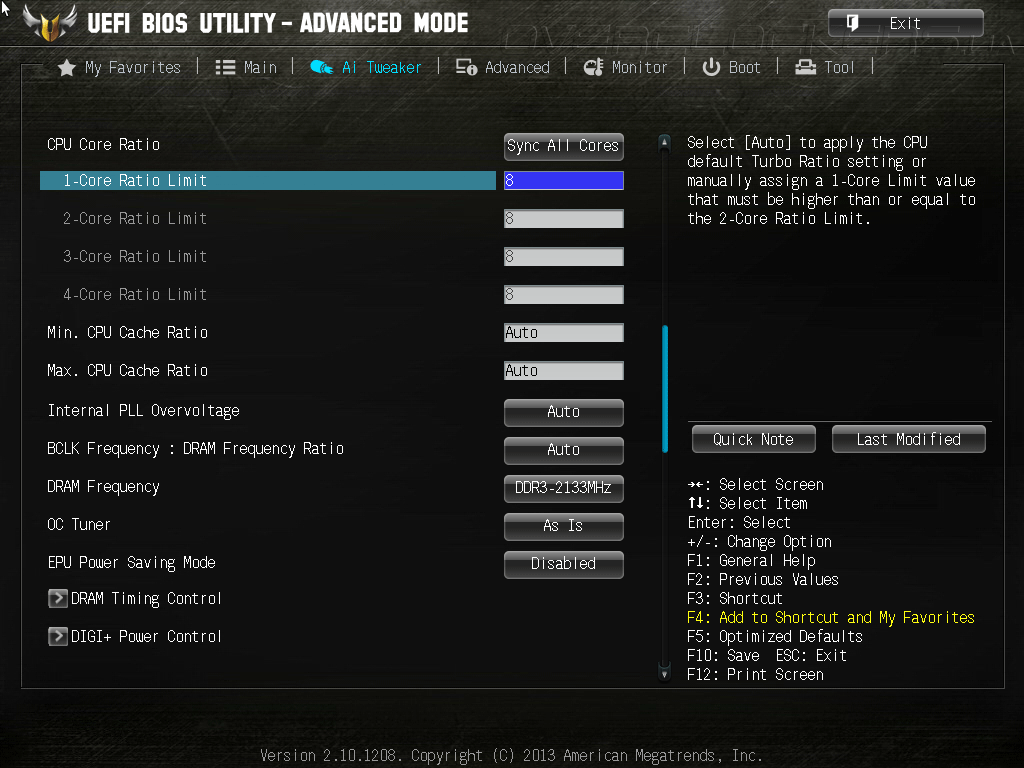

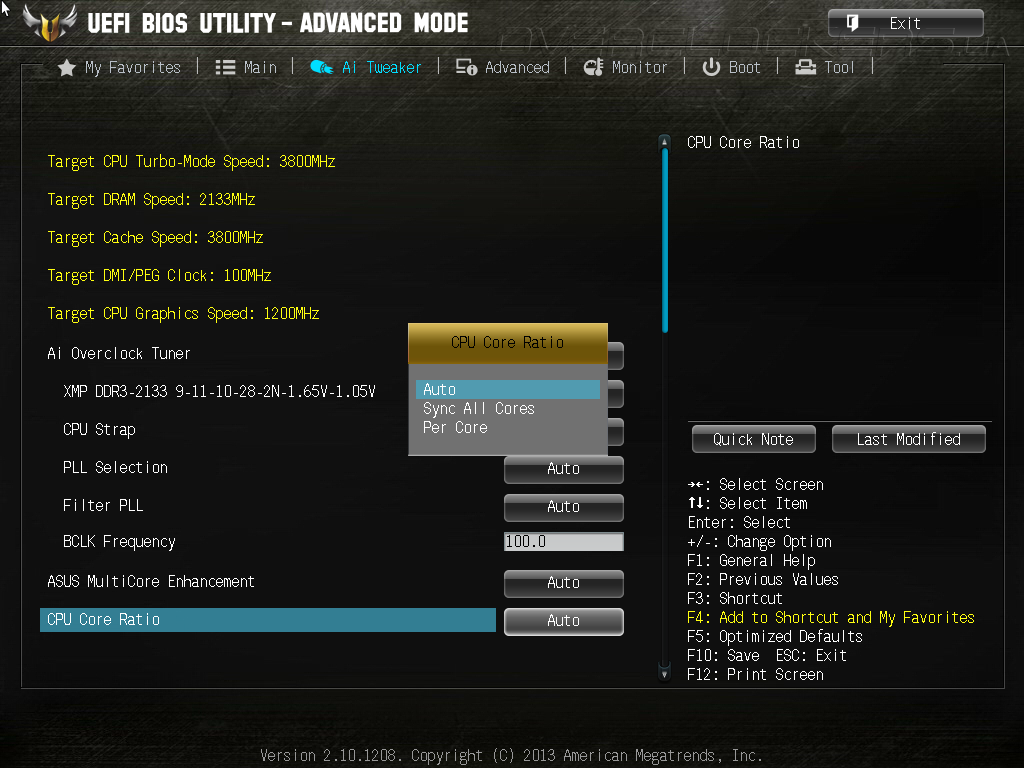

Для настройки частотной формулы ЦП необходимо определиться со способом достижения наибольшего значения. Задать можно множитель, единый для всех ядер и любого типа нагрузки, либо попытаться повысить частоту ещё немного путём указания индивидуальных множителей для каждого из типов нагрузки в режиме Turbo Boost.

UEFI Setup ASUS Gryphon Z87

UEFI Setup ASUS Gryphon Z87

Наибольшая частота оперативной памяти может составить 3200 МГц при базовой частоте 100 МГц.

UEFI Setup ASUS Gryphon Z87

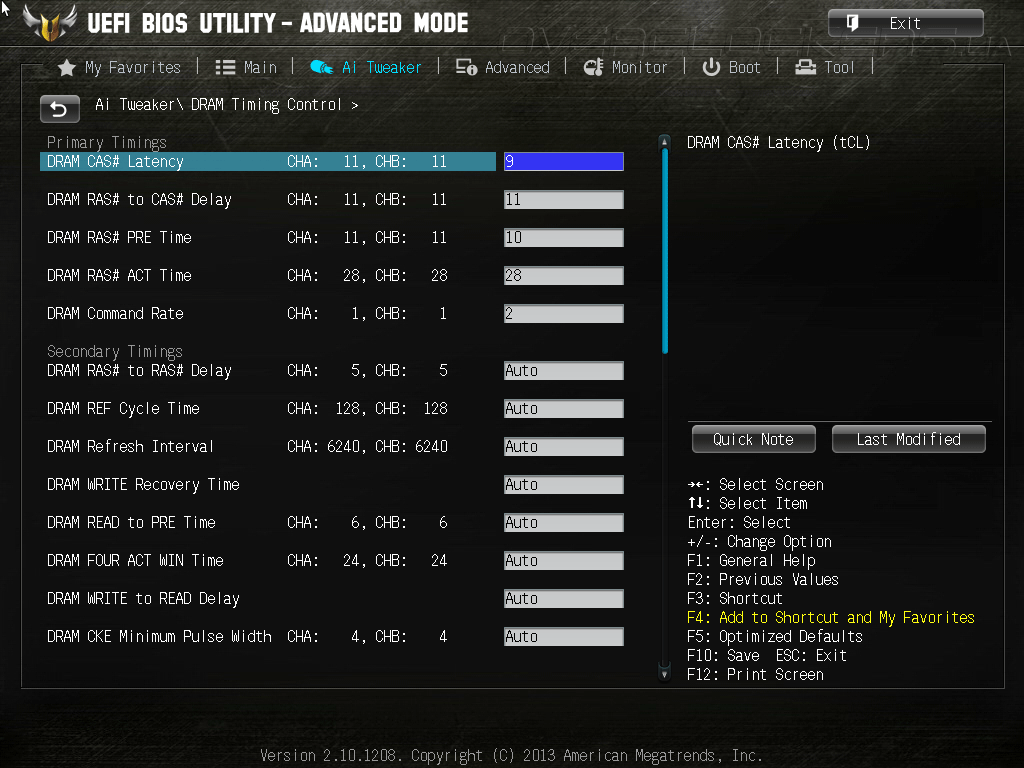

Конфигурация задержек памяти очень богатая.

UEFI Setup ASUS Gryphon Z87

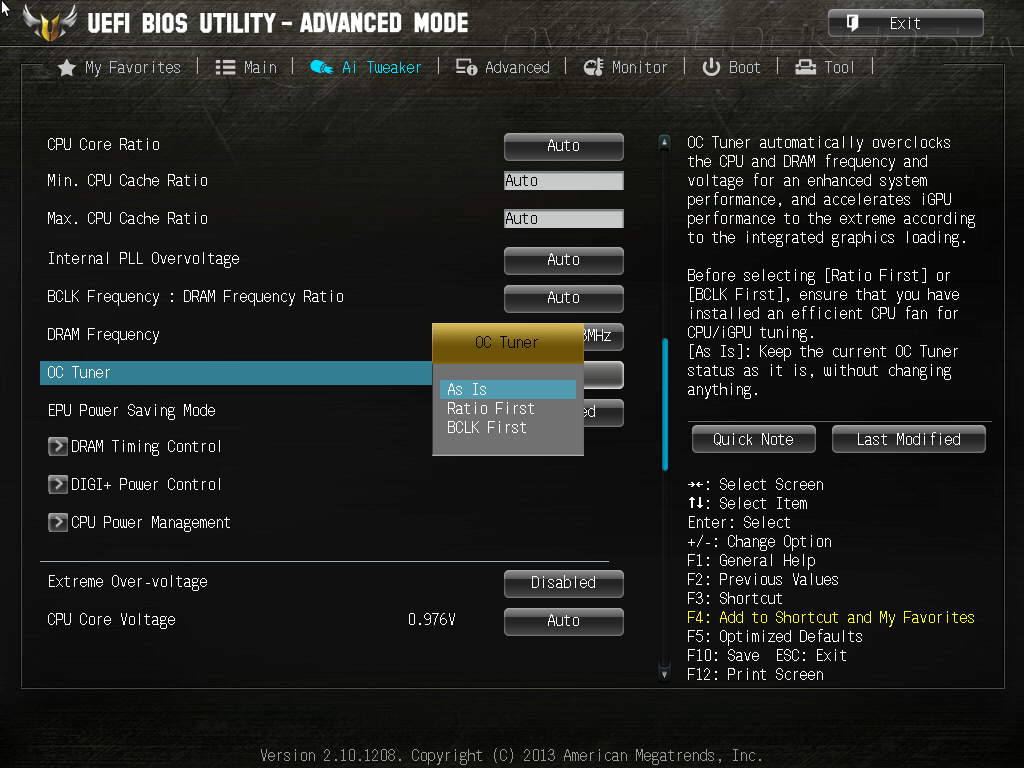

Головной список с параметрами замыкают пункты по автоматическому разгону системы и её переводу в режим уменьшенного энергопотребления.

UEFI Setup ASUS Gryphon Z87

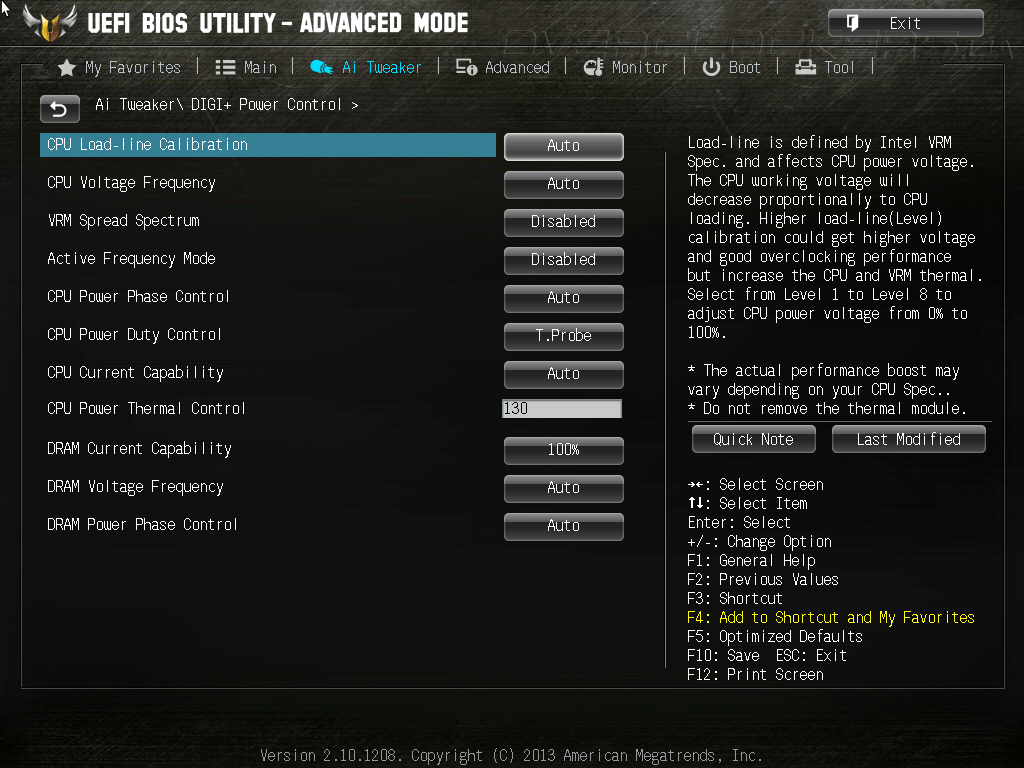

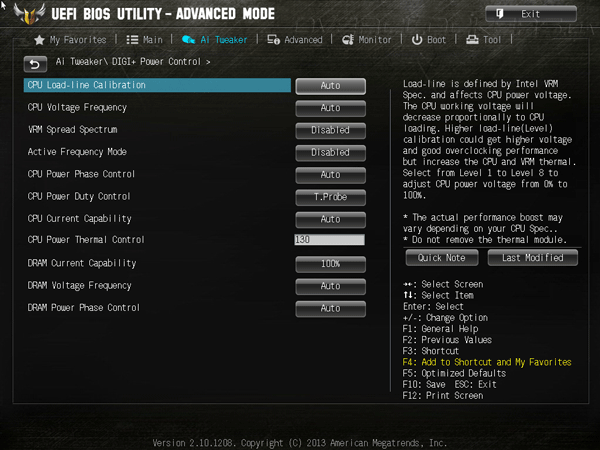

Все настройки подсистем питания процессора и памяти, объединённых под началом DIGI+, идут следующими в списке. В прошлый раз, тестируя ASUS Z87-Plus, нам не потребовалось вмешиваться в их работу.

UEFI Setup ASUS Gryphon Z87

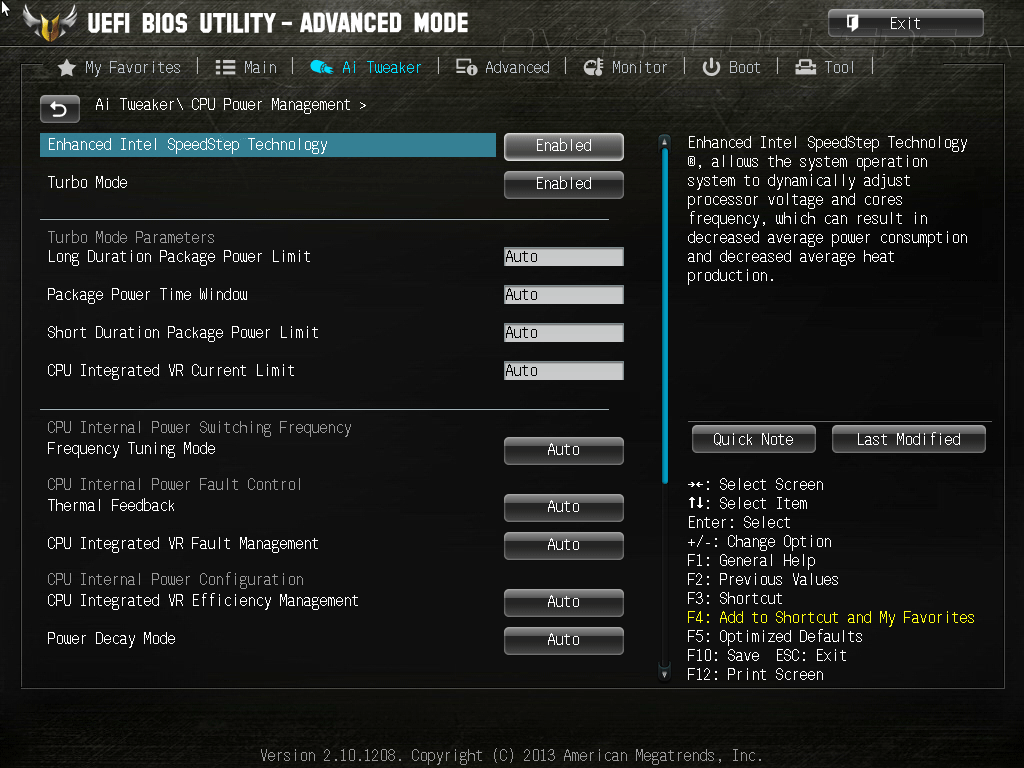

За ними идут тонкие настройки встроенного в ЦП регулятора напряжений CPU Power Manager.

UEFI Setup ASUS Gryphon Z87

Последними в разделе Ai Tweaker следуют поля со значениями напряжений на различных узлах ЦП и платы в целом. Все значения и пределы абсолютно идентичны таковым у платы Z87-Plus.

UEFI Setup ASUS Gryphon Z87

Управление напряжением на ЦП всё также доступно тремя разными способами: Offset, Adaptive и Manual.

UEFI Setup ASUS Gryphon Z87

Сведём все важные параметры в единую таблицу:

Параметр Диапазон регулировки Шаг
BCLK Frequency (МГц) 80–300 0,1
PLL Selection Auto/LC PLL/SB PLL
Filter PLL Auto/Low BCLK Mode/High BCLK Mode
Internal PLL Overvoltage Auto/Enabled/Disabled
CPU Core Ratio (Multiplier) 8–80 1
CPU Load-line Calibration Auto/Level1…8 1
CPU Current Capability (%) Auto/100…140 10
CPU Power Thermal Control 130–151 1
CPU Core Voltage Override (В) 0,001–1,92 0,001
CPU Input Voltage (B) 0,8–3,04 0,01
CPU Cache Ratio (Multiplier) 8–80 1
CPU Cache Voltage Override (В) 0,001–1,92 0,001
DRAM Frequency (МГц) 1400–3000, 800–3200 200, 266
DRAM Current Capability (%) 100–130 10
DRAM Power Phase Control Auto/Optimized/Extreme
DRAM Voltage (B) 1,20–1,92 0,005
CPU System Agent Voltage Offset (В) (+/–) 0,001–0,999 0,001
PCH Core Voltage (В) 0,70–1,50 0,0125
PCH VLX Voltage (В) 1,20–2,00 0,0125
VTTDDR Voltage (В) 0,60–1,00 0,0125
Max. CPU Graphics Ratio (Multiplier) 8 (by CPU) –60 1
CPU Graphics Voltage Override (В) 0,001–1,92 0,001

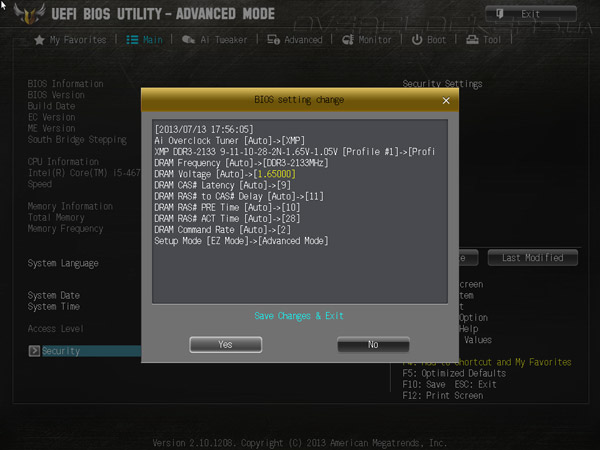

Напомним, что теперь все произведённые изменения можно будет проконтролировать перед их окончательным сохранением и перезагрузкой системы.

UEFI Setup ASUS Gryphon Z87

Опираясь на идентичные возможности VRM и UEFI по части Ai Tweaker плат Z87-Plus и сегодняшней — Gryphon Z87 — можно предположить полное повторение результатов разгона нашего образца Core i5-4670K, и даже, быть может, идентичность результатов сводного тестирования производительности.


Комплектное ПО

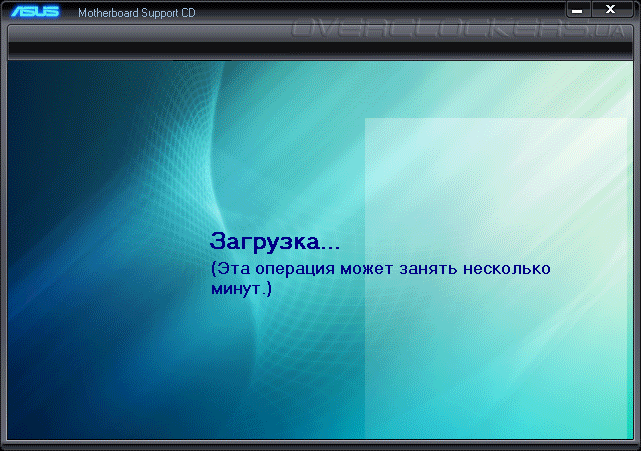

Оформление и содержимое сопровождающего продукт компакт-диска чем-либо особенным не отличается.

ASUS Gryphon Z87

Использование ASUS InstAll проходит без проблем — перед нами оказывается список драйверов и ПО, среди которых необходимо отметить интересующие нас продукты. После чего мастер самостоятельно произведёт их установку без лишних диалоговых окон.

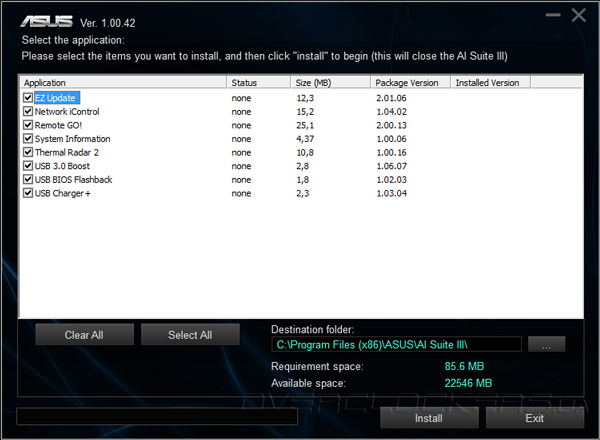

AI Suite третьей ревизии единит в себе комплект утилит, позволяющих максимально реализовать потенциал платы путём тонкой настройки разнообразных модулей, размещенных на ней. Установка проходит в видимом режиме так, чтобы можно было отказаться от ненужных для пользователя частей утилиты.

ASUS AI Suite 3

Состав и внешний вид абсолютно совпадают с таковыми из обзора Sabertooth Z87.

ASUS AI Suite 3

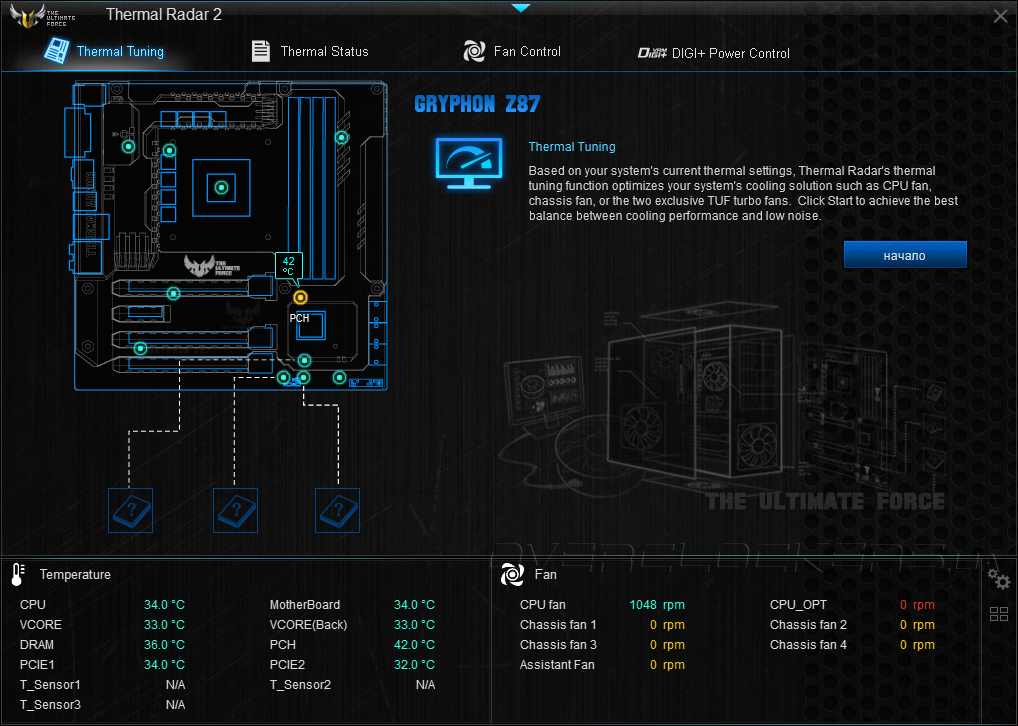

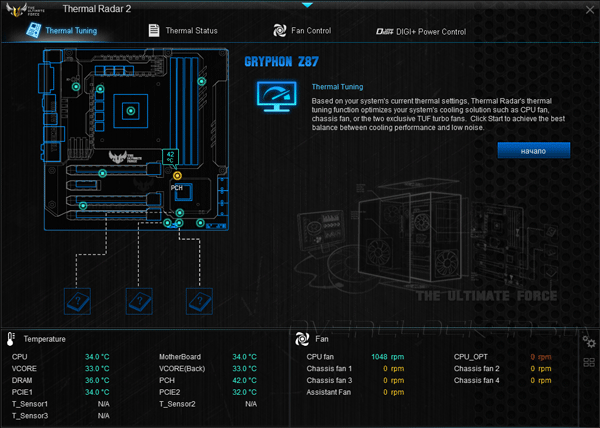

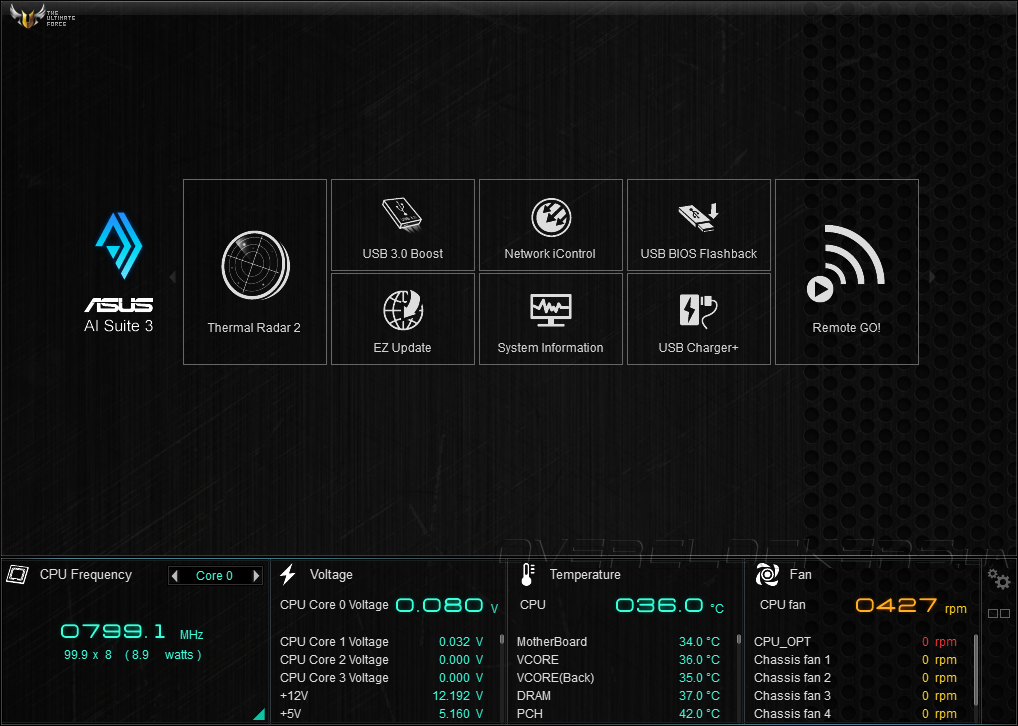

Центральное место в главном окне комплекса отведено под пиктограммы отдельных утилит, среди которых наиболее интересная Thermal Radar 2. Нижняя часть заполнена различной информацией, собираемой с датчиков платы. На плате предустановлены восемь термодатчиков, ещё три термопары поставляются в комплекте с Gryphon Armor Kit.

ASUS AI Suite 3

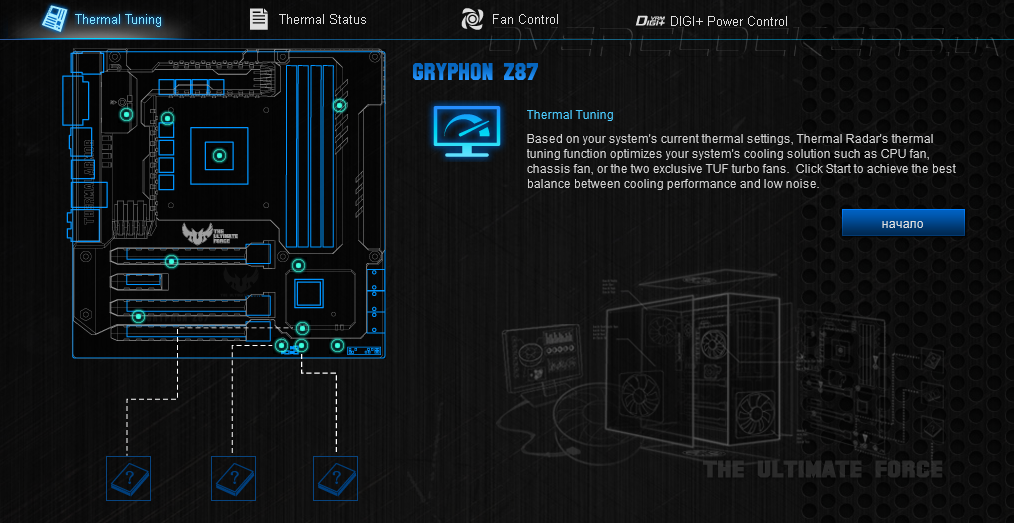

Первая вкладка — Thermal Tuning — позволяет настроить работу всех охладителей системы. Для этого по нажатию лаконичной кнопки «Начало» запускается мастер.

ASUS AI Suite 3

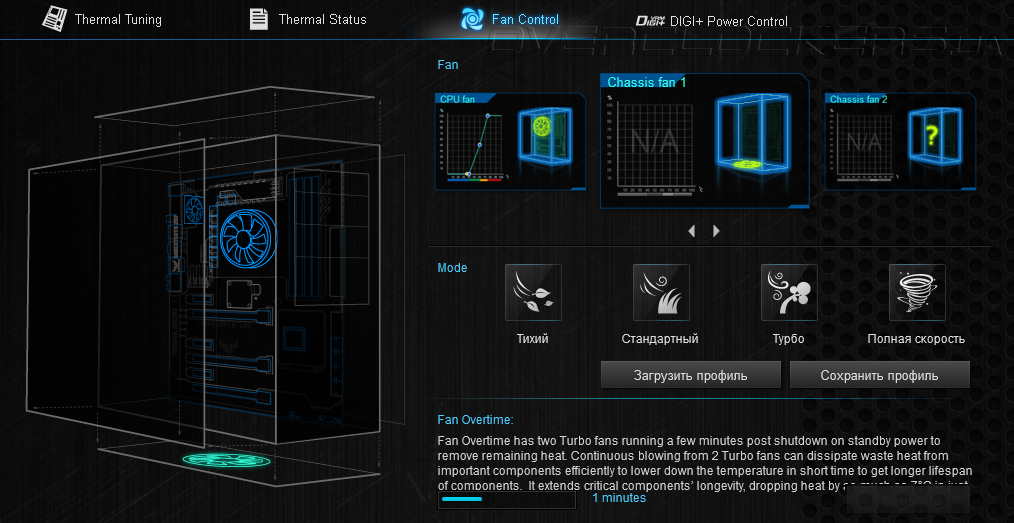

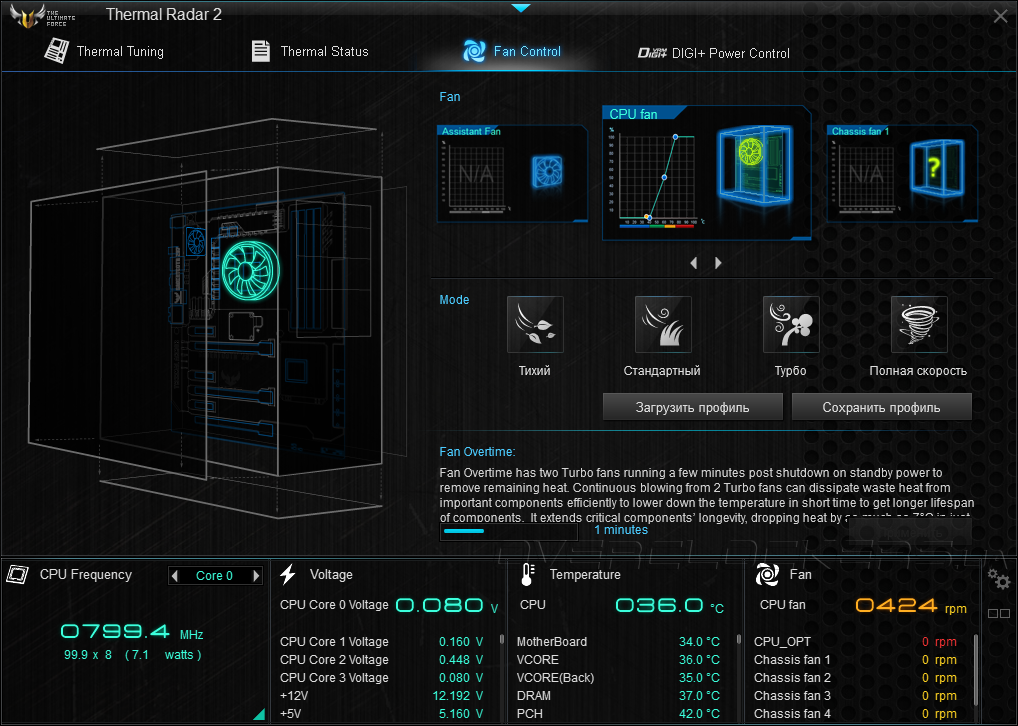

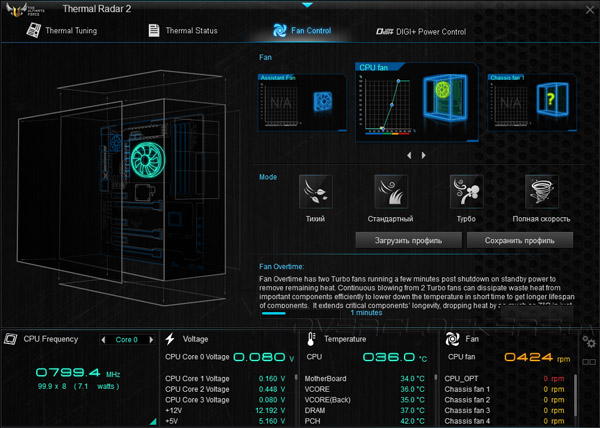

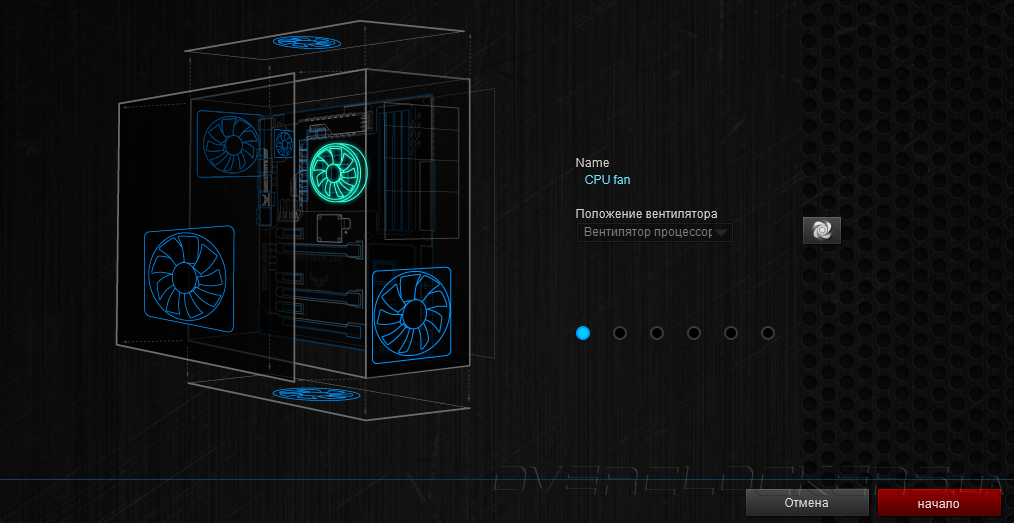

Для подбора оптимальных алгоритмов охлаждения все вентиляторы уже должны быть подключены и правильно указаны их положения. Правда, этим следует заниматься в третьем пункте меню Fan Control.

ASUS AI Suite 3

Именно там предоставлены все инструменты по правильной схематической нумерации охладителей и последующему редактированию сценариев их работы.

ASUS AI Suite 3

Полную процедуру выбора и настройки мы описывали в прошлом обзоре ASUS Z87-Plus, здесь же она полностью идентична. В качестве примера использовался трёхконтактный 120-мм вентилятор, подключенный к гнезду CHA_FAN1.

ASUS AI Suite 3

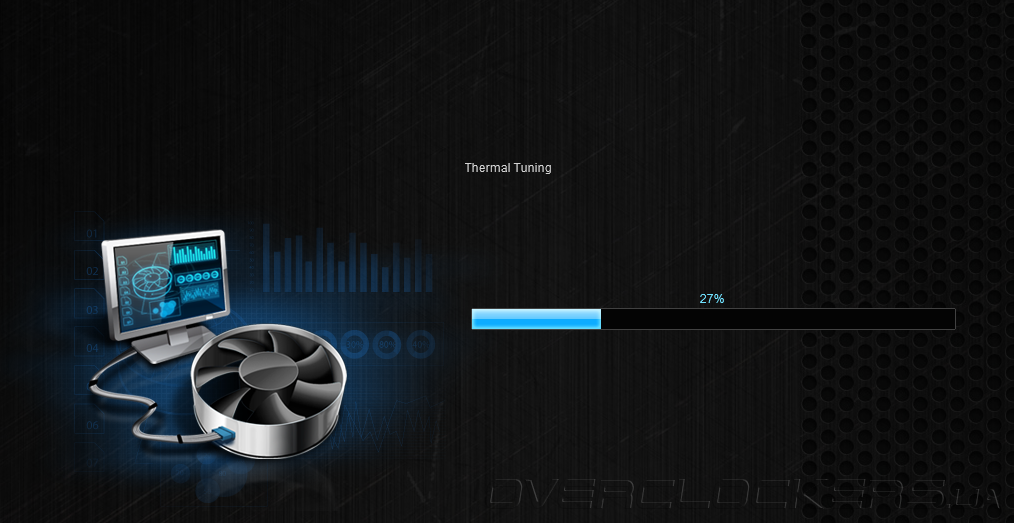

Когда все вентиляторы наконец подключены и правильно представлены системе, можно вернуться к Thermal Tuning и произвести автоматическую настройку их работы.

ASUS AI Suite 3

В это время создаётся «паспорт» для каждого из них, причём измерения происходят в один заход.

ASUS AI Suite 3

ASUS AI Suite 3

Теперь можно вносить собственные коррективы в созданные сценарии их работы.

ASUS AI Suite 3

ASUS AI Suite 3

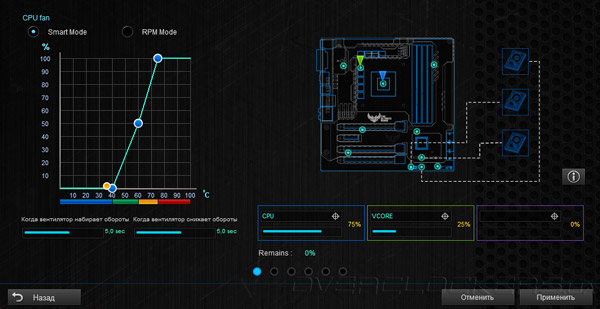

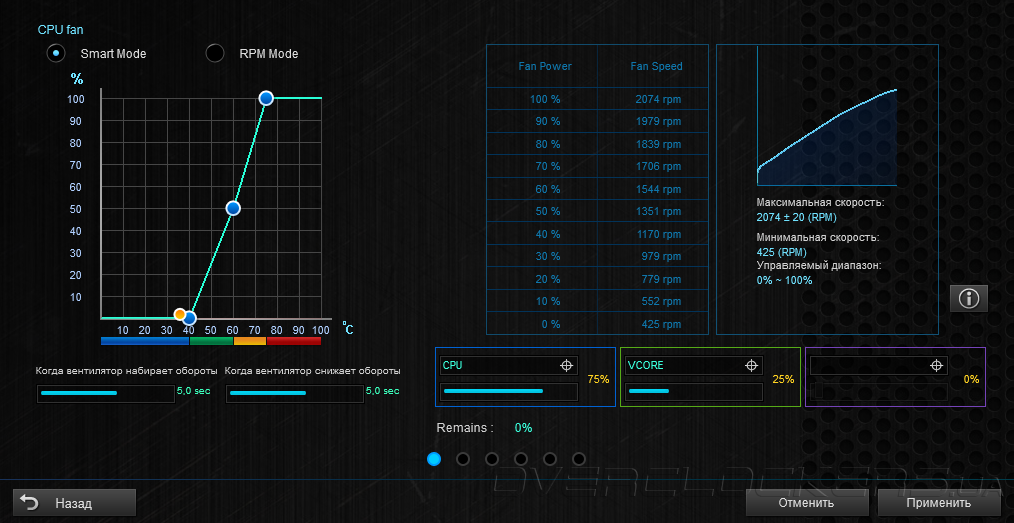

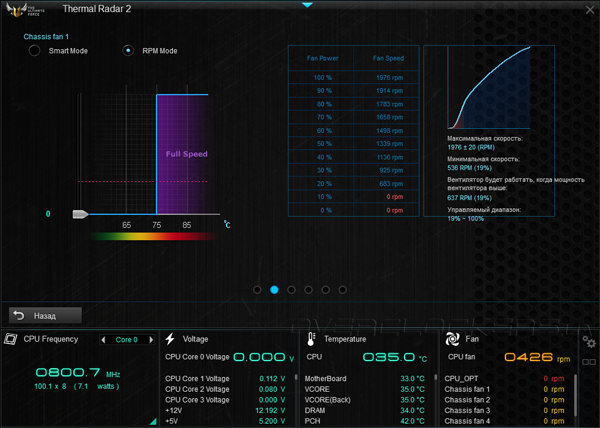

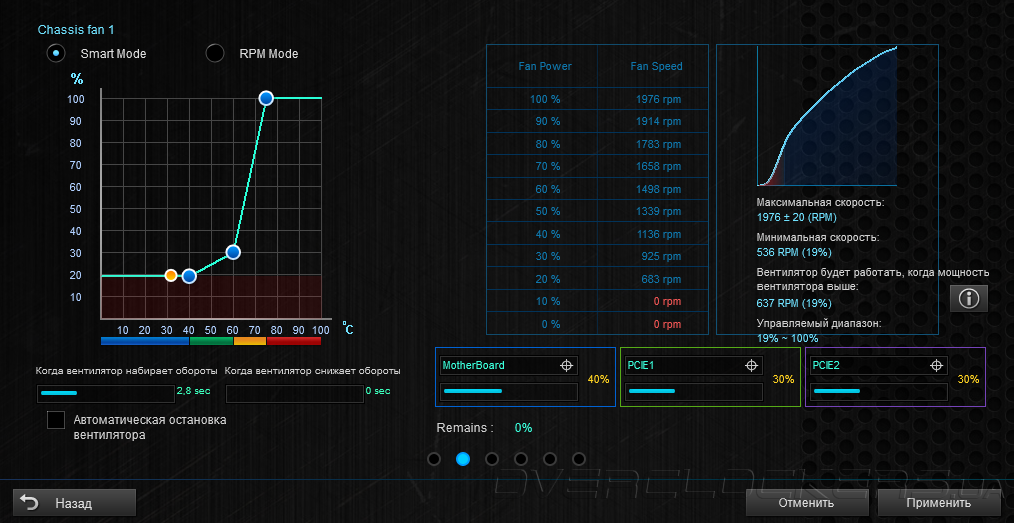

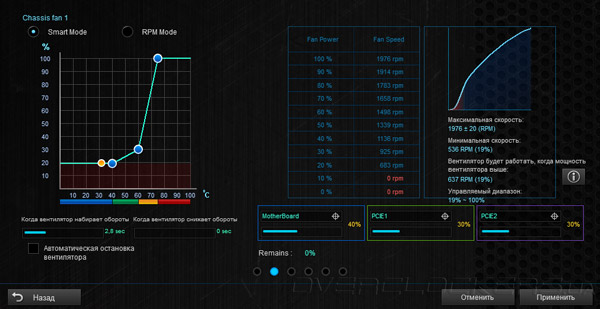

Всё так же доступны два сценария — автоматический Smart Mode и RPM Mode, в котором обороты фиксируются на определенном уровне до момента выхода температуры за пределы 75 °C. Очевидно, в этом способе речь идёт исключительно о температуре процессора.

ASUS AI Suite 3

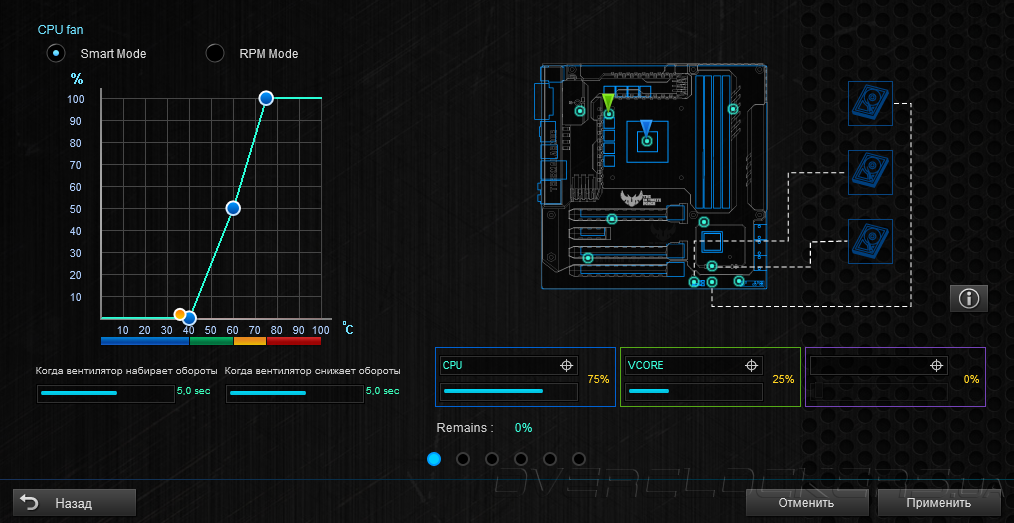

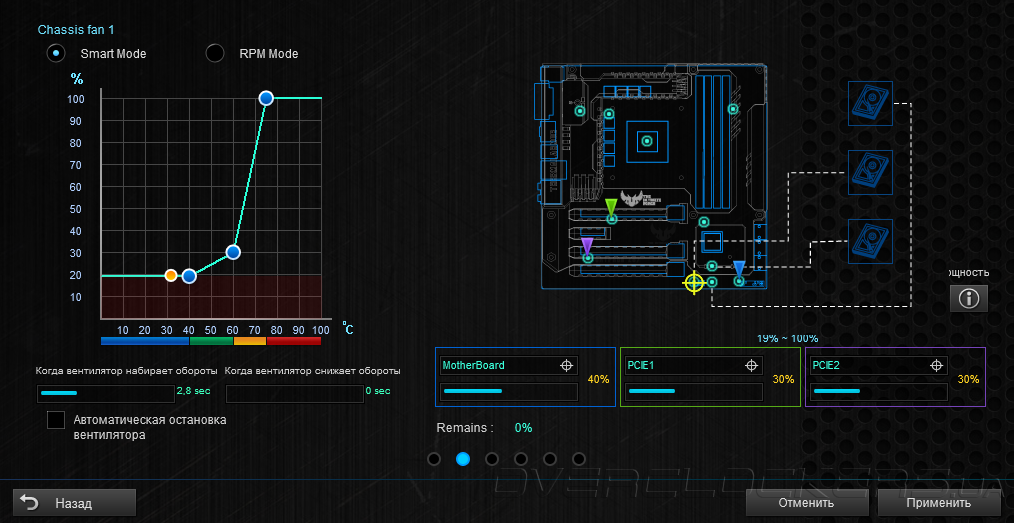

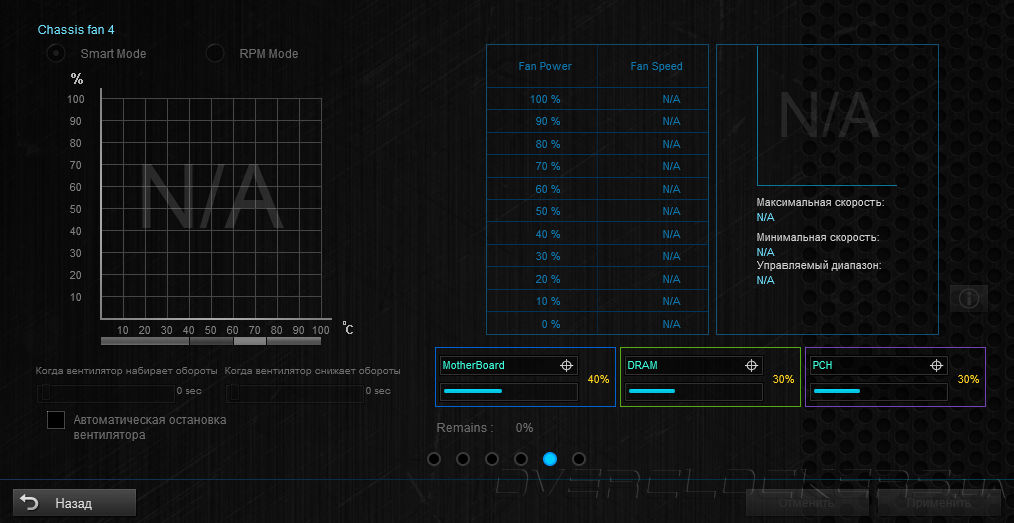

Для автоматического режима степень влияния на суммарную температуру можно изменить путём выбора (до) трёх температурных датчиков и задания важности каждого из них в процентном соотношении. Для каждого из вентиляторов по умолчанию уже определены различные показатели и соответствующие датчики.

ASUS AI Suite 3

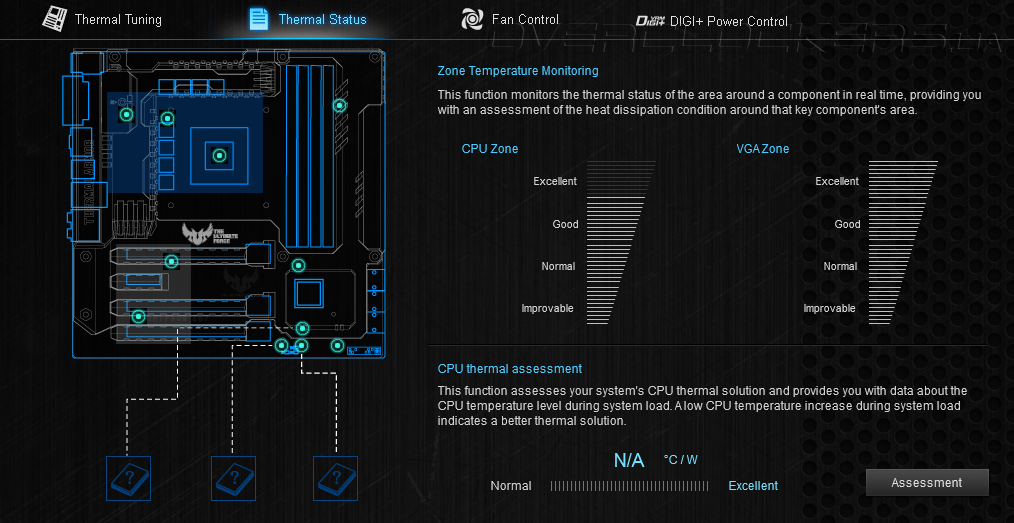

После выполнения всех настроек рационально перейти во вторую вкладку Thermal Status. Здесь можно произвести оценку привнесённых изменений, которая запускается единственной кнопкой Assessment.

ASUS AI Suite 3

Процедура настройки пока ещё немного путанная, но в то же время такого функционала и близко нет ни у одного из конкурирующих продуктов.

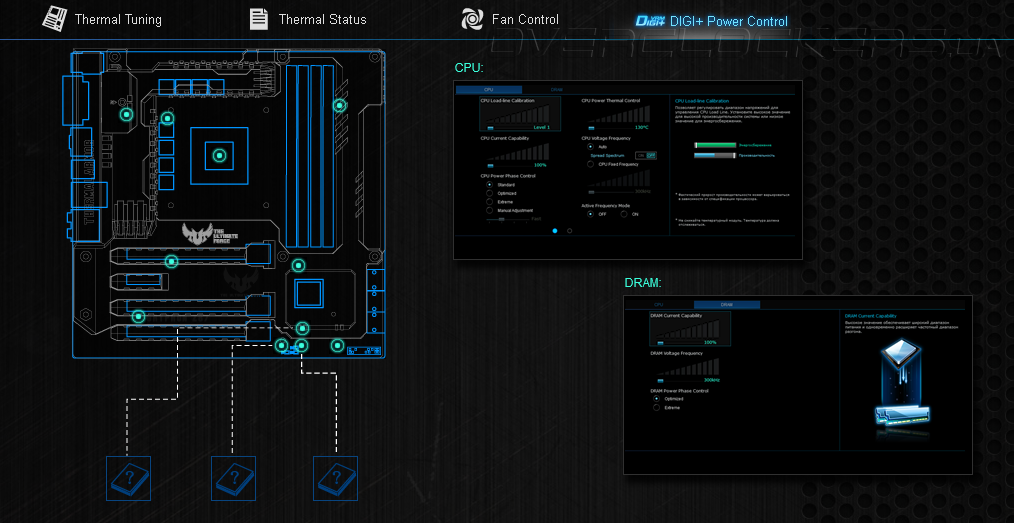

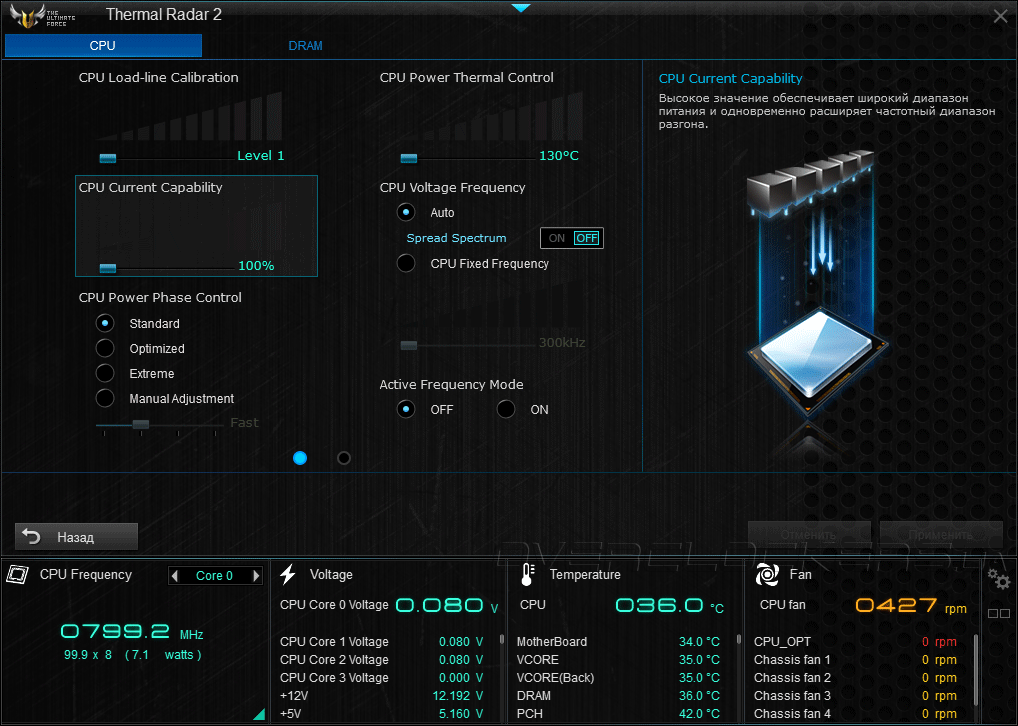

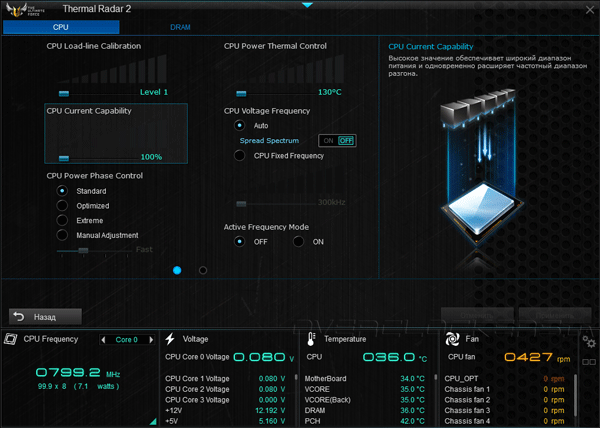

Последняя вкладка является отголоском утилит, функциональность которых была направлена на визуализацию процедуры разгона системы. Речь о DIGI+ Power Control, в середине которой расположены две страницы — CPU и RAM.

ASUS AI Suite 3

ASUS AI Suite 3

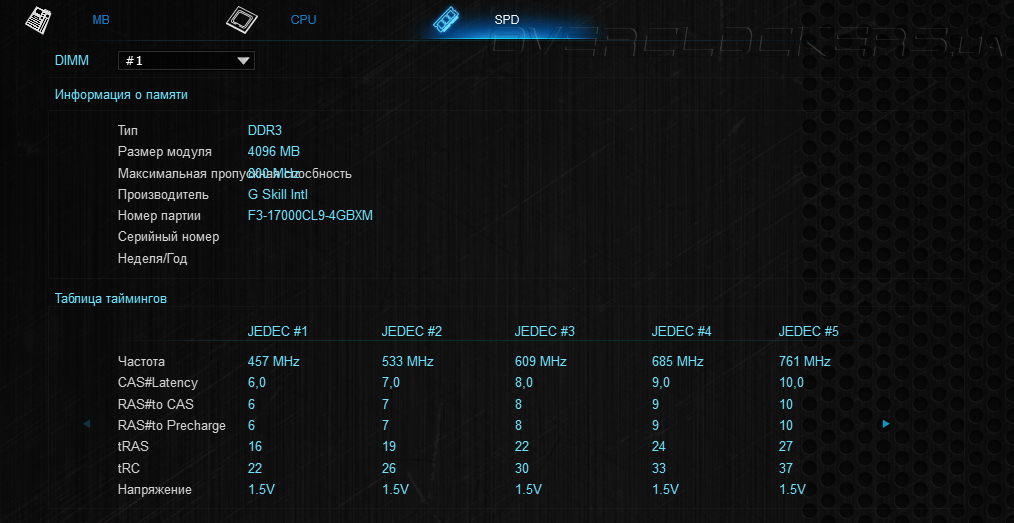

Завершая обзор программной части не можем не проверить корректность информации о системе, доступной из комплекса AI Suite 3. Здесь всё оказалось в полном порядке. Возможности набора оперативной памяти, тип процессора и версия прошивки самой платы оказались верными.

ASUS AI Suite 3
