Обзор материнской платы ASUS EX-A320M Gaming серии Expedition. Стабильная работа Ryzen 7 2700X с ускорением и разгон памяти

Возможности UEFI

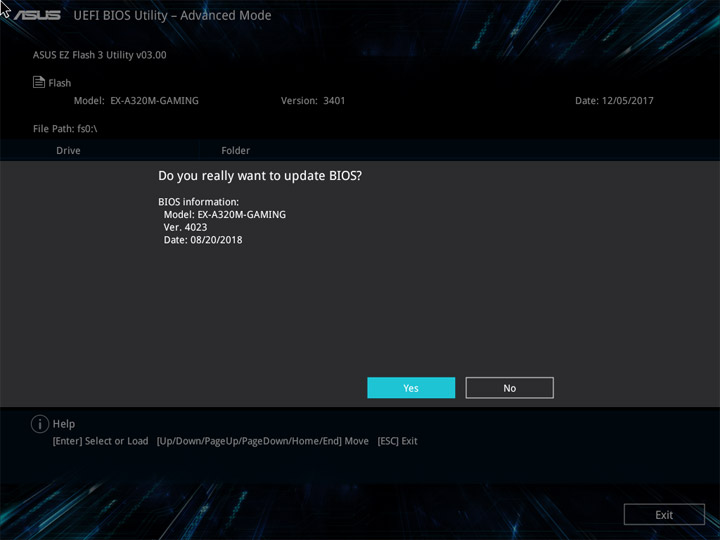

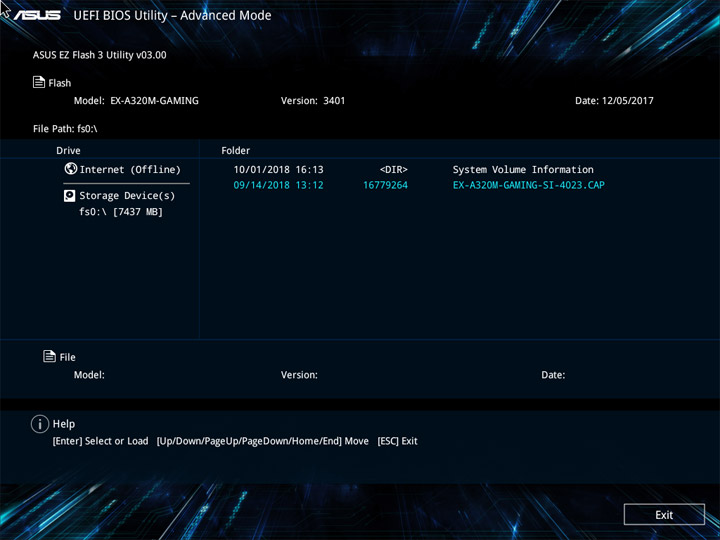

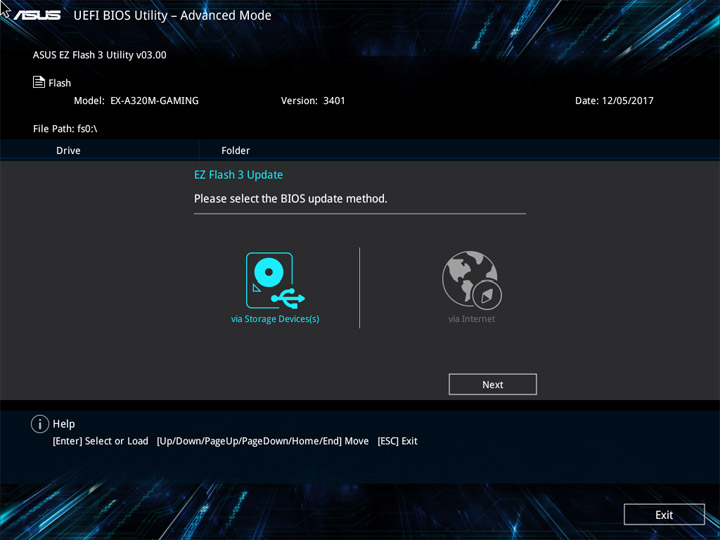

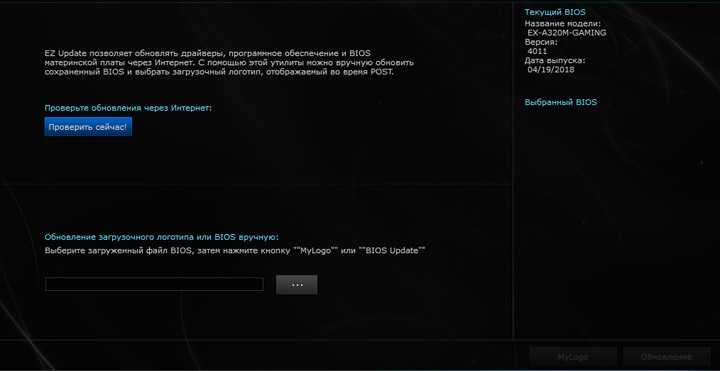

Обновление прошивки проходит при участии механизма Ez Flash, последняя версия интегрировалась успешно, но, как я уже отмечал, потребовалось использовать процессор «тысячной» серии. С новыми моделями этап POST заканчивался ничем: вентиляторы крутились, а «спикер» молчал, изображения на экране не было.

ASUS EX-A320M GamingASUS EX-A320M GamingASUS EX-A320M GamingASUS EX-A320M GamingASUS EX-A320M Gaming

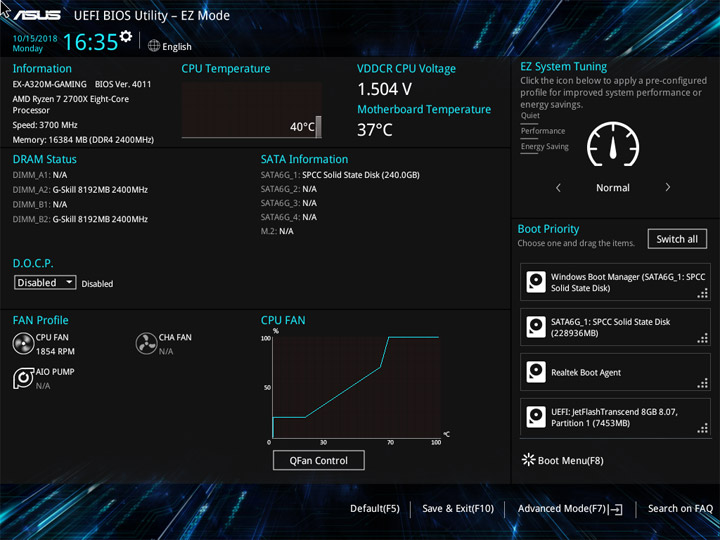

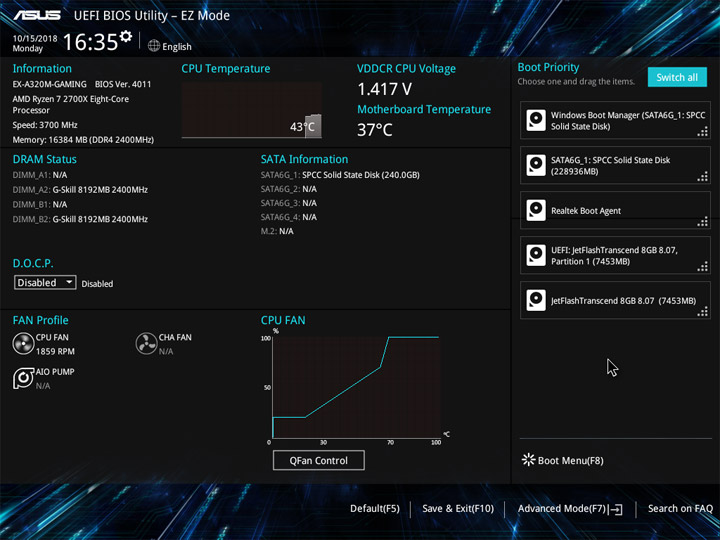

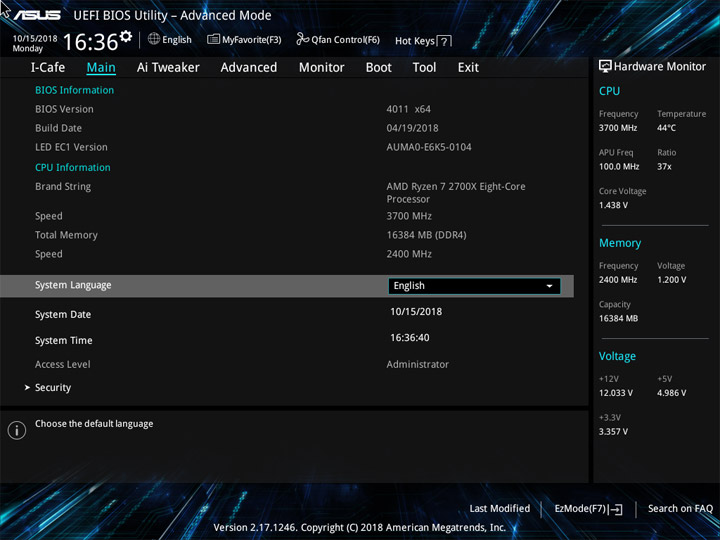

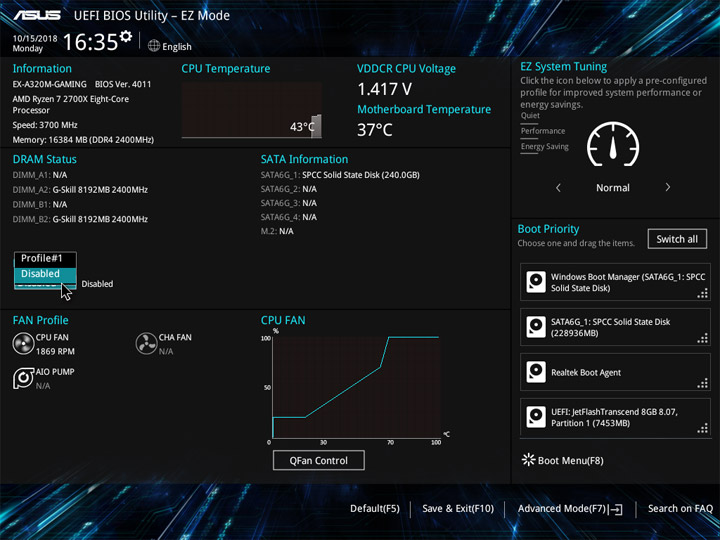

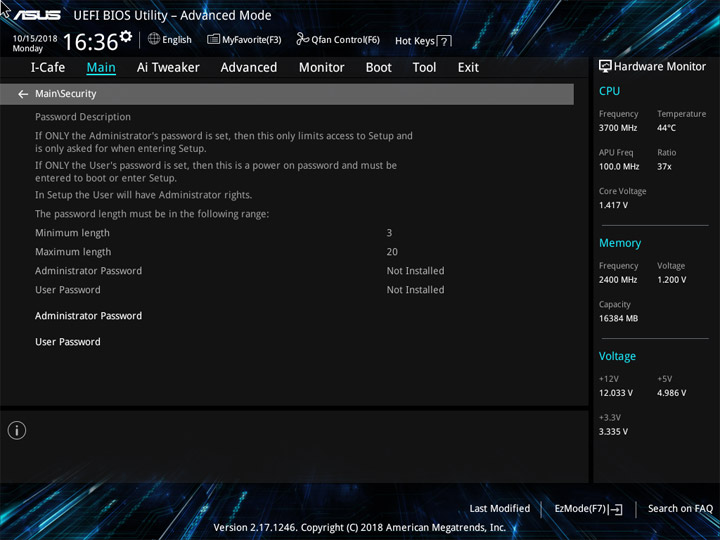

Обзор UEFI устройства будет соответствовать возможностям сборки «4011». Как и на всех прочих платах производителя, в наличии базовый режим настроек, где удобно выставить актуальное время, разобраться с приоритетом загрузочных устройств, в один клик активировать XMP (при его наличии у набора DRAM).

ASUS EX-A320M GamingASUS EX-A320M GamingASUS EX-A320M Gaming

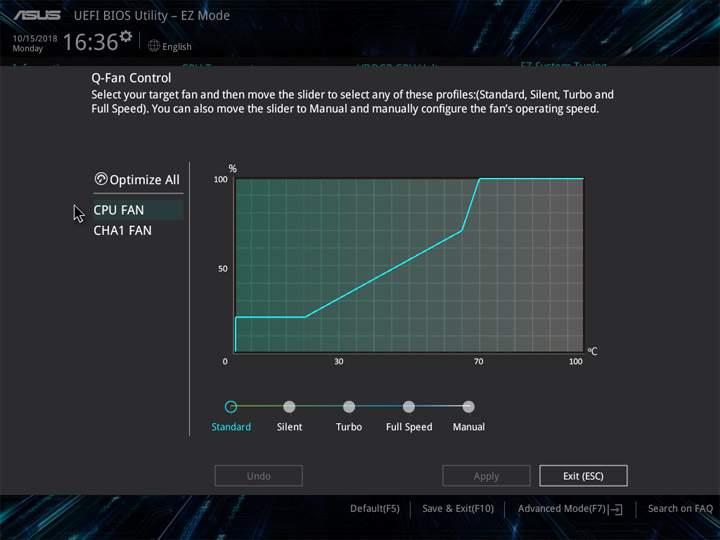

Отдельное меню есть у наладчика механизма замедления оборотов вентиляторов.

ASUS EX-A320M GamingASUS EX-A320M Gaming

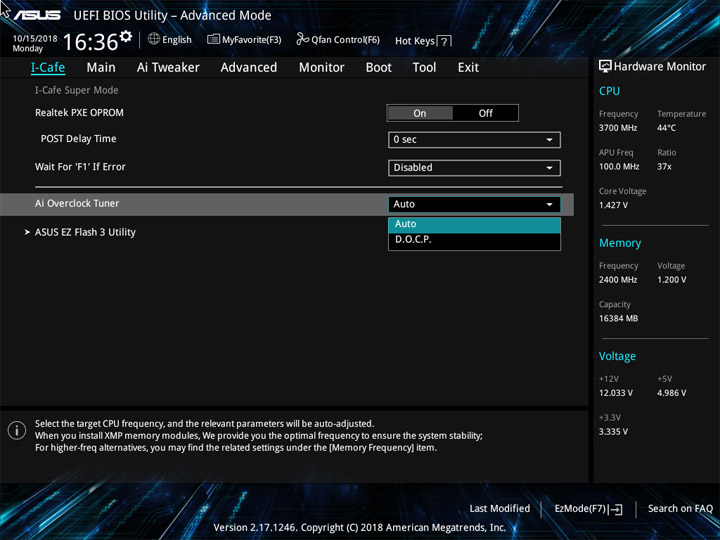

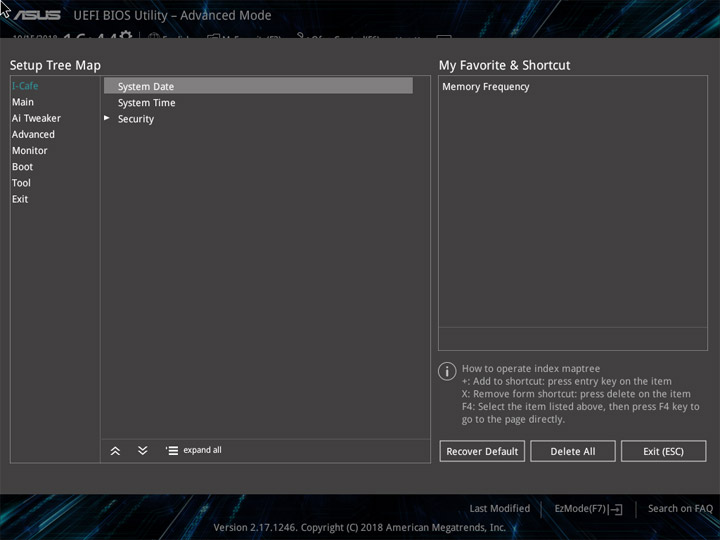

Первое по счёту меню в расширенном режиме отображения настроек назвали I-Cafe, но фактически это всё тот же набор с избранными настройками, что есть у других моделей, список пунктов можно менять согласно собственным предпочтениям.

ASUS EX-A320M GamingASUS EX-A320M Gaming

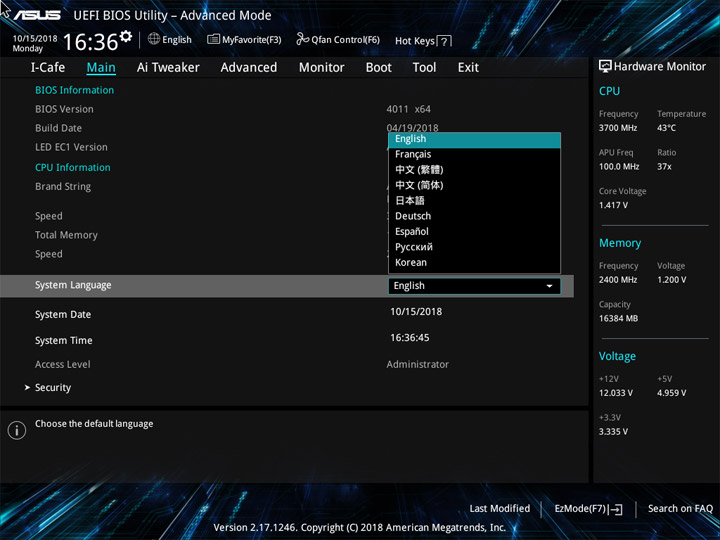

Предусмотрено множество вариантов локализации интерфейса, есть и русскоязычный.

ASUS EX-A320M GamingASUS EX-A320M GamingASUS EX-A320M Gaming

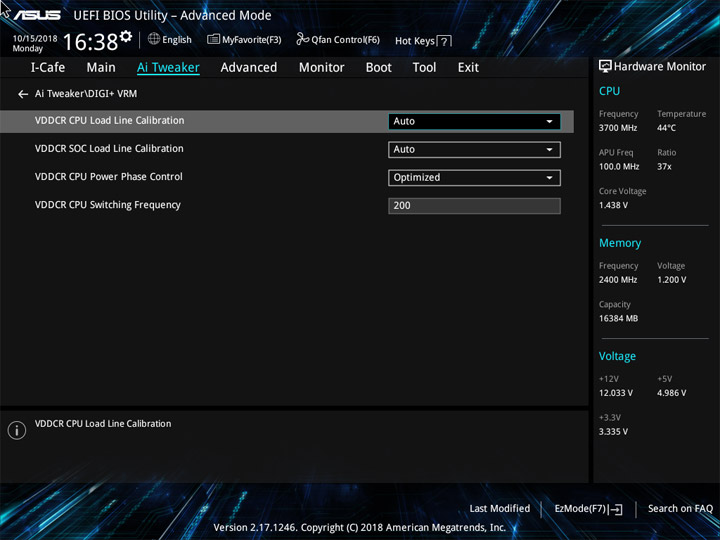

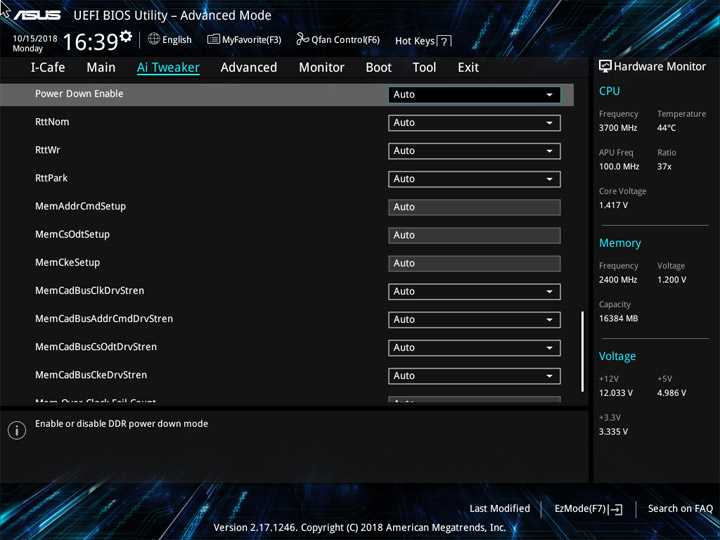

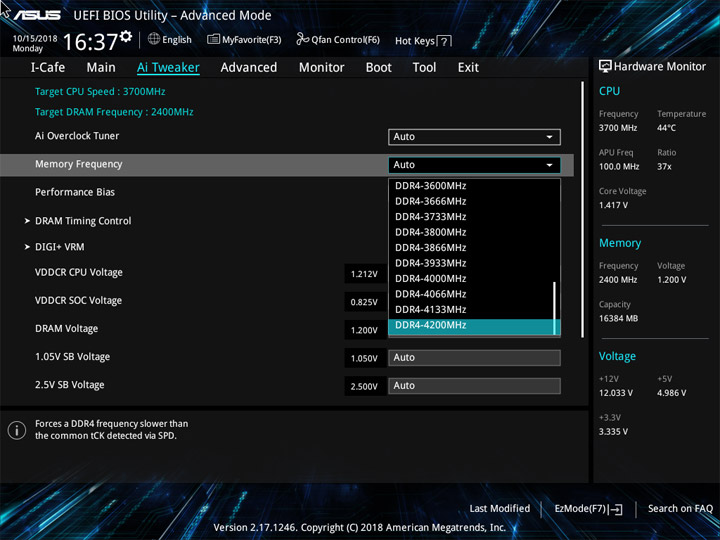

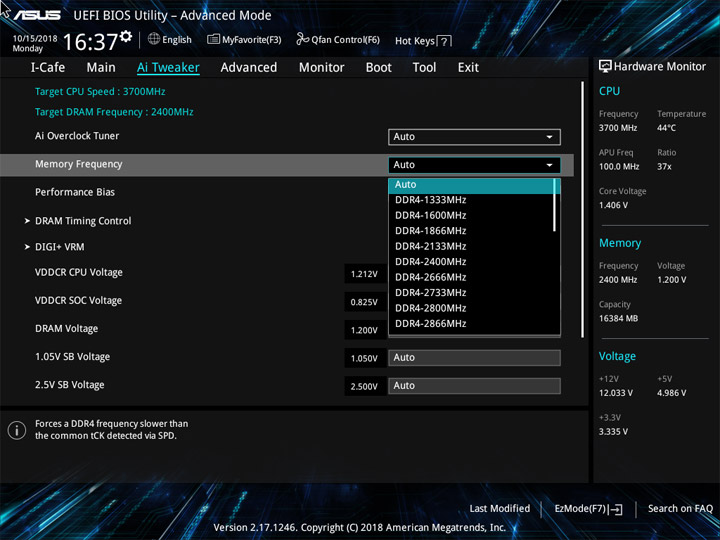

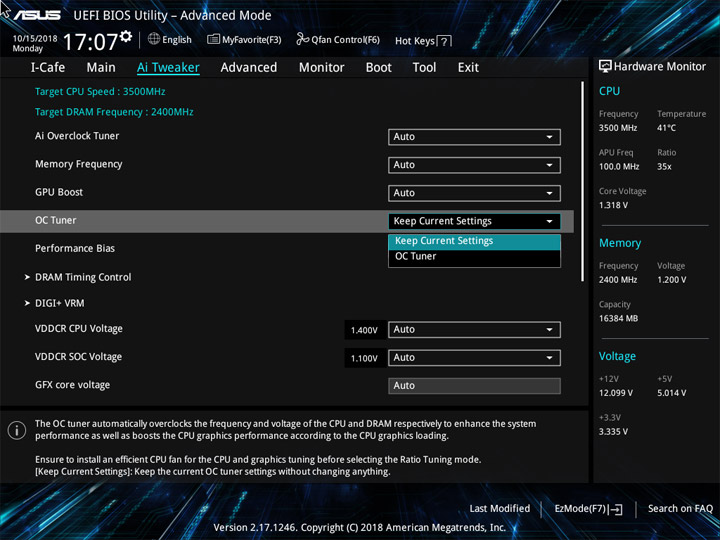

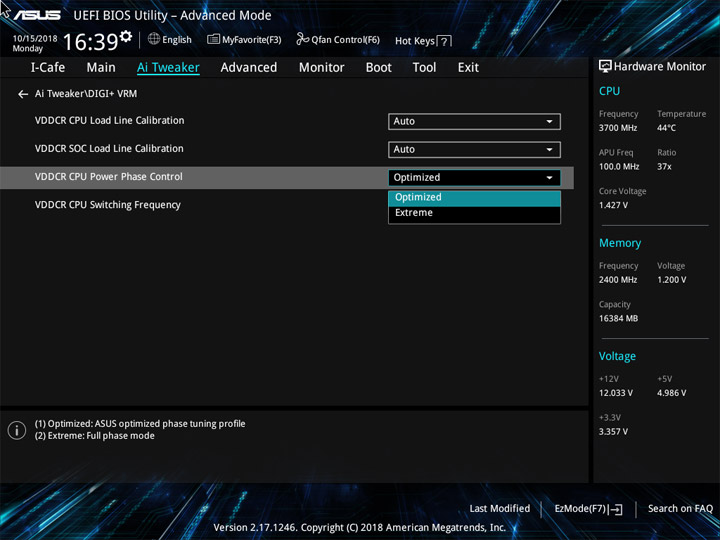

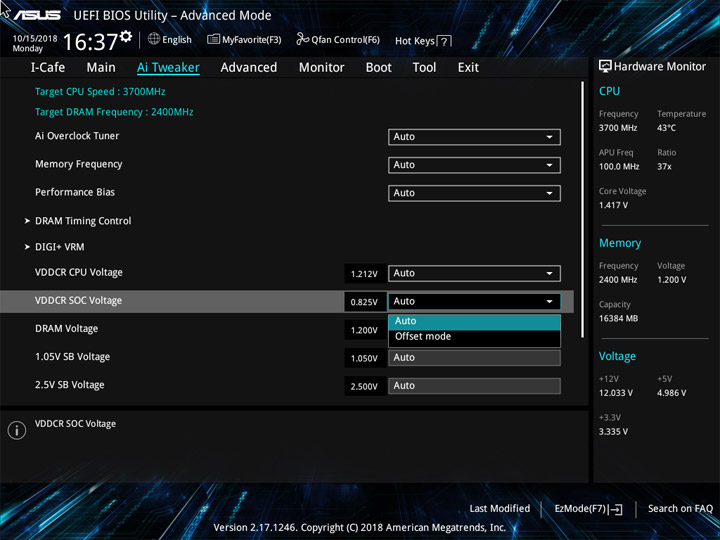

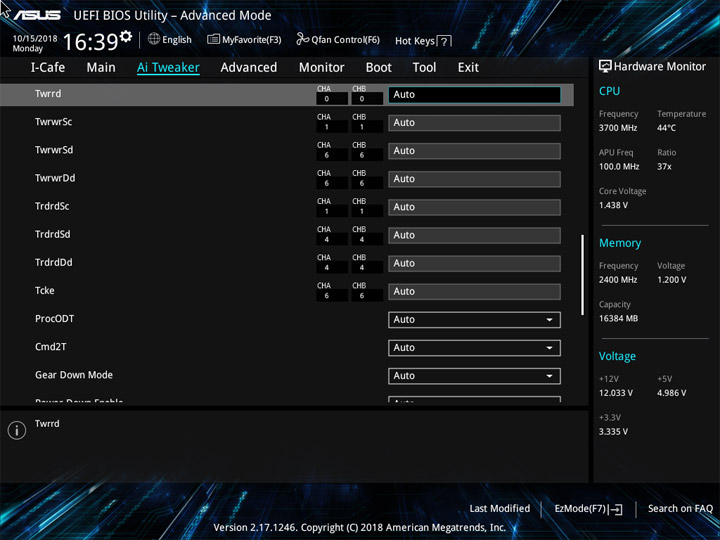

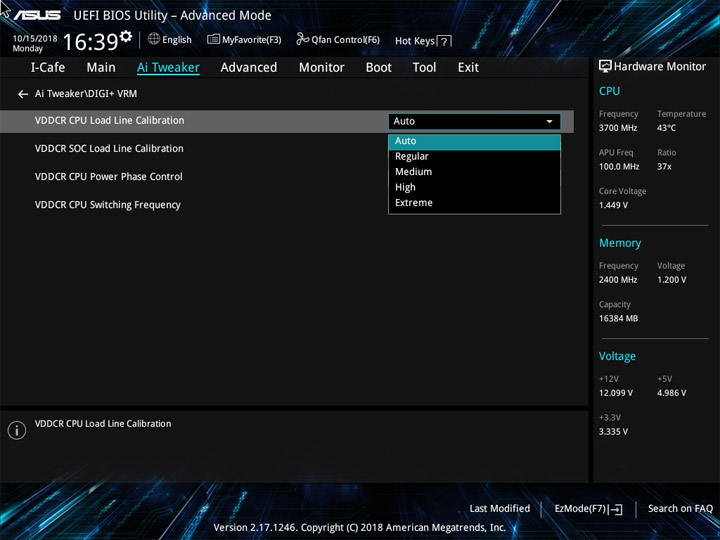

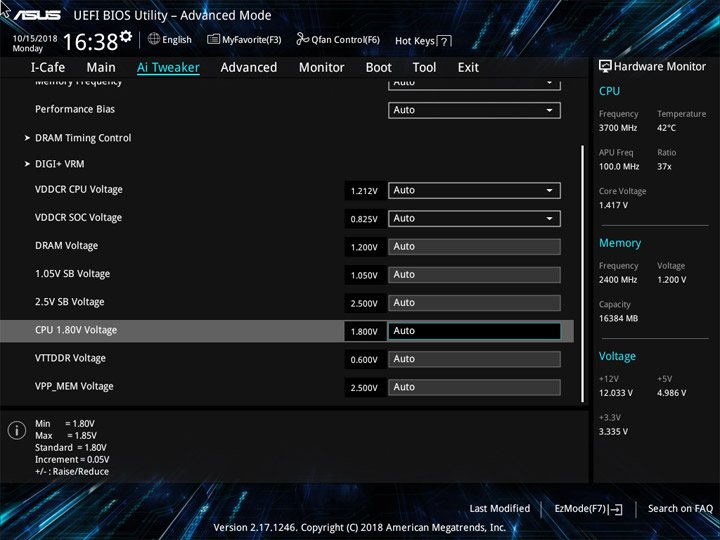

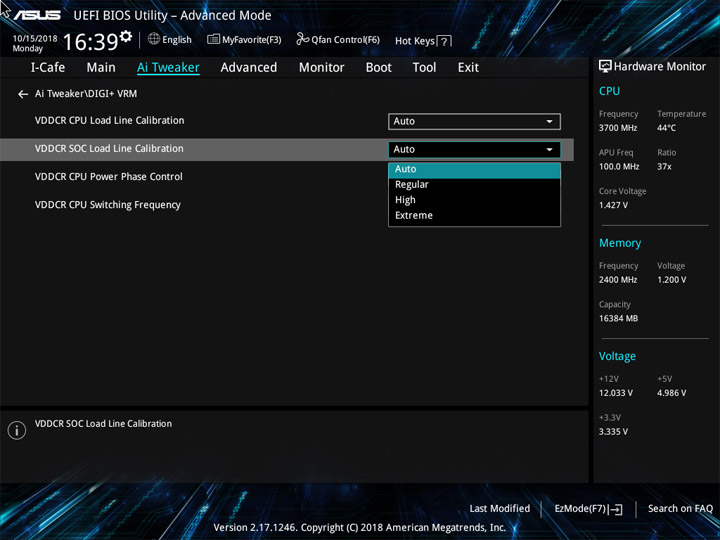

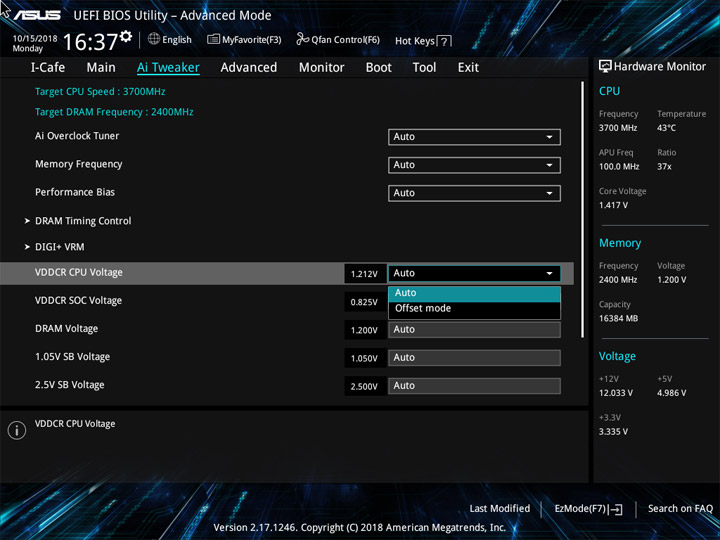

Раздел Ai Tweaker предназначен для ускорения системы. Разгона тут нет, поскольку менять множитель ЦП нельзя. Но нарастить частоту памяти можно, явных ограничений не видно. Кроме того, тут есть множество системных напряжений, доступных для коррекции. Шаг и пределы местами символические, но это всё же лучше, чем ничего. Также есть набор профилей LLC для CPU и SOC Voltage. Рубрике с задержками DRAM тоже свойственно обильное наполнение множеством пунктов.

ASUS EX-A320M GamingASUS EX-A320M GamingASUS EX-A320M GamingASUS EX-A320M GamingASUS EX-A320M GamingASUS EX-A320M GamingASUS EX-A320M GamingASUS EX-A320M GamingASUS EX-A320M GamingASUS EX-A320M GamingASUS EX-A320M GamingASUS EX-A320M GamingASUS EX-A320M GamingASUS EX-A320M GamingASUS EX-A320M GamingASUS EX-A320M GamingASUS EX-A320M GamingASUS EX-A320M GamingASUS EX-A320M GamingASUS EX-A320M GamingASUS EX-A320M GamingASUS EX-A320M Gaming

Самые важные величины для удобства восприятия собраны в общую таблицу.

Параметр Диапазон регулировки Шаг
VDDCR CPU Load Line Calibration Auto/Regular/Medium/High/Extreme
VDDCR CPU Offset Voltage (В) (+/–) 0,00625–0,5 0,00625
VDDCR SOC Load Line Calibration Auto/Regular/High/Extreme
VDDCR SOC Offset Voltage (В) (+/–) 0,00625–0,5 0,00625
Memory Frequency (МГц) 1333–2400
2666–4200
266,7
66,7
DRAM Voltage (B) 1,2–1,8 0,005
CPU 1.80V Voltage (В) 1,8–1,85 0,05
GFX core voltage (В) 0,00625–1,55 0,00625

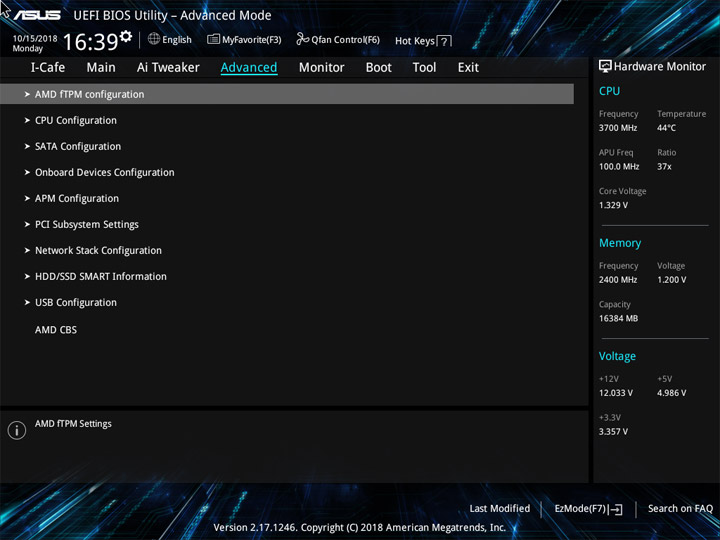

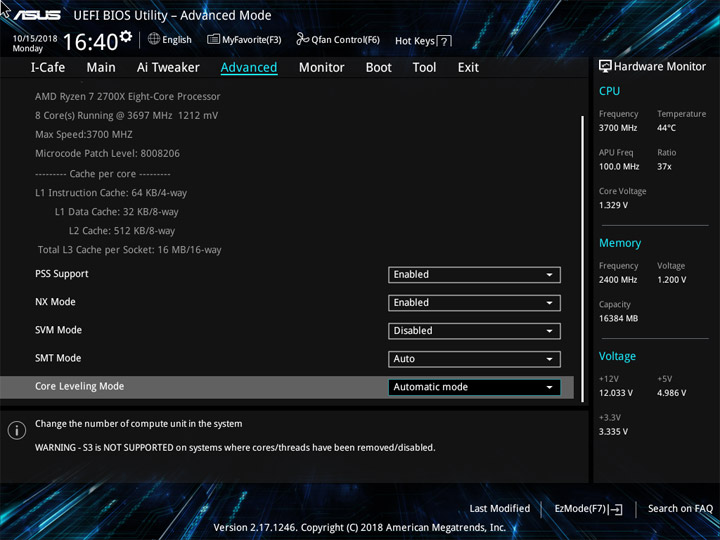

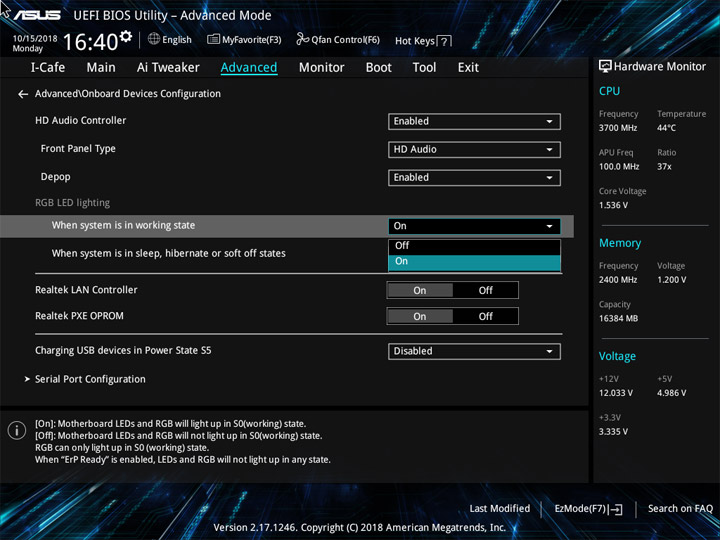

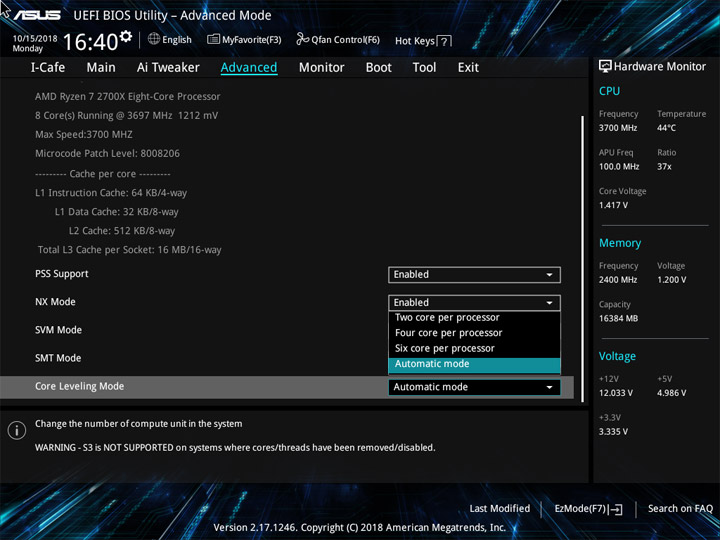

Среди дополнительных настроек можно отметить присутствие пункта по управлению конфигурацией Precision Boost Overdrive. Он находится на странице AMD CBS. Наладки работы подсветки в UEFI нет.

ASUS EX-A320M GamingASUS EX-A320M GamingASUS EX-A320M GamingASUS EX-A320M GamingASUS EX-A320M GamingASUS EX-A320M GamingASUS EX-A320M GamingASUS EX-A320M GamingASUS EX-A320M GamingASUS EX-A320M GamingASUS EX-A320M GamingASUS EX-A320M Gaming

Исследование текущих системных параметров абсолютно базового уровня исполнения, доступно всего пара отметок с температурой компонентов.

ASUS EX-A320M Gaming

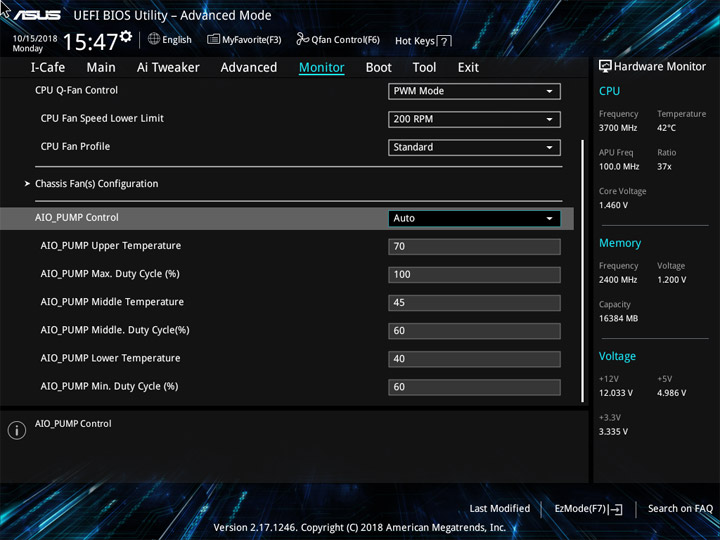

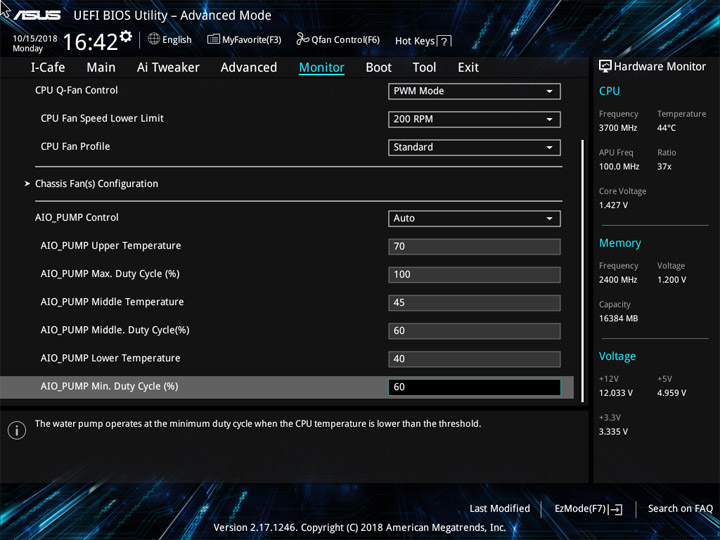

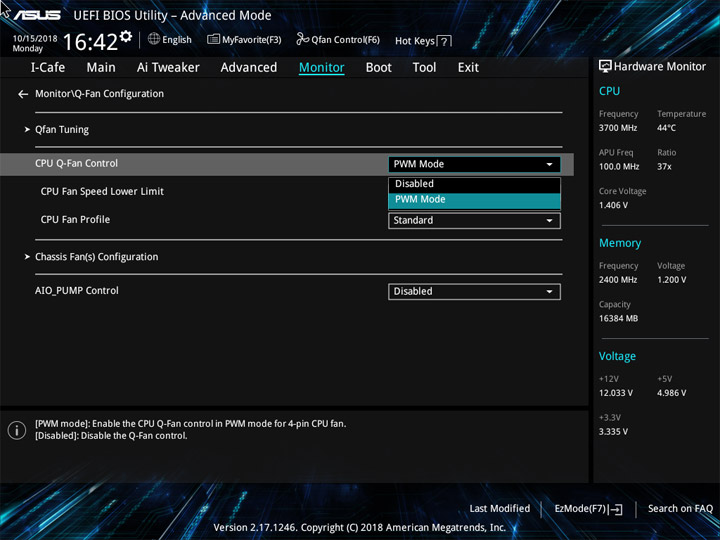

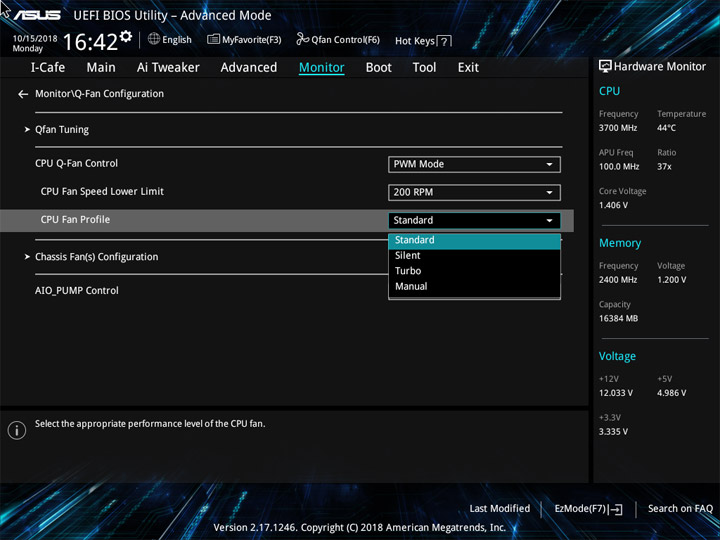

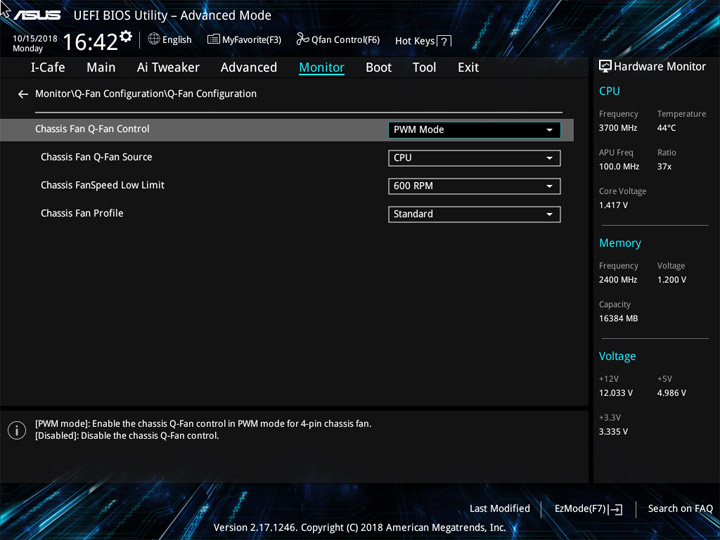

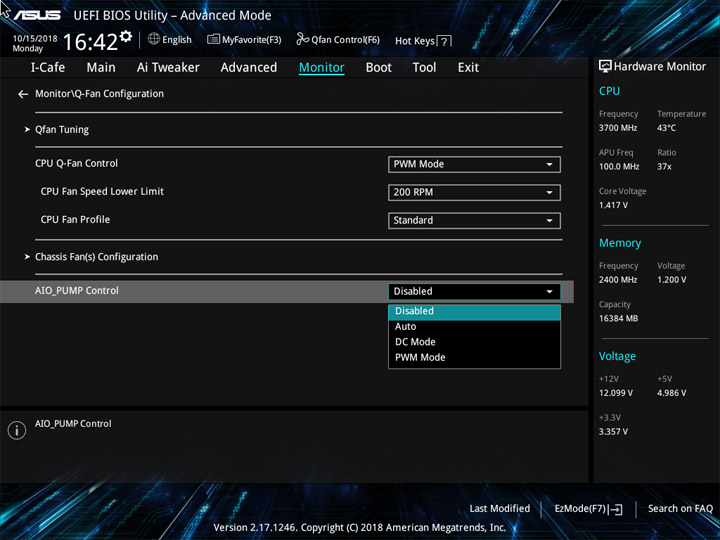

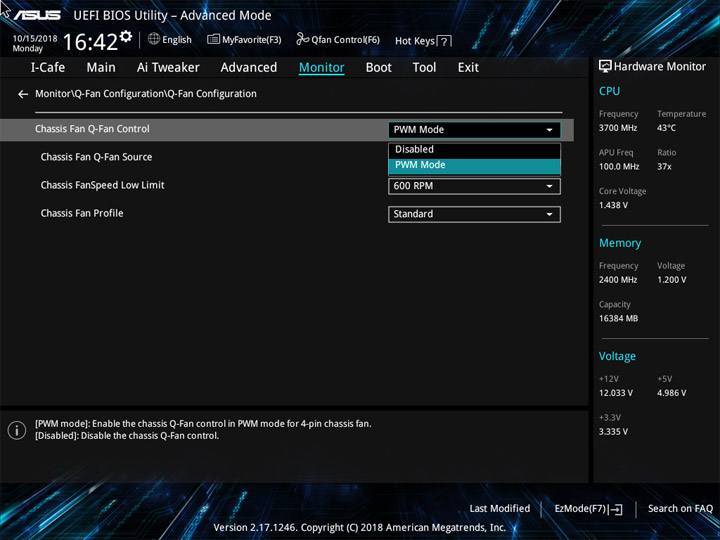

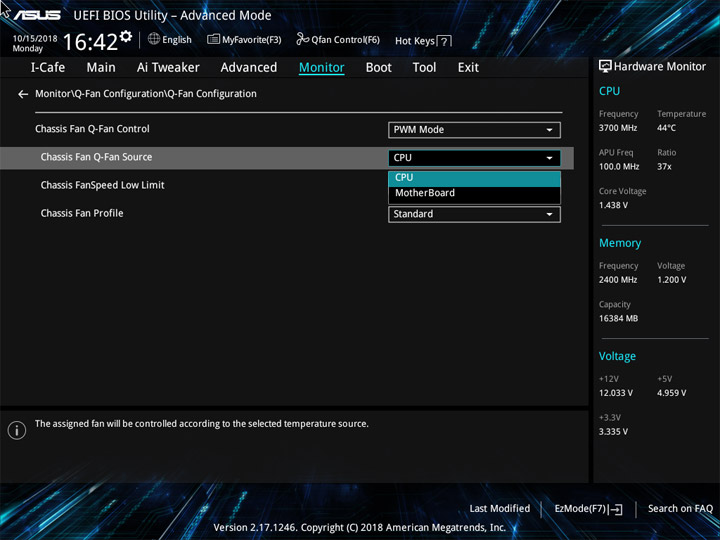

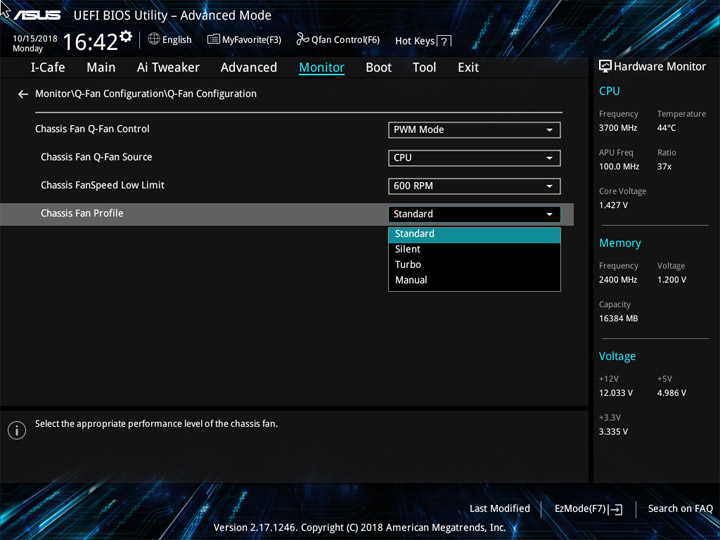

Для процессорного вентилятора и ещё одного, причисляемого к корпусным, доступен всего один способ управления частотой вращения крыльчаток — смена скважности ШИМ, то есть обязательно использовать модели с четырьмя проводами. Для помпового гнезда предусмотрели выбор среди двух способов, то есть тут будут замедляться и трёхпроводные устройства. Любопытно, на плате колодка под CPU_FAN выделена белым цветом, хотя особый подход предусмотрен для чёрной AIO_PUMP.

ASUS EX-A320M GamingASUS EX-A320M GamingASUS EX-A320M GamingASUS EX-A320M GamingASUS EX-A320M GamingASUS EX-A320M GamingASUS EX-A320M GamingASUS EX-A320M GamingASUS EX-A320M Gaming

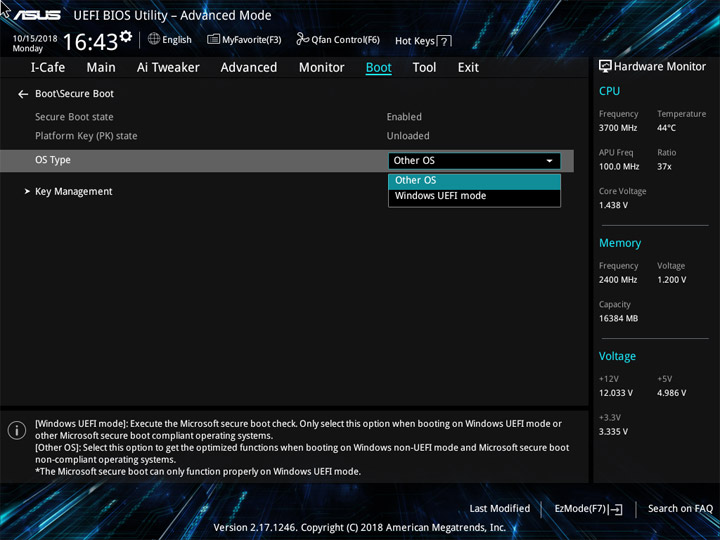

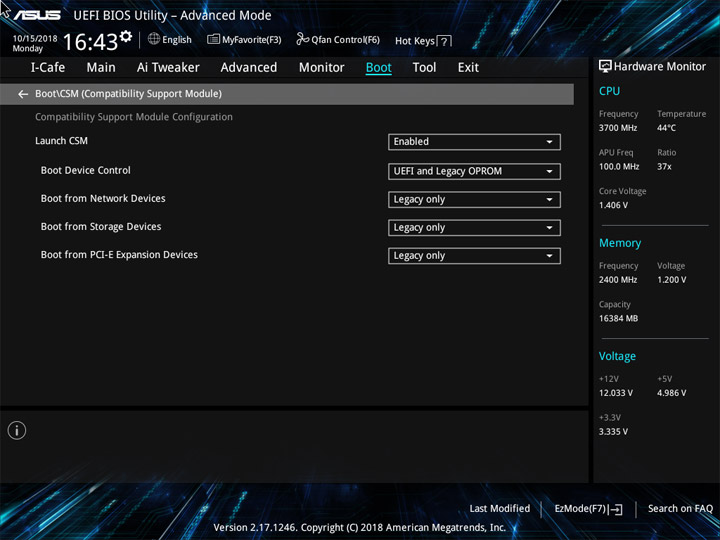

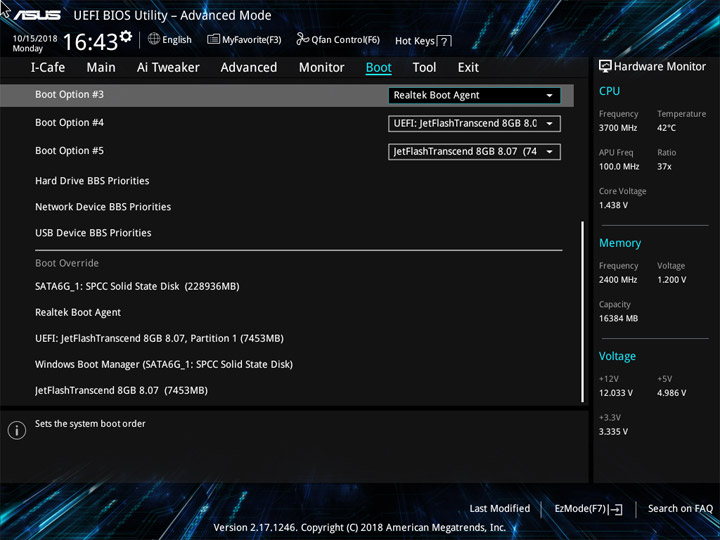

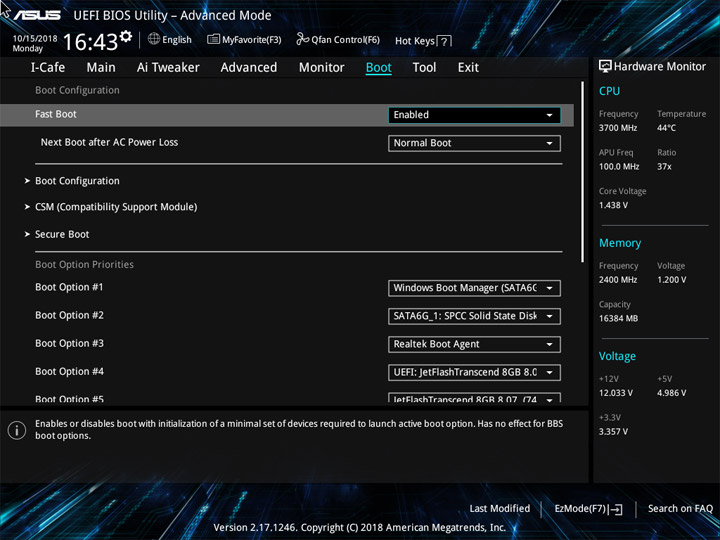

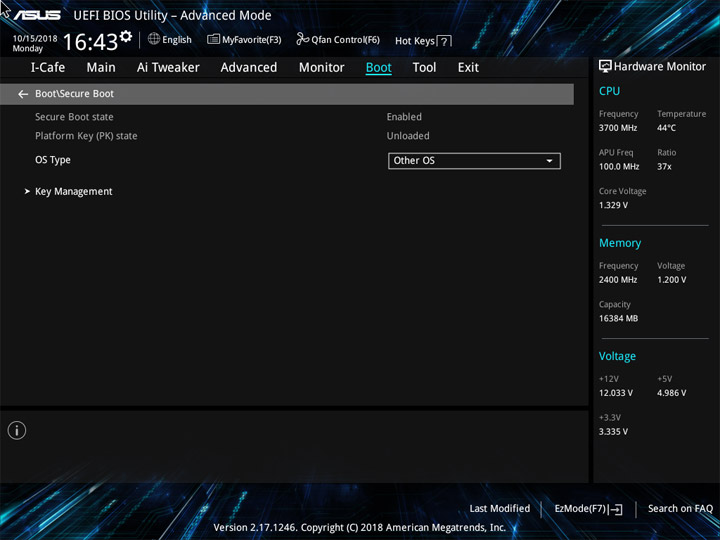

Для рассматриваемой EX-A320M Gaming характерен так называемый «dual boot», с штатными параметрами, а их изменение приводит к росту времени этапа POST. Корректировка поведения системы потребует участия пользователя и знакомства с пунктами в меню UEFI Boot.

ASUS EX-A320M GamingASUS EX-A320M GamingASUS EX-A320M GamingASUS EX-A320M GamingASUS EX-A320M GamingASUS EX-A320M Gaming

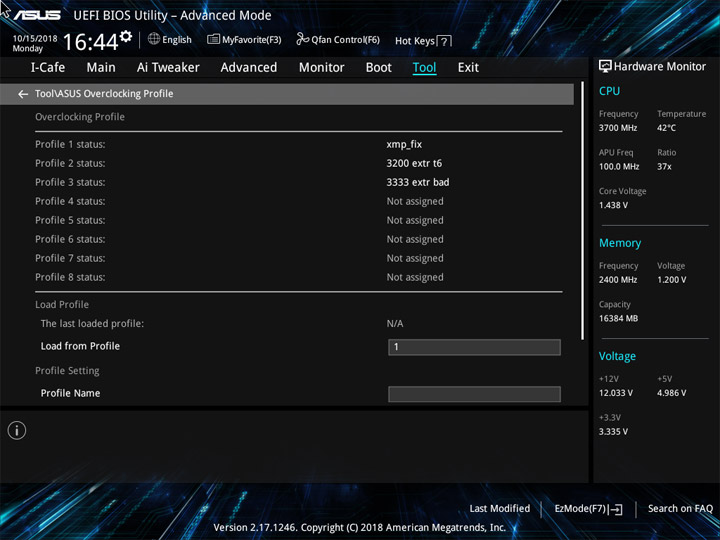

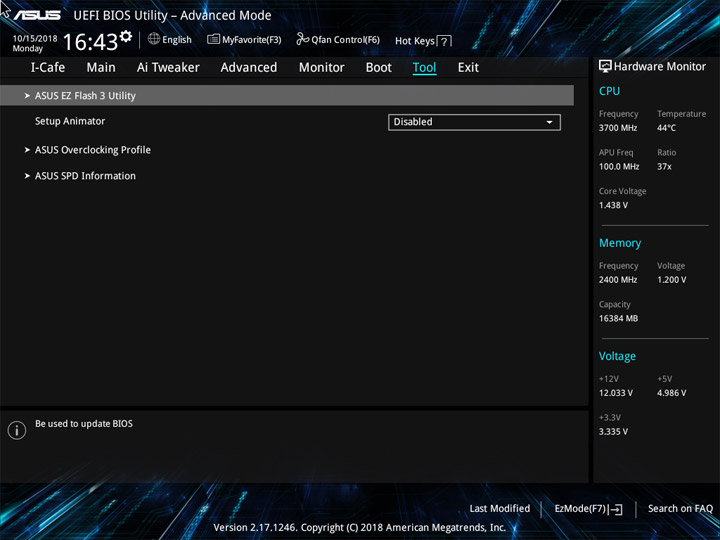

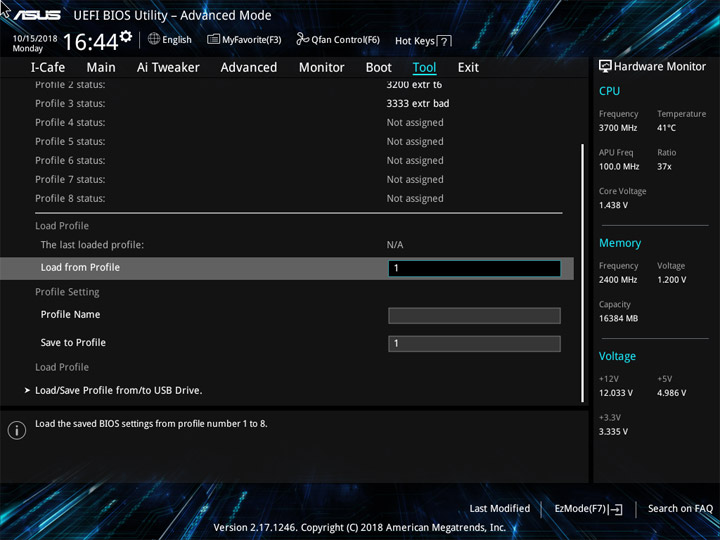

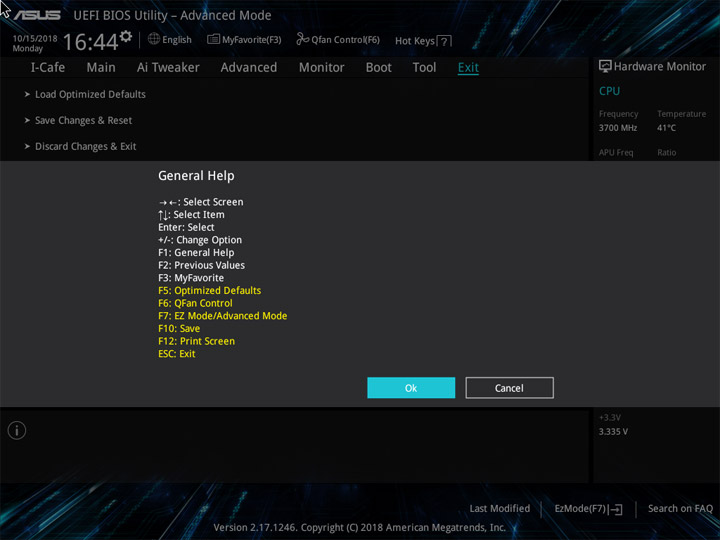

Особых механизмов со специальными возможностями немного, но всё же базовые здесь есть. В частности, возможность хранить настройки системы в восьми профилях, либо же на собственном съёмном носителе, будет весьма полезной.

ASUS EX-A320M GamingASUS EX-A320M GamingASUS EX-A320M GamingASUS EX-A320M GamingASUS EX-A320M GamingASUS EX-A320M Gaming

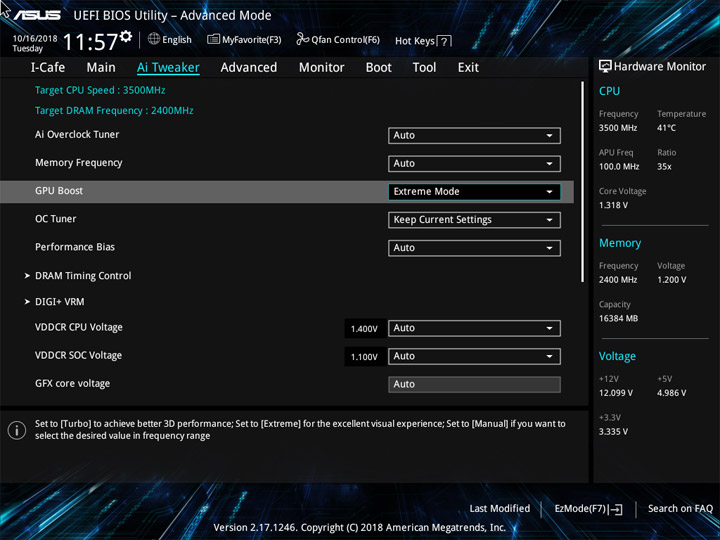

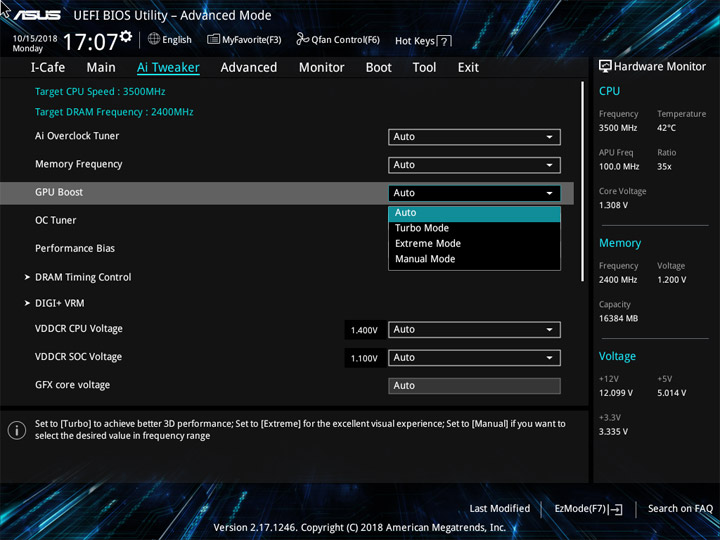

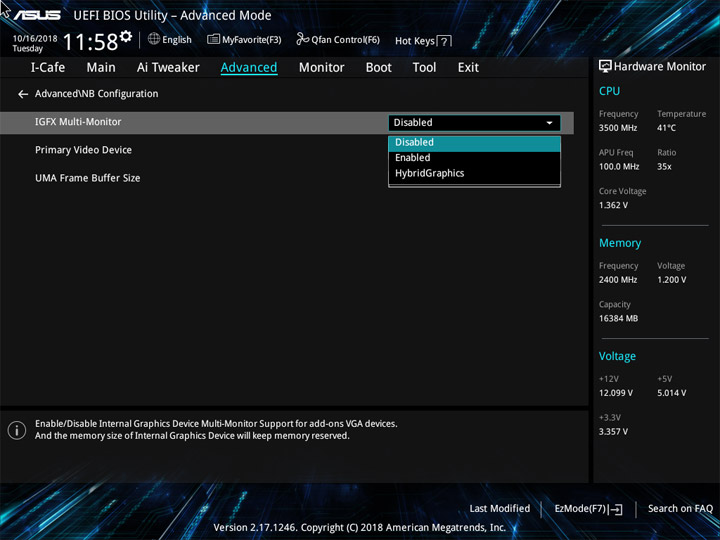

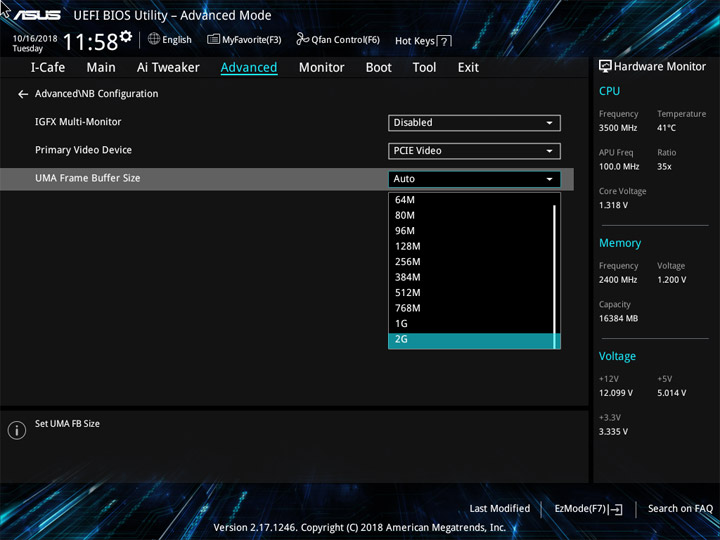

Включение в состав системы APU добавит немного пунктов в раздел Ai Tweaker и не только. Однако прямого управления частотой ГП тут нет, как и задумано для устройств с использованием чипа A320.

ASUS EX-A320M GamingASUS EX-A320M GamingASUS EX-A320M GamingASUS EX-A320M GamingASUS EX-A320M GamingASUS EX-A320M GamingASUS EX-A320M GamingASUS EX-A320M GamingASUS EX-A320M GamingASUS EX-A320M GamingASUS EX-A320M Gaming

Ручная установка частоты iGPU инженерами с «кальки» UEFI не убрана, видимо, рассчитанного и под другие модели, но устанавливаемые здесь цифры игнорируются системой, действующая частота останется штатной.

ASUS EX-A320M Gaming

Комплектное ПО

Набор программ довольно близок к серии продуктов Prime. Тут нет специализированного звукового ПО, лишь привычный конфигуратор от Realtek, бонусы в этой сфере доступны только в «игровых» сериях продуктов ASUS.

  Программное обеспечение

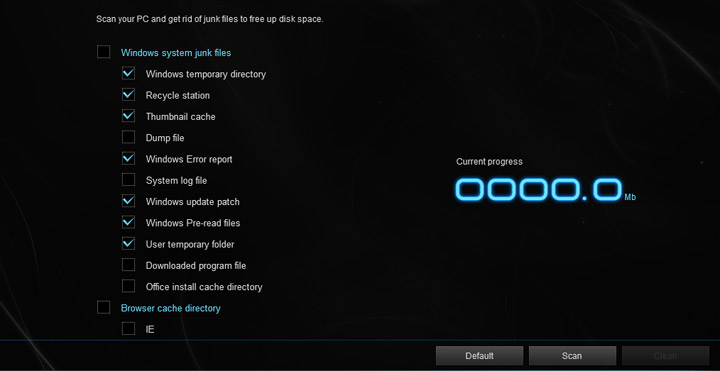

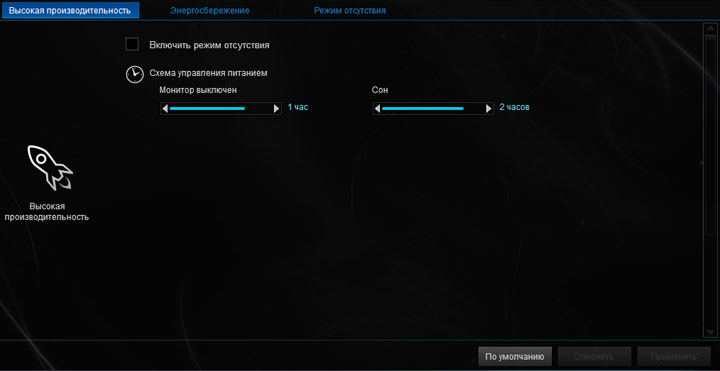

Фирменное AI Suite 3 (Ai Charger, EZ Update, FANRGBLEDControl, Led Control, File Transfer, PC Cleaner, Performance and Power Saving Utilities, System Information), EZ Installer, Lighting Control (AURA), User Experience Improvement Program
Сетевое Turbo LAN
Дополнительное DAEMON Tools Lite (freeware)

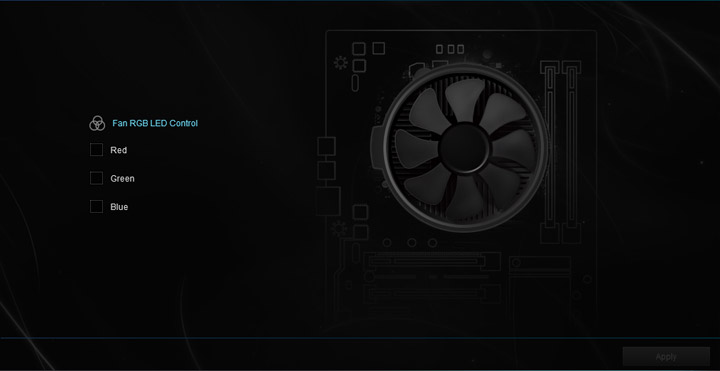

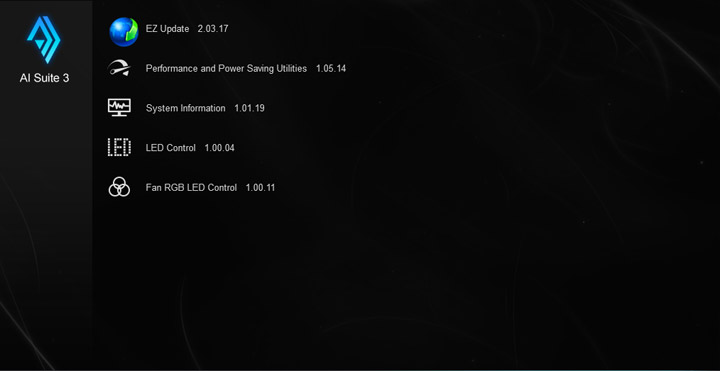

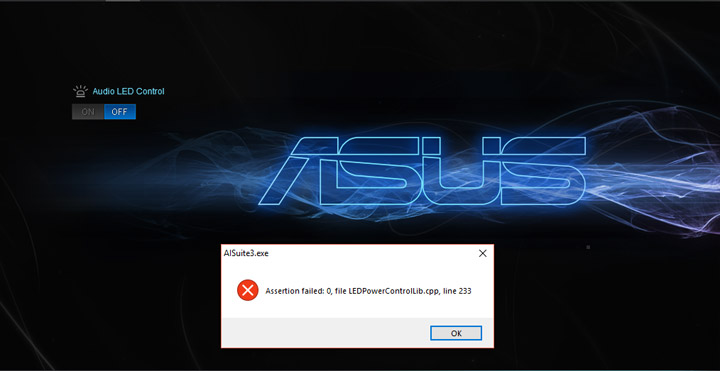

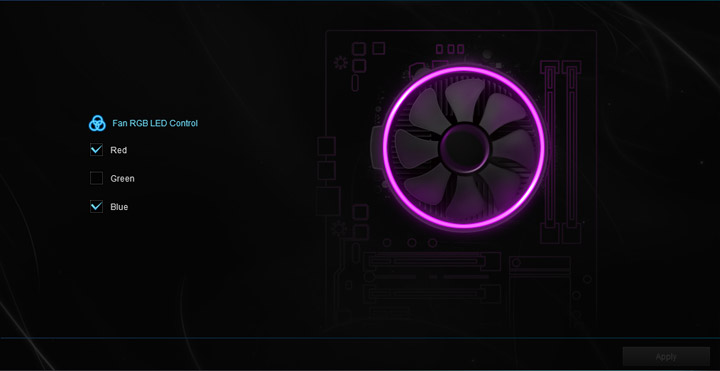

Необычный представитель линейки Expedition оказался на редкость плохим примером качества фирменного программного оснащения. Проблемы начались уже при работе с Ai Suite — комплексом, куда входит ряд программ производителя. Комплект без изменений перенесли из семейства Prime, хотя FANRGBLEDControl здесь попросту не с чем использовать ввиду отсутствия обособленной колодки под кулер с подсветкой. Но этот компонент хотя бы запускается, а вот Led Control и вовсе «падает» с ошибкой. И это не удивительно, ведь для светодиодной подсветки тут используется отдельная программа, не зависимая от Ai Suite. Что же, эти две составляющие можно просто не замечать и даже деактивировать в процессе инсталляции набора.

ASUS EX-A320M Gaming

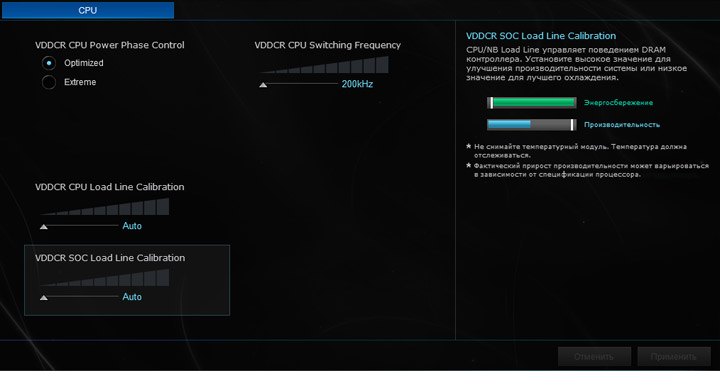

Управлять напряжением здесь нельзя, можно лишь поработать с профилями LLC.

ASUS EX-A320M GamingASUS EX-A320M GamingASUS EX-A320M GamingASUS EX-A320M GamingASUS EX-A320M GamingASUS EX-A320M GamingASUS EX-A320M GamingASUS EX-A320M GamingASUS EX-A320M GamingASUS EX-A320M Gaming

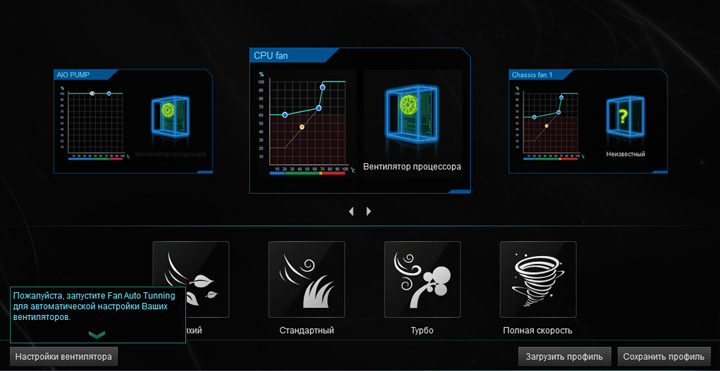

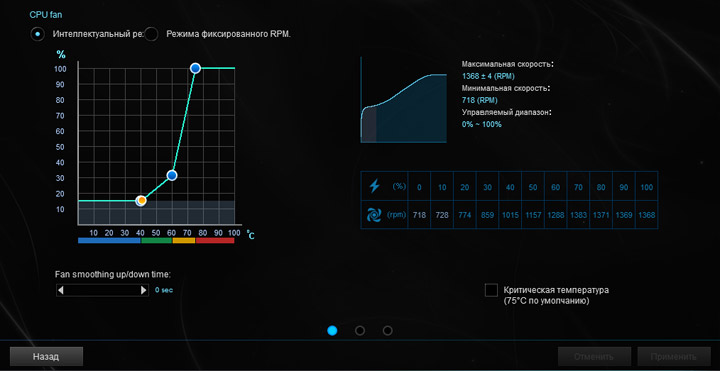

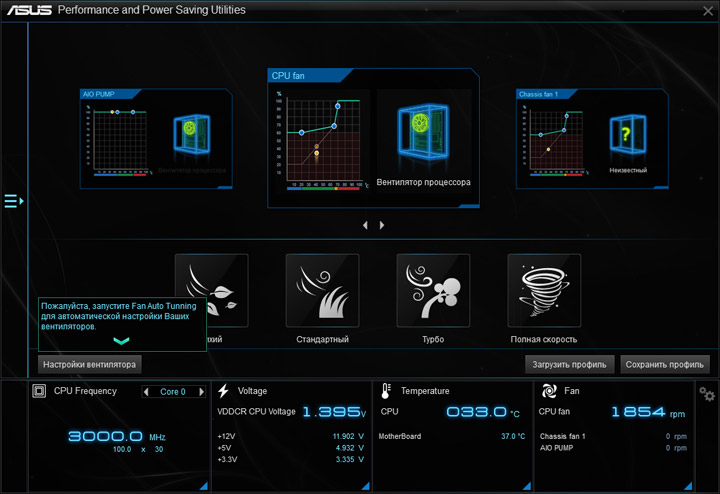

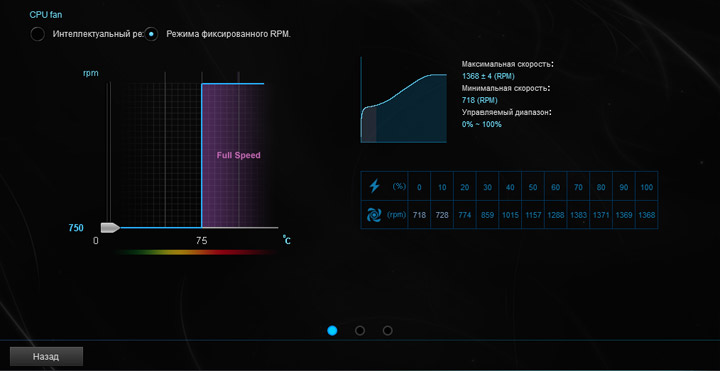

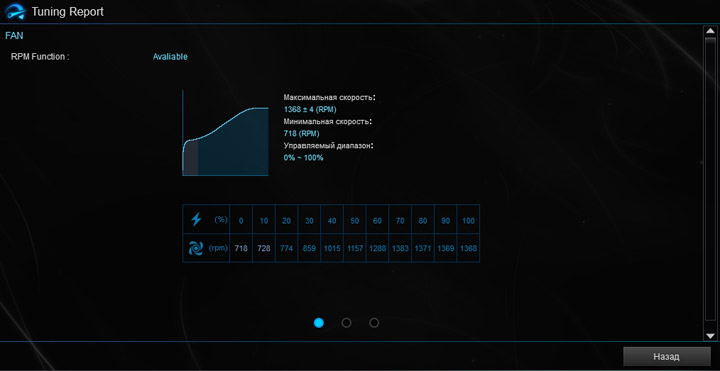

Странности продолжились с Fan Xpert, отмечу его небывало низкий индекс, как для современных плат ASUS. Управлять крыльчатками вышло только на процессорном и корпусном гнёздах, а все попытки изменить способ взаимодействия с устройствами, подключаемых к помповому гнезду, ничего не принесли, обороты всегда оставались максимальными. Значит, из-под Windows тонкую (насколько это возможно) настройку получат только два четырёхпроводных изделия.

ASUS EX-A320M GamingASUS EX-A320M GamingASUS EX-A320M GamingASUS EX-A320M GamingASUS EX-A320M GamingASUS EX-A320M GamingASUS EX-A320M GamingASUS EX-A320M GamingASUS EX-A320M Gaming

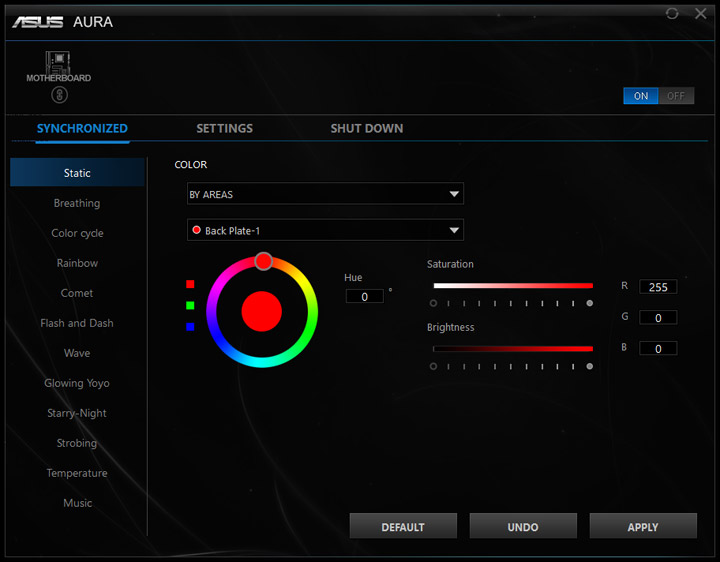

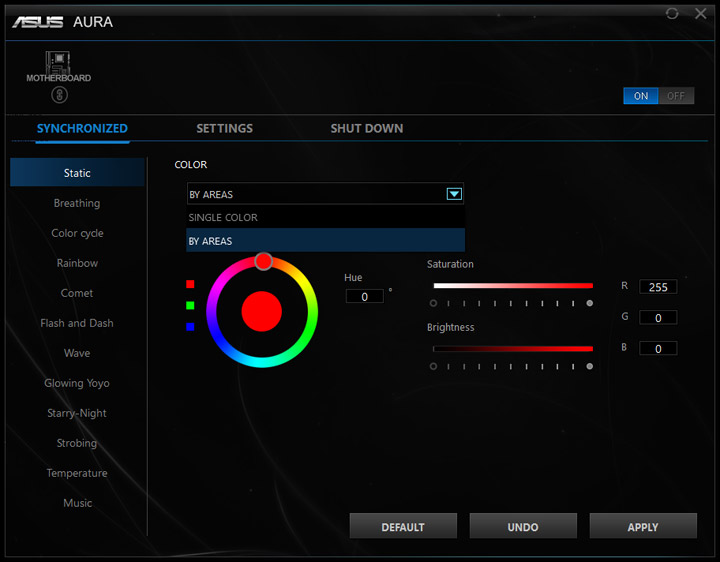

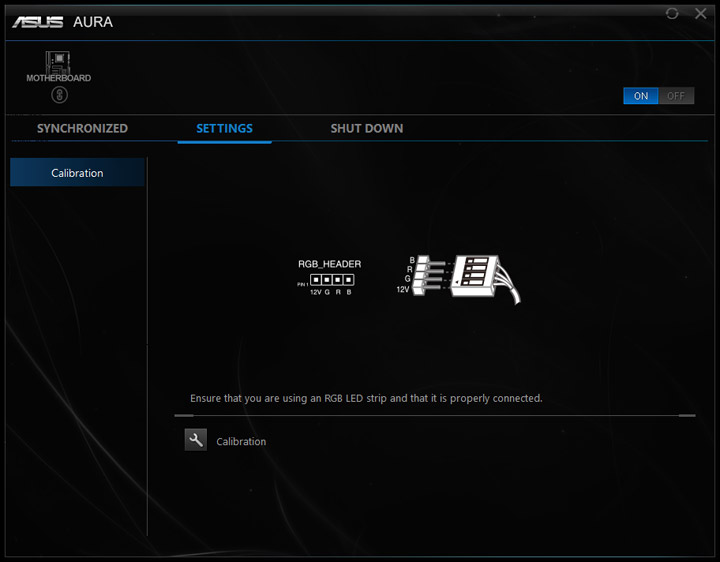

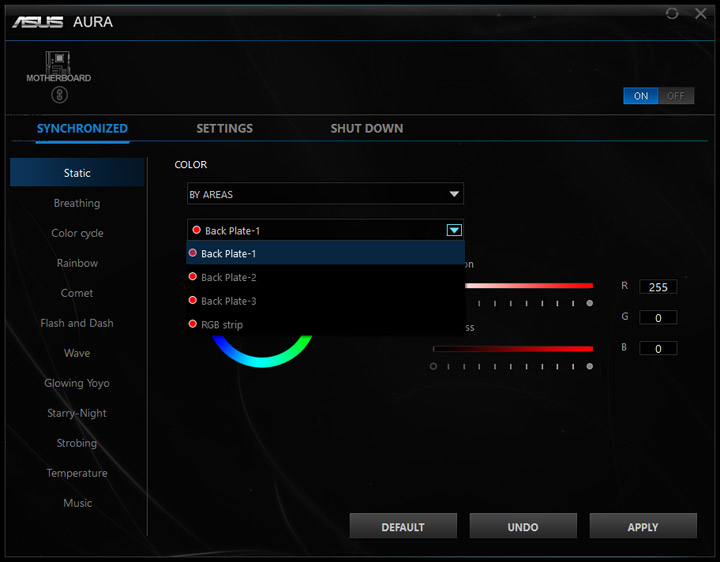

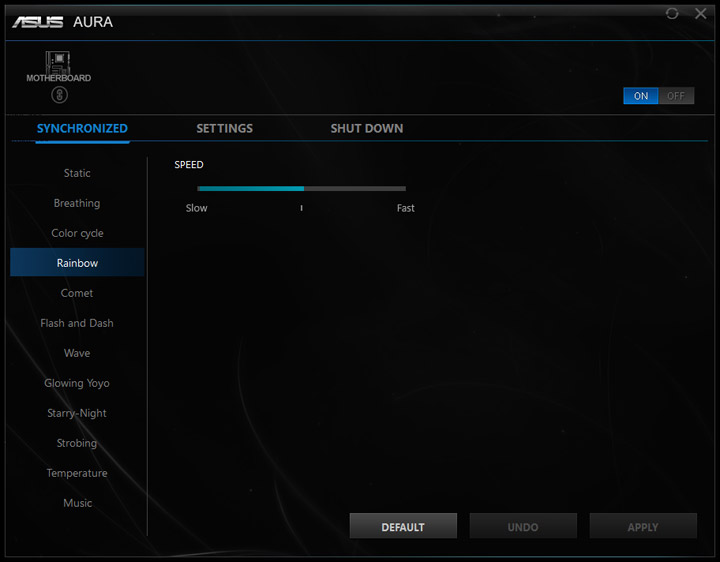

Система иллюминации сформирована тремя светодиодами типа RGB, для каждого доступно и независимое управление. Кроме них, использовать в сценариях подсветки Aura можно будет корпусное гнездо на четыре контакта.

ASUS EX-A320M GamingASUS EX-A320M GamingASUS EX-A320M GamingASUS EX-A320M GamingASUS EX-A320M GamingASUS EX-A320M GamingASUS EX-A320M GamingASUS EX-A320M Gaming

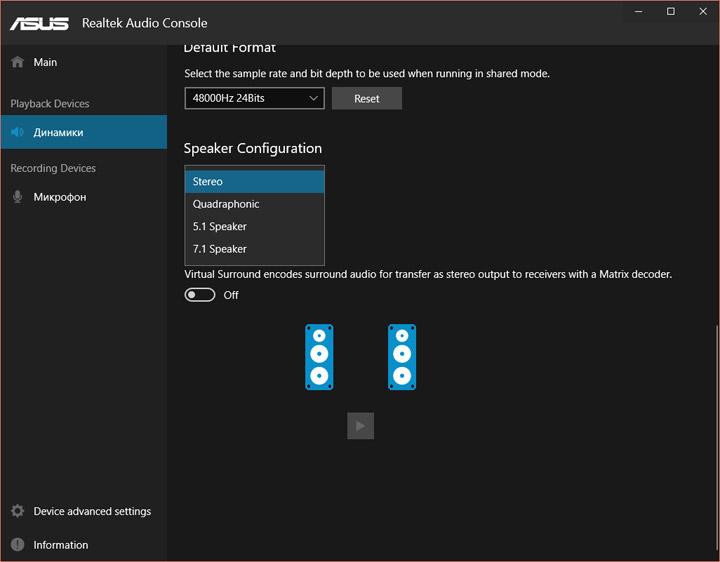

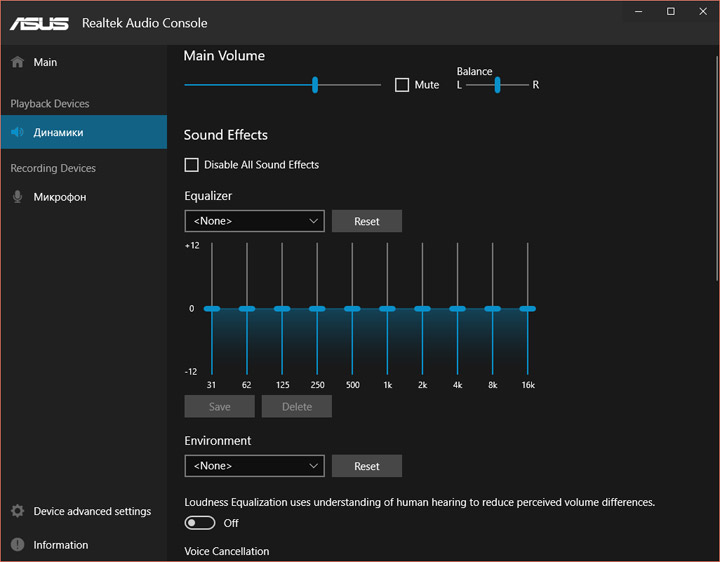

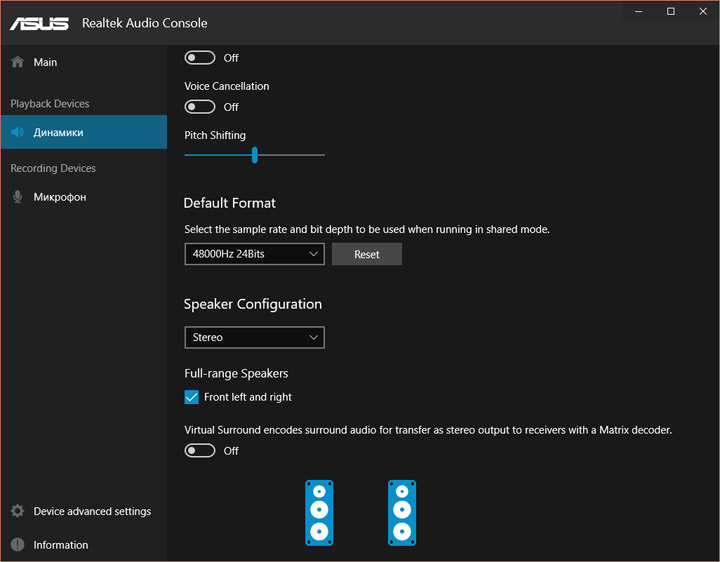

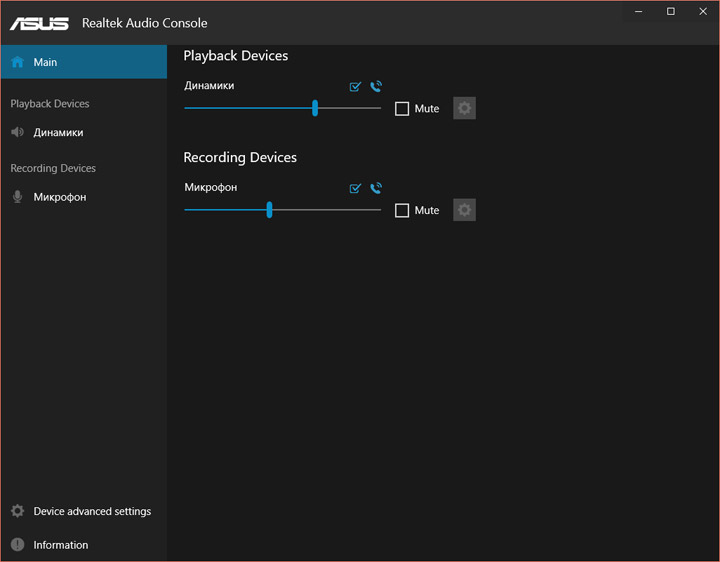

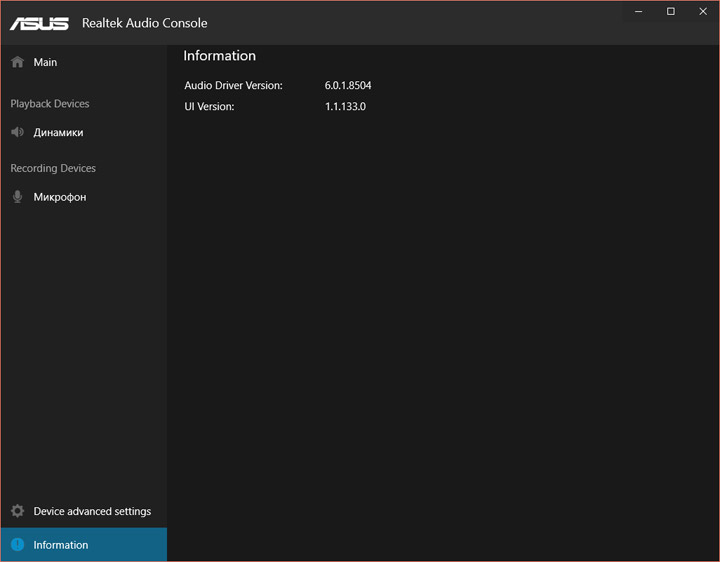

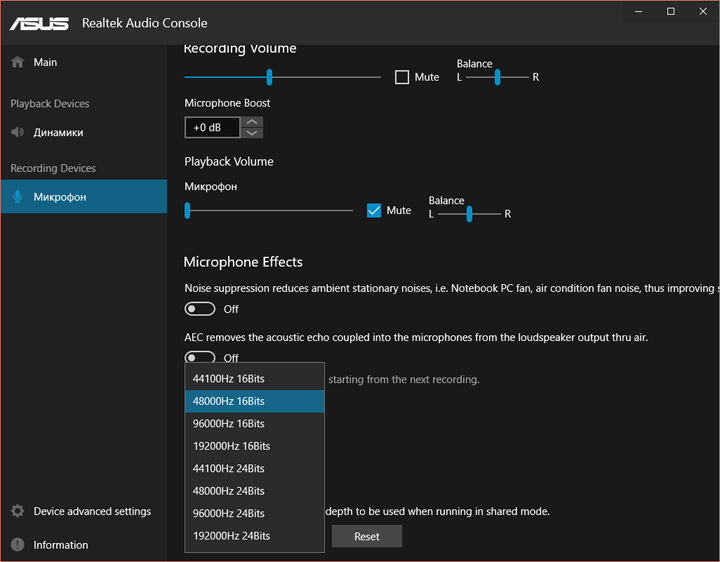

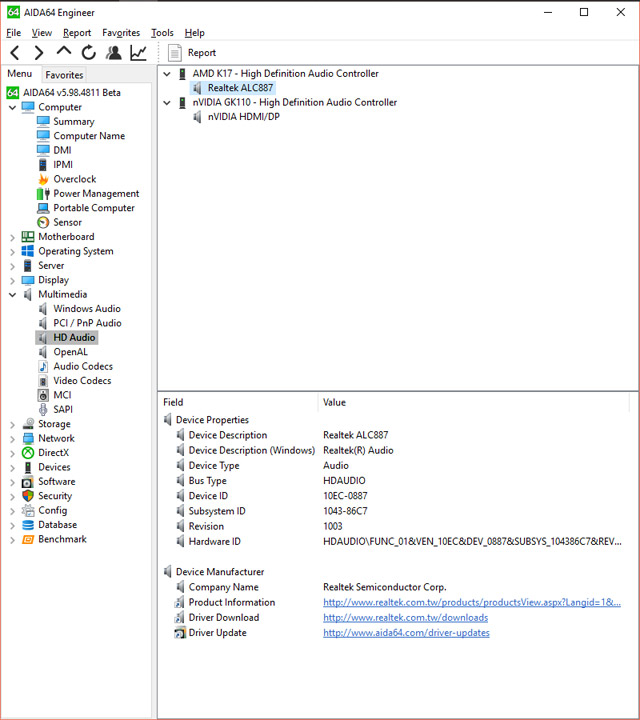

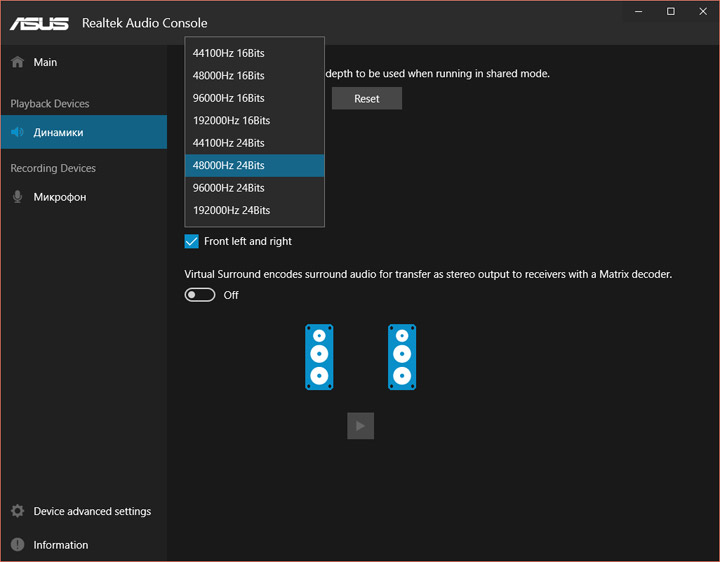

Вся звуковая оснастка функционирует при содействии наработок инженеров из Realtek. В наличии пара профилей, доступных при выборе звуковоспроизводящего оборудования (речь про заднюю панель). Переход к «Наушникам» увеличивает громкость (выходного сигнала). Более никаких особенностей тут нет. Формируемая картина звучания скупа на детали, особенно чувствуется их недостача в диапазоне ВЧ, узнать знакомую композицию можно, но получить удовольствие от её прослушивания достаточно сложно. Мидбас превалирует над СЧ и в сложном материале получается смесь звуков, каша, которую воспринимать крайне трудно. Потому про понятие «сцены» тут можно говорить весьма условно. Звук базовый и этим всё сказано. Он подходит только для простых задач.

ASUS EX-A320M GamingASUS EX-A320M GamingASUS EX-A320M GamingASUS EX-A320M GamingASUS EX-A320M GamingASUS EX-A320M GamingASUS EX-A320M GamingASUS EX-A320M GamingASUS EX-A320M GamingASUS EX-A320M GamingASUS EX-A320M Gaming

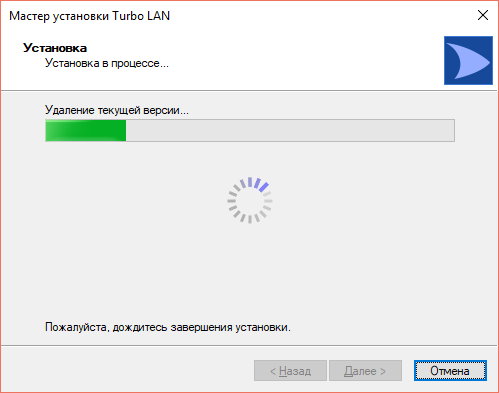

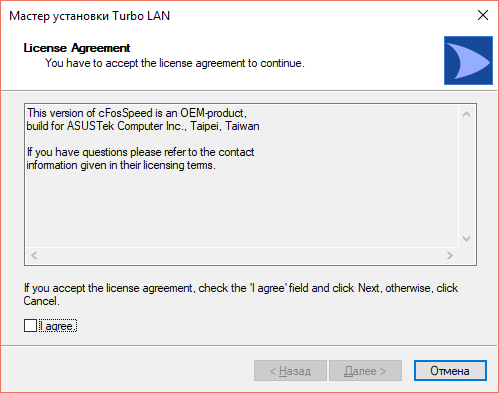

С установкой Turbo LAN также возникли трудности. Устаревшая версия на комплектном компакт-диске не будет удивительной, но присутствие такой же сборки на официальной странице поддержки продукта в Сети — явление не нормальное.

ASUS EX-A320M Gaming

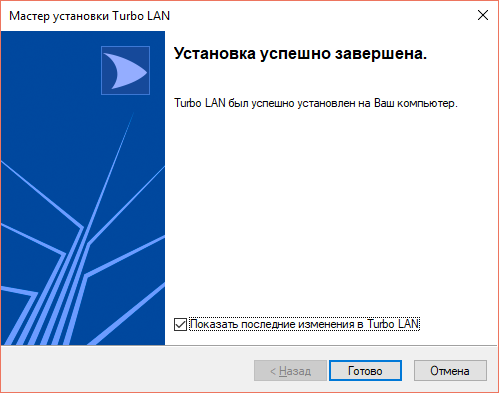

Из ситуации удалось выйти, воспользовавшись другим источником, на роль которого удачно подошла недавно рассмотренная модель Prime X470-Pro, с её поддержкой порядка намного больше, там оказалась рабочая, свежая версия этого же комплекса.

ASUS EX-A320M GamingASUS EX-A320M GamingASUS EX-A320M Gaming

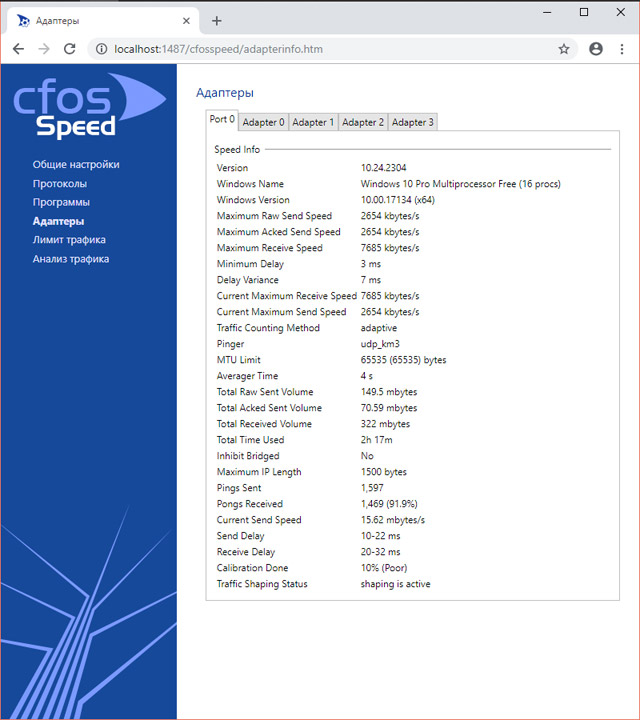

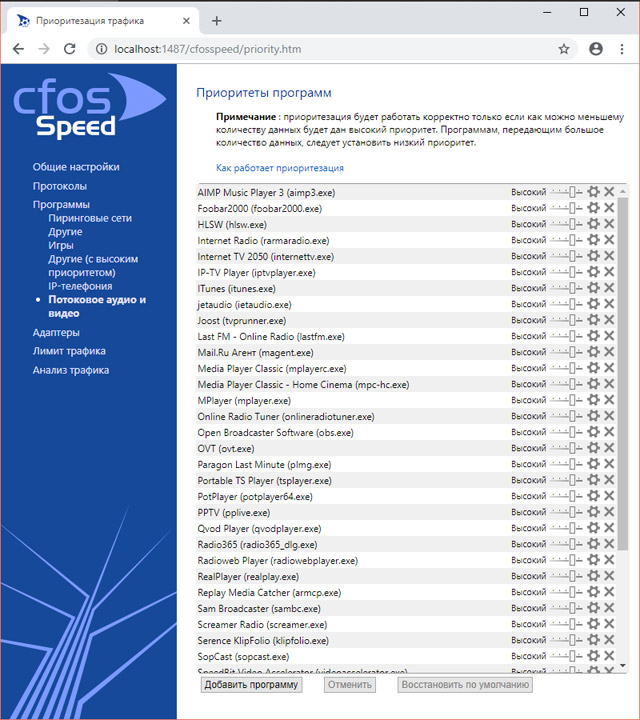

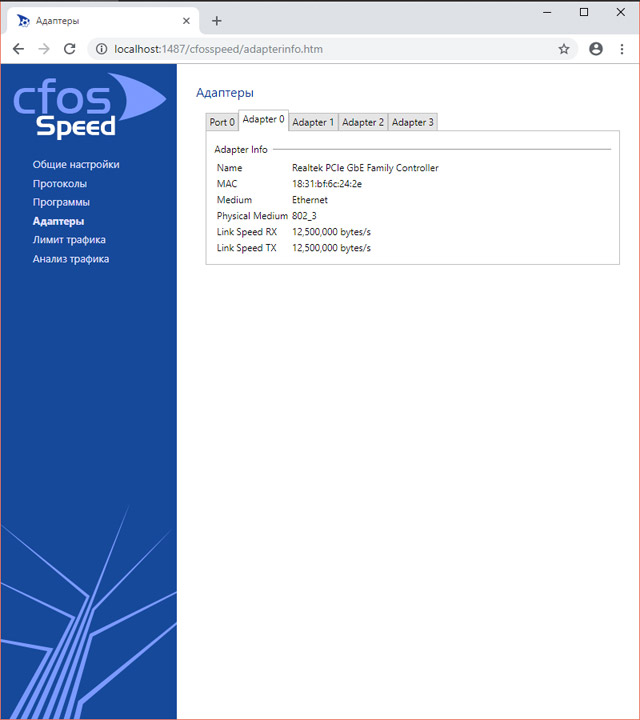

Turbo LAN прежде имел фирменный интерфейс от ASUS, но теперь применяется обычный скин cFosSpeed.

ASUS EX-A320M GamingASUS EX-A320M GamingASUS EX-A320M GamingASUS EX-A320M Gaming
