Обзор материнской платы ASRock Z390 Steel Legend. Сражение за low-end

Первый представитель новейшей серии продуктов от ASRock в нашей лаборатории — B450M Steel Legend — не позволил сформировать полный спектр ощущений, а нынешняя испытуемая должна дополнить его новыми. Итак, перед нами плата для сегмента «low-end», усилены все ключевые узлы, к которым прикован интерес потенциальных покупателей: улучшен преобразователь VRM, усилены охлаждающие конструкции, как для стабилизатора, так и для устройств формата M.2, для иллюминации предусмотрены сверхяркие многоцветные светодиоды. Они уже распаяны на плате, есть также набор из трёх дополнительных площадок под сторонние элементы. Подчеркну, в начальном рыночном сегменте подобные шаги прежде никем из больших игроков не предпринимались. От плеяды остальных игровых плат тестовый образец отличается изменённым подходом к организации работы звуковой части, тут предпочли выполнить уклон в сторону аудитории с многоканальными аудиосистемами, добавив соответствующий базис в набор ПО.

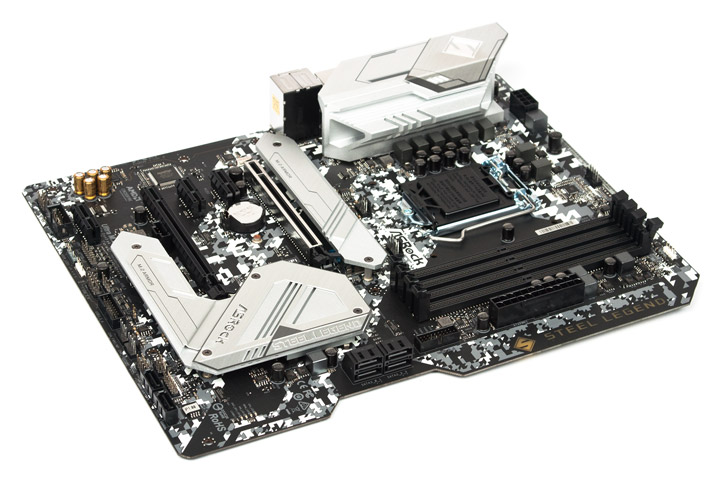

ASRock Z390 Steel Legend

Оценив набор и количество портов, проявится начальный статус устройства, нет ничего больше, чем способен предоставить Intel Z390, для добавочного адаптера беспроводных сетей заготовлено место, в том числе, и под антенные выходы — на задней панели, но «перегружать» стоимость такого продукта производитель не стал, оставив возможность расширения для окончательного владельца. Детальнее обо всём речь пойдёт дальше, а пока есть возможность познакомиться с основными характеристиками устройства.

Модель ASRock Z390 Steel Legend
Официальная страница продукта в Сети asrock.com
Чипсет Intel Z390
Процессорный разъём Socket 1151
Процессоры Core i9, Core i7, Core i5, Core i3, Pentium Gold, Celeron (Coffee Lake-S)
Память 4 DIMM DDR4 SDRAM 2133/2400/2666/2800*/2933*/3200*/3600*/3733*/3800*/3866*/4000*/4133*/4266+*(OC), максимум 128 ГБ
Слоты PCI-E 1 x PCI Express 3.0 x16
1 x PCI Express 3.0 x16 (x4)
3 x PCI Express 3.0 x1
M.2 1 x PCI Express 3.0 x4, SATA 6 Гбит/с (Key M, 2230/2242/2260/2280/22110)
1 x PCI Express 3.0 x4, SATA 6 Гбит/с (Key M, 2230/2242/2260/2280)
1 x PCI Express 3.0 x1, CNVi (Key E, 2230)
Встроенное видеоядро (в процессоре) Intel UHD 610/630
Видеоразъёмы DisplayPort 1.2, HDMI 1.4
Количество подключаемых вентиляторов 5x 4pin
Порты PS/2 1 (клавиатура/мышь)
Порты USB 2 х 3.2 Gen2 (2 разъёма на задней панели (1x C), Z390)
6 х 3.2 Gen1 (2 разъёма на задней панели, Z390)
5 x 2.0 (2 разъёма на задней панели, Z390)
VR Ready +
Serial ATA 6 x SATA 6 Гбит/с (Z390)
RAID 0, 1, 5, 10 (SATA, Z390)
Встроенный звук Codec — Realtek ALC1200 (7.1, HDA)
S/PDIF Оптический (выход)
Сетевые возможности Intel I219V (Gigabit Ethernet)
COM 1 (внутренний)
TPM +
UEFI AMI UEFI
Форм-фактор ATX
Размеры, мм 305 x 244
Дополнительные возможности Thunderbolt header, пара колодок для подключения лент RGB LED (+12V), одна колодка для подключения лент Addressable LED (+5V), POST Status Checker (CPU, DRAM, VGA, Boot Device LED), поддержка AMD 2-Way CrossFireX, DTS Connect
Цена в рознице, $

Упаковка и комплектация

Коробка попросту громадная. Ручки для облегчения транспортировки нет. Поверх основной упаковки натянут фальшь-кейс с яркой полиграфией. Верхний картонный отсек отведён под плату, фиксированную в поддоне из вспененного полиэтилена, под ним расположены добавочные элементы поставки.

ASRock Z390 Steel Legend

Ключевые особенности описали сзади, добавив туда фото изделия и небольшую таблицу с перечнем главных возможностей.

ASRock Z390 Steel Legend

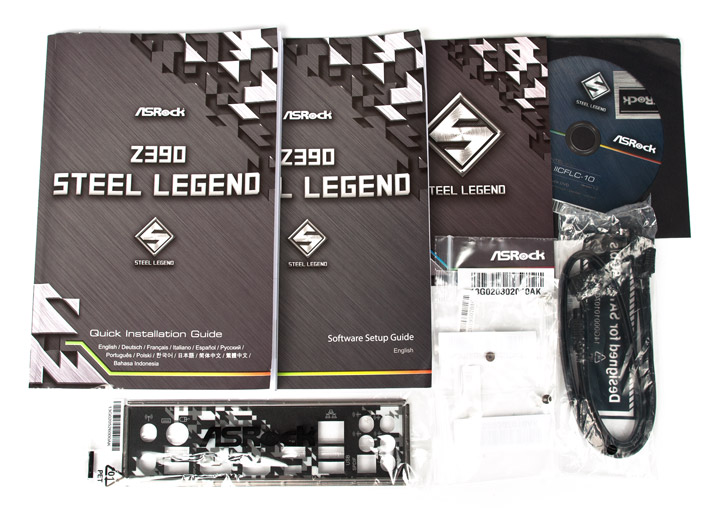

Набор без излишеств, тут есть:

  • многоязычная инструкция по быстрой установке;
  • руководство по UEFI и A-Tuning на английском языке;
  • открытка с эмблемой серии (присутствует место для марки);
  • диск с драйверами и фирменным ПО;
  • наклейка с логотипом компании;
  • три крепёжных винта и две стойки для устройств формата M.2;
  • заглушка для корпуса, дополненная наклейкой в чёрных тонах с символьным обозначением всех гнёзд. Обратная часть оклеена шумопоглащающим материалом;
  • два кабеля SATA 6Gb/s, один из которых с Г-образным разъёмом на одном из концов
ASRock Z390 Steel Legend

Внешний вид

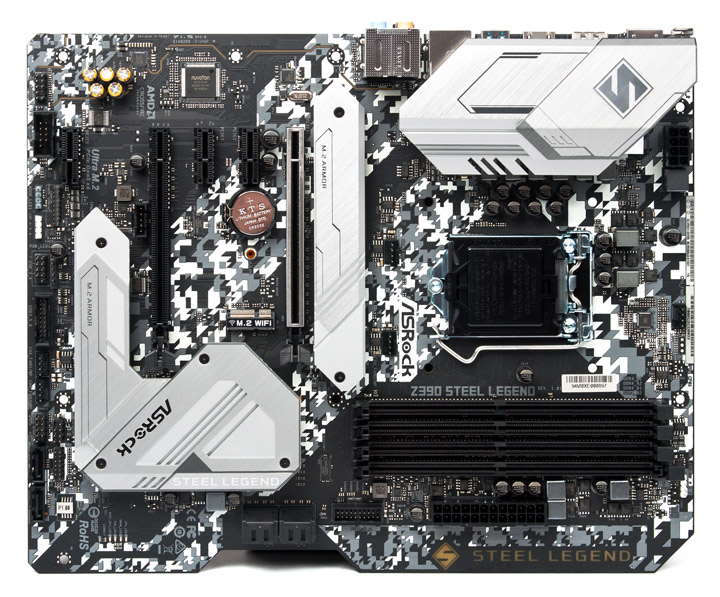

Используются монохромные оттенки, чёрный текстолит сочетается с большим числом металлических деталей. Общие размеры устройства соответствуют формату ATX, однако есть всего семь отверстий под корпусные винты, фиксирующие плату. Отсутствуют разного рода кнопки, переключатели и прочие «помощники». Всё же модель предназначена для разовой сборки системы.

ASRock Z390 Steel Legend

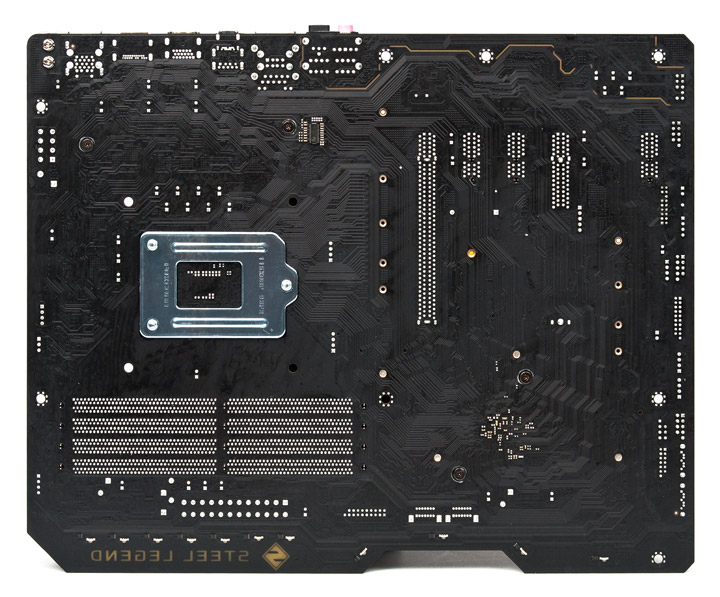

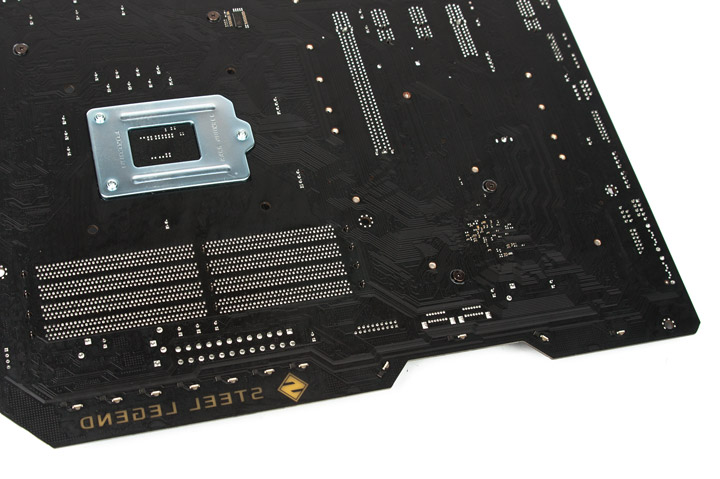

Сзади находится малое число электронных компонентов, в области размещения усилительной пластины СО для процессора вряд ли что-то будет препятствовать процедуре монтажа.

ASRock Z390 Steel Legend

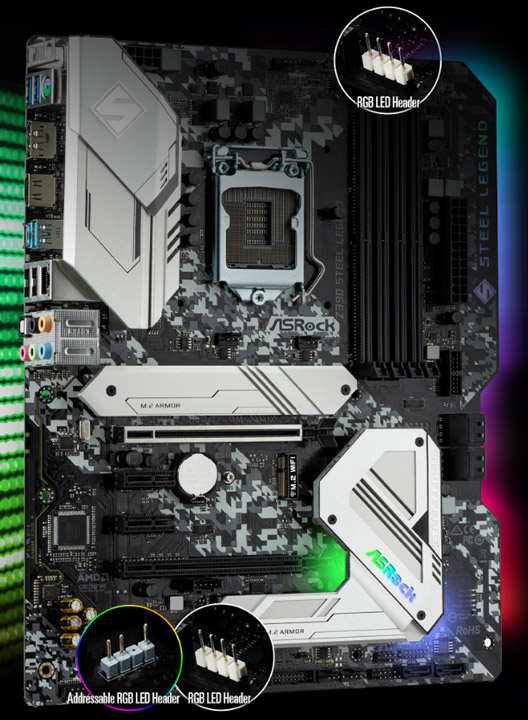

Светиться будет логотип производителя, оформленный в охладителе PCH. Дополнительный фон создаст комбинация из корпусного поддона и светодиодов, распаянных на обратной стороне, вдоль правой грани.

ASRock Z390 Steel LegendASRock Z390 Steel Legend

Близкое рассмотрение конструкции определило природу свечения надписи — группа светодиодов находится прямо на плате.

ASRock Z390 Steel Legend

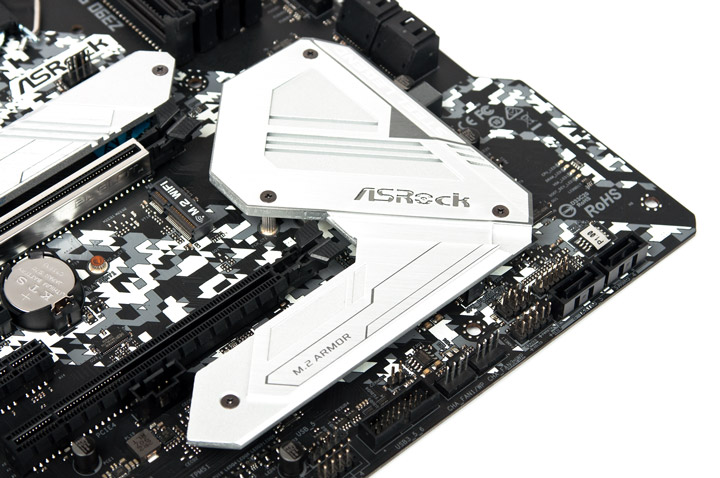

Охладитель у хаба составной, скомбинирован радиатор для нижнего гнезда M.2 и, непосредственно, для чипа от Intel.

ASRock Z390 Steel Legend

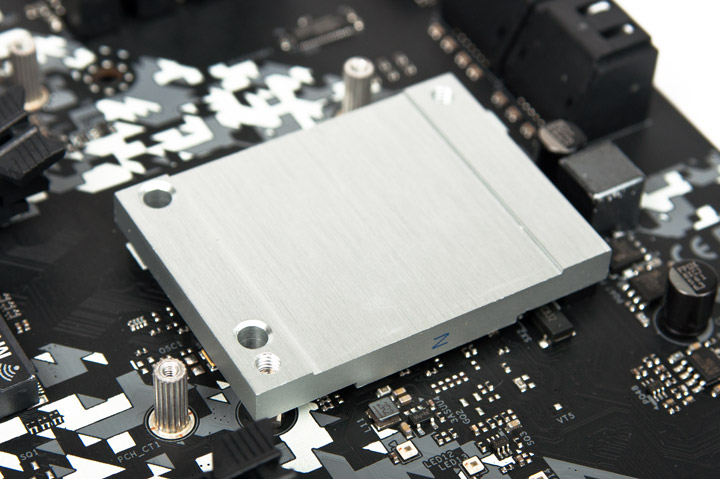

Микросхеме досталась простейшая по своему исполнению металлическая болванка, отдающая тепло дальше вверх, для чего используется даже отдельная термопрокладка большой площади (она будет видна дальше).

ASRock Z390 Steel Legend

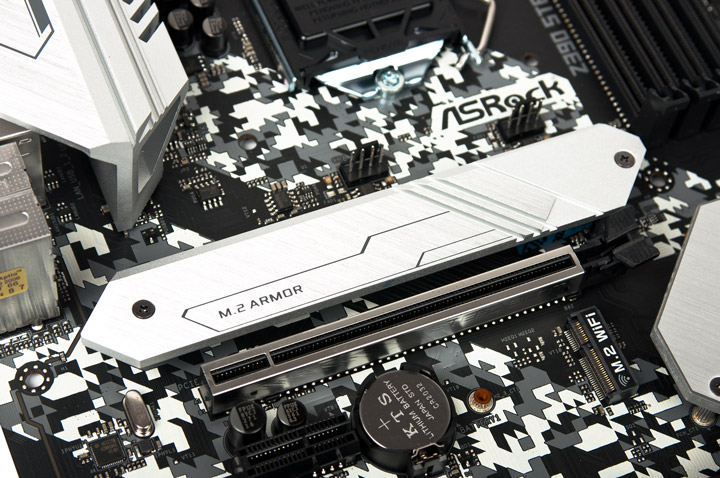

Верхний M.2 предназначен для накопителей всех типов и габаритов. Предустановленный охладитель имеет преднанесённый тепловой интерфейс.

ASRock Z390 Steel LegendASRock Z390 Steel Legend

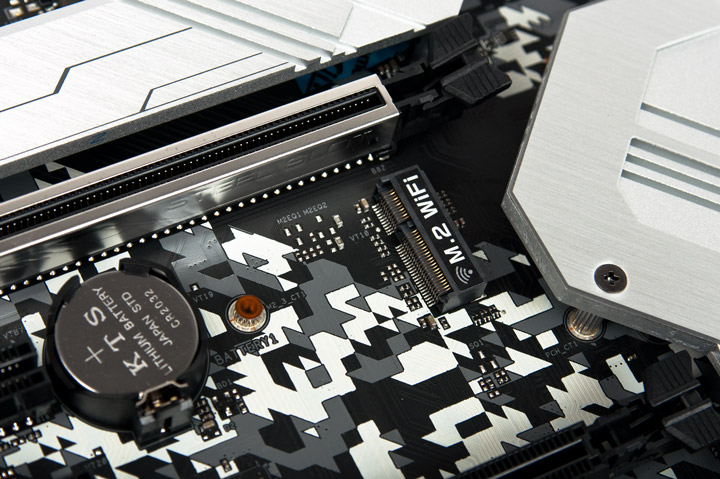

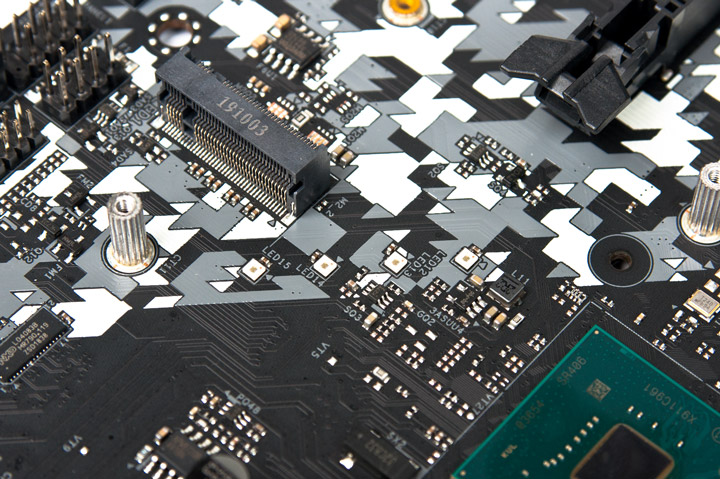

Установочная площадка для трёхсантиметрового модуля беспроводных сетей расположена в центре платы.

ASRock Z390 Steel Legend

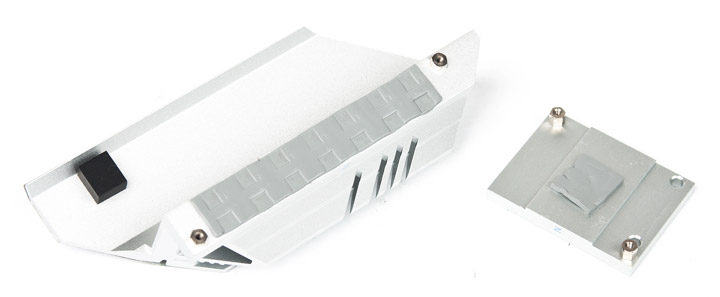

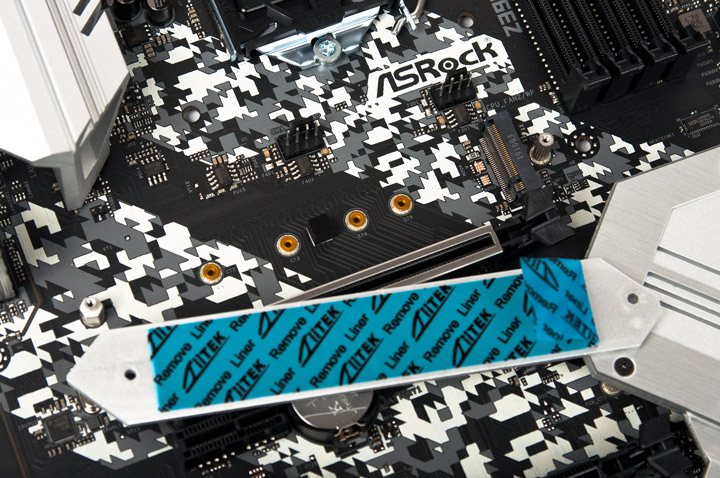

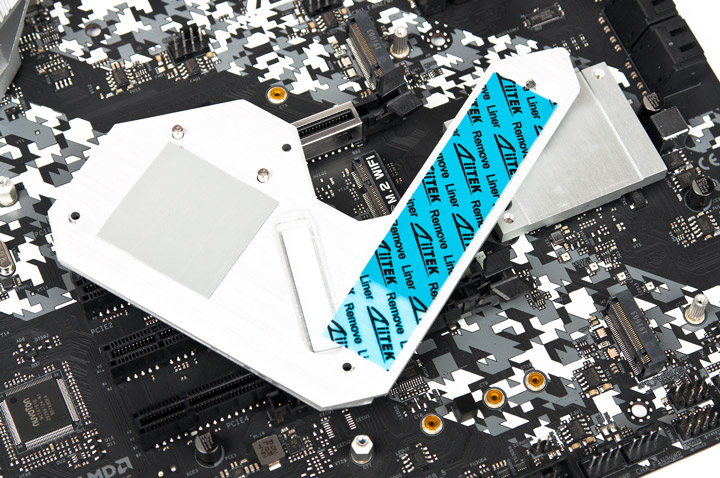

Как уже говорилось прежде, нижний слот M.2 обладает составным предустановленным охладителем. Есть ограничение по длине, предельная здесь — восемь сантиметров. На самом большом охладителе есть две разные термопрокладки — для накопителя и под соединение с радиатором PCH. Между ними оформлено «окно» со светорассеивающей плёнкой, оно обеспечивает сочную иллюминацию для эмблемы. Чтобы не было проблем с монтажом, предусмотрительно инженерами было заготовлено два направляющих штыря.

ASRock Z390 Steel LegendASRock Z390 Steel Legend

Четвёрка продольных гнёзд SATA размещена аккурат под видеокартой, очевидно, дабы та скрыла кабели от глаз.

ASRock Z390 Steel Legend

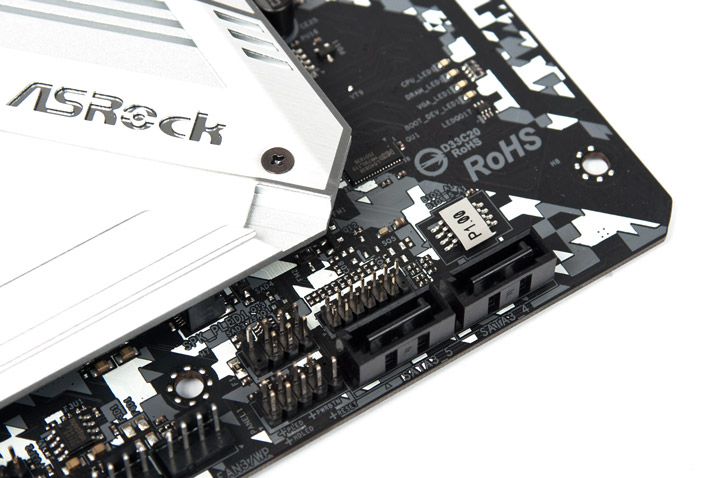

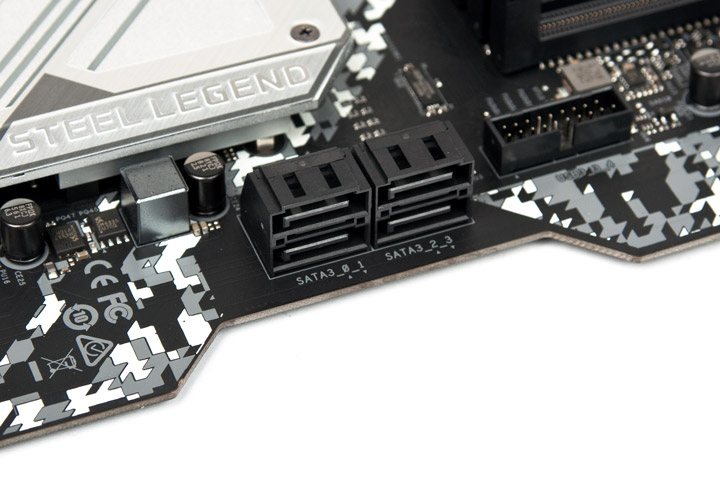

Ещё два поперечных выхода находятся в углу, такой приём будет полезен обладателям тесных корпусов.

ASRock Z390 Steel Legend

Отсутствует стойка под симметричный выход USB последнего поколения (3.1 Gen2), входящий в состав корпуса. Нашлось место для поддержки четырёх выходов поколения 3.1 Gen1 и трёх (!) наиболее распространённого — 2.0.

ASRock Z390 Steel Legend

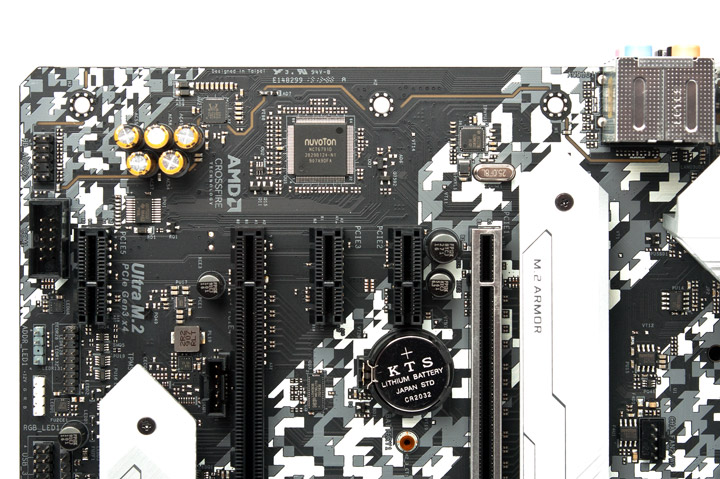

Все шестнадцать линий PCI-E подведены к единственному экранированному слоту, остальные пластиковые, чёрного цвета, связаны с хабом.

ASRock Z390 Steel Legend

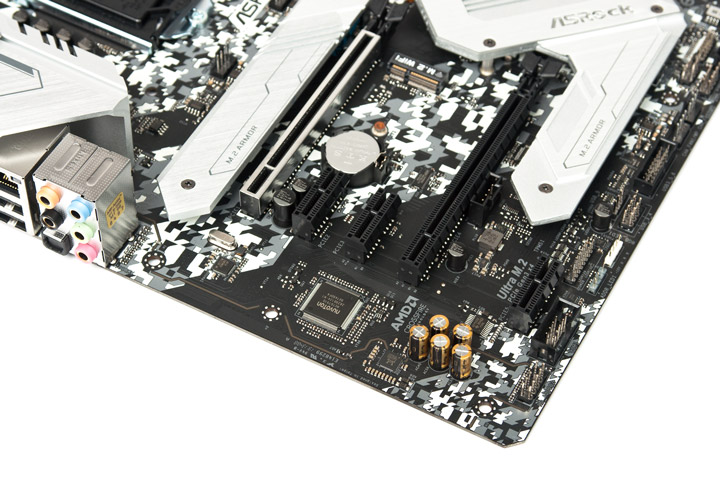

Для звуковой составляющей нет дополнительных ОУ или внешнего ЦАП, имеется лишь кодек и набор из особых конденсаторов.

ASRock Z390 Steel Legend

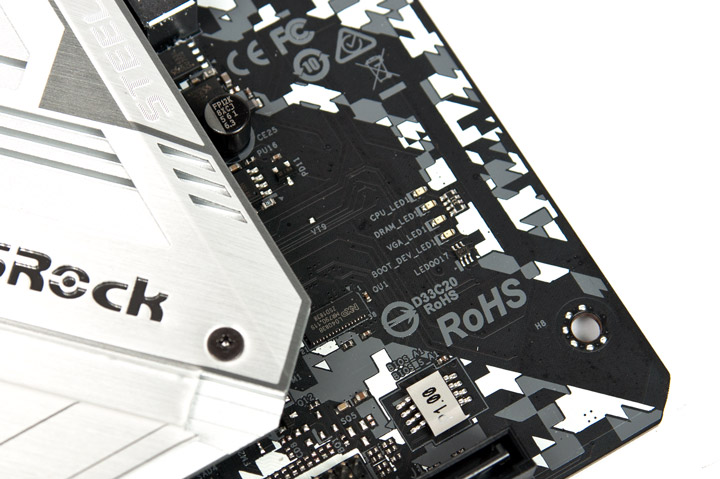

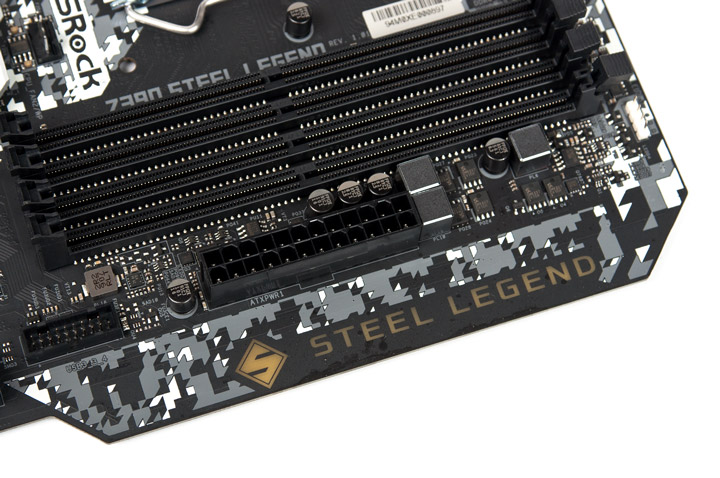

В наличии упрощённый диагностический комплекс, набранный четырьмя светодиодами алого цвета. Прошивка находится в единственной микросхеме, рядом с ней я впервые заметил гнездо на 13 (!) контактов, это число постоянно растёт, хотя ножек у «флэшки» всё ещё восемь. Тем самым, весь правый верхний угол выделен под имиджевую сферу, однако общая площадь протравленных слоёв в текстолите для букв небольшая.

ASRock Z390 Steel LegendASRock Z390 Steel Legend

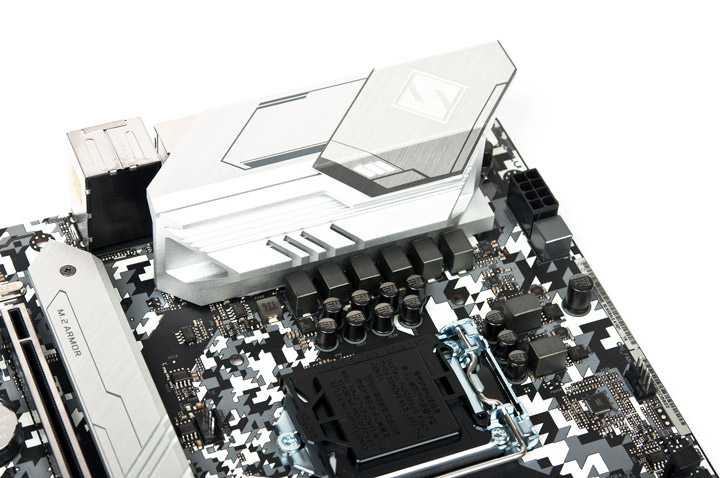

Над задней панелью не возвышается набивший оскомину пластиковый «навес». Вместо него используется радиатор VRM увеличенных размеров, его верхний ярус вытянут в сторону. Форма достаточно сложная, но с нашим двухсекционным кулером никаких проблем совместимости не возникло (как это уже бывало с платами, особенно небольших габаритов).

ASRock Z390 Steel Legend

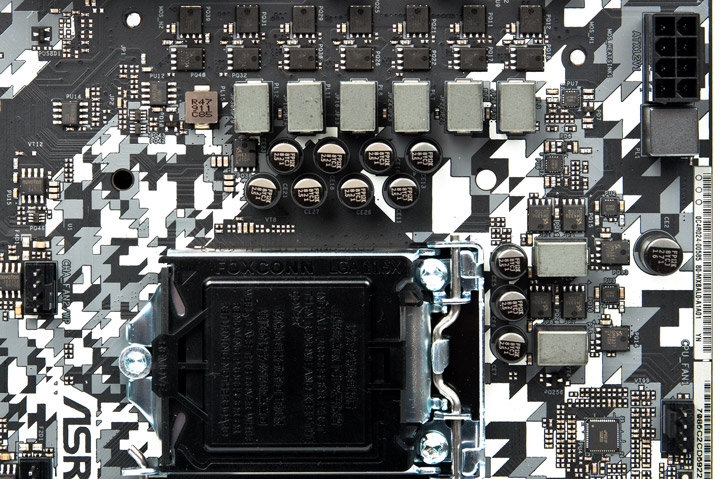

Для стабилизации напряжения ЦП используется минимально приемлемое на сегодня число транзисторов — 12, а для iGPU предусмотрели целых шесть! Тем самым, структура обретает вид 6+2 «канала», но всего я увидел пять внешних драйверов, а значит истинная картина стабилизатора — это 3+2 «фазы», процессорные каналы тут удвоены ввиду соответствующих элементов. Имеется пять внешних драйверов: три uP1961S у CPU Voltage, а пара uP1962S нужна под GPU Voltage. ШИМ-контроллер — uP9521P от uPI Semiconductor, силовые элементы — SM4336NSKP и SM4337NSKP производства Sinopower. Выходит, перед нами слегка улучшенный стабилизатор, прежде изученный в обзоре B365 Phantom Gaming 4. Отличающийся от всех дроссель, распаянный пониже, участвует в структуре стабилизатора напряжения CPU SA Voltage. Путём понижения образованной здесь величины достигается нужный уровень CPU IO, тем самым, он не может быть больше SA.

ASRock Z390 Steel Legend

В отличии от нескольких предыдущих устройств от ASRock, посетивших наш тестовый стенд, включённые в состав Z390 Steel Legend термопрокладки имеют привычный, серый оттенок (а не жёлтый). Нет замечаний к аккуратности их нанесения, все транзисторы оказались накрытыми как положено. Надёжная фиксация была обеспечена винтовым прижимом.

ASRock Z390 Steel Legend

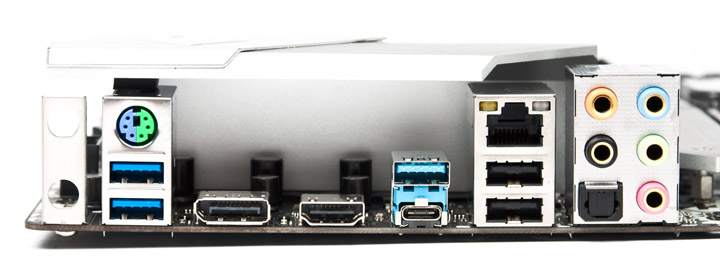

Испытуемая — наиболее дешёвая плата на базе Intel Z390, посетившая лабораторию к моменту оформления обзора, потому говорить про наполнение задней панели рекордным количеством портов тут не приходится. Однако имеется S/PDIF, стойка для антенных выходов, два цифровых и пять аналоговых звуковых. Суммарно тут находится шесть портов USB, все они — самых разных поколений, есть даже симметричный! Потому не вижу повода расстраиваться по какому-либо поводу, для сборки современного игрового ПК общий набор вполне подходящий.

ASRock Z390 Steel Legend
