Обзор материнской платы ASRock Z390 Steel Legend. Сражение за low-end

Возможности UEFI

Имеющееся обновление микрокода я интегрировал в состав платы посредством Instant Flash без каких-либо трудностей.

ASRock Z390 Steel LegendASRock Z390 Steel LegendASRock Z390 Steel Legend

Упрощённый режим наладки с именем Ez Mode даст возможность активировать XMP, уточнить актуальность даты и времени, выбрать один из вариантов локализации, среди прочих, есть и русский. Тут же находится интерактивное меню Boot Priority.

ASRock Z390 Steel LegendASRock Z390 Steel LegendASRock Z390 Steel LegendASRock Z390 Steel LegendASRock Z390 Steel LegendASRock Z390 Steel LegendASRock Z390 Steel Legend

Традиционное меню имеет структуру схожую с другими устройствами компании. Допускается создание раздела с избранными пунктами, для ускоренного к ним доступа. Заготовлены пять профилей под хранение настроек системы, готовых разгонных сценариев не предусмотрено, если не учитывать возможность использования XMP.

ASRock Z390 Steel LegendASRock Z390 Steel LegendASRock Z390 Steel Legend

Для наладки работы ЦП и ОЗУ есть более, чем достаточное число пунктов меню. Нам лишь остаётся проверить, как именно плата будет отзываться на вносимые изменения. Не забыли про интерактивный инструмент DRAM Tweaker, где основные задержки можно указать при содействии мыши, опираясь на заводское содержимое у выбранных модулей.

ASRock Z390 Steel LegendASRock Z390 Steel LegendASRock Z390 Steel LegendASRock Z390 Steel LegendASRock Z390 Steel LegendASRock Z390 Steel LegendASRock Z390 Steel LegendASRock Z390 Steel LegendASRock Z390 Steel LegendASRock Z390 Steel LegendASRock Z390 Steel LegendASRock Z390 Steel LegendASRock Z390 Steel LegendASRock Z390 Steel LegendASRock Z390 Steel LegendASRock Z390 Steel LegendASRock Z390 Steel LegendASRock Z390 Steel LegendASRock Z390 Steel Legend

Отдельных комментариев достоин раздел с установкой напряжений. Предусмотрено несколько способов его модификации у процессора, в наличии набор профилей LLC. Для подсистемы памяти шаг изменения мал, а верхний предел вполне достаточен для смелых экспериментов — 1,55 В! Наибольшим ограничителем тут стал уровень CPU IO, предельная величина — 1,2 В, интересно, что получится в ходе разгонных экспериментов.

ASRock Z390 Steel LegendASRock Z390 Steel LegendASRock Z390 Steel LegendASRock Z390 Steel LegendASRock Z390 Steel LegendASRock Z390 Steel Legend

Ключевые переменные собраны для удобства в общей таблице:

Параметр Диапазон регулировки Шаг
BCLK Frequency (МГц) 100–500 0,1
CPU Ratio (Multiplier) 8–120 1
CPU Core/Cache Fixed Voltage (В) 0,9–1,52 0,005
CPU Core/Cache Offset Voltage (мВ) –100…+200 5
CPU Load-Line Calibration Auto/Level 1…5 1
CPU Cache Ratio (Multiplier) 8–85 1
DRAM Frequency (МГц) 800–6300
800–8400
100
133
DRAM Voltage (B) 1,20–1,55 0,01
VCCSA Voltage (В) 1,05–1,30 0,01
VCCIO Voltage (В) 0,95–1,20 0,01
PCH +1.05V Voltage (В) 1,05–1,20 0,01
GT Frequency (МГц) 100–3000 50
GT Core/Cache Fixed Voltage (В) 0,9–1,52 0,005
GT Core/Cache Offset Voltage (мВ) –100…+200 5

В дополнительных возможностях устройства выделю наличие глубокого управления подсветкой, реализовали возможность выбора не только цвета, но и сценариев мерцания. Также можно отметить пункт View Event Log, где фиксируются ключевые события в поведении системы.

ASRock Z390 Steel LegendASRock Z390 Steel LegendASRock Z390 Steel LegendASRock Z390 Steel LegendASRock Z390 Steel LegendASRock Z390 Steel LegendASRock Z390 Steel LegendASRock Z390 Steel LegendASRock Z390 Steel LegendASRock Z390 Steel LegendASRock Z390 Steel LegendASRock Z390 Steel LegendASRock Z390 Steel LegendASRock Z390 Steel LegendASRock Z390 Steel LegendASRock Z390 Steel LegendASRock Z390 Steel LegendASRock Z390 Steel LegendASRock Z390 Steel LegendASRock Z390 Steel LegendASRock Z390 Steel LegendASRock Z390 Steel Legend

Среди температурных отметок в UEFI имеется лишь пара самых основных. Наблюдать можно за всеми важными системными напряжениями. В наличии пять площадок под вентиляторы или помпы, на процессорной заложен лишь одни способ по снижению скорости — посредством смены скважности ШИМ (CPU Fan 1), для остальных четырёх посадочных мест выбрать можно между методами PWM и DC. Установку сценария провести можно как в строковом виде, указывая значения собственноручно, так и воспользовавшись интерактивным способом FAN-Tastic Tuning. Автоматический поиск значений предельно низких оборотов для устройств проведёт мастер Fan Tuning.

ASRock Z390 Steel LegendASRock Z390 Steel LegendASRock Z390 Steel LegendASRock Z390 Steel LegendASRock Z390 Steel LegendASRock Z390 Steel LegendASRock Z390 Steel LegendASRock Z390 Steel LegendASRock Z390 Steel LegendASRock Z390 Steel LegendASRock Z390 Steel LegendASRock Z390 Steel LegendASRock Z390 Steel LegendASRock Z390 Steel LegendASRock Z390 Steel Legend

Скорость инициализации устройств неспешная, в ходе некоторых разгонных сценариев наблюдается «двойной» старт.

ASRock Z390 Steel LegendASRock Z390 Steel LegendASRock Z390 Steel LegendASRock Z390 Steel LegendASRock Z390 Steel LegendASRock Z390 Steel Legend

Комплектное ПО

У большинства плат от ASRock схожий набор ПО, рассматриваемый продукт исключением не стал. Чего-то особенного здесь нет.

  Программное обеспечение
Фирменное APP Shop (AppCharger, A-Tuning, Polychrome RGB, Restart to UEFI)
Сетевое XFast LAN

Имеется общий комплекс App Shop, где можно провести загрузку отсутствующих драйверов и утилит, а также провести обновление, если вдруг найдётся более свежая версия. Я не увидел здесь, среди программ, A-Tuning, её отдельно потребовалось загружать со страницы поддержки продукта, возможно, это следствие недавнего анонса модели и не всё ещё успели довести до ума.

ASRock Z390 Steel LegendASRock Z390 Steel LegendASRock Z390 Steel LegendASRock Z390 Steel LegendASRock Z390 Steel LegendASRock Z390 Steel LegendASRock Z390 Steel Legend

Особых разгонных способностей нет и в A-Tuning. Наличествующие профили Operation Mode дублируют схемы Электропитания в Windows 10. В рубрике OC Tweaker имеется механизм по смене основных параметров, часть внесённых изменений срабатывает сразу же, в частности, речь про напряжения, это позволяет ускорить подбор значений в ходе проведения экспериментов.

ASRock Z390 Steel LegendASRock Z390 Steel LegendASRock Z390 Steel LegendASRock Z390 Steel LegendASRock Z390 Steel LegendASRock Z390 Steel Legend

Скрытых в UEFI переменных из области наблюдения за состоянием системы тут не оказалось, проведённый цикл наладки охладителей будет актуален для момента работы утилиты, изменения не затрагивают настроек в UEFI.

ASRock Z390 Steel LegendASRock Z390 Steel LegendASRock Z390 Steel LegendASRock Z390 Steel LegendASRock Z390 Steel Legend

Не считая возможность увидеть температуру хаба, других сокрытых показателей устройство не таит, во всяком случае, стороннее ПО, роль которого досталась AIDA64, их не обнажило. Разом с тем нельзя не отметить набор напряжений, доступный здесь для наблюдения, что несомненно облегчает участь овеклокеров в ходе разгона.

ASRock Z390 Steel Legend

Управление системой подсветки предусматривает перебор сценариев, для большинства узлов перечень сужен, на площадке Addressable LED число вариантов заметно побольше. Изменять можно яркость и оттенки свечения, скорость мерцания, суммарное число светодиодов на плате — 15 штук, номинально они причислены на плате к PCH.

ASRock Z390 Steel LegendASRock Z390 Steel LegendASRock Z390 Steel LegendASRock Z390 Steel LegendASRock Z390 Steel LegendASRock Z390 Steel LegendASRock Z390 Steel LegendASRock Z390 Steel LegendASRock Z390 Steel LegendASRock Z390 Steel LegendASRock Z390 Steel Legend

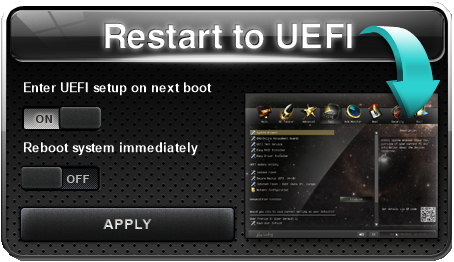

Restart to UEFI поможет владельцам игровых клавиатур без труда попадать в среду наладки сразу после рестарта системы. Подтверждена безошибочная работа этой небольшой утилиты.

ASRock Z390 Steel Legend

Идеологическое построение звуковой подсистемы ничем не отличается от другой модели производителя, не так давно появившейся на рынке — ASRock B365 Phantom Gaming 4, всё сказанное в нашем обзоре об этой части устройства можно подтвердить для обеих, потому нет смысла повторять одно и то же, интересующиеся этим узлом могут почитать о нём в соответствующей рубрике.

ASRock Z390 Steel LegendASRock Z390 Steel LegendASRock Z390 Steel LegendASRock Z390 Steel LegendASRock Z390 Steel LegendASRock Z390 Steel LegendASRock Z390 Steel LegendASRock Z390 Steel LegendASRock Z390 Steel LegendASRock Z390 Steel LegendASRock Z390 Steel LegendASRock Z390 Steel LegendASRock Z390 Steel LegendASRock Z390 Steel LegendASRock Z390 Steel Legend

XFast LAN — традиционный бонус для сетевой инфраструктуры, основанный на продукте cFosSpeed. Работал он тоже без замечаний.

ASRock Z390 Steel LegendASRock Z390 Steel LegendASRock Z390 Steel LegendASRock Z390 Steel Legend
