Характеристики
Как обычно, начнем с таблицы технических характеристик платы.
| Модель | ASRock 890GX Extreme3 |
| Чипсет | AMD 890GX + SB850 |
| Процессоры | Socket AM3 Phenom II, Athlon II |
| Шина HT | HyperTransport 3.0, 5200 MT/s |
| Память | 4x DIMM DDR3 SDRAM 1066/1333/1600, 16GB max |
| Количество подключаемых вентиляторов | 5x (2x 4pin, 3x 3pin) |
| Слоты PCI-E | 1x PCI Express 2.0 x16 1x PCI Express 2.0 x16@x8 1x PCI Express 2.0 x16@x4 1x PCI Express 2.0 x1 |
| Слоты PCI | 3x |
| Встроенное видеядро | Radeon HD 4290 |
| Видеоразъемы | HDMI, DVI, D-Sub |
| Порты USB | 12x 2.0 (4 разъема на задней панели) 2х 3.0 на задней панели (NEC D720200F1) |
| ATA-133 | – |
| Serial ATA | 6x SATA-3 (AMD SB850) |
| RAID | 0, 1, 0+1, 5, JBOD (AMD SB850) |
| eSATA | 1x |
| Встроенный звук | Восьмиканальный HDA-кодек VIA VT2020 |
| Встроенная сеть | 2x Gigabit Ethernet Realtek RTL8111E |
| FireWire | 2x (один порт на задней панели, VIA VT6315N) |
| LPT | – |
| COM | + |
| BIOS | AMI |
| Форм-фактор | ATX |
| Размеры | 305 x 244 мм |
| Дополнительные возможности | POST-индикатор, кнопки Power и Reset |
Комплект поставки
Материнская плата поставляется в коробке темных тонов с ручкой для переноски. Практически каждая грань коробки «украшена» надписями «True 333». Где-то мы такое уже видели.
Комплект поставки выделяется наличием расширительной «планки» eSATA на заднюю панель корпуса. В остальном никаких особых отличий от рассмотренных плат других производителей, основанных на AMD 890GX. Полный список выглядит следующим образом:
- четыре кабеля SATA;
- расширительная планка eSATA на заднюю панель;
- задняя планка I/O;
- диск с драйверами и ПО;
- инструкция пользователя и рекламные плакаты.
Внешний вид
Практически стандартом для большинства производителей стало выполнять продукты среднего и высокого ценового диапазона на текстолите темных тонов. Рассматриваемый ASRock не стал исключением.
Компоновка — классическая. Разъемы для подключения устройств и плат расширения преимущественно белого и синего цветов. Внешне плата выглядит вполне обыденно, ничего запоминающегося нет. При создании платы использованы японские твердотельные конденсаторы и прочие высококачественные компоненты.
Обеспечивается функционирование всех существующих на рынке процессоров АМ3. Четыре слота оперативной памяти дают возможность использовать до 16 ГБайт памяти DDR3 в наборе 4х4. Защелки удобные, никаких претензий в этом плане нет. Установленная в верхний слот PCI Express x16 видеокарта не блокирует их, но разъемы памяти расположены очень близко к верхнему краю платы, и в некоторых корпусах с низким размещением блока питания могут возникнуть трудности с установкой и извлечением модулей.
При беглом осмотре платы можно подумать об использовании десятифазного преобразователя питания процессора. Сам производитель заявляет, что у данного продукта «продвинутый дизайн системы питания V8 + 2». Однако чуть более подробное изучение спецификаций контроллера VRM дает понять, что вендор лукавит — на самом деле использована схема 4+1 с двойным набором некоторых элементов. Тем не менее никаких ограничений в устанавливаемых процессорах нет.
Бытует мнение, что радиатор, установленный на силовые элементы отнюдь не улучшает условий работы платы. Несомненно данный вопрос требует изучения, с уверенностью сейчас можно сказать лишь одно — массивные системы охлаждения цепей питания процессора стали своеобразным эталоном качества продукта. Данная «фишка» вовсю используется многими производителями. Данный продукт не стал исключением. За охлаждение северного моста и транзисторов отвечают радиаторы средних размеров, соединенные между собой тепловой трубкой. Дополнительный разъем питания — восьмиконтактный.
Весьма продуманной выглядит реализация возможности установки карт расширения. Расположение разъемов PCI-E x16 позволяет без проблем использовать графические карты с двухслотовыми системами охлаждения. Даже в случае установки трех подобных карт у пользователя останется свободным разъем PCI Express x1, в который можно установить, например, качественную звуковую карту. Однако защелки, используемые для фиксации карт расширения на разъемах PCI Express x16 неудобные. По всей видимости, устанавливать и снимать карты пользователю придется в строгом порядке. Однако у пользователей, которые не используют больше одного видеоакселератора, особых проблем возникнуть не должно.
Как обычно, левый нижний угол платы традиционно насыщен разнообразными интерфейсами. Пользователь может обнаружить там шесть портов SATA 3. Их расположение можно назвать стандартным — все коннекторы расположены параллельно плоскости платы. Такая конфигурация может помешать комфортному подключению в некоторых корпусах. Также, в этой области платы размещены разъемы передней интерфейсной панели корпуса, индикатор POST-кодов и кнопки включения/перезагрузки. Внутренние разъемы USB 2.0 распределены равномерно вдоль нижнего края платы. Также, на фото, вы можете увидеть радиатор южного моста. Внешне он весьма небольшой, конструкция — игольчатого типа. Сверху массив ребер закрыт декоративной крышкой. Демонтирование последней наверняка сможет улучшить температурные показатели микросхемы SB850.
Ну и в конце внешнего обзора рассмотрим, как обычно, заднюю панель ввода-вывода. Расположение различных интерфейсов на ней выглядит вполне удобно и привычно. Для комфорта пользователей, использующих систему при разгоне, на заднюю панель выведена удобная кнопка сброса настроек CMOS с подсветкой. Остальные разъемы описаны в приведенной в начале статьи таблице.
Возможности BIOS
Теперь настало время заглянуть «под капот», и оценить основные возможности BIOS в области разгона.
Главная вкладка базовой системы ввода-вывода выглядит следующим образом:
Все интересующие нас настройки расположены во вкладке «OC Tweaker». Причем для изменения большинства настроек нам даже не придется использовать дополнительные меню — все сконцентрировано в одном большом разделе. Помимо прочего, тут же расположены и настройки позволяющие разблокировать ядра или кэш-память отдельных моделей процессоров AMD.
Несмотря на вышесказанное, настройки таймингов и режимов работы оперативной памяти находятся в подменю «Memory Timing».
Особняком стоит вкладка посвященная системному мониторингу.
Для удобства читателей диапазон и шаг основных настроек BIOS, касающихся оверклокинга, собраны в отдельную таблицу.
| Диапазон | Шаг | Номинал | |
| HTT | 200 – 500 | 1 | 200 |
| CPU MP | 0,5 – Х | 0,5 | Х |
| CPU NB MP | 5 – 10 | 0,5 | 10 |
| HT MP | 1 – 10 | 0,5 | 10 |
| CAS | 4 – 12 | 1 | Х |
| RAS to CAS | 5 – 12 | 1 | Х |
| RAS Precharge | 5 – 12 | 1 | Х |
| tRAS | 15 – 30 | 1 | Х |
| Mem. Voltage | 0,987 – 1,995 В | 0,07 – 0,014В | 1,5 В |
| NB Voltage | 0,6 – 1,75 В | 0,0125 В | 1,2 В |
| SB Voltage | 1,1 – 1,4 В | 0,1 В | 1,1 В |
| CPU Voltage | 0,6 – 1,75 В | 0,0125 В | 1,3 В |
| НТ Voltage | 1,2 – 1,820 В | 0,01В | 1,2 В |
| SP Voltage | 1,5 – 1,8 B | 0,1 B | 1,5 В |
| GPU Voltage | 1,108 – 1,794 B | 0,013 B | 1,108 B |
Компоновка BIOS в разделе OC Tweaker весьма продумана. Пользователю не придется «бегать» по куче вкладок, чтобы изменить тот или иной параметр. Хочется отметить хорошие возможности платы по изменению множителя центрального процессора. Помимо того, что доступно очень низкое минимальное значение данного параметра, предоставляется возможным раздельное регулирование множителей для каждого из ядер используемого процессора. В разделе настроек таймингов, можно увидеть текущее значение той или иной настройки. Имеется возможность сохранить удачную комбинацию настроек в один из профилей. В целом, удобство и возможности BIOS можно охарактеризовать как высокие и достаточные для рядовых пользователей.
Список используемых сокращений.
- Mem. Voltage — (Memory) напряжение, подаваемое на дискретную, относительно платы, оперативную память.
- NB Voltage — (North Bridge Voltage) напряжение, подаваемое на северный мост.
- SB Voltage — (South Bridge Voltage) напряжение, подаваемое на южный мост.
- CPU Voltage — напряжение, подаваемое на процессор.
- SP Voltage — (Side Port Memory Voltage) напряжение, подаваемое на установленный на плате чип оперативной памяти (видеобуфер интегрированного видеоядра).
- GPU Voltage — напряжение, подаваемое на интегрированное видеоядро.
При проведении всех манипуляций с рассматриваемыми материнскими платами использовалась следующие комплектующие:
- процессор: Phenom II X3 710;
- оперативная память: G.Skill F3-12800CL8D-4GBRM (2x2GB, DDR3-1600, 7-8-7-24);
- процессорный кулер: ThermoLab BADA;
- видеокарта: ASUS ENGTX260 Matrix;
- жесткий диск: Samsung HD252HJ;
- блок питания: Thermaltake Toughpower 600W.
| Параметр | Значение |
| Частота CPU | 3510 МГц |
| Частота NB | 2160 МГц |
| Частота НТ | 2160 МГц |
| Частота памяти | 1439 МГц |
| CL | 9 |
| tRCD | 9 |
| tRP | 9 |
| tRAS | 20 |
| tRAS | 27 |
| CR | 2T |
Остальные значения таймингов устанавливались автоматически.
Результаты тестирования
| ASRock 890GX Extreme3 | Biostar TA890FXE | |
| Cinebench 11.5 (pts) | 2,87 | 2,86 |
| Everest Ultimate 5.50, Copy (MB/s) | 10719 | 10940 |
| Everest Ultimate 5.50, Latency (ns) | 52,6 | 52,3 |
| Everest Ultimate 5.50, Read (MB/s) | 8410 | 8570 |
| Everest Ultimate 5.50, Write (MB/s) | 7215 | 7270 |
| WinRar 3.93 (KB/s) | 2013 | 2025 |
| Super Pi, 1M (s) | 19,81 | 19,92 |
| Super Pi, 32M (s) | 1219 | 1201 |
| wPrime 1.55, 32M (s) | 42,5 | 42,6 |
| wPrime 1.55, 1024M (s) | 1360,5 | 1379,8 |
| 3DMark Vantage, Perfomance (score) | 11231 | 11195 |
| 3DMark Vantage, CPU (score) | 35107 | 34826 |
| 3DMark 06 (overall score) | 15610 | 15641 |
| 3DMark 06, CPU (score) | 3973 | 4002 |
| S.T.A.L.K.E.R. Clear Sky (fps) | 122 | 121,75 |
| S.T.A.L.K.E.R. CoP (fps) | 120 | 120,25 |
| World in Conflict: SA (fps) | 39,6 | 39,8 |
Быстродействие систем можно охарактеризовать как идентичное. Минимальный перевес, который вполне можно объяснить неточностью измерения, можно будет выявить лишь при тщательном сравнении плат с прочими одинаковыми комплектующими. В реальном пользовании, различия в быстродействии рассматриваемых материнских плат пользователь попросту не заметит.
Разгон, разблокирование ядер
В данном разделе мы проверим максимально достигаемую частоту НТТ и CPU. Следует заметить, весьма весомую лепту в итоговые результаты внесла крайне неблагоприятная погода. Температура окружающей среды в помещении, где проводилось тестирование, порой превышала все разумные пределы.

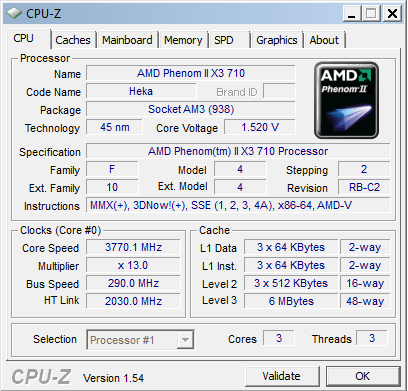

Итак, следуя описанной ранее методике нам удалось получить результат в 305МГц по НТТ. Максимальная частота процессора, при которой система сохраняла стабильность составила 3770 МГц.
Напомним, что ровно такой же результат мы получили ранее на плате Biostar TA890FXE. Очевидно, что камнем преткновения стал кулер центрального процессора, который попросту не смог обеспечить стабильность функционирования на более высоких частотах.
С разблокированием Phenom II X3 710 до полноценного четырехъядерника не возникло никаких проблем. Полученный в результате снимок окна CPU-Z ничем не отличается от приведенных ранее. Самый простой способ выполнить разблокирование — воспользоваться возможностями BIOS платы. Достаточно при старте системы нажать на клавиатуре латинскую литеру «Х». После чего плата сама произведет все необходимые манипуляции.
Итоги
Рассмотренная материнская плата является весьма неоднозначным продуктом. Несмотря на мелкие огрехи конструктива, ASRock 890GX Extreme3 представляет собой сбалансированное решение. Несомненным плюсом платы является удобный для пользователя BIOS, позволяющий произвести тонкую настройку системы, разгон и разблокировку процессора. Однако всю картину портит цена. По состоянию на момент написания данного материала, средняя стоимость в Киеве составляет 130 долларов. На десять долларов дешевле стоит ASRock 880G Extreme3, которая, судя по спецификациям, имеет минимальные отличия. Ближайший продукт конкурента — ASUS M4A89GTD PRO. На десять долларов дороже уже обойдется Gigabyte GA-890GPA-UD3H. В таком случае, в борьбе за кошельки пользователей компании придется приложить немало усилий. Для менее придирчивых пользователей ASRock 890GX Extreme3 станет отличным выбором.
P.S. При тестировании платы была замечена одна особенность — она на отрез отказалась функционировать с сетевой картой D-Link DFE-520TX, которая нормально функционирует со всеми другими моделями материнских плат. Вполне вероятно, что описанная проблема актуальна только для нашего тестового экземпляра ASRock 890GX Extreme3 и в любых других случаях проявляться не будет.
