Обзор платы Gigabyte GA-890GPA-UD3H на базе нового чипсета AMD 890GX

Довольно длительное время значительная часть материнских плат для процессоров АМD была основана на чипсетах седьмой серии этого же производителя. Данные наборы системной логики полностью отвечали требованиям большинства пользователей, а единственное слабое место платформы на время анонса — южный мост SB600, был вскоре заменен. И вот, спустя три года, компания представила новую, восьмую, серию чипсетов.

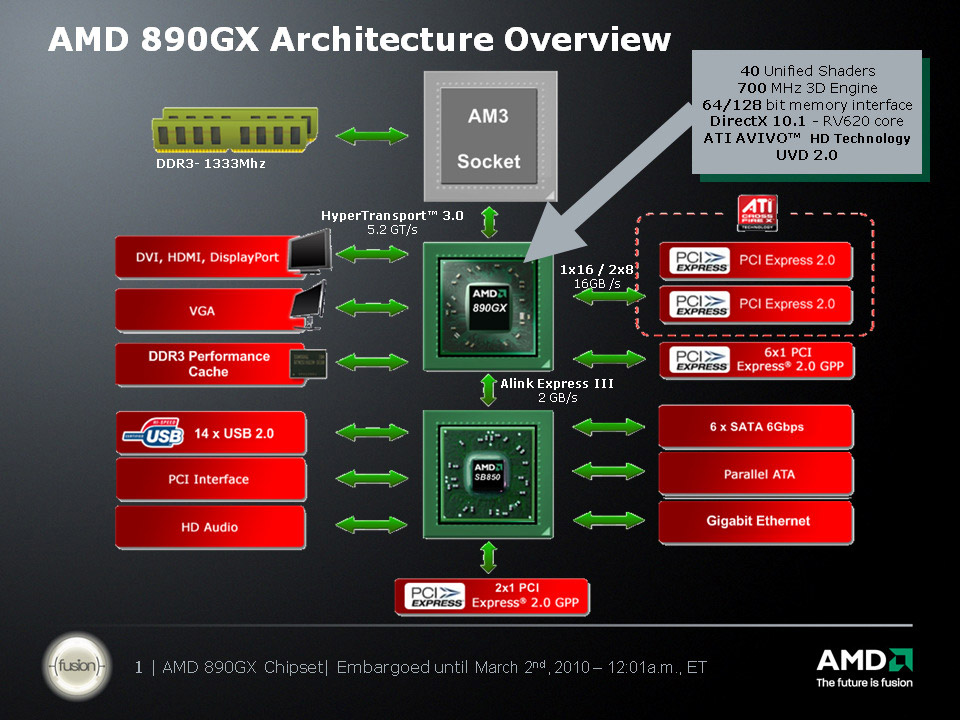

Сегодня мы рассмотрим набор системной логики AMD 890GX, состоящий из одноименного северного моста AMD 890GX и южного SB850. Оба чипа, традиционно для компании, выполнены по 55-нанометровому технологическому процессу. Северный мост сообщается с центральным процессором посредством шины HyperTransport версии 3.0, обеспечивающей пиковую пропускную способность на уровне 41,6 ГБайт/c. Также данный чип содержит в себе контроллер шины PCI Express и графическое ядро. Есть поддержка большинства актуальных графических интерфейсов, таких как DVI, HDMI, DisplayPort и аналогового VGA. Причем HDMI «повзрослел» до версии 1.3. Возможна установка двух дискретных видеокарт. В таком случае, для обоих графических портов PCI Express 2.0 используется режим работы по формуле «8+8». Также обеспечивается поддержка до 6 линий PCI-E 2.0 (дополнительно еще 2 линии — посредством южного моста). Последние решения Intel в этом плане менее функциональны, предоставляя пользователю лишь половину скоростных возможностей шины PCI Express второй генерации.

AMD 890GX

За связь между микросхемами чипсета отвечает шина Alink Express III, основанная на PCI Express, с пропускной способностью 2 ГБайт/с. Южный мост SB850 обеспечивает поддержку до шести портов SATA 6 Гбит/с (RAID 0, 1, 0+1 и 5), а также до 14 устройств USB 2.0. Осталась и возможность подключения устаревших, но все еще используемых IDE-устройств, а также четырех PCI.

Чипсет AMD 890GX обеспечивает поддержку всех актуальных на момент выхода статьи процессоров с разъемом Socket АM3. Отдельно стоит отметить, что в отличии от конкурентов, компания AMD использует высокоскоростные внутричипсетные интерфейсы, что дает возможность на полную использовать потенциал SATA 3.0 и USB 3.0, а не просто сохранять мнимую совместимость. Однако, несмотря на это, контроллер USB 3.0 производителям материнских плат придется размещать отдельно, поскольку функционалом чипсета он не предусмотрен.

В данном материале мы рассмотрим материнскую плату Gigabyte GA-890GPA-UD3H rev.1.0, основанную на новейшем чипсете AMD 890GX.


Внешний вид, характеристики платы

Модель Gigabyte GA-890GPA-UD3H rev.1.0
Чипсет AMD 890GX + SB850
Процессоры Socket AM3 Phenom II, Athlon II
Шина HT HyperTransport 3.0, 5200 MT/s
Память 4 DIMM DDR3 SDRAM 1066/1333/1866 (O.C.), 16GB max
Количество подключаемых вентиляторов 4x (2x 4pin, 2x 3pin)
Слоты PCI-E 1 PCI Express x16
1 PCI Express x16@x8
3x PCI Express x1
Слоты PCI 2
Встроенное видеядро Radeon HD 4290
Видеоразъемы HDMI, DVI, D-Sub
Порты USB 12x (4 разъема на задней панели) 2.0 и 2х 3.0 на задней панели (NEC D720200F1)
ATA-133 1x (на два устройства, Gigabyte SATA2)
Serial ATA 6x SATA-3 (AMD SB850) и 2x SATA-II (Gigabyte SATA2)
RAID 0, 1, 0+1, 5, JBOD (AMD SB850) и 0, 1, JBOD (Gigabyte SATA2)
eSATA
Встроенный звук Восьмиканальный HDA-кодек Realtek ALC892
Встроенная сеть Gigabit Ethernet Realtek RTL8111D
FireWire 2x (один порт на задней панели, Texas Instruments TSB43AB23)
LPT +
COM +
BIOS Award
Форм-фактор ATX
Размеры 305 x 244 мм
Дополнительные возможности Dual BIOS, поддержка AMD Overdrive

Характеристики интегрированного видеоадаптера Radeon HD 4290:

Ядро Radeon HD 4290
Частота ядра 700 МГц
Частота памяти Зависит от ОЗУ (1066/1333/1866 МГц) + Side-Port 128 МБ на частоте 1333 МГц
Унифицированные шейдерные блоки 40
Текстурные блоки TMU 4
Блоки ROP 4
DirectX 10.1
Видеоинтерфейсы D-Sub, DVI, HDMI

Плата поставляется в коробке, оформленной в привычном для Gigabyte стиле. На ней указана различная рекламная информация и список основных параметров продукта. Главный акцент в оформлении поставлен на поддержку SATA 3.0 и USB 3.0.

Gigabyte GA-890GPA-UD3H

Комплект поставки абсолютно тривиален:
  • четыре кабеля SATA;
  • один кабель IDE;
  • один кабель FDD;
  • задняя планка I/O;
  • диск с драйверами и ПО;
  • инструкции.

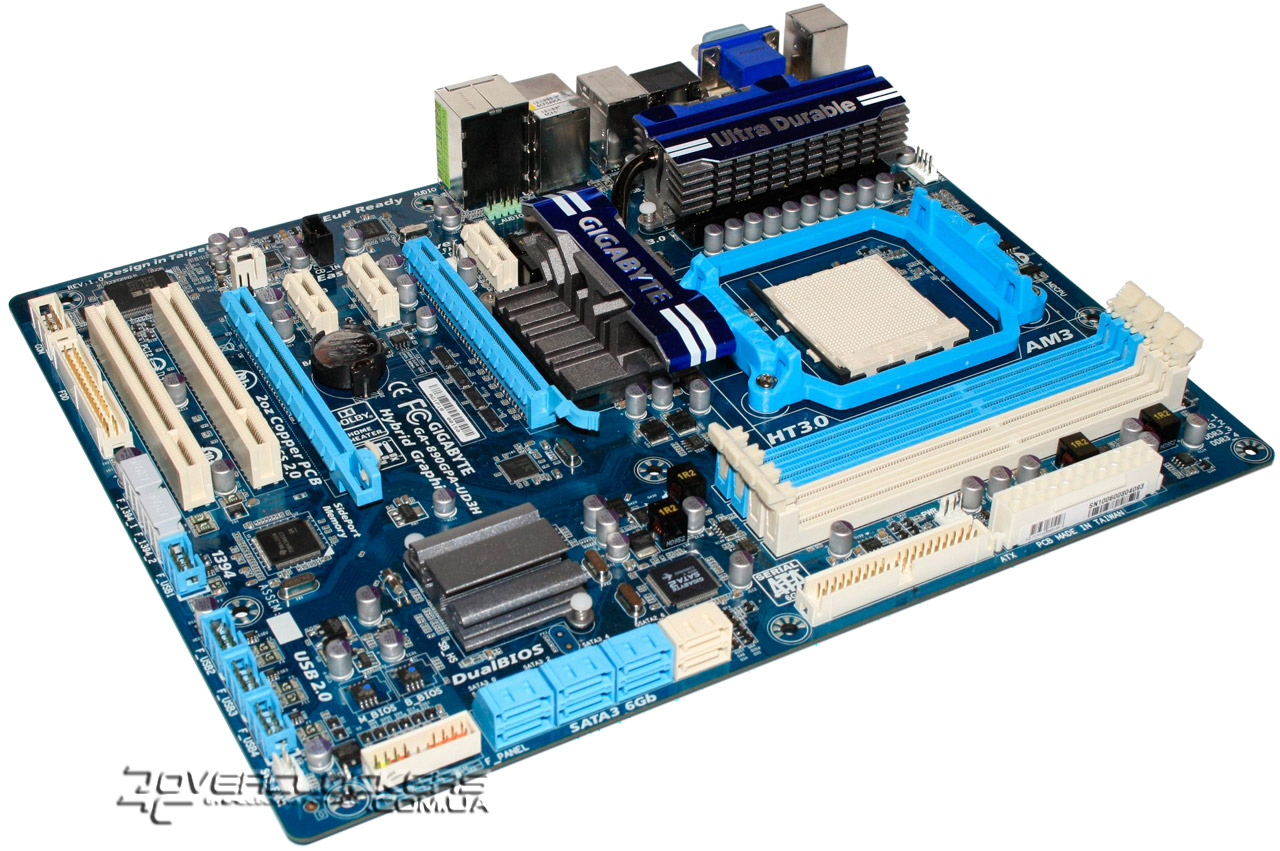

Модель размером 244x305 мм выполнена в форм-факторе АТХ на текстолите фирменного синего цвета, который уже не один год применяется при производстве большинства продуктов компании.

Gigabyte GA-890GPA-UD3H

Традиционно для всех современных решений Gigabyte, плата выполнена с применением технологии Ultra Durable 3, которая подразумевает наличие качественной компонентной базы: полимерные конденсаторы, транзисторы с малым сопротивлением в открытом состоянии и утолщенные медные проводники.

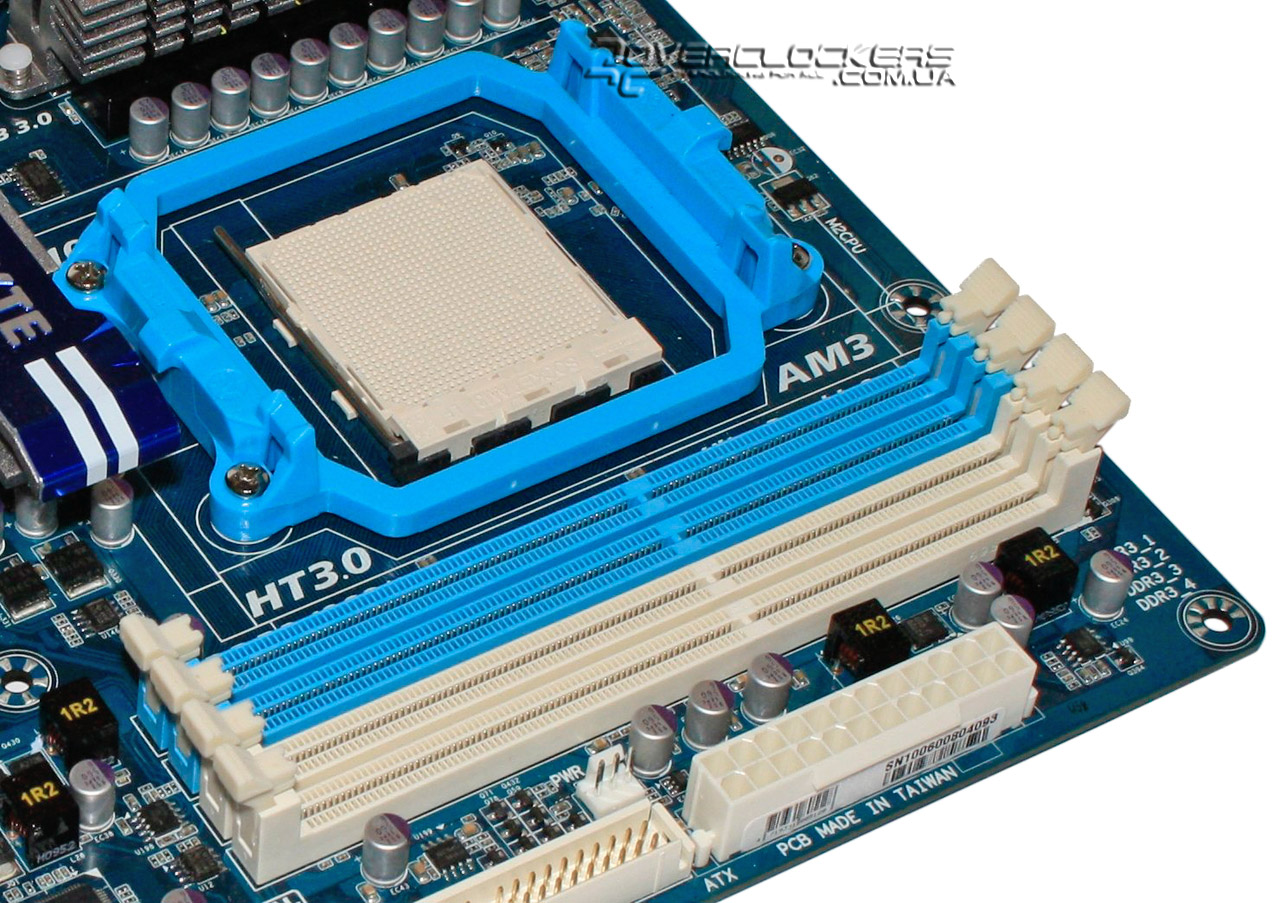

Поддерживаются все существующие на рынке процессоры АМ3. Четыре слота DIMM позволяют установить до 16 ГБайт памяти DDR3 в комбинации 4х4.

Gigabyte GA-890GPA-UD3H

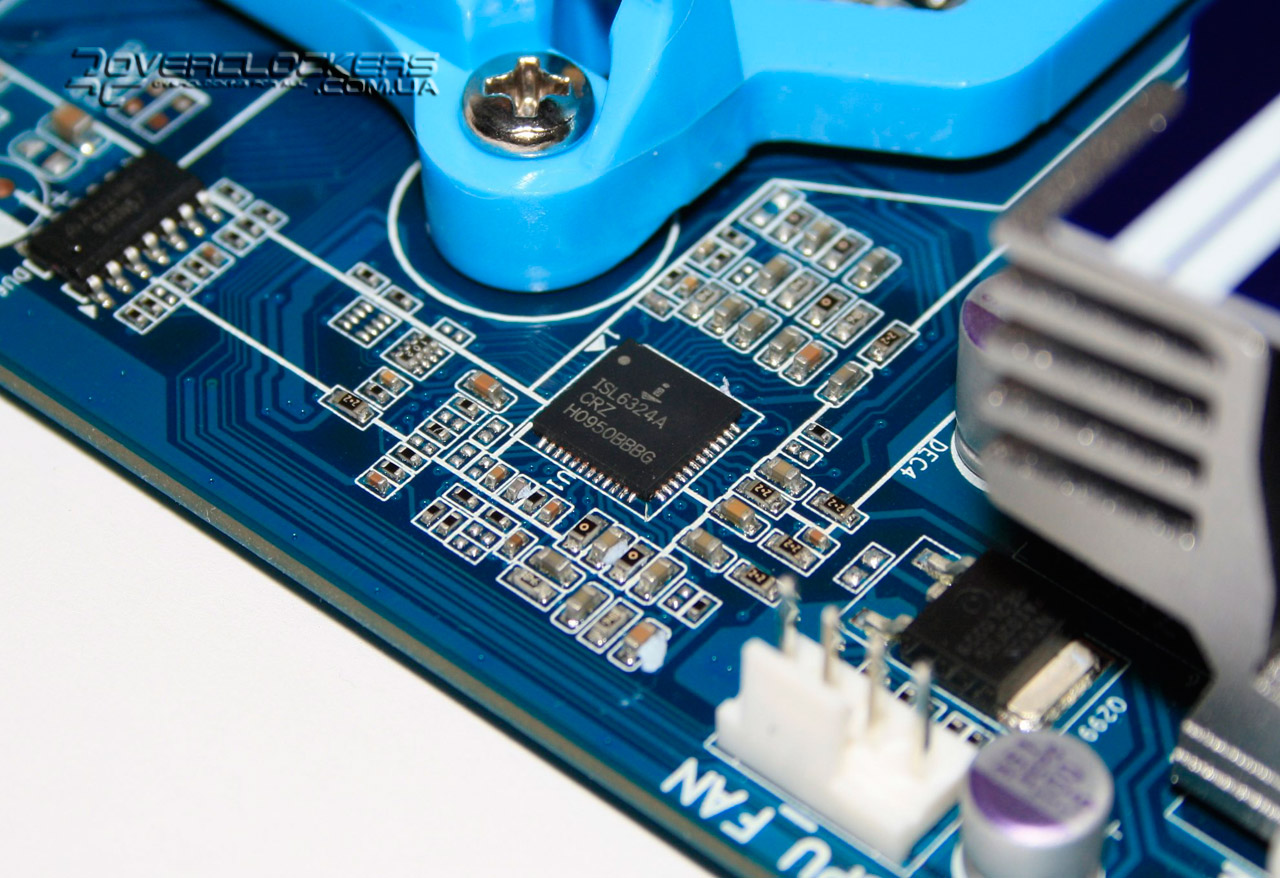

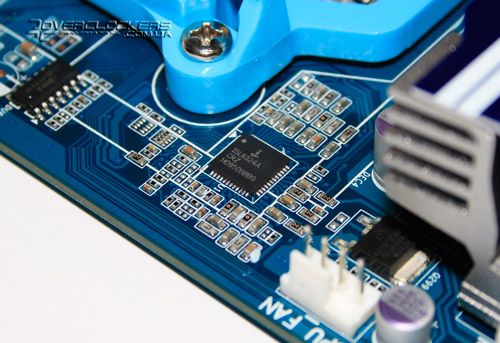

Подсистема питания процессора выполнена по схеме 4+1 на базе ШИМ-контроллера ISL6324A. Этого достаточно, чтобы «прокормить» даже самые требовательные процессоры с тепловым пакетом 140 Вт.

Gigabyte GA-890GPA-UD3H

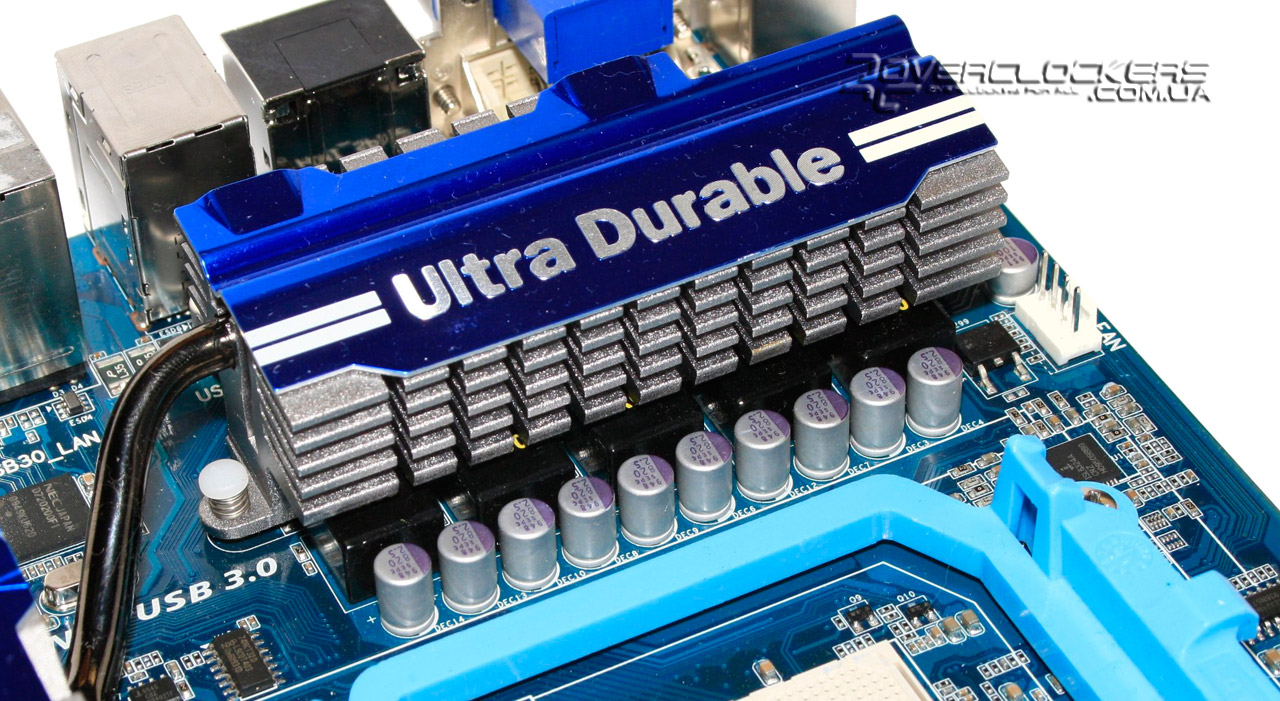

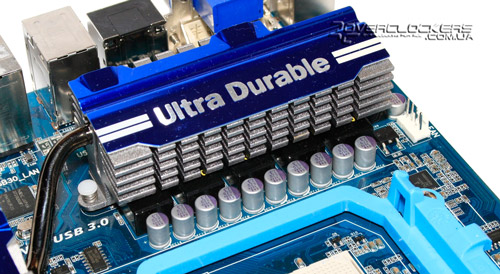

Цепи питания усилены отдельным массивным радиатором, который соединен посредством тепловой трубки с радиатором северного моста, что должно положительным образом сказаться на охлаждении последнего. Дополнительный разъем питания — восьмиконтактный.

Gigabyte GA-890GPA-UD3H

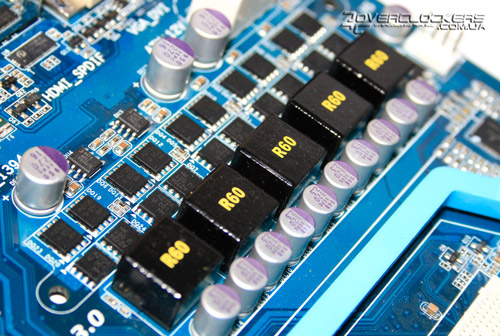

Без радиатора подсистема питания выглядит следующим образом:

Gigabyte GA-890GPA-UD3H

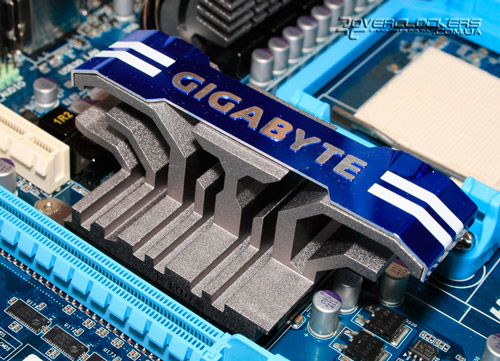

Основным элементом охлаждения северного моста является алюминиевый радиатор небольшого размера и сложной формы. Его величина стандартна для данной ценовой категории материнских плат этого производителя.

Gigabyte GA-890GPA-UD3H

Как уже было сказано ранее, данный радиатор соединен с радиатором цепей питания центрального процессора. Учитывая небольшое тепловыделение AMD 890GX, такой связки должно хватить для любых режимов работы.

Gigabyte GA-890GPA-UD3H

Питание остальных узлов платы, таких как память, южный и северный мосты, осуществляется за счет двухканальных преобразователей.

Интегрированное в северный мост видеоядро Radeon HD 4290 фактически представляет собой все тот же акселератор HD 3200 с увеличенной до 700 МГц рабочей частотой и незначительно измененной и модифицированной архитектурой. Прочие характеристики, такие как, например, количество унифицированных процессоров и текстурных блоков, полностью аналогичны.

AMD 890GX

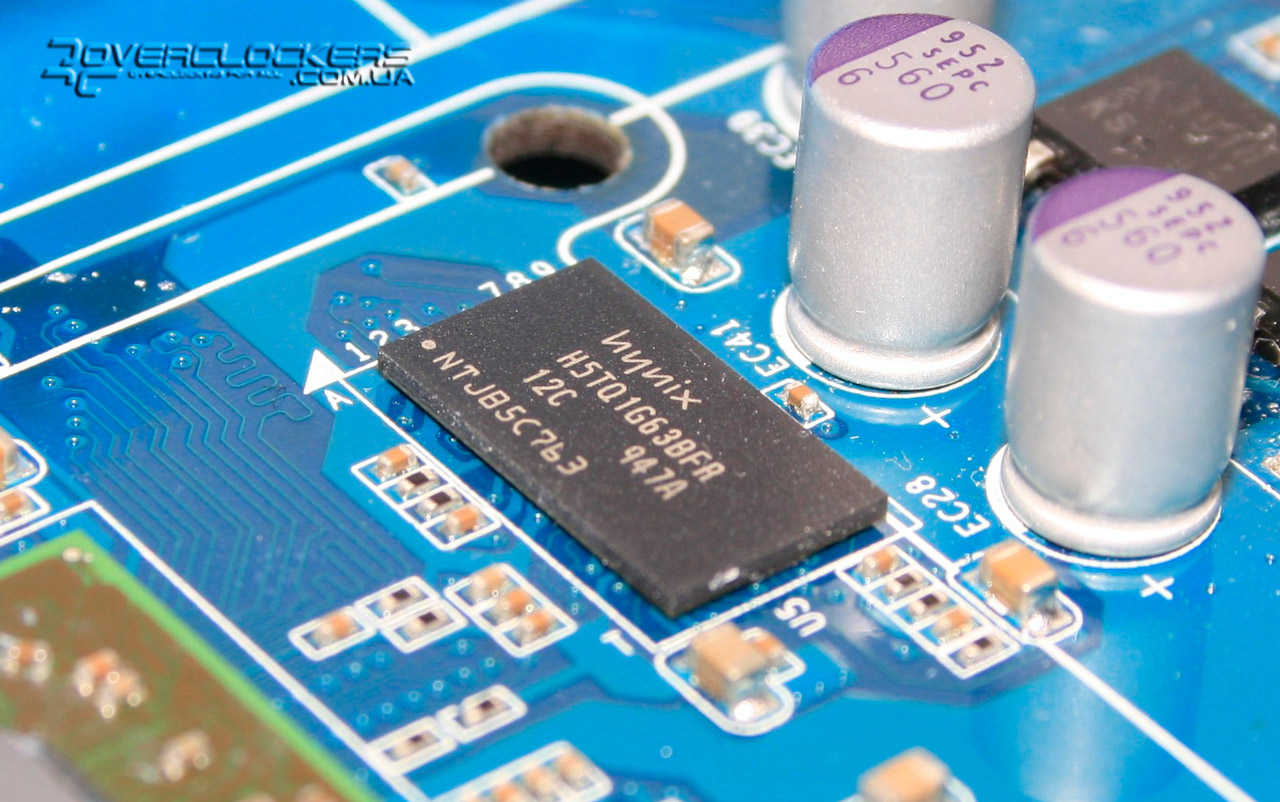

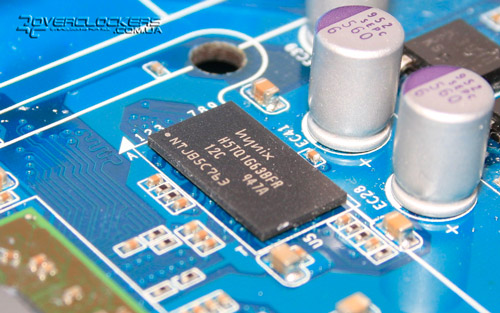

Частью видеоподсистемы является размещенный на плате чип памяти DDR3 (SidePort), функционирующий на частоте 1333 МГц.

SidePort

Большая его часть укрыта подошвой радиатора северного моста, однако друг с другом они не соприкасаются. Более подробно характеристики обновленного видеоядра будут рассмотрены ниже.

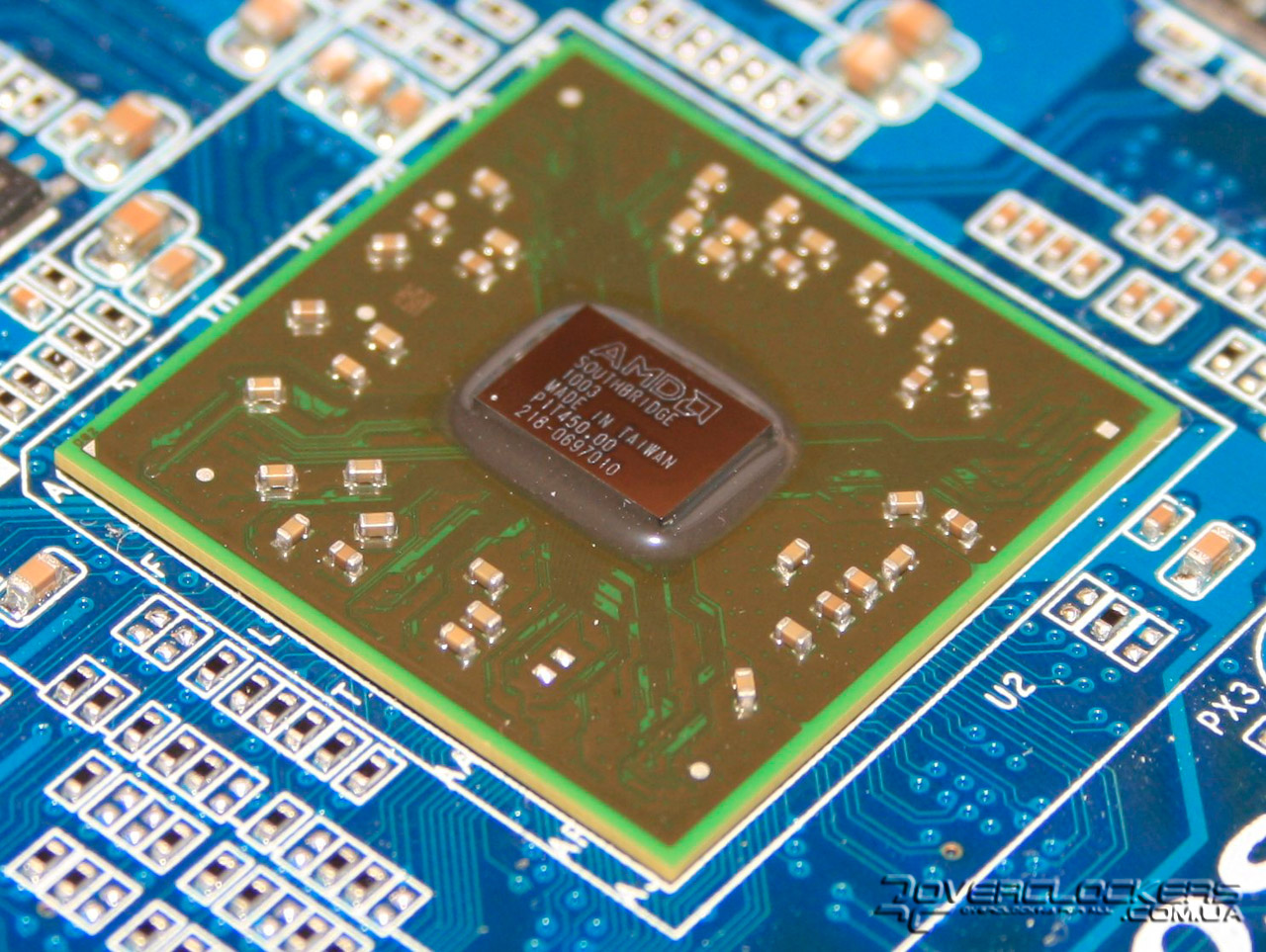

В качестве южного моста используется микросхема SB850, охлаждаемая небольшим алюминиевым радиатором.

AMD SB850

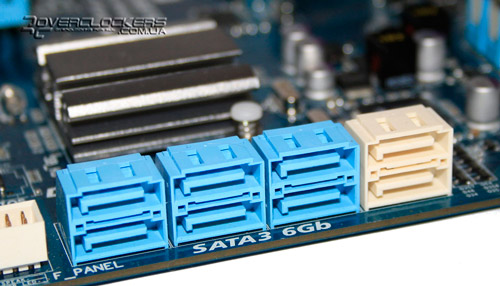

Относительно SATA-3 и USB 2.0 возможности чипа использованы полностью. На плате разведено шесть портов SATA-3 и еще два SATA-2. Все разъемы расположены параллельно плоскости платы, что может причинить некоторые неудобства при подключении устройств в малогабаритных корпусах.

Gigabyte GA-890GPA-UD3H

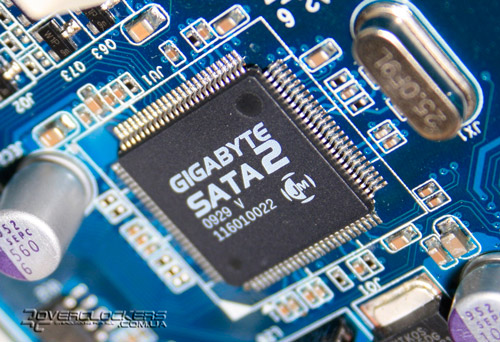

Поддержка SATA 3 Гбит/с осуществляется контроллером, маркированным фирмой Gigabyte, однако произведенным компанией JMicron, о чем свидетельствуют соответствующие надписи на чипе.

Gigabyte SATA 2

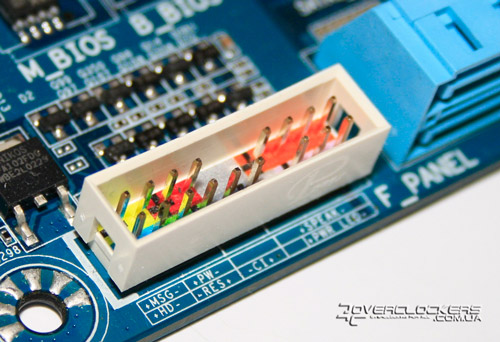

Рядом находится разъем для подключения интерфейсной панели корпуса.

Gigabyte GA-890GPA-UD3H

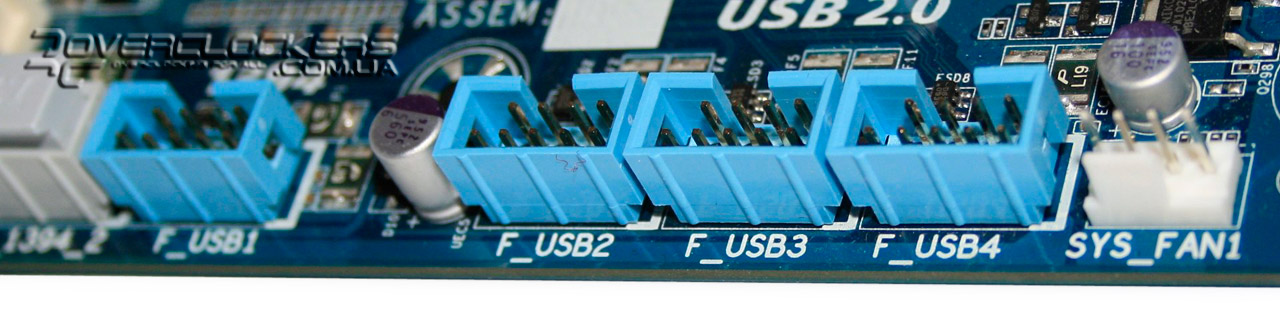

Четыре разъема для восьми USB-устройств имеют оптимальное расположение — в правом нижнем углу платы.

Gigabyte GA-890GPA-UD3H

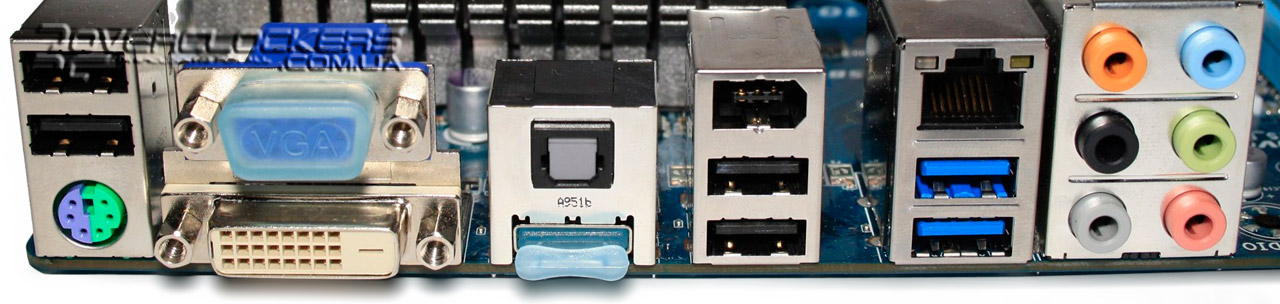

На заднюю панель ввода-вывода материнской платы вынесены следующие разъемы:
  • шесть портов USB (4 x 2.0 и 2 x 3.0);
  • комбинированный порт PS/2 (мышь/клавиатура);
  • один DVI;
  • один VGA;
  • один HDMI;
  • один оптический S/PDIF;
  • один Ethernet;
  • шесть аналоговых аудиоразъемов;
  • один IEEE 1394a.

Gigabyte GA-890GPA-UD3H

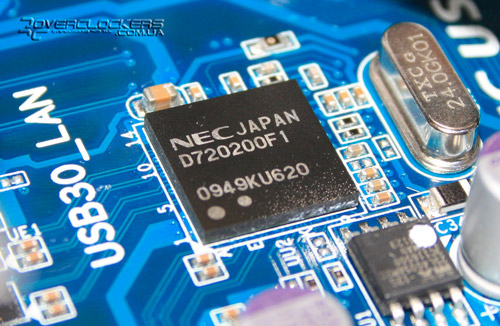

Поддержка USB 3.0 осуществляется посредством чипа NEC D720200F1. К сожалению устройства с таким интерфейсом пока слабо распространены, поэтому проверить работоспособность новой технологии нам не представилось возможным.

NEC D720200F1

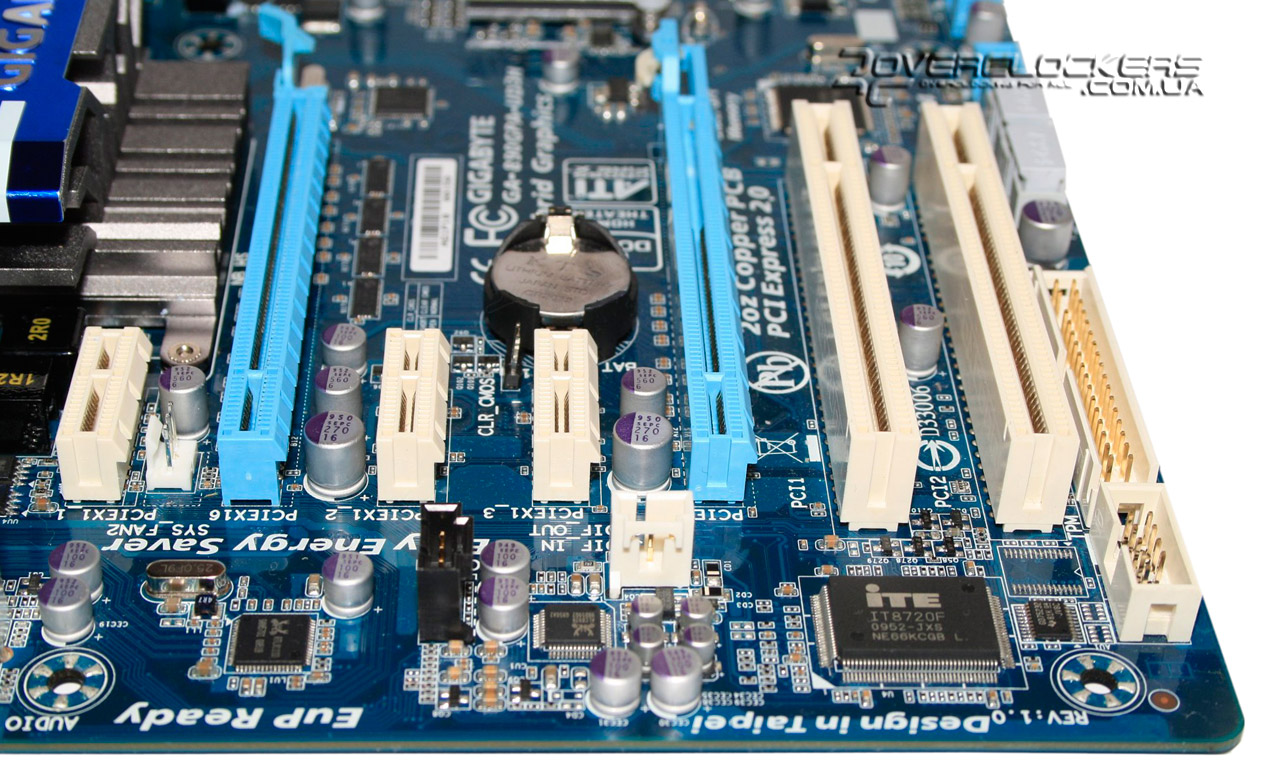

Для расширения функциональности Gigabyte GA-890GPA-UD3H имеет два слота для видеокарт PCI Express x16, два PCI и три PCI Express x1. Слоты PCI-E x16 могут функционировать в режимах 16+0 или 8+8 в зависимости от того, сколько акселераторов установлено в данный момент. Один из разъемов PCI Express x1 расположен очень близко к радиатору северного моста. Однако характерное строение последнего позволит без ограничений устанавливать любые карты расширения.

Gigabyte GA-890GPA-UD3H

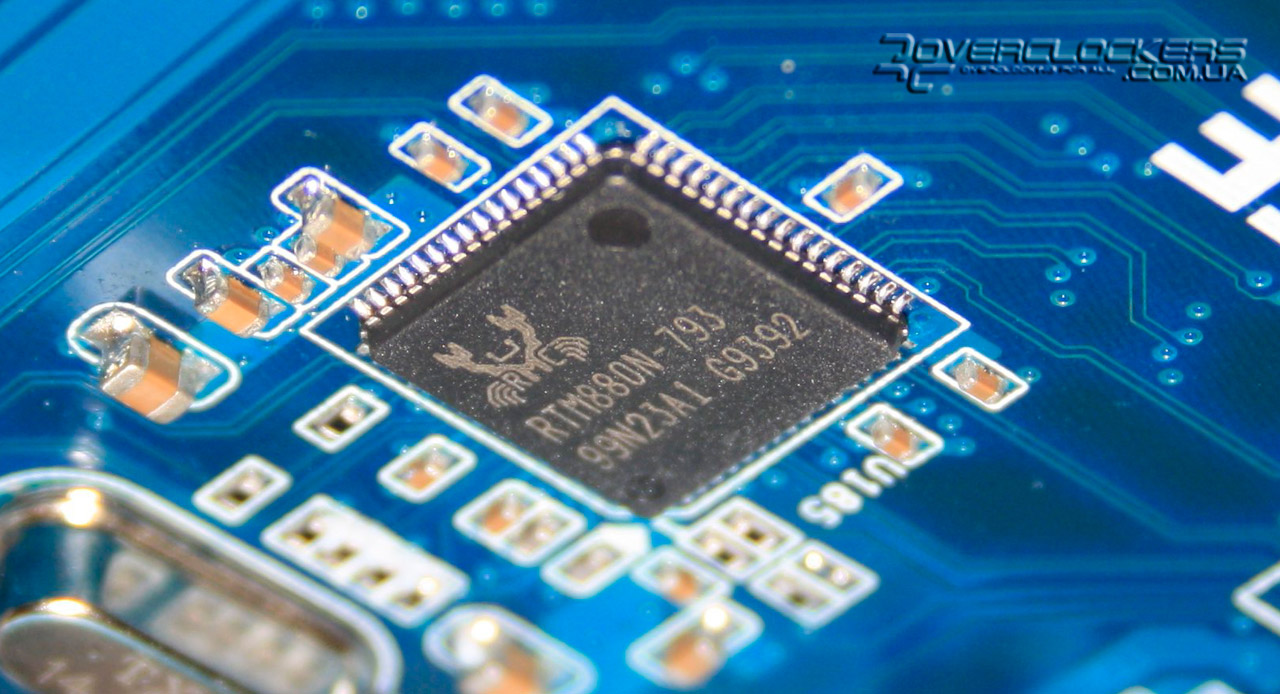

Тактовым генератором является микросхема Realtek RTM880N-793. В актив данного чипа можно отнести полную совместимость с пакетом AMD Overdrive.

Realtek RTM880N-793

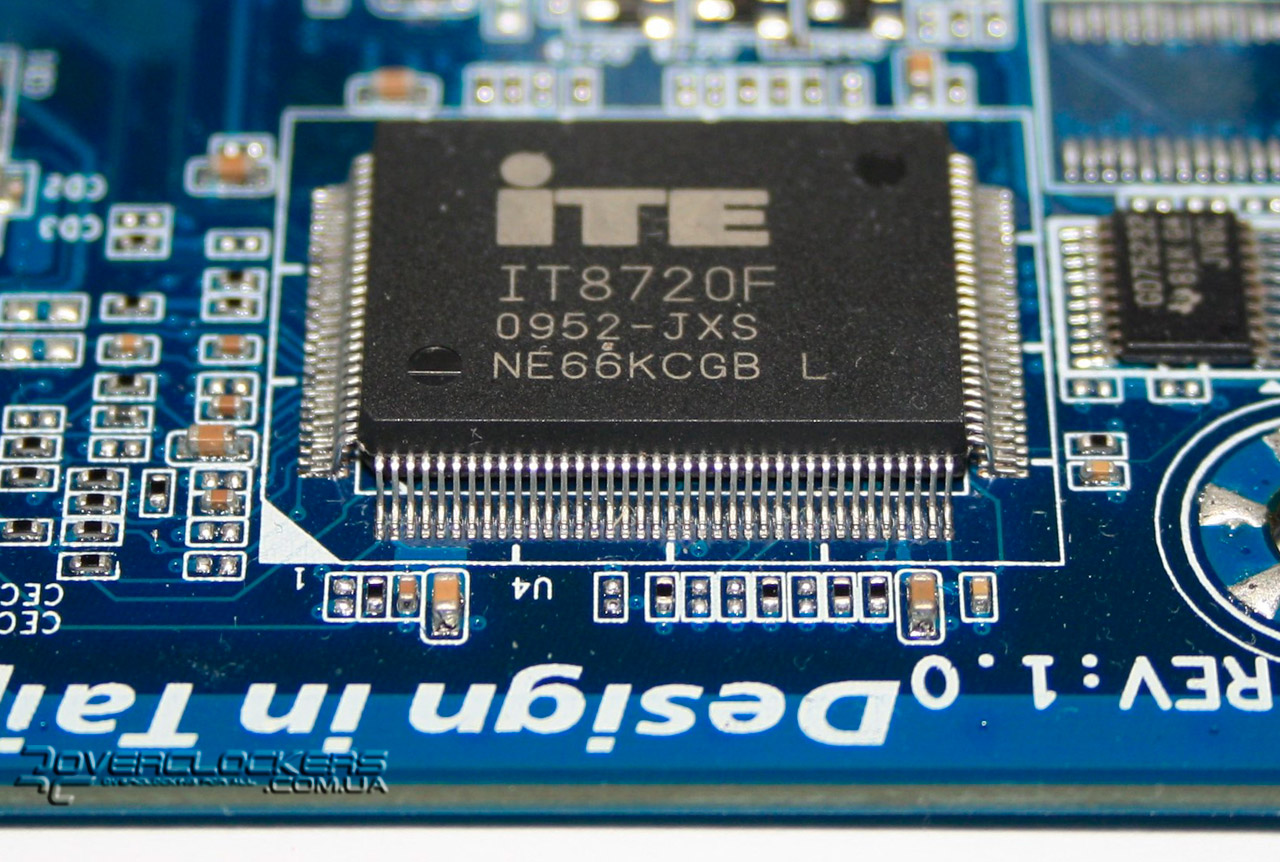

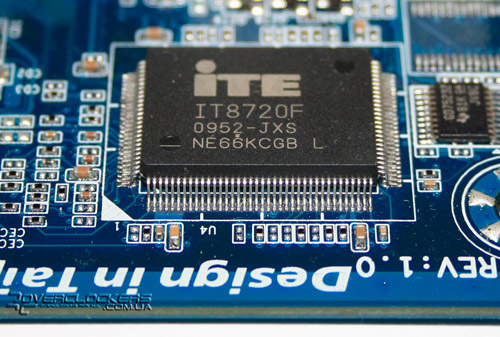

Функции аппаратного мониторинга осуществляются при помощи чипа ITE IT8720F.

ITE IT8720F

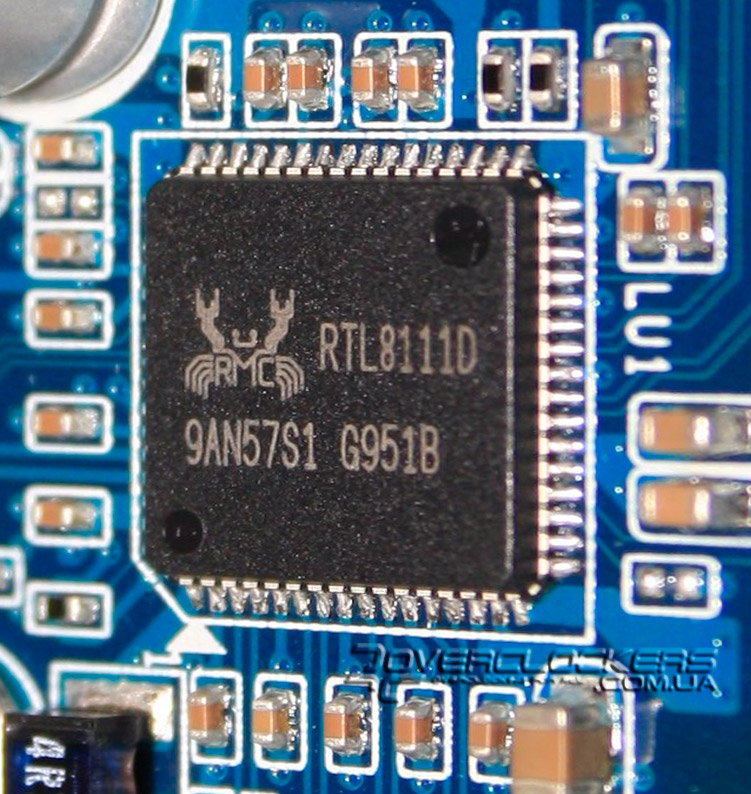

Звуковая подсистема реализована на базе Realtek ALC892R, за сетевые возможности с поддержкой Gigabit Ethernet отвечает Realtek RTL 8111D.

Realtek ALC892R Realtek RTL 8111D

Поддержку FireWire обеспечивает контроллер Texas Instruments TSB43AB23 (кроме уже упомянутого разъема на задней панели, еще два имеются на плате).

Texas Instruments TSB43AB23

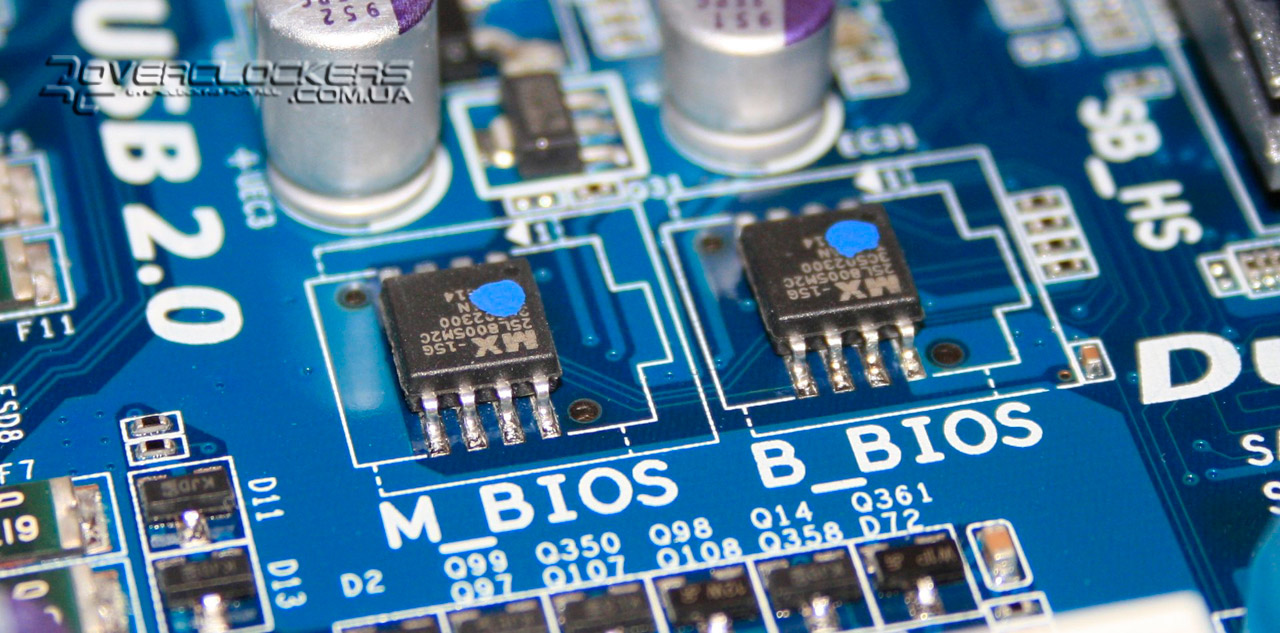

Также на Gigabyte GA-890GPA-UD3H размещены две микросхемы с микрокодом BIOS, обеспечивающие поддержку фирменной технологии Dual BIOS. В случае возникновения сбоя при попытке загрузки из основного чипа (Main BIOS), система автоматически переключается на резервный (Back Up BIOS).

Gigabyte GA-890GPA-UD3H

Кроме того, стоит отметить, что на плате имеются разъемы LPT и COM, к которым можно подключить старые устройства через соответствующие планки. Но их, увы, придется поискать самостоятельно. Помимо оптического разъема S/PDIF, на плате имеется и контактная группа для передачи цифрового аудиосигнала обычным кабелем. Что же до возможности подключения вентиляторов, то GA-890GPA-UD3H имеет два соответствующих 4-контактных и два 3-контактных разъема.

Усилительная пластина, стандартная для материнских плат АМ2(+)/AM3, — металлическая. Рамка крепления кулера зафиксирована винтами, что позволит с легкостью демонтировать ее, если нужно установить процессорные СО, имеющие собственные «бекплейты» и крепежи.
