Народный экстрим. Обзор и тестирование платы ASRock 890GX Extreme3

Данный материал продолжает цикл статей посвященным продуктам, основанным на наборе системной логики AMD 890GX. На этот раз вашему вниманию предлагается обзор материнской платы средне-высокой ценовой категории ASRock 890GX Extreme3. Выделяется ли данный продукт на фоне конкурирующих моделей или является тривиальным решением? Давайте узнаем вместе!


Характеристики

Как обычно, начнем с таблицы технических характеристик платы.

Модель ASRock 890GX Extreme3
Чипсет AMD 890GX + SB850
Процессоры Socket AM3 Phenom II, Athlon II
Шина HT HyperTransport 3.0, 5200 MT/s
Память 4x DIMM DDR3 SDRAM 1066/1333/1600, 16GB max
Количество подключаемых вентиляторов 5x (2x 4pin, 3x 3pin)
Слоты PCI-E 1x PCI Express 2.0 x16
1x PCI Express 2.0 x16@x8
1x PCI Express 2.0 x16@x4
1x PCI Express 2.0 x1
Слоты PCI 3x
Встроенное видеядро Radeon HD 4290
Видеоразъемы HDMI, DVI, D-Sub
Порты USB 12x 2.0 (4 разъема на задней панели)
2х 3.0 на задней панели (NEC D720200F1)
ATA-133
Serial ATA 6x SATA-3 (AMD SB850)
RAID 0, 1, 0+1, 5, JBOD (AMD SB850)
eSATA 1x
Встроенный звук Восьмиканальный HDA-кодек VIA VT2020
Встроенная сеть 2x Gigabit Ethernet Realtek RTL8111E
FireWire 2x (один порт на задней панели, VIA VT6315N)
LPT
COM +
BIOS AMI
Форм-фактор ATX
Размеры 305 x 244 мм
Дополнительные возможности POST-индикатор, кнопки Power и Reset


Комплект поставки

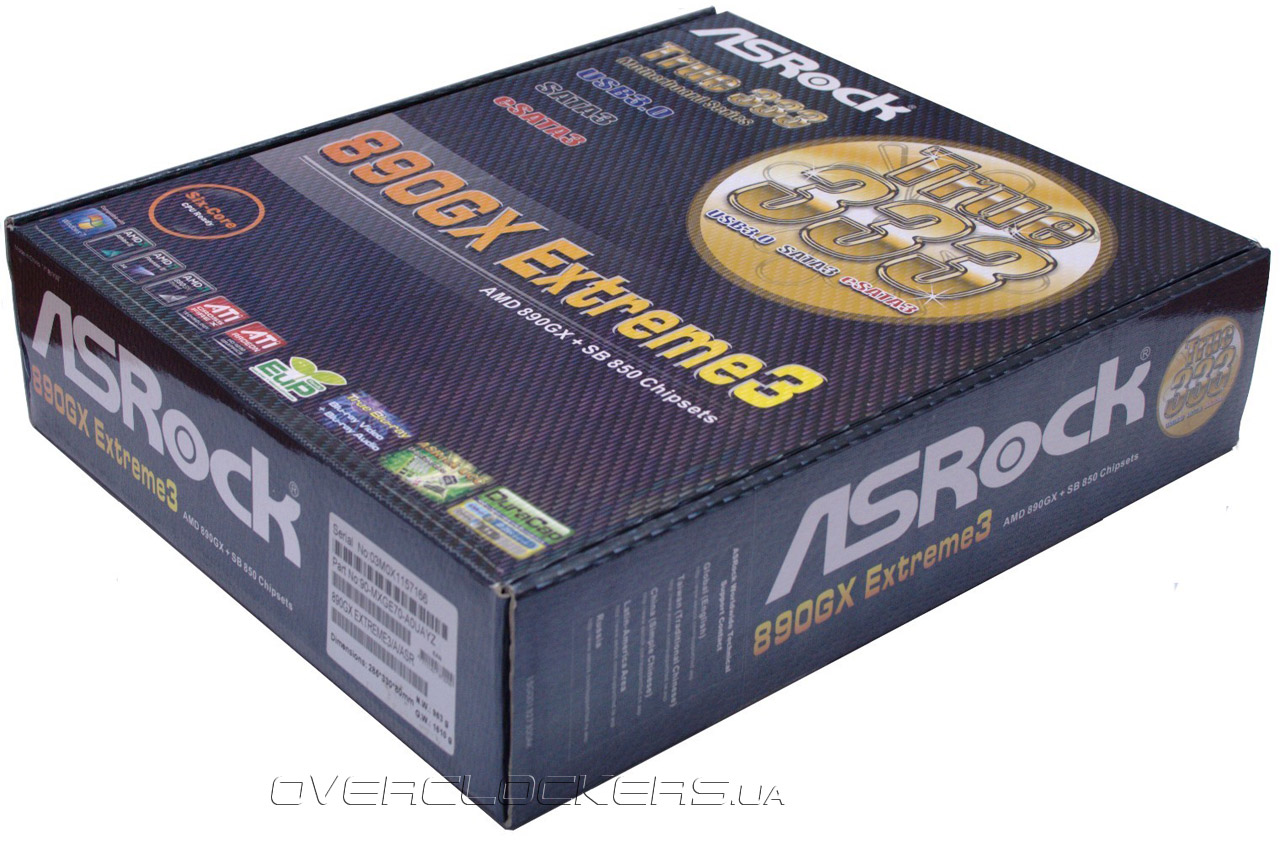

Материнская плата поставляется в коробке темных тонов с ручкой для переноски. Практически каждая грань коробки «украшена» надписями «True 333». Где-то мы такое уже видели.

ASRock 890GX Extreme3

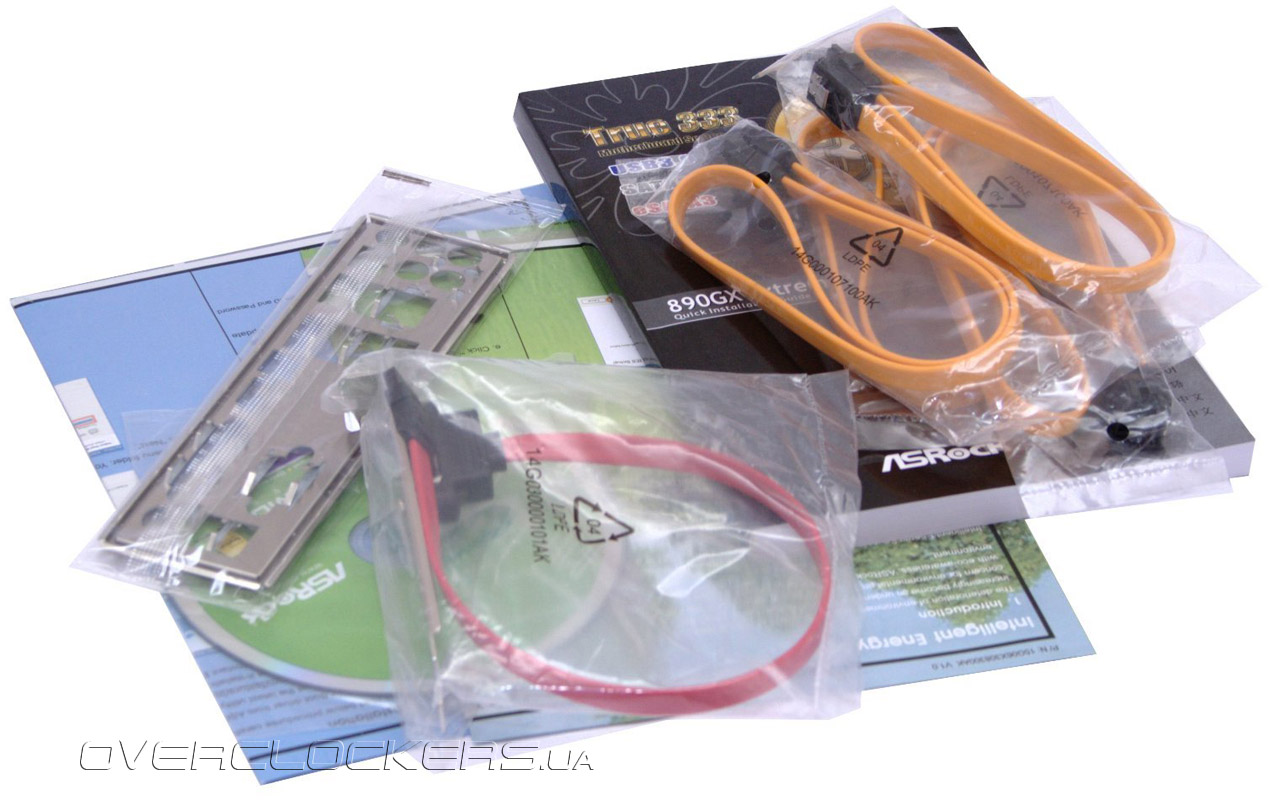

Комплект поставки выделяется наличием расширительной «планки» eSATA на заднюю панель корпуса. В остальном никаких особых отличий от рассмотренных плат других производителей, основанных на AMD 890GX. Полный список выглядит следующим образом:
  • четыре кабеля SATA;
  • расширительная планка eSATA на заднюю панель;
  • задняя планка I/O;
  • диск с драйверами и ПО;
  • инструкция пользователя и рекламные плакаты.

ASRock 890GX Extreme3


Внешний вид

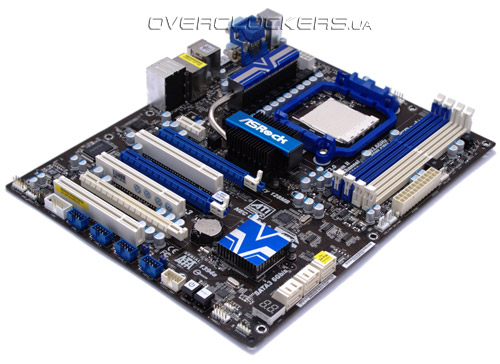

Практически стандартом для большинства производителей стало выполнять продукты среднего и высокого ценового диапазона на текстолите темных тонов. Рассматриваемый ASRock не стал исключением.

ASRock 890GX Extreme3

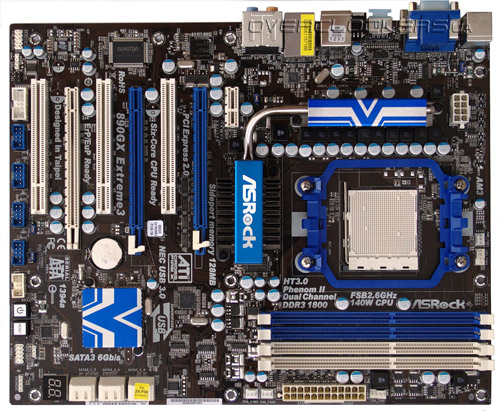

Компоновка — классическая. Разъемы для подключения устройств и плат расширения преимущественно белого и синего цветов. Внешне плата выглядит вполне обыденно, ничего запоминающегося нет. При создании платы использованы японские твердотельные конденсаторы и прочие высококачественные компоненты.

ASRock 890GX Extreme3

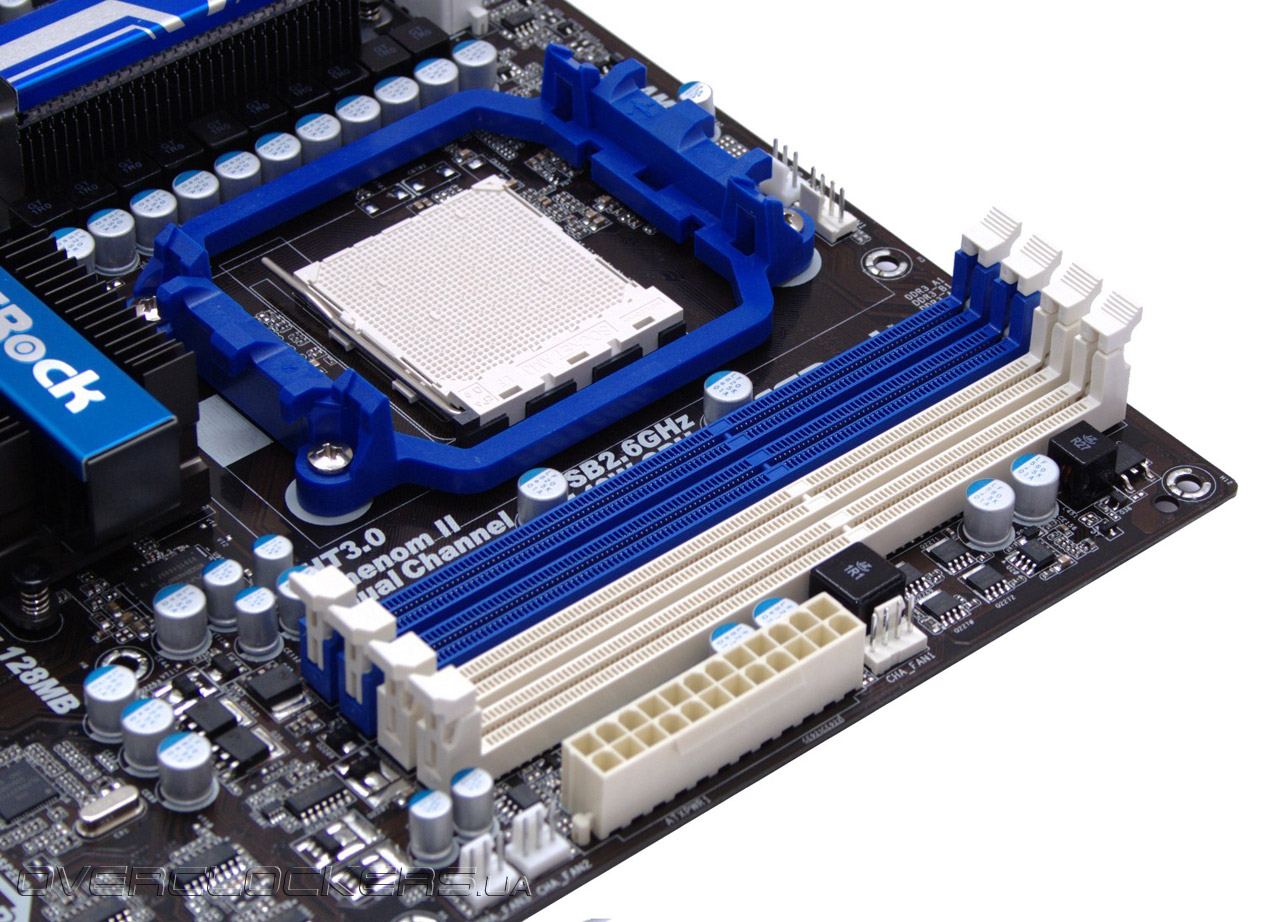

Обеспечивается функционирование всех существующих на рынке процессоров АМ3. Четыре слота оперативной памяти дают возможность использовать до 16 ГБайт памяти DDR3 в наборе 4х4. Защелки удобные, никаких претензий в этом плане нет. Установленная в верхний слот PCI Express x16 видеокарта не блокирует их, но разъемы памяти расположены очень близко к верхнему краю платы, и в некоторых корпусах с низким размещением блока питания могут возникнуть трудности с установкой и извлечением модулей.

ASRock 890GX Extreme3

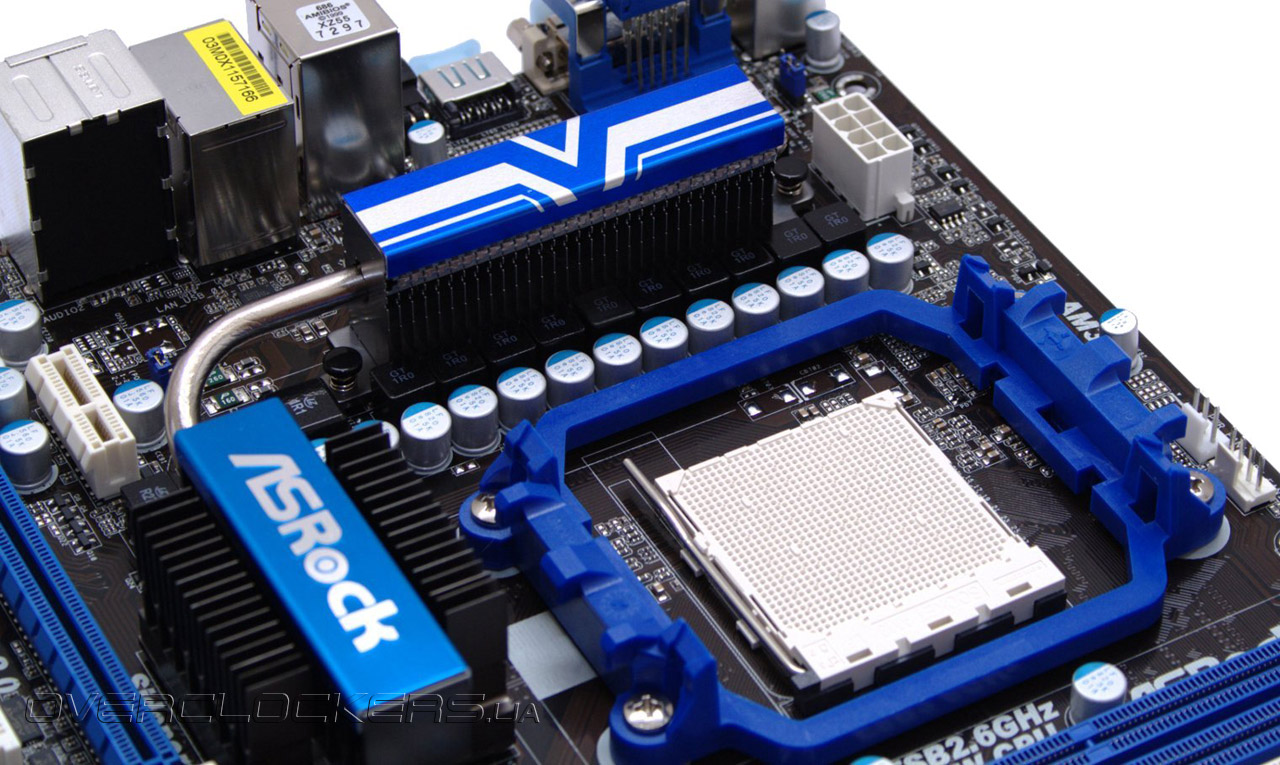

При беглом осмотре платы можно подумать об использовании десятифазного преобразователя питания процессора. Сам производитель заявляет, что у данного продукта «продвинутый дизайн системы питания V8 + 2». Однако чуть более подробное изучение спецификаций контроллера VRM дает понять, что вендор лукавит — на самом деле использована схема 4+1 с двойным набором некоторых элементов. Тем не менее никаких ограничений в устанавливаемых процессорах нет.

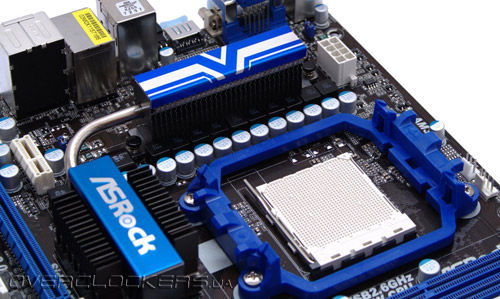

Бытует мнение, что радиатор, установленный на силовые элементы отнюдь не улучшает условий работы платы. Несомненно данный вопрос требует изучения, с уверенностью сейчас можно сказать лишь одно — массивные системы охлаждения цепей питания процессора стали своеобразным эталоном качества продукта. Данная «фишка» вовсю используется многими производителями. Данный продукт не стал исключением. За охлаждение северного моста и транзисторов отвечают радиаторы средних размеров, соединенные между собой тепловой трубкой. Дополнительный разъем питания — восьмиконтактный.

ASRock 890GX Extreme3

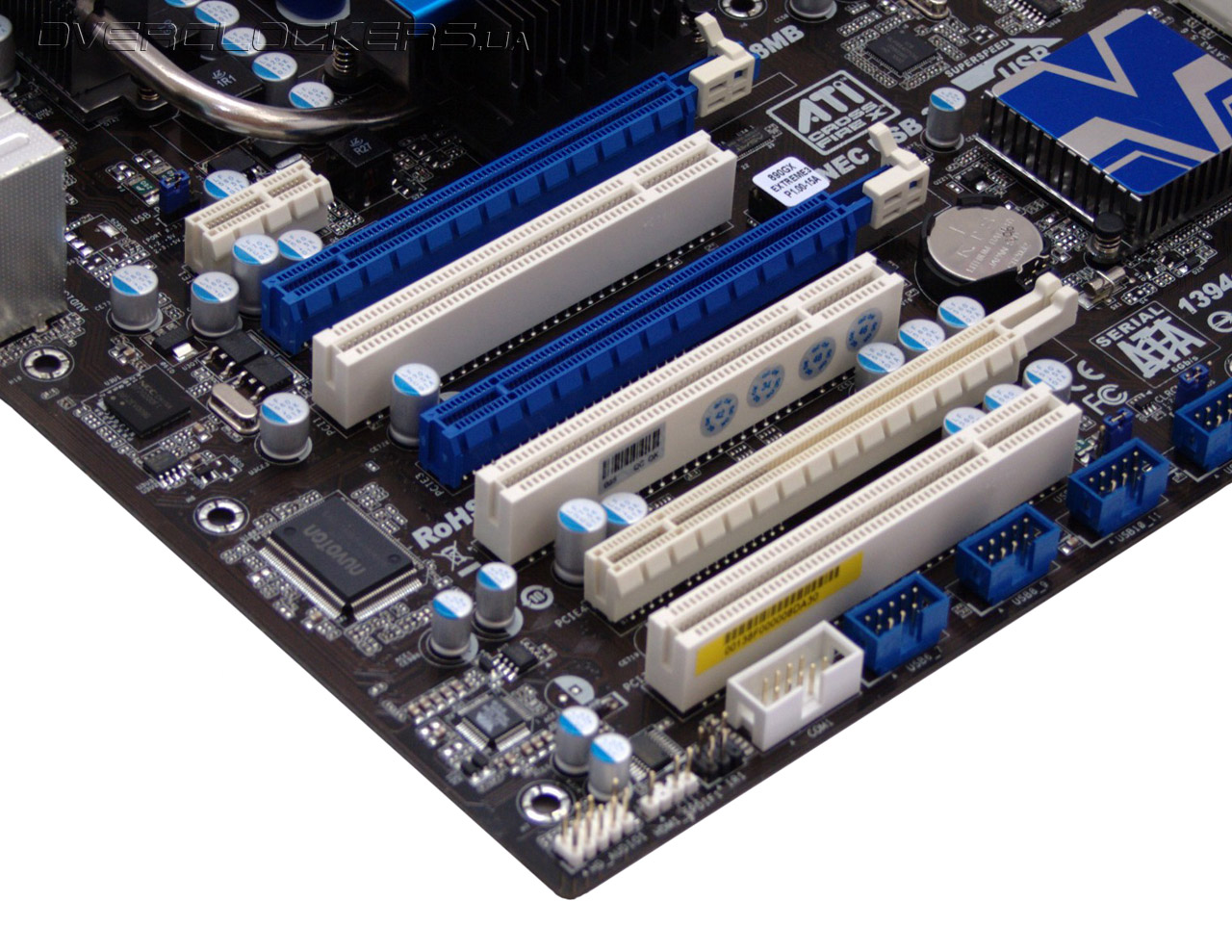

Весьма продуманной выглядит реализация возможности установки карт расширения. Расположение разъемов PCI-E x16 позволяет без проблем использовать графические карты с двухслотовыми системами охлаждения. Даже в случае установки трех подобных карт у пользователя останется свободным разъем PCI Express x1, в который можно установить, например, качественную звуковую карту. Однако защелки, используемые для фиксации карт расширения на разъемах PCI Express x16 неудобные. По всей видимости, устанавливать и снимать карты пользователю придется в строгом порядке. Однако у пользователей, которые не используют больше одного видеоакселератора, особых проблем возникнуть не должно.

ASRock 890GX Extreme3

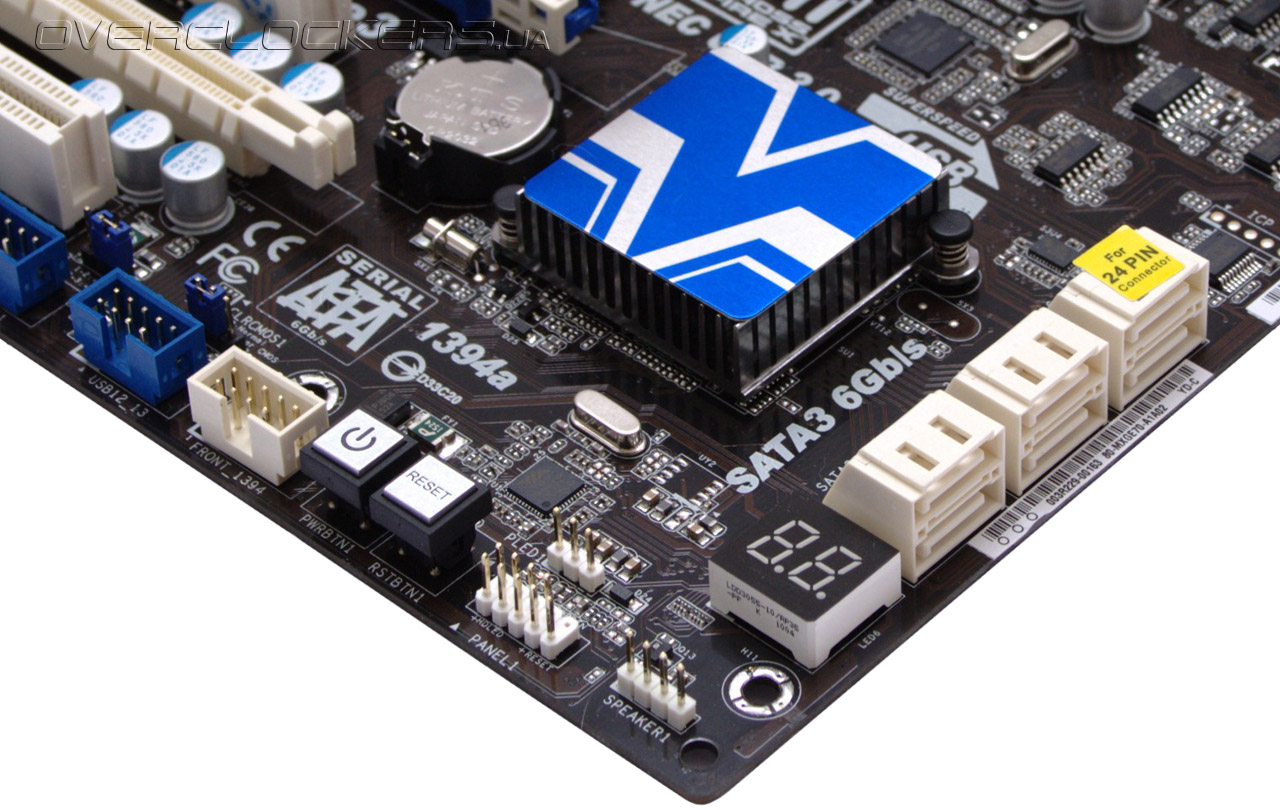

Как обычно, левый нижний угол платы традиционно насыщен разнообразными интерфейсами. Пользователь может обнаружить там шесть портов SATA 3. Их расположение можно назвать стандартным — все коннекторы расположены параллельно плоскости платы. Такая конфигурация может помешать комфортному подключению в некоторых корпусах. Также, в этой области платы размещены разъемы передней интерфейсной панели корпуса, индикатор POST-кодов и кнопки включения/перезагрузки. Внутренние разъемы USB 2.0 распределены равномерно вдоль нижнего края платы. Также, на фото, вы можете увидеть радиатор южного моста. Внешне он весьма небольшой, конструкция — игольчатого типа. Сверху массив ребер закрыт декоративной крышкой. Демонтирование последней наверняка сможет улучшить температурные показатели микросхемы SB850.

ASRock 890GX Extreme3

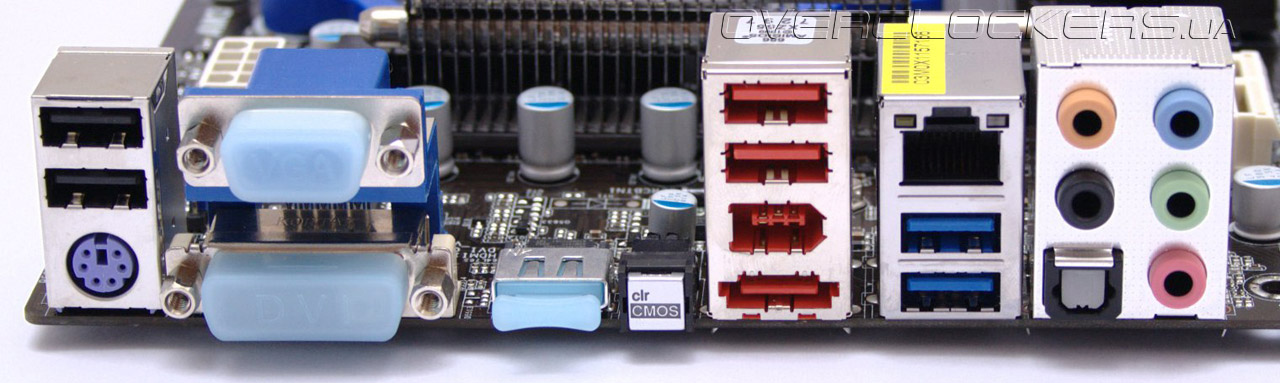

Ну и в конце внешнего обзора рассмотрим, как обычно, заднюю панель ввода-вывода. Расположение различных интерфейсов на ней выглядит вполне удобно и привычно. Для комфорта пользователей, использующих систему при разгоне, на заднюю панель выведена удобная кнопка сброса настроек CMOS с подсветкой. Остальные разъемы описаны в приведенной в начале статьи таблице.

ASRock 890GX Extreme3


Возможности BIOS

Теперь настало время заглянуть «под капот», и оценить основные возможности BIOS в области разгона.

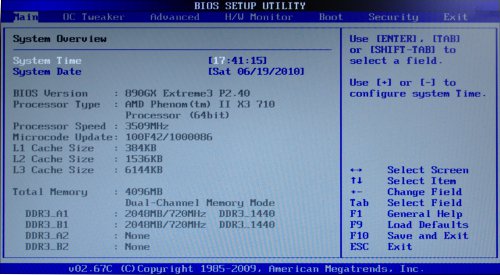

Главная вкладка базовой системы ввода-вывода выглядит следующим образом:

ASRock 890GX Extreme3

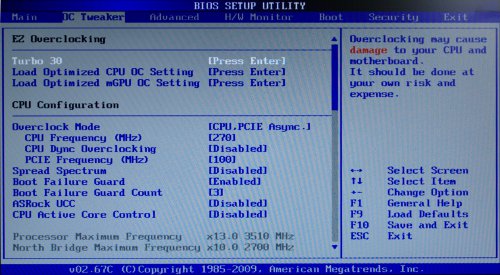

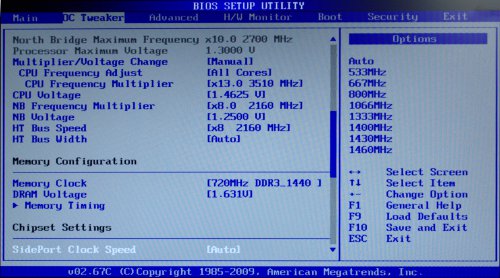

Все интересующие нас настройки расположены во вкладке «OC Tweaker». Причем для изменения большинства настроек нам даже не придется использовать дополнительные меню — все сконцентрировано в одном большом разделе. Помимо прочего, тут же расположены и настройки позволяющие разблокировать ядра или кэш-память отдельных моделей процессоров AMD.

ASRock 890GX Extreme3

ASRock 890GX Extreme3

ASRock 890GX Extreme3

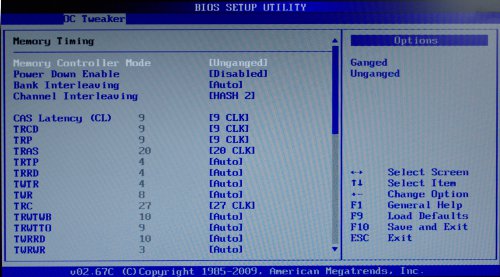

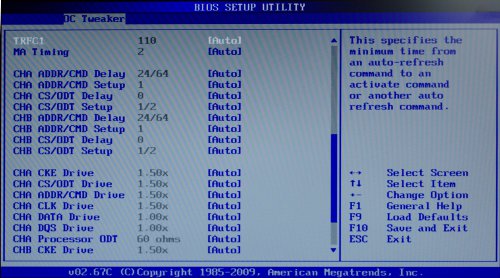

Несмотря на вышесказанное, настройки таймингов и режимов работы оперативной памяти находятся в подменю «Memory Timing».

ASRock 890GX Extreme3

ASRock 890GX Extreme3

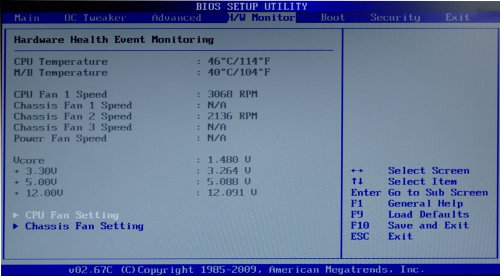

Особняком стоит вкладка посвященная системному мониторингу.

ASRock 890GX Extreme3

Для удобства читателей диапазон и шаг основных настроек BIOS, касающихся оверклокинга, собраны в отдельную таблицу.

  Диапазон Шаг Номинал
HTT 200 – 500 1 200
CPU MP 0,5 – Х 0,5 Х
CPU NB MP 5 – 10 0,5 10
HT MP 1 – 10 0,5 10
CAS 4 – 12 1 Х
RAS to CAS 5 – 12 1 Х
RAS Precharge 5 – 12 1 Х
tRAS 15 – 30 1 Х
Mem. Voltage 0,987 – 1,995 В 0,07 – 0,014В 1,5 В
NB Voltage 0,6 – 1,75 В 0,0125 В 1,2 В
SB Voltage 1,1 – 1,4 В 0,1 В 1,1 В
CPU Voltage 0,6 – 1,75 В 0,0125 В 1,3 В
НТ Voltage 1,2 – 1,820 В 0,01В 1,2 В
SP Voltage 1,5 – 1,8 B 0,1 B 1,5 В
GPU Voltage 1,108 – 1,794 B 0,013 B 1,108 B

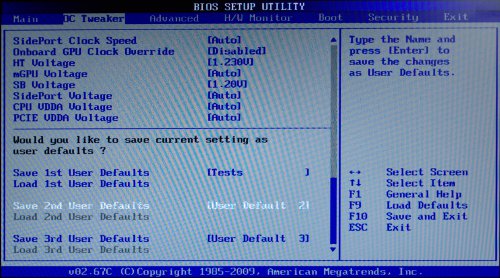

Компоновка BIOS в разделе OC Tweaker весьма продумана. Пользователю не придется «бегать» по куче вкладок, чтобы изменить тот или иной параметр. Хочется отметить хорошие возможности платы по изменению множителя центрального процессора. Помимо того, что доступно очень низкое минимальное значение данного параметра, предоставляется возможным раздельное регулирование множителей для каждого из ядер используемого процессора. В разделе настроек таймингов, можно увидеть текущее значение той или иной настройки. Имеется возможность сохранить удачную комбинацию настроек в один из профилей. В целом, удобство и возможности BIOS можно охарактеризовать как высокие и достаточные для рядовых пользователей.

Список используемых сокращений.
  • Mem. Voltage — (Memory) напряжение, подаваемое на дискретную, относительно платы, оперативную память.
  • NB Voltage — (North Bridge Voltage) напряжение, подаваемое на северный мост.
  • SB Voltage — (South Bridge Voltage) напряжение, подаваемое на южный мост.
  • CPU Voltage — напряжение, подаваемое на процессор.
  • SP Voltage — (Side Port Memory Voltage) напряжение, подаваемое на установленный на плате чип оперативной памяти (видеобуфер интегрированного видеоядра).
  • GPU Voltage — напряжение, подаваемое на интегрированное видеоядро.
