Продолжение ожидания Bulldozer. Обзор материнских плат ASUS M5A97 EVO и ASUS M5A99X EVO на новых чипсетах AMD

В одном из предыдущих обзоров мы рассказали о системной плате ASUS Crosshair V Formula для процессоров AMD AM3+, основанной на флагманском наборе системной логики 9-й серии — AMD 990FX. Существенных отличий в функциональности и быстродействии нового чипсета от предшественника мы так и не обнаружили, но сама плата оставила самое приятное впечатление благодаря отличному разгонному потенциалу, множеству фирменных особенностей и хорошему быстродействию. Однако, высокая цена существенно сокращает целевую аудиторию потенциальных покупателей. Для тех бережливых пользователей, которые не могут позволить себе флагманское решение, но желают приобрести надежный и качественный продукт, компания ASUS предлагает материнские платы для будущих процессоров Zambezi в исполнении Socket AM3+ — M5A97 EVO и M5A99X EVO, основанные на наборах системной логики AMD 970 и AMD 990X соответственно.

ASUS M5A97 EVO и ASUS M5A99X EVO

Различия между этими чипсетами минимальны, они заключаются в отсутствии официальной поддержки конфигураций AMD CrosFireX и NVIDIA SLI у AMD970, в то время как AMD 990X позволяет организовывать конфигурации multiGPU, разделяя 16 линий PCI-E 2.0 поровну между двумя графическими акселераторами. Подробные технические характеристики участниц тестирования представлены в таблице.

Модель ASUS M5A97 EVO ASUS M5A99X EVO
Чипсет AMD 970 + SB950 AMD 990X + SB950
Процессорный разъем Socket AM3+ Socket AM3+
Процессоры Socket AM3+ AMD FX
Socket AM3 Phenom II, Athlon II
Socket AM3+ AMD FX
Socket AM3 Phenom II, Athlon II
Память 4 DIMM DDR3 SDRAM 1066/1333/1600/1866/2000/2133(OC), 32 Гбайт максимум 4 DIMM DDR3 SDRAM 1066/1333/1600/1866/2000/2133(OC), 32 Гбайт максимум
Слоты PCI-E 1x PCI Express 2.0 x16
1x PCI Express 2.0 x16@x4
2x PCI Express 2.0 x1
2x PCI Express 2.0 x16@(16+0, 8+8)
1x PCI Express 2.0 x16@x4
2x PCI Express 2.0 x1
Слоты PCI 2 1
Количество подключаемых вентиляторов 4 (2x 4pin, 2x 3pin) 5 (2x 4pin, 3x 3pin)
Порты PS/2 1 1
Порты USB 14x 2.0 (8 разъемов на задней панели)
4х 3.0 (2 разъема на задней панели, ASMedia 1402)
14x 2.0 (8 разъемов на задней панели)
4х 3.0 (2 разъема на задней панели, ASMedia 1402)
ATA-133
Serial ATA 6x SATA 6 Гбит/с (SB950) 6x SATA 6 Гбит/с (SB950)
2x SATA 3 Гбит/с (JMB362)
eSATA 2х eSATA 3 Гбит/с (JMB362) 1х eSATA 3 ГБит/с,
1x Power eSATA 3 ГБит/с (JMB362)
RAID 0, 1, 5, 10, JBOD (SB950) 0, 1, 5, 10, JBOD (SB950)
Встроенный звук Realtek ALC892 (7.1, HDA) Realtek ALC892 (7.1, HDA)
S/PDIF Оптический Оптический
Встроенная сеть 1х Realtek RTL8111E (Gigabit Ethernet) 1х Realtek RTL8111E (Gigabit Ethernet)
FireWire 2x VIA 6308P (1 разъем на задней панели) 2x VIA 6308P (1 разъем на задней панели)
LPT
COM 1 (на плате) 1 (на плате)
BIOS/UEFI AMI UEFI AMI UEFI
Форм-фактор ATX ATX
Размеры, мм 305 x 244 305 x 244
Дополнительные возможности EPU, MemOK!, TPU NVIDIA SLI, EPU, MemOK!, TPU


ASUS M5A97 EVO

Комплект поставки

Системную плату ASUS M5A97 EVO можно отнести к средней ценовой категории, упаковка и комплект поставке полностью соответствуют рыночному позиционированию продукта. Картонная коробка имеет стандартные размеры, её дизайн отличается строгостью. Крышка несет информацию о названии, модели и несколько логотипов фирменных технологий.

ASUS M5A97 EVO

Обратная сторона содержит техническую спецификацию платы и раскрывает некоторые подробности о подсистеме питания центрального процессора, функциях энергосбережения, автоматического разгона и особенностях прошивки.

ASUS M5A97 EVO

Одной из ключевых особенностей ASUS M5A97 EVO можно назвать подсистему питания DIGI+ VRM, которая сочетает развитые функции энергосбережения и улучшенный разгонный потенциал. Такой эффект достигается благодаря применению нескольких факторов, таких как использование в преобразователе напряжения процессора ШИМ-контроллера нового поколения и наличие двух отдельных аппаратных модулей — EPU (Energy Processing Unit) и TPU (TurboV Processing Unit). Именно EPU обеспечивает комплексное управление функциями энергсбережения в зависимости от величины и характера нагрузки, благодаря чему достигает эффект экономии электроэнергии, снижается нагрев компонентов и общий уровень шума системы. Модуль TPU, напротив, позволяет повысить производительность путем разгона центрального процессора и модулей ОЗУ как в ручном, так и автоматическом режимах. Конечно, подобные технологии существовали и ранее, но именно концепция DIGI+ VRM объединила все эти функции в единый комплекс, работу которого мы обязательно проверим во время экспериментов по разгону. Еще одной отличительной особенностью системной платы ASUS M5A97 EVO является применение UEFI BIOS в качестве прошивки. Отметим, что применение EFI (Extensible Firmware Interface) стало обыденным для систем на базе Intel Sandy Bridge, а вот на платах AMD мы все больше встречали привычный BIOS. Исключением стала флагманская модель ASUS для процессоров Socket AM3+ Crosshair V Formula, но тогда мы расценили наличие UEFI BIOS как атрибут принадлежности к элитной серии Republic Of Gamers. Приятно, что прогресс постепенно приходит и в продукты среднего класса.

Кроме самой платы в коробке нашлись:
  • заглушка на заднюю панель I/O Shield;
  • три кабеля SATA 6 Гбит/с;
  • набор коннекторов Q-connectors;
  • DVD-диск с драйверами и программным обеспечением;
  • подробное руководство пользователя.
ASUS M5A97 EVO

Набор аксессуаров очень скромный, но его достаточно для сборки ПК со стандартной функциональностью. Впрочем, мы бы не отказались видеть в комплекте заглушку на переднюю панель корпуса для вывода портов USB 3.0.


Дизайн

Похоже, в ASUS решили немного сэкономить на комплекте поставки, чего не скажешь о дизайне M5A97 EVO. Плата выглядит очень добротно благодаря внушительной системе охлаждения и применению качественной элементной базы во всех электрических цепях. Дальнейший осмотр выявляет множество других конструктивных решений, еще недавно считавшихся признаками продуктов старшего ценового диапазона.

ASUS M5A97 EVO

В основе ASUS M5A97 EVO лежит набор системной логики AMD 970, который является самым младшим представителем линейки чипсетов 9-й серии. От своих старших братьев его отличает отсутствие возможности построения конфигураций multiGPU, других ограничений нет. Плата полностью совместима c будущими процессорами Zambezi в исполнении Socket AM3+, но при этом обеспечивает поддержку CPU в исполнении Socket AM3. Четыре разъема для установки модулей DDR3 способны вместить до 32 Гбайт оперативной памяти. Для установки графических карт предназначен слот PCI Express 2.0 x16, второй порт PCI Express 2.0 x16@x4 можно использовать для установки плат расширения, требовательных к пропускной способности шины. Кроме того, системная плата ASUS M5A97 EVO располагает двумя слотами PCI-E 2.0 x1 и парой обычных PCI.

ASUS M5A97 EVO

В качестве южного моста используется AMD SB950 — достаточно мощное и современное решение. Для подключения периферии служат 14 чипсетных портов USB 2.0, восемь из которых выведены на заднюю панель. Поддержка четырех высокоскоростных последовательных интерфейсов USB 3.0 обеспечивается парой контроллеров ASMedia ASM1042. При этом два разъема расположены на задней панели, а еще два можно подключить к внутреннему порту материнской платы. За поддержку IEEE1394 отвечает чип VIA 6308P, а сетевая подсистема основана на Realtek RTL8111E. В качестве звукового кодека используется восьмиканальный HDA кодек Realtek ALC892. Возможности южного моста по подключению шести дисковых устройств SATA 6 Гбит/с дополнены двумя портами eSATA 3 Гбит/с, которые функционируют благодаря дополнительному контроллеру JMicron JMB362. Накопители, подключенные к SB950, можно объединять в массивы RAID различных уровней. Четыре внутренних порта SATA имеют горизонтальную ориентацию, что позволяет избежать трудностей при установке графических адаптеров с массивными системами охлаждения.

Перечень разъемов и интерфейсов задней панели включает:
  • один порт Gigabyte Ethernet RJ45;
  • два eSATA 3 ГБит/с;
  • один FireWire;
  • шесть аналоговых аудивыходов;
  • оптический S/PDIF;
  • восемь USB 2.0;
  • два USB 3.0.
ASUS M5A97 EVO

Благодаря продуманному набору портов инженерам ASUS удалось максимально реализовать заложенный в M5A97 EVO потенциал подключения периферии.

Система охлаждения состоит из трех отдельных алюминиевых радиаторов, которые отводят тепло от силовых элементов VRM и микросхем чипсета. Как и у большинства недорогих системных плат, крепление осуществляется подпружиненными пластиковыми фиксаторами.

ASUS M5A97 EVO

Радиаторы MOSFET и северного моста имеют внушительную площадь поверхности, так что о перегреве можно не беспокоиться. Южный мост отличается умеренным тепловыделением, он без труда обходится компактной конструкцией. Во время тестирования система охлаждения отлично справилась со своей задачей, как в штатном режиме, так и при разгоне.

ASUS M5A97 EVO

Подсистема электропитания материнской платы ASUS M5A97 EVO рассчитана на эксплуатацию процессоров AMD с тепловыделением до 140 ватт включительно. Модуль VRM построен по схеме «6+2», где шесть фаз снабжают электричеством вычислительные ядра, а еще две — встроенный северный мост и кэш-память третьего уровня процессоров Phenom II. Преобразователь напряжения CPU управляется ШИМ-контроллером DIGI+ VRM ASP1000C, который поддерживает динамическое управление количеством активных фаз.

ASUS M5A97 EVO

Дополнительное питание подается при помощи восьмиконтактного разъема ESP12V, что весьма нетипично для недорогих системных плат. Одним словом, силовая подсистема ASUS M5A97 EVO, да и вся конструкция платы в целом, имеют определенный запас прочности, который может обеспечить неплохой разгонный потенциал.

Обычно, после изучения дизайна мы переходим к рассмотрению прошивки, но, ввиду очевидного сходства дизайна обеих моделей, мы предлагаем ознакомиться с конструктивными особенностями ASUS M5A99X EVO.

ASUS M5A99X EVO

Комплект поставки

Упаковка материнской платы ASUS M5A99X EVO практически не отличается от предыдущей участницы тестирования.

ASUS M5A99X EVO

Впрочем, новый фирменный стиль характерен для всех последних моделей системных плата ASUS.

ASUS M5A99X EVO

Из отличительных особенностей M5A99X EVO нельзя не отметить официальную поддержку конфигураций AMD CrossFireX и NVIDIA SLI. Как мы уже говорили, возможность работы нескольких видеокарт GeForce на системной плате, в основе которой лежит системная логики AMD, является единственным существенным преимуществом чипсетов 9-й серии. Плата наделена множеством фирменных технологий, таких как DIGI+ VRM, EPU, TPU и UEFI BIOS, которые мы подробно описали при рассмотрении M5A97 EVO. Еще одной особенностью, которая здорово облегчает процесс разгона, является Mem OK, позволяющая загрузить систему даже в случае установки неработоспособных параметров оперативной памяти. Заметим, что этой же функцией наделена и предыдущая участница тестирования.

Набор аксессуаров ASUS M5A99X EVO несколько богаче, чем у предыдущей участницы тестирования. Он включает:
  • заглушку на заднюю панель I/O Shield;
  • четыре кабеля SATA 6 Гбит/с;
  • мостик NVIDIA SLI;
  • набор коннекторов Q-connectors;
  • DVD-диск с драйверами и программным обеспечением;
  • подробное руководство пользователя.
ASUS M5A99X EVO

Отличия заключаются в наличии мостика NVIDIA SLI и одного дополнительного кабеля SATA 6 Гбит/с. Как видите, комплект поставки не содержит никаких излишеств, его достаточно для сборки системы, но не более того. Как показывает практика, недостающие аксессуары можно легко приобрести, в то время как промахи, допущенные инженерами при проектировании системной платы, исправить уже не выйдет…


Дизайн

Как и предыдущая участница тестирования ASUS M5A99X EVO выполнена на печатной плате размером 305 х 244 мм, что соответствует стандарту АТХ. В компоновке легко угадывается близкое родство с M5A97 EVO.

ASUS M5A99X EVO

«Материка» базируется на наборе системной логики AMD 990X с южным мостом SB950, что во многом предопределяет её основные характеристики. Реализована поддержка будущих процессоров AMD в исполнении Socket AM3+, но при этом сохранена полная совместимость с моделями, выпущенными для разъема Socket AM3. Материнская плата позволяет установить четыре модуля DDR3 суммарным объемом до 32 Гбайт. Для работы графических адаптеров предназначены два слота PCI Express 2.0 х16, которые, в зависимости от конфигурации видеоподсистемы, могут работать в режимах «х16 + х0» или «х8 + х8». Третий слот PCI Express 2.0 х16@x4 подключен к южному мосту, его также можно использовать для установки видеокарты или платы расширения. Кроме того, ASUS M5A99X EVO оснащена двумя разъемами PCI-E 2.0 x1 и одним PCI.

ASUS M5A99X EVO

Потребности в подключении периферии обслуживают 14 портов USB 2.0 (из них восемь на задней панели) и четыре порта USB 3.0, за работу которых отвечает пара дополнительных контроллеров ASMedia ASM1042. Эти возможности дополнены интерфейсом FireWire, реализованный на базе микросхемы VIA 6308P. Контроллер JMicron JMB362 обеспечивает работу одного порта eSATA 3 Гбит/с и одного Power eSATA 3 Гбит/с. Отметим, что для функционирования разъемов eSATA придется пожертвовать одним из слотов PCI-E 2.0 x1. Второй такой же чип добавляет два интерфейса SATA 3 Гбит/с в дополнение к шести чипсетным портам SATA 6 Гбит/с. Внутренние разъемы для подключения дисковых накопителей имеют горизонтальную ориентацию, этот факт оценят владельцы длинных графических адаптеров. За сеть Gigabyte Ethernet отвечает Realtek RTL8111E, а звуковая подсистема реализована на базе HDA-кодека Realtek ALC892.

На задней панели ASUS M5A99X EVO можно найти:
  • один порт Gigabyte Ethernet RJ45;
  • один eSATA 3 ГБит/с;
  • один Power eSATA 3 ГБит/с;
  • один FireWire;
  • шесть аналоговых аудивыходов;
  • оптический S/PDIF;
  • восемь USB 2.0;
  • два USB 3.0.
ASUS M5A99X EVO

Очевидно, что инженеры ASUS пошли по пути унификации и использовали компоновку, аналогичную M5A97 EVO. Исключение стал редкий разъем Power eSATA, которого предыдущая участница тестирования была лишена.

Внешне система охлаждения ASUS M5A99X EVO напоминает конструкцию младшей модели, но при ближайшем рассмотрении становятся заметны некоторые отличия.

ASUS M5A99X EVO

Алюминиевые радиаторы, охлаждающие северный мост и силовые элементы VRM, соединяет тепловая трубка, которая позволяет равномерно распределить тепло на большую поверхность.

ASUS M5A99X EVO

Южный мост довольствуется небольшим плоским охладителем, которого вполне достаточно даже при интенсивной работе.

ASUS M5A99X EVO

Интересно, что радиатор северного моста крепится с использованием подпружиненных болтов, в то время как остальные компоненты системы охлаждения фиксируются пластиковыми защелками.

Подсистема питания ASUS M5A99X EVO абсолютно не отличается от таковой для M5A97 EVO. Мы уже говорили, что модуль VRM разработан со значительным запасом прочности и может не только обеспечить работу любых процессоров AMD с тепловым пакетом до 140 Вт, но и позволяет рассчитывать на приличный разгон. Дополнительное питания подается через восьмиконтактный разъем EPS12V, схема преобразователя напряжения центрального процессора построена по схеме «6+2» и управляется ШИМ-контроллером DIGI+ VRM ASP1000C, а за охлаждение транзисторов отвечает эффективная система охлаждения.

ASUS M5A99X EVO

Как и предыдущая участница тестирования, ASUS M5A99X EVO имеет все шансы стать оптимальной производительной платформой для сборки системы на базе процессоров AMD, особенно с учетом будущего апгрейда процессора. Продуманный дизайн обещает солидный разгонный потенциал, а возможности расширения способны удовлетворить даже очень требовательного пользователя.

UEFI Setup

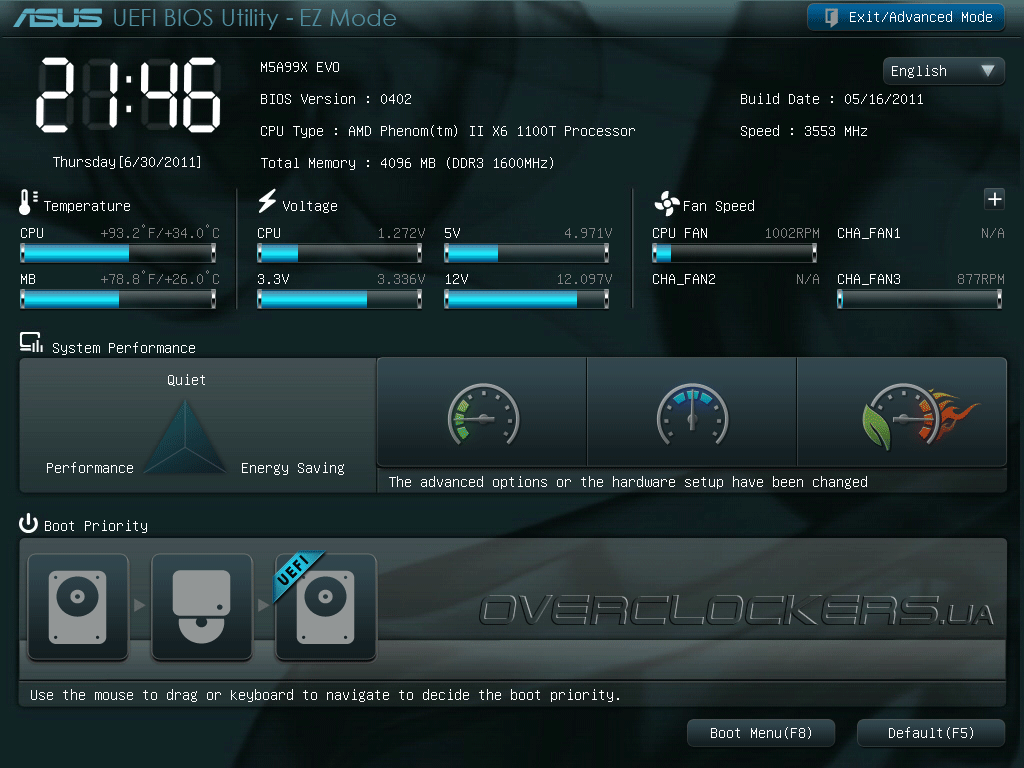

В качестве прошивки обе платы используют AMI UEFI (Unified Extensible Firmware Interface), который существенно превосходит возможности традиционного BIOS по части гибкости и удобства использования. Кроме графического интерфейса и поддержки загрузки с жестких дисков объемом 3 Тбайт UEFI предлагает разработчикам новые возможности по расширению функциональности, которые ранее не были доступны. Например, UEFI BIOS системных плат ASUS позволяет делать снимки экрана настроек прошивки. Это поможет завсегдатаям тематических форумов обмениваться скриншотами, чтобы вместе идти к достижению новых высот разгона или искать решения возникающих проблем. Для входа в меню, как и прежде, необходимо нажать клавишу «Del» сразу после прохождения процедуры POST. По умолчанию, пользователю предлагается поработать в режиме EZ Mode, в котором отображаются дата и время, показания основных датчиков аппаратного мониторинга и текущий режим работы процессора. Здесь же можно задать профиль энергосбережения, а также установить порядок загрузки. Для тех, кому функциональности EZ Mode недостаточно, существует режим Advanced Mode, предоставляющий полный контроль над многочисленными параметрами прошивки.

UEFI Setup ASUS M5A99X EVO

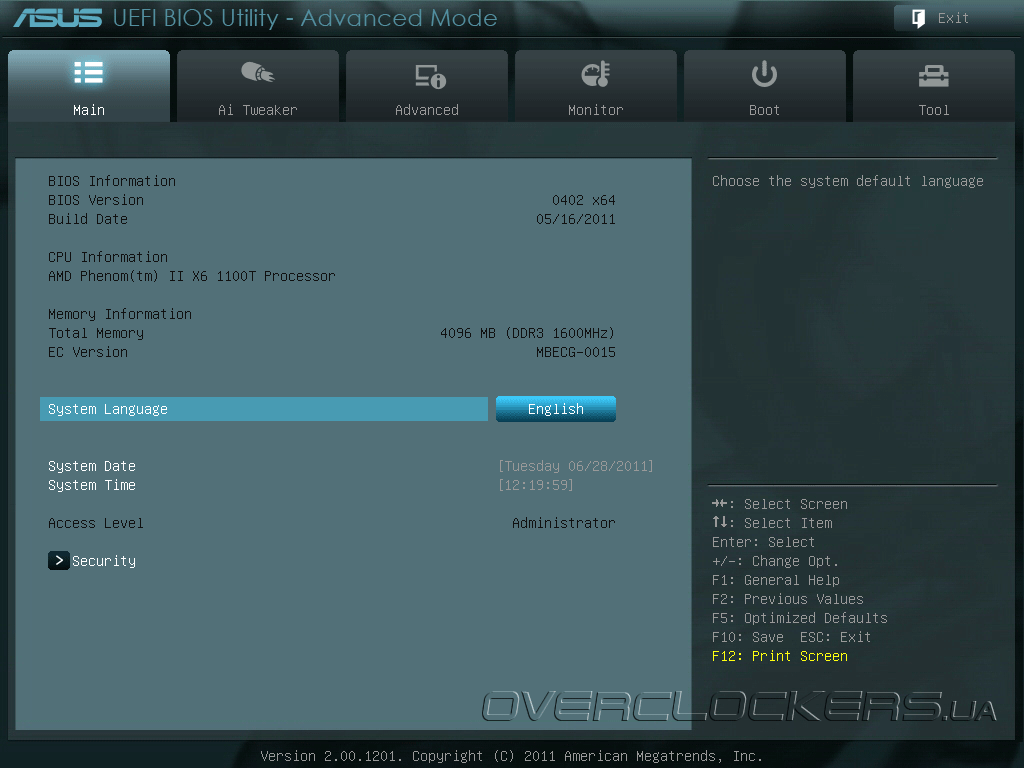

Содержание раздела Main стандартно, в нем можно изменить язык интерфейса, задать параметры безопасности и установить системные дату и время.

UEFI Setup ASUS M5A99X EVO

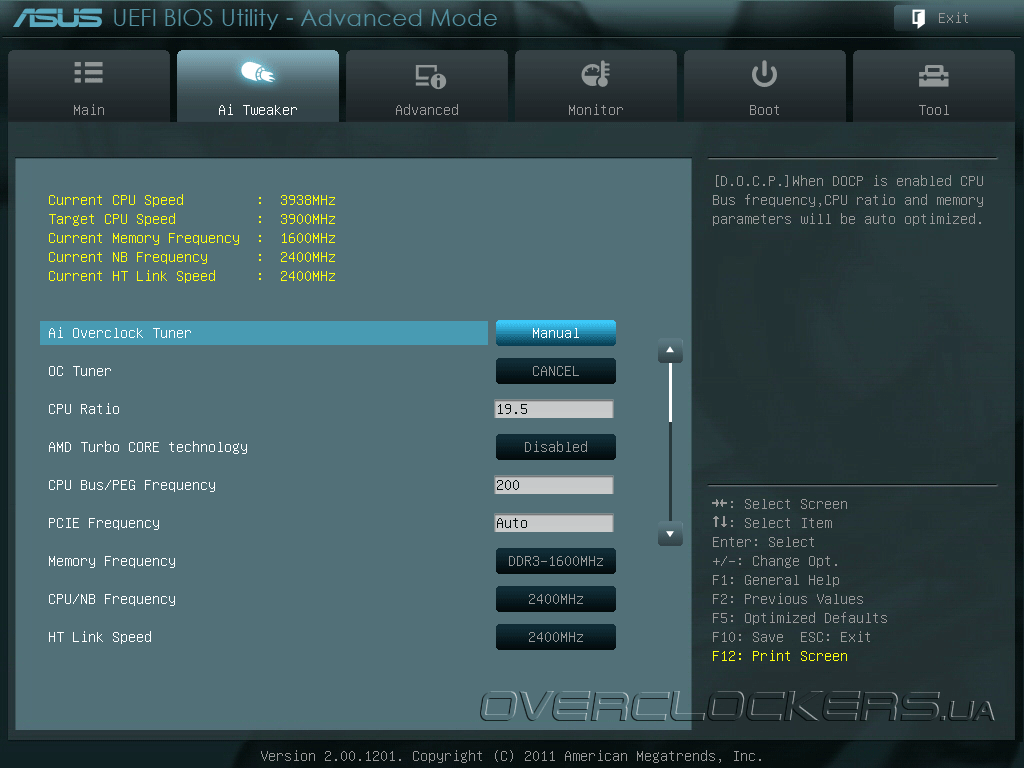

Раздел AI Tweaker содержит все основные опции, которые касаются параметров быстродействия и разгона основных компонентов системы. Именно здесь задаются частоты HTT и шины PCI Express, множители процессорных ядер и встроенного северного моста, а также управление технологией AMD Turbo Core и параметрами шины Hyper Transport.

UEFI Setup ASUS M5A99X EVO

UEFI Setup ASUS M5A99X EVO

Прошивка предлагает расширенные возможности настройки подсистемы питания, такие как ступенчатая регулировка Load Line Calibration, ручной контроль защиты перегрузки Current Capability, а также изменение частоты переключения силовых элементов VRM. Возможности контроллера преобразователя питания позволяют динамически изменять количество активных питающих фаз в зависимости от нагрузки, а CPU Power Duty Control обеспечивает защиту компонентов системной платы от поломки при чрезмерном разгоне.

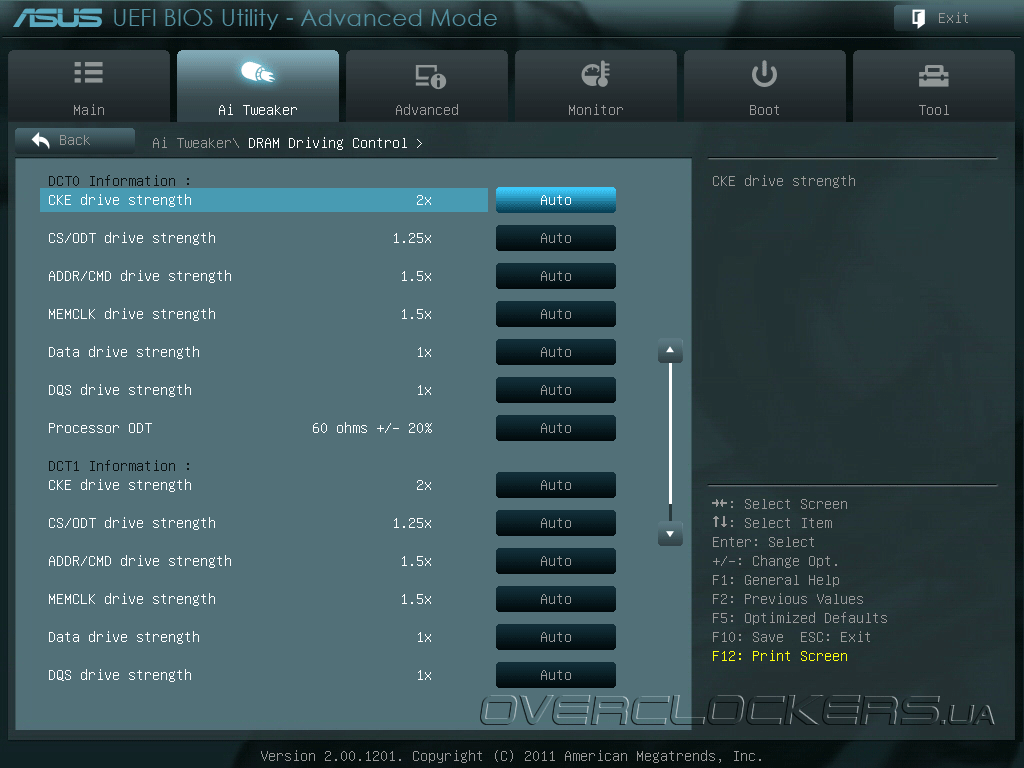

Параметры управления подсистемой оперативной памяти находятся в подменю DRAM Timing Control и Dram Driving Control. Перечень опций достаточно обширный, что позволяет опытным пользователям подобрать оптимальный режим работы ОЗУ.

UEFI Setup ASUS M5A99X EVO

UEFI Setup ASUS M5A99X EVO

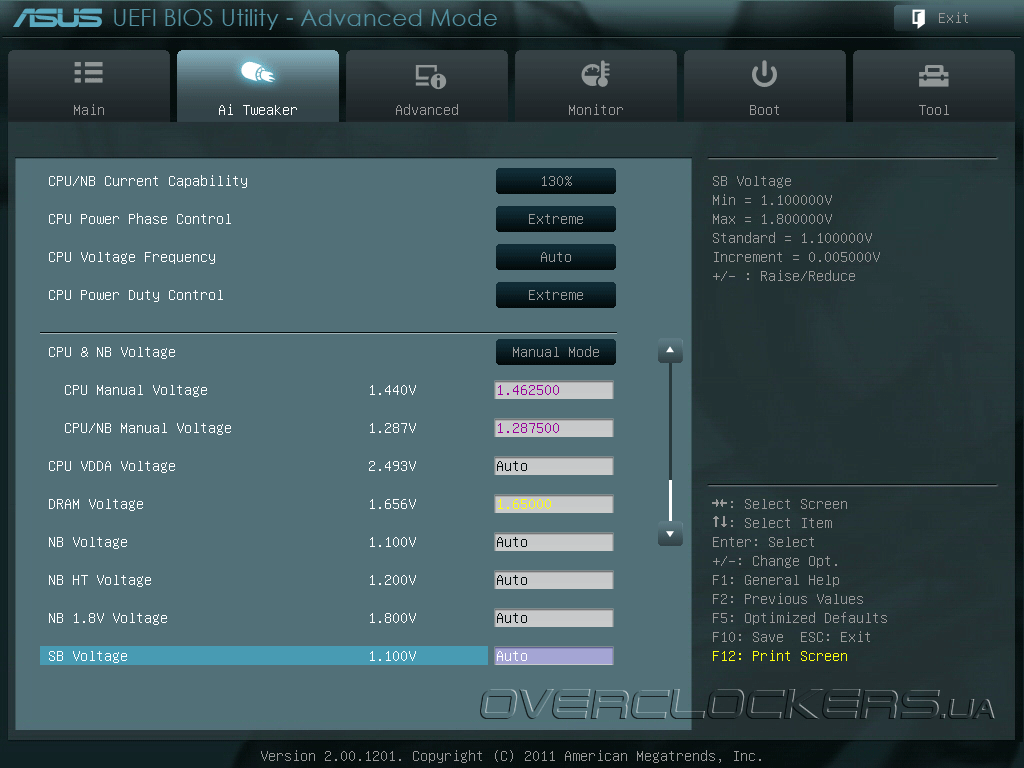

Кроме всего прочего, раздел AI Tweaker позволяет изменять восемь основных напряжений. Для процессора и встроенного северного моста значения можно задать как дельту от нормального напряжения, или указать в явном виде. Отметим, что в обоих случаях технология энергосбережения Cool’n’Quite абсолютно корректно понижает как тактовую частоту, так и напряжение питания вычислительных ядер.

UEFI Setup ASUS M5A99X EVO

Перечень напряжений с указанием диапазонов и шагом изменений приведен в таблице.

Параметр Диапазон регулировки, В Шаг, В
CPU Offset Vopltage – 0,7…+ 0,7 0,00625
CPU/NB Offset Vopltage – 0,7…+ 0,7 0,00625
CPU Voltage 0,00625 — 2,1 0,00625
CPU/NB Voltage 0,00625 — 1,875 0,00625
CPU VDDA Voltage 2,2 — 2,8 0,00625
DRAM Voltage 1,2 — 2,5 0,00625
NB Voltage 1,1 — 1,25 0,00625
NB HT Voltage 1,1 — 1,4 0,00625
NB 1,8V Voltage 1,6 — 2,8 0,005
SB Voltage 1,1 — 1,8 0,005

Обращаем ваше внимание, что верхние пределы всех напряжений небезопасны, так что необходимо соблюдать осторожность и не увлекаться, так как комплектующие могут запросто выйти из строя.

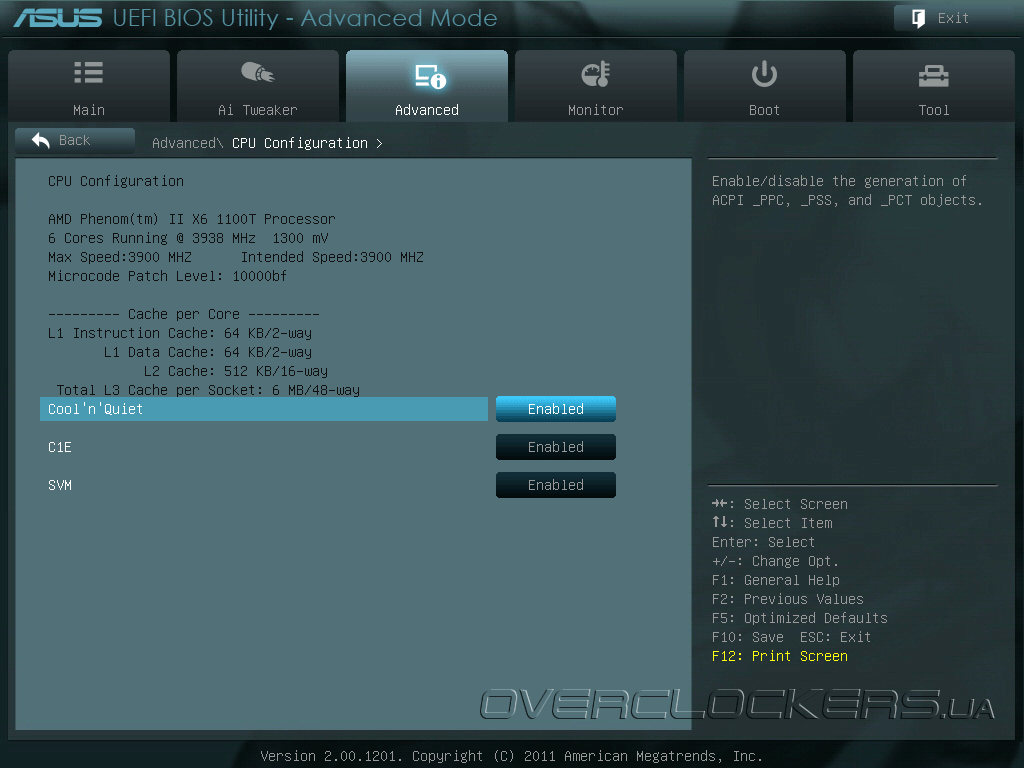

Раздел прошивки Advanced включает специфические опции управления системной логики и центрального процессора. В подменю CPU Configuration можно активировать аппаратную виртуализацию Secure Virtual Machine и функции энергосбережения.

UEFI Setup ASUS M5A99X EVO

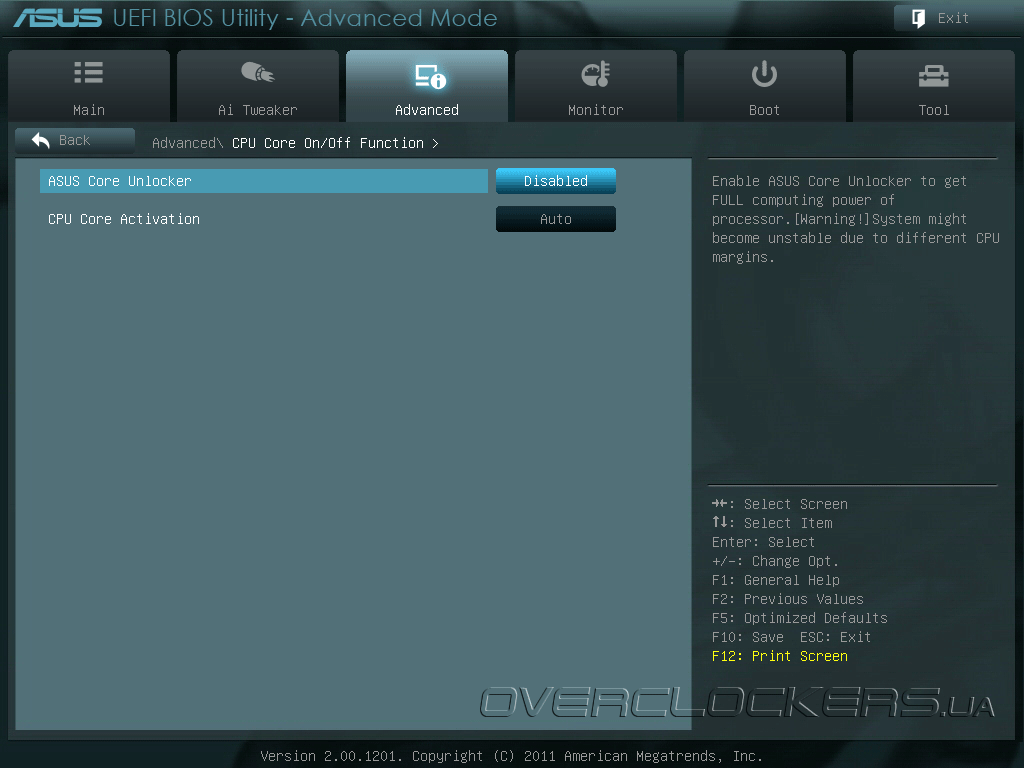

Подраздел CPU Core On/Off Function предназначен для включения скрытых ресурсов некоторых процессоров AMD, а также управления количеством активных вычислительных ядер.

UEFI Setup ASUS M5A99X EVO

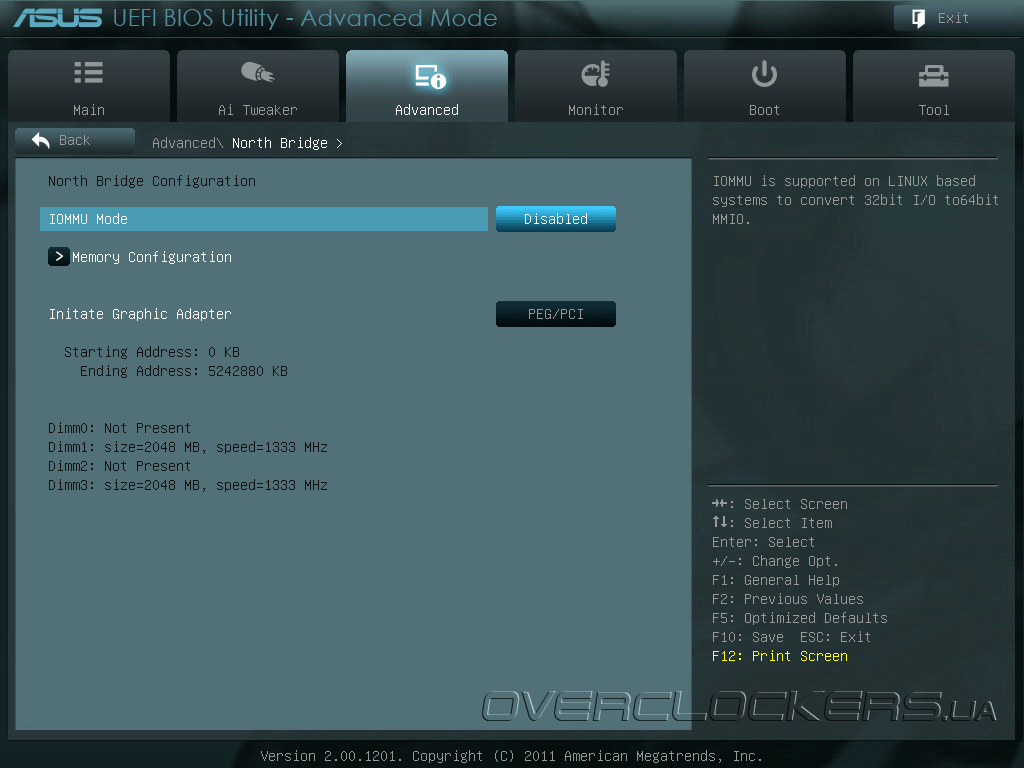

В подпункте меню North Bridge задается порядок инициализации графических адаптеров и находится параметр, отвечающий за активацию функции IOMMU, которая занимается трансляцией виртуальных адресов, видимых аппаратным устройством, в физические адреса.

UEFI Setup ASUS M5A99X EVO

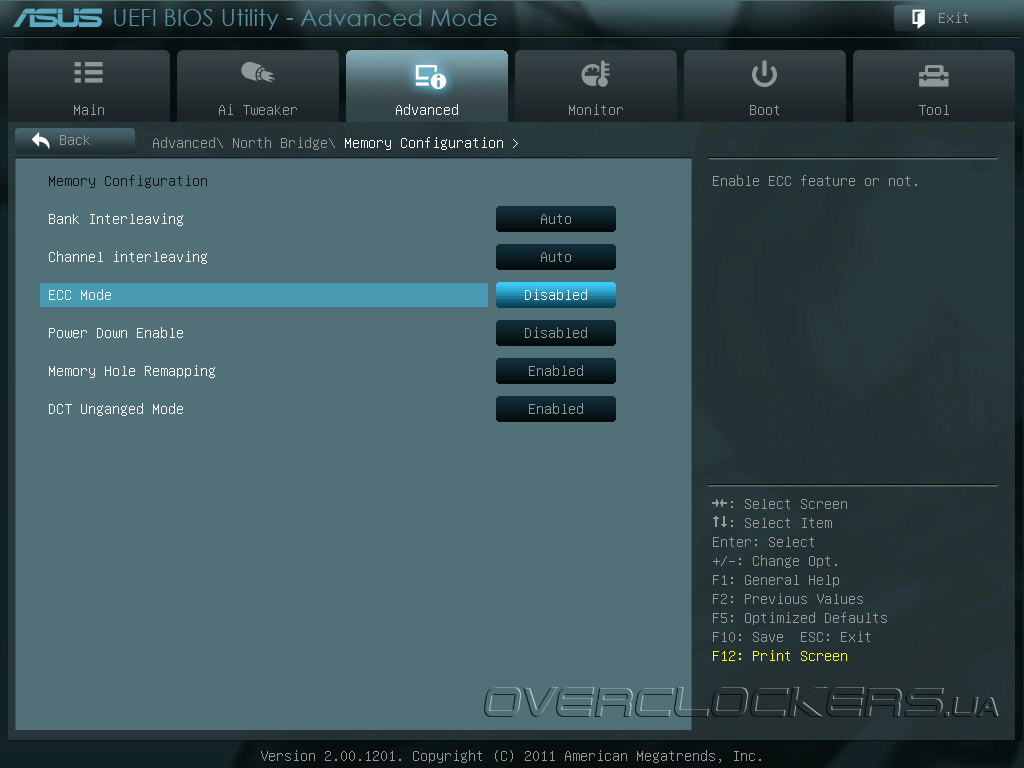

Интересной особенностью системных плат ASUS является поддержка небуферизированной оперативной памяти с коррекцией ошибок ECC. Применение таких модулей ОЗУ повышает надежность системы, что особенно важно при использовании систем под нагрузкой в режиме 24/7.

UEFI Setup ASUS M5A99X EVO

Кроме вышеперечисленных возможностей, раздел Advanced позволяет управлять дисковой подсистемой, конфигурацией портов SATA и многочисленными дополнительными контроллерами.

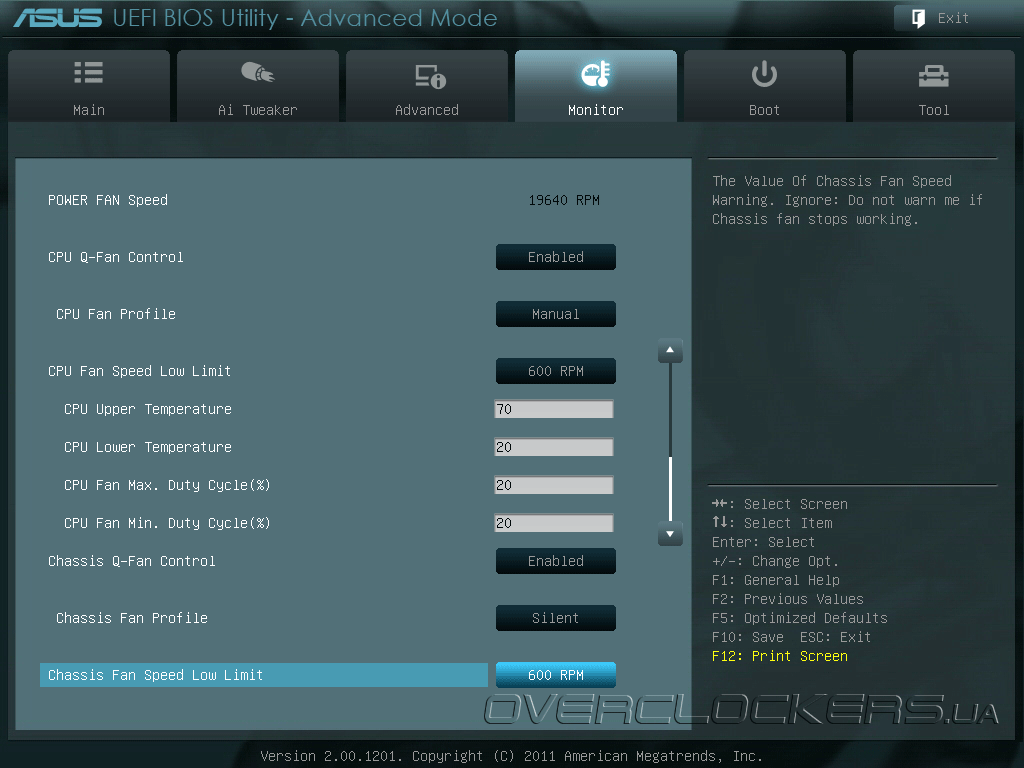

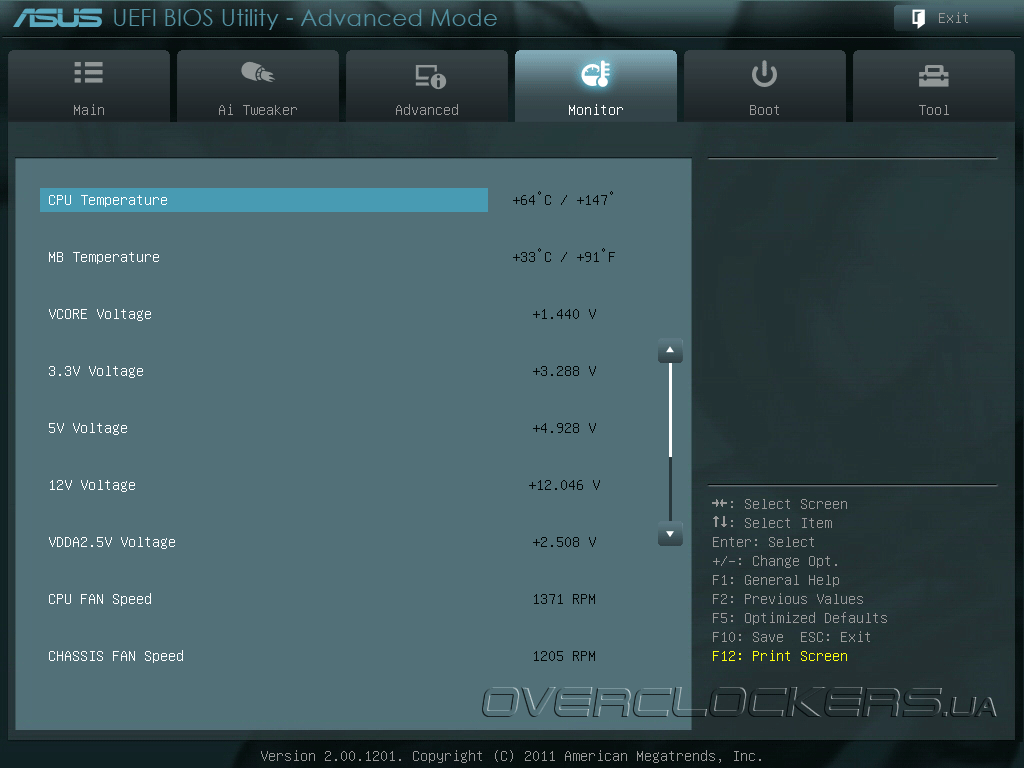

Функции системного мониторинга сосредоточены в разделе Monitor. Здесь отображаются показания датчиков двух температур, пяти основных напряжений и скоростей трех вентиляторов. Присутствует возможность как автоматического, так и ручного управления частотами вращения двух кулеров.

UEFI Setup ASUS M5A99X EVO

UEFI Setup ASUS M5A99X EVO

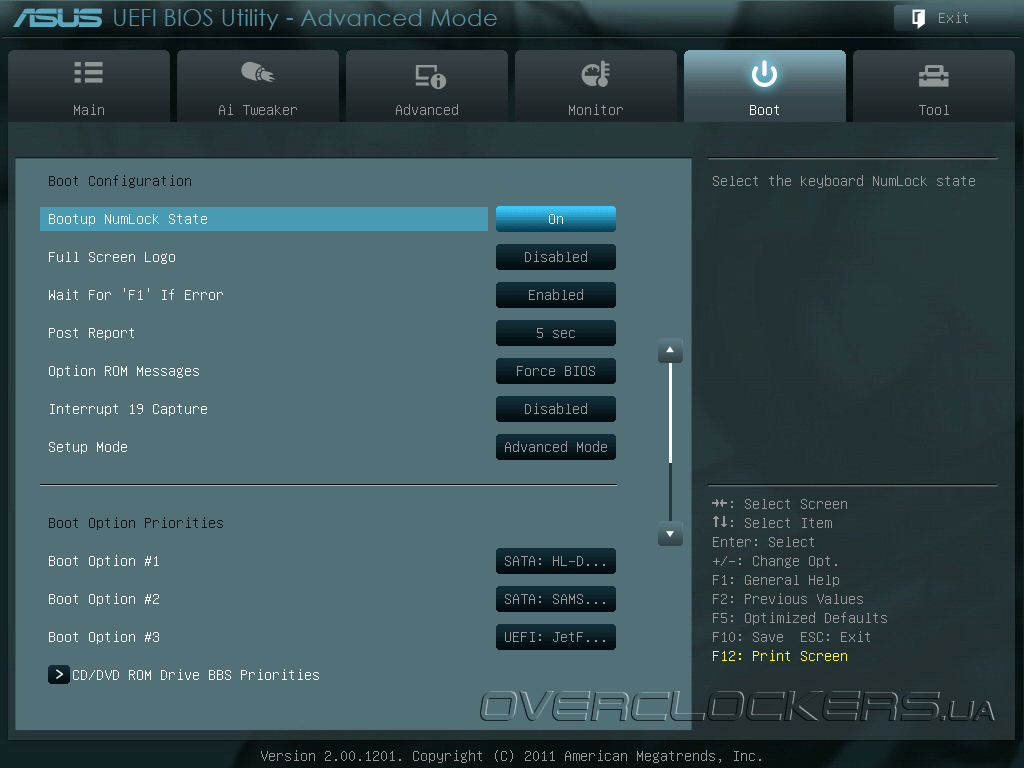

Раздел Boot позволяет управлять процессом загрузки, настраивать порядок загрузочных устройств. Здесь же находится точка входа в оболочку EFI Shell.

UEFI Setup ASUS M5A99X EVO

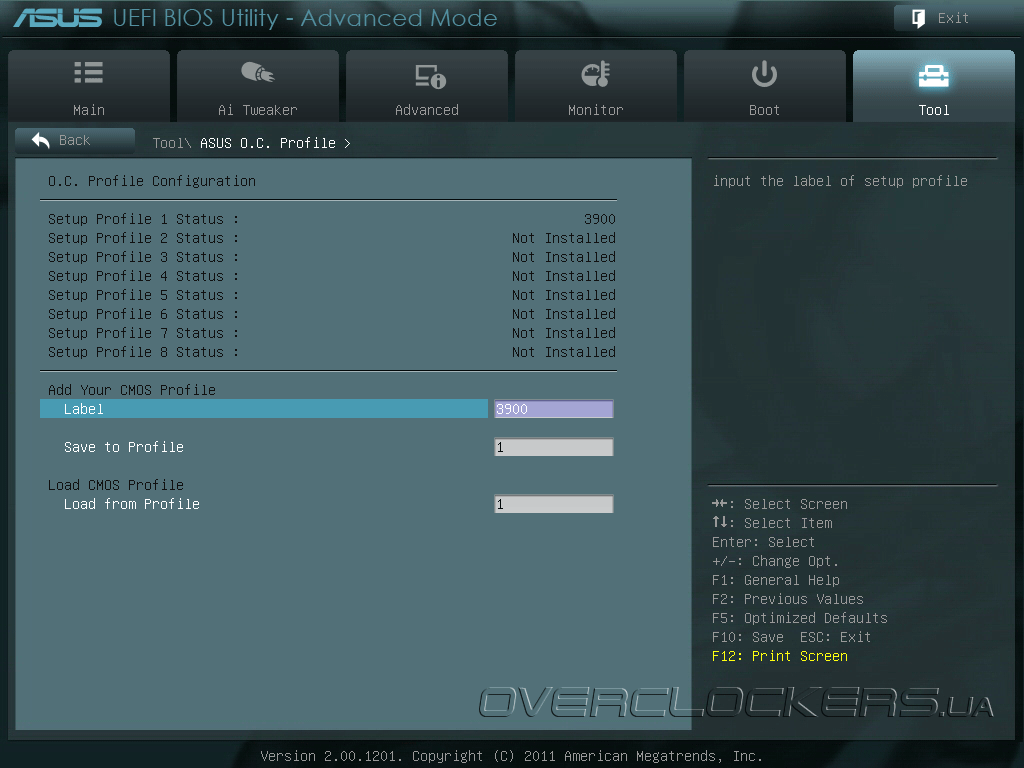

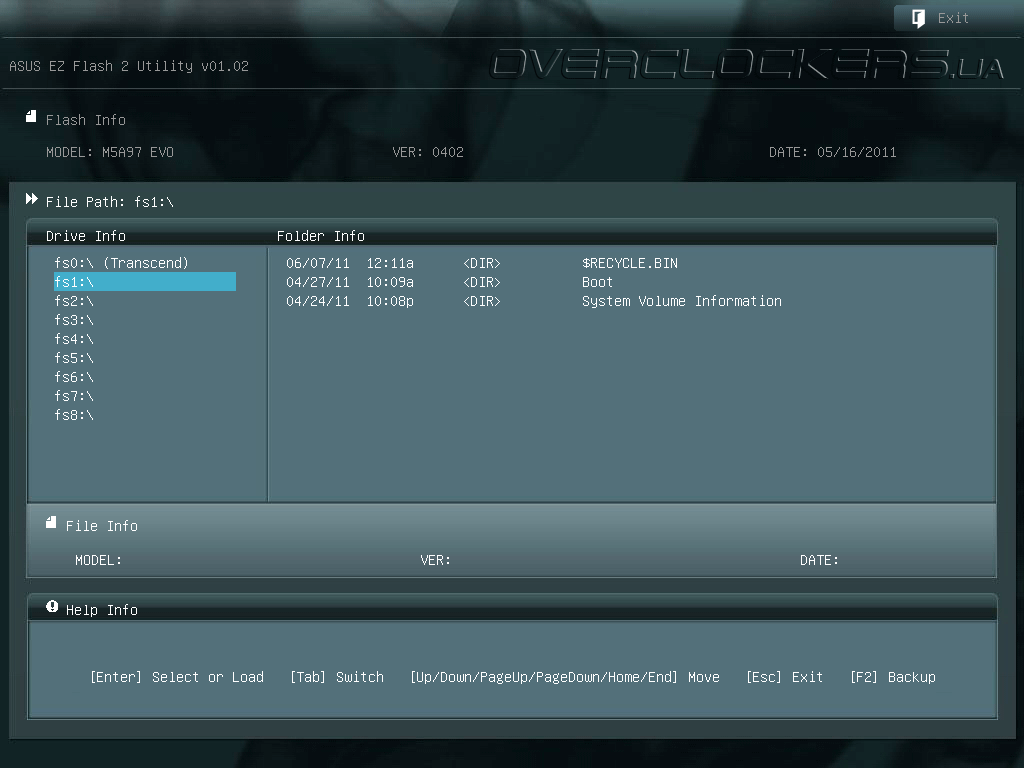

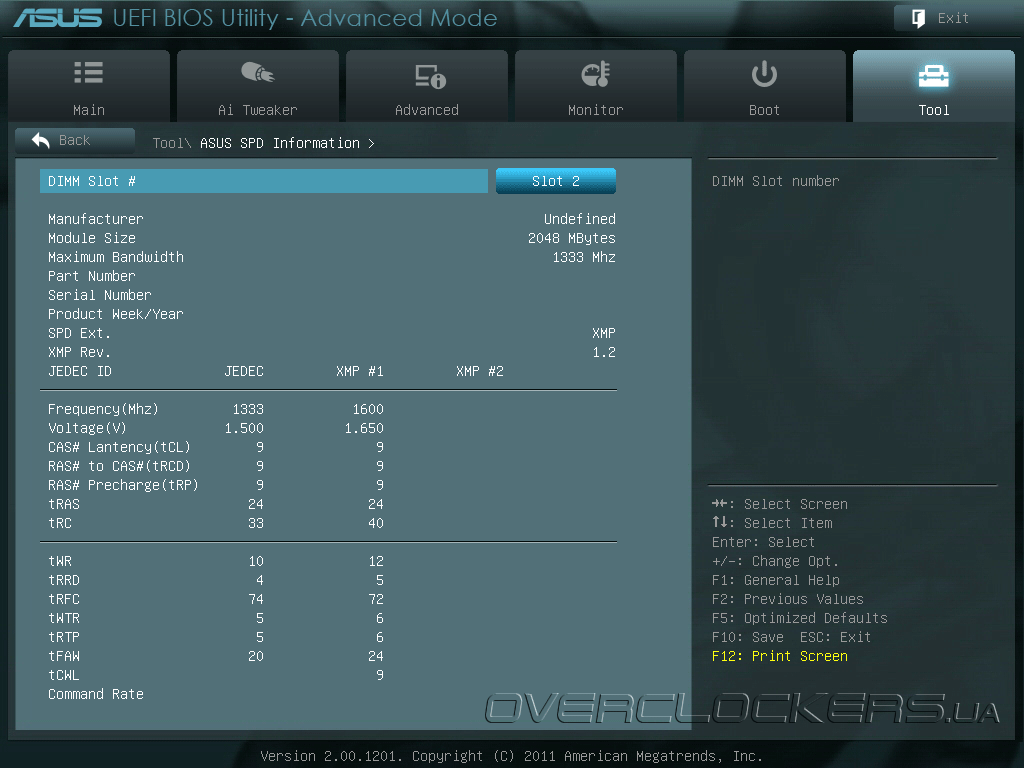

Последний важный пункт меню — Tool, который включает служебные подпрограммы для обновления прошивки ASUS EZ Flash 2, работы с профилями настроек OC Profile и информационную утилиту ASUS SPD Information, которая отображает информацию о параметрах модулей памяти.

UEFI Setup ASUS M5A99X EVO

UEFI Setup ASUS M5A99X EVO

UEFI Setup ASUS M5A99X EVO

На этом рассмотрение UEFI Setup системных плат ASUS M5A97 EVO и ASUS M5A99X EVO можно считать завершенным. Отметим, что удобство использования и функциональность прошивки находятся на достаточно высоком уровне, а множество тонких настроек позволят опытным пользователям оптимизировать быстродействие системы.


Комплектное ПО

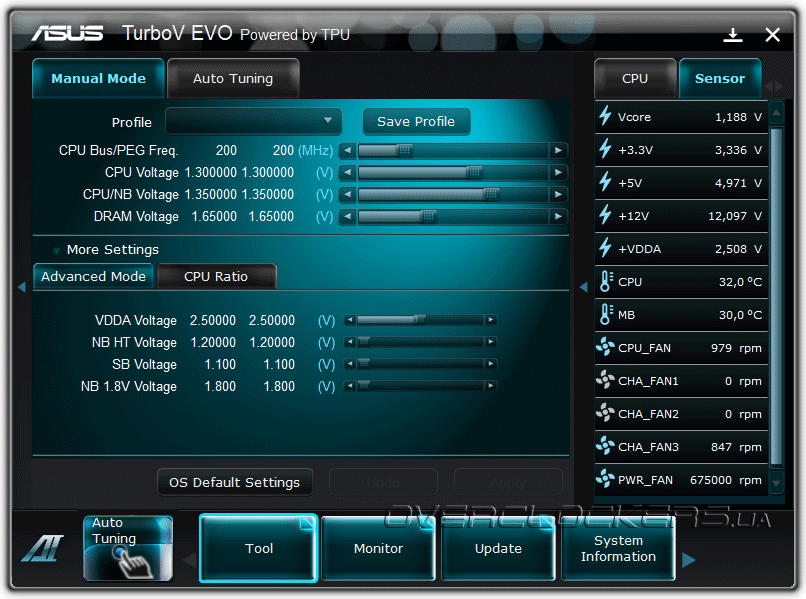

Как и все материнские платы ASUS, участницы сегодняшнего тестирования комплектуются функциональным и удобным в использовании ПО ASUS AI Suite II. Этот программный комплекс включает отдельные модули, отвечающие за разгон, управление подсистемой питания, аппаратный мониторинг и настройкой режима работы вентиляторов.

ASUS AI Suite II

Возможности этого ПО были подробно рассмотрены во время обзора системной платы ASUS P8P67 Deluxe. Именно поэтому мы предлагаем не отнимать ваше время, а сразу перейти к изучению разгонного потенциала наших конкурсанток.

Разгон

Обычно, разгонный потенциал недорогих системных плат мы проверяем с использованием двухъядерного AMD Phenon II X2 550, но для сегодняшних участниц мы сделали исключение. В качестве тестового процессора выступил AMD Phenom II X6 1100T, который охлаждался кулером Zalman CNPS10X Flex. Благодаря свободному коэффициенту умножения CPU, разгон осуществлялся путем повышения множителя. Фактически, платы тестировались в тех же условиях, что и что и старшие модели ASUS Crosshair IV Extreme и ASUS Crosshair V Formula.

Для поиска предела стабильной частоты тактового генератора был понижен до х10 множитель вычислительных ядер, и уменьшен до х7 коэффициент умножения встроенного северного моста и шины Hyper Transport. В таком режиме системная плата ASUS M5A97 EVO достигла частоты НТТ 330 МГц.

Разгон ASUS M5A97 EVO

Воодушевленные отличными результатами разгона HTT мы принялись «выжимать все соки» из нашего тестового Phenom II X6 1100T. Разгонный потенциал подопытного процессора хорошо известен, он составляет около 4000 МГц при напряжении питания 1,47 В. Дальнейшее увеличение тактовой частоты приводит к возникновению ошибок в ресурсоемких приложениях, а повышение напряжения не исправляет положения. Увы, системная плата ASUS M5A97 EVO не смогла обеспечить стабильную работу тестового Phenom II X6 1100T, и мы были вынуждены снизить разгон до 3900 МГц. В таком режиме система без ошибок проходила длительное тестирование в LinX. Напряжения CPU Voltage было установлено в значение 1,47 В, а CPU/NB Core равнялось 1,3 В. Кроме разгона вычислительных ядер небольшой прирост производительности обеспечило увеличение частоты встроенного северного моста до 2400 МГц. Заметим, что оптимальный режим работы опции CPU Load Line Calibration достигается при установке значения High (50%), при этом, согласно показаниям CPU-Z, реальное напряжение на вычислительных ядрах колебалось в пределах 1,440–1,452 В.

Разгон ASUS M5A97 EVO

Предел прочности ASUS M5A99X EVO оказался еще выше, максимальная стабильная частота тактового составила 340 МГц. Это очень хороший результат, достойный флагманских моделей.

Разгон ASUS M5A99X EVO

Что касается разгона процессора, то плата без особого труда обеспечила его бесперебойную работу на частоте 4000 МГц при напряжении питания 1,47 В. При этом встроенный северный мост функционировал на 2400 МГц, для чего пришлось немного поднять CPU/NB Voltage до 1,3 В.

Разгон ASUS M5A99X EVO

Отметим, что ASUS M5A99X EVO позволила достичь результатов, сравнимых с лучшими платами из серии Republic Of Gamers.

Разгон оперативной памяти на платформе AMD Socket AM3+ — дело не простое, и участницы сегодняшнего тестирования не стали исключением, частота ОЗУ 2000 МГц им так и не покорилась. Остается лишь надеяться, что выпуск процессоров Zambezi сможет существенно улучшить ситуацию.

Последний момент, на который мы предлагаем обратить ваше внимание — функция автоматического разгона Auto Tuning, активирующаяся при помощи переключателя TPU, расположенного на печатных платах ASUS M5A97 EVO и ASUS M5A99X EVO. Мы совсем не удивились, когда обе «материнки» установили идентичные параметры. Частота центрального процессора составила 3840 МГц при напряжении около 1,4 В. При этом оперативная память функционировала на 1280 МГц с задержками 9-9-9-24-1Т.

Разгон ASUS M5A97 EVO и ASUS M5A99X EVO

Стоит ли говорить, что в таком режиме системы работала абсолютно стабильно, а температуры оставались в разумных пределах. Более того, функция Cool’n’Quite полностью сохранила свою работоспособность.

В целом, разгонный потенциал обеих участниц тестирования порадовал даже не смотря на то, что ASUS M5A97 EVO не смогла достичь предела частоты для нашего процессора.


Тестовая конфигурация

Для измерения производительности материнских плат ASUS M5A97 EVO и ASUS M5A99X EVO был собран тестовый стенд следующей конфигурации:
  • процессор: AMD Phenom II X6 1100T (3,3 ГГц);
  • кулер: Zalman CNPS10X Flex (два вентилятора 120 мм, 1800 об/мин);
  • память: Silicon Power SP004GBLYU160S2B (2x2GB, PC3-12800, CL9-9-9-24);
  • видеокарта: Radeon HD 6970 1 GB (880/5500 МГц);
  • жесткий диск: Samsung HD502HJ (500 ГБ, 7200 об/мин, 16 МБ);
  • блок питания: Seasonic X-650 (650 Вт).
Оперативная память работала на частоте 1333 МГц с таймингами 9-9-9-24-1Т, технология AMD Turbo Core была активирована. Чтобы внести некоторую интригу, мы сравнили производительность сегодняшних участниц тестирования с ASUS Crosshair V Formula. Тестовый стенд работал под управлением ОС Microsoft Windows 7 Enterprise 64 bit (90-дневная ознакомительная версия). Файл подкачки и UAC были отключены, более никаких модернизаций не проводилось. Из драйверов был установлен пакет AMD Catalyst 11.6 от 14.06.2011.

Методика измерения производительности осталась прежней: повторялся каждый тест три раза и рассчитывалось среднее значение. Если какой либо результат значительно отличается от остальных, то тесты повторялись до получения нормального среднего значения. Перечень тестового ПО:
  • AIDA64 1.50.1251 (Cache & Memory benchmark);
  • wPrime Benchmark 2.04;
  • SuperPI XS 1.5;
  • 7-Zip 9.20 x64 (встроенный тест);
  • WinRAR 4.0 (встроенный тест);
  • Cinebench 11.5R (64bit);
  • x264 HD Benchmark v3.0;
  • Futuremark 3DMark Vantage 1.1.0;
  • FarCry 2;
  • Lost Planet 2 benchmark;
  • Resident Evil 5 benchmark.

Результаты тестирования

В синтетических приложениях мы оцениваем низкоуровневую производительность подсистемы ОЗУ, эффективность работы многопоточных приложений и корректность работы AMD Turbo Core. Первый из тестов — Cache & Memory benchmark из пакета AIDA64 измеряет латентность и скорость работы оперативной памяти.

Результаты тестирования ASUS M5A97 EVO и ASUS M5A99X EVO

Результаты тестирования ASUS M5A97 EVO и ASUS M5A99X EVO

Результаты тестирования ASUS M5A970 EVO и ASUS M5A990X EVO

Результаты тестирования ASUS M5A97 EVO и ASUS M5A99X EVO

При оценке пропускной способности ОЗУ все три платы показали примерно одинаковые результаты. В последнем подтесте M5A97 EVO показала наименьшую латентность, в то время как её старшая сестра оказалась в аутсайдерах.

Нагрузка, создаваемая программой SuperPI XS 1.5 имеет однопоточный характер, что позволяет выявить проблемы в работе технологии AMD Turbo Core.

Результаты тестирования ASUS M5A97 EVO и ASUS M5A99X EVO

Все три участницы рассчитали число «Пи» с точность до одного миллиона знаков за одинаковое время.

Тестирование в wPrime Benchmark 2.04 демонстрирует эффективность выполнения многопоточных вычислений. Его результаты практически не зависят от пропускной способности ОЗУ и других факторов.

Результаты тестирования ASUS M5A97 EVO и ASUS M5A99X EVO

Результаты тестирования ASUS M5A97 EVO и ASUS M5A99X EVO

Снова платы при шли к финишу практически одновременно, но лучшее время показала флагманская модель ASUS Crosshair V Formula.
Производительность в прикладных программах мы проверяем при помощи архиваторов, программ рендеринга 3D-изображений и кодирования видео высокой четкости.

Результаты тестирования ASUS M5A97 EVO и ASUS M5A99X EVO

Результаты тестирования ASUS M5A97 EVO и ASUS M5A99X EVO

Результаты тестирования ASUS M5A97 EVO и ASUS M5A99X EVO

Архиваторы очень чувствительно относятся к пропускной способности и латентности ОЗУ, которые одинаковы для всех трех «материнок». При беглом знакомстве с результатами создается впечатление, что M5A99X EVO немного опережает соперниц, но на самом деле преимущество составляет порядка 1%, что смело можно списать на погрешности измерений.

Результаты тестирования ASUS M5A97 EVO и ASUS M5A99X EVO

Результаты тестирования ASUS M5A97 EVO и ASUS M5A99X EVO

Наши конкурсантки одинаково хорошо справились с задачей построения 3D-изображений в программе Cinebench 11.5 как в процессорном подтесте, так и в режиме OpenGL.

Результаты тестирования ASUS M5A97 EVO и ASUS M5A99X EVO

Результаты тестирования ASUS M5A97 EVO и ASUS M5A99X EVO

Кодирование видео высокой четкости при помощи кодека H.264 также не преподнесло никаких сюрпризов, платы продемонстрировали аналогичные результаты. Снова можно отметить небольшое преимущество M5A99X EVO, но на самом деле разница в 2% вряд ли будет ощутима.

Оценка производительности в Futuremark 3DMark Vantage 1.1.0 позволяет весьма точно судить о комплексной производительности системы в играх, по этому мы до сих пор используем этот тестовый пакет.

Результаты тестирования ASUS M5A97 EVO и ASUS M5A99X EVO

Результаты тестирования ASUS M5A97 EVO и ASUS M5A99X EVO

В процессорном подтесте наши участницы показали идентичные результаты, а вот по общему балу в лидеры неожиданно вышла самая младшая модель — M5A97 EVO, хотя величина выигрыша несущественна.

Игры были и до сих пор остаются одними из самых ресурсоемких приложений, с которыми сталкиваются персональные компьютеры. В последнее время вклад системных плат в общий уровень игровой производительности невелик, так как скорость больше зависит от мощности графического ускорителя. Именно по этому мы используем разрешение 1680х1050 и высокие, но не максимальные настройки качества.

Результаты тестирования ASUS M5A97 EVO и ASUS M5A99X EVO

Результаты тестирования ASUS M5A97 EVO и ASUS M5A99X EVO

Результаты тестирования ASUS M5A97 EVO и ASUS M5A99X EVO

Вот где нас поджидал настоящий сюрприз! Неожиданно, в аутсайдерах оказалась самая продвинутая из плат — Сrosshair V Formula, в то время как более простые модели показали немного лучшие результаты. Конечно, отставание в 2-3 fps не снизят комфортности игрового процесса, но сам факт настораживает. Мы склонны винить во всем недоработанную версию прошивки, да и с повышением нагрузки на видеоподсистему разница может вовсе исчезнуть.


Выводы

При создании материнских плат M5A97 EVO и M5A99X EVO инженерам ASUS удалось совместить высокое качество изготовления, богатую функциональность и приличный разгонный потенциал. В итоге получились отличные продукты среднего уровня, способные удовлетворить потребности как новичка, так и продвинутого пользователя. В процессе тестирования стало очевидным сходство участниц тестирования, которые имеют общие черты дизайна, одинаковую прошивку и аналогичные возможности по разгону.

Обе платы обладают следующими преимуществам:
  • совместимость с будущими процессорами AMD Socket AM3+;
  • мощная подсистема питания DIGI+ VRM;
  • поддержка всех актуальных интерфейсов, включая USB 3.0 и SATA 6 Гбит/с;
  • стабильная и функциональная прошивка UEFI BIOS;
  • качественно комплектное ПО ASUS AI Suite II;
  • хорошие возможности разгона.
В дополнение к этому старшая модель ASUS M5A99X EVO предлагает два дополнительных порта SATA 3 Гбит/с, имеет полноценную поддержку AMD CrossFireX и NVIDIA SLI. Общий уровень производительности обоих участниц достаточно высок, по этому показателя платы ничуть не отстают от флагманской модели ASUS Сrosshair V Formula.

Самое интересное, что платы практически лишены явных недостатков, придраться можно лишь к скудному комплекту поставки.

Что касается разгонного потенциала, то ASUS M5A97 EVO не позволила достичь предела для нашего тестового процессора AMD Phenom II X6 1100T, но мы склонны винить в этом не самый удачный экземпляр системной платы. В то же время, ASUS M5A99X EVO продемонстрировала результаты ничуть не хуже, чем флагманские модели из серии Republic Of Gamers. Конечно, речь идет про разгон при использовании безопасных уровней питающих напряжений, которые позволяет воздушное охлаждение.

ASUS M5A99X EVO Выбор редакции: лучшее качество



Оборудование для тестирования было предоставлено следующими компаниями:
  • AMD — процессор Phenom II X6 1100T;
  • ASUS — системные платы ASUS M5A97 EVO, ASUS M5A99X и ASUS EVO Crosshair V Formula;
  • Eletek — кулер Zalman CNPS10X Flex;
  • Silicon Power — комплект памяти Silicon Power SP004GBLYU160S2B;
  • Syntex — блок питания Seasonic X-650.

Увеличивая скорость, мы боремся за производительность
