Продолжение ожидания Bulldozer. Обзор материнских плат ASUS M5A97 EVO и ASUS M5A99X EVO на новых чипсетах AMD

В одном из предыдущих обзоров мы рассказали о системной плате ASUS Crosshair V Formula для процессоров AMD AM3+, основанной на флагманском наборе системной логики 9-й серии — AMD 990FX. Существенных отличий в функциональности и быстродействии нового чипсета от предшественника мы так и не обнаружили, но сама плата оставила самое приятное впечатление благодаря отличному разгонному потенциалу, множеству фирменных особенностей и хорошему быстродействию. Однако, высокая цена существенно сокращает целевую аудиторию потенциальных покупателей. Для тех бережливых пользователей, которые не могут позволить себе флагманское решение, но желают приобрести надежный и качественный продукт, компания ASUS предлагает материнские платы для будущих процессоров Zambezi в исполнении Socket AM3+ — M5A97 EVO и M5A99X EVO, основанные на наборах системной логики AMD 970 и AMD 990X соответственно.

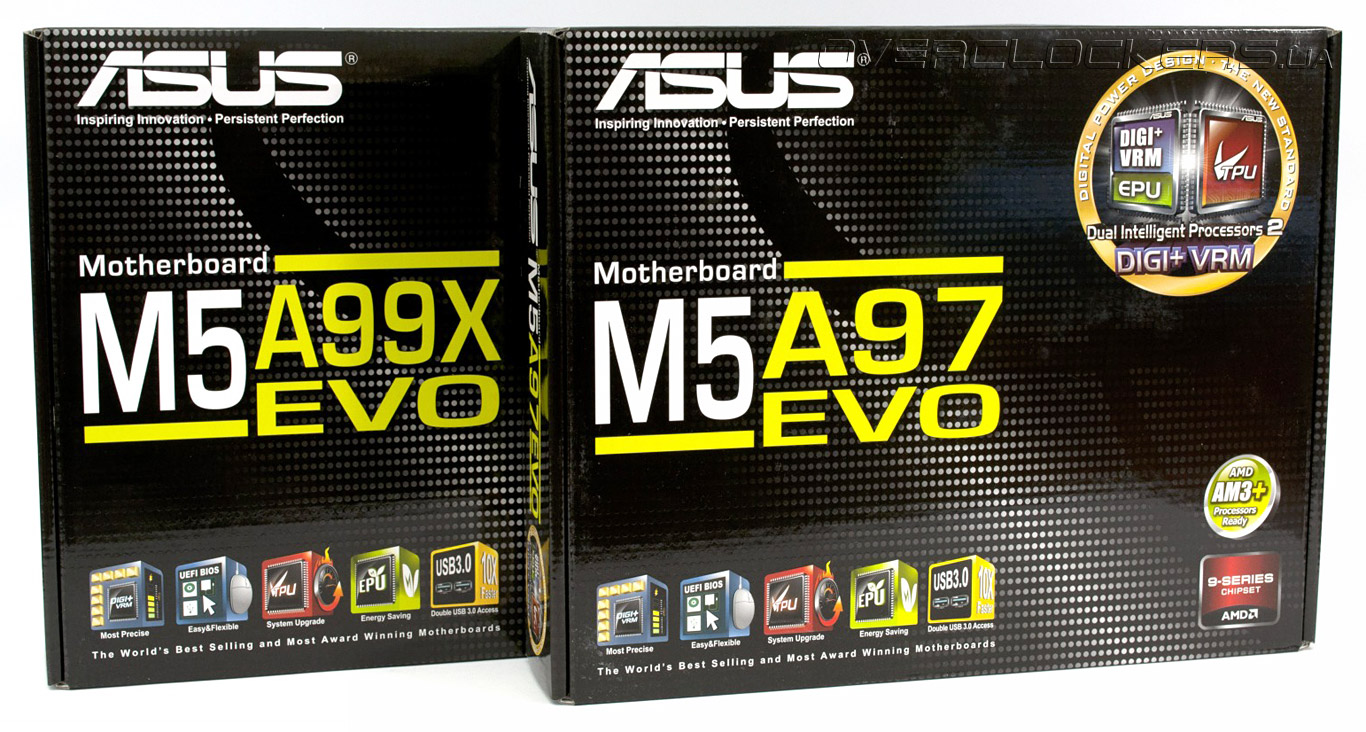

ASUS M5A97 EVO и ASUS M5A99X EVO

Различия между этими чипсетами минимальны, они заключаются в отсутствии официальной поддержки конфигураций AMD CrosFireX и NVIDIA SLI у AMD970, в то время как AMD 990X позволяет организовывать конфигурации multiGPU, разделяя 16 линий PCI-E 2.0 поровну между двумя графическими акселераторами. Подробные технические характеристики участниц тестирования представлены в таблице.

Модель ASUS M5A97 EVO ASUS M5A99X EVO
Чипсет AMD 970 + SB950 AMD 990X + SB950
Процессорный разъем Socket AM3+ Socket AM3+
Процессоры Socket AM3+ AMD FX
Socket AM3 Phenom II, Athlon II
Socket AM3+ AMD FX
Socket AM3 Phenom II, Athlon II
Память 4 DIMM DDR3 SDRAM 1066/1333/1600/1866/2000/2133(OC), 32 Гбайт максимум 4 DIMM DDR3 SDRAM 1066/1333/1600/1866/2000/2133(OC), 32 Гбайт максимум
Слоты PCI-E 1x PCI Express 2.0 x16
1x PCI Express 2.0 x16@x4
2x PCI Express 2.0 x1
2x PCI Express 2.0 x16@(16+0, 8+8)
1x PCI Express 2.0 x16@x4
2x PCI Express 2.0 x1
Слоты PCI 2 1
Количество подключаемых вентиляторов 4 (2x 4pin, 2x 3pin) 5 (2x 4pin, 3x 3pin)
Порты PS/2 1 1
Порты USB 14x 2.0 (8 разъемов на задней панели)
4х 3.0 (2 разъема на задней панели, ASMedia 1402)
14x 2.0 (8 разъемов на задней панели)
4х 3.0 (2 разъема на задней панели, ASMedia 1402)
ATA-133
Serial ATA 6x SATA 6 Гбит/с (SB950) 6x SATA 6 Гбит/с (SB950)
2x SATA 3 Гбит/с (JMB362)
eSATA 2х eSATA 3 Гбит/с (JMB362) 1х eSATA 3 ГБит/с,
1x Power eSATA 3 ГБит/с (JMB362)
RAID 0, 1, 5, 10, JBOD (SB950) 0, 1, 5, 10, JBOD (SB950)
Встроенный звук Realtek ALC892 (7.1, HDA) Realtek ALC892 (7.1, HDA)
S/PDIF Оптический Оптический
Встроенная сеть 1х Realtek RTL8111E (Gigabit Ethernet) 1х Realtek RTL8111E (Gigabit Ethernet)
FireWire 2x VIA 6308P (1 разъем на задней панели) 2x VIA 6308P (1 разъем на задней панели)
LPT
COM 1 (на плате) 1 (на плате)
BIOS/UEFI AMI UEFI AMI UEFI
Форм-фактор ATX ATX
Размеры, мм 305 x 244 305 x 244
Дополнительные возможности EPU, MemOK!, TPU NVIDIA SLI, EPU, MemOK!, TPU


ASUS M5A97 EVO

Комплект поставки

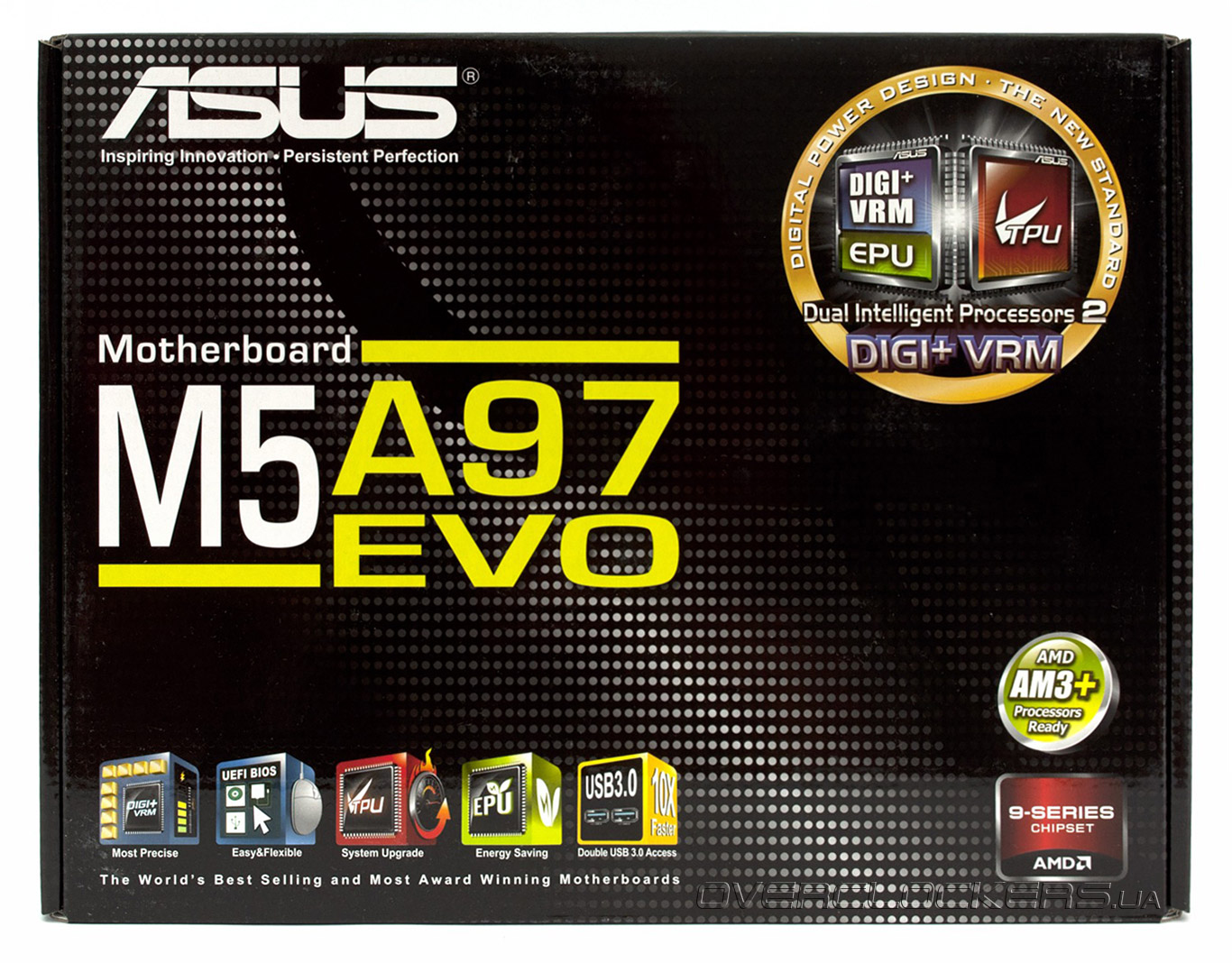

Системную плату ASUS M5A97 EVO можно отнести к средней ценовой категории, упаковка и комплект поставке полностью соответствуют рыночному позиционированию продукта. Картонная коробка имеет стандартные размеры, её дизайн отличается строгостью. Крышка несет информацию о названии, модели и несколько логотипов фирменных технологий.

ASUS M5A97 EVO

Обратная сторона содержит техническую спецификацию платы и раскрывает некоторые подробности о подсистеме питания центрального процессора, функциях энергосбережения, автоматического разгона и особенностях прошивки.

ASUS M5A97 EVO

Одной из ключевых особенностей ASUS M5A97 EVO можно назвать подсистему питания DIGI+ VRM, которая сочетает развитые функции энергосбережения и улучшенный разгонный потенциал. Такой эффект достигается благодаря применению нескольких факторов, таких как использование в преобразователе напряжения процессора ШИМ-контроллера нового поколения и наличие двух отдельных аппаратных модулей — EPU (Energy Processing Unit) и TPU (TurboV Processing Unit). Именно EPU обеспечивает комплексное управление функциями энергсбережения в зависимости от величины и характера нагрузки, благодаря чему достигает эффект экономии электроэнергии, снижается нагрев компонентов и общий уровень шума системы. Модуль TPU, напротив, позволяет повысить производительность путем разгона центрального процессора и модулей ОЗУ как в ручном, так и автоматическом режимах. Конечно, подобные технологии существовали и ранее, но именно концепция DIGI+ VRM объединила все эти функции в единый комплекс, работу которого мы обязательно проверим во время экспериментов по разгону. Еще одной отличительной особенностью системной платы ASUS M5A97 EVO является применение UEFI BIOS в качестве прошивки. Отметим, что применение EFI (Extensible Firmware Interface) стало обыденным для систем на базе Intel Sandy Bridge, а вот на платах AMD мы все больше встречали привычный BIOS. Исключением стала флагманская модель ASUS для процессоров Socket AM3+ Crosshair V Formula, но тогда мы расценили наличие UEFI BIOS как атрибут принадлежности к элитной серии Republic Of Gamers. Приятно, что прогресс постепенно приходит и в продукты среднего класса.

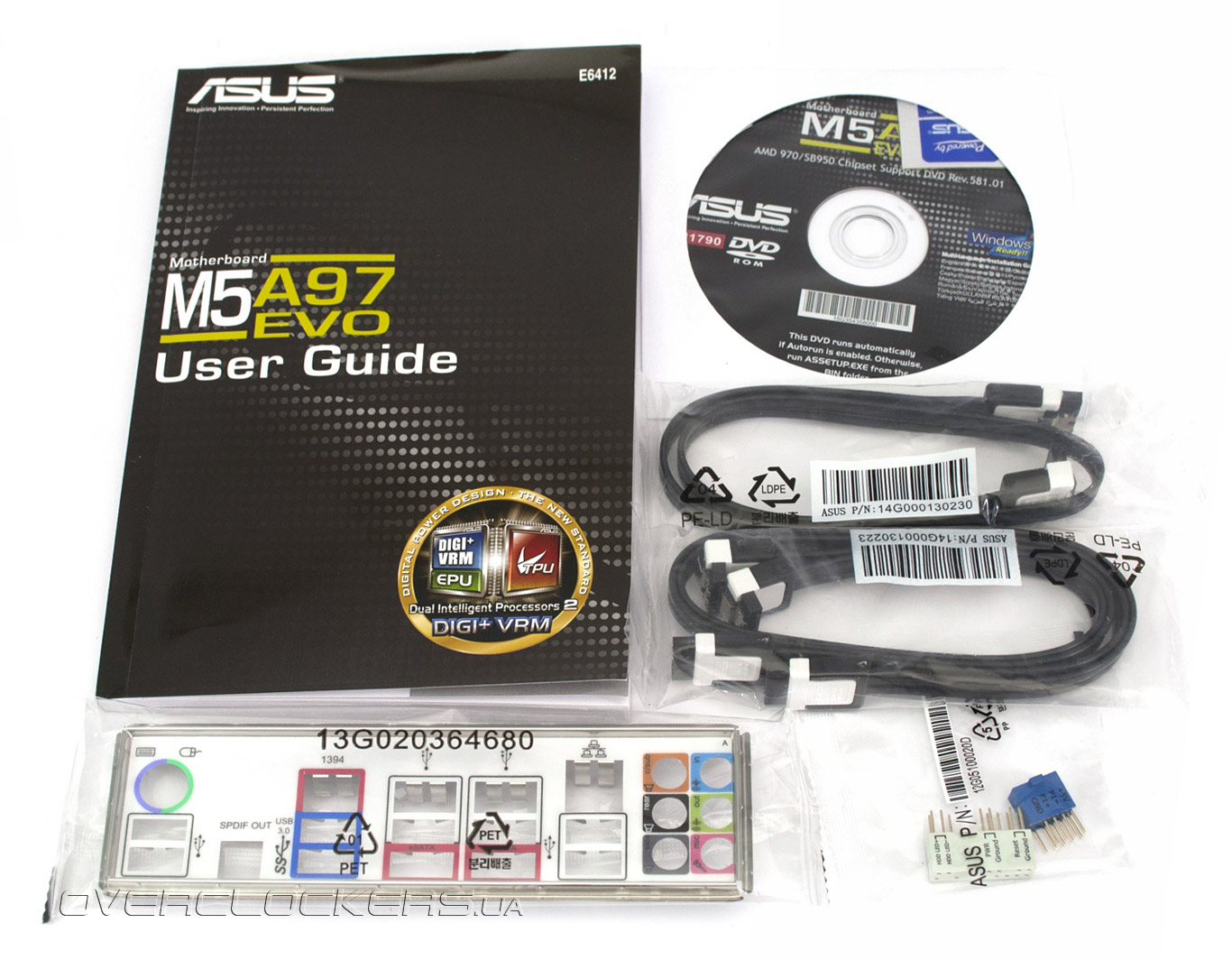

Кроме самой платы в коробке нашлись:
  • заглушка на заднюю панель I/O Shield;
  • три кабеля SATA 6 Гбит/с;
  • набор коннекторов Q-connectors;
  • DVD-диск с драйверами и программным обеспечением;
  • подробное руководство пользователя.
ASUS M5A97 EVO

Набор аксессуаров очень скромный, но его достаточно для сборки ПК со стандартной функциональностью. Впрочем, мы бы не отказались видеть в комплекте заглушку на переднюю панель корпуса для вывода портов USB 3.0.


Дизайн

Похоже, в ASUS решили немного сэкономить на комплекте поставки, чего не скажешь о дизайне M5A97 EVO. Плата выглядит очень добротно благодаря внушительной системе охлаждения и применению качественной элементной базы во всех электрических цепях. Дальнейший осмотр выявляет множество других конструктивных решений, еще недавно считавшихся признаками продуктов старшего ценового диапазона.

ASUS M5A97 EVO

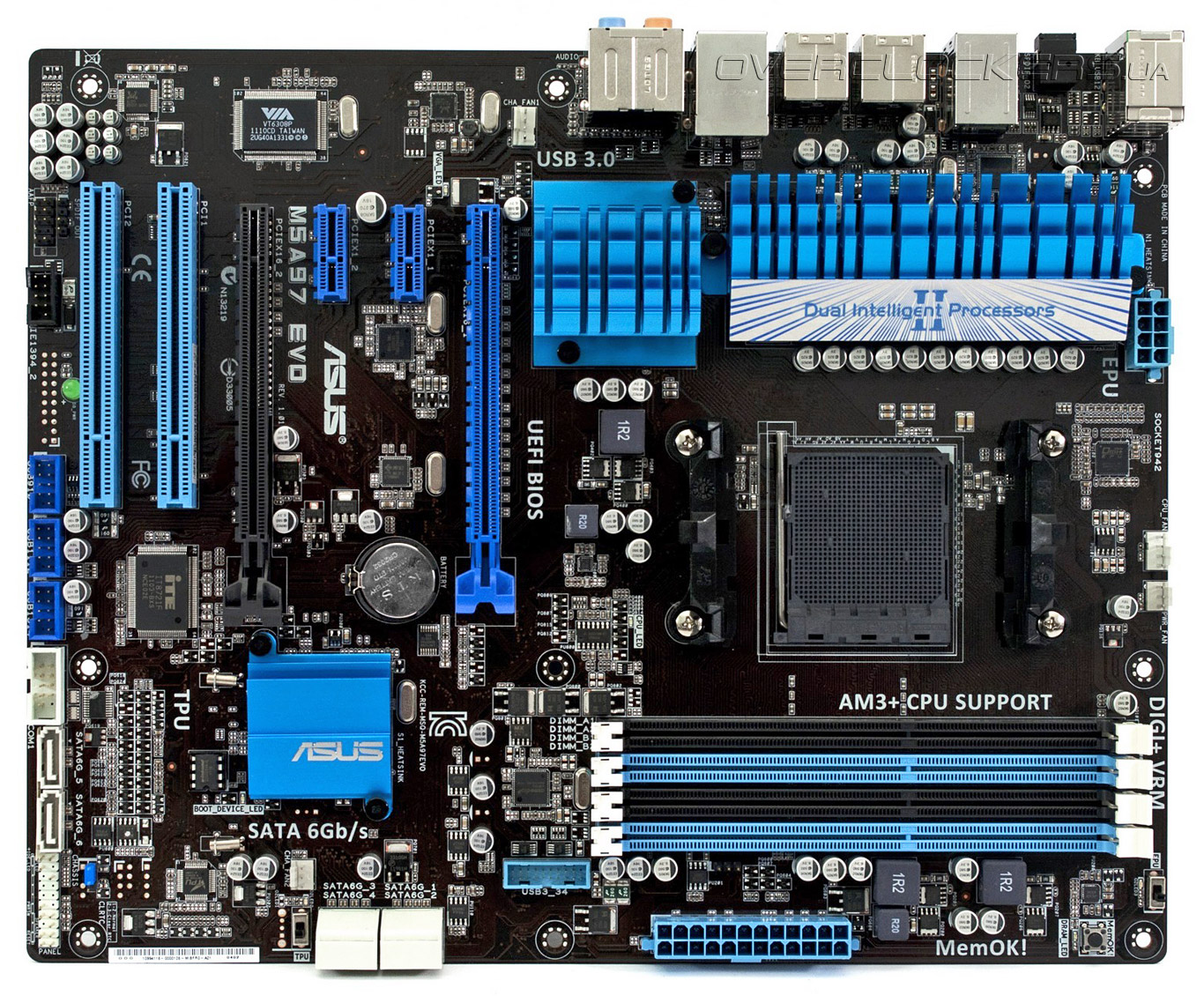

В основе ASUS M5A97 EVO лежит набор системной логики AMD 970, который является самым младшим представителем линейки чипсетов 9-й серии. От своих старших братьев его отличает отсутствие возможности построения конфигураций multiGPU, других ограничений нет. Плата полностью совместима c будущими процессорами Zambezi в исполнении Socket AM3+, но при этом обеспечивает поддержку CPU в исполнении Socket AM3. Четыре разъема для установки модулей DDR3 способны вместить до 32 Гбайт оперативной памяти. Для установки графических карт предназначен слот PCI Express 2.0 x16, второй порт PCI Express 2.0 x16@x4 можно использовать для установки плат расширения, требовательных к пропускной способности шины. Кроме того, системная плата ASUS M5A97 EVO располагает двумя слотами PCI-E 2.0 x1 и парой обычных PCI.

ASUS M5A97 EVO

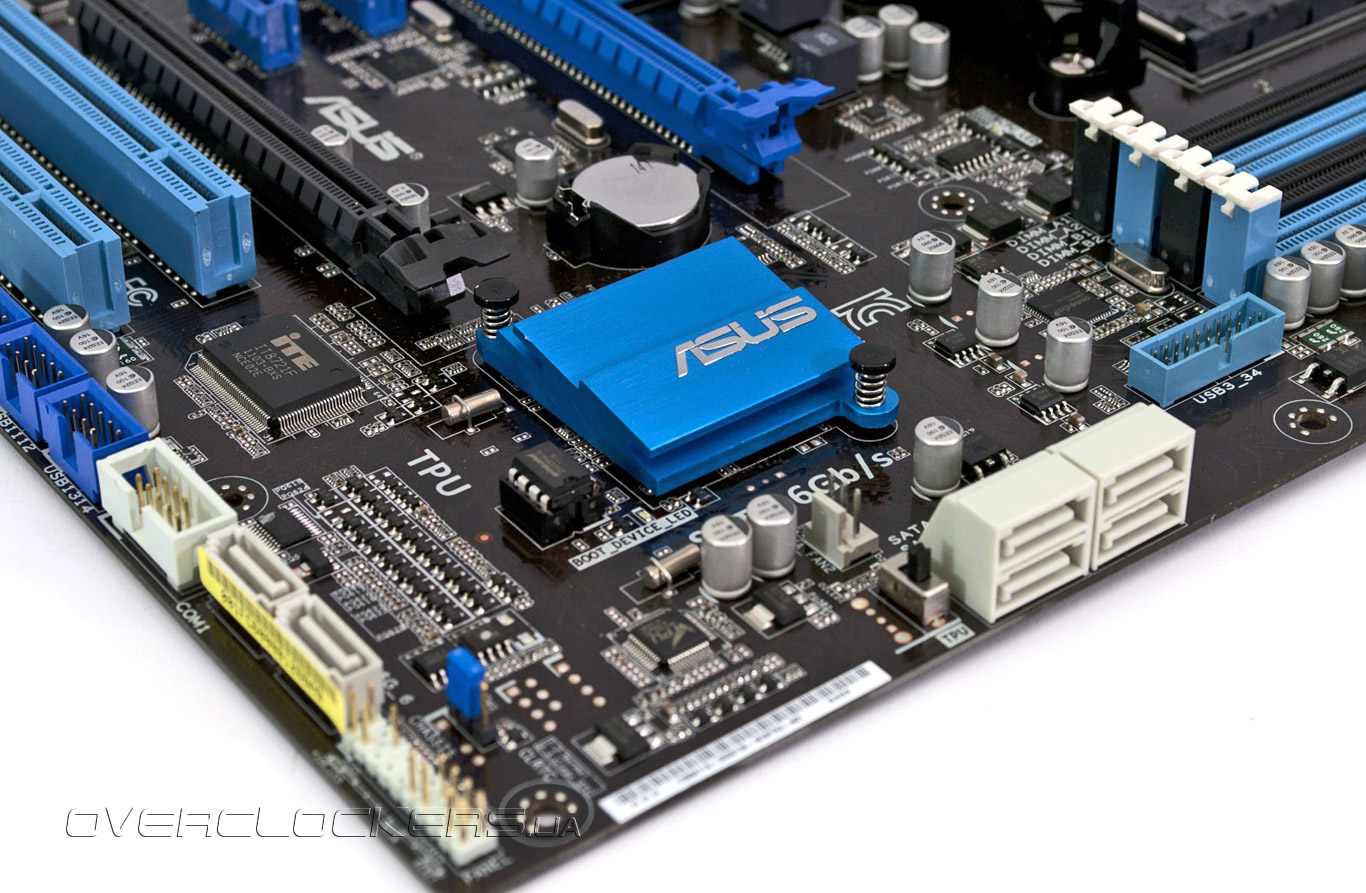

В качестве южного моста используется AMD SB950 — достаточно мощное и современное решение. Для подключения периферии служат 14 чипсетных портов USB 2.0, восемь из которых выведены на заднюю панель. Поддержка четырех высокоскоростных последовательных интерфейсов USB 3.0 обеспечивается парой контроллеров ASMedia ASM1042. При этом два разъема расположены на задней панели, а еще два можно подключить к внутреннему порту материнской платы. За поддержку IEEE1394 отвечает чип VIA 6308P, а сетевая подсистема основана на Realtek RTL8111E. В качестве звукового кодека используется восьмиканальный HDA кодек Realtek ALC892. Возможности южного моста по подключению шести дисковых устройств SATA 6 Гбит/с дополнены двумя портами eSATA 3 Гбит/с, которые функционируют благодаря дополнительному контроллеру JMicron JMB362. Накопители, подключенные к SB950, можно объединять в массивы RAID различных уровней. Четыре внутренних порта SATA имеют горизонтальную ориентацию, что позволяет избежать трудностей при установке графических адаптеров с массивными системами охлаждения.

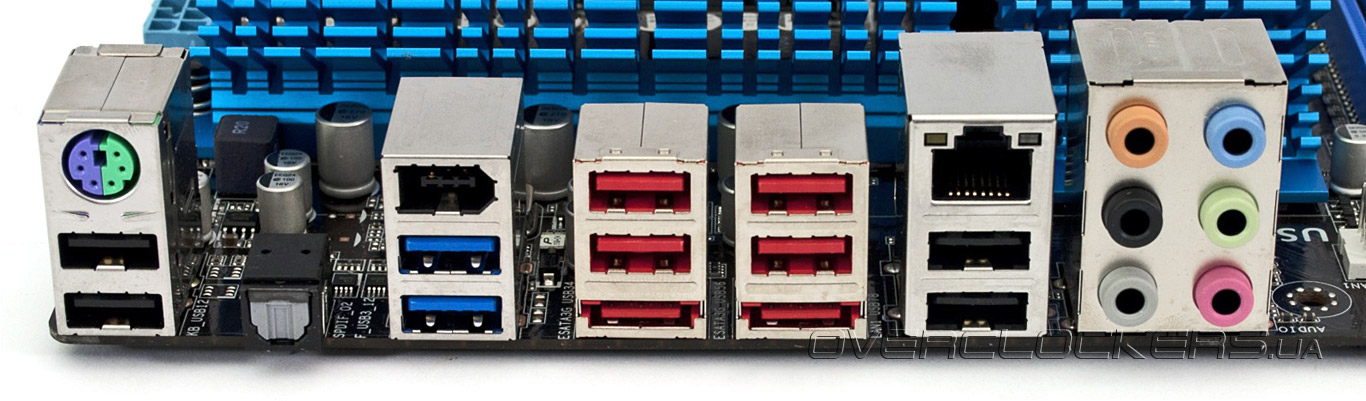

Перечень разъемов и интерфейсов задней панели включает:
  • один порт Gigabyte Ethernet RJ45;
  • два eSATA 3 ГБит/с;
  • один FireWire;
  • шесть аналоговых аудивыходов;
  • оптический S/PDIF;
  • восемь USB 2.0;
  • два USB 3.0.
ASUS M5A97 EVO

Благодаря продуманному набору портов инженерам ASUS удалось максимально реализовать заложенный в M5A97 EVO потенциал подключения периферии.

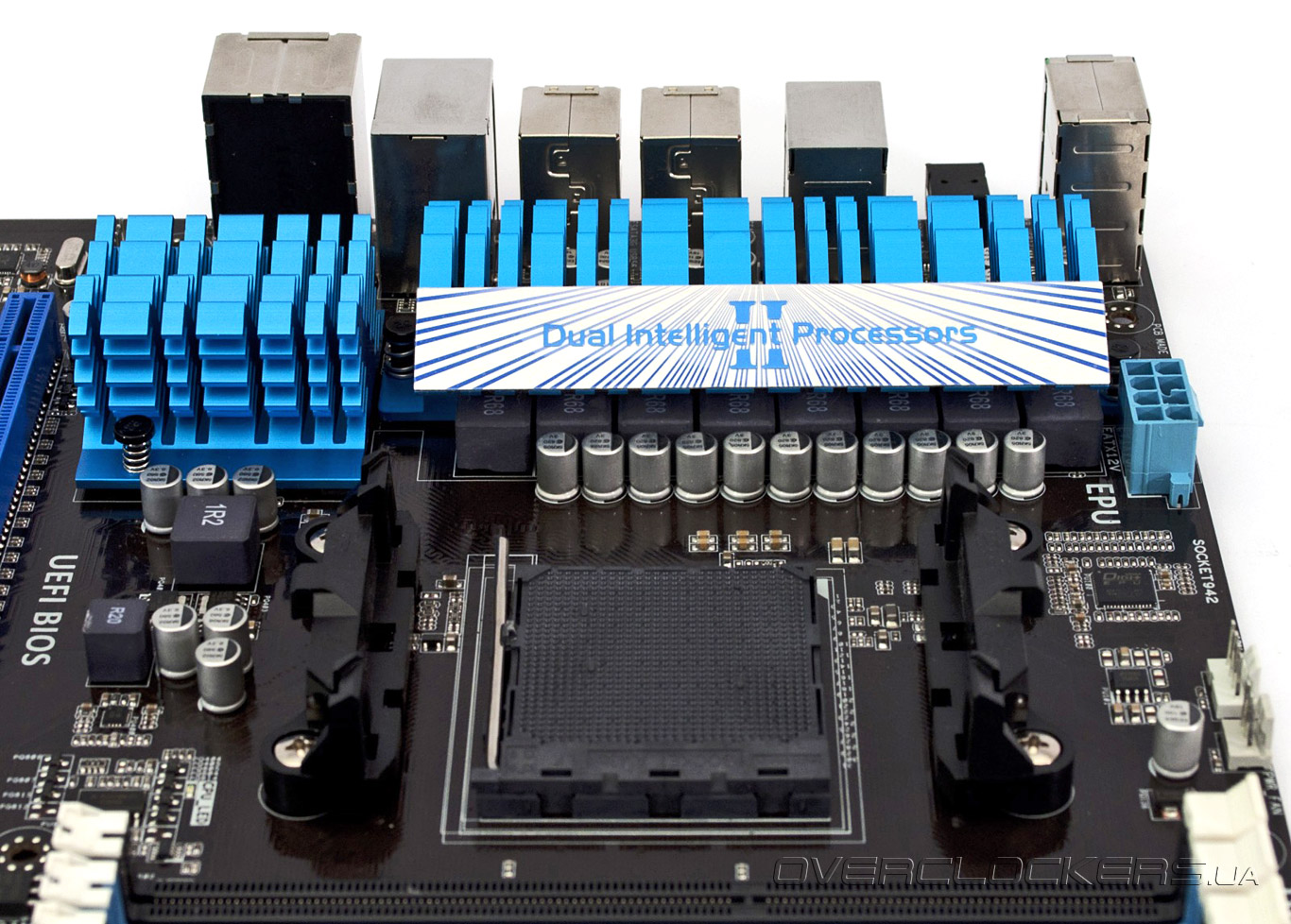

Система охлаждения состоит из трех отдельных алюминиевых радиаторов, которые отводят тепло от силовых элементов VRM и микросхем чипсета. Как и у большинства недорогих системных плат, крепление осуществляется подпружиненными пластиковыми фиксаторами.

ASUS M5A97 EVO

Радиаторы MOSFET и северного моста имеют внушительную площадь поверхности, так что о перегреве можно не беспокоиться. Южный мост отличается умеренным тепловыделением, он без труда обходится компактной конструкцией. Во время тестирования система охлаждения отлично справилась со своей задачей, как в штатном режиме, так и при разгоне.

ASUS M5A97 EVO

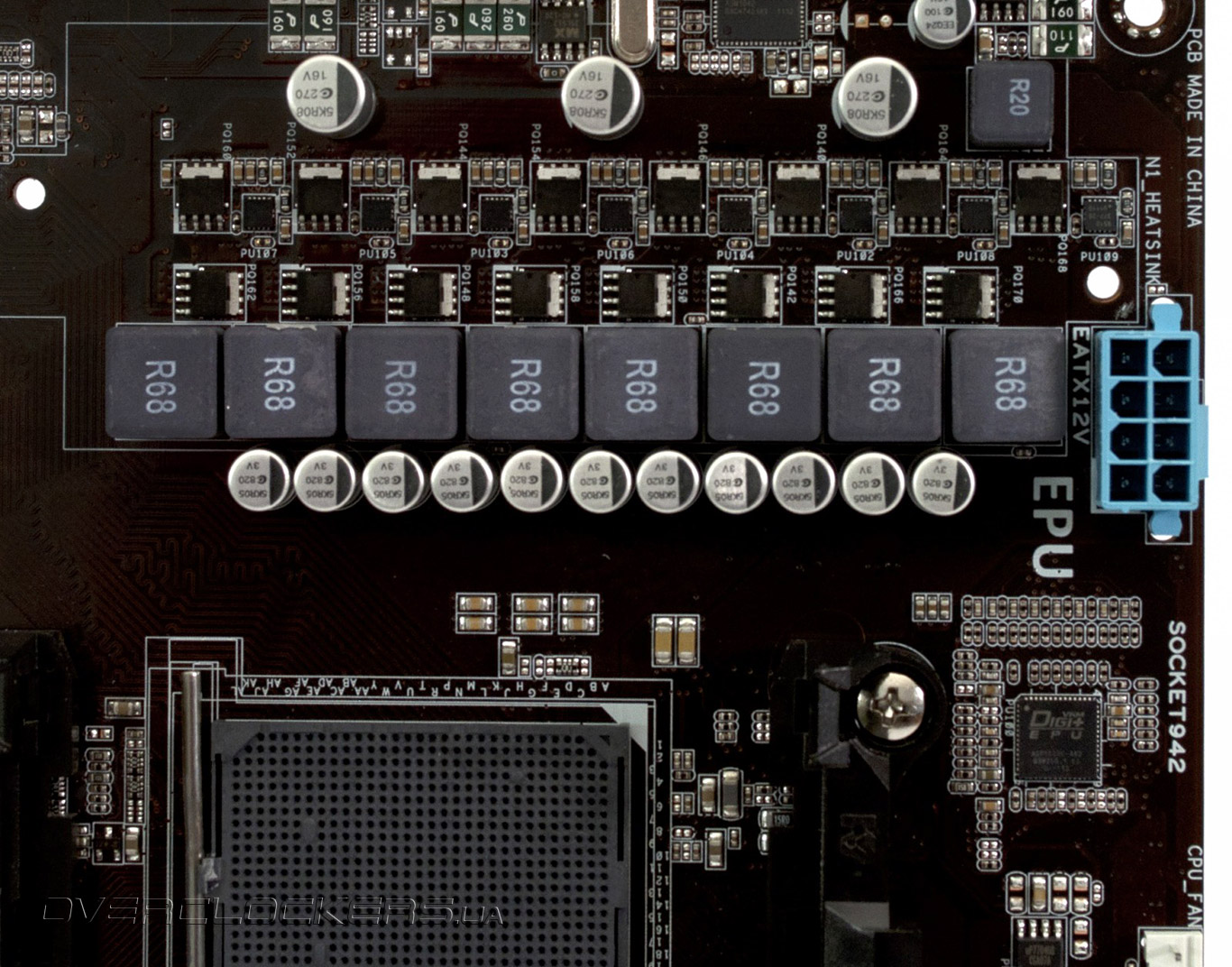

Подсистема электропитания материнской платы ASUS M5A97 EVO рассчитана на эксплуатацию процессоров AMD с тепловыделением до 140 ватт включительно. Модуль VRM построен по схеме «6+2», где шесть фаз снабжают электричеством вычислительные ядра, а еще две — встроенный северный мост и кэш-память третьего уровня процессоров Phenom II. Преобразователь напряжения CPU управляется ШИМ-контроллером DIGI+ VRM ASP1000C, который поддерживает динамическое управление количеством активных фаз.

ASUS M5A97 EVO

Дополнительное питание подается при помощи восьмиконтактного разъема ESP12V, что весьма нетипично для недорогих системных плат. Одним словом, силовая подсистема ASUS M5A97 EVO, да и вся конструкция платы в целом, имеют определенный запас прочности, который может обеспечить неплохой разгонный потенциал.

Обычно, после изучения дизайна мы переходим к рассмотрению прошивки, но, ввиду очевидного сходства дизайна обеих моделей, мы предлагаем ознакомиться с конструктивными особенностями ASUS M5A99X EVO.
Соревнуясь со временем
