ClockTuner for Ryzen (CTR) — революция в автоматическом разгоне процессоров AMD Ryzen

Пример разгона системы и результаты

Как мы выяснили ранее, на результаты тюнинга системы с помощью CTR влияет материнская плата, «удачность» образца процессора и используемая система охлаждения. К счастью, CTR не оставит за бортом обладателей бюджетных систем и позволит получить дополнительную производительность при том же самом энергопотреблении. Собственно, приступим к умному разгону на примере AMD Ryzen 9 3900XT и ASUS ROG Crosshair VIII Hero.

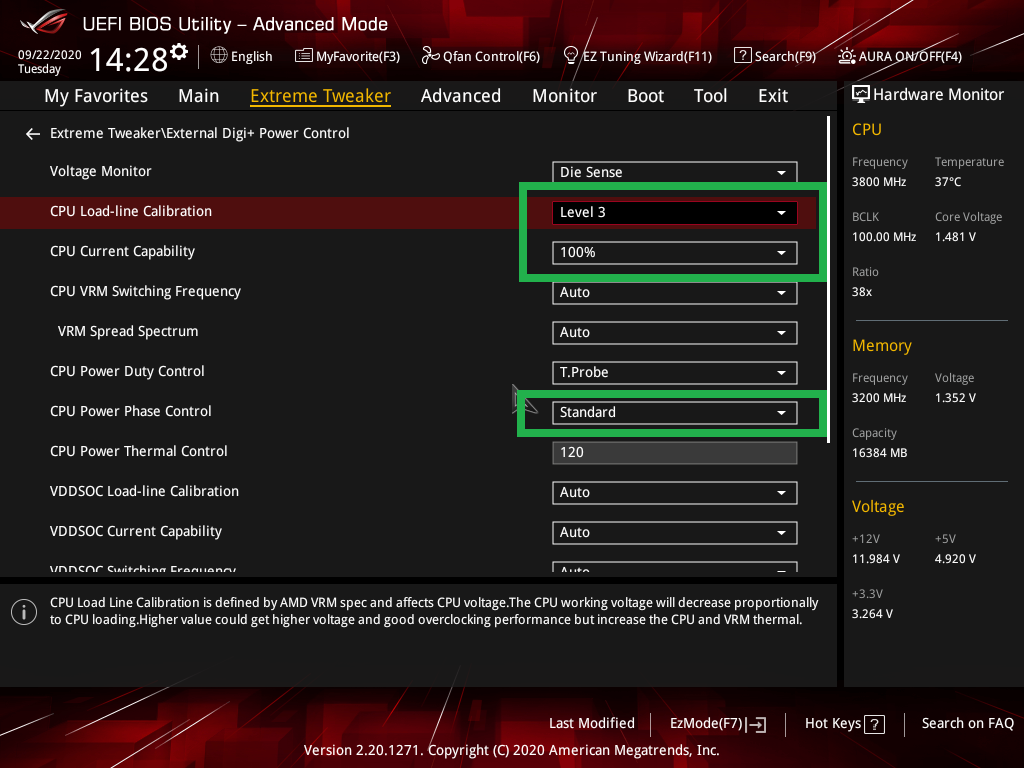

Первым шагом в UEFI был настроен VRM:

ClockTuner for Ryzen (CTR)

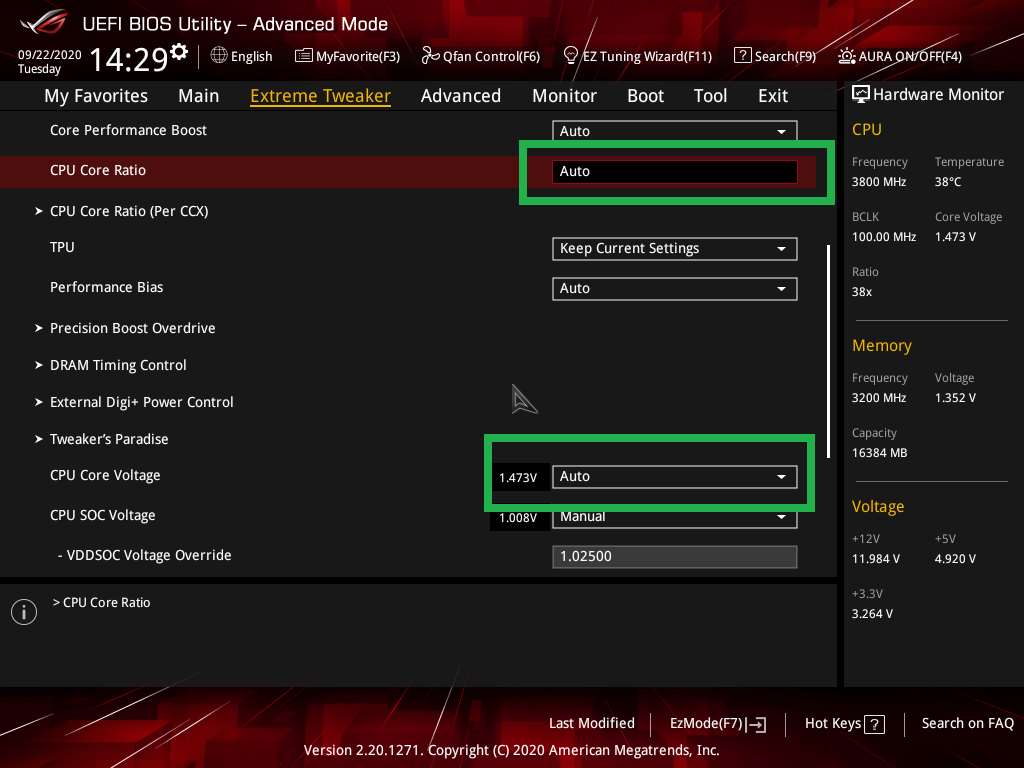

Затем я проверил, чтоб CPU Voltage и CPU Multiplayer были в режиме Auto.

ClockTuner for Ryzen (CTR)

Также не советую использовать серьезный разгон DRAM, поскольку CTR не может отличить проблему нехватки напряжения на ядрах от нестабильного DRAM. К примеру, я использую частоту DRAM 3200 МГц. Но после окончания работы CTR вы, конечно же, можете вернуть разгон ОЗУ.

Следующим шагом мы запускаем CTR.exe и оцениваем, насколько корректно работает мониторинг. В окошках с частотой не должно быть «0», а метки ядер не должны иметь значения «100».

ClockTuner for Ryzen (CTR)

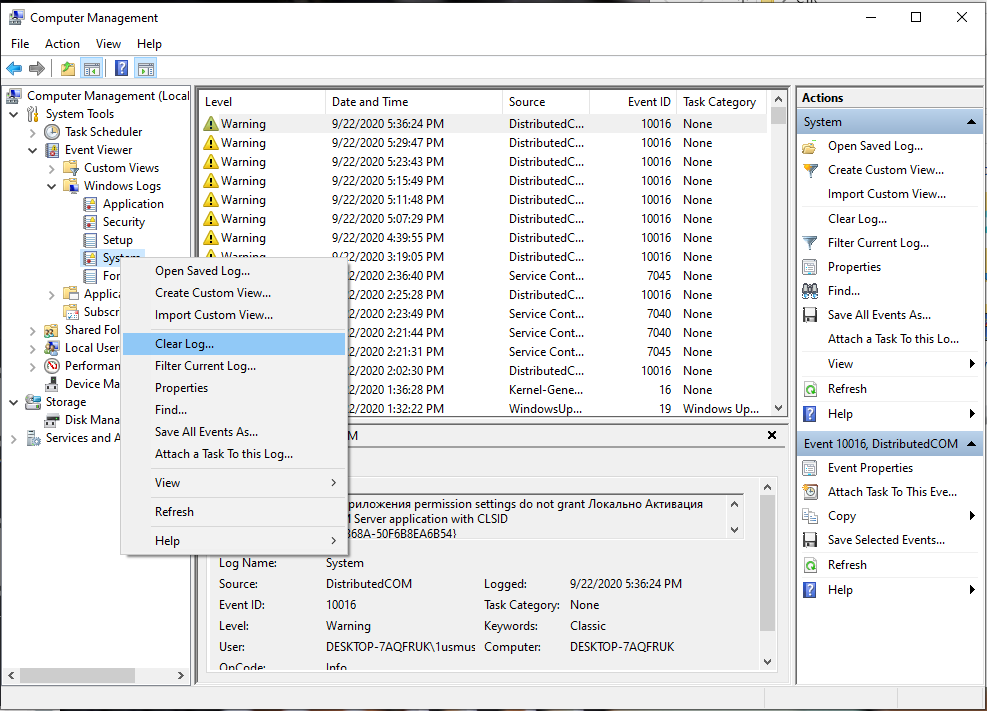

Если CTR не видит частоту — стоит переустановить Ryzen Master, а если метки ядер имеют некорректный вид — очистить журнал System (Управление компьютером/Служебные программы/Просмотр событий/Журналы Windows/Система) и перезагрузить систему.

ClockTuner for Ryzen (CTR)

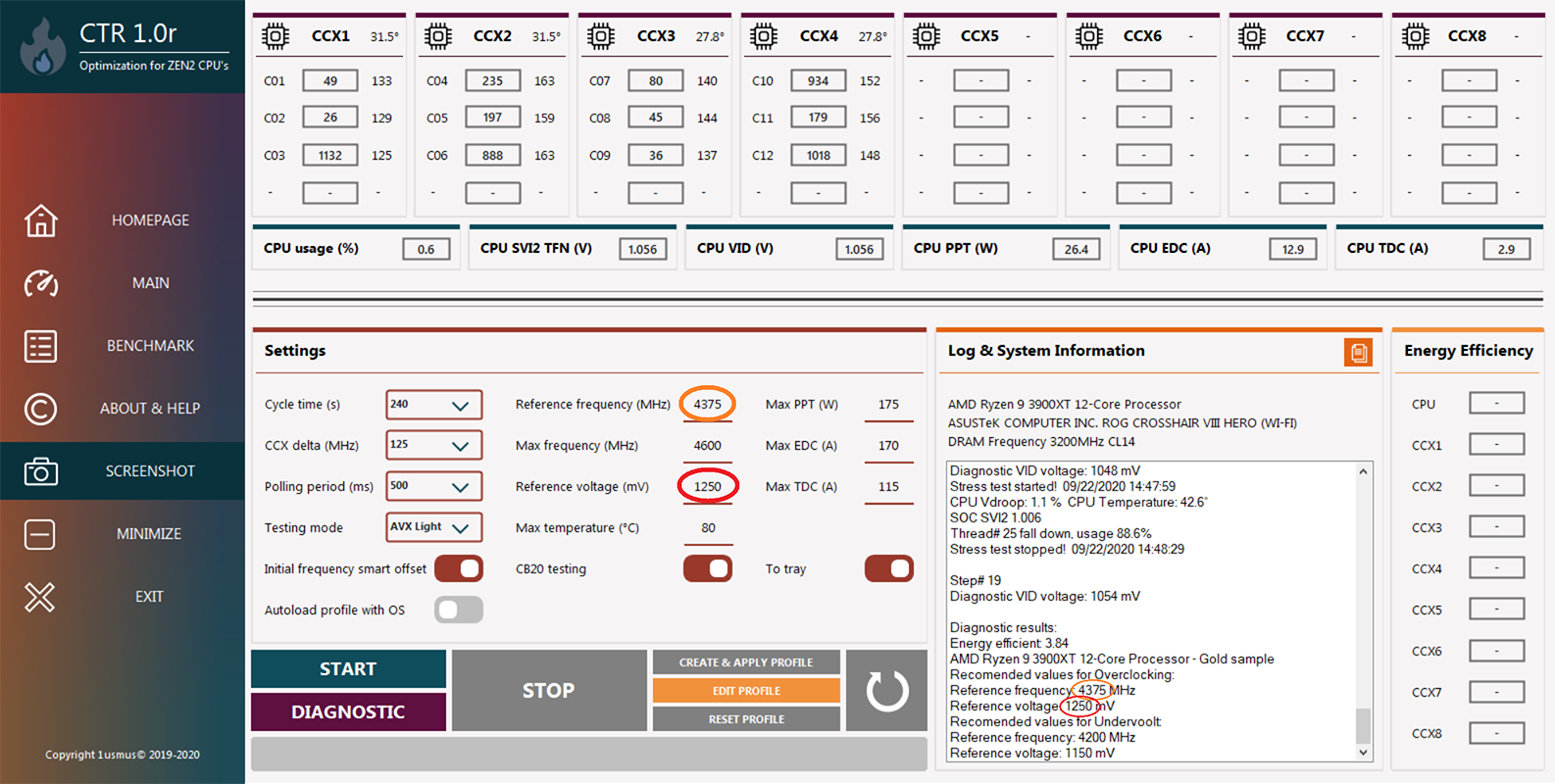

Теперь нам нужно сделать диагностику нашего процессора. Это позволит в дальнейшем сэкономить время тюнинга, а также даст представление о том, какой образец мы имеем и на что он способен. Нажимаем кнопку DIAGNOSTIC. Спустя некоторое количество «шагов» CTR в лог выведет небольшой отчет и установит автоматически рекомендуемые значения для безопасного разгона (оранжевые и красные овалы).

ClockTuner for Ryzen (CTR)

Будьте терпеливы, диагностика может занять некоторое время (количество шагов не является фиксированным значением).

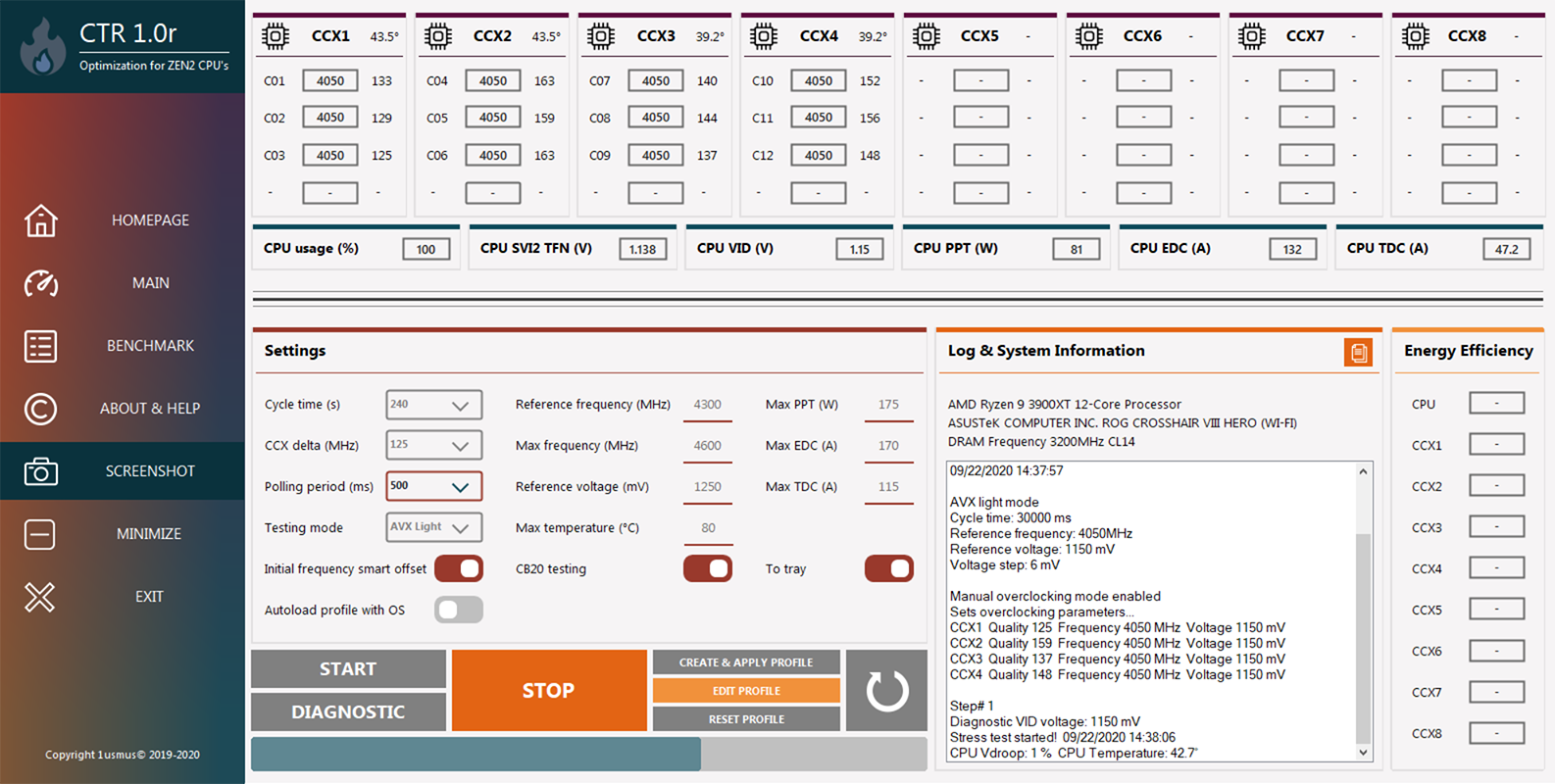

Далее мы нажимаем кнопку START. CTR запустит Cinebench R20 автоматически, получит с него результаты и закроет его. Потом начнется пошаговый подбор стабильной частоты для каждого CCX.

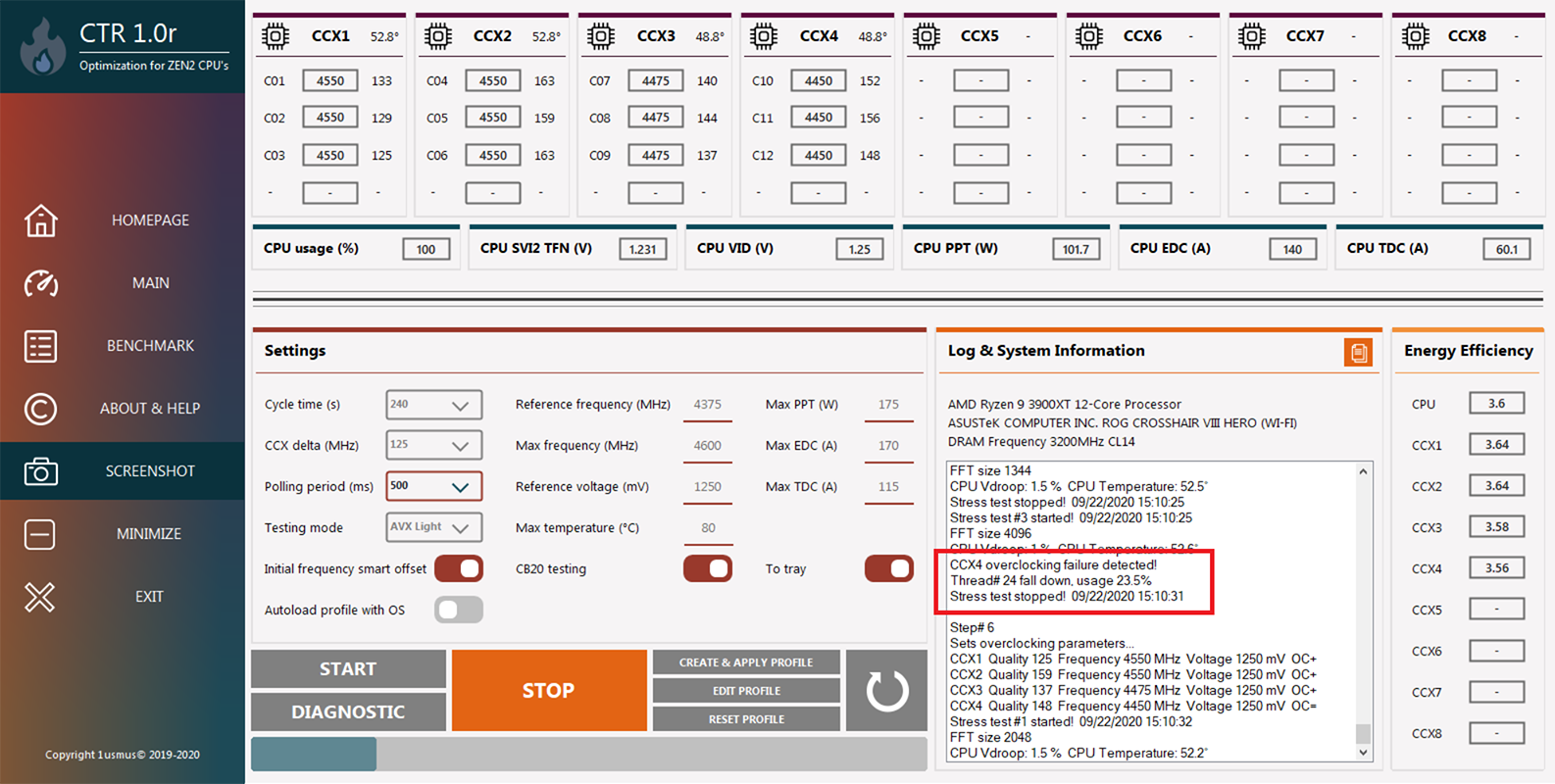

Через некоторое время CTR обнаружит нестабильность на одном (или нескольких) CCX и проинформирует об этом пользователя. Волноваться не стоит, CTR сам знает, что делать.

ClockTuner for Ryzen (CTR)

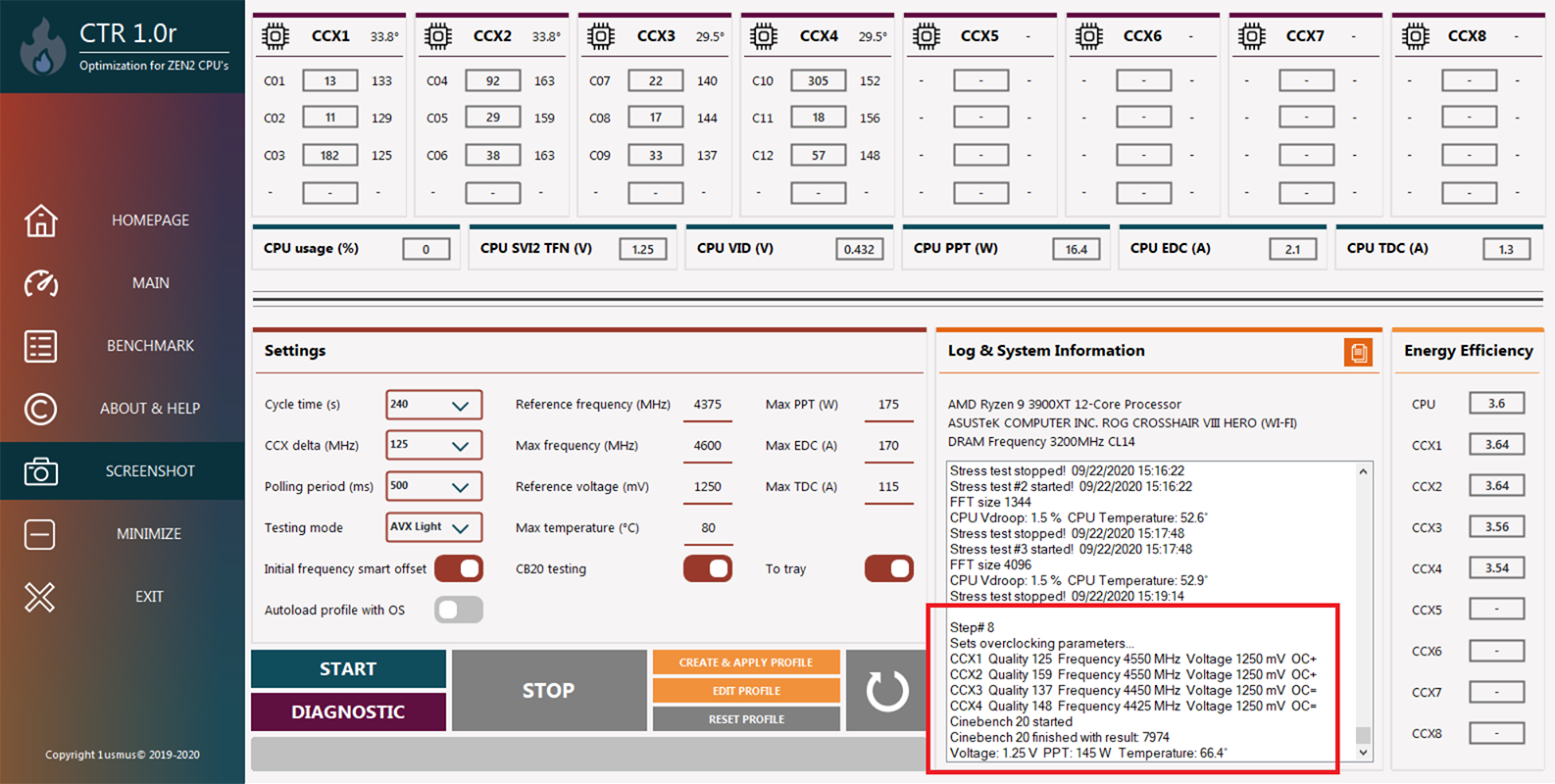

Обычно процесс тюнинга занимает около 15 минут. Когда CTR окончит все действия, пользовательский интерфейс будет разблокирован, а в логе появятся итоговые результаты тюнинга.

ClockTuner for Ryzen (CTR)

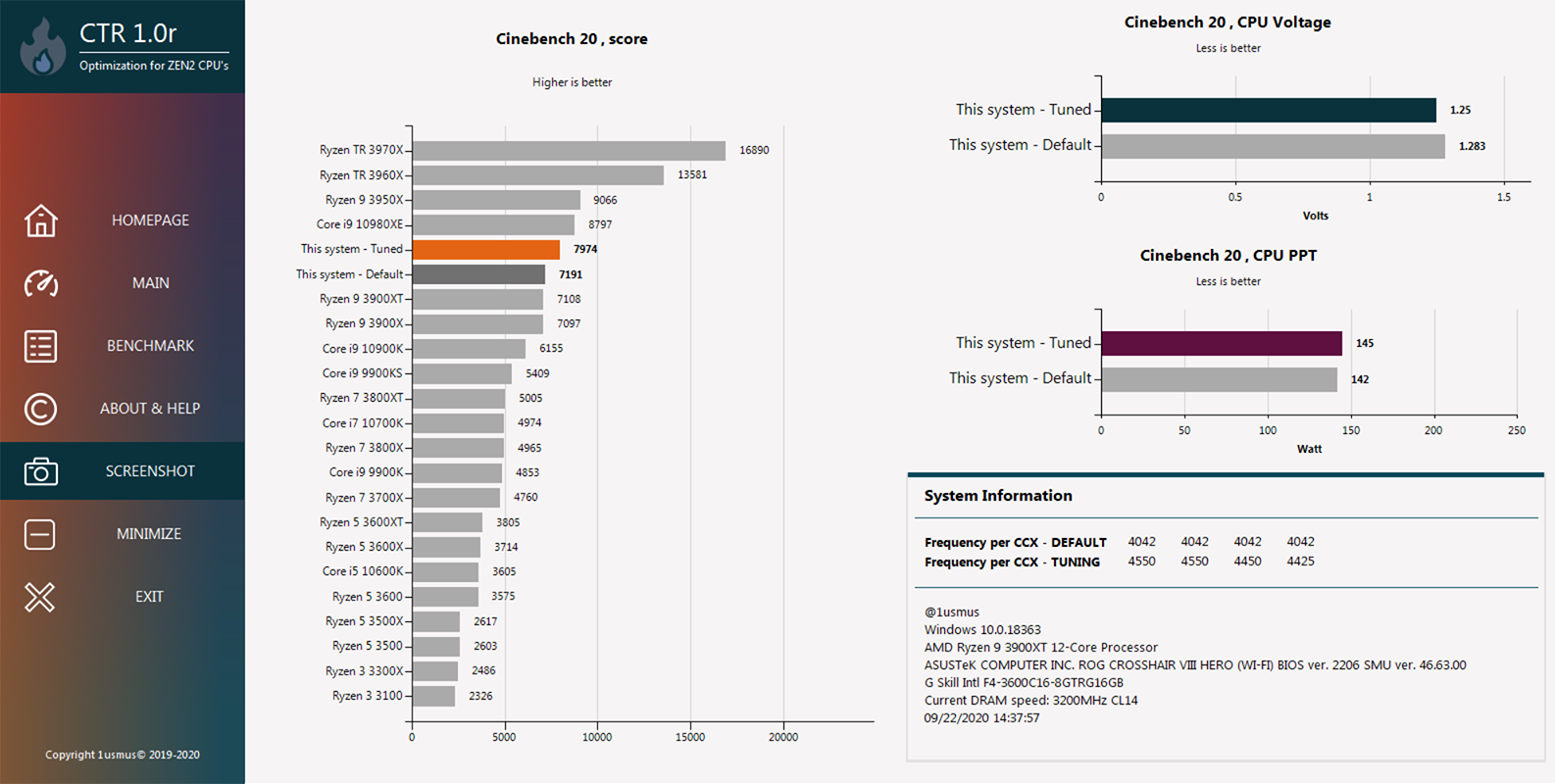

Также, если не было отключено в настройках «CB20 testing», пользователь получит дополнительный отчет, который будет находиться на странице BENCHMARK.

ClockTuner for Ryzen (CTR)

Прибавка в 10% при том же самом TDP. Выглядит неплохо, не так ли?

На этом моменте перед пользователем будет дилемма, активировать профиль (CREATE & APPLY PROFILE) и покинуть CTR либо продолжить эксперименты.

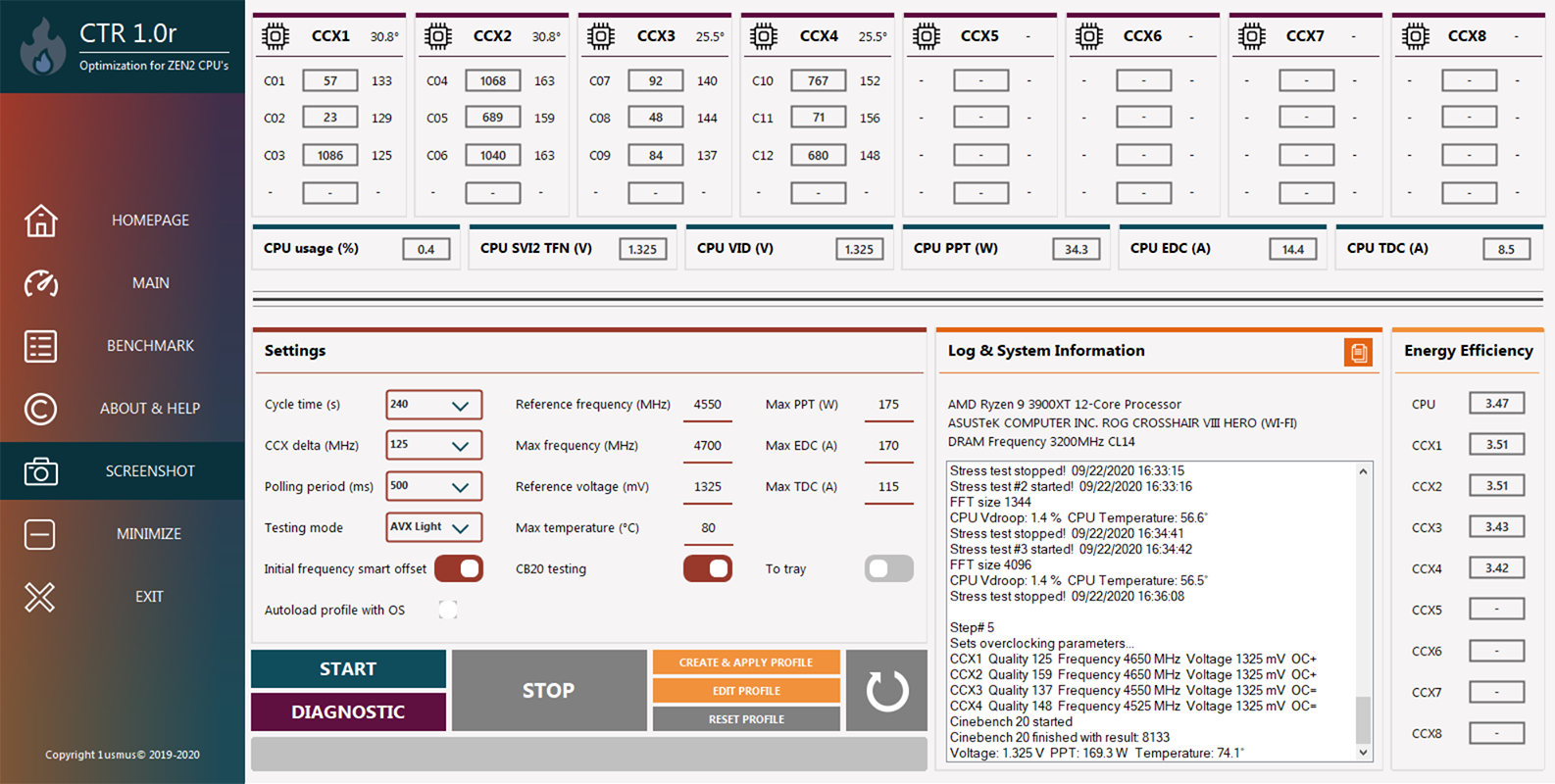

Я предпочел продолжить, мне хочется получить еще больше производительности от процессора. Разумеется, теперь мне нужно скорректировать некоторые значения, чтобы CTR позволил сделать дополнительный разгон. В первую очередь я корректирую значение Reference voltage на 1325 мВ, это несколько выше, чем максимально допустимое безопасное значение для режима AVX Light. Далее я делаю перерасчет значения Reference Frequency относительно значений, которые я получил после окончания диагностики (Reference voltage 1250 и Reference Frequency 4375). Это просто. Существует эмпирическое правило для процессоров Zen 2 — каждые +25 мВ к Reference voltage это +50 МГц к Reference Frequency. То есть у нас получается три дополнительных шага по 25 мВ, равные итоговым 150 МГц. Если вы нечаянно ошибётесь, в большинстве случаев это не вызовет никаких проблем. Я специально сделал ошибку и вместо 4525 МГц ввел 4550 МГц.

ClockTuner for Ryzen (CTR)

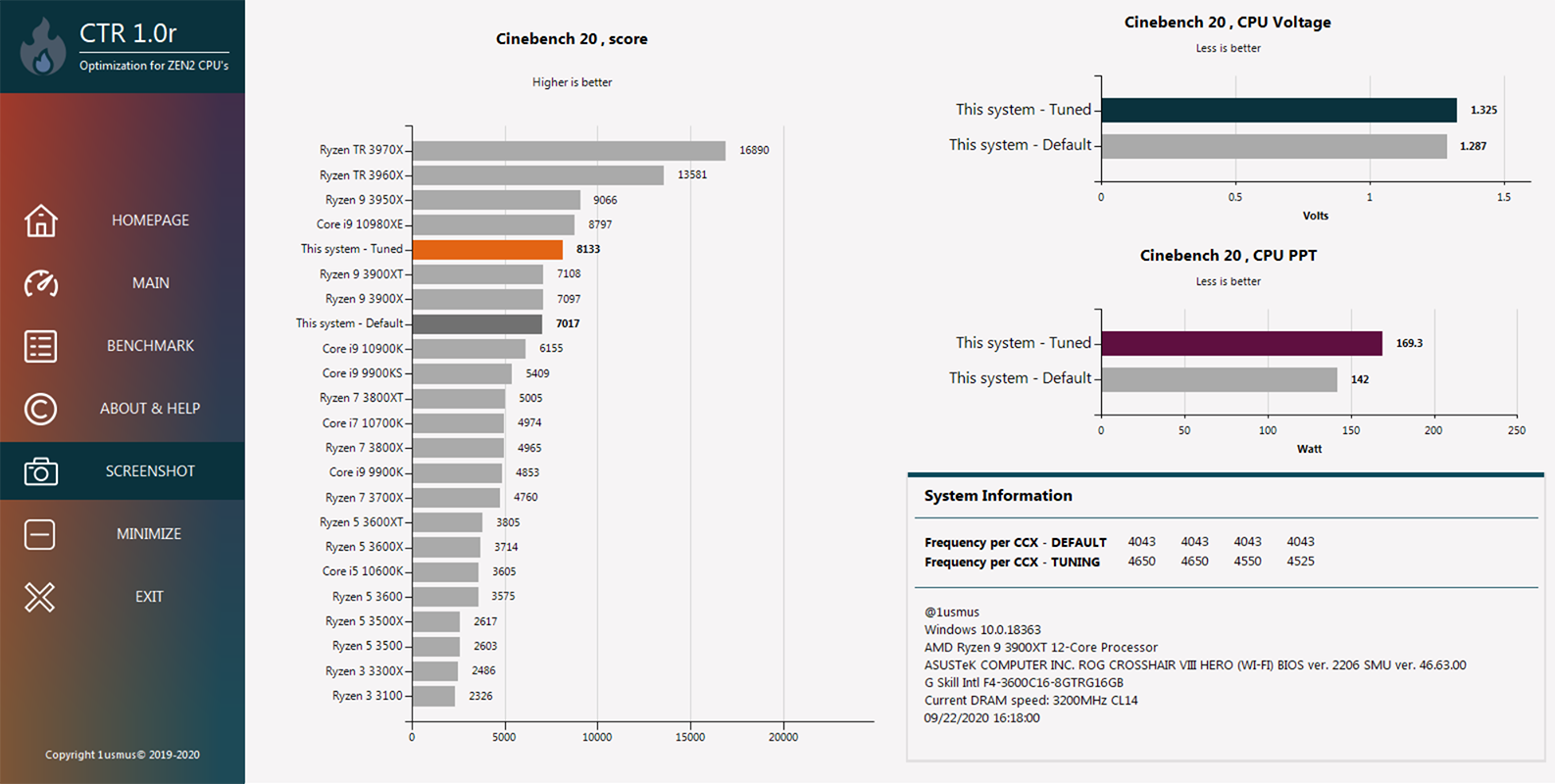

Эта ошибка не повлияла на работу CTR, и в итоге был получен беспрецедентный результат разгона 4650 4650 4550 4525 МГц. На странице BENCHMARK можно было увидеть значение 8133, но и подросшее энергопотребление — 169 Вт.

ClockTuner for Ryzen (CTR)

Итоги

Подводя итоги, хочу отметить, что если вы используете напряжение (Reference voltage) выше, чем предлагает CTR, значит, вы автоматически получите несоразмерный рост энергопотребления, при этом производительность системы вырастет незначительно. Я скорректировал напряжение всего на 75 мВ, но при этом получил всего 2% дополнительной производительности и 20% дополнительного энергопотребления. Это ожидаемо, поскольку любой кристалл и микроархитектура имеют свои пределы, а масштабирование частоты относительно напряжения не является бесконечным явлением. На сегодня всё. Уже совсем скоро компания AMD представит поколение Zen 3, а это означает, что проект CTR получит очередное обновление!

И помните, утилита ClockTuner for Ryzen (CTR) распространяется только через официальный источник!
