Обзор системы жидкостного охлаждения Vinga Typhoon

В прошлом обзоре мы рассмотрели односекционную СВО Vinga Sea, которая, как и ее аналоги, пока не дотягивается по эффективности к воздушным суперкулерам. Но в ассортименте Vinga есть и двухсекционная версия, уже под названием Typhoon («Тайфун»), которая обладает точно такой же помпой, но в два раза большим по площади радиатором и двумя вентиляторами. Посмотрим, помогло ли это ей стать лучше.

Vinga Typhoon

Упаковка и комплект поставки

Система упакована в небольшую и простую картонную коробку, покрытую монохромной полиграфией. На ее бортах можно обнаружить схематическое изображение устройства и его полные технические характеристики.

Vinga TyphoonVinga Typhoon

Содержимое коробки упаковано в лоток из прессованного картона. Радиатор, водоблок и детали из комплекта завернуты в индивидуальные полиэтиленовые пакеты.

Vinga Typhoon

В комплект поставки Vinga Typhoon, кроме радиатора, водоблока и двух 120-мм вентиляторов, входят:

  • инструкция по монтажу;
  • шприц с термоинтерфейсом;
  • разветвитель питания вентиляторов с одного четырехконтактного разъема на два;
  • четыре винтовые стойки для сокетов AMD и Intel LGA 115x/1366;
  • четыре винтовые стойки для сокетов Intel LGA 2011/2066;
  • четыре пластиковые подставки для сокетов AMD и Intel LGA 115x/1366;
  • четыре пластиковые шайбы;
  • две металлические крепежные лапы для сокетов AMD;
  • две металлические крепежные лапы для сокетов Intel LGA 115x/1366/2011;
  • металлическая усилительная пластина для сокетов AMD и Intel LGA 115x/1366;
  • четыре маленьких винта для фиксации крепежных лап на водоблоке;
  • четыре крепежные гайки с накатанной головкой;
  • восемь длинных винтов для крепления вентилятора;
  • четыре винта для монтажа радиатора на корпус.
Vinga Typhoon

Внешний вид

Vinga Typhoon выглядит точь-в-точь, как и все остальные двухсекционные СВО, выполненные по патентам Asetek. Видели одну из них, значит — видели их все. Система состоит из двухсекционного радиатора размером 275х120х27, двух гофрированных шлангов и водоблока, совмещенного с помпой. Все окрашено в черный цвет. Длина весьма жестких шлангов составляет 320 мм. Внешний диаметр достигает 9,5 мм, а внутренний около 6,5 мм.

Vinga Typhoon

Радиатор изготовлен из алюминия, в нем есть два набора крепежных отверстий для двух 120-мм вентиляторов, расположенных впритык рядом с обеих сторон. Ребра радиатора ленточного типа, набраны с плотностью в 18 FPI (пластин на дюйм). Между ребрами, вдоль, тянутся 14 каналов, через которые прокачивается хладагент. Два крайних ряда пластин по бокам сделаны более узкими, чем все остальные. Суммарная площадь рассеивания тепла дотягивает до габаритов среднего башенного кулера, и составляет около 5800 см2. Вес всей системы в сборе с вентиляторами — 920 грамм.

Vinga Typhoon

Трубки неподвижно соединены с фитингами радиатора методом опрессовки. Толщина выступа, в который заходят шланги — 20 мм. Справа есть пробка, через которую можно производить замену хладагента и удаление лишнего воздуха, в случае попадания его в систему.

Vinga Typhoon

Выступ с противоположной стороны имеет толщину в 14 мм.

Vinga Typhoon

Общая толщина радиатора в профиль, как и у младшей модели, составляет 27 мм.

Vinga Typhoon

Водоблок имеет цилиндрическую форму и высоту в 41 мм. На верхней крышке, диаметром 69 мм, находится синий логотип Vinga с подсветкой.

Vinga Typhoon

Шланги заходят в водоблок со стороны правой грани, внизу, через Г-образные фитинги, которые можно поворачивать влево и вправо с небольшим сопротивлением. По бокам есть проушины для фиксации крепежных лап. Общий габарит конструкции достигает 79 мм в продольном разрезе и 84 мм в поперечном, с учетом внешних элементов.

Vinga Typhoon

Кабель питания помпы имеет длину в 330 мм и заходит в корпус со стороны верхних крепежных проушин. Разъем четырехконтактный, но по факту провода только три, шнур PWM отсутствует, а это значит, что регулировка скорости помпы возможна только путем изменения напряжения. Работает она на постоянной скорости в 2300 об/мин, издавая при этом шум на уровне 41 дБ (А). В целом этот экземпляр оказался более тихим, чем в младшей модели, но это в большей мере можно списать на допуски при производстве, чем на реальные различия.

Vinga Typhoon

Основание медное, в форме прямоугольника со скошенными углами. Медная подошва здесь значительно ровнее, чем в аналогичном водоблоке Vinga Sea. Прикручена к корпусу с помощью десяти винтов со шляпками Torx.

Vinga Typhoon

Комплектные вентиляторы формата 120х120х25 мм имеют фигурную рамку и крыльчатку, состоящую из девяти полупрозрачных лопастей синего цвета. На лопастях есть элементы аэродинамической оптимизации в виде множества мелких круглых наростов и насечек на гранях. Подшипник гидродинамический, тихий на минимальной скорости и с небольшим потрескиванием в среднем диапазоне оборотов. Скорость регулируется с помощью ШИМ в промежутке от 450 об/мин и 34 дБ (А) до 1600 об/мин и 53 дБ (А). Оптимальное сочетание скорости и шума лежит в пределах 800 об/мин при 40 дБ (А). По внутреннему периметру рамки встроена светодиодная подсветка синего цвета, сделанная в виде ленты. На уголки с обеих сторон наклеены мягкие демпферы для гашения вибраций. Шнур подключения к питанию четырехконтактный, в нейлоновой оплетке, длиной в 420 мм.

Vinga Typhoon

Толщина радиатора и вентилятора в сборе, с учетом шляпок винтов, составляет 55 мм.

Vinga Typhoon

Подсветка вентиляторов яркая, реализована с помощью 15-ти светодиодов, расположенных по кругу. Ее интенсивность постоянная и не зависит от изменения скорости вращения крыльчатки (при условии использования ШИМ-регулировки).

Vinga Typhoon

Подсветка наклейки логотипа осуществляется с помощью шести светодиодов синего цвета, которые просвечивают через крышку водоблока.

Vinga Typhoon

Перейдем к установке СВО и тестированию её эффективности.

Установка

Монтаж Vinga Typhoon можно назвать удобным и продуманным на любом типе процессорного разъема. Мы продемонстрируем установку на примере Intel LGA2011. Для начала, к водоблоку необходимо прикрутить подходящие крепежные лапы, используя по два винта на каждую. Обратите внимание на правильное направление изгиба лап и на то, что они укладываются на проушины сверху, а прикручиваются снизу.

Vinga Typhoon

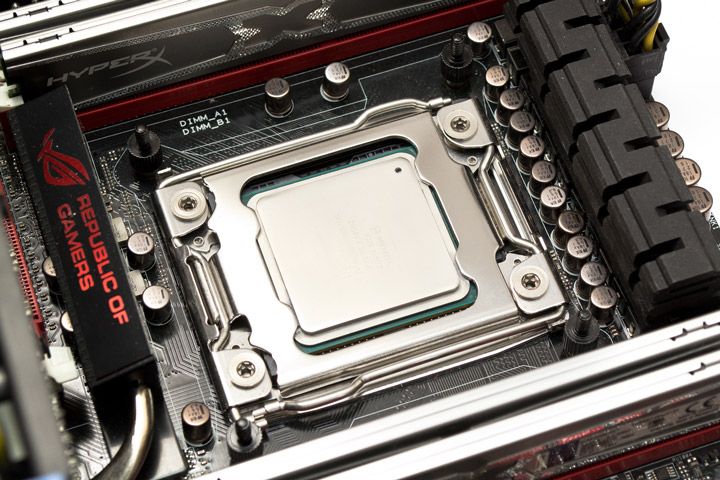

Затем вкручиваем подходящие металлические стойки в соответствующие отверстия в рамке разъема.

Vinga Typhoon

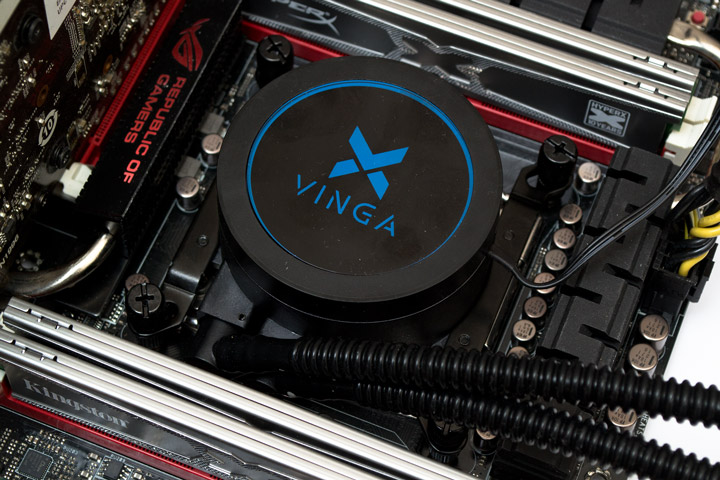

Далее одеваем на них водоблок (предварительно нанеся термоинтерфейс) и закручиваем четыре гайки с накатанной головкой, проворачивая их по очереди на несколько оборотов, чтобы обеспечить равномерный прижим. Затяжку гаек до конца можно произвести при помощи крестовой отвертки. Логотип Vinga не поворачивается, и если вы желаете, чтобы он был расположен горизонтально, ставьте помпу так, чтобы вход шлангов оказался снизу, со стороны слотов PCI. Не забываем подключить питание помпы и вентилятора в разъемы материнской платы.

Vinga Typhoon

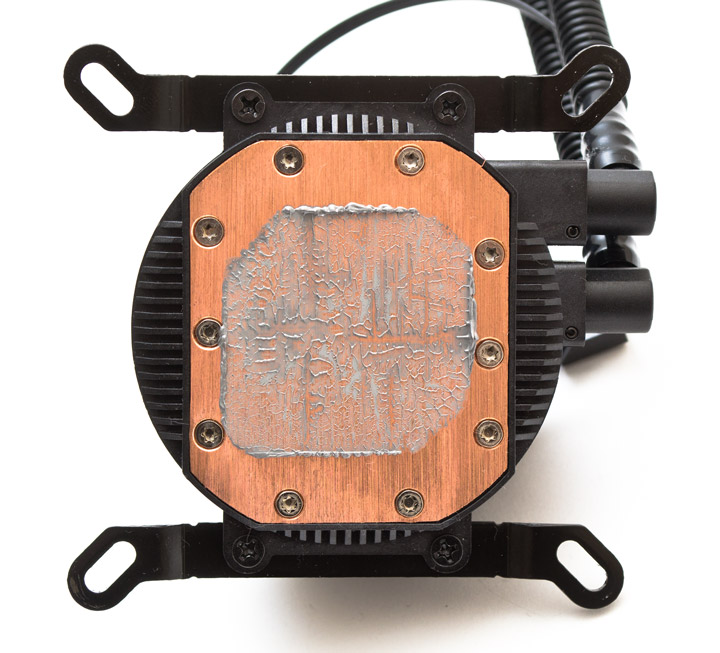

Отпечаток указывает на достаточно хороший и равномерный прижим. Слегка не соприкасаются уголки, то ли на процессоре, то ли на основании, но это никак не должно повлиять на результаты.

Vinga Typhoon

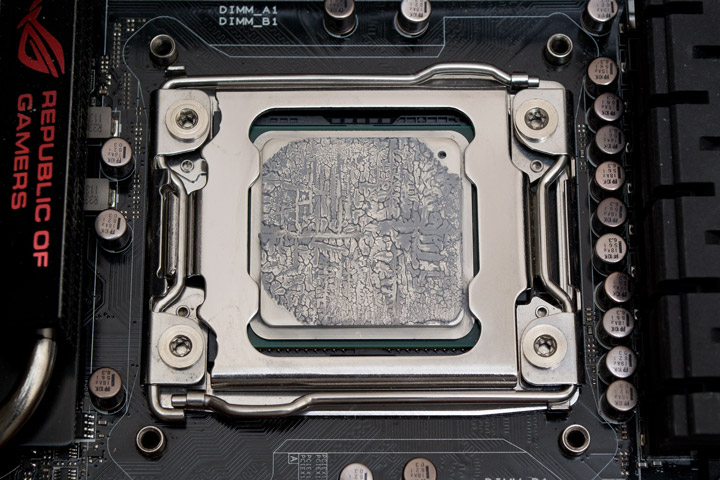

Так выглядит отпечаток термоинтерфейса на процессоре.

Vinga Typhoon

Перейдем к тепловому тесту.

Технические характеристики

Эффективность отвода тепла системой жидкостного охлаждения Vinga Typhoon сравнивалась с одним из лучших современных воздушных кулеров — Noctua NH-D15S. Кроме того, для наглядности, сюда были добавлены и результаты односекционной Vinga Sea, которую мы рассматривали в прошлом обзоре.

Техническая характеристика Vinga Typhoon Vinga Sea Noctua NH-D15S
Страница продукта vinga.ua vinga.ua noctua.at
Совместимость с процессорными разъемами Intel LGA 115x/1366, Intel LGA 2011/2011-v3/2066, AMD AM4, AMD AM2(+)/AM3(+)/FM1/FM2(+) Intel LGA 115x/1366, Intel LGA 2011/2011-v3/2066, AMD AM4, AMD AM2(+)/AM3(+)/FM1/FM2(+) Intel LGA 1156/1155/1150/1151, Intel LGA 2011-0/2011-3/2066, AMD AM4, AMD AM2(+)/AM3(+)/FM1/FM2(+)
Размеры радиатора (ДхШхВ), мм 275х120х27 154х120х27 150х135х160
Размеры вентилятора (ДхШхВ), мм 2х 120х120х25 120х120х25 150х140х25
Материал радиатора и конструкция Алюминиевый водяной радиатор с ребрами ленточного типа Алюминиевый водяной радиатор с ребрами ленточного типа Вертикальный двухсекционный радиатор из алюминиевых пластин, нанизанных на 6 медных тепловых трубок диаметром 6 мм, расположенных U-образно. Ребра радиатора, тепловые трубки и основание никелированы, все соединения пропаяны
Вес радиатора, г 920 650 980
Количество пластин радиатора, шт. 180 85 45 / 45
Толщина пластин, мм 0,2 0,2 0,5
Межреберное расстояние, мм 1,5 1,5 2
Расчетная площадь радиатора, см² ~5 760 ~2 829 ~12 660
Размер водоблока, (ДхШхВ), мм 79х84х41 79х84х41
Материал водоблока Пластмассовый корпус с медным основанием Пластмассовый корпус с медным основанием
Скорость помпы при 12 В, об/мин 2300 2300
Пиковое энергопотребление помпы, Вт: 3,0 3,0
Модель вентилятора 1 x Noctua NF-A15 PWM
Скорость вращения вентилятора, об/мин 500 ~ 1600 с ШИМ 500 ~ 1600 с ШИМ 450 ~ 1500 с ШИМ
Воздушный поток, м³/ч 90,73 90,73 140,2
Уровень шума вентилятора, дБ (А) 17,8 ~ 34,1 17,8 ~ 34,1 24,6
Статическое давление, мм воды 4,08 4,08
Количество и тип подшипника вентилятора Гидродинамический подшипник (Fluid dynamic bearing) Гидродинамический подшипник (Fluid dynamic bearing) Гидродинамический подшипник с магнитной стабилизацией (SSO2)
Время наработки на отказ вентилятора, час 50 000 50 000 150 000
Номинальное напряжение вентилятора, В 12 12 12
Сила тока вентилятора, А 0,26 0,26 0,13
Пиковое энергопотребление вентилятора, Вт 3,12 3,12 1,56
Дополнительные особенности Вентиляторы и водоблок имеют синюю светодиодную подсветку. На радиаторе есть пробка для замены жидкости Вентилятор и водоблок имеют синюю светодиодную подсветку. На радиаторе есть пробка для замены жидкости Понижающий максимальные обороты переходник
Средняя стоимость, $ 67 62 ~80

Тестовый стенд

Для тестирования эффективности системы жидкостного охлаждения Vinga Typhoon использовался стенд на базе платформы Intel LGA2011 в следующей конфигурации:

  • процессор: Intel Core i7-4960X (3,6@4,5 ГГц, 1,360 В);
  • материнская плата: ASUS Rampage IV Formula/Battlefield 3 (Intel X79);
  • видеокарта: MSI N770 TF 2GD5/OC (Nvidia GeForce GTX 770);
  • память: Kingston KHX24C11X3K4/16X (4x4 ГБ, DDR3-2400, 11-13-13-30-2Т, 1,65 В);
  • твердотельный накопитель: Crucial M4 CT064M4SSD2 (64 ГБ, SATA 6Gb/s);
  • блок питания: be quiet! Dark Power Pro 10 (550 Вт);
  • контроллер вентиляторов: Noctua NA-FC1;
  • термопаста: Noctua NT-H1.

Тестирование систем охлаждения производилось на открытом стенде в горизонтальном положении материнской платы при постоянной температуре 22 градуса Цельсия в помещении. Для прогрева центрального процессора использовался стресс-тест LinX 0.6.5 (AVX) с 6144 МБ выделенной памяти в течение 10 минут. Минимальная температура измерялась спустя десять минут простоя системы без нагрузки. На графике отображен максимальный среди всех ядер температурный результат. Для мониторинга температур процессора использовалась программа Real Temp 3.70.

Для измерения уровня звукового давления, использовался шумомер UNI-T UT352. Все замеры производились в тихом помещении без посторонних источников звука. Шумомер располагался на расстоянии 10 мм от переднего подшипника системы охлаждения, смонтированной на материнскую плату. Уровень фонового шума составлял 33 дБ (А).

Результаты тестирования

Системы охлаждения сравнивались между собой по соотношению уровня шума к общей эффективности. Для Noctua NH-D15S приведены показатели на максимальной доступной для нее скорости, и на 900 об/мин, при уровне шума в 40 дБ (А), который не будет слышен из закрытого корпуса. Для СВО Vinga Typhoon было выбрано три режима работы: на максимальной скорости, на скорости в 1200 об/мин, при которой ее уровень шума совпадает с шумом Noctua NH-D15S на предельных оборотах, и при 800 об/мин, которые обеспечивают уровень шума в 40 дБ (А), неслышный из закрытого корпуса. Vinga Sea испытывалась на максимальной скорости, поскольку лишь на ней она способна удерживать наш горячий стендовый процессор на грани перегрева.

Vinga Typhoon

Посмотрим на график температур для каждого уровня шума.

Vinga Typhoon

На максимальной скорости вентиляторов Vinga Typhoon оказалась на 11 градусов эффективнее, чем Vinga Sea и показала результат, аналогичный пиковой производительности Noctua NH-D15S, хотя и при заметно большем уровне шума. Однако, главное состоит все же в том, что Vinga Typhoon способна удерживать горячий процессор в рамках допустимого нагрева. При равном уровне шума в 53 дБ (А) и скорости вентиляторов, сниженной до 1200 об/мин, Typhoon уступил NH-D15S на два градуса по температуре, что тоже можно считать хорошим показателям. Однако при дальнейшем снижении скорости до условно бесшумных 40 дБ (А) и 800 об/мин, разрыв увеличился уже до 3 градусов в пользу Noctua, а температура достигла критической отметки в 90 градусов. Что лишний раз свидетельствует о том, насколько прямо зависит производительность СВО Vinga от скорости вентиляторов.

Выводы

Если Vinga Sea можно считать баловством для желающих попробовать СВО в действии за небольшие деньги, то Vinga Typhoon — это достаточно серьезный кулер, способный справится с охлаждением наиболее мощных процессоров. А ведь разница по стоимости между ними практически незаметна и составляет всего 5 долларов в пересчете на валюту США. Как видим, двукратное увеличение площади радиатора, и добавление второго 120-мм вентилятора сыграло свою решающую роль, и сделало Typhoon способным к прямой конкуренции с лучшей системой воздушного охлаждения, причем не только по мощности, но и по меньшей на 25% стоимости.

Из достоинств Vinga Typhoon стоит отметить ее эффективность в охлаждении актуальных моделей процессоров (в том числе новых чипов в варианте сокета АМ4), относительно тихие вентиляторы с синей подсветкой и регулировкой скорости вращения, и пробку позволяющая осуществлять замену или дозаправку хладагента без необходимости разборки водоблока.

К недостаткам я бы отнес: 1) очень бюджетное исполнение конструкции элементов системы (впрочем, без него не было бы и достоинства в виде невысокой стоимости продукта); 2) необходимость организации дополнительного обдува силовых цепей питания процессора; 3) ограниченный срок службы помпы в подобных СВО, чей ресурс в наработки на отказ обычно составляет от трех до пяти лет без возможности замены.

Таким образом, если в корпусе достаточно места для монтажа 240-мм радиатора и есть желание максимально сэкономить на охлаждении горячего центрального процессора, то Vinga Typhoon можно рассматривать в качестве подходящего кандидата на роль кулера для CPU. Приобретение Vinga Sea на его фоне целесообразно лишь в том случае, когда нет возможности установить полноразмерный кулер.
