Установка
Монтаж Vinga Typhoon можно назвать удобным и продуманным на любом типе процессорного разъема. Мы продемонстрируем установку на примере Intel LGA2011. Для начала, к водоблоку необходимо прикрутить подходящие крепежные лапы, используя по два винта на каждую. Обратите внимание на правильное направление изгиба лап и на то, что они укладываются на проушины сверху, а прикручиваются снизу.
Затем вкручиваем подходящие металлические стойки в соответствующие отверстия в рамке разъема.
Далее одеваем на них водоблок (предварительно нанеся термоинтерфейс) и закручиваем четыре гайки с накатанной головкой, проворачивая их по очереди на несколько оборотов, чтобы обеспечить равномерный прижим. Затяжку гаек до конца можно произвести при помощи крестовой отвертки. Логотип Vinga не поворачивается, и если вы желаете, чтобы он был расположен горизонтально, ставьте помпу так, чтобы вход шлангов оказался снизу, со стороны слотов PCI. Не забываем подключить питание помпы и вентилятора в разъемы материнской платы.
Отпечаток указывает на достаточно хороший и равномерный прижим. Слегка не соприкасаются уголки, то ли на процессоре, то ли на основании, но это никак не должно повлиять на результаты.
Так выглядит отпечаток термоинтерфейса на процессоре.
Перейдем к тепловому тесту.
Технические характеристики
Эффективность отвода тепла системой жидкостного охлаждения Vinga Typhoon сравнивалась с одним из лучших современных воздушных кулеров — Noctua NH-D15S. Кроме того, для наглядности, сюда были добавлены и результаты односекционной Vinga Sea, которую мы рассматривали в прошлом обзоре.
| Техническая характеристика | Vinga Typhoon | Vinga Sea | Noctua NH-D15S |
|---|---|---|---|
| Страница продукта | vinga.ua | vinga.ua | noctua.at |
| Совместимость с процессорными разъемами | Intel LGA 115x/1366, Intel LGA 2011/2011-v3/2066, AMD AM4, AMD AM2(+)/AM3(+)/FM1/FM2(+) | Intel LGA 115x/1366, Intel LGA 2011/2011-v3/2066, AMD AM4, AMD AM2(+)/AM3(+)/FM1/FM2(+) | Intel LGA 1156/1155/1150/1151, Intel LGA 2011-0/2011-3/2066, AMD AM4, AMD AM2(+)/AM3(+)/FM1/FM2(+) |
| Размеры радиатора (ДхШхВ), мм | 275х120х27 | 154х120х27 | 150х135х160 |
| Размеры вентилятора (ДхШхВ), мм | 2х 120х120х25 | 120х120х25 | 150х140х25 |
| Материал радиатора и конструкция | Алюминиевый водяной радиатор с ребрами ленточного типа | Алюминиевый водяной радиатор с ребрами ленточного типа | Вертикальный двухсекционный радиатор из алюминиевых пластин, нанизанных на 6 медных тепловых трубок диаметром 6 мм, расположенных U-образно. Ребра радиатора, тепловые трубки и основание никелированы, все соединения пропаяны |
| Вес радиатора, г | 920 | 650 | 980 |
| Количество пластин радиатора, шт. | 180 | 85 | 45 / 45 |
| Толщина пластин, мм | 0,2 | 0,2 | 0,5 |
| Межреберное расстояние, мм | 1,5 | 1,5 | 2 |
| Расчетная площадь радиатора, см² | ~5 760 | ~2 829 | ~12 660 |
| Размер водоблока, (ДхШхВ), мм | 79х84х41 | 79х84х41 | – |
| Материал водоблока | Пластмассовый корпус с медным основанием | Пластмассовый корпус с медным основанием | – |
| Скорость помпы при 12 В, об/мин | 2300 | 2300 | – |
| Пиковое энергопотребление помпы, Вт: | 3,0 | 3,0 | – |
| Модель вентилятора | – | – | 1 x Noctua NF-A15 PWM |
| Скорость вращения вентилятора, об/мин | 500 ~ 1600 с ШИМ | 500 ~ 1600 с ШИМ | 450 ~ 1500 с ШИМ |
| Воздушный поток, м³/ч | 90,73 | 90,73 | 140,2 |
| Уровень шума вентилятора, дБ (А) | 17,8 ~ 34,1 | 17,8 ~ 34,1 | 24,6 |
| Статическое давление, мм воды | 4,08 | 4,08 | – |
| Количество и тип подшипника вентилятора | Гидродинамический подшипник (Fluid dynamic bearing) | Гидродинамический подшипник (Fluid dynamic bearing) | Гидродинамический подшипник с магнитной стабилизацией (SSO2) |
| Время наработки на отказ вентилятора, час | 50 000 | 50 000 | 150 000 |
| Номинальное напряжение вентилятора, В | 12 | 12 | 12 |
| Сила тока вентилятора, А | 0,26 | 0,26 | 0,13 |
| Пиковое энергопотребление вентилятора, Вт | 3,12 | 3,12 | 1,56 |
| Дополнительные особенности | Вентиляторы и водоблок имеют синюю светодиодную подсветку. На радиаторе есть пробка для замены жидкости | Вентилятор и водоблок имеют синюю светодиодную подсветку. На радиаторе есть пробка для замены жидкости | Понижающий максимальные обороты переходник |
| Средняя стоимость, $ | 67 | 62 | ~80 |
Тестовый стенд
Для тестирования эффективности системы жидкостного охлаждения Vinga Typhoon использовался стенд на базе платформы Intel LGA2011 в следующей конфигурации:
- процессор: Intel Core i7-4960X (3,6@4,5 ГГц, 1,360 В);
- материнская плата: ASUS Rampage IV Formula/Battlefield 3 (Intel X79);
- видеокарта: MSI N770 TF 2GD5/OC (Nvidia GeForce GTX 770);
- память: Kingston KHX24C11X3K4/16X (4x4 ГБ, DDR3-2400, 11-13-13-30-2Т, 1,65 В);
- твердотельный накопитель: Crucial M4 CT064M4SSD2 (64 ГБ, SATA 6Gb/s);
- блок питания: be quiet! Dark Power Pro 10 (550 Вт);
- контроллер вентиляторов: Noctua NA-FC1;
- термопаста: Noctua NT-H1.
Тестирование систем охлаждения производилось на открытом стенде в горизонтальном положении материнской платы при постоянной температуре 22 градуса Цельсия в помещении. Для прогрева центрального процессора использовался стресс-тест LinX 0.6.5 (AVX) с 6144 МБ выделенной памяти в течение 10 минут. Минимальная температура измерялась спустя десять минут простоя системы без нагрузки. На графике отображен максимальный среди всех ядер температурный результат. Для мониторинга температур процессора использовалась программа Real Temp 3.70.
Для измерения уровня звукового давления, использовался шумомер UNI-T UT352. Все замеры производились в тихом помещении без посторонних источников звука. Шумомер располагался на расстоянии 10 мм от переднего подшипника системы охлаждения, смонтированной на материнскую плату. Уровень фонового шума составлял 33 дБ (А).
Результаты тестирования

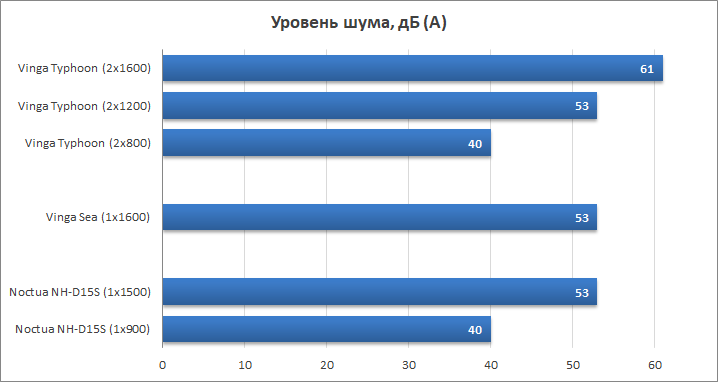

Системы охлаждения сравнивались между собой по соотношению уровня шума к общей эффективности. Для Noctua NH-D15S приведены показатели на максимальной доступной для нее скорости, и на 900 об/мин, при уровне шума в 40 дБ (А), который не будет слышен из закрытого корпуса. Для СВО Vinga Typhoon было выбрано три режима работы: на максимальной скорости, на скорости в 1200 об/мин, при которой ее уровень шума совпадает с шумом Noctua NH-D15S на предельных оборотах, и при 800 об/мин, которые обеспечивают уровень шума в 40 дБ (А), неслышный из закрытого корпуса. Vinga Sea испытывалась на максимальной скорости, поскольку лишь на ней она способна удерживать наш горячий стендовый процессор на грани перегрева.

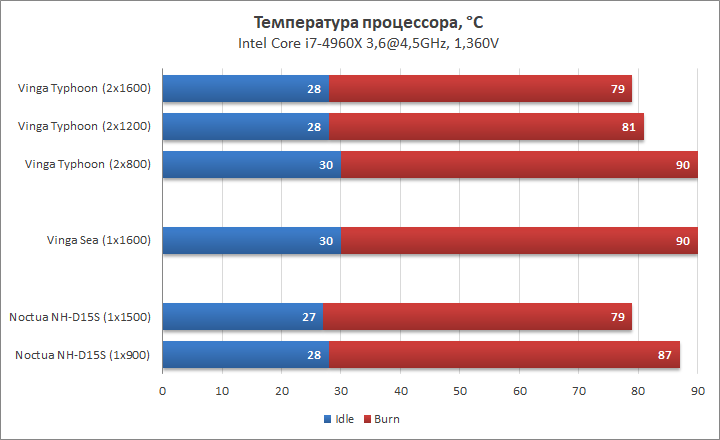

Посмотрим на график температур для каждого уровня шума.
На максимальной скорости вентиляторов Vinga Typhoon оказалась на 11 градусов эффективнее, чем Vinga Sea и показала результат, аналогичный пиковой производительности Noctua NH-D15S, хотя и при заметно большем уровне шума. Однако, главное состоит все же в том, что Vinga Typhoon способна удерживать горячий процессор в рамках допустимого нагрева. При равном уровне шума в 53 дБ (А) и скорости вентиляторов, сниженной до 1200 об/мин, Typhoon уступил NH-D15S на два градуса по температуре, что тоже можно считать хорошим показателям. Однако при дальнейшем снижении скорости до условно бесшумных 40 дБ (А) и 800 об/мин, разрыв увеличился уже до 3 градусов в пользу Noctua, а температура достигла критической отметки в 90 градусов. Что лишний раз свидетельствует о том, насколько прямо зависит производительность СВО Vinga от скорости вентиляторов.
Выводы
Если Vinga Sea можно считать баловством для желающих попробовать СВО в действии за небольшие деньги, то Vinga Typhoon — это достаточно серьезный кулер, способный справится с охлаждением наиболее мощных процессоров. А ведь разница по стоимости между ними практически незаметна и составляет всего 5 долларов в пересчете на валюту США. Как видим, двукратное увеличение площади радиатора, и добавление второго 120-мм вентилятора сыграло свою решающую роль, и сделало Typhoon способным к прямой конкуренции с лучшей системой воздушного охлаждения, причем не только по мощности, но и по меньшей на 25% стоимости.
Из достоинств Vinga Typhoon стоит отметить ее эффективность в охлаждении актуальных моделей процессоров (в том числе новых чипов в варианте сокета АМ4), относительно тихие вентиляторы с синей подсветкой и регулировкой скорости вращения, и пробку позволяющая осуществлять замену или дозаправку хладагента без необходимости разборки водоблока.
К недостаткам я бы отнес: 1) очень бюджетное исполнение конструкции элементов системы (впрочем, без него не было бы и достоинства в виде невысокой стоимости продукта); 2) необходимость организации дополнительного обдува силовых цепей питания процессора; 3) ограниченный срок службы помпы в подобных СВО, чей ресурс в наработки на отказ обычно составляет от трех до пяти лет без возможности замены.
Таким образом, если в корпусе достаточно места для монтажа 240-мм радиатора и есть желание максимально сэкономить на охлаждении горячего центрального процессора, то Vinga Typhoon можно рассматривать в качестве подходящего кандидата на роль кулера для CPU. Приобретение Vinga Sea на его фоне целесообразно лишь в том случае, когда нет возможности установить полноразмерный кулер.
