Scythe Mugen 3. Достойный сын Японии

В последние пару лет кулер Scythe Mugen 2 являлся одним из хитов продаж в сегменте систем охлаждения «подэлитного» уровня. Сегодня можно с полной уверенностью говорить о том, что японским специалистам удалось найти разумный компромисс между производительностью данного решения и его стоимостью для конечного потребителя. Однако даже самый успешный продукт со временем теряет долю привлекательности вместе с новизной и блеском первых презентаций, отчего появляется необходимость выпуска его преемника.

Этим летом Scythe представила Mugen 3 — модель с нативной поддержкой платформ Intel LGA1156/LGA1155 и столь же приятным внешним видом. Очевидно, это не последний Mugen в серии, о чем косвенно свидетельствует наличие в перечне актуальных предложений Scythe многократно доработанного Ninja. В частности, с выходом процессоров Core i7-3000 (Sandy Bridge-E) возникает необходимость в выпуске новой ревизии Mugen 3, с поддержкой LGA2011. Но все это пока только наши домыслы, поэтому приступим к изучению имеющегося кулера.

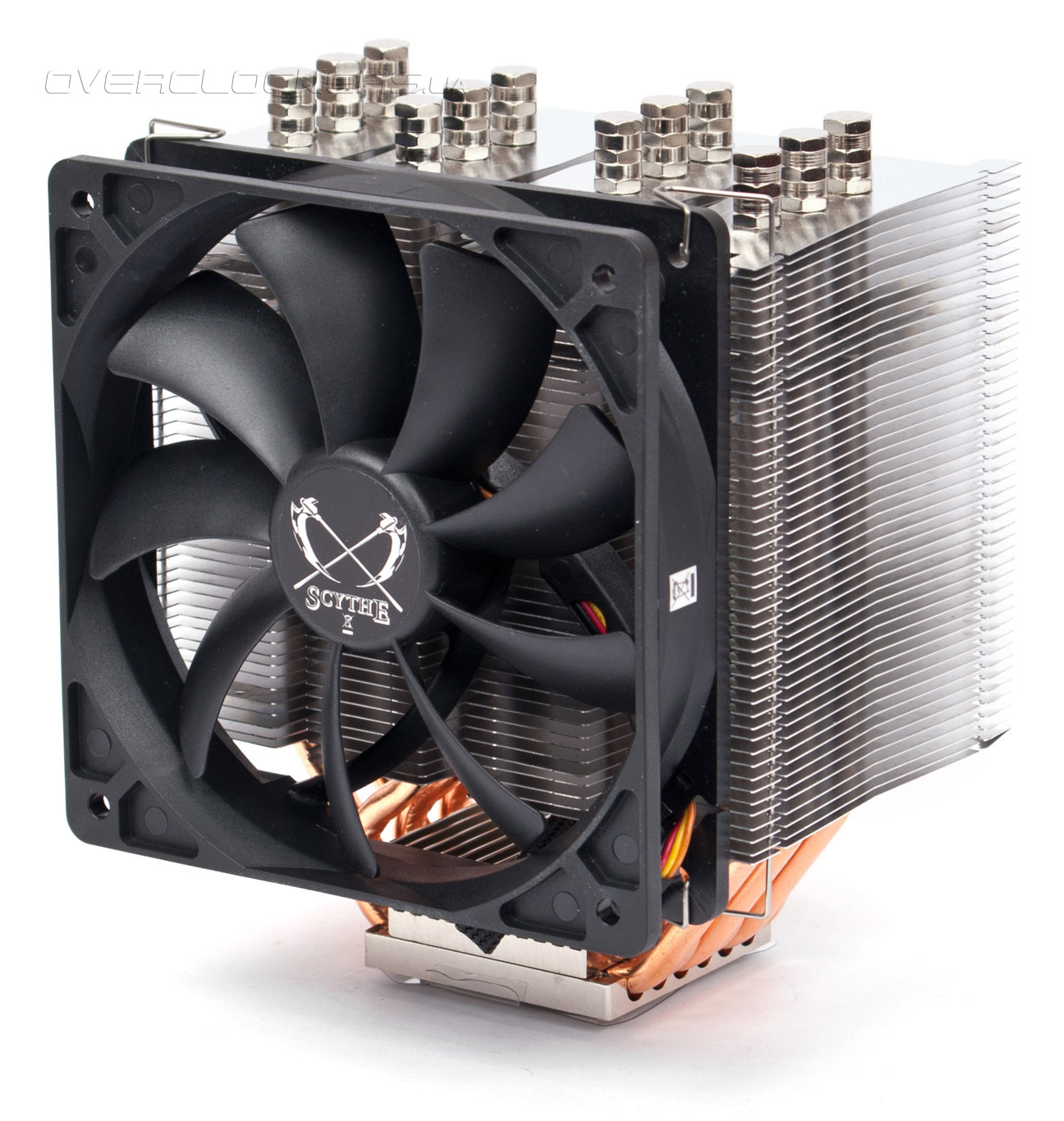

Scythe Mugen 3


Упаковка и комплектация

В переводе с японского слово mugen означает «бесконечность», «мечты», «фантазии». Сложно сказать, чем вызваны такие ассоциации — то ли очертания первого Mugen привиделись во сне кому-то из разработчиков, то ли конструкция проектировалась за обсуждением кавайных японок :) Так или иначе, все три системы охлаждения выглядят вполне прагматично и служат одной цели — отводу тепла с поверхности центральных процессоров. Mugen 3 поставляется в пестрой коробке с описанием на шести языках. С лицевой стороны приводится полный перечень совместимых платформ, с обратной — фото аксессуаров и ключевые спецификации кулера.

Scythe Mugen 3

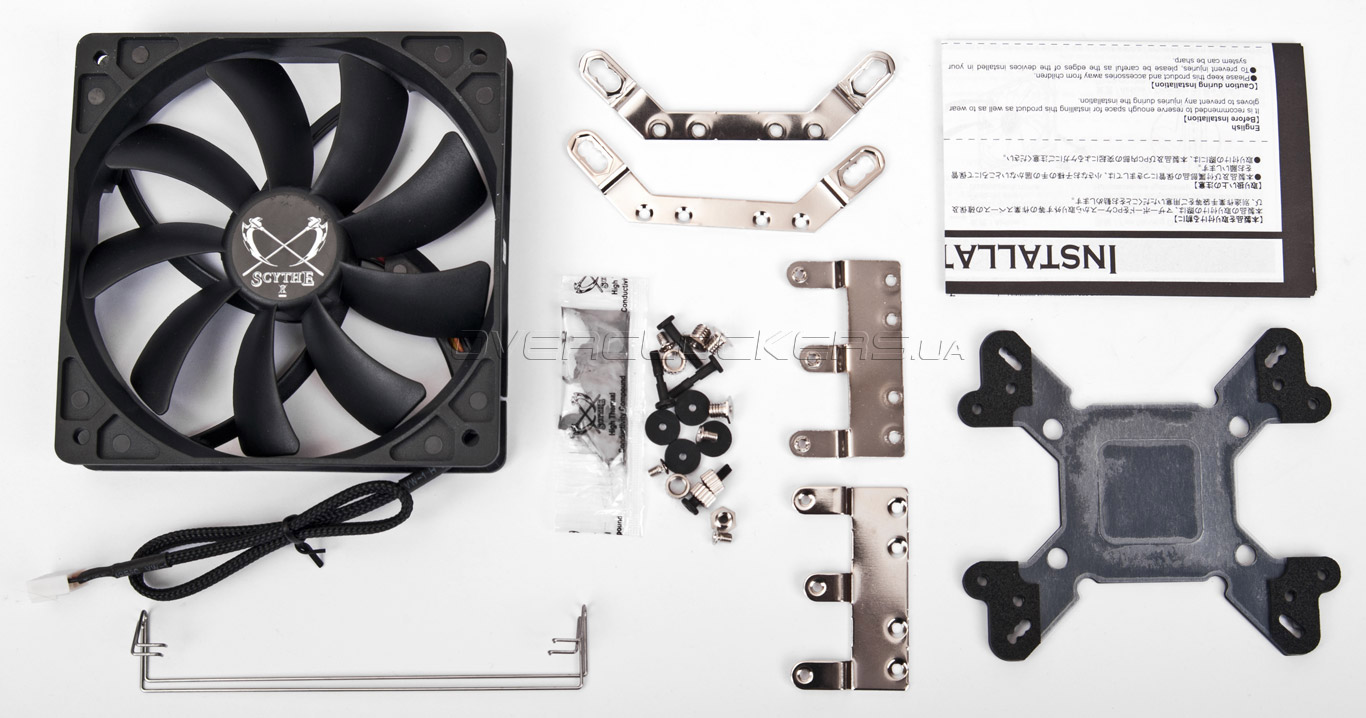

В данной модели Scythe отказалась от пластиковых защелок в пользу винтового крепления конструкции. На это указывает комплект поставки:
  • 120 мм вентилятор Scythe Slip Stream PWM;
  • проволочные скобы для фиксации вентилятора;
  • набор прижимных пластин для различных платформ;
  • набор мелких гаек и винтиков;
  • пакетик с фирменной термопастой;
  • универсальная усилительная пластина («бэкплейт»);
  • инструкция по установке.
Scythe Mugen 3

В некоторых случаях Mugen 3 позволяет закрепить с противоположной стороны радиатора второй 120-миллиметровый вентилятор, поэтому было бы приятно обнаружить внутри упаковки еще одну пару металлических скоб.


Внешний вид и конструкция радиатора

На первый взгляд, кулер кажется меньше Mugen 2, что подтверждается паспортными характеристиками: если высота и длина конструкции остались прежними относительно предшественника — 158 мм и 130 мм соответственно, — то ширина (глубина) Mugen 3 равна 108 мм вместе с предустановленным вентилятором против ~125 мм у Mugen 2. Некоторое уменьшение площади рассеивания отчасти компенсирует дополнительная шестая тепловая трубка. Таким образом, можно сделать вывод, что инженеры Scythe сделали ставку на высокую эффективность системы охлаждения при максимальной и близкой к таковой скорости вращения вентилятора.

Scythe Mugen 3

Конструкция Mugen 3 включает медное никелированное основание, шесть U-образных медных теплотрубок диаметром 6 мм, которые пронизывают массив алюминиевых ребер в шахматном порядке, и вспомогательный теплосъемник с обратной стороны подложки. Последний припаян к основанию прямо поверх тепловых трубок.

Scythe Mugen 3

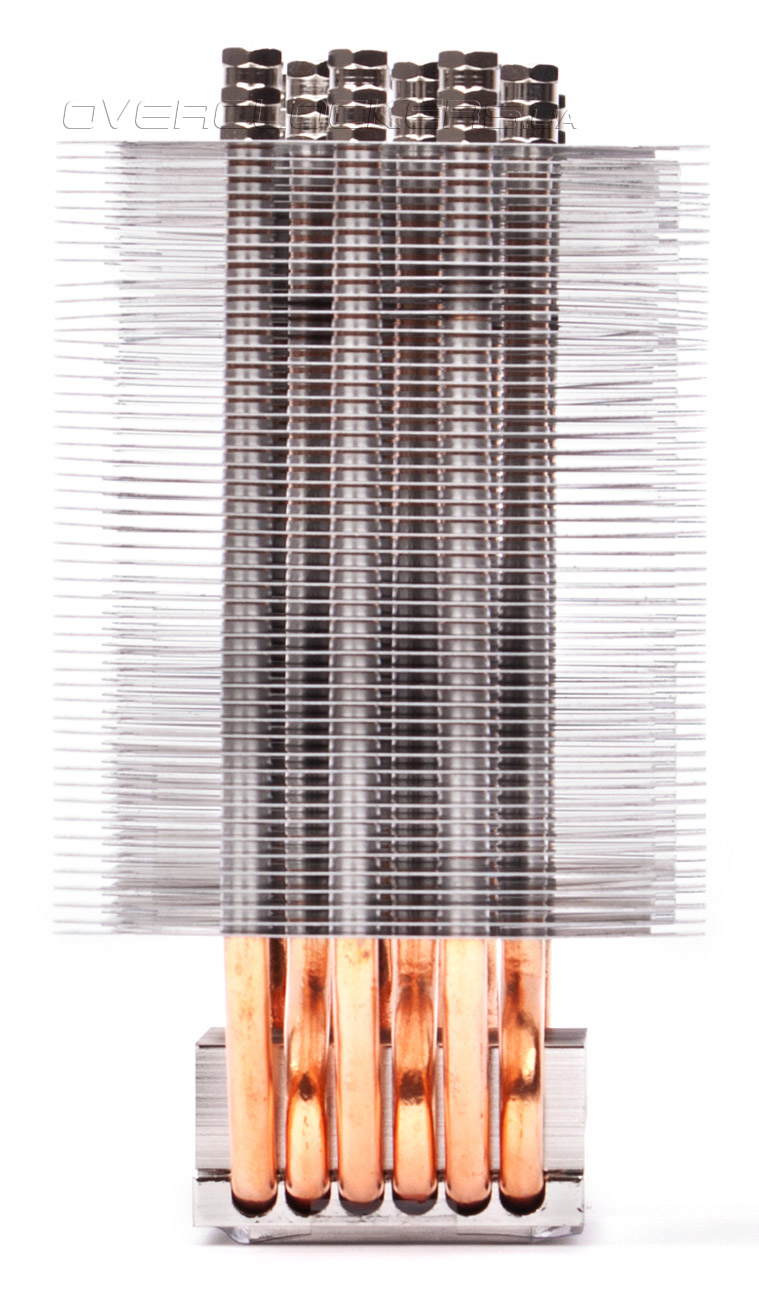

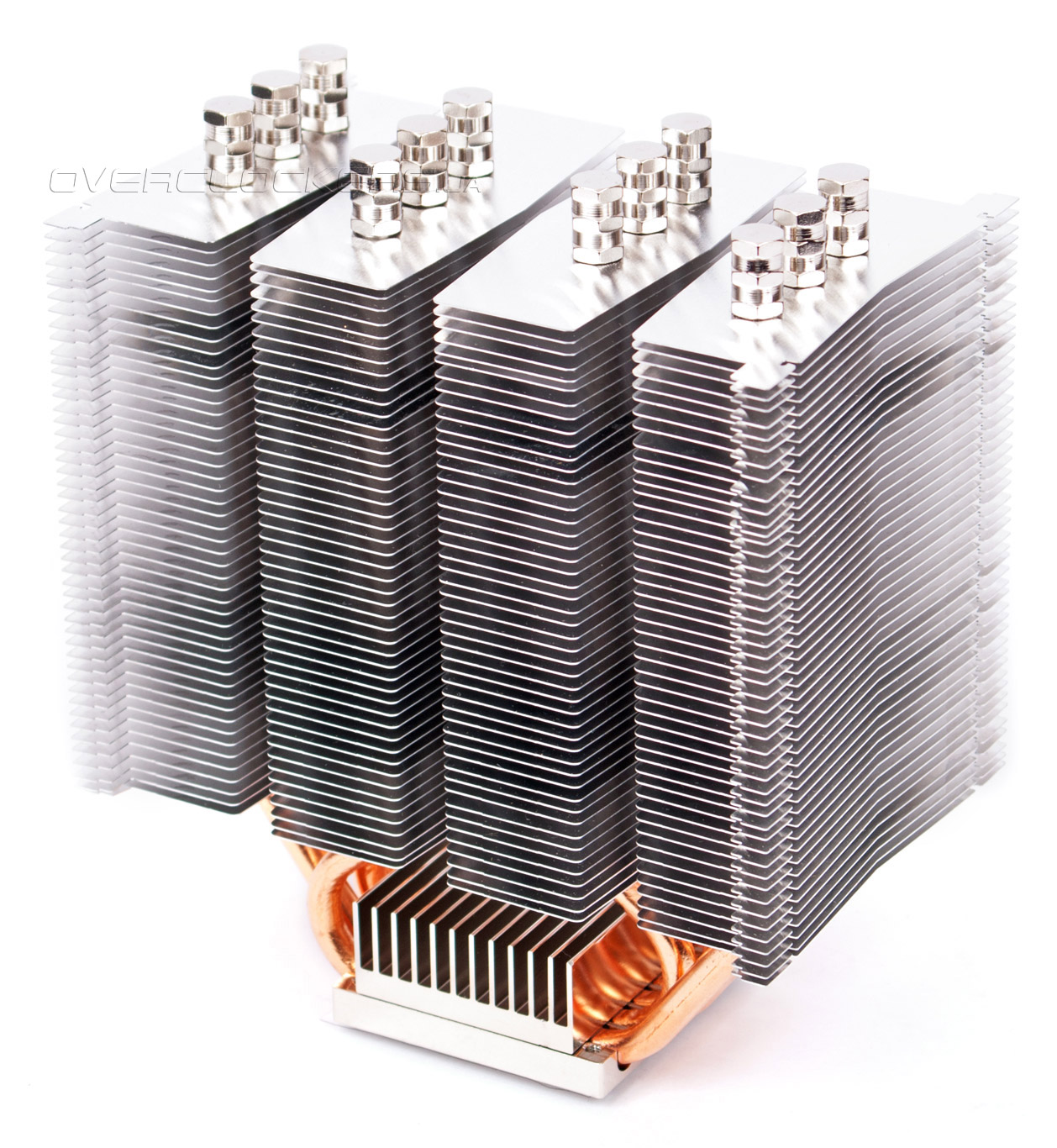

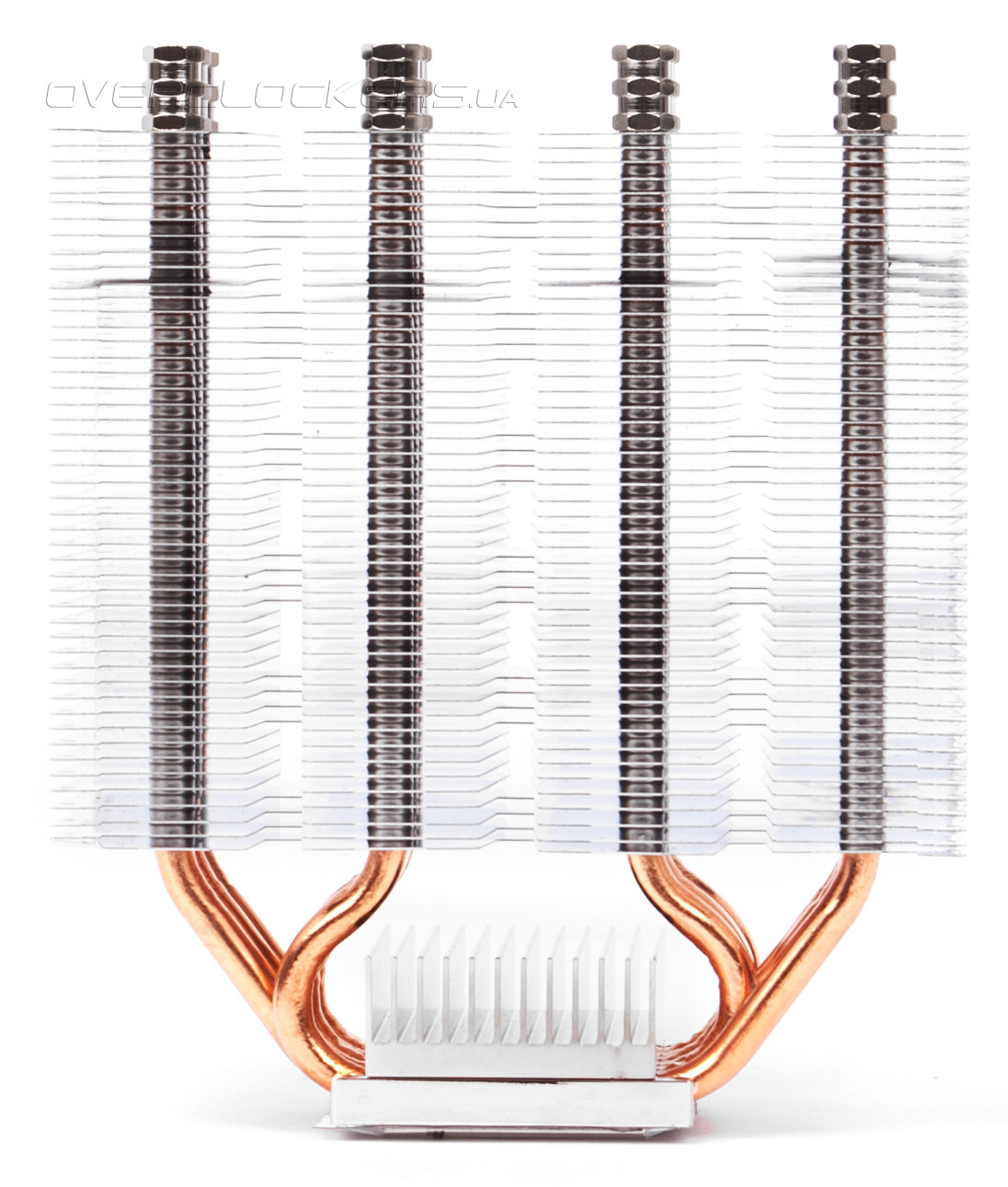

Неоднородность структуры радиатора хорошо иллюстрирует следующие снимки:

Scythe Mugen 3 Scythe Mugen 3

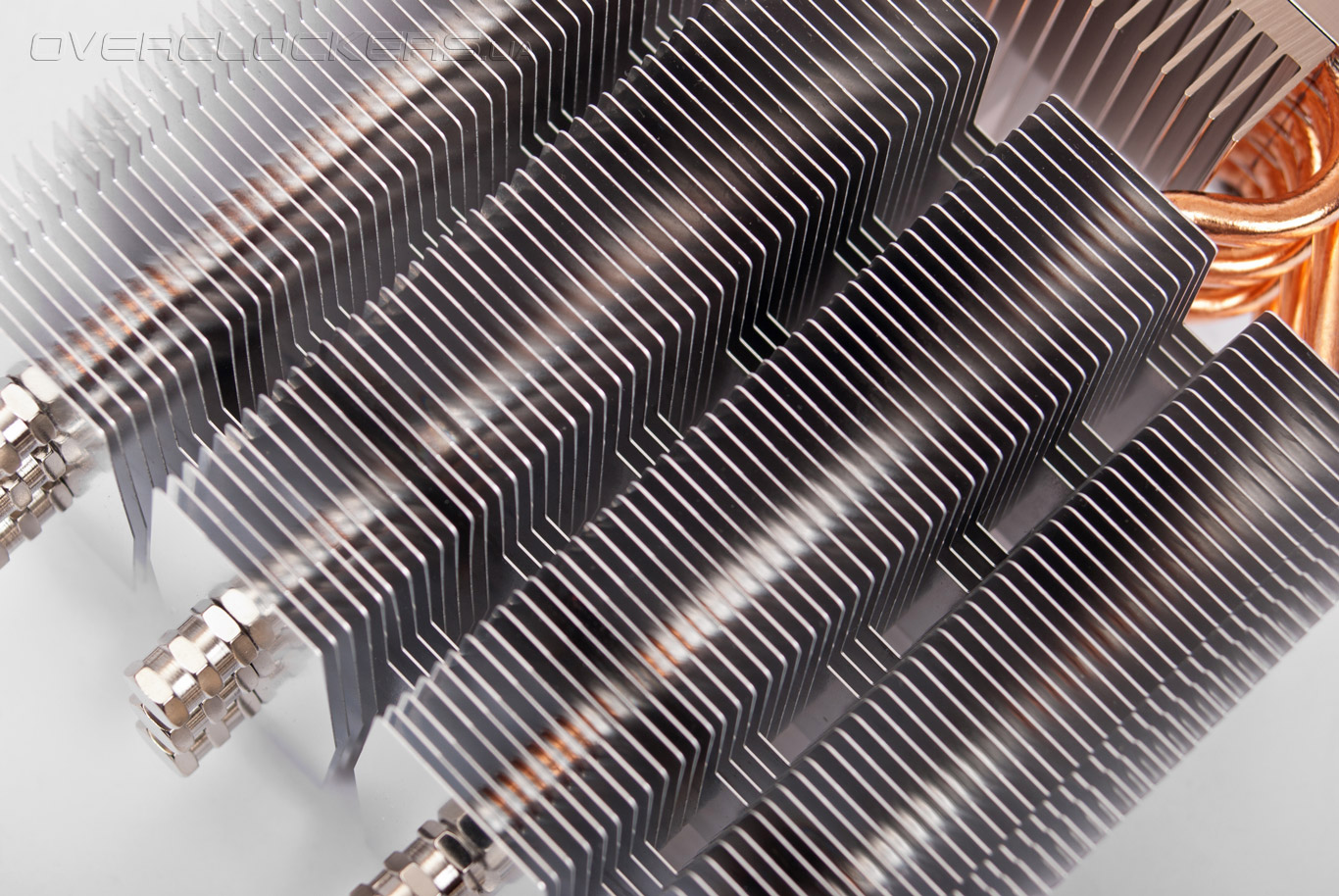

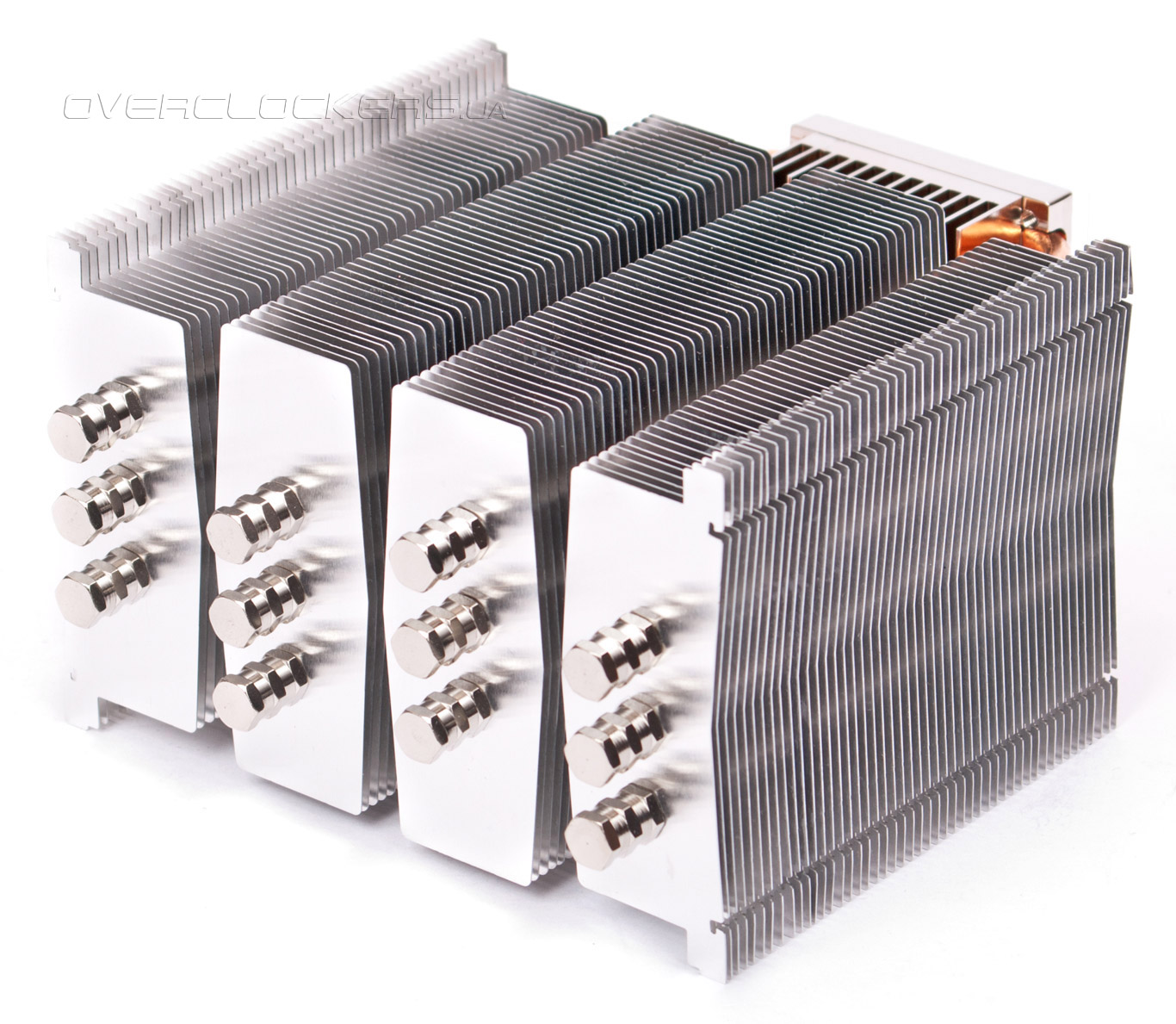

Для придания ему (радиатору) большей жесткости и уменьшения потерь воздушного потока, секции из четырех рядов отдельных пластин (которых также четыре) перемежаются с секциями из четырех цельных пластин, пронизанных всеми шестью тепловыми трубками. Общее количество ярусов радиатора — 48, а отдельных ребер — 120 шт. Толщина пластин равна 0,3 мм, расстояние между ними — 1,9 мм. Вес конструкции вместе с вентилятором составляет 825 г.

Scythe Mugen 3

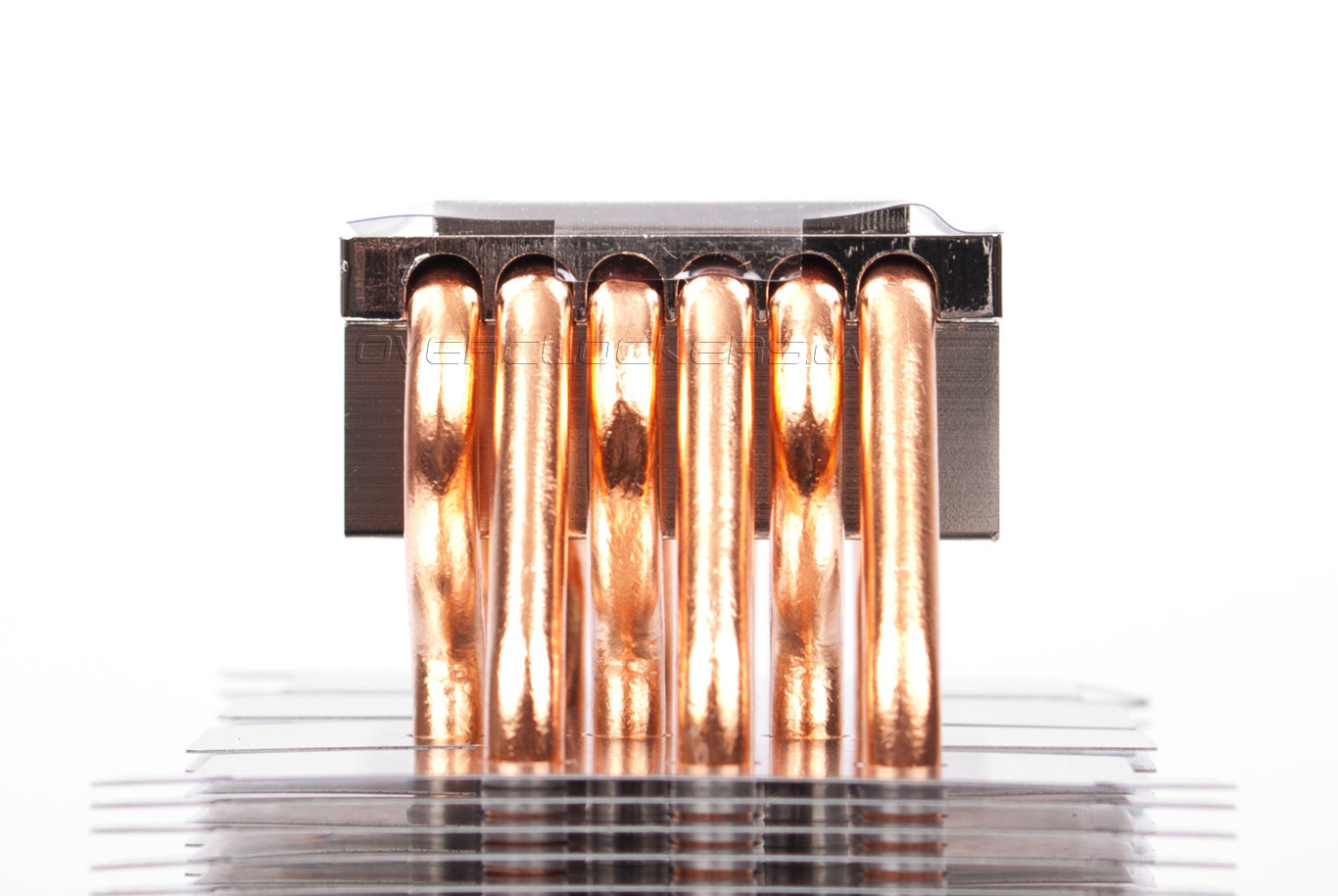

Тепловые трубки поочередно пронизывают секции радиатора

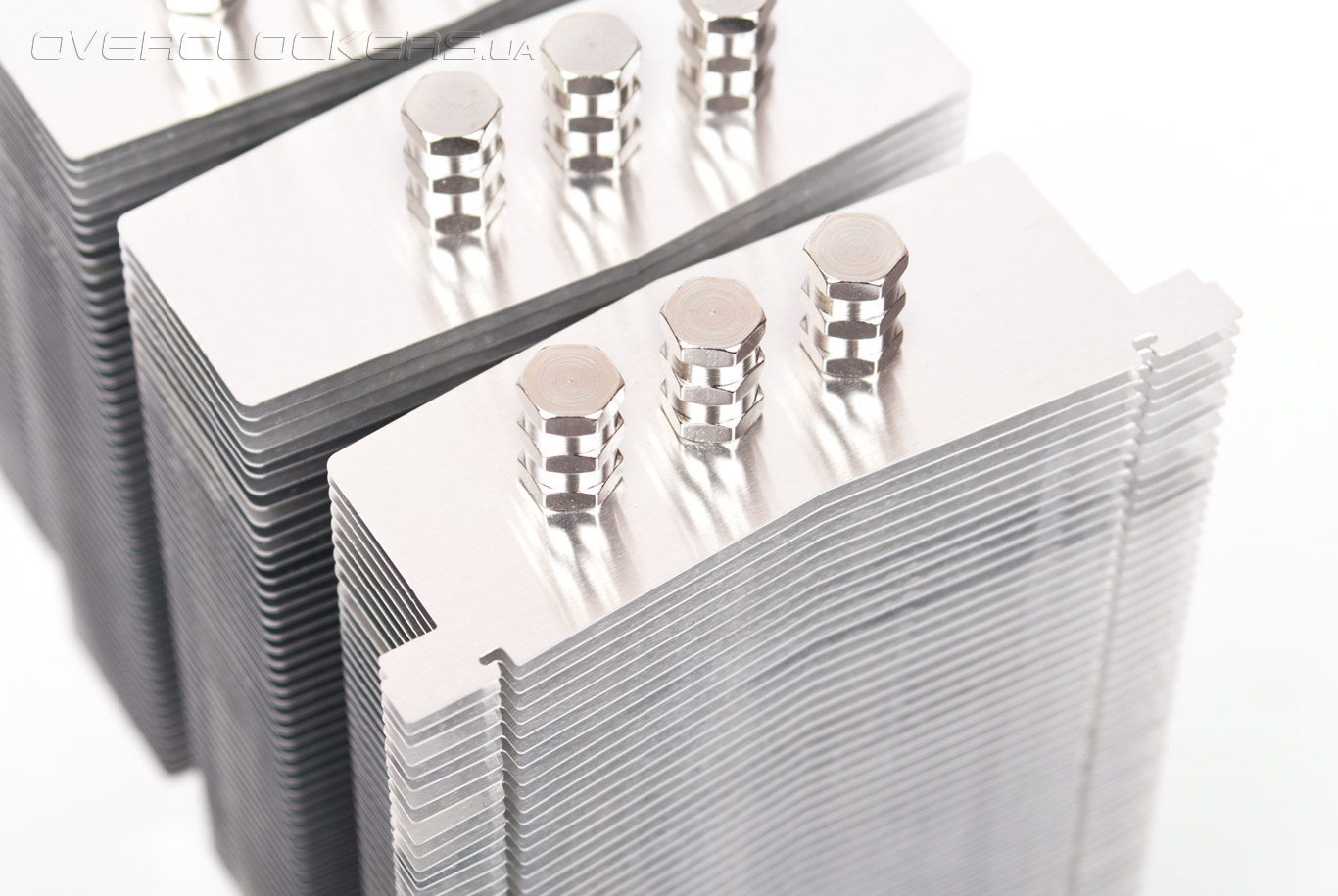

Scythe с японской щепетильностью относится к внешнему виду своих изделий: запаянные концы теплотрубок скрыты под декоративными алюминиевыми колпачками.

Scythe Mugen 3

Такое дизайнерское решение не требует больших затрат на реализацию, и немного странно, что основная масса разработчиков систем охлаждения игнорирует этот простой прием.

Scythe Mugen 3

Изначально контактная площадка Mugen 3, выступающая на пару миллиметров относительно довольно крупного основания, защищена пленкой от мелких царапин, которую следуюет снять перед установкой.

Scythe Mugen 3

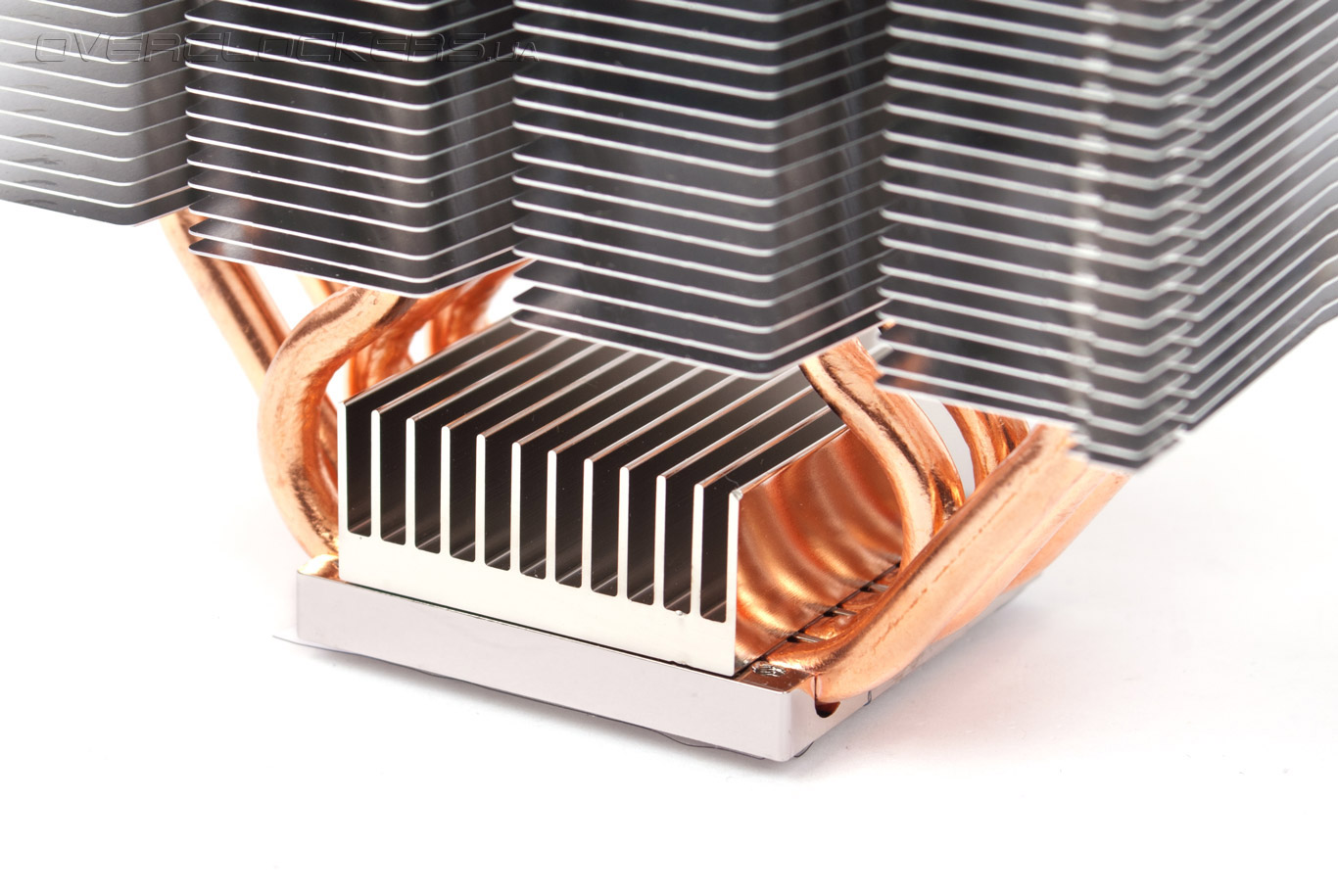

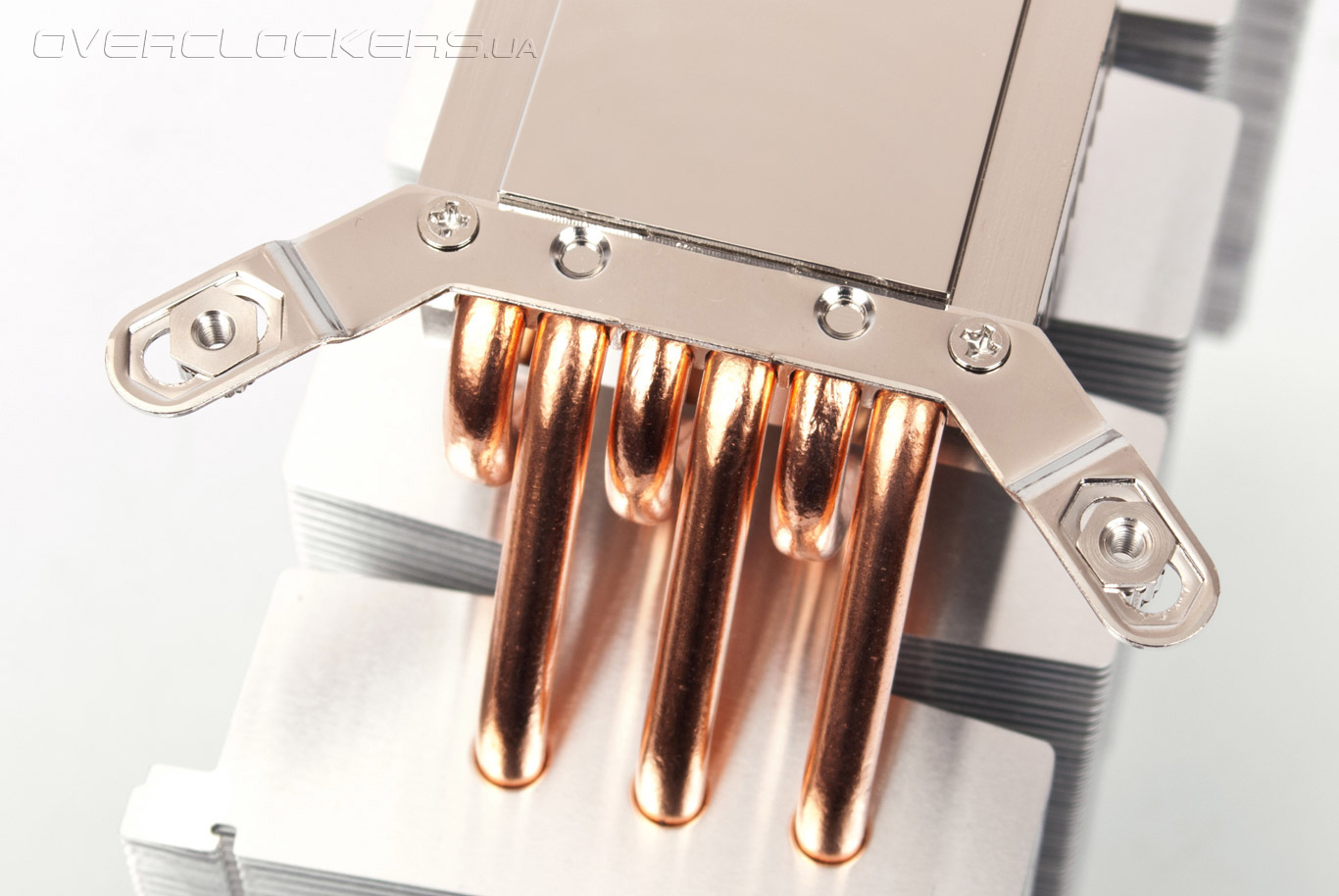

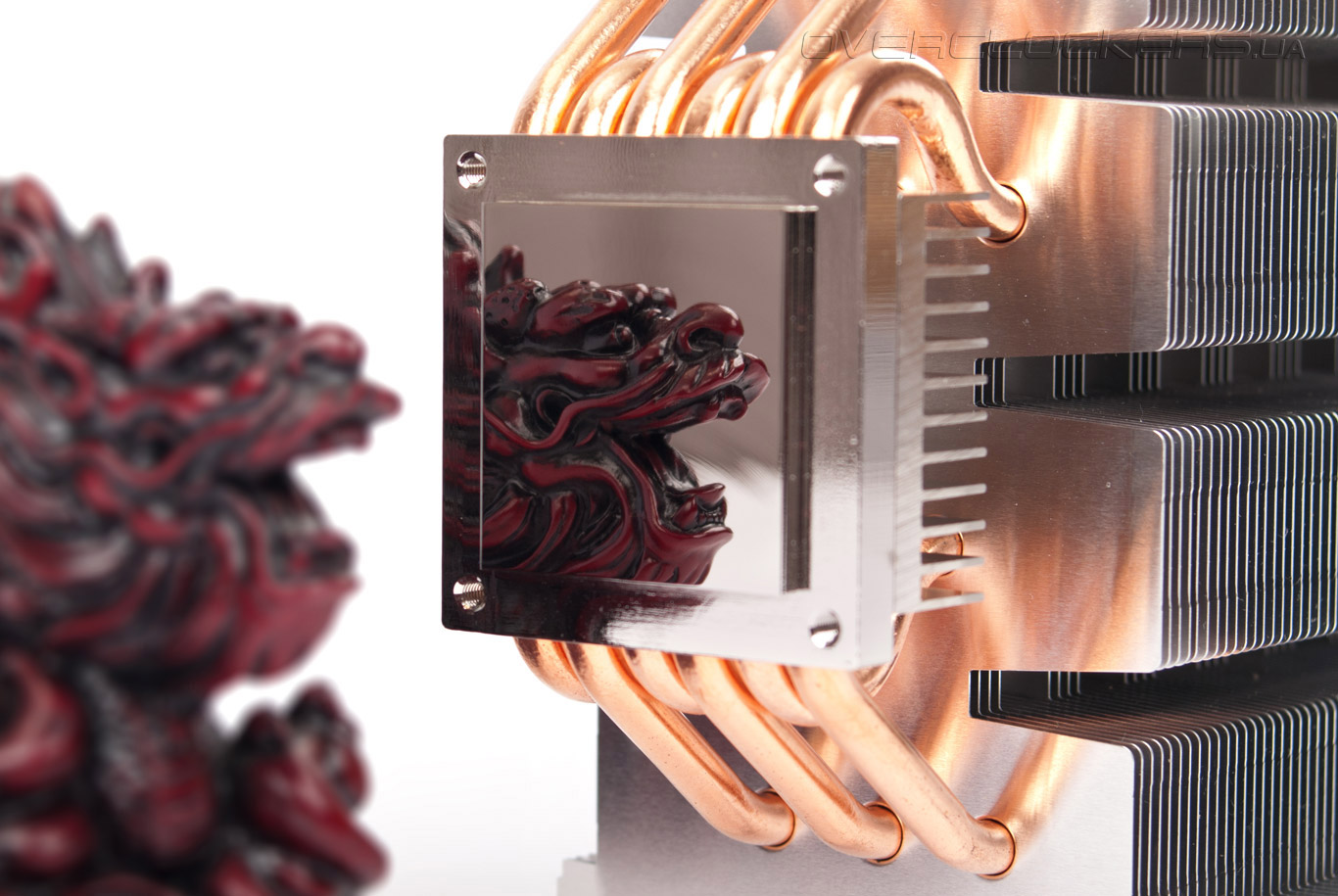

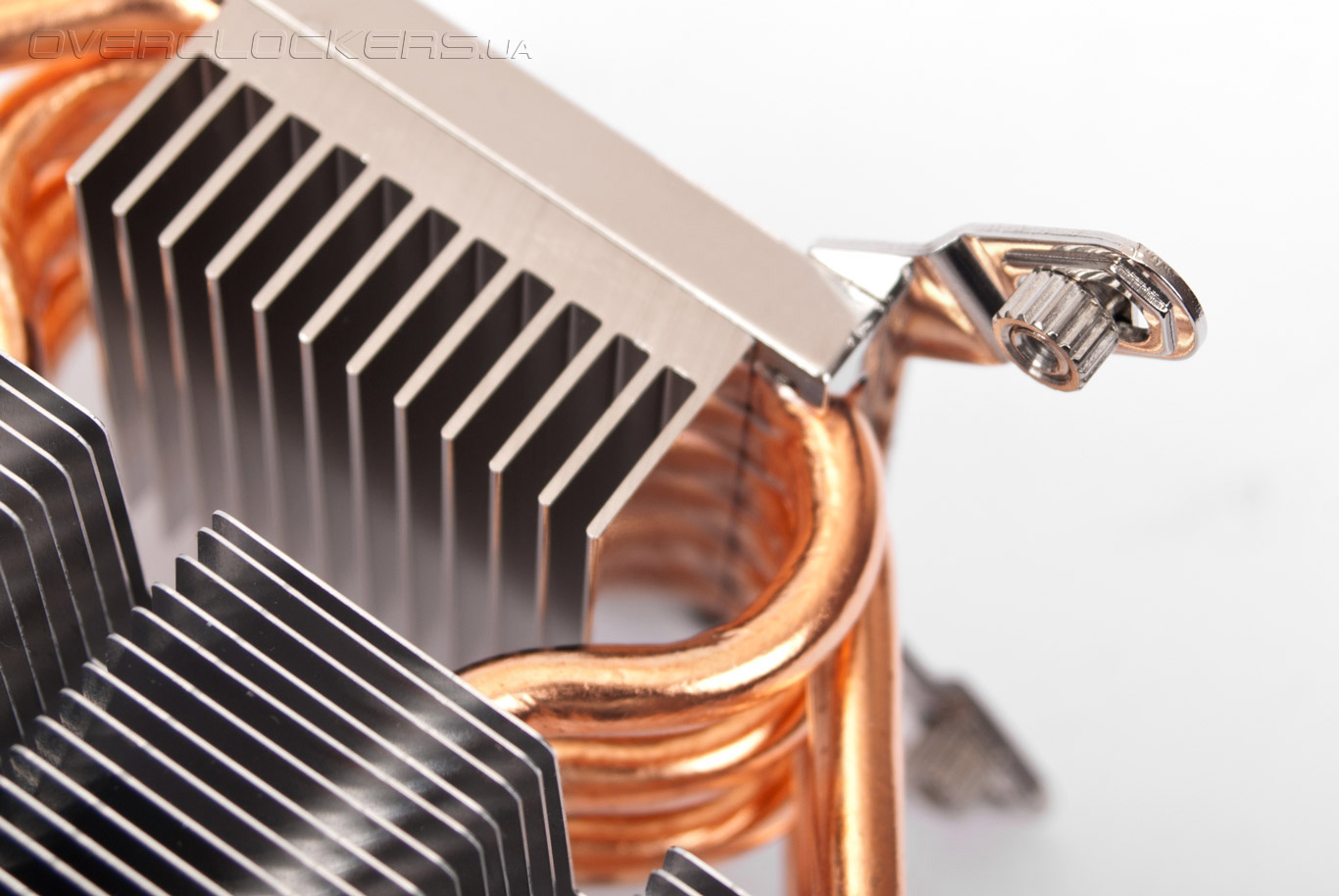

Тепловые трубки помещены в отдельные желобки и тщательно пропаяны. Часть тепла отводит дополнительный радиатор. Хотя контактная поверхность кулера отполирована до зеркального состояния, при ближайшем рассмотрении видны следы от фрезы.

Scythe Mugen 3

Если второй Mugen поставлялся совместно с вентилятором на 1300 об/мин, то его «наследник» образца 2011 года снабжен более производительным аналогом на 1600 об/мин. Методом ШИМ-регулировки частототу вращения лопастей можно снизить примерно до трехсот в минуту.

Scythe Mugen 3

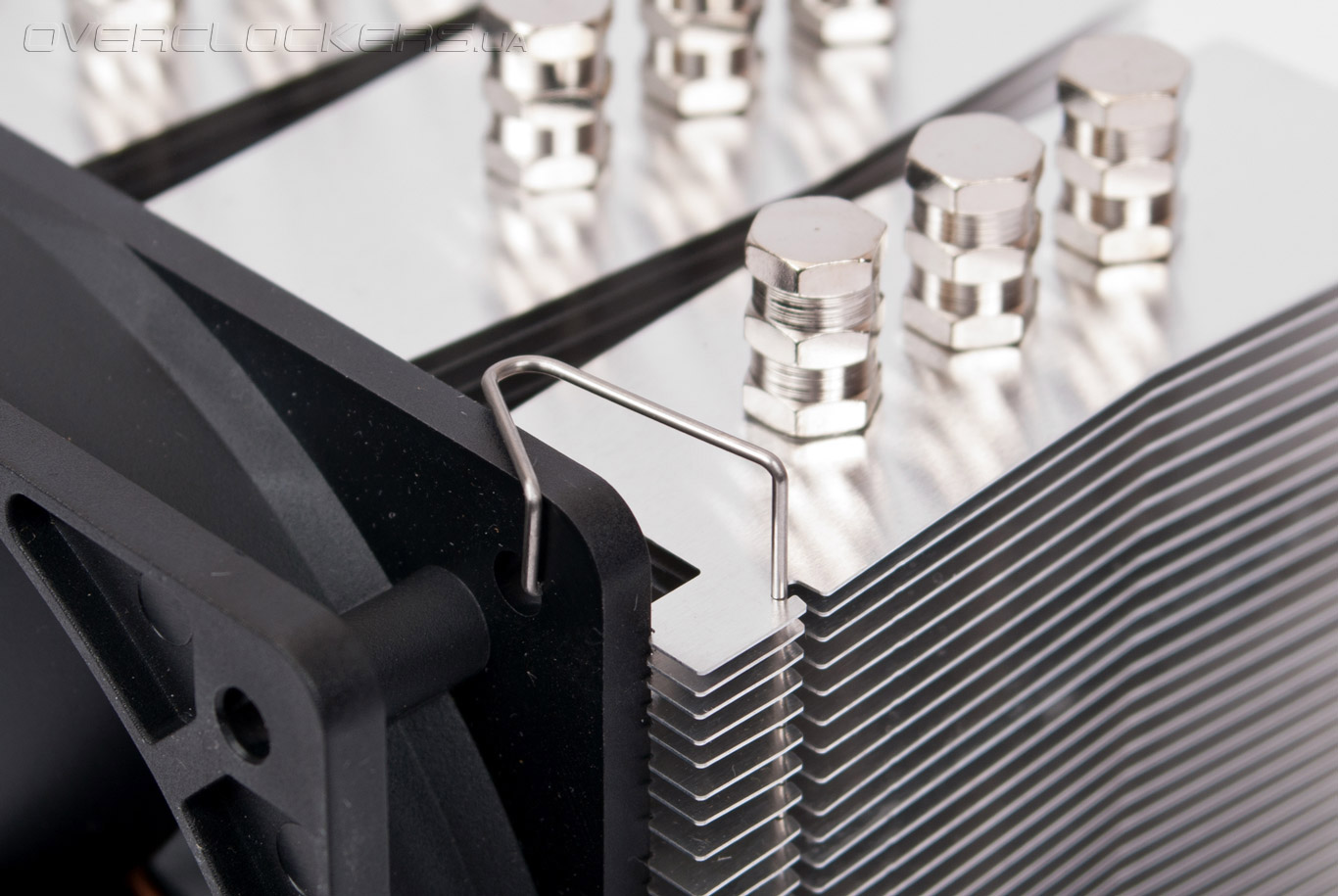

Девятилопастная модель Slip Stream PWM (Scythe SY1225SL12M-P) основана на подшипнике скольжения. Ее размеры стандартны — 120 x 120 x 25 мм. Как уже было упомянуто выше, вентилятор крепится к радиатору с помощью проволочных скоб.

Scythe Mugen 3

Разъем подключения к материнской плате — четырехконтактный.

Установка

Последовательность установки Mugen 3 на материнскую плату с процессором Core i7-2600K вынуждает немного потрудиться, но видали мы случаи и посложнее. Процесс инсталляции начинается с прикручивания пары прижимных пластин к основанию кулера на четыре винта. Затем через «ушки» продеваются винты с внешней и внутренней резьбой (на месте шляпки). Индивидуальных монтажных отверстий для платформ LGA775, LGA1156/1155 и LGA1366 вместо «ушек» не предусмотрено.

Scythe Mugen 3

Винты фиксируются при помощи гаек с обратной стороны. Причем закручивать гайки надо тогда, когда уже подобраны соответствующие отверстия на материнской плате.

Scythe Mugen 3

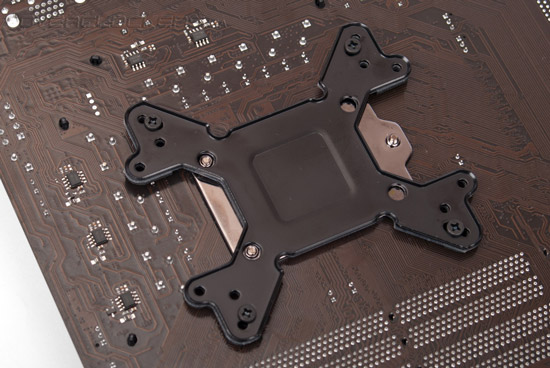

После этого к штатному «бэкплейту» (если таковой имеется) прикручивается универсальная усилительная пластина. Четыре крупных винта черного цвета соединяют ее с гибридными винтиками с внутренней резьбой в лицевой части крепления.

Scythe Mugen 3

Если сложные манипуляции с перевернутыми вверх ногами кулером и материнской платой завершились успешно, и ни один из компонентов ПК не пострадал от рук сборщика, то процесс установки Mugen 3 можно считать завершенным. Аминь.

Scythe Mugen 3

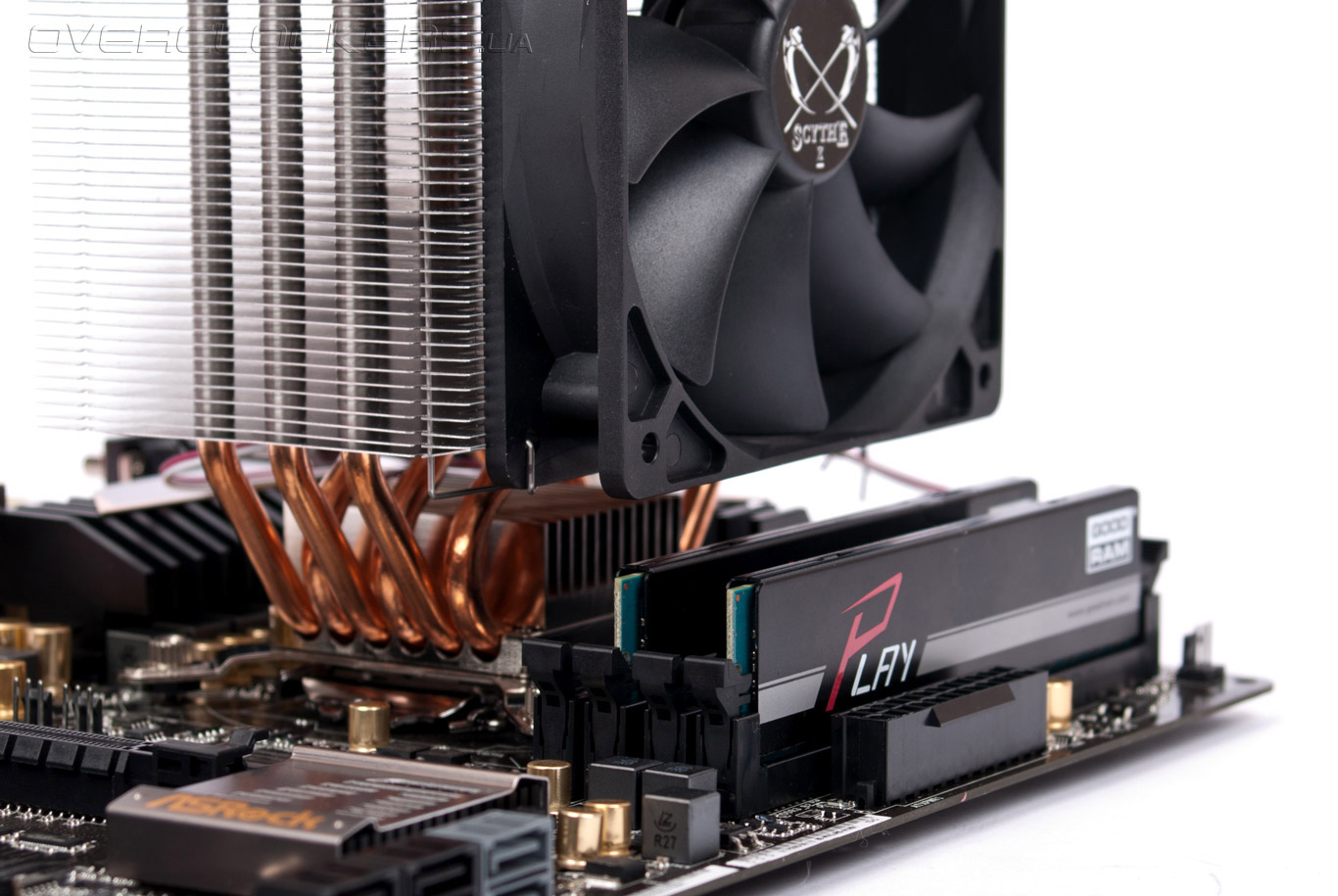

Для тестов мы использовали материнскую плату ASRock Z68 Extreme3 Gen3, и тут же выяснилось, что модули оперативной памяти Kingston HyperX с высокими гребешками радиаторов перекрываются вентилятором процессорной системы охлаждения. Проблема была решена установкой двухканального комплекта GoodRAM DDR3-1600 с пластинчатыми радиаторами без гребешков. В том случае, если память с высокими хитспредерами уже куплена, можно попытаться переместить вентилятор на противоположную сторону радиатора Mugen 3, направив воздушный поток внутрь корпуса. Кроме того, вентилятор можно подтянуть примерно на 1 см вверх, но в нашей ситуации этого было явно недостаточно.

Scythe Mugen 3

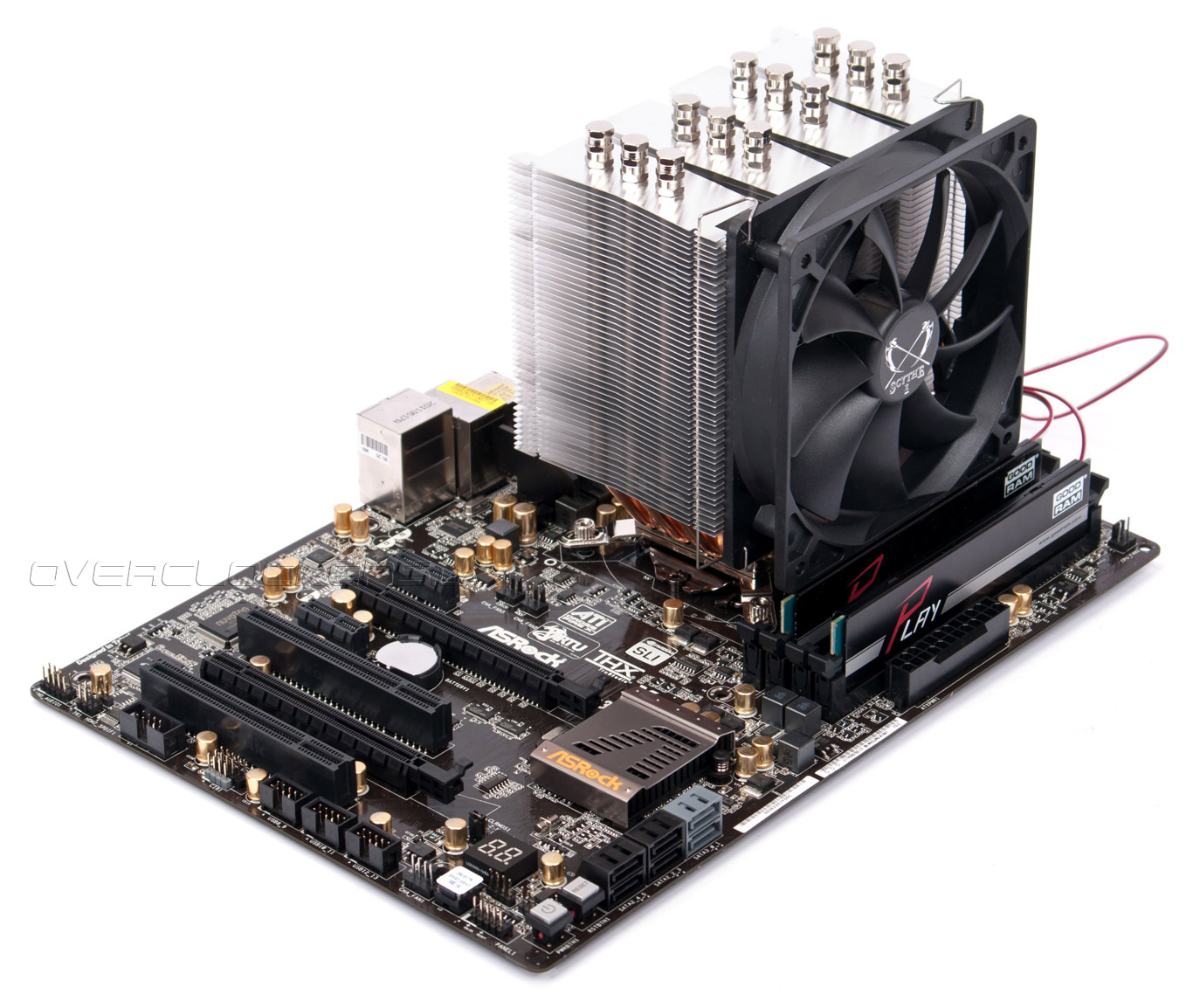

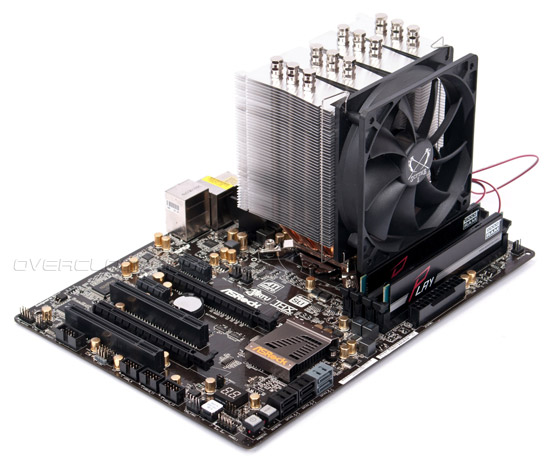

Система готова к тестированию:

Scythe Mugen 3


Участники тестирования

К сожалению, на момент проведения испытаний эффективности СО мы не располагали кулером Mugen 2 Rev.B, который мог бы точно указать на степень конкурентоспособности Scythe Mugen 3. Поэтому в соперники последнему был определен башенный кулер Prolimatech Megahalems Rev.B с вентилятором Nanoxia FX12-2000.

  Scythe Mugen 3 (SCMG-3000) Prolimatech Megahalems Rev.B
Разъем Intel LGA775/LGA1155/LGA1156/LGA1366, AMD AM2(+), AM3(+), FM1 Intel LGA775/LGA1156/LGA1366
Размеры радиатора, мм 130 x 83 x 158 130 x 74 x 158,7
Размеры радиатора с установленным вентилятором(-ами), мм 130 x 108 x 158 130 x 99 x 158,7
Вес радиатора, г 710 790
Вес радиатора с вентилятором(-ами), г 825 ~960
Количество пластин радиатора, шт. 48 (условно) 45
Толщина пластин, мм 0,3 0,5
Межреберное расстояние, мм 1,9 2
Модель вентилятора(-ов) Scythe SY1225SL12M-P
Размеры вентилятора(-ов), мм 120 x 120 x 25 Рассчитан на 120 x 120 x 25/120 x 120 x 38
Скорость вентилятора(-ов), об/мин 300 (±180) — 1600 (±160)
Поток воздуха, фут3/мин 14,7 — 88,11
Уровень шума, дБА 9,6 — 32,15
Наработка на отказ, ч 30000
Средняя стоимость в Украине, $ $58 ($13–14 вентилятор) $52


Тестовая конфигурация

Конфигурация стенда была следующей:
  • процессор: Intel Core i7-2600K (3,4@4,5 ГГц, 45х100, HT, Vcore — 1,4 В);
  • материнская плата: ASRock Z68 Extreme3 Gen3 (чипсет Intel Z68 Express);
  • память: GoodRAM GY1600D364L8/4GDC (2x2GB, DDR3-1600, 8-8-8-24-1T);
  • видеоадаптер: Inno3D GeForce GTX 560 Ti;
  • жесткий диск: Seagate ST3500418AS (500 ГБ, 7200 об/мин);
  • блок питания: Seasonic SS-600HM (600 Вт);
  • термоинтерфейс: Noctua NT-H1;
  • операционная система: Windows 7 Ultimate x64.
Сравнительное тестирование проводилось на открытом стенде при температуре в помещении 24°С. Процессор Core i7-2600K разгонялся с 3,4 до 4,5 ГГц путем повышения множителя до 45x; значение опорной частоты не регулировалось (100 МГц). Напряжение питания CPU составляло 1,4 В. Технологии Intel Hyper-Threading (многопоточность) и Enhanced SpeedStep (энергосбережение) были активированы.

Комплект оперативной памяти GoodRAM 2 x 2 ГБ DDR3-1600 функционировал в штатном режиме, с таймингами 8-8-8-24 и Command Rate 1T. Скорость вращения вентиляторов регулировалась многофункциональной панелью Scythe Kazemaster Pro KM03-BK. В ходе тестирования обоих кулеров использовалась термопаста Noctua NT-H1.

Система охлаждения Scythe Mugen 3 тестировалась с фирменным 120-мм вентилятором Slip Stream PWM в режимах 900/1100/1300/1550 об/мин. Ее оппонент — Prolimatech Megahalems Rev.B — работал в паре со 120-мм вентилятором Nanoxia FX12-2000, лопасти которого вращались со скоростью 900/1100/1300/1500 об/мин. Три из четырех режимов работы вентиляторов, как видим, полностью совпадали, а четвертый отличался весьма незначительно.

Прогрев процессора осуществлялся при помощи одной копии приложения LinX 0.6.4, с объемом задействованной памяти в 2048 МБ. Затем выдерживалась 20-минутная пауза, и снимались температурные показания в простое системы. Значения были получены из приложений CoreTemp 0.9.8 и AIDA64. Для получения наиболее достоверных показателей температур кулеры тестировались несколько раз.


Результаты тестирования

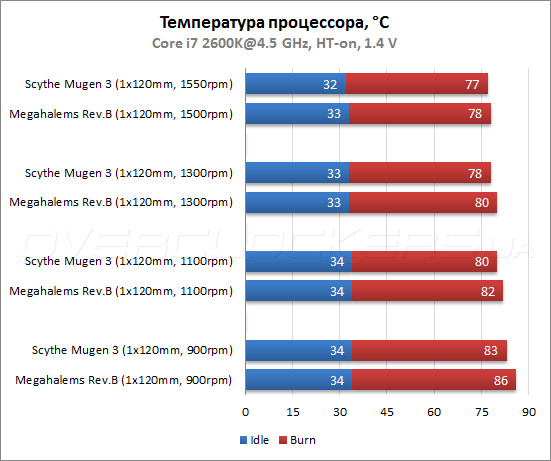

Итоговые результаты тестирования Mugen 3 и Megahalems Rev.B сгруппированы в зависимости от скорости вращения вентиляторов. Режимы 1550 об/мин для первого кулера и 1500 об/мин для второго стоят рядом.

Тестирование Scythe Mugen 3

Меньший вес — более чем на 100 грамм — не стал помехой для Scythe Mugen 3. Его преимущество над оппонентом наблюдается во всех четырех режимах тестирования. С увеличением интенсивности вращения вентилятора разрыв сокращается. Скорее всего, с заменой вентилятора на еще более производительный и шумный аналог (2000 об/мин и выше) разница в результатах Scythe Mugen 3 и Prolimatech Megahalems Rev.B нивелируется.


Выводы

Новый Scythe Mugen 3, под стать предшественнику Mugen 2, показывает более чем достойные результаты в своем классе. Разработка японских инженеров оказалась эффективнее весьма востребованной в последние годы системы охлаждения Prolimatech Megahalems. С учетом стоимости комплектного вентилятора Slip Stream PWM (в районе $13–14), Mugen 3 к тому оказался дешевле оппонента, который изначально поставляется без активного охладителя.

Свои лучшие качества Mugen 3 демонстрирует при малой интенсивности воздушного потока, однако нельзя сказать, что от увеличения частоты вращения штатного вентилятора нет никакого эффекта. С противоположной стороны радиатора есть место для второго «карлсона», но такой вариант малоосуществим, учитывая размеры цельной конструкции кулера.

Габариты Mugen 3 также накладывают определенные ограничения на высоту радиаторов модулей оперативной памяти. Ширина корпуса ПК для установки данного кулера, по нашим прикидкам, должна быть не менее 183 мм. Текущая цена системы охлаждения Scythe Mugen 3 на отечественном рынке составляет в среднем 470 гривен или 58 долларов США.



Оборудование для тестирования было предоставлено следующими компаниями:
  • 1-Инком — кулеры Scythe Mugen 3 и Prolimatech Megahalems Rev. B;
  • ASRock — материнская плата ASRock Z68 Extreme3 Gen3;
  • Eletek — многофункциональная панель Scythe Kazemaster Pro KM03-BK;
  • Intel — процессор Intel Core i7-2600K;
  • Noctua — термопаста Noctua NT-H1;
  • Syntex — блок питания Seasonic SS-600HM;
  • Wilk Elektronik — комплект памяти GoodRAM GY1600D364L8/4GDC.
