Scythe Mugen 3. Достойный сын Японии

В последние пару лет кулер Scythe Mugen 2 являлся одним из хитов продаж в сегменте систем охлаждения «подэлитного» уровня. Сегодня можно с полной уверенностью говорить о том, что японским специалистам удалось найти разумный компромисс между производительностью данного решения и его стоимостью для конечного потребителя. Однако даже самый успешный продукт со временем теряет долю привлекательности вместе с новизной и блеском первых презентаций, отчего появляется необходимость выпуска его преемника.

Этим летом Scythe представила Mugen 3 — модель с нативной поддержкой платформ Intel LGA1156/LGA1155 и столь же приятным внешним видом. Очевидно, это не последний Mugen в серии, о чем косвенно свидетельствует наличие в перечне актуальных предложений Scythe многократно доработанного Ninja. В частности, с выходом процессоров Core i7-3000 (Sandy Bridge-E) возникает необходимость в выпуске новой ревизии Mugen 3, с поддержкой LGA2011. Но все это пока только наши домыслы, поэтому приступим к изучению имеющегося кулера.

Scythe Mugen 3


Упаковка и комплектация

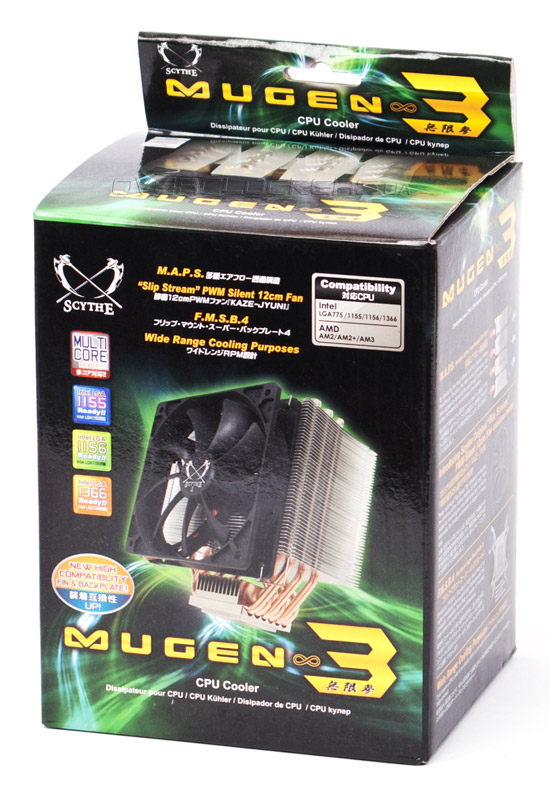

В переводе с японского слово mugen означает «бесконечность», «мечты», «фантазии». Сложно сказать, чем вызваны такие ассоциации — то ли очертания первого Mugen привиделись во сне кому-то из разработчиков, то ли конструкция проектировалась за обсуждением кавайных японок :) Так или иначе, все три системы охлаждения выглядят вполне прагматично и служат одной цели — отводу тепла с поверхности центральных процессоров. Mugen 3 поставляется в пестрой коробке с описанием на шести языках. С лицевой стороны приводится полный перечень совместимых платформ, с обратной — фото аксессуаров и ключевые спецификации кулера.

Scythe Mugen 3

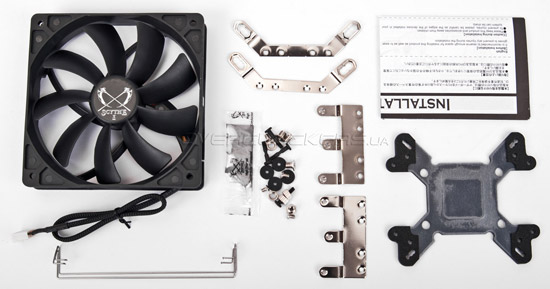

В данной модели Scythe отказалась от пластиковых защелок в пользу винтового крепления конструкции. На это указывает комплект поставки:
  • 120 мм вентилятор Scythe Slip Stream PWM;
  • проволочные скобы для фиксации вентилятора;
  • набор прижимных пластин для различных платформ;
  • набор мелких гаек и винтиков;
  • пакетик с фирменной термопастой;
  • универсальная усилительная пластина («бэкплейт»);
  • инструкция по установке.
Scythe Mugen 3

В некоторых случаях Mugen 3 позволяет закрепить с противоположной стороны радиатора второй 120-миллиметровый вентилятор, поэтому было бы приятно обнаружить внутри упаковки еще одну пару металлических скоб.


Внешний вид и конструкция радиатора

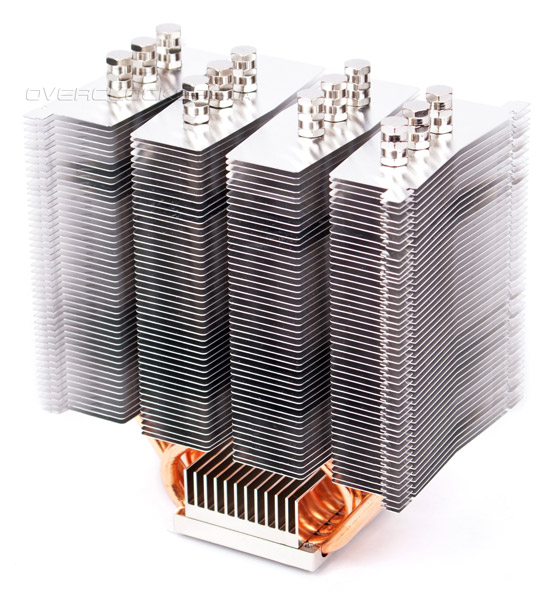

На первый взгляд, кулер кажется меньше Mugen 2, что подтверждается паспортными характеристиками: если высота и длина конструкции остались прежними относительно предшественника — 158 мм и 130 мм соответственно, — то ширина (глубина) Mugen 3 равна 108 мм вместе с предустановленным вентилятором против ~125 мм у Mugen 2. Некоторое уменьшение площади рассеивания отчасти компенсирует дополнительная шестая тепловая трубка. Таким образом, можно сделать вывод, что инженеры Scythe сделали ставку на высокую эффективность системы охлаждения при максимальной и близкой к таковой скорости вращения вентилятора.

Scythe Mugen 3

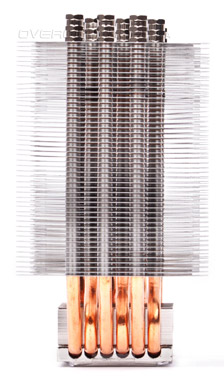

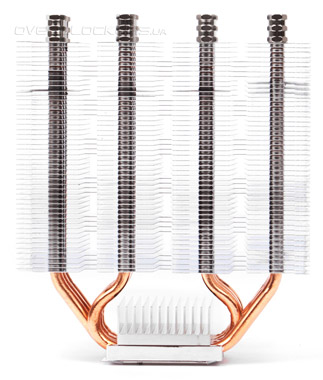

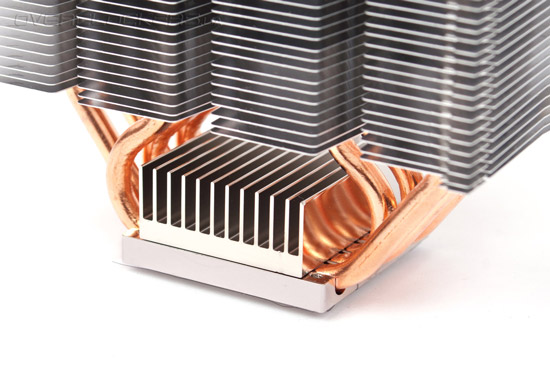

Конструкция Mugen 3 включает медное никелированное основание, шесть U-образных медных теплотрубок диаметром 6 мм, которые пронизывают массив алюминиевых ребер в шахматном порядке, и вспомогательный теплосъемник с обратной стороны подложки. Последний припаян к основанию прямо поверх тепловых трубок.

Scythe Mugen 3

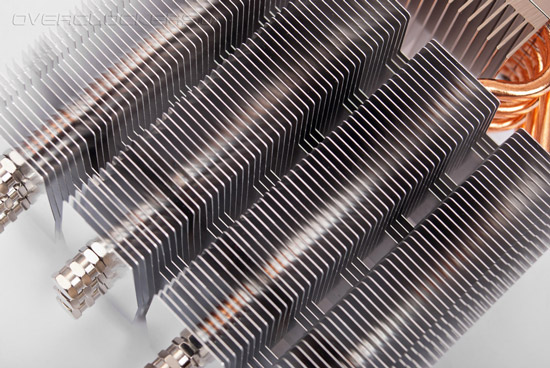

Неоднородность структуры радиатора хорошо иллюстрирует следующие снимки:

Scythe Mugen 3 Scythe Mugen 3

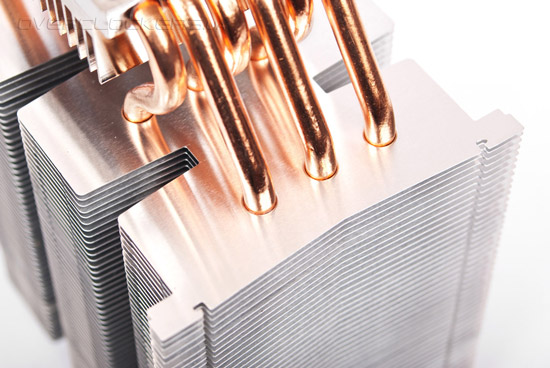

Для придания ему (радиатору) большей жесткости и уменьшения потерь воздушного потока, секции из четырех рядов отдельных пластин (которых также четыре) перемежаются с секциями из четырех цельных пластин, пронизанных всеми шестью тепловыми трубками. Общее количество ярусов радиатора — 48, а отдельных ребер — 120 шт. Толщина пластин равна 0,3 мм, расстояние между ними — 1,9 мм. Вес конструкции вместе с вентилятором составляет 825 г.

Scythe Mugen 3
Тепловые трубки поочередно пронизывают секции радиатора

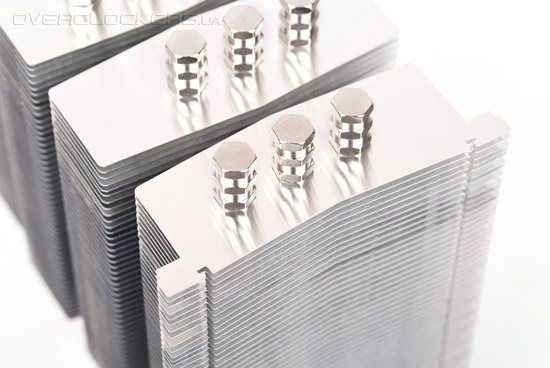

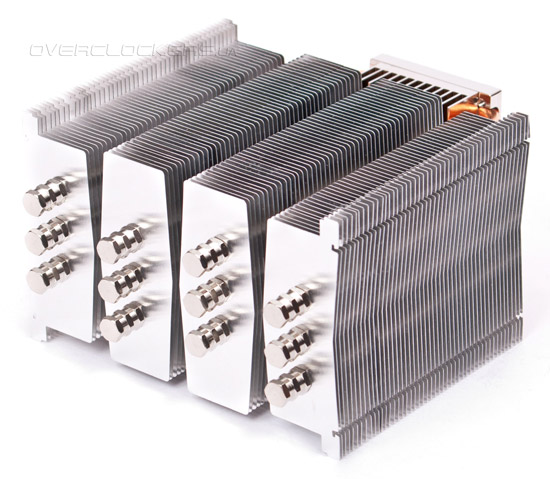

Scythe с японской щепетильностью относится к внешнему виду своих изделий: запаянные концы теплотрубок скрыты под декоративными алюминиевыми колпачками.

Scythe Mugen 3

Такое дизайнерское решение не требует больших затрат на реализацию, и немного странно, что основная масса разработчиков систем охлаждения игнорирует этот простой прием.

Scythe Mugen 3

Изначально контактная площадка Mugen 3, выступающая на пару миллиметров относительно довольно крупного основания, защищена пленкой от мелких царапин, которую следуюет снять перед установкой.

Scythe Mugen 3

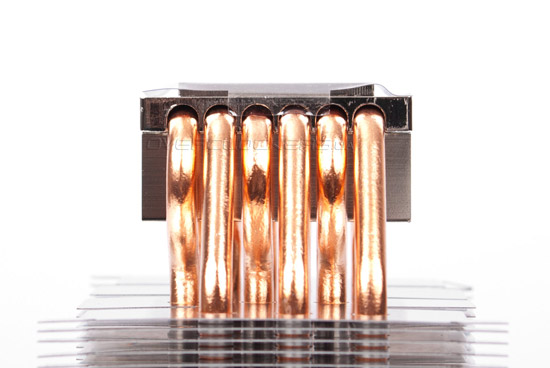

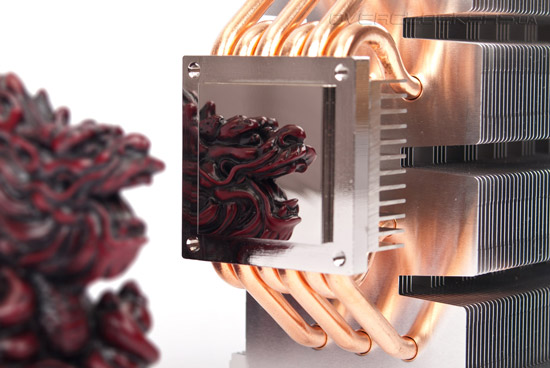

Тепловые трубки помещены в отдельные желобки и тщательно пропаяны. Часть тепла отводит дополнительный радиатор. Хотя контактная поверхность кулера отполирована до зеркального состояния, при ближайшем рассмотрении видны следы от фрезы.

Scythe Mugen 3

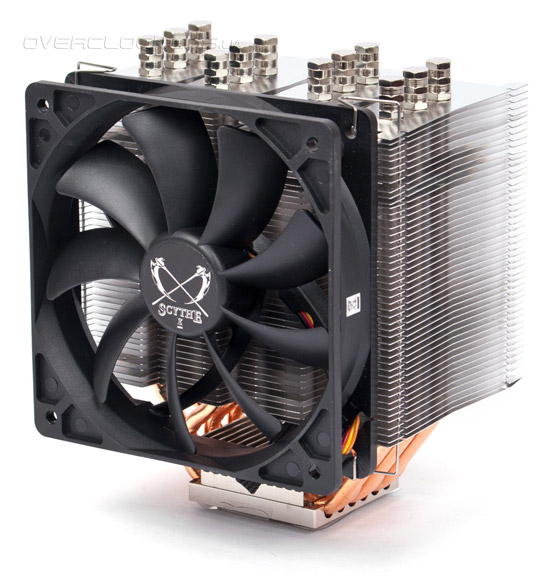

Если второй Mugen поставлялся совместно с вентилятором на 1300 об/мин, то его «наследник» образца 2011 года снабжен более производительным аналогом на 1600 об/мин. Методом ШИМ-регулировки частототу вращения лопастей можно снизить примерно до трехсот в минуту.

Scythe Mugen 3

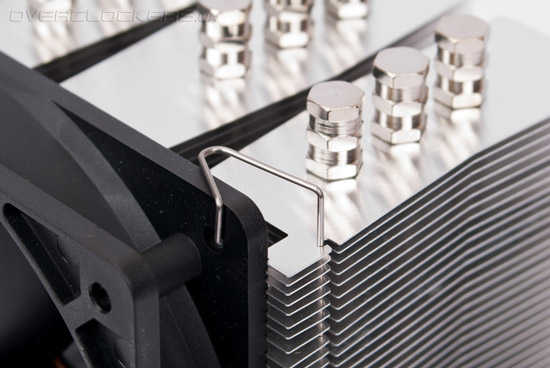

Девятилопастная модель Slip Stream PWM (Scythe SY1225SL12M-P) основана на подшипнике скольжения. Ее размеры стандартны — 120 x 120 x 25 мм. Как уже было упомянуто выше, вентилятор крепится к радиатору с помощью проволочных скоб.

Scythe Mugen 3

Разъем подключения к материнской плате — четырехконтактный.
Как же магична в своей красоте тишина...
