Обзор системы жидкостного охлаждения Enermax AquaFusion 240

Установка

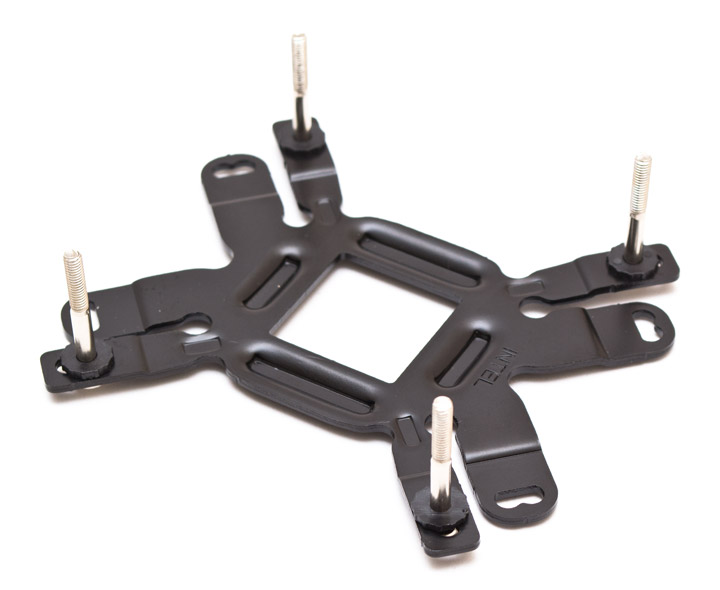

Монтаж Enermax Aquafusion 240 осуществлялся на процессорный разъем Intel LGA1151. В начале нужно было собрать усилительную пластину, вставив в нее четыре металлических шпильки с резьбой и зафиксировав из пластиковыми накладками, чтобы не выпадали. Обратите внимание, что хотя разъем Intel LGA775 и не упоминается среди совместимых, судя по расположению крепежных отверстий на пластине, никаких препятствий для установки на него этой СВО нет.

Enermax AquaFusion 240

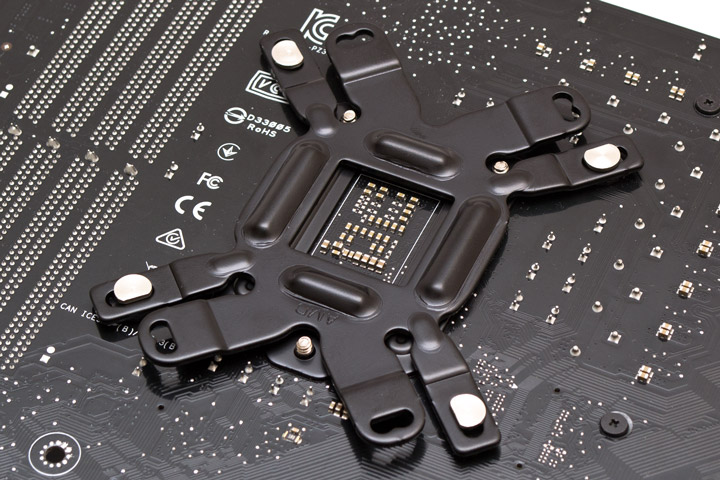

Затем вставляем усилительную пластину в сборе с обратной стороны материнской платы.

Enermax AquaFusion 240

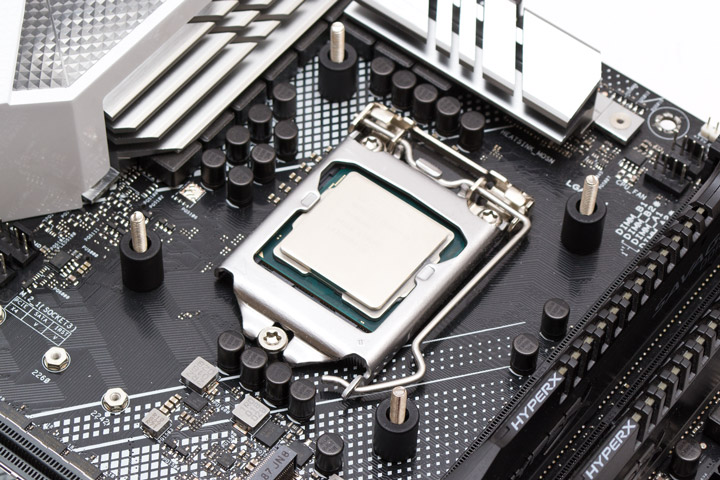

И снова одеваем на шпильки фиксирующие пластиковые стойки. Стойки имеют сужение, с одной стороны, если одеть их другой — держаться не будет.

Enermax AquaFusion 240

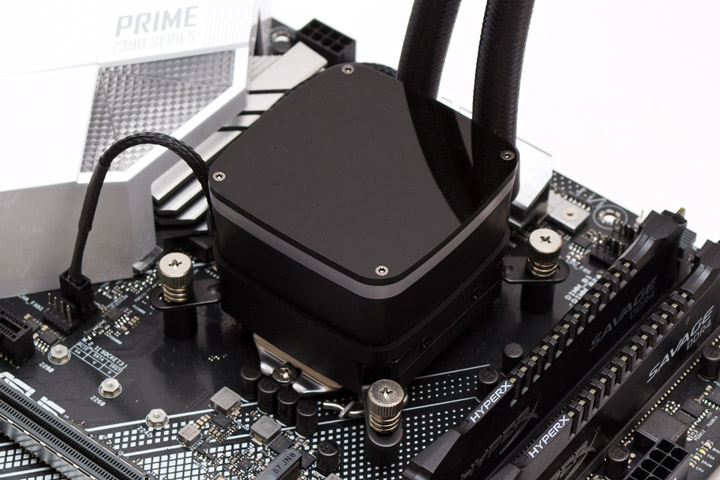

Наносим термоинтерфейс, ставим водоблок и привинчиваем его подпружиненными винтами к стойкам до упора. Если хотите, чтобы надпись Enermax сверху располагалась горизонтально, то шланги должны стоять со стороны оперативной памяти. Система после установки никак не мешает другим компонентам на материнской плате.

Enermax AquaFusion 240

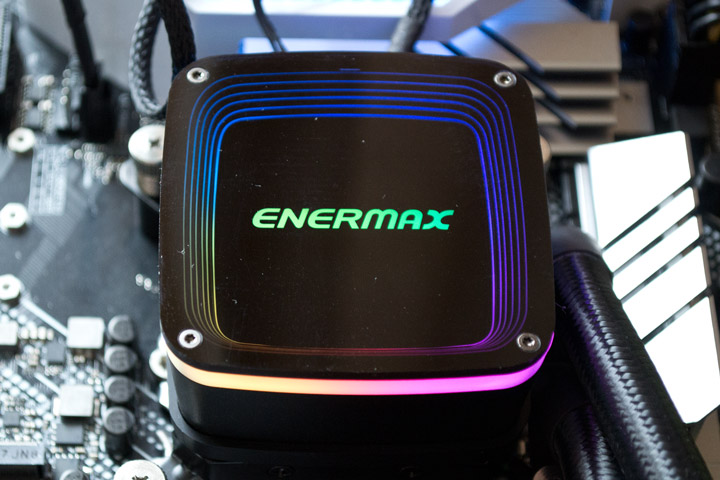

Подсветка Aurabelt на водоблоке выглядит вполне симпатично.

Enermax AquaFusion 240

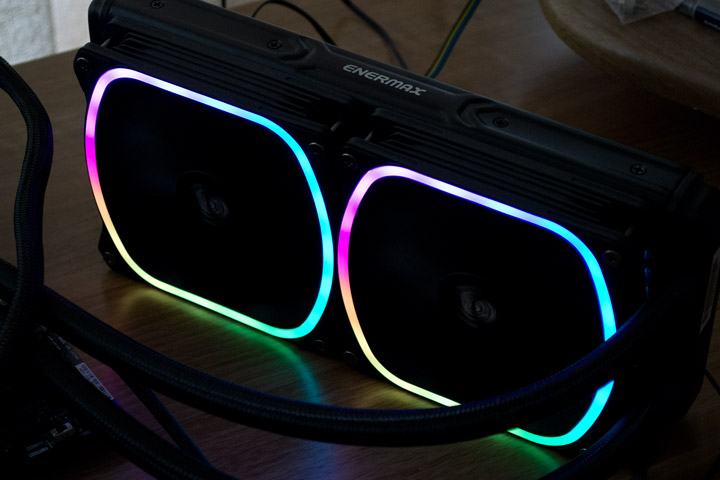

Контур вентиляторов тоже подсвечивается неплохо. Жаль лишь что фотография не передает всей красоты в полной мере.

Enermax AquaFusion 240

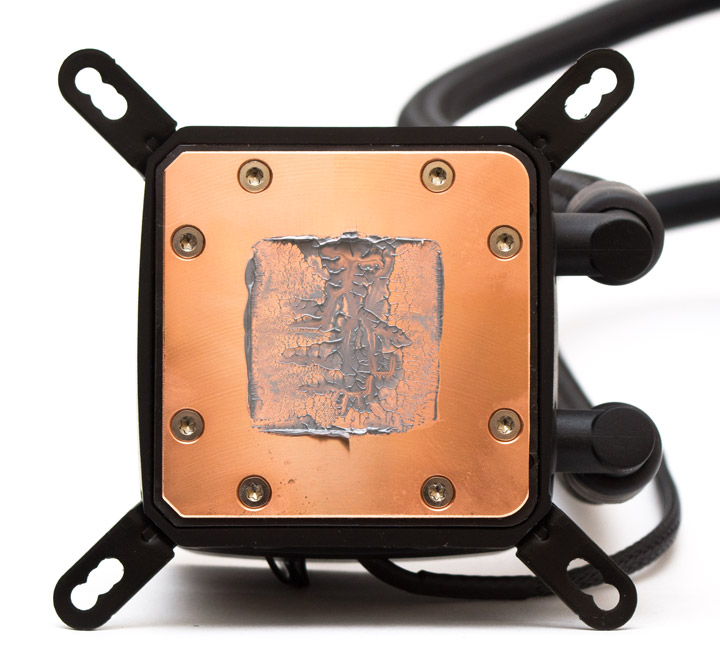

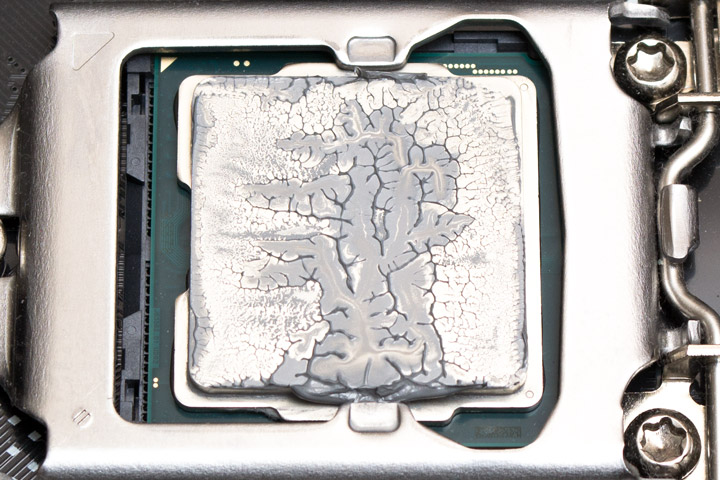

Так выглядит отпечаток на подошве водоблока и на процессоре. Как видим, по центру действительно есть равномерно выраженная выпуклость.

Enermax AquaFusion 240Enermax AquaFusion 240

Технические характеристики

Эффективность отвода тепла системой жидкостного охлаждения Enermax Aquafusion 240 сравнивалась с NZXT Kraken X72 (за неимением под рукой другого СВО) и лучшим в своем классе воздушным кулером Noctua NH-U12A.

Техническая характеристика Enermax Aquafusion 240 (ELC-AQF240-SQA) NZXT Kraken X72 Noctua NH-U12A
Страница продукта enermaxeu.com nzxt.com noctua.at
Совместимость с процессорными разъемами Intel LGA 115x/1366, Intel LGA 2011/2011-v3/2066, AMD AM4/AM3(+)/AM2(+)/FM2(+)/FM1 Intel LGA 115x/1366/, Intel LGA 2011/2011-v3/2066, AMD TR4 / AM4 / AM2(+)/AM3(+)/FM1/FM2(+) Intel LGA115x, 2011, 2066, AMD AM4, AM3(+), AM2(+), FM1, FM2(+)
Размеры радиатора (ДхШхВ), мм 274х120х27 394х120х27 125х58х158
Размеры вентилятора (ДхШхВ), мм 2 шт 120х120х25 3 шт 120х120х25 120х120х25
Материал радиатора и конструкция Алюминиевый двухсекционный водяной радиатор с ребрами ленточного типа Алюминиевый трехсекционный водяной радиатор с ребрами ленточного типа Вертикальный радиатор из алюминиевых пластин, нанизанных на 7 медных тепловых трубок диаметром 6 мм, расположенных U-образно. Тепловые трубки имеют сплошное медное основание. Вся конструкция никелирована, соединения пропаяны
Вес радиатора, г 600 793 760
Количество пластин радиатора, шт. 90 283 50
Толщина пластин, мм 0,2 0,2 0,5
Межреберное расстояние, мм 1,3 1,5 2
Расчетная площадь радиатора, см² ~2 535 ~8 422 ~ 7 250
Размер водоблока, (ДхШхВ), мм 69х69х55 80х80х53
Материал водоблока Пластмассовый корпус с медным основанием Пластмассовый корпус с медным основанием
Скорость помпы при 12В, об/мин 3100 1600 ~ 2800 (+/- 300)
Пиковое энергопотребление помпы, Вт: 11,4 13,5
Модель вентилятора Enermax USCQARGB12P-AQF NZXT Aer P120 (RF-AP120-FP) 2 x Noctua NF-A12x25 PWM
Скорость вращения вентилятора, об/мин 500 ~ 2000 (+/– 10%) с ШИМ 500 ~ 2000 (+/– 300) с ШИМ 450 ~ 2000 с ШИМ
Воздушный поток, м³/ч 66,26 ~ 135,58 31,06 ~ 124,22 102,1 (84,5 с L.N.A.)
Уровень шума вентилятора, дБ (А) 17 ~ 32,6 21 ~ 36 22,6 (18,8 с L.N.A.)
Статическое давление, мм воды 0,67 ~ 3,6 0,18 ~ 2,93 2,34 (1,65 с L.N.A.)
Количество и тип подшипника вентилятора Гидродинамический подшипник (Fluid dynamic bearing) SSO2 (Гидродинамический подшипник с магнитной стабилизацией)
Время наработки на отказ вентилятора, час 100 000 60 000 150 000
Номинальное напряжение вентилятора, В 12 12 12
Сила тока вентилятора, А 0,95 0,32 0,14
Пиковое энергопотребление вентилятора, Вт 11,4 3,84 1,68
Дополнительные особенности ARGB подсветка рамок вентиляторов и крышки водоблока, контроллер для ARGB-подсветки в комплекте 8-ми секционная RGB подсветка водоблока и логотипа NZXT, ПО CAM для мониторинга параметров ПК, управления помпой, вентиляторами и подсветкой Два понижающих максимальные обороты переходника
Средняя стоимость, $ ~140 ~280 ~145

Тестовый стенд

Для тестирования эффективности системы жидкостного охлаждения Enermax Aquafusion 240 использовался стенд на базе платформы Intel LGA1151 в следующей конфигурации:

  • процессор: Intel Core i5-9600K (3,7@4,6 ГГц, 1,270 В);
  • материнская плата: ASUS Prime Z390-A (Intel Z390);
  • память: HyperX Savage HX424C12SBK2/16 (2x4 ГБ, DDR4-2133, 15-15-15-36-2Т, 1,20 В);
  • системный накопитель: GoodRAM C100 Series 120GB (SSDPR-C100-120, 120 ГБ, SATA 6Gb/s);
  • блок питания: be quiet! Dark Power Pro 10 (550 Вт);
  • контроллер вентиляторов: Noctua NA-FC1;
  • термопаста: Noctua NT-H1.

Тестирование систем охлаждения производилось на открытом стенде в горизонтальном положении материнской платы при постоянной температуре 28 градусов Цельсия в помещении. Для прогрева центрального процессора использовался стресс-тест LinX 0.7.3 (AVX) с 6144 МБ выделенной памяти в течение 10 минут. Минимальная температура измерялась спустя десять минут простоя системы без нагрузки. На графике отображен максимальный среди всех ядер температурный результат. Для мониторинга температур процессора использовалась программа Real Temp GT 3.70.

Для измерения уровня звукового давления, использовался шумомер UNI-T UT352. Все замеры производились в тихом помещении без посторонних источников звука. Шумомер располагался на расстоянии 10 мм от переднего подшипника системы охлаждения, смонтированной на материнскую плату. Уровень фонового шума составлял 33 дБ (А).

Результаты тестирования

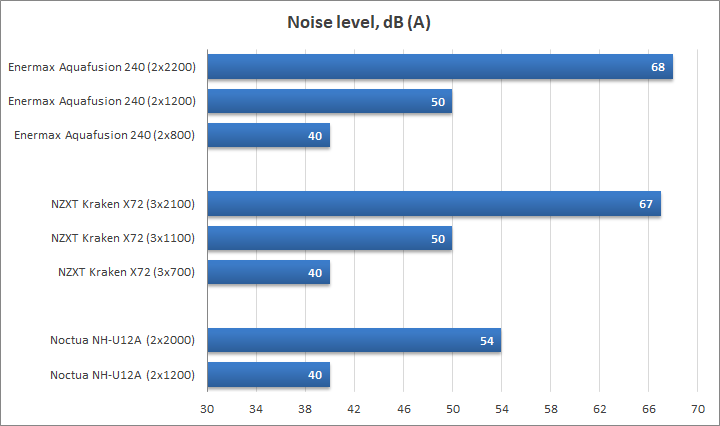

Системы охлаждения сравнивались между собой по соотношению уровня шума к общей эффективности. Все системы охлаждения были опробованы в бесшумном режиме работы 40 дБ (А), на средних и на максимальных скоростях вращения вентиляторов.

Enermax AquaFusion 240

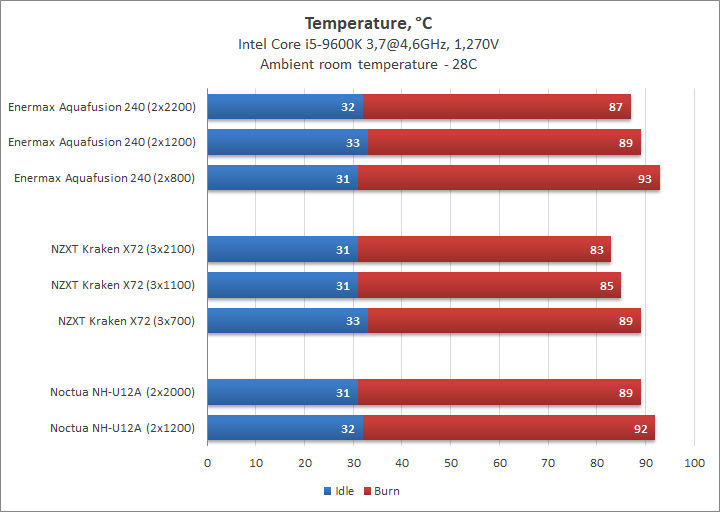

Посмотрим на график температур для каждого уровня шума.

Enermax AquaFusion 240

Тест на процессоре с тепловым пакетом в 170 ватт показал, что именно это значение является предельным на платформе Intel LGA1151 для Enermax Aquafusion 240. Даже завывая вентиляторами на максимальных оборотах испытуемый уступил трехсекционному NZXT Kraken X72 четыре градуса во всех режимах работы. Впрочем, учитывая разницу в размерах и стоимости двух систем СВО это разрыв не выглядит столь уж существенным. Кроме того, разгон пропеллеров Aquafusion 240 с относительно негромких 1200 об/мин до 2200 об/мин дает выигрыш всего в 2 градуса, а значит и смысла раскручивать крыльчатку лишний раз нет, радиатор и так продувается нормально. В сравнении с Noctua NH-U12A герой данного обзора выглядит лучше на повышенных оборотах, и чуть хуже на пониженных. Другими словами, что по мощности, что по стоимости, что по уровню шума между ними наблюдается паритет. Но стоит отметить, что Enermax Aquafusion 240 порадует своего владельца бесшумной работой помпы и достаточно тихими на пониженных оборотах вентиляторами, чем может похвастать далеко не каждая необслуживаемая СВО.

Выводы

Enermax Aquafusion 240 представляет собой удачную систему жидкостного охлаждения. Она простая в установке, достаточно тихая за счет хорошей помпы и приличных вентиляторов, обладает высоким для своего класса уровнем эффективности (аналогичным лучшему воздушному кулеру Noctua NH-U12A, а это отличный показатель, учитывая одинаковую стоимость), и в качестве бонуса имеет ARGB-подсветку водоблока и рамок вентиляторов. Существенных недостатков в данной модели мне обнаружить не удалось. Можно придраться, конечно, к выпуклому основанию водоблока, но не факт, что это как-то сказывается на производительности системы в целом. Отдельно можно отметить обилие проводов подсветки, но это уже личная неприязнь. Если бы данная СВО была лишена подсветки вообще и оценивалась за счет этого дешевле, то было бы еще лучше.

Enermax Aquafusion 240 можно рекомендовать тем, кто ищет нормальную светящуюся альтернативу воздушному кулеру за меньшую стоимость, чем аналоги из серии NZXT Kraken X.
