Cogage TRUE Spirit и три «альпийских» кулера Alpenfoehn Gletscherspalte, Gross Clockner и Brocken против Thermalright Ultra-120 eXtreme

Вопрос охлаждения компьютерных компонентов летом становится актуален как никогда, особенно, когда за окном градусник зашкаливает за 30 °C даже в тени. И в эту пору пора задуматься об апгрейде своей системы охлаждения, чтобы улучшить температурный режим процессора в разгоне. Данный материал поможет вам немного определиться в огромном разнообразии воздушных систем охлаждения для центральных процессоров и познакомит вас с новичками на нашем рынке.

В этой статье мы изучим «младшего» брата популярного суперкулера Thermalright Ultra-120 eXtreme под названием Cogage TRUE Spirit и тройку кулеров от немецкой компании Alpenfoehn (в оригинале Alpenföhn). Обе компании только начинают осваивать наш рынок. И если первая, Cogage, уже известна нам из новостной ленты как дочерний брэнд все той же компании Thermalright, то немецкий производитель не имеет пока еще никакой известности у наших потребителей.


Cogage TRUE Spirit

Кулер TRUE Spirit поставляется в картонной коробке с окошком, через которое виден радиатор. Cogage в общем-то и не скрывает свою родословную и прямо на коробке мы видим надпись «Cooled by Thermalright».

Кулер Cogage TRUE Spirit Кулер Cogage TRUE Spirit

Сам кулер располагается в еще одной картонной коробке, трубки его зафиксированы в специальных отверстиях, а основание закреплено в картонном каркасе с помощью стяжки.

Кулер Cogage TRUE Spirit

В нижнем отсеке этой упаковки сложен весь небогатый комплект, аксессуары для крепления упакованы в запаянный пакетик.

Кулер Cogage TRUE Spirit

Кулер Cogage TRUE Spirit

Комплектация следующая:
  • кретсовина с защелками для установки кулера на Socket LGA 1366;
  • две скобы для крепления вентилятора;
  • виброгасящие резиновые прокладки под вентилятор;
  • термопаста Thermalright;
  • наклейка с логотипом Cogage;
  • инструкция.
Надо отметить, что кулер TRUE Spirit поставляется в двух вариантах: с креплением только для Socket LGA 1366 и с дополнительным креплением для Socket LGA 775. Наш кулер относится как раз к первому, более дешевому варианту поставки, ведь за наличие крепления для Socket LGA 775 вам придется доплатить еще 3 доллара.

С первого взгляда сразу же видно сходство Cogage TRUE Spirit с Thermalright Ultra-120 eXtreme. Такая же башенная конструкция с загнутыми уголками пластин радиатора, вот только тепловых трубок уже не шесть, а четыре.

Кулер Cogage TRUE Spirit

Если же поставить рядом с TRUE Spirit и своего прототипа, то видно, что новичок кроме двух трубок немного уменьшился в размерах. Толщина радиатора стала меньше, а количество пластин сокращено с 52 у Ultra-120 eXtreme до 48 у TRUE Spirit. В итоге размеры кулера уменьшились с 132 х 156 х 63 мм до 133 х 156 х 38 мм. Соответственно уменьшился и вес, с 790 грамм у Ultra-120 eXtreme до 670 грамм у TRUE Spirit.

Кулер Cogage TRUE Spirit

Кулер Cogage TRUE Spirit

Кулер Cogage TRUE Spirit

На верхней пластине по традиции красуется логотип компании, только уже другой. Перфорированных отверстий в пластинах нет. Тепловые трубки, как и в прототипе, пронизывают пластины радиаторы с небольшим смещением, чтобы более равномерно распределить по ним тепловую нагрузку.

Кулер Cogage TRUE Spirit

Сбоку на пластинах есть круглые отверстия, за которые цепляются скобы, фиксирующие вентилятор. Как видно на фото выше, такие отверстия предусмотрены для двух вентиляторов.

Основание состоит из двух половин, в желобках которых и лежат тепловые трубки. Желобки тщательно подогнаны под размер трубок, место соединения пропаяно (на трубках видны капли припоя).

Кулер Cogage TRUE Spirit

Основание достаточно ровное без характерных выпуклостей, что порою присуще кулерам Thermalright. Обработано оно тщательно и только под определенным углом можно заметить едва различимые концентрические окружности, напоминающие след фрезы. Подобный след обработки основания заметен и у Ultra-120 eXtreme, где он более выражен.

Кулер Cogage TRUE Spirit

Вентилятор CGG 1212PSL подключается четырехштырьковым разъемом и рассчитан на 1800 оборотов в минуту. Кстати, в характеристиках кулера указано, что рабочий диапазон от 1000 до 1500 об/мин (создавая воздушный поток от 33 до 65,5 CFM) с погрешностью 15%. Так что производитель, возможно, немного лукавит, оставляя небольшой не задекларированный запас. Согласно же мониторингу максимальные обороты составляли примерно 1680 об/мин. Согласно спецификациям уровень шума на минимальных оборотах равен примерно 19,6 дБ, а на максимальных — 37,4 дБ. Крыльчатка вентилятора выполнена из прозрачного пластика желтого цвета, без подсветки.

Кулер Cogage TRUE Spirit

Крепится вентилятор к радиатору скобами, которые, как было сказано выше, концами продеваются в отверстия пластин, а острым изгибом вставляются в крепежные отверстия вентилятора. По сравнению с креплением у Ultra-120 eXtreme (первых ревизий) скобы TRUE Spirit фиксируют вентилятор надежнее, благодаря и более острому углу изгиба скобы, и более надежному креплению за радиатор. Для борьбы с вибрацией предназначены две тонкие резиновые полоски, которые наклеиваются на радиатор на то место, где с ним контактируют ребра каркаса вентилятора.

Кулер Cogage TRUE Spirit

С установленным вентилятором кулер выглядит следующим образом:

Кулер Cogage TRUE Spirit

Как вы наверное заметили на фото, к материнской плате кулер крепится крестовиной с традиционными защелками, такое же крепление предусмотрено и для Socket LGA 775. На фоне более дорогого Ultra-120 eXtreme, который крепится к бэкплейту винтами с пружинами, такая простая и не самая удобная система крепления является минусом. Хотя с другой стороны, у защелок есть одно преимущество — при достаточной сноровке кулер можно установить на материнскую плату, не вынимая ее из корпуса. Поскольку мы тестировали кулеры на Core 2 Quad, то для крепления воспользовались комплектом от Thermalright.

Кулер Cogage TRUE Spirit

Кулер тестировался внутри корпуса без вентилятора на задней стенки, с ним, на 1000 об/мин родного вентилятора и при максимальных его оборотах. Все эти нюансы нашего тестирования вы сможете прочитать ниже, в соответствующем разделе нашей статьи.

Alpenfoehn Gletscherspalte

Обзор продукции компании Alpenfoehn мы начнем с модели, немного напоминающей по конструкции популярный в прошлом Thermaltake Big Typhoon.

Кулер Alpenfoehn Gletscherspalte Кулер Alpenfoehn Gletscherspalte

Кулер поставляется в картонной коробке с окошком и пластиковой ручкой для переноски. На коробке можно заметить изображение горной заснеженной вершины, что является отличительной чертой упаковок почти всех кулеров данной компании, само название которой, Alpenfoehn, можно перевести как «альпийский ветер».

Комплект поставки этого кулера включает:
  • универсальная пластина-бэкплейт;
  • универсальная прижимная пластина;
  • четыре стойки;
  • набор винтов;
  • ключ-шестигранник;
  • тюбик термопасты;
  • инструкция.

Кулер Alpenfoehn Gletscherspalte

Конструкция кулера напоминает бутерброд из двух половинок радиатора, между которыми расположен продувающий вентилятор. Сам производитель на сайте подобную конструкцию так и называет — sandwith-design.

В основе всей конструкции лежат шесть тепловых трубок диаметром 6 мм. Четыре из них пронизывают верхнюю секцию радиатора. Нижняя секция состоит из двух раздельных частей, каждая из которых держится на двух изогнутых концах одной тепловой трубки. Нижние маленькие секции состоят из 23 пластин, большая секция из 58. Расположение вентилятора внутри между секциями имеет определенный смысл, ведь таким образом даже на минимальных оборотах радиатор будет хорошо продуваться. Поскольку вся конструкция расположена параллельно материнской плате, то вентилятор будет обдувать и околосокетное пространство. Габариты Gletscherspalte составляют 140 х 144 х 133 мм при весе в 761 грамм.

Кулер Alpenfoehn Gletscherspalte

Кулер Alpenfoehn Gletscherspalte

Кулер Alpenfoehn Gletscherspalte

Кулер Alpenfoehn Gletscherspalte

Кулер Alpenfoehn Gletscherspalte

Медное основание, на которое наклеена защитная наклейка, довольно большое, что тоже чем-то роднит кулер с Big Typhoon.

Кулер Alpenfoehn Gletscherspalte

К сожалению, Gletscherspalte унаследовал от своего аналога Thermaltake и некоторые недостатки. В первую очередь это касается «висящих в воздухе» тепловых трубок.

Кулер Alpenfoehn Gletscherspalte

Трубки контактируют с основанием лишь нижней своей частью. И хоть основание имеет желобки, но изгиб трубок исключает их контакт по всей площади основания. Сверху трубки прижаты обычной плоской пластиной с минимальной площадью контакта. Так что между трубками зияют пустоты, да и сверху они по большей части открыты.

После снятия наклейки с основания на нем остался большой липкий отпечаток, который легко стерся, и при установке кулера необходимо следить, чтобы не оставалось следов от клея.

Кулер Alpenfoehn Gletscherspalte

Качество обработки основания такое же, как и у Big Typhoon, что видно невооруженным взглядом.

Кулер Alpenfoehn Gletscherspalte

Родной вентилятор диаметром 120 мм и высотой 25 мм не имеет никаких опознавательных знаков кроме характерной эмблемы в виде горы. Максимальные обороты его составляют 1300 об/мин при уровне шума 23 дБ и потоке в 75,5 m3/h. Крепится вентилятор скобами и при желании заменить его на что-то более производительное будет не трудно, для любителей же тишины — этот в самый раз, ведь в работе он на фоне остальных участников нашего тестирования очень и очень тихий.

Кулер совместим со всеми платформами AMD, начиная от Socket 754 и заканчивая Socket AM2/AM3. Естественно поддерживается и Socket LGA775, а вот поддержка нового Socket LGA1366 есть только в отдельном варианте поставки. Универсальная усилительная пластина имеет отверстия для любого процессорного разъема.

Кулер Alpenfoehn Gletscherspalte

С лицевой стороны платы пластина прикручивается обычными винтами к четырем столбикам-подставкам, а уже к ним прикручивается фиксирующая пластина, прижимающая кулер к процессору. С этой стороны уже используются винты с головкой под ключ-шестигранник, который идет в комплекте.

Кулер Alpenfoehn Gletscherspalte

Кулер Alpenfoehn Gletscherspalte

Для установки кулера конечно придется повозиться, особенно орудуя маленьким ключом среди трубок и элементов материнской плате, но зато сама система крепления очень надежная и обеспечивает сильный прижим к крышке процессора.

Внутри корпуса кулер смотрится следующим образом.

Кулер Alpenfoehn Gletscherspalte

Alpenfoehn Gross Clockner

Кулер Gross Clockner (в оригинале Groß-Clock'ner) выполнен уже по башенной конструкции.

Кулер Alpenfoehn GroB Clockner Кулер Alpenfoehn GroB Clockner

Комплектация следующая:
  • пластина-бэкплейт;
  • крепежная пластина;
  • набор винтов;
  • ручной регулятор оборотов;
  • две скобы для установки вентилятора;
  • термоинтерфейс liquid metal pad;
  • инструкция.

Кулер Alpenfoehn GroB Clockner

К кулеру сразу же прикручена рамка с защелками и для установки на материнские платы AMD никаких дополнительных приспособлений не нужно. Поэтому в комплекте идет лишь крепеж под Socket LGA 775. Если вы планируете установку этого кулера на Core i7, то вам стоит обратить внимание на вариант поставки с дополнительным креплением под Socket LGA1366, который отличается чуть более высокой ценой. Также стоит отметить наличие в комплекте высокоэффективного интерфейса liquid metal, аналога «жидкого» металла, только в данном случае он представляет из себя тонкую пластинку наподобие фольги.

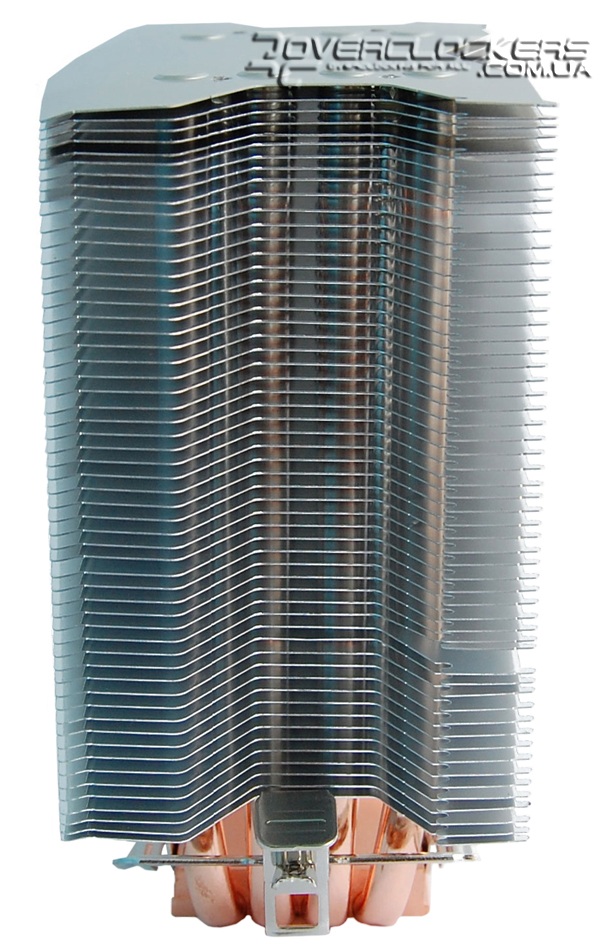

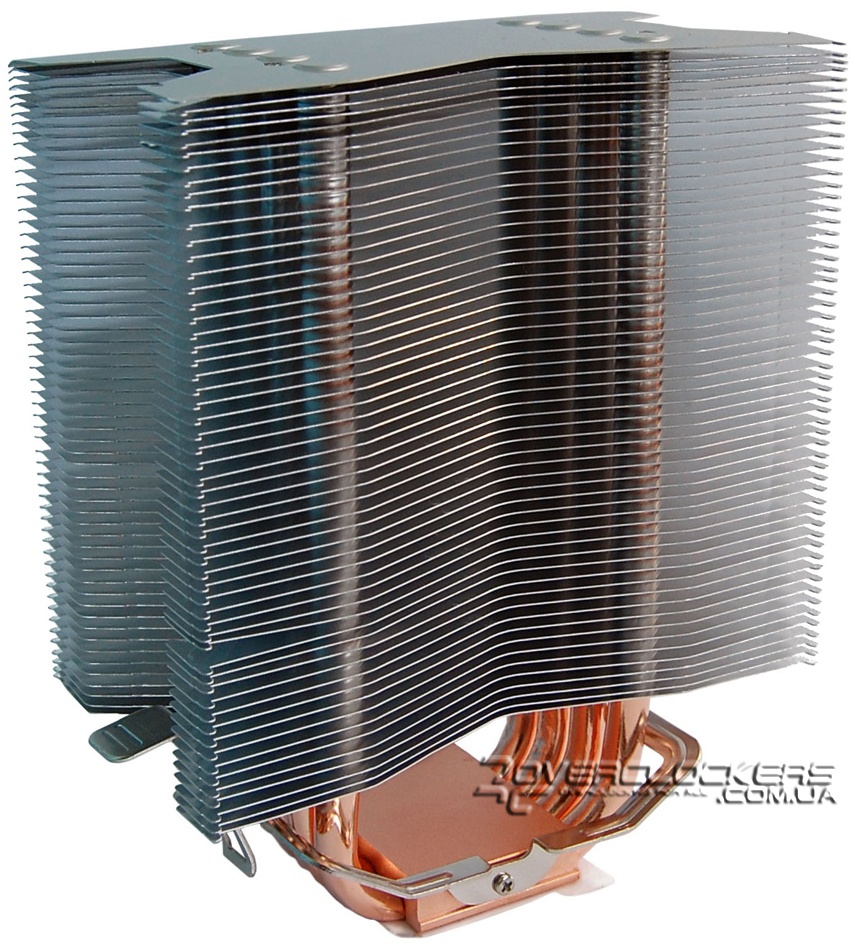

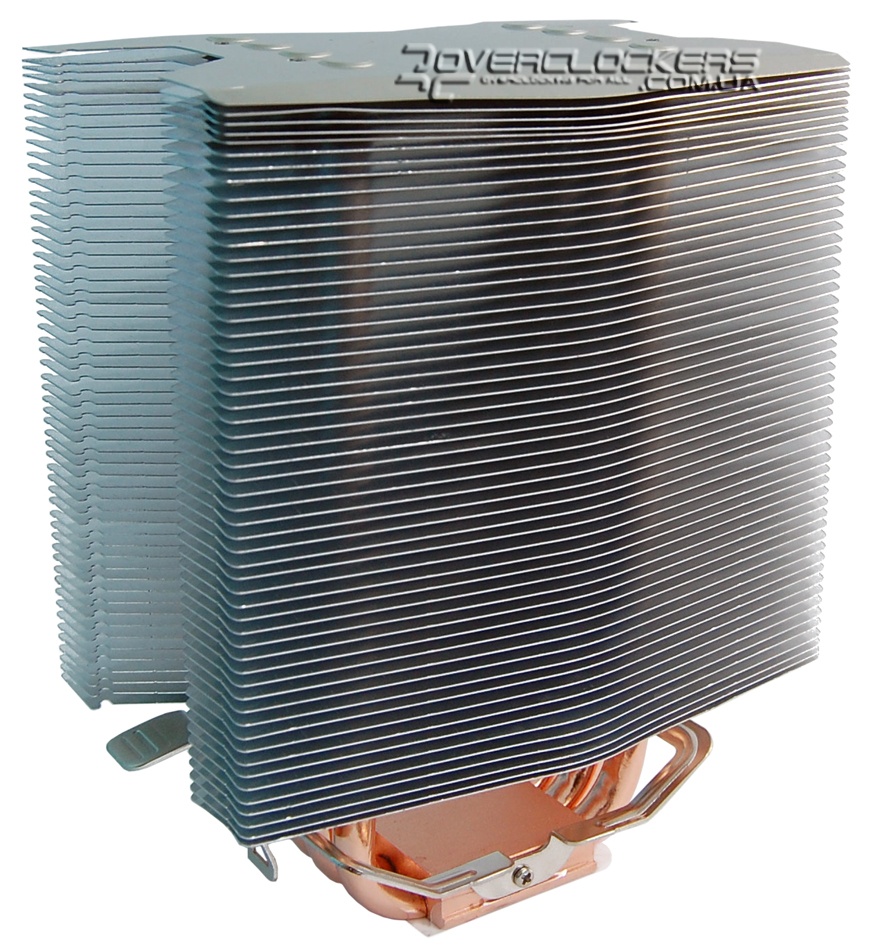

Радиатор имеет специфичную форму с выемками по бокам, что сделано с целью освободить доступ к защелкам системы крепления. С задней стороны пластины имеют выпуклую заостренную форму, да и небольшие пазы для установки вентилятора имеются в радиаторе лишь с одной стороны, что исключает возможность установки второго вентилятора. А второй вентилятор данному кулеру, возможно бы, и не помешал, ведь он выполнен по технологии HDT (heatpipe direct touch), т.е. его тепловые трубки напрямую контактируют с крышкой процессора, следовательно, и эффективность его должна находиться на высоком уровне.

Кулер Alpenfoehn GroB Clockner Кулер Alpenfoehn GroB Clockner


Кулер Alpenfoehn GroB Clockner Кулер Alpenfoehn GroB Clockner

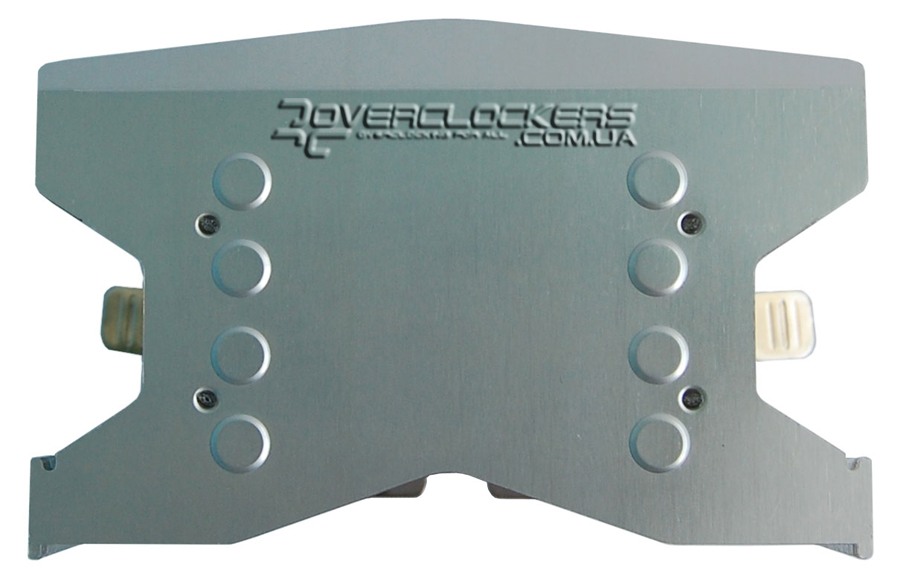

Также верхние пластины радиатора имеют небольшой изгиб вниз. И что интересно, из 56 пластин верхние 5 скорее всего совсем и не контактируют с тепловыми трубками. Во-первых, трубки вверху запаяны и в любом случае имеют сплющенную форму, на которую пластину не надеть, а во-вторых, эти верхние пластины расположены вплотную друг к другу и тела трубки между ними не видно. В общем-то, эта ситуация для таких кулеров, когда верх закрыт декоративной крышкой, полностью накрывающей трубки, вполне типичная.

Кулер Alpenfoehn GroB Clockner

Габариты Gross Clockner составляют 125 х 104 х 155 мм при весе в 778 грамм.

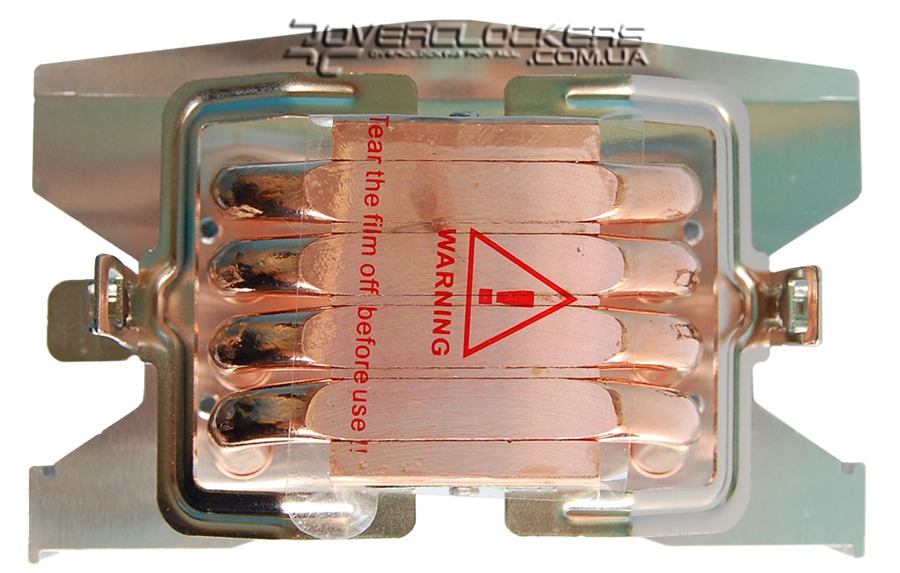

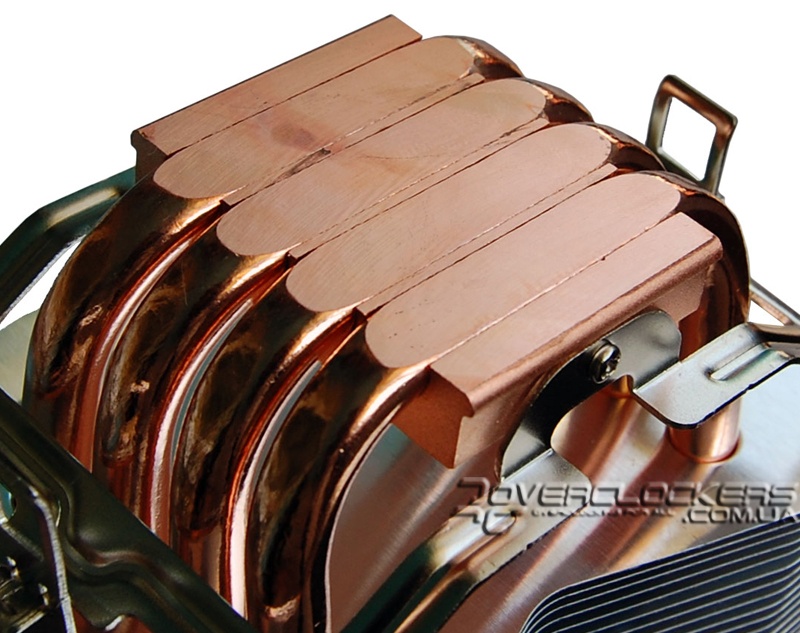

Четыре тепловые трубки толщиной 8 мм изогнуты буквой U и уложены близко друг к другу в основании. Они плотно лежат в специальных желобках. Качество обработки основания хорошее, хотя и заметна некоторая шероховатость. У нашего же экземпляра был еще и какой-то странный нестираемый след. Если бы не ровная поверхность, можно было бы подумать что это дефект от сильного удара или какого-то иного механического воздействия. Но поверхность, судя по отпечатку термопасты, ровная без каких-либо дефектов. И даже тактильно место этого «отпечатка» никак не отличалось от остальной поверхности.

Кулер Alpenfoehn GroB Clockner

Вентилятор выполнен из прозрачного пластика и имеет голубую подсветку. Крепится он к радиатору проволочками-скобами, которые цепляются за специальную выемку в пластинах радиатора и концами за отверстия вентилятора. На вентилятор надеты четыре силиконовые шпильки на ту сторону, которая контактирует с радиатором — они гасят вибрацию от него.

Кулер Alpenfoehn GroB Clockner

Вентилятор, диаметром 120 мм, имеет четырехконтактный разъем подключения. Его можно либо напрямую подключить к материнской плате, или через ручной регулятор оборотов, напоминающий Zalman Fan mate. Обороты вентилятора изменяются в широком диапазоне от 800 до 1500 об/мин при уровне шума от 16 до 25 дБ и максимальном потоке 80,91 m3/h. Максимальные обороты действительно равны 1500 оборотам, а что до минимальных, то даже на 5 В вентилятор работал примерно на 280 об/мин. Работа вентилятора в таком режиме будет бесшумной даже для самого ревностного почитателя тишины. Конечно, какова будет эффективность кулера с такими оборотами, это уже другой вопрос.

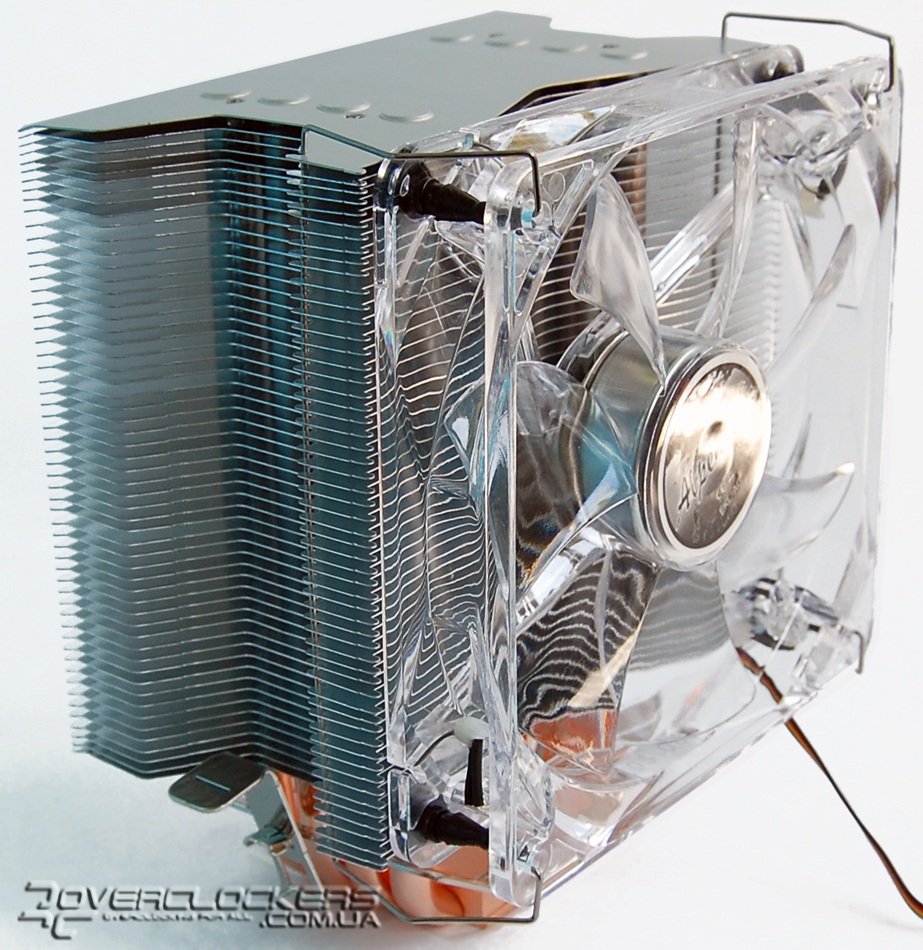

С установленным вентилятором кулер выглядит следующим образом:

Кулер Alpenfoehn GroB Clockner

Установка кулера оказалась довольно сложным процессом. Из-за его габаритов установить его на плату Gigabyte P35-S3 в положении параллельно задней стенке не удалось. Лапка защелки на рамке кулера попала как раз между ребрами радиатора на чипсете и до конца дожать ее просто не было возможности. Пришлось устанавливать кулер «лицом» к видеокарте. Для башенного кулера такое расположение в типичном корпусе не лучшее, ведь он будет обдуваться горячим воздухом от видеокарты, а современные видеокарты греются очень сильно. Также вполне естественно, что при таком ориентировании нарушается воздушный поток, который создается вытяжным вентилятором на задней стенке корпуса и вентилятором на кулере, что нарушает общую циркуляцию воздуха в корпусе. Правда вверху есть еще блок питания, который тоже вытягивает воздух, но расположен он не так близко как вытяжной вентилятор, да и от горячего воздуха  видеокарты он не спасет.

Кулер Alpenfoehn GroB Clockner

Кулер Alpenfoehn GroB Clockner

На сайте производителя для этого кулера есть список совместимых материнских плат, так что лучше с ним предварительно ознакомиться перед покупкой. Но, скорее всего, проблема, с которой мы столкнулись, не такая частая и присуща лишь платам Socket 775. На платах под процессоры AMD подобная вероятность почти исключена изначально. Также стоит учитывать, что не самое удачное расположение кулера повлияет и на его результаты, которые будут хуже, чем они были бы при правильном ориентировании относительно корпусного вентилятора.

Alpenfoehn Brocken

Последней моделью в нашем тестировании выступит кулер под названием Brocken.

Кулер Alpenfoehn Brocken Кулер Alpenfoehn Brocken

Набор аксессуаров у этого кулера следующий:
  • универсальная пластина-бэкплейт;
  • две прижимные крепежные пластины;
  • стойки для установки крепления на LGA 1366;
  • набор фиксирующих винтов, втулок и шайб;
  • ключ-шестигранник;
  • четыре силиконовые шпильки для вентилятора;
  • четыре скобы для установки вентилятора;
  • тюбик термопасты;
  • инструкция.

Как и ранее рассмотренные модели Alpenfoehn, этот кулер есть в двух вариантах поставки — с наличием крепления под Socket LGA 1366 и без него. Естественно, что первая версия немного дороже.

Кулер Alpenfoehn Brocken

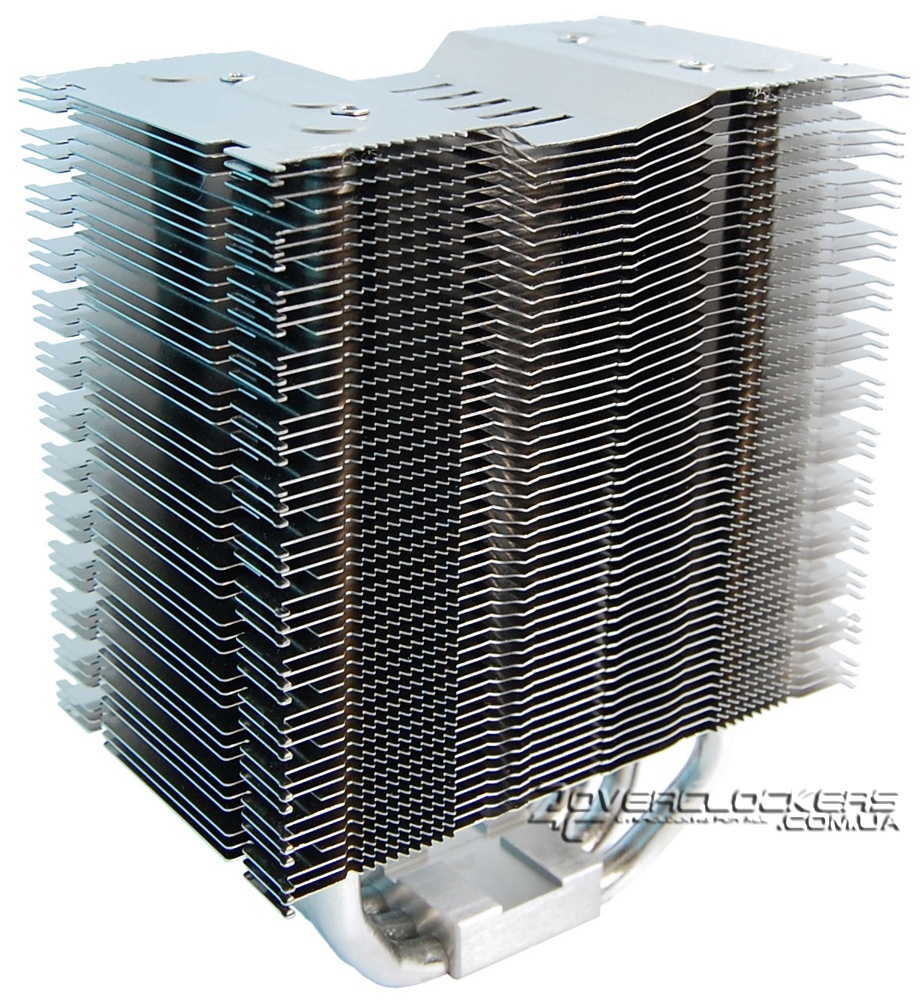

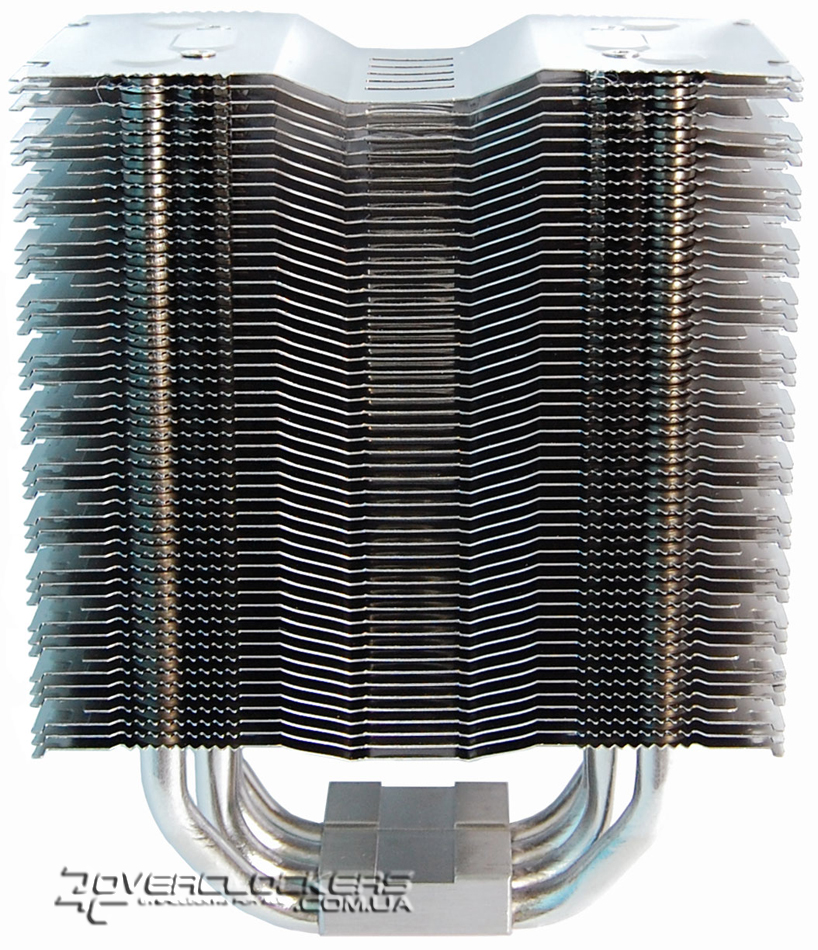

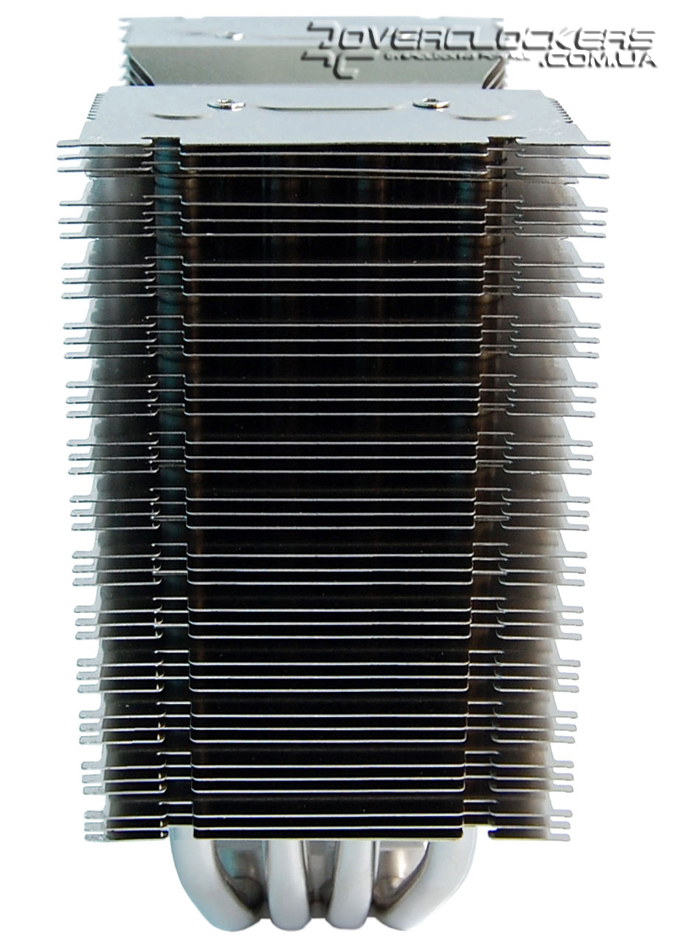

Габариты кулера 125,5 х 104 х 157 мм при весе 929 грамм. Конструкция основана на четырех тепловых трубках диаметром 8 мм. Тепловые трубки снова полностью закрыты вверху, так что несколько верхних пластин из 51-ой, если они хорошо не пропаяны, не несут практической пользы. Пластины имеют изгиб по центру, что помогает увеличить площадь рассеивания без увеличения общих габаритов кулера. Но с другой стороны часть пластин, а именно каждая четвертая «укорочены» по ширине. Боковые грани пластин имеют волнистую поверхность с небольшими зубчиками, что характерно для кулеров Noctua. Кстати, с моделью NH-U12P наш Brocken роднят не только эти зубчики, есть у них что-то общее и в очертаниях.

Кулер Alpenfoehn Brocken

Кулер Alpenfoehn Brocken Кулер Alpenfoehn Brocken

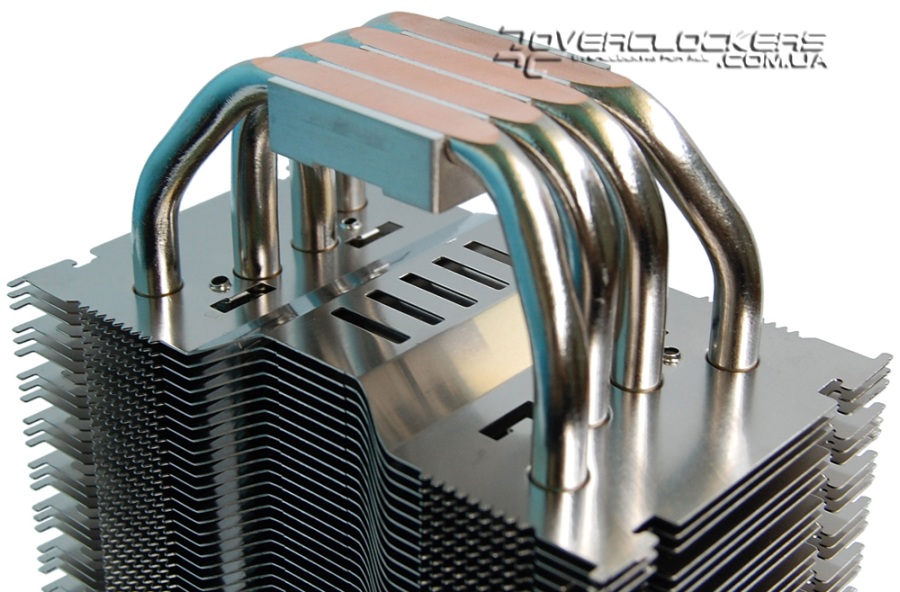

Тепловые трубки немного смещены относительно друг друга. В центральной части пластин есть перфорированные прямоугольные отверстия.

Кулер Alpenfoehn Brocken  Кулер Alpenfoehn Brocken

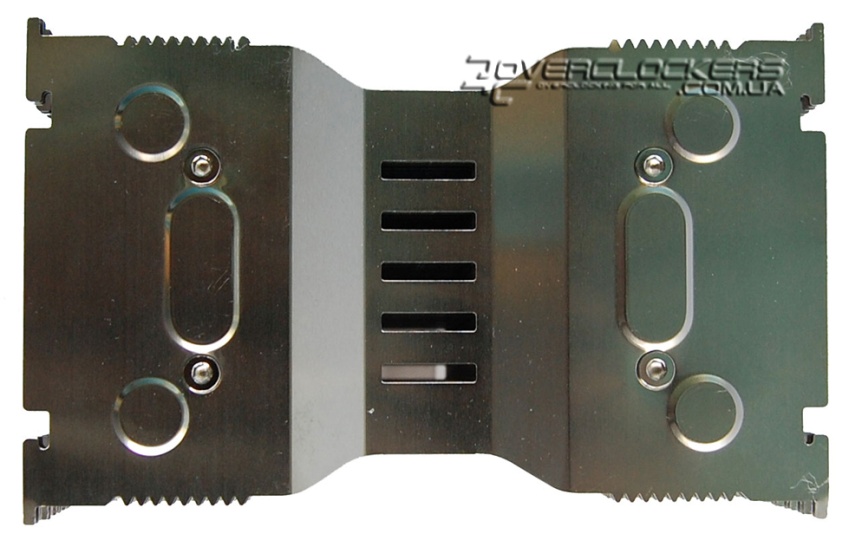

Также небольшие перфорированные отверстия есть у пластин и около места соприкосновения с тепловыми трубками.

Кулер Alpenfoehn Brocken

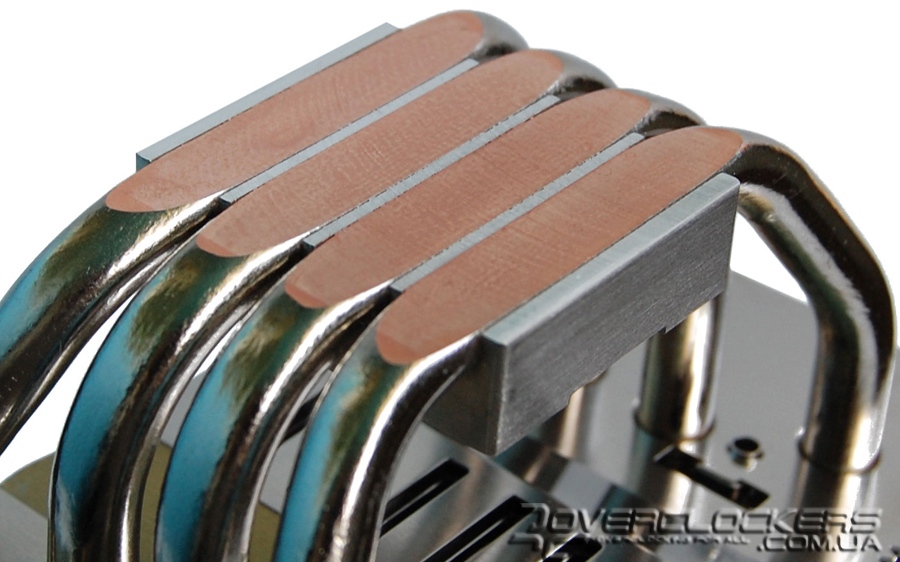

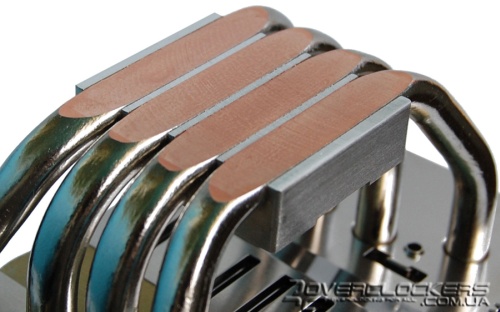

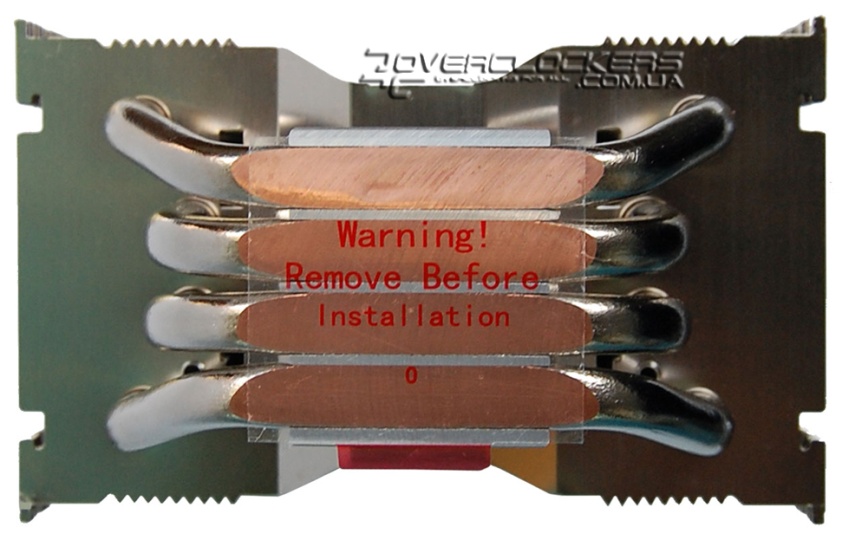

Трубки, согласно HDT-технологии, контактируют непосредственно с крышкой теплораспределителя процессора. Они уложены в тщательно подогнанные под их размер желобки. Качество обработки основания хорошее, оно ровное хоть и не отполированное до зеркального блеска.

Кулер Alpenfoehn Brocken

В комплекте с кулером идет PWM-управляемый вентилятор 120 мм с черной полупрозрачной крыльчаткой. На него уже надеты четыре силиконовые втулки-компенсаторы, гасящие вибрацию (еще четыре в комплекте для дополнительного вентилятора). Если вентиляторы остальных кулеров нашего тестирования имели почти идентичную конструкцию крыльчатки с 7 лопастями, то у данного вентилятора уже 9 изогнутых лопастей. Четыре провода вентилятора стянуты оплеткой, что хоть и мелочь, но свидетельствует о высоком статусе данной модели, если производитель позаботился даже о такой незначительной, вроде бы, детали.

Кулер Alpenfoehn Brocken

Вентилятор имеет заявленный диапазон рабочих частот от 850 до 1500 об/мин при уровне шума до 21,4 дБ и максимально создаваемом воздушном потоке в 102,43 m3/h. К кулеру крепится он металлическими скобами, которые цепляются за зубчики на радиаторе.

Кулер Alpenfoehn Brocken

Система крепления кулера полностью аналогична таковой у Gletscherspalte. К бэкплейту прикручиваются четыре стойки, к которым уже прикручивается прижимная пластина, фиксирующая кулер. Разница в креплении под разные платформы состоит лишь в использовании различных отверстий на пластине и отдельных стоек с рамкой специально для Core i7. С лицевой стороны фиксация прижимной пластины осуществляется винтами с головкой под ключ-шестигранник. Крепление надежное, но на то чтобы все скрутить уходит довольно много времени.

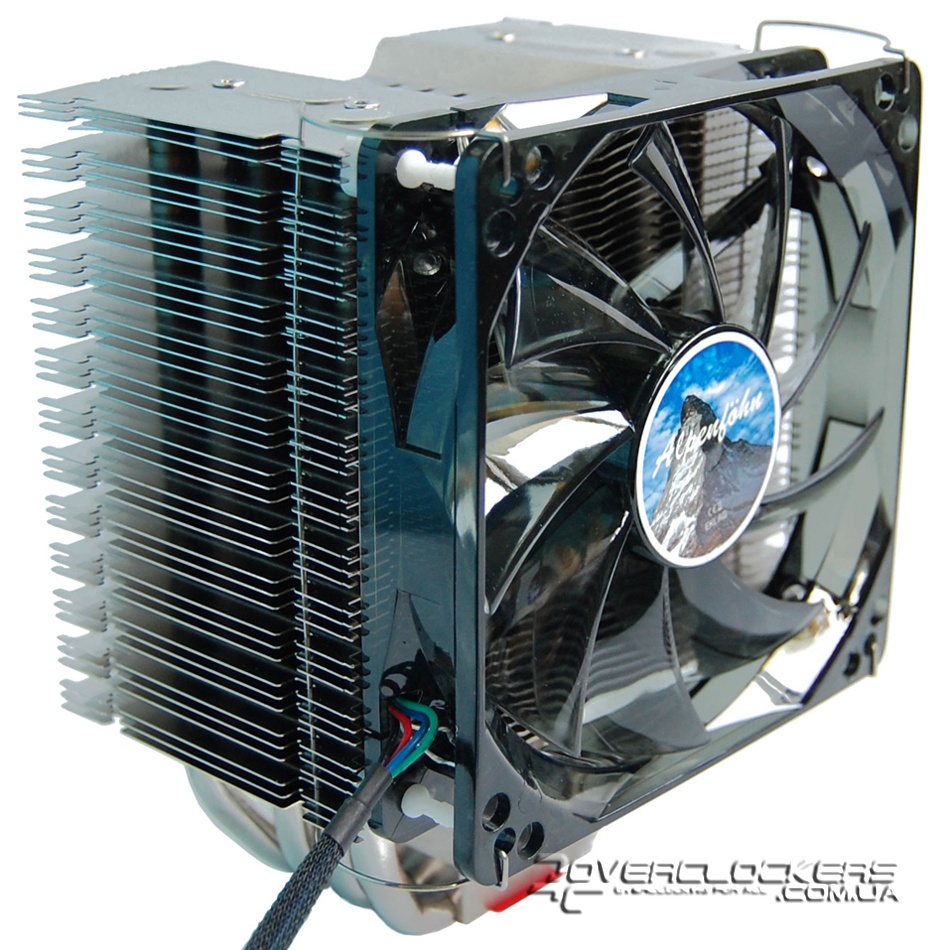

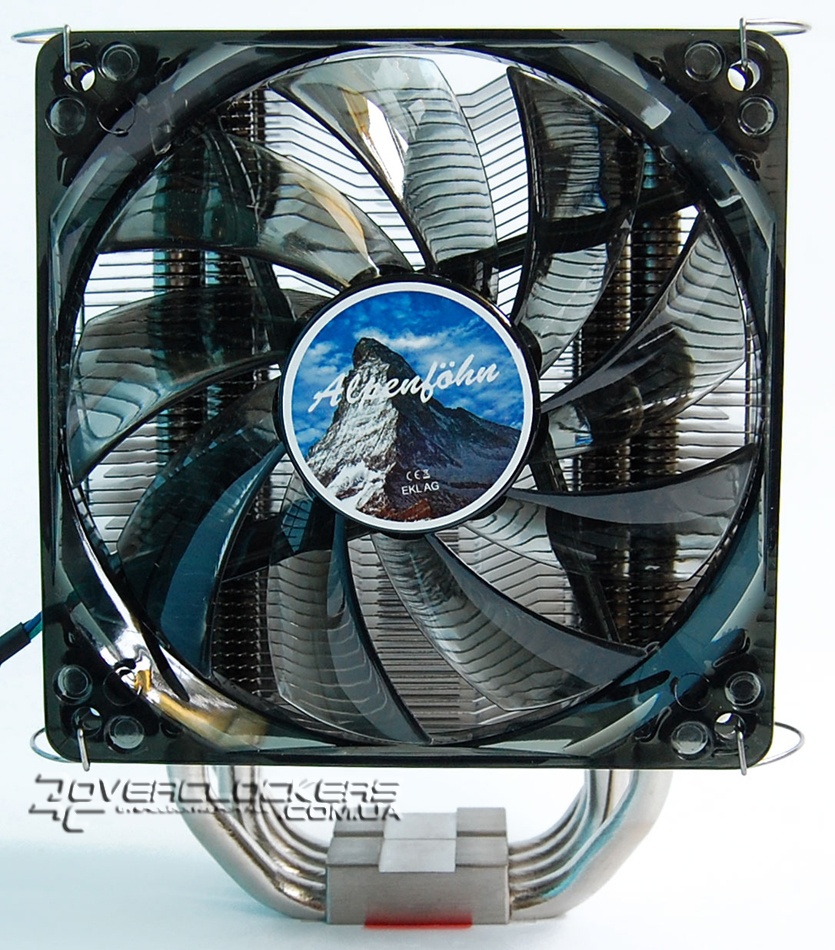

С вентилятором кулер имеет следующий вид:

Кулер Alpenfoehn Brocken Кулер Alpenfoehn Brocken

А внутри корпуса смотрится так:

Кулер Alpenfoehn Brocken

Вентилятор обладает мягкой сиреневой подсветкой. Она не режет глаз в темное время и придется по душе тем, кого отвлекают даже подсветка кнопок на мониторе и всякие подобные вещи.

Кулер Alpenfoehn Brocken

Сравнительные характеристики

  Thermalright Ultra-120 eXtreme с вентилятором Xigmatek XLF-F1253 Cogage TRUE Spirit Alpenfoehn Gletscherspalte Alpenfoehn Gross Clockner Alpenfoehn Brocken
Разъем 754/939
AM2(+)
LGA775
LGA1366
LGA775
LGA1366
754/939
AM2(+)
LGA775
LGA1366
754/939
AM2(+)
LGA775
LGA1366
754/939
AM2(+)
LGA775
LGA1366
Размеры радиатора, мм 132х63х160 133х38х156 140х145х133 125х79х155 125,5х79х157
Размеры кулера с установленным вентилятором, мм 132х88х160 133х63х156 140х145х133 125х104х155 125,5х104х157
Вес радиатора, грамм 790 670 761 778 939
Диаметр вентилятора, мм 120 120 120 120 120
Максимальная частота вращения вентилятора, об/мин 1500 1680 1300 1500 1500
Поток воздуха, CFM 61 33-65,5 44,4 47,6 60,2
Заявленный уровень шума, dB 20 19,6-36,4 23 16-25 21,4


Тестовая конфигурация и особенности тестирования

Тестовый стенд:
  • Процессор: Core 2 Quad Q6600 2,4 ГГц (разогнанный до 3,15 ГГц при 1,47 В);
  • Материнская плата: Gigabyte P35-S3;
  • Память: 2х2GB GoodRAM PC6400;
  • Видеокарта: XpertVision GeForce 8600GT Super;
  • Жесткий диск: 320GB Hitachi T7K250;
  • Блок питания: CoolerMaster eXtreme Power 500-PCAP;
  • Корпус: Chieftec CH-01B;
  • Операционная система: Windows XP SP2 x86.

Тестирование кулеров проводилось исключительно в закрытом корпусе Chieftec CH-01B. Спереди на боковой стенке в нем расположено два вентилятора 92 мм, подключенные к 5В, которые почти не нагнетают воздух во внутрь корпуса, а, обдувая жесткие диски, выдувают его через отверстия в противоположной боковой стенке (такова особенность Chieftec CH-01B). Для тестов специально использовалась относительно «холодная» видеокарта GeForce 8600 GT, чтобы она оказывала минимальное влияние на повышение температуры внутри корпуса. Использовался блок питания Cooler Master eXtreme Power 500-PCAP, но его вентилятор был заменен на SVEN SV-12025L12S, который работает на 1200 об/мин вместо 2500 об/мин у оригинального вентилятора.

Тестовый процессор Core 2 Quad, к сожалению, не отличался хорошим разгонным потенциалом. В сочетании с использовавшейся материнской платой на нем нельзя было получить даже стабильные 3,2 ГГц. Поэтому мы остановились на частоте 3,15 ГГц при напряжении на ядре 1,47 В (1,5 В согласно BIOS).

Тестирование кулеров проводилось при отсутствии вытяжного вентилятора на задней стенке корпуса. Это трудный режим и отлично характеризует потенциал кулеров в самых тяжелых условиях при минимальных оборотах. В этом случае у всех кулеров вентилятор устанавливался вручную на 1000 об/мин через Zalman Fan mate. При установке вытяжного вентилятора SVEN SV-12025L12B на 1200 об/мин тестирование проводилось на тех же 1000 об/мин и максимальных оборотах вентилятора. Кулеры сравнивались с Thermalright Ultra-120 eXtreme, который обдувался вентилятором Xigmatek XLF-F1253.

Поскольку и по цене, и по конструкции Brocken у нас предполагаемый лидер среди новичков, то мы воспользовались его дополнительным креплением и протестировали его с двумя вентиляторами, как и его главного конкурента — Thermalright Ultra-120 eXtreme. В дополнительном режиме тестирования на оба кулера устанавливался 9-лопастной вентилятор Alpenfoehn и 7-лопастной Xigmatek, работающие на 1500 об/мин. В этом случае функционировал и вентилятор на задней стенке корпуса. Выглядело это так:

Тестирование кулеров Cogage, Alpenfoehn и Thermalright

Температура воздуха в помещении поддерживалась примерно на отметке в 28 °C. Все кулеры тестировались по два раза, чтобы избежать погрешности в зависимости от колебаний окружающей температуры.

Для всех кулеров использовалась одна и та же термопаста Noctua NT-H1. Прогрев осуществлялся с помощью утилиты Intel Burn Test v1.9 (максимальный уровень нагрузки) на основе Linpack. В режиме простоя (Idle) фиксировалась средняя температура ядер после 15-минутного простоя сразу после запуска системы. Температура под нагрузкой (режим Burn) представляет усредненную пиковую температуру после 25-минутного прогона Intel Burn Test. Температура отслеживалась с помощью утилиты RealTemp 3.0, дополнительно динамика ее изменения фиксировалась с помощью соответствующего плагина RealTemp для Riva Tuner.


Результаты тестирования

Взглянем для начала на результаты кулеров в закрытом не вентилируемом корпусе.

Тестирование кулеров Cogage, Alpenfoehn и Thermalright

Лидером у нас в этом режиме является Alpenfoehn Brocken, который на один градус обогнал кулер Thermalright Ultra-120 eXtreme. Аутсайдерами выступают оба остальных Alpenfoehn. Удивительно, что схожий по конструкции с лидером Gross Clockner показывает худший результат, но не будем забывать, что прямо под ним стоит видеокарта, нагревающая нагнетаемый им воздух. И хотя GeForce 8600GT намного холоднее современных видеоускорителей, но даже у нее в простое ядро греется выше 50 °C.

Взглянем теперь на результаты испытуемых кулеров при включении заднего вытяжного корпусного вентилятора.

Тестирование кулеров Cogage, Alpenfoehn и Thermalright

Тестирование кулеров Cogage, Alpenfoehn и Thermalright

Во всех режимах можно констатировать значительное снижение температуры при включении второго вентилятора, температура с некоторыми кулерами снижается чуть ли не на 10 °C при тех же 1000 об/мин родного вентилятора. Но даже это не помогает Gross Clockner подняться с последнего места. Даже Gletscherspalte, работающий на 1300 об/мин, поддерживает температуру процессора ниже чем аутсайдер на 1500 об/мин. Кулер Cogage TRUE Spirit довольно неплохо смотрится на фоне продуктов Alpenfoehn, но догнать лидеров у него не получается — им он стабильно уступает 3 градуса. Что же до противостояния Ultra-120 eXtreme и Brocken, то они идут наравне при 1000 об/мин, а уже при повышении оборотов небольшое преимущество демонстрирует кулер Thermalright. С добавлением еще одного вентилятора Ultra-120 eXtreme укрепляет свои позиции лидера.


Выводы

Подведение итогов хотелось бы начать с Alpenfoehn Brocken, с появлением которого в полку суперкулеров явно прибыло. Эта топовая модель от немецкой компании Alpenfoehn продемонстрировала хорошие результаты, лишь чуть-чуть уступив одному из лучших башенных кулеров, Thermalright Ultra-120 eXtreme. При этом в более практичных тихих режимах Brocken идет или наравне с конкурентом или даже немного обгоняет его. Достигается это и благодаря прямому контакту тепловых трубок с крышкой процессора, и благодаря конструкции самого радиатора, пластины которого имеют немного большее межреберное расстояние чем у Ultra-120 eXtreme, из-за чего весь потенциал второго раскрывается лишь при увеличении воздушного потока. Так что если для вас большее значение играет не максимальный разгон, а тишина, то Alpenfoehn Brocken станет отличным выбором. При этом в комплекте есть сразу и крепление под второй вентилятор (чего нет у Thermalright), да и цена на модель немецкой компании немного ниже, что тоже весьма весомый плюс.

Cogage TRUE Spirit является урезанной версией все того же Thermalright Ultra-120 eXtreme. Потеряв две тепловые трубки и с меньшей площадью рассеивания, он не может догнать лидеров, но уступает им не так уж и много, а два других кулера Alpenfoehn обходит с весьма ощутимым преимуществом. Так что хоть ожидать от Cogage TRUE Spirit чего-то сверхвыдающегося не стоит, но это очень достойный представитель своей ценовой категории $50. Также хотелось бы отметить немного улучшенное крепление вентиляторов у TRUE Spirit относительно старых ревизий Ultra-120 eXtreme. А вот отсутствие крепления под платформу AMD — серьезный минус, что лишит Cogage части потенциальных покупателей. И вентилятор на максимальных оборотах громковат, но это для 1700 об/мин вполне естественно. Кстати, если говорить о заявленных шумовых характеристиках, то на деле все вентиляторы на одинаковых оборотах работают примерно с одним и тем же уровнем шума, не смотря на большой разброс в их характеристиках.

Alpenfoehn Gletscherspalte продемонстрировал довольно невысокие результаты на фоне лидеров. Он конечно и дешевле их, но тот же Cogage находится с ним в одной ценовой категории и результаты его значительно лучше. Но башенные кулеры имеют преимущество в стандартных корпусах, ведь вместе с корпусными вытяжными вентиляторами они образуют однонаправленный воздушный поток, что не только благоприятно сказывается на температуре процессора, но снижает общую температуру внутри корпуса. Правда учитывая, что даже Gletscherspalte значительно выиграл от включения корпусного вентилятора, то, скорее всего, его невысокие результаты обусловлены другими особенностями конструкции, а именно невысокой площади контакта тепловых трубок с основанием. Так что Alpenfoehn Gletscherspalte лишь один из многочисленных кулеров среднего класса, который ничем не выделяется на фоне конкурентов. Привлекательность кулера еще меньше, если вспомнить что отличнейший Alpenfoehn Brocken дороже его лишь на каких-то 5 долларов. Из положительных впечатлений можно отметить разве что очень тихую работу вентилятора.

Что до Alpenfoehn Gross Clockner, то результаты этого кулера немного обескураживающие. Он в нашем тестировании является аутсайдером, несмотря на те же четыре тепловые трубки, контактирующие с основанием, что и у Alpenfoehn Brocken, и приличные размеры радиатора. Но, как было сказано выше, не самое удачное расположение кулера боком к вытяжному вентилятору снижает его эффективность. Подтверждением этого может служить и тот факт, что при невысоких оборотах правый верхний угол радиатора этого кулера был значительно горячее чем левый угол, расположенный близко к корпусному вентилятору, или нижняя половина, хорошо продуваемая вентилятором. Да и нагнетаемый воздух от видеокарты уже изначально горячий, что тоже не лучшим образом сказывается на температуре самого процессора. Так что, несмотря на низкие результаты кулера, мы не будем называть Gross Clockner неудачной моделью. Скорее в нашем случае мы просто не смогли реализовать весь его потенциал и наше тестирование лишь показало недостатки неправильного расположения массивных башенных кулеров внутри типичного корпуса. С другой же стороны и рекомендовать этот кулер смысла нет, ведь не факт, что у вас не возникнут подобные проблемы с установкой. Да и при более удачной установке рассчитывать на то, что результаты этого кулера вдруг станут лучше аж на 10 °C и он догонит лидеров, было бы глупо. Но, по крайней мере в том, что он будет не хуже Alpenfoehn Gletscherspalte, можно быть полностью уверенным. Так что в целом модель неоднозначна, причем все проблемы возникают у нее из-за непродуманного крепления. Если бы система крепления была бы такой же, как и у других Alpenfoehn, то никаких бы проблем с установкой не возникало бы. Отметим, что в корпусах, где блок питания расположен внизу, можно перевернуть кулер вентилятором вверх и тогда вы исключите влияние горячего воздуха от видеокарты. Но лучше сразу обратить внимание на чуть более дорогую альтернативу в виде кулера Brocken, что избавит всех этих возможных проблем. Если же вам критичен каждый потраченный доллар, то рекомендуем предварительно ознакомиться со списком совместимых плат. Надеемся, что к Alpenfoehn Gross Clockner мы еще вернемся в будущем и расставим все точки над «i» в вопросе о его производительности.
