Обзор системы жидкостного охлаждения ASUS TUF Gaming LC 240 RGB

Когда-то давно наличие символа TUF на устройствах от ASUS было своеобразной гарантией их прочности и выносливости. Со временем данный маркетинговый символ слегка «вышел в тираж»: сначала начал чаще встречаться на продуктах нижнего ценового сегмента, потом незаметно перешел в «игровую» серию, а потом и вовсе начал появляться на компонентах других вендоров, которые вступили в коллаборацию с ASUS.

По сравнению со старыми представителями нынешняя серия TUF стала проще и позиционируется она теперь для нетребовательных игроков, но иногда в ней встречаются интересные экземпляры. Например «all-in-one» СВО ASUS TUF Gaming LC 240 RGB. На первый взгляд она неуловимо похожа на недавно рассмотренную нами ASUS ROG Strix LC 240 RGB. Настолько, насколько могут быть похожи между собой две одинаковые СВО в OEM-варианте. Но если присмотреться внимательнее, мы увидим, что версия TUF имеет ряд упрощений по части подсветки, ассортимента поддерживаемых разъемов, а значит и обходится дешевле по стоимости. С другой стороны, всё это не особо важно. Ведь главное — это эффективность. И её мы обязательно проверим в тепловом тесте. Но сначала немного о системе в целом.

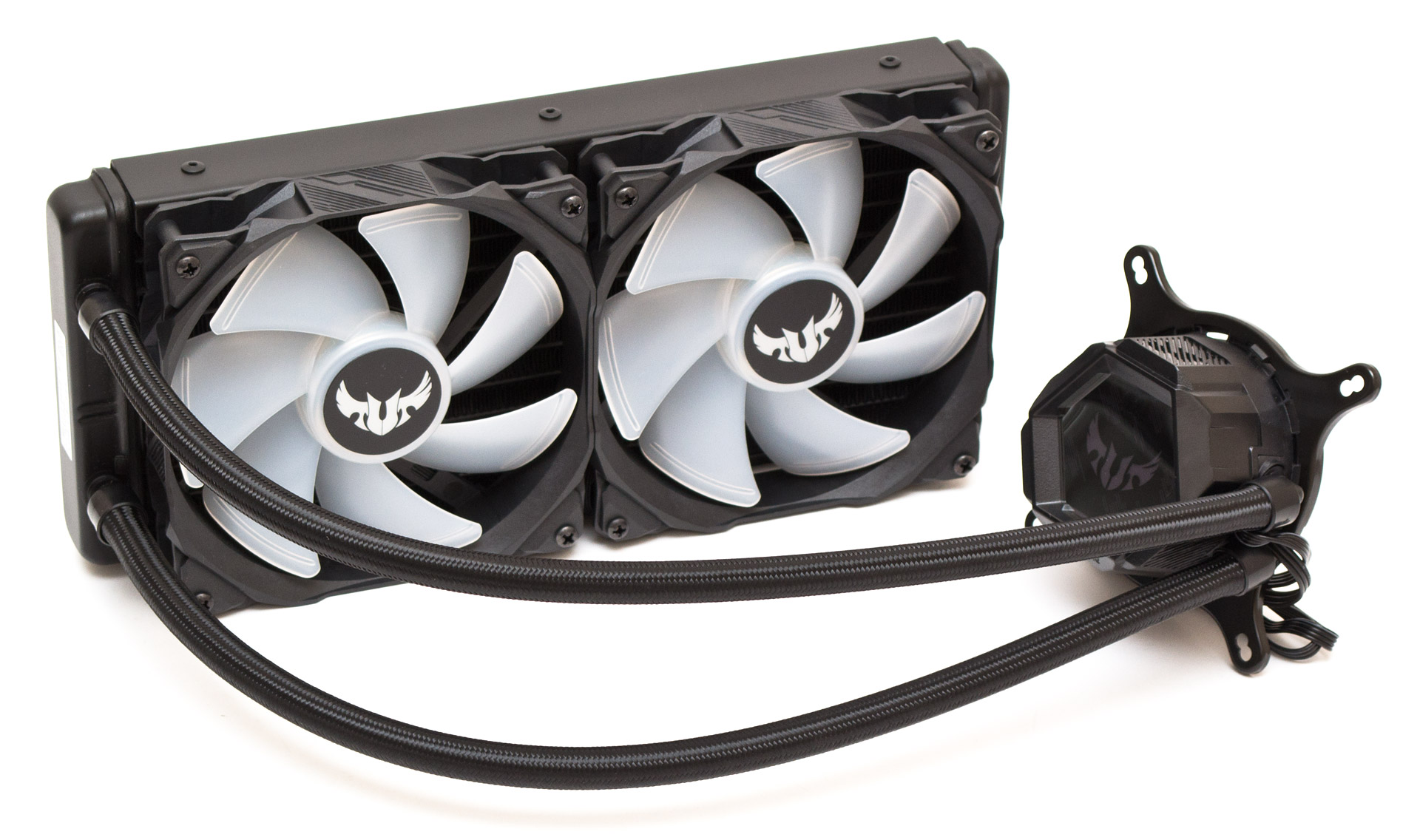

ASUS TUF Gaming LC 240 RGB

Характеристики

Техническая характеристика ASUS TUF Gaming LC 240 RGB
Страница продукта asus.com
Совместимость с процессорными разъемами Intel LGA 115x/1200/1366
AMD AM4
Размеры радиатора (ДхШхВ), мм 272х122х27
Размеры вентилятора (ДхШхВ), мм 120х120х25
Материал радиатора и конструкция Алюминиевый двухсекционный водяной радиатор с ребрами ленточного типа
Вес радиатора, г 690
Количество пластин радиатора, шт. 189
Толщина пластин, мм 0,2
Межреберное расстояние, мм 1,1
Расчетная площадь радиатора, см² ~5 800
Размер водоблока, (ДхШхВ), мм 84х72х51
Материал водоблока Пластмассовый корпус с медным основанием
Скорость помпы при 12 В, об/мин 1450
Пиковое энергопотребление помпы, Вт:
Модель вентилятора 2 x TUF FAN Model 12 RGB
Скорость вращения вентилятора, об/мин 800 ~ 2000 (+/– 10%) с ШИМ
Воздушный поток, м³/ч 113,8
Уровень шума вентилятора, дБ (А) 29
Статическое давление, мм воды 3
Количество и тип подшипника вентилятора
Время наработки на отказ вентилятора, час
Номинальное напряжение вентилятора, В 12
Сила тока вентилятора, А 0,35
Пиковое энергопотребление вентилятора, Вт 4,2
Дополнительные особенности ARGB подсветка помпы и вентиляторов
Средняя стоимость, грн ~4155

Упаковка и комплект поставки

ASUS TUF Gaming LC 240 RGB упакована в типичную для данного класса продукции коробку. На ней есть изображение самой системы и тех технических характеристик и достоинств, о которых производитель посчитал нужным упомянуть.

ASUS TUF Gaming LC 240 RGBASUS TUF Gaming LC 240 RGB

Внутри все детали упакованы в полиэтиленовые пакеты и форму из прессованного картона, призванную впитать в себя любые протечки СВО, если они вдруг произойдут.

ASUS TUF Gaming LC 240 RGB

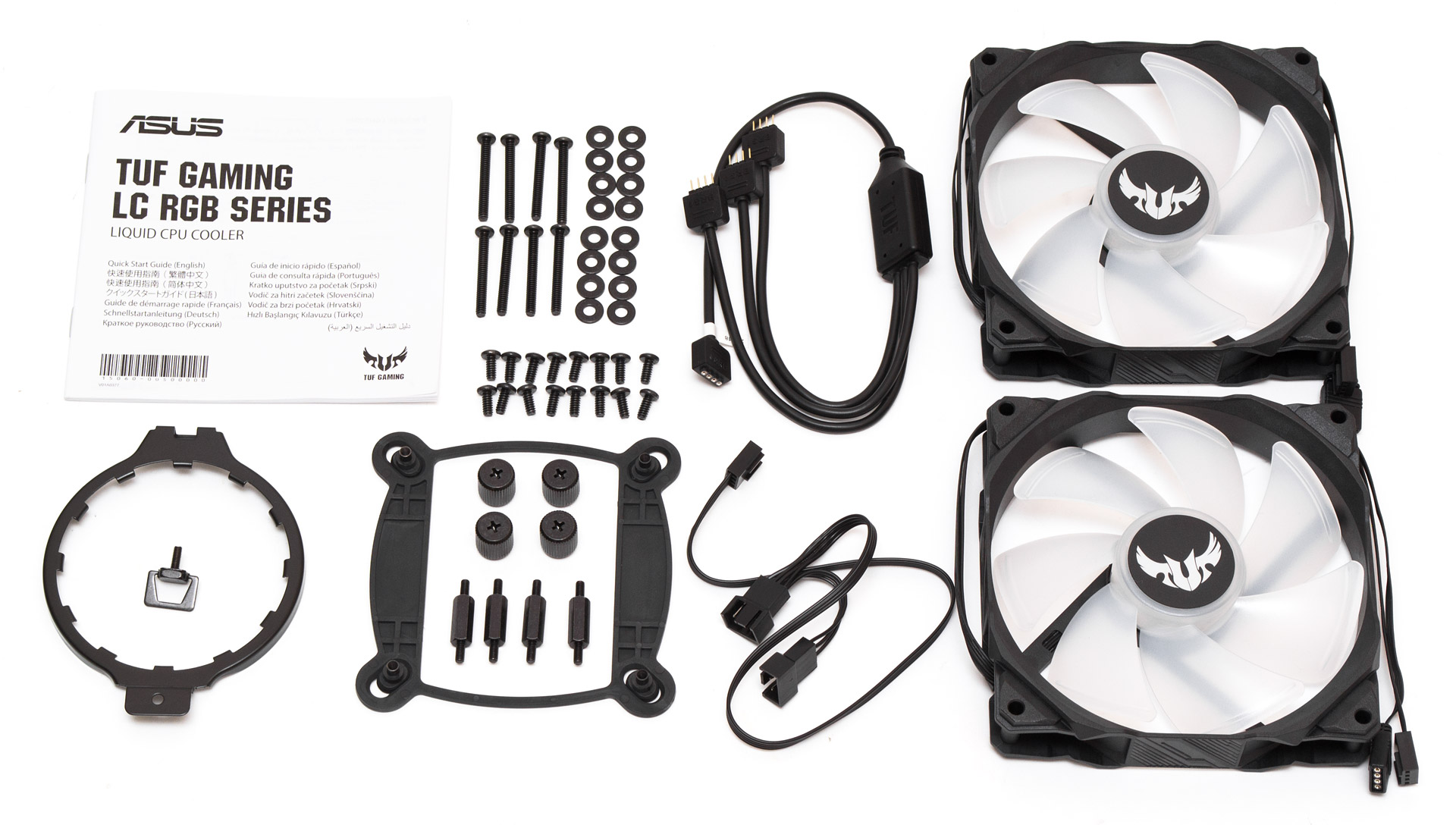

В комплект поставки ASUS TUF Gaming LC 240 RGB, помимо радиатора в сборе с водоблоком и помпой, входит:

  • инструкция по монтажу;
  • металлическая крепежная рамка с проушиной для сокетов AMD AM4;
  • 8 длинных винтов для монтажа вентиляторов;
  • 16 металлических шайб под крепежные винты;
  • 16 коротких винтов для монтажа радиатора (половина из которых нужна разве что «про запас»);
  • пластиковая усилительная рамка для сокетов Intel LGA 115x и 1366;
  • четыре гайки с накатанной головкой и отверстием под крестовую отвертку;
  • четыре винтовые стойки под сокеты Intel LGA 115x и 1366;
  • разветвитель подсветки с одного разъема +12VGRB на три (длиной 380 мм);
  • разветвитель питания вентиляторов с одного четырехконтактного разъема на два (длиной 380 и 50 мм);
  • два вентилятора формата 120х120х25 мм с RGB подсветкой.

ASUS TUF Gaming LC 240 RGB

Внешний вид

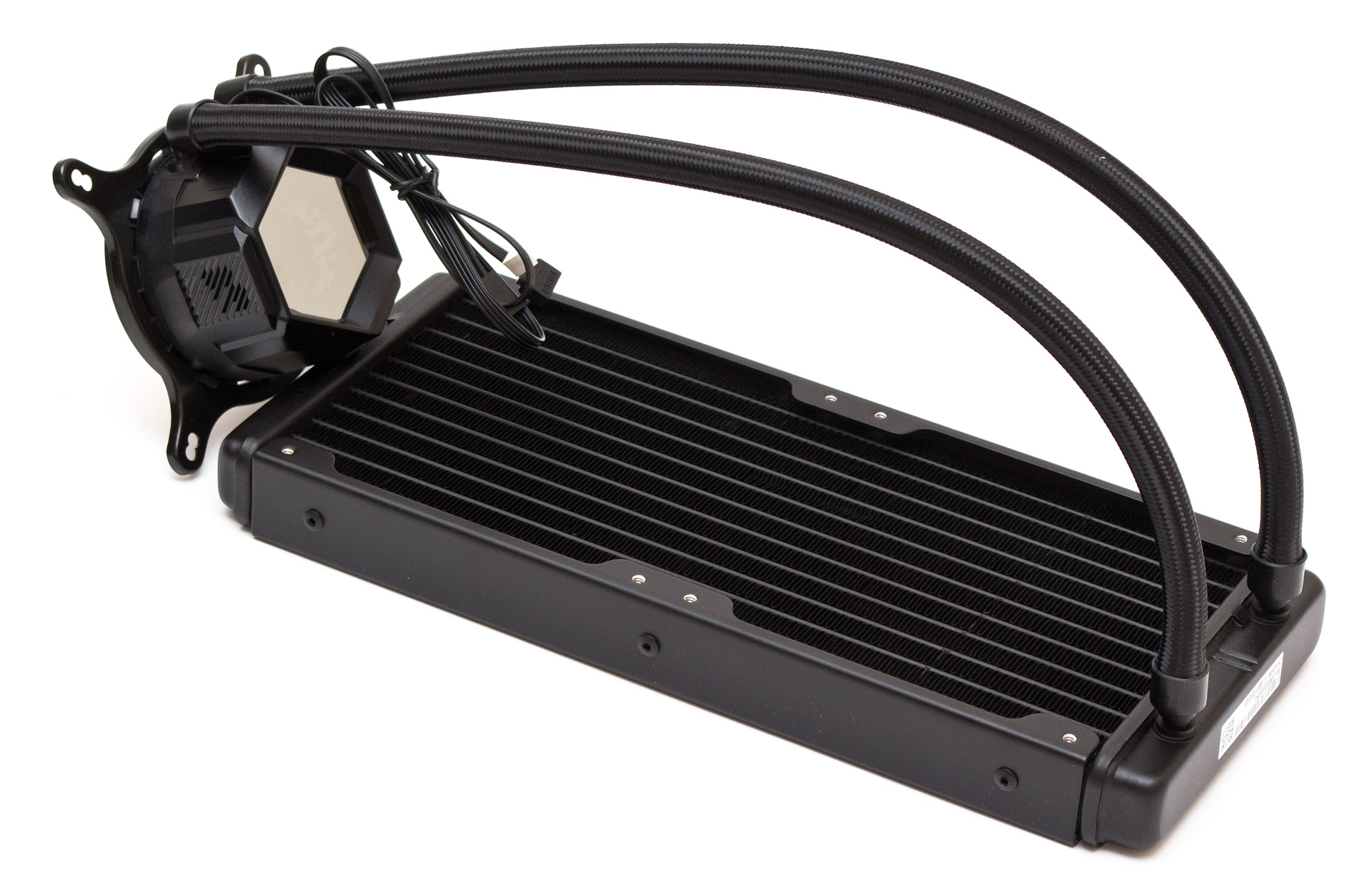

Если вы видели хотя бы один радиатор референсной конструкции от Asetek, то считайте, что видели их все. В данном случае он обладает полностью стандартными габаритами 272х120х27 мм. Водоблок соединяется с радиатором гибкими 380-мм резиновыми трубками в нейлоновой оплетке. Внешний диаметр трубок равен приблизительно 11 мм, а внутренний 6 или 7 мм.

ASUS TUF Gaming LC 240 RGB

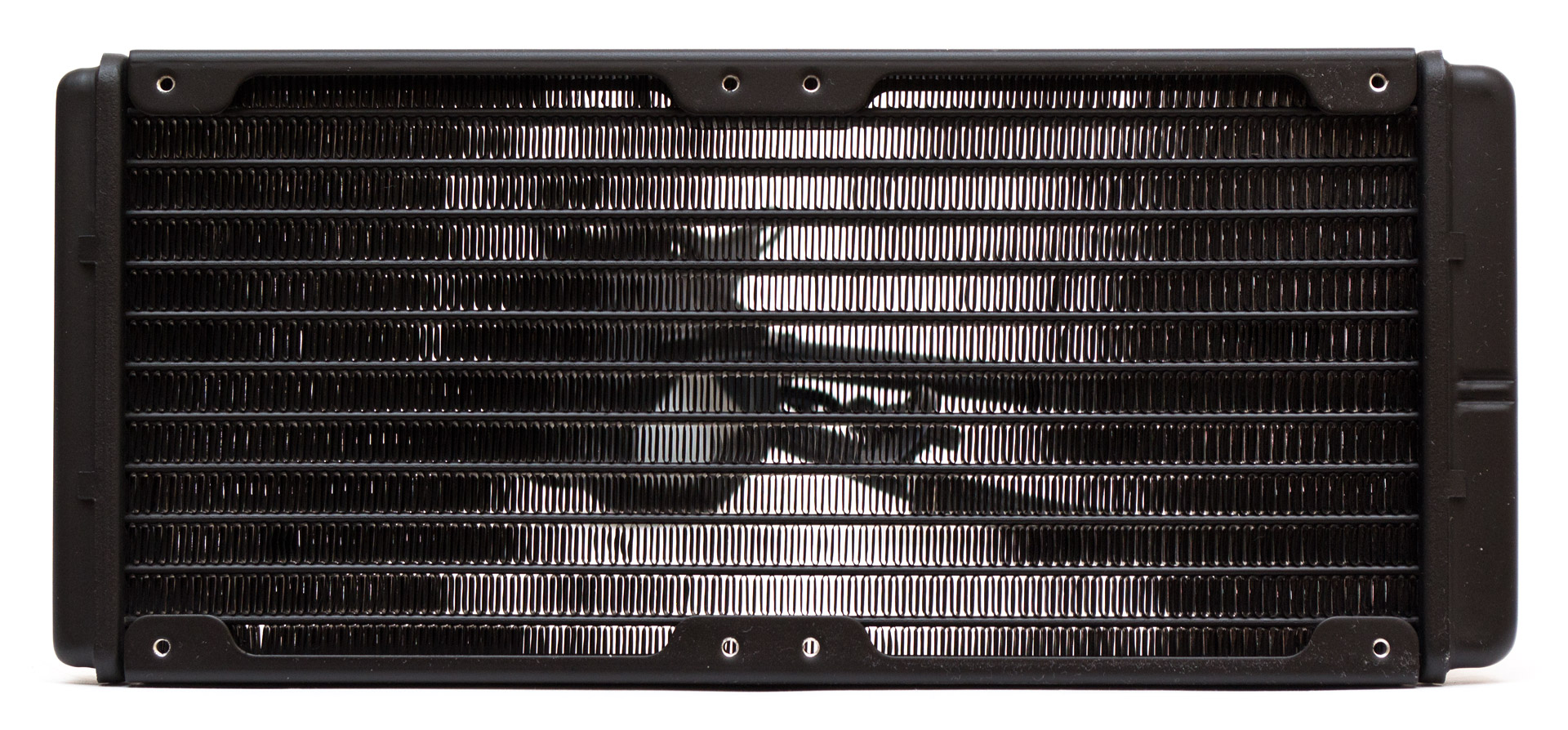

Радиатор изготовлен из алюминия и полностью окрашен в черный цвет. В боковых ламелях есть два набора крепежных отверстий для 120-мм вентиляторов, расположенных без зазора. Ребра радиатора ленточного типа, набраны с плотностью расположения в 20 FPI (пластин на дюйм). Между ребрами проходят 13 каналов, через которые прокачивается хладагент. Суммарная площадь рассеивания тепла приблизительно составляет 5800 см². Вес снаряженной системы без учета вентиляторов равен 690 граммам. Пропеллеры весят по 125 грамм каждый.

ASUS TUF Gaming LC 240 RGB

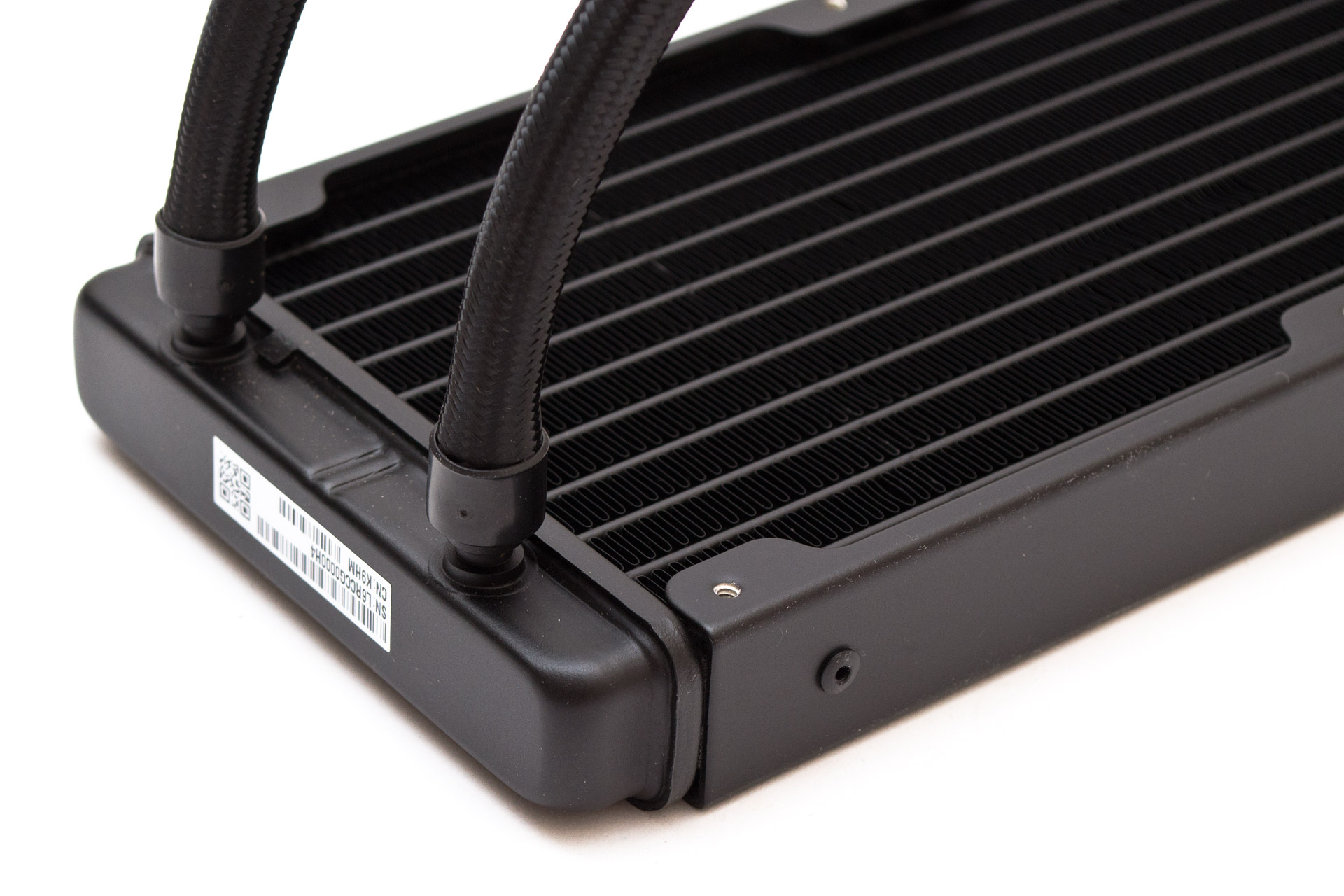

Трубки неподвижно соединены с фитингами радиатора с помощью резиновых обойм. Толщина коллектора со стороны шлангов — 19 мм.

ASUS TUF Gaming LC 240 RGB

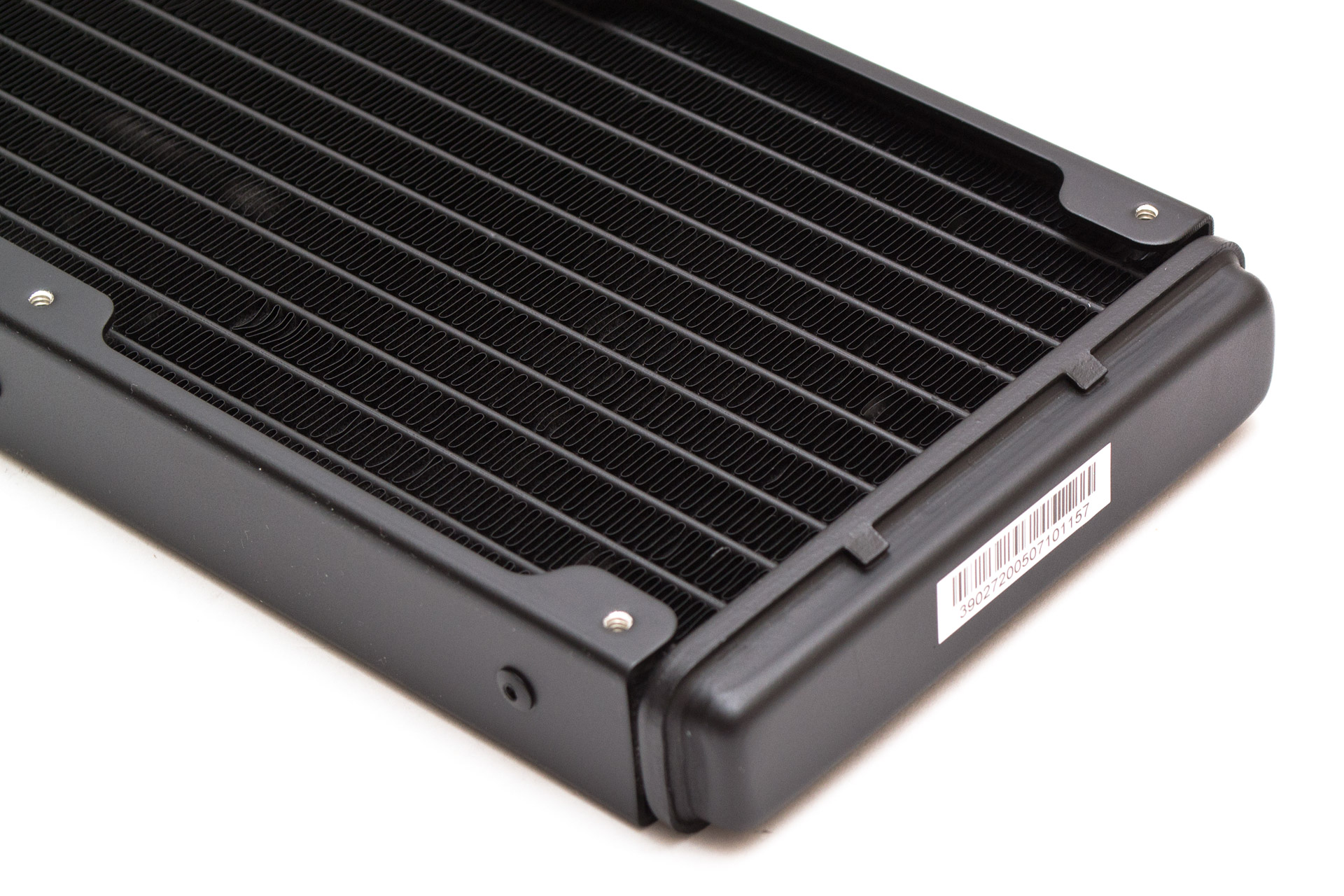

Коллектор с противоположной стороны имеет толщину 14 мм.

ASUS TUF Gaming LC 240 RGB

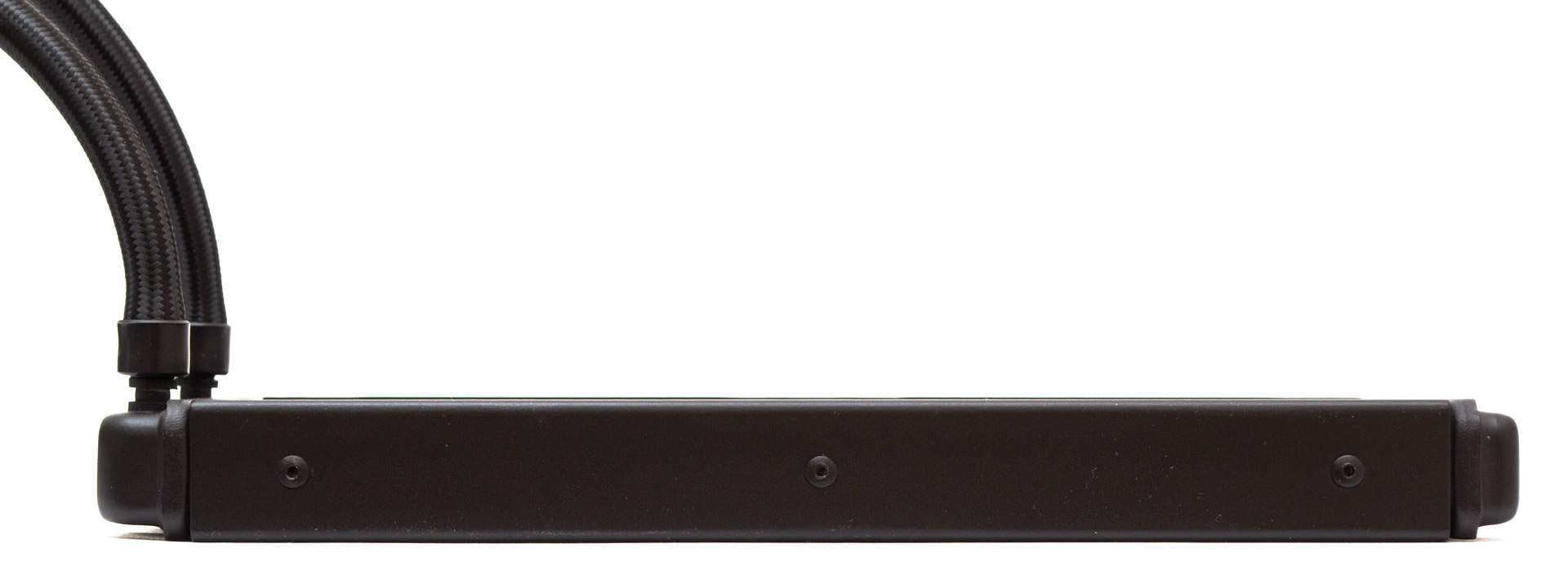

На боковых ламелях есть три заклепки с каждой стороны.

ASUS TUF Gaming LC 240 RGB

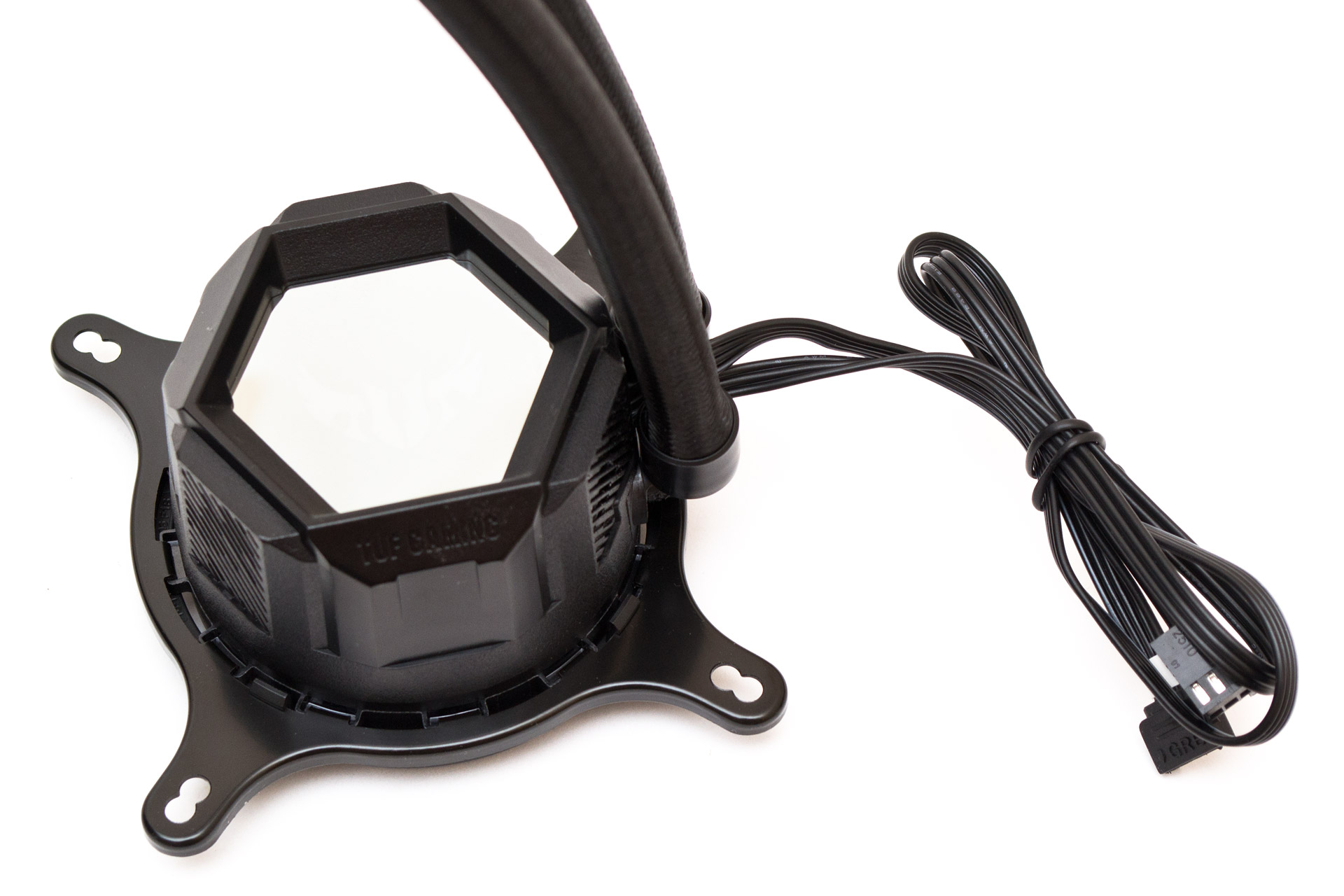

ASUS творчески переосмыслили дизайн крышки водоблока. Его шестиугольный корпус изготовлен из пластика, и специально сделан массивным на вид. Верхняя часть зеркальная, на ней есть логотип TUF с подсветкой. Плюс свет будет видно через диагональные решетки с трех сторон помпы. Без учета размеров рамки, габариты этой детали равны 84х72 мм.

ASUS TUF Gaming LC 240 RGB

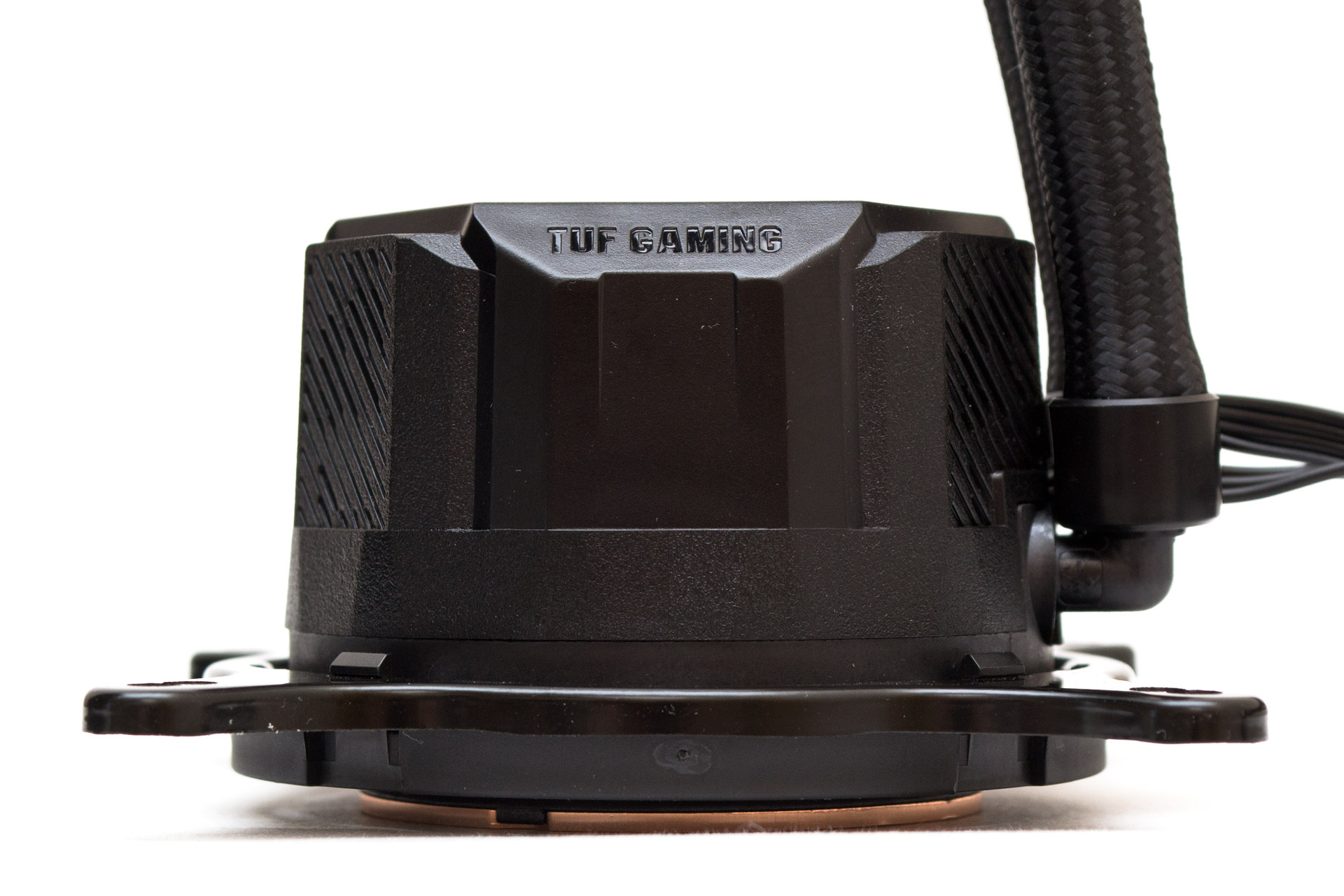

В высоту водоблок достигает 51 мм. Установленная внутри помпа питается от постоянного тока с напряжением в 12 В, сохраняя при этом постоянную скорость в районе 1450 об/мин. Её уровень шума не превышает 38 дБ (А), но в фоне есть призвук жужжания.

ASUS TUF Gaming LC 240 RGB

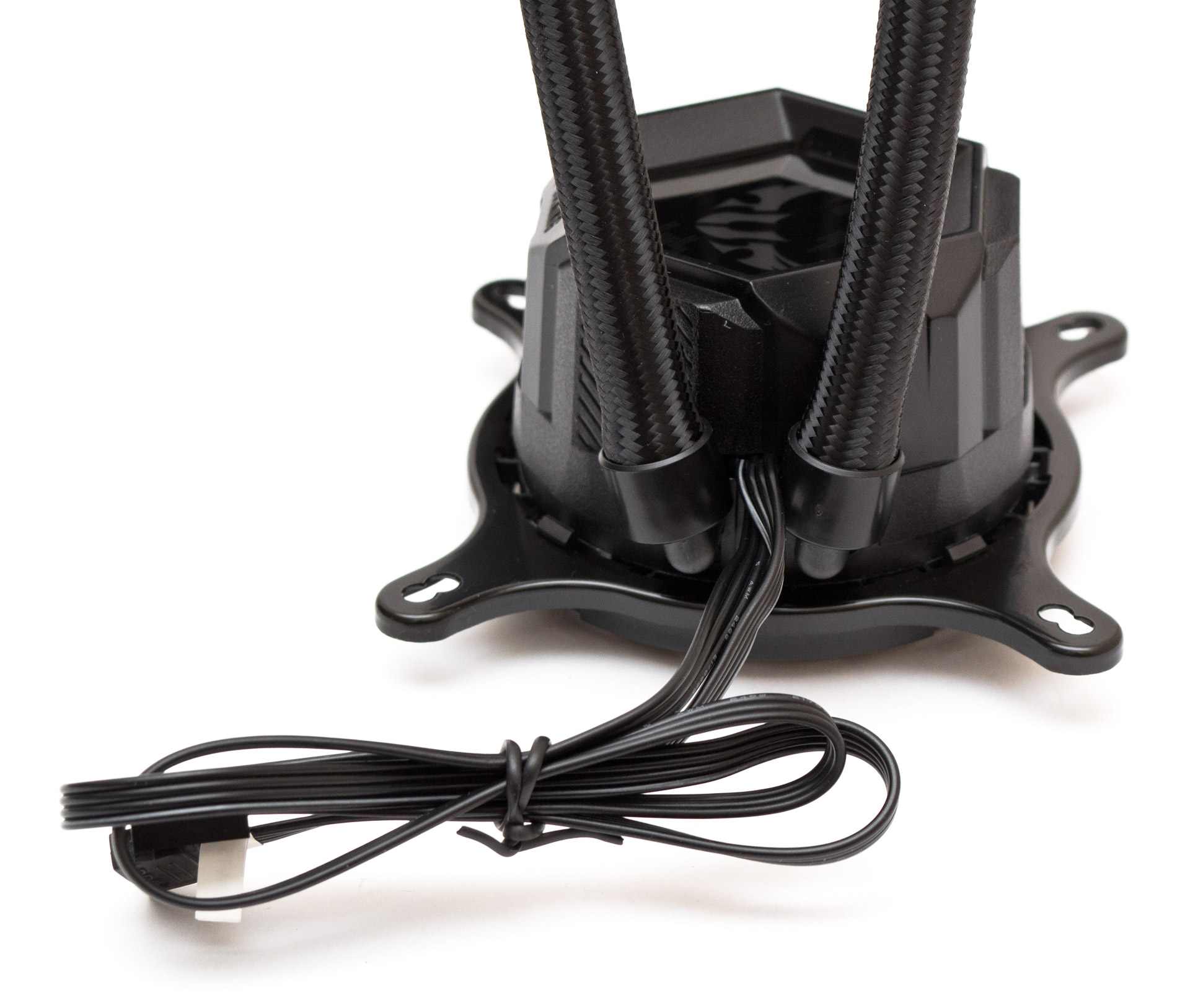

Шланги соединяются с водоблоком при помощи угловых фитингов с резиновыми обоймами, расположенными в одной плоскости. Их можно легко поворачивать, по крайней мере до тех пор, пока они не упираются друг в друга.

Между шлангами ленточными кабелями подключено два разъема — один трехконтактный для питания помпы, длиной в 280 мм и один +12VGRB для подсветки, длиной в 310 мм.

ASUS TUF Gaming LC 240 RGB

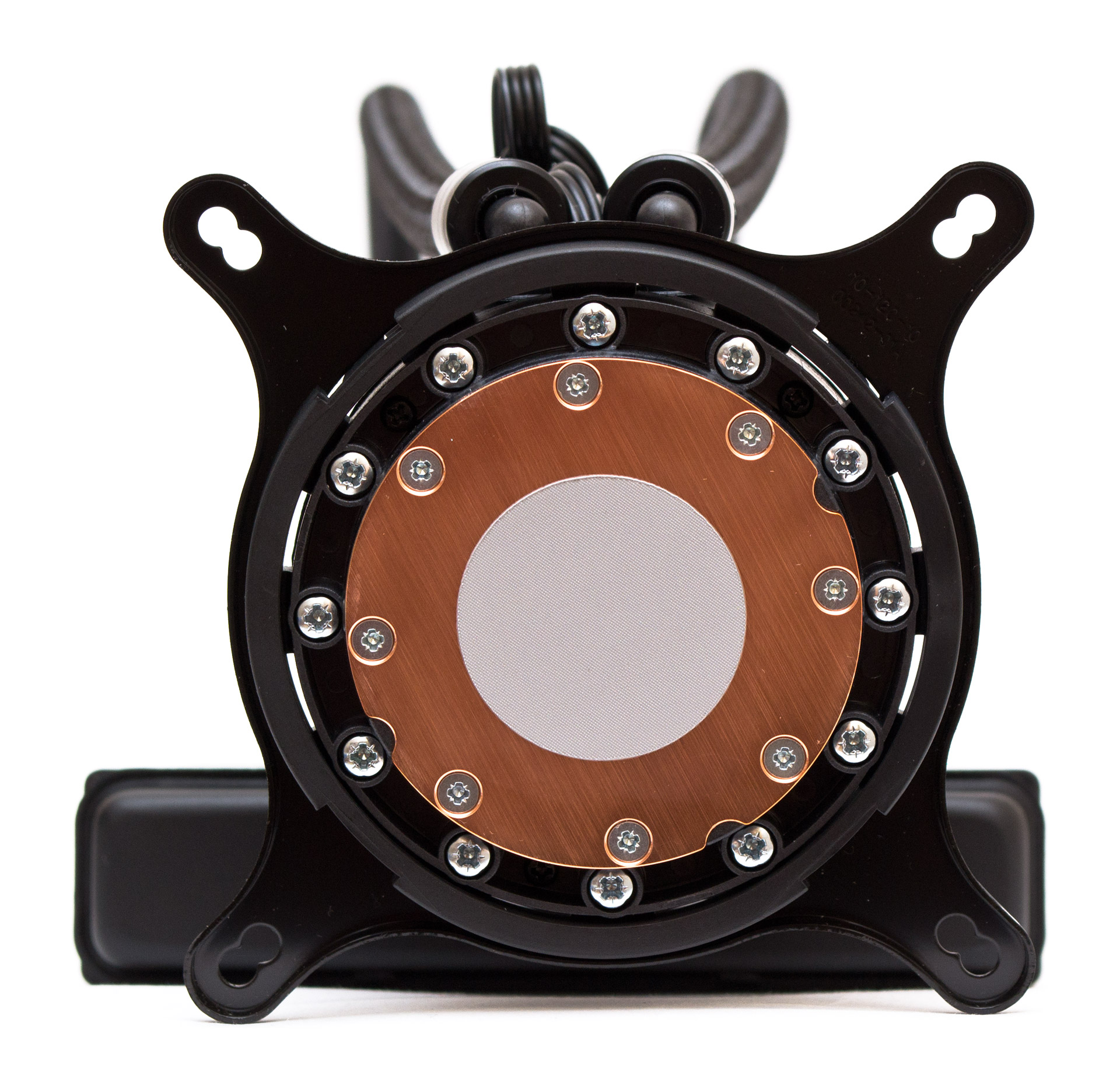

Основание круглое и медное, диаметром в 54 мм. Подошва кулера крепится к помпе при помощи восьми обычных крестовых винтов, вкрученных по периметру. Еще 12 винтов держат остальную часть корпуса в сборе. По умолчанию здесь нанесен тонкий слой термопасты. Предустановленная рамка с лапами крепления предназначена под Intel LGA 115х и 1366. Она болтается и поэтому притянута с обратной стороны пластиковой накладкой, которую нужно снять перед сменой рамки.

ASUS TUF Gaming LC 240 RGB

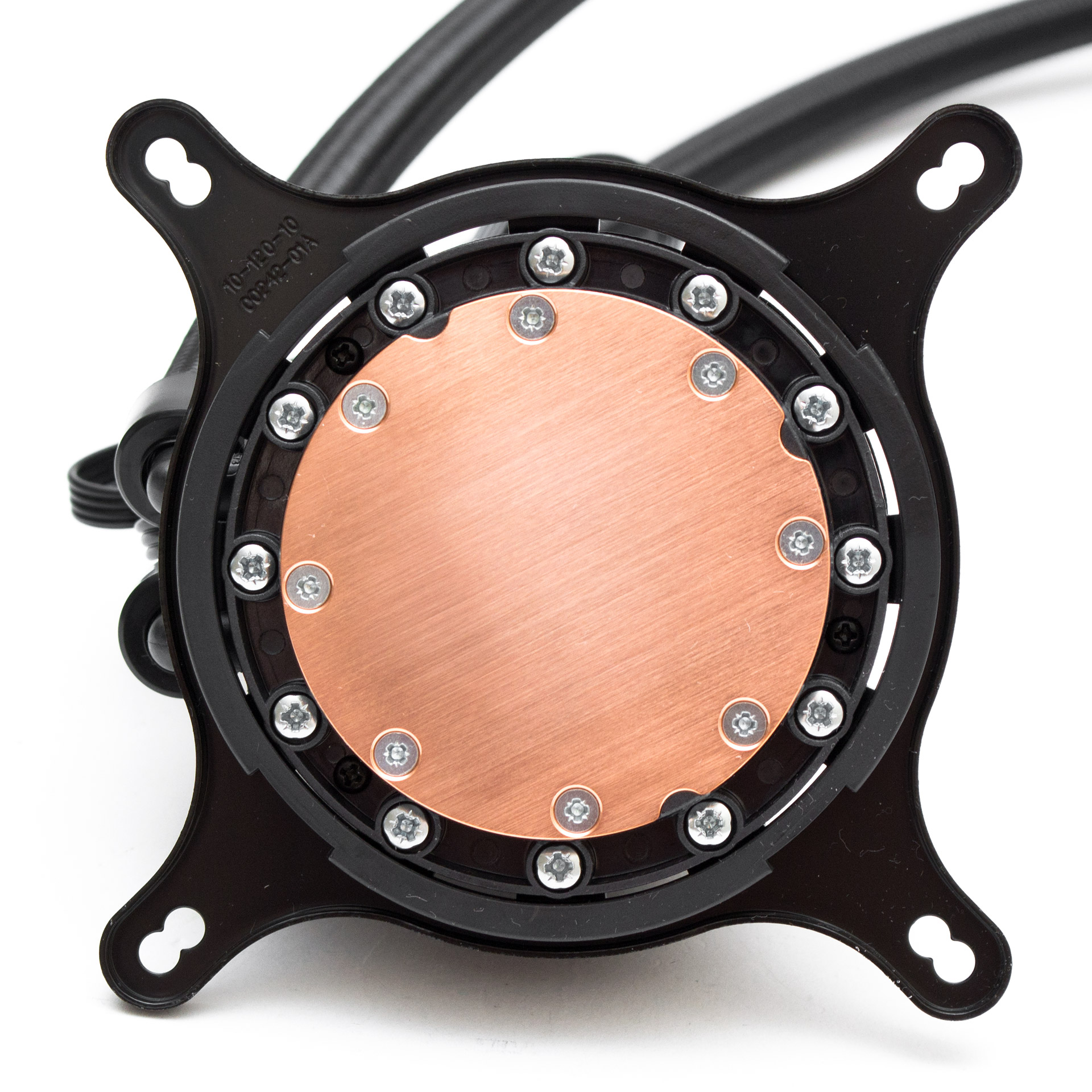

После снятия слоя стоковой термопасты становится видно, что медная подошва имеет линейную шлифовку.

ASUS TUF Gaming LC 240 RGB

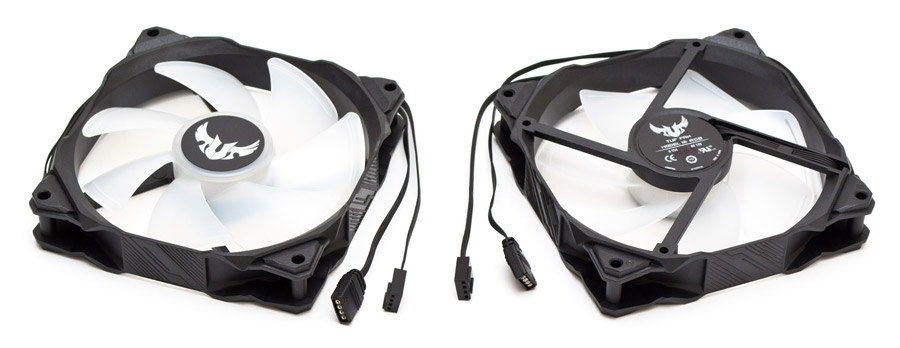

В качестве вентиляторов используется два фирменных пропеллера TUF FAN Model 12 RGB. Они обладают семью полупрозрачными лопастями стандартной конфигурации. Шесть светодиодов RGB-подсветки расположены по периметру статора. Рамка выполнена в необычном дизайне и кажется, что в неё встроены резиновые накладки по углам, хотя на самом деле это пластмасса. Тип подшипника производитель не указывает, но работает он довольно тихо, особенно на скорости не более 900 об/мин при шуме в 40 дБ (А). Доступный диапазон скоростей регулируется при помощи ШИМ и составляет от 800 до 2000 об/мин. Длина четырехконтактного шнура питания и четырехконтактного кабеля подсветки составляет 320 и 340 мм соответственно.

ASUS TUF Gaming LC 240 RGB

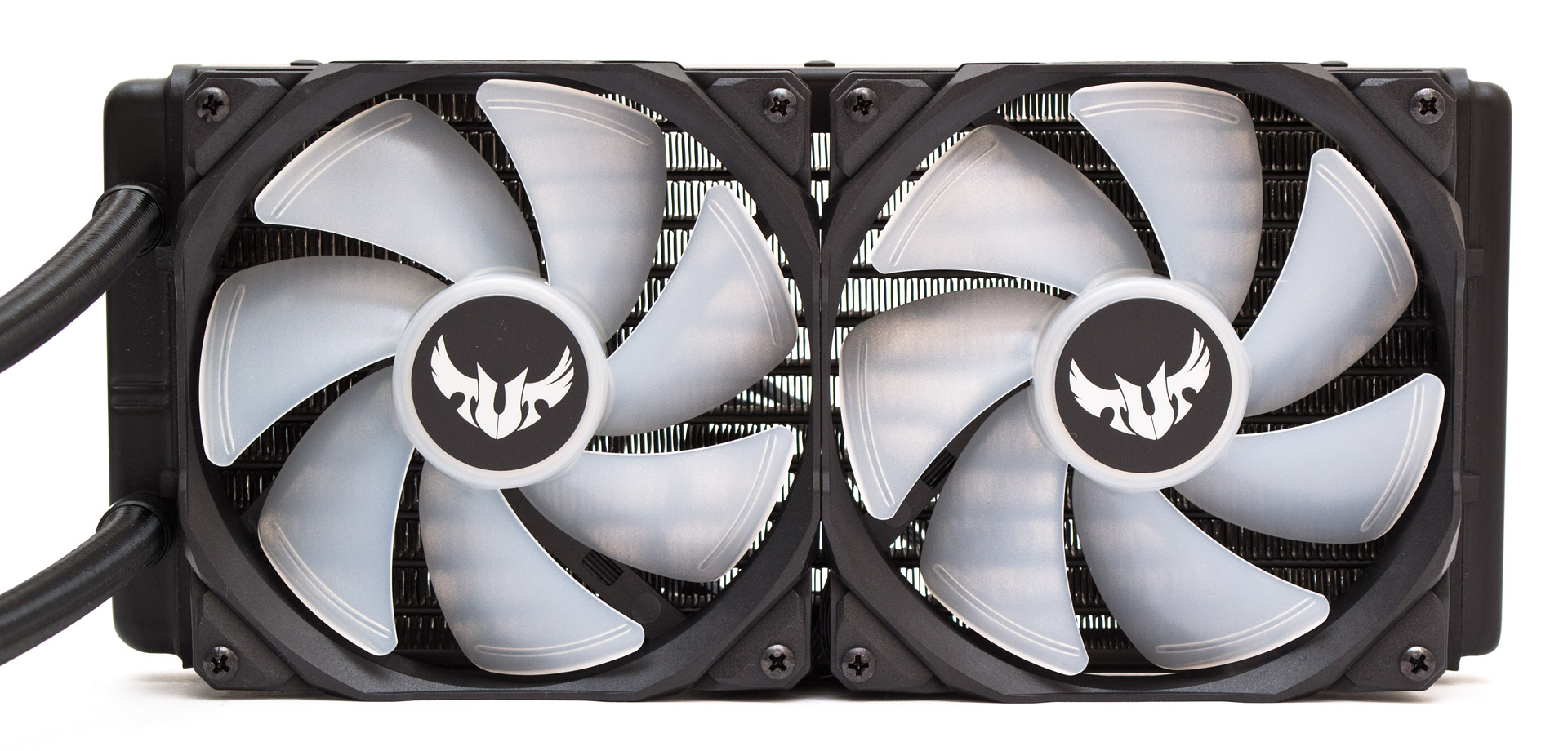

Так выглядят вентиляторы, прикрепленные к радиатору:

ASUS TUF Gaming LC 240 RGB

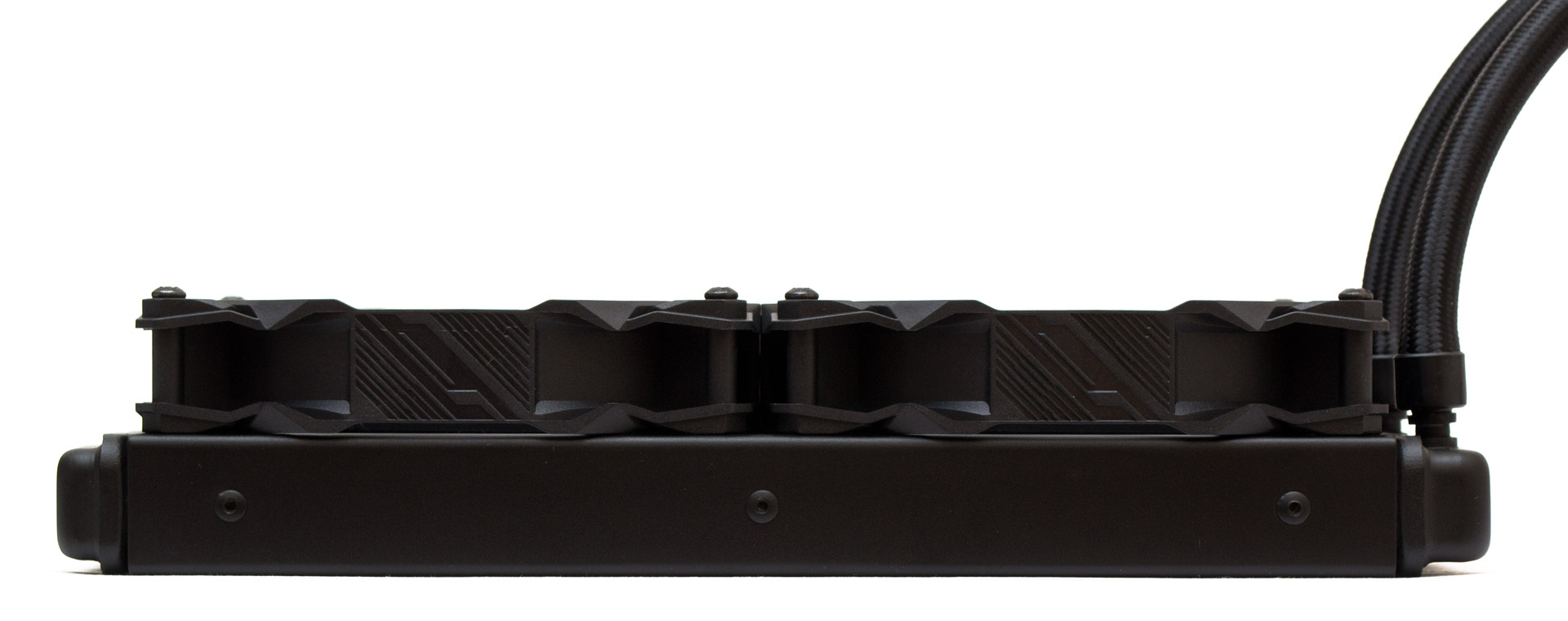

В сборе с вентиляторами, общая толщина системы в профиль равна 55 мм за счет выступающих шляпок винтов.

ASUS TUF Gaming LC 240 RGB

Перейдем к установке СВО и тестированию её эффективности.

Установка

По какой-то неочевидной причине ASUS TUF Gaming LC 240 RGB обладает узким перечнем поддерживаемых типов процессорных разъемов. Да, тут есть самые популярные Intel LGA 115х (он же 1200 с аналогичными отверстиями) и AMD AM4 (на все остальные сокеты типа AM3/FM тоже встанет не переживайте). Ладно, предположим, что Intel LGA775 уже никому не нужен, но почему тогда поддерживается Intel LGA 1366, а под Intel LGA 2011/2066 четыре банальные стойки не положили? Или они что-то знали про уровень тепловыделения новых топовых процессоров и решили не рисковать? Загадочно! Кстати, стоит похвалить крепление под AM4 — оно очень простое и цепляется на стандартную рамку сокета, без лишних процедур по снятию и замене усилительной пластины.

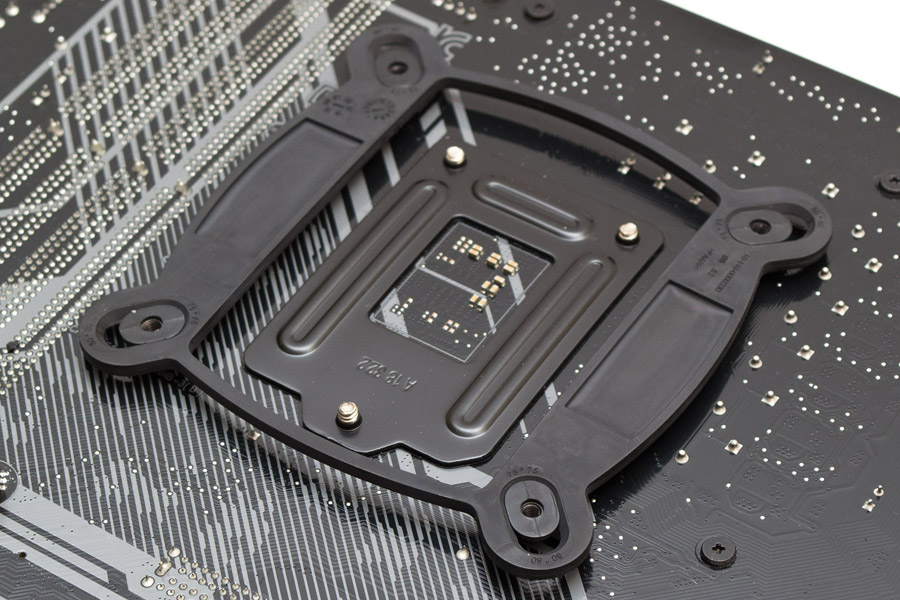

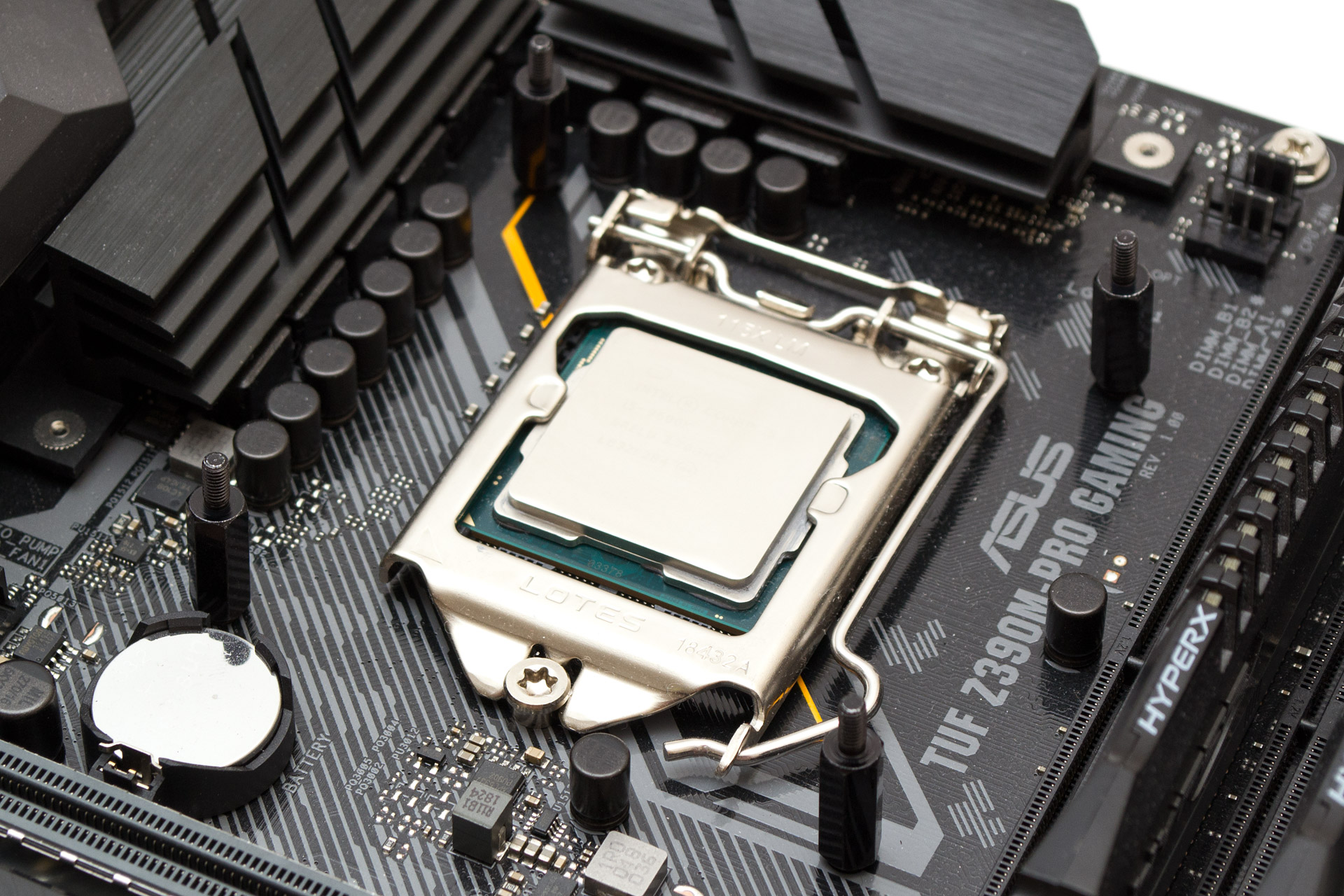

Но в нашем распоряжении был лишь сокет Intel LGA1151, на нем мы и практиковались в монтаже. Итак, сначала к обратной стороне материнской платы прикладывается пластиковая рамка с обоймами для винтовых стоек. Их нужно сдвинуть в крайнее ближнее к процессору положение.

ASUS TUF Gaming LC 240 RGB

Потом в обоймы креплений вкручиваются винтовые стойки. Они имеют люфт по вертикали даже когда затянуты до конца. Но не пугайтесь, это нужно для улучшения прижима. После монтажа водоблока все встанет на свои места.

ASUS TUF Gaming LC 240 RGB

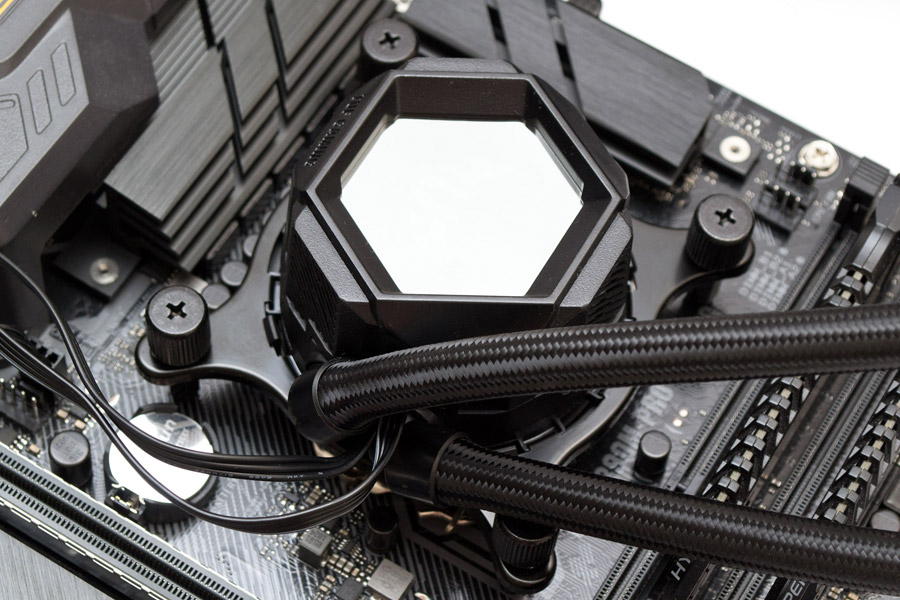

Наносим термоинтерфейс, ставим водоблок и прикручиваем его комплектными гайками, равномерно затягивая их поочередно на несколько оборотов за раз. Как со всеми подобными системами в прошлом, чтобы логотип считывался горизонтально, шланги должны находится с правой стороны. Но нам было удобнее расположить их снизу. Помпа подключается к любому разъему вентилятора. Подсветку и вентиляторы включаем в разветвитель, который потом соединяем с разъемом +12VGRB на материнской плате. Без него подсветка работать не будет.

ASUS TUF Gaming LC 240 RGB

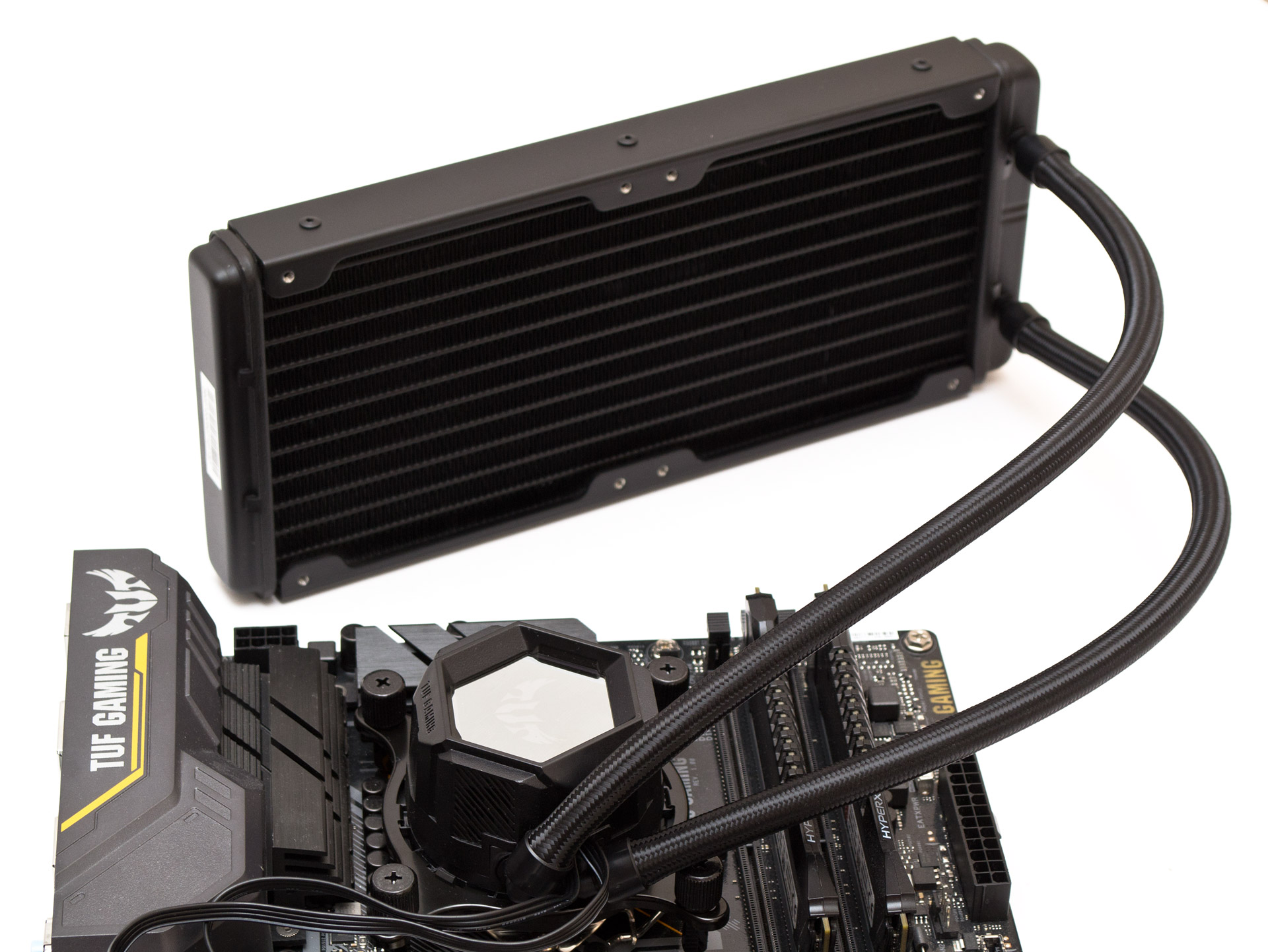

Наверное, излишне говорить, что оперативной памяти и видеокарте данная система охлаждения не мешает. Но по поводу ориентации водоблока нужно все взвесить перед установкой. И зависит она от того, где и как будет закреплен радиатор. Повернуть помпу лучше так, чтобы шланги не перегибались и были проложены наиболее удобным образом.

ASUS TUF Gaming LC 240 RGB

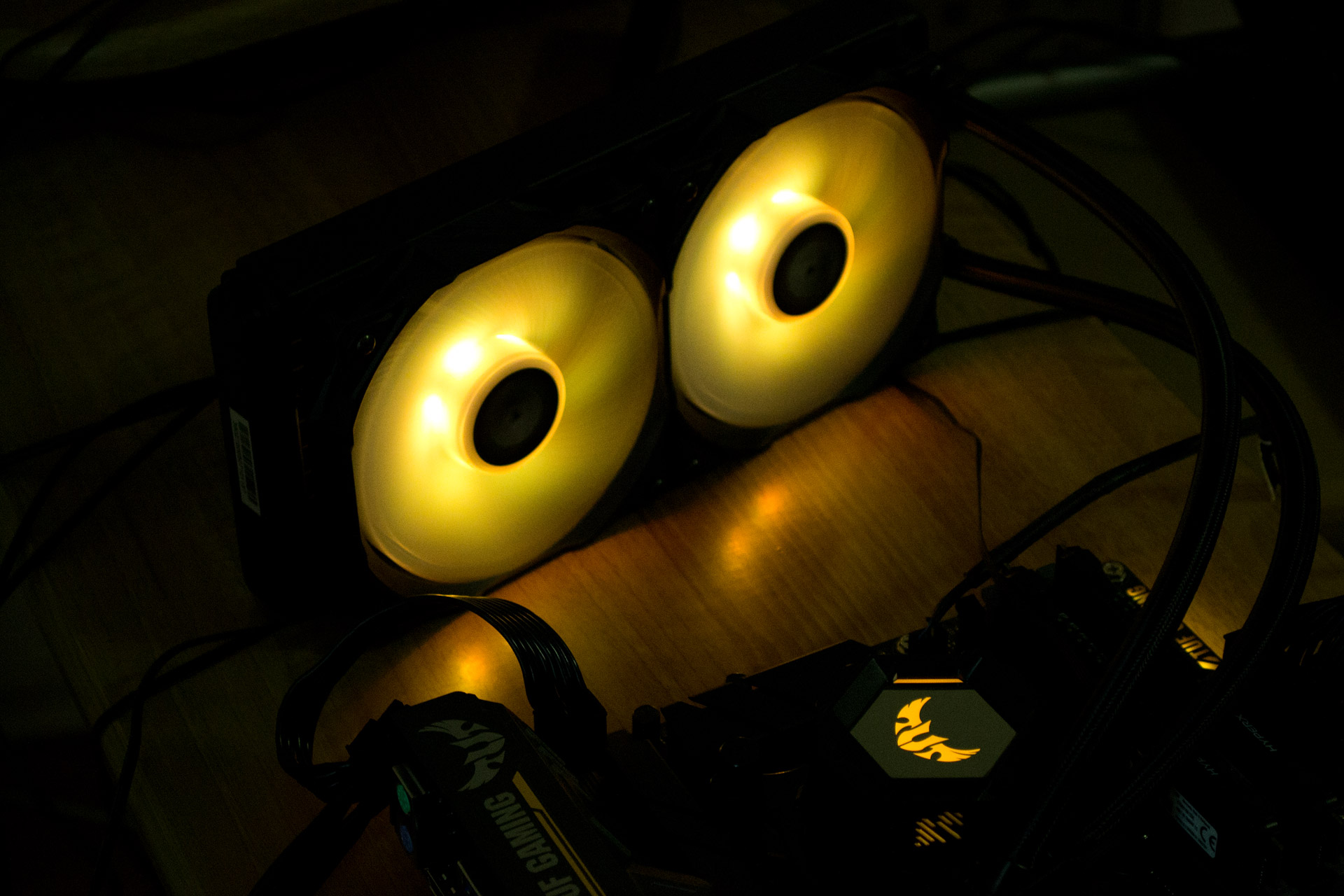

После включения вентиляторы и водоблок сияют или одним определенным цветом на выбор или воспроизводят эффекты Aura Sync. При условии, что у вас материнская плата именно ASUS.

ASUS TUF Gaming LC 240 RGB

Отпечаток на подошве водоблока свидетельствует о выступе по центру, пролегающему параллельно относительно оси угловых фитингов.

ASUS TUF Gaming LC 240 RGB

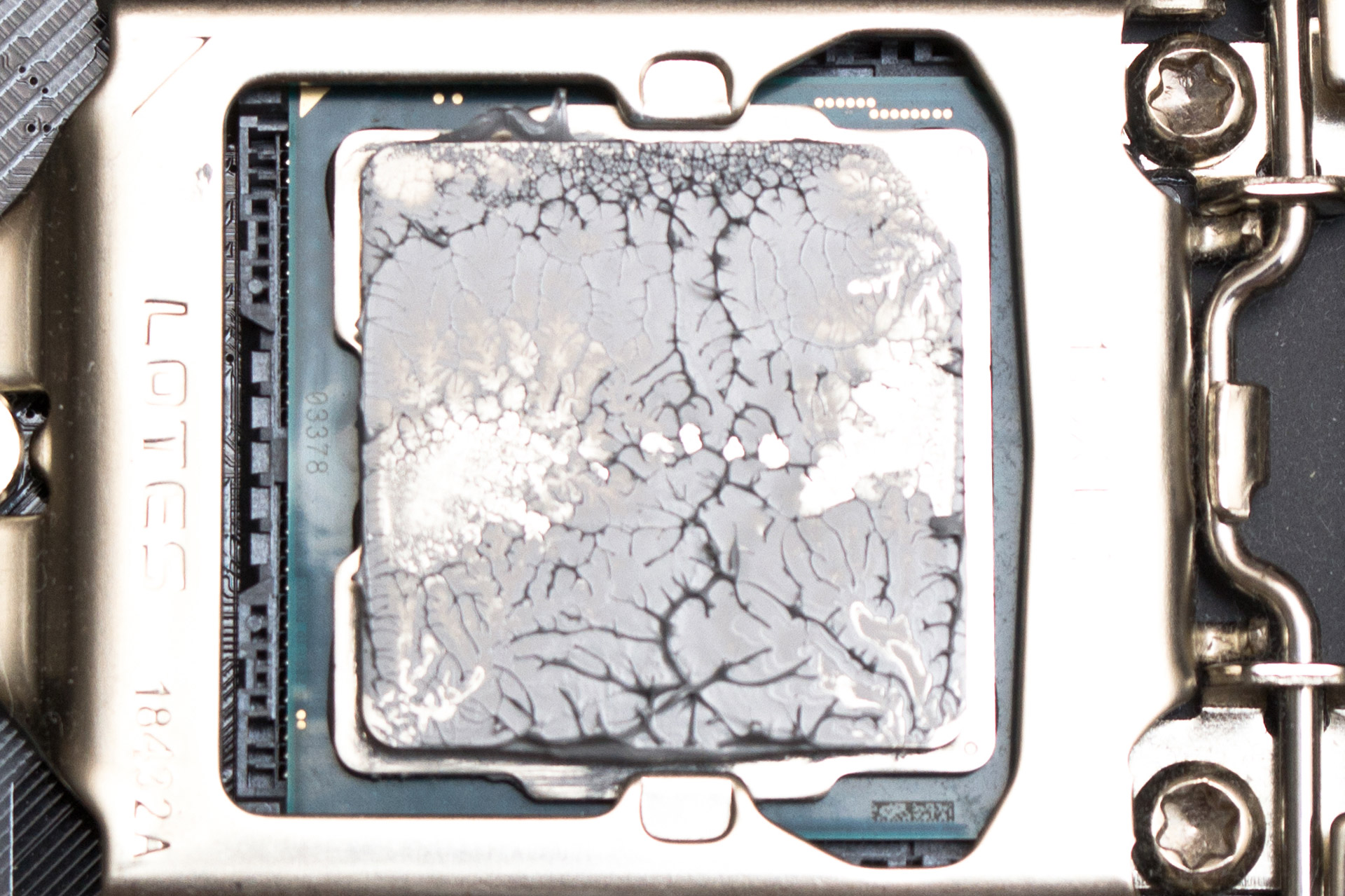

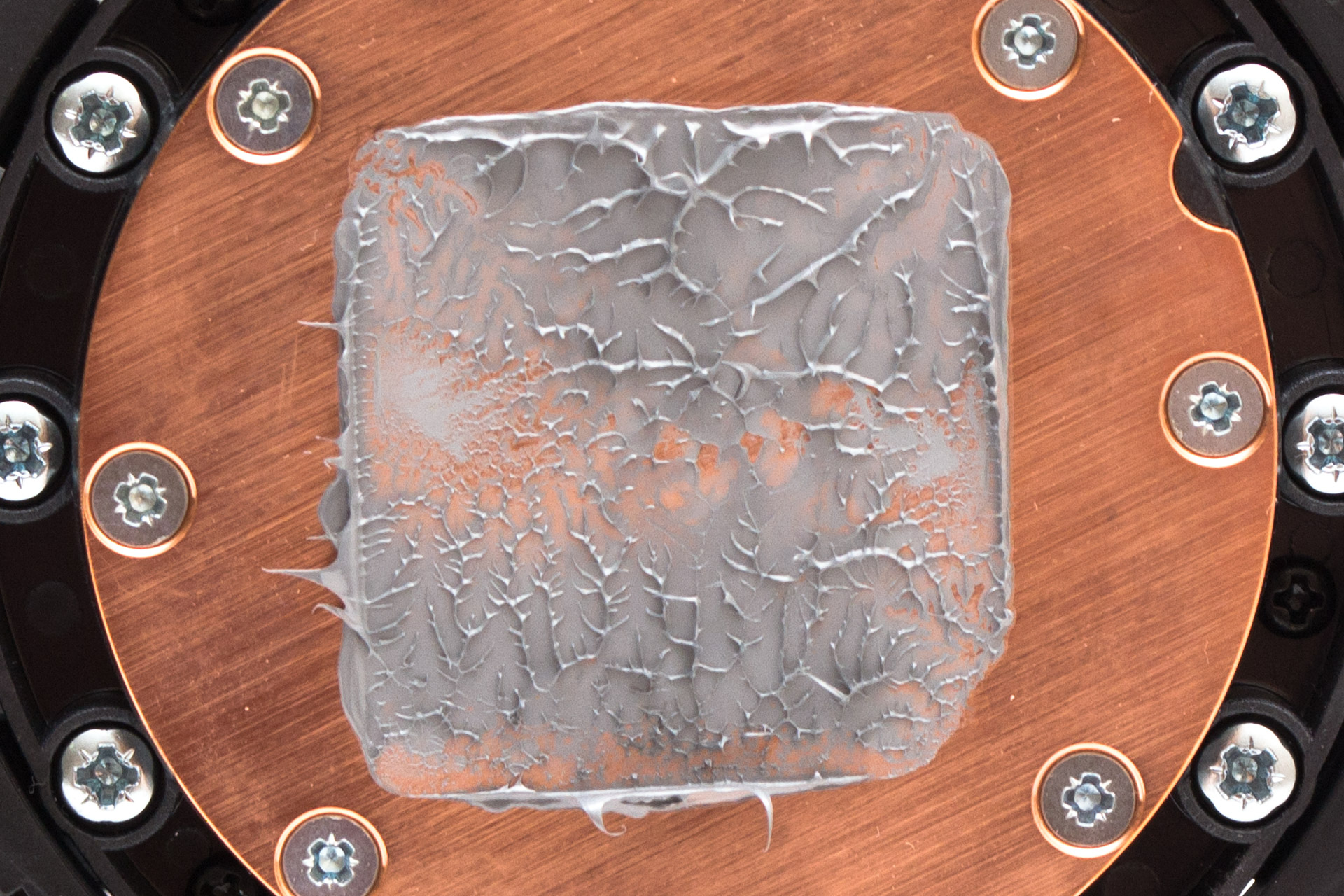

Аналогичный отпечаток есть и на процессоре. Выступ может улучшать передачу тепла на процессорах Intel, но на больших крышках AMD эффективность из-за этого может и снизится на пару градусов.

ASUS TUF Gaming LC 240 RGB

Перейдем к тепловому тесту.

Тестовый стенд

Для тестирования эффективности системы жидкостного охлаждения ASUS TUF Gaming LC 240 RGB использовался стенд следующей конфигурации:

  • процессор: Intel Core i5-9600K (3,7@4,5 ГГц, 1,234 В);
  • материнская плата: ASUS TUF Z390M-PRO GAMING (Intel Z390);
  • память: HyperX Savage HX424C12SBK2/16 (2x4 ГБ, DDR4-2400, 12-13-13-35-2Т, 1,35 В);
  • твердотельный накопитель: Team MP34 M.2 PCIe SSD (512 ГБ, PCI Express 3.0 x4, NVMe 1.3);
  • блок питания: Chieftec Polaris PPS-750FC (750 Вт);
  • контроллер вентиляторов: Noctua NA-FC1;
  • термопаста: Noctua NT-H1.

Тестирование систем охлаждения производилось на открытом стенде в горизонтальном положении материнской платы при постоянной температуре 27 градуса Цельсия в помещении. Для прогрева центрального процессора использовался стресс-тест LinX 0.7.3 (AVX) с 2048 МБ выделенной памяти в течение 10 минут. Минимальная температура измерялась спустя десять минут простоя системы без нагрузки. На графике отображен максимальный среди всех ядер температурный результат. Для мониторинга температур процессора использовалась программа Real Temp 3.70.

Для измерения уровня звукового давления, использовался шумомер UNI-T UT352. Все замеры производились в тихом помещении без посторонних источников звука. Шумомер располагался на расстоянии 10 мм от переднего подшипника системы охлаждения, смонтированной на материнскую плату. Уровень фонового шума составлял 33 дБ (А).

Эффективность отвода тепла системой жидкостного охлаждения ASUS TUF Gaming LC 240 RGB сравнивалась с одним из лучших воздушных кулеров Noctua NH-U12A, выбранным по причине сочетания компактности и мощности.

Результаты тестирования

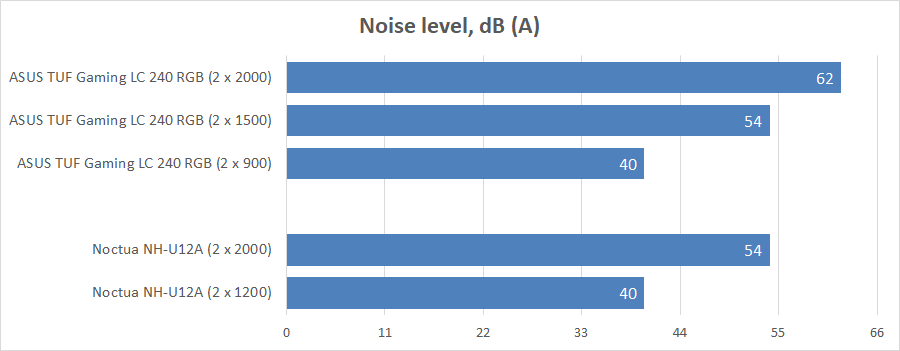

Системы охлаждения сравнивались между собой по соотношению уровня шума к общей эффективности. На максимальных 2000 об/мин ASUS TUF Gaming LC 240 RGB шумновата — 62 дБ (А). Точка равновесия между шумом СВО и воздушного кулера находится на отметке в 54 дБ (А). У СВО это соответствует скорости 1500 об/мин, а для супер-тихих вентиляторов Noctua NH-U12A это скорость в полные 2000 об/мин. Что же до тихого режима работы, то NH-U12A образцово работает на 1200 об/мин при 40 дБ (А) (шум неслышный из закрытого корпуса), а СВО можно без проблем утихомирить до 40 дБ (А) при 900 об/мин.

ASUS TUF Gaming LC 240 RGB

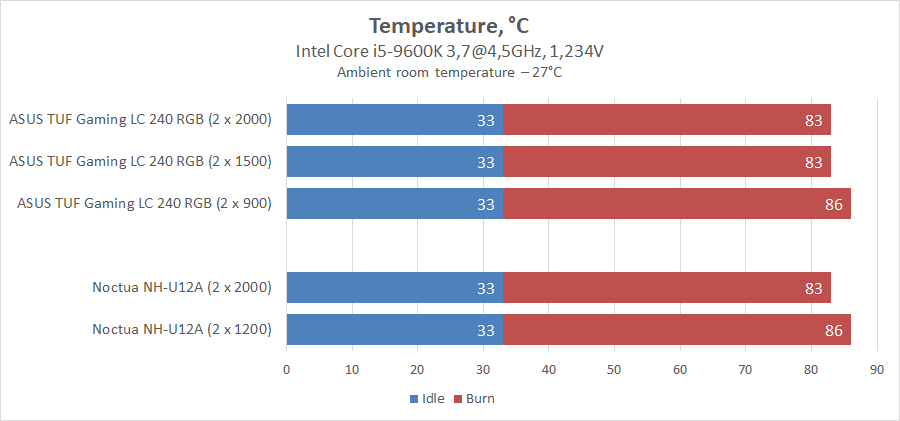

Посмотрим на график температур для каждого уровня шума.

ASUS TUF Gaming LC 240 RGB

Как и в подавляющем большинстве наших прошлых экспериментов воздушный кулер Noctua NH-U12A и СВО ASUS TUF Gaming LC 240 RGB показали полностью одинаковую эффективность при работе с процессором Intel Core i5-9600K обладающим в текущем разгоне тепловым пакетом в 135 ватт. Увлекательный момент состоит в том, что снижение скорости вентиляторов СВО с 2000 об/мин до 1500 об/мин никак не отразилось на максимальной температуре. Это значит, что данная система упирается в производительность помпы и нет никакого практического смысла раскручивать пропеллеры на максимум, создавая излишний шум.

Выводы

ASUS TUF Gaming LC 240 RGB — это еще одна стандартная система жидкостного охлаждения процессора, сделанная по референс-дизайну от Asetek. Такой вывод уже неоднократно звучал в обзорах подобных систем и, вероятно, прозвучит еще не раз, пока мы будем сталкиваться с ними. По эффективности и уровню шума TUF Gaming LC 240 RGB полностью идентичен хорошему супер-кулеру от Noctua. По стоимости подобный воздух оказывается выгоднее почти на четверть. Зато срок гарантии в пять лет для данной СВО с лихвой покрывает её расчетный период пригодности к эксплуатации. Для кого же она предназначена? Вероятно, это еще одна попытка привлечь на свою сторону людей, которые не являются «фанатами» бренда. Потому что создать приличную СВО сейчас намного проще, чем хороший воздушный кулер.

Из особенностей ASUS TUF Gaming LC 240 RGB стоит отметить упрощенную систему крепления, с которой справится любой новичок. Особенно в случае монтажа на сокеты от AMD. Отсюда же проистекает и недостаток: поддерживаются только наиболее популярные процессорные разъемы, а Intel LGA 775/2011/2066 и AMD TR4 остались за бортом. Возможно данная СВО и не была рассчитана изначально на их уровни тепловыделения.

Даже если вы и не собираете систему, исключительно из компонентов от ASUS, то TUF Gaming LC 240 RGB можно рассматривать в качестве кандидата на роль охладителя для процессора хотя бы из-за сочетания стоимости в пересчете на пятилетний период гарантии. Конечно, есть аналоги и подешевле. Но спустя один, два, ну максимум три года их производитель уже не будет вам ничего должен.
