Воду в массы! Обзор All-in-one систем водяного охлаждения Antec KUHLER H2O 620 и KUHLER H2O 920

В наших предыдущих обзорах мы уже познакомились с системами водяного охлаждения CoolIT ECO A.L.C. и Corsair Hydro Series H50 и H70. Причём Н70 смогла успешно конкурировать с хорошим суперкулером. Но с момента того тестирования на рынке появились новые воздушные охладители, эффективность которых заметно повысилась по сравнению с предшественниками. На этот раз в нашу тестовую лабораторию попали две системы Antec KÜHLER H2O 620 и KÜHLER H2O 920. Эти СВО поставляются собранными и заправленными, таким образом монтаж не будет существенно отличаться от установки воздушного кулера. Простота установки и отсутствие необходимости подбора и самостоятельной сборки компонентов — вот главное преимущество готовых «водянок». Стоимость новинок так же относительно невысока, особенно если сравнивать с высокоуровневыми сборными СВО. А вот эффективность «водянок» Antec нам ещё предстоит изучить. Итак, приступим.

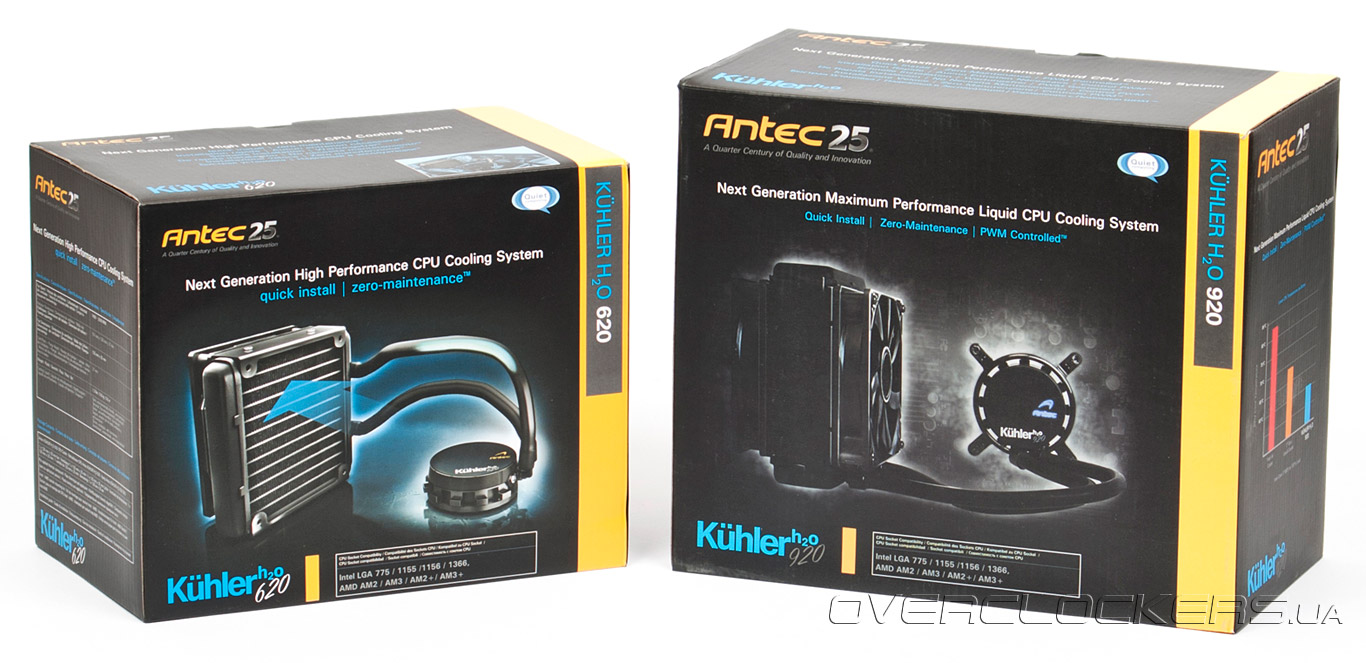

Antec KUHLER H2O 620 и KUHLER H2O 920


Antec KÜHLER H2O 620

Поставляется система в картонной коробке, оформление которой всячески подчёркивает, что внутри находится СВО. На лицевой стороне указаны поддерживаемые процессорные разъёмы.

Antec KUHLER H2O 620

На тыльной стороне отмечены ключевые характеристики продукта на английском языке и присутствуют фотографии основных узлов системы.

Antec KUHLER H2O 620

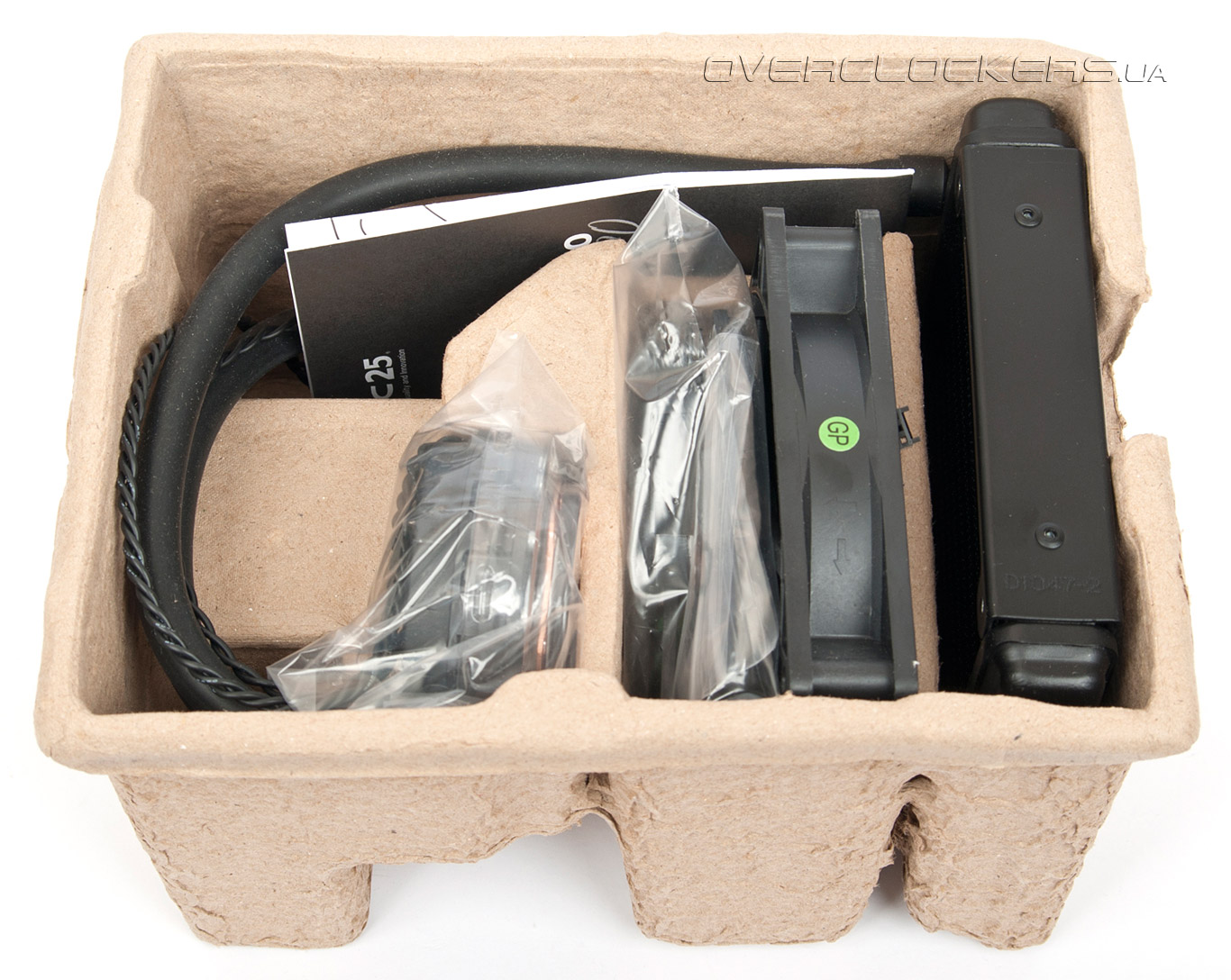

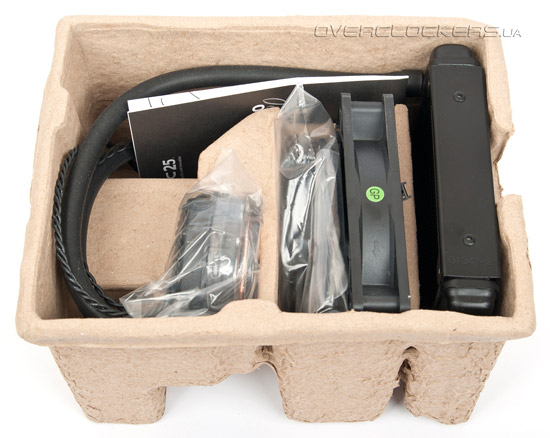

Сама СВО находится в картонном уплотнителе, что сводит к минимуму вероятность повреждения при транспортировке.

Antec KUHLER H2O 620

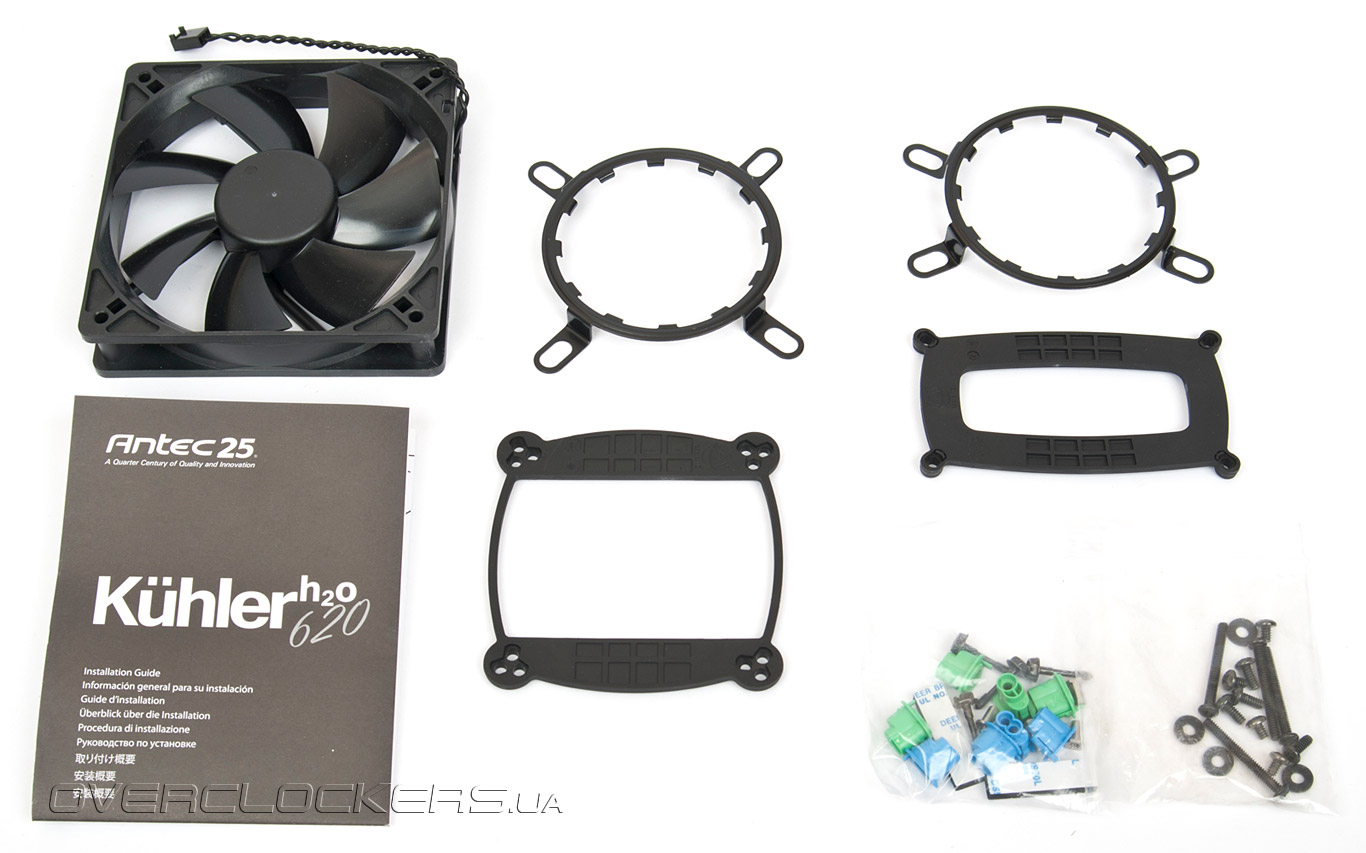

Комплект поставки включает следующие компоненты:
  • вентилятор типоразмера 120 мм;
  • наборы креплений водоблока;
  • руководство пользователя;
  • винты и резиновые шайбы для установки вентилятора.
Antec KÜHLER H2O 620 поддерживает установку на материнские платы Intel LGA1366, LGA1156, LGA1155 и LGA775, а также AMD AM2, AM2+ и AM3.

Antec KUHLER H2O 620

Взглянем на саму «водянку».

Antec KUHLER H2O 620

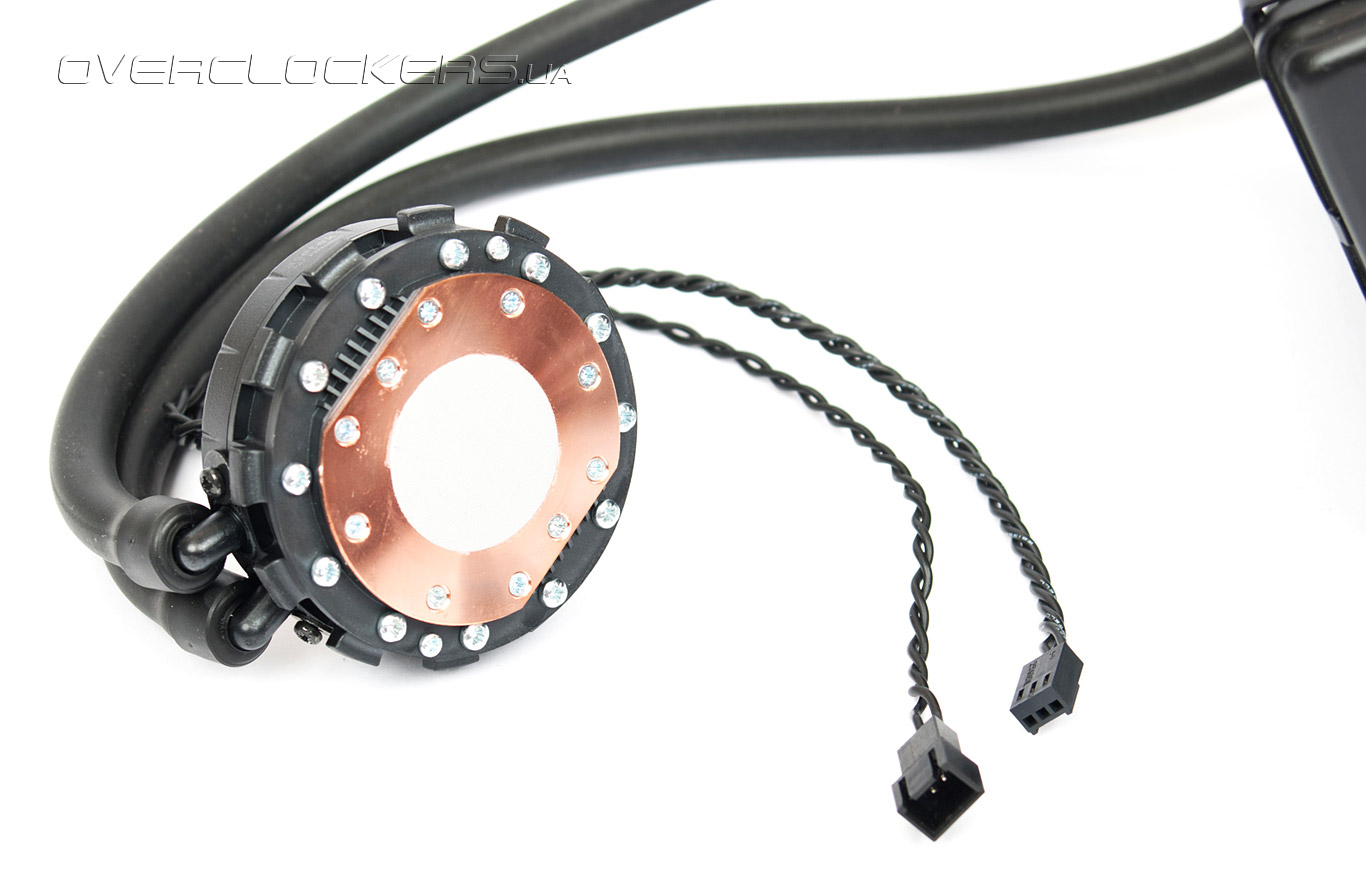

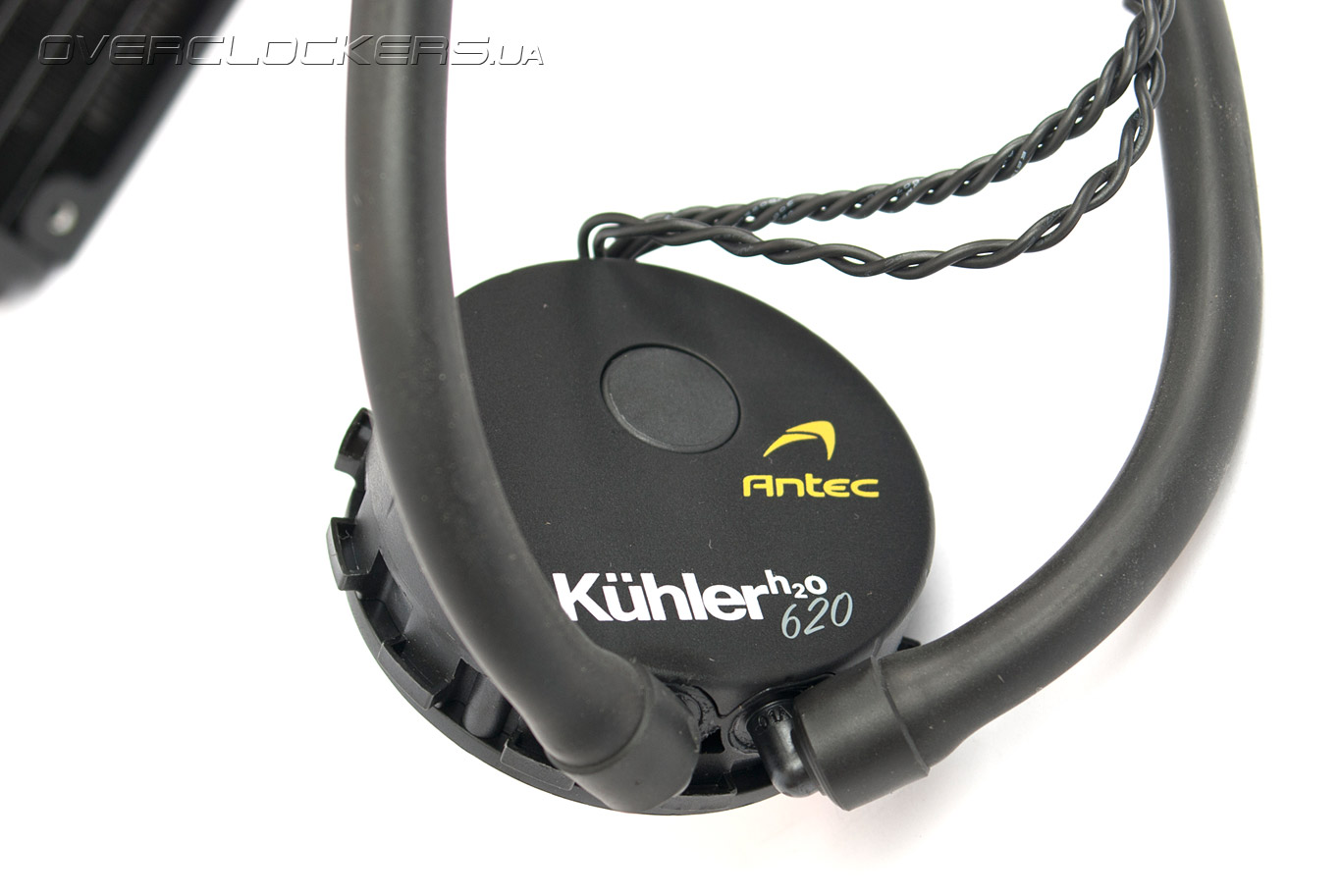

В системе охлаждения задействован медный водоблок с массивом тонких медных рёбер на тыльной поверхности. К нему прикручена крышка с помпой внутри, образующие такой себе моноблок. Сразу бросаются в глаза габариты помпы — уж больно она мала. А посему производительность такого насоса находится под сомнением. Характеристики помпы на сайте производителя не указаны.

Antec KUHLER H2O 620

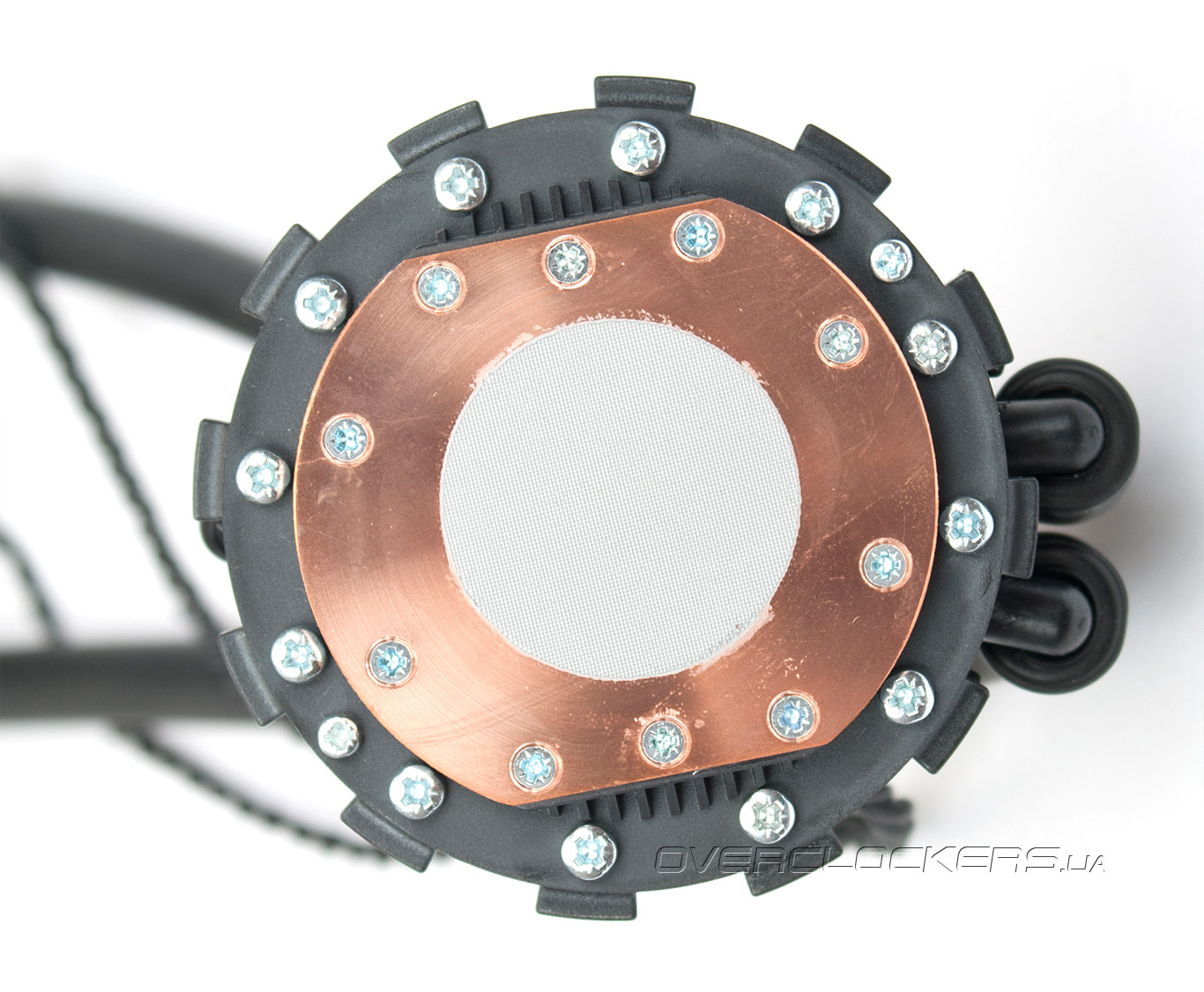

Подошва теплосъёмника ровная, а качество обработки не вызывает нареканий. Тонкий слой термоинтерфейса уже нанесён производителем.

Antec KUHLER H2O 620

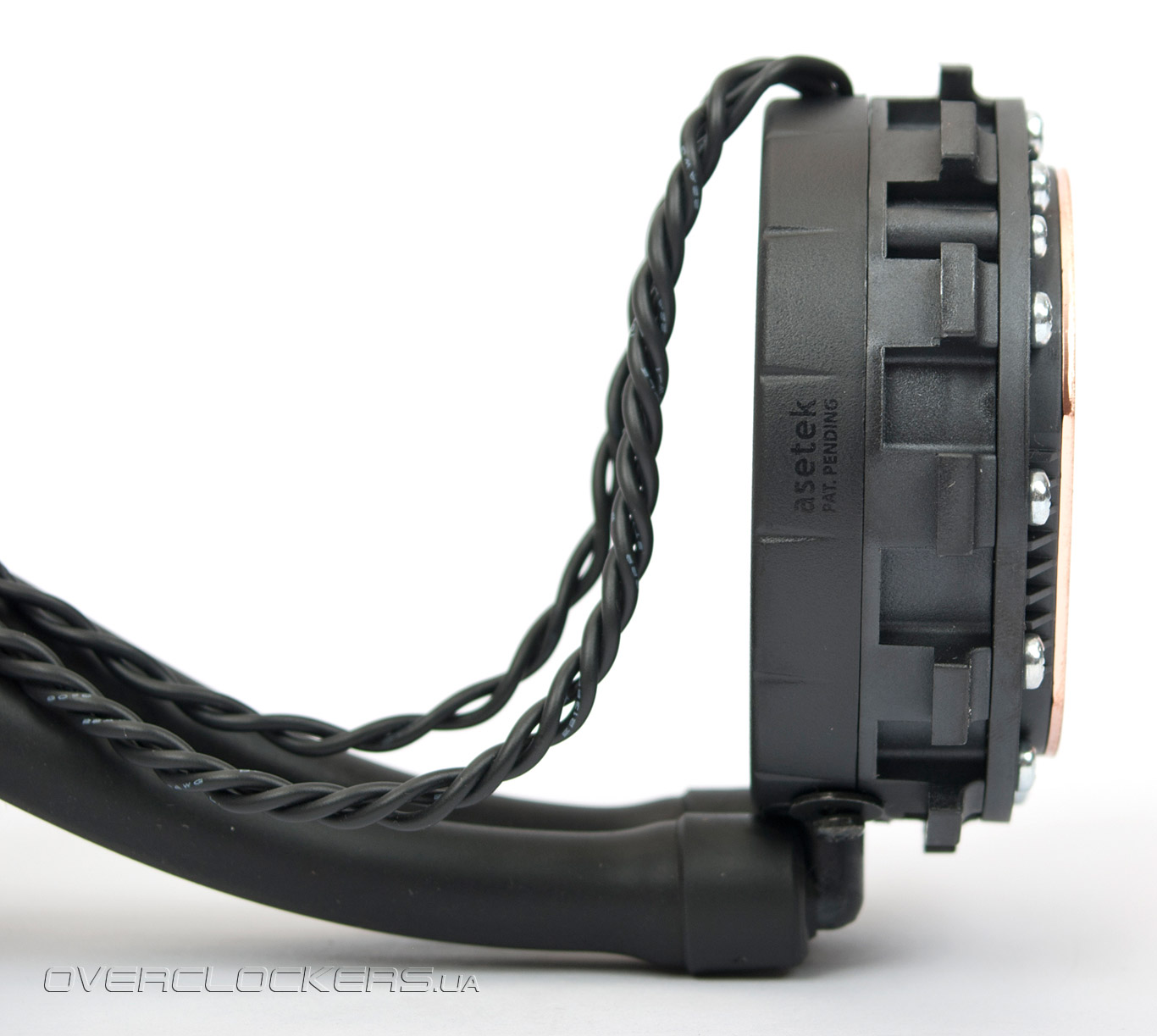

Шланги присоединены к помпе-водоблоку очень надёжно. Кроме того соединения имеют поворотную конструкцию, что упрощает установку и помогает предотвратить перегибы шлангов. Кстати, в случае Antec KÜHLER H2O 620 они практически исключены. Резиновые шланги с тонкими проходными отверстиями и толстыми стенками очень трудно поддаются перегибам. И даже если их перегнуть, то полностью это не останавливает ток жидкости. В этом плане рассматривая СВО практичнее сборных систем.

Antec KUHLER H2O 620

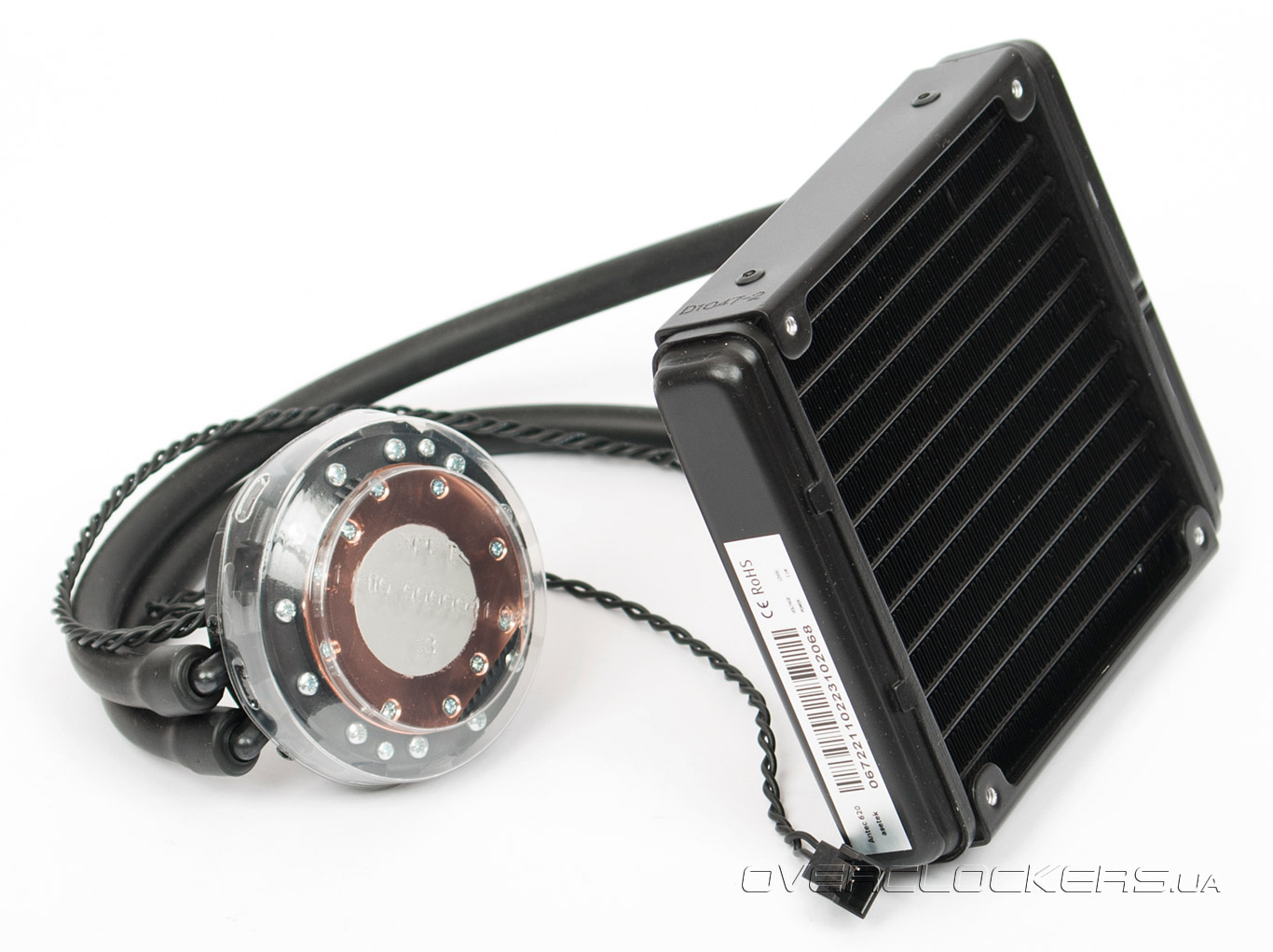

Крепление теплосъёмника к крышке более чем надёжное. Для этого использовано целых десять винтов. Конечно, запас прочности не помешает, но это явный перебор. При правильном конструировании и использовании резиновых колец высокого качества было бы достаточно четырёх, ну максимум шести винтов.

Antec KUHLER H2O 620

Система заправлена дистиллированной водой с антикоррозионными присадками, которые предотвращает образование грибка и разрушение алюминия. Жидкость циркулирует по резиновым шлангам длиной 33 см, проходя через алюминиевый радиатор. Кстати, использование алюминиевого радиатора является одним из важнейших недостатков данного продукта. Кроме более низкой в сравнении с медью эффективности, алюминий в водном контуре проявляет ряд неблаготворных свойств. Рано или поздно алюминий будет коррозировать, и никакие присадки не спасут от этого. Кроме того окислы алюминия со временем скапливаются на рёбрах медных теплосъёмников и препятствуют нормальному току жидкости. Любой опытный «водянщик» скажет, что в контуре с медью алюминию не место. Рёбра радиатора могут изготовляться из этого металла, это нормально, но трубки должны быть медными или хотя бы латунными. Почему производители продолжают экономить и пренебрегают азами построения СВО — не ясно.

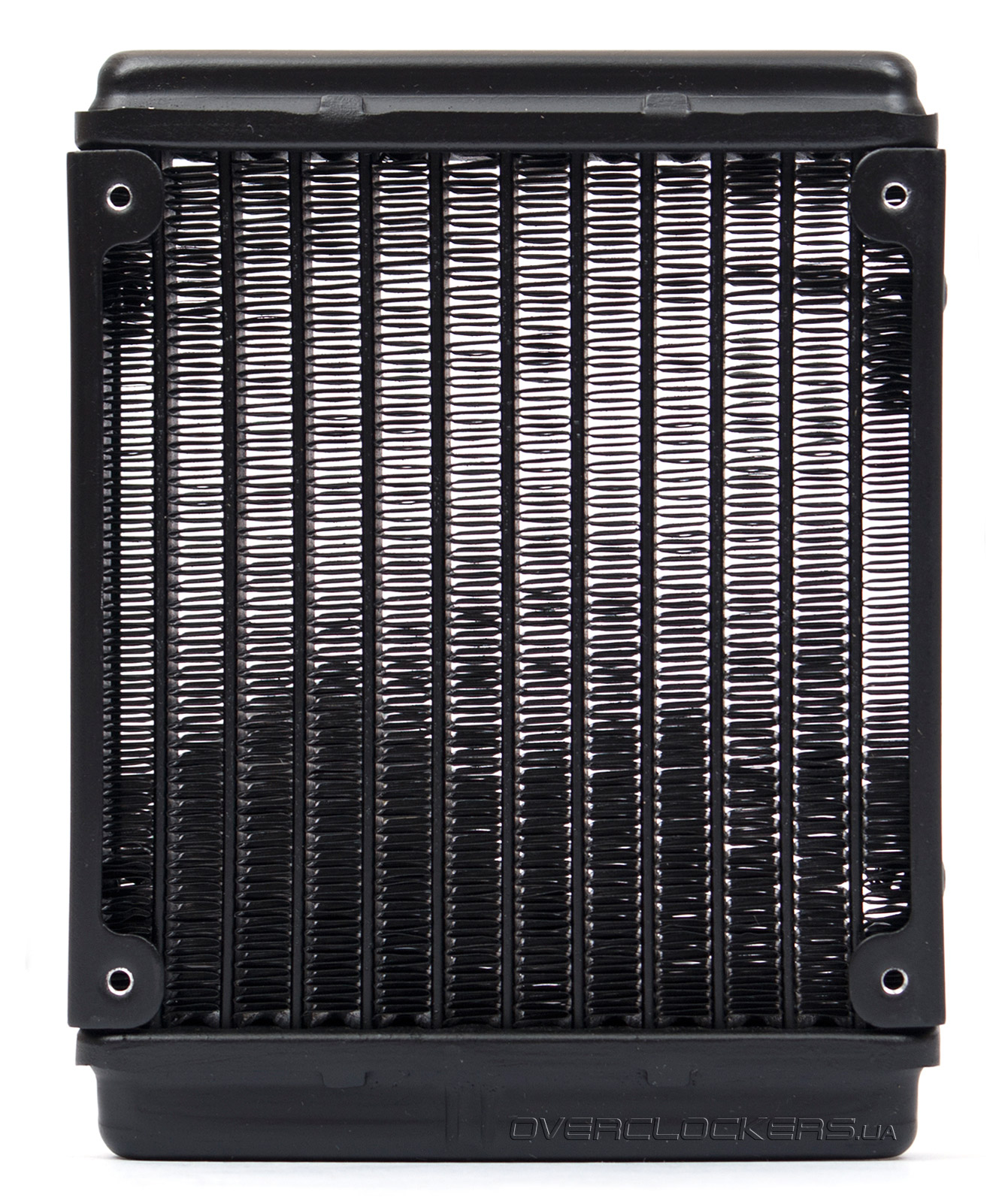

Если же говорить о конструкции радиатора, то претензий нет. Плоские трубки, плотное оребрение. По сути, радиатор является алюминиевым аналогом «старины» HardwareLabs Black Ice Pro 120. Радиаторы этого производителя давно применяются в СВО Asetek. Его габариты составляют 151 мм (В) x 120 мм (Ш) x 27 мм (Г). С обеих сторон присутствуют посадочные места для 120-мм вентиляторов.

Antec KUHLER H2O 620

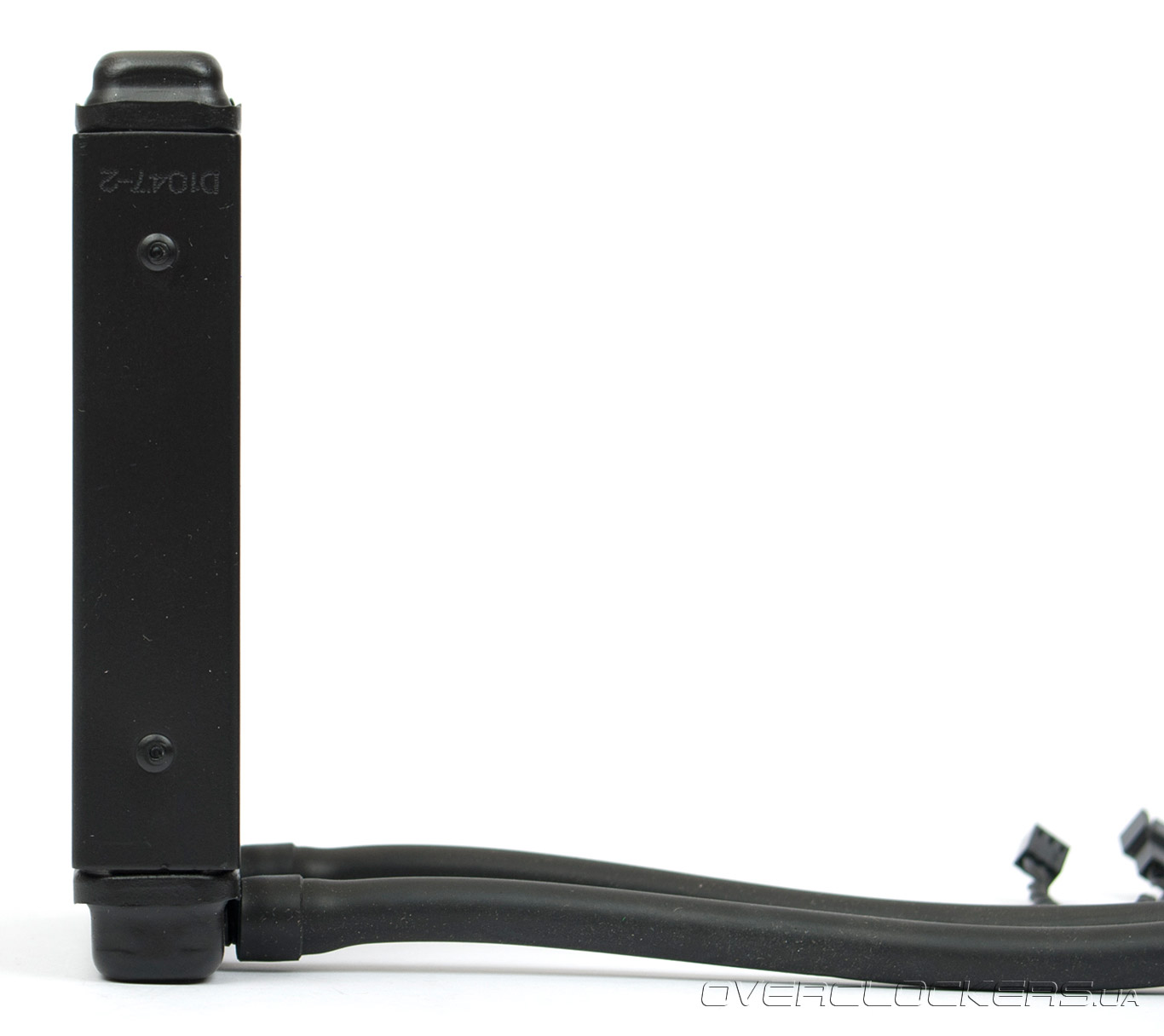

Толщина радиатора не впечатляет, но ведь вся серия Black Ice Pro имеет такую толщину. Более толстые классические радиаторы от HardwareLabs носят название Black Ice Extreme.

Antec KUHLER H2O 620

Поставляемый в комплекте вентилятор имеет переменную скорость вращения от 1450 до 2000 об/мин. Воздушный поток составляет 81,3 куб. футов в минуту, чего более чем достаточно для того чтобы продуть такой радиатор.

Antec KÜHLER H2O 920

Теперь приступим к рассмотрению стершей модели СВО. Эти продукты имеют много общего, но и отличия весьма существенные.

Взяв в руки коробку с Antec KÜHLER H2O 920 после 620-ой версии, понимаешь, что эта система охлаждения обладает более высоким потенциалом. Стиль оформления тот же, а вот размеры ощутимо больше.

Antec KUHLER H2O 920

На тыльной стороне коробки присутствуют фотографии ключевых компонентов с их кратким описанием на английской языке.

Antec KUHLER H2O 920

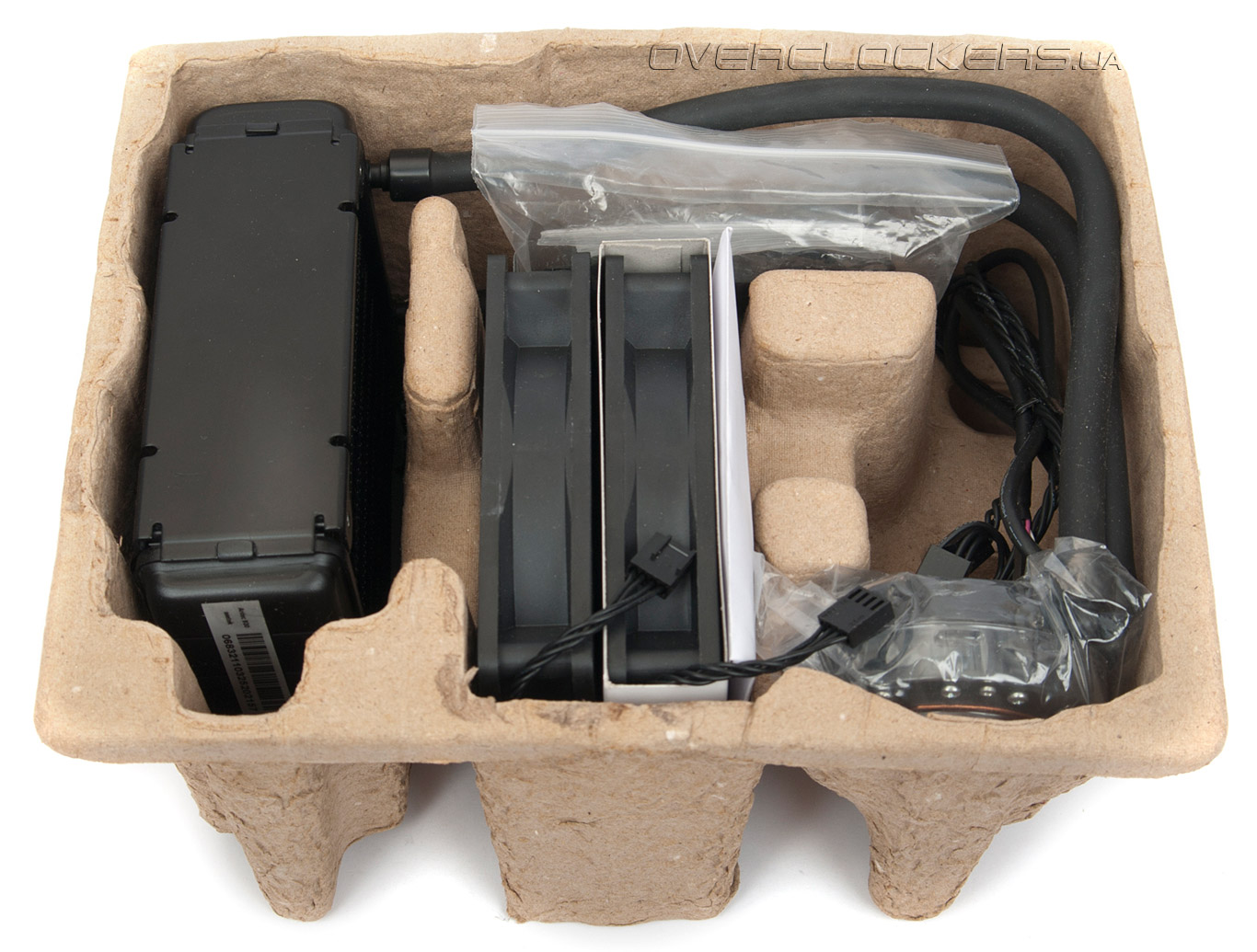

Для сохранности все компоненты СВО аккуратно уложены в индивидуальные ячейки картонного короба. Кроме того, водоблок дополнительно защищен кулечком.

Antec KUHLER H2O 920

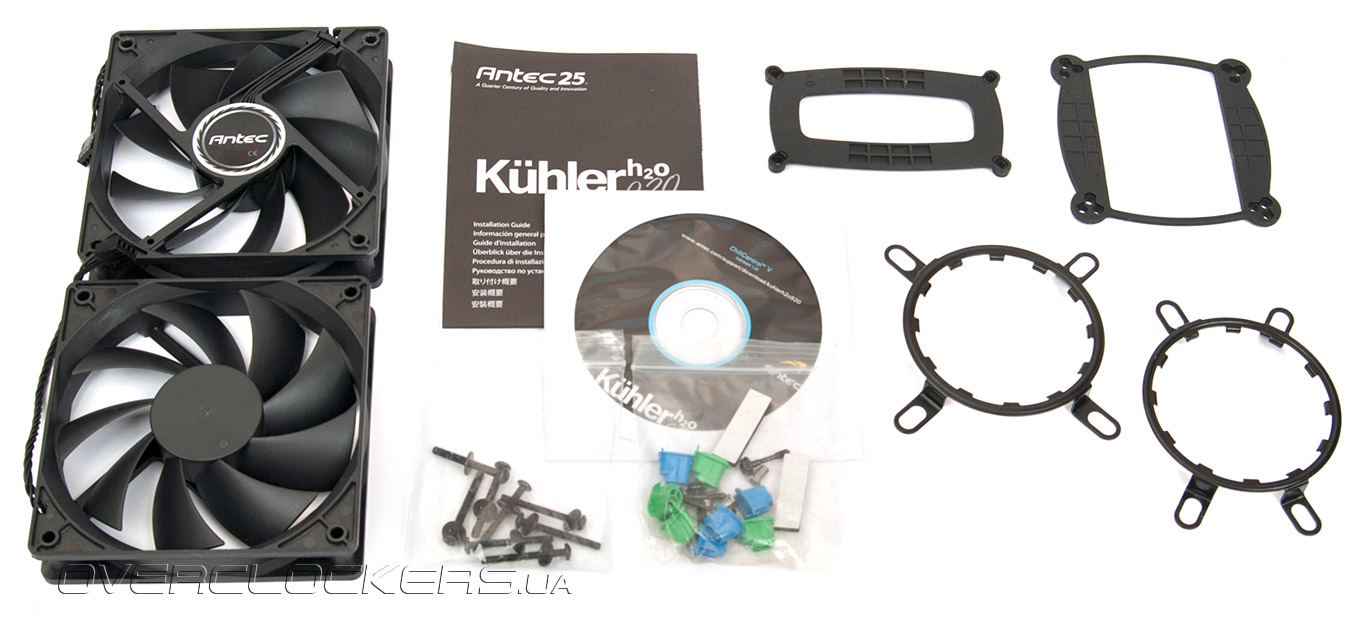

Комплект поставки включает:
  • два вентилятора типоразмера 120 мм;
  • наборы креплений водоблока;
  • руководство пользователя;
  • винты и резиновые шайбы для установки вентилятора;
  • диск с ПО.
Antec KUHLER H2O 920

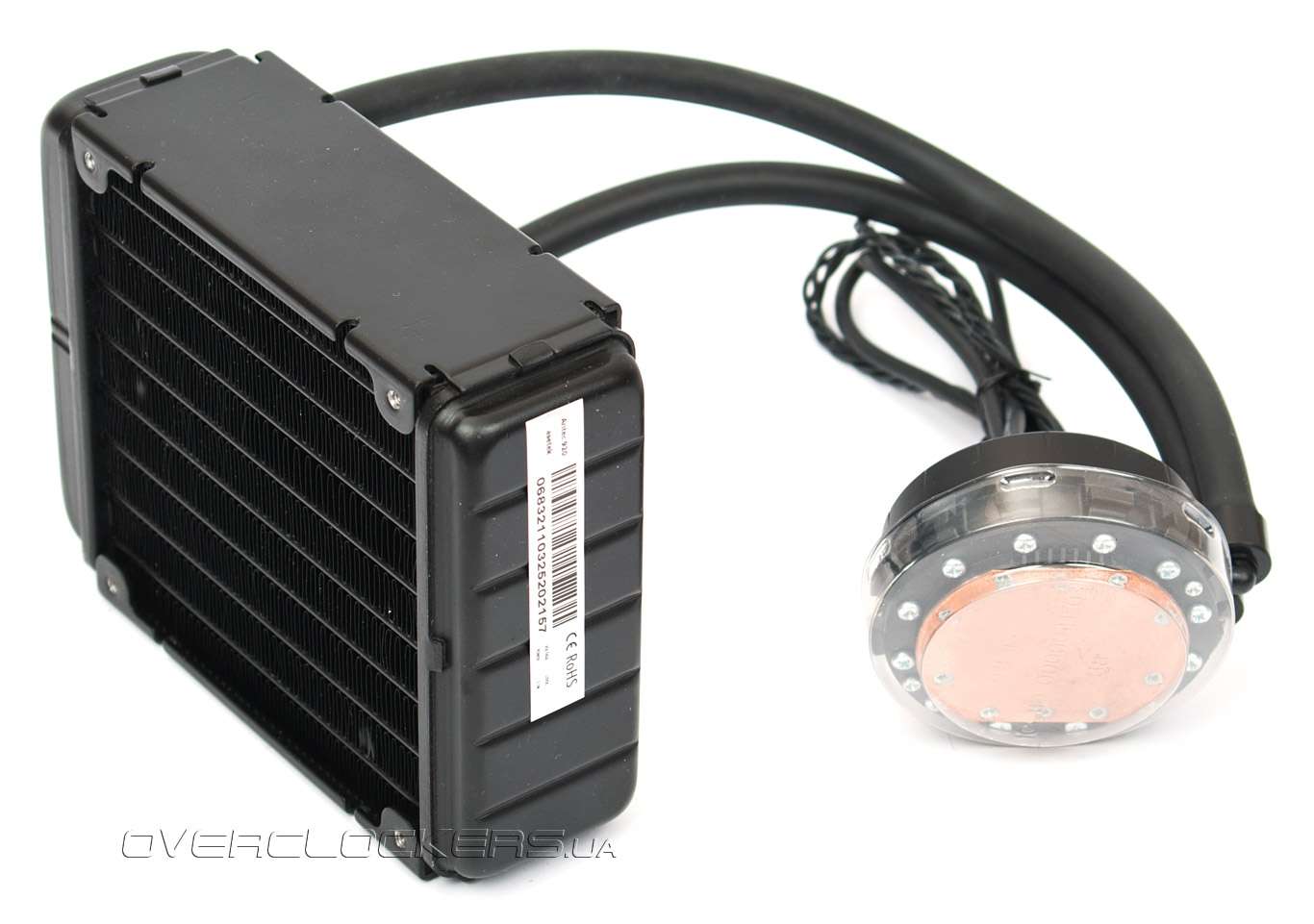

Старшая «водянка» Antec смотрится довольно внушительно благодаря толстому радиатору.

Antec KUHLER H2O 920

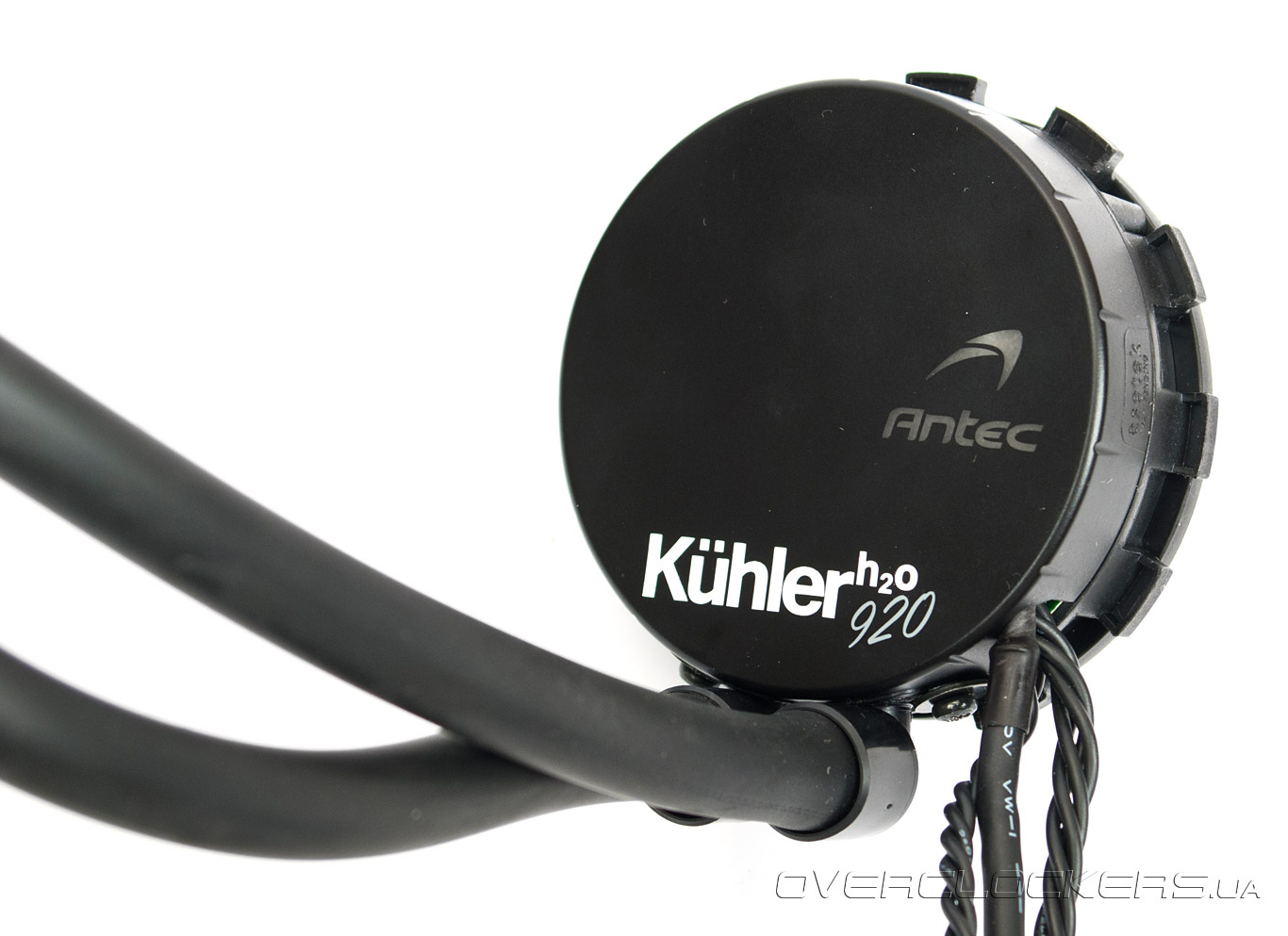

Водоблок с помпой имеют ту же конструкцию, что и в младшей модели.

Antec KUHLER H2O 920

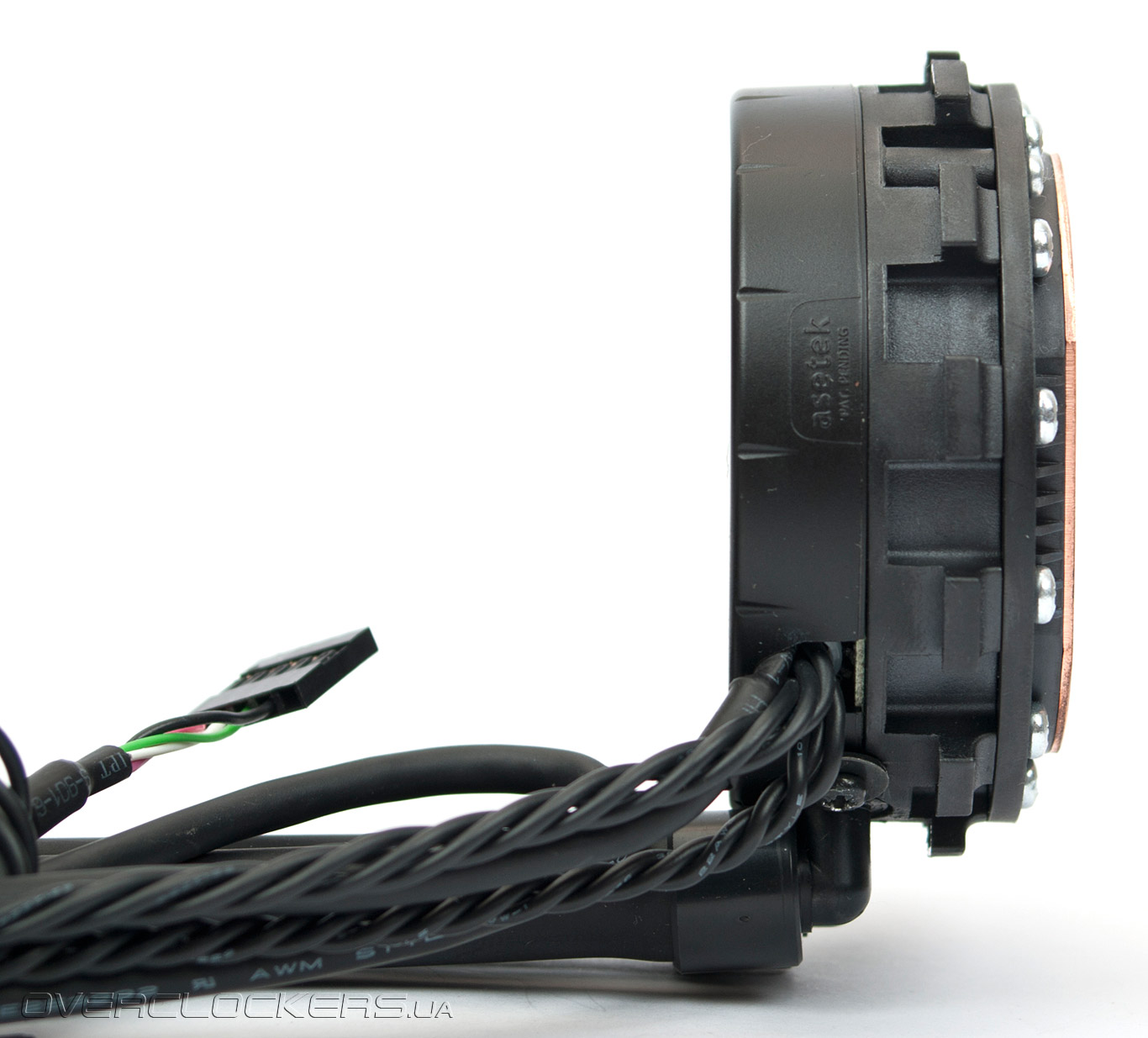

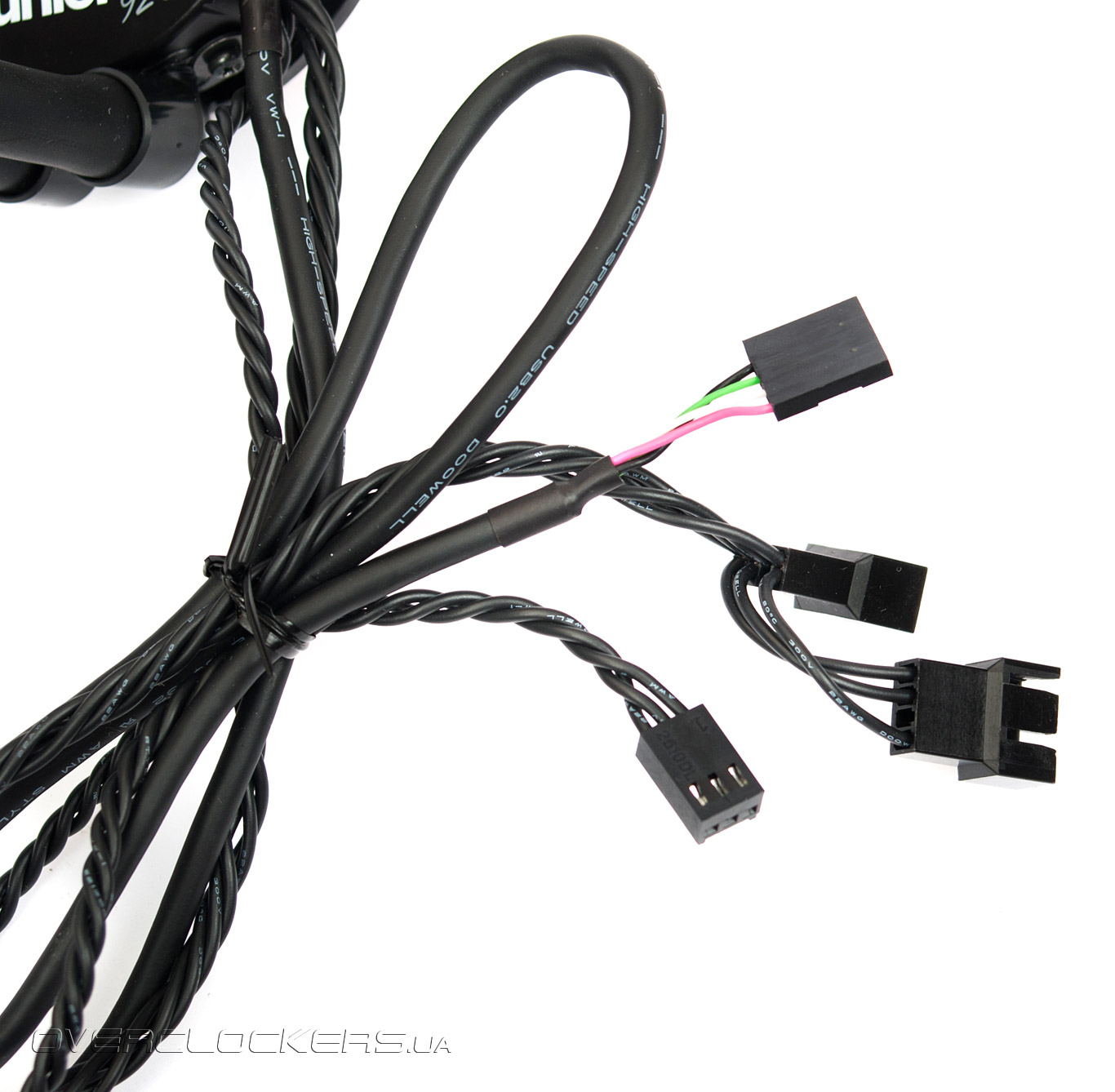

Однако здесь присутствует кабель USB, предназначенный для подключения к материнской плате с целью контроля производительности помпы и вентиляторов.

Antec KUHLER H2O 920

Характеристики помпы нам найти так же не удалось, но размер говорит о том, что принципиальных отличий от 620-ой версии ожидать не стоит.

Antec KUHLER H2O 920

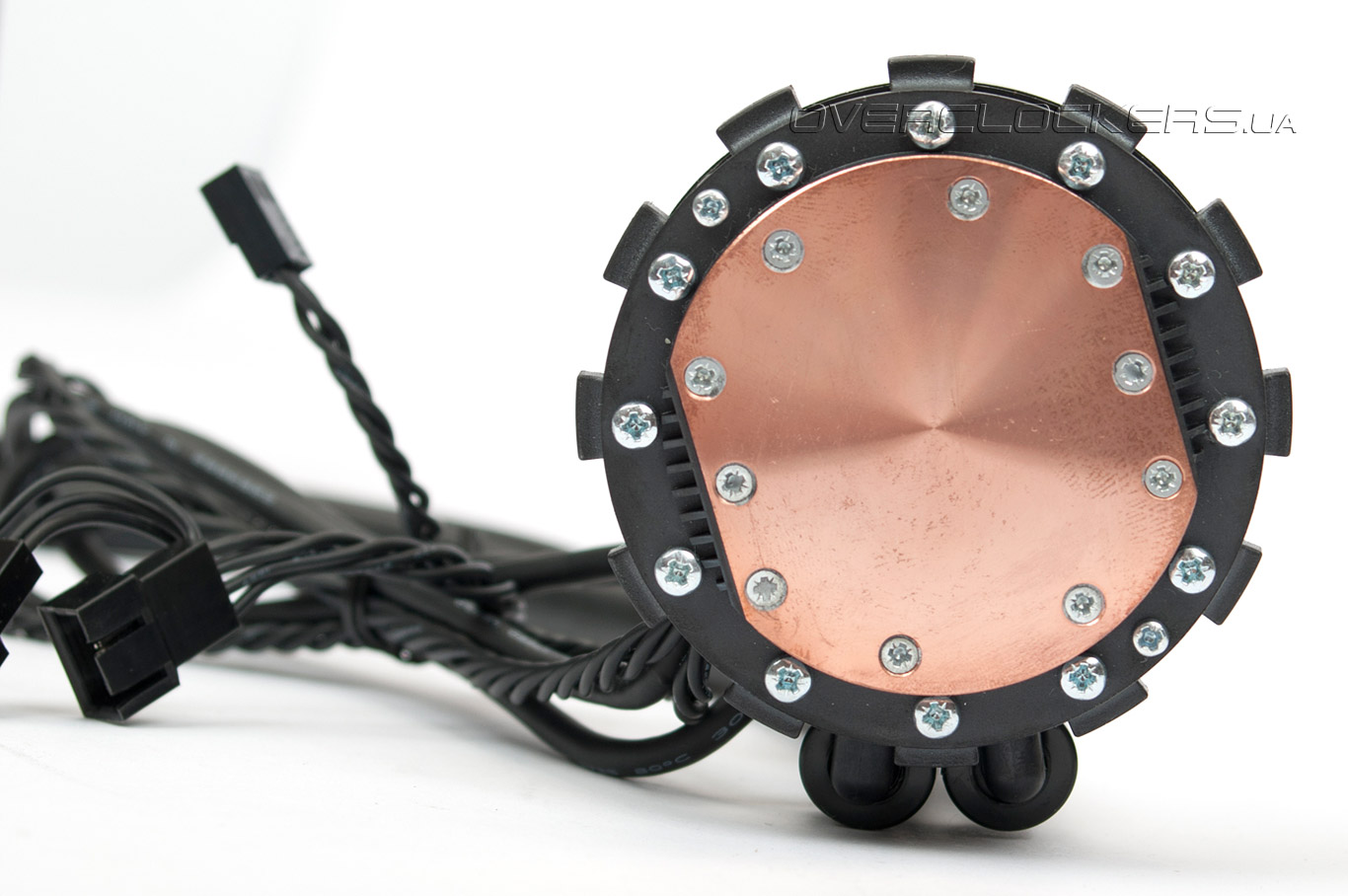

Качество обработки основания очень и очень достойное. Штатного термоинтерфейса на фотографии не видно, но он точно такой же, как и у H2O 620.

Antec KUHLER H2O 920

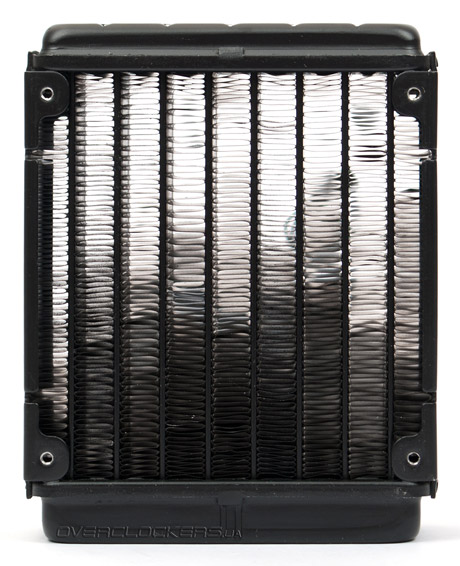

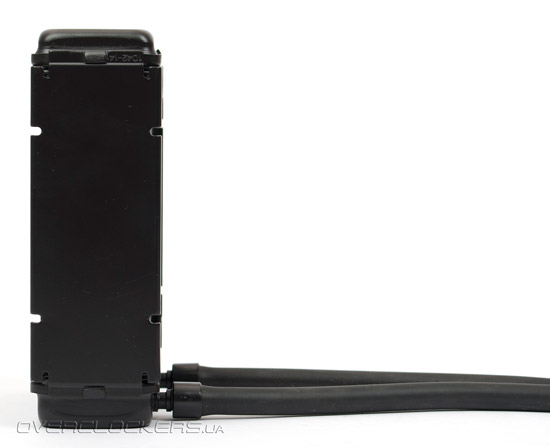

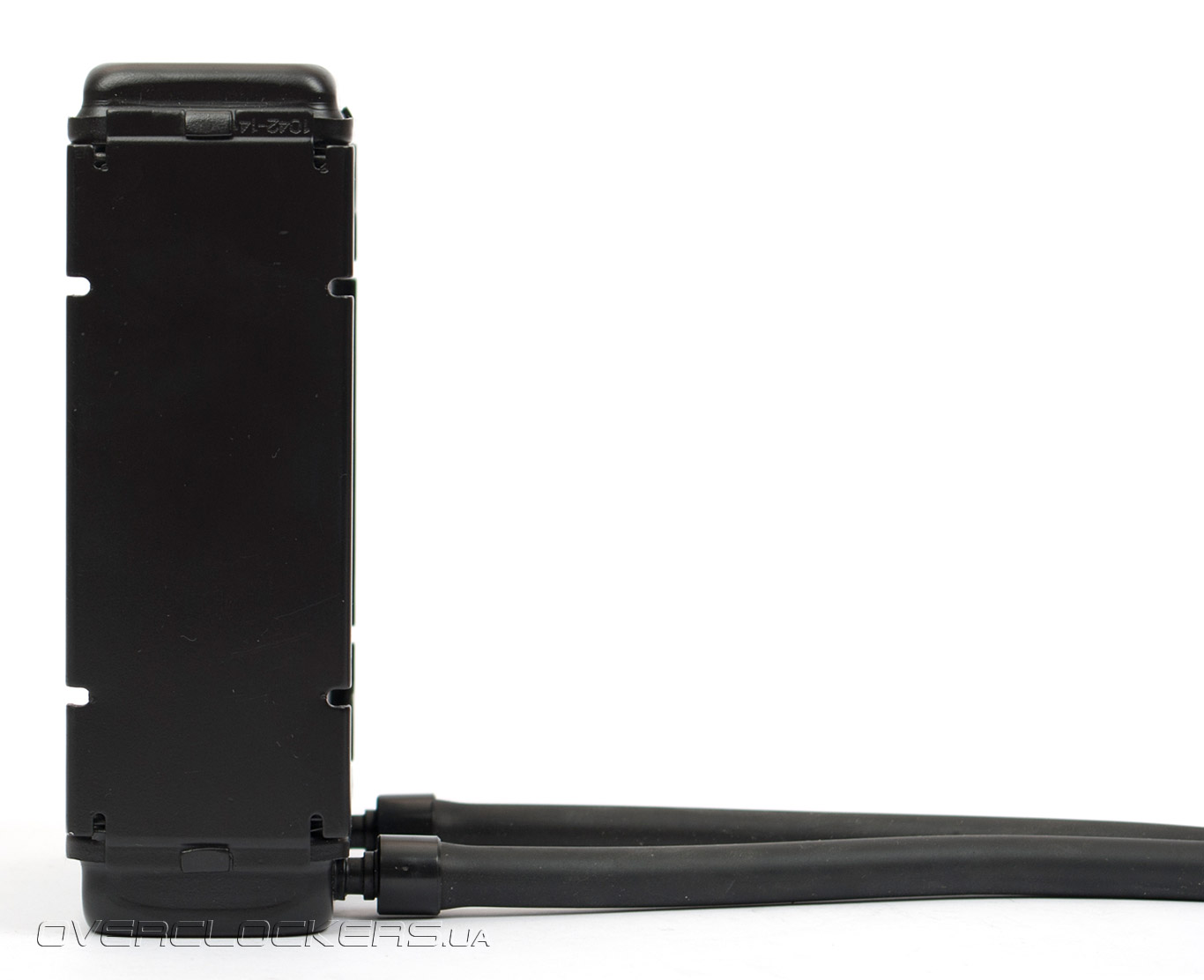

Наиболее существенным отличием данного продукта в сравнении с его младшей версией является более толстый радиатор. По сути это алюминиевый аналог Black Ice Extreme 120.

Antec KUHLER H2O 920

Между плоскими трубками напаян массив рёбер с довольно большим межрёберным расстоянием.

Antec KUHLER H2O 920

В комплекте поставляется два вентилятора с максимальной скоростью 2400 об/мин, чего хватило бы с лихвой и для продува более серьёзного радиатора.

Установка и совместимость

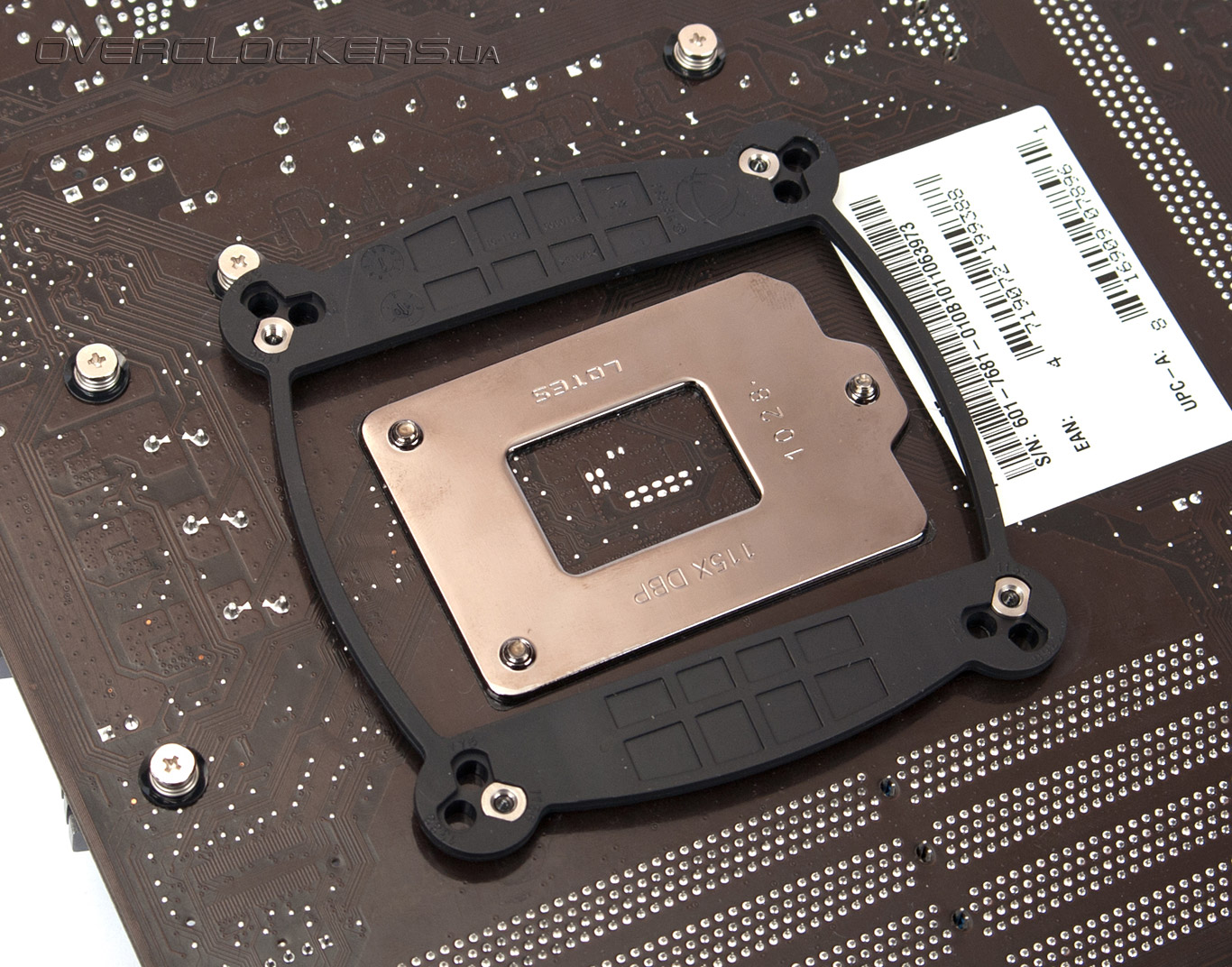

Установка «водянок» Antec KÜHLER H2O 620 и KÜHLER H2O 920 идентична. Сначала на пластину жёсткости приклеиваются две резиновые полоски, а в отверстия прижимного кольца вставляются четыре пластиковые втулки. Пластина жёсткости занимает своё место на системной плате. Каждое из 12 гнезд, которые присутствуют в «бэкплейте» совпадает с монтажными отверстиями по периметру сокета (LGA775, LGA1155/LGA1156, LGA1366) и соответствующим образом подписано. Пластина для крепёжной системы AMD по понятным причинам имеет только четыре гнезда для втулок.

Крепление Antec KUHLER H2O 620 и KUHLER H2O 920

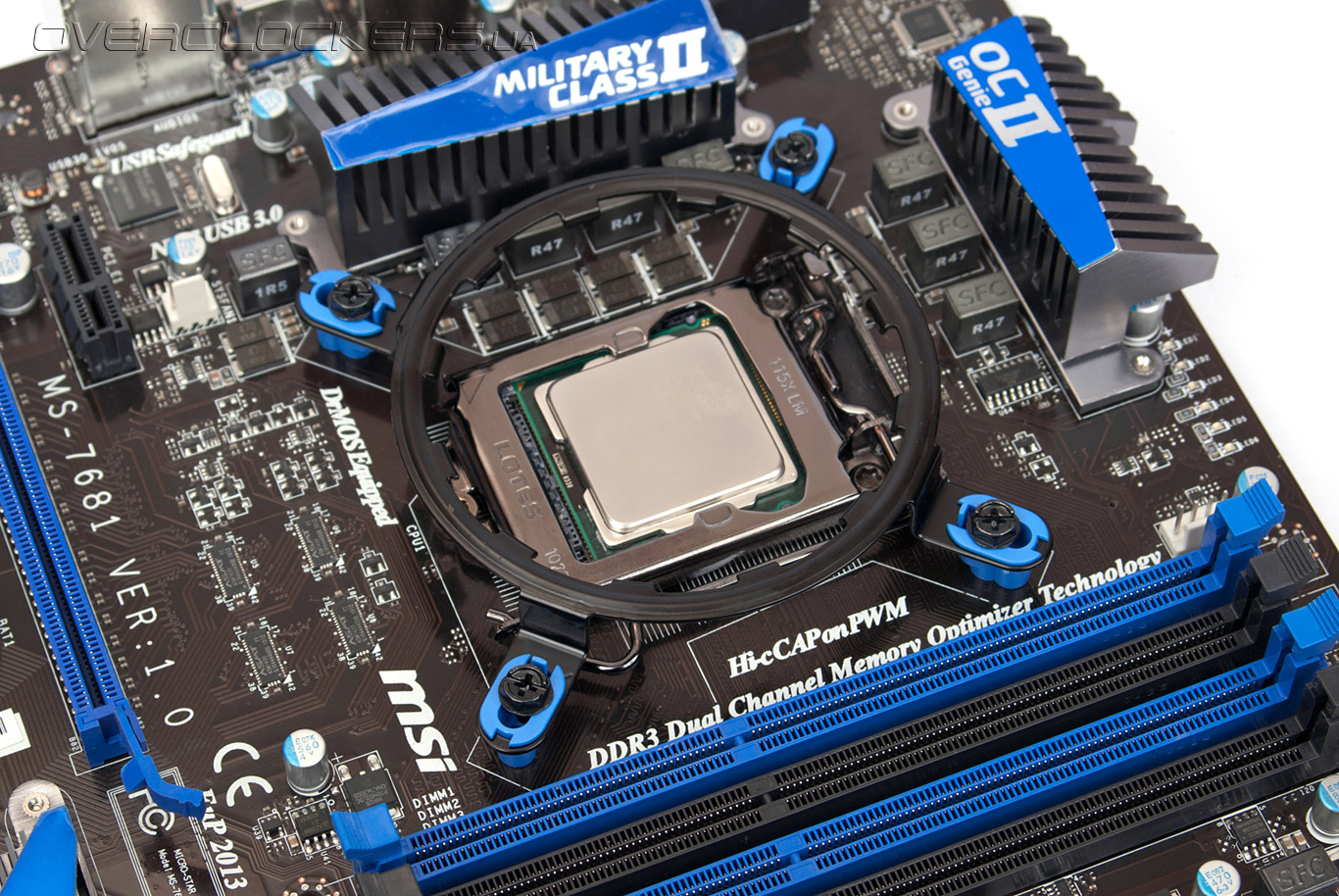

Далее устанавливается прижимное кольцо для водоблока-помпы. Его не следует затягивать до конца, иначе потом не установится сам «ватер».

Крепление Antec KUHLER H2O 620 и KUHLER H2O 920

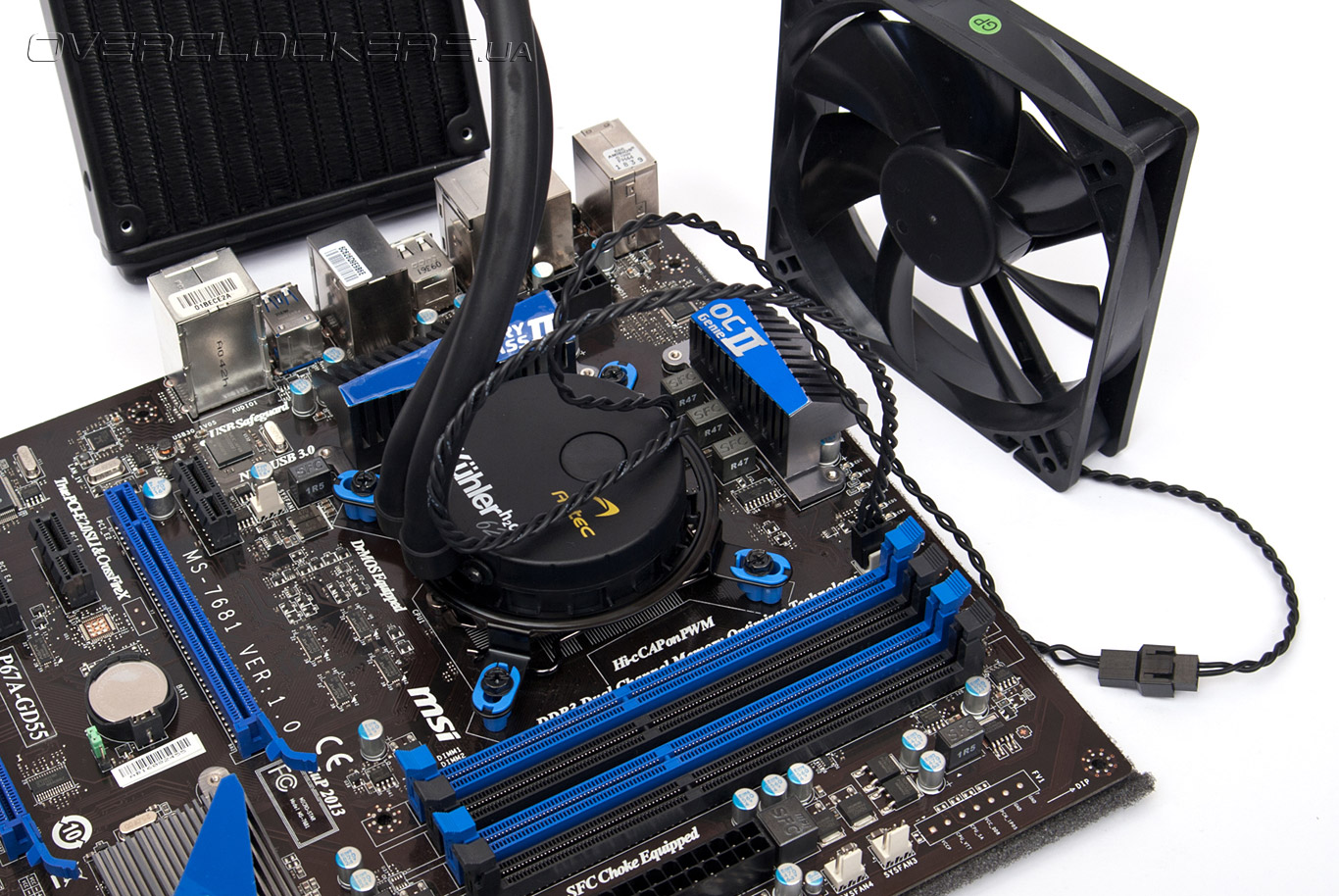

Затем ставится водоблок с помпой и подключаются вентиляторы.

Antec KUHLER H2O 620

Для обеих систем этот процесс идентичен.

Antec KUHLER H2O 920

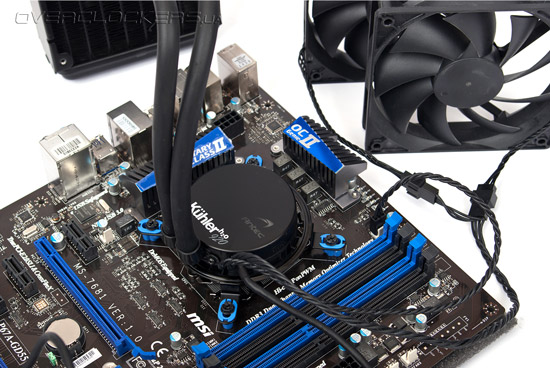

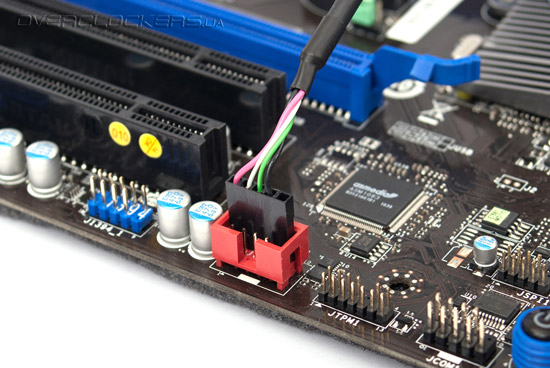

С той лишь разницей, что в старшей версии подключается USB-кабель к материнской плате, позволяющий программным методом регулировать параметры работы СВО.

Antec KUHLER H2O 920

Теперь приступим к тестированию.


Сравнительные характеристики

Оппонентами жидкостных систем охлаждения стали наши постоянные участники — Prolimatech Megahalems Rev.B и Noctua NH-D14. Ниже приводятся основные характеристики участников тестирования:

  Antec KÜHLER H2O 620 Antec KÜHLER H2O 920 Prolimatech Megahalems Rev.B Noctua NH-D14
Разъем LGA775/LGA1155/LGA1156/LGA1366
 AM2(+)/AM3
LGA775/LGA1155/LGA1156/LGA1366
AM2(+)/AM3
LGA775/LGA1155/LGA1156/LGA1366
(AM2(+)/AM3 опционально)
LGA775/LGA1155/LGA1156/LGA1366
AM2(+)/AM3
Размеры радиатора, мм 120x152x27 120x152x48 130x74x158,7 140x130x160
Размеры кулера с установленным вентилятором(-ами), мм 120x152x52 120x152x73 130x99x158,7 140x155x160
Вес радиатора, грамм н/д н/д 790 900
Вес с вентилятором(-ами), грамм н/д н/д ~960 ~1240
Размеры вентилятора(-ов), мм 120х120х25 2x 120х120х25 Рассчитан на 120х120х25 120x120x38 Рассчитан на 120х120х25 140x140x25
Частота вращения вентилятора(-ов), об/мин 1450—2000 700—2400 1300/1200
Размеры водоблока н/д н/д
Заявленный уровень шума, дБА 27,4 (помпа) 27,4 (помпа) 13,2—19,8
Наработка на отказ, тыс. ч н/д н/д 150 000
Средняя стоимость на Украине, $ 112 140 65 80


Тестовый стенд


Тестовая конфигурация представляла собой следующее:
  • процессор: Core i5-2500K (3,3@5,0 ГГц 1,5 В);
  • материнская плата: MSI P67A-GD55 B2 (Intel P67 Express);
  • память: Kingston KHX2333C9D3T1K2/4GX (2x2GB, DDR3-2333@2133 МГц, 6-10-6-26-1T);
  • видеокарта: ASUS Radeon HD 6970;
  • жесткий диск: SSD OCZ Vertex 2 40 GB;
  • блок питания: Hiper Type M580 (580 Вт);
  • корпус: открытый стенд;
  • термоинтерфейс: Noctua NT-H1;
  • операционная система: Windows 7 Ultimate x64.
Тестирование проводилось на открытом стенде, чтобы наиболее эффективно протестировать потенциал СВО, не делая погрешность на особенностях установки. В ходе испытания кулера Megahalems Rev.B с ним работал 120-мм вентилятор Noctua NF-P12 (1300 об/мин). Кулер Noctua NH-D14 работал со своими штатными вентиляторами.

Процессор Core i5-2500К был разогнан с номинальных 3,3 ГГц до 5,0 ГГц путем повышения множителя до x50. Напряжение питания ЦП составляло 1,5 В.

Традиционно системы охлаждения испытывались с обдувом различной интенсивности. За прогрев процессора отвечала утилита LinX 0.6.4 AVX (объем памяти — 2048 МБ). Мониторинг температурных характеристик осуществлялся при помощи утилиты CoreTemp 64. Подчеркиваем, что охладители тестировались по несколько раз с переустановкой и сменой термоинтерфейса для получения максимально достоверных результатов. Температура воздуха в лаборатории поддерживалась на уровне 23°C.


Результаты тестирования

Отметим, что вся четвёрка охладителей справилась с предельно разогнанным Intel Core i5-2500K.

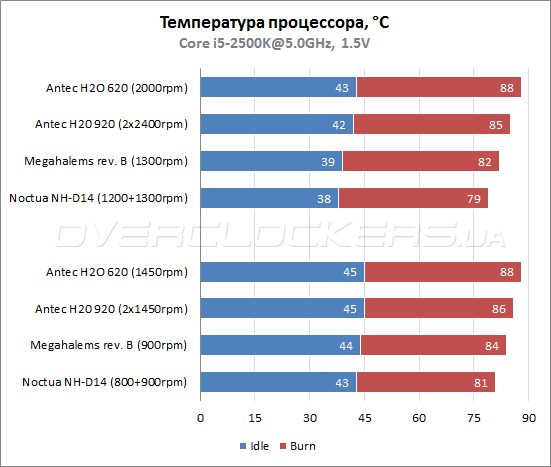

Результаты тестирования Antec KUHLER H2O 620 и KUHLER H2O 920

Как и следовало ожидать, самый высокий результат показал австрийский кулер Noctua NH-D14. На несколько градусов от него отстаёт Megahalems. А вот наши системы водяного охлаждения, хоть и с небольшим разрывом, но проигрывают. Самое интересно, что даже при сильном воздушном потоке и холодном радиаторе тестируемые СВО не смогли превзойти по эффективности своих воздушных оппонентов со значительно более слабыми вентиляторами. Проанализировав конструкцию и сделав элементарные замеры температуры водоблока, шлангов, радиатора и воздушного потока, можно смело утверждать, что радиаторы и вентиляторы справляются со своей задачей на ура. То есть, «слабым звеном» является помпа или теплосъёмник. Учитывая, чрезвычайно скромные размеры помпы, подозрение падает именно на неё.


Выводы

Системам охлаждения Antec KÜHLER H2O 620 и KÜHLER H2O 920 хоть и удалось остудить пыл разогнанного процессора, но соперничать с двумя мощными воздушными кулерами им оказалось не под силу. Выделим основные преимущества и недостатки решений.

Плюсы:
  • удобство эксплуатации;
  • оригинальный вид;
  • возможность установки любых высоких модулей памяти;
  • возможность вывода тепла за пределы корпуса при наружном расположении радиатора;
  • невысокая по меркам СВО стоимость.
Минусы:
  • эффективность ниже воздушных суперкулеров;
  • невозможность удобного расширения и дозаправки системы;
  • алюминий в контуре.
Подводя итоги можно сказать с уверенностью, что готовые к установке системы водяного охлаждения определённо имеют право на существование и найдут своего покупателя. Однако на данном этапе оба продукта не доработаны до конца. Учитывая, что стоимость этих СВО значительно превышает стоимость любого воздушного кулера, хотелось бы видеть более высокую эффективность за эти деньги. А пока главным и, по сути, единственным неоспоримым преимуществом систем Antec KÜHLER H2O 620 и KÜHLER H2O 920 является возможность использования памяти с высокими радиаторами, а также возможность установки в небольшие корпуса, чем не может похвастаться ни один массивный суперкулер. Остается лишь пожелать инженерам Antec (Asetek) доработать данные продукты и вывести их на следующий уровень эффективности.



Системы водяного охлаждения Antec KÜHLER H2O 620 и KÜHLER H2O 920 для тестирования были предоставлены компанией Eletek.
