Укрощение Fermi. GeForce GTX 480 против Arctic Cooling Accelero XTREME Plus, Thermalright Shaman, Thermalright Spitfire и Zalman VF3000F

Даже после выхода видеокарт нового поколения старичок GeForce GTX 480 не теряет актуальности. Тем более что отставание от нового флагмана GeForce GTX 580 можно компенсировать разгоном старого графического ускорителя. Вот только перед этим неплохо бы укротить его пылкий нрав, ведь если звание самого быстрого одночипового видеоадаптера GeForce GTX 480 утратил, то титул самого горячего и шумного сохранил. Новые решения на GF110 вышли немного экономичнее, и стоковый кулер у них более эффективный, а уровень шума заметно ниже.

Будем надеяться, наша статья, в которой мы собрали несколько кулеров для GeForce GTX 480, поможет определиться потенциальным покупателям, учитывая, что актуальность этих систем охлаждения сохранится еще надолго. Дизайн плат GeForce GTX 580 и GeForce GTX 570 такой же, как и у предшественника, следовательно, все эти охладители совместимы и с новыми моделями. А если они справятся с GeForce GTX 480, то охлаждение новичков для них будет еще более простой задачей.


Arctic Cooling Accelero XTREME Plus

Начнем с кулера от компании Arctic Cooling. Accelero XTREME Plus на данный момент является самым производительным решением этого вендора. У него широкая совместимость со всеми современными видеокартами. Многие производители графических карт выбирают эту модель для своих топовых решений — GeForce GTX 480 Ultra Charged TFC от Point of View, Sparkle Calibre 480X, Calibre X580 и другие.

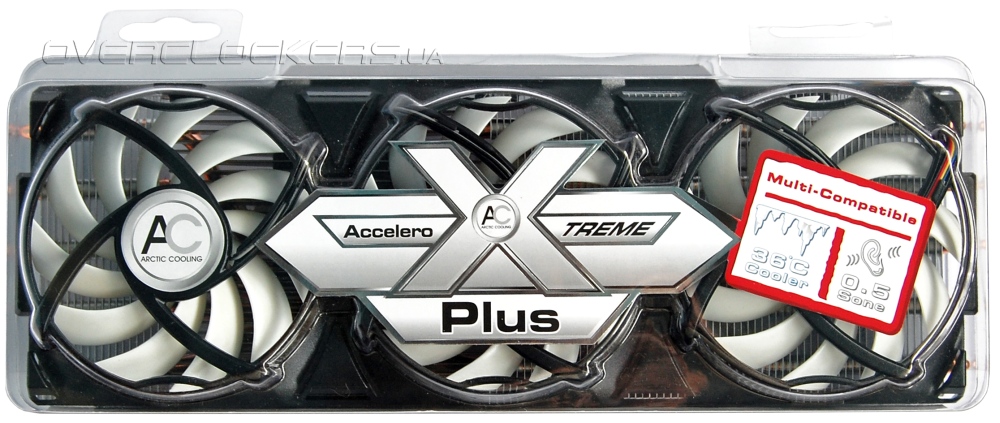

Поставляется кулер в блистерной упаковке.

Arctic Cooling Accelero XTREME Plus

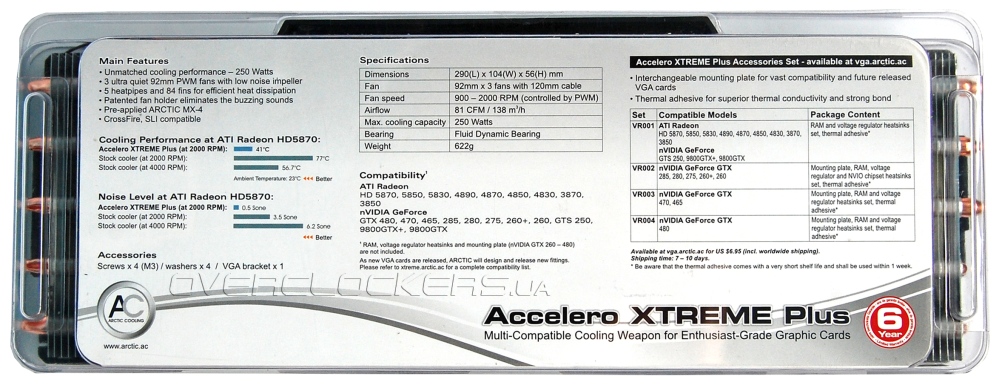

На обратной стороне отображены все технические характеристики устройства.

Arctic Cooling Accelero XTREME Plus

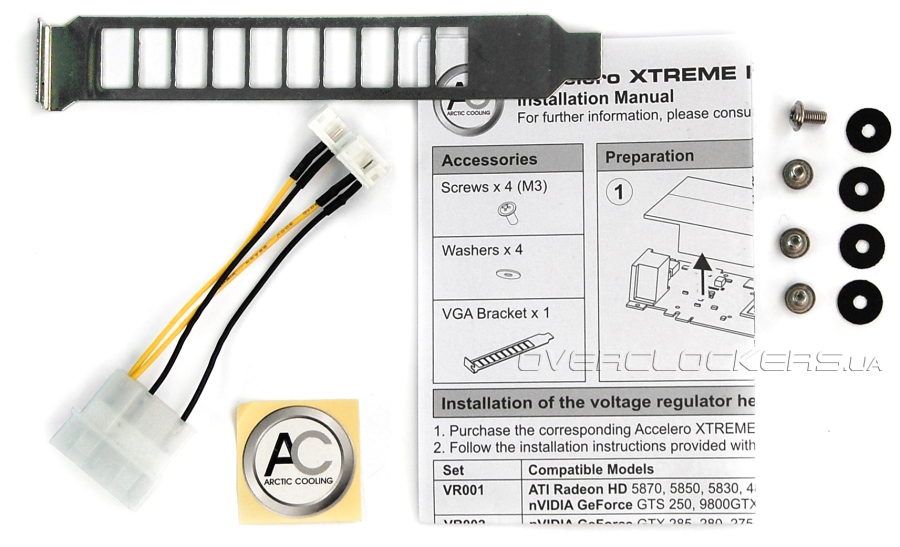

Простой комплект поставки включает:
  • крепежная рамка;
  • четыре винта с шайбами;
  • заглушка на заднюю панель корпуса;
  • переходник питания на 12 и 7 вольт;
  • наклейка с логотипом Arctic Cooling;
  • инструкция.
Arctic Cooling Accelero XTREME Plus

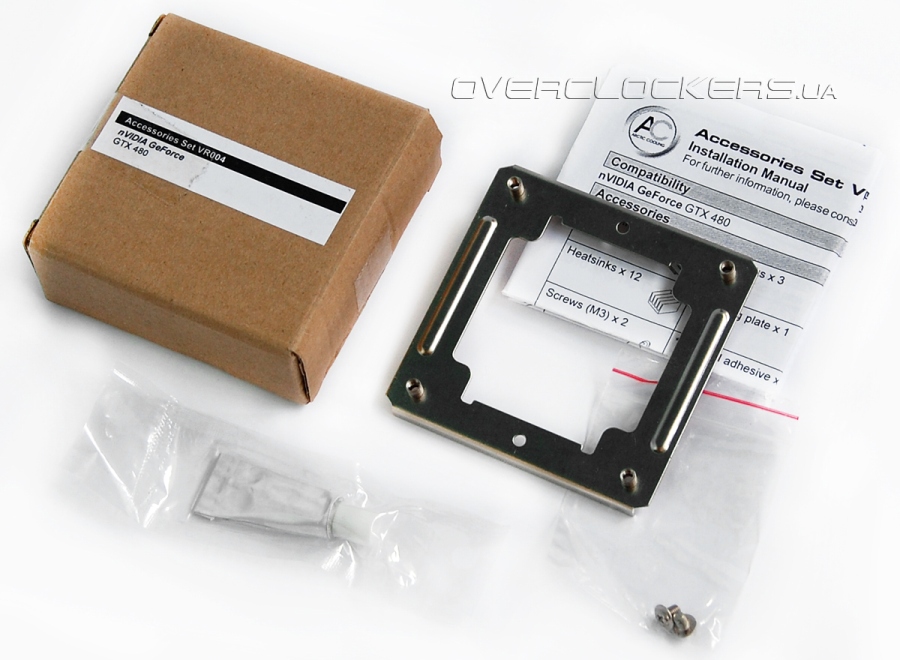

Изначально крепежная рамка уже прикручена к кулеру, она рассчитана для установки на видеокарты Radeon HD 5850/5870. Для монтажа на GeForce GTX 480 дополнительно приобретается набор VR004, который включает:

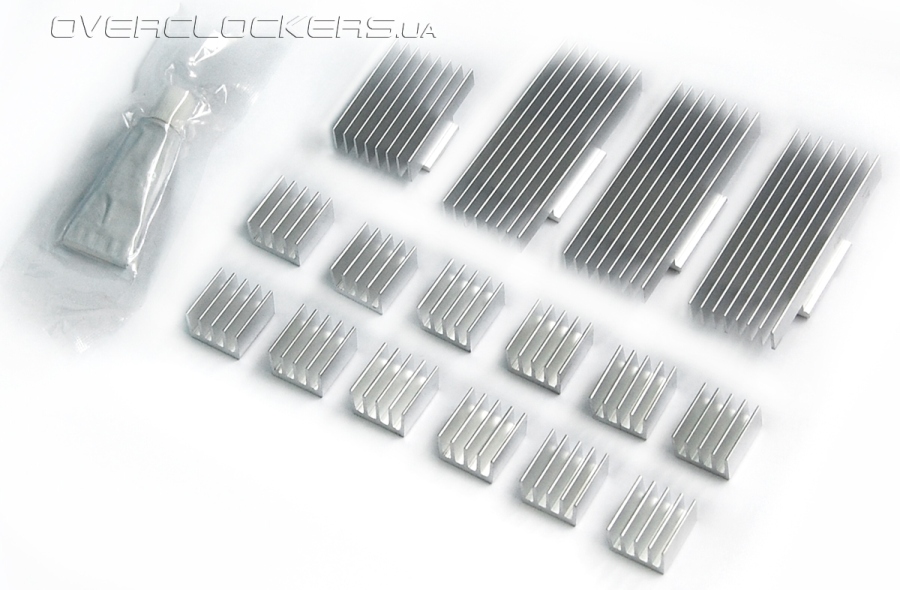

  • крепежную рамку под карты GeForce;
  • два винта;
  • тюбик с термоклеем;
  • 12 радиаторов для микросхем памяти;
  • четыре радиатора для VRM-элементов.
Arctic Cooling Accelero XTREME Plus

Arctic Cooling Accelero XTREME Plus

А вот и кулер собственной персоной (с предустановленной рамкой и без). Размеры его 290 x 104 x 56 мм, вес составляет 622 грамма.

Arctic Cooling Accelero XTREME Plus

Arctic Cooling Accelero XTREME Plus

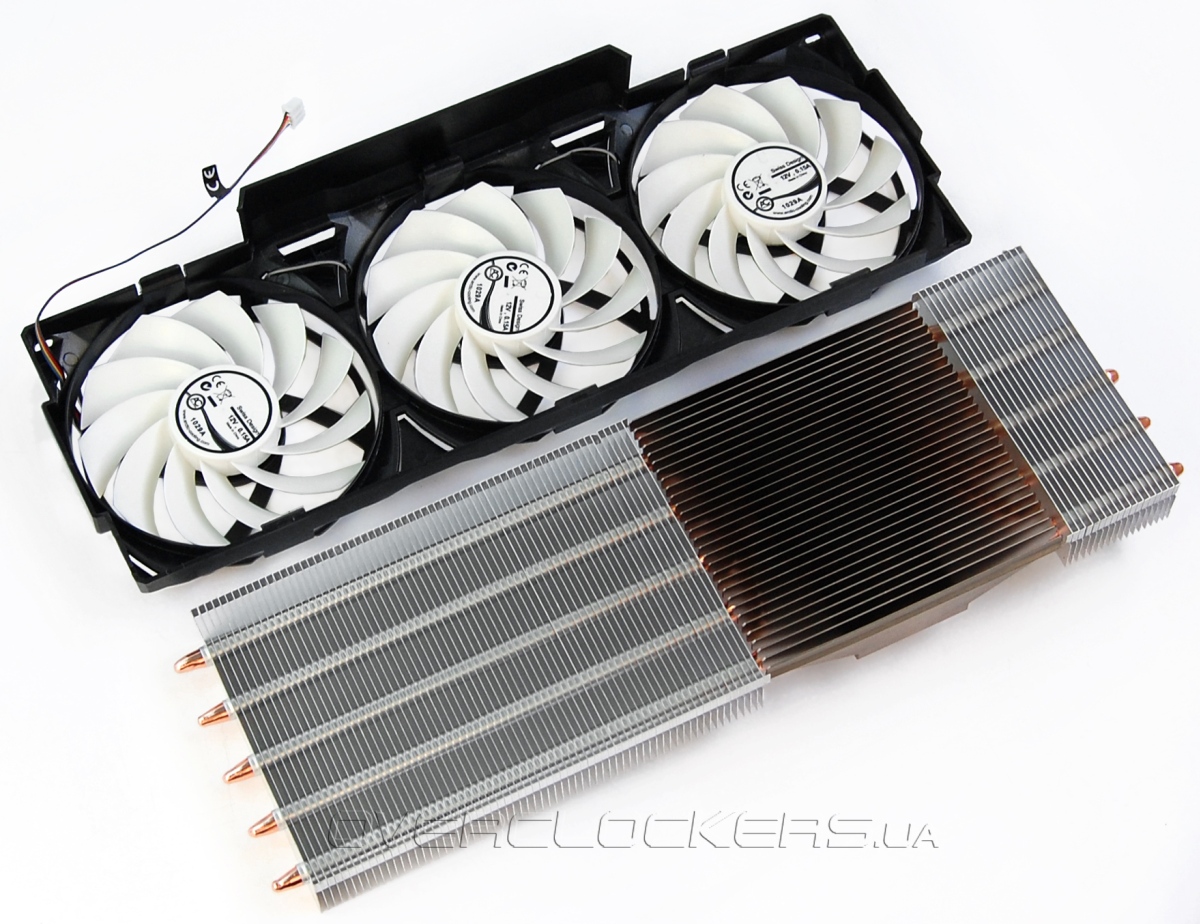

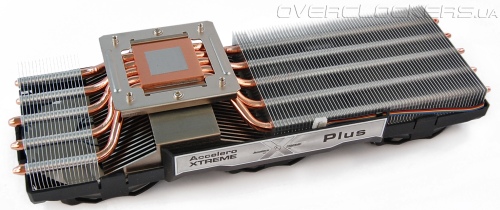

Радиатор накрыт пластиковым кожухом с тремя 92-мм низкопрофильными вентиляторами (лопасти — 85 мм). Вентиляторы потребляют по 0,15 А, рабочий диапазон их от 900 до 2000 об/мин при максимальном воздушном потоке до 81 CFM.

Arctic Cooling Accelero XTREME Plus

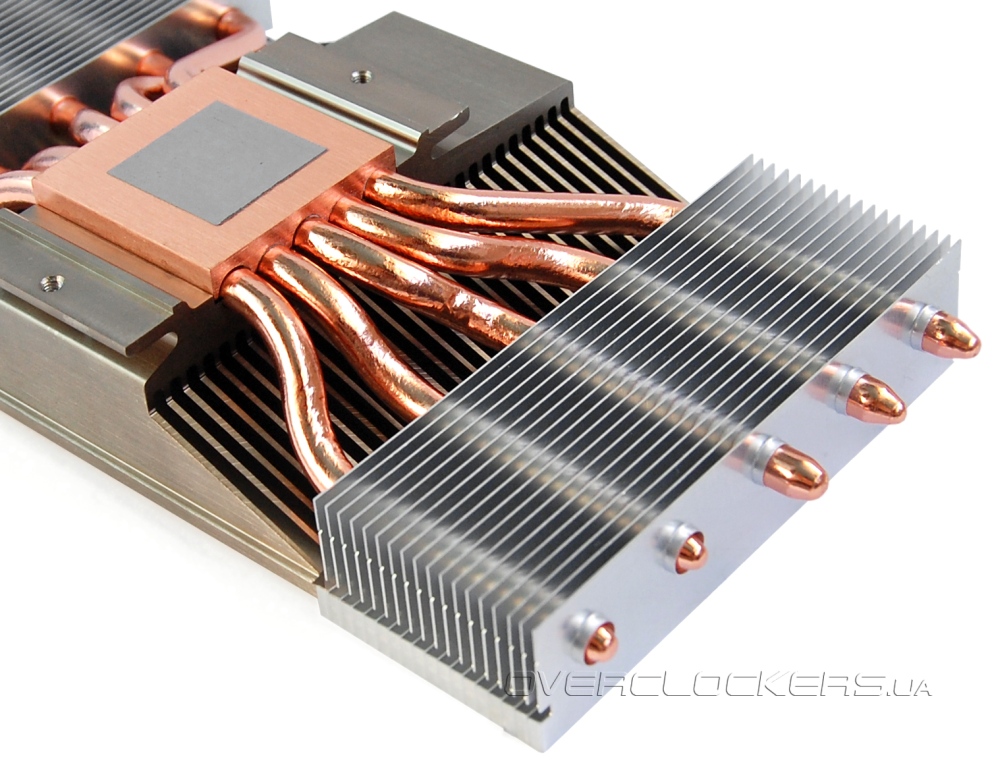

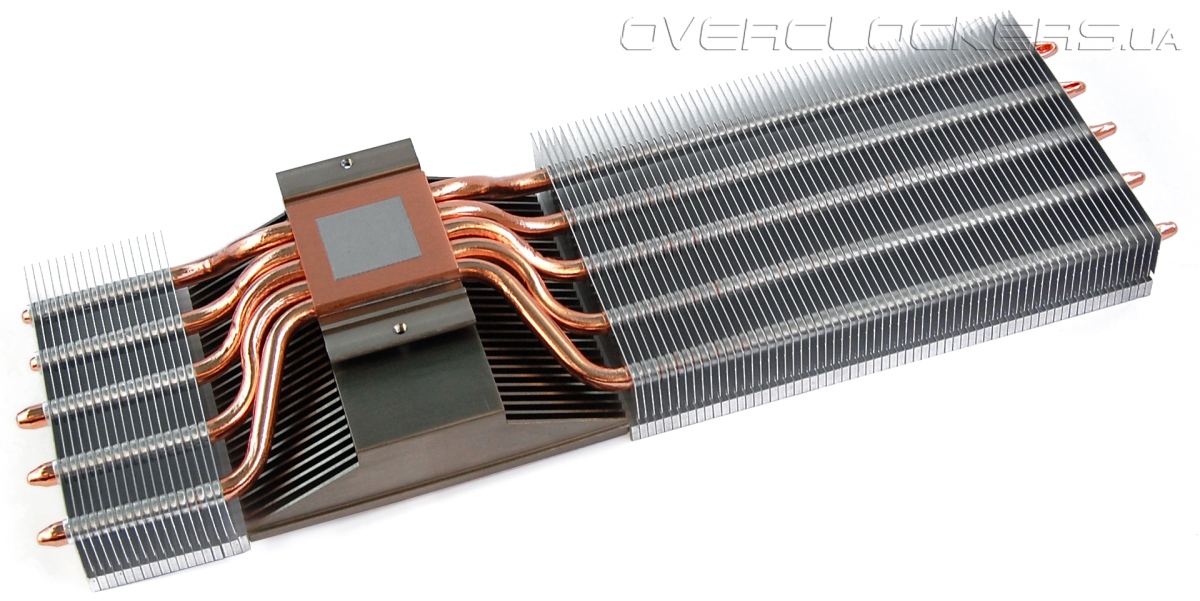

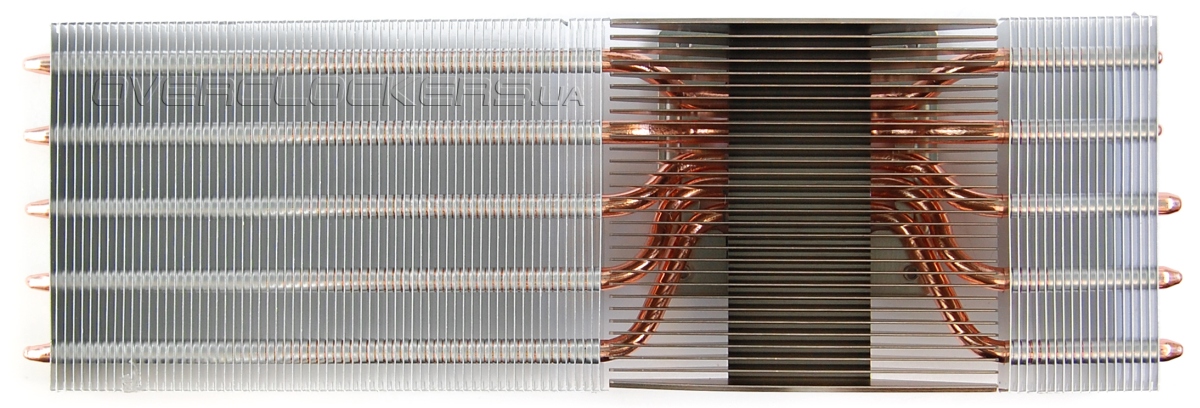

Пять тепловых трубок пронизывают две боковые секции на 18 и 66 пластин. Центральная секция является цельным алюминиевым радиатором, который накрывает основание кулера.

Arctic Cooling Accelero XTREME Plus

Arctic Cooling Accelero XTREME Plus

Трубки надежно зафиксированы в подогнанных по их форме желобках между медным основанием и алюминиевым радиатором. Надежный контакт обеспечивается пайкой.

Arctic Cooling Accelero XTREME Plus

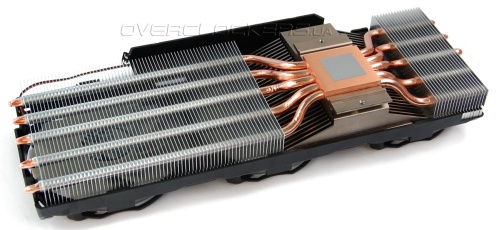

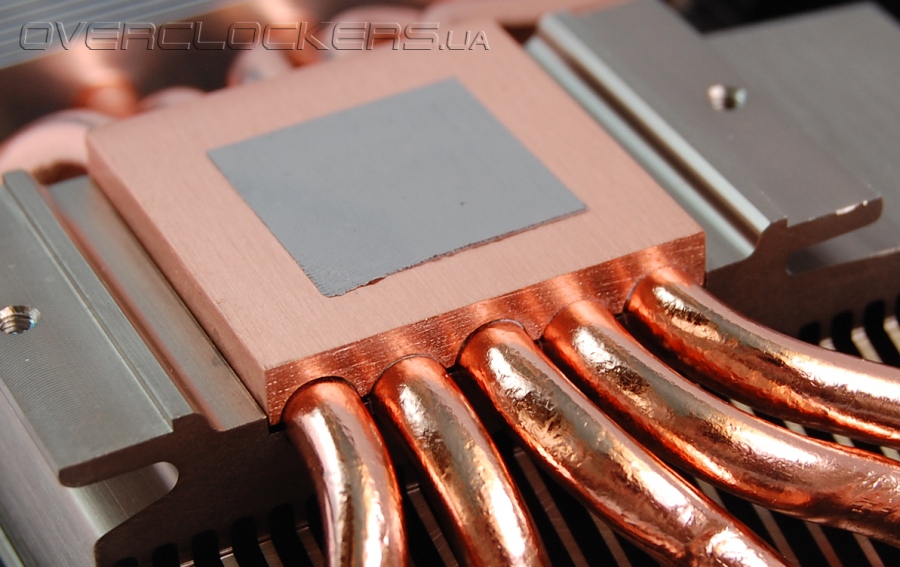

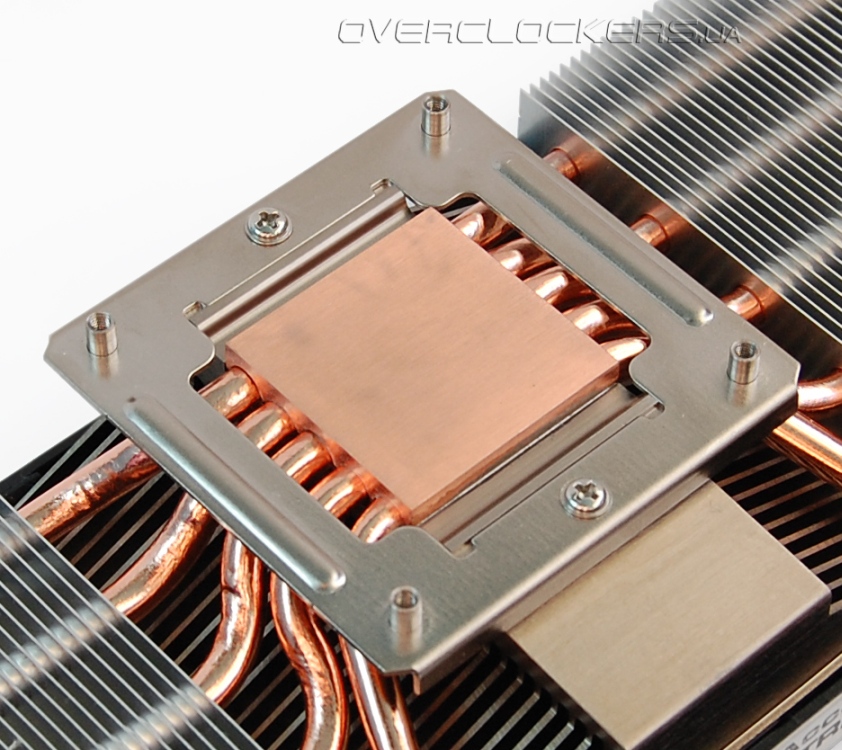

Медное основание ровное, но не шлифованное. Площадь его немного меньше площади крышки у GF100 и GF110. Никакой термопасты в комплекте нет, потому что термоинтерфейс уже нанесен на основание. Причем площадь его еще меньше основания, и для хорошего контакта с графическими процессорами GeForce этого мало.

Arctic Cooling Accelero XTREME Plus

Стоит еще отметить, что две тепловые трубки оказалась короче остальных, и пара крайних пластин радиатора на них просто болтается.

Accelero XTREME Plus смотрится довольно солидно и внушает надежды на хорошие результаты. Но есть у него слабое место. Точнее, это недостаток не самого кулера, а дополнительных радиаторов для силовых элементов. Качественное охлаждение этих компонентов не менее важно, чем охлаждение самого чипа. В нашем тестировании Thermalright Spitfire и VRM-R5 на Radeon HD 5850 мы наглядно увидели огромную разницу между простыми маленькими радиаторами и более мощной СО с тепловыми трубками. А тут еще более мощная карта и еще большие токи. Не обязательно было городить что-то громоздкое, как у Thermalright, можно взять пример с Zalman VF3000F, у которого в комплекте идет пластина-радиатор, накрывающая память и систему питания. Но площадь радиаторов из комплекта VR004 намного меньше. К тому же устанавливаются они на термоклей, и никакого дополнительного прижима с помощью винтов нет.

Arctic Cooling Accelero XTREME Plus

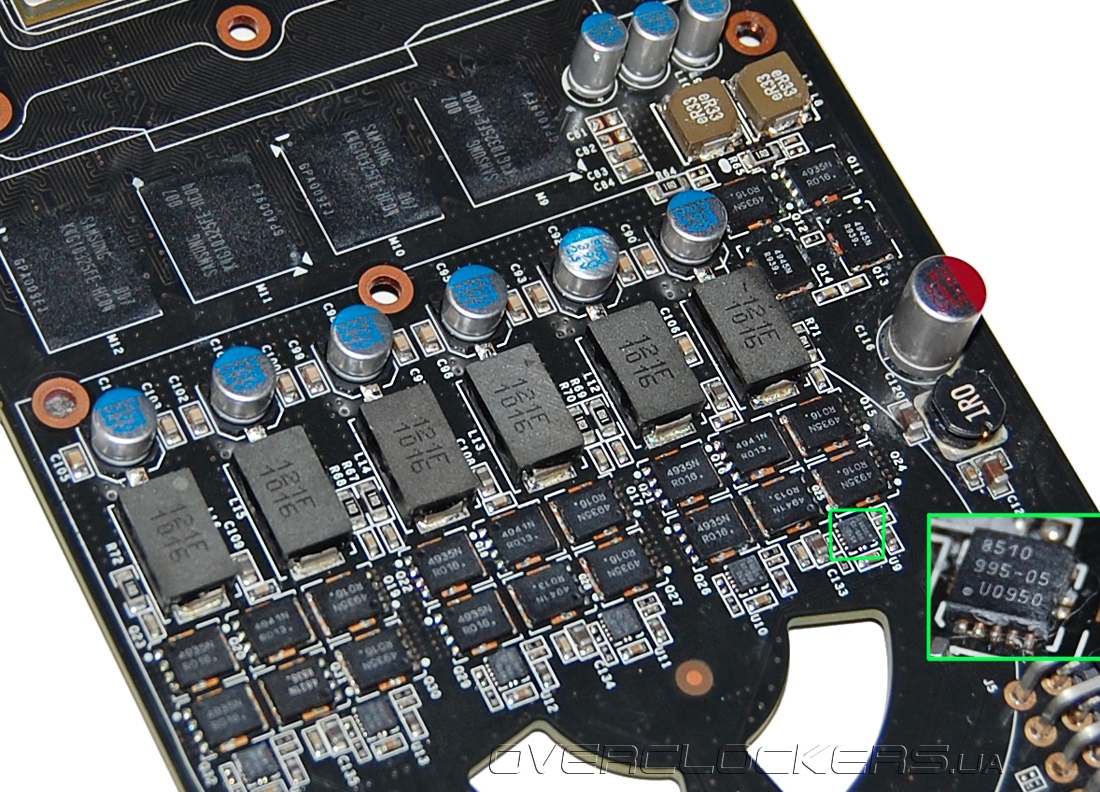

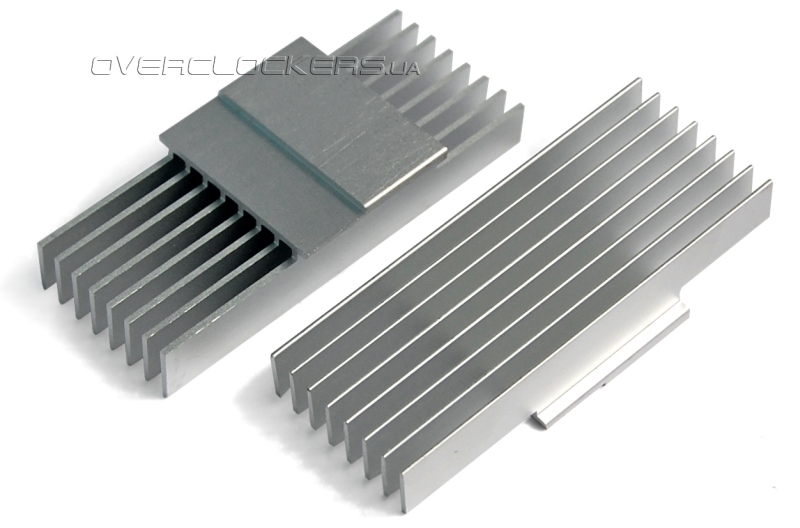

Таких радиаторов, возможно, и хватило для охлаждения всех элементов, если бы не их неправильная форма. Дело в том, что радиаторы для фаз питания GPU не контактируют с нижними микросхемами (обведены зеленым на нижнем фото).

Arctic Cooling Accelero XTREME Plus

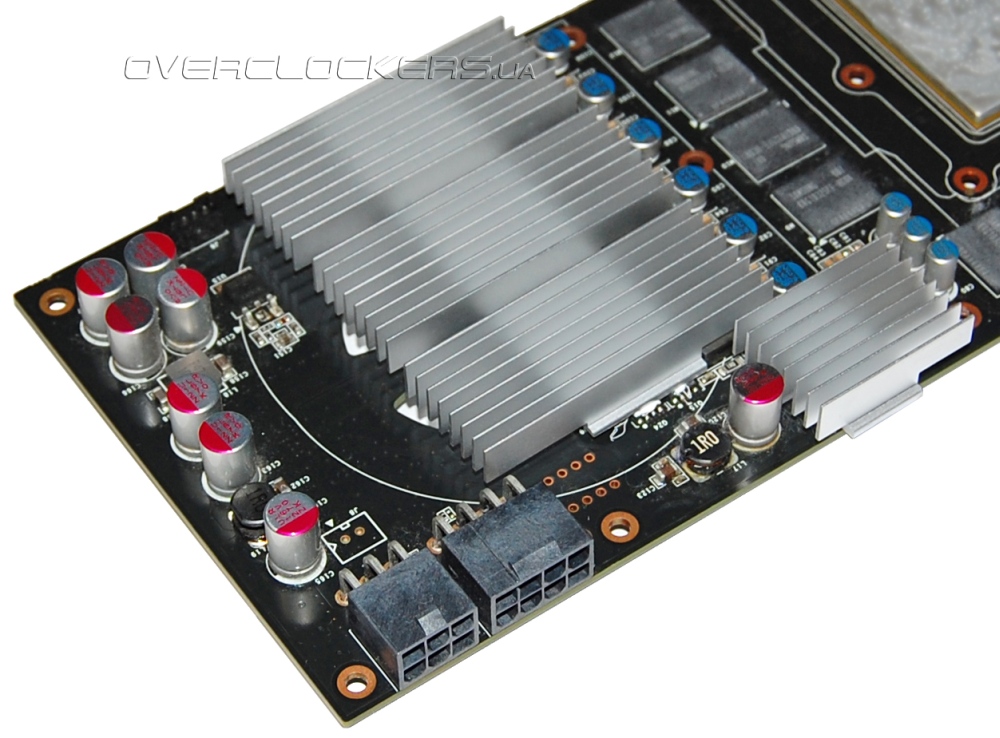

Они немного ниже транзисторов, на которые клеятся радиаторы. У радиатора Zalman это легко компенсируется термопастой — выдавили ее чуть больше и все. У основания радиатора Thermalright VRM G2 есть специальная выступающая ступенька, которая обеспечивает полный контакт. А у Arctic Cooling все наоборот — ступенька в этом месте делает подъем и образуется большой зазор между радиатором и микросхемой.

Arctic Cooling Accelero XTREME Plus

Мы решили проверить работоспособность карты при такой установке (но вам так экспериментировать не рекомендуем), и карта не выдержала тестирование в Crysis Warhead даже при 1500 об/мин! На помощь нам пришли термопрокладки из комплекта Thermalright VRM G2. Одна такая полосочка была нарезана на маленькие квадратики, из которых и были организованы прокладки для микросхем, не контактирующих с радиаторами Arctic Cooling. Сложенные из квадратиков прокладки играли роль подушек для радиаторов, приподнимая их. Поэтому после нанесения термоклея радиаторы были придавлены грузом. А после установки кулера, между ним самим и радиаторами были подложены небольшие резиновые шайбочки, благодаря чему Accelero XTREME Plus играл роль «пресса» для VRM-радиаторов, обеспечивая надежный прижим.

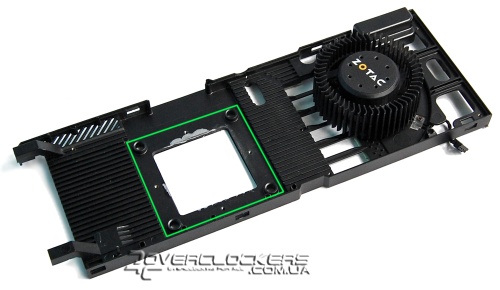

Мы заодно попытались установить на видеокарту радиатор из комплекта Zalman VF3000F, но винты на крепежной рамке упирались в него, образуя небольшой зазор между поверхностью GF100 и основанием кулера. И хотя его можно компенсировать термопастой, но это тоже далеко не лучший вариант. В принципе, под кулером Accelero вполне может поместиться родной радиатор с референсной турбины, если у него выпилить большее отверстие вокруг ядра (обозначено зеленым контуром на нижнем фото). Вот только назад родную турбину потом уже не собрать…

Arctic Cooling Accelero XTREME Plus

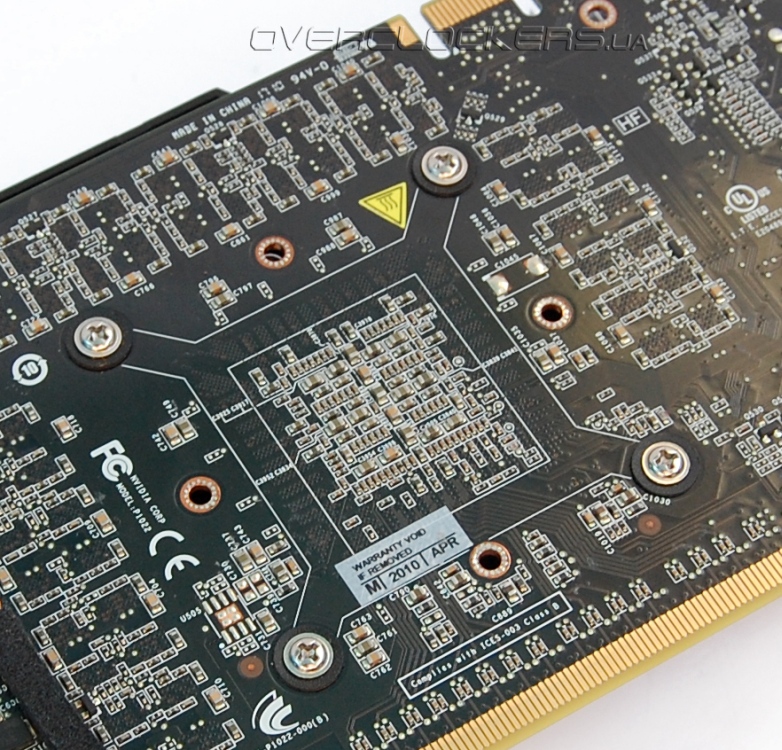

Что касается установки непосредственно самого кулера, то никаких трудностей тут нет. К основанию прикручивается соответствующая рамка, а с задней стороны платы она фиксируется четырьмя винтами. Никакой усилительной пластины не предусмотрено.

Arctic Cooling Accelero XTREME Plus Arctic Cooling Accelero XTREME Plus

Особенностью кулера является возможность подключения вентиляторов прямо к соответствующему разъему на видеокарте. Можно включить их напрямую и к блоку питания на 12 или 7 вольт через переходник. Для наших тестов, чтобы контролировать обороты, мы подключали кулер к регулятору Zalman Fan Mate 2 через импровизированный переходник. Кстати, максимальные обороты оказались немного меньше заявленных — примерно 1930 об/мин (данные с тахометра снимались при прямом подключении на 12 В).

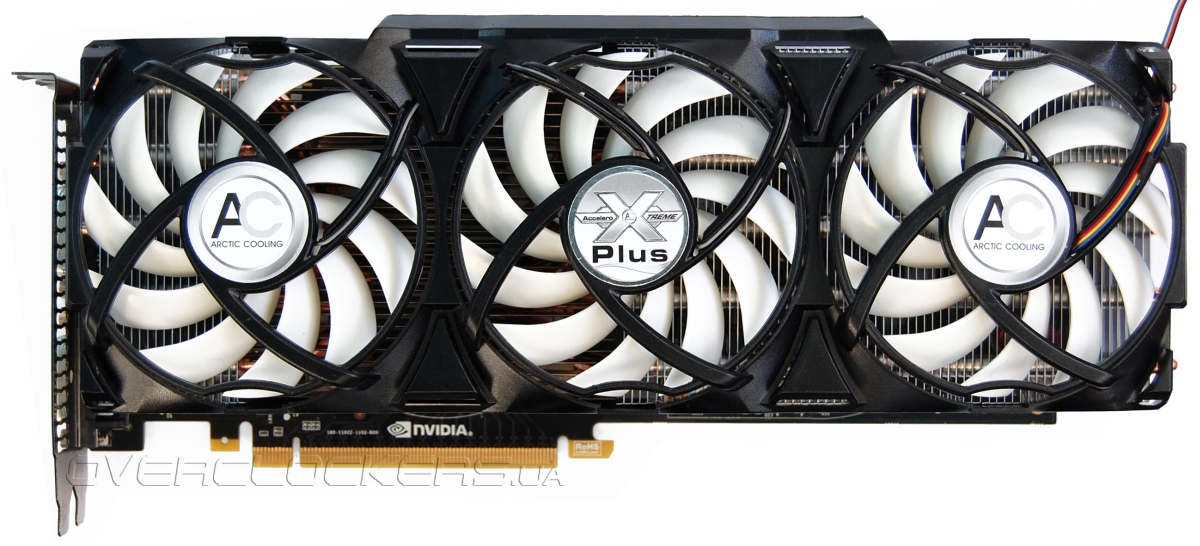

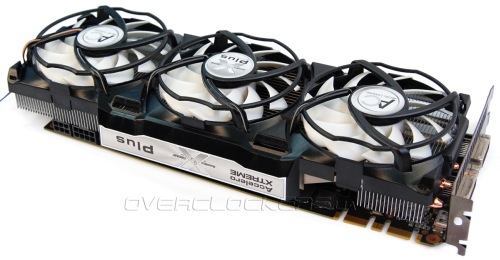

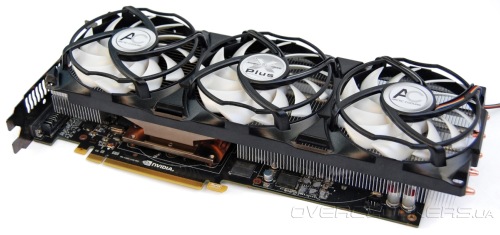

Ну и напоследок несколько фотографий видеокарты GeForce GTX 480 с установленным Arctic Cooling Accelero XTREME Plus.

Arctic Cooling Accelero XTREME Plus

Arctic Cooling Accelero XTREME Plus

Arctic Cooling Accelero XTREME Plus

Thermalright Shaman

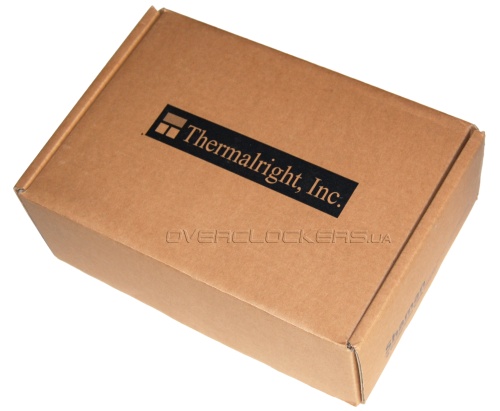

На очереди новинка от компании Thermalright. Поставляется в простой картонной коробке компактных размеров.

Thermalright Shaman

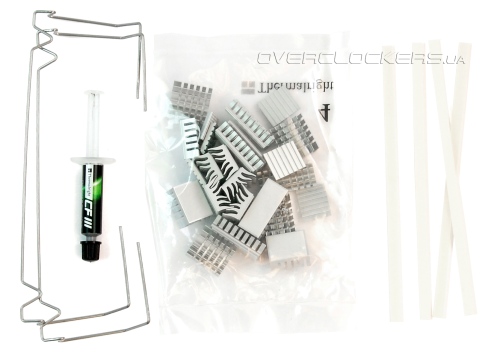

Комплектация следующая:
  • усилительная пластина;
  • четыре шпильки с резьбой;
  • четыре гайки;
  • четыре резиновые и четыре пластиковые шайбы;
  • набор радиаторов для микросхем памяти;
  • термопаста Chill Factor III (тюбик 2 гр.);
  • проволочные скобы для вентилятора;
  • четыре виброгасящие прокладки для вентилятора;
  • вентилятор 140 мм;
  • инструкции.
Thermalright Shaman

Thermalright Shaman

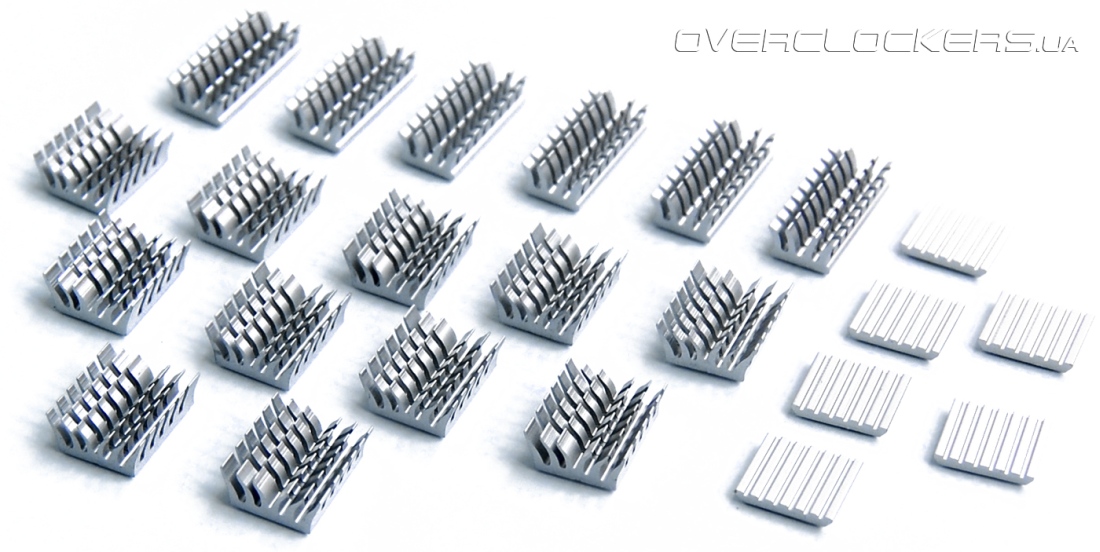

Кроме 12 обычных радиаторов для микросхем имеются шесть низкопрофильных радиаторов и шесть удлиненных, которые рассчитаны для силовых элементов системы питания. Аналогичный набор мы видели у Thermalright Spitfire, и в том обзоре выяснили, что их едва хватает даже для Radeon HD 5850. Такие радиаторы справятся с охлаждением силовых компонентов старых видеокарт, для GeForce GTX 480 придется приобретать Thermalright G2.

Thermalright Shaman

Кулер имеет типичную конструкцию с радиатором, расположенным параллельно плоскости платы.

Thermalright Shaman

Thermalright Shaman

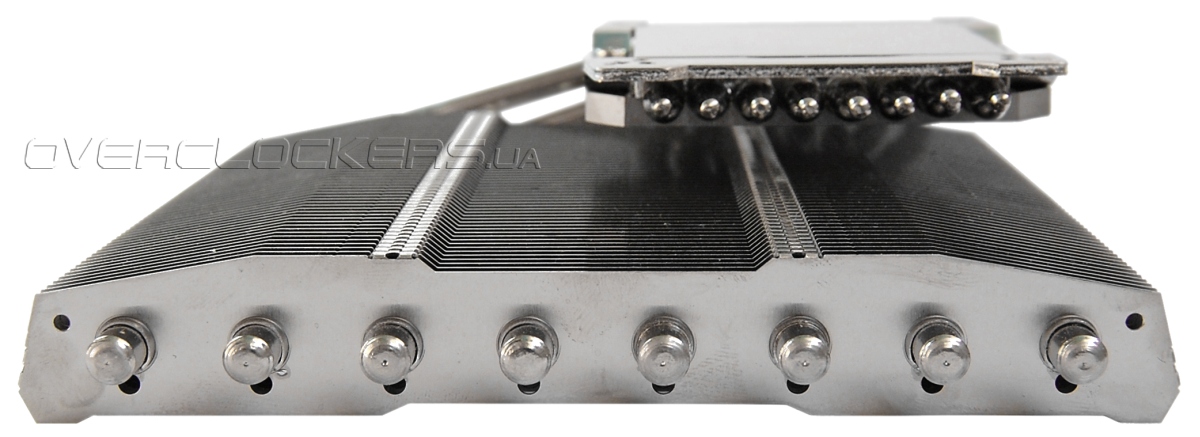

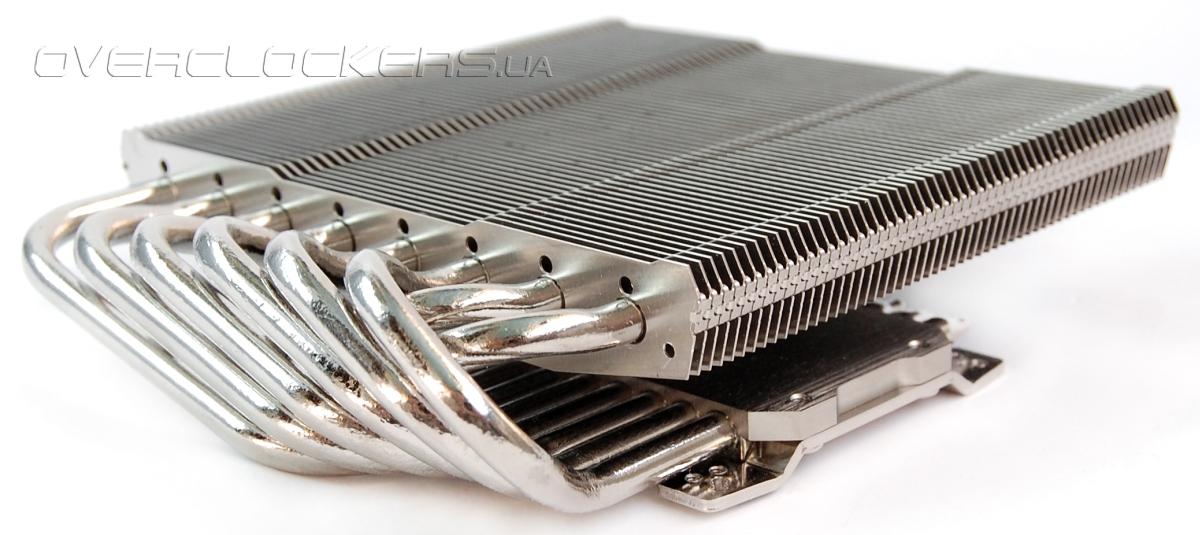

Включает восемь 6-мм тепловых трубок. По их количеству Shaman рекордсмен среди систем охлаждения для видеокарт.

Thermalright Shaman

Да и габариты у кулера тоже выдающиеся и нестандартные. Вместо вытянутой формы мы видим довольно широкой радиатор (132 мм) при общей длине кулера 160 мм и высоте этой «чаши» 41 мм. Весит Shaman ровно полкилограмма. Вместе с вентилятором и креплением он тянет уже под 700 грамм.

На тепловые трубки нанизано 55 тонких алюминиевых пластин с небольшими перфорированными отверстиями. Следы пайки на месте стыка трубок и пластин говорят о надежном контакте.

Thermalright Shaman

Thermalright Shaman

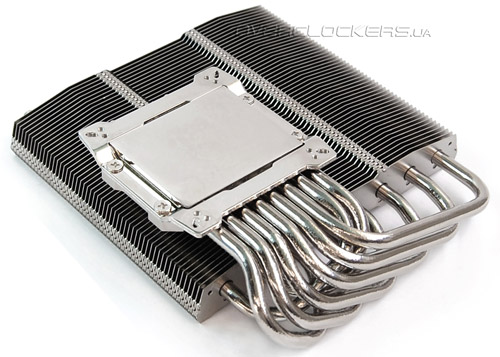

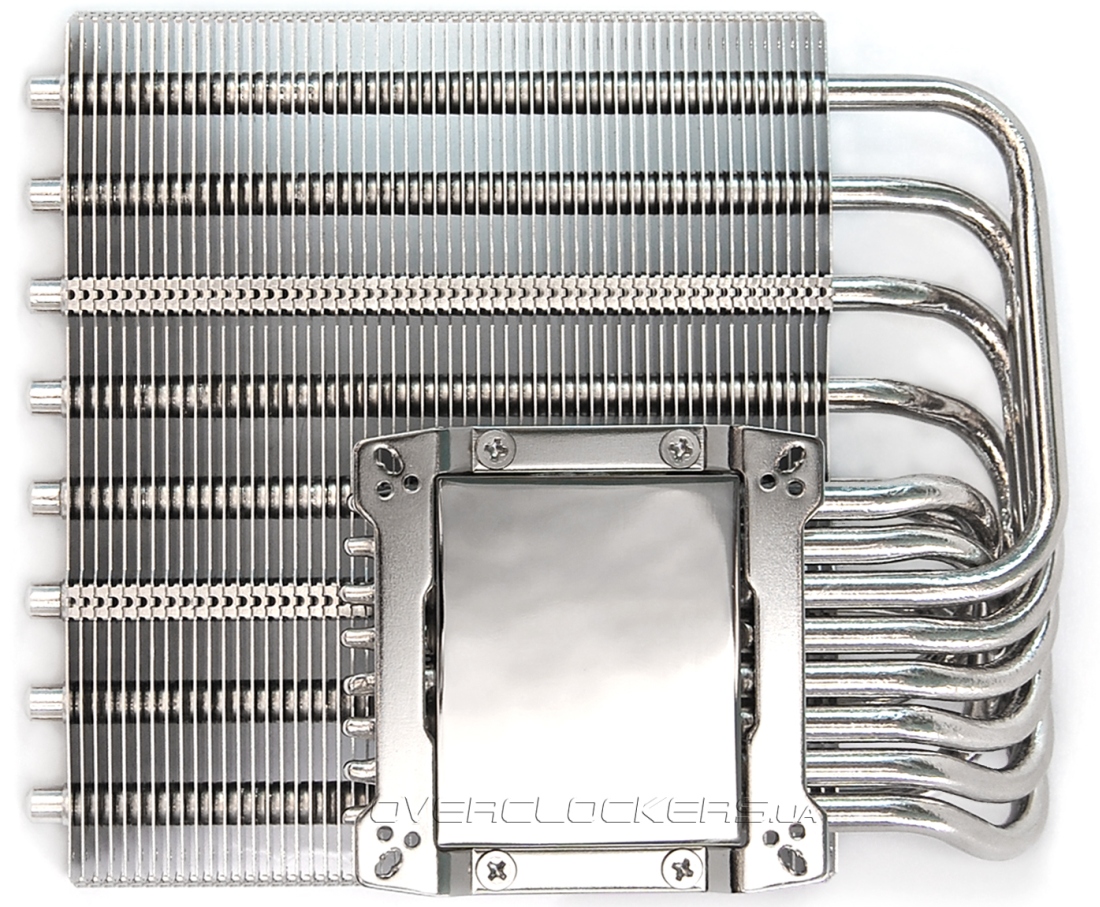

Shaman имеет очень ровное, отполированное до зеркального блеска основание. Этим он заметно выделяется на фоне собратьев из стана Thermalright, основание которых зачастую имеет небольшую кривизну.

Thermalright Shaman

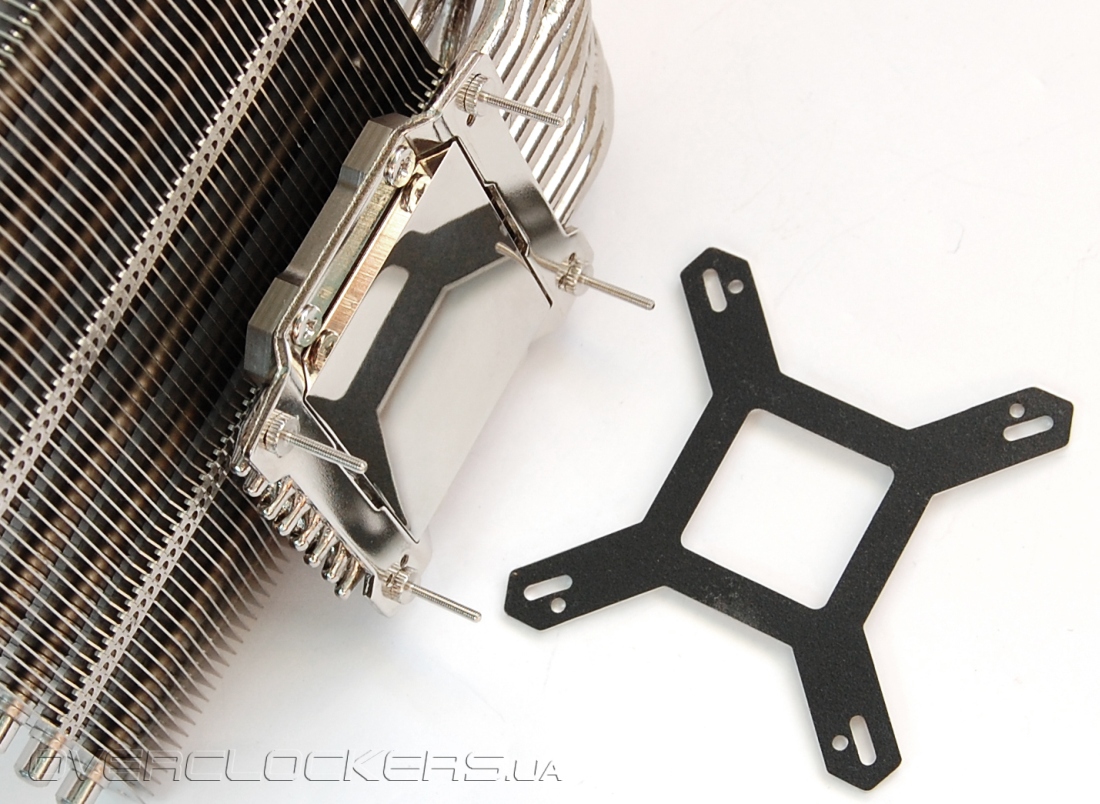

Верхнее фото служит хорошей иллюстрацией и для процесса установки. В отверстия вкручиваются специальные шпильки, с обратной стороны платы через резиновые шайбы устанавливается усилительная пластина и фиксируется гайками с накаткой, которые накручиваются на шпильки. Кстати, плата легко прогибается, если сильно затянуть гайки, так что при установке необходимо контролировать этот момент.

Thermalright Shaman

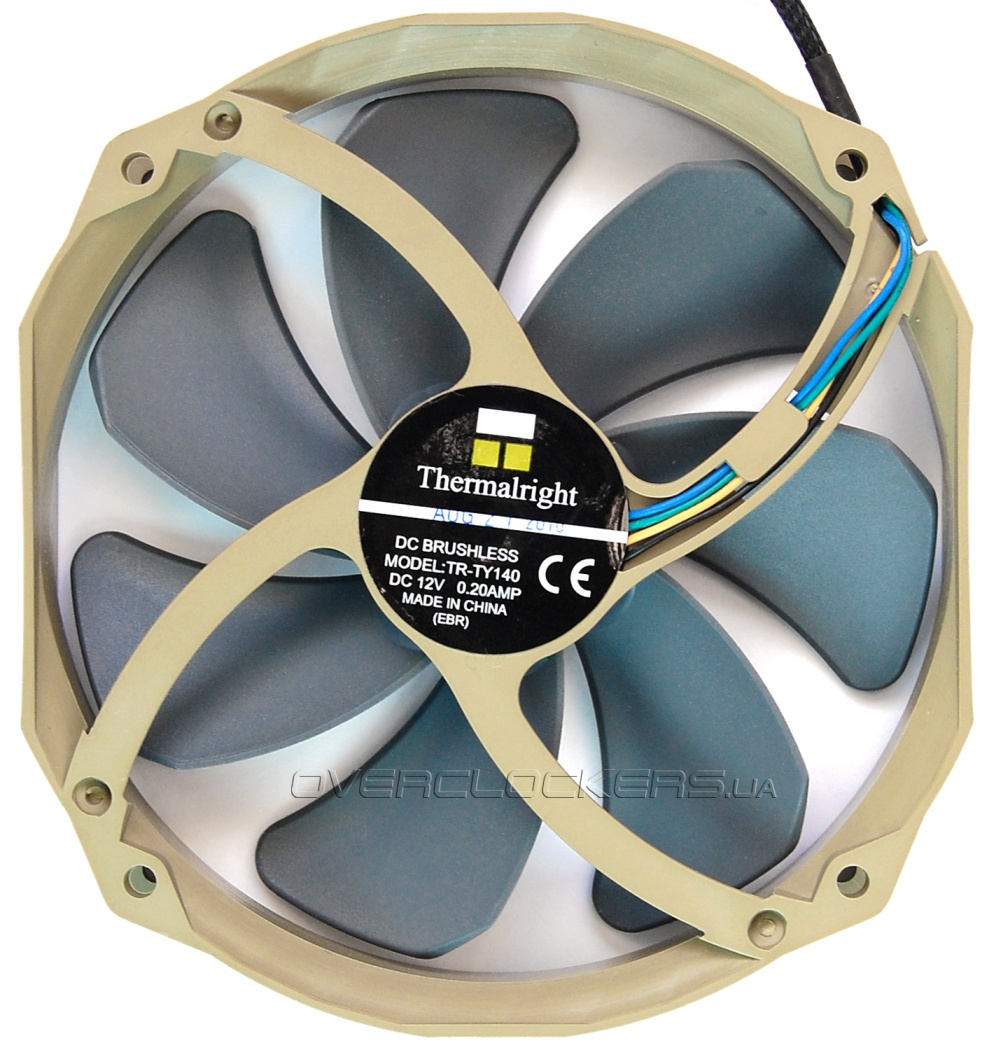

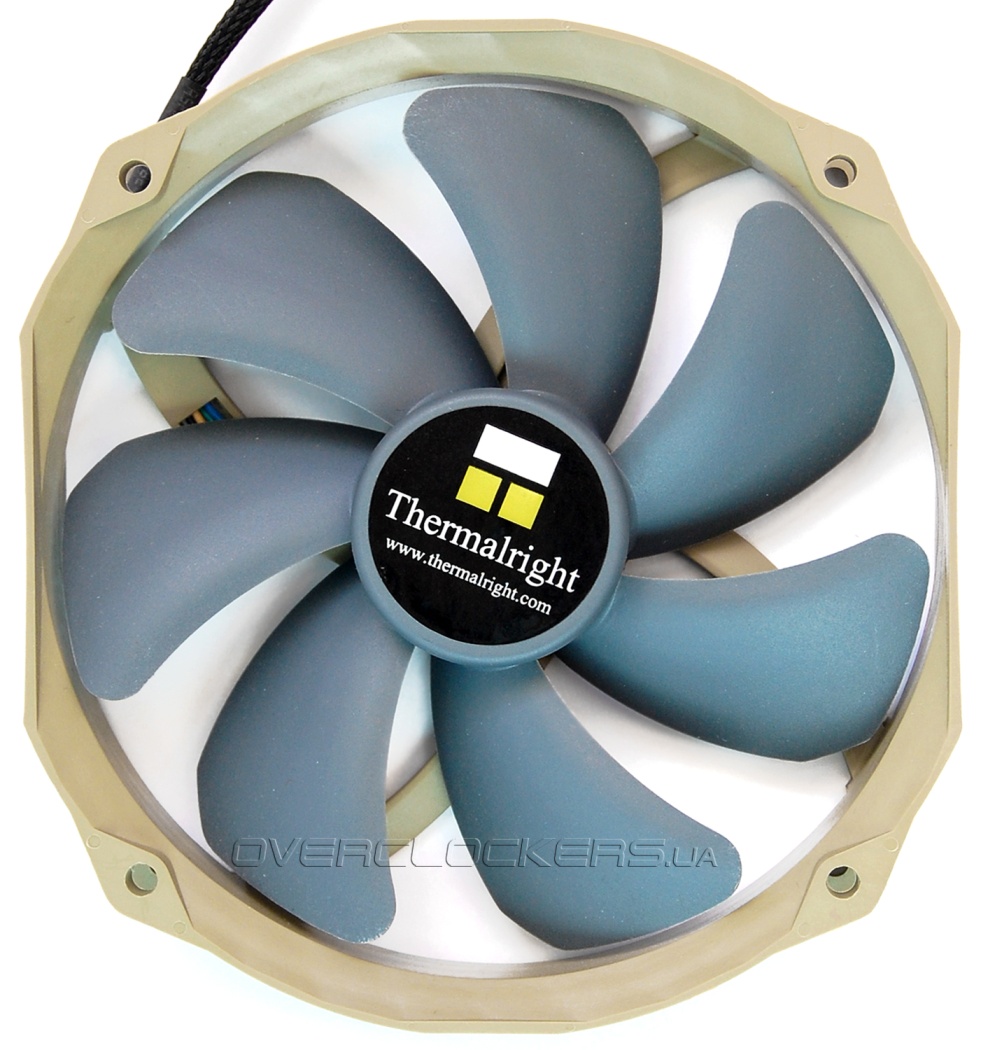

Еще одна отличительная черта Shaman — вентилятор в комплекте. Ранее системы охлаждения Thermalright не комплектовались ими.

Thermalright ShamanThermalright Shaman

TR TY-140 имеет нетипичную форму, которая обеспечивает этому 140-мм вентилятору (лопасти 130 мм) совместимость с крепежными отверстиями под 120-мм вентилятор. Соответственно и родные скобы рассчитаны на 120-мм вентилятор. Заявленный рабочий диапазон — от 900 до 1300 об/мин при воздушном потоке от 28,3 до 74 CFM и уровне шума в 19-21 дБ.


Thermalright VRM G2

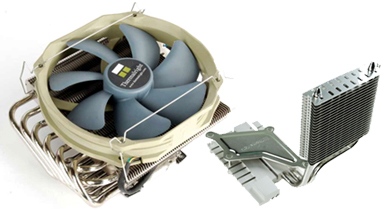

Дополнительно к Shaman производитель рекомендует докупать систему охлаждения VRM G2.

Thermalright VRM G2

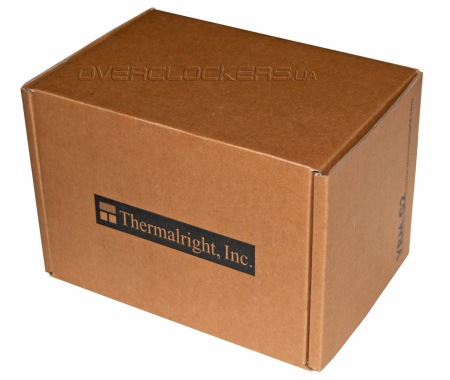

Упаковка вполне типичная — простая картонная коробка. Вот только размерами она даже немного больше коробки Shaman.

Комплект поставки включает:
  • усилительная пластина;
  • четыре гайки;
  • восемь пластиковых шайб;
  • четыре термпопрокладки;
  • проволочные скобы для вентилятора 80 мм;
  • инструкция.
Thermalright VRM G2

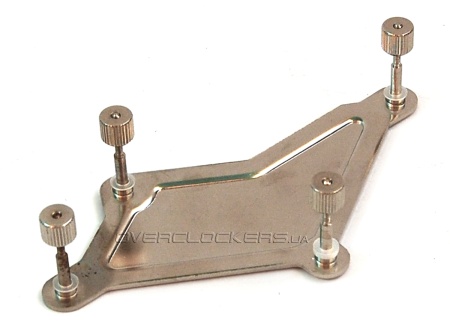

Усилительная пластина имеет четыре штыря с резьбой, на которые и устанавливается радиатор, после чего прижимается гайками. Один из штырей проходит через вентиляционное отверстие в плате. Монтаж простой, не требует никаких инструментов.

Thermalright VRM G2

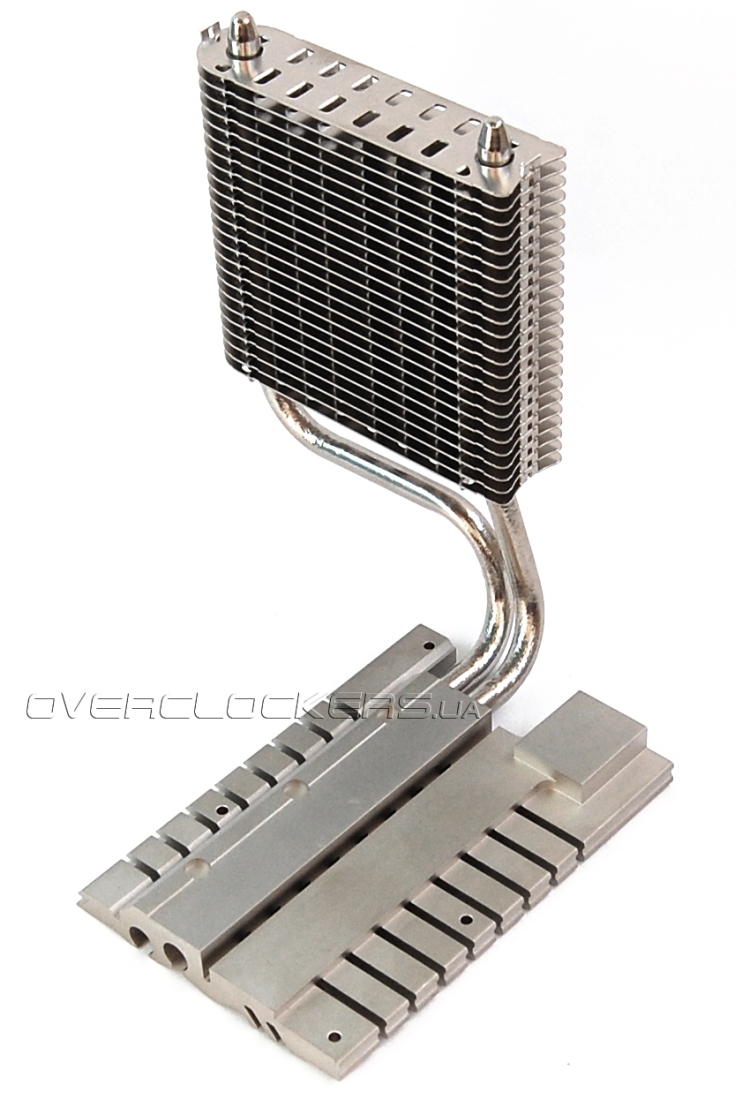

Размер конструкции 94x110x125мм при весе в 240 грамм. Сам радиатор напоминает уже знакомый нам Thermalright VRM-R5. Такая же изогнутая форма в виде буквы Г.

Thermalright VRM G2

Основной радиатор из 24 перфорированных пластин нанизан на две тепловые трубки, выходящие из снования, которое выполнено в виде толстого низкого радиатора. Все места стыка с трубками хорошо пропаяны.

Thermalright VRM G2

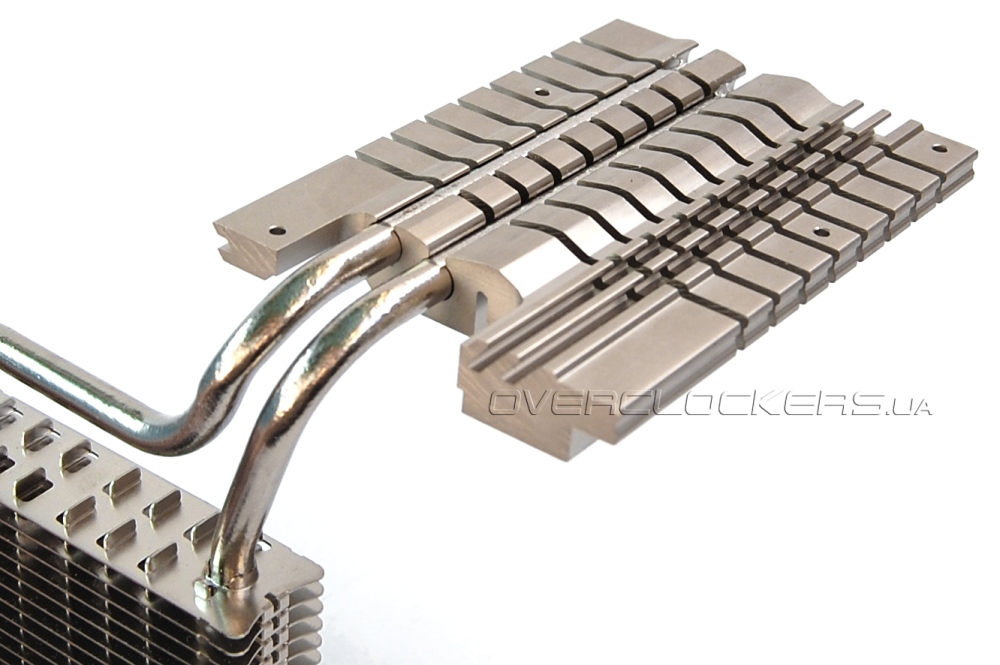

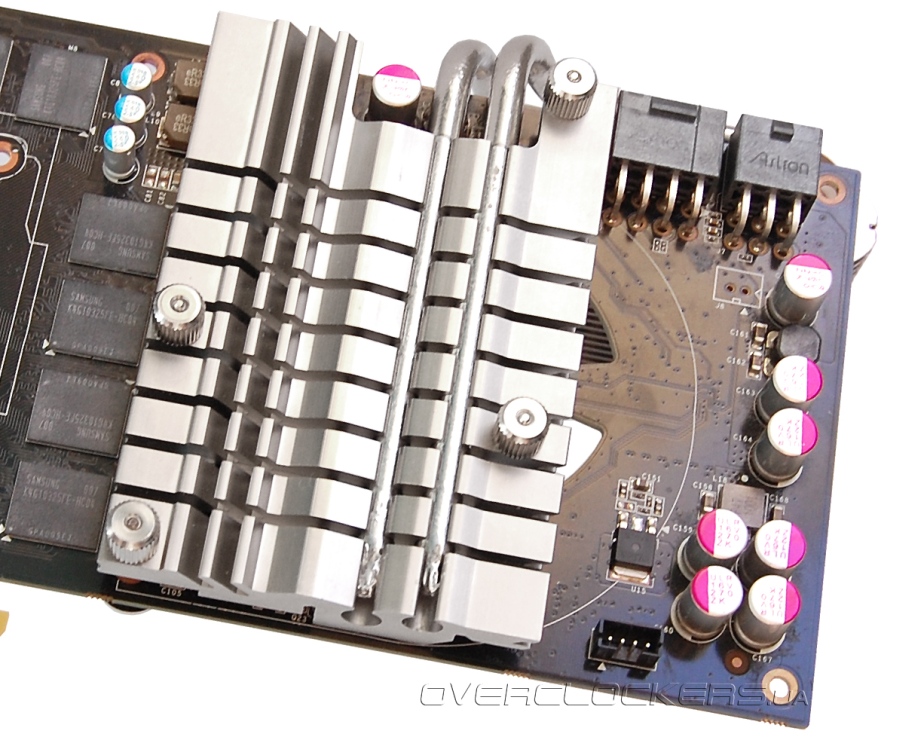

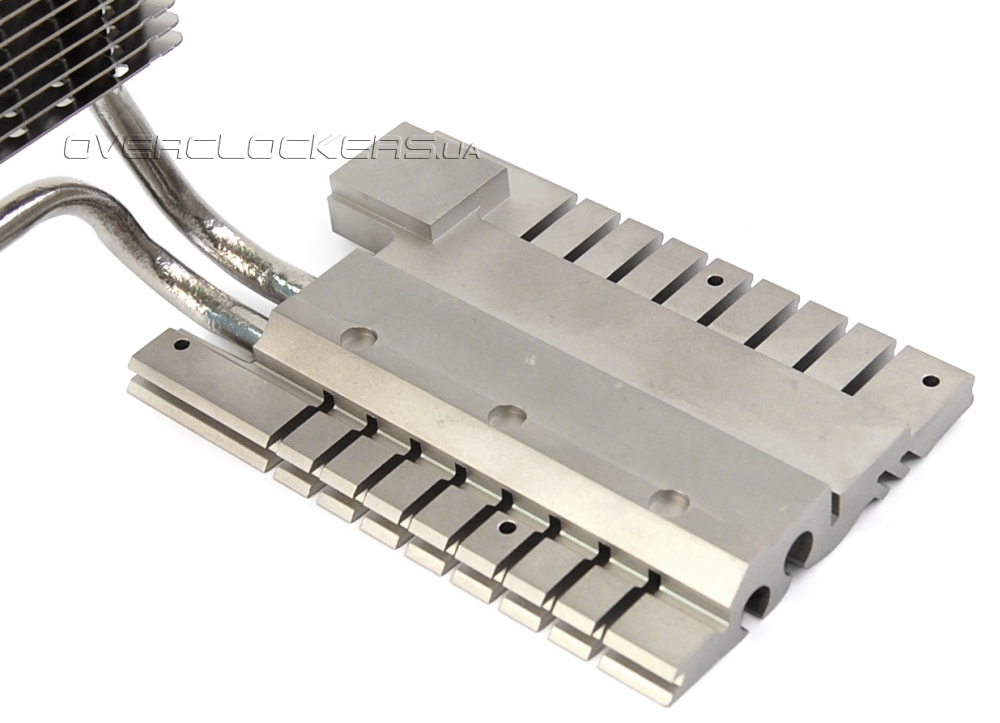

Соприкасаются с силовыми элементами две контактные площадки. Термопрокладки подогнаны как раз под их форму. Их эффективности вполне достаточно, но термопаста позволит заметно снизить температуру. Сравнение разных термоинтерфейсов мы проводили на VRM-R5, и, обратившись к этой статье, вы можете увидеть, что паста позволяла выиграть более десяти градусов на VRM-элементах Radeon HD 5850. Для GeForce GTX 480 разница может быть еще больше, но никаких цифр мы уже не приведем, потому что карта не имеет средств мониторинга температуры этих компонентов.

Thermalright VRM G2

Обратите внимание на небольшой подъем в нижней части основания (там, где видны три круглых отверстия) — он обеспечивает полный прижим к тем самым проблемным микросхемам, которые проигнорировали инженеры Arctic Cooling.

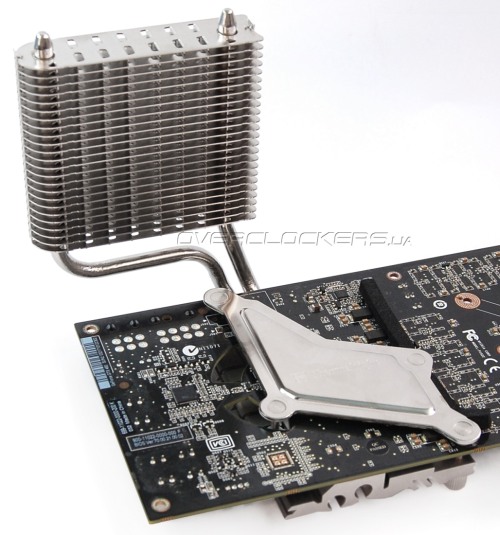

Установленный Thermalright VRM G2 развернут перпендикулярно вверх к плоскости платы.

Thermalright VRM G2

В случае использования башенного кулера на центральном процессоре, его вентилятор будет немного обдувать и VRM G2.


Thermalright Shaman и VRM G2 на GeForce GTX 480

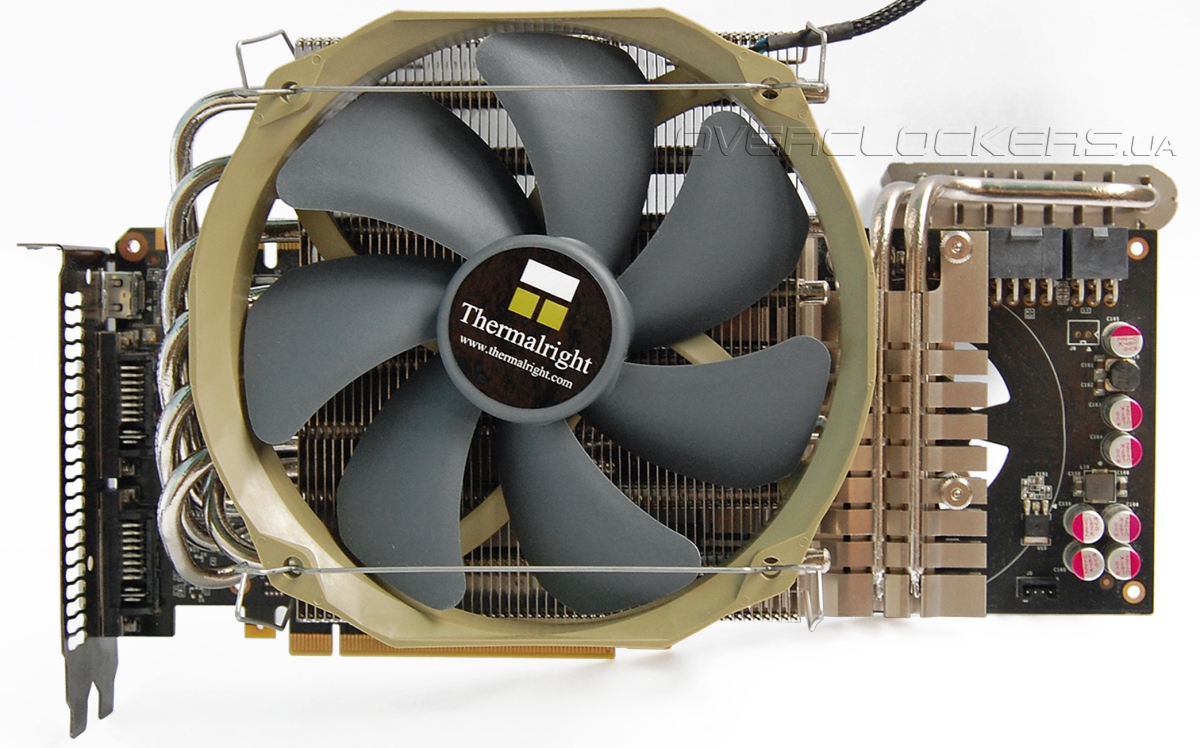

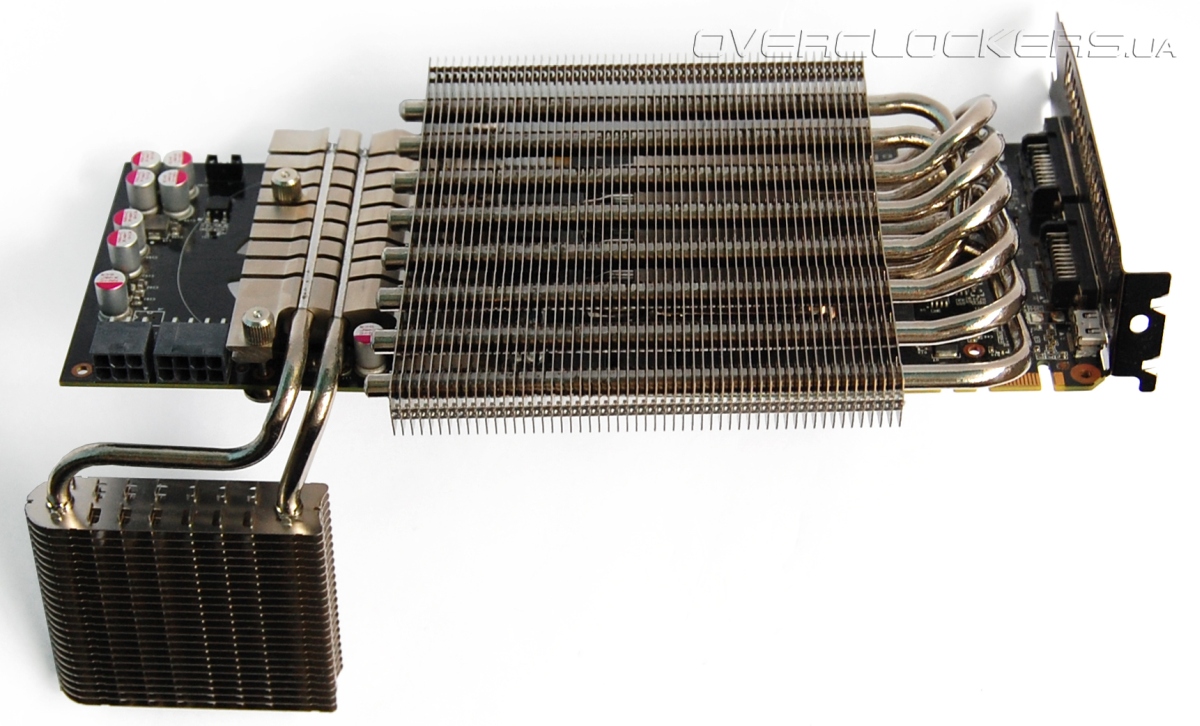

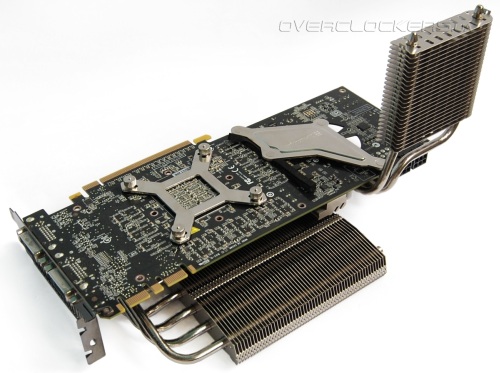

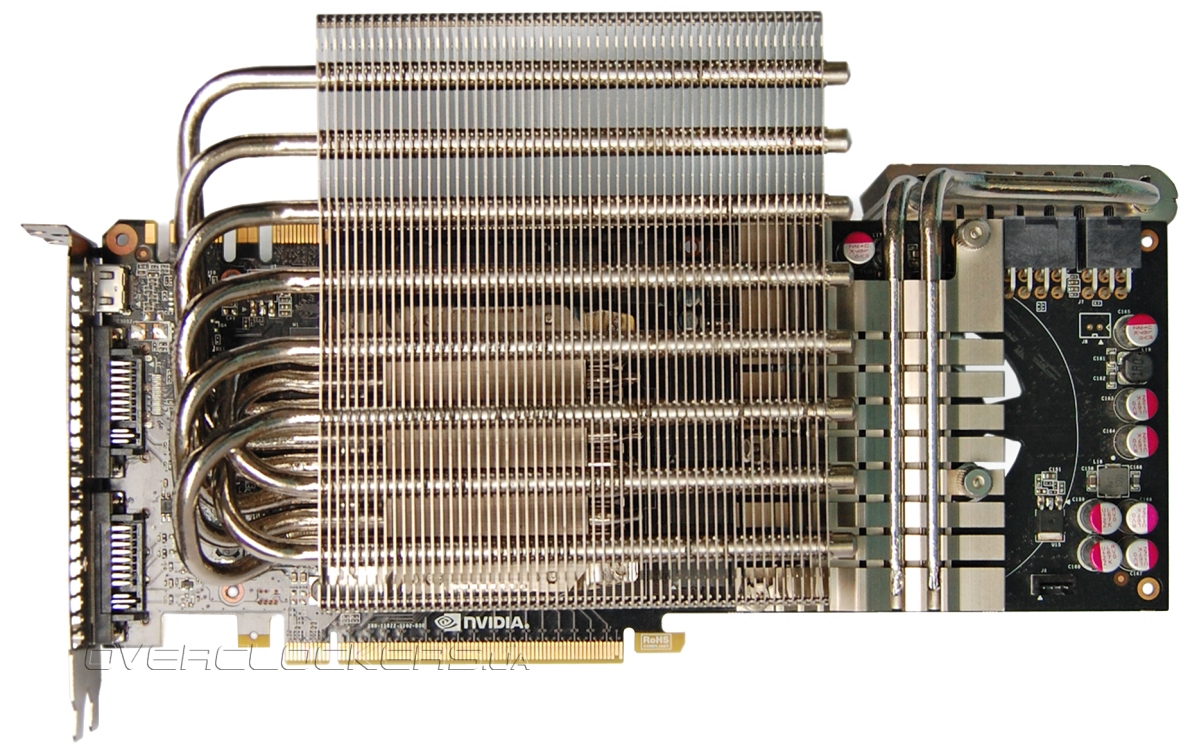

Немного фотографий видеокарты с установленным кулером Shaman и VRM G2.

Thermalright Shaman и VRM G2 на GeForce GTX 480

Thermalright Shaman и VRM G2 на GeForce GTX 480

Thermalright Shaman и VRM G2 на GeForce GTX 480

Thermalright Shaman и VRM G2 на GeForce GTX 480

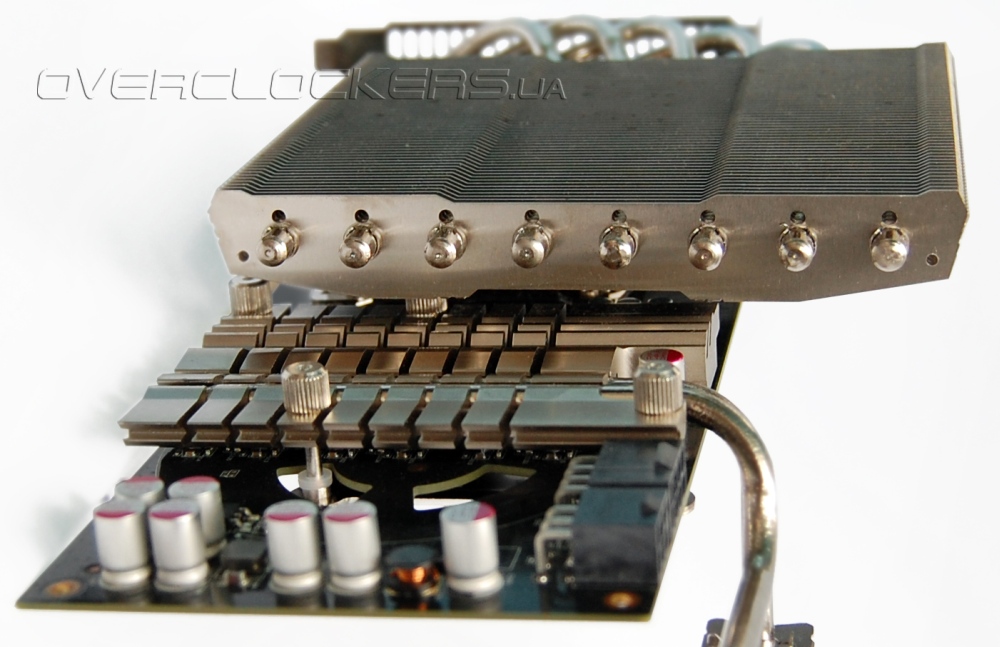

Вентилятор на Shaman частично обдувает и VRM G2. Так что при условии наличия еще и башенного кулера на CPU можно вообще не волноваться об активном охлаждении системы питания и установке дополнительного вентилятора на соответствующий радиатор.

Thermalright Shaman и VRM G2 на GeForce GTX 480

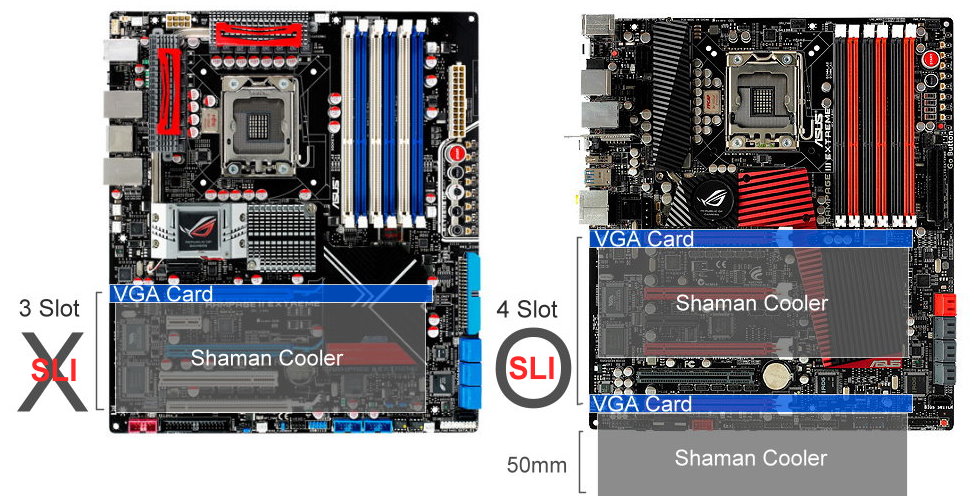

Кулер заметно увеличивает габариты платы. Ширина ее вместе с Shaman достигает 14 сантиметров. Внутри системного блока видеоадаптер займет четыре слота расширения — высота всей конструкции вместе с вентилятором 68 мм. Такой гигант заблокирует почти все слоты расширения. В такой ситуации SLI из пары видеокарт можно будет создать не на всех платах, и нижняя иллюстрация с сайта производителя это отлично демонстрирует. Да и если ставить столь мощный кулер на одну карту, то и для второй надо нечто подобное, но в стандартный корпус он уже никак не влезет.

Thermalright Shaman и VRM G2 на GeForce GTX 480

Отметим еще, что под тяжестью радиатора VRM G2 плата немного прогибается. Впрочем, и с любой другой массивной системой охлаждения изгиба не избежать. Это заметно и с Arctic Cooling Accelero XTREME Plus и даже с самым легким Zalman VF3000F.

Thermalright Spitfire и VRM G2

Переходим к Spitfire, настоящему титану охлаждения от Thermalright. Данный кулер мы уже рассматривали в деталях, поэтому не будем уделять ему очень много времени, а опишем лишь основные особенности и нюансы, связанные с монтажом на GeForce GTX 480.

С родным набором креплений кулер не устанавливается на видеокарты Fermi. Для этого необходимо приобрести специальный набор Thermalright GF-100 Bolt-Thru-Kit.

Thermalright Spitfire и VRM G2

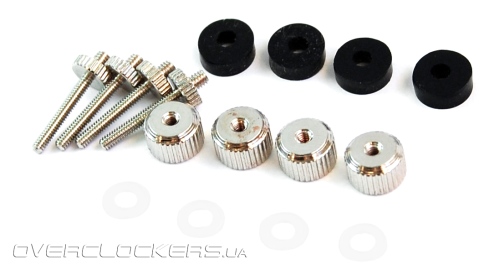

В набор входит:
  • прижимная пластина;
  • усилительная пластина;
  • пять винтов накатанной головкой;
  • пять гаек;
  • пять резиновых шайб.
Для фиксации кулера необходимо лишь четыре винта и гайки, но производитель не поскупился на запасные детали. Приятно.

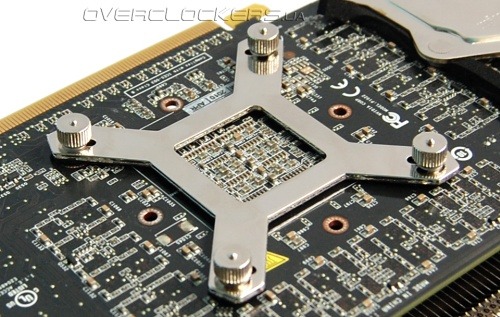

Сам процесс монтажа простой и понятный. Основание Spitfire фиксируется изогнутой прижимной пластиной, в которую вкручиваются винты. С обратной стороны платы конструкция фиксируется гайками через «бэкплейт».

Thermalright Spitfire и VRM G2 Thermalright Spitfire и VRM G2

Радиатор Spitfire повернут под прямым углом к плоскости видеокарты. Размеры его 147x123x154 мм при весе в 550 грамм. Каждая из шести тепловых трубок несет свою независимую секцию радиатора.

Thermalright Spitfire и VRM G2

Spitfire можно установить радиатором вниз или вверх. В стандартном корпусе первый вариант установки отпадает — кулер просто не влезет. Такой вариант подойдет для тех корпусов, в которых системная плата крепится вверх тормашками. Второй вариант установки Spitfire делает невозможным использование башенных кулеров на CPU. Пользователям придется ограничиться низкопрофильными моделями, например, Thermalright AXP-140. Причем в случае комбинации Spitfire и AXP-140 одного вентилятора между ними вполне хватит для их обдува из-за очень плотного расположения радиаторов.

В нашем случае, в корпусе Chieftec CH-01B и с кулером Thermalright Venomous X на процессоре, невозможен был ни один из вариантов. Поэтому все тесты проводились на открытом стенде.

Thermalright Spitfire и VRM G2

Как видно на верхней фотографии, VRM G2 расположен недалеко от вентилятора Venomous X, который немного обдувает этот радиатор.

И еще несколько фотографий GeForce GTX 480 с установленным охлаждением на GPU и VRM.

Thermalright Spitfire и VRM G2

Thermalright Spitfire и VRM G2

Thermalright Spitfire и VRM G2

На Spitfire мы установили вентилятор TR TY-140 из комплекта Shaman.


Zalman VF3000F

Последний участник нашего сравнительного тестирования. Недавно мы уже знакомились с этой системой охлаждения и сравнили ее эффективность со стоковой турбиной GeForce GTX 480. Теперь же мы сможем сравнить эффективность Zalman и с другими кулерами для Fermi. Забегая наперед, отметим, что сравнивать полученные результаты с данными из прошлого материала не стоит – разные условия тестирования.

За детальным обзором вы можете обратиться к соответствующему материалу. Мы не будем повторяться и просто опишем основные особенности Zalman VF3000F.

Zalman VF3000F


Размеры кулера 239x98x51 мм, вес 430 грамм. Пять медных тепловых трубок и радиатор из 112 пластин. Обдувается парой 92-мм вентиляторов с зеленой подсветкой. Согласно заявленным данным, их рабочий диапазон от 1400 до 3000 об/мин (максимум на самом деле больше). В комплекте есть ручной регулятор скорости вращения вентиляторов Fan Mate 2.

Присутствует радиатор для компонентов системы питания и микросхем памяти.

Zalman VF3000F


В сравнении с Accelero XTREME Plus данный кулер компактнее и короче. Но с ним GeForce GTX 480 тоже занимает три слота расширения.

Zalman VF3000F

Характеристики систем охлаждения

  Arctic Cooling Accelero XTREME Plus Thermalright Shaman Thermalright Spitfire Zalman VF3000F
Размеры кулера (ДхШхВ), мм 290 x 104 x 56 160 x 132 x 38 147 x 123 x 154* 239 x 98 x 51
Масса кулера, г 622 650 550** 430
Число вентиляторов 3 1 1 2
Размеры вентилятора, мм 92 x 92 x 12 160 x 140 x 26,5 любой диаметром 120/140 мм 92 x 92 x 15
Обороты в минуту (заявленные данные) 900-2000 900-1300 - 1400-3000
Максимальные обороты в минуту, по факту 1930 1300 - 3340
Воздушный поток, СFM до 81 56-73 - n/a
Уровень шума, dB n/a 19-21 - 18-33
Дополнительный радиатор для VRM VR004 VRM G2 VRM G2 в комплекте
Примерная стоимость полного комплекта с дополнительным радиатором и вентилятором, $ 72 120 135*** 63
* — размер без учета дополнительного вентилятора.
** — масса радиатора без вентилятора.
*** — с учетом TR TY-140 и GF-100 Bolt-Thru-Kit.



Тестовый стенд

Конфигурация тестового стенда следующая:
  • процессор: Core i7-965 (3,2@3,95 ГГц, BCLK 172 МГц);
  • кулер: Thermalright Venomous X;
  • материнская плата: Gigabyte GA-X58A-UD3R (Intel X58 Express);
  • видеокарта: Inno3D GeForce GTX 480 (825/1650/4060 МГц);
  • память: G.Skill F3-12800CL8T-6GBRM (3x2GB, DDR3-1600@1720 МГц, 8-8-8-24-1T);
  • жесткий диск: Hitachi HDS721010CLA332 (1 ТБ, SATA2, 7200 об/мин);
  • блок питания: Seasonic SS-850HT (850 Вт);
  • операционная система: Windows 7 Ultimate x64;
  • драйверы видеокарты: NVIDIA GeForce 260.99.
Тестирование проводилось на открытом стенде при горизонтальном положении системной платы. Для всех систем охлаждения и радиаторов использовалась термопаста Noctua NT-H1. Исключение — радиаторы из комплекта Arctic Cooling VR004. Каким образом они устанавливались, уже было нами подробно описано. Температура в помещении 23 °C.

На Thermalright Spitfire установлен вентилятор TY-140 из комплекта Thermalright Shaman. Все кулеры подключались через ручной регулятор Zalman Fan Mate 2 для контроля оборотов вентилятора. Accelero XTREME Plus, который не имеет стандартного трехштырькового разъема, подключался через импровизированный переходник. Для самого производительного режима вентиляторы подключались напрямую к материнской плате.

Тесты проводились при минимально возможных оборотах, на 1000 об/мин, на 1500 и 2000 об/мин. В последних двух случаях речь идет уже только о Accelero XTREME Plus и Zalman VF3000F, потому как максимум вентилятора Thermalright — 1300 об/мин. Этот вентилятор имеет разное положение на радиаторах кулеров Thermalright, и при боковом его размещении на Spitfire обороты были чуть ниже, не превышая 1280 об/мин. У Accelero XTREME Plus максимальные обороты вентиляторов (согласно данным таходатчика) не превышали 1930 об/мин.

На радиатор Thermalright VRM G2 дополнительный вентилятор не устанавливался. Он и так немного обдувался вентилятором процессорного кулера, работавшим на скорости 1500 об/мин, а у Shaman этот радиатор попадал еще и в зону обдува 140-мм вентилятора.

Средств мониторинга температуры VRM-элементов у GeForce GTX 480 не предусмотрено. Так что на графиках приведены лишь данные по температуре графического чипа и платы.

Все тесты проводились при разгоне GeForce GTX 480 до частот 825/1650/4060 МГц. Рабочее напряжение GPU повышалось с номинальных 0,987 В до 1,013 В.

Создавалась типичная игровая нагрузка с помощью Crysis Warhead Benchmarking Tool. Демо-запись Ambush прогонялась в течении 25 мин. Разрешение 1920x1200, настройки графики Very High под DirectX 10, сглаживание AA8x, игровое время в тесте — 10 часов утра. Второй режим прогрева видеокарты более экстремальный. В течении 20 минут она нагружалась «тестом стабильности» из FurMark 1.8.2 в разрешении 1680х1050 с включенными displacement mapping и пост-эффектами. Для снижения погрешности тесты повторялись по два раза.


Результаты тестирования

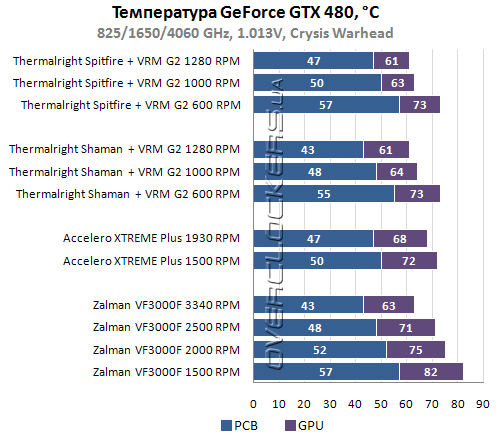

Для начала взглянем на результаты при обычной игровой нагрузке в Crysis Warhead. Для наглядности кулера на диаграмме расположены по мере роста их эффективности, а результаты каждого объединены по группам.

Результаты тестирования Arctic Cooling Accelero XTREME Plus, Thermalright Shaman, Thermalright Spitfire и Zalman VF3000F

Возможно, вы сразу обратили внимание на результаты Arctic Cooling Accelero XTREME Plus, который протестирован лишь при 1500 и 1930 об/мин. Почему не было тестов на более низких оборотах? Да потому, что карта не работала стабильно в таких режимах. И это при том, что температура ядра и платы на 1500 об/мин ниже, чем у Zalman VF3000F на 2000 об/мин. В чем же проблема? Да все в тех же VRM-радиаторах, на которые мы так подозрительно косились изначально. Плата под силовыми элементами была просто раскалена, и при более слабом обдуве они моментально перегревались.

Thermalright Shaman и Thermalright Spitfire являются явными лидерами, демонстрируя отличное преимущество над соперниками. Достаточно 140-мм вентилятора на 600 об/мин, чтобы поддерживать такую же температуру разогнанного GF100, что и Zalman VF3000F или Accelero XTREME Plus при 2500-1500 об/мин. Вот только температура PCB у кулеров Thermalright оказывается немного выше.

Больше всего греется плата с Thermalright Spitfire, что вполне логично, ведь вентилятор не обдувает карту. Зато Spitfire немного выиграл у Shaman по температуре GPU, справившись с охлаждением на один градус лучше при 1000 об/мин. В остальных режимах кулера оказались равными.

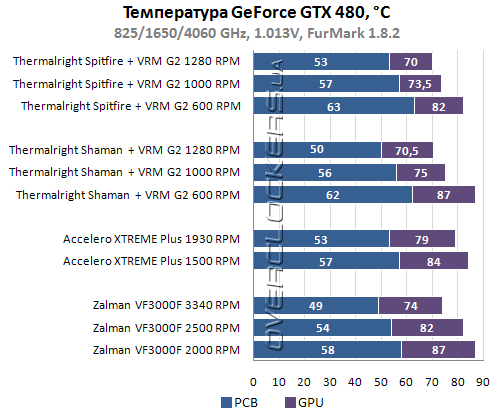

Результаты тестирования Arctic Cooling Accelero XTREME Plus, Thermalright Shaman, Thermalright Spitfire и Zalman VF3000F

Furmark укрепляет позиции Spitfire на фоне соперников. При 600 об/мин он выигрывает у Shaman почти пять градусов, но при более высоких оборотах разница между ними постепенно снижается до минимума. В самом тихом режиме флагман Thermalright охлаждает ядро так же, как Zalman при 2500 об/мин. Последний, кстати, не справляется с разогнанным GeForce GTX 480 в стресс-тесте на 2000 об/мин. Shaman при 1000 об/мин превосходит Accelero XTREME Plus и уступает Zalman VF3000F, лишь когда тот работает на 3340 об/мин.


Выводы

Настало время подвести итоги и дать характеристику каждому из протестированных кулеров. Thermalright Spitfire был и остается настоящим флагманом охлаждения видеокарт. В паре с тихоходным 140-мм вентилятором он способен поддерживать низкие температуры даже на разогнанном GeForce GTX 480. Производительность кулера при самых низких оборотах такая, как у систем охлаждения от Arctic Cooling и Zalman, работающих в заметно более шумных режимах. Но за такой уровень охлаждения придется заплатить намного больше. К Spitfire необходимо приобретать отдельно крепежный набор, вентилятор, ну и без Thermalright VRM G2 тоже не обойтись. Да и с размещением такого гиганта внутри корпуса проблем немало — под него нужно подбирать процессорный кулер и корпус. Выходит хлопотно и дорого. Оправдано ли это самой лучшей производительностью? Решать уже вам.

Привлекательнее для покупателя выглядит новый Thermalright Shaman. По эффективности охлаждения он немного уступает Spitfire, но наибольшее преимущество старого флагмана Thermalright проявляется при экстремальных нагрузках в Furmark на очень низких оборотах вентилятора. При 1000-1300 об/мин в обычном игровом режиме кулеры практически равны. При этом Shaman лучше охлаждает плату и дополнительно обдувает VRM G2. С размещением внутри корпуса нет таких серьезных проблем как у старой модели. В целом, это более продуманное и удобное решение. И даже стоимость такого кулера будет чуть ниже, поскольку не придется тратиться на дополнительное крепление и вентилятор.

Но стоит помнить, что отличные показатели этой модели (да и Spitfire в том числе) были бы невозможны без Thermalright VRM G2. В паре они являются самым эффективным и тихим охлаждением для разогнанных видеокарт Fermi. Поэтому Thermalright Shaman и VRM G2 получают от нас знак «Выбор редакции: 2011»!

Выбор редакции 2011

Единственная наша рекомендация к использованию VRM G2 касается замены стандартных термопрокладок на термопасту, и тогда можно будет смело заниматься разгоном GeForce GTX 480 или GeForce GTX 580.

Также стоит помнить, что итоговые температуры будут зависеть от расположения кулера Shaman внутри системного блока. Если вентилятор упрется в какую-то плату или в нижнюю стенку корпуса без вентиляционных отверстий, тогда все преимущества столь мощного кулера никак не проявятся. Так что, если внутри вашего корпуса тесно, лучше присмотреться к более компактным системам охлаждения и не выкидывать деньги зря.

Впечатления от Arctic Cooling Accelero XTREME Plus неоднозначны. Эффективность такого кулера неплоха. Видно, что потенциал его больше, чем у Zalman VF3000F. Но низкокачественное охлаждение VRM просто не позволяет видеокарте работать при невысоких оборотах вентиляторов. Чтобы сохранялась стабильность, их приходится выкручивать почти на максимум (при разгоне GeForce GTX 480). Да и то, если организовать какие-то термопрокладки для микросхем, с которыми радиаторы изначально не контактируют. Подключать кулер к видеокарте (а именно это предусматривает производитель, оснащая свой продукт соответствующим разъемом) мы категорически не рекомендуем. Обороты будут автоматически регулироваться в зависимости от температуры ядра, в соответствии с настройками для обычной стоковой турбины. Это грозит быстрым перегревом компонентов системы питания, как следствие — крайняя нестабильность в работе и даже опасность вывести видеокарту из строя.

Возможно, при работе в номинале все не так страшно, как мы расписываем. Да и сказанное касается исключительно лишь GeForce GTX 480. Тем не менее, VRM-радиаторы из комплекта VR004 являются настоящей ахиллесовой пятой вполне хорошего кулера Accelero XTREME Plus. Но выход есть — можно пустить в ход радиатор с референсной турбины, который надо будет немного доработать. Если это не является проблемой для вас, тогда XTREME Plus — хороший повод сэкономить, ведь его ценник заметно ниже, чем стоимость продуктов Thermalright.

Zalman VF3000F, хоть и вышел аутсайдером по итоговым температурам, но по совокупности потребительских характеристик привлекательнее кулера Arctic Cooling. Он без проблем справился с охлаждением разогнанной видеокарты при таких низких оборотах, которые были уже не под силу Accelero XTREME Plus. А все благодаря хорошему радиатору, который изначально идет в комплекте и за него не надо доплачивать! Со своей задачей он справляется намного лучше радиаторов из комплекта Arctic Cooling VR004. А еще у Zalman есть ручной регулятор оборотов, что весьма удобно, да и зеленая подсветка порадует любителей моддинга. Возможно, вы не достигнете с ним таких частот, как это было бы возможно с Thermalright Shaman и VRM G2, но вполне сможете разогнать GeForce GTX 480 так, чтобы и шум был умеренным, и температуры остались приемлемыми. А стоимость такой покупки будет почти в два раза меньше! Это уже очень веский аргумент, и Zalman VF3000F заслужено получает награду «Выбор редакции: лучшая покупка»!

Выбор редакции: лучшая покупка
