Thermalright Spitfire и VRM-R5 – лучшее охлаждение для Radeon HD 5850 и HD 5870

Большие массивные устройства для охлаждения современных процессоров стали типичным явлением. Сейчас уже никого не удивишь килограммовой системой охлаждения с множеством тепловых трубок и несколькими вентиляторами — каждый крупный производитель считает долгом иметь в своем модельном ряду нечто подобное. А вот среди охладителей для видеоадаптеров выбор не так велик, хотя видеокарты по тепловыделению уже давно обогнали центральные процессоры. Модельный ряд AMD с NVIDIA обновляется слишком быстро, часто делая невозможной установку старых кулеров на новые видеоадптеры, не говоря уже о том, что производительности старых систем охлаждения бывает иногда уже просто недостаточно для комфортного акустического режима. А о пассивном охлаждении самых мощных современных видеокарт уже и вовсе можно забыть — не вместить под платой такой габаритный радиатор.

Но это не остановило компанию Thermalright в попытке создать достаточно эффективный охладитель для семейства ускорителей Radeon HD 5800, который смог бы справиться с RV870 в максимально тихом режиме. Вы думали, что системы охлаждения, перекрывающие два или три соседние слота на материнской плате — большие? Как бы не так! И в этом можно убедиться, познакомившись с кулером Spitfire, на фоне которого любой другой покажется «крохой».


Thermalright Spitfire

Картонные серые коробки без ярких логотипов — вот типичная упаковка продукции Thermalright, и Spitfire не является исключением.

Thermalright SpitfireThermalright Spitfire

Определить, что внутри, можно лишь по надписи на одной из боковых стенок. Как видите, на фотографии кроме Thermalright Spitfire представлена и коробка с Thermalright VRM-R5 — специальным радиатором для силовых элементов подсистемы питания видеокарты. Продаются данные системы охлаждения по отдельности, но производитель рекомендует брать VRM-R5 в качестве дополнения к основному кулеру. Как мы убедимся по итогам наших тестов, такая двойная покупка весьма оправдана. Подробнее о VRM-R5 мы поговорим ниже.

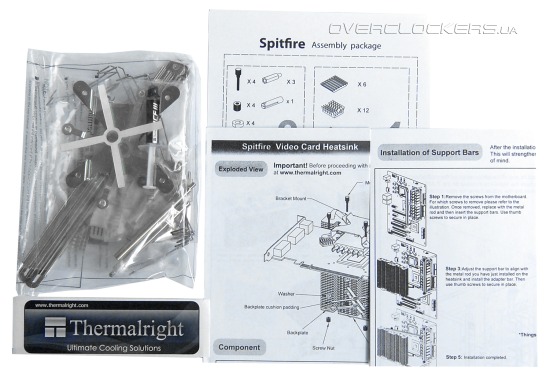

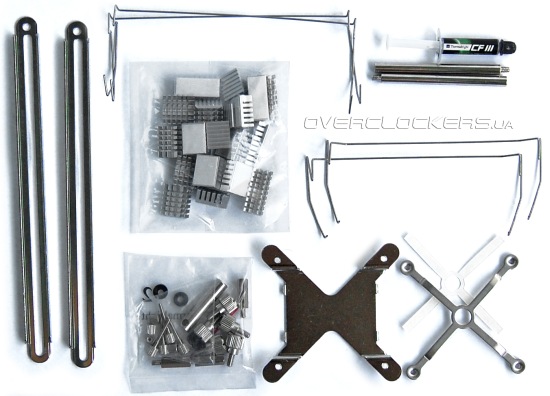

Комплектация Spitfire довольно богатая. Внутри коробки в специальном контейнере находятся инструкции по установке, наклейка с логотипом Thermalright, а в отдельном пакетике набор креплений и аксессуаров.

Thermalright Spitfire

Данный набор включает:
  • пластина-фиксатор радиатора;
  • крестообразная усилительная пластина с дополнительной защитной прокладкой;
  • радиаторы для микросхем памяти и силовых элементов;
  • четыре винта с накатанной головкой и четыре гайки с «накаткой» для установки радиатора;
  • четыре резиновые шайбы;
  • крепежные скобы для вентиляторов диаметром 120 мм и 140 мм;
  • термопаста Chill Factor III (тюбик 2 гр.);
  • комплект для системы фиксации видеокарты с радиатором в корпусе.

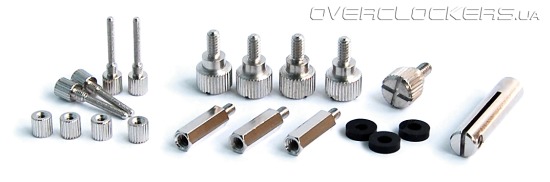

В последний входят:
  • три столбика-шестигранника;
  • два металлических стрежня;
  • две направляющие и специальный «адаптер»;
  • четыре винта с накатанной головкой.
Thermalright Spitfire

Thermalright Spitfire

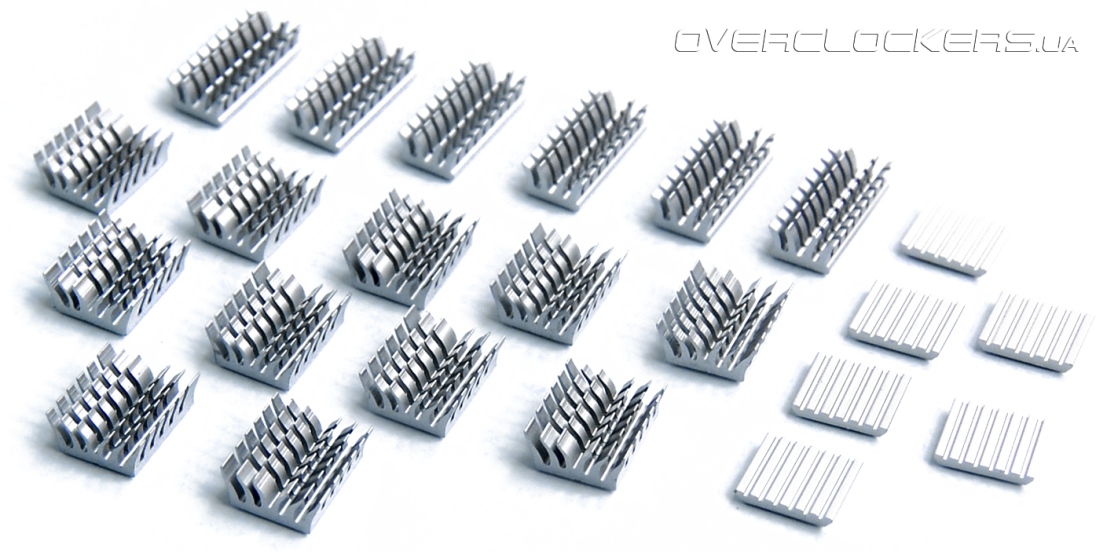

Всего с Thermalright Spitfire поставляется 24 радиатора разных размеров. Шесть тонких низкопрофильных радиаторов рассчитаны для установки на микросхемы памяти, которые перекрываются тепловыми трубками.

Thermalright Spitfire

А вот и Spitfire собственной персоной:

Thermalright Spitfire

Кулер выполнен в форме буквы Г — радиатор расположен перпендикулярно основанию теплосъемника. Ширина конструкции 164 мм, а высота от основания до верхушек тепловых трубок чуть более 150 мм. Вес одного лишь радиатора без креплений и вентилятора составляет 550 грамм — рекорд среди систем охлаждения видеокарт.

Thermalright Spitfire

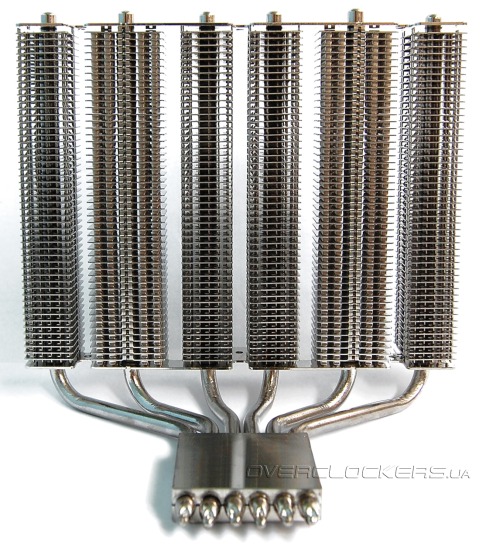

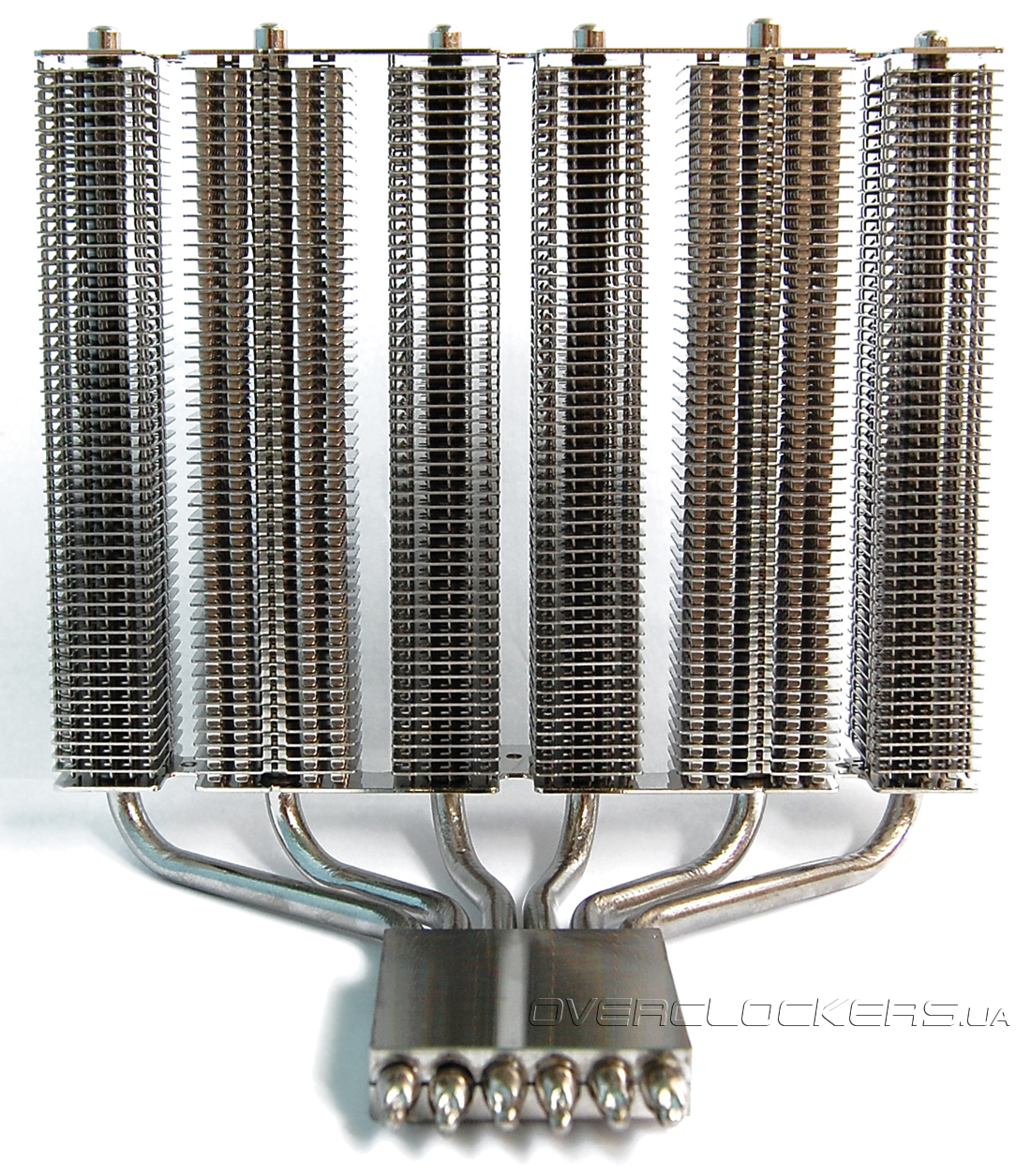

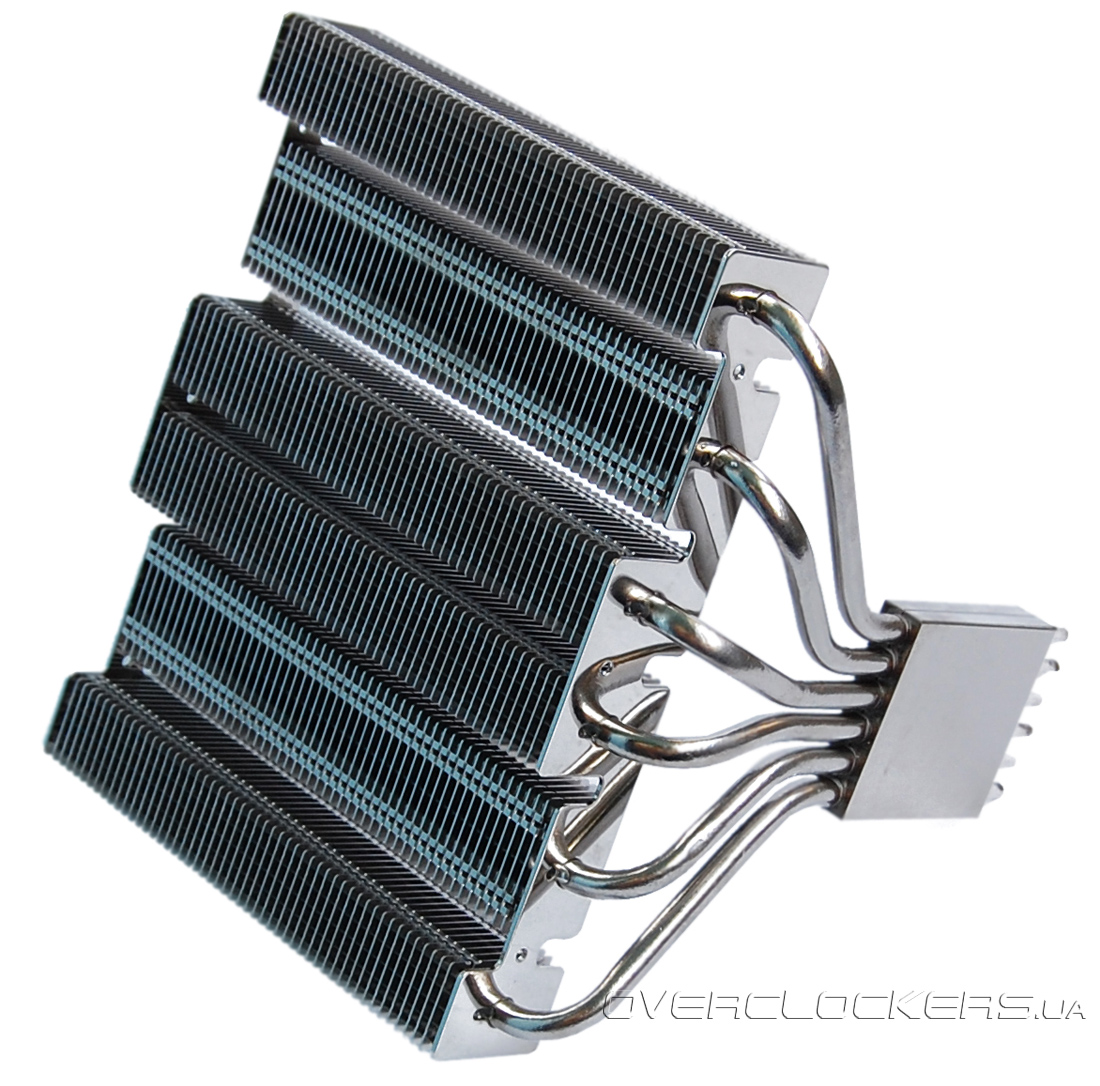

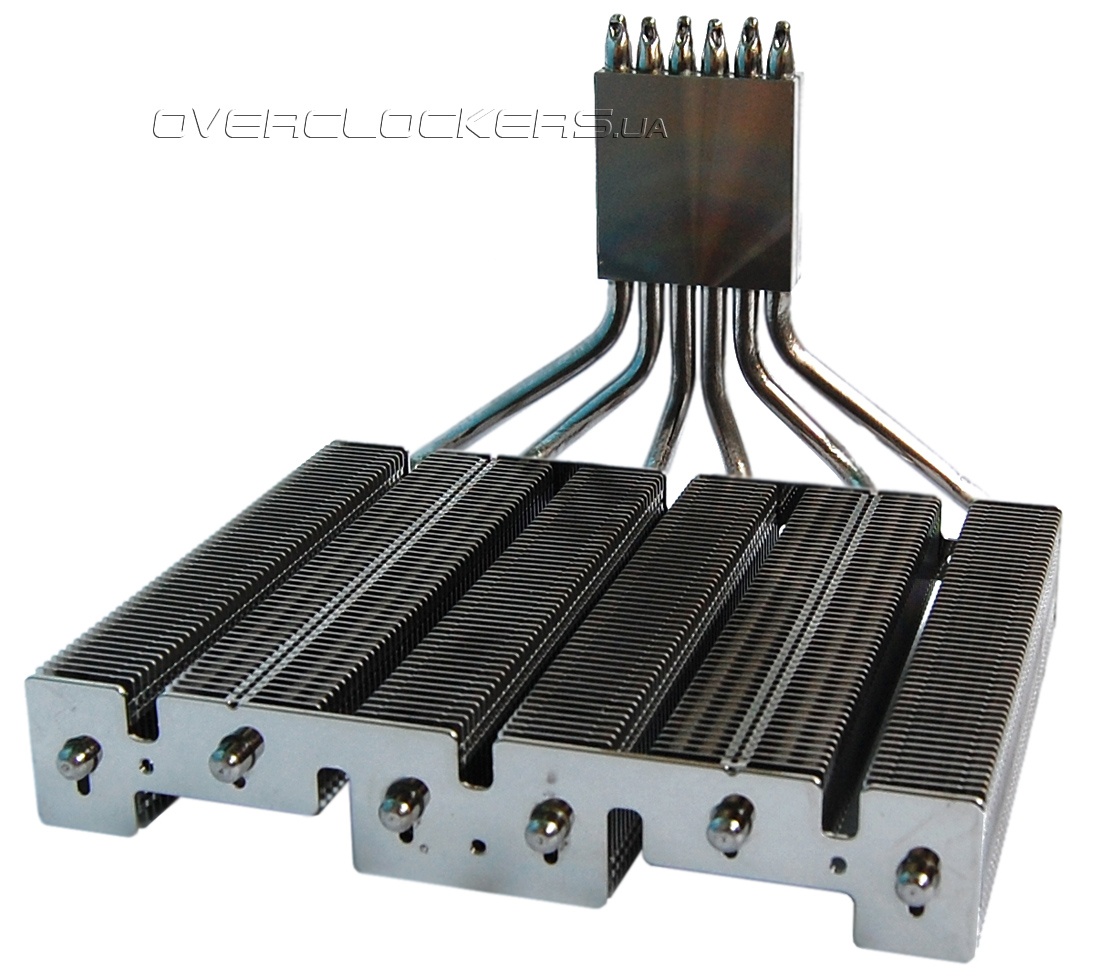

В основе конструкции шесть тепловых трубок диаметром 6 мм. Радиатор разбит на шесть секций, каждая из которых нанизана на отдельную тепловую трубку. Секция состоит из 50 алюминиевых пластин с перфорированными отверстиями. Межреберное расстояние 2 мм. Единственным общим элементом для всех секций являются дополнительные крайние пластины из более толстого металла. Все элементы конструкции имеют никелевое покрытие. Есть возможность установки вентилятора диаметром 120 мм или 140 мм с помощью соответствующих скоб.

Thermalright Spitfire

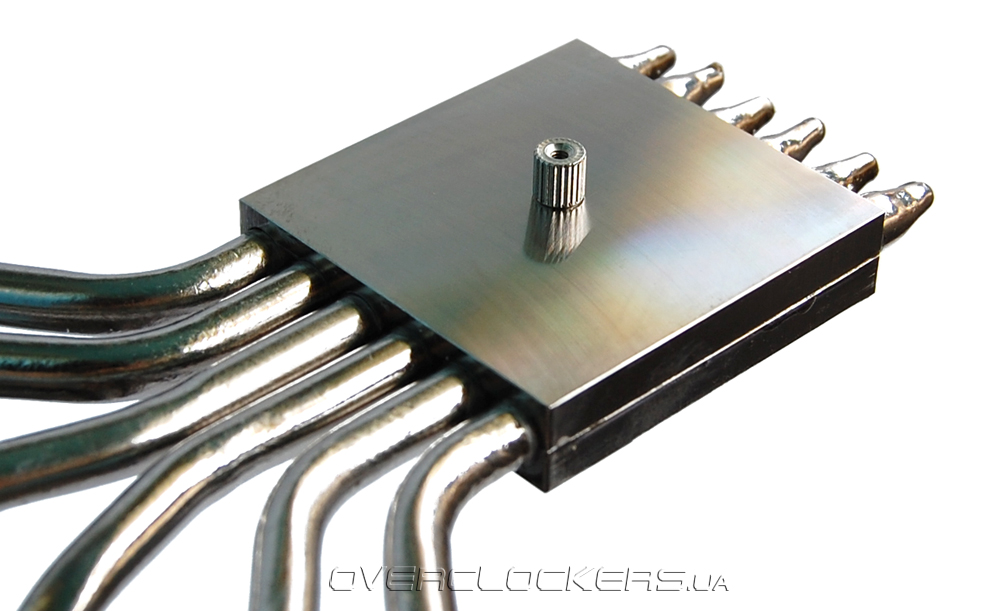

Основание состоит из двух медных половинок, внутри которых трубки уложены в желобки и зафиксированы с помощью припоя. В зависимости от того, как установлен кулер на видеокарту, контактировать с графическим чипом может верхняя или нижняя грань теплосъемника. Обе они довольно ровные, хотя имеется небольшая выпуклость у самых краев. Но из-за того, что площадь основания намного больше самого чипа RV 870, это никак не будет влиять на качество контакта. Едва заметный след от фрезерной обработки основания характерен для всех продуктов Thermalright.

Thermalright Spitfire

Изначально Spitfire проектировался под видеокарты семейства Radeon HD 5800, но в списке совместимых моделей также значатся многие старые модели AMD — от Radeon X800 до Radeon HD 4800. Среди продуктов NVIDIA, наоборот, отсутствуют многие популярные в прошлом видеоадаптеры, и среди современных видеокарт самым мощным совместимым ускорителем является лишь GeForce GTS 250. Для того, чтобы исправить эту ситуацию, производитель недавно выпустил дополнительный набор креплений GF-100 Bolt-Thru-Kit, который позволит подружить их детище и с видеокартами на базе Fermi. Вот только приобретать такой комплект придется отдельно.

Прежде чем переходить к рассмотрению особенностей крепления и монтажа нашего «гиганта» на видеоадаптер, взглянем на дополнительный радиатор VRM-R5, который производитель рекомендует как эффективное дополнение для Spitfire.


Thermalright VRM-R5

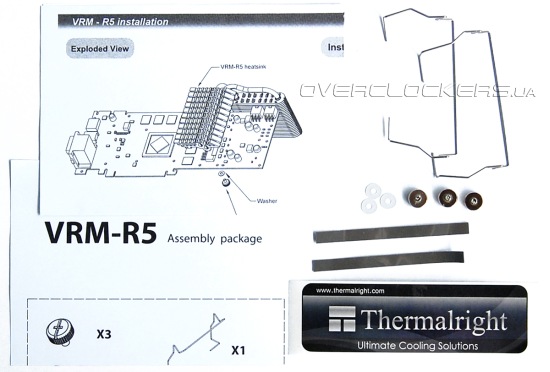

Комплект поставки включает:
  • три винта с накатанной головкой;
  • три шайбы;
  • две термопрокладки;
  • скобы для установки вентилятора;
  • наклейка с логотипом и Thermalright;
  • инструкции.
Thermalright VRM-R5

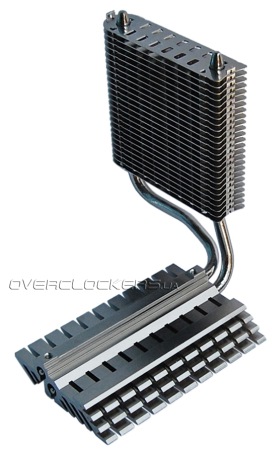

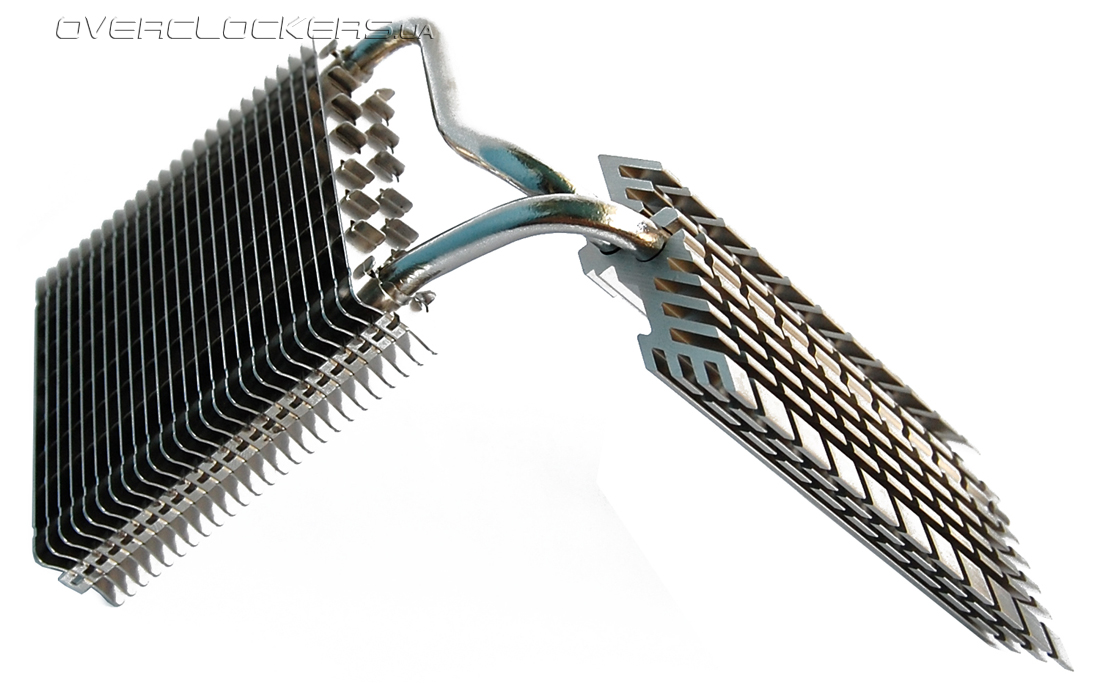

Данная система охлаждения является слегка модернизированной версией Thermalright VRM-R3. Такой же изогнутый радиатор весом 140 грамм с двумя тепловыми трубками. Отличие от предшественника в максимально близком расположении обеих трубок к основанию.

Thermalright VRM-R5Thermalright VRM-R5

Thermalright VRM-R5

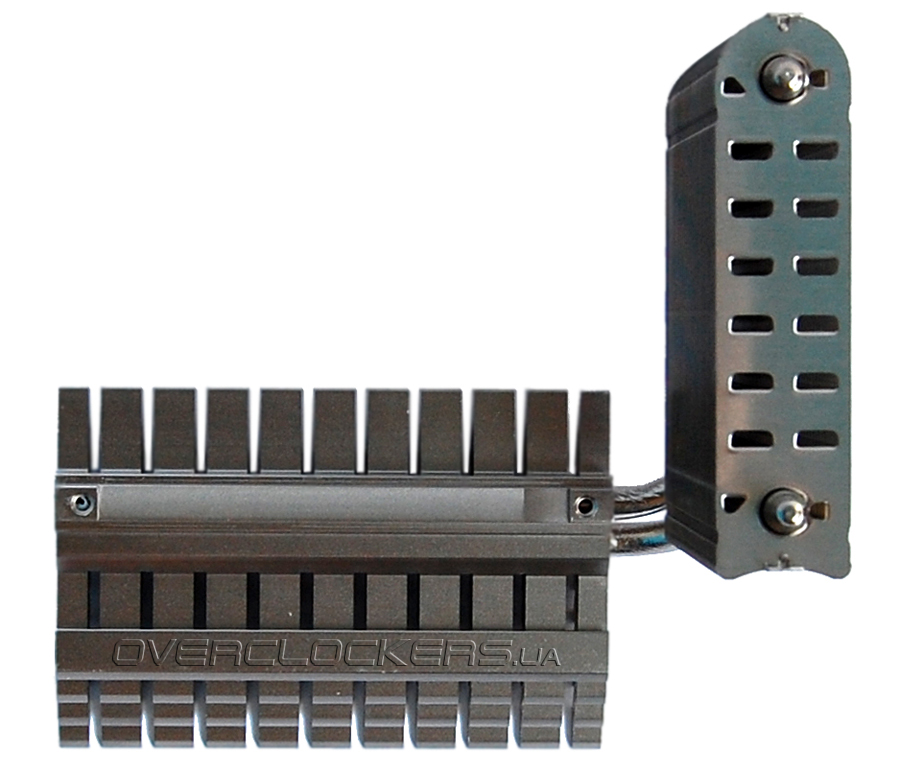

Ширина конструкции 118 и 117 мм. Высота от кончика трубок до основания — 122 мм.

Thermalright VRM-R5

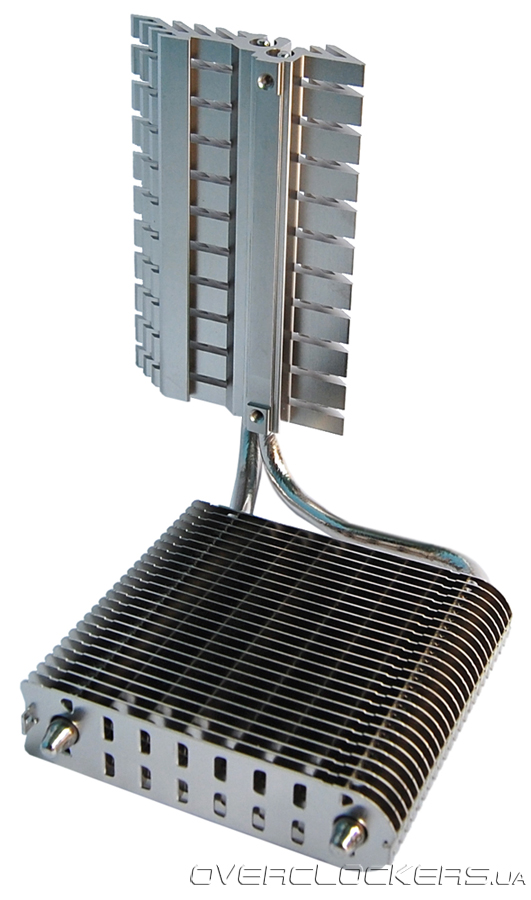

Основной радиатор состоит из 25 тонких пластин с перфорированными отверстиями. Для обдува можно установить вентилятор диаметром 80 мм.

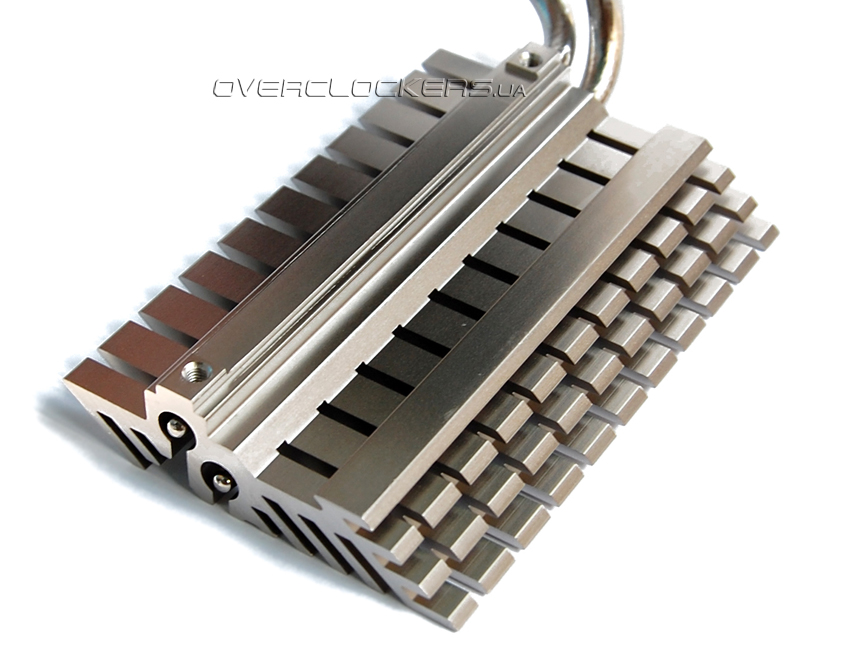

Радиатор совместим с видеокартами Radeon HD 5850 и HD 5870 референсного дизайна. Площадка между монтажными отверстиями и является основанием, контактирующим с микросхемами системы питания.

Thermalright VRM-R5
