Характеристики
| Модель | Thermaltake Core X9 |
| Тип корпуса | Cube / Desktop |
| Размеры, мм | 502 (В) x 380 (Ш) x 640 (Г) |
| Материал | Пластик, сталь |
| Вес, кг | 17 |
| Цвет | Черный |
| Форм-фактор | E-ATX, ATX, MicroATX, Mini-ITX |
| Устройства 5,25″ | 3 |
| Устройства 3,5″ внешние | – |
| Устройства 3,5″ / 2,5″ внутренние | 7 / 8 (5,25″ корзины тоже совместимы с 3,5″/2,5″ дисками) |
| Поддерживаемое количество слотов расширения | 8 |
| Вентиляторы | передние — 3 х 120 / 2 х 140 / 2 х 200 мм (1 х 200 мм установлен) задние — 2 х 120 / 140 мм (1 х 120 мм установлен) верхние — 8 х 120 / 6 х 140 / 2 х 200 мм (опционально) боковые — 4 х 120 мм / 3 х 140 мм (опционально) |
| Интерфейсные разъемы | 4 x USB 3.0, микрофонный вход и выход на наушники |
| Прочее | Модульная конструкция, пылевые фильтры, прозрачное боковое окно |
Упаковка и комплект поставки
То, насколько большим является Core X9, покупатель поймет, едва взяв его упаковку в руки. Коробка габаритами 720х550х460 мм вместе с содержимым весит больше 20 кг и, несмотря на ручки для переноски, относительно комфортно ее можно транспортировать только вдвоем. Внутри есть привычные демпферы из пенопласта и пакет, но, учитывая размеры корпуса и наличие у него бокового стекла, я бы предпочел увидеть здесь дополнительный каркас для защиты продукта от повреждений. Помимо изображения шасси и коротких технических характеристик, на одной из сторон есть детальная картинка разобранного корпуса.
В комплект поставки входят:
- подробная инструкция по сборке;
- гарантийный лист;
- 10 кабельных стяжек;
- диагностический динамик;
- переходник для крепления радиатора или вентилятора в отсек 5,25″;
- переходник под крестовую отвертку для монтажа стоек МП;
- петля для навесного замка;
- три винта 8,5 мм с накатанной головкой;
- два винта 5 мм с накатанной головкой;
- четыре дополнительные стойки материнской платы;
- два винта для крепления радиаторов СВО в вертикальной позиции;
- пять шурупов для вентиляторов;
- четыре винта для блока питания;
- 10 винтов для 3,5″ накопителей;
- 28 винтов для 2,5″ накопителей;
- 24 винта для материнской платы и 5,25″ устройств.
Внешний вид
Как уже упоминалось выше, дизайн Thermaltake Core X9 не отличается чем-либо чрезвычайным. Наоборот, внешне данное шасси представляет собой строгий параллелепипед черного цвета, причем, гигантских размеров. С первого взгляда он больше походит на серверный шкаф, нежели на корпус для настольного ПК. Решетка с сотами в виде кирпичиков разного размера занимает почти всю поверхность передней панели. Из примечательных деталей здесь есть только три заглушки отсеков 5,25″ в верхней части и серебристый логотип компании в нижней.
Большую часть левой боковой дверцы занимает огромное прозрачное окно, позволяющее рассмотреть все, что находится внутри. Панель имеет гильотинный тип открывания и полностью взаимозаменяема с правой дверцей.
Внутри окно закреплено с помощью загнутых металлических лепестков. Несмотря на малое количество металла, данная дверца обладает достаточной прочностью благодаря массивным ребрам жесткости.
Внешние порты и кнопки расположены на боковой грани передней панели слева. При необходимости их можно перенести и на правую сторону. Тут есть индикатор работы ПК синего цвета, индикатор активности накопителей красного цвета, клавиша запуска, четыре порта USB 3.0, два 3,5-мм аудио-разъема и клавиша перезагрузки.
Правая дверца имеет две продолговатые вентиляционные решетки, закрытые фильтрами. Ее можно переставить на место левой, если это потребуется.
На боковой грани находится заглушка, на место которой можно перенести внешние органы управления, если корпус будет находиться слева от пользователя.
Если осмотреть шасси целиком, то мы увидим, что пять из шести его сторон имеют большое количество вентиляционных отверстий. В том числе и верхняя панель, которая тоже снимается.
Все три дверцы оборудованы штампованными ручками и удерживаются на месте винтами с накатанными головками, которые закреплены непосредственно на панелях. На вентиляционных отверстиях верхней и правой панелей установлены магнитные пылевые фильтры в виде металлической сетки с небольшими круглыми отверстиями, в общей сложности — четыре штуки. К сожалению, это не самый удачный вариант в сравнении с обычной сеткой, поскольку задерживается только крупная пыль и ухудшается воздушный поток.
Тыльная сторона корпуса указывает, что материнская плата в нем располагается горизонтально и внутренне пространство в нем разделяется на верхний и нижний отсек.
В верхней части видим решетку с посадочным местом для одного 120- или 140-мм вытяжного вентилятора, два крупных прорезиненных отверстия овальной формы для шлангов СВО и восемь слотов расширения PCI, закрытых вентилируемыми многоразовыми заглушками. Сами заглушки удерживаются винтами с накатанной головкой и дополнительно прижимаются сверху поперечной планкой, которая одновременно выполняет и эстетическую роль.
В нижнем отсеке есть целых два посадочных места для блока питания — слева и справа. БП в них можно ставить в любой ориентации, как вентилятором вверх, так и вниз. Одно из мест можно превратить в решетку для дополнительного вентилятора типоразмера 120 или 140 мм. Сама решетка тоже удерживается четырьмя винтами с накатанной головкой.
Днище корпуса представляет собой большую вентиляционную решетку, лишь частично закрытую фильтрами.
На дне спереди есть небольшая съемная дверца, которая используется, когда корпуса соединяются между собой. Да, Thermaltake Core X9 можно установить на другой такой же корпус и получить неплохую серверную стойку на выходе. 30-мм по высоте пластмассовые ножки, подбитые мягким материалом, при этом снимаются.
Перейдем к рассмотрению внутреннего устройства.Внутреннее устройство
Thermaltake Core X9 поддерживает установку в горизонтальном положении материнских плат формата E-ATX, ATX, MicroATX или Mini-ITX. Максимальная допустимая высота процессорного кулера составляет 250 мм. Возможная длина плат расширения достигает 400 мм вместе с отсеками 5,25″ или же 590 мм без них. Приемлемая длина блока питания — до 220 мм.
На задней стенке верхнего отсека находится предустановленный на вытяжку 120-мм вентилятор с максимальной скоростью вращения 1000 об/мин, промаркированный как TT-1225 (A1225L12S с силой тока 0,3A). Он имеет необычную форму лопастей и слегка скругленную крышку ротора, отличаясь при этом низким уровнем шума. Стартует крыльчатка с 5 В и 550 об/мин, оставаясь совсем бесшумной до 10 В и 900 об/мин. Посторонних призвуков от подшипника нет. Длина трехконтактного шнура питания в оплетке составляет 400 мм.
Поддон материнской платы оснащен огромным вырезом под усилительную пластину систем охлаждения процессора и является съемным. Удерживается четырьмя винтами, два из которых (с накатанной головкой) прикручиваются к поперечной раме корпуса, а еще два просто продеваются через отверстия поддона, выполненные в виде замочной скважины. В наличии есть и три прорезиненных отверстия для красивой укладки проводов.
С обратной стороны поддона материнской платы, сразу за вырезом для усилительной пластины, закреплена двойная съемная каретка, в которой можно одновременно разместить два 2,5″ и один 3,5″ (или три 2,5″) накопитель. Специального охлаждения для них в этом месте не предусмотрено, но для твердотельных 2,5″ дисков это и не важно. Зато всегда остается место для дисковой подсистемы, если все остальные корзины накопителей сняты.
Пластмассовая часть каретки просто отщелкивается. Она снабжена быстрыми креплениями для 3,5″ дисков с функцией гашения вибрации. 2,5″ накопители придется прикручивать винтами. Кстати металлическая часть корзины тоже закреплена двумя винтами с накатанной головкой.
Две основные съемные корзины для накопителей расположены в нижнем отсеке, по левому борту корпуса. Каждая корзина вмещает три лотка, принимающих 3,5″ или 2,5″ запоминающие устройства. При желании, все это можно снять или переставить на правую сторону, освободив здесь место для радиатора СВО. Винты с накатанной головкой сильно упрощают данную процедуру, позволяя обойтись без отвертки.
Интересной особенностью лотков накопителей есть то, что диски располагаются в них не поперечно, а продольно. Таким образом, подключение сигнальных кабелей и шнура питания к ним осуществляется сбоку. 3,5″ устройства крепятся без отвертки на антивибрационные демпферы, а 2,5″ — прикручиваются винтами.
Полозья, к которым крепятся корзины накопителей, имеют еще несколько функций. В частности, их можно использовать для установки радиаторов СВО (длиной до 420–480 мм) или 120-/140-мм вентиляторов в количестве четырех и трех штук соответственно, в вертикальном (параллельно боковой стенке) или горизонтальном положении (на дне).
За корзинами накопителей на задней стенке нижнего отсека находится посадочное место для блока питания, конвертируемое в крепление для 120- или 140-мм вентилятора, который, без сомнения, способен облегчить температурный режим жестких дисков при интенсивной эксплуатации.
Правая сторона корпуса в нижней части является зеркальной копией левой, сюда тоже можно переставить корзины дисков, разместить вентиляторы, радиаторы или блок питания.
Задняя часть нижнего отсека поделена для красоты Г-образной перегородкой с двумя прорезиненными отверстиями, за которой можно спрятать блок питания. При желании ее тоже можно снять, но нельзя повернуть в другую сторону. Специальная подпорка для БП держится на двух винтах с накатанной головкой и может быть смещена вперед или назад в зависимости от длины источника питания. Кроме того, подпорку можно перенести в другую сторону корпуса.
Если посмотреть на структуру корпуса сверху, сняв корзины 5,25″ и поддон материнской платы, становится понятно, что на самом деле это конструкция с одним общим объемом, разделение в котором на «верх» и «низ» весьма условное. Именно в таком варианте из внутреннего пространства можно «выжать» максимум места.
Под верхней панелью есть две съемные рамки, к каждой из которых можно закрепить радиаторы СВО длиной по 420 или 480 мм, или по три/четыре 120-/140-мм вентилятора, или даже два 200-мм вентилятора. Каждая рамка удерживается четырьмя винтами с накатанной головкой.
Передняя панель снимается очень легко, достаточно потянуть на себя. Держится на восьми пластмассовых тюльпанах. С обратной стороны все решетки закрыты фильтрующими пыль металлическими или поролоновыми сетками.
Спереди, с помощью длинных винтов, на вдув предустановлен 200-мм вентилятор, толщиной 30 мм. Он имеет маркировку ТТ-2030 (А 2030L12S 0,42А). Кабель питания в оплетке трехконтактный, длина — 500 мм. Крыльчатка бесшумно стартует с 3 В и 300 об/мин, легкий рокот подшипника слышно только если приблизиться вплотную. До 450 об/мин и 5 В сохраняется едва различимый фон от подшипника, который начинает заметно шуметь с 7 В и 600 об/мин. На полной скорости в 800 об/мин проявляется аэродинамический шум воздуха и вентилятор становится громким.
Чтобы переставить панель внешних интерфейсов на другую сторону корпуса, достаточно выкрутить два винта. А для снятия каждой из 5,25″ корзин нужно будет выкрутить уже четыре винтика с накатанной головкой.
Три корзины 5,25″ устройств оснащены быстрыми креплениями в виде качелей. В каждый лоток можно прикрутить винтами один 3,5″ или 2,5″ диск.
После демонтажа 5,25″ отсеков, с использованием комплектного переходника, у нас появится возможность установить на переднюю панель корпуса два 200-мм или 140-мм вентилятора, или три 120-мм. Либо радиаторы длиной 280 или 360 мм.
Набор кабелей скромен. Один шлейф из проводов индикаторов питания и работы системы, кнопок запуска и перезагрузки, две колодки USB 3.0 и шнур кабеля HD Audio. Все провода черного цвета, их длина достаточна для подключения к любому типу материнской платы.
Сборка системы в Thermaltake Core X9 проходит даже проще, чем в случае использования открытых стендов. Ко всем компонентам есть прямой и беспрепятственный доступ, чему способствует как съемный поддон материнской платы, так и открытость корпуса со всех сторон. Укладка кабелей происходит естественным путем — поскольку габариты шасси крупные, провода вытягиваются почти на всю длину и не требуют манипуляций по фиксации.
Подключение жестких дисков сбоку, которое поначалу казалось мне не очень удобным, на проверку оказалось вполне состоятельным вариантом. Тем более что порты накопителей в салазках можно повернуть как в левую, так и в правую сторону.
Если при выборе стороны расположения внешних интерфейсов можно руководствоваться исключительно соображениями удобства, то при установке прозрачной боковой панели лучше задуматься о правильном потоке воздуха, а не об эстетике. Например, в данном случае окно находится справа, и забор воздуха усложнен для процессорного радиатора, зато облегчен для видеокарты. При использовании бокового радиатора СВО, перед ним в любом случае должна находиться вентилируемая дверца.
Тестовый стенд
Для тестирования эффективности охлаждения компонентов в корпусе Thermaltake Core X9 использовалась следующая тестовая конфигурация:
- процессор: Intel Core i7-2600K (3,4@4,5 ГГц, 1,352 В);
- кулер: SilverStone Tundra TD02;
- материнская плата: ASUS P8Z77-M Pro (Intel Z77);
- видеокарта: Palit GeForce GTX 560 Ti Twin Light Turbo (Nvidia GeForce GTX 560 Ti);
- память: Hynix HMT351U6BFR8C-H9 (1 x 4 ГБ, DDR3-2133 МГц, 11-13-12-28-1T, 1,5 В);
- твердотельный накопитель: Crucial M4 CT064M4SSD2 (64 ГБ, SATA 6Gb/s);
- жесткий диск: Western Digital WD2000JS-00MHB0 (200 ГБ, SATA 3Gb/s, 7200 об/мин);
- блок питания: be quiet! Dark Power Pro 10 (550 Вт);
- термоинтерфейс: Noctua NT-H1.
Методика тестирования
Тепловая нагрузка создавалась с помощью одновременной работы стресс-тестов LinX 0.6.5 с 2048 МБ выделенной памяти и MSI Кombustor 2.5 на протяжении 10 минут после стабилизации температуры. Нагрузка на жесткий диск производилась программой Crystal Disk Mark 3.0.3 х64. В конце цикла тестирования система работала 10 минут в холостом режиме для определения минимальных тепловых показателей. Температура окружающей среды равнялась 24 градусам Цельсия. Скорости вентиляторов процессорного кулера и видеокарты зафиксированы на максимальных оборотах. Пиковое энергопотребление системы составило 373 ватта. Тестирование проводилось в единственном режиме сравнения с открытым стендом. Скорость стоковых бортовых вентиляторов была установлена на максимум — 1000 об/мин для 120-мм и 800 об/мин для 200-мм пропеллера.

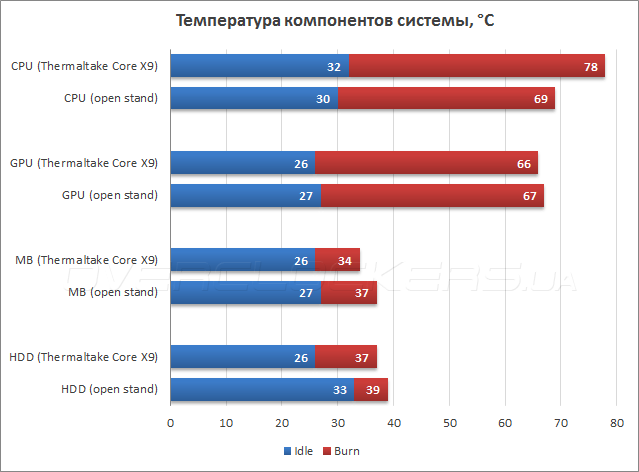

Результаты тестирования
Как видим, Core X9 показывает отличные результаты охлаждения, превосходящие открытый стенд по всем параметрам, кроме температуры процессора. Причина кроется в использовании СВО SilverStone Tundra TD02, которая закреплена сверху и выдуваемому из него воздуху мешает свободно выходить наружу слишком плотный металлический пылевой фильтр. В целом же двух предустановленных в корпусе вентиляторов вполне хватает для нормального охлаждения средней по мощности системы.
Выводы
Выход серий Core X и Core V от Thermaltake ознаменовал тектонический сдвиг в методике построения корпусов компании. Они стали проще, избавившись от лишних элементов, и гораздо функциональнее, благодаря использованию модульной схемы организации внутреннего пространства. Это тот случай, когда отказ от устоявшихся традиций приносит позитивные изменения.
Core X9 — яркий пример того, насколько удачно серверное шасси можно адаптировать под современную настольную систему. Получившийся в результате корпус обладает огромными габаритами, но взамен предлагает возможность установки любых компонентов, включая громоздкие контуры СВО, состоящие из двух помп и трех-четырех радиаторов. Если же нет желания использовать СВО, то множество крупных вентиляторов смогут создать внутри аэродинамическую трубу. И наконец, предусмотрен вариант соединения нескольких одинаковых корпусов между собой, для создания кластера вычислительных систем.
Из обнаруженных недоработок стоит отметить не очень хорошие магнитные пылевые фильтры, которые ухудшают проницаемость корпуса для потоков воздуха и неплотное крепление боковых панелей, что в перспективе может привести к их дребезжанию. К счастью, указанные проблемы легко решаются и не являются значительными.
Thermaltake Core X9 вряд ли пригодится обычному пользователю ПК в его повседневной жизни, но для энтузиастов систем жидкостного охлаждения или тех, кто желает создать собственную домашнюю ферму для рендеринга графики, это просто находка.
