Обзор открытого стенда Thermaltake Core P5

Совсем недавно портал Overclockers.ua бурно отметил первое (и надеемся — что не последнее) десятилетие своего существования. Все, кому посчастливилось попасть на это мероприятие, могли воочию наблюдать там современную компьютерную систему от MSI, собранную на открытом стенде Thermaltake Core P5. Это решение поразило редакцию своей простотой и оригинальностью. Без лишних колебаний, было принято решение взять данный уникальный корпус на обзор для подробного изучения, чтобы рассказать о его особенностях нашим читателям.

Thermaltake Core P5

Характеристики

Модель Thermaltake Core P5
Страница продукта thermaltake.com
Тип корпуса Open Stand
Размеры, мм 608 (В) x 570 (Ш) x 333 (Г)
Материал Cталь
Вес, кг 12,2
Цвет Черный
Форм-фактор ATX, MicroATX, Mini-ITX
Устройства 5,25″
Устройства 3,5″ внешние
Устройства 3,5″ / 2,5″ внутренние 4 / 4 (2,5″ накопители занимают место 3,5″)
Поддерживаемое количество слотов расширения 8
Вентиляторы боковые — 4 х 120 мм / 3 х 140 мм (опционально)
Интерфейсные разъемы 2 x USB 2.0, 2 x USB 3.0, микрофонный вход и выход на наушники
Прочее Магнитный пылевой фильтр, два варианта установки лотков для плат расширения, три варианта крепления (вертикально, горизонтально или на стену), боковая акриловая панель
Рекомендованная стоимость, $ 150

Упаковка и комплект поставки

Корпус упакован в довольно плоскую, небольшую по габаритам, но увесистую коробку. Информации для покупателя на ней есть более чем достаточно. На фронтальной части присутствует изображение корпуса в сборе, а на обратной — детальная схема внутреннего устройства. Технические характеристики продукта расписаны на боковинах. От повреждений при транспортировке изделие защищено массивными демпферами из пенопласта.

Thermaltake Core P5Thermaltake Core P5

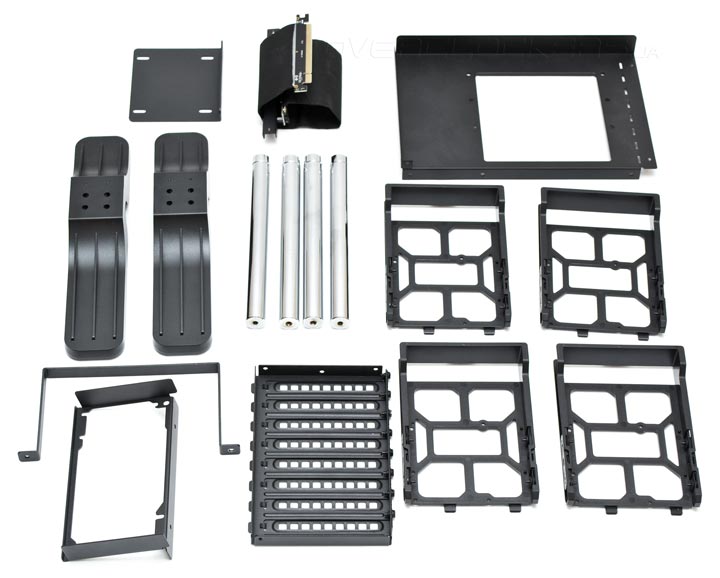

Thermaltake Core P5 — это первый на моей памяти корпус, для описания комплекта поставки которого мне понадобилось отснять два кадра. Дело в том, что в коробке он находится в разобранном виде и, помимо крепежа, здесь есть еще и множество деталей. Начнем с больших запчастей:

  • крепежная рамка и поддерживающая скоба для блока питания;
  • фиксирующая рамка с заглушками для плат расширения PCI;
  • четыре пластиковых лотка для накопителей;
  • поддерживающая пластина для вертикальной установки плат расширения PCI;
  • шлейф-удлинитель для подключения PCI-E платы расширения;
  • четыре хромированные ножки для крепления акриловой прозрачной панели;
  • две массивные пластмассовые ножки для вертикального расположения стенда;
  • крепежная пластина для помпы системы СВО.
Thermaltake Core P5

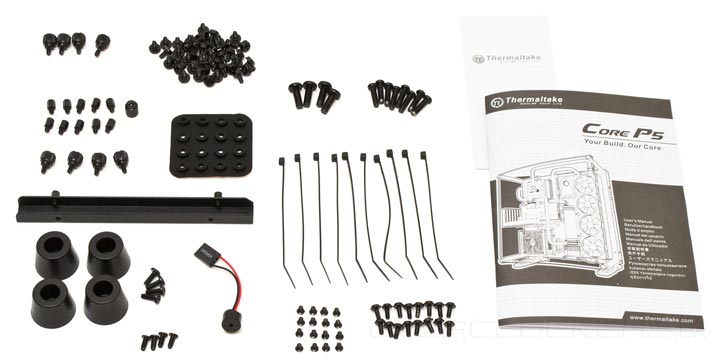

В набор крепежа входят такие детали:

  • инструкция по сборке и талон с гарантийной информацией;
  • десяток кабельных стяжек;
  • восемь крупных винтов для крепления вертикальных ножек на корпусе;
  • четыре крупных винта для крепления хромированных распорок акриловой панели;
  • 16 длинных и 16 коротких винтов для фиксации 2,5″ накопителей (на корпусе или в лотках);
  • 45 универсальных корпусных винтов (для материнской платы, блока питания и крепления прочих навесных деталей);
  • четыре винта с накатанной головкой для крепления лотков накопителей;
  • четыре винта с накатанной головкой для фиксации крепежной PCI планки;
  • четыре длинных винта (назначение неизвестно);
  • четыре пластмассовые ножки (высотой 20 мм) и четыре винта для горизонтального расположения стенда;
  • десять стоек материнской платы и переходник для их установки;
  • 16 резиновых демпферов для жестких дисков;
  • крепежная планка для удлинительных шлейфов PCI-E;
  • диагностический динамик.
Thermaltake Core P5

Внешний вид

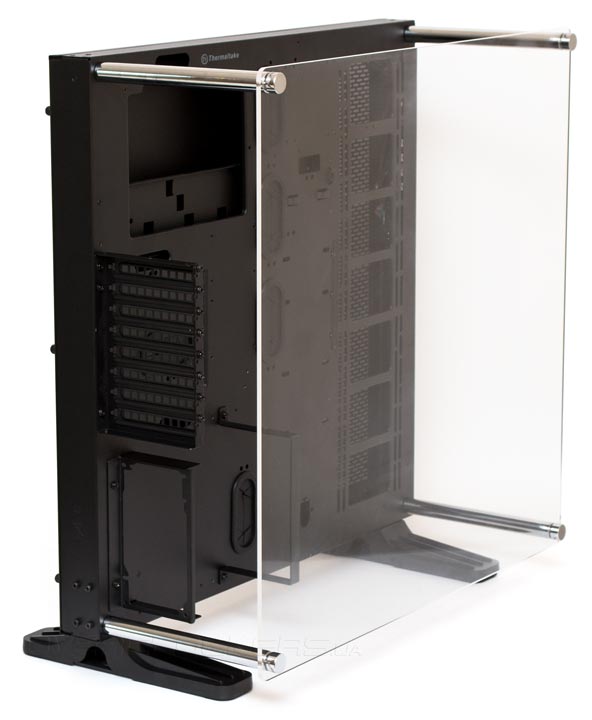

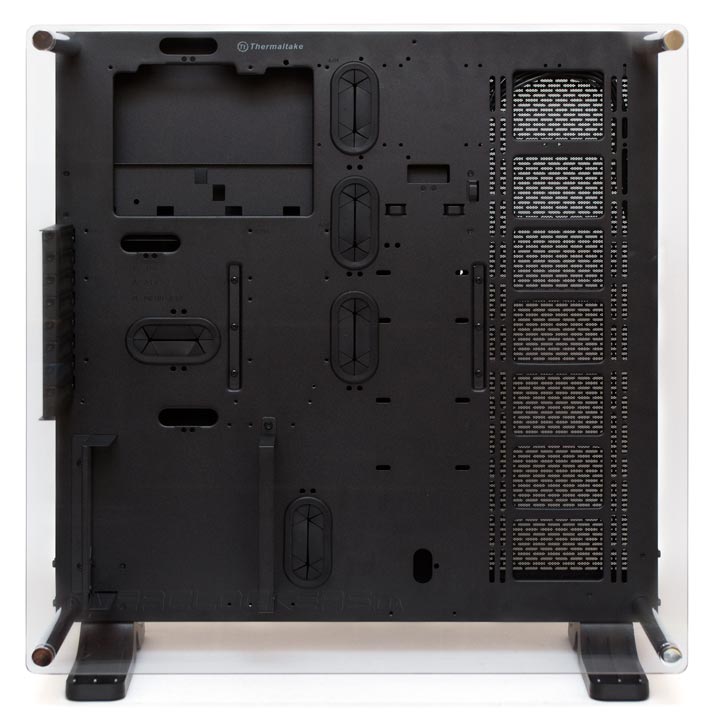

Внешность Thermaltake Core P5 полностью соответствует его функциональному назначению. Это открытый вертикальный стенд для комплектующих, навевающий воспоминания о тех теплых «ламповых» временах, когда отдельные компоненты ПК прибивались на стенку для удобства доступа. А лучшим корпусом для ПК считалось отсутствие корпуса. Поставляется Core P5 в разобранном виде, но смонтировать его не составляет особого труда. Все что требуется — привинтить ножки и крепления для акриловой панели и поставить на свое место держатель для плат расширения и блока питания.

Thermaltake Core P5

Акриловая панель достаточно прозрачная, однако она склонна быстро мутнеть, собирая пыль. Отмыть же ее без разводов может быть проблематично. Крепится панель на четырех увесистых металлических держателях, цилиндрической формы. Толщина этого окна составляет приблизительно 5 мм и оно ощущается как прочное. Тем не менее, при переноске тяжелой системы в сборе, панель лучше демонтировать, ведь сильные поперечные нагрузки на скручивание могут привести к появлению трещин в хрупком акриле.

Thermaltake Core P5

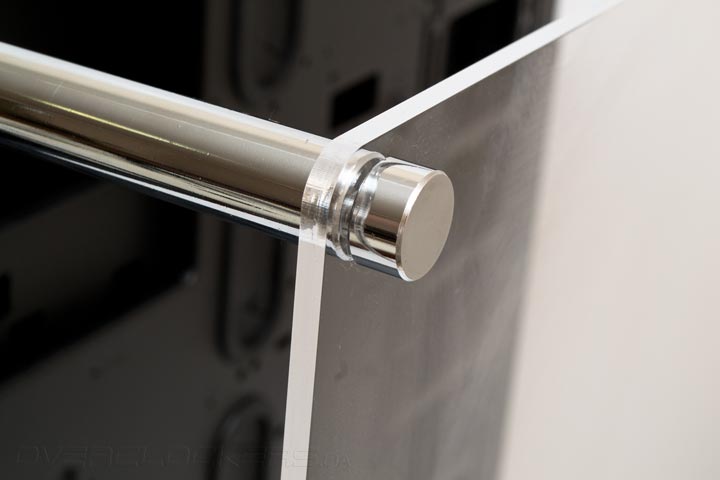

Вес данных креплений намекает, что в качестве материала для них, возможно, была использована латунь, на которую нанесено сверху хромированное покрытие. Фиксируется боковая панель на этих ножках с помощью винтовой шайбы.

Thermaltake Core P5

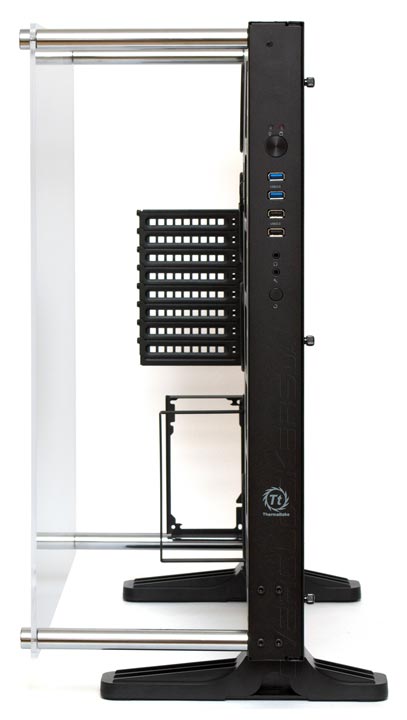

На правую сторону стенда вынесены органы управления. Вверху есть круглая кнопка старта системы, над ней индикаторы питания и активности накопителей. Ниже в столбик располагаются два порта USB 3.0 и USB 2.0, еще ниже — два 3,5-мм аудиоразъема для наушников и микрофона, а под ними — клавиша перезагрузки системы. Ну а внизу можно видеть логотип компании, напоминающей о том, кто все это придумал.

Thermaltake Core P5

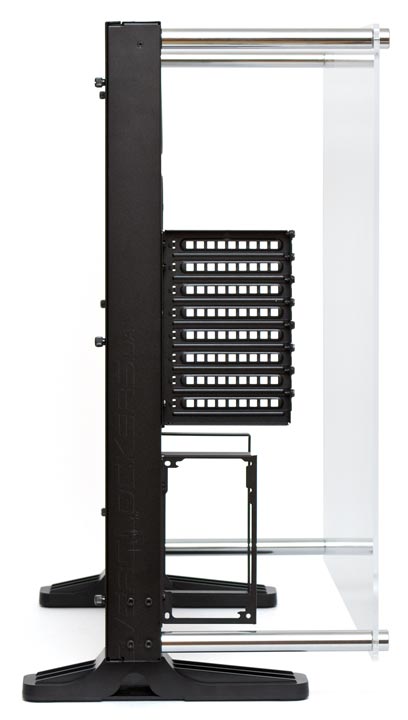

С левой стороны из примечательного есть только рамка поддержки плат расширения на восемь слотов и рамка крепления блока питания. Рамка плат расширения может быть повернута как вертикально, так и горизонтально (об этом будет рассказано чуть позже). В ней есть вентилируемые заглушки, закрепленные обычными винтами. Смысл их присутствия здесь не совсем понятен, ведь стенд-то все равно открытый. Лучше бы вместо обычных винтов поставили винты с накатанной головкой, чтобы обойтись без отвертки. Ну да ладно, и так сойдет. Рамка блока питания позволяет ориентировать его вентилятором как наружу, так и по направлению в стенд. Правда мне сложно представить — кто захочет использовать последний вариант, рискуя оставить БП без вентиляции. Кстати толщина металлической части стенда составляет 50 мм и сделан он из 0,8 мм холоднопрокатной стали. В общем — прочный и тяжелый.

Thermaltake Core P5

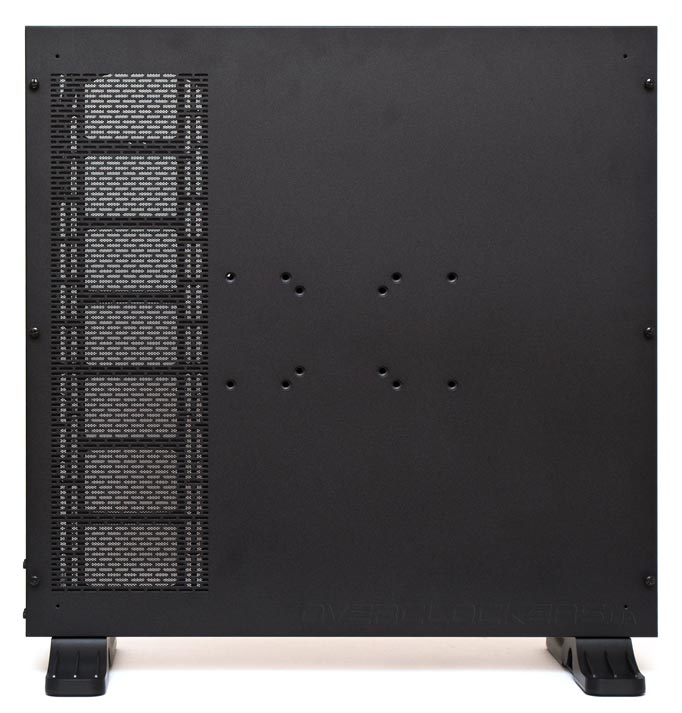

Задняя часть стенда представляет собой съемную панель, которая держится на шести винтах с накатанной головкой. Демонтируется очень легко. Для этого нужно снять винты, потянуть панель слегка вправо и на себя. В левой части панели есть вентиляционные отверстия, закрытые пылевым фильтром. В центральной части присутствует набор отверстий для крепления корпуса на стену (крепеж в комплект не входит). Рискну предположить, что сюда даже можно повесить монитор с помощью стандартного VESA-крепления. По углам панели есть четыре отверстия для крепления маленьких ножек на случай, если пользователь пожелает использовать стенд в горизонтальной ориентации.

Thermaltake Core P5

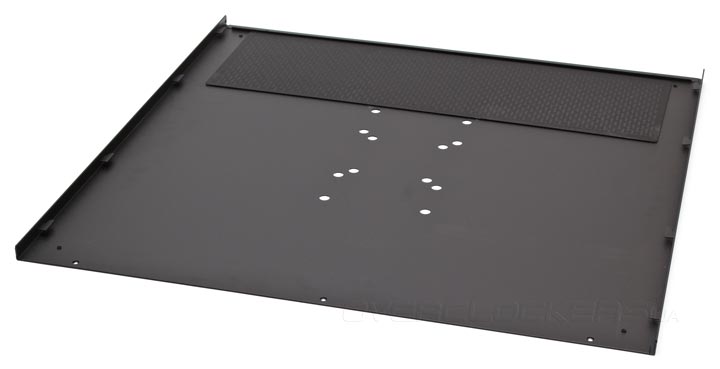

Задняя панель не имеет внутри дополнительных ребер жесткости, но благодаря толстому металлу и загнутым на 90 градусов трем боковинам, она и так достаточно прочная. Пылевой фильтр сделан из мелкой металлической сетки и держится на магнитах, потому его можно прилепить и снаружи при желании. С другой стороны — не совсем понятно, зачем он здесь вообще нужен.

Thermaltake Core P5

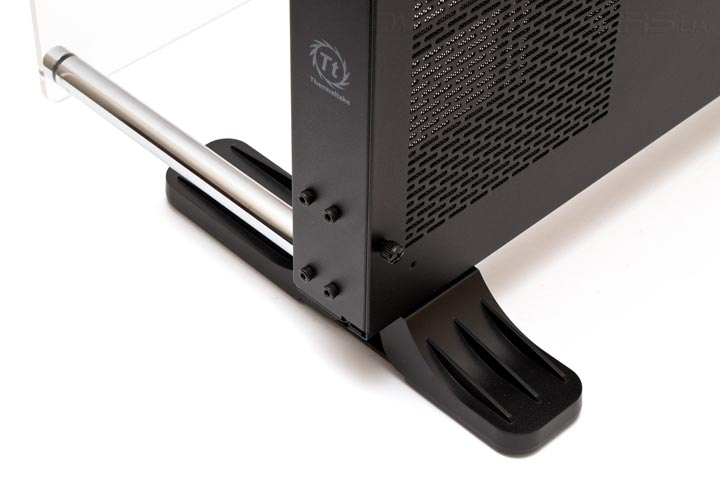

Опорные ножки для вертикальной ориентации стенда сделаны из пластика, надетого на металлический каркас. Их вполне достаточно для того, чтобы избежать опрокидывания корпуса. Для усиления, в местах фиксации ножек внутри корпуса есть специальные уголки из 1-мм металла.

Thermaltake Core P5

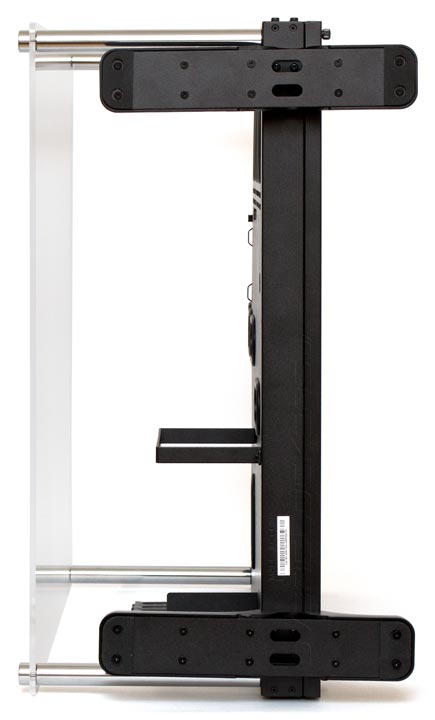

Снизу кроме ножек нет ничего интересного. Кстати крепление самих ножек стало для меня проблемой, ведь с одной стороны четыре фиксирующих винта зашли без проблем, а вот со второй производитель, похоже, не угадал с ходом резьбы. Потому пришлось помучаться в попытке затолкнуть винты на место.

Thermaltake Core P5

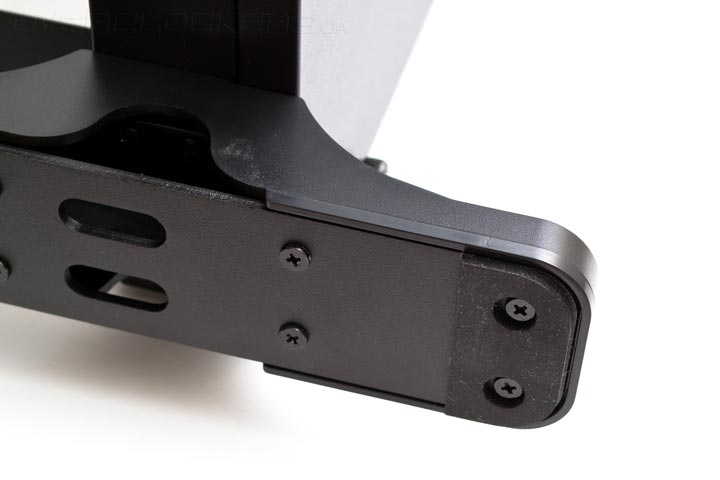

По углам вертикальные ножки имеют резиновые наклейки, что позволяет им крепче держаться за поверхность и не царапать ее.

Thermaltake Core P5

Разберемся детальнее с тем, как располагаются комплектующие на данном стенде.
