Обзор корпуса MSI MAG Forge 100M

Компания MSI не оставляет попыток надежно закрепиться в сегменте компьютерных корпусов. Она прощупывают рынок и упорно ищет оптимальные сочетания стоимости и качества, а для этого нужно подобрать приличного OEM-производителя и точно попасть в нишу, где есть спрос. Очередной корпус, на который возложена нелегкая задача стать предметом покупательских симпатий, называется MAG Forge 100M. С ним мы и познакомимся в данном обзоре. Слегка забегая вперед, отмечу, что модификации Forge 100R и Forge 101M отличаются между собой лишь количеством и видом подсветки вентиляторов, потому эта статья вполне актуальна и для них.

MSI MAG Forge 100M

Характеристики

Модель MSI MAG Forge 100M
Страница продукта msi.com
Тип корпуса Midi-Tower
Размеры, мм 499 (В) x 216 (Ш) x 434 (Г)
Материал Сталь, ABS пластик, стекло (4 мм)
Вес, кг 5,7
Цвет Черный
Форм-фактор ATX, MicroATX, Mini-ITX
Устройства 5,25″
Устройства 3,5″ внешние
Устройства 3,5″ / 2,5″ внутренние 2 / 3+2 (два 2,5″ диска можно поставить вместо 3,5″)
Поддерживаемое количество слотов расширения 7
Вентиляторы передние — 3 х 120 мм (2 х 120 мм установлены) или 2 х 140 мм
верхние — 2 х 120 / 140 мм
задний — 1 х 120 мм (установлен)
Интерфейсные разъемы 2 x USB 3.2 Gen1, два 3,5-мм разъема для микрофона и наушников
Прочее Боковая панель из закаленного стекла, магнитный пылевой фильтр вверху, пылевой фильтр БП, контроллер для шести RGB-устройств, три 120-мм RGB-вентилятора в комплекте
Средняя стоимость 1299 грн (~$49)

Упаковка и комплект поставки

Корпус достался нам не в самом свежем виде, и его упаковка пережила многое. Но зато сохранила свое содержимое в целости. На ней есть вся необходимая информация и технические характеристики, по бокам вырезаны ручки для переноски, внутренние демпферы сделаны из пенопласта.

MSI MAG Forge 100M

Комплект поставки оказался неполным, потому о его изначальном содержимом можно судить лишь по инструкции (которую тоже пришлось загружать с официального сайта). Так вот, в комплекте должны быть:

  • инструкция по сборке;
  • пять одноразовых пластиковых кабельных стяжек;
  • две многоразовых вентилируемых заглушки для слотов PCI;
  • два винта с пластиковой накатанной головкой для фиксации корзин жестких дисков;
  • четыре стойки материнской платы;
  • 20 маленьких винтиков для 2,5″ накопителей и материнской платы;
  • шесть корпусных винтов для блока питания и плат расширения PCI;
  • 4 винта для 3,5″ жестких дисков.

MSI MAG Forge 100M

Внешний вид

Самый простой способ как-то разнообразить внешний вид компьютерного корпуса, это придать оригинальность его фронтальной панели. И в данном случае получилось весьма неплохо. Пластиковая рамка состоит из рубленых треугольных граней, которые «отражены» зеркально в верхней и нижней части панели. А большую часть площади занимает металлическая сетка с мелкими ячейками, которая хорошо пропускает воздух. Слева посередине наклеен логотип компании.

MSI MAG Forge 100M

Внешние порты и кнопки расположены в передней части верхней панели. Тут есть мелкая квадратная кнопка переключения подсветки, два синих разъема USB 3.2 Gen1, два 3,5-мм разъема для микрофона и наушников, маленькая круглая кнопка перезагрузки системы. Но наиболее оригинально в виде щита от логотипа сделана клавиша запуска ПК. Справа от нее есть два точечных индикатора питания системы и активности накопителей.

MSI MAG Forge 100M

Левая боковина состоит из двух частей — металлической и стеклянной. Ровная пластина из металла наращена внизу, поверх кожуха блока питания, заподлицо со стеклом. На ней есть узор и надпись с названием серии. Стекло крепится традиционно, на четырех винтах с накатанной головкой по углам.

MSI MAG Forge 100M

Закаленное стекло имеет легкую тонировку и толщину 4 мм. На винтах есть резиновые прокладки, не позволяющие им контактировать со стеклом напрямую.

MSI MAG Forge 100M

Правая боковая панель металлическая и сплошная. Она держится на двух винтах с пластиковой накатанной головкой и имеет небольшую ручку сзади.

MSI MAG Forge 100M

Дверца открывается на манер гильотины, переднее крепление выполняет роль главного ребра жесткости. Дополнительной прочности придают завернутые внутрь грани снизу, вверху и сзади.

MSI MAG Forge 100M

Большую часть на верхней панели занимает вентиляционная решетка, закрытая магнитным пылевым фильтром.

MSI MAG Forge 100M

За фильтром скрываются крупные шестиугольные ячейки. На продолговатые посадочные отверстия можно закрепить два 120- или 140-мм вентилятора, или радиатор СВО формата 120 или 240 мм.

MSI MAG Forge 100M

Сзади есть решетка с шестиугольными ячейками и продолговатыми крепежными отверстиями. На ней внутри предустановлен на вытяжку 120-мм вентилятор, который можно отрегулировать в пределах 20 мм по высоте посадки. Семь слотов PCI закрыты одноразовыми вентилируемыми заглушками. Декоративная планка справа от слотов сдвижная и держится на одном винте с пластиковой накатанной головкой. Место для блока питания находится внизу и поддерживает его установку только в ориентации вентилятором вниз.

MSI MAG Forge 100M

На основании корпуса позади есть сеточка металлического фильтра, предназначенного для защиты блока питания от пыли. Впереди есть крепежные винты, позволяющие снимать и смещать в одну из двух позиций корзину накопителей. В пластиковой фронтальной панели снизу сделан вырез для облегчения её демонтажа.

MSI MAG Forge 100M

Пластиковые ножки имеют высоту в 33 мм и снабжены мягкими наклейками снизу.

MSI MAG Forge 100M

Посмотрим, как обстоят дела внутри шасси.

Внутреннее устройство

Корпус MSI MAG Forge 100M поддерживает установку в вертикальном положении материнских плат формата ATX, MicroATX и Mini-ITX. Максимальная высота процессорного кулера равна 165 мм (официально заявлено 160 мм). Оптимальная длина плат расширения во всех слотах достигает 330 мм (максимум можно вместить 358 мм). Длина блока питания может быть равна 160 или 180 мм в зависимости от положения корзины накопителей.

MSI MAG Forge 100M

Под верхней панелью есть 55 мм пространства до кромки материнской платы. Для установки не очень толстого радиатора в сборе с вентиляторами вполне достаточно.

MSI MAG Forge 100M

На задней панели предустановлен на выдув 120-мм вентилятор без подсветки. Крыльчатка у него имеет девять глянцевых лопастей с обычным углом наклона, по углам рамки с обеих сторон наклеены резиновые демпферы. Диапазон скоростей ротора составляет от 600 до 1500 об/мин и управляется при помощи ШИМ. Информации о подшипнике нет. Длина кабеля подключения к питанию равна 590 мм, разъем четырехконтактный. Все семь слотов для карт расширения фиксируются обычными винтами.

MSI MAG Forge 100M

Кожух блока питания перфорирован практически полностью. Основную его часть занимает решетка с крупными ячейками в форме сот. Ближе к поддону есть два отверстия для протяжки проводов. Спереди сделан вырез глубиной 65 мм. Кроме того, стенка со стороны левой панели фактически двойная и состоит из самого кожуха и накладки с рисунком, на которую опирается стекло при монтаже на корпус.

MSI MAG Forge 100M

Передняя панель не имеет никаких препятствий для движения воздуха. Все продолговатые посадочные места для трех 120-мм или двух 140-мм вентиляторов расположены в рамке по бокам.

MSI MAG Forge 100M

За поддоном материнской платы есть 23 мм пространства по ширине до боковой дверцы, для укладки проводов. Для усилительной пластины процессорного кулера предусмотрен большой вырез, а для протяжки кабелей — семь отверстий и 13 проушин для кабельных стяжек. Вдоль левой передней грани при помощи винтов можно зафиксировать два 2,5″ накопителя, с внешней стороны.

MSI MAG Forge 100M

Посередине справа на одном винте держится лоток для еще одного 2,5″ накопителя. А ровно по центру прикручена плата управления RGB-подсветкой. На ней есть шесть стандартных разъемов +12VGRB, сгруппированных по три с каждой стороны. К верхнему выходу на два контакта подключается клавиша подсветки, а снизу подается питание от разъема Power SATA. Возможности подключения к материнской плате у данного хаба нет. Равно как и питания для самих вентиляторов.

MSI MAG Forge 100M

Впереди на четырех винтах зафиксирована съемная корзина с двумя салазками для 3,5″ или 2,5″ накопителей. Она имеет две позиции крепления. В крайнем переднем положении перед ней остается 30 мм пространства, а для блока питания — 210 мм. Если сместить корзину ближе к БП, впереди освободится 60 мм пространства, но сзади останется всего 180 мм.

MSI MAG Forge 100M

2,5″ SSD потребуют винтов для фиксации в салазках, а 3,5″ жесткие диски просто вставляются внутрь и удерживаются пластиковыми штырьками с резиновыми прокладками по бокам.

MSI MAG Forge 100M

Перед монтажом блока питания корзину для накопителей лучше снять, чтобы иметь больше места для операций с БП.

MSI MAG Forge 100M

Демпферов на посадочном месте блока питания нет. Пространства тут немного. Можно ставить блоки питания длиной от 160 до 180 мм, в зависимости от положения корзины накопителей. Чтобы поставить что-то длиннее, корзину нужно будет снять полностью и отказаться от двух накопителей.

MSI MAG Forge 100M

Передняя панель снимается легко, если потянуть ее на себя, взявшись за вырез снизу.

MSI MAG Forge 100M

На передней панели предустановлено два 120-мм вентилятора с RGB-подсветкой и белой крыльчаткой. По своим параметрам они идентичны заднему пропеллеру. Помимо кабеля питания у этих моделей есть еще и провод с разъемом +12VGRB. Их можно включить либо в комплектный хаб, либо прямо в материнскую плату, если она поддерживает управление подсветкой.

MSI MAG Forge 100M

В набор кабелей от корпуса входит разъем Power SATA для питания платы управления подсветкой, колодка USB 3.2, шлейф из четырех пар проводов от кнопок запуска и перезагрузки системы, индикаторов питания и активности накопителей, кабель переключения подсветки (да, здесь его решили сделать отдельно от провода Reset) и разъем HD Audio. Все провода черного цвета и имеют достаточную для подключения длину.

MSI MAG Forge 100M

Перейдем к сборке системы и тепловому тесту.

Сборка

Сборка системы в корпусе MSI MAG Forge 100M осуществляется без проблем. Из неудобств можно отметить лишь стесненное пространство между корзиной накопителей и блоком питания, в остальном все отлично. Провода свободно ложатся за поддон материнской платы, дверца закрывается легко.

MSI MAG Forge 100M

Содержимое корпуса видно и без подсветки.

MSI MAG Forge 100M

Подсветка передних вентиляторов тоже смотрится неплохо. Последовательно переключая режимы свечения, можно выбрать любой из базовых цветов радуги или задействовать несколько эффектов. Можно и полностью отключить подсветку.

MSI MAG Forge 100M

Точечные индикаторы активности накопителей и питания системы яркие, если смотреть на них под прямым углом зрения. Но если смотреть даже под небольшим острым углом, то они уже не раздражают глаза.

MSI MAG Forge 100M

Тестовый стенд

Для тестирования эффективности охлаждения компонентов в корпусе MSI MAG Forge 100M использовалась следующая конфигурация:

  • процессор: Intel Core i5-9600K (3,7@4,5 ГГц, 1,234 В);
  • кулер: Noctua HN-U12A, (2 x вентилятора по 2000 об/мин);
  • материнская плата: ASUS TUF Z390M-PRO GAMING (Intel Z390);
  • видеокарта: MSI N770 TF 2GD5/OC (Nvidia GeForce GTX 770);
  • память: HyperX Savage HX424C12SBK2/16 (2x4 ГБ, DDR4-2400, 12-13-13-35-2Т, 1,35 В);
  • твердотельный накопитель: Team MP34 M.2 PCIe SSD (512 ГБ, PCI Express 3.0 x4, NVMe 1.3);
  • жесткий диск: Western Digital WD2000JS-00MHB0 (200 ГБ, SATA 3Gb/s, 7200 об/мин);
  • блок питания: be quiet! Dark Power Pro 10 (550 Вт);
  • дополнительные вентиляторы: 2 x Fractal Design Dynamic X2 GP-12, 120 мм, 1200 об/мин;
  • термоинтерфейс: Noctua NT-H1.
MSI MAG Forge 100M

Методика тестирования

Тепловая нагрузка на процессор и видеокарту создавалась с помощью стресс-теста CPUID powerMAX версии 1.00.1 с использованием AVX инструкций в течении 10 минут. Нагрузка на жесткий диск производилась программой Crystal Disk Mark 6.0.2 х64. В конце цикла тестирования система работала 10 минут в холостом режиме для определения минимальных тепловых показателей. Температура окружающей среды равнялась 24 градусам Цельсия. Скорости вентиляторов процессорного кулера и видеокарты зафиксированы на максимальных оборотах. Пиковое энергопотребление системы составило 420 ватт. Под верхнюю панель был установлен один вытяжной 120-мм пропеллер. Еще один нагнетательный 120-мм вентилятор был добавлен посередине на переднюю панель. Тестирование проводилось в единственном режиме сравнения с открытым стендом. Все корпусные вентиляторы работали на максимальной скорости.

Результаты тестирования

MSI MAG Forge 100M

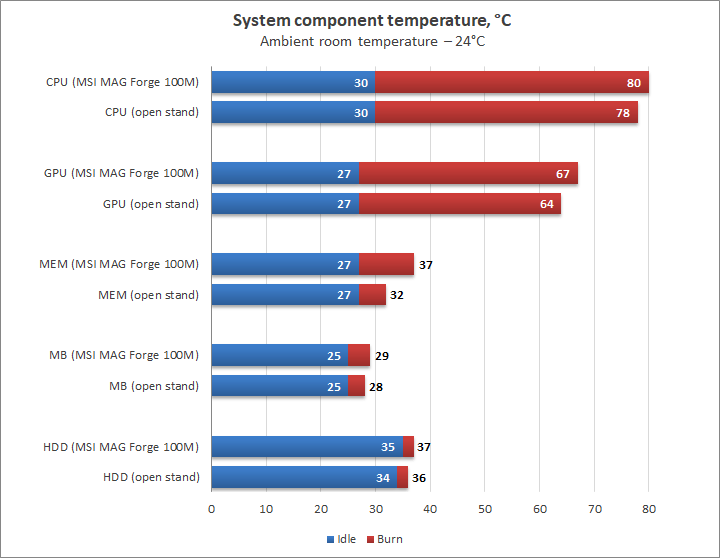

С полным комплектом из трех стоковых и двух дополнительных вентиляторов MSI MAG Forge 100M проветривается хорошо, показывая типичное для нормального корпуса отличие от открытого стенда в два градуса по температуре процессора и три по видеокарте. Памяти внутри шасси жарче на пять градусов, а материнской плате всего лишь на один. Негативный момент состоит в том, что до жесткого диска воздушный поток явно не дотягивается и он на один градус уступает открытому стенду. Частично это можно решить, опустив передний вентилятор на пару сантиметров вниз. В целом схема вентиляции в MAG Forge 100M выглядит прилично и, по большому счету, зависит лишь от количества и мощности пропеллера.

Выводы

С моей точки зрения, корпус MSI MAG Forge 100M получился нормальным предложением в свою цену. Сдержанный дизайн, вместимость и хорошая схема охлаждения выглядит неплохой заявкой на успех даже с учетом бюджетного качества сборки. Сюда можно без проблем поставить горячую игровую систему, при условии использования дополнительных вентиляторов.

Единственным слабым местом данной конструкции можно назвать плату управления подсветкой. Она дает возможность подключения гирлянды сразу из шести устройств, но не имеет портов для питания вентиляторов. Обычный разветвитель справился бы с этой задачей куда лучше. Возможно, компании стоит подумать над тем, чтобы выпустить максимально дешевый вариант данного шасси без пропеллеров и подсветки, предоставив пользователю возможность комплектовать его на свой вкус.

MSI MAG Forge 100M представляет собой хорошо сбалансированное по всем основным параметрам шасси, которое может заинтересовать не только поклонников бренда, но и тех, кто подбирает себе недорогой, но приличный корпус.
