Обзор корпуса Corsair Graphite 230T

Хотя корпуса Corsair больше двух лет не появлялись в нашей тестовой лаборатории, в особом представлении они, как и продукция компании в целом, не нуждаются. Предметом обзора сегодня будет шасси Graphite 230T, составившее компанию в линейке для уже протестированного ранее Corsair Graphite 600T. Забегая вперед, отметим, что данные продукты разделяет пропасть в дизайне, цене, функциональности и качестве, а размер этого разрыва указывает на то, что компания в скором времени собирается заполнять ее промежуточными моделями.

Corsair Graphite 230T


Характеристики

Модель Corsair Graphite 230T
Тип корпуса Midi-Tower
Размеры, мм 440 (В) x 210 (Ш) x 505 (Г)
Материал Сталь, ABS пластик
Вес, кг 6,5
Цвет Черный / Серый / Оранжевый
Форм-фактор ATX / MicroATX / Mini-ITX
Устройства 5,25" 3
Устройства 3,5" внешние
Устройства 3,5" / 2,5" внутренние 4 / 4
Поддерживаемое количество карт расширения 7
Вентиляторы передние — 2 х 120 мм (установлены)
верхние — 2 х 120 / 140 мм (опция)
задние — 1 х 120 мм (установлен)
нижние — 1 х 120 / 140 мм (опция)
Интерфейсные разъемы 2 x USB 3.0, микрофонный вход и выход на наушники
Прочее Акриловое окно сбоку (опционально), подсветка двух передних вентиляторов


Упаковка и комплект поставки

Corsair Graphite 230T поставляется в обычной коробке с монохромной, но достаточно информативной полиграфией на бортах. Защита от повреждений типичная: два демпфера из пенопласта, пленка на стекле и полиэтиленовый пакет. Вес брутто — 7,5 кг.

Corsair Graphite 230T

Все необходимые детали содержатся в коробочке с логотипом компании. Наклейка на упаковке красноречиво намекает на конструктивного близнеца рассматриваемой модели из серии Carbide — Corsair 200R. В комплект креплений входят:
  • гарантийный листок;
  • лист с инструкцией;
  • шесть кабельных стяжек;
  • четыре длинных винта для вентиляторов;
  • 16 коротких шурупов для вентиляторов;
  • четыре резиновые прокладки для установки вентиляторов;
  • 18 винтов для жестких дисков и материнской платы;
  • 12 винтов для устройств 5,25″ и 2,5″.
Corsair Graphite 230T

Корпус выпускается в трех вариантах расцветки — черной, серой и оранжевой. Дополнительно есть вариант шасси в черном цвете без бокового окна, который интересен двумя моментами: для процессорного кулера остается на 5 мм больше пространства по высоте, а стоимость — на десять долларов США дешевле.


Внешний вид

Дизайнерское бюро Corsair — одно из немногих, продолжающих сегодня выпускать уникальные по экстерьеру и интерьеру модели, в то время как многие фирмы просто покупают готовые проекты шасси, заменяя на них только лицевые панели и логотипы. В бюджетный по своей сути корпус компании удалось привнести изюминку дизайна, который делает его дороже на вид, чем есть на самом деле. Срезанные передние грани боковых и верхних панелей, в которых как бы утоплена фронтальная панель, вызывают прямые ассоциации с космическим крейсером из какого-то фантастического телесериала.

Corsair Graphite 230T

Фронтальная панель сделана таким образом, чтобы вызывать иллюзию металлической поверхности, хотя на самом деле материалом здесь служит пластмасса. Дизайн футуристический. В самом верху находятся внешние порты и кнопки, под ними — три непроницаемые для воздуха заглушки отсеков 5,25″. Нижняя половина передней панели представляет собой перфорированную решетку с круглыми отверстиями, затянутыми сеткой мелкого пылевого фильтра, за которой просматривается силуэт двух вентиляторов. Логотип Corsair красуется на нижней грани.

Corsair Graphite 230T

На верхнем торце передней панели горизонтально расположены два порта USB 3.0, два 3,5-мм аудиопорта для наушников с микрофоном и две плоские клавиши перезагрузки и запуска ПК, снабженные индикаторами оранжевого цвета.

Corsair Graphite 230T

Левая боковая дверца имеет стреловидное акриловое окно. Она удерживается всего одним винтом с накатанной головкой, а «ручки», облегчающие снятие, находятся в передней части. Почему там? Все очень просто — боковые панели для демонтажа сдвигаются не назад, а вперед, после чего извлекаются из пазов по направлению в бок. Такой вариант открывания встречается мне впервые. Схема довольно интересная, ведь дверца дополнительно придерживает переднюю панель и делает всю конструкцию корпуса более жесткой.

Corsair Graphite 230T

Металл боковых панелей на проверку оказался очень тонким. Не спасают ситуацию ни ребра жесткости, ни завальцованные края. Чтобы избежать трещин на стекле советую не подвергать дверцу поперечным нагрузкам и вообще обращаться с ней осторожно.

Corsair Graphite 230T

Правая панель сплошная, посередине, ближе к передней части тоже есть два фигурных углубления, заменяющие собой ручки.

Corsair Graphite 230T

На верхней панели находим массовую перфорацию в виде круглых отверстий, занимающих 85% ее площади. На этой решетке есть два варианта посадочных отверстий под вентиляторы, снабженные резиновыми демпферами. Первый вариант подходит для двух 140-мм моделей, причем отверстия в задней части сделаны продолговатыми, что позволяет разместить их как вплотную, так и со сдвигом в 8 мм. Именно данный сдвиг делает 280-мм системы СВО производства Corsair непригодными для установки в штатные отверстия корпусов большинства других брендов. Второй вариант посадочных отверстий для двух 120-мм вентиляторов, расположенных рядом, смещен по направлению к левой дверце. Это позволяет устанавливать крупные по толщине 240-мм радиаторы СВО без опасений о конфликте с материнской платой.

Corsair Graphite 230T

Задняя панель окрашена в черный цвет, контрастный по отношению к остальным частям корпуса.

Corsair Graphite 230T

Расположение элементов задней панели стандартное для корпусов формата АТХ. В верхнем правом углу, за решеткой, предустановлен на выдув 120-мм вентилятор, ниже находятся семь слотов расширения PCI и дополнительные вентиляционные отверстия.

Corsair Graphite 230T

Блок питания можно ориентировать вентилятором вверх или вниз, а от попадания пыли он защищен хорошим съемным фильтром. Шасси потребуется приподнять, чтобы извлечь рамку фильтра, который не получится достать иначе из-за низкой посадки корпуса.

Corsair Graphite 230T

На нижней панели корпуса обнаружилась еще одна перфорация посередине, за которой можно установить один 120- или 140-мм вентилятор для обдува видеоадаптера. К сожалению, пылевого фильтра для данной решетки не предусмотрено.

Corsair Graphite 230T

Ножки корпуса сделаны из резины наклеенной на металлический выступ. Они очень низкие и приподнимают корпус всего на 8 мм над поверхностью, чего может не хватить для хорошей вентиляции блока питания под сильными нагрузками. С другой стороны, ничто не мешает пользователю приклеить более крупные резинки и решить проблему самостоятельно.

Corsair Graphite 230T

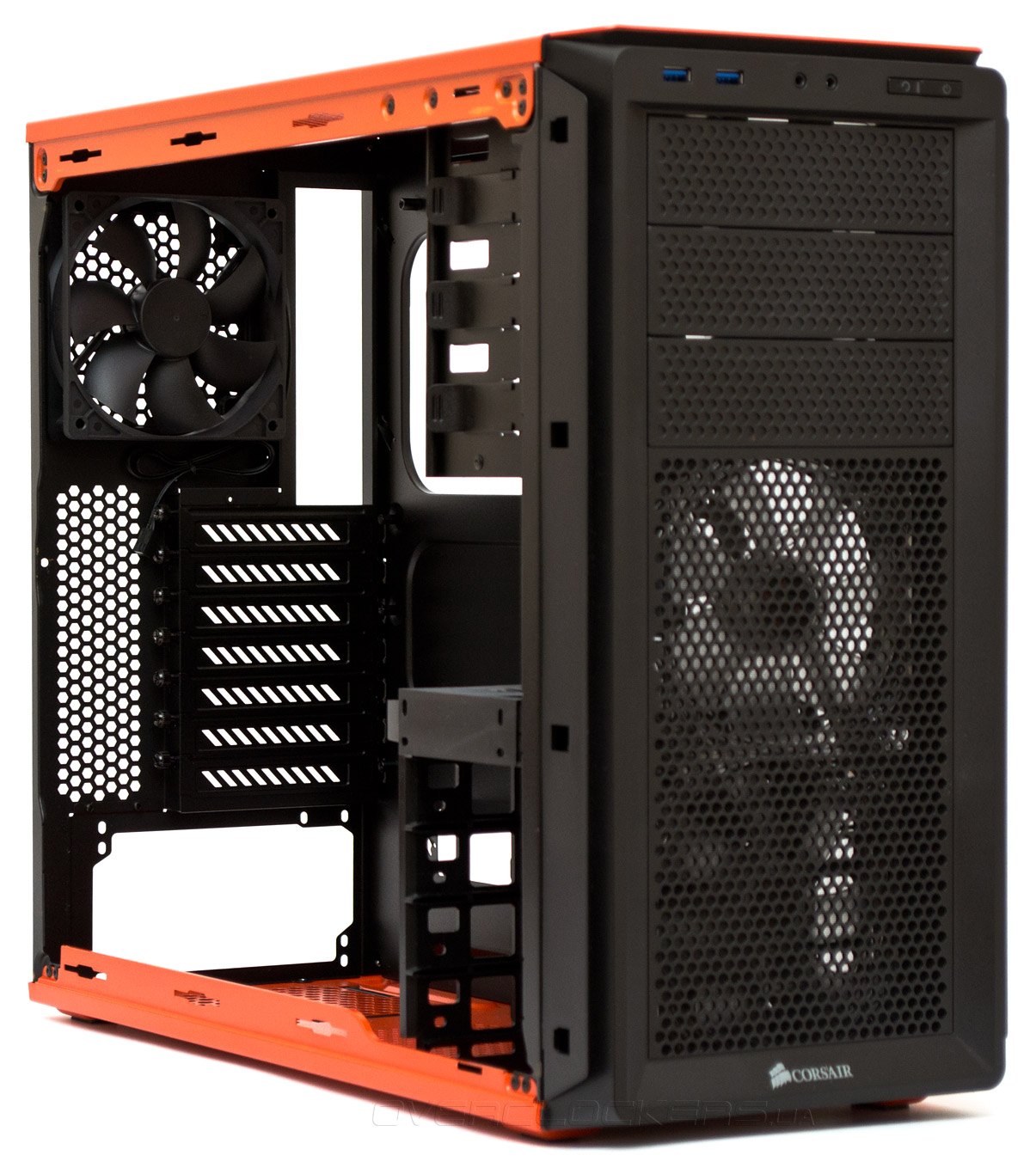

Внутреннее устройство

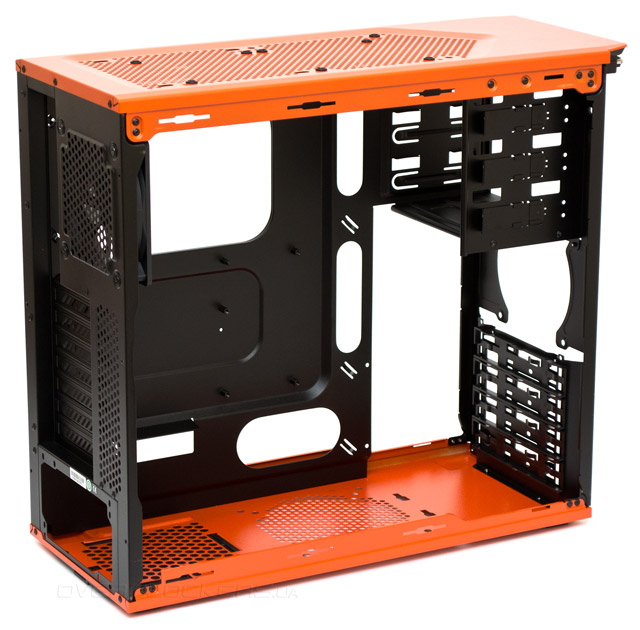

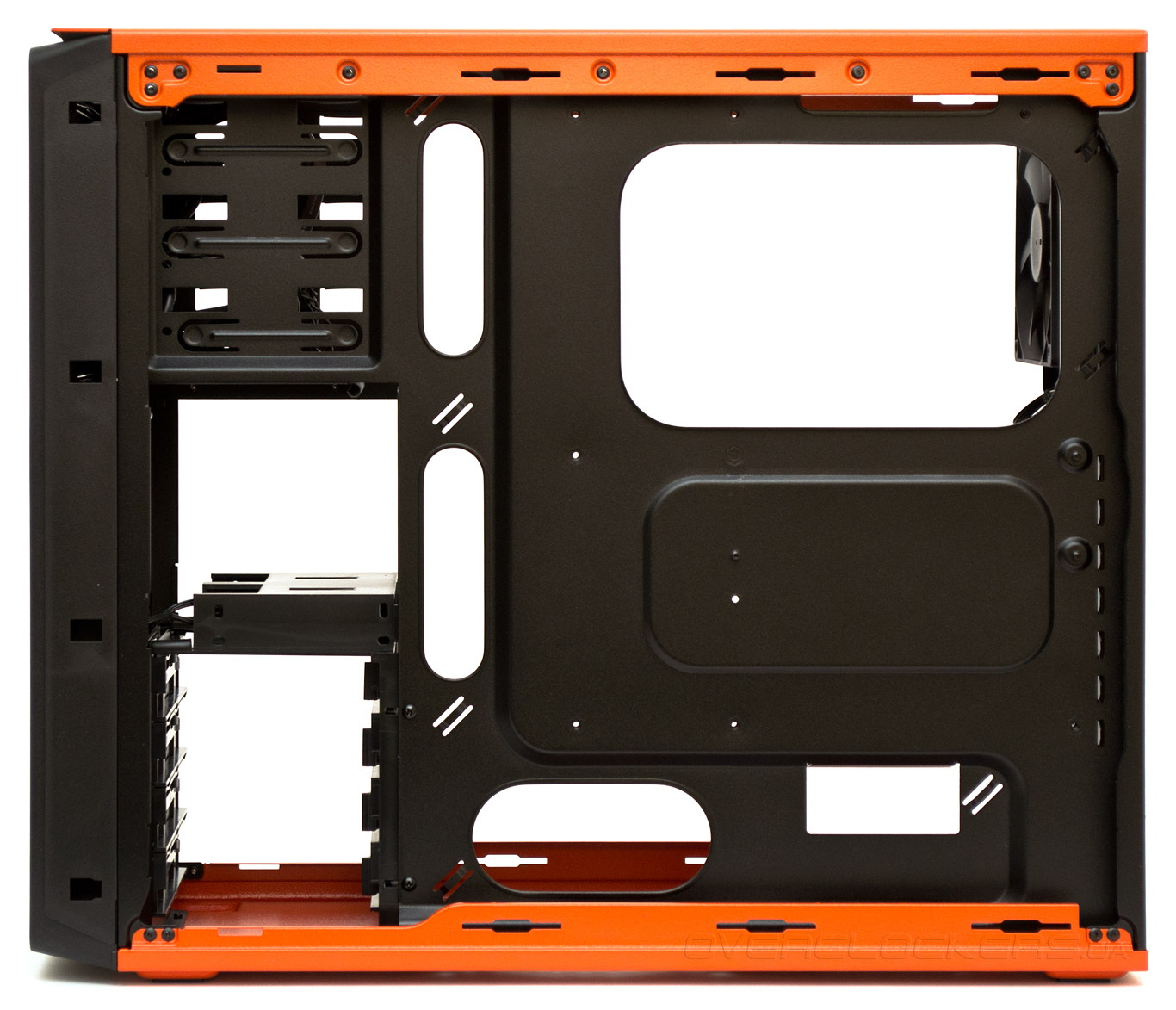

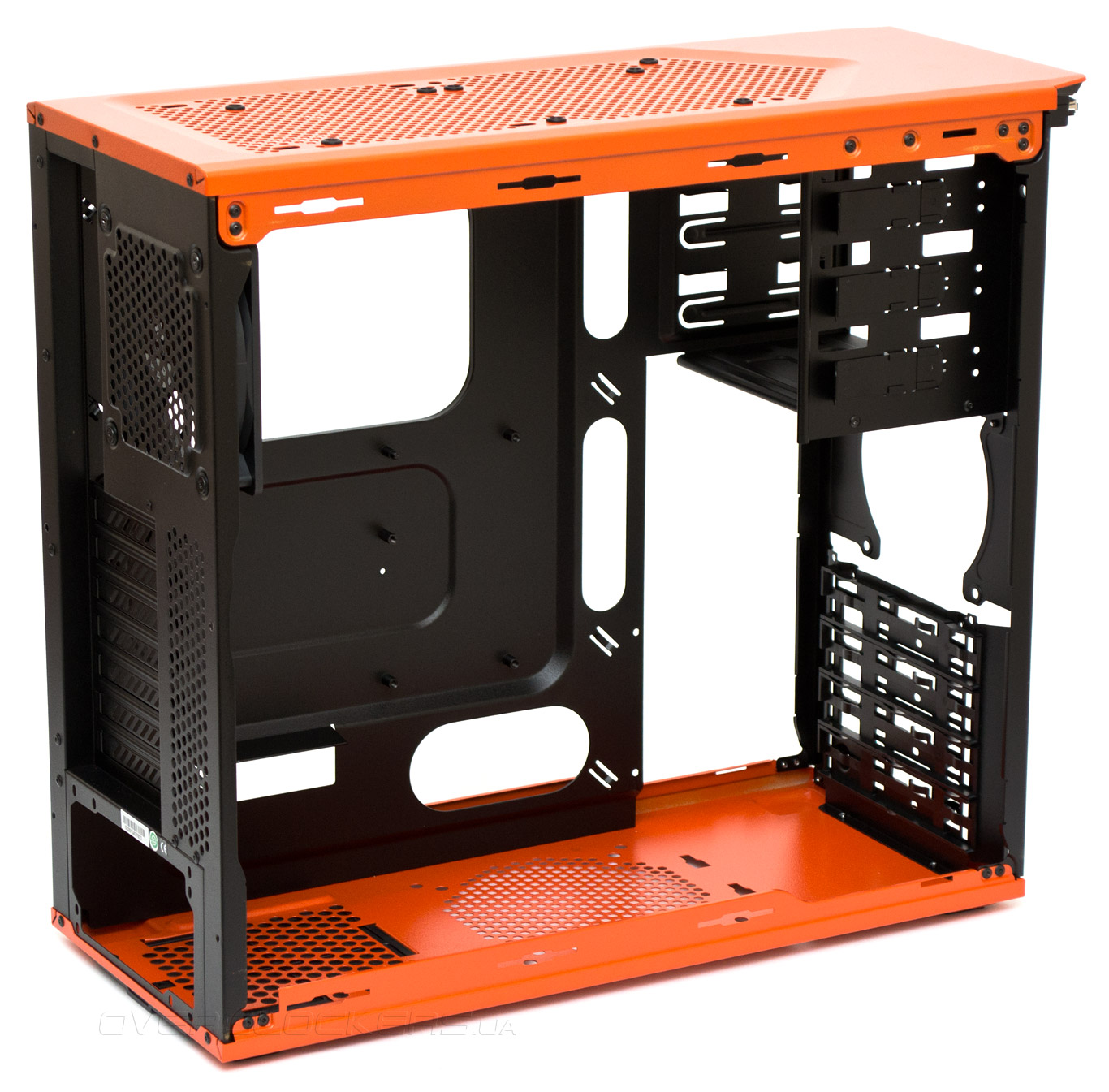

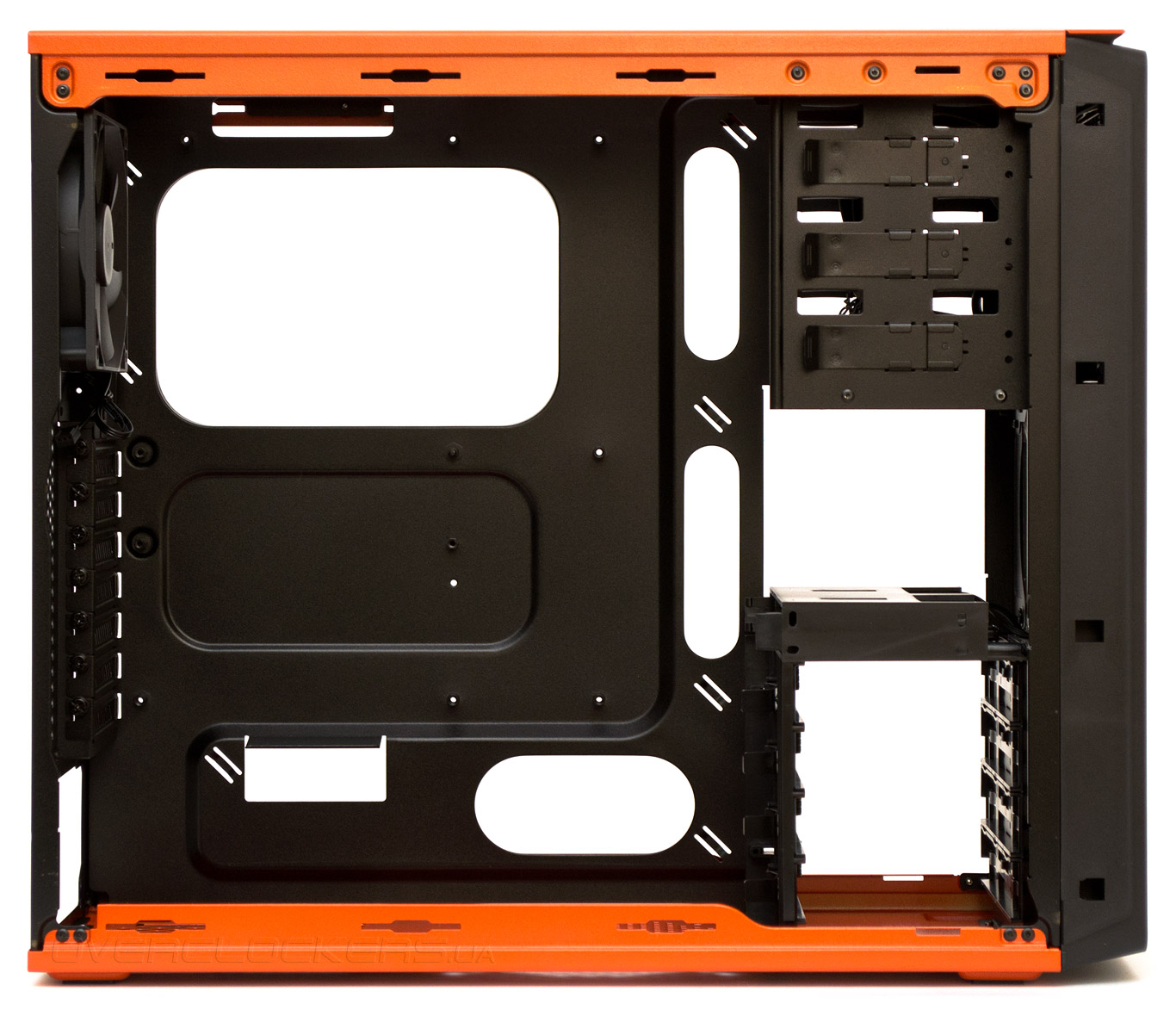

Corsair Graphite 230T поддерживает установку материнских плат формата ATX, MicroATX и Mini-ITX. Все стойки предварительно вкручены в поддон или приварены к нему, а средняя стойка не имеет нарезки для винта и является центрирующей, предназначенной для облегчения монтажа платы. Допустимая высота процессорного кулера, по моим замерам, составляет 167 мм. В версии корпуса без окна поместится охладитель высотой до 172 мм. Возможная длина плат расширения напротив слотов с первого по третий составляет 440 мм. Напротив слотов с четвертого по седьмой, вместе с корзиной для накопителей, есть 300 мм пространства. Если корзину демонтировать, освободится 425 мм.

Corsair Graphite 230T

Расстояние между верхней панелью и кромкой материнской платы составляет 30 мм. Слева в поддоне проделан вырез для укладки кабеля питания процессора. 140-мм вентиляторы при установке на верхнюю панель пересекают плоскость материнской платы, а 120-мм пропеллеры — нет, что говорит о возможности монтажа сюда 240-мм радиатора СВО большой толщины.

Corsair Graphite 230T

На задней панели предустановлен на выдув 120-мм вентилятор черного цвета. Семь слотов расширения закрыты вентилируемыми заглушками, которые удерживаются винтами с накатанной головкой.

Corsair Graphite 230T

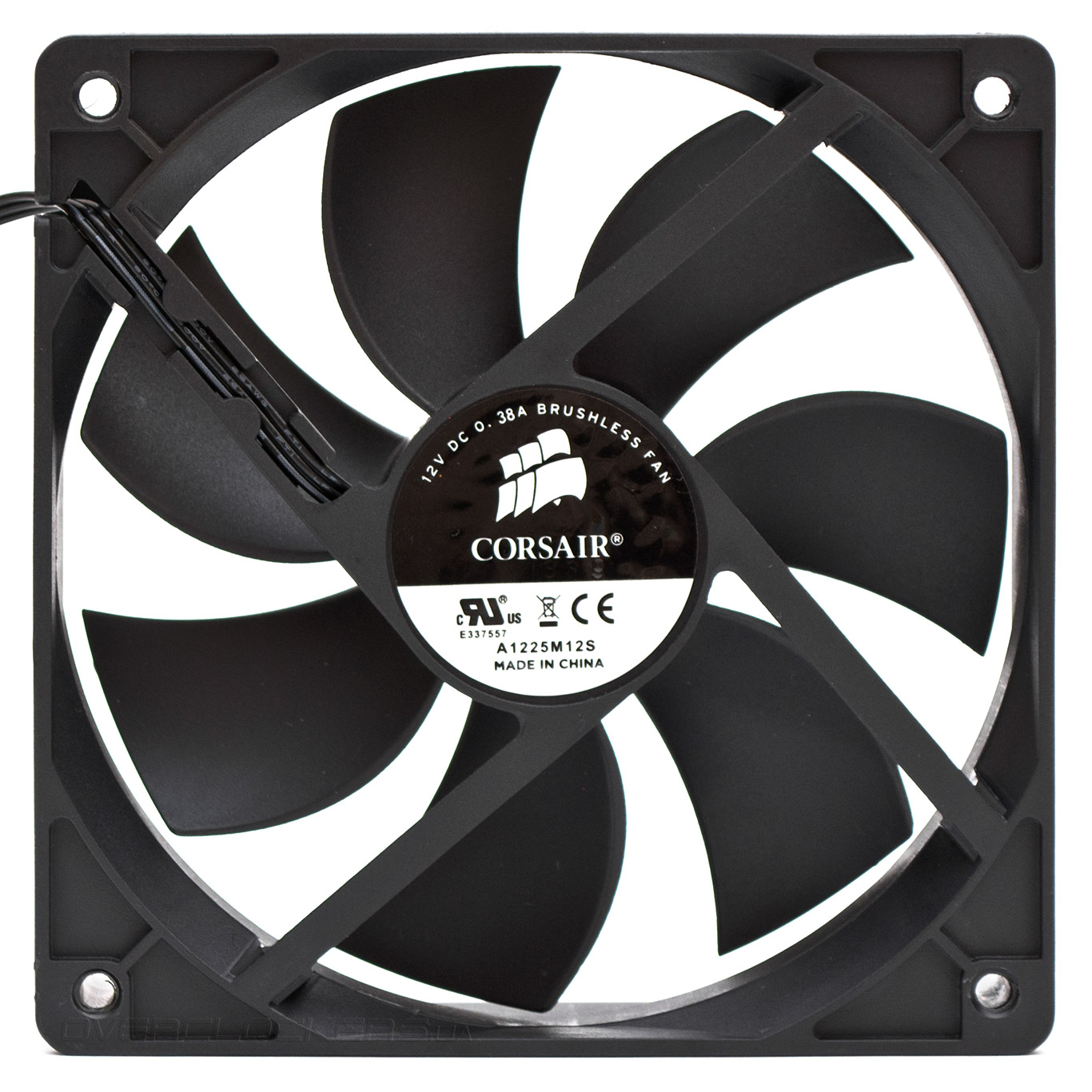

Первый из трех предустановленных вентиляторов имеет максимальную скорость вращения 1200 об/мин. Крыльчатка стартует при 400 об/мин и 4 В. Различимым на слух пропеллер становится при 800 об/мин и 7 В, затем, вплоть до предельных оборотов, его слышно, но уровень шума в целом находится ниже среднего. Единственный недостаток — в районе его подшипника скольжения слышно равномерное тарахтение, и, вероятно, это призвук электроники. Длина черного шнура без оплетки — 500 мм, подключение трехконтактное. Маркировка и электрические характеристики видны на фотографии.

Corsair Graphite 230T

Посадочное место блока питания не имеет какой-либо виброизоляции.

Corsair Graphite 230T

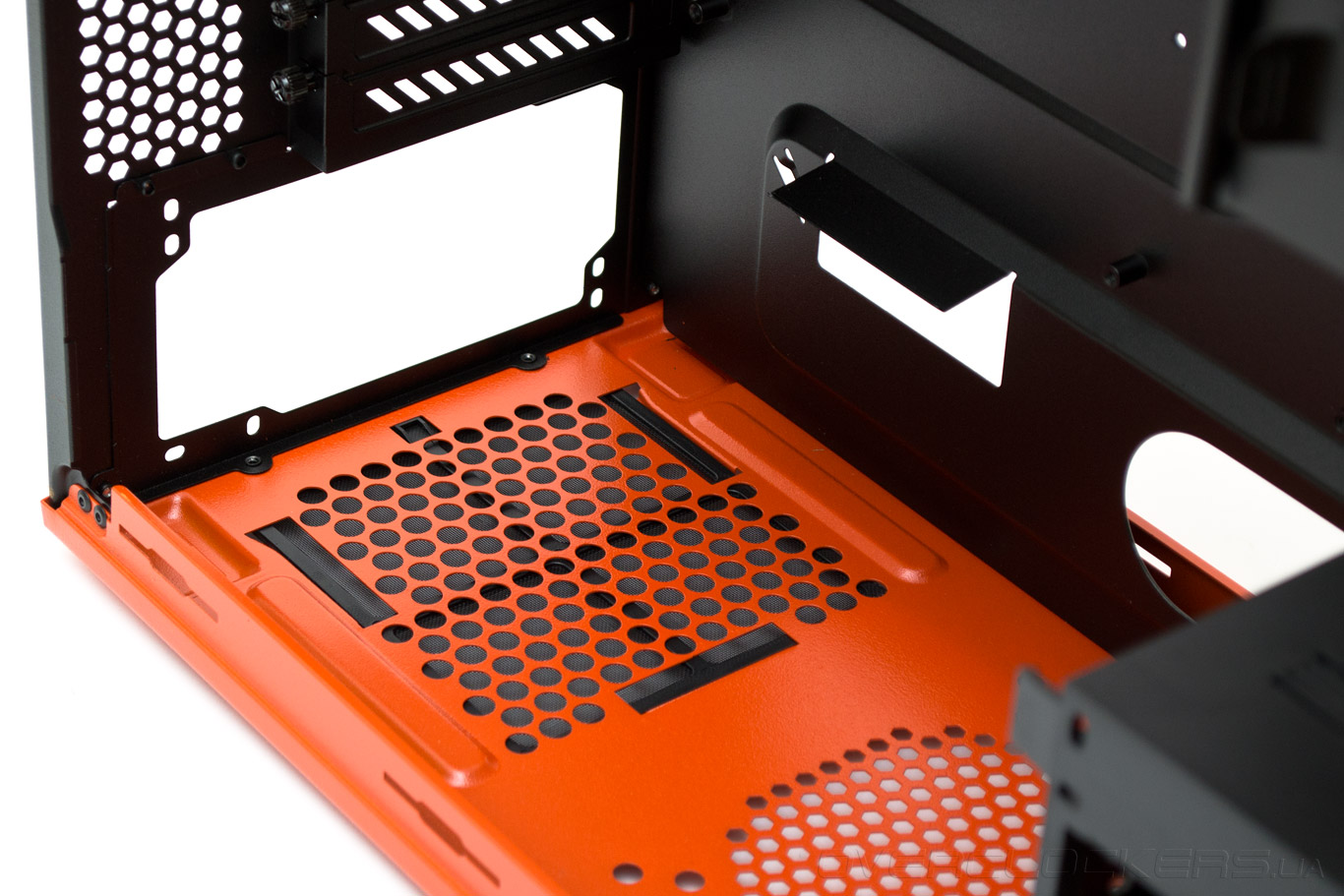

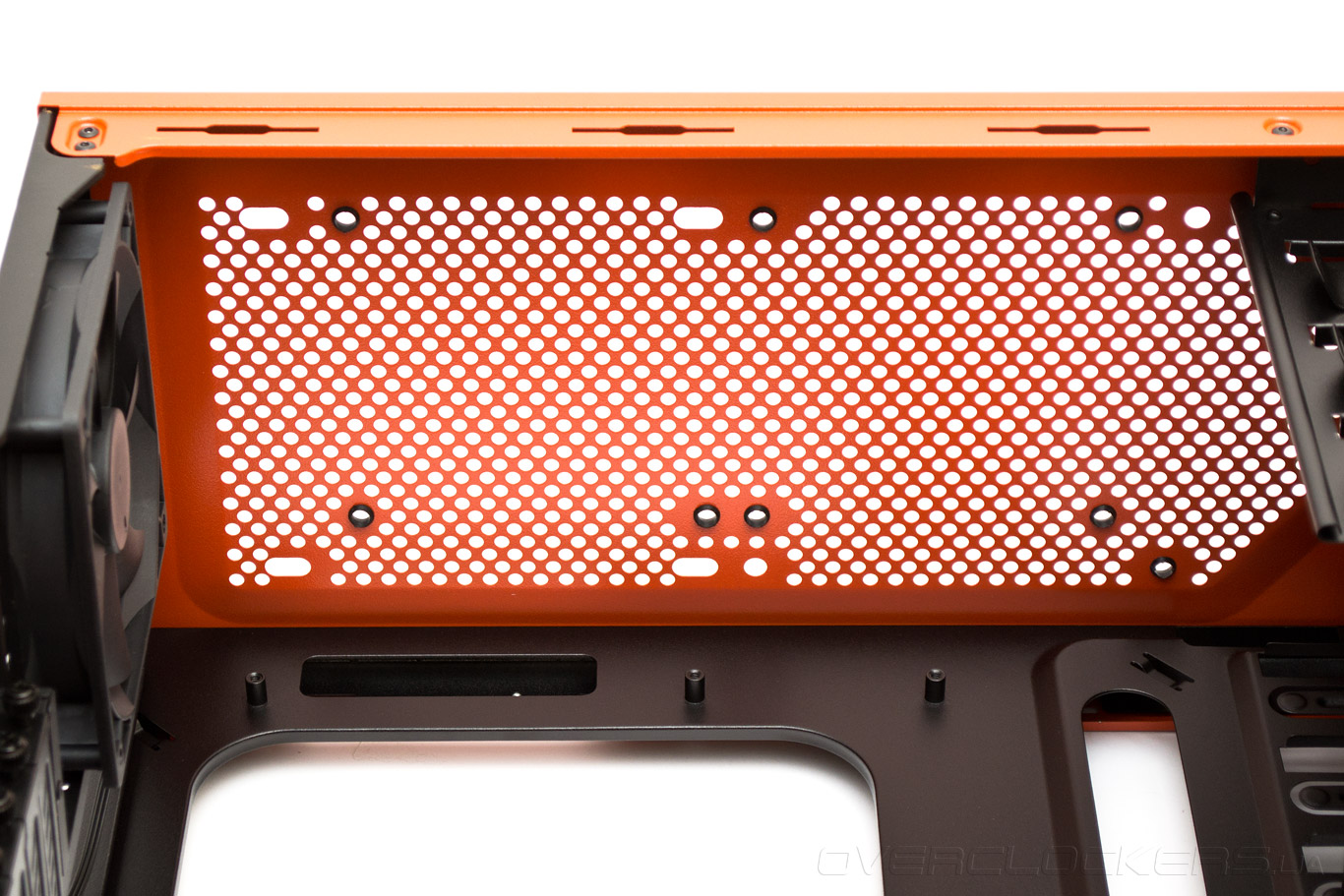

Посередине днища корпуса удачно расположено посадочное место для одного 120- или 140-мм вентилятора. При смонтированном 140-мм пропеллере, допустимая длина блока питания составит 180 мм, а если БП имеет модульные разъемы, лучше будет ограничиться 160-мм моделью. Пластиковая корзина для накопителей традиционно находится в передней части корпуса.

Corsair Graphite 230T

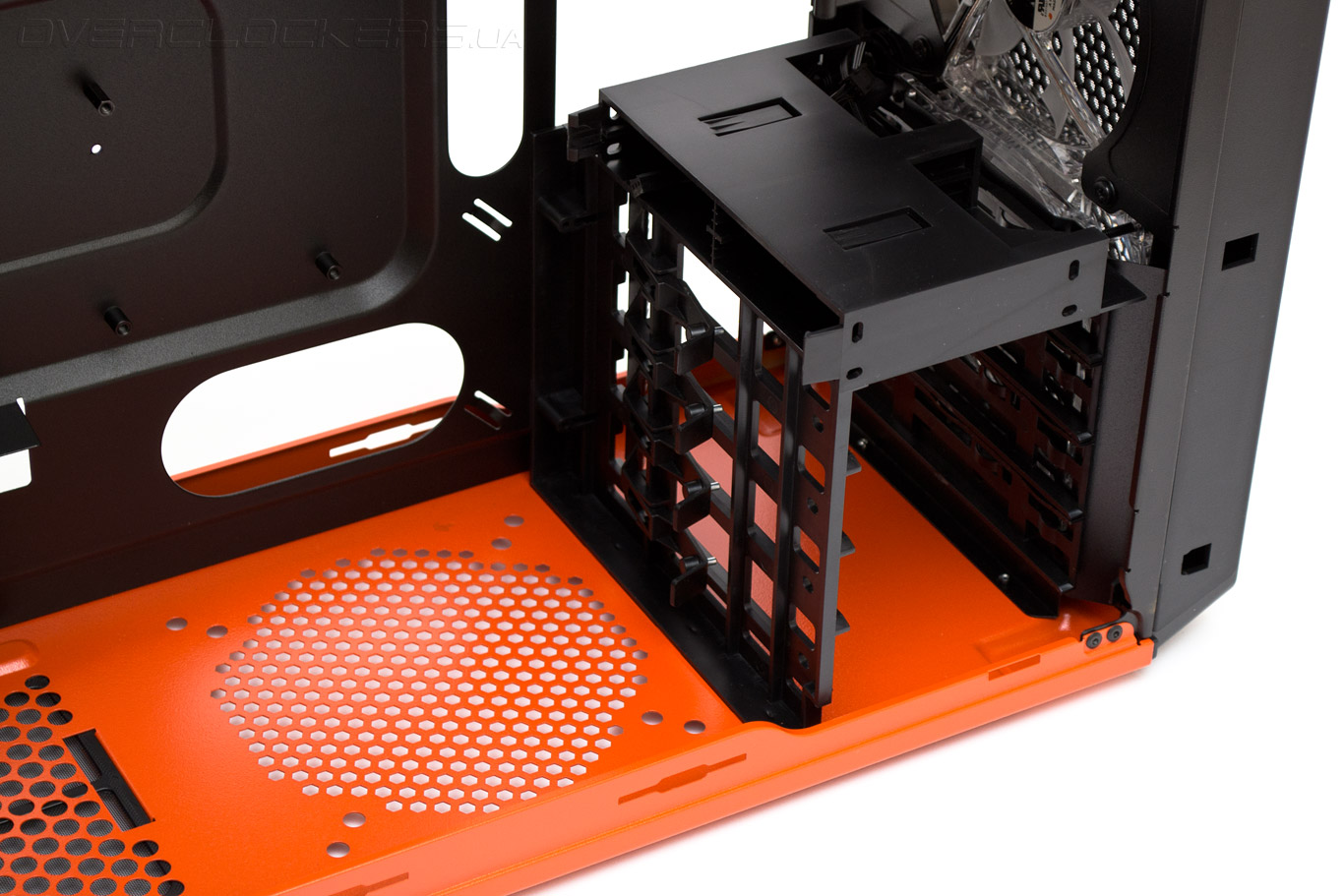

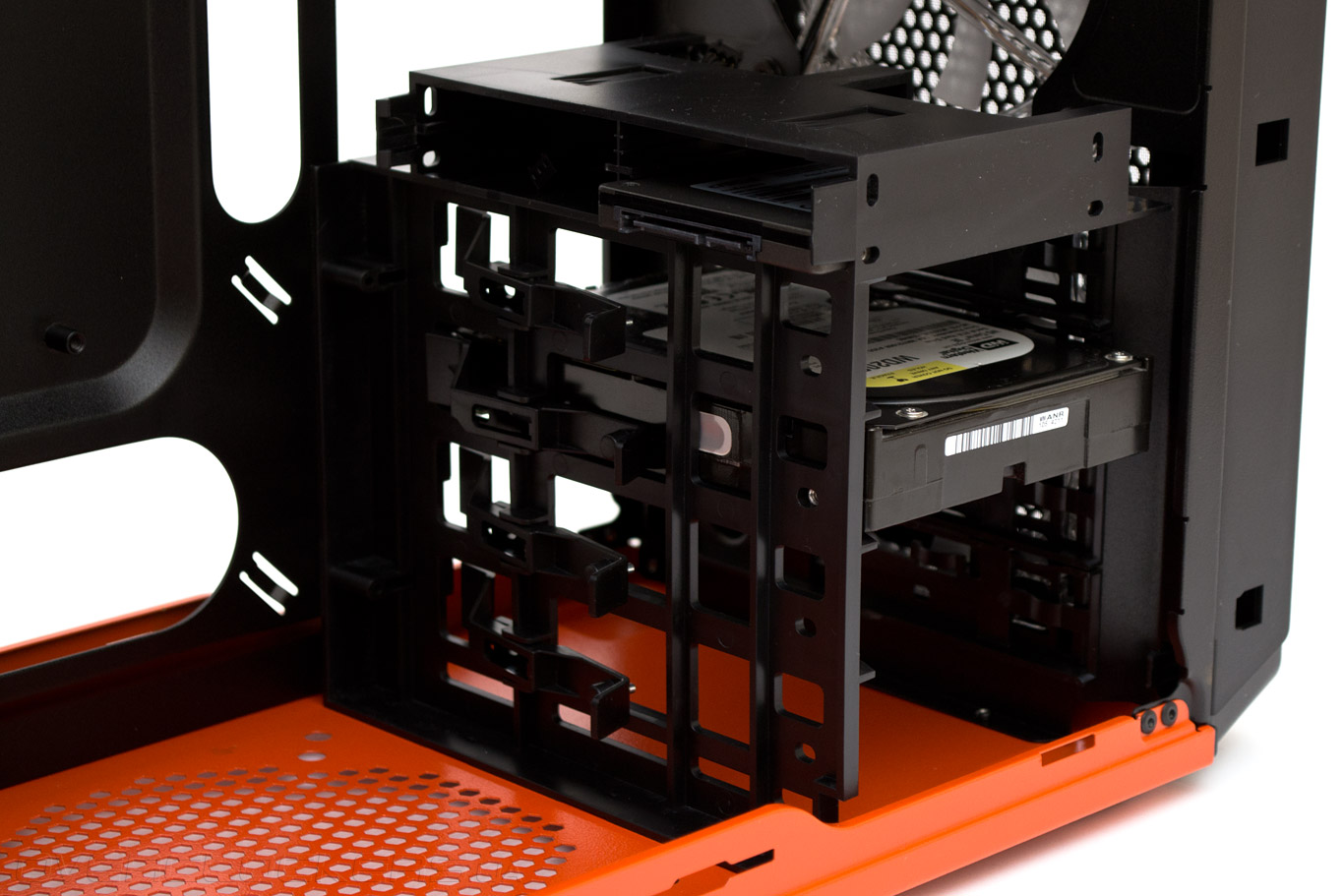

Нижняя корзина принимает до четырех 3,5″ жестких дисков. Инструменты или салазки для установки накопителей не требуются, достаточно просто задвинуть их до упора, разъемами по направлению к поддону. Там диски зафиксируются с помощью специальной защелки. Над поперечной корзиной есть продольный лоток для четырех 2,5″ твердотельных накопителей. Их тоже достаточно просто задвинуть до щелчка. Однако пластиковая клипса, которая придерживает устройства SSD не прослужит долго. Все накопители можно дополнительно зафиксировать винтами.

Corsair Graphite 230T

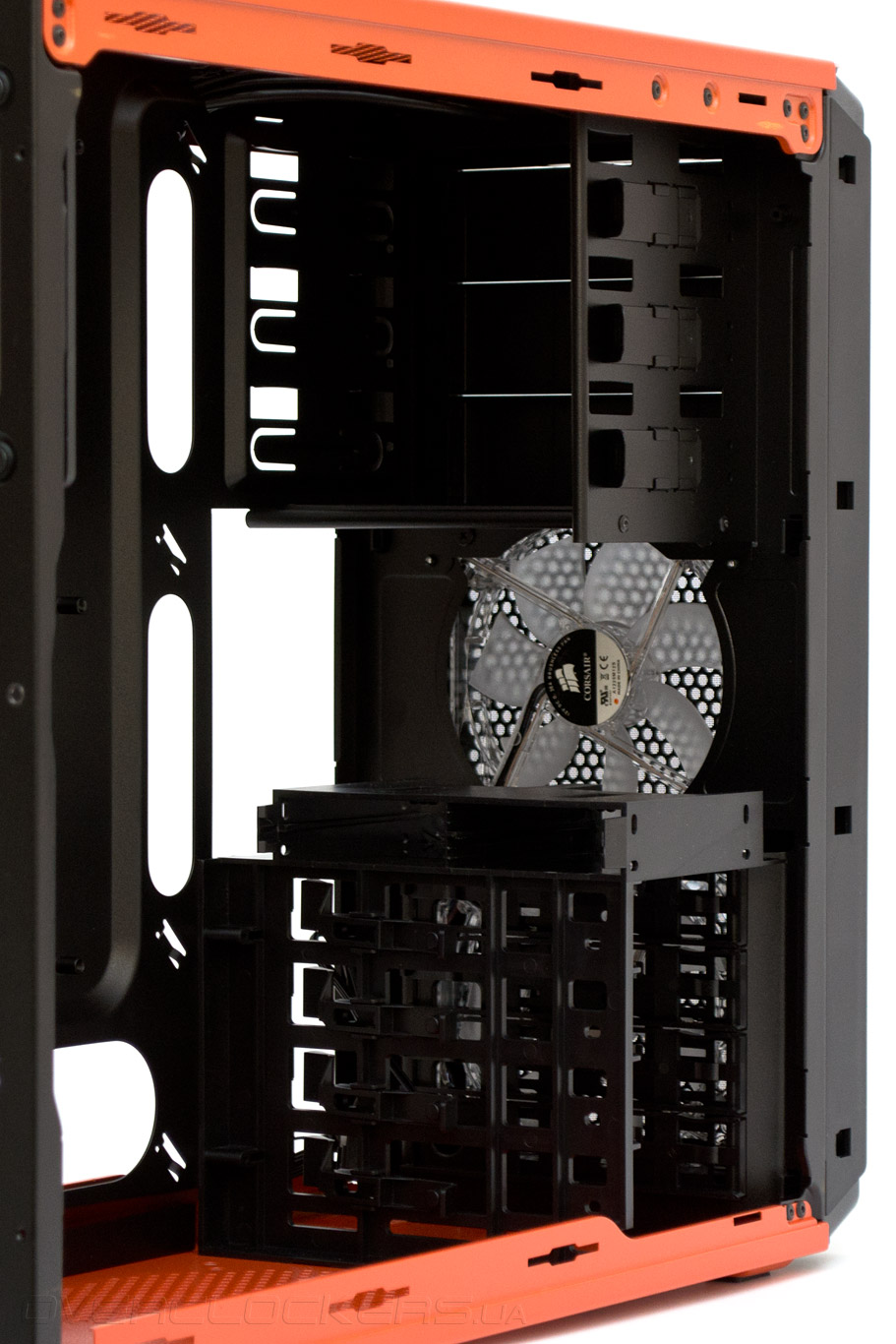

Средней корзины для накопителей нет — оставлено место для длинных видеоадаптеров напротив слотов PCI с первого по третий. Воздух от переднего вентилятора беспрепятственно попадает внутрь.

Corsair Graphite 230T

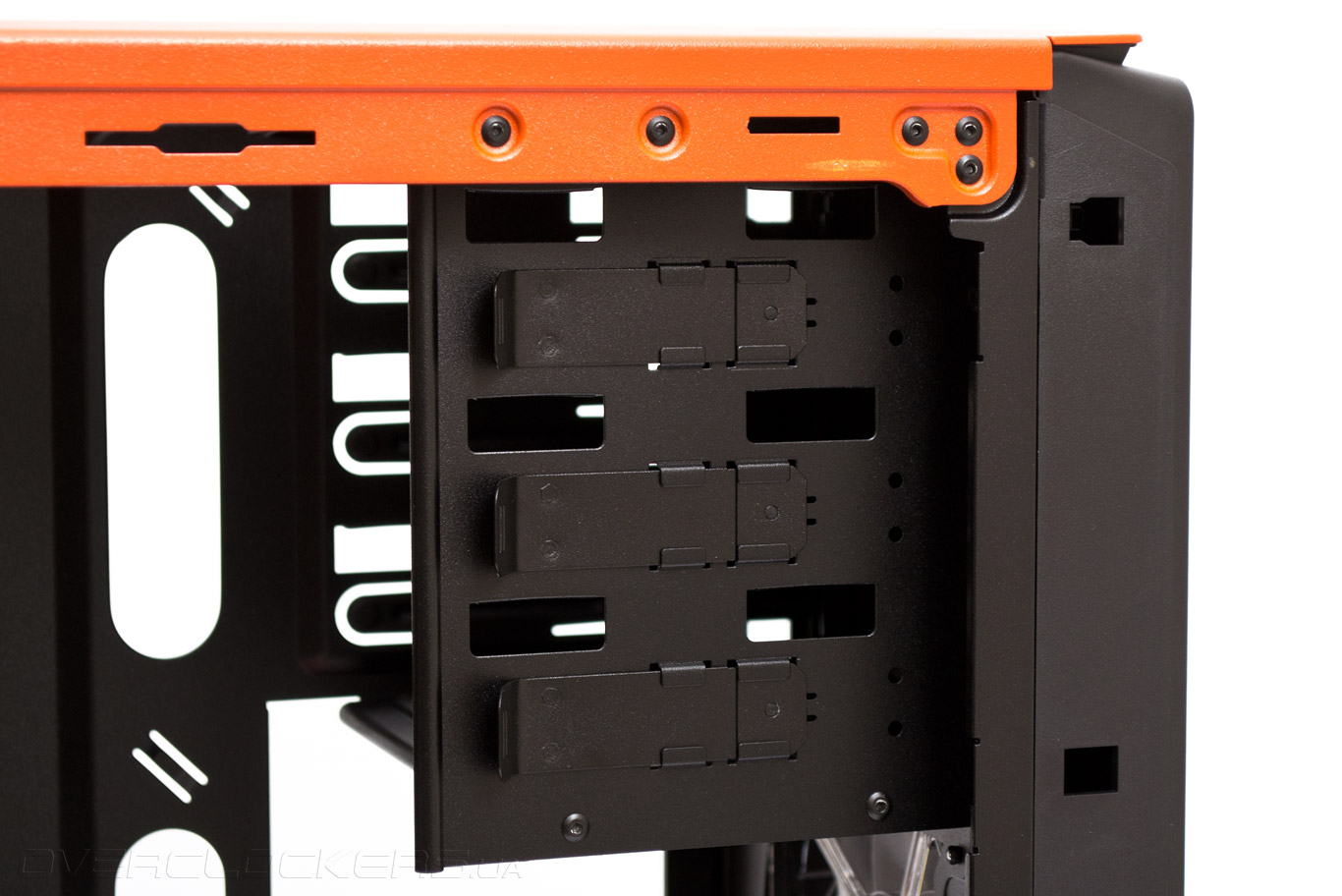

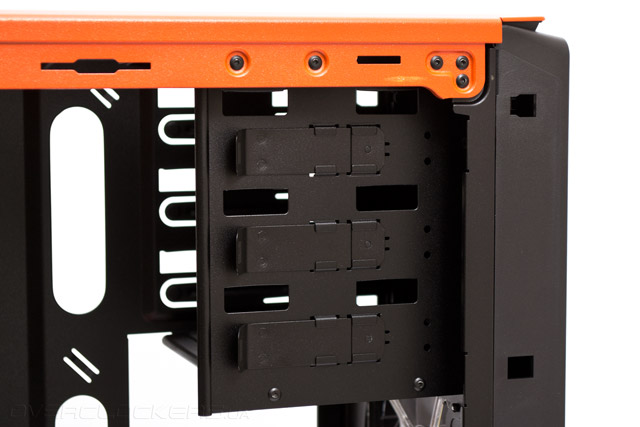

Под устройства 5,25″ зарезервировано три посадочных места. В качестве быстрого фиксатора выступает упругая металлическая планка со штырьками. Данный вариант крепления подойдет только к стандартным оптическим приводам, для остальных случаев в комплекте есть обычные винты.

Corsair Graphite 230T

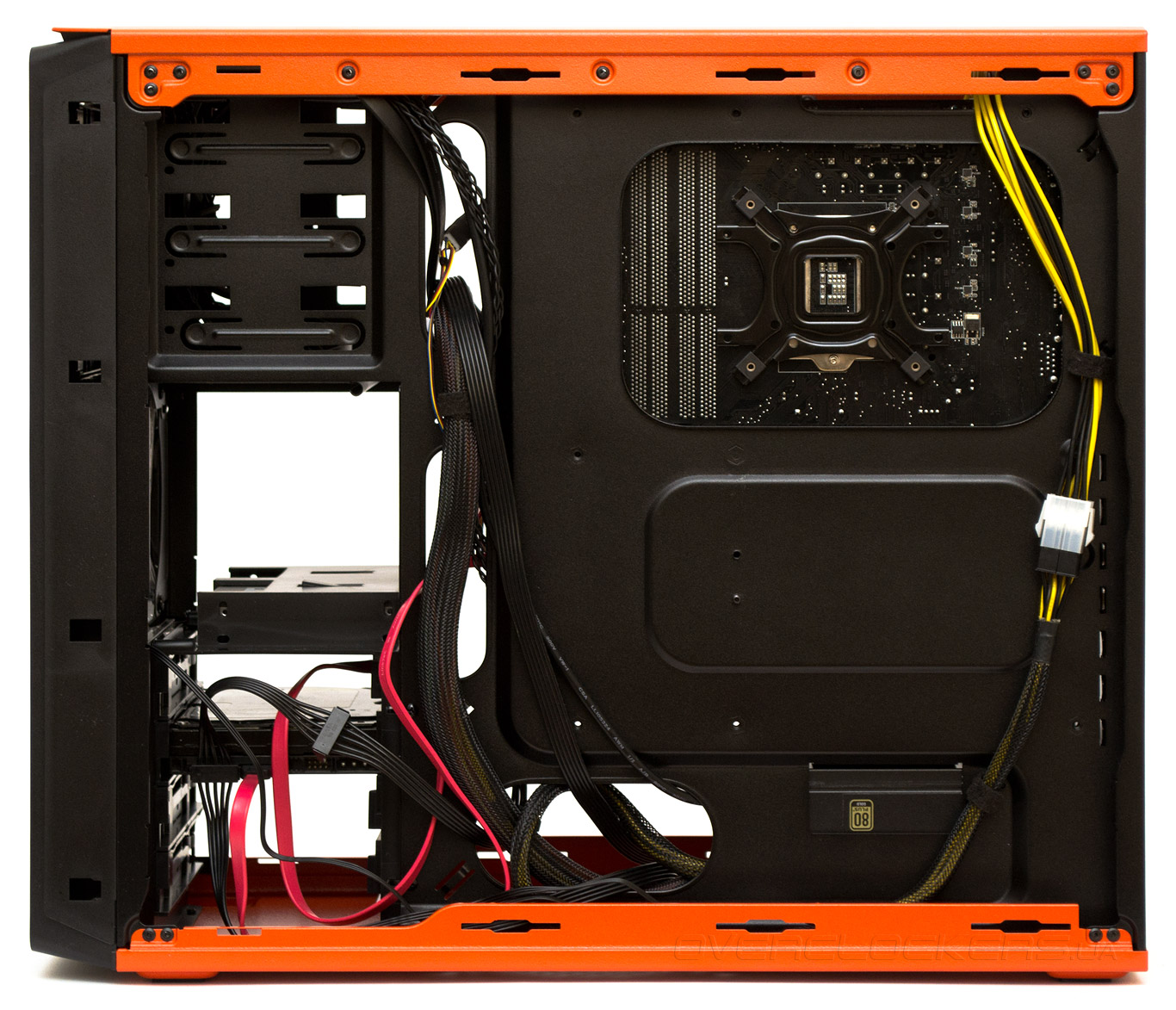

В поддоне корпуса есть огромное отверстие для установки усилительной пластины кулера и три овальных выреза поменьше для скрытой укладки кабелей. Проушин под кабельные стяжки насчитывается семь штук и расположены они в нужных местах. Поскольку поддон материнской платы слегка утоплен относительно корзин, между ним и боковой стенкой остается от 16 до 21 мм для укладки проводов в самом узком и самом широком местах соответственно.

Corsair Graphite 230T

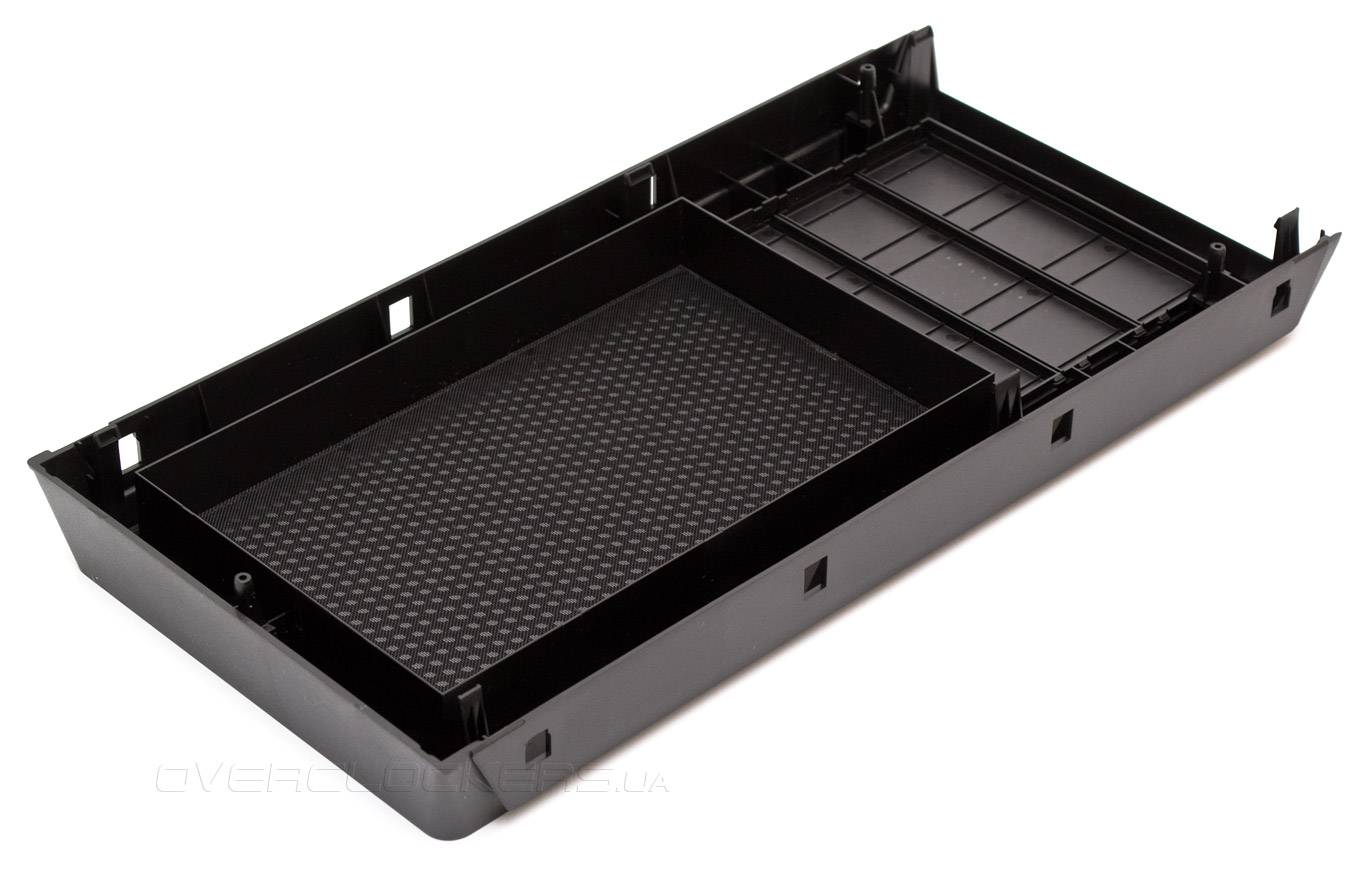

Передняя панель держится на шести пластиковых защелках и легко снимается. Обойма с пылевым фильтром в ней сделана довольно продуманно и потому есть надежда, что пыли в корпусе будет не очень много.

Corsair Graphite 230T

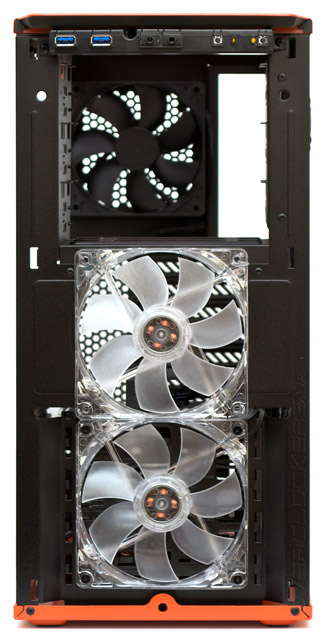

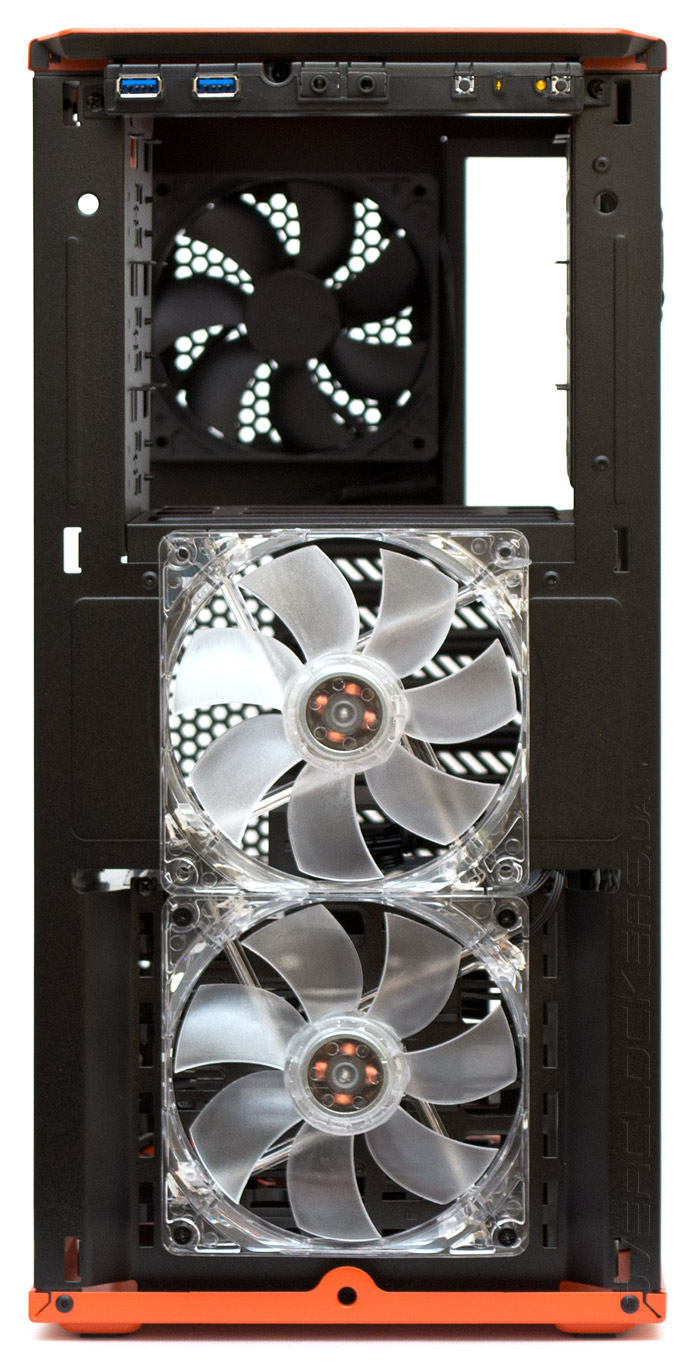

На металлической части фронтальной панели предустановленны на вдув два прозрачных 120-мм пропеллера с оранжевой подсветкой. Нижний вентилятор, который держится на длинных винтах, утоплен в корпус глубже чем верхний, который фиксируется шурупами. К сожалению, виброизолирующих прокладок здесь нет.

Corsair Graphite 230T

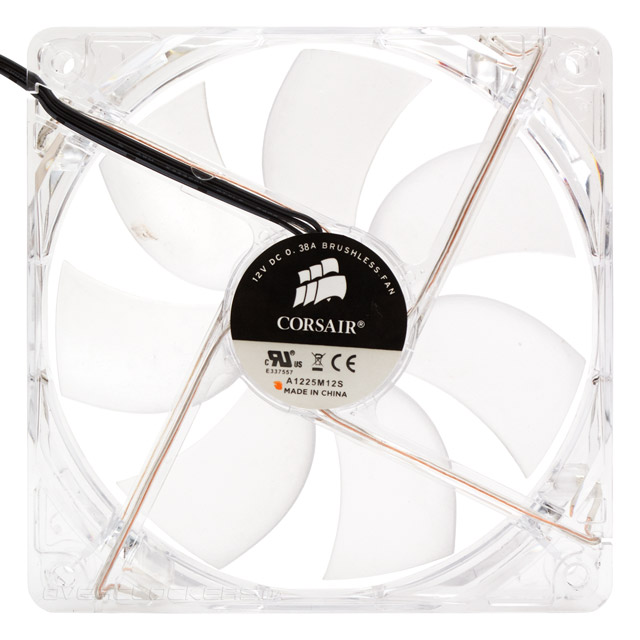

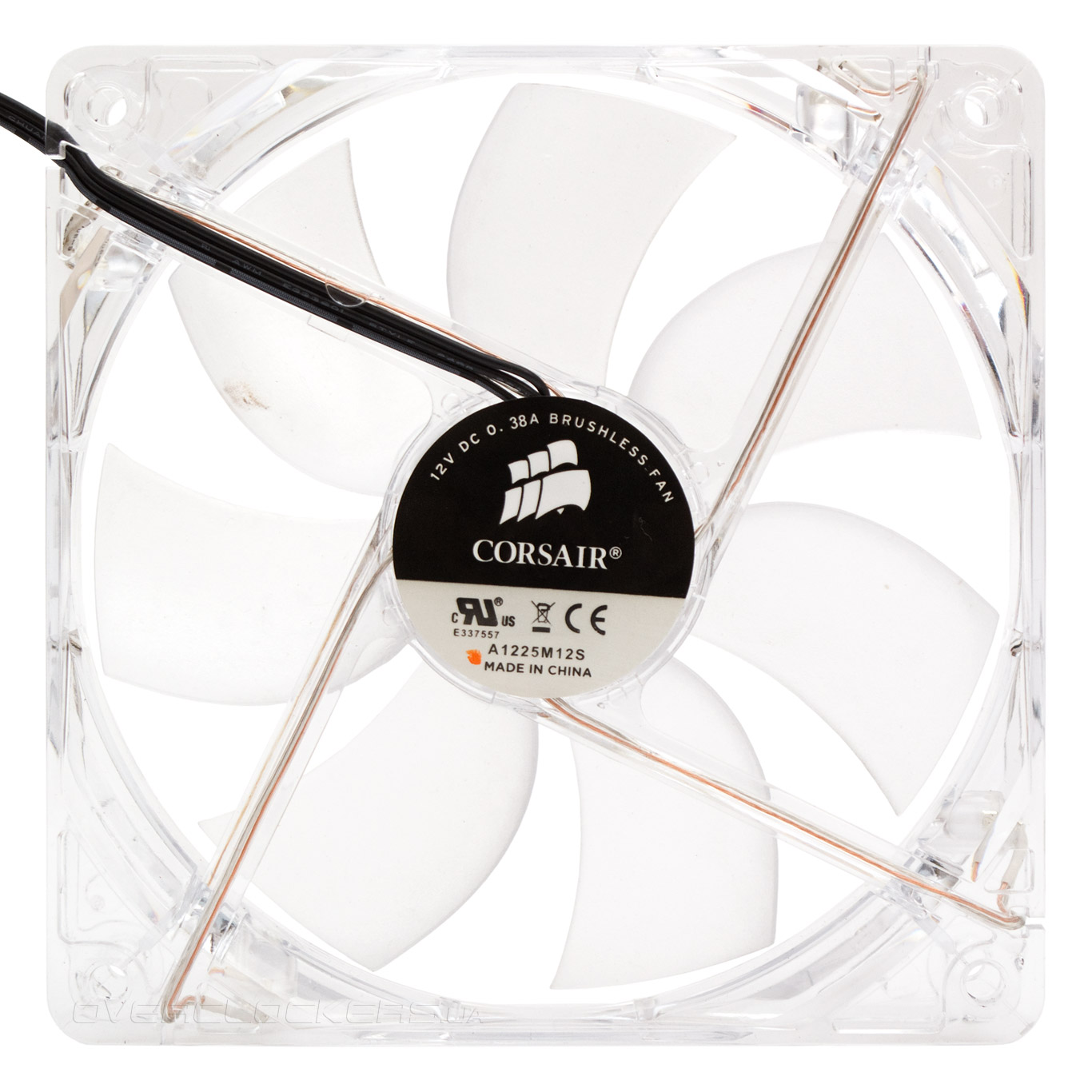

Два передних прозрачных вентилятора полностью идентичны по характеристикам черному пропеллеру с задней панели, за исключением оранжевой подсветки, поэтому детально на их описании задерживаться не будем.

Corsair Graphite 230T

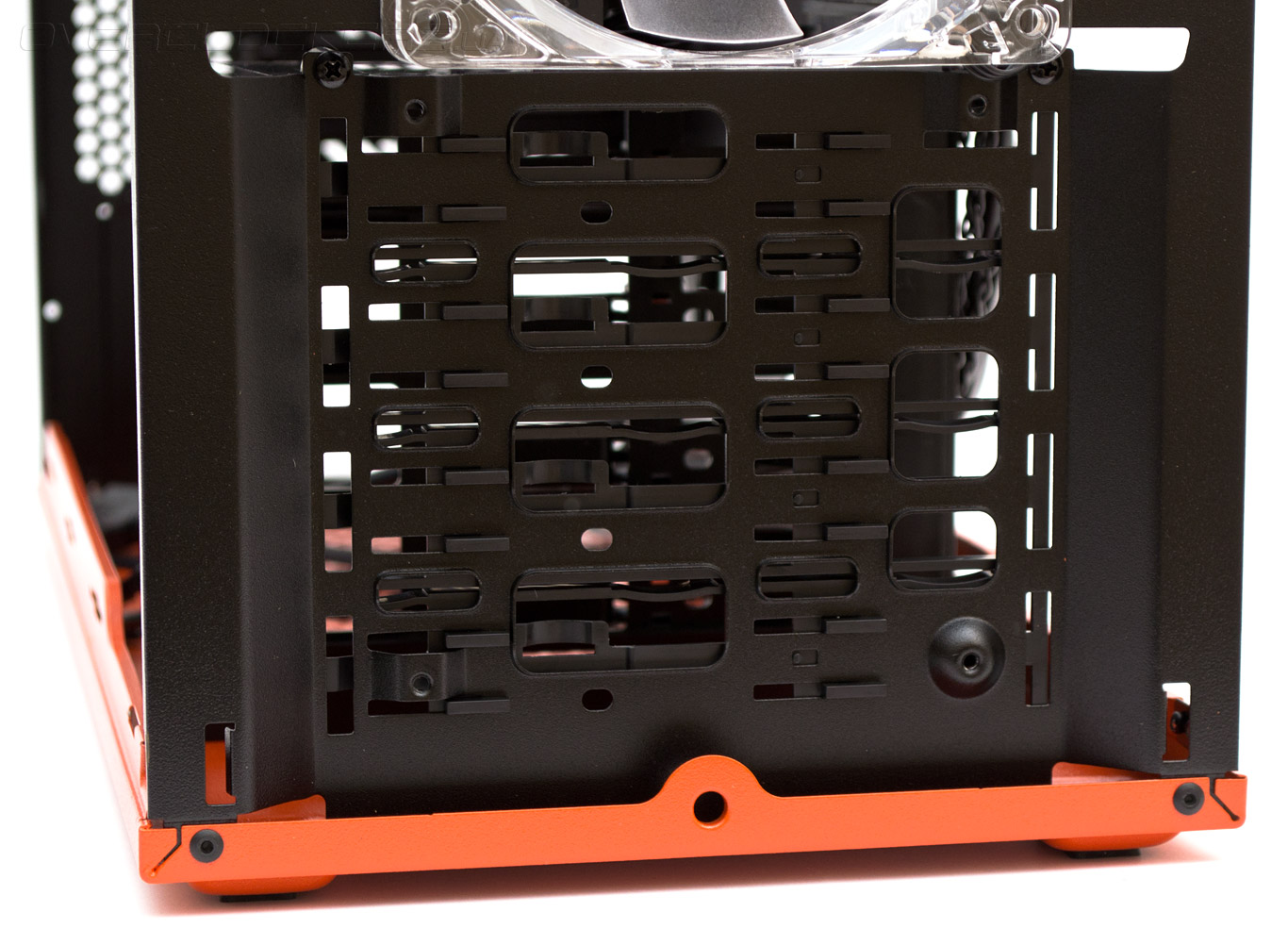

Взглянув на корзину для жестких дисков спереди, я засомневался, что вентилятор сможет ее продуть. Уж слишком много препятствий для движения воздуха. Однако тепловой тест развеял все мои сомнения.

Corsair Graphite 230T

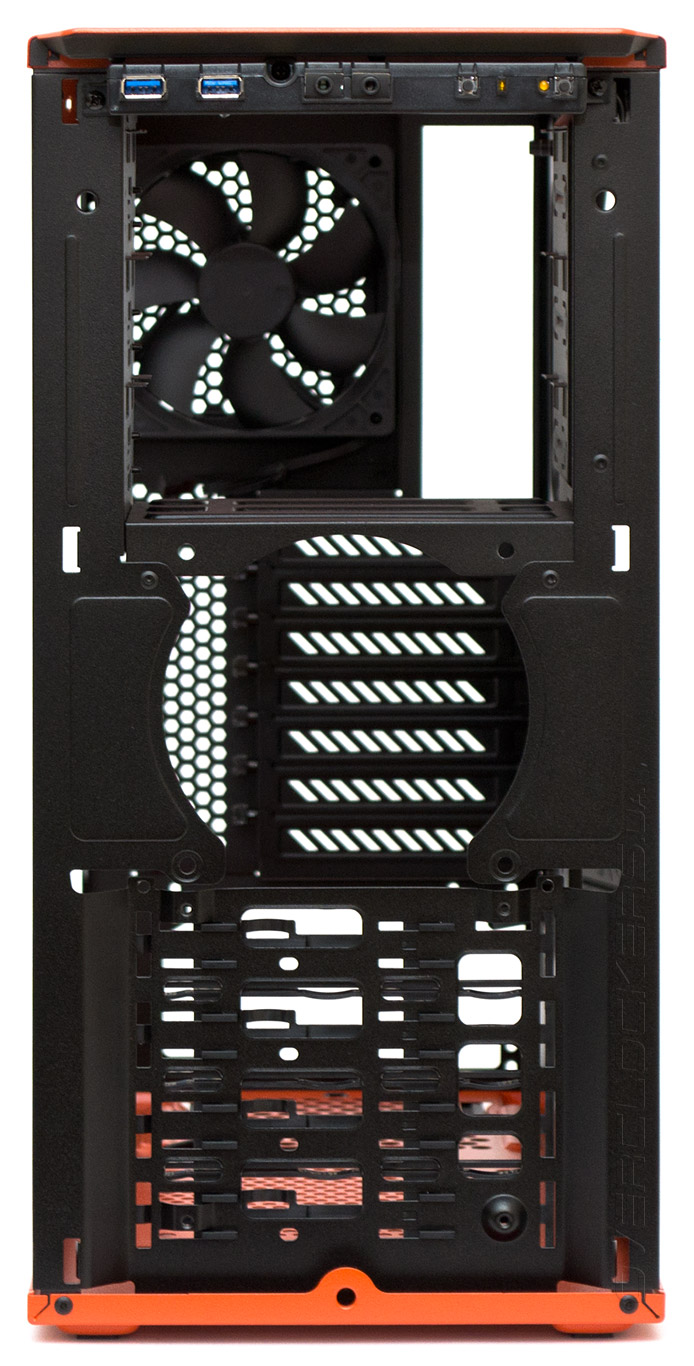

Так выглядит передняя панель без вентиляторов.

Corsair Graphite 230T

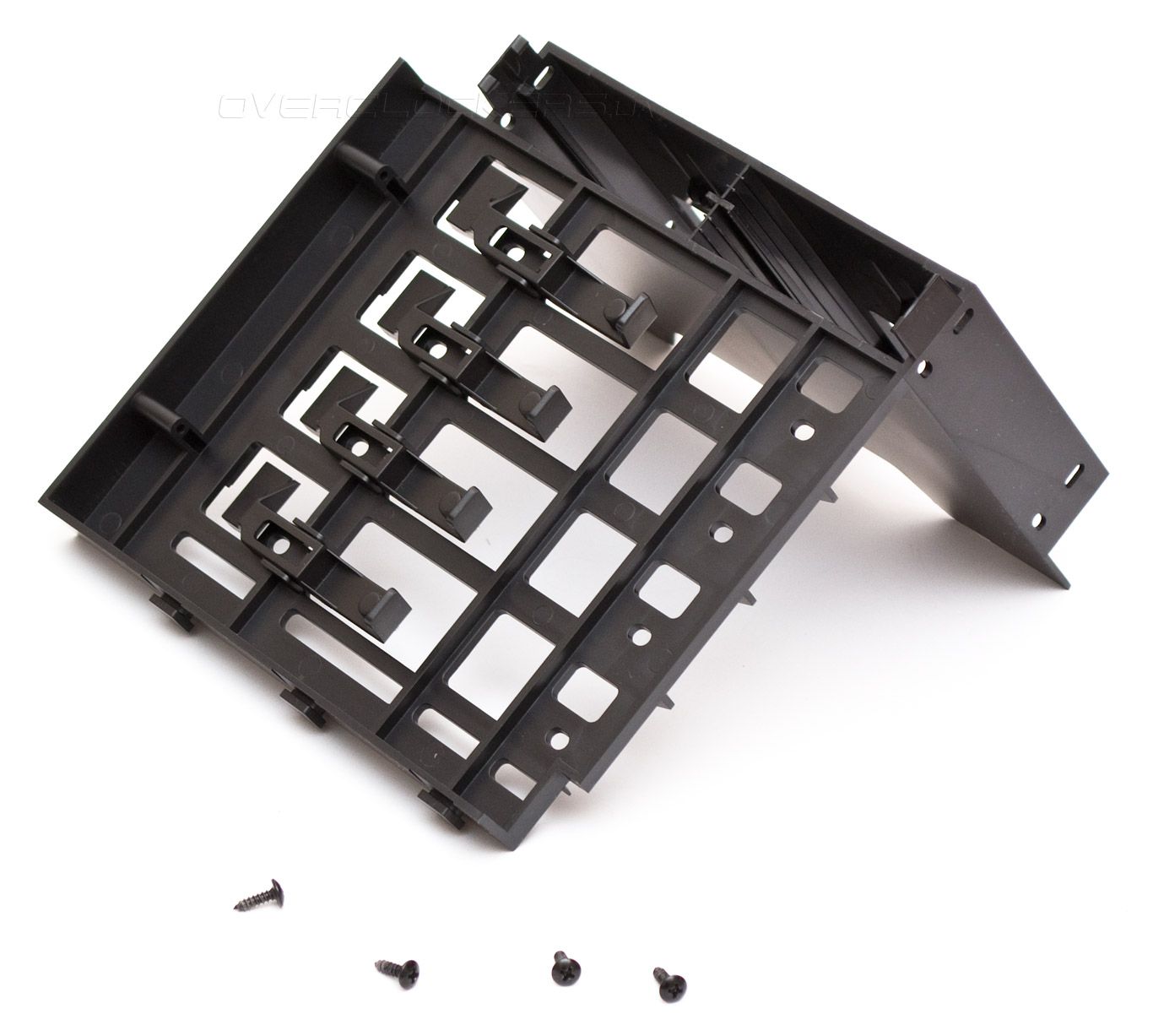

Пластиковую корзину накопителей можно демонтировать, выкрутив по два шурупа сбоку и спереди.

Corsair Graphite 230T

После демонтажа корзины мы останемся без посадочных мест для накопителей, но с возможностью установки видеокарт любой длины в любой слот. Двухсекционный радиатор сюда без кустарной доработки не поместится.

Corsair Graphite 230T

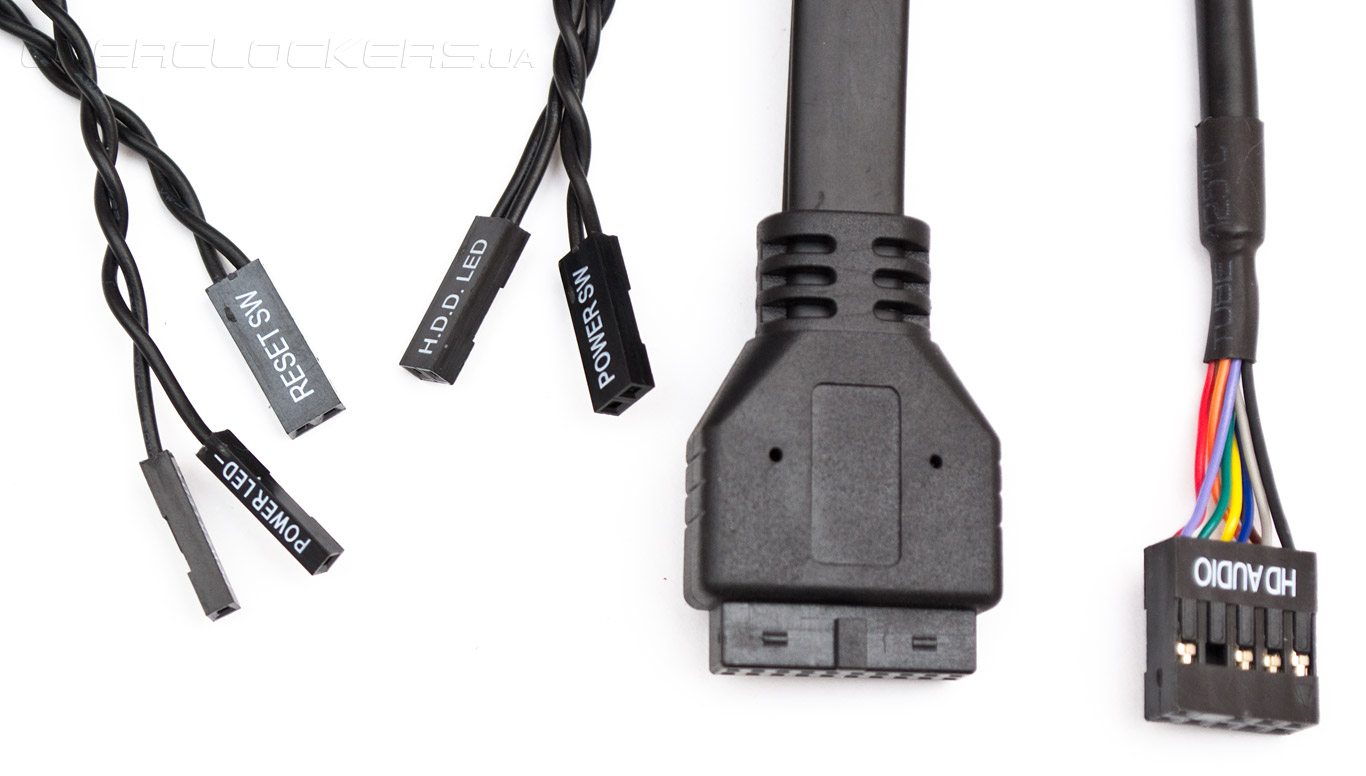

В набор проводов входит четыре кабеля от индикаторов работы ПК, активности дисков, запуска и перезагрузки, разъем для внутреннего подключения USB 3.0 и провод HD Audio. Приятно видеть, что все провода имеют изоляцию черного цвета и достаточную длину. Шлейф USB 3.0 сделан плоским, чем значительно облегчается его укладка. Переходников на USB 2.0 в комплекте нет.

Corsair Graphite 230T

Сборка

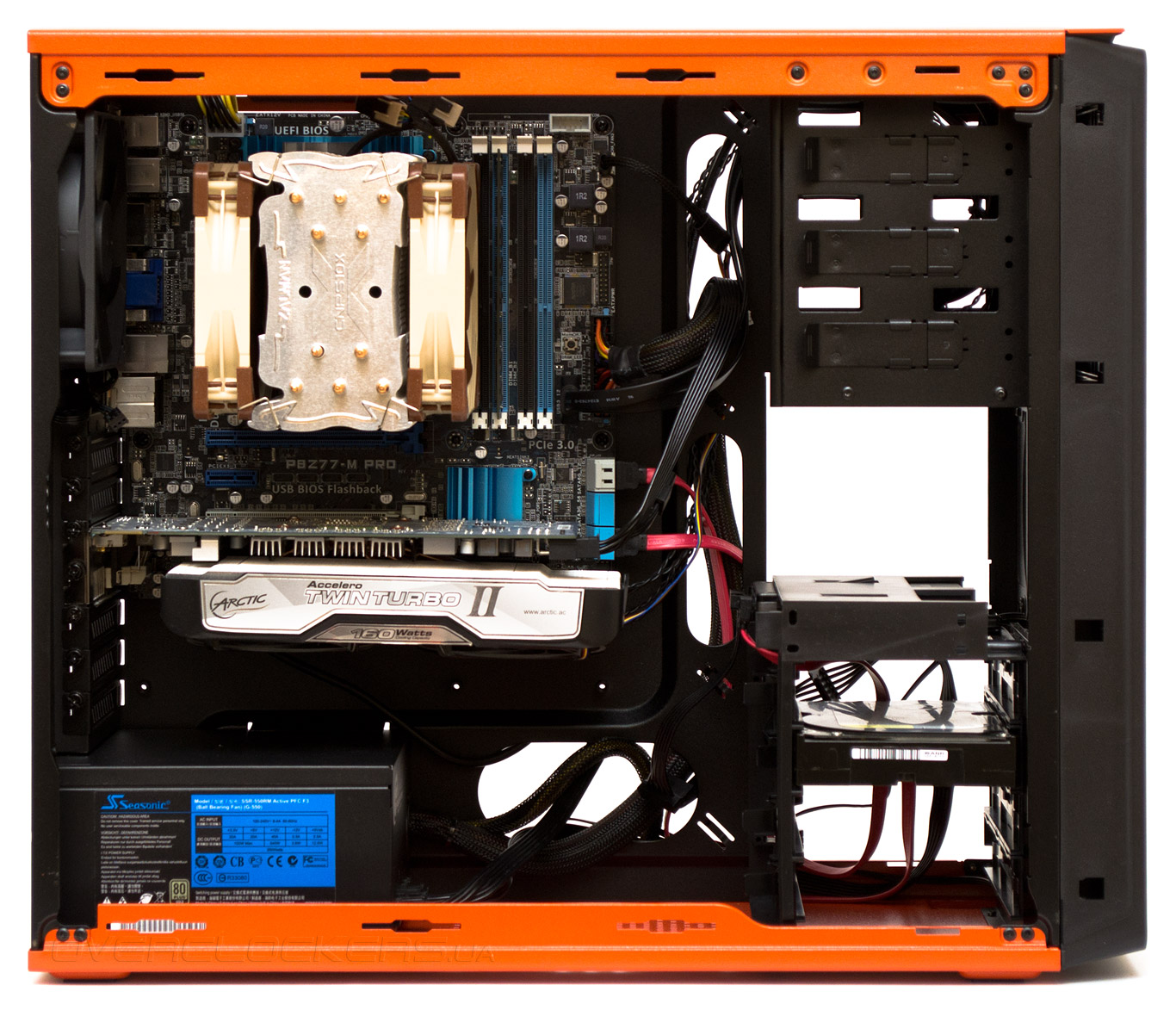

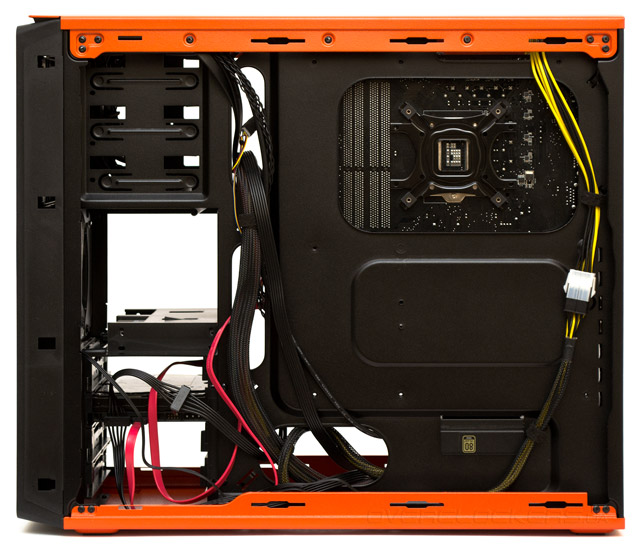

Сборка системы в Corsair Graphite 230T прошла просто и без осложнений. Единственное неудобство связно с небольшим запасом пространства в районе разъема питания процессора, подключать который лучше все-таки через переходник и заранее, до установки вентиляторов. Провода удалось разложить за поддоном материнской платы, однако нужно следить, чтобы они не накладывались друг на друга, иначе закрыть правую дверцу будет проблематично.

Corsair Graphite 230T

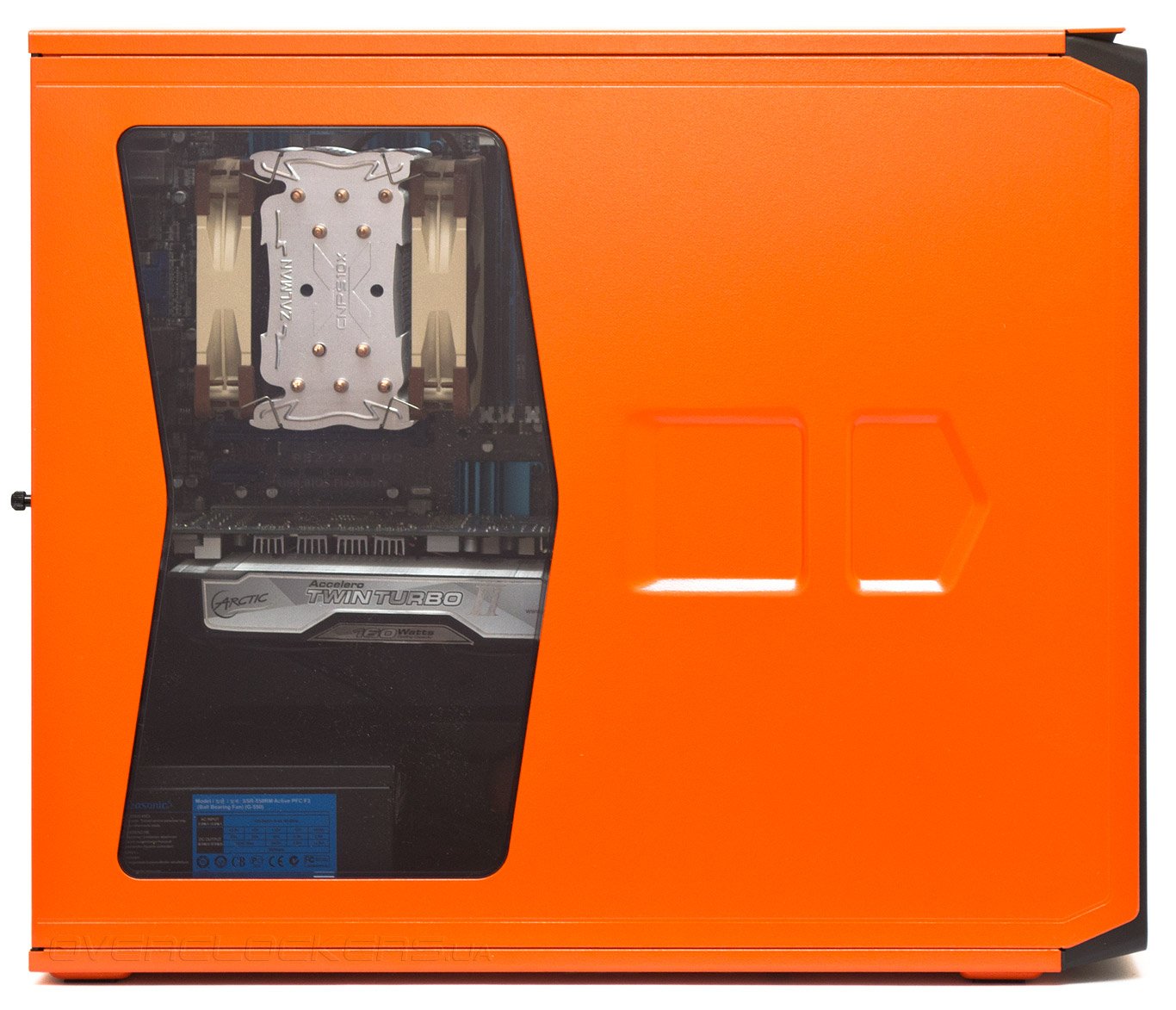

Окно установлено удачно и демонстрирует наиболее важные части системы, скрывая от взгляда лишние провода в передней части корпуса.

Corsair Graphite 230T

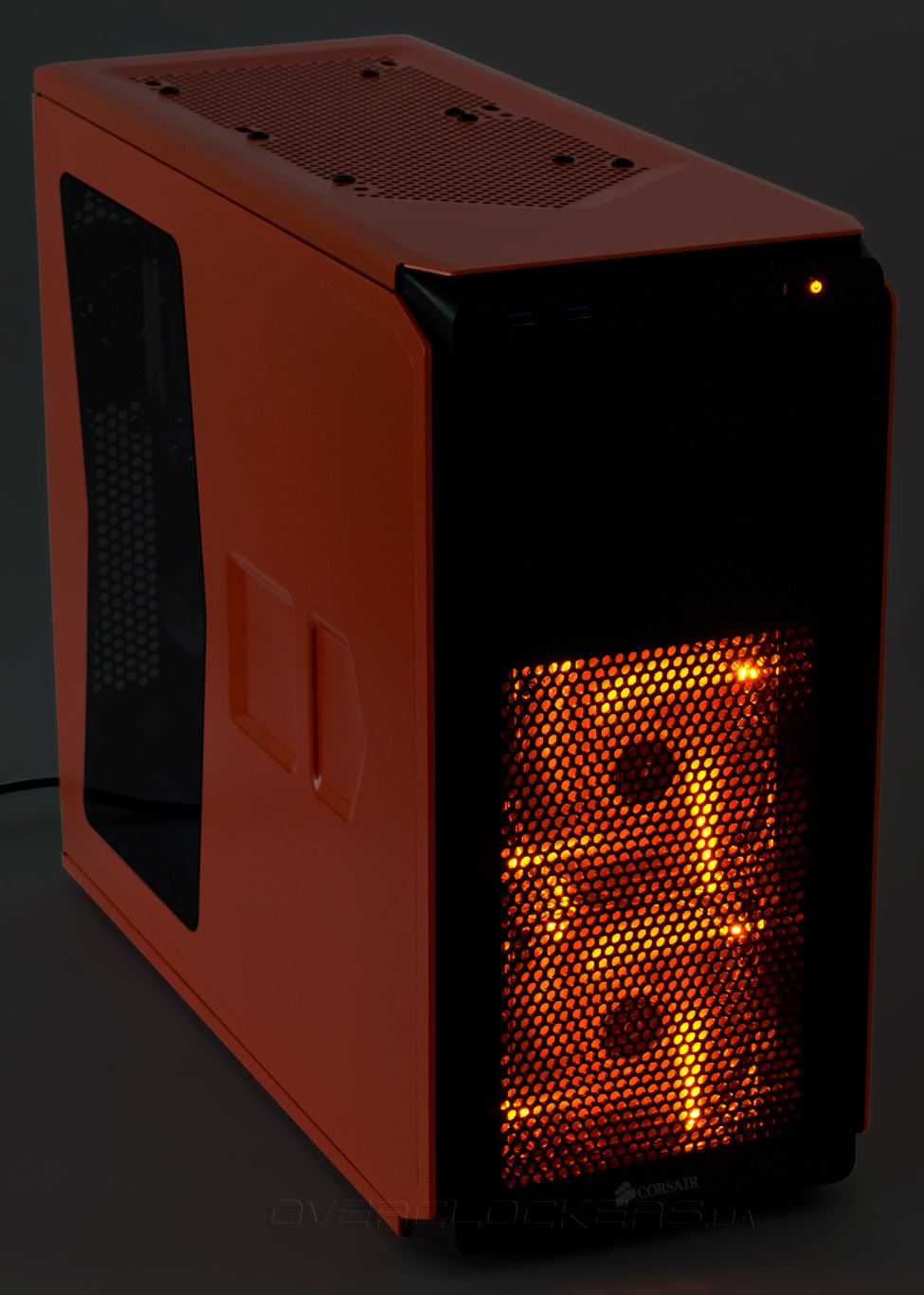

Но больше всего меня порадовала оранжевая подсветка вентиляторов и индикаторов на передней панели. Выглядит действительно красиво и эстетично.

Corsair Graphite 230T


Тестовый стенд

Для тестирования эффективности охлаждения компонентов в корпусе Corsair Graphite 230T использовалась следующая тестовая конфигурация:
  • процессор: Intel Core i7-2600K (3,4@4,5 ГГц, 1,352 В);
  • кулер: Zalman CNPS10X Performa + 2 x Noctua NF-F12 PWM;
  • материнская плата: ASUS P8Z77-M Pro (Intel Z77);
  • видеокарта: Gigabyte GV-R685OC-1GD + Arctic Cooling Accelero Twin Turbo II (AMD Radeon HD 6850);
  • память: Hynix HMT351U6BFR8C-H9 (1 x 4 ГБ, DDR3-2133 МГц, 11-13-12-28-1T, 1,5 В);
  • твердотельный накопитель: Crucial M4 CT064M4SSD2 (64 ГБ, SATA 6Gb/s);
  • жесткий диск: Western Digital WD2000JS-00MHB0 (200 ГБ, SATA 3Gb/s, 7200 об/мин);
  • блок питания: SeaSonic G550 Gold (SSR-550RM; 550 Вт);
  • контроллер вентиляторов: Scythe Kaze Master Pro KM03-BK;
  • дополнительный вентилятор: 1 х be quiet! Silent Wings 2 140mm;
  • термоинтерфейс: Noctua NT-H1.
Corsair Graphite 230T


Методика тестирования

Тепловая нагрузка создавалась с помощью одновременной работы стресс-тестов LinX 0.6.4 с 2048 МБ выделенной памяти и MSI Combustor 2.5 на протяжении 10 минут после стабилизации температуры. Нагрузка на жесткий диск производилась программой Crystal Disk Mark 3.0.1 х64. В конце цикла тестирования система работала 10 минут в холостом режиме для определения минимальных тепловых показателей. Температура окружающей среды равнялась 24 градусам Цельсия. Скорости вентиляторов процессорного кулера и видеокарты зафиксированы на максимальных оборотах. Пиковое энергопотребление системы составило 321 ватт. Тестирование проводилось в трех режимах:
  • 3 х 1200 об/мин — три предустановленных 120-мм вентилятора (два спереди на вдув и один сзади на выдув) выставлены на максимальную скорость;
  • 3 х 700 об/мин — три предустановленных 120-мм вентилятора (два спереди на вдув и один сзади на выдув) выставлены на скорость, при которой они сохраняют бесшумность;
  • 4 х 700 об/мин — три предустановленных 120-мм вентилятора (два спереди на вдув и один сзади на выдув) и один дополнительный 140-мм вентилятор (сзади сверху на выдув, be quiet! Silent Wings 2 140mm) выставлены на скорость, при которой они сохраняют бесшумность.

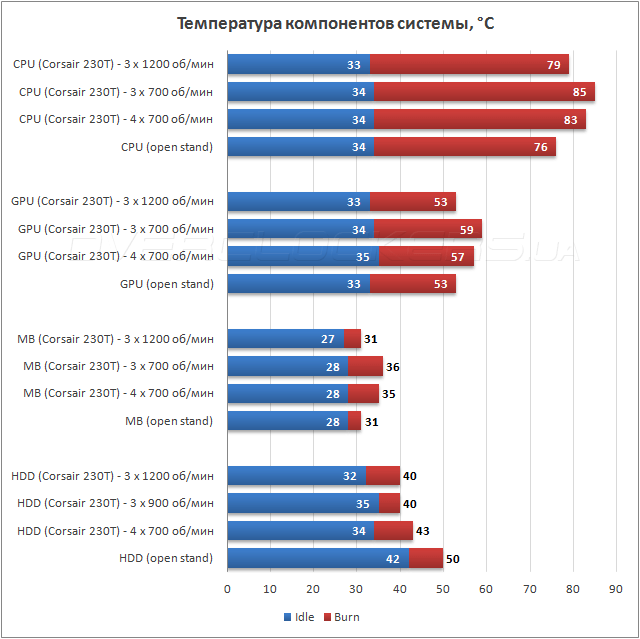

Результаты тестирования

Тестирование Corsair Graphite 230T

Предустановленные стоковые вентиляторы позволяют корпусу Corsair Graphite 230T показать отличный результат в охлаждении компонентов при скорости 1200 об/мин. Лишь в температуре процессора шасси уступает открытому стенду три градуса. Но со снижением скорости вентиляторов до бесшумных 700 об/мин показатели резко ухудшаются — на семь градусов для процессора, пять для видеокарты и столько же для материнской платы. Следовательно, корпус мало приспособлен для работы с тихоходными вентиляторами, в нем образуется застой воздуха. С другой стороны, напомню — подобный сценарий стрессовой нагрузки редко встречается в реальной жизни и систему охлаждения корпуса можно считать нормальной. Радует и то, насколько хорошо проветриваются в любом режиме работы жесткие диски.


Выводы

В Corsair Graphite 230T есть все, что требуется от современного бюджетного шасси, изготовленного с учетом последних тенденций рынка компонентов для ПК. В него поместится любая одиночная видеокарта, совместимые со стандартом АТХ материнская плата и блок питания. Можно не особо ограничивать себя в выборе охлаждения для процессора. Система вентиляции корпуса включает три предустановленных вентилятора с приличным соотношением производительности и шума. А возможности установки четырех накопителей формата 2,5″ и 3,5″ вполне хватит для любых сценариев домашнего использования. В отношении дизайна корпус находится на голову впереди своих одноклассников. Компании удалось сохранить строгие классические линии в рамках Hi-Tech концепции, в сочетании с более чем удачно подобранной гаммой цветов. Кроме того, шасси весьма удобно в сборке и разборке.

Упоминать про недостатки не хочется, но они есть. Прежде всего это очень тонкий металл, который можно легко погнуть при неосторожном обращении, слишком низкие ножки и отсутствие пылевого фильтра для вентилятора на нижней панели. Наблюдаются и некоторые дефекты покраски, в частности, в местах стыков деталей. Да и рекомендованная стоимость в 80 долларов США (70 долларов за версию без окна) выглядит слегка завышенной в условиях жесткой конкуренции в данном ценовом диапазоне.

Выпустив Graphite 230T и его близнеца из линейки Carbide — 200R, компания Corsair отправилась искать счастье в бюджетном сегменте рынка, который, как показывает практика, остается востребованным, несмотря на любые экономические передряги.
