Обзор корпуса Cooler Master Silencio 652

Современная история «тихих» корпусов от Cooler Master началась с модели под названием Sileo 500. Это был закрытый корпус с верхним расположением блока питания и боковыми панелями, покрытыми слоем шумоизоляции. Затем, спустя некоторый промежуток времени, появилось обновление в виде CM Silencio 550 — интересная, но достаточно слабая в плане охлаждения модель. Потом был выпущен бюджетный Silencio 450 и шасси под номером 650 (конструктивно улучшенная в плане системы охлаждения версия Silencio 550). Затем увидел свет Silencio 352, корпус под платы MicroATX. Предмет данного обзора — шасси Silencio 652, является самой свежей моделью в линейке. Его конструкция, по большому счету, это полная копия недавно рассмотренного нами СМ 690 III в новом пластиковом обвесе и со слегка измененной функциональностью. С 650-й или 550-й моделями корпус имеет очень мало общего и, на первый взгляд, создан чтобы исправить главный недостаток серии Silencio — слабое охлаждение компонентов. Посмотрим, насколько это получилось, но сначала изучим особенности его экстерьера и интерьера.

Cooler Master Silencio 652


Характеристики

Модель Cooler Master Silencio 652
Тип корпуса Midi-Tower
Размеры, мм 508 (В) x 220 (Ш) x 507 (Г)
Материал Сталь, ABS пластик
Вес, кг 10,4
Цвет Черный
Форм-фактор ATX / MicroATX / Mini-ITX
Устройства 5,25″ 3
Устройства 3,5″ внешние
Устройства 3,5″ / 2,5″ внутренние 9 / 10 (максимум для каждого типа накопителей)
Поддерживаемое количество карт расширения 7 + 1
Вентиляторы передние — 2 х 120 / 140 мм или 1 х 180 мм (установлен)
верхние — 2 х 120 / 140 мм или 1 х 180 / 200 мм (опционально)
нижние — 1 х 120 / 180 мм (опционально)
боковые — 1 х 180 мм (опционально)
внутренние — 1 х 120 мм (опционально)
задние — 1 х 120 мм (установлен)
Интерфейсные разъемы 2 x USB 2.0, 2 x USB 3.0, микрофонный вход и выход на наушники, картридер SD
Прочее Пылевые фильтры, шумоизолирующее покрытие боковых панелей


Упаковка и комплект поставки

Красивая упаковка корпуса выполнена в классическом для компании Cooler Master стиле — сочетании белого и фиолетового цветов. Вся информация о шасси подробно изложена на бортах и тыльной стороне коробки. Защитой от повреждений выступают два пенопластовых демпфера и пластиковый кулек, а все маркие поверхности корпуса затянуты пленками.

Cooler Master Silencio 652

Количеству мелких деталей, поставляющихся в комплекте с шасси, можно только позавидовать. Помимо подробной инструкции по сборке сюда входят:
  • две салазки переходника с 5,25″ отсека на 3,5″;
  • десяток кабельных стяжек;
  • диагностический динамик;
  • петля для навесного замка;
  • четыре винта для блока питания;
  • удлинитель-распорка для корзины жестких дисков;
  • восемь шурупов для вентиляторов;
  • семь винтов для фиксации салазок жестких дисков;
  • 12 винтов для устройств 5,25″;
  • 12 антивибрационных прокладок для дисков формата 2,5″;
  • восемь длинных винтов для крепления вентиляторов;
  • четыре шурупа с крупной шляпкой для монтажа бокового вентилятора;
  • 12 винтов для материнской платы;
  • 28 тонких винтиков для накопителей формата 2,5″;
  • 12 винтов для крепления прокладок к 2,5″ дискам;
  • девять винтиков для фиксации петли навесного замка и 3,5″ дисков;
  • десять стоек материнской платы и переходник под отвертку для их монтажа.
Cooler Master Silencio 652


Внешний вид

Дизайн Cooler Master Silencio 652 выдержан в стиле строгой и монолитной черной коробки. Сочетание цвета пластиковых и металлических деталей подобрано неплохо, но глянцевые вставки на передней и верхней панелях смотрятся не очень уместно на фоне общей матовой расцветки.

Cooler Master Silencio 652

Фронтальная панель визуально разделена на две части. Большая часть, на которую нанесен логотип Cooler Master, является открывающейся влево пластмассовой дверцей. Она выступает на 6 мм вперед относительно уровня основной части передней панели, от которой в закрытом состоянии видна только тонкая полоска (глянцевая по внутренней окантовке) сверху и справа. Таким образом, создается интересный визуальный эффект, как будто там находится воздухозаборное отверстие. Но отверстий спереди нет и когда дверца закрыта, фронтальная панель не проницаема для воздуха.

Cooler Master Silencio 652

На правой кромке, в верхней половине передней панели, расположены незаметные кнопки включения (со встроенным индикатором питания) и перезагрузки ПК, под которыми находится индикатор активности накопителей. Оба светодиода синие и имеют очень интенсивное свечение.

Cooler Master Silencio 652

Изнутри передняя дверца подбита слоем плотного поролона, в закрытом положении ее удерживают два мощных магнита. На основной части фронтальной панели вверху находятся три заглушки отсеков 5,25″. Под ними — съемная решетка, закрывающая доступ к передним вентиляторам. Решетки и заглушки сделаны в виде слегка приплюснутых сот, за которыми установлена более мелкая металлическая сетка, перфорированная круглыми отверстиями. Дверца прилегает к панели вплотную, никаких устройств 5,25″ с выступающими частями установить не получится.

Cooler Master Silencio 652

Решетка легко снимается для очистки. За ней видим предустановленный 180-мм вентилятор.

Cooler Master Silencio 652

Металлический фильтр способен задерживать только крупную пыль. Зато он тоже легко снимается.

Cooler Master Silencio 652

Правая боковая панель корпуса сплошная. Если постучать по ней, звук получается сильно приглушенным, что говорит о достаточной прочности металла и приличном слое шумоизоляционного материала внутри. На пластиковом торце передней панели есть множество вентиляционных отверстий, суммарной площадью 23 см². Если прибавить сюда аналогичные отверстия с другой стороны (28 см²), получится не очень большое вентиляционное сечение. Потому что, к примеру, поперечное сечение 120-мм вентилятора составляет 113 см2. Не сложно догадаться, насколько ограничен поток воздуха при закрытой дверце.

Cooler Master Silencio 652

На левой боковой панели есть отверстие для вентилятора, закрытое пластмассовой заглушкой. Интересно, что в передней ее части все равно остается небольшая щель, куда может попадать воздух и пыль.

Cooler Master Silencio 652

Шумоизоляции на заглушке нет. На металлической решетке предусмотрены посадочные места для 180-мм вентилятора (квадрат с гранями 154 мм по центру отверстий), снабженные резиновыми гасителями вибрации.

Cooler Master Silencio 652

Обе дверцы сделаны из достаточно толстого металла, подбиты слоем качественной шумоизоляции и имеют хорошие ребра, благодаря которым поперечная жесткость получается просто отличной, что очень позитивно сказывается на удобстве монтажа. Обе имеют ручки и удерживаются на месте двумя винтами с накатанной головкой.

Cooler Master Silencio 652

Верхняя панель повторяет по дизайну переднюю. В ее фронтальной части находятся вертикально расположенные внешние порты, среди которых есть два USB 3.0, два USB 2.0, два 3,5-мм аудиовыхода и разъем считывателя карт типа SD. Большую часть панели занимает съемная пластиковая крышка, окантованная глянцевой вставкой, которая просто великолепно собирает пыль и отпечатки пальцев.

Cooler Master Silencio 652

Если снять пластиковую крышку, под ней обнаружится пластиковая решетка с металлическим фильтром, аналогичная той, что есть на передней панели. Поскольку крышка прилегает к решетке вплотную, можно сделать вывод, что корпус можно использовать в двух вариантах. Первый — со сниженным уровнем шума, когда крышка на месте, второй — с улучшенным охлаждением, когда крышка снята и воздух беспрепятственно выходит через решетку.

Cooler Master Silencio 652

Специально для второго варианта (решетку тоже можно легко снять, сдвинув назад) предусмотрена возможность установки под верхнюю панель двух 120- или 140-мм пропеллеров или одного 180- или даже 200-мм.

Cooler Master Silencio 652

Так выглядит крышка и решетка. Сидят на месте они не очень плотно, что может создавать дополнительные паразитные шумы в случае вибрации шасси.

Cooler Master Silencio 652

Задняя панель предполагает возможность установки одного 120-мм вентилятора и имеет семь слотов расширения PCI, плюс один дополнительный, расположенный вертикально. Все слоты закрыты вентилируемыми многоразовыми заглушками, а шторка вертикального слота удерживается винтом с накатанной головкой. Есть и три прорезиненных отверстия для вывода наружу шлангов СВО. Два имеют диаметр в 26 мм и одно — 16 мм.

Cooler Master Silencio 652

Блок питания можно устанавливать как вентилятором вниз, так и вверх. От попадания пыли он закрыт качественным легкосъемным фильтром.

Cooler Master Silencio 652

Нижняя панель корпуса перфорированная, но все отверстия закрыты хорошими пылевыми фильтрами.

Cooler Master Silencio 652

В Silencio 652 исправили ошибку, отмеченную нами в СМ 690 III и сделали фильтры раздельными, что гораздо удобнее в использовании. Крупный фильтр посередине извлекается по направление влево, а фильтр блока питания — назад.

Cooler Master Silencio 652

Так выглядит нижняя панель корпуса без фильтров. Как видим, посередине есть много разнообразных вариантов посадочных отверстий, о назначении которых будет рассказано чуть позже.

Cooler Master Silencio 652

Ножки корпуса пластиковые, высотой 26 мм. Снизу к ним приклеены резиновые накладки, благодаря которым шасси имеет хорошее сцепление с поверхностью.

Cooler Master Silencio 652

Внутреннее устройство

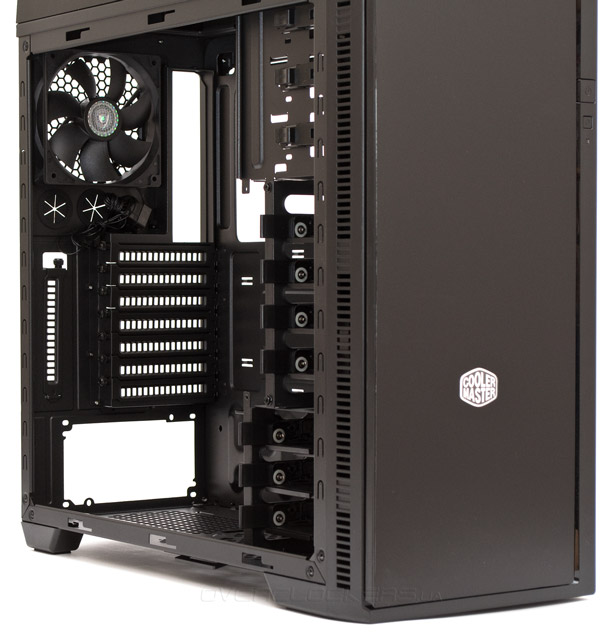

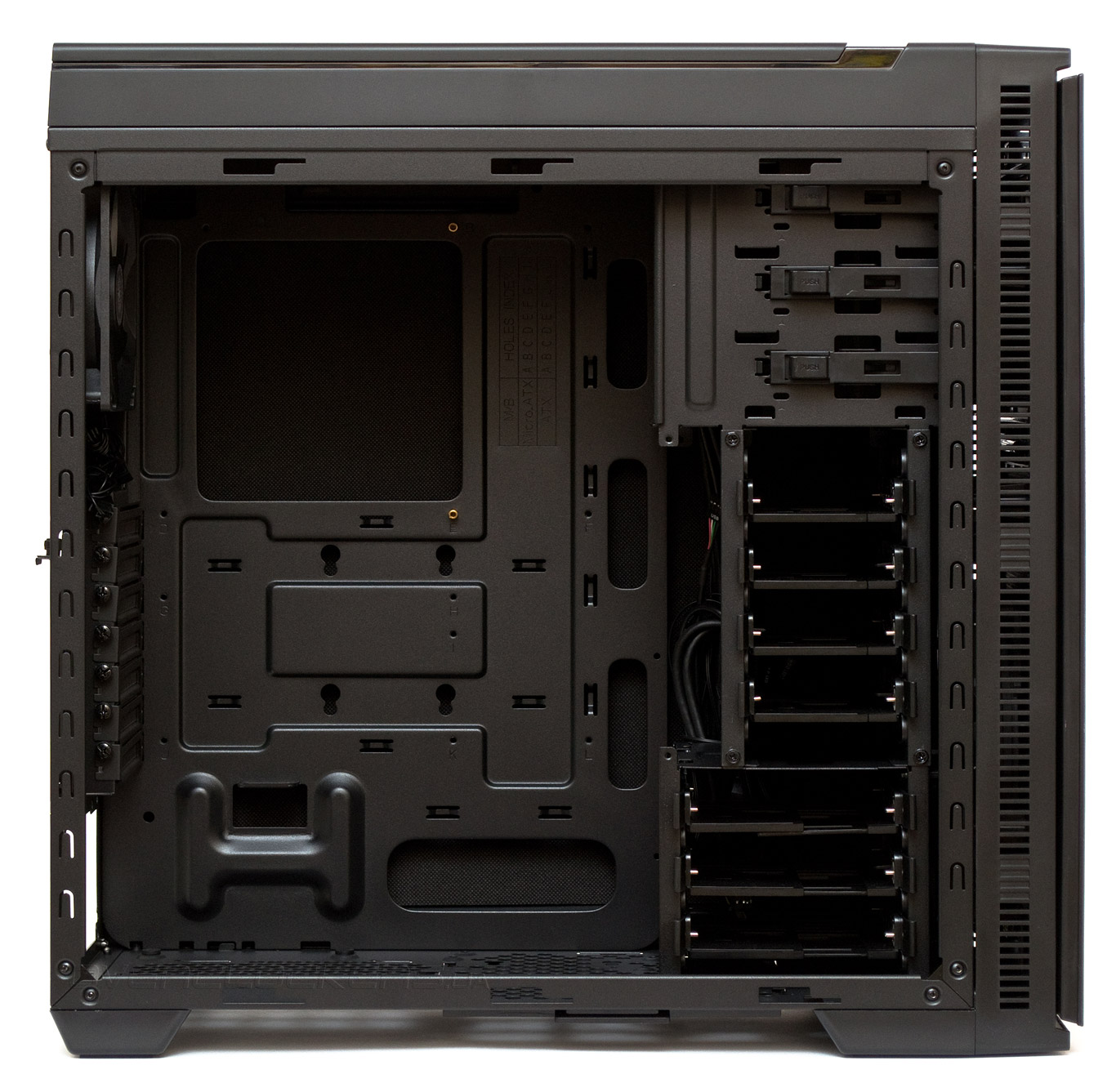

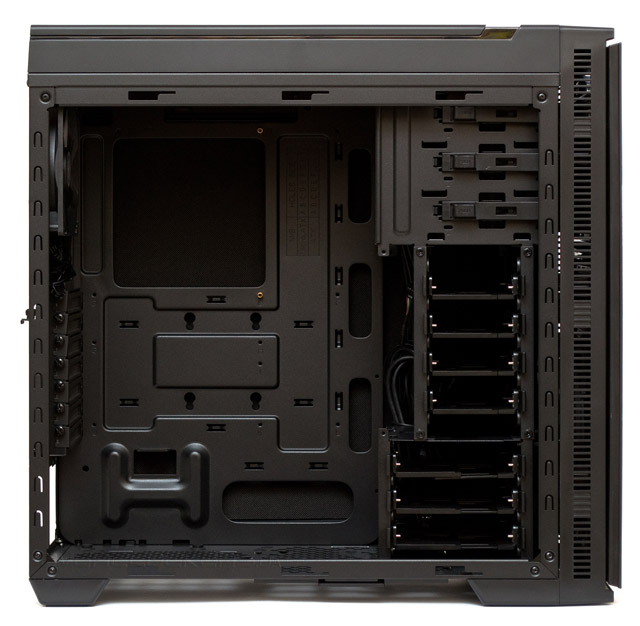

Cooler Master Silencio 652 поддерживает установку материнских плат формата ATX, MicroATX и Mini-ITX. Допустимая высота процессорного кулера составляет 168 мм. Максимальная длина плат расширения, напротив слотов с первого по шестой, может составлять 423 мм со снятыми корзинами накопителей, 300 мм с корзинами формата 2,5″ или 280 мм, если все корзины установлены под формат 3,5″.

Cooler Master Silencio 652

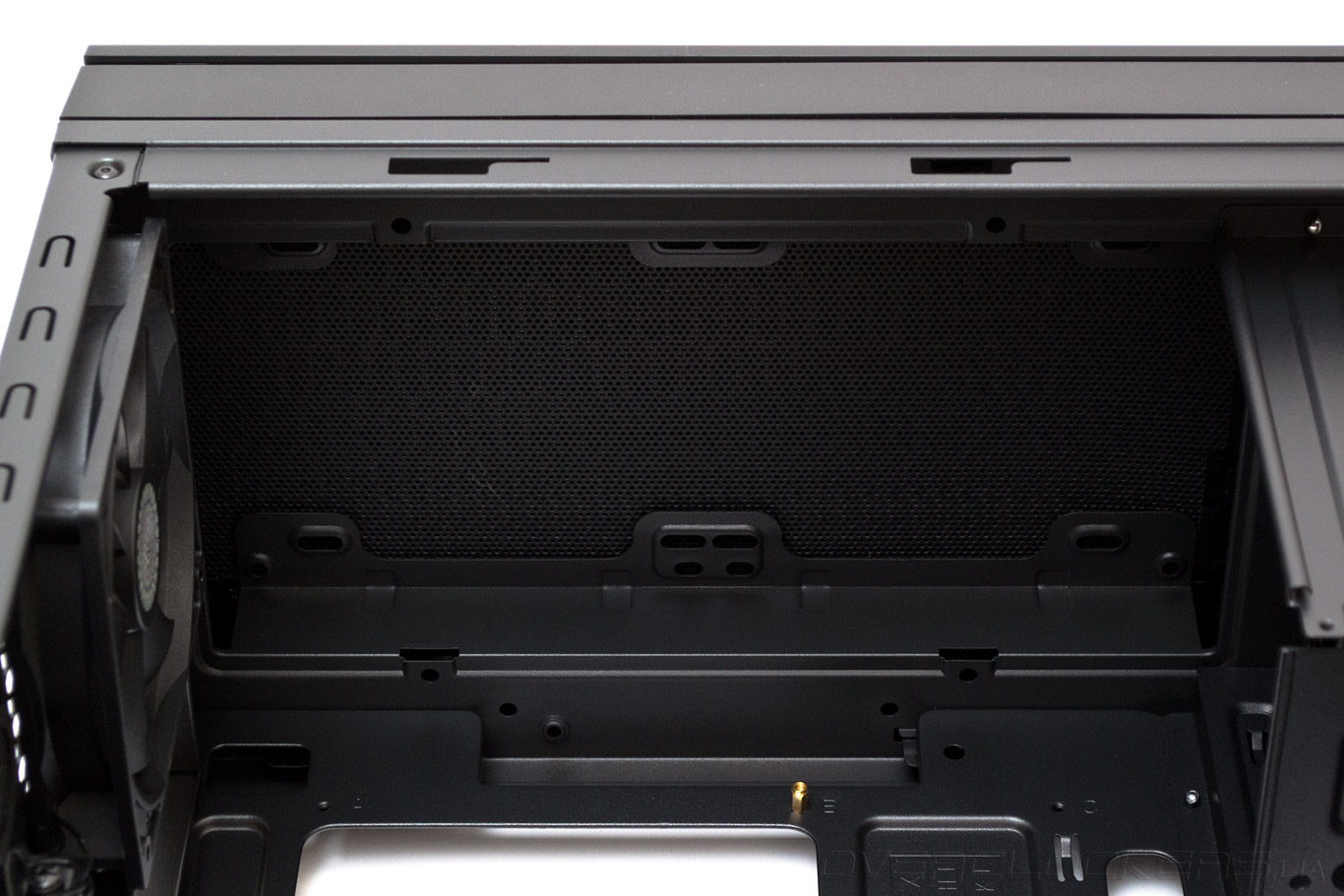

Расстояние от верхней панели до кромки самой материнской платы составляет 65 мм. Сюда можно установить по два 120- или 140-мм вентилятора или один 180- или 200-мм пропеллер, правда, в последнем случае он будет нависать над материнской платой вплотную. Как видим, здесь есть возможность штатного размещения 240-мм радиатора СВО толщиной до 40 мм.

Cooler Master Silencio 652

На задней панели предустановлен на вытяжку 120-мм вентилятор. Все заглушки слотов расширения фиксируются винтами с накатанной головкой.

Cooler Master Silencio 652

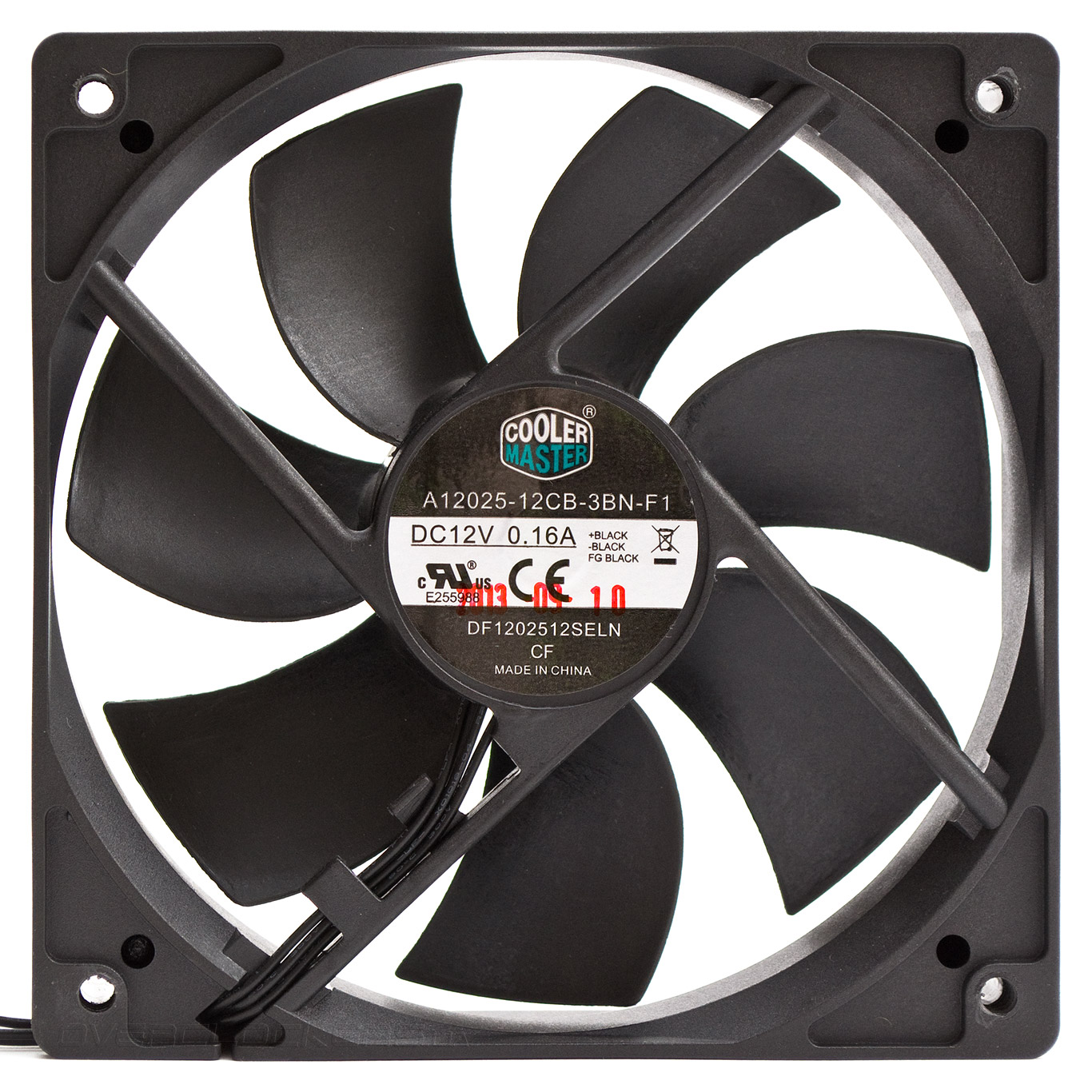

Вентилятор имеет шнур длиной 300 мм и трехконтактное подключение, к которому присоединен переходник на разъем типа «молекс». Стартовая скорость — 300 об/мин при 4 В. Двигатель и подшипник производят жужжание и потрескивание во всем диапазоне оборотов, хотя слышно его лишь вблизи и, в целом, вентилятор достаточно тихий. Максимальная скорость составляет 1200 об/мин. Электрические характеристики и маркировка видны на фотографии.

Cooler Master Silencio 652

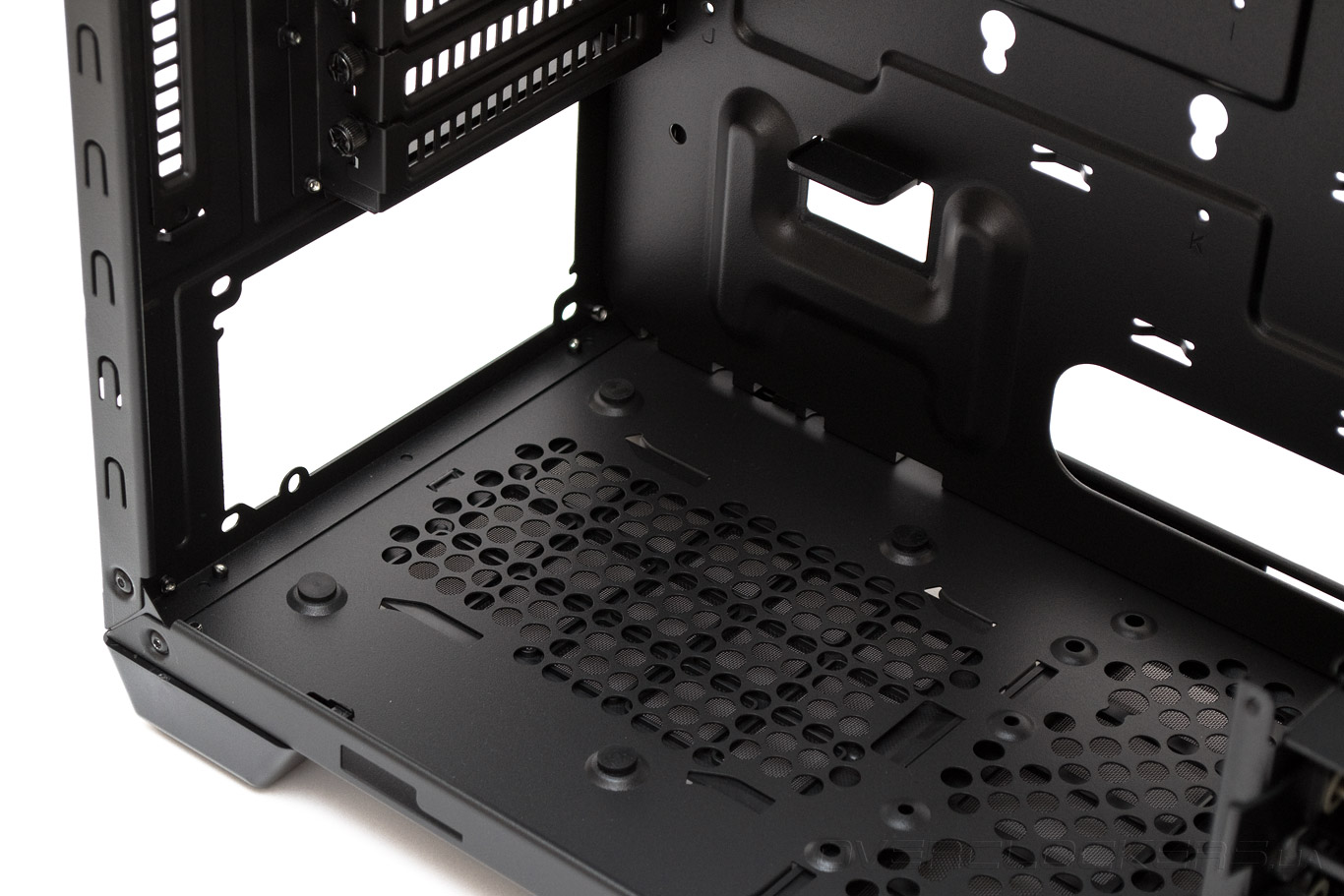

Для блока питания на дне корпуса есть четыре виброизолирующие резиновые прокладки. Максимальная длина БП в случае установки дополнительного 120-мм вентилятора внизу составит 180 мм. Если используется БП с модульным подключением кабелей, лучше ограничиться длиной не более 160 мм.

Cooler Master Silencio 652

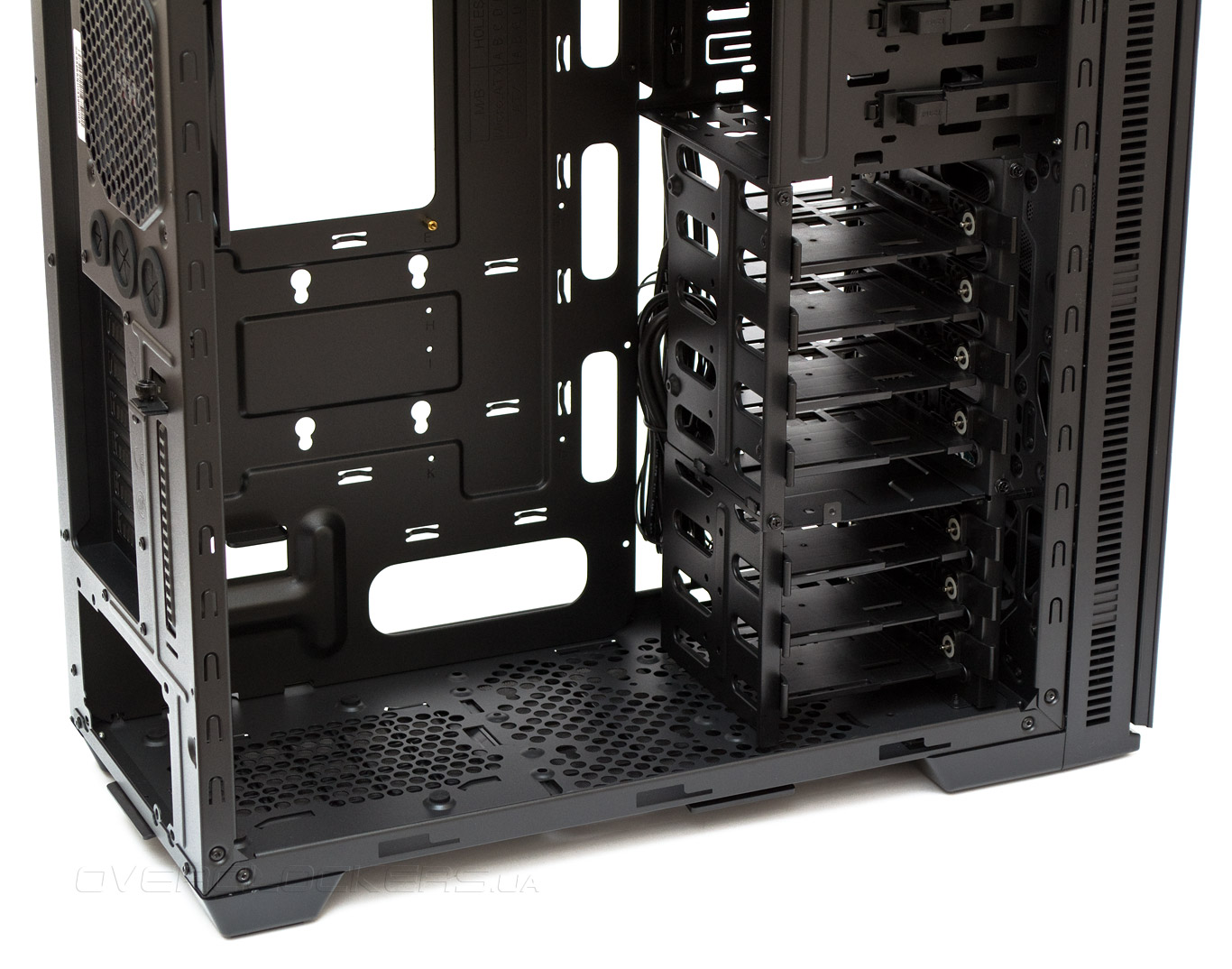

Как и в СМ 690 III здесь применены модульные корзины накопителей. Средняя стойка поддерживает до четырех дисков и может изменяться по размеру под 2,5″ и 3,5″ вариант. Либо ее можно совсем снять. Нижняя цельная корзина вмещает до трех накопителей и ее тоже можно передвинуть или снять.

Cooler Master Silencio 652

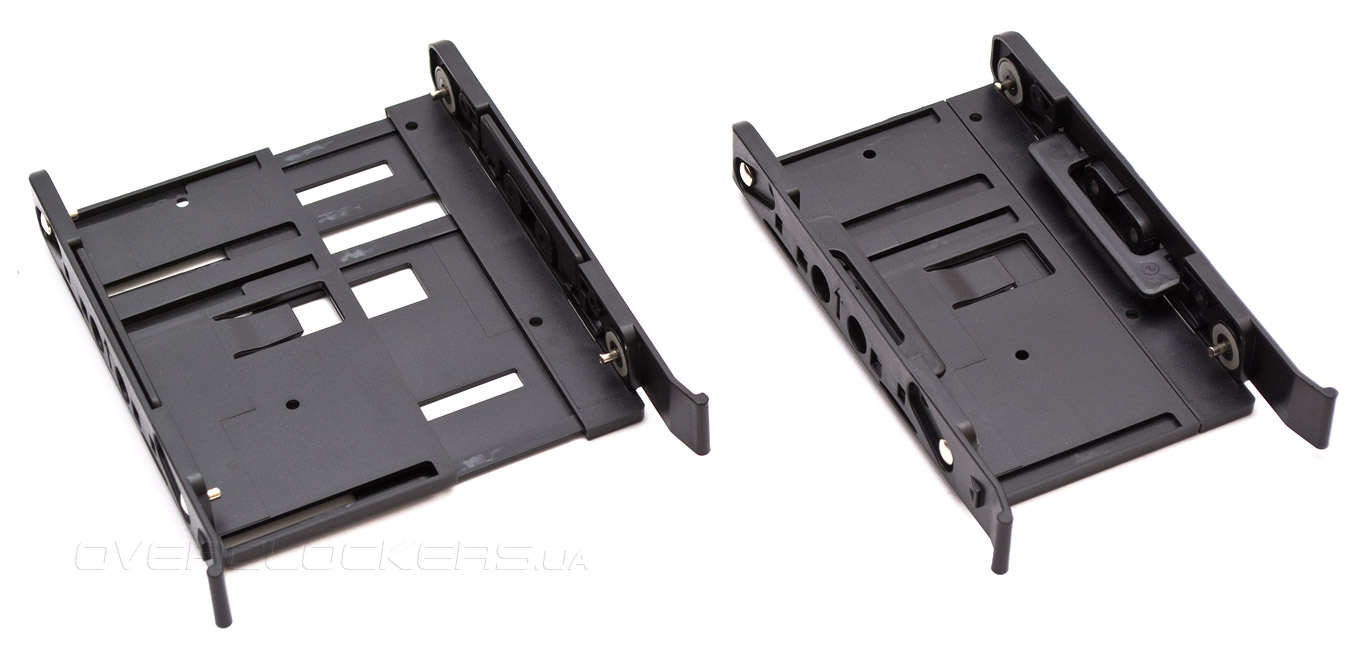

Салазки накопителей модульные, их можно растягивать для установки 3,5″ дисков или сужать для 2,5″. Жесткие диски формата 3,5″ устанавливаются без инструментов и имеют виброизоляцию на штырьках крепления. Диски 2,5″ придется прикручивать винтами сбоку либо снизу.

Cooler Master Silencio 652

Средняя корзина накопителей занимает место напротив слотов расширения с первого по шестой. Для изменения ее ширины достаточно выкрутить три винта и передвинуть соответствующую стенку. Если все корзины выставлены в положение 3,5″, максимальная длина видеоадаптера составит 280 мм. Если же в положении 2,5″ — для плат расширения остается 300 мм. Кроме того, к съемной стенке можно прикрутить 120-мм вентилятор, улучшив продув корзины и обдув видеокарты.

Cooler Master Silencio 652

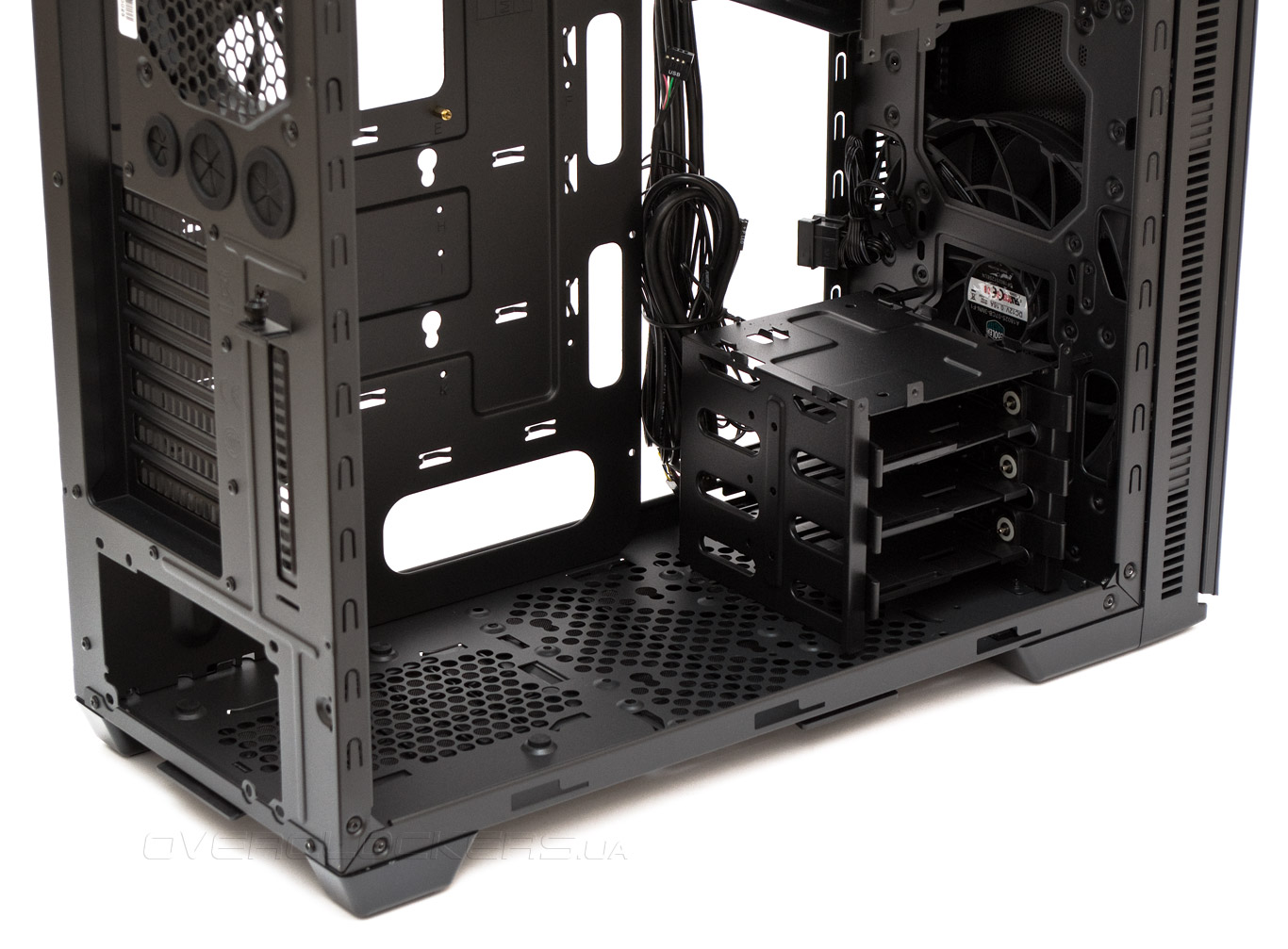

Если стенки средней корзины демонтировать, в слоты с первого по шестой можно установить платы расширения длиной до 423 мм. При этом, препятствий для воздушных потоков внутри корпуса становится значительно меньше, улучшается качество охлаждения и уменьшается шум.

Cooler Master Silencio 652

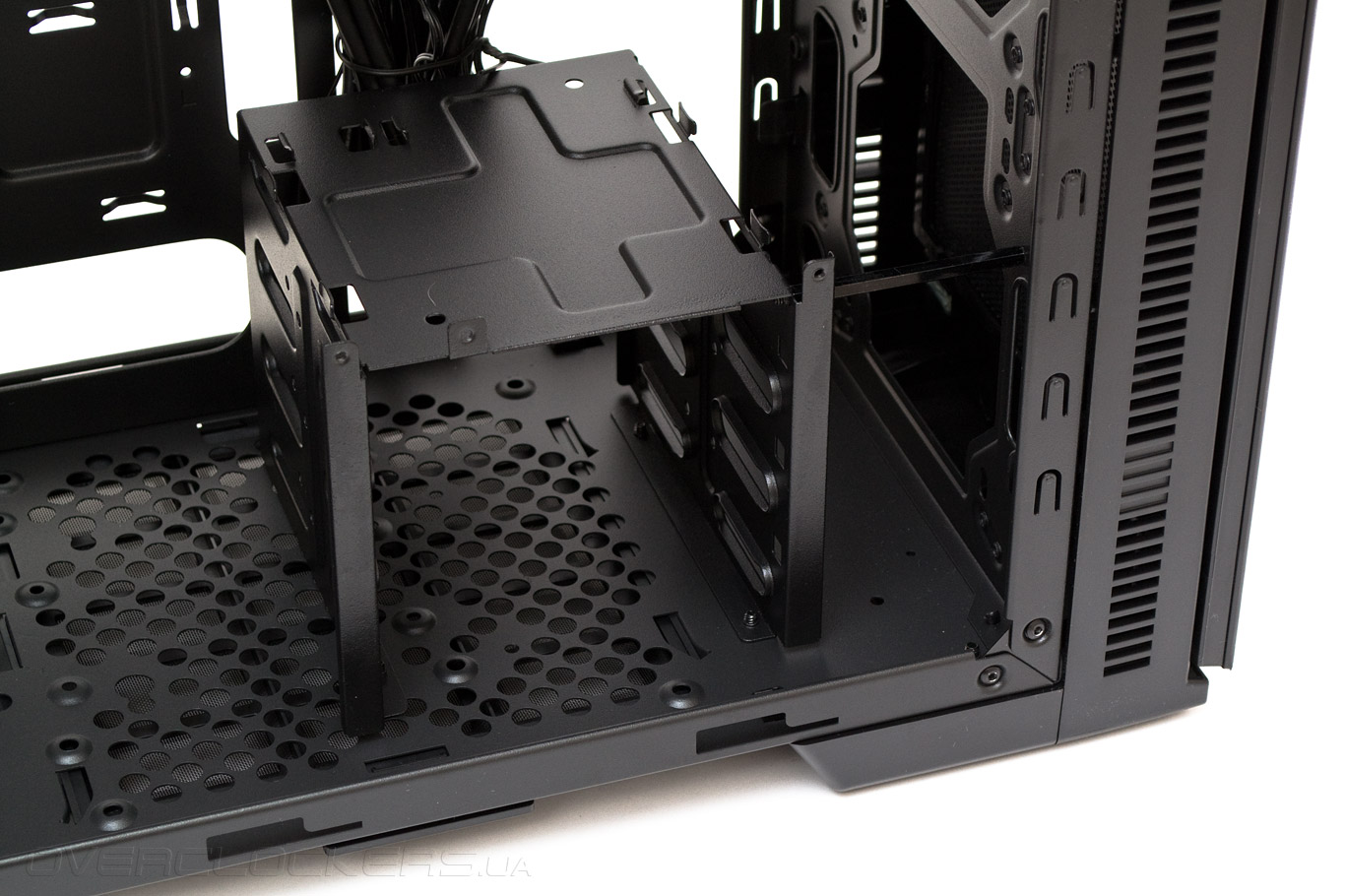

Чтобы снять или передвинуть нижнюю корзину, потребуется выкрутить четыре винта снизу и два со стороны лицевой панели. При смещении корзины спереди освобождается 65 мм. Не забывайте о монтаже удлиненной фиксирующей стойки, без нее накопители будут дребезжать.

Cooler Master Silencio 652

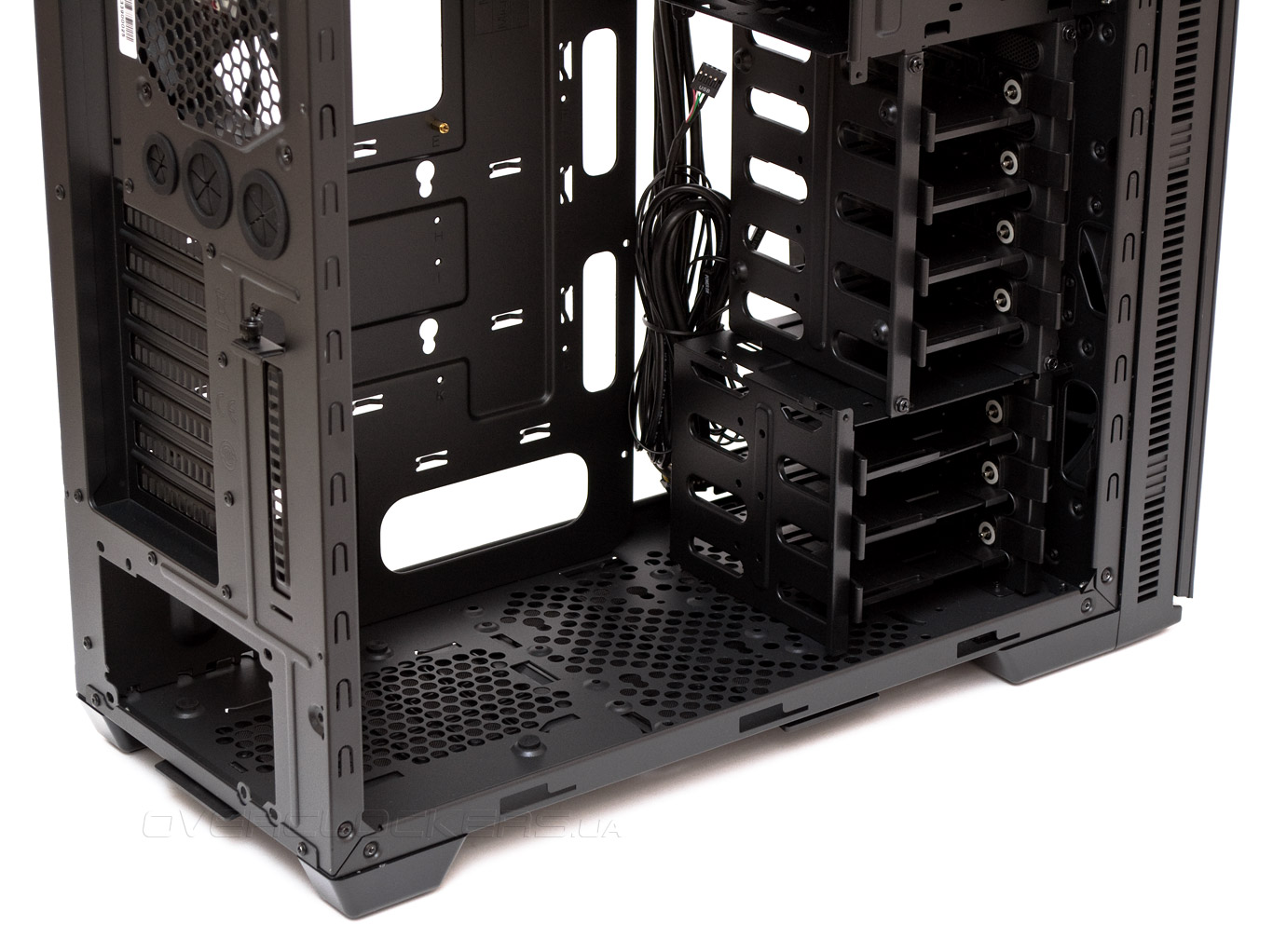

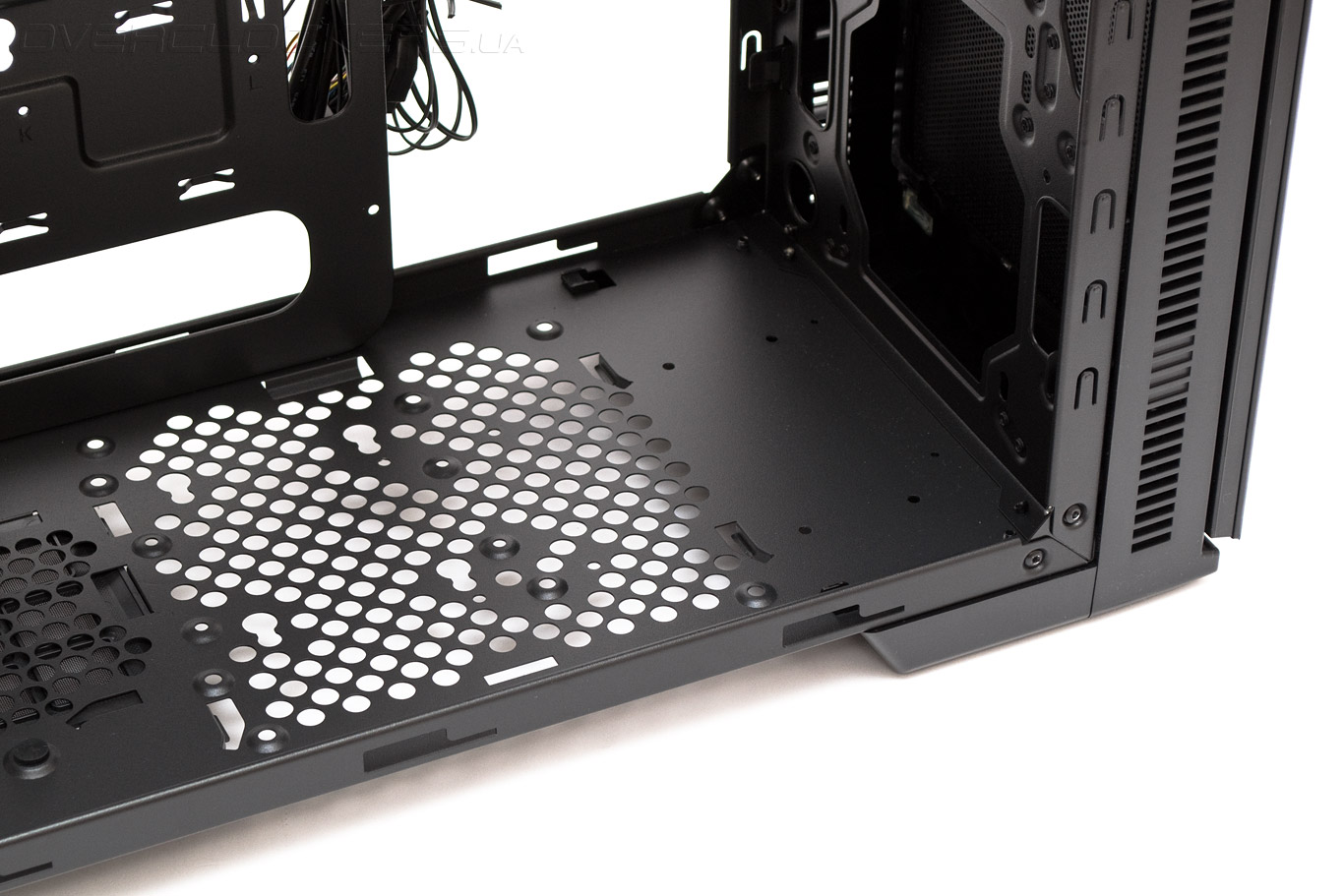

Сняв все корзины, есть возможность изучить варианты посадочных отверстий на дне. По факту, сюда можно установить один 120- или 180-мм вентилятор, или один 2,5″ / 3,5″ накопитель.

Cooler Master Silencio 652

Еще один 2,5″ накопитель можно закрепить на штатные посадочные отверстия под корзиной 5,25″ устройств или же непосредственно в ней.

Cooler Master Silencio 652

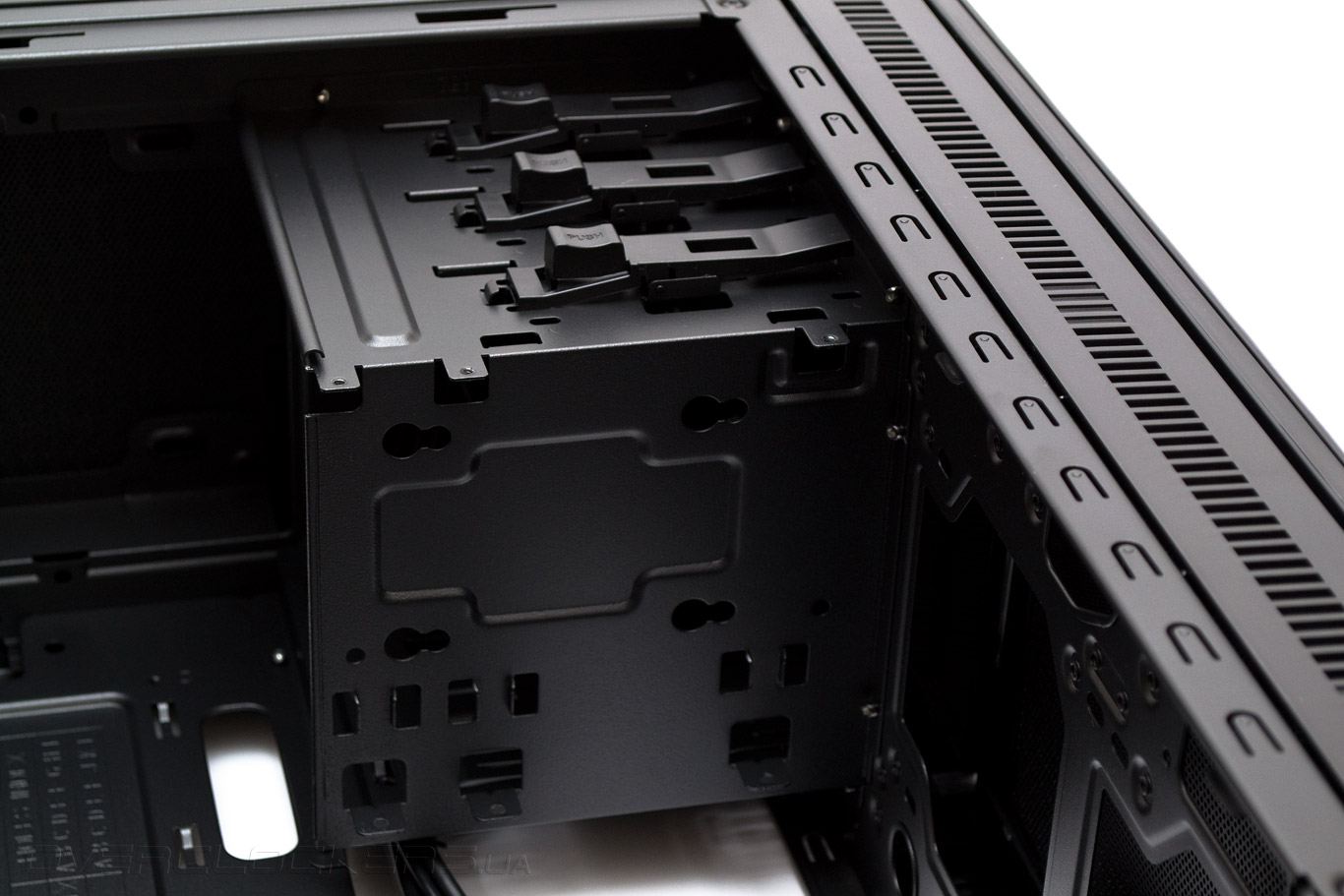

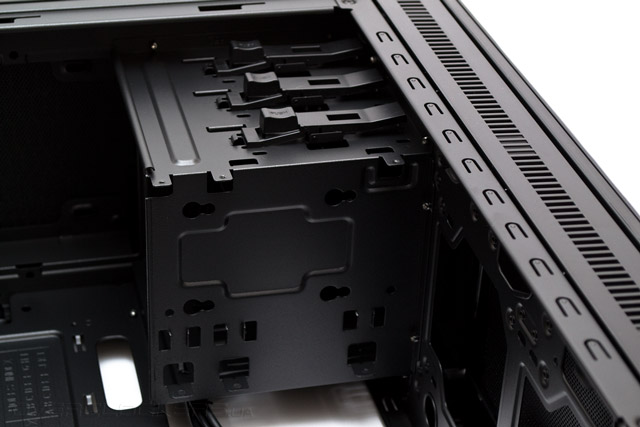

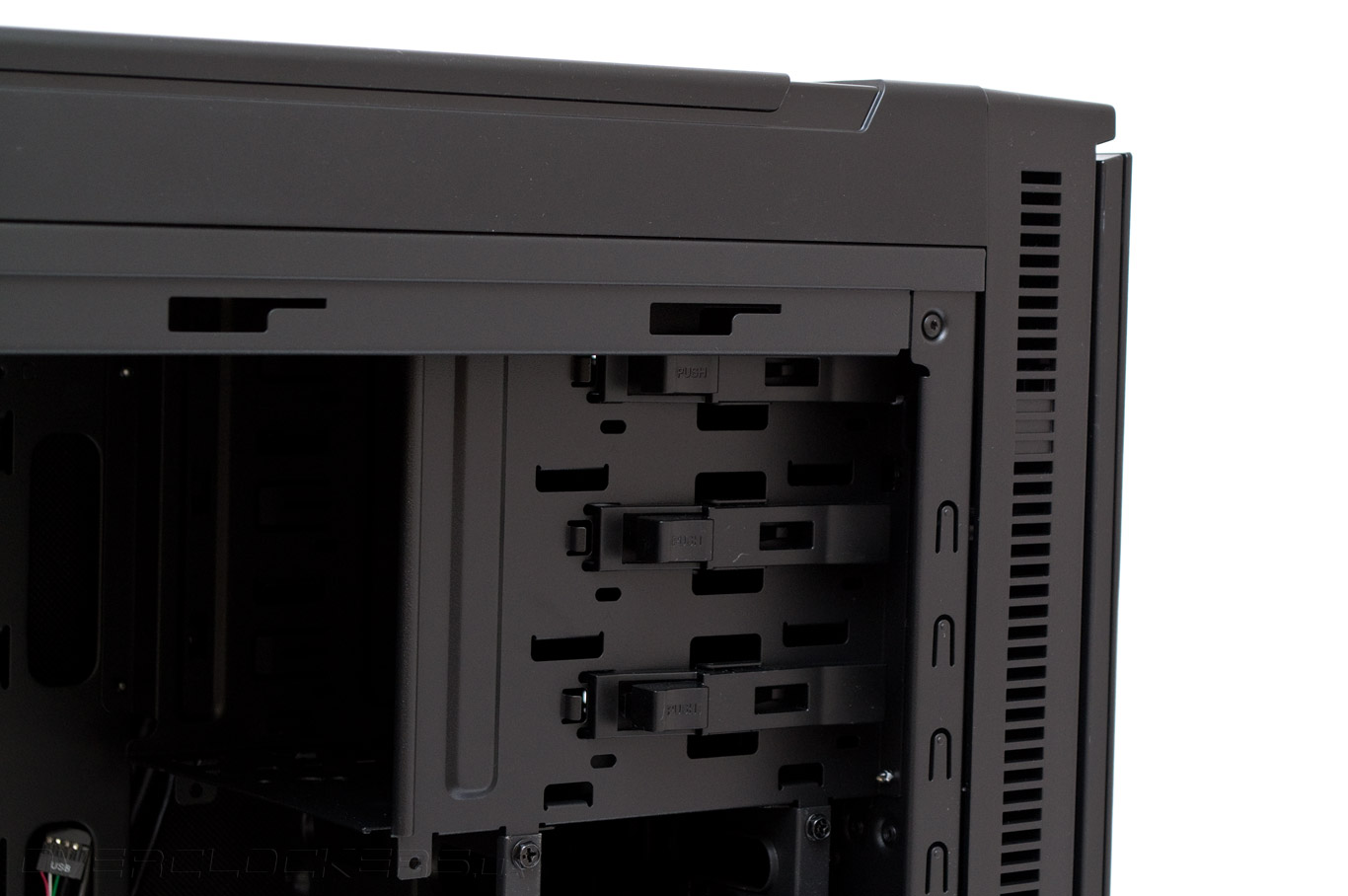

Cooler Master Silencio 652 способен вместить всего три 5,25″ устройства. Фиксировать их при этом можно с помощью безвинтового крепления либо комплектными винтами.

Cooler Master Silencio 652

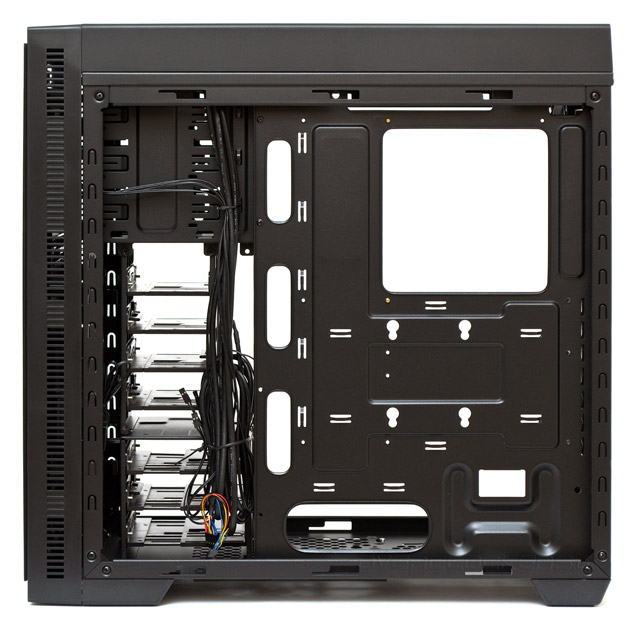

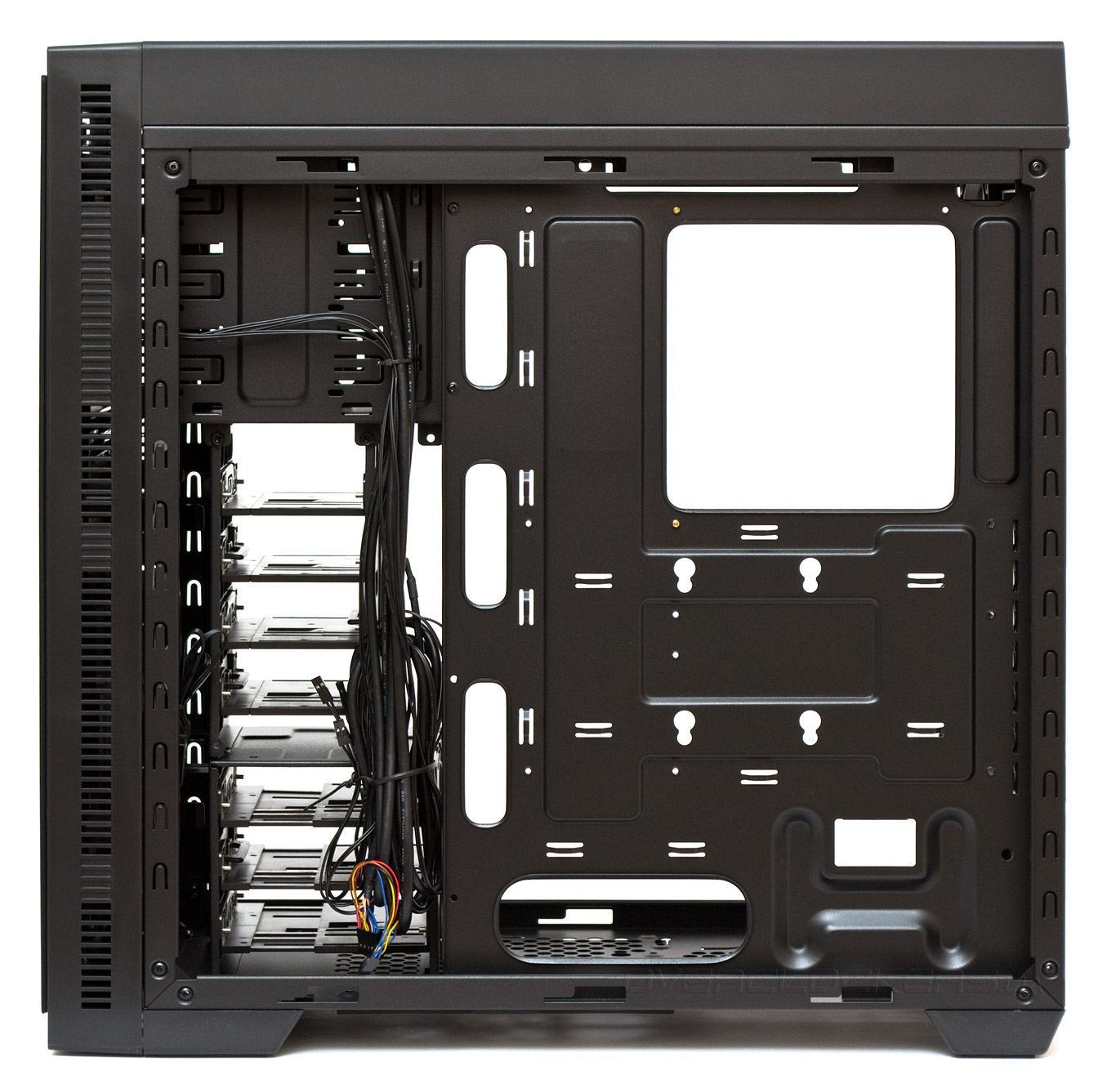

Поддон материнской платы сделан весьма удобно. Большой вырез под усилительную пластину, пять отверстий для протяжки проводов и 13 проушин для кабельных стяжек сильно упрощают жизнь сборщика. Кроме того, прямо по центру поддона есть отверстия для установки еще одного 2,5″ диска. Единственный минус — с учетом толщины шумоизоляции на правой дверце, расстояние от нее до поддона составляет всего 18 мм, из чего следует, что провода нужно будет укладывать аккуратно, избегая перехлеста, иначе боковая панель просто не закроется.

Cooler Master Silencio 652

Демонтаж пластиковых панелей происходит очень легко, обе держатся лишь на шести пластмассовых клипсах. Но если лицевая просто снимается, то с верхней нужно быть осторожнее, поскольку к ней присоединены не только кабеля, но и провод заземления. С другой стороны, маловероятно, что пользователю вообще может понадобиться снимать верхнюю панель.

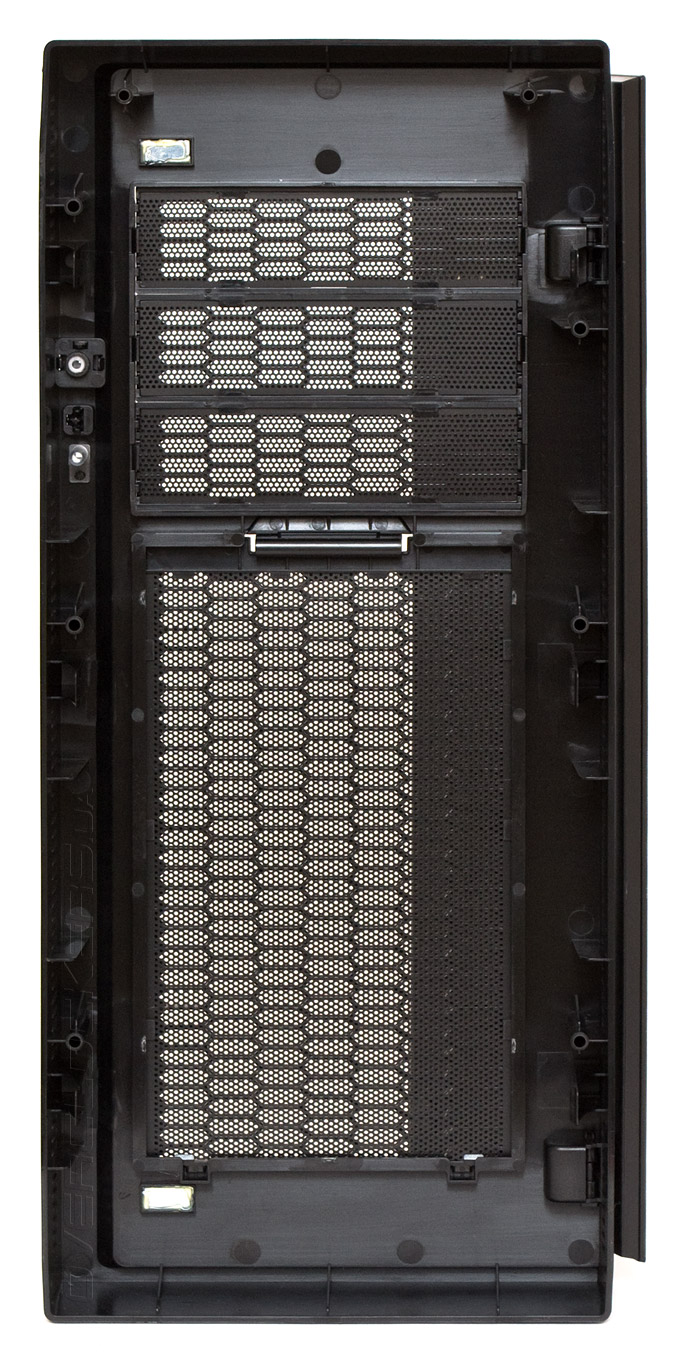

Так выглядит обратная сторона фронтальной панели. Печально то, что в боковых отверстиях на ней нет никаких пылевых фильтров.

Cooler Master Silencio 652

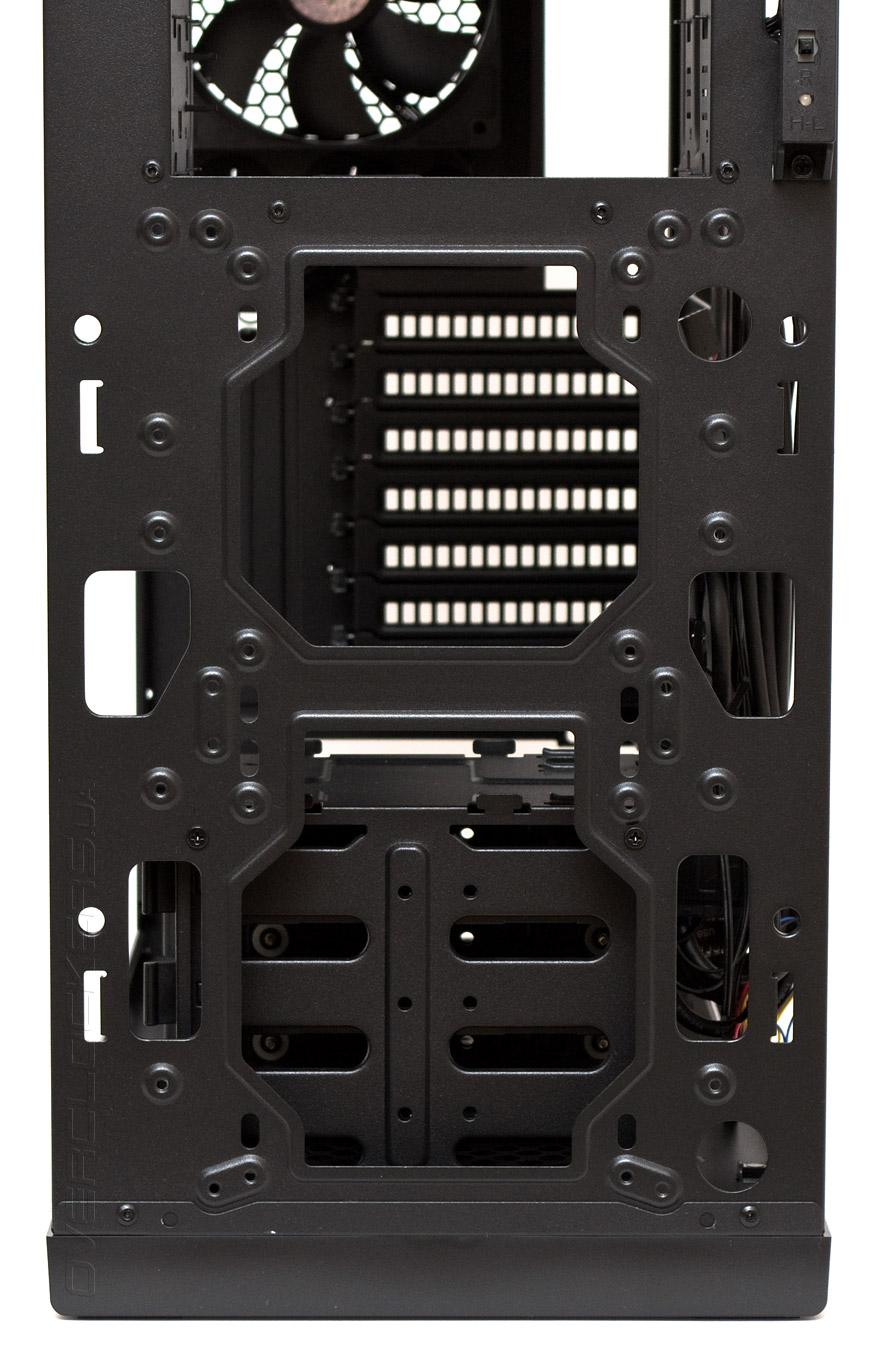

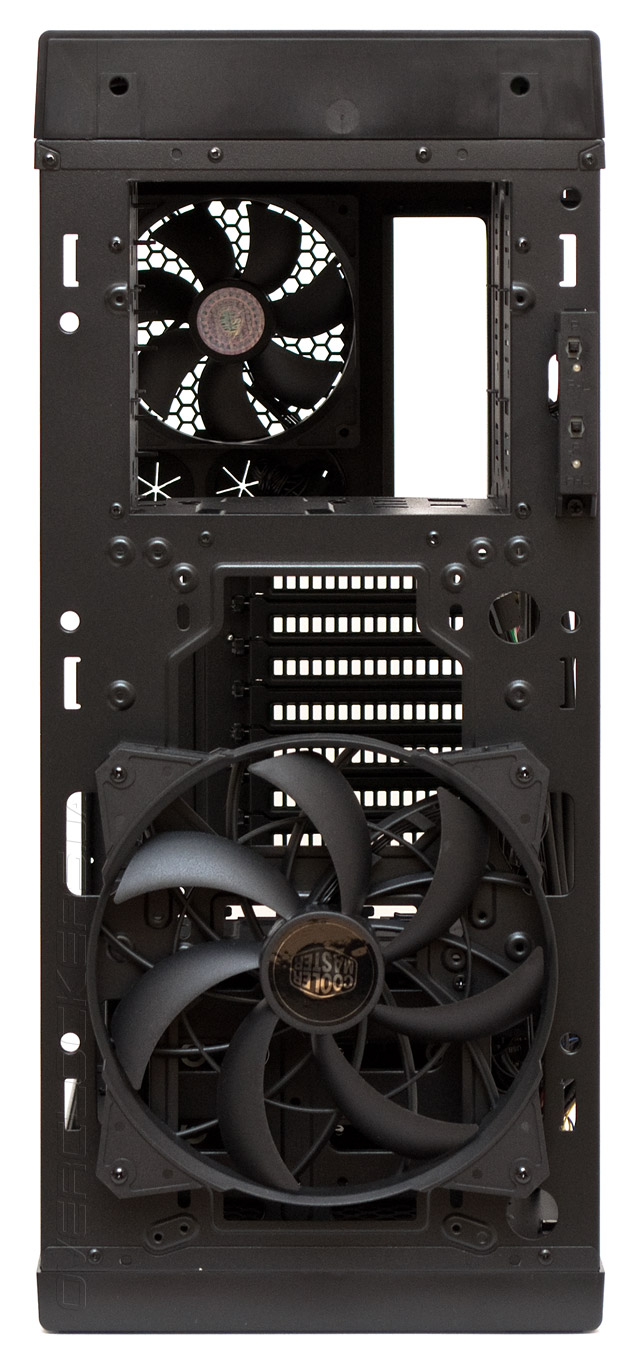

Металлическая часть передней панели еще больше подтверждает, что корпус слабо защищен от попадания пыли. Отсеки 5,25″ ничем не закрыты, предустановленный 180-мм вентилятор тем более. Кроме того, когда передняя дверца закрыта, от нее до плоскости крыльчатки остается едва ли 5 мм, чего недостаточно для нормального забора воздуха по бокам. Соответственно, эффективность передних вентиляторов крайне мала, если не открывать переднюю дверцу, организовывая при этом прямой поток воздуха.

Cooler Master Silencio 652

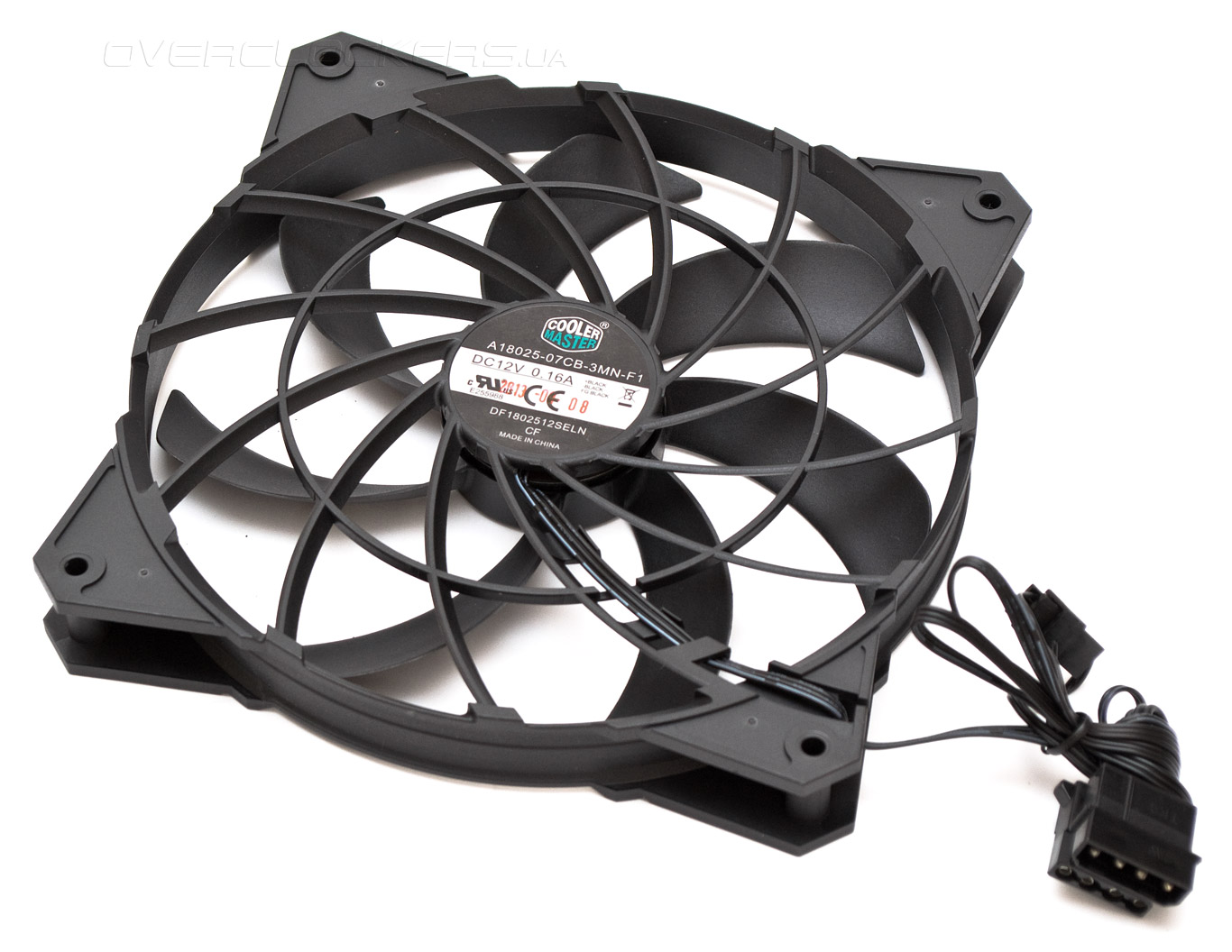

180-мм вентилятор имеет толщину 25 мм, трехконтактное подключение питания с переходником на «молекс» и длину шнура 450 мм. Максимальная скорость вращения составляет 700 об/мин, стартует крыльчатка с 550 об/мин при 8 В. Несмотря на общую тишину работы, подшипник издает потрескивание, хорошо различимое вблизи. Электрические характеристики и маркировка видны на фотографии.

Cooler Master Silencio 652

На нижней части передней панели предусмотрено несколько вариаций посадочных мест под вентиляторы, причем установка их возможна только с помощью длинных винтов. Здесь есть два места под 120- или 140-мм модели, два варианта установки (выше или ниже) для одного 180-мм пропеллера и отдельные сквозные отверстия под шурупы или винты для крепления внутрь 240-мм радиатора СВО.

Cooler Master Silencio 652

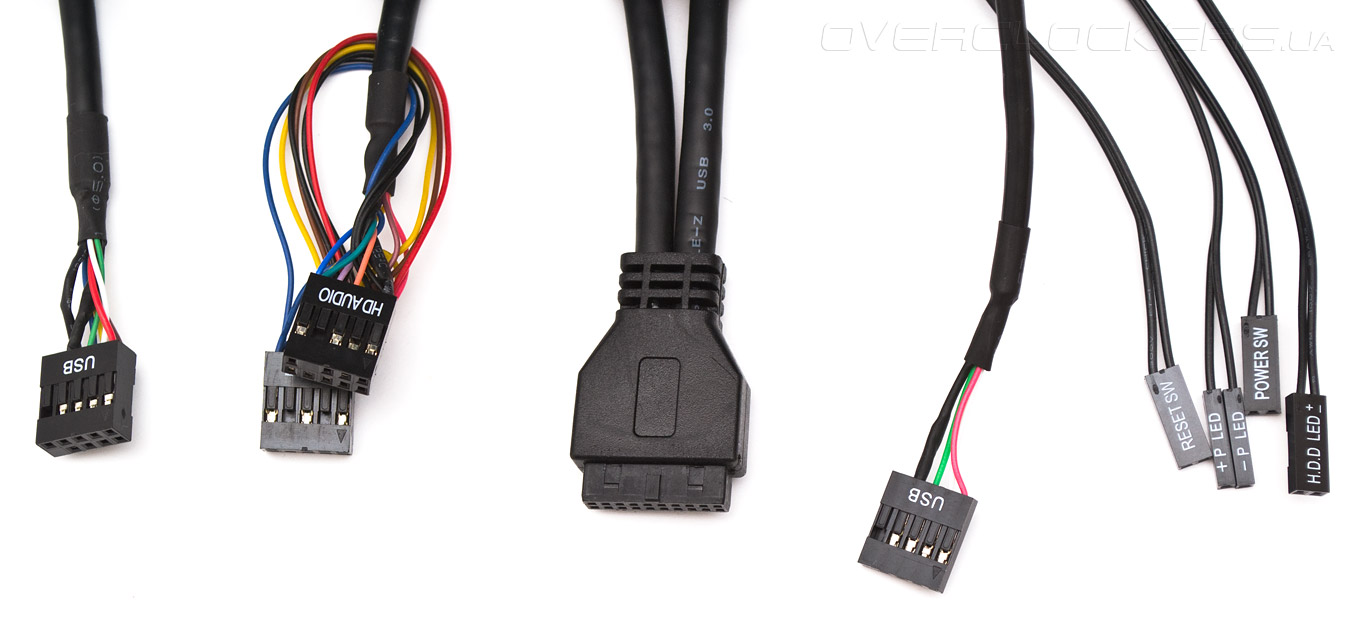

В набор кабелей входят: разъем USB 2.0 от двух передних портов; провод HD Audio с переходником на устаревший АС'97; колодка для внутреннего подключения USB 3.0; разъем USB 2.0 от SD картридера и четыре кабеля от индикаторов работы ПК, активности дисков, кнопок запуска и перезагрузки. Все провода имеют изоляцию черного цвета и достаточную длину.

Cooler Master Silencio 652

Сборка

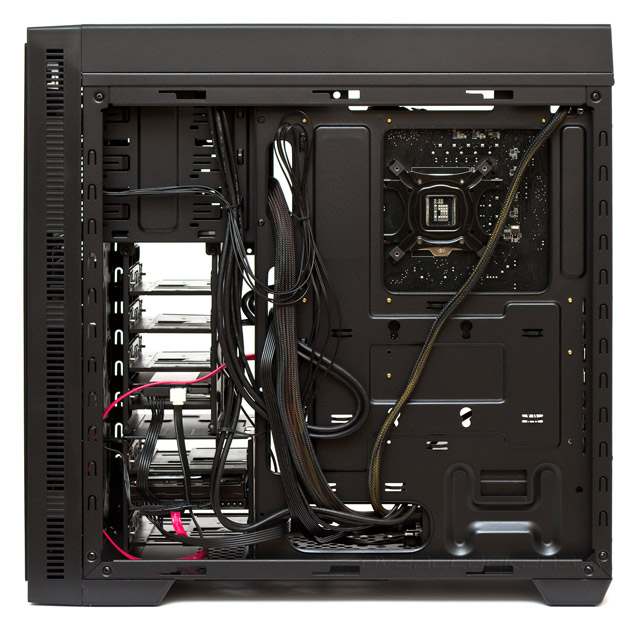

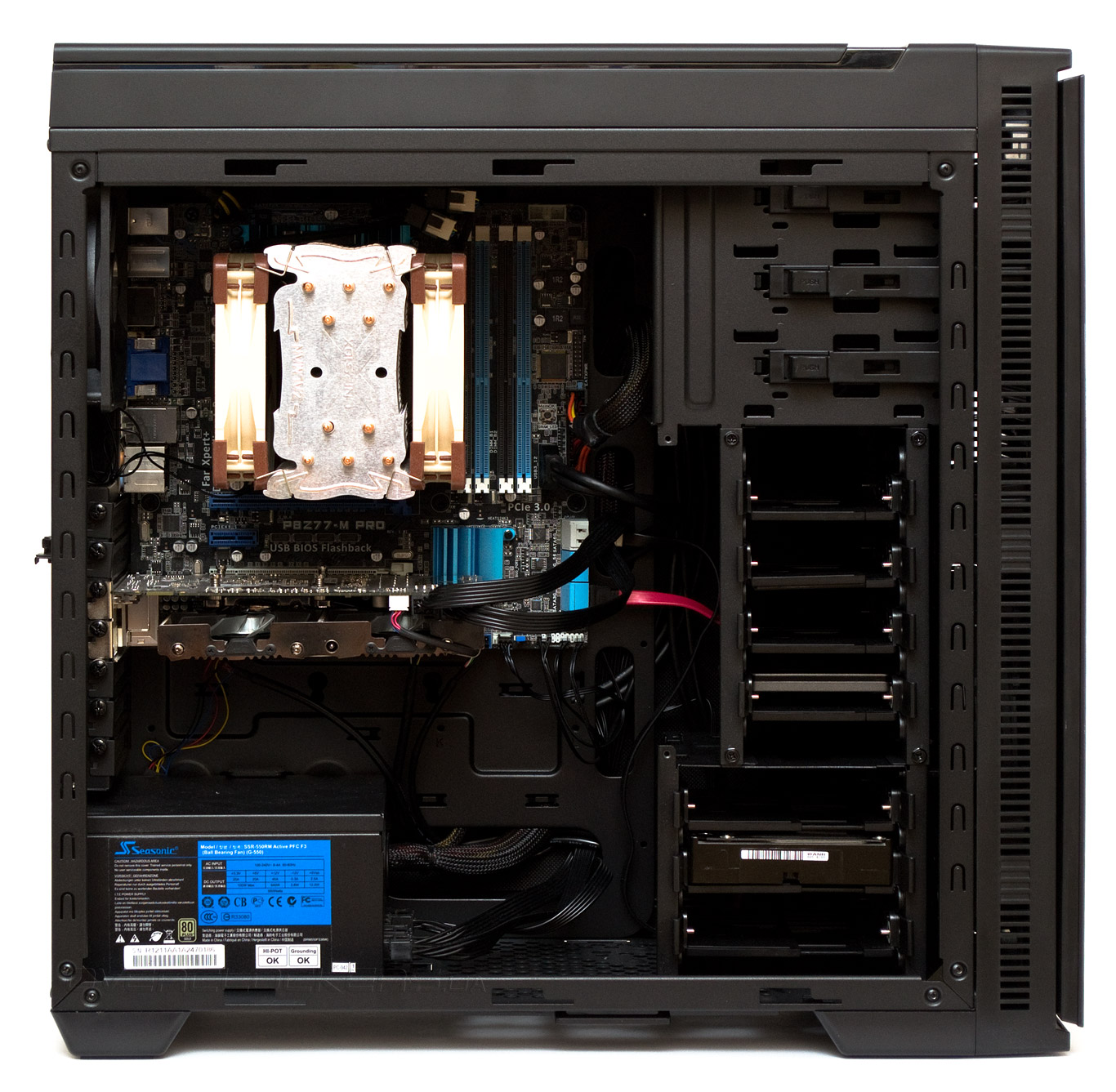

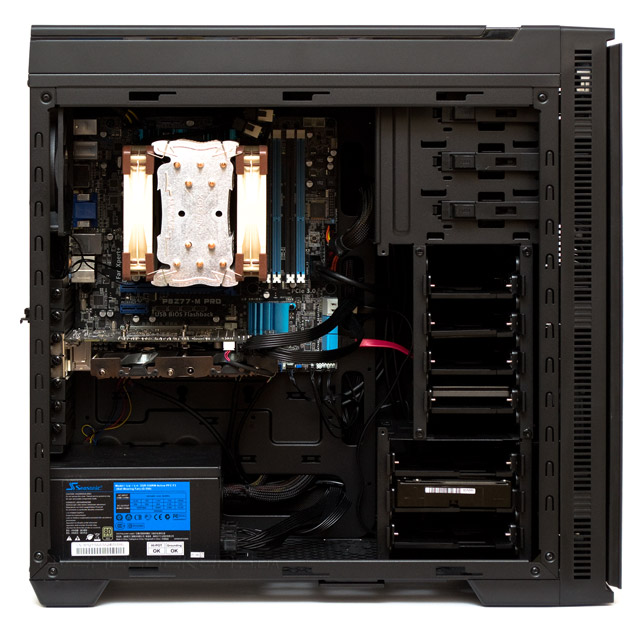

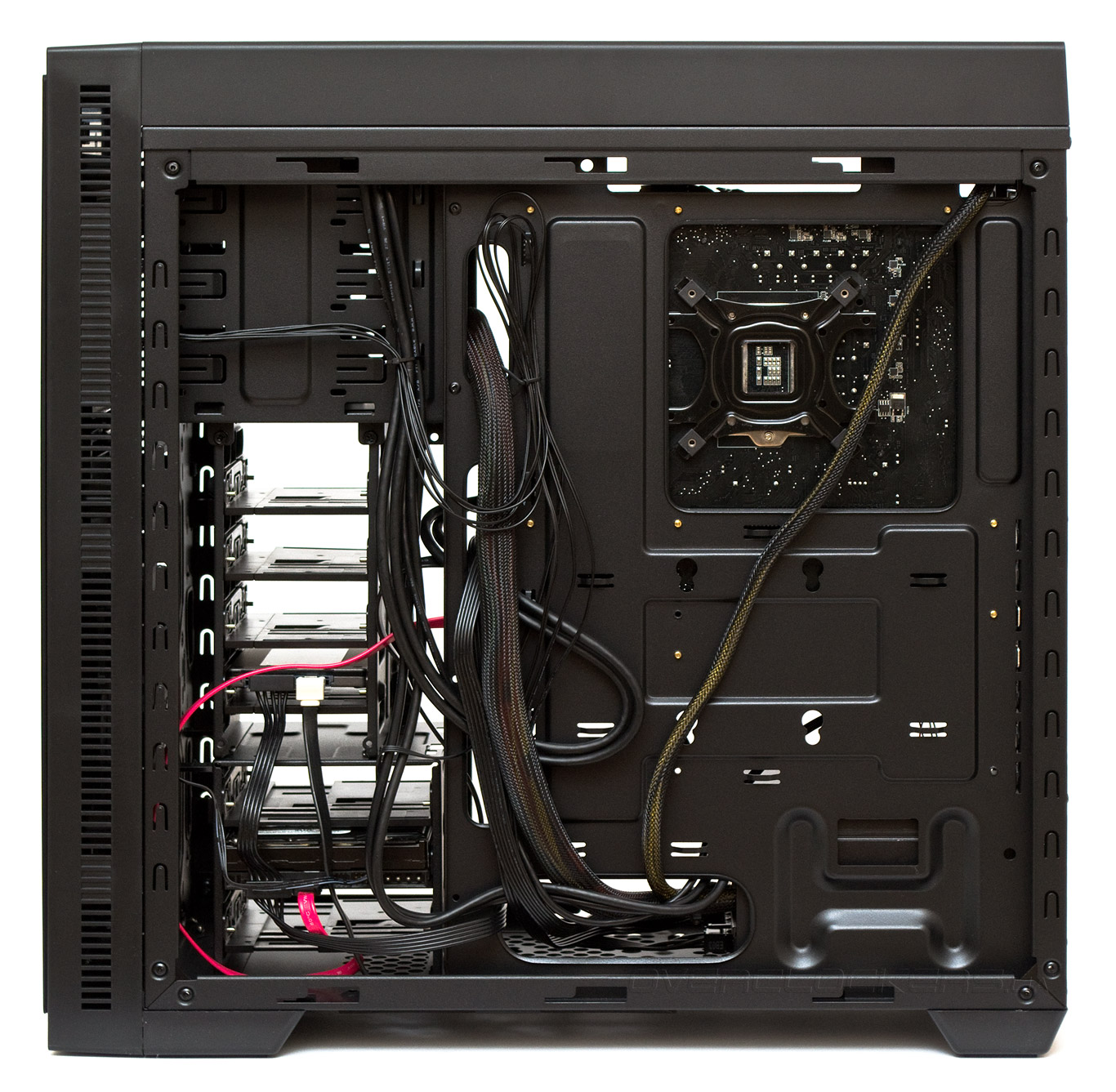

Особых проблем при сборке Cooler Master Silencio 652 выявлено не было. Все элементы легко монтируются и демонтируются, недоступных мест нет. Боковые дверцы имеют отличную жесткость и хорошую подгонку к раме шасси. Как и ожидалось, места за поддоном для всех проводов оказалось мало, и правая панель закрылась с определенным усилием. Тем не менее, Silencio 652 отлично подойдет тем, кто часто заглядывает в свой корпус для замены компонентов системы.

Cooler Master Silencio 652


Тестовый стенд

Для тестирования эффективности охлаждения компонентов в корпусе Cooler Master Silencio 652 использовалась следующая тестовая конфигурация:
  • процессор: Intel Core i7-2600K (3,4@4,5 ГГц, 1,352 В);
  • кулер: Zalman CNPS10X Performa + 2 x Noctua NF-F12 PWM;
  • материнская плата: ASUS P8Z77-M Pro (Intel Z77);
  • видеокарта: Palit GeForce GTX 560 Ti Twin Light Turbo (Nvidia GeForce GTX 560 Ti);
  • память: Hynix HMT351U6BFR8C-H9 (1 x 4 ГБ, DDR3-2133 МГц, 11-13-12-28-1T, 1,5 В);
  • твердотельный накопитель: Crucial M4 CT064M4SSD2 (64 ГБ, SATA 6Gb/s);
  • жесткий диск: Western Digital WD2000JS-00MHB0 (200 ГБ, SATA 3Gb/s, 7200 об/мин);
  • блок питания: SeaSonic G550 Gold (SSR-550RM; 550 Вт);
  • дополнительные вентиляторы: 2 х 120 мм (Zalman ZM-F3 FDB);
  • термоинтерфейс: Noctua NT-H1.
Cooler Master Silencio 652


Методика тестирования

Тепловая нагрузка создавалась с помощью одновременной работы стресс-тестов LinX 0.6.4 с 2048 МБ выделенной памяти и MSI Combustor 2.5 на протяжении 10 минут после стабилизации температуры. Нагрузка на жесткий диск производилась программой Crystal Disk Mark 3.0.1 х64. В конце цикла тестирования система работала 10 минут в холостом режиме для определения минимальных тепловых показателей. Температура окружающей среды равнялась 25 градусам Цельсия. Скорости вентиляторов процессорного кулера и видеокарты зафиксированы на максимальных оборотах. Пиковое энергопотребление системы составило 391 ватт. Тестирование проводилось в двух режимах:
  • Stock: Передний, предустановленный на вдув, 180-мм и задний, предустановленный на вытяжку, 120-мм вентилятор, работали на максимальных скоростях в 700 об/мин и 1200 об/мин соответственно. Крышка на верхней панели закрыта.
  • Top: Передний, предустановленный на вдув, 180-мм и задний, предустановленный на вытяжку, 120-мм вентилятор, работали на максимальных скоростях в 700 об/мин и 1200 об/мин соответственно. Два дополнительных 120-мм вентилятора были установлены сверху на вытяжку и работали на скорости 1350 об/мин. Крышка на верхней панели открыта.

Результаты тестирования

Тестирование Cooler Master Silencio 652

Значительный уклон в шумоизоляцию все же проявил себя и в этой версии шасси. В стоковом варианте комплектации, с закрытой верхней и передней крышками Cooler Master Silencio 652 уступает открытому стенду восемь градусов по температуре процессора и семь градусов в температуре видеокарты, и лишь охлаждение жесткого диска дается ему гораздо лучше. После демонтажа верхней крышки и установки под верхнюю панель двух 120-мм вентиляторов температура процессора в корпусе снизилась на четыре градуса, но нагрев видеокарты остался на прежнем уровне. То есть, в шасси все равно остается недостаточный уровень притока воздуха. К счастью, это поправимо — есть возможность открыть переднюю крышку, и поставить еще два вентилятора (снизу и сбоку), но тогда Silencio 652 потеряет значительную часть своих шумоизолирующих свойств.


Выводы

Cooler Master Silencio 652 оставил о себе хорошее впечатление. Это добротно сделанное и крепко сбитое шасси, которое способное хорошо подавлять паразитные шумы, исходящие от компонентов системы. Рациональность внутренней компоновки корпуса можно оценить на «отлично», поскольку из нее выжато все, и ни один сантиметр пространства не простаивает зря. Даже после снятия всех корзин и установки двух 240-мм радиаторов СВО у пользователя останется возможность штатно установить в корпус два или три 2,5″ накопителя и два 3,5″ диска.

К недостаткам корпуса можно отнести далеко не лучшее в своем классе охлаждение в стоковом варианте, наличие лишь частичной пылевой защиты — ведь спереди нет пылевых фильтров, зато есть хорошие фильтры снизу, и небольшой запас места за поддоном для укладки проводов.

Фактически компания сделала корпус «трансформер» — он может либо хорошо изолировать шум, либо хорошо проветриваться. Жалко только, что он не способен сочетать два режима работы одновременно. Поэтому я рекомендую будущим пользователям Silencio 652 попробовать разные сочетания расположений и типов вентиляторов, радиаторов, фильтров и крышек, чтобы найти оптимальное для себя соотношение охлаждения и уровня шума.
