Обзор корпуса Chieftec HC-10B-OP

Еще одно шасси, которое Chieftec выпустили в рамках обновления своего модельного ряда, называется HC-10B-OP и относится к серии Elox. Оно тоже соответствует уровню бюджетного класса корпусов и за его вполне симпатичным внешним видом скрывается довольно старая конструкция несущего каркаса. Как обычно, мы постараемся осветить все подробности более детально в данном обзоре.

Chieftec HC-10B-OP

Характеристики

Модель Chieftec HC-10B-OP
Страница продукта chieftec.eu
Тип корпуса Midi-Tower
Размеры, мм 420 (В) x 185 (Ш) x 450 (Г)
Материал Сталь (0,6 мм), пластик
Вес, кг 4,4
Цвет Черный
Форм-фактор ATX, MicroATX, Mini-ITX
Устройства 5,25″ 3
Устройства 3,5″ внешние 1
Устройства 3,5″ / 2,5″ внутренние 4 / 1 (один 3,5″ диск может быть установлен вместо 2,5″ накопителя)
Поддерживаемое количество слотов расширения 7
Вентиляторы передний — 1 х 80 / 92 / 120 мм (опционально)
задний — 1 х 80 / 92 / 120 мм (опционально)
Интерфейсные разъемы 1 х USB Type C (480 Mбит/с), 2 x USB 2.0, 2 x USB 3.0, 3,5-мм микрофонный вход и выход на наушники
Прочее
Рекомендованная стоимость, $ 40

Упаковка и комплект поставки

Корпус поставляется на рынок в обычной картонной коробке, на которой спереди и сзади схематично изображен внешний вид шасси с поворотом в три четверти. На боках упаковки можно найти логистическую информацию, модель шасси и наличие (либо отсутствие в комплекте блока питания). Защита от повреждений при перевозке обеспечена двумя демпферами из пенопласта и полиэтиленовым пакетом. Ручки для переноски отсутствуют.

Chieftec HC-10B-OP

Весь комплект поставки помещается в мелкий полиэтиленовый пакет. Здесь есть следующие детали:

  • три пластиковых центрирующих стойки для материнской платы;
  • четыре маленьких винта для 3,5″ жестких дисков;
  • семь корпусных винтов для плат расширения и блока питания;
  • шесть металлических стоек для материнской платы;
  • 14 мелких винтов для материнской платы и накопителей формата 2,5″ и 5,25″.
Chieftec HC-10B-OP

Внешний вид

Как уже упоминалось выше, фронтальная панель корпуса выглядит вполне прилично. Она сделана из пластика черного цвета с фактурой, похожей на шлифованный металл. Панель полностью ровная и не имеет отверстий. В верхней правой части находится кнопка старта системы, чуть ниже расположены три 5,25″ отсека и один 3,5″, закрытые сплошными заглушками.

Chieftec HC-10B-OP

Если присмотреться внимательно к кнопке старта, то окажется, что вокруг нее есть откидывающаяся вниз дверца на магнитах, а сверху спрятан точечный индикатор активности накопителей. Под панелью находится один порт USB Type C (не стоит обольщаться, всего лишь на 480 Mбит/с, аналог USB 2.0), два порта USB 3.0, два разъема USB 2.0, еще два 3,5-мм выхода под микрофон и наушники и кнопка сброса системы.

Chieftec HC-10B-OP

По обеим граням передней панели внизу сделаны решетчатые отверстия. Левая дверца тоже имеет вентиляционную решетку, которая находится напротив места положения процессора и видеокарты. Держится боковина на двух винтах с накатанной головкой, снимается по направлению назад.

Chieftec HC-10B-OP

С обратной стороны левой боковины есть полукруглые ребра жесткости. Больше ничего интересного тут нет.

Chieftec HC-10B-OP

Правая боковина сплошная. Ее тоже удерживают винты с накатанной головкой. Снимается эта панель по направлению назад.

Chieftec HC-10B-OP

С обратной стороны правой панели ничего необычного нет.

Chieftec HC-10B-OP

Верхняя панель сплошная. Сюда всегда можно будет что-то положить или поставить.

Chieftec HC-10B-OP

Сзади все выглядит стандартно. Вверху находится посадочное место под блок питания, ориентировать который можно только вентилятором вниз. Внизу — семь слотов расширения PCI, закрытых одноразовыми заглушками. Посередине задней панели расположена скругленная решетка, на которую можно закрепить один вентилятор формата 80, 92 или 120 мм.

Chieftec HC-10B-OP

На дне есть четыре пластиковые ножки, без резиновых накладок.

Chieftec HC-10B-OP

В передней панели снизу сделано отверстие для ее демонтажа и еще немного вентиляционных отверстий. Высота ножек составляет 7 мм.

Chieftec HC-10B-OP

Посмотрим, на внутреннее устройство корпуса.

Внутреннее устройство

Корпус Chieftec HC-10B-OP поддерживает установку в вертикальном положении материнских плат формата ATX, MicroATX и Mini-ITX. Допустимая высота процессорного кулера — 164 мм. Возможная длина плат расширения во всех слотах составляет 250 мм до передней стойки, 270 мм до корзин накопителей, либо до 370 мм при снятой стенке средней корзины, напротив слотов с первого по четвертый включительно (с установленным вентилятором стандартной толщины в 25 мм). Блок питания может иметь длину до 210 мм.

Chieftec HC-10B-OP

Вверху ничего нет. Основная часть пространства отведена под блок питания. На боковой планке под БП наклеен резиновый демпфер.

Chieftec HC-10B-OP

Заглушки нужно будет снимать отверткой. И ею же прикручивать винты карт расширения.

Chieftec HC-10B-OP

На дне корпуса ничего нет. Продольная стойка и корзины накопителей ограничивают допустимую длину видеокарт в 250 и 270 мм соответственно. Если снять боковую стенку корзин, то через нее можно попытаться вставить карту длиной до 370 мм включительно в слоты PCI с первого по четвертый. Для 3,5″ жестких дисков спереди есть пять посадочных мест. В самый верхний из них отсек можно опционально закрепить накопитель формата 2,5″.

Chieftec HC-10B-OP

Для 5,25″ устройств предусмотрено три отсека с удобными пластиковыми креплениями без винтов. На дно верхней корзины можно установить внешнее 3,5″ устройство.

Chieftec HC-10B-OP

Места для укладки кабелей за поддоном материнской платы практически нет, но есть вырез под усилительную пластину процессорного кулера.

Chieftec HC-10B-OP

Стенка двух средних корзин под 3,5″ жесткие диски сделана съемной, чтобы дать возможность установки длинных видеокарт. Данная панель изготовлена из пластика и держится на двух винтах с накатанной головкой.

Chieftec HC-10B-OP

Передняя пластиковая панель легко снимается, если потянуть ее за выемку снизу. Держится на шести распорках типа «тюльпан». Все провода нужно отключить и освободить перед демонтажом.

Chieftec HC-10B-OP

А так выглядит передняя панель без фронтальной пластиковой накладки. В нижней части с внутренней стороны можно установить один вентилятор формата 80, 92 или 120 мм.

Chieftec HC-10B-OP

В набор кабелей от корпуса входит: разъем USB 3.0, разъем HD Audio, две колодки USB 2.0 и шлейф из четырех пар проводов от кнопок запуска и сброса системы, индикатора питания и работы накопителей.

Chieftec HC-10B-OP

Перейдем к сборке и тестированию системы.

Сборка

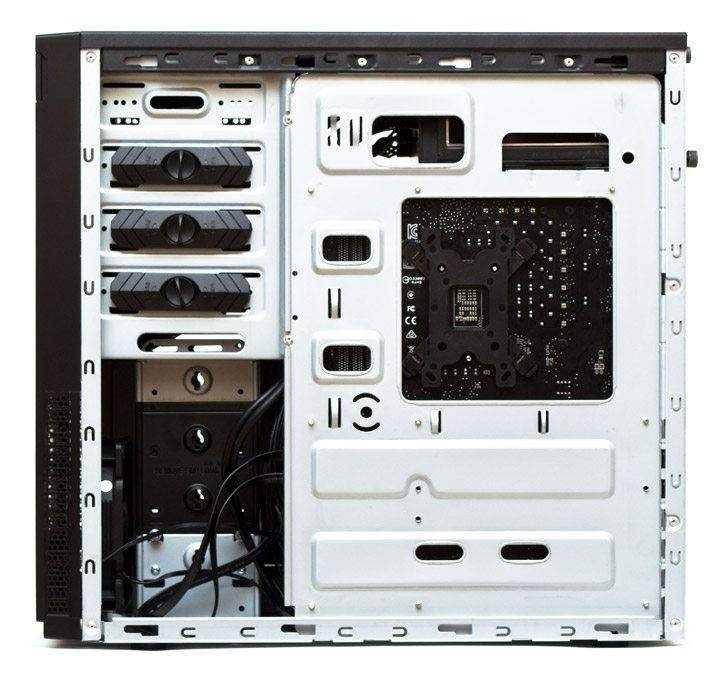

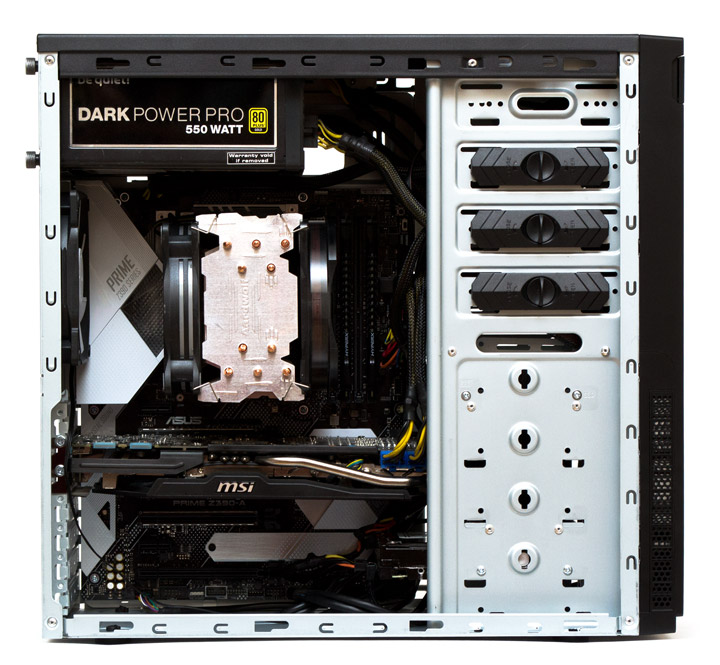

Сборку системы в корпусе Chieftec HC-10B-OP следует начинать с монтажа блока питания и 3,5″ накопителей. При этом диски нужно разместить так, чтобы они не мешали установке видеоадаптера. Внутренняя теснота шасси существенно усложняет задачу подключения всех внутренних разъемов. Вырез под усилительную пластину почти не мешает ее установке, но все равно хотелось бы его слегка расширить в сторону передней панели.

Chieftec HC-10B-OP

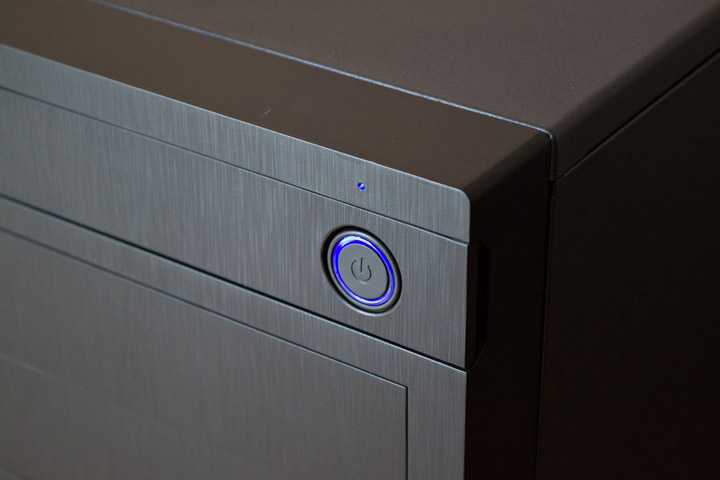

Индикатор питания встроен в окружность кнопки старта системы, а точечный индикатор активности накопителей находится сверху. Оба диода синие и почти не слепят глаза.

Chieftec HC-10B-OP

Тестовый стенд

Для тестирования эффективности охлаждения компонентов в корпусе Chieftec HC-10B-OP использовалась следующая конфигурация:

  • процессор: Intel Core i5-9600K (3,7@4,2 ГГц, 1,200 В);
  • кулер: Aardwolf Performa 10X, (2 x вентилятора по 2000 об/мин);
  • материнская плата: ASUS Prime Z390-A (Intel Z390);
  • видеокарта: MSI N770 TF 2GD5/OC (Nvidia GeForce GTX 770);
  • память: HyperX Savage HX424C12SBK2/16 (2x4 ГБ, DDR4-2133, 15-15-15-36-2Т, 1,20 В);
  • твердотельный накопитель: GoodRAM C100 Series 120GB (SSDPR-C100-120, 120 ГБ, SATA 6Gb/s);
  • жесткий диск: Western Digital WD2000JS-00MHB0 (200 ГБ, SATA 3Gb/s, 7200 об/мин);
  • блок питания: be quiet! Dark Power Pro 10 (550 Вт);
  • дополнительные вентиляторы: 2 x Fractal Design Dynamic X2 GP-12, 120 мм, 1200 об/мин;
  • термоинтерфейс: Noctua NT-H1.
Chieftec HC-10B-OP

Методика тестирования

Тепловая нагрузка на процессор и видеокарту создавалась с помощью стресс-теста CPUID powerMAX версии 1.00.1 с использованием AVX инструкций в течении 10 минут. Нагрузка на жесткий диск производилась программой Crystal Disk Mark 6.0.2 х64. В конце цикла тестирования система работала 10 минут в холостом режиме для определения минимальных тепловых показателей. Температура окружающей среды равнялась 29 градусам Цельсия. Скорости вентиляторов процессорного кулера и видеокарты зафиксированы на максимальных оборотах. Пиковое энергопотребление системы составило 385 ватт. Тестирование проводилось в единственном режиме сравнения с открытым стендом. На переднюю панель корпуса был добавлен один нагнетательный 120-мм вентилятор, а на заднюю — такой же вытяжной. Все корпусные вентиляторы во время теста работали на максимальной скорости.

Результаты тестирования

Chieftec HC-10B-OP

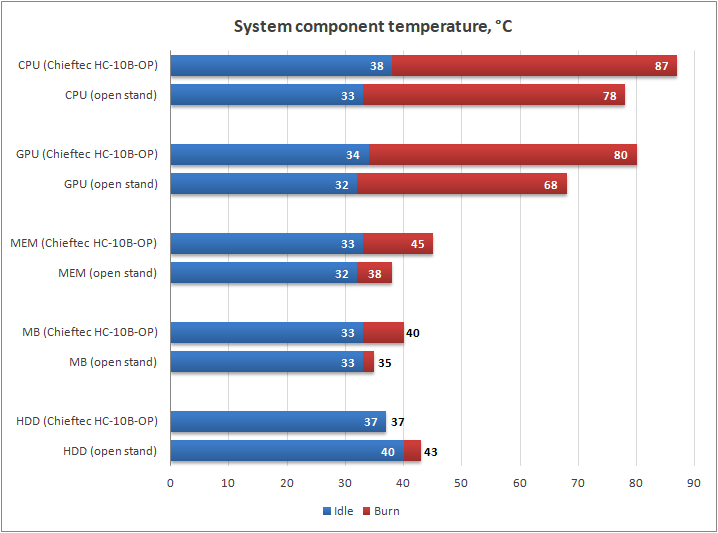

В связи с высокой температурой предельный TDP центрального процессора был снижен со 160 до 120 ватт. И все равно, даже с двумя дополнительными вентиляторами, корпусу было сложно справится с охлаждением данной системы. Процессор нагрелся на девять градусов, а видеокарта на 12 градусов больше, чем на открытом стенде. Память и материнская плата тоже прибавили семь, и пять градусов соответственно. И лишь в проветривании жесткого диска данному шасси удалось достичь успехов и охладить его на шесть градусов лучше, чем это было вообще без обдува на стенде. Исходя из вышесказанного качество схемы охлаждения, в целом, мы оцениваем как посредственное. Предел тепловыделения для этого шасси не должен превышать 300 ватт. О разгоне компонентов можно забыть.

Выводы

Chieftec HC-10B-OP представляет собой конструктивно устаревший вариант шасси в привлекательном внешнем дизайне. Его основные проблемы это теснота внутреннего пространства и слабая схема охлаждения для таких горячих компонентов как процессор и видеокарта. Тем не менее, корпус стоит недорого, выглядит на свои деньги вполне прилично и обладает широким ассортиментом внешних портов USB. По структуре он достаточно крепок, вмещает в себя много жестких дисков и способен поддерживать для них приемлемый температурный режим. Приятно и то, что сюда поместится крупный процессорный кулер.

Chieftec HC-10B-OP подойдет для сборки бюджетных домашних и рабочих компьютерных систем малой и средней тепловой мощности.
