Обзор корпуса Chieftec HC-10B-OP

Внутреннее устройство

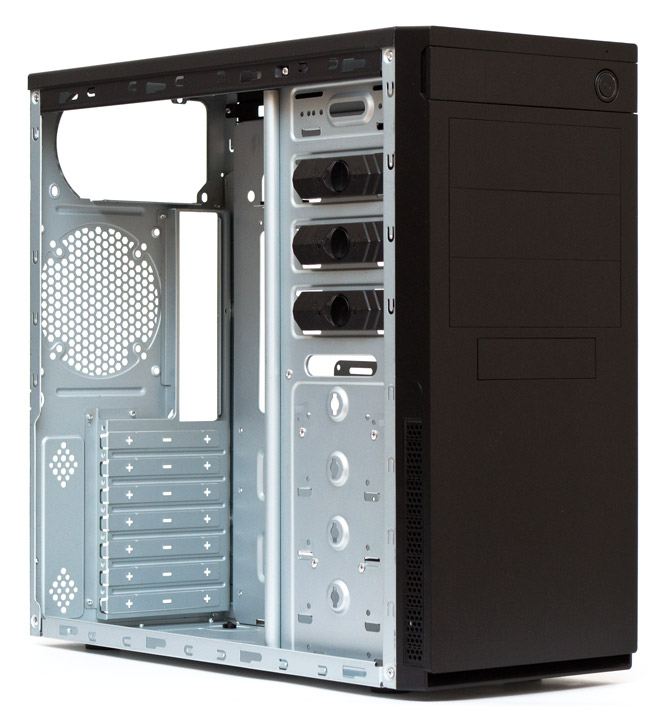

Корпус Chieftec HC-10B-OP поддерживает установку в вертикальном положении материнских плат формата ATX, MicroATX и Mini-ITX. Допустимая высота процессорного кулера — 164 мм. Возможная длина плат расширения во всех слотах составляет 250 мм до передней стойки, 270 мм до корзин накопителей, либо до 370 мм при снятой стенке средней корзины, напротив слотов с первого по четвертый включительно (с установленным вентилятором стандартной толщины в 25 мм). Блок питания может иметь длину до 210 мм.

Chieftec HC-10B-OP

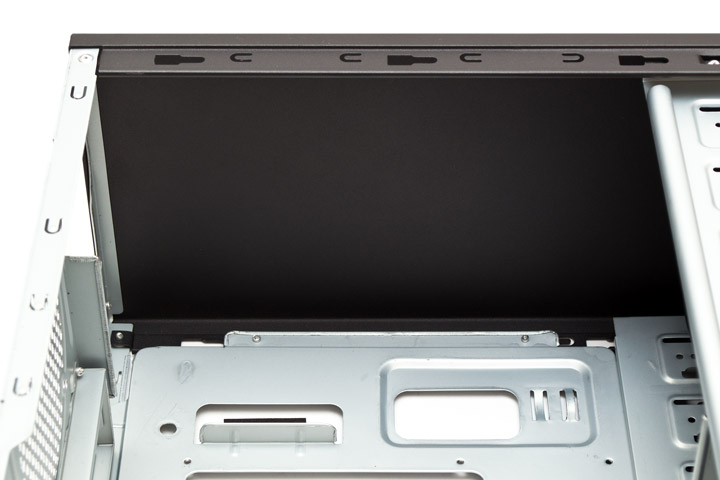

Вверху ничего нет. Основная часть пространства отведена под блок питания. На боковой планке под БП наклеен резиновый демпфер.

Chieftec HC-10B-OP

Заглушки нужно будет снимать отверткой. И ею же прикручивать винты карт расширения.

Chieftec HC-10B-OP

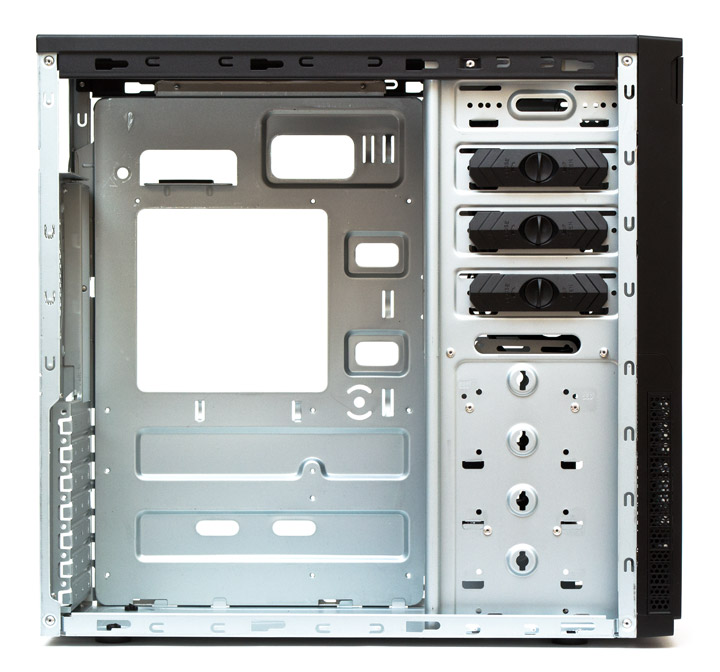

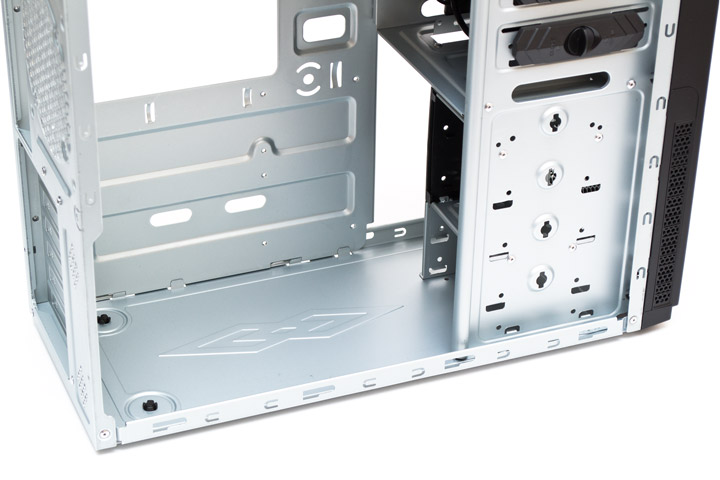

На дне корпуса ничего нет. Продольная стойка и корзины накопителей ограничивают допустимую длину видеокарт в 250 и 270 мм соответственно. Если снять боковую стенку корзин, то через нее можно попытаться вставить карту длиной до 370 мм включительно в слоты PCI с первого по четвертый. Для 3,5″ жестких дисков спереди есть пять посадочных мест. В самый верхний из них отсек можно опционально закрепить накопитель формата 2,5″.

Chieftec HC-10B-OP

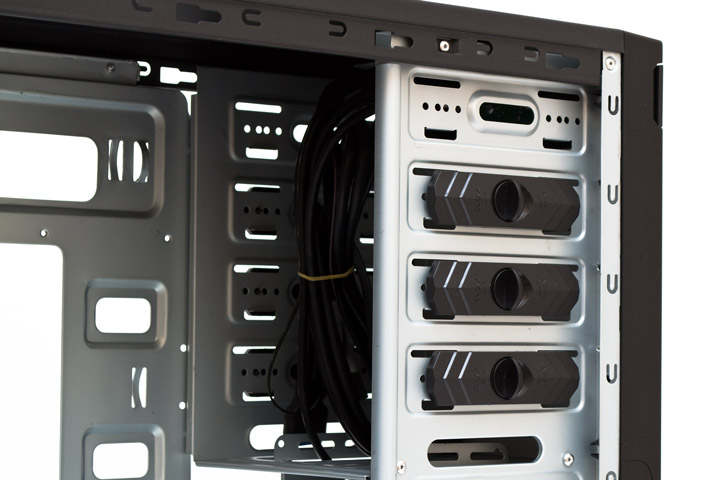

Для 5,25″ устройств предусмотрено три отсека с удобными пластиковыми креплениями без винтов. На дно верхней корзины можно установить внешнее 3,5″ устройство.

Chieftec HC-10B-OP

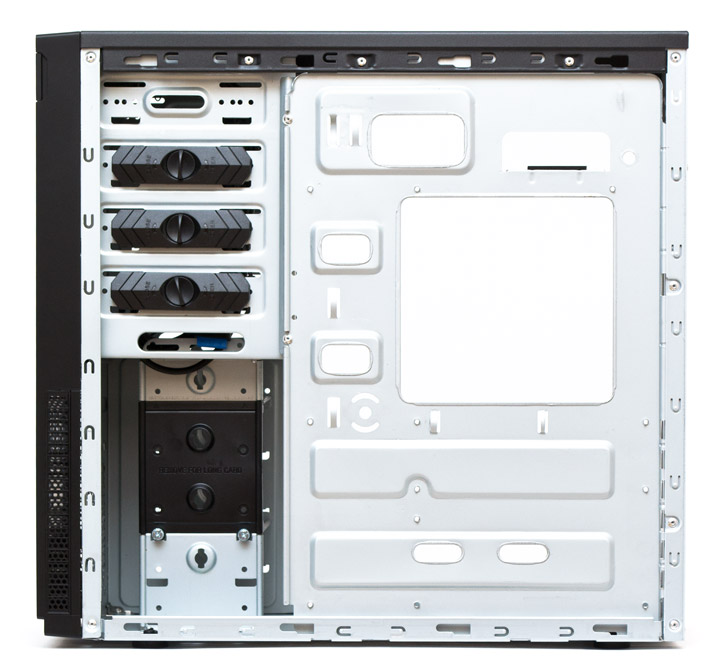

Места для укладки кабелей за поддоном материнской платы практически нет, но есть вырез под усилительную пластину процессорного кулера.

Chieftec HC-10B-OP

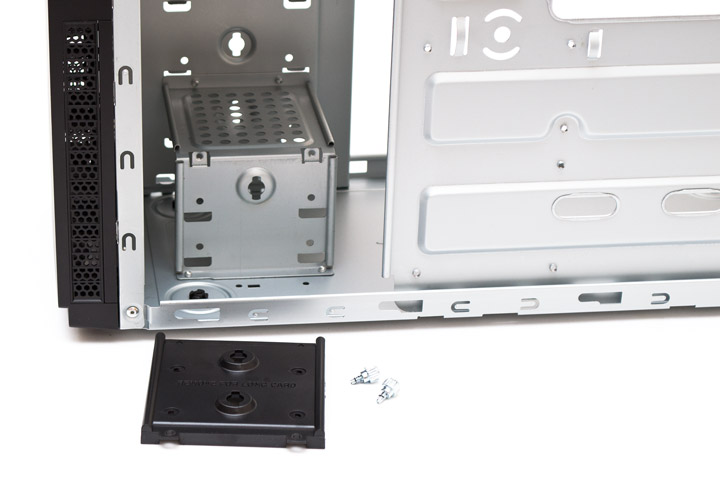

Стенка двух средних корзин под 3,5″ жесткие диски сделана съемной, чтобы дать возможность установки длинных видеокарт. Данная панель изготовлена из пластика и держится на двух винтах с накатанной головкой.

Chieftec HC-10B-OP

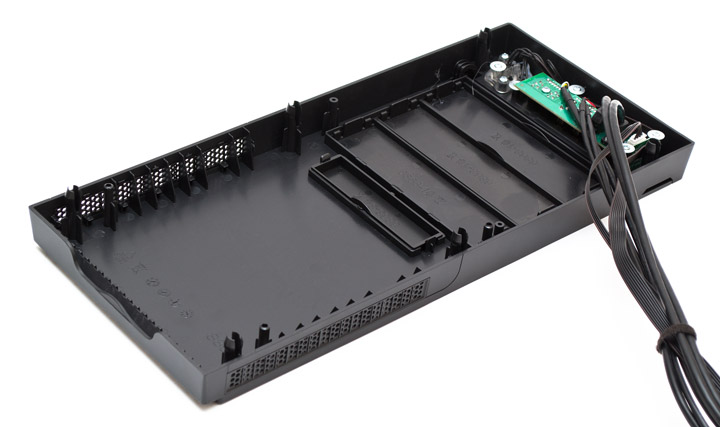

Передняя пластиковая панель легко снимается, если потянуть ее за выемку снизу. Держится на шести распорках типа «тюльпан». Все провода нужно отключить и освободить перед демонтажом.

Chieftec HC-10B-OP

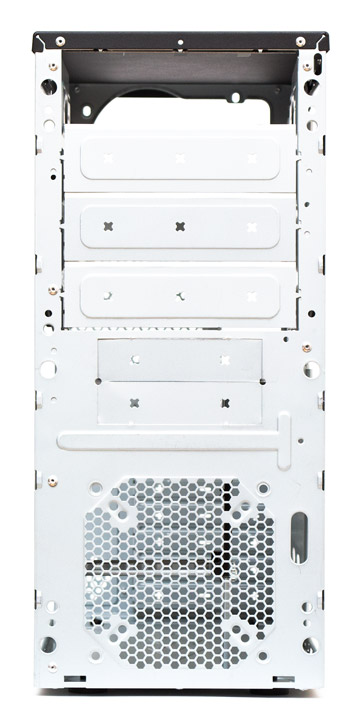

А так выглядит передняя панель без фронтальной пластиковой накладки. В нижней части с внутренней стороны можно установить один вентилятор формата 80, 92 или 120 мм.

Chieftec HC-10B-OP

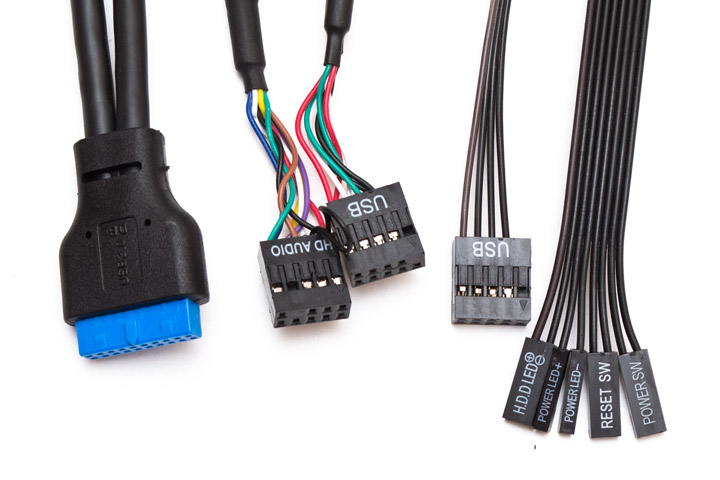

В набор кабелей от корпуса входит: разъем USB 3.0, разъем HD Audio, две колодки USB 2.0 и шлейф из четырех пар проводов от кнопок запуска и сброса системы, индикатора питания и работы накопителей.

Chieftec HC-10B-OP

Перейдем к сборке и тестированию системы.
