Обзор корпуса Chieftec GP-01B-OP

Компания Chieftec всегда была хорошим, но слишком консервативным производителем компьютерных корпусов. То ли она опасалась экспериментов, то ли ей было некогда менять и обновлять производственные линии, но новинок на рынке появлялось крайне мало, а ходовые модели продавались без изменений десятилетиями. Иногда Chieftec брендировал чужие ОЕМ-корпуса, как, например, в случае с Dragon DX-02B, а иногда и вовсе ударялся в крайности. Недавно протестированный SJ-06B — яркое тому подтверждение. Потому, когда я увидел вживую GP-01B-OP, то был приятно удивлен. Он действительно оказался похож на вполне современное компьютерное шасси, не скучное, но и не чрезмерно прогрессивное на вид. Давайте рассмотрим, что же оно представляет собой на самом деле.

Chieftec GP-01B-OP

Характеристики

Модель Chieftec GP-01B-OP
Страница продукта chieftec.eu
Тип корпуса Midi-Tower
Размеры, мм 528 (В) x 210 (Ш) x 575 (Г)
Материал ABS пластик, сталь, акрил
Вес, кг 9,2
Цвет Черный
Форм-фактор E-ATX, ATX, MicroATX, Mini-ITX
Устройства 5,25″ 2
Устройства 3,5″ внешние
Устройства 3,5″ / 2,5″ внутренние 4 / 2 (2,5″ накопители можно поставить вместо 3,5″)
Поддерживаемое количество слотов расширения 7
Вентиляторы передние — 1 х 80 мм / 3 х 120 мм / 2 х 140 мм / 1 х 180 мм / (2 х 120 мм установлены)
задние — 1 х 120 мм (установлен)
верхние — 2 х 120 / 140 мм (опционально)
Интерфейсные разъемы 2 x USB 2.0, 2 x USB 3.0, микрофонный вход и выход на наушники
Прочее Прозрачная боковая панель, съемные пылевые фильтры вверху, спереди и снизу, регулятор оборотов шести вентиляторов, цветная подсветка (7 цветов) передних разъемов, стойка поддержки видеоадаптеров
Рекомендованная стоимость, $ 100

Упаковка и комплект поставки

Более простая упаковка корпуса, чем эта, не попадалась мне за последние пару лет. На ее фронтальной и тыльной части есть только название производителя, серии и крайне схематическое изображение содержащегося внутри продукта. Даже на боковинах нет ничего, кроме коротких сведений о логистике. Защита от повреждений стандартная — два демпфера из пенопласта и пластиковый кулек. Все глянцевые поверхности и боковая прозрачная панель обтянуты клейкими пленками.

Chieftec GP-01B-OP

Комплект деталей для корпуса собран в прозрачной полиэтиленовой «косметичке», закрывающейся на молнию. Тут были обнаружены:

  • короткая инструкция по внешним разъемам корпуса;
  • восьмиконтактный разборной удлинитель питания процессора в оплетке (длиной 300 мм);
  • три кабельные стяжки;
  • диагностический динамик;
  • переходник под крестовую отвертку для монтажа стоек материнской платы;
  • 12 стоек материнской платы;
  • 17 корпусных винтов (подходят для монтажа видеокарты, БП, материнской платы);
  • восемь мелких винтиков для фиксации 2,5″ и 5,25″ устройств.
Chieftec GP-01B-OP

Внешний вид

Первое, что бросается в глаза во внешности Chieftec GP-01B-OP — это обилие глянцевых скошенных граней и сетчатая передняя панель. Ее металлическая решетка отштампована в виде сот и содержит множество мелких отверстий.

Chieftec GP-01B-OP

Вся нижняя часть решетки представляет собой съемный пылевой фильтр, состоящий из поролона, проложенного между металлической сеткой и пластиковой вставкой. Чтобы его извлечь, нужно нажать на панель сверху посередине, тем самым отпустить замок. За фильтром видна крупноячеистая решетка, на которую предустановленны встроенные 120-мм нагнетательные вентиляторы в количестве двух штук.

Chieftec GP-01B-OP

В верхней части передней панели есть две заглушки портов 5,25″ устройств. Причем, если нижняя закреплена неподвижно, то верхняя представляет собой подпружиненную дверцу, которая будет открываться выдвижным лотком DVD-ROM привода при нажатии на кнопку, в правом нижнем углу заглушки. Таким образом, какой бы ни была внешность привода, целостный дизайн корпуса не нарушается никакими посторонними вкраплениями.

Chieftec GP-01B-OP

Панель внешних интерфейсов, которая находится на скошенной передней грани между верхней и фронтальной панелью, выглядит весьма насыщенно. Две полоски из прозрачного пластика сверху и снизу — это цветные светодиоды. В верхнем ряду собрано по две пары разъемов USB 2.0 и USB 3.0, максимально удаленных друг от друга, а между ними есть два 3,5-мм аудиопорта для микрофона и наушников. Большая круглая кнопка включения с белым светодиодом подсветки установлена справа. Круглая клавиша поменьше слева отвечает за перезагрузку системы, а за ней, по порядку, следует точно такая же кнопка управления подсветкой, и две клавиши встроенного контроллера вентиляторов. При нажатии на Fast, на все подключенные вентиляторы подается напряжение 12 В, а если нажать на Slow, то 7 В. Все настройки скорости пропеллеров и цвета светодиодов запоминаются и остаются неизменными при следующей перезагрузке. Над портами спереди присутствует углубление в виде пластиковой рифленой платформы, на которую можно сложить какие-либо мелочи или гаджеты для удобной зарядки от USB-портов.

Chieftec GP-01B-OP

Наиболее интересная часть во внешнем дизайне корпуса это его левая боковая панель. Она сделана полностью из тонированного плексигласа и через нее хорошо просматривается интерьер шасси. Похоже, что подобные дверцы — это новый тренд в индустрии, поскольку такие модели попадаются мне все чаще.

Chieftec GP-01B-OP

Толщина акрила, из которого сделана дверца, колеблется в пределах от 2 мм по краям, до 3 мм в центральной части. Выглядит данная конструкция крепко, но проверять ее на прочность лишний раз я бы не рекомендовал. Дверца имеет ручку в задней части для облегчения демонтажа, держится на двух винтах с пластиковой накатанной головкой и снимается путем сдвигания назад.

Chieftec GP-01B-OP

Левая боковая дверца ровная и сплошная. У нее тоже есть штампованная ручка сзади и два крепежных винта с накатанной головкой.

Chieftec GP-01B-OP

Правильные ребра жесткости и толщина металла делают правую боковую панель достаточно прочной и устойчивой к деформирующим нагрузкам.

Chieftec GP-01B-OP

Верхняя панель состоит из глянцевой окантовки со скосами по периметру, кармана из матового пластика впереди, и вентиляционной решетки сзади.

Chieftec GP-01B-OP

При нажатии на переднюю часть решетки, она легко снимается и открывает удобный доступ внутрь. С обратной стороны тоже проложен поролон. На салазки под данным фильтром можно установить два 120- или 140-мм вентилятора.

Chieftec GP-01B-OP

С тыльной стороны все довольно стандартно. Вверху есть две заготовки под ¾″ шланги СВО, чуть ниже — вентиляционная решетка вытяжного 120-мм вентилятора, семь слотов расширения, закрытые одноразовыми вентилируемыми заглушками и посадочное место блока питания, которое позволяет ориентировать его пропеллером как вверх, так и вниз.

Chieftec GP-01B-OP

Днище корпуса закрыто двумя металлическими сеточками пылевых фильтров.

Chieftec GP-01B-OP

Снимать и ставить эти фильтры для очистки откровенно неудобно. Чтобы получить нормальный доступ к их направляющим, корпус придется положить набок. Да и общая эффективность подобного решения в деле отлова пыли крайне сомнительная.

Chieftec GP-01B-OP

За фильтрами есть три группы вентиляционных отверстий. Задняя служит для проветривания блока питания, а две передние решетки открывают доступ воздуха к накопителям, установленным в нижние корзины.

Chieftec GP-01B-OP

Ножки сделаны из глянцевого пластика с резиновыми нескользкими наклейками снизу. Их высота составляет 30 мм, чего более чем достаточно для нормальной вентиляции шасси и, в особенности, — его блока питания.

Chieftec GP-01B-OP

Теперь оценим интерьер корпуса.

Внутреннее устройство

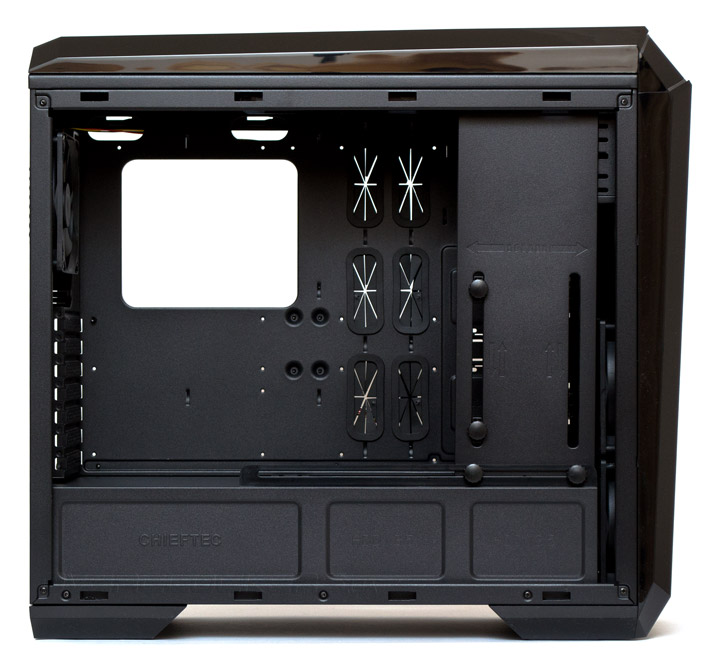

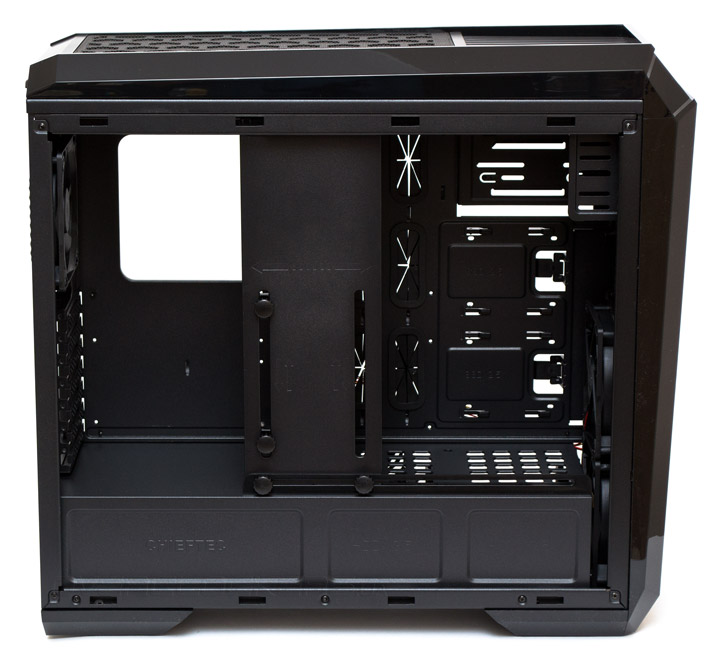

Chieftec GP-01B-OP поддерживает установку в вертикальном положении материнских плат формата E-ATX, ATX, MicroATX и Mini-ITX. Заявленная производителем допустимая высота процессорного кулера составляет 160 мм. По нашим замерам сюда вполне поместиться и 174 мм. Возможная длина плат расширения во всех слотах достигает 460 мм, с учетом установленных спереди вентиляторов стандартной толщины (25 мм). Но с точки зрения производителя стоит ограничиться 430 мм. Допустимая длина стандартного блока питания — до 190 мм включительно. Внутренний объем корпуса разделен кожухом на две части. В верхней находится материнская плата с видеоадаптерами и 5,25″ устройствами, а в нижней — блок питания и 3,5″ накопители.

Chieftec GP-01B-OP

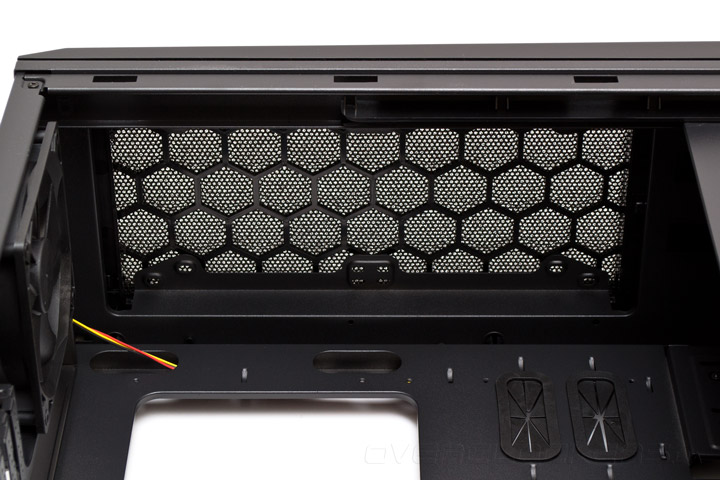

Запас пространства под верхней панелью до кромки материнской платы составляет 60 мм. Из них 25 мм — это утопленные вверх салазки, в которое точно станут два 120- или 140-мм вентилятора. Кроме того, сюда встанет и 240-мм радиатор СВО, а вот для 280-мм радиатора места вероятно уже не хватит, поскольку его выступающие части упрутся в верхнюю панель.

Chieftec GP-01B-OP

На задней панели предустановлен на выдув 120-мм вентилятор. Все семь вентилируемых заглушек слотов расширения одноразовые, а видеоадаптеры крепятся обычными винтами. Довольно странная экономия для такого класса корпусов.

Chieftec GP-01B-OP

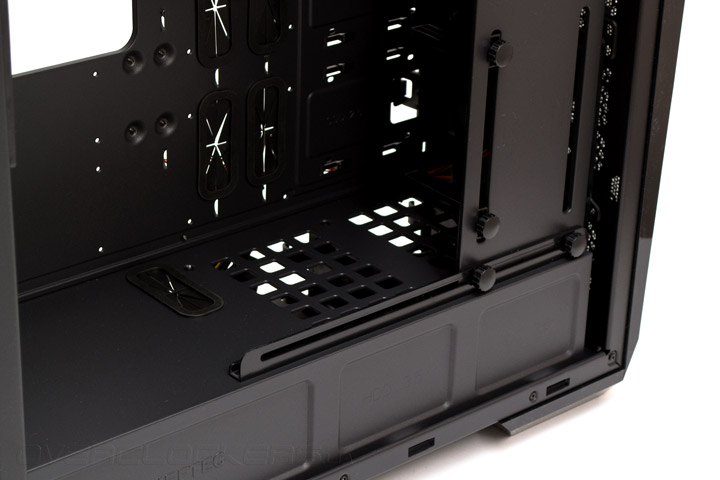

Всю нижнюю часть корпуса занимает сплошной несъемный кожух, закрывающий собой блок питания и корзины накопителей. В его передней части есть две крупные решетки для вентиляции жестких дисков, а посередине — прорезиненное отверстие для протяжки кабелей. С большой долей вероятности, данный кожух имеет сугубо декоративное назначение, поскольку выполнять функцию разделения термальных зон он не способен. Еще в передней части установлены рельсы с крупной боковой планкой поддержки видеокарт. Сама планка двигается по горизонтали почти на всю длину шасси и фиксируется двумя винтами с накатанной головкой. Два поперечных упора тоже держаться на винтах с накатанной головкой и их высоту можно отрегулировать под любой из семи слотов расширения PCI. Пожалуй — это лучший вариант реализации упоров для видеоадаптера из всего, что доводилось мне встречать за последнее время.

Chieftec GP-01B-OP

В передней части днища корпуса, есть большой запас свободного пространства, поскольку отсутствуют корзины жестких дисков, и даже крепления для двух 5,25″ устройств максимально укорочены. Благодаря этому, в Chieftec GP-01B-OP можно без проблем устанавливать самые большие видеокарты и материнские платы формата E-ATX и, возможно, даже некоторые серверные форматы материнских плат. Кроме того, впереди комфортно разместится 240- или 280-мм радиатор СВО любой толщины.

Chieftec GP-01B-OP

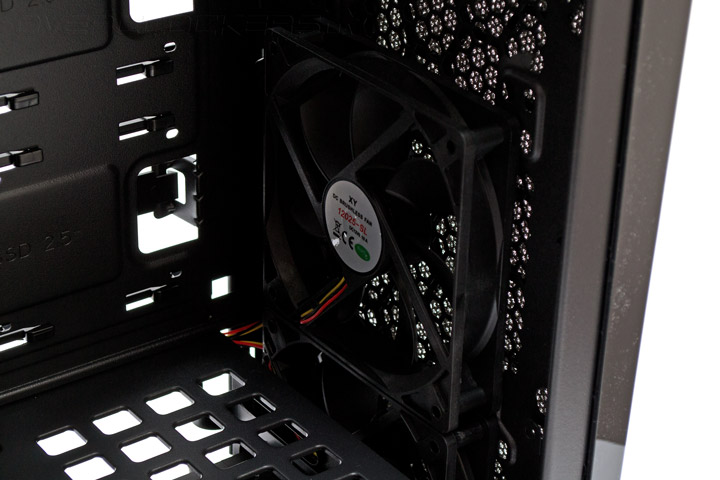

На передней панели на вдув размещены два трехконтактных 120-мм вентилятора неопределенного происхождения. Аналогичный пропеллер установлен и на задней панели корпуса. Их максимальная скорость вращения составляет 1200 об/мин, в качестве подшипника используется втулка скольжения. Стартовать эти пропеллеры способны с 450 об/мин и 4 В и работать бесшумно вплоть до 7 В и 800 об/мин. Паразитные призвуки при этом не слышны. На полных оборотах звук работы вентилятора становится слышимым, но все равно относительно тихим, создавая умеренный уровень шума, что не может не радовать.

Chieftec GP-01B-OP

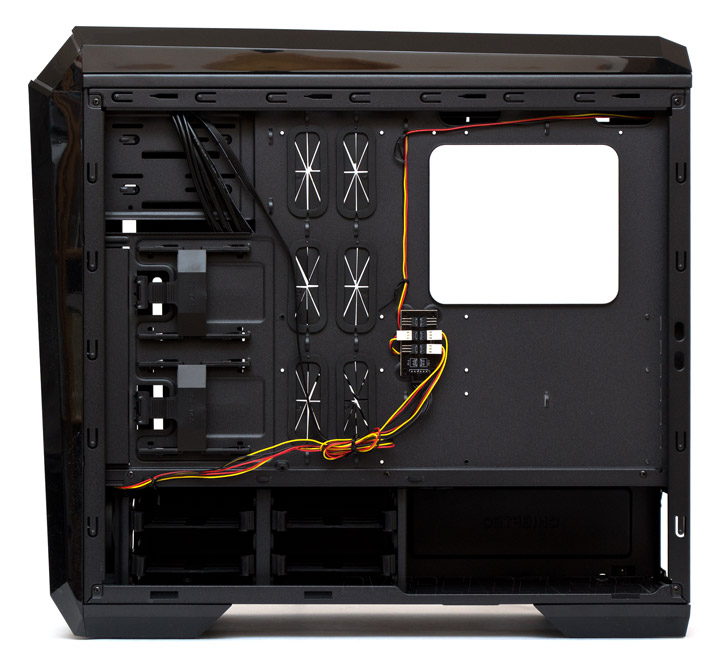

В сплошном поддоне материнской платы, который выполняет, в том числе, и роль мощного ребра поперечной жесткости для корпуса, есть много интересного. Прежде всего — это вырез для усилительной пластины процессорного кулер, который подойдет под расположение любого современного сокета CPU. Для протяжки кабелей есть шесть прорезиненных отверстий посередине и два открытых — вверху поддона. Проушин для крепления кабельных стяжек насчитывается 15 штук и расположены они в нужных местах. Запас пространства от поддона до боковой дверцы составляет 20 мм, чего обычно хватает для аккуратной укладки проводов.

Chieftec GP-01B-OP

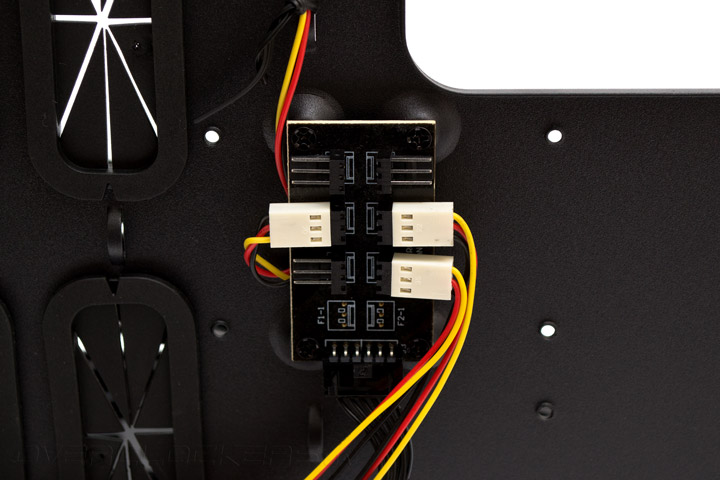

Корпус оборудован платой контроллера скорости вращения для шести трехконтактных вентиляторов. Судя по инструкции, на них может подаваться два вида напряжения — 7 и 12 В. Режим отключения не предусмотрен. Максимальная сила тока на подключаемых пропеллерах не должна превышать 0,3 А на каждую вертушку.

Chieftec GP-01B-OP

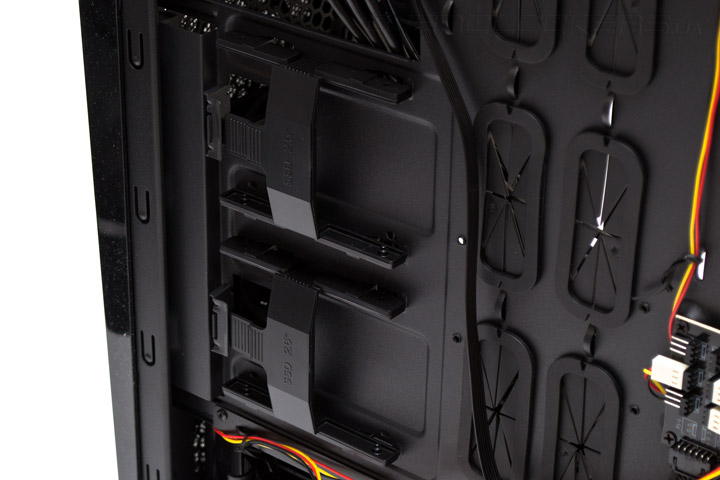

В передней части поддона есть две легкосъемные пластиковые корзины, в которые без помощи инструментов можно быстро установить по одному 2,5″ накопителю.

Chieftec GP-01B-OP

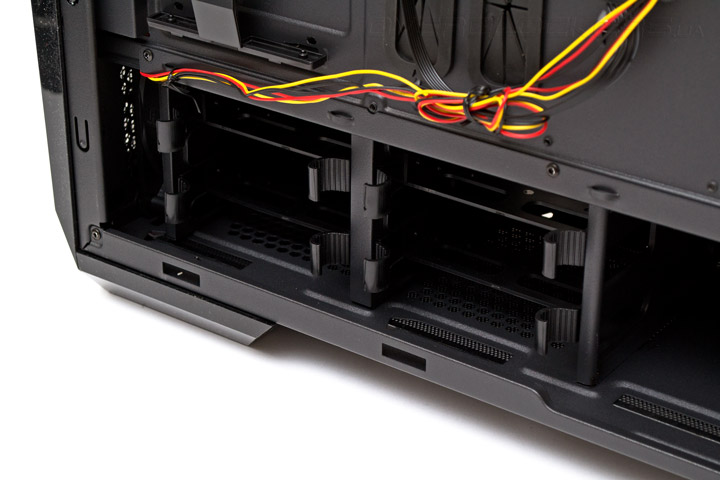

Четыре  пластиковых лотка для 3,5″ или 2,5″ накопителей расположены попарно и в нижней передней части корпуса. Хотя они и выглядят невентилируемыми на первый взгляд, это впечатление обманчиво. На самом деле вентиляционные отверстия есть над ними и под ними, а спереди накопители обдуваются предустановленным 120-мм вентилятором.

Chieftec GP-01B-OP

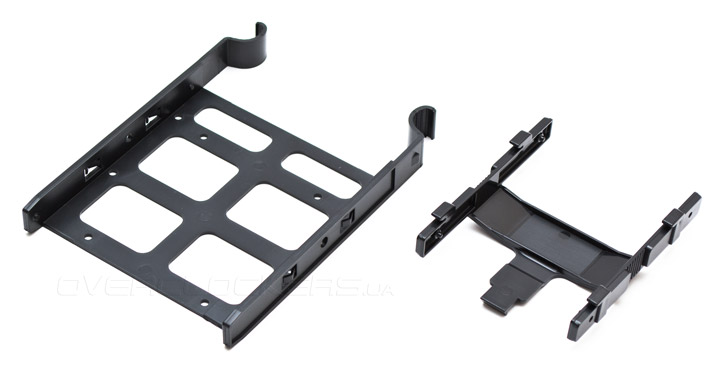

Никакой виброизоляции в лотках для 3,5″ и 2,5″ дисков не предусмотрено. В большую корзину можно поставить и 2,5″ накопитель при помощи маленьких винтов.

Chieftec GP-01B-OP

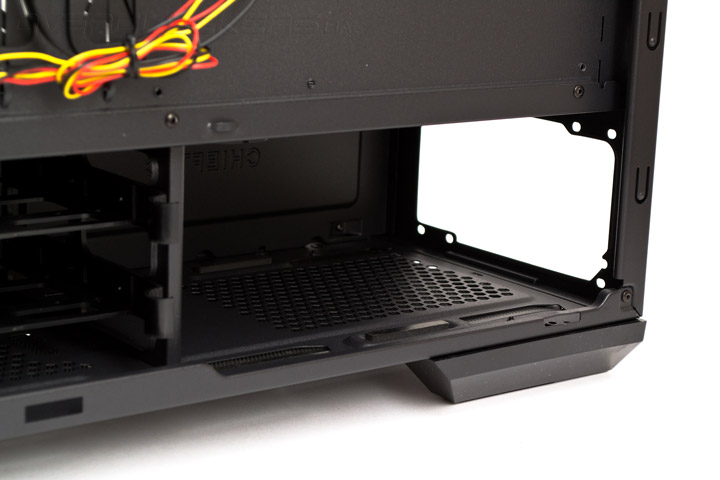

Для блока питания есть своя отдельная камера сзади. Его посадочное место оборудовано двумя резиновыми демпферами снизу. В случае монтажа сюда БП с модульным подключением кабелей — лучше присоединить их все сразу, ведь потом добраться до разъемов будет сложно.

Chieftec GP-01B-OP

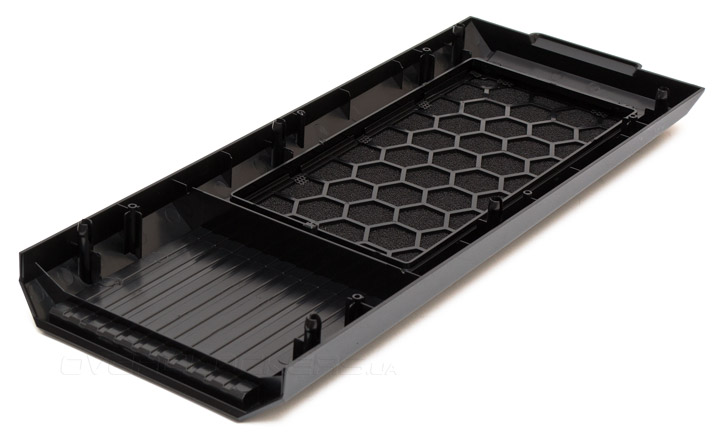

Верхняя пластиковая панель отсоединяется очень легко. Достаточно потянуть сзади за ручку вверх. Держится на шести пластиковых креплениях типа «тюльпан».

Chieftec GP-01B-OP

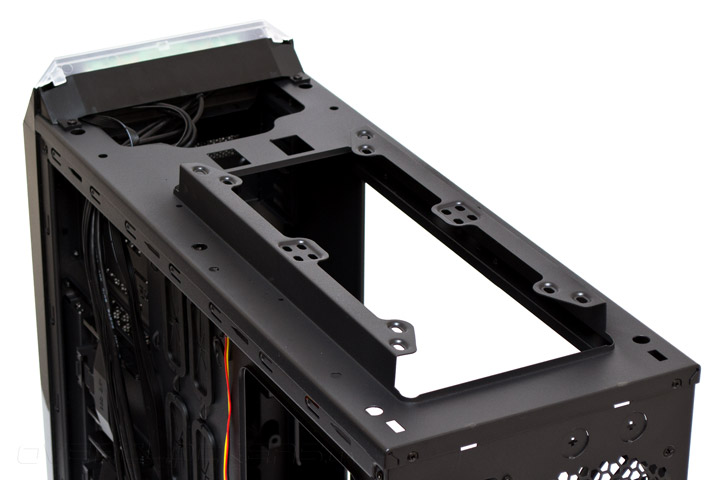

Так выглядит верхняя панель корпуса без пластиковой крышки:

Chieftec GP-01B-OP

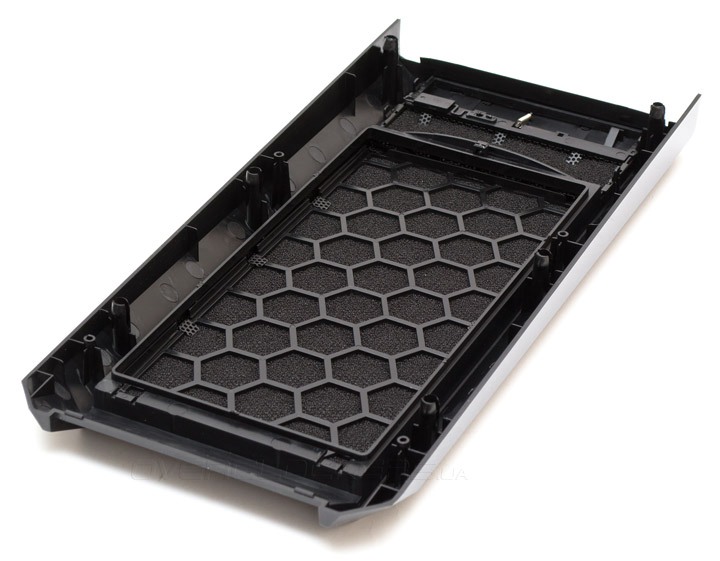

Фронтальная панель тоже снимается элементарно. В данном случае нужно тянуть на выступ снизу и на себя. Держится на шести пластиковых креплениях типа «тюльпан».

Chieftec GP-01B-OP

На вентиляционную решетку передней панели можно установить много разнообразных комбинаций вентиляторов. Самый рациональный вариант — это три 120-мм пропеллера. Второй вариант — это два 140-мм вентилятора сверху и один маленький 80-мм снизу, для обдува корзины накопителей. Наиболее экстравагантное сочетание — это один 180 мм пропеллер (толщиной не более 25 мм) посередине и снова 80-мм вертушка снизу. Стоит учесть, что при использовании нижнего 5,25″ отсека, установка верхнего 120- или 140-мм вентилятора станет невозможной. Кроме того, заглушка этого отсек имеет посадочные отверстия для вентиляторов, но выглядит одноразовой. А значит установить ее обратно и надежно закрепить уже не получится. Довольно странный инженерный просчет.

Chieftec GP-01B-OP

В набор проводов входит «молекс» для питания подсветки передней панели и регулятора оборотов вентиляторов, колодка USB 3.0, провод HD Audio, колодка USB 2.0 стандартные провода от кнопок старта, перезагрузки системы, и индикатора подачи питания. Все они черного цвета и имеют более чем достаточную для подключения длину.

Chieftec GP-01B-OP

Перейдем к сборке системы и тепловому тесту.

Сборка

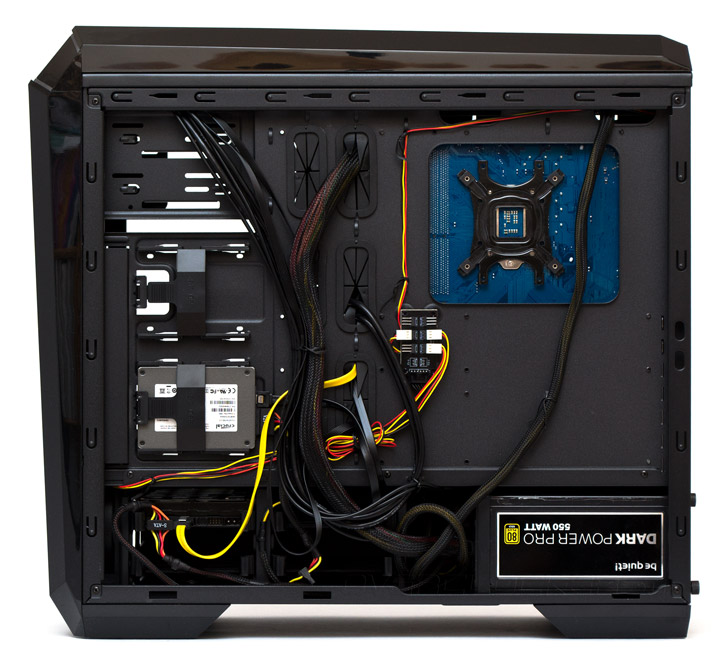

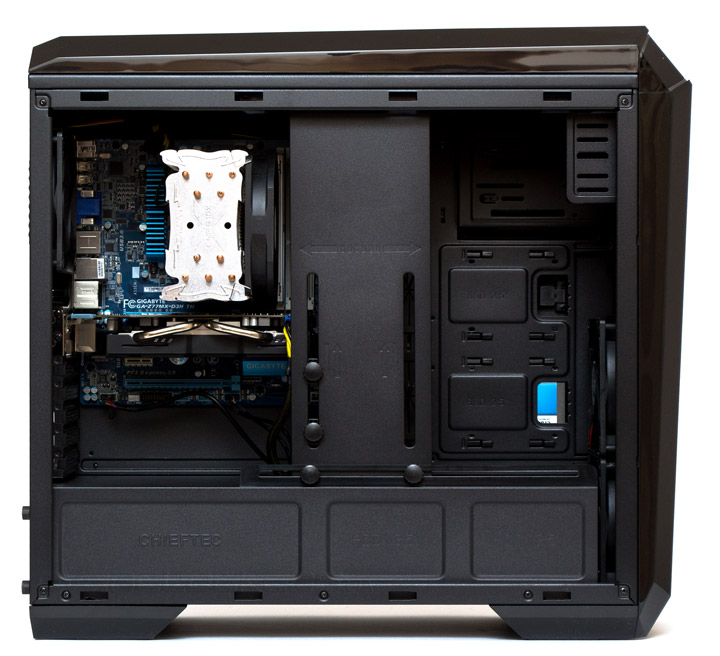

Сборка системы в корпусе Chieftec GP-01B-OP не вызывает затруднений благодаря его крупным габаритам и свободному внутреннему пространству. Укладка проводов тоже производится без проблем.

Chieftec GP-01B-OP

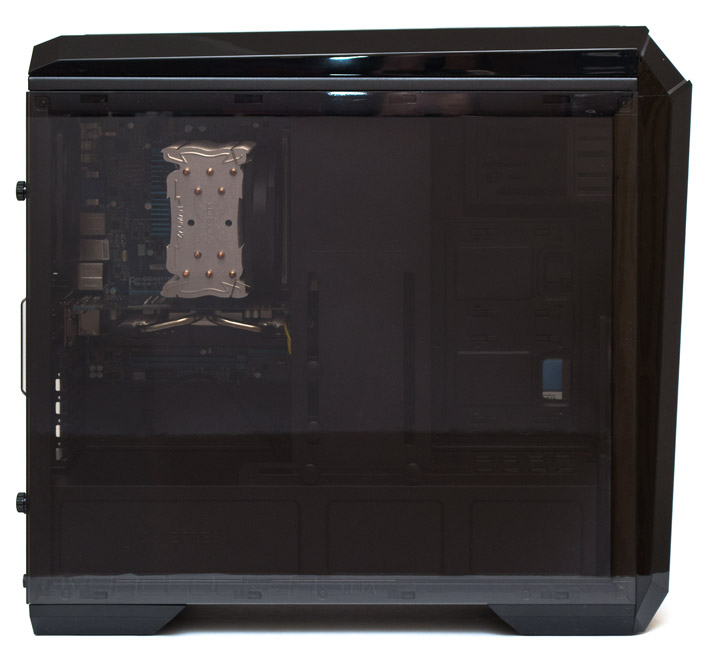

Из-за тонировки стекла, внутреннее содержимое корпуса просматривается довольно слабо. Да и широкая стойка поддержки видеокарт многое скрывает за собой. Потому тем, кто все же желает похвастаться своей системой в этом шасси, вероятно, понадобится ставить дополнительную подсветку.

Chieftec GP-01B-OP

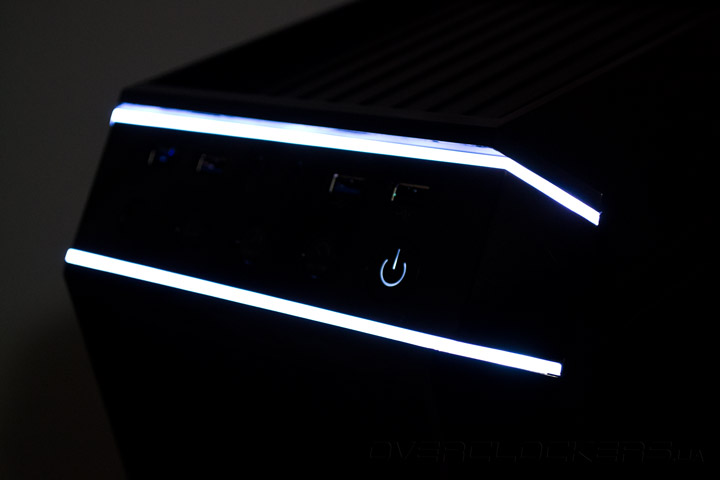

Кнопка включения питания светится постоянным белым цветом. А полоски светодиодов могут менять своей цвет. Алгоритм их работы следующий — при нажатии на соответствующую клавишу один раз включается режим циклической смены цветов — красный, желтый, синий, зеленый, фиолетовый, голубой, белый. Последующие нажатия выбирают и фиксируют один из перечисленных оттенков. Кроме того, подсветка отключается вовсе. Настройки подсветки и вентиляторов запоминаются и воспроизводятся при следующем включении компьютера. Выбирать их каждый раз нет необходимости. Лично я предпочел просто отключить эти светодиоды, поскольку они очень яркие и слепят глаза, особенно в темноте.

Chieftec GP-01B-OP

Тестовый стенд

Для тестирования эффективности охлаждения компонентов в корпусе Chieftec GP-01B-OP использовалась следующая конфигурация:

  • процессор: Intel Core i7-2600K (3,4@4,4 ГГц, 1,330 В);
  • кулер: Zalman CNPS10X Performa;
  • материнская плата: Gigabyte GA-Z77MX-D3H TH (Intel Z77);
  • видеокарта: ASUS R9270-DC2OC-2GD5 (AMD Radeon R9 270);
  • память: Kingston KHX24C11X3K4/16X (2x4 ГБ, DDR3-2133, 10-12-12-27-2Т, 1,65 В);
  • твердотельный накопитель: Crucial M4 CT064M4SSD2 (64 ГБ, SATA 6Gb/s);
  • жесткий диск: Western Digital WD2000JS-00MHB0 (200 ГБ, SATA 3Gb/s, 7200 об/мин);
  • блок питания: be quiet! Dark Power Pro 10 (550 Вт);
  • дополнительный вентилятор: 1 x 120 мм — be quiet! Silent Wings USC 120 mm (1500 об/мин),
  • термоинтерфейс: Noctua NT-H1.
Chieftec GP-01B-OP

Методика тестирования

Тепловая нагрузка создавалась с помощью одновременной работы стресс-тестов LinX 0.6.5 с 2048 МБ выделенной памяти и MSI Кombustor 3.5.1.0 на протяжении 10 минут после стабилизации температуры. Нагрузка на жесткий диск производилась программой Crystal Disk Mark 5.0.3 х64. В конце цикла тестирования система работала 10 минут в холостом режиме для определения минимальных тепловых показателей. Температура окружающей среды равнялась 23 градусам Цельсия. Скорости вентиляторов процессорного кулера и видеокарты зафиксированы на максимальных оборотах. Пиковое энергопотребление системы составило 325 ватт. Тестирование проводилось в единственном режиме сравнения с открытым стендом. В качестве дополнительного вентилятора вверху сзади на вытяжку был установлен 120-мм пропеллер со скоростью в 1500 об/мин. Все корпусные вентиляторы во время теста работали на максимальной скорости.

Результаты тестирования

Chieftec GP-01B-OP

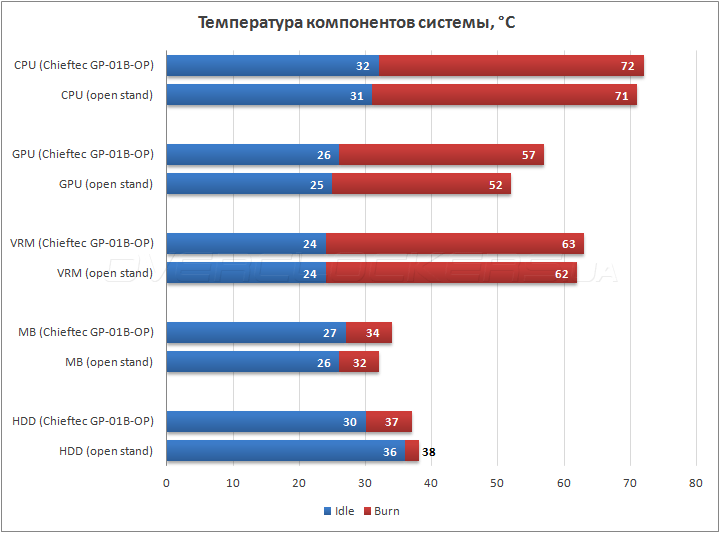

В тепловом тесте Chieftec GP-01B-OP показал себя на удивление хорошо, даже с учетом не полного комплекта вентиляторов. Процессор по температуре уступил всего один градус открытому стенду. Видеокарта нагрелась на пять градусов сильнее, что тоже вполне приемлемо. Разница в температуре силовых цепей и материнской платы колебалась в пределах одного-двух делений ртутного столба. Жесткий же диск охлаждался в нагрузке лучше на один градус, зато в простое отыграл сразу шесть. Одним словом — система вентиляции в данном шасси очень даже достойная.

Выводы

Chieftec GP-01B-OP — это вполне годный корпус с неплохим внешним дизайном, хорошей конструкцией и приличной системой вентиляции. К его несомненным достоинствам следует отнести возможность простой установки по-настоящему крупных компьютерных компонентов, поддержку систем СВО, наличие пылевых фильтров и встроенного контроллера вентиляторов.

Не лишено шасси и мелких недочетов. В частности — одноразовые заглушки слотов PCI и нижнего 5,25″ отсека вызывают у меня легкое недоумение. Кроме того, нижние пылевые фильтры можно было бы сделать более удобными для снятия и очистки, а светодиоды подсветки передней панели — намного менее яркими. Специфические особенности, которые могут понравиться далеко не всем пользователям — это боковая дверца из плексигласа (неизвестно, насколько она долговечна и устойчива ли к механическим воздействиям) и обилие глянцевых элементов на скосах передней и верхней панели.

В целом, Chieftec GP-01B-OP — это отличный вариант в своем ценовом сегменте, подходящий для сборки горячей и производительной системы. Надеюсь, что компания и дальше продолжит развитие своей продуктовой линейки в этом направлении.
