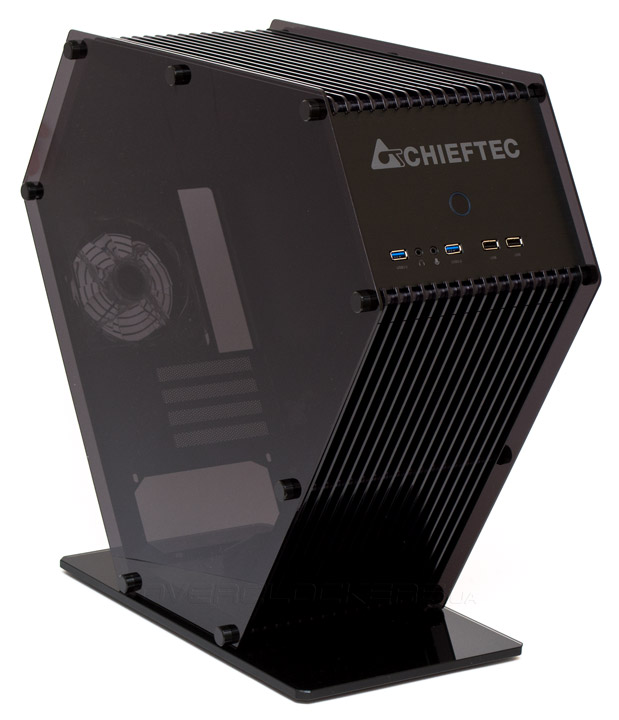

«Я памятник себе воздвиг нерукотворный...» — именно такими словами знаменитого поэта мне хотелось озаглавить данный обзор. Но, учитывая особенности поисковых алгоритмов Google, решено было не приводить эту цитату в заголовке. Да, именно на памятник, выполненный в стиле современного концептуального искусства, больше всего похож этот необычный корпус. Причем, если по общим меркам он просто необычен, то для линейки изделий компании Chieftec шасси выглядит и вовсе уникальным. Для чего он был сделан? Сказать с ходу сложно. Явно не для того, чтобы пылиться в нише под столом. Может быть это выставочный стенд? Совсем не факт. Даже на разных региональных сайтах компании его относят к разным сериям. Например, на европейском корпус зачислен в серию Uni. А на глобальном — он, почему-то, уже прописался в Gaming. Одним словом, предлагаю рассмотреть внимательно, как SJ-06B устроен, и попробовать шасси в тепловом тесте, а потом уже делать общие выводы о его роли и предназначении.
![Chieftec SJ-06B](/case/chieftec-sj-06b/01-chieftec-sj-06b.jpg)
Характеристики
Модель | Chieftec SJ-06B |
---|---|
Страница продукта | chieftec.com |
Тип корпуса | Midi-Tower |
Размеры, мм | 488 (В) x 225 (Ш) x 560 (Г) |
Материал | Стекло, акриловый пластик, алюминий, сталь |
Вес, кг | 7,7 |
Цвет | Черный |
Форм-фактор | MicroATX, Mini-ITX |
Устройства 5,25″ | – |
Устройства 3,5″ внешние | – |
Устройства 3,5″ / 2,5″ внутренние | 2 / 2 |
Поддерживаемое количество слотов расширения | 4 |
Вентиляторы | задний — 1 х 120 мм (установлен) |
Интерфейсные разъемы | 2 x USB 2.0, 2 x USB 3.0, микрофонный вход и выход на наушники |
Прочее | – |
Рекомендованная стоимость, $ | 190 |
Упаковка и комплект поставки

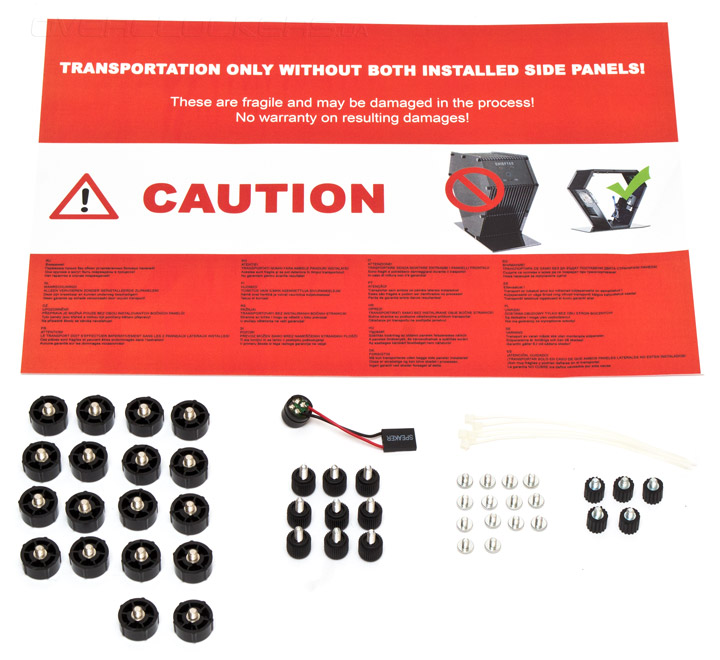

Обычно мы приводим фото упаковки корпуса. Но на этот раз было решено обойтись без него, поскольку огромная картонная коробка, в которой Chieftec SJ-06B поставляется в продажу, выглядит совершенно непритязательно. Тем не менее, стоит отметить очень хорошую внутреннюю защиту от повреждений, сделанную в виде крупных мягких демпферов, множества уплотнителей и защитных пленок. Поскольку шасси довольно хрупкое само по себе, вся защита была сделана на совесть. В комплекте аксессуаров есть даже листок с предупреждением о том, что боковые акриловые панели должны быть сняты с корпуса при транспортировке. Помимо этого, в комплекте были обнаружены:
- диагностический динамик;
- пять кабельных стяжек;
- 18 винтов с глянцевой накатанной головкой для крепления боковых панелей;
- пять прорезиненных винтов для фиксации 3,5″ жестких дисков;
- 14 мелких винтиков для крепежа материнской платы и 2,5″ накопителей;
- девять корпусных винтов с накатанной пластиковой головкой.
![Chieftec SJ-06B](/case/chieftec-sj-06b/02-chieftec-sj-06b.jpg)
Внешний вид

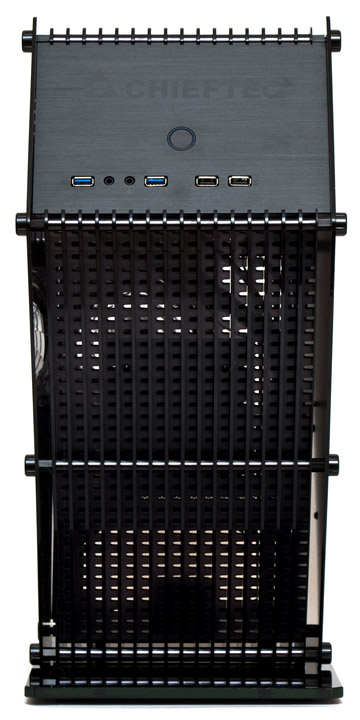

Внешне Chieftec SJ-06B выглядит как шестиугольник, с покатыми передними и задними гранями и прямыми боковинами. Передняя, верхняя и часть задней панели сделаны из акриловых ребер, надетых в нескольких местах на поперечные крепежные штифты. Вся конструкция установлена на массивную стеклянную подставку, а по бокам закреплены декоративные боковые панели, сделанные из прозрачного акрила. Нижняя, отвесная часть передней панели, набрана из 17 вертикальных ребер и имеет множество отверстий между ними. На боковых гранях есть сантиметровые зазоры между основной частью корпуса и боковыми панелями, благодаря чему воздух (и, к сожалению, пыль) будет свободно проходить внутрь.
![Chieftec SJ-06B](/case/chieftec-sj-06b/03-chieftec-sj-06b.jpg)

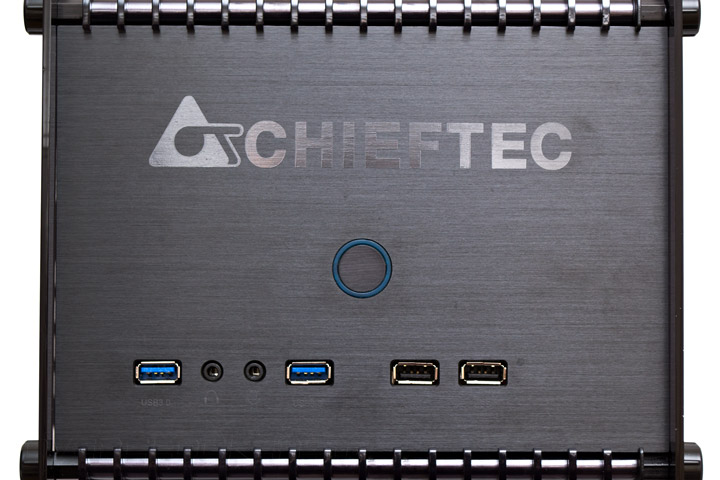

Верхняя наклонная часть передней панели сделана из листа шлифованного алюминия. На ней нанесен логотип и название компании Chieftec, приблизительно по центру есть круглая кнопка включения с ободком из синего полупрозрачного пластика. Еще ниже находятся два разнесенных в стороны порта USB 3.0, между ними — два 3,5-мм аудио разъема, а чуть правее — два порта USB 2.0.
![Chieftec SJ-06B](/case/chieftec-sj-06b/04-chieftec-sj-06b.jpg)

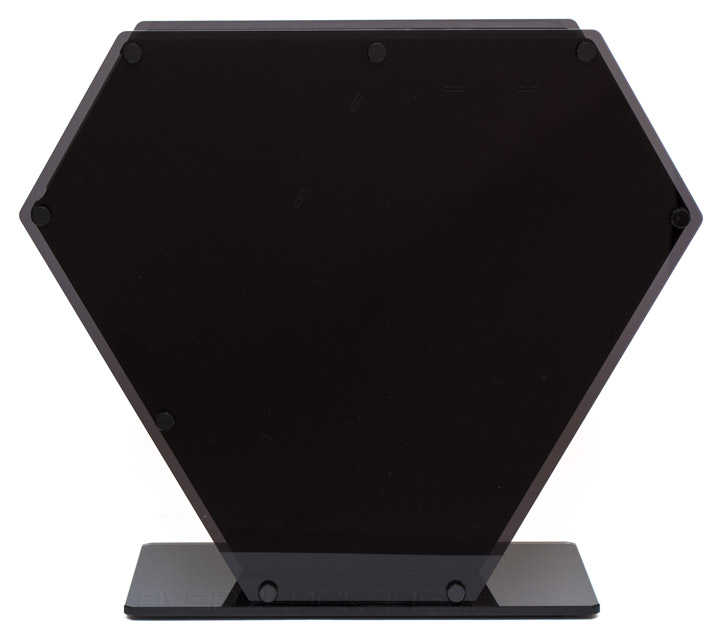

Левая боковая панель выполнена из 3-мм по толщине акрилового пластика, вырезанного в форме шестиугольника. Она крепится к несущей части конструкции шасси с помощью восьми фигурных винтов. Панель прозрачна лишь частично, благодаря дымчатому напылению черного цвета, и, в целом, весьма зеркальная. Обладает выраженным электростатическим эффектом и склонна очень быстро притягивать пыль.
![Chieftec SJ-06B](/case/chieftec-sj-06b/05-chieftec-sj-06b.jpg)

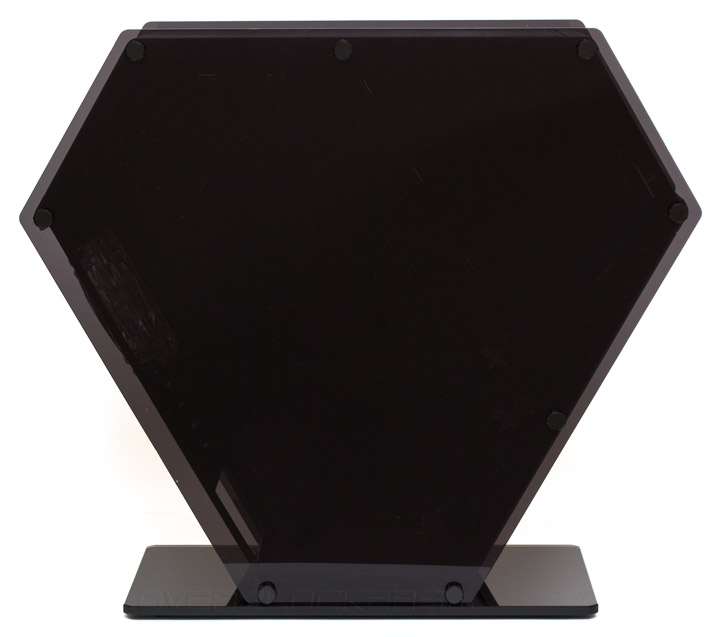

Правая боковая панель выглядит полностью аналогично с левой. Единственное, что за ней находится глухая металлическая пластина каркаса корпуса, потому ее прозрачность — скорее дань декоративным требованиям, нежели практическим. Напоминю, что при транспортировке шасси, боковины лучше всего снять и перевозить отдельно, чтобы избежать на них трещин. Все же акрил — не самый износостойкий и прочный материал.
![Chieftec SJ-06B](/case/chieftec-sj-06b/06-chieftec-sj-06b.jpg)

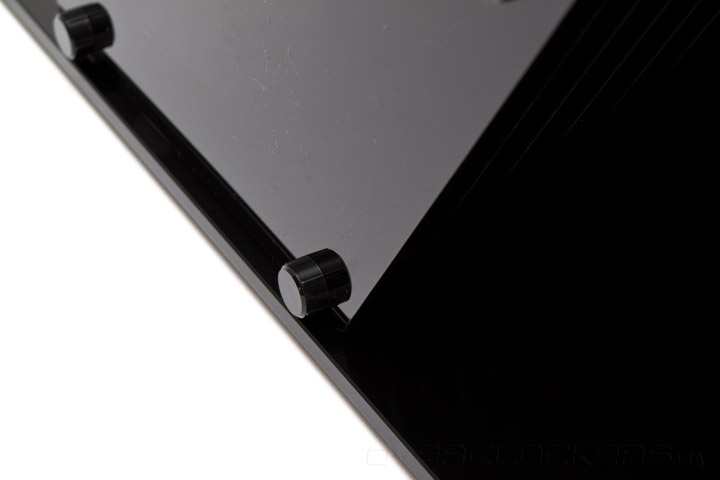

Так выглядят декоративные винты, удерживающие боковые панели с обеих сторон.
![Chieftec SJ-06B](/case/chieftec-sj-06b/07-chieftec-sj-06b.jpg)

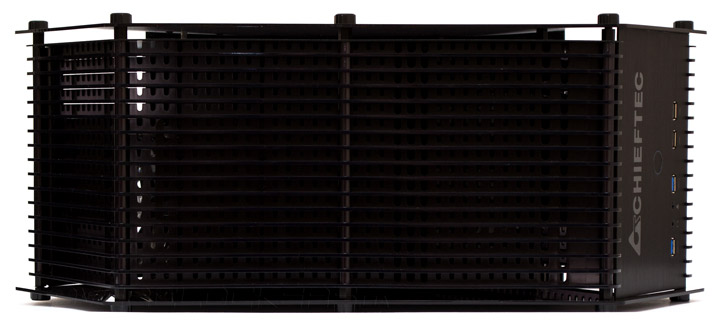

Верхняя панель набрана из таких же акриловых ребер, что и передняя. В ней много отверстий, что тоже обещает неплохую естественную вентиляцию внутри.
![Chieftec SJ-06B](/case/chieftec-sj-06b/08-chieftec-sj-06b.jpg)

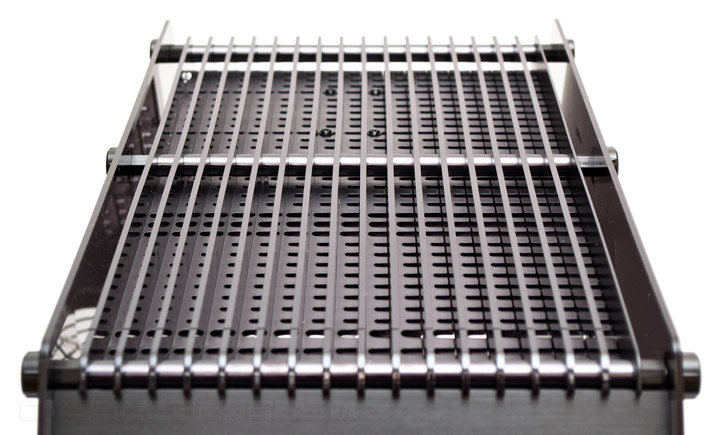

По большому счету, если бы производитель хотел сделать вентиляцию еще лучше, можно было обойтись без горизонтальных перфорированных вставок между ребрами. С другой стороны к ним можно прикрепить разнообразное навесное оборудование, в том числе и вентиляторы, если найти длинные винты подходящего по диаметру размера.
![Chieftec SJ-06B](/case/chieftec-sj-06b/09-chieftec-sj-06b.jpg)

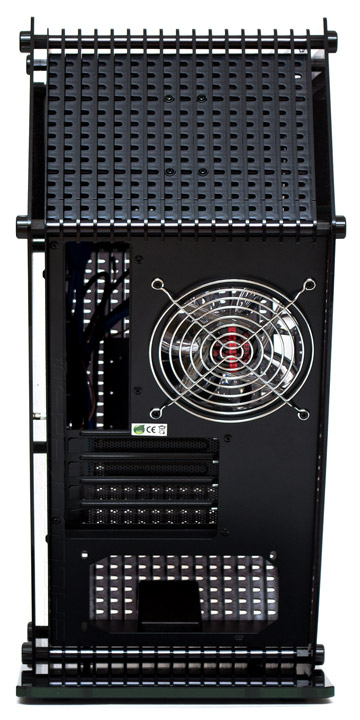

Верхняя часть задней панели продолжает «акриловую» линию верхней панели. Однако нижняя часть уже гораздо больше похожа на устройство обычного компьютерного корпуса. Она металлическая, на привычном месте расположено посадочное место 120-мм вентилятора, закрытое круглой проволочной решеткой, еще ниже есть четыре слота PCI, закрытые вентилируемыми многоразовыми заглушками. А в самом низу есть посадочное место блока питания. Судя по отверстиям, предусмотрен единственный способ установки БП — вентилятором по направлению вверх.
![Chieftec SJ-06B](/case/chieftec-sj-06b/10-chieftec-sj-06b.jpg)

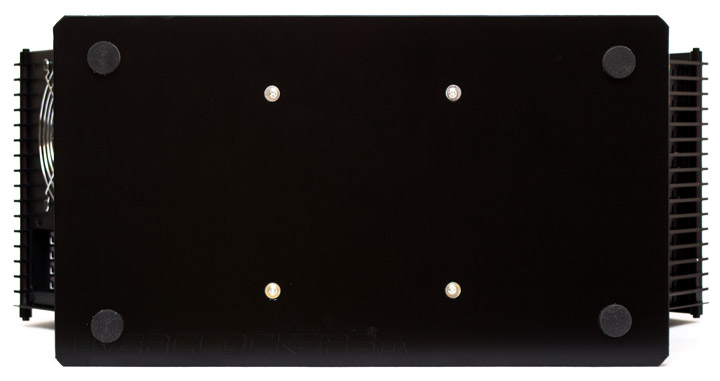

Основание корпуса сделано из закаленного стекла, толщиной 7 мм, тонированного с обеих сторон. По центру видим четыре шляпки от винтов, соединяющих каркас корпуса и основание воедино. По углам приклеены четыре круглые резиновые ножки.
![Chieftec SJ-06B](/case/chieftec-sj-06b/11-chieftec-sj-06b.jpg)

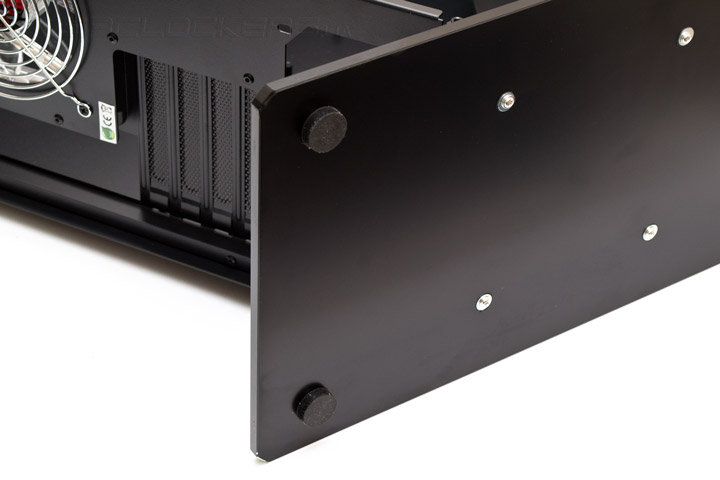

Высота ножек составляет 5 мм. На этом заканчиваем с описание внешности Chieftec SJ-06B и переходим к изучению его внутреннего устройства.
![Chieftec SJ-06B](/case/chieftec-sj-06b/12-chieftec-sj-06b.jpg)
