ASUS Matrix-R9280X-P-3GD5
Видеокарты Matrix являются вершиной инженерной мысли конструкторов ASUS. И высокий статус данного продукта проявляется даже в его упаковке — большая коробка с фирменным стилем оформления.
Боковая панель откидная. Под ней перечислены технические особенности видеоадаптера, который можно рассмотреть через прозрачное окно. Графический ускоритель зафиксирован в форме из вспененного полиэтилена.
Все аксессуары сложены в специальный коробок, как у материнских плат ASUS Republic of Gamers.

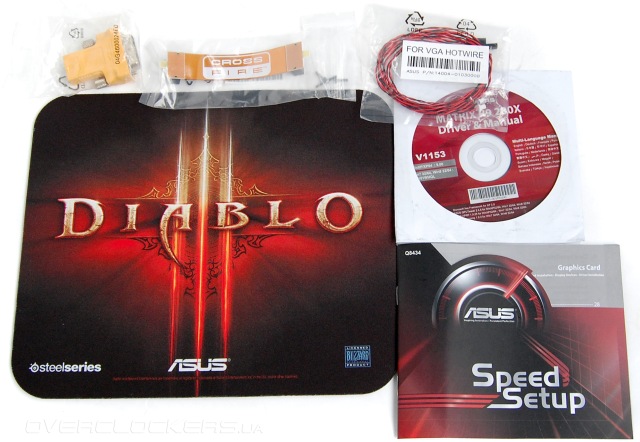

Комплектация следующая:
- переходник DVI/HDMI;
- мостик CrossFire;
- кабели VGA Hotwire;
- дополнительный радиатор VRM;
- коврик с логотипом Diablo 3;
- наклейка с логотипом Republic of Gamers;
- диск с программным обеспечением.

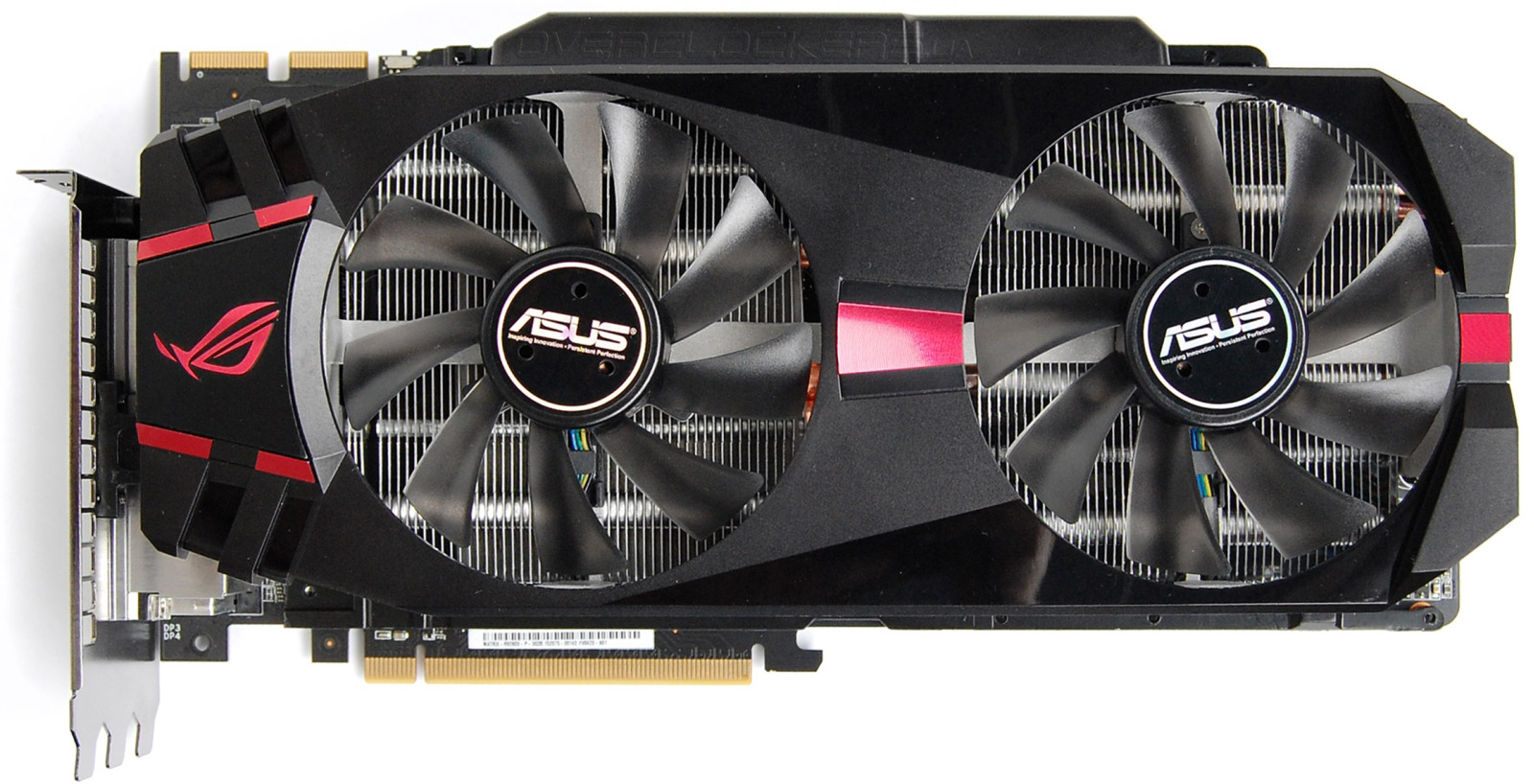

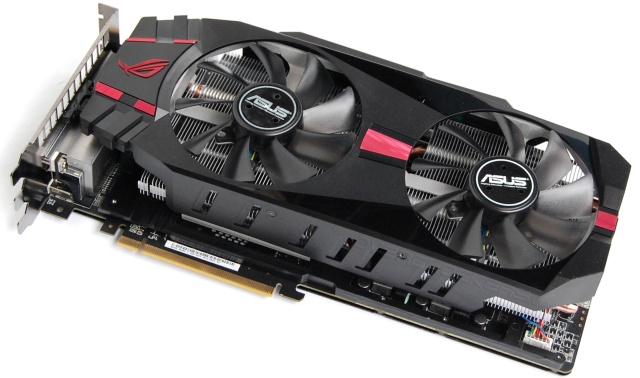

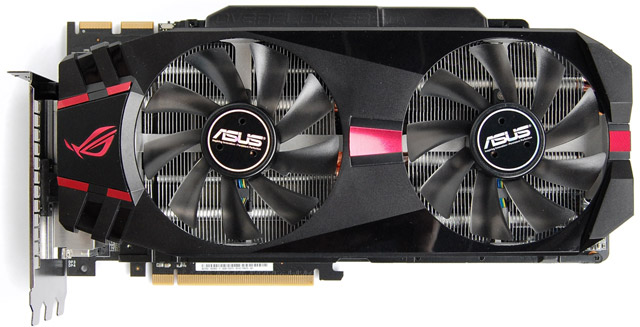

При первом взгляде на Matrix-R9280X-P-3GD5 можно констатировать полную внешнюю идентичность с остальными представителями этой линейки видеокарт.

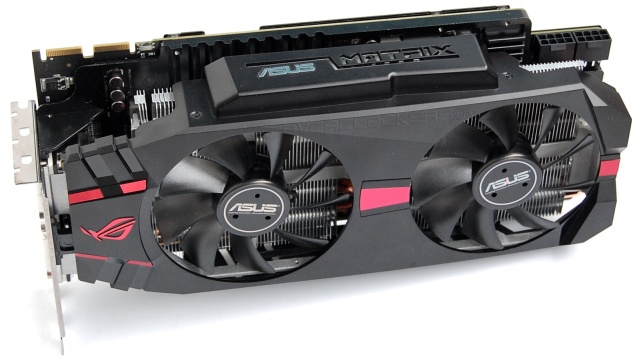

Мощная система охлаждения с большими вентиляторами занимает целых три слота. Длина ASUS укладывается в 28 сантиметров. По ширине карта больше любой обычной версии — 12 с половиной сантиметров до разъема PCI Express. Во внешнем дизайне чувствуется преемственность с остальными продуктами серии Republic of Gamers.

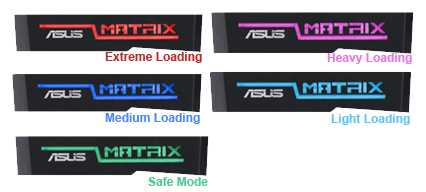

На боковой стороне кулера расположен отсек с логотипами ASUS и Matrix, которые подсвечиваются группой светодиодов.
В зависимости от нагрузки цвет подсветки может меняться от ярко-красного (максимальная нагрузка) до зеленого (безопасный режим). Такой динамический индикатор порадует любителей модинга и разных подсветок в ПК.

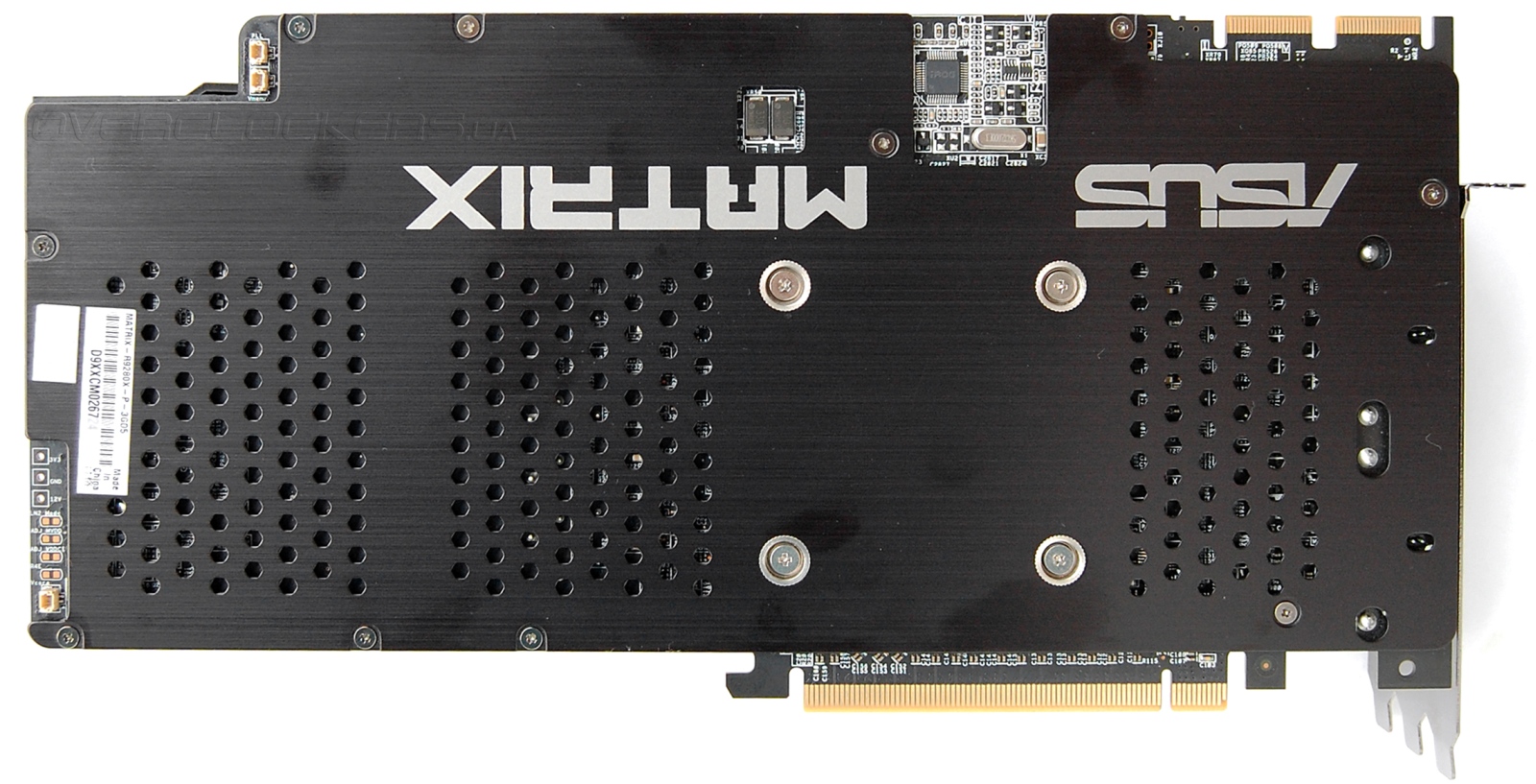

Обратная сторона платы почти полностью закрыта перфорированной металлической пластиной.

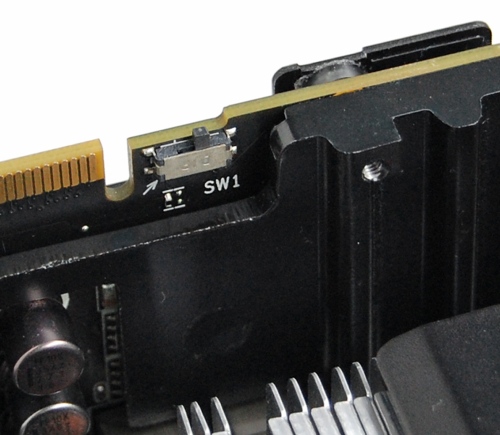

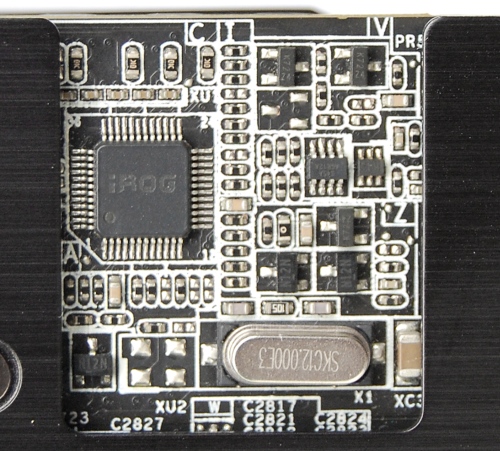

Свободной оставлена площадка, на которой распаян контроллер iROG с кварцевым резонатором. У разъема CrossFire имеется переключатель микрокода карты. У Matrix два BIOS, что позволяет экспериментировать с прошивками без боязни вывести видеокарту из строя. Частотные характеристики у стандартных прошивок одинаковые.

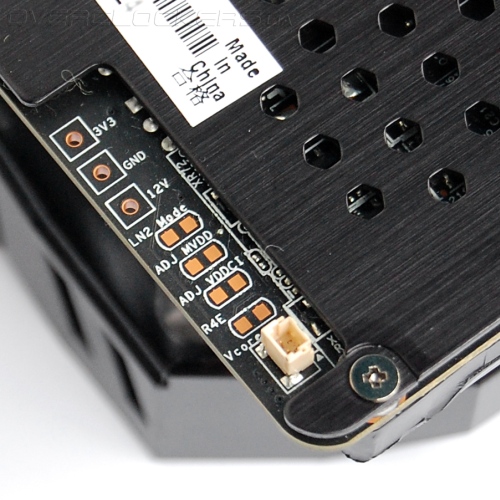

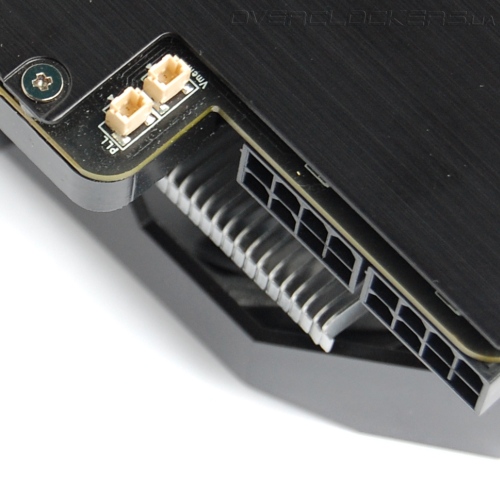

В зонах по краям платы расположены контакты VGA Hotwire. Соединив небольшие разъемы комплектными кабелями с соответствующими контактами на системной плате ASUS серии Republic of Gamers, пользователь получает возможность аппаратного контроля основных рабочих напряжений через UEFI BIOS платы или через утилиту ASUS Ai Suite в среде Windows. Хотя у Matrix отлично работает программный мониторинг и куча параметров регулируется через ASUS GPU Tweak без какой-либо дополнительной коммутации карты с материнской платой. Управление через VGA Hotwire активируется по замыканию двух контактных площадок R4E. Замыкание LN2 Mode снимает защиту от высокого напряжения. Контакты ADJ MVDD и ADJ VDDCI зарезервированы для ручного управления напряжением памяти и GPU при подборе шунтирующего сопротивления.

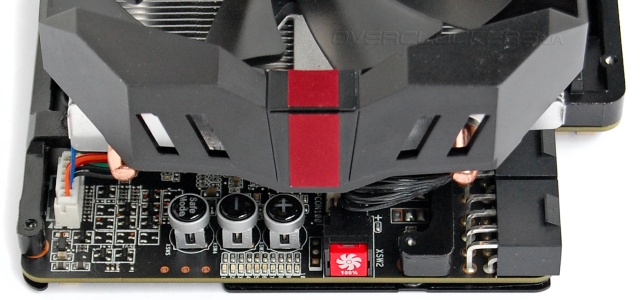

На лицевой стороне, у края платы, расположено несколько кнопок. Красная активирует скоростной режим вентиляторов, мгновенно выводя их обороты на 100%. Кнопки обозначенные «–» и «+» позволяют регулировать напряжение GPU. А если что-то пошло не так, можно произвести аппаратный сброс и вернуться к исходным настройкам BIOS по нажатию кнопки Safe Mode. Хотя над кнопками и нависает кулер, но доступом к ним не вызывает проблем.

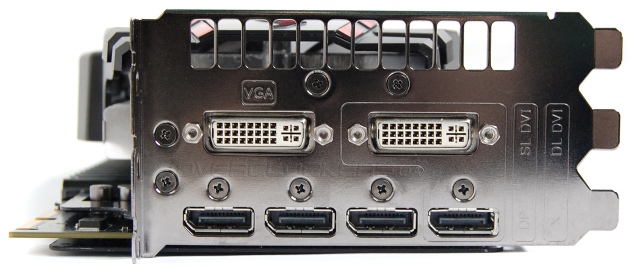

Matrix предлагает богатые возможности по подключению дисплеев благодаря наличию пары DVI и четырех DisplayPort.

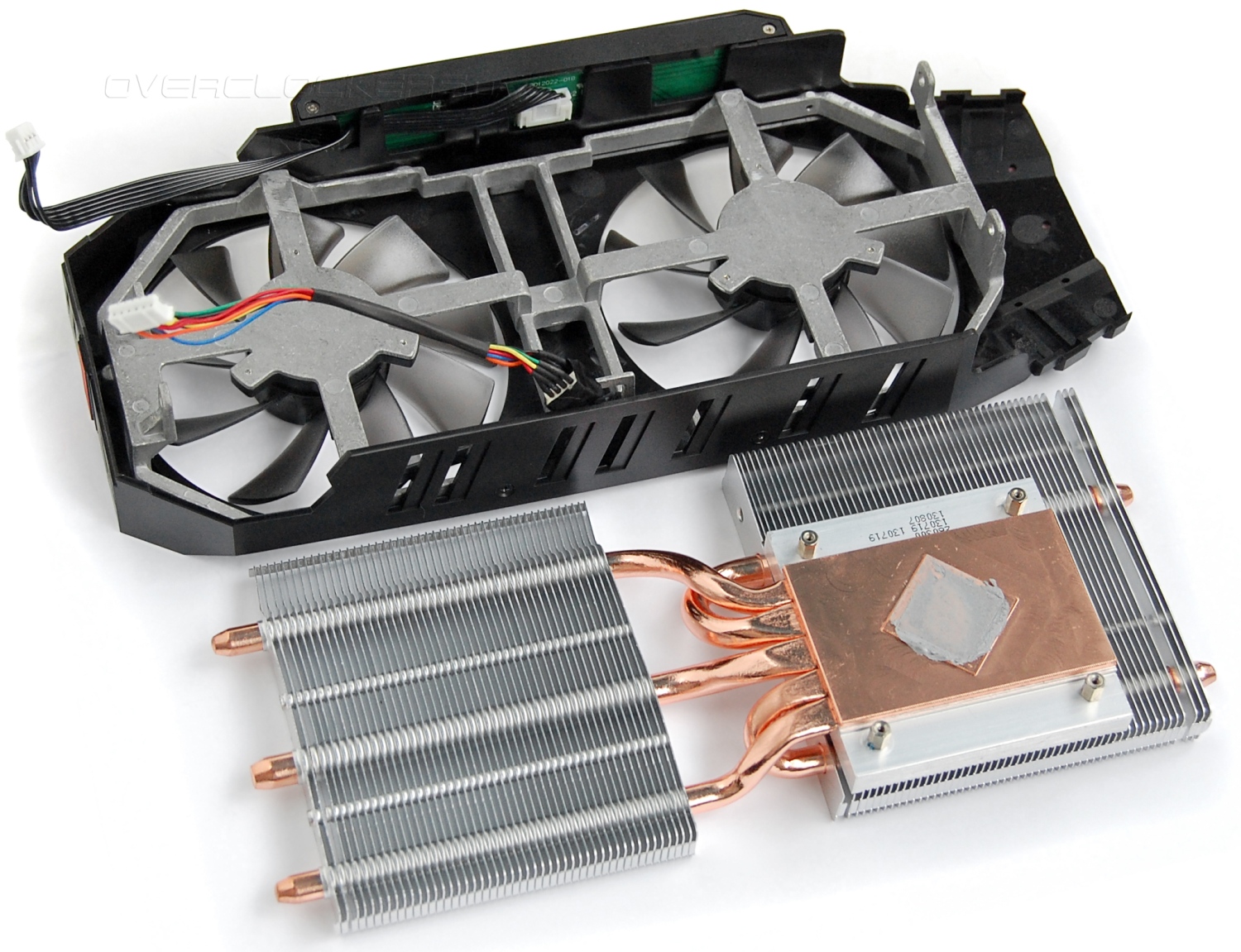

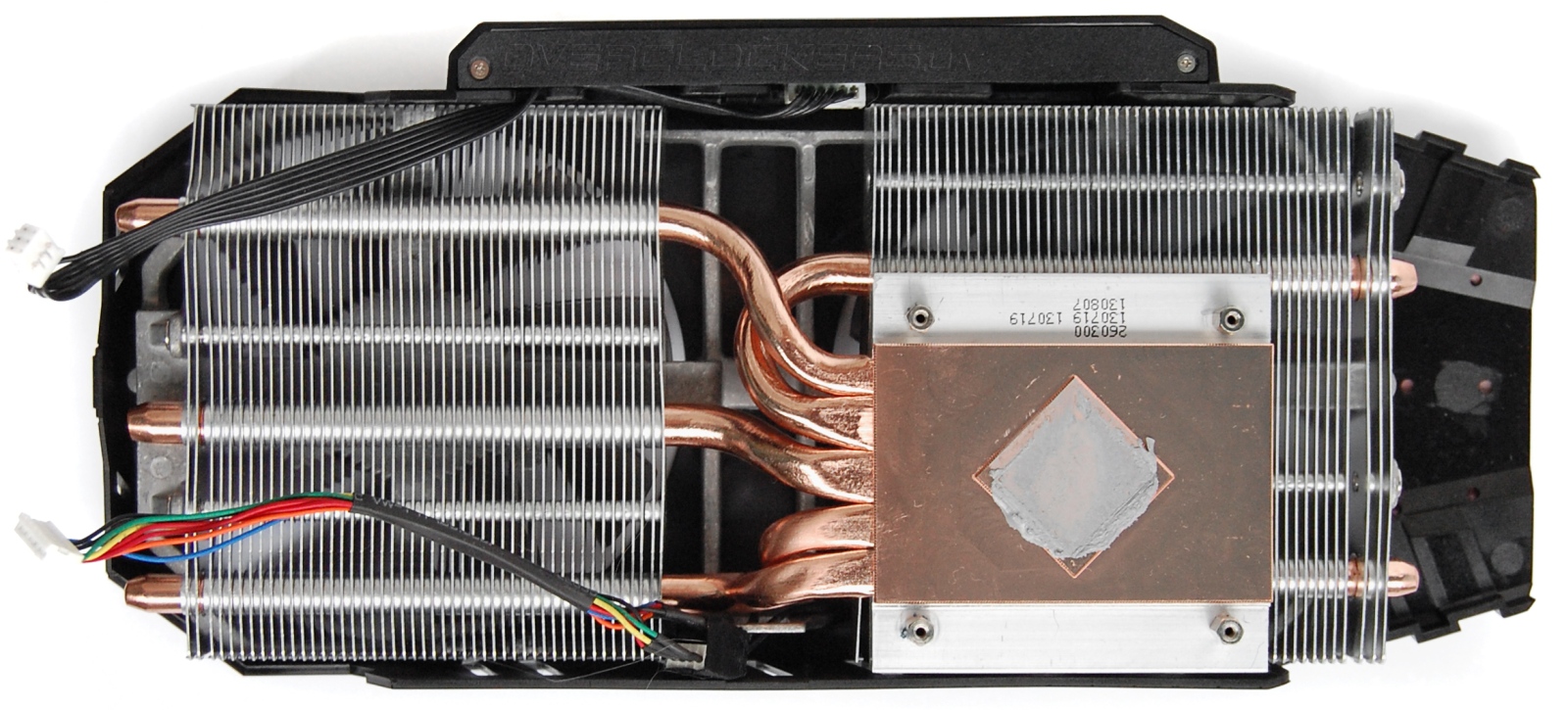

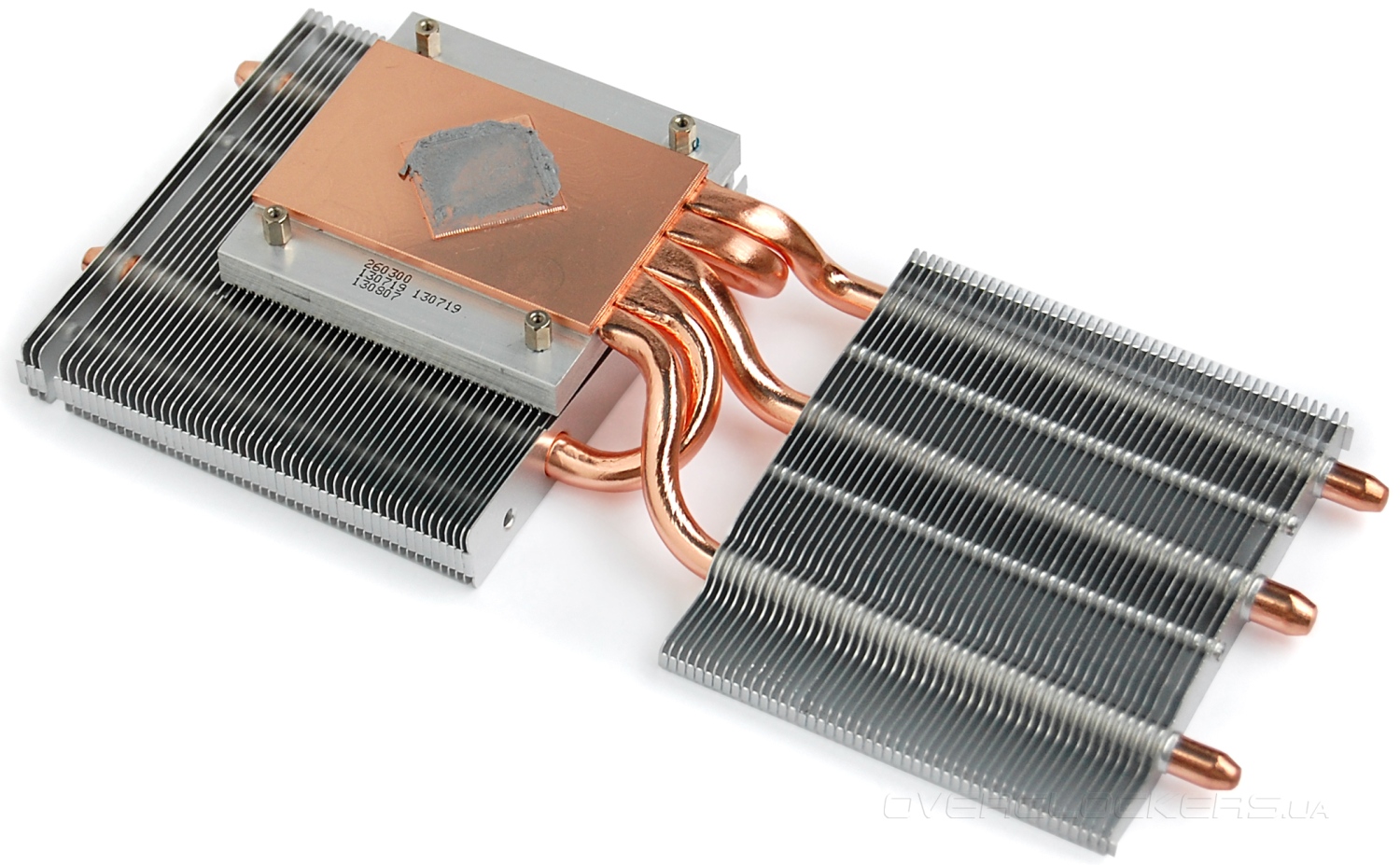

Система охлаждения ничем не отличается от той, что устанавливается на ASUS Matrix-HD7970-P-3GD5 — массивное медное основание, пять тепловых трубок, двухсекционный радиатор. Такое охлаждение используется во всех трехслотовых видеокартах ASUS, с небольшими вариациями по количеству трубок и типу основания.
Основной объем занимает не радиатор, а крупные вентиляторы Eveflow T129025SU диаметром 100 мм (крыльчатка 95 мм) и высотой 25 мм. По габаритам это аналоги корпусных моделей, у графических карт обычно используются более тонкие вентиляторы. Такие гиганты способны создать мощный воздушный поток даже на небольших оборотах.
Радиатор своими размерами не поражает. У новых двухслотовых DirectCU (ASUS R9280X-DC2T-3GD5) он явно больше.

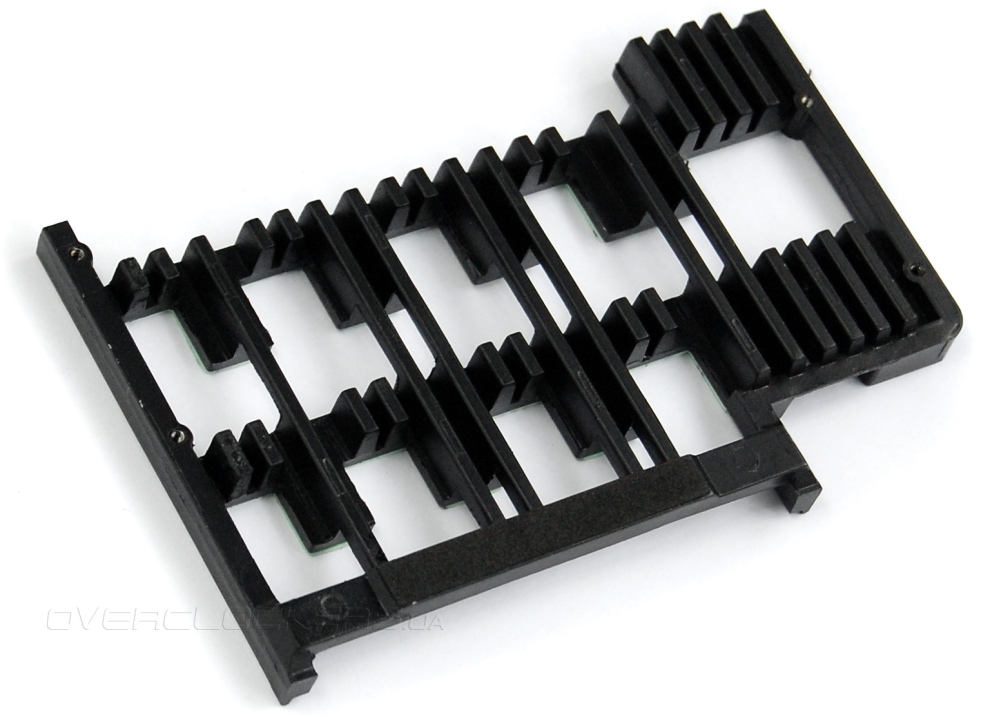

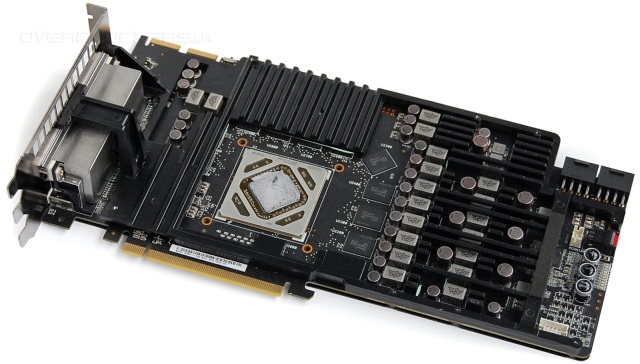

Плата накрыта толстой массивной пластиной с рельефной поверхностью для увеличения площади рассеивания. В отличие от радиатора графического чипа такая пластина смотрится очень солидно, на голову выше охлаждения VRM у R9280X-DC2T-3GD5.
На случай использования альтернативных систем охлаждения или стакана для жидкого азота в комплектации присутствует укороченная версия радиатора только для элементов узла питания.

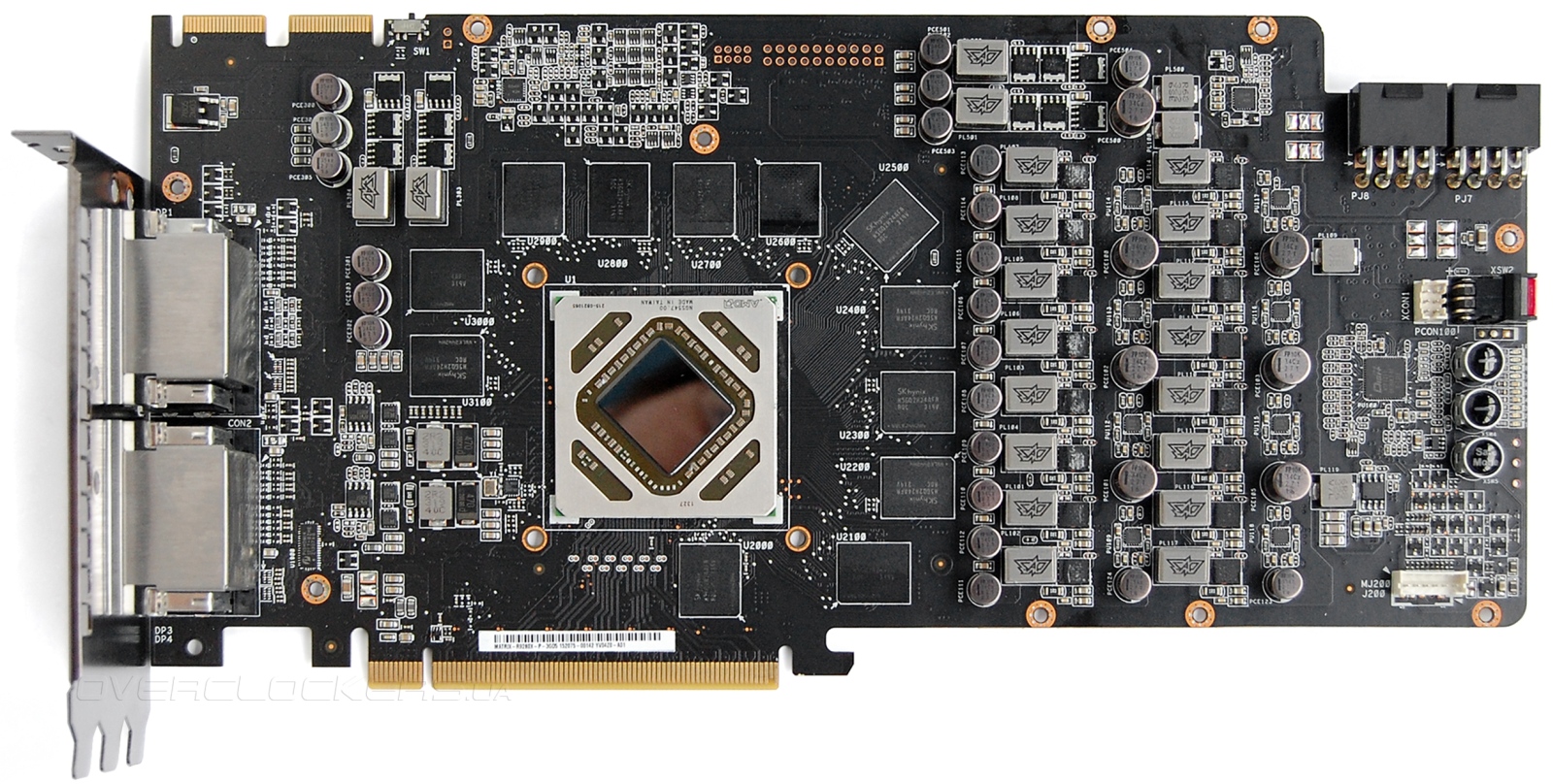

В схемотехнике платы не произошло никаких изменений со времен Matrix-HD7970-P-3GD5. Перед нами полная копия предшественника.

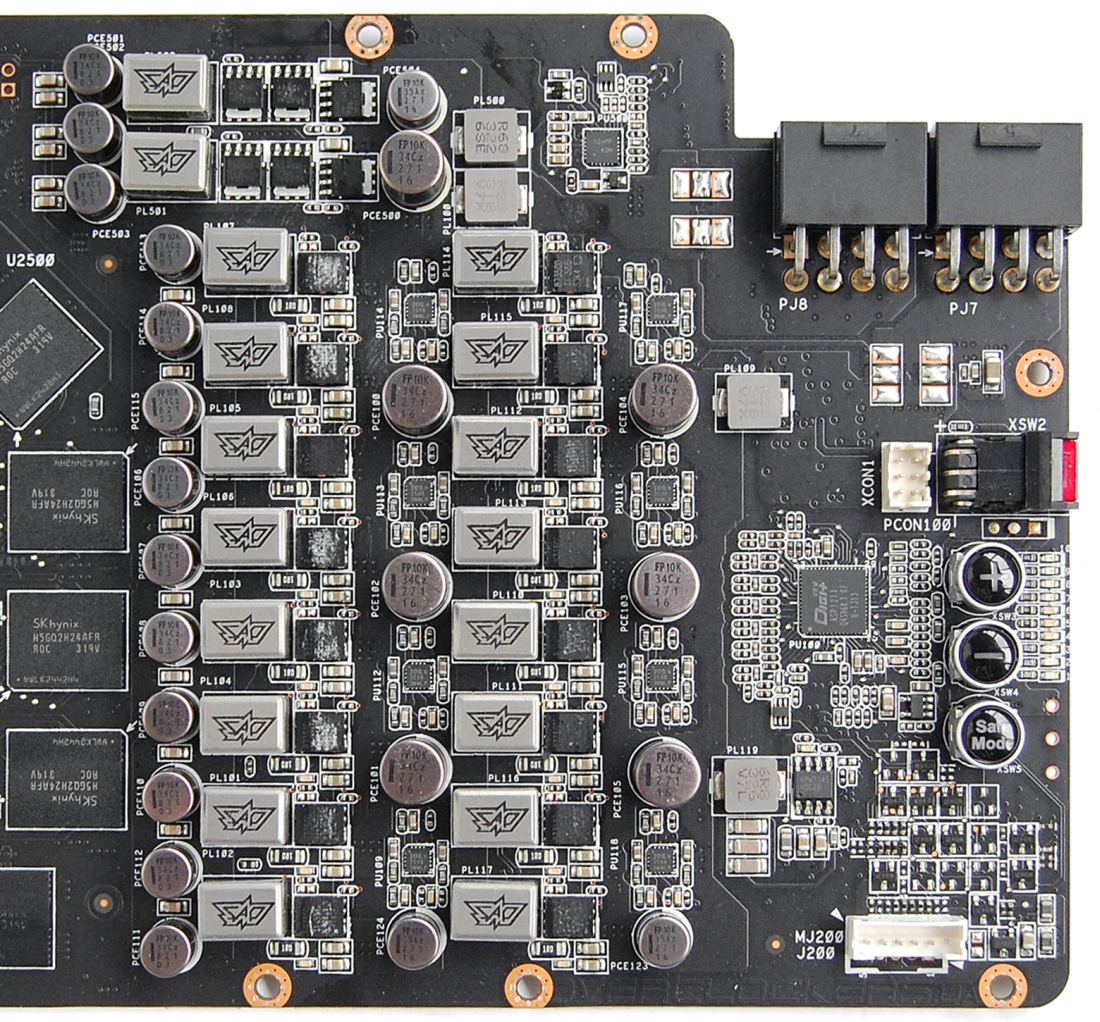

Рассматриваемый Matrix может похвастать 20-фазным питанием, 16 фаз из которых приходится на графический процессор. У референса, напомним, лишь шестифазный стабилизатор напряжения GPU. Управляющие функции возложены на ШИМ-контроллер с маркировкой Digi+ ASP1211. Используются высококачественные электронные компоненты с улучшенными рабочими характеристиками и повышенным сроком службы.

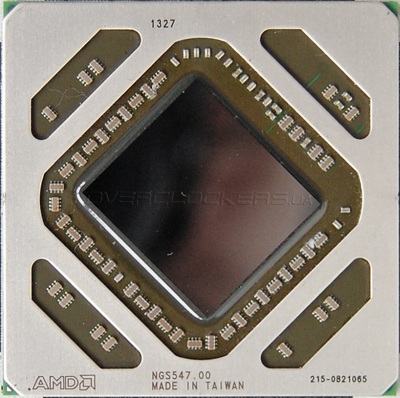

Графический процессор Tahiti во всей красе:

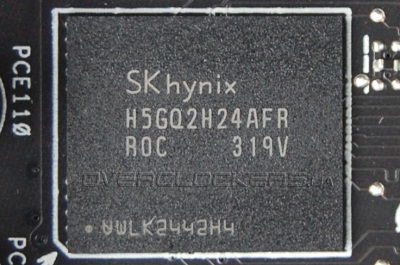

Распаяно 12 микросхем памяти SKhynix H5GQ2H24AFR общим объемом три гигабайта.
В рабочих частотах у нового Matrix Platinum есть небольшие отличия от предшественника. Если HD7970-P-3GD5 работал на 1100/6600 МГц, то R9280X-P-3GD5 функционирует на 1100/6400 МГц. Таким образом, поддерживается тенденция, когда новые Radeon R9 280X чуть-чуть не дотягивают по частотам до старших версий Radeon HD 7970 GHz Edition. Но это «чуть-чуть» легко компенсируется дальнейшим разгоном. Еще нужно сказать, что базовая частота у ядра 950 МГц, что на 100 МГц ниже таковой у HD7970-P-3GD5. Впрочем, при обычной игровой нагрузке ядро всегда работает на частоте Boost, а до базового значения замедлить его могут только стресс-тесты. Промежуточных значений Boost у Tahiti нет, так что можно смело говорить о 1100 МГц в играх.

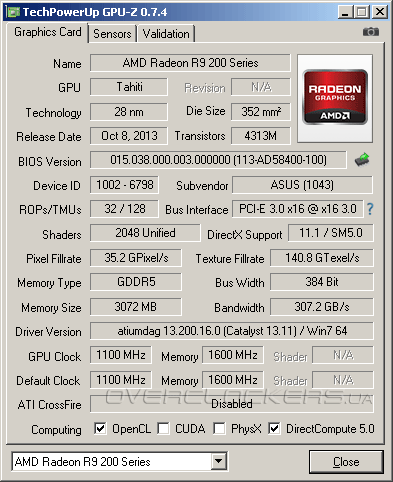

Согласно GPU-Z у тестировавшегося экземпляра параметр ASIC небольшой — 66,4%.

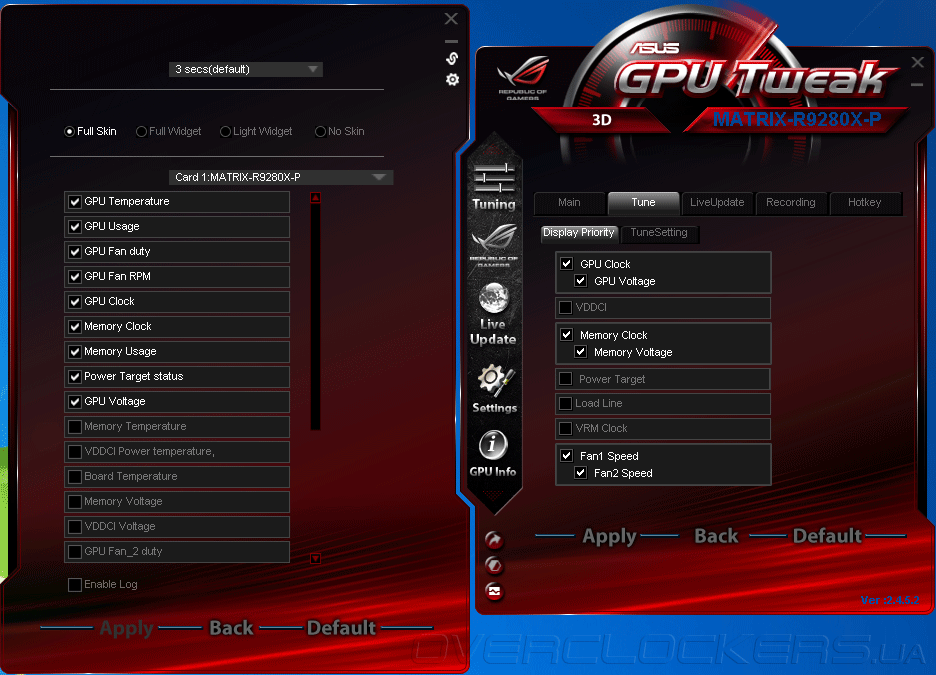

Рабочее напряжение равно 1,256 В, что соответствует таковому у старого Matrix. Да и в целом, для обычных версий Radeon HD 7970 GHz Edition это нормальное рабочее напряжение, хотя и необоснованно завышенное, о чем мы не раз упоминали. Говоря о напряжениях, нельзя не упомянуть о высоком функционале видеокарты. Через утилиту ASUS GPU Tweak для отслеживания и контроля доступно неимоверное количество параметров. Их список так велик, что даже не помещается на одном скриншоте. Есть отслеживание напряжений и температур чипов памяти, узла питания, платы и дополнительные тонкие настройки вроде Load Line Calibration и VRM Clock. Даже скорость вентиляторов можно регулировать раздельно.

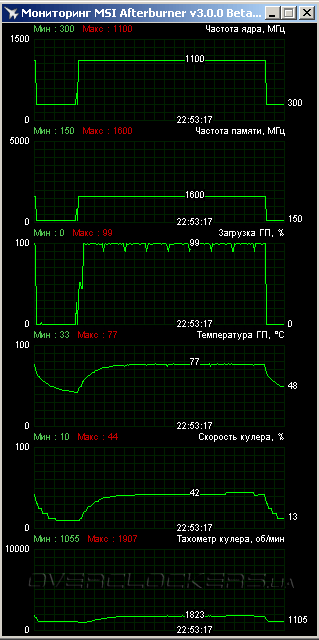

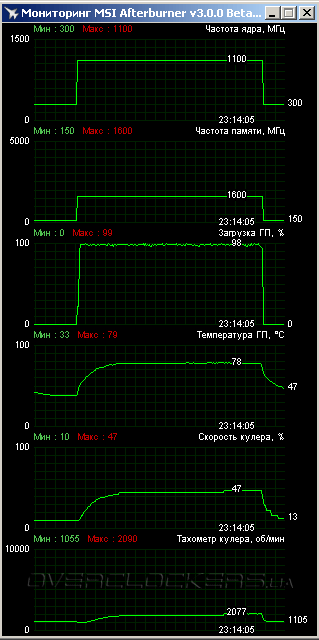

Для иллюстрации рабочих температур ядра и скорости вентиляторов мы воспользуемся показаниями более привычного MSI Afterburner. По итогам 12-минутного прогрева Crysis: Warhead (демо Ambush) и Unigine Valley benchmark в разрешении 2560x1440 на максимальных настройках качества ядро прогрелось до 77 °C и 79 °C при 23–24 °C в помещении. Скорость вентиляторов достигала 1800–1900 об/мин в более простом приложении и чуть более 2000 об/мин в Valley benchmark. Уровень шума средний.

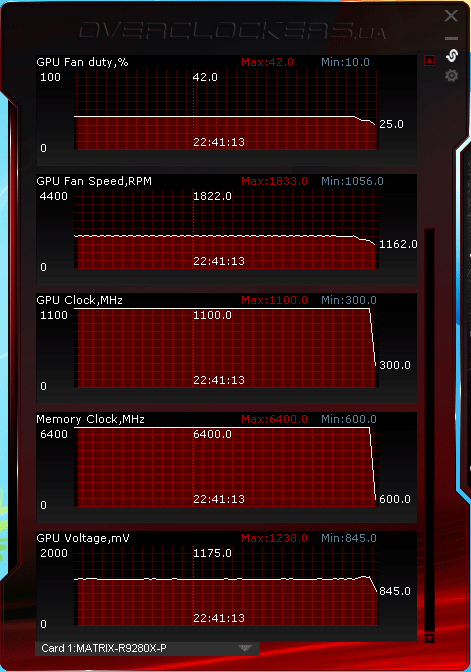

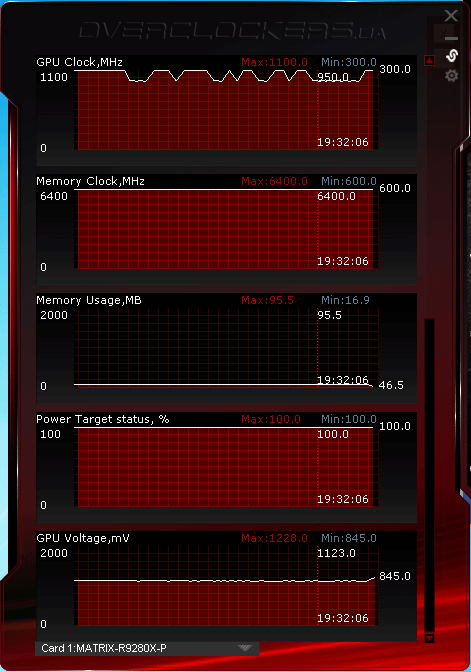

Кстати, согласно программному мониторингу ASUS GPU Tweak напряжение ядра варьировалось в зависимости от нагрузки и понижалось вплоть до 1,175 В.
Ниже проиллюстрировано снижение частоты до базового уровня в стресс-тесте Furmark. Температура ядра в таком режиме доходила до 90 °C. Но к игровой эксплуатации подобные показатели никакого отношения не имеют.

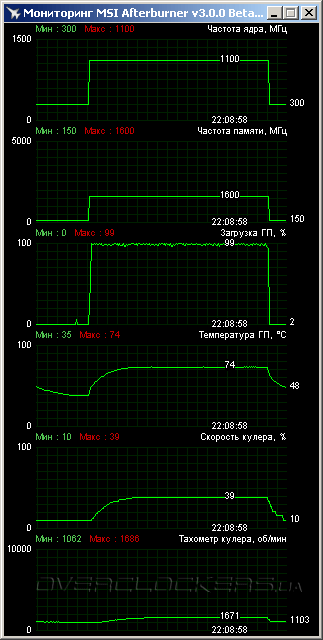

Поскольку начальные шумовые характеристики не самые лучшие, было проведено испытание видеокарты при более низком напряжении GPU. Через ASUS GPU Tweak оно было понижено до минимально возможного в этой утилите уровня 1,188 В. Это позволило видеокарте справится с Valley benchmark при скорости вращения вентиляторов на уровне 1670–1680 об/мин, а температура держалась в пределах 74 °C. На таком напряжении было проведено дополнительное тестирование энергопотребление карты вместе с начальными настройками. Результаты отображены в конце статьи.
Памятуя выдающиеся результаты Matrix-HD7970-P-3GD5, мы ожидали и от нового видеоадаптера наивысших показателей. На деле же он проявил рекордные показатели лишь по разгону памяти — 7328 МГц. По этому критерию с новым Matrix может сравниться только его предшественник. Среди всех протестированных нами Radeon HD 7970 и Radeon R9 280X наименьшее отставание по памяти показал MSI R7970 Lightning. Многие рядовые карты не дотягивали и до 7000 МГц. По ядру же получить свыше 1210 МГц без артефактов не удавалось. Технический предел возможностей у GPU Tahiti примерно в районе 1200 МГц и, похоже, дальнейший разгон зависит не только от качественного питания, но и от удачности каждого отдельного экземпляра графического чипа. В данном случае экземпляр был не самый успешный. Более простой видеоадаптер ASUS R9280X-DC2T-3GD5 одолел 1230 МГц, а дальше тоже все уперлось в артефакты и нестабильность.

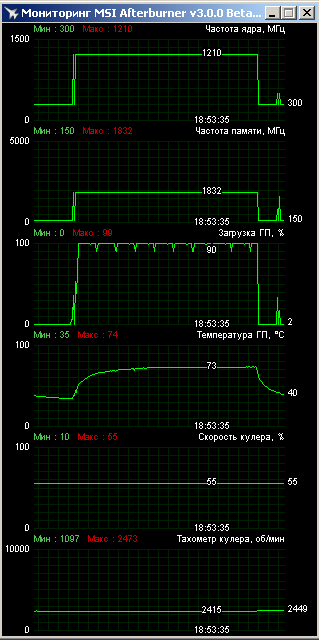

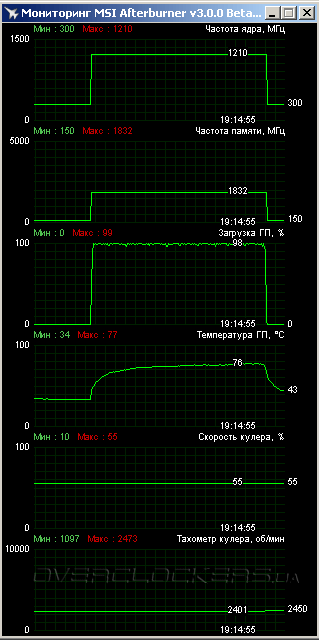

Зато под такой разгон не понадобилось сильно накручивать рабочее напряжение — 1,269 В обеспечили стабильность карты в игровых тестах. Вентиляторы были ускорены до 2450 об/мин при помощи ручных настроек.

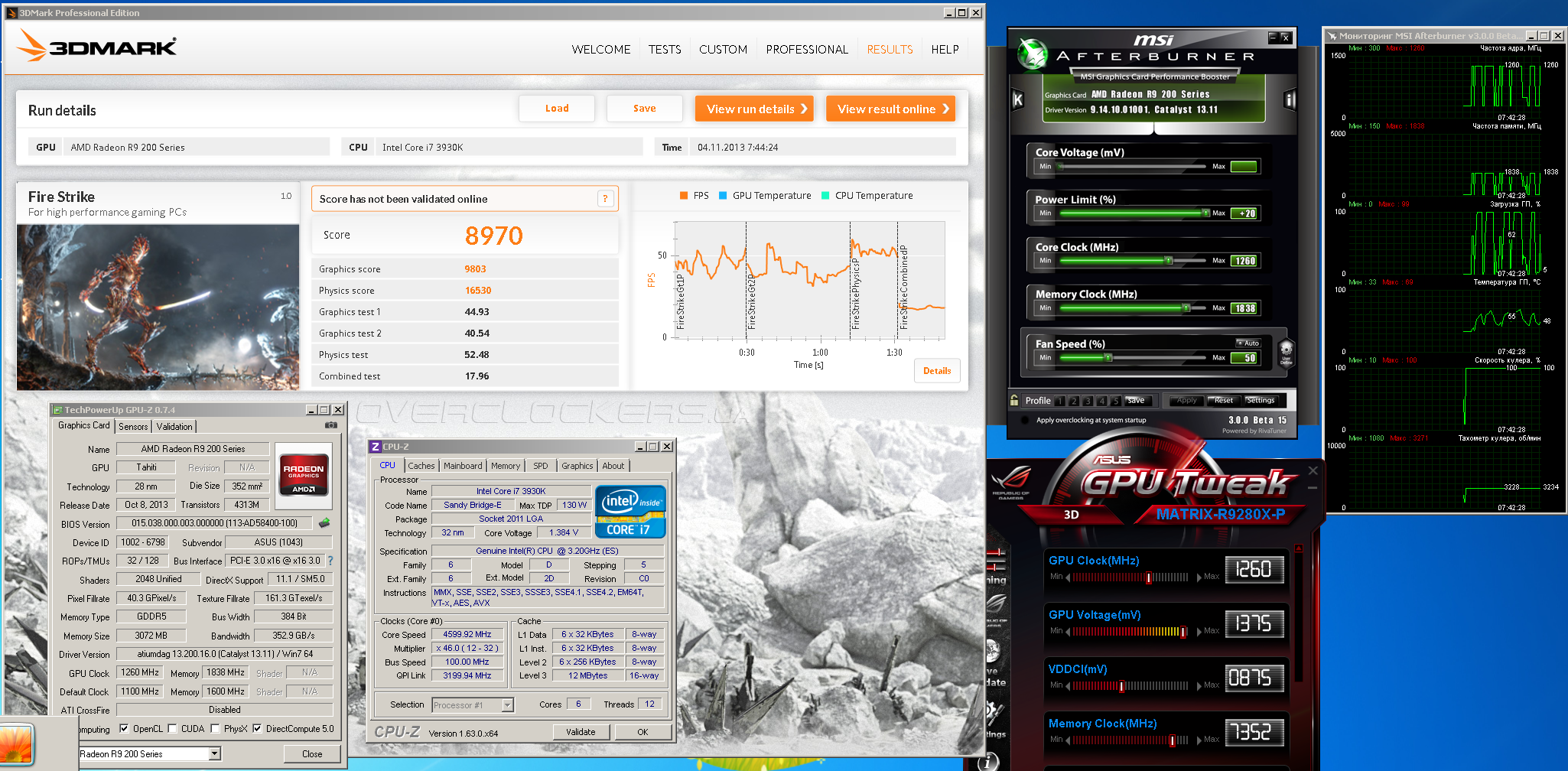

Если же говорить о потенциале для бенчмарков, то нам удалось пройти 3DMark FireStrike в разрешении 1920x1080 при частотах 1260/7352 МГц.
Это хорошие показатели для карты с воздушных охлаждением. Да и на память мы не особо налегали, не прибегая к ее софтвольтмоду.
