Победоносный Radeon. Обзор ASUS Matrix-HD7970-P-3GD5

В последнее время на нашем сайте зачастили обзоры видеокарт GeForce. Это и понятно — продукты NVIDIA нового поколения были представлены намного позже «красных». Но и в ряду AMD были обновления. Чтобы вернуть себе лидерство среди однопроцессорных графических решений, некоторое время назад компания выпустила улучшенную версию Radeon HD 7970 с приставкой GHz Edition. Обновленный флагман был ускорен за счет повышения рабочих частот и обзавелся поддержкой Boost (небольшой авторазгон на 50 МГц). Долгое время анонс Radeon HD 7970 GHz Edition был исключительно «бумажным». Реальные видеокарты в продаже отсутствовали, и даже такие крупные производители как ASUS, Gigabyte и MSI абсолютно не торопились запускать в производство новую модификацию Radeon. Но ситуация наконец-то изменилась. И кроме GHz Edition сейчас мы можем наблюдать на рынке даже оверклокерские версии обновленного флагмана.

Героем данного обзора станет самая мощная видеокарта на базе GPU Tahiti от ASUS. Это новый представитель линейки оверклокерских карт Matrix, давно снискавших себе славу среди оверклокеров и геймеров. И Matrix HD7970 Platinum имеет все шансы укрепить этот авторитет, ведь это изначально одна из самых производительных версий Radeon HD 7970 с впечатляющим разгонным потенциалом.


ASUS Matrix-HD7970-P-3GD5

Видеоадаптер относится к семейству продуктов Republic of Gamers, поэтому упаковка имеет характерный узнаваемый стиль оформления.

ASUS Matrix-HD7970-P-3GD5

Размеры коробки очень большие. Боковая панелька откидная. На развороте описаны некоторые технические особенности и назначения кнопок.

ASUS Matrix-HD7970-P-3GD5

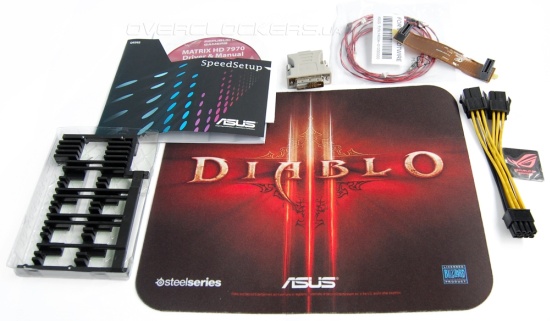

Комплект поставки следующий:
  • переходник DVI/D-Sub;
  • переходник питания с двух PCI-E 6pin на PCI-E 8pin;
  • дополнительный радиатор VRM;
  • мостик CrossFire;
  • кабели VGA Hotwire;
  • коврик с логотипом Diablo 3;
  • наклейка с логотипом Republic of Gamers;
  • диск с программным обеспечением;
  • инструкция.
ASUS Matrix-HD7970-P-3GD5

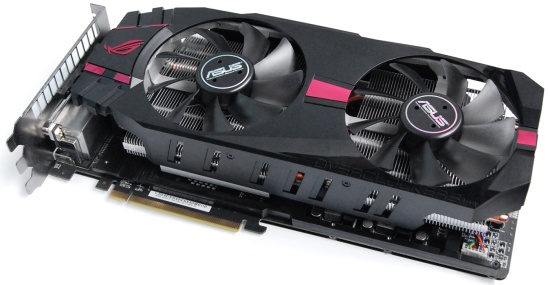

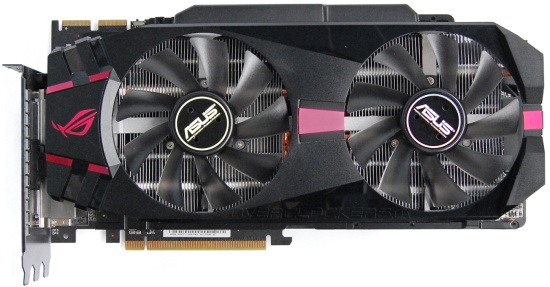

Видеокарта огромная. Внешне она не отличается от старых представителей линейки, например Matrix GTX580 P/2DIS/1536MD5. Лицевая сторона закрыта мощным кулером с двумя большими вентиляторами. На кожухе присутствуют характерные красные вставки и логотип ROG.

ASUS Matrix-HD7970-P-3GD5

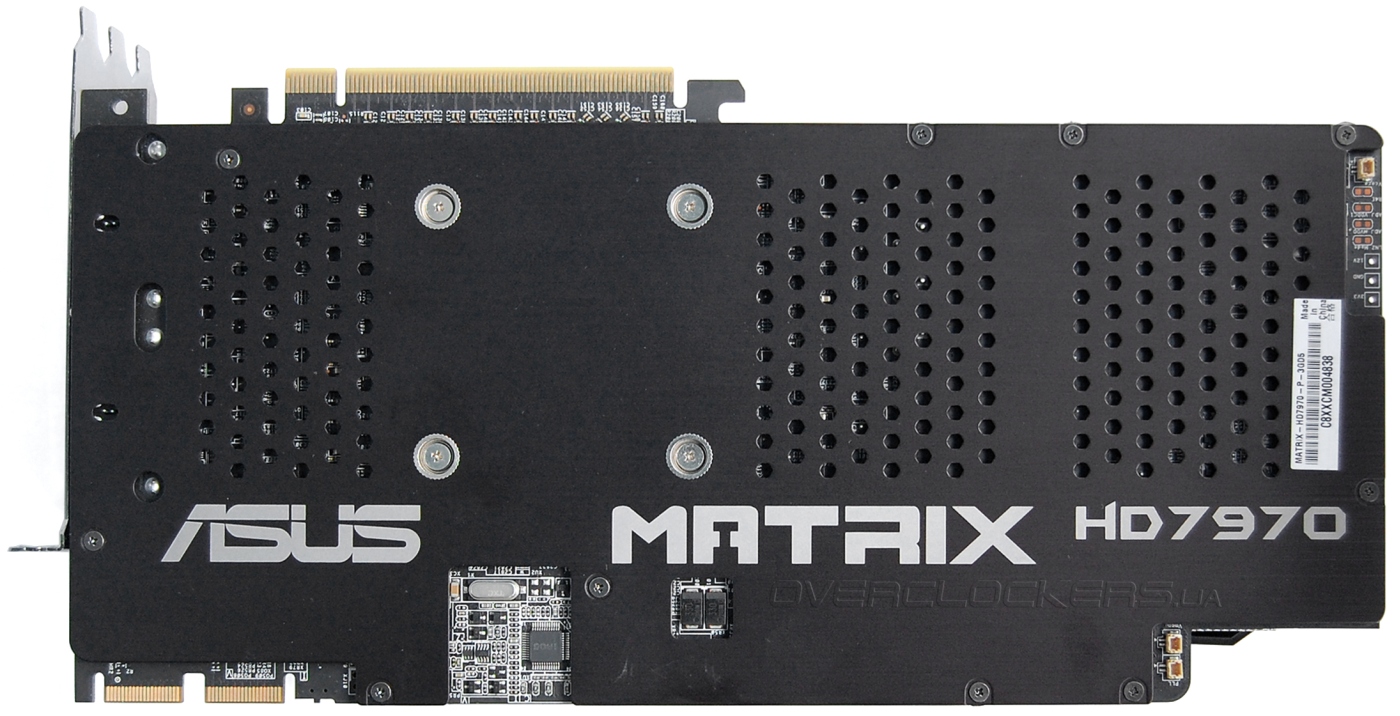

Обратная сторона платы накрыта перфорированном пластиной, которая оставляет открытыми лишь несколько зон на текстолите.

ASUS Matrix-HD7970-P-3GD5

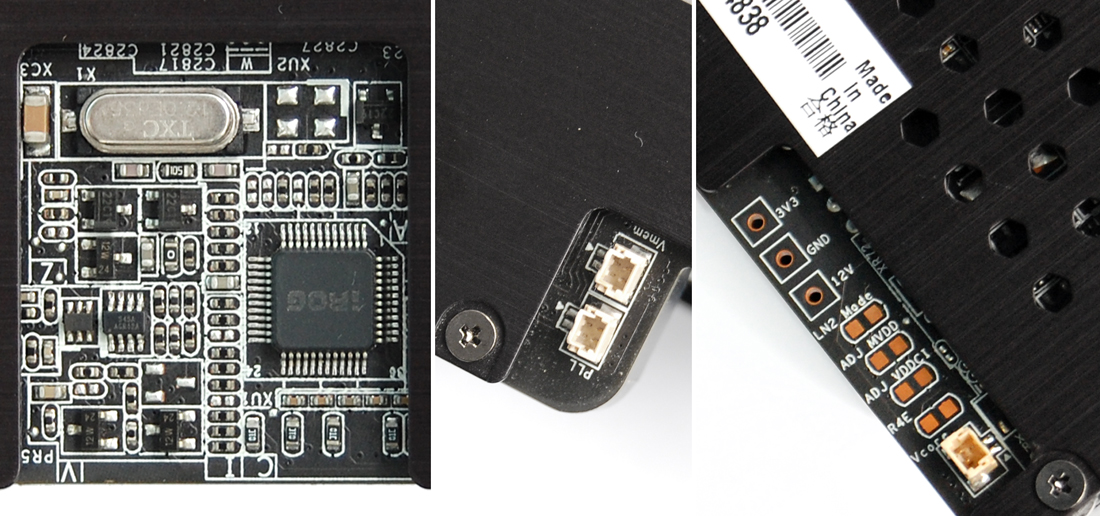

Открытыми остаются разъемы CrossFire, зоны вокруг контроллера iROG с кварцевым резонатором и возле групп контактов VGA Hotwire. О последнем нужно поговорить чуть детальнее. Эта технология позволяет подключать видеокарту к топовым материнским платам ASUS линейки ROG для аппаратного контроля параметров и напряжений с возможностью их изменения из под UEFI или в программе ASUS AI Suite. Ранее на видеокартах для такого подключения нужна была пайка. Теперь на плате есть маленькие разъемы, а в комплекте присутствуют кабельки для подключения к плате. Так что процесс коммутации стал проще. Но некоторые оверклокерские функции активируются только при замыкании небольших контактных площадок. Замыкание R4E активирует аппаратное управление VGA Hotwire. LN2 Mode снимает защиту от высокого напряжения. Контакты ADJ MVDD и ADJ VDDCI зарезервированы для ручного управления напряжением памяти и GPU при подборе шунтирующего сопротивления.

ASUS Matrix-HD7970-P-3GD5

Matrix занимает три слота расширения.

ASUS Matrix-HD7970-P-3GD5

Видно, что под кулером плата накрыта толстой пластиной, которая выступает радиатором и предотвращает деформацию текстолита. В углу имеется два восьмиконтактных разъемов питания.

ASUS Matrix-HD7970-P-3GD5

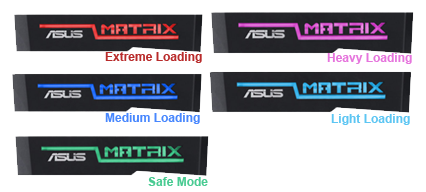

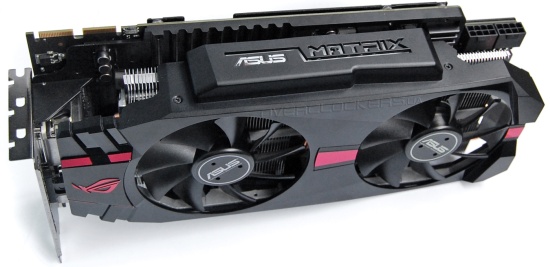

На боковой грани кожуха присутствует выступающий отсек с логотипами ASUS и MATRIX. Надписи подсвечиваются. Цвет подсветки меняется в зависимости от нагрузки — от зеленого в простое до красного при максимальной загруженности видеоадаптера.

ASUS Matrix-HD7970-P-3GD5

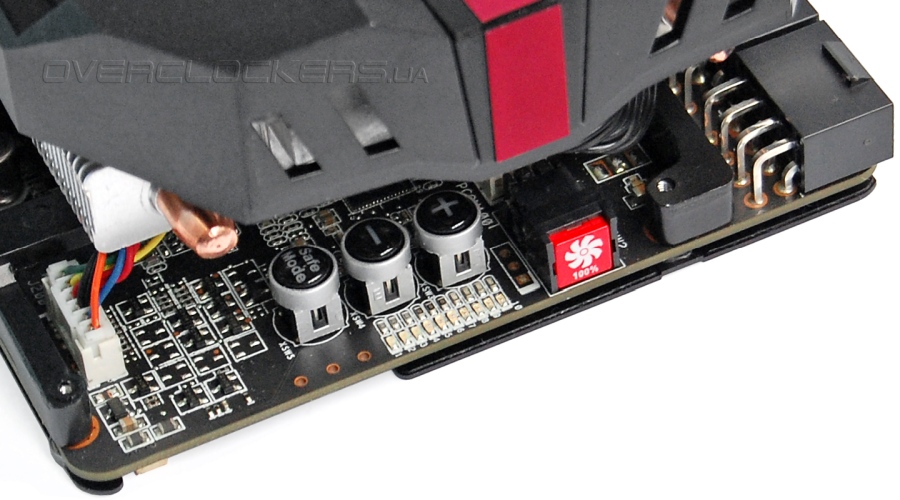

Из уникальных особенностей данного продукта стоит еще отметить кнопки управления напряжением, включение максимального режима охлаждения (скорость вентиляторов на 100%) и возможность аппаратного сброса при помощи загрузки BIOS с настройками по умолчанию (Safe Mode).

ASUS Matrix-HD7970-P-3GD5

В изначальном состоянии пользователю фактически доступна лишь кнопка Turbo-режима кулера. Доступ к остальным кнопкам перекрывает система охлаждения. Но они если и будут востребованы, то при экспериментах с использованием иного охлаждения, когда воздушный кулер в любом случае будет демонтирован.

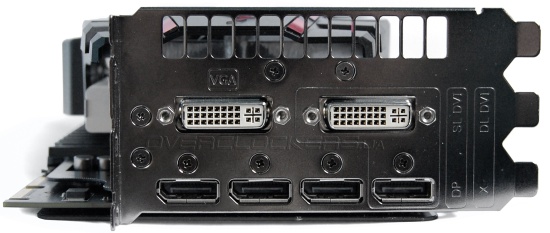

Набор разъемов на задней панели такой: два DVI и четыре Display Port.

ASUS Matrix-HD7970-P-3GD5

Взглянем поближе на систему охлаждения.

ASUS Matrix-HD7970-P-3GD5

На первый взгляд конструкция охладителя идентична кулеру ASUS HD7970-DC2T-3GD5.

ASUS Matrix-HD7970-P-3GD5

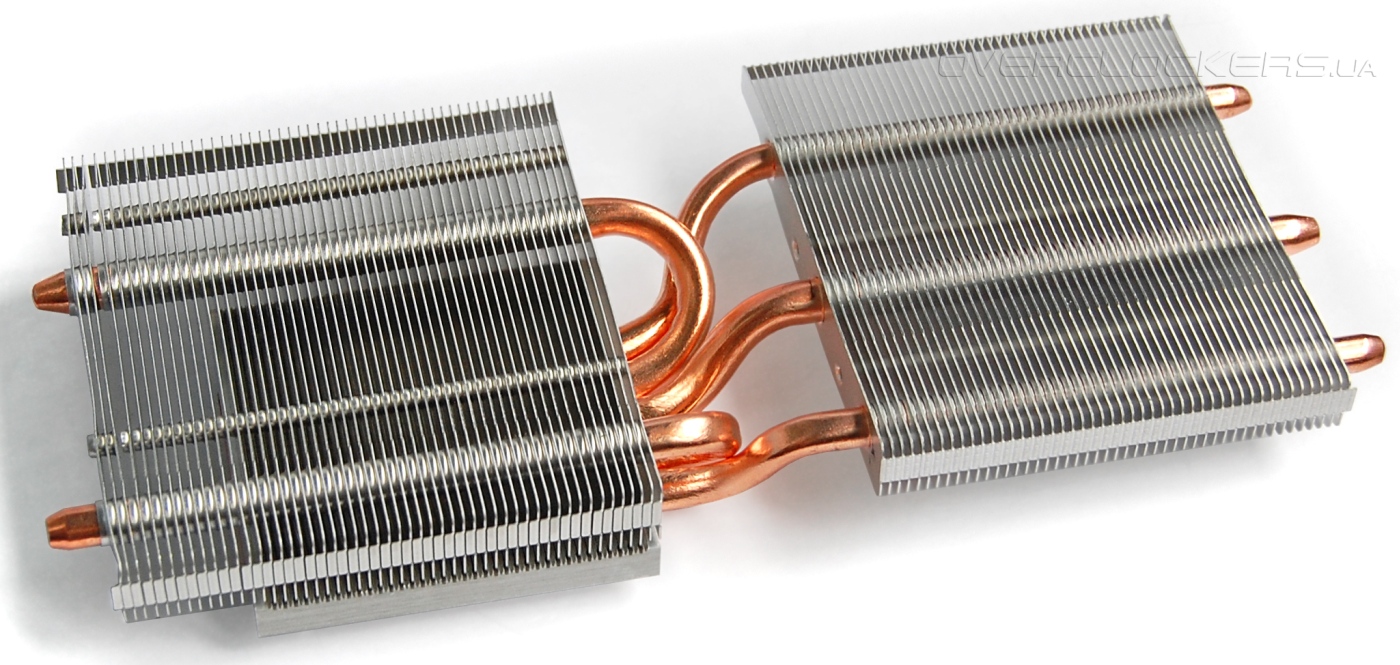

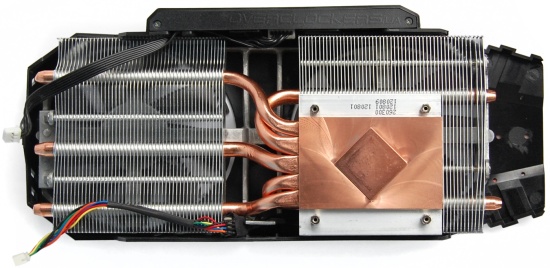

Однако радиатор все же отличается. Вместо шести тепловых трубок у топового Radeon оказалось пять, зато три из них увлеченного до 8 мм диаметра. При этом используется массивное медное основание. В более простых моделях ASUS трубки открыты со стороны чипа и контактируют с ним через небольшую напаянную площадку. Из-за размеров кристалла контакт с боковыми трубками был минимальный. Теперь же цельное основание будет отлично отдавать тепло всем трубкам.

ASUS Matrix-HD7970-P-3GD5

Радиатор не отличается большими габаритами. Он даже тоньше рамки с вентиляторами.

ASUS Matrix-HD7970-P-3GD5

Что касается вентиляторов, то снять их проблематично. Винты, фиксирующие несущую рамку, закрыты декоративными элементами кожуха, которые посажены на клей. И для полного разбора нужно их отламывать. Поэтому фотографию вентиляторов мы не приводим. Тем более, что это стандартные 100-мм модели, которые используются во всех других ASUS DirectCU II.

Пластина-радиатор накрывает все силовые элементы на плате и большую часть микросхем памяти. Этот радиатор сам по себе большой и толстый, а рифленая поверхность дополнительно увеличивает площадь рассеивания.

ASUS Matrix-HD7970-P-3GD5

А вот пластина с обратной стороны платы ни от каких элементов тепло не отводит.

ASUS Matrix-HD7970-P-3GD5

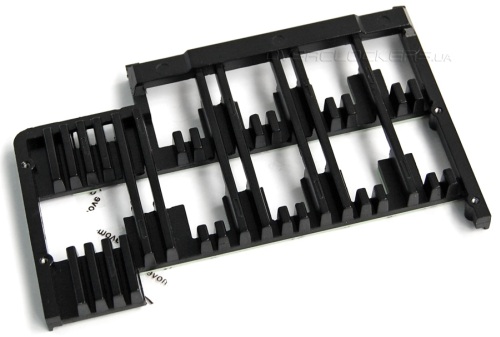

Для экспериментов с жидким азотом, когда придется снять массивный радиатор, на блок VRM можно установить радиатор поменьше. Он не такой солидный, но тоже весьма неплох.

ASUS Matrix-HD7970-P-3GD5

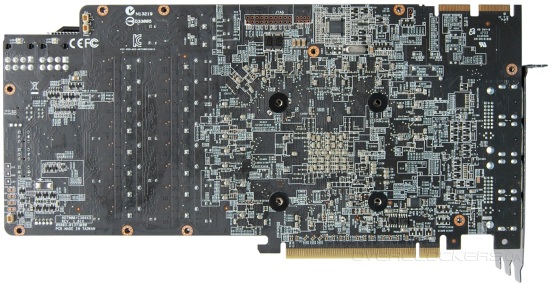

Теперь мы можем взглянуть на саму плату.

ASUS Matrix-HD7970-P-3GD5

ASUS Matrix-HD7970-P-3GD5

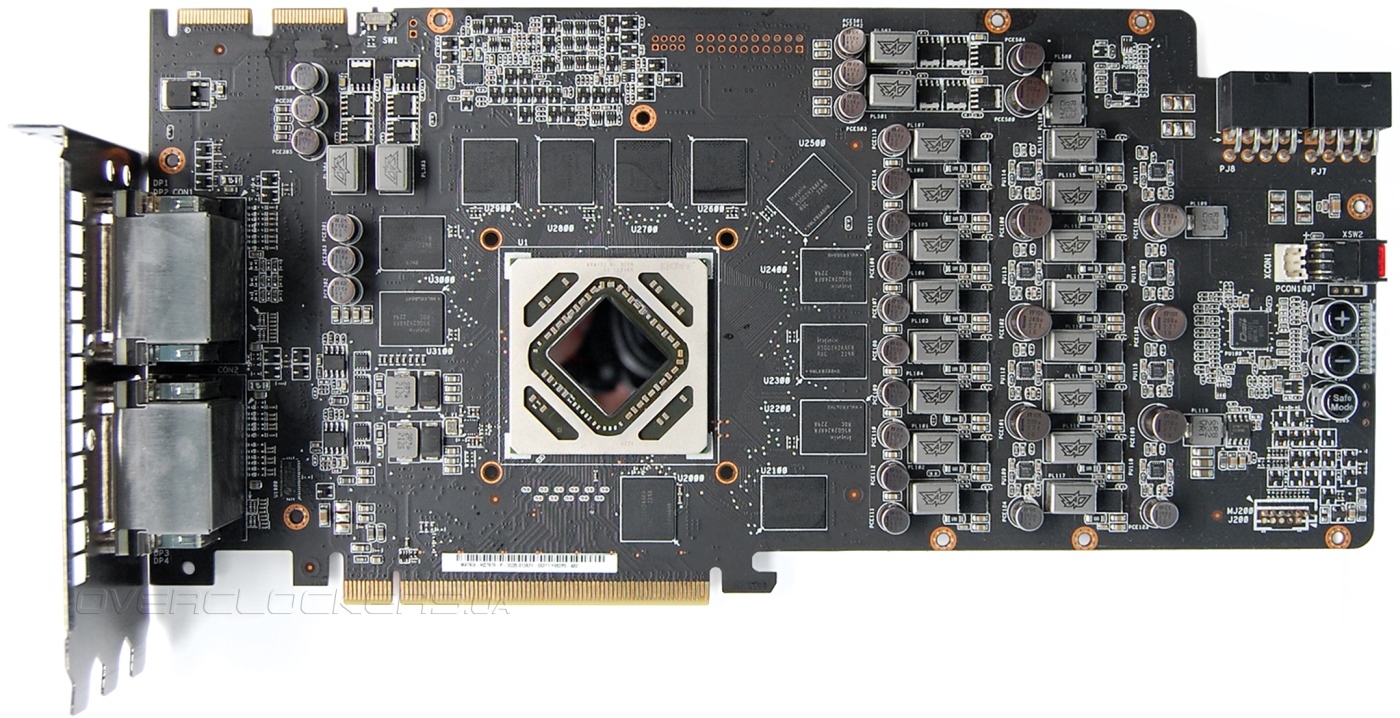

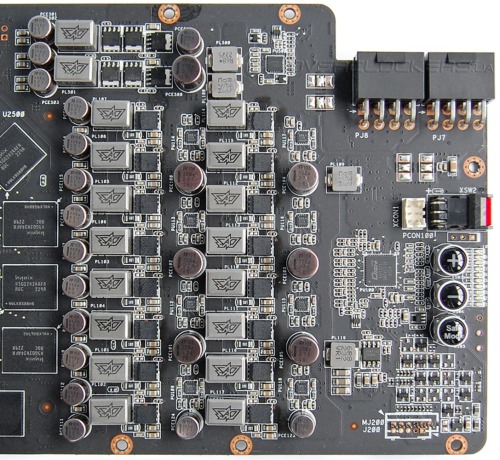

Дизайн PCB кардинально отличается от референсного. Система питания намного сложнее, и чтобы уместить все элементы на плате были увеличены размеры PCB. Последняя выполнена по технологии Super Alloy Power, что подразумевает использование высококачественных долговечных компонентов. Matrix-HD7970-P-3GD5 может похвастать 20 фазами, 16 из которых приходится на питание графического процессора.

ASUS Matrix-HD7970-P-3GD5

Используется ШИМ-контроллер с маркировкой Digi+ ASP1211, который задействован почти во всех видеокартах ASUS.

Digi+ ASP1211

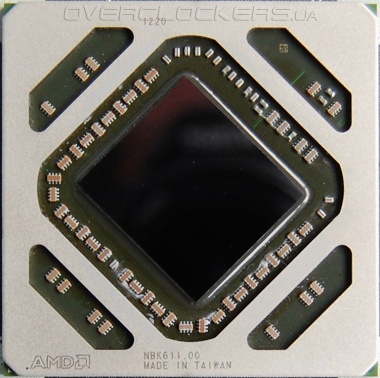

Графический процессор Tahiti окружен массивной защитной рамкой, на которую нанесена вся маркировка.

AMD Tahiti

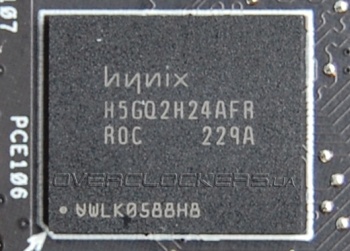

Объем памяти стандартный — три гигабайта. Набран он 12 микросхемами Hynix H5GQ2H24AFR R0C.

Hynix H5GQ2H24AFR R0C

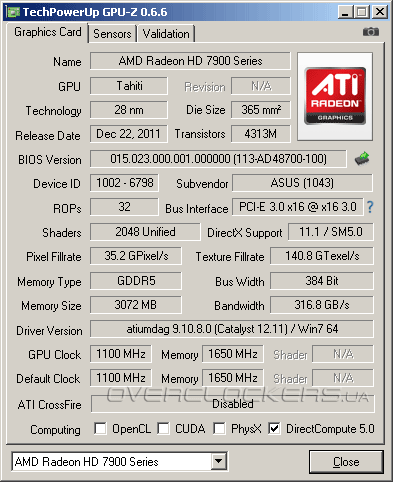

Заводской разгон внушительный: ядро функционирует на 1100 МГц, память на 6600 МГц. Стоит уточнить, что 1100 МГц — частота Boost, а базовая 1050 МГц. Но видеокарта все время работает на 1100 МГц и даже в своих презентациях ASUS зачастую озвучивает одно это значение как основное и единственное. Для простого Radeon HD 7970 рекомендованные частоты 925/5500 МГц. У GHz Edition базовая частота 1000 МГц при Boost 1050 МГц и 6600 МГц у памяти GDDR5.

ASUS Matrix-HD7970-P-3GD5

ASIC у данного графического чипа небольшой — 65,7%.

ASUS Matrix-HD7970-P-3GD5

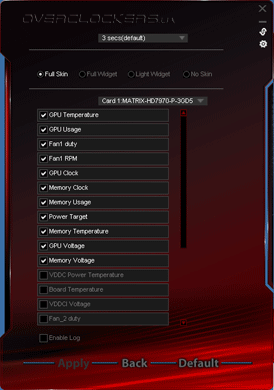

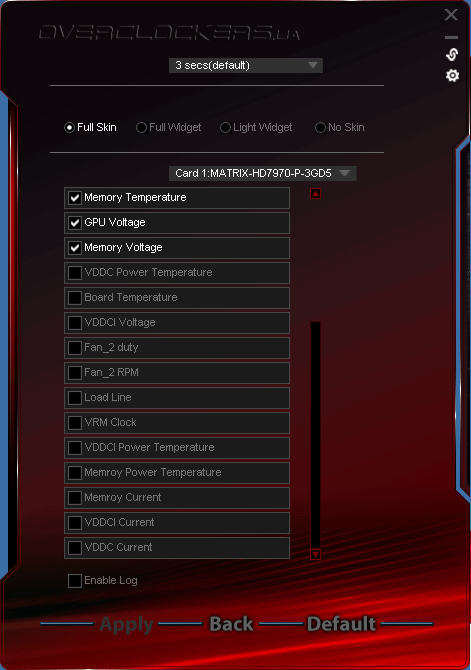

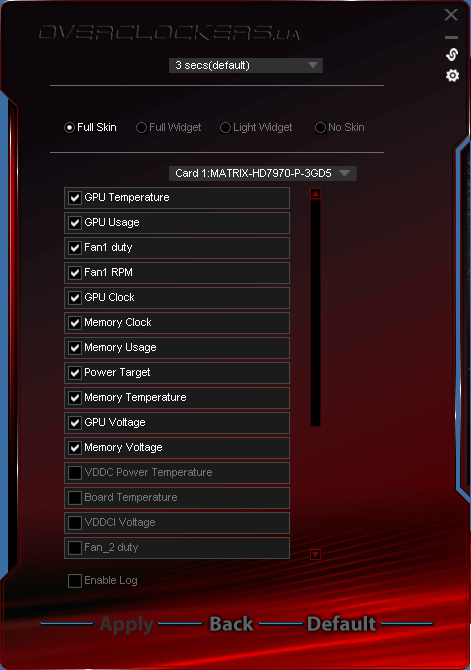

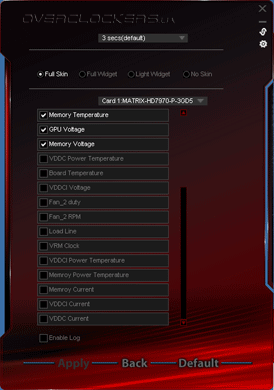

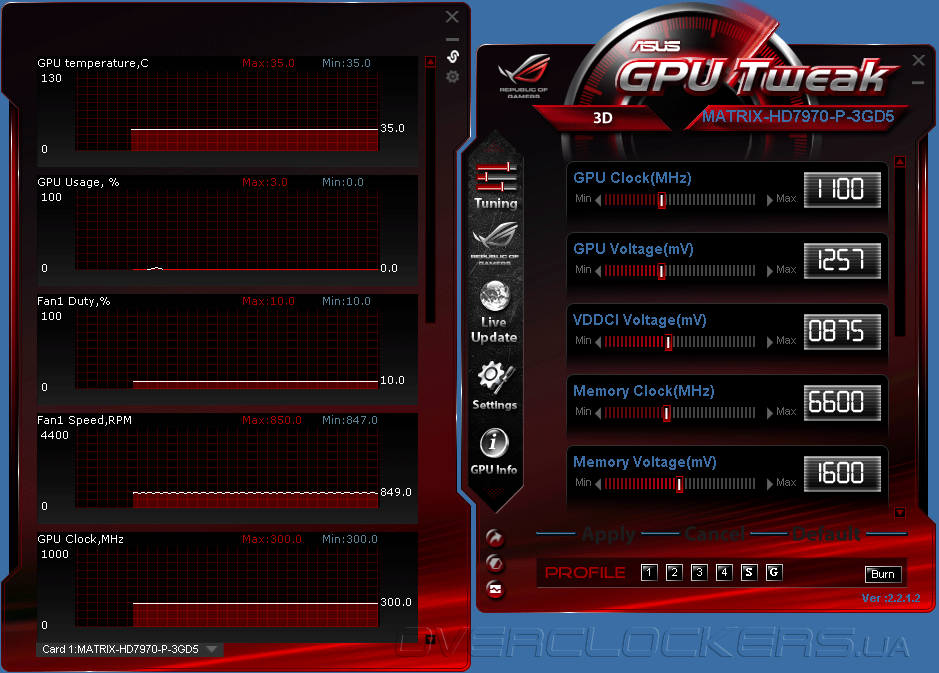

Для мониторинга и разгона видеокарты лучше всего использовать утилиту ASUS GPU Tweak. Только она дает максимум возможностей для контроля всех рабочих параметров. Популярная программа MSI Afterburner не отслеживает множество параметров и даже не позволяет регулировать напряжение у данного видеоадаптера. А в ASUS GPU Tweak кроме основной температуры GPU доступен мониторинг температуры памяти, платы и блока VRM, реализован раздельный контроль и управление вентиляторами, регулируются напряжения ядра и памяти, есть настройки Load Line Calibration и много чего еще. От обилия возможностей просто глаза разбегаются.

ASUS Matrix-HD7970-P-3GD5

ASUS Matrix-HD7970-P-3GD5ASUS Matrix-HD7970-P-3GD5

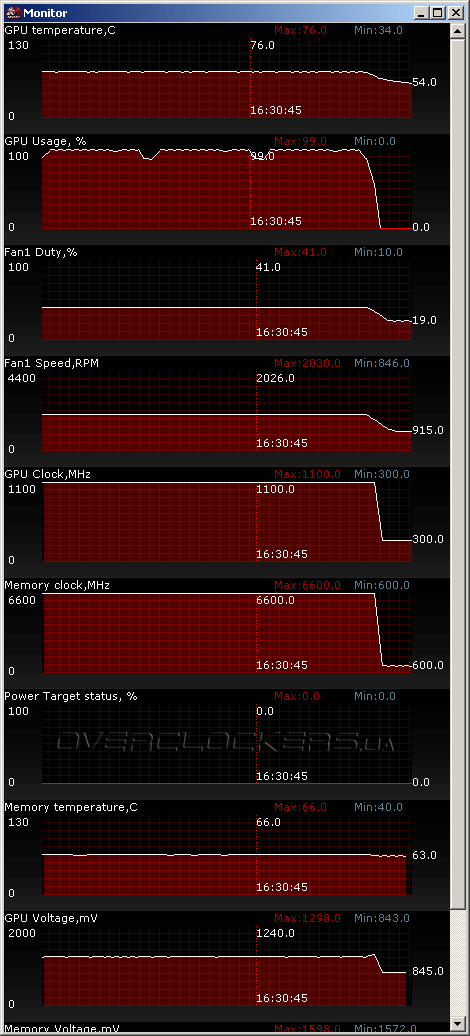

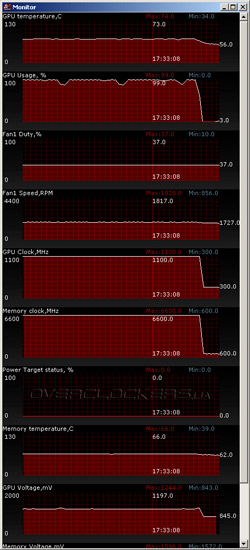

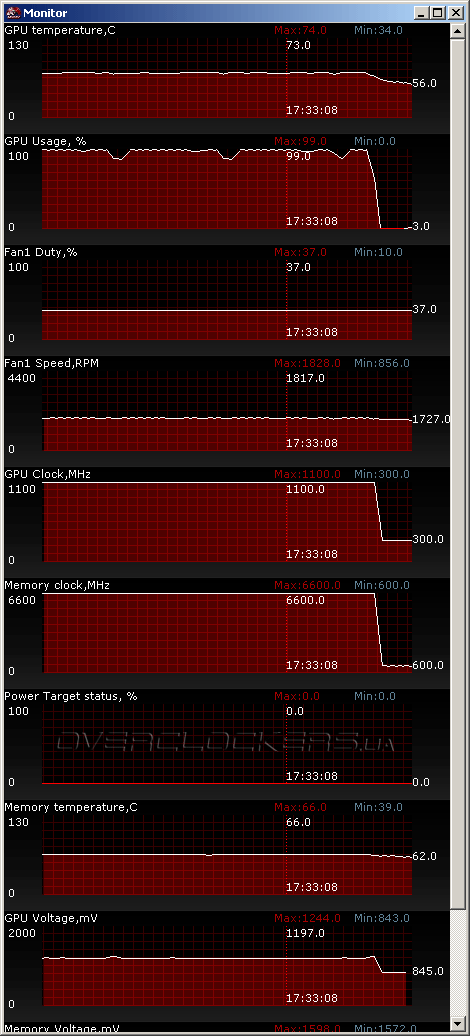

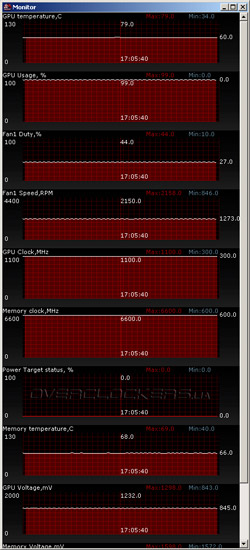

Нагрузив ASUS нашим стандартным 12-минутным тестом Crysis: Warhead, мы прогрели GPU до 76°C при 23,5 °C в помещении. Вентиляторы в таком режиме работали на скорости 2030 об/мин.

ASUS Matrix-HD7970-P-3GD5

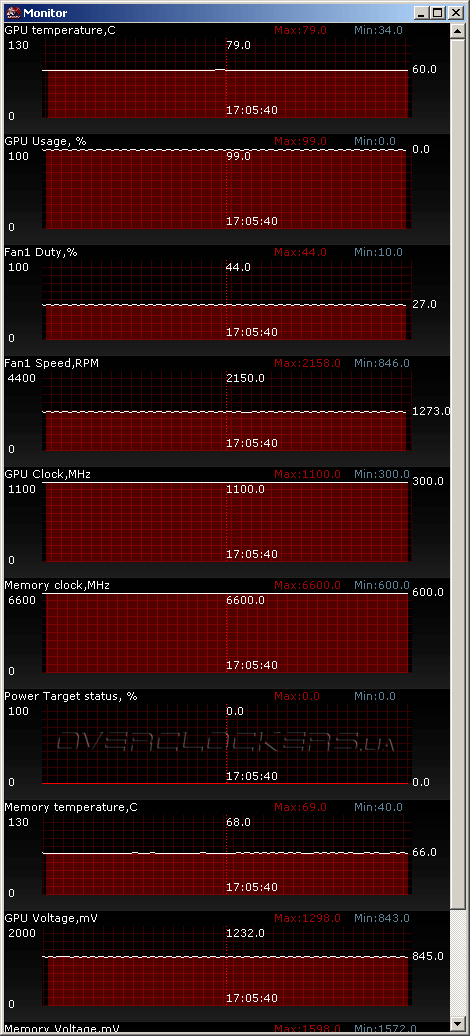

Данное приложение для столь мощной видеокарты не создаст максимальную нагрузку. А вот тест MSI Kombustor вполне позволит судить о температурах и шуме в самых тяжелых игровых приложениях. При 10 минутах этого теста пиковая температура ядра достигла 79 °C, а вентиляторы раскрутились до 2150 об/мин. Массивные «вертушки» при таких оборотах создают уже весьма заметный и неприятный гул.

ASUS Matrix-HD7970-P-3GD5

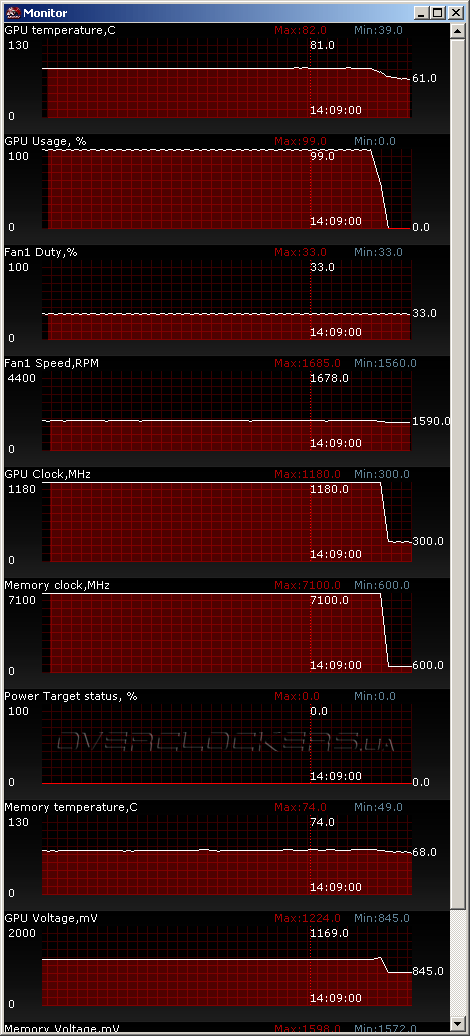

Видеокарту можно сделать тише и холоднее. Производитель изрядно подстраховался и установил в номинале напряжение 1,257 В (согласно мониторингу оно чуть ниже). Понизив его до 1,207 В (1,197 В по программному мониторингу) и зафиксировав обороты вентиляторов на 37% (примерно 1820 об/мин) мы получили 74 °C в Warhead.

ASUS Matrix-HD7970-P-3GD5

На самом деле наша видеокарта могла работать на заводских частотах и при еще меньшем напряжении. Так что достигнуть комфортного акустического режима при ручных настройках не составит труда.

Ну а теперь переходим к самому интересному — к разгону. В этом отношении ASUS Matrix нас просто поразил. После долгого подбора частот мы смогли остановиться на 1260 МГц для GPU при незначительном повышении напряжения до 1,275 В. Результат впечатляющий на фоне всех прочих Radeon HD 7970, побывавших у нас ранее. Даже MSI R7970 Lightning сумел перешагнуть рубеж в 1,2 ГГц только в 3DMark, а при длительных игровых нагрузках без артефактов и вылетов смог работать на 1190 МГц. На изначальном напряжении в 1,6 В память у ASUS стабильно работала на 7100—7200 МГц. Но подняв напряжение и на чипах GDDR5 вместе с улучшением охлаждения (благодаря повышенным оборотам вентиляторов), мы смогли пройти все тесты на 7340 МГц. И это тоже лучший результат среди всех протестированных нами Radeon HD 7970.

ASUS Matrix-HD7970-P-3GD5

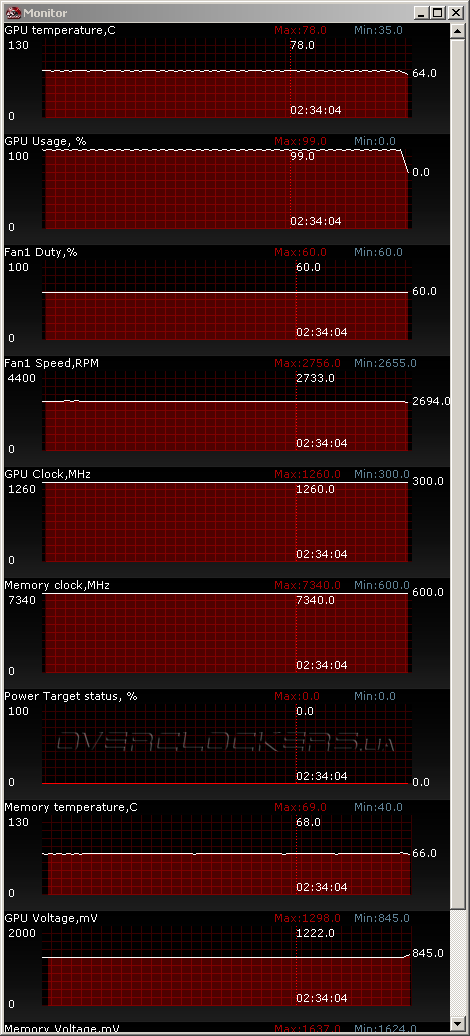

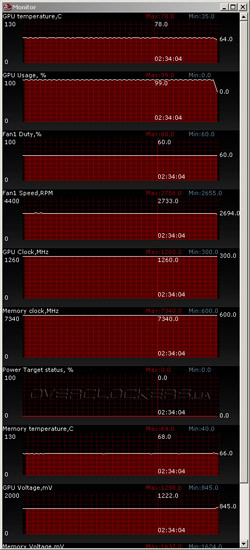

Верхний скриншот демонстрирует температуры по итогам 10-минутного прогрева разогнанного Matrix в тесте MSI Kombustor.

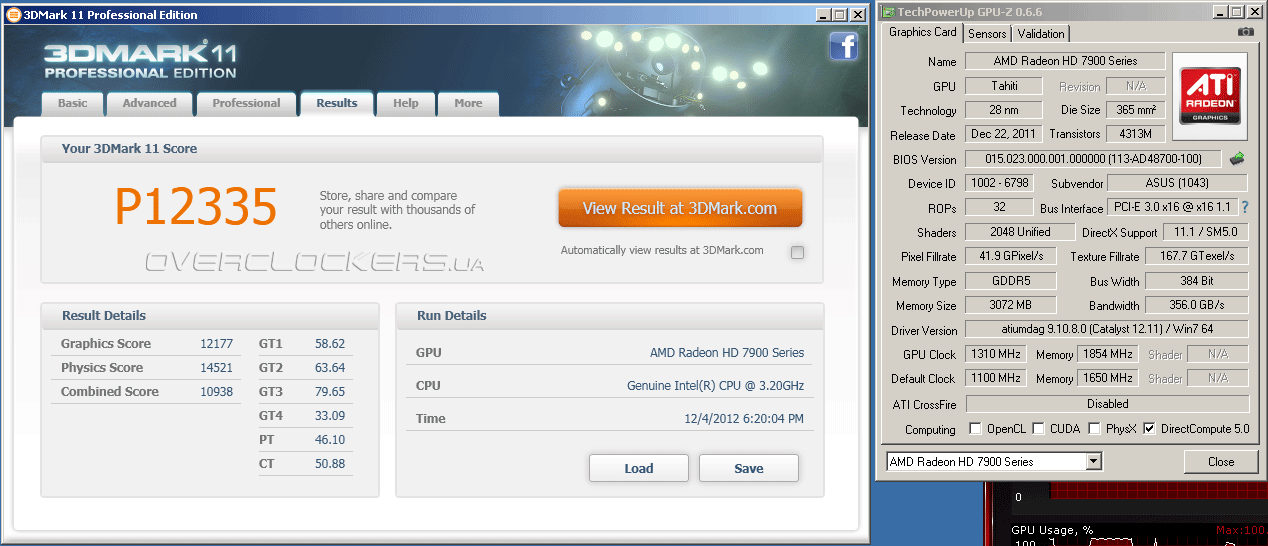

Продемонстрированные частоты далеко не максимальные, если говорить о прохождении популярных бенчмарков. 3DMark 11 в режиме Extreme нам удалось пройти на частотах 1300/7400, а в стандартном режиме Performance карта справилась с задачей на 1310/7416 МГц.

ASUS Matrix-HD7970-P-3GD5

Результаты разгона впечатляют. Но, возможно, такие высокие показатели удалось достичь не только благодаря техническому совершенству ASUS, но и благодаря улучшенному разгонному потенциалу GPU Tahiti новой ревизии. С большой долей вероятности можно говорить и об определенном отборе чипов для топовых карт линейки Matrix.

А еще не стоит забывать, что это разгон при повышенных оборотах вентиляторов, когда вопросы шума отходят на второй план. Такой разгон не особо практичный, ведь постоянно использовать видеокарту при высоком шуме никто не будет. Поэтому для повседневного использования придется довольствоваться более скромными частотами. Мы не проводили тестирование на таких частотах, но попытались подобрать рабочую конфигурацию повышенных частот при низком шуме. И тут ASUS снова нас поразил. После долгих испытаний мы остановились на 1180/7100 МГц при скорости вентиляторов в 1680 об/мин и пониженном напряжении. В таком режиме видеокарта сумела пройти самые тяжелые тесты, хотя рабочие температуры уже превысили 80 °C.

ASUS Matrix-HD7970-P-3GD5

Для более комфортного температурного режима нужно все же немного повышать обороты или сбавлять разгон. Но все это мелочи, если вспомнить с каким трудом многие Radeon HD 7970 одолевает и меньшие частоты даже при максимальных оборотах.

Характеристики тестируемых видеокарт

Сравнения с Radeon HD 7970 GHz Edition в данной статье не будет. Мы ранее не имели дела с данной моделью и не представляем себе алгоритм работы Boost у Radeon. А в случае с Matrix можно получить только стабильную частоту или сильные просадки при попытке снижения лимита мощности. Так что будет сравнение лишь с простым Radeon HD 7970. Зато среди конкурентов кроме обычного GeForce GTX 680 будет присутствовать еще и Palit GTX 680 JetStream с заводским разгоном.

Видеоадаптер ASUS Matrix-HD7970-P-3GD5 Radeon HD 7970 Palit GTX 680 JetStream GeForce GTX 680
Ядро Tahiti Tahiti GK104 GK104
Количество транзисторов, млн. шт 4312 4312 3500 3500
Техпроцесс, нм 28 28 28 28
Площадь ядра, кв. мм 365 365 294 294
Количество потоковых процессоров 2048 2048 1536 1536
Количество текстурных блоков 128 128 128 128
Количество блоков рендеринга 32 32 32 32
Частота ядра, МГц 1050—1100 925 1085—1150 1006—1059
Шина памяти, бит 384 384 256 256
Тип памяти GDDR5 GDDR5 GDDR5 GDDR5
Частота памяти, МГц 6600 5500 6300 6008
Объём памяти, МБ 3072 3072 2048 2048
Поддерживаемая версия DirectX 11.1 11.1 11.1 11.1
Интерфейс PCI-E 3.0 PCI-E 3.0 PCI-E 3.0 PCI-E 3.0
Заявленный уровень TDP, Вт н/д 250 н/д 195


Тестовый стенд

Конфигурация тестового стенда следующая:
  • процессор: Intel Core i7-3930K (3,2@4,4 ГГц, 12 МБ);
  • кулер: Thermalright Venomous X;
  • материнская плата: ASUS Rampage IV Formula/Battlefield 3 (Intel X79 Express);
  • память: Kingston KHX2133C11D3K4/16GX (4x4 ГБ, DDR3-2133@1866 МГц, 10-11-10-28-1T);
  • жесткий диск: Hitachi HDS721010CLA332 (1 ТБ, SATA2, 7200 об/мин);
  • блок питания: Seasonic SS-750KM (750 Вт);
  • операционная система: Windows 7 Ultimate SP1 x64;
  • драйвер GeForce: NVIDIA GeForce 310.64;
  • драйвер Radeon: ATI Catalyst 12.11 beta 11.
В операционной системе были отключены User Account Control, Superfetch и визуальные эффекты интерфейса. Настройки драйверов стандартные, без изменений. Методика тестирования описана в прошлой статье.


Результаты тестирования

Assassin’s Creed III

Assassin’s Creed III

Тестирование ASUS Matrix-HD7970-P-3GD5

Первая игра в нашем списке показывает значительное преимущество конкурента от NVIDIA. Да и отрыв ASUS от референсного Radeon HD 7970 совсем небольшой, менее 6%. При разгоне разница между участниками AMD тоже крошечная. Возможно, это следствие плохой оптимизации движка Assassin’s Creed III, ведь у GeForce несмотря на общее преимущество прирост от разгона тоже небольшой.


Battlefield 3

Battlefield 3

Тестирование ASUS Matrix-HD7970-P-3GD5

В Battlefield 3 в номинале Matrix обгоняет простой GeForce GTX 680, но уступает Palit JetStream. Зато при разгоне ASUS уже выходит в лидеры, пускай и с минимальным отрывом от конкурента NVIDIA.


Crysis: Warhead

Crysis: Warhead

Тестирование ASUS Matrix-HD7970-P-3GD5

Если обычный Radeon уступает флагману NVIDIA в Warhead, то Matrix уверенно обходит его и даже обгоняет Palit по среднему fps. При разгоне ASUS тоже нет равных, хотя по минимальному показателю JetStream уступает совсем немного.

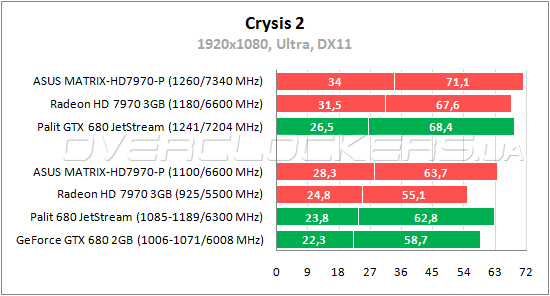

Crysis 2

Crysis 2

Тестирование ASUS Matrix-HD7970-P-3GD5

Во втором Crysis 2 у Matrix внушительный отрыв в 27% над GeForce GTX 680 по минимальному fps и преимущество в 9% по среднему показателю. При разгоне снова никто не может поколебать лидерские позиции ASUS.

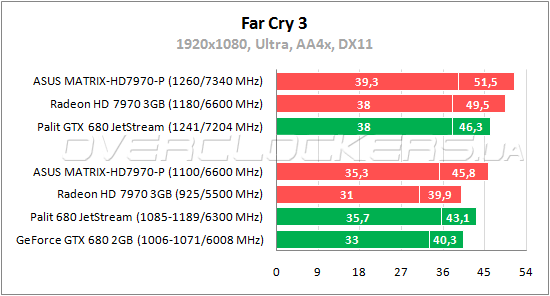

Far Cry 3

Far Cry 3

Тестирование ASUS Matrix-HD7970-P-3GD5

В этой игре ASUS снова уверенно обходит GeForce GTX 680 и обгоняет ускоренную версию от Palit по среднему fps. При разгоне ситуация не меняется. Но стоит отметить совсем небольшое преимущество над более простым Radeon HD 7970 в 3–4%, хотя разница по частотам между форсированными представителями AMD больше.


Hitman: Absolution

Hitman: Absolution

Тестирование ASUS Matrix-HD7970-P-3GD5

Matrix на 8–9% быстрее обычного Radeon HD 7970, что поменьше разницы в частотах. При разгоне между ними вновь наблюдается минимальная разница. Впрочем, это не мешает ASUS демонстрировать самые высокие результаты.

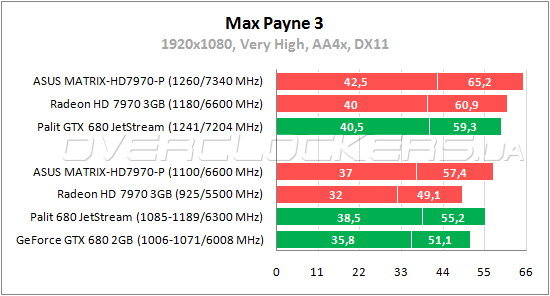

Max Payne 3

Max Payne 3

Тестирование ASUS Matrix-HD7970-P-3GD5

В Max Payne 3 по среднему fps лидирует ASUS Matrix, но у Palit JetStream меньше просадки. В разгоне лидерство Matrix-HD7970-P-3GD5 неоспоримо.


Medal of Honor: Warfighter

Medal of Honor: Warfighter

Тестирование ASUS Matrix-HD7970-P-3GD5

Matrix уверенно обходит в Medal of Honor всех остальных участников — в номинале и при разгоне. На заводских частотах он на 16–17% быстрее обычного Radeon HD 7970, при повышении частот разница между ними составляет 6%.

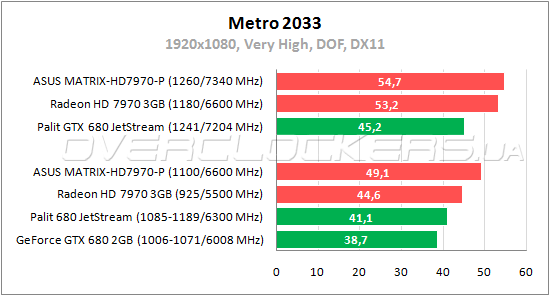

Metro 2033

Metro 2033

Тестирование ASUS Matrix-HD7970-P-3GD5

Ну а в Metro 2033 продукт NVIDIA и вовсе не может составить хоть какую-то конкуренцию ASUS. Даже разогнанный GeForce слабее работающего в номинале Matrix-HD7970-P-3GD5.

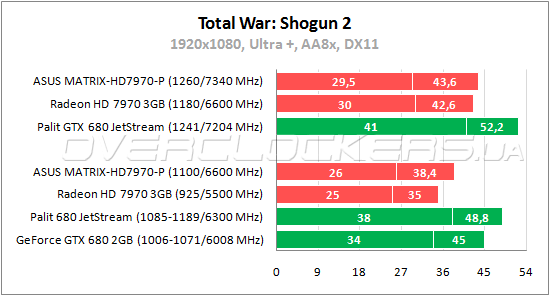

Total War: Shogun 2

Total War: Shogun 2

Тестирование ASUS Matrix-HD7970-P-3GD5

Результаты в этом бенчмарке необычны. Мы даже повторили заново тесты для обоих Radeon, но все равно получили такие же показатели. Преимущество ASUS Matrix над референсной картой совсем небольшое, а при разгоне минимальный fps даже ниже чем у простого Radeon. Списать на драйвер такие результаты нельзя, ведь игра не новая и программное обеспечение под нее давно оптимизировано. Более того, игра относится к программе AMD Gaming Evolved и с Radeon тут уж точно никаких программных проблем быть не должно. Есть предположение, что срабатывает сброс частот из-за превышения лимита мощности. В таком случае реальная частота ядра должна снижаться до 1050 МГц. Проблема в том, что никаких изменений частоты программы мониторинга не фиксировали. Так что реального подтверждения этой теории у нас нет.


Sleeping Dogs

Sleeping Dogs

Тестирование ASUS Matrix-HD7970-P-3GD5

В Sleeping Dogs место аутсайдера принадлежит GeForce GTX 680. Лидерство ASUS не вызывает сомнений. Но снова бросается в глаза мизерное преимущество над собратом AMD при разгоне — в этот раз по минимальному fps.


War of the Roses

War of the Roses

Тестирование ASUS Matrix-HD7970-P-3GD5

А вот в этом сетевом экшене участники меняются местами и ASUS Matrix слабее GeForce GTX 680 при сравнении на заводских частотах и с разгоном.

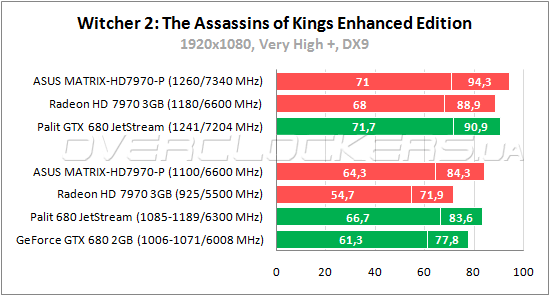

Witcher 2: The Assassins of Kings Enhanced Edition

Witcher 2: The Assassins of Kings

Тестирование ASUS Matrix-HD7970-P-3GD5

Тестирование ASUS Matrix-HD7970-P-3GD5

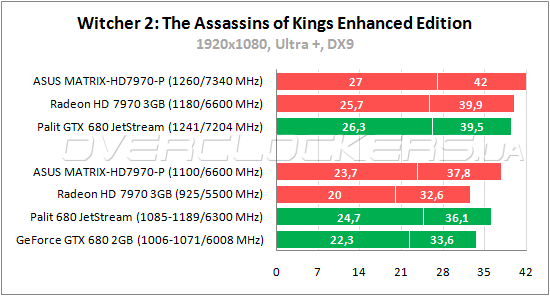

Во втором «Ведьмаке» результаты ASUS Matrix и Palit JetStream примерно идентичны в номинале, а при разгоне представитель AMD немного быстрее.

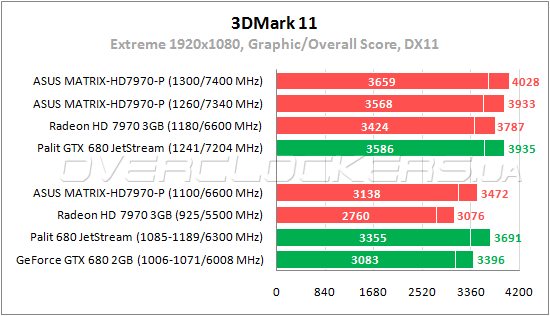

3DMark 11

3DMark 11

Тестирование ASUS Matrix-HD7970-P-3GD5

ASUS почти на 14% лучше обычной версии Radeon HD 7970 и на 2% быстрее GeForce GTX 680. Но лидирует в номинале Palit JetStream. При разгоне до 1260/7340 МГц рассматриваемый видеоадаптер проигрывает ускоренному Palit жалкие доли процента, а на частотах 1300/7400 МГц уже обгоняет его.

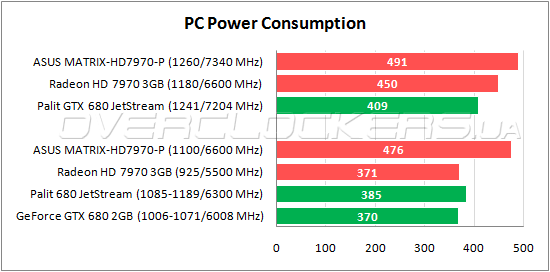

Энергопотребление

Энергопотребление ASUS Matrix-HD7970-P-3GD5

Чем ASUS не порадовал, так это своим энергопотреблением. Даже в номинале его аппетиты выше чем у остальных участников при разгоне. Но это можно легко вылечить снижением рабочего напряжения. Как мы писали выше, оно слишком завышено, но видеокарта легко работает и при более низких его значениях.


Выводы

ASUS Matrix-HD7970-P-3GD5 является одной из мощнейших, если не самой производительной версией Radeon HD 7970 в номинале. Внушительный заводской разгон обеспечивает преимущество в производительности до 18% в сравнении с простым Radeon HD 7970. Но в ряде тестов мы получили разницу лишь в несколько процентов. На фоне значительного преимущество по частотам причины этого не совсем ясны. Возможно, проблемы на уровне видеодрайвера, но, возможно, производительность снижается из-за превышения лимита мощности, хотя средства мониторинга и не фиксируют падения частот. Общее впечатление такие приложения все равно не портят. ASUS Matrix не только демонстрирует хороший отрыв от Radeon HD 7970, но и обходит GeForce GTX 680 там, где ему уступал простой собрат. Из 14 тестовых приложений ASUS одолевает флагмана NVIDIA в 11! В сравнении с ускоренной версией от Palit победа за ASUS остается в шести играх, а в трех случаях можно говорить о примерном паритете. При разгоне ASUS вовсе вне конкуренции: он вырывает победу в 10 приложениях из 14.

Разгонный потенциал у ASUS Matrix-HD7970-P-3GD5 впечатляющий. Это первый Radeon HD 7970 у нас, который так легко перешагнул рубеж в 1,2 ГГц, а некоторые бенчмарки сумел пройти и на 1,3 ГГц. Разгон памяти тоже рекордный и выше показателей всех других представителей серии. Такие результаты обеспечиваются качественным дизайном с мощным питанием и отличным охлаждением. Конечно, получить максимум от видеокарты «на воздухе» проблематично — это связано с большим шумом из-за необходимости значительного повышения оборотов вентиляторов. Но даже в тихом режиме эта видеокарта сумела работать на частотах, которые не каждому Radeon HD 7970 под силу в самом шумном режиме. Это первая видеокарта у нас, которую при определенных настройках вполне можно использовать для обычного домашне-игрового режима на частоте ядра в 1,2 ГГц.

Еще ASUS Matrix поражает обилием отслеживаемых и регулируемых параметров — от самых разных напряжений до температур всех компонентов. Потенциал для экстремального разгона при столь выдающихся результатах на стоковом охлаждении тоже должен быть очень высоким. Да и сама видеокарта изначально ориентирована на такие режимы использования. Плата сконструирована из расчета на стрессовые нагрузки. Производитель даже позаботился о дополнительном радиаторе на случай установки стакана под жидкий азот.

Это лучший выбор как с точки зрения требовательного геймера, так и с точки зрения оверклокера. Однозначно, лучший Radeon HD 7970 среди всех протестированных нами!

ASUS Matrix-HD7970-P-3GD5 Выбор редакции: 2012

К минусам можно отнести лишь высоковатый шум в номинале. Но это легко лечится при ручных настройках. Напряжение GPU по умолчанию установлено на очень высокое значение. Его снижение позволит без проблем добиться акустического комфорта при сохранении низких рабочих температур.
