Обзор и тестирование компактной видеокарты Sapphire Pulse ITX Radeon RX 570 4GD5

Видеокарты Radeon RX 580 и Radeon RX 570 стали прямыми преемницами Radeon RX 480 и Radeon RX 470. Возросшие частоты подняли уровень производительности, что обеспечило более уверенную конкуренцию на фоне решений NVIDIA. Но одновременно вырос TDP и повысились требования к охлаждению. В наших обзорах мы отмечали тенденцию, когда одинаковые системы охлаждения показывали худшие результаты на новых видеокартах в сравнении со старой серией RX 400. Но это не помешало компании Sapphire выпустить компактную версию Radeon RX 570 в формате ITX, которая не только демонстрирует хорошую производительность, но и обладает хорошими температурно-шумовыми характеристиками даже на фоне полноформатных решений. Подробнее о Sapphire Pulse ITX Radeon RX 570 4GD5 (Radeon RX 570 Pulse ITX) в нашем обзоре.

Sapphire Pulse ITX Radeon RX 570 4GD5

Sapphire Pulse ITX Radeon RX 570 4GD5

Видеокарта поставляется в небольшой коробке. Согласно надписям на упаковке данная модель относится к линейке Sapphire Pulse. Комплектация минимальная, среди аксессуаров только диск с программным обеспечением и краткая инструкция.

Sapphire Pulse ITX Radeon RX 570 4GD5

Длина Sapphire Pulse ITX лишь 17 сантиметров, что позволяет размещать карту внутри компактных корпусов.

Sapphire Pulse ITX Radeon RX 570 4GD5

Система охлаждения занимает два слота. При внешнем осмотре можно отметить, что кулер использует тепловые трубки, а радиатор занимает все свободное пространство под кожухом. За обдув отвечает один крупный вентилятор.

Sapphire Pulse ITX Radeon RX 570 4GD5

На боковой грани пластикового корпуса расположен большой логотип Sapphire.

Sapphire Pulse ITX Radeon RX 570 4GD5

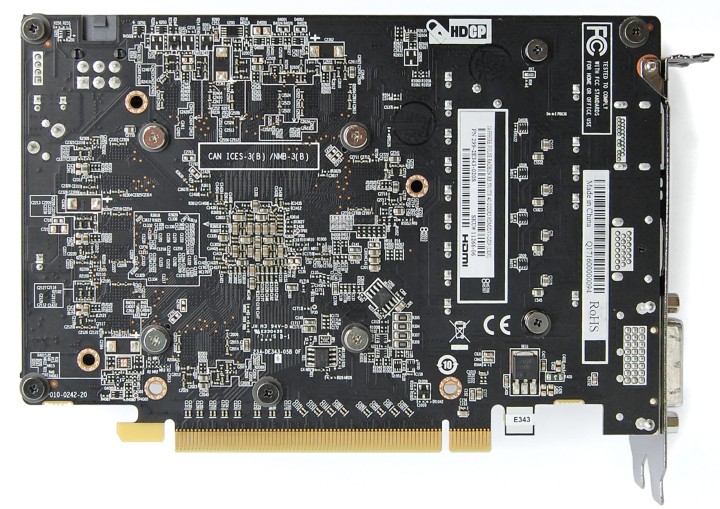

В углу видеокарты распаян разъем дополнительного питания на шесть контактов. Он развернут защелкой вверх, что упрощает подключение и избавляет от необходимости делать дополнительные пустые места в радиаторе под этим местом.

Sapphire Pulse ITX Radeon RX 570 4GD5

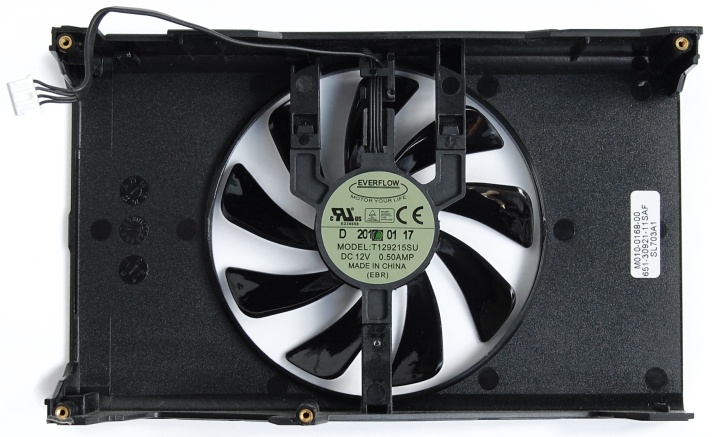

Кожух с вентилятором демонтируется независимо от радиатора — нужно лишь открутить четыре винта. Это весьма удобно, если после длительного периода эксплуатации возникнет необходимость почистить охлаждение от пыли. Сам вентилятор отвечает типоразмеру 90 мм. Его маркировка Everflow T129215SU.

Sapphire Pulse ITX Radeon RX 570 4GD5

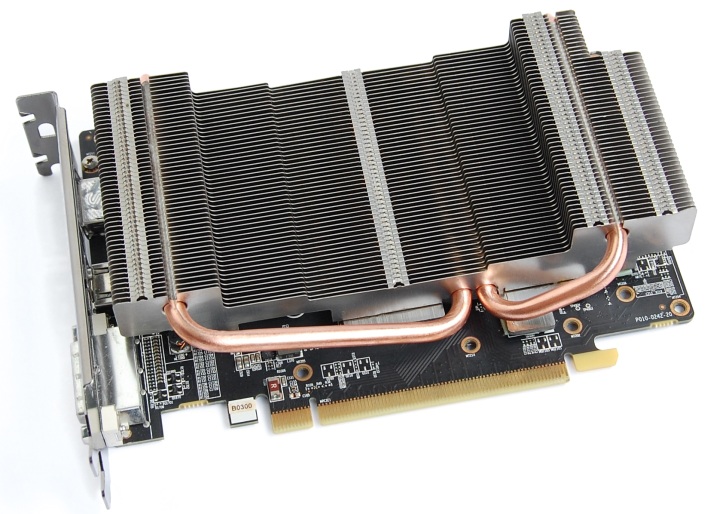

Радиатор набран из массива тонких пластин. В центре всей конструкции есть углубление под вентилятор. Общая конструкция близка охлаждению Sapphire Radeon R9 380 ITX Compact.

Sapphire Pulse ITX Radeon RX 570 4GD5

Массивное алюминиевое основание контактирует с микросхемами памяти. В центре находится медная пластина, которая отводит тепло от графического чипа, а две толстые тепловые трубки распределяют тепловую нагрузку на весь массив пластин. Обратим внимание, что цельное основание обеспечивает полный контакт со всей поверхностью GPU, что не выдерживается у некоторых видеокарт с технологией прямого контакта.

Sapphire Pulse ITX Radeon RX 570 4GD5

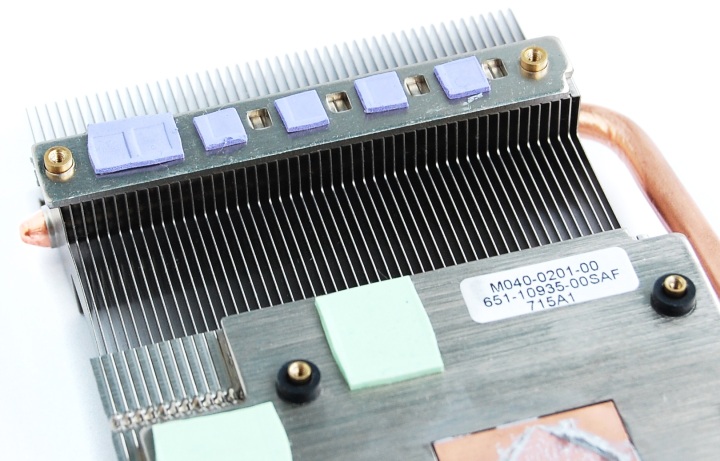

В боковой части радиатора есть контактная площадка для силовых элементов питающей цепи.

Sapphire Pulse ITX Radeon RX 570 4GD5

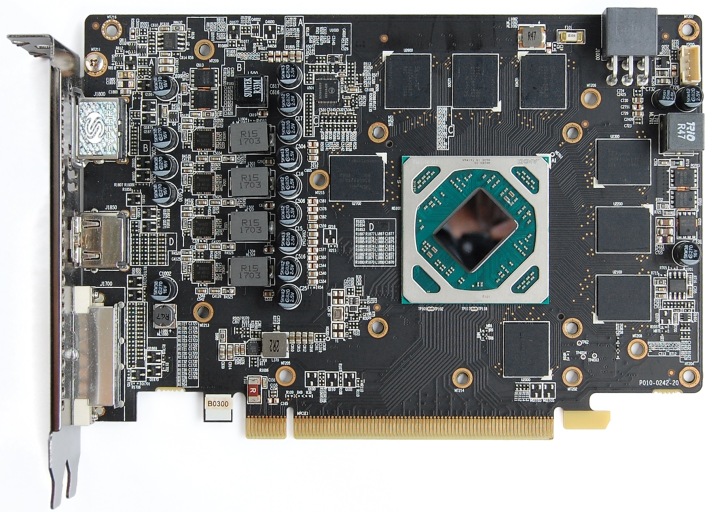

Небольшие размеры платы обуславливают плотный монтаж электронных компонентов. Графический процессор запитан от четырехфазной системы питания.

Sapphire Pulse ITX Radeon RX 570 4GD5

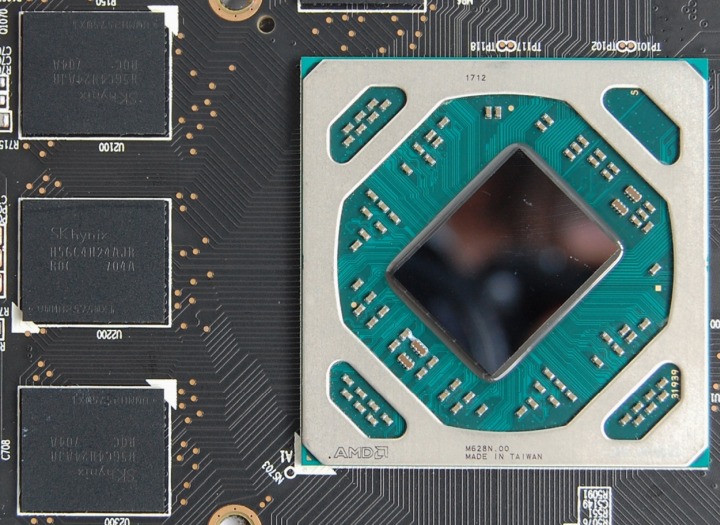

Данная модель оснащена 4 ГБ памяти, которые набраны восемью микросхемами SKhynix H5GC4H24AJR R0C. Процессор Polaris 10 окружен массивной рамкой. Вся маркировка нанесена на эту рамку.

Sapphire Pulse ITX Radeon RX 570 4GD5

Напомним, что вычислительный потенциал GPU в Radeon RX 570 частично ограничен. Из 2304 потоковых процессоров активно 2048, что сочетается с 128 текстурными блоками. Рабочие частоты Sapphire соответствуют стандартным. Частота ядра в Boost-режиме достигает 1244 МГц, память работает при эффективной частоте 7000 МГц.

Sapphire Pulse ITX Radeon RX 570 4GD5

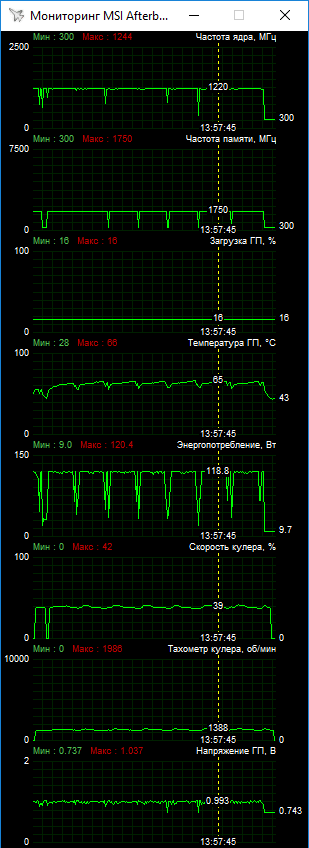

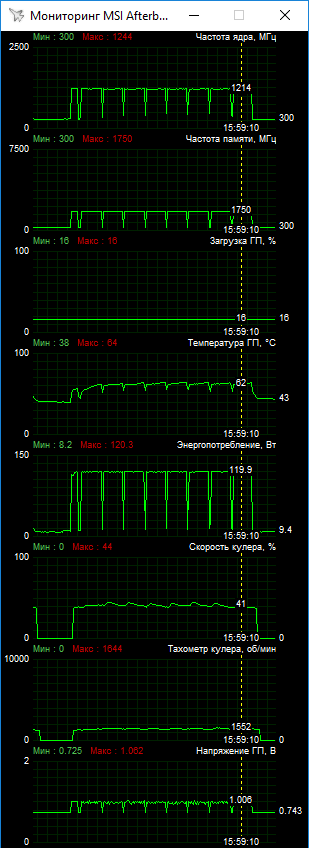

Тестирование видеокарты проводилось на открытом стенде при 24–25 °C внутри помещения. В большинстве игр Sapphire показал частоту ядра на уровне 1244 МГц. Лишь в самых тяжелых играх были небольшие просадки на 20–40 МГц. Это проиллюстрировано ниже на скриншотах мониторинга параметров во время тестирования в Tom Clancy's The Division (слева) и Gears of War 4 (справа).

 Sapphire Pulse ITX Radeon RX 570 4GD5 Sapphire Pulse ITX Radeon RX 570 4GD5

Ядро видеокарты прогревалось до 65–66 °C, а вентилятор работал на скорости около 1500–1600 об/мин, хотя в пиковые моменты мог ускоряться чуть сильнее. Общий шумовой фон низкий. К нашему удивлению, компактная версия Sapphire по температурам и шуму оказалась примерно на одном уровне с полноформатной моделью ASUS ROG Strix RX 570, возможно, даже чуть тише.

Sapphire поддерживает программное управление рабочим напряжением GPU. Наши эксперименты с небольшим снижением не дали какого-то заметного снижения нагрева на стандартном охлаждении, но это безусловно полезная функция.

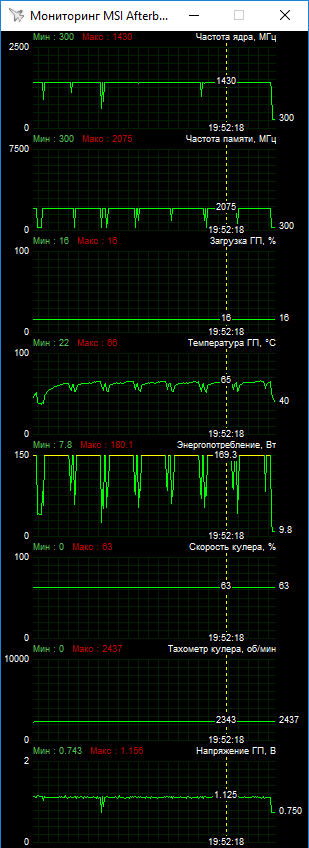

Видеоадаптер порадовал достойным разгоном. По ядру удалось достичь 1430 МГц, и это не сильно хуже результатов других Radeon RX 570/580, протестированных ранее. Память удалось разогнать до 2075 (8300) МГц, что тоже является хорошим результатом.

Sapphire Pulse ITX Radeon RX 570 4GD5

Для стабильной работы на таких частот нужно улучшать охлаждение, что вынуждает вручную задавать высокие обороты вентилятора, резко увеличивая шум. Изначально мы прошли многие тесты при 2400 об/мин, но после одного сбоя установили более высокие обороты. Ясно, что весь частотный потенциал с родным охлаждением реализовать трудно, но небольшое повышение частот без серьезного акустического дискомфорта вполне возможно.

Производительность Sapphire сравним со старшими видеокартами в лице Radeon RX 580, Radeon RX 480 и GeForce GTX 1060. Посмотрим, велико ли отставание от них, и насколько успешно этот разрыв можно нивелировать за счет разгона.
