Второе поколение Polaris. Знакомство с Radeon RX 570 на примере видеокарты ASUS ROG Strix

На данный момент сложилась ситуация с тотальным доминированием NVIDIA в сегменте топовых графических решений. Компания AMD никак не представит свои прогрессивные ускорители Vega. Зато получила развитие серия видеокарт среднего уровня на базе GPU Polaris. Представлено второе их поколение, и мы начинаем изучение новинок.

AMD Radeon RX 500

Обновленная линейка видеокарт насчитывает четыре модели: Radeon RX 580, Radeon RX 570, Radeon RX 560 и Radeon RX 550. Они являются прямыми преемниками аналогичных моделей серии RX400, в частности, Radeon RX 580/570 становятся заменой для Radeon RX 480/470. Об изменениях в новых видеокартах мы и поговорим в данном обзоре. Рассмотрим Radeon RX 570 в исполнении ASUS, сравним ее потенциал с Radeon RX 480 и GeForce GTX 1060.

AMD Radeon RX 500

В основе Radeon RX 580 и Radeon RX 570 графический процессор Polaris 20, который не имеет никаких серьезных изменений относительно Polaris 10. Это развитие архитектуры AMD GCN и четвертая ее реализация. GPU насчитывает 36 вычислительных модулей Compute Unit (CU), которые организованы в четыре массива Shader Engine со своим блоком обработки геометрии и блоками растеризации. Каждый CU оперирует 64 потоковыми процессорами и четырьмя текстурными модулями. Общие возможности GPU таковы: 2304 потоковых процессора, 144 текстурных блока и 32 блока растеризации.

AMD Radeon RX 500

Не самое большое количество вычислительных блоков, если вспомнить о GPU Grenada (Hawaii). Однако Polaris имеет ряд преимуществ: увеличена скорость обработки некоторых шейдеров, скорость асинхронных вычислений, улучшены блоки обработки геометрии и тесселяции, увеличен объем кэша у процессора. Добавлена компрессия цветовых данных, что повышает эффективность обмена данными с памятью по 256-битной шине. Благодаря переходу на 14-нм техпроцесс снижено энергопотребление и серьезно повышены рабочие частоты.

Второе поколение Polaris сделало шаг вперед по частотам. При этом сохранился 14-нм техпроцесс, но, возможно, улучшения в рамках самой технологии и повышение процента выхода годных кристаллов обеспечили такое ускорение. Также для новых видеокарт увеличены лимиты мощности. Грубо говоря, Radeon RX 580 и Radeon RX 570 получены за счет обычного разгона.

Максимальную производительность Polaris 20 обеспечивает Radeon RX 580 с полной конфигурацией вычислительных блоков. Базовая частота GPU установлена на уровне 1257 МГц при высшем значении частоты до 1340 МГц. И это хорошее ускорение на фоне 1120–1266 МГц у Radeon RX 480. А вот память GDDR5 по-прежнему работает при эффективной частоте обмена данными в 8 ГГц, стандартный объем памяти равен 8 ГБ.

Radeon RX 570 оперирует GPU с 2048 активными потоковыми процессорами. Частоты ядра 1168–1244 МГц вместо 926–1206 МГц у предшественника Radeon RX 470. Может оснащаться модулями памяти GDDR5 общим объемом 4 или 8 ГБ с возросшей частотой 7 ГГц. Предшественник работал с памятью на частоте 6,6 ГГц.

Видеоадаптер Radeon RX 580 Radeon RX 570 Radeon RX 480 Radeon RX 470
Ядро Polaris 20 Polaris 20 Polaris 10 Polaris 10
Количество транзисторов, млн. шт 5700 5700 5700 5700
Техпроцесс, нм 14 14 14 14
Площадь ядра, кв. мм 232 232 232 232
Количество потоковых процессоров 2304 2048 2304 2048
Количество текстурных блоков 144 128 144 128
Количество блоков рендеринга 32 32 32 32
Частота ядра, МГц 1257–1340 1168–1244 1120–1266 926–1206
Шина памяти, бит 256 256 256 256
Тип памяти GDDR5 GDDR5 GDDR5 GDDR5
Частота памяти, МГц 8000 7000 8000 6600
Объём памяти, МБ 8192 4096 8192/4096 4096
Поддерживаемая версия DirectX 12 12 12 12
Интерфейс PCI-E 3.0 PCI-E 3.0 PCI-E 3.0 PCI-E 3.0
Уровень TDP, Вт 185 до 185 150 120

Повышение частот привело к росту тепловыделения. Для Radeon RX 580 заявлен TDP в 185 Вт. Для Radeon RX 570 в официальных источниках не указано конкретных значений, но, скорее всего, TDP близок к уровню старшей карты. При этом понижено энергопотребление в режимах, которые не требуют максимальной отдачи. Это связано с третьим состоянием памяти, которая ранее работала лишь в минимальном или максимальном значении. При просмотре видео с аппаратным ускорением на GPU или при подключении второго монитора память переключалась в производительный режим, повышая общее потребление мощности. Теперь она будет работать в третьем промежуточном режиме. Например, при просмотре потокового видео с Youtube в качестве 1080p новый Radeon RX 580 будет потреблять 14 Вт, а старый Radeon RX 480 — 38,8 Вт. При подключении двух мониторов 4K потребление видеокарт возрастает лишь на 1,5 Вт в сравнении с одним монитором 4K.

Такие оптимизации позволят сохранить крайне низкие рабочие температуры и шум в простых режимах эксплуатации. Также нужно отметить, что партнеры AMD в этот раз получили больше инженерной свободы. И вместо референсных версий с хиленькой «турбиной» на прилавках магазинов мы сразу увидим широкий ассортимент разнообразных видеокарт с мощными кулерами. Поэтому температурно-шумовые характеристики будут зависеть от каждой конкретной модели.

Видеокарты оснащены разъемами DisplayPort 1.3 HBR и DisplayPort 1.4, поддерживают вывод изображения в формате HDR. Специальный блок кодирования/декодирования обеспечивает поддержку видео H.264 и HEVC вплоть до разрешения 4K. Благодаря этому блоку можно осуществлять запись игрового процесса прямо на лету или стримить без потерь в игровой производительности. Соответствующие функции захвата и записи видео встроены в программное обеспечение AMD ReLive.

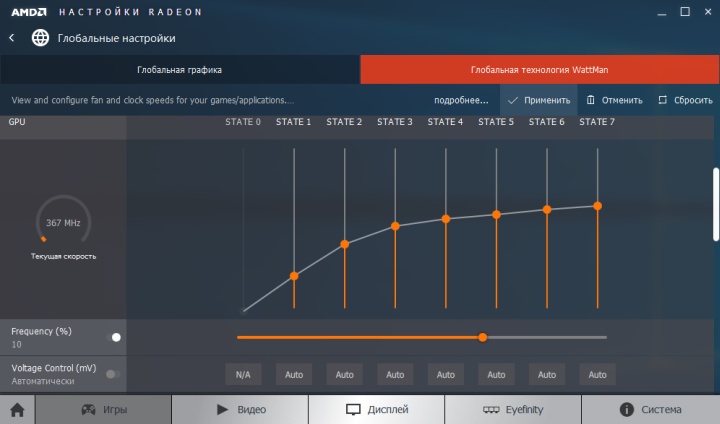

В пакет AMD ReLive входит приложение WattMan, которое дает все возможности для тонкого контроля рабочих параметров видеокарты и ее разгона. Так что пользователям доступны все возможности без необходимости прибегать к дополнительным утилитам.

AMD Radeon RX 500

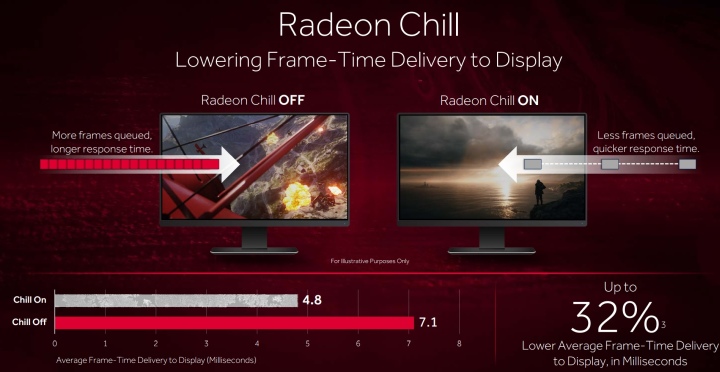

Среди новых программных возможностей нужно отметить Radeon Chill — специальная интеллектуальная энергосберегающая технология для видеокарт AMD Radeon. Radeon Chill может контролировать частоты, немного снижая их при низкой активности игрока и нагрузке на GPU, а в моменты максимальной активности повышая их до предела. Это понизит общее потребление мощности и нагрев, позволяя видеокарте работать в более комфортных условиях. Также Radeon Chill снижает задержки вывода кадра.

AMD Radeon RX 500

Технология Radeon Chill актуальна для киберспортивных игр. Например, в Dota 2 вы получите не 200 fps, а меньшее значение, зато при снижении задержек и повышении времени отклика.

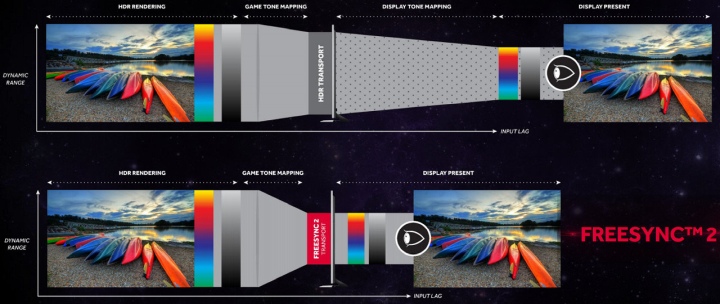

Если говорить о качестве выводимого изображения, то нужно упомянуть и AMD FreeSync 2. Это новая технология обеспечит синхронизацию выводимых кадров при работе с HDR-мониторами. Благодаря улучшенному конвейеру передачи изображения в формате HDR снижается «инпут лаг» и улучшается плавность изображения на экране без разрыва кадров.

AMD Radeon RX 500

Radeon RX 580 позиционируется как вариант для плавного HD-геймплея с возможностями использовать более высокие разрешения. Radeon RX 570 позиционируется как производительное решение под массовый формат Full HD.

AMD Radeon RX 500

Наше знакомство с новой серией начнется с Radeon RX 570. Посмотрим, на что способны эти видеокарты, изучив возможности модели ASUS ROG Strix.
