Второе поколение Polaris. Знакомство с Radeon RX 570 на примере видеокарты ASUS ROG Strix

ASUS ROG Strix Radeon RX 570 O4G Gaming OC Edition

Видеокарта ASUS ROG-STRIX-RX570-O4G-GAMING поставляется в коробке средних размеров.

ASUS ROG-STRIX-RX570-O4G-GAMING

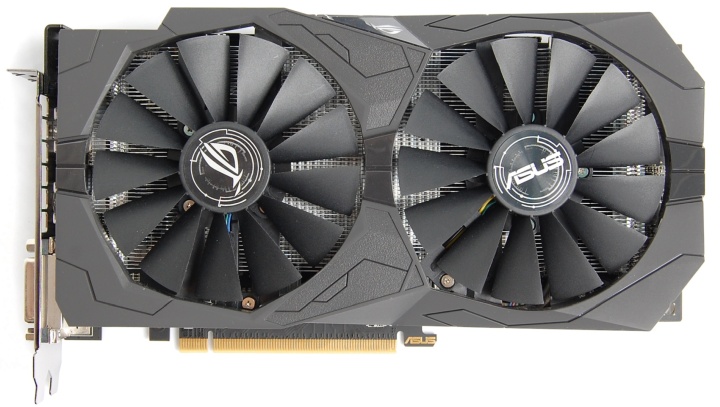

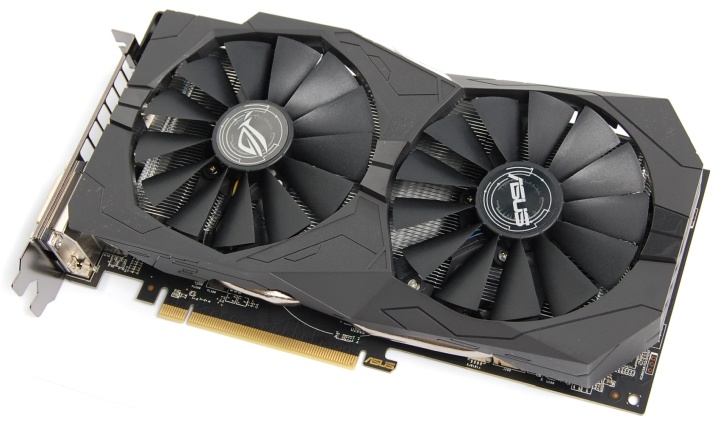

Внешне перед нами полная копия ASUS ROG Strix Radeon RX 470. Карта аналогичных габаритов и с такой же системой охлаждения. Общая длина 24 см.

ASUS ROG-STRIX-RX570-O4G-GAMING

Кулер крупнее платы, используется два больших вентилятора. Все выдержано в черных тонах.

ASUS ROG-STRIX-RX570-O4G-GAMING

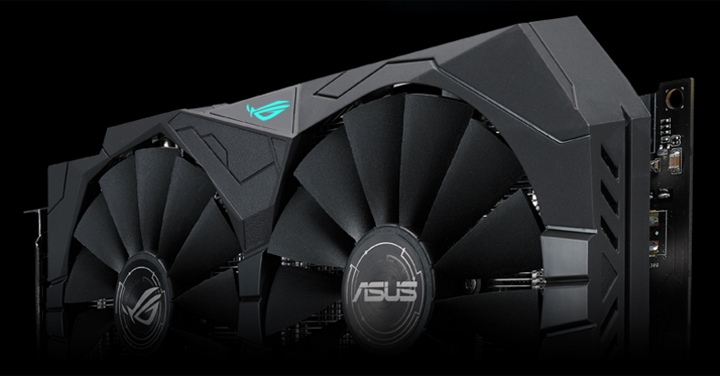

Строгий внешний вид дополняется подсвечиваемым логотипом на торце.

ASUS ROG-STRIX-RX570-O4G-GAMING

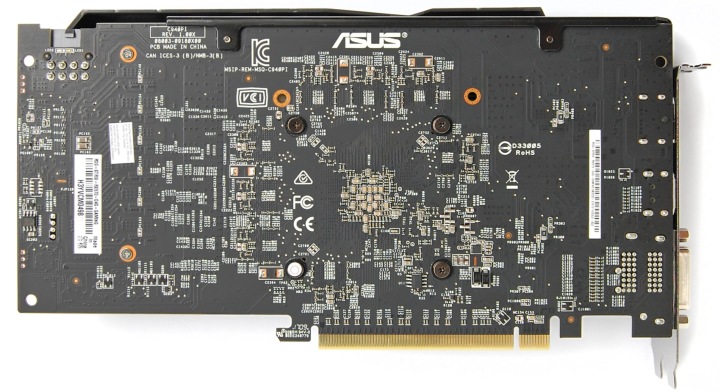

В углу расположен разъем питания на восемь контактов, который развернут защелкой вверх. Один из винтов на кулере защищен гарантийной пломбой, что препятствует разбору.

ASUS ROG-STRIX-RX570-O4G-GAMING

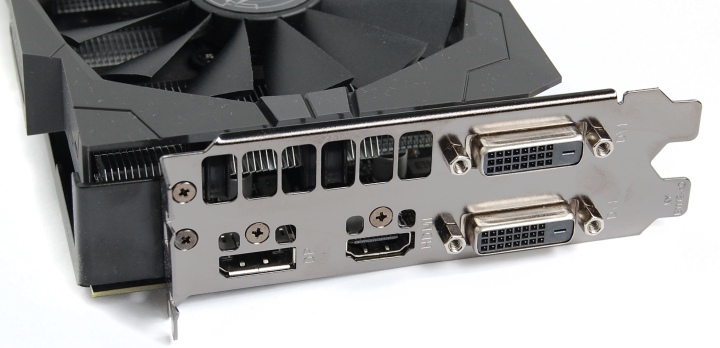

На задней панели четыре интерфейсных разъема: DisplayPort, HDMI и два DVI.

ASUS ROG-STRIX-RX570-O4G-GAMING

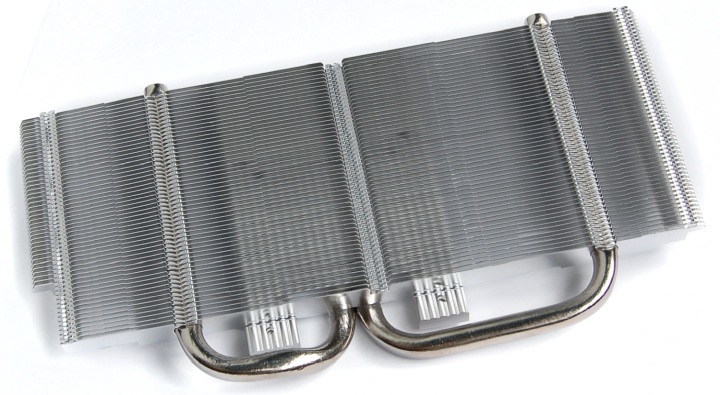

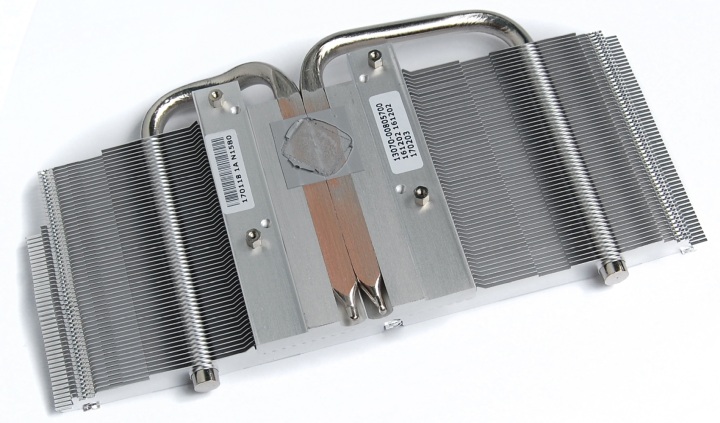

В конструкции кулера нет никаких изменений относительно ASUS Radeon RX 470. Две толстые тепловые трубки диаметром 8 мм проходят через основание и пронизывают ребра радиатора.

ASUS ROG-STRIX-RX570-O4G-GAMING

Реализован прямой контакт трубок с поверхностью кристалла.

ASUS ROG-STRIX-RX570-O4G-GAMING

Радиатор не имеет никаких крепежных рамок и сложных конструкций на лицевой стороне. Кожух с вентиляторами цепляется защелками за края пластин.

ASUS ROG-STRIX-RX570-O4G-GAMING

У транзисторов узла питания имеется свой ребристый радиатор.

ASUS ROG-STRIX-RX570-O4G-GAMING

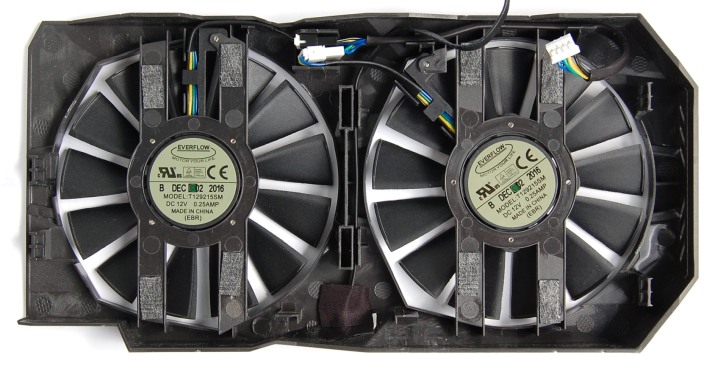

Обдувается вся конструкция парой вентиляторов Everflow T129215SM типоразмера 100 (диаметр лопастей чуть меньше).

ASUS ROG-STRIX-RX570-O4G-GAMING

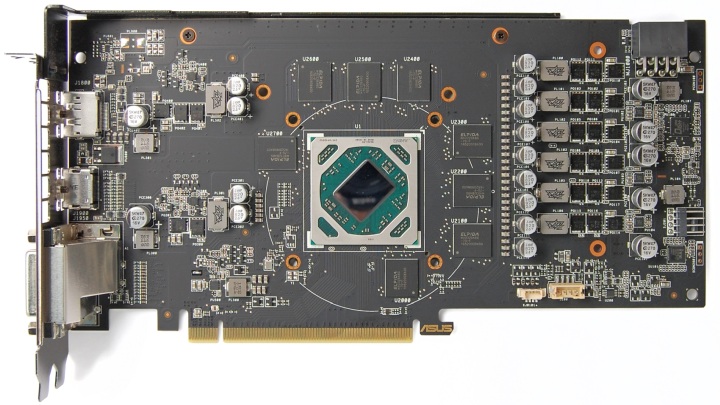

А вот печатная плата заметно отличается от Radeon RX 470. В новой видеокарте ASUS узел питания расположен справа от чипа. Количество фаз в системе питания GPU увеличено до шести.

ASUS ROG-STRIX-RX570-O4G-GAMING

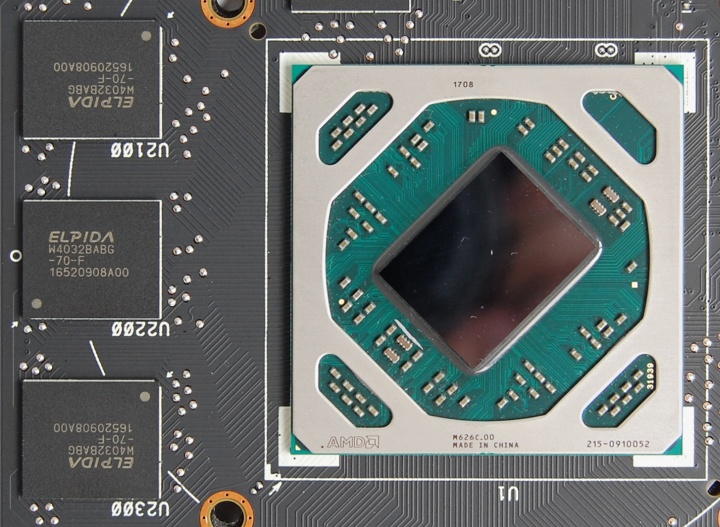

Графический кристалл окружен большой рамкой. Память набрана микросхемами Elpida W4032BABG-70-F.

ASUS ROG-STRIX-RX570-O4G-GAMING

Если у обычной версии Radeon RX 570 верхняя граница частоты ядра 1244 МГц, то ASUS ROG-STRIX-RX570-O4G-GAMING работает при 1300 МГц. Эффективная частота памяти 7000 МГц.

ASUS ROG-STRIX-RX570-O4G-GAMING

Как и все модели серии Gaming, поддерживается три частотных профиля. Начальные установки отвечают режиму Gaming Mode, есть еще OC Mode с частотой ядра 1310 МГц. Silent Mode предлагает некоторое снижение частот для уменьшения шума.

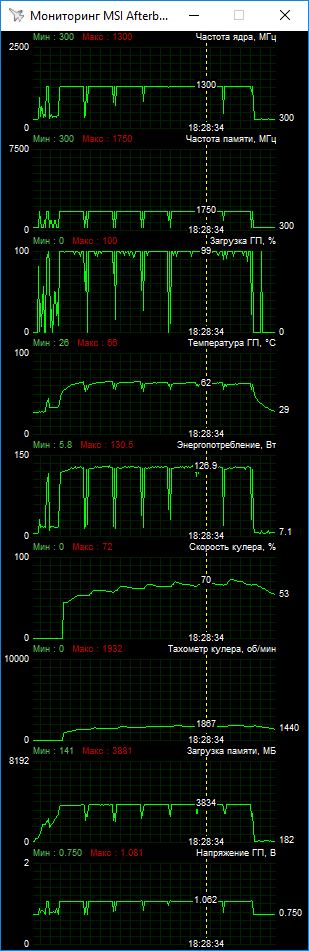

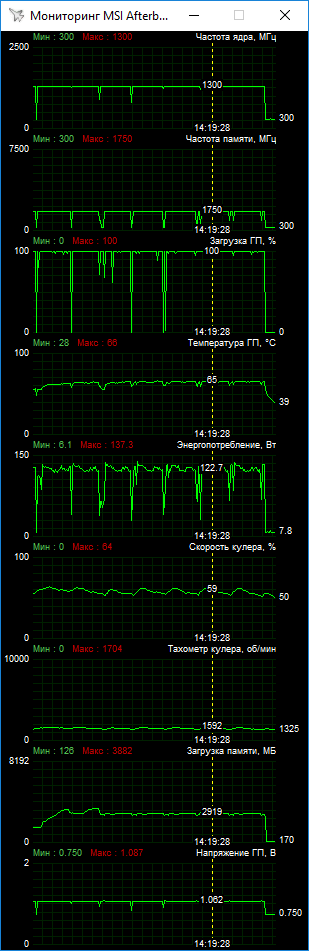

При любой игровой нагрузке ASUS демонстрирует стабильную частоту ядра в 1300 МГц. Это отличный результат, ведь даже топовые версии старых Radeon RX 470/480 иногда демонстрировали плавающие частоты. А вот температурно-шумовые характеристики странные. В свое время видеоадаптер ASUS ROG Strix Radeon RX 470 показал хорошее сочетание невысоких рабочих температур при небольшой скорости обдувающих вентиляторов. В данном случае все несколько иначе. Первые игровые испытания показали, что максимальная скорость вращения вентиляторов едва доходит до 1700 об/мин при температурах ядра до 66 °C. Но после хорошего прогрева скорость вентиляторов начинает возрастать в тех же приложениях. В итоге видеокарта ASUS ROG Strix Radeon RX 570 демонстрировала 1900 об/мин, иногда и 2000 об/мин в пиковые моменты, что составляет более 70% от максимальной скорости. При этом шум можно оценить, как умеренный. Плавное изменение скорости и периодическое ее снижение снижает общий гул.

ASUS ROG-STRIX-RX570-O4G-GAMING ASUS ROG-STRIX-RX570-O4G-GAMING

Что касается максимальных температур, то некоторые приложения легко прогревали ядро и до 70 °C при температуре внутри помещения 21 °C. То есть на фоне Radeon RX 470 с таким же охлаждением мы видим значительно возросшее тепловыделение и шум. И режим работы системы охлаждения серьезно зависит от каждого конкретного приложения: какие-то игры прогревают видеокарту быстрее и сильнее, какие-то слабее, позволяя работать в более тихом режиме. Температуры в 66–70 °C для такого GPU все равно невысокие. Так что при ручных настройках можно достичь оптимального баланса при более комфортном уровне шума и без серьезного роста рабочих температур.

Второе поколение Polaris дало надежды за рост разгонного потенциала. И тут ASUS оправдал ожидания. Ядро удалось разогнать до 1445 МГц, что было недостижимым для серии GTX 470/480. В частности, упомянутый уже ASUS ROG Strix Radeon RX 470 одолел лишь 1350 МГц. Разгон памяти тоже превысил показатели предшественников. Новая модель ASUS одолела рубеж в 7800 МГц. Более высокие частоты ядра и памяти приводили к артефактам или к снижению стабильности.

ASUS ROG-STRIX-RX570-O4G-GAMING

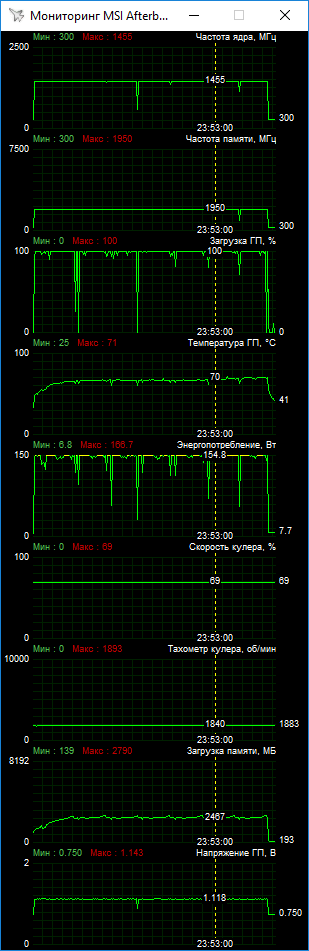

Примечательно, что реализовать такой разгон удалось без существенного ускорения вентиляторов. Практически все игровые тесты были пройдены при фиксации скорости вентиляторов на 69% от максимума (чуть менее 1900 об/мин). Стабилизация скорости оказалась весьма эффективной для улучшения охлаждения, в итоге ядро грелось лишь до 71 °C. А вот общий шумовой фон возрос. При вариативной скорости вращения с пиковыми значениями до 2000 об/мин и выше видеокарта работала тише!

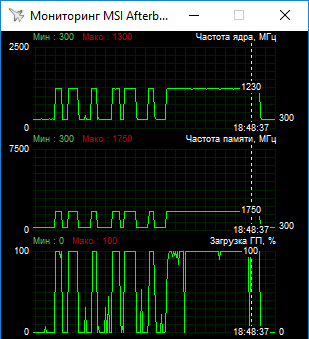

ASUS заменит в наших тестах обычную версию Radeon RX 570. Судя по другим обзорам, эти видеокарты демонстрируют высокий уровень частот. Если и есть просадки относительно заявленной верхней границы 1244 МГц, то небольшие. Поэтому выбран вариант с фиксацией частоты ядра на 1230 МГц.

ASUS ROG-STRIX-RX570-O4G-GAMING

Для полной картины нужно сравнение с Radeon RX 470. Старая видеокарта демонстрирует более серьезный разброс частот, но мы решили остановиться на значении в 1175 МГц, опираясь на средние показания мониторинга частот в наших первых тестах Radeon RX 470. Частота памяти тоже снижалась до рекомендованного уровня в 6600 МГц.

Как же магична в своей красоте тишина...
