Обзор и тестирование компактной видеокарты Sapphire Radeon R9 380 ITX Compact

Radeon R9 380 составляет успешную конкуренцию GeForce GTX 960. Среди преимуществ оппонента меньшее тепловыделение, что позволило некоторым производителям выпустить компактные модели. Для тех, кто ориентируется на миниатюрные ПК и подбирает соответствующие компоненты, компания Sapphire выпустила Radeon R9 380 в миниатюрном исполнении. Эту видеокарту мы сейчас и рассмотрим.

Sapphire Radeon R9 380 2G D5 (ITX Compact)

Sapphire Radeon R9 380 2G D5 (ITX Compact)

Компактная карта Sapphire попала к нам без коробки. Но даже в таком варианте поставки мы получили широкий набор аксессуаров:

  • переходник mini-DisplayPort/ DisplayPort;
  • переходник DVI/D-Sub;
  • переходник питания с двух PCI-E 6-pin на один 8-pin;
  • диск с программным обеспечением;
  • инструкция.

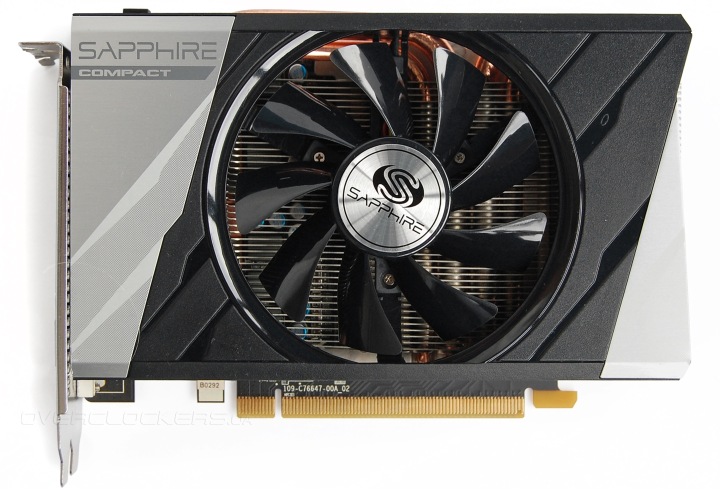

Sapphire ITX Compact небольших размеров, длина видеокарты составляет 17 сантиметров. Система охлаждения занимает два слота. Дизайн кожуха удачно сочетает черный пластик и вставки цвета металлик, что придает солидный внешний вид.

Sapphire Radeon R9 380 2G D5 (ITX Compact)

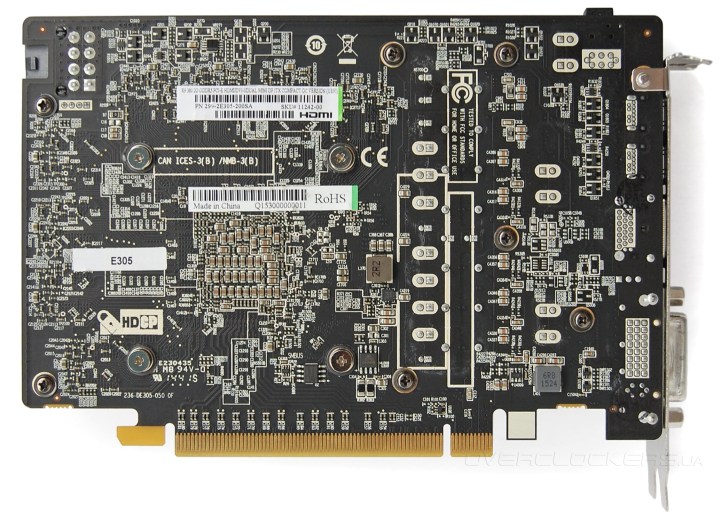

Внешнее питание подключается к восьмиконтактному разъему, который расположен в углу платы. Он развернут защелкой вверх, чтобы кабель не упирался в радиатор.

Sapphire Radeon R9 380 2G D5 (ITX Compact)

Сбоку видны толстые тепловые трубки и основание радиатора. Сразу ясно, что конструкция охлаждения серьезная даже при компактных размерах устройства. Еще сбоку присутствует кнопка переключения BIOS.

Sapphire Radeon R9 380 2G D5 (ITX Compact)

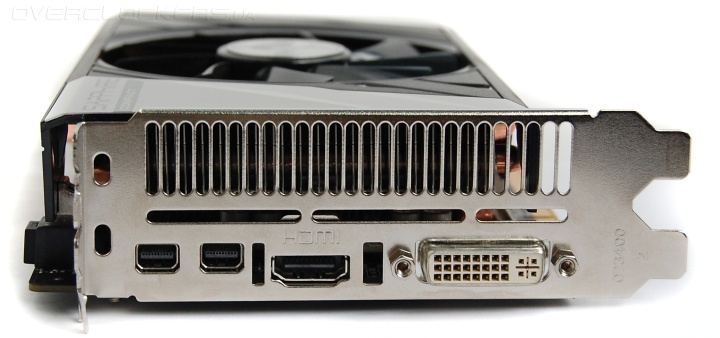

На заднюю панель вынесено четыре разъема для вывода видео: два mini-DisplayPort, HDMI и DVI. Присутствуют прорези для выдува горячего воздуха.

Sapphire Radeon R9 380 2G D5 (ITX Compact)

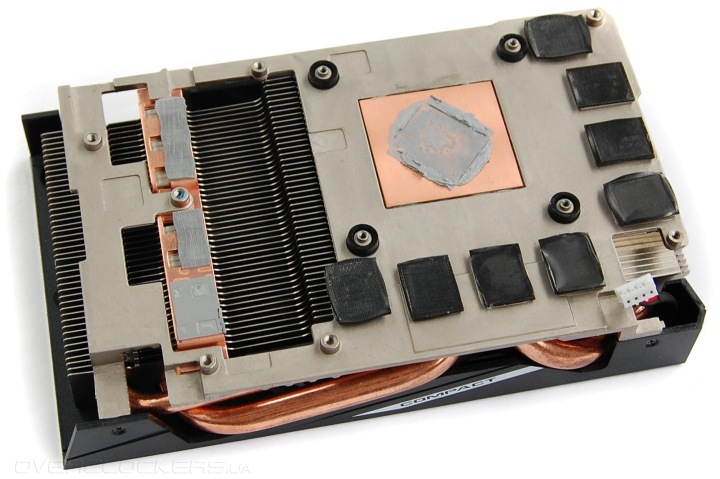

Изучим детальнее систему охлаждения. У кулера массивное основание, которое контактирует со всеми охлаждаемыми элементами. Тепло от GPU отводится через медную площадку. Также медная пластина используется в зоне контакта с элементами узла питания.

Sapphire Radeon R9 380 2G D5 (ITX Compact)

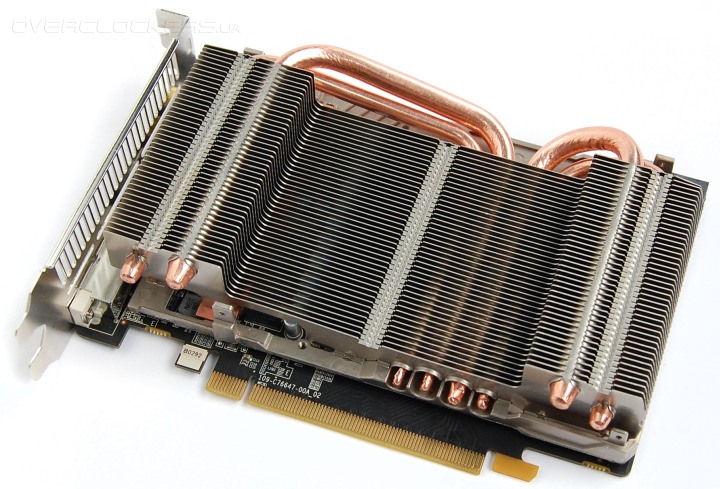

Отметим, что пластиковый корпус с вентилятором можно снять без полного разбора. Это может быть полезно, если вы захотите очистить радиатор от пыли после длительного использования. Оценить габариты радиатора на фоне платы позволит следующая фотография:

Sapphire Radeon R9 380 2G D5 (ITX Compact)

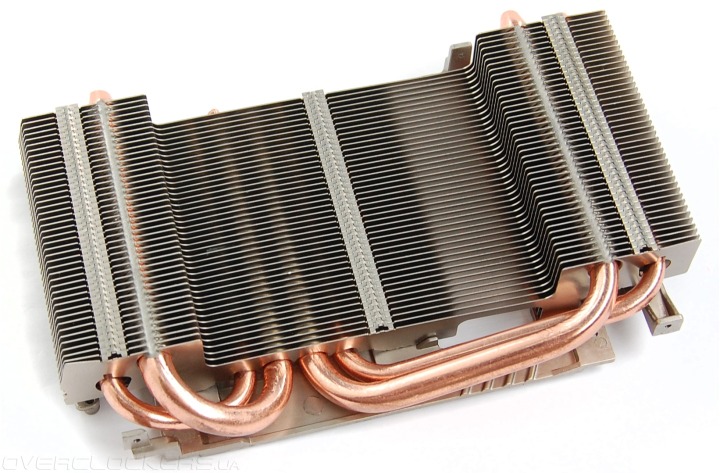

Через основание проходят четыре медные тепловые трубки, две диаметром 6 мм и две 8 мм. Трубки пронизывают боковые, самые крупные, секции радиатора.

Sapphire Radeon R9 380 2G D5 (ITX Compact)

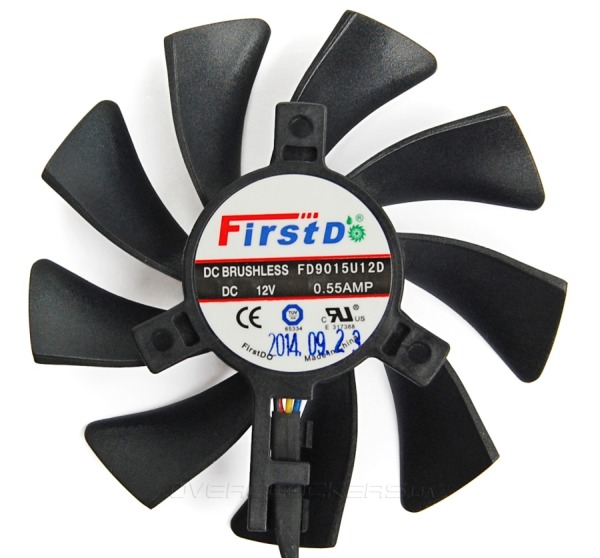

В центре радиатора имеется ниша, где располагается вентилятор. Он прикручивается к кожуху. За охлаждение отвечает модель типоразмера 92 мм с маркировкой FirstD FD9015U12D.

Sapphire Radeon R9 380 2G D5 (ITX Compact)

Система питания насчитывает 7 фаз (5+2), что не особо отличается от более крупных моделей. Например, у ASUS STRIX-R9380-DC2OC-2GD5-GAMING питание выполнено по схеме 6+2 фазы.

Sapphire Radeon R9 380 2G D5 (ITX Compact)

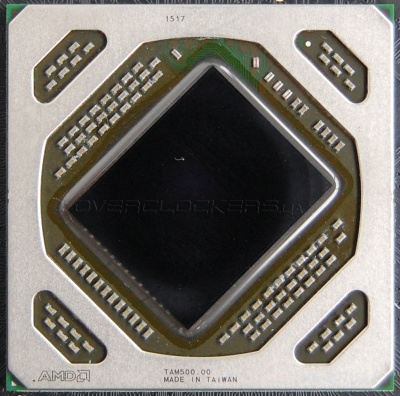

Графический чип Antigua окружен массивной защитной рамкой. У Radeon R9 380 его возможности частично ограничены — активно 1792 потоковых процессора и 112 текстурных блока.

Sapphire Radeon R9 380 2G D5 (ITX Compact)

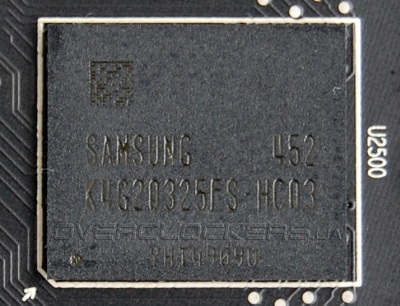

Два гигабайта памяти набраны восемью микросхемами Samsung K4G20325FS-HC03.

Sapphire Radeon R9 380 2G D5 (ITX Compact)

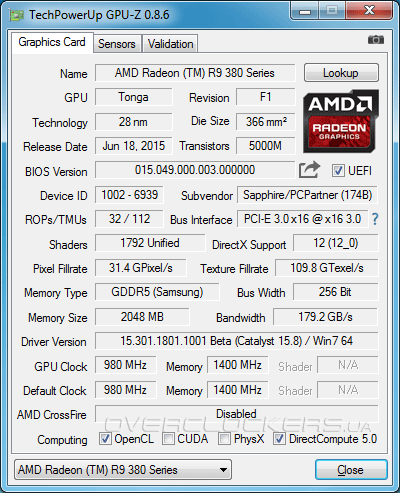

Компактные размеры не помешали Sapphire ускорить модель ITX Compact. Ее рабочие частоты повышены с 970/5500 МГц до 980/5600 МГц.

Sapphire Radeon R9 380 2G D5 (ITX Compact)

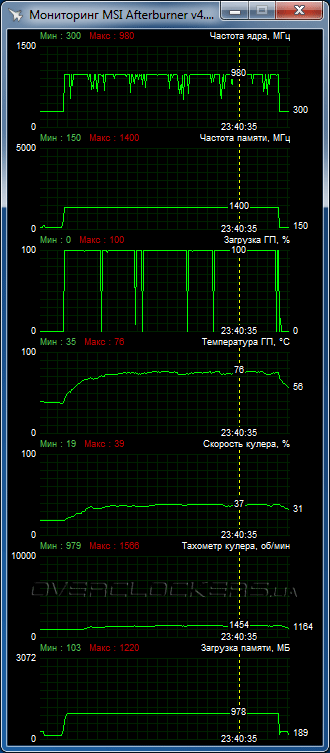

При игровой нагрузке рабочая температура ядра превышала 70 °C. Пиковая температура во время прохождения тестов Metro: Last Light достигала 76 °C при 23 °C внутри помещения. Это лишь на несколько градусов больше нагрева упоминавшейся видеокарты ASUS. При этом вентилятор работал на скорости около 1500 об/мин, не создавая заметного шума.

Sapphire Radeon R9 380 2G D5 (ITX Compact)

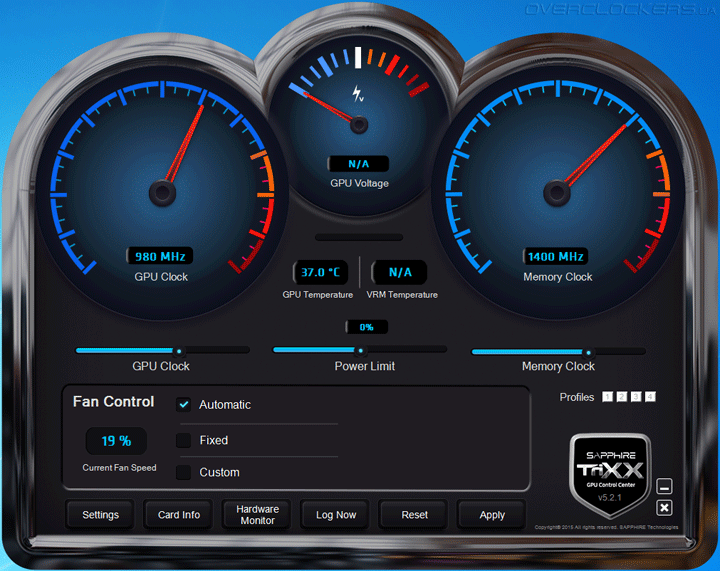

Для разгона можно использовать фирменную утилиту Sapphire TriXX. Но в данном случае она не дает каких-то особых преимуществ относительно других программ, софтвольтмод не поддерживается. Мы все операции выполняли в MSI Afterburner.

Sapphire Radeon R9 380 2G D5 (ITX Compact)

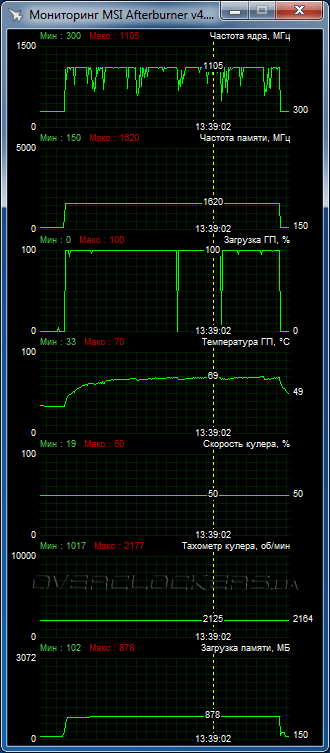

По итогам экспериментов частоту графического процессора удалось поднять до 1105 МГц, далее шли артефакты. Это весьма неплохо, на ASUS превысить 1100 МГц удалось только за счет повышения напряжения. Разгон памяти оказался рекордным — 6480 МГц. Ни одна видеокарта на базе GPU Antigua/Tonga ранее не показывала столь высокие результаты разгона памяти. Скорость вентилятора пришлось увеличивать до 2000 об/мин и больше, чтобы добиться стабильности на повышенных частотах. Соответственно, и шум превысил приемлемые рамки. Но меньший разгон не потребует такого ускорения вентилятора и позволит видеокарте работать при начальном уровне шума.

Sapphire Radeon R9 380 2G D5 (ITX Compact)
