Продолжаем знакомство с новыми GeForce RTX Super. На очереди обновленная версия GeForce RTX 2060. Посмотрим, каковы преимущества Super-версии над оригинальной видеокартой. И заодно подведем некоторые общие итоги для среднего класса устройств, сведя в одном тестировании разные версии GeForce RTX 2060, GeForce RTX 2070, Radeon RX 5700 XT, Radeon RX 5700 и старшие видеокарты от NVIDIA и AMD. Поскольку мы подробно разбирали характеристики новых моделей Super в прошлом материале, сразу перейдем к обзору видеокарты в исполнении MSI.

MSI GeForce RTX 2060 Super Gaming X

MSI GeForce RTX 2060 Super Gaming X

В центре нашего внимания оказалась топовая версия GeForce RTX 2060 Super из линейки MSI Gaming. Это подразумевает наличие качественного охлаждения и повышенные заводские частоты. Поставляется видеокарта в стандартной для Gaming коробке.

MSI GeForce RTX 2060 Super Gaming X

Традиционно в комплекте с MSI Gaming поставляется набор картонных подставок под чашки, плюс разная полиграфия — комикс, каталог продукции, инструкции. Но у данного экземпляра подставок не оказалось. Забавно, если производитель решил сэкономить пару центов на комплектации обновленных моделей Super.

MSI GeForce RTX 2060 Super Gaming X

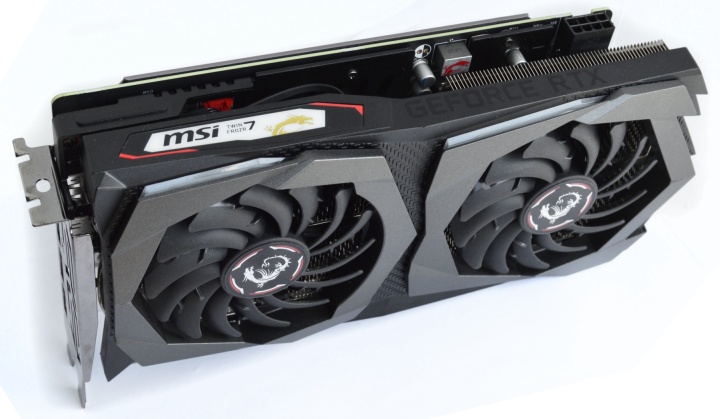

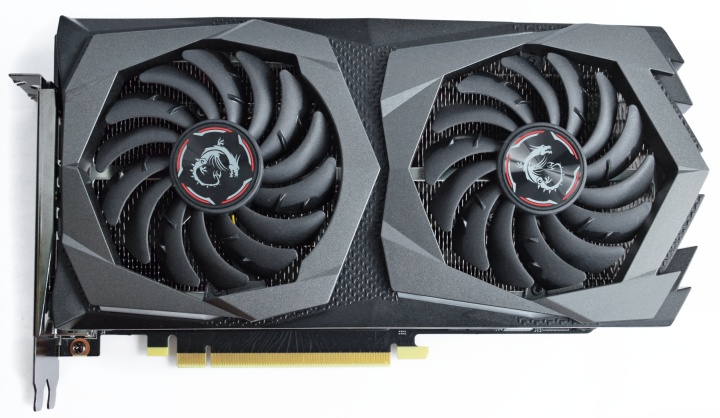

Видеокарта выполнена в узнаваемом дизайне, напоминая другие модели MSI Gaming. Устройство накрыто крупным кулером с двумя вентиляторами необычной формы. Корпус имеет резкие геометрические очертания с множеством граней, что придает ему особый хищный вид.

MSI GeForce RTX 2060 Super Gaming X

Полная длина GeForce RTX 2060 Super Gaming X достигает 25 см. Толщина два с половиной слота расширения.

MSI GeForce RTX 2060 Super Gaming X

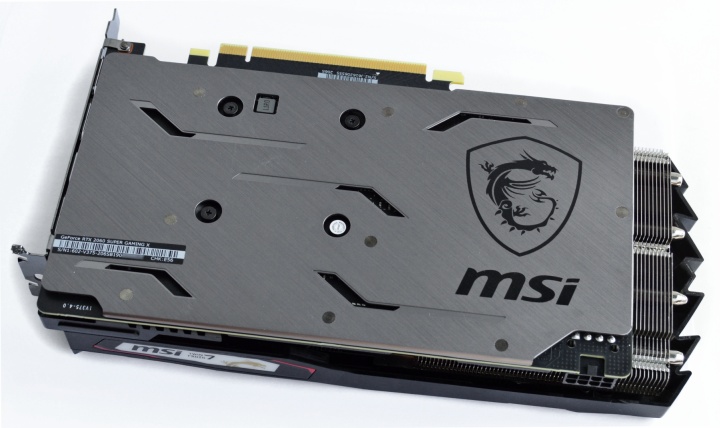

Плата короче охлаждения, поэтому часть кулера выступает сбоку. Задняя часть платы накрыта металлической пластиной. В углу есть восьмиконтактный разъем питания.

MSI GeForce RTX 2060 Super Gaming X

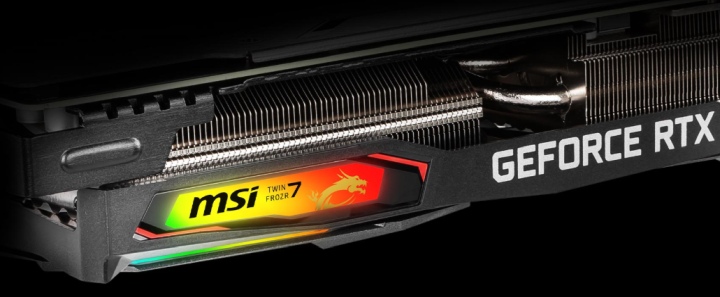

На боковой грани присутствует окошко с подсветкой. Также имеются подсвечиваемые линии в корпусе вокруг вентиляторов.

MSI GeForce RTX 2060 Super Gaming X

Подсветка совместима с другими устройствами MSI, что позволяет синхронизировать свечение разных компонентов MSI. Управление эффектами и настройка подсветки осуществляется через приложение MSI Mystic Light.

MSI GeForce RTX 2060 Super Gaming X

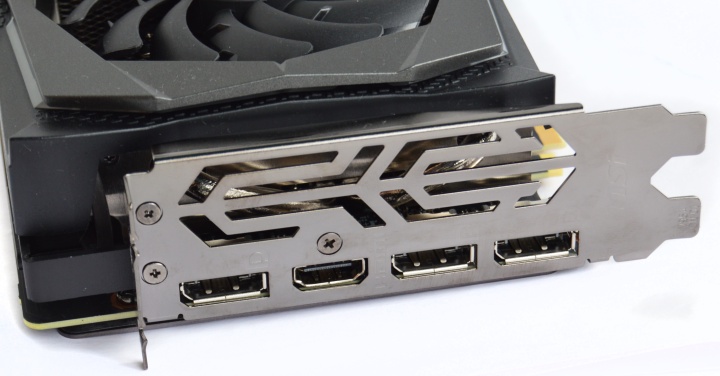

На задней панели четыре разъема для вывода изображения: три DisplayPort и один HDMI.

MSI GeForce RTX 2060 Super Gaming X

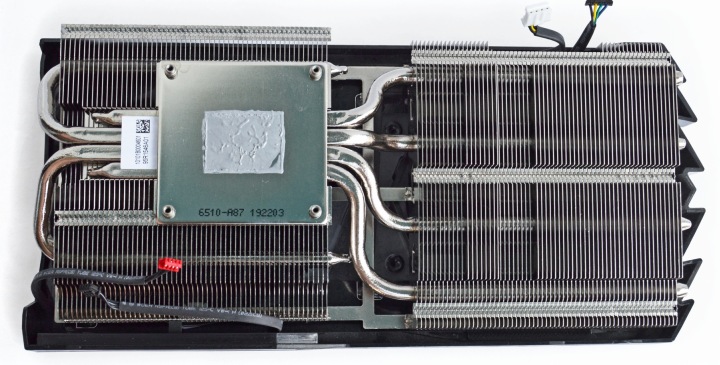

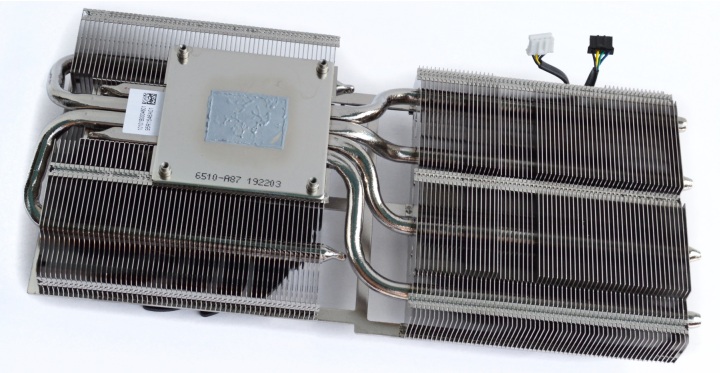

Взглянем ближе на систему охлаждения. Это двухсекционный радиатор с четырьмя тепловыми трубками.

MSI GeForce RTX 2060 Super Gaming X

Напоминает охлаждение MSI GeForce RTX 2070 Gaming Z 8G, но меньше по габаритам и без одной тепловой трубки. Также отсутствует контактная площадка для силовых элементов питающей цепи. Теперь основной радиатор охлаждает только GPU.

MSI GeForce RTX 2060 Super Gaming X

Сверху на каждую секцию радиатора устанавливается вентилятор стандарта 90 мм (диаметр крыльчатки немного меньше).

MSI GeForce RTX 2060 Super Gaming X

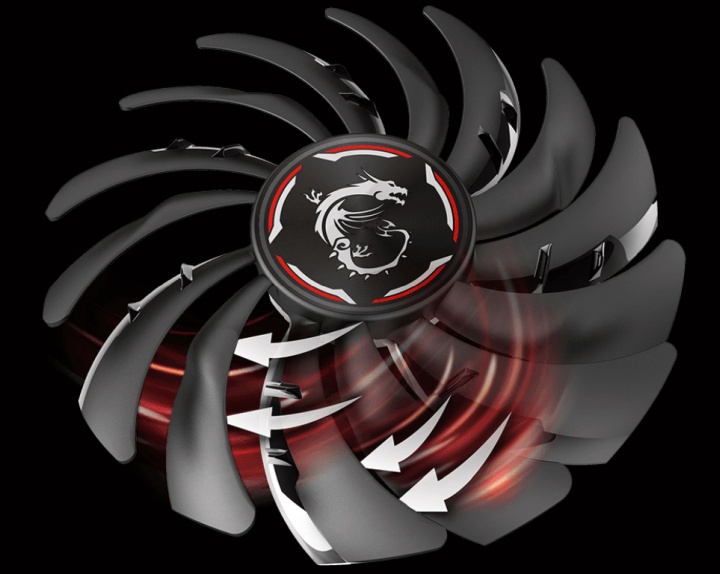

Вентиляторы выполнены по технологии TorX Fan. Особая форма лопастей их расположение относительно друг друга позволяют усилить воздушный поток и его рассеивание. Все это улучшает продуваемость радиатора.

MSI GeForce RTX 2060 Super Gaming X

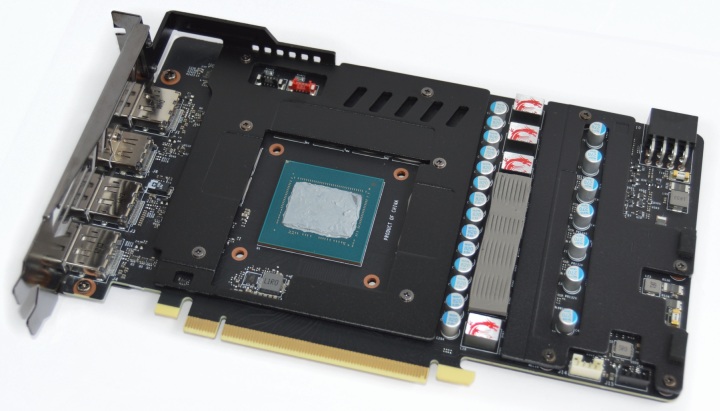

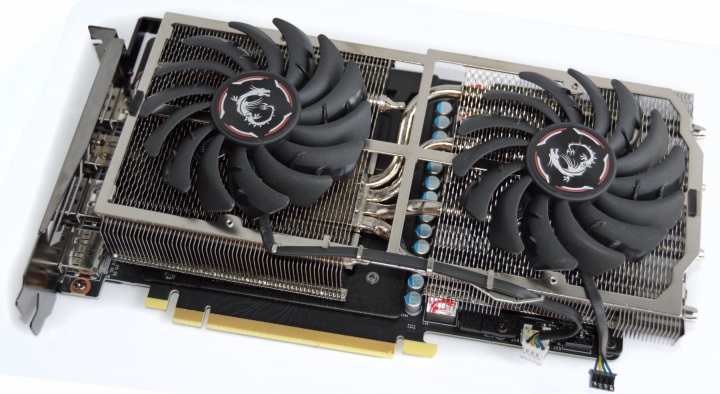

Печатная плата накрыта двумя металлическими пластинами. Это отдельный радиатор для микросхем памяти и отдельный радиатор для элементов узла питания. Также есть упругая термопрокладка на дросселях, которая упирается в большой радиатор. Но поскольку контакт осуществляется с ребрами пластин, то вряд ли это сильно помогает в охлаждении данных компонентов.

MSI GeForce RTX 2060 Super Gaming X

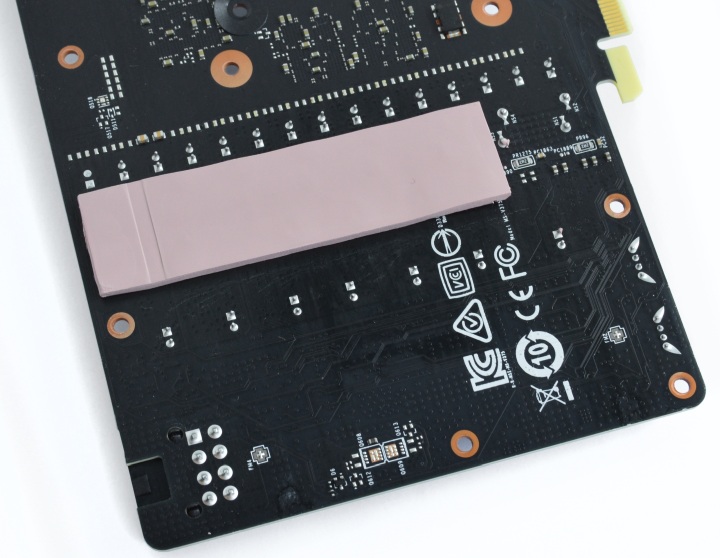

Металлический бэкплейт, накрывающий обратную сторону платы, тоже участвует в теплообмене. Под зоной VRM находится большая термопрокладка, позволяющая пластине охлаждать самую горячую зону PCB. Это большой плюс, поскольку бэкплейт часто играет декоративную роль или выступает только в качестве элемента усиления жесткости всей конструкции.

MSI GeForce RTX 2060 Super Gaming X

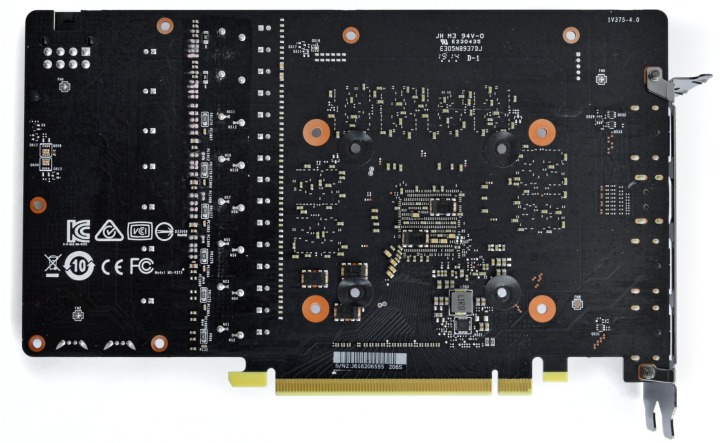

Длина печатной платы 21,5 см.

MSI GeForce RTX 2060 Super Gaming X

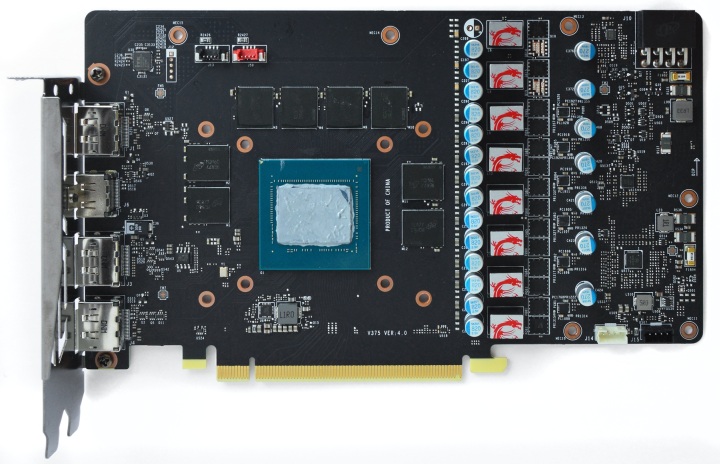

Подсистема питания насчитывает восемь фаз, шесть из которых приходится на питание GPU.

MSI GeForce RTX 2060 Super Gaming X

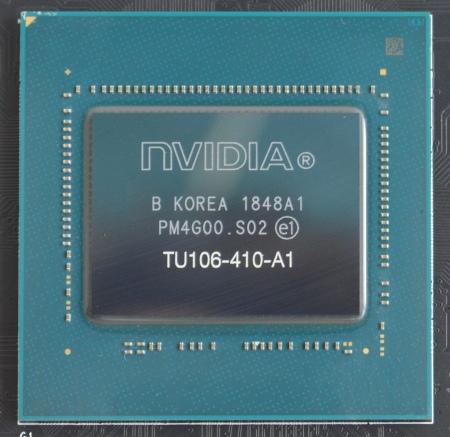

GeForce RTX 2060 Super использует процессор с маркировкой TU106-410-A1. В его активе 2176 потоковых процессоров CUDA, 136 текстурных блоков и 64 блоков растеризации. У старых версий GeForce RTX 2060работают 1920 потоковых процессоров, 120 текстурных блоков и 48 ROP.

MSI GeForce RTX 2060 Super Gaming X

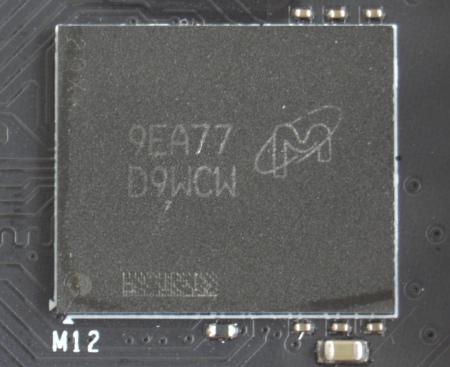

Еще одно важное изменение новой модели — увеличение объема памяти до 8 ГБ и полноценная 256-битная шина. Старые GeForce RTX 2060 работают на 192-битной шине с 6 ГБ памяти. Используются стандартные чипы GDDR6. В данном случае микросхемы Micron 9EA77 D9WCW.

MSI GeForce RTX 2060 Super Gaming X

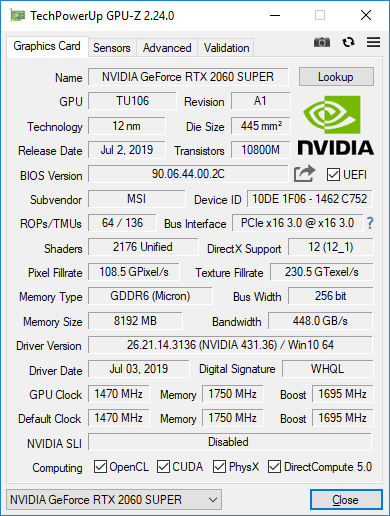

Спецификации NVIDIA предусматривает базовую частоту GPU в 1470 МГц при Boost Clock 1650 МГц. У MSI Gaming X частота Boost повышена до 1695 МГц. Эффективная частота памяти эквивалентна 14000 МГц.

MSI GeForce RTX 2060 Super Gaming X

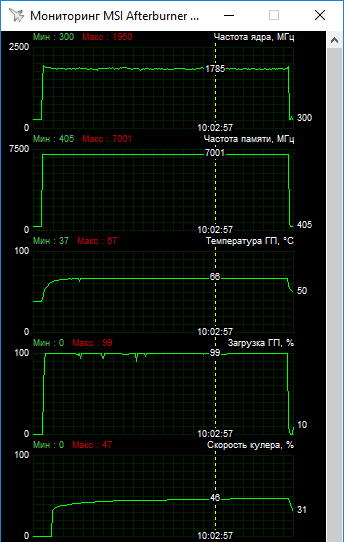

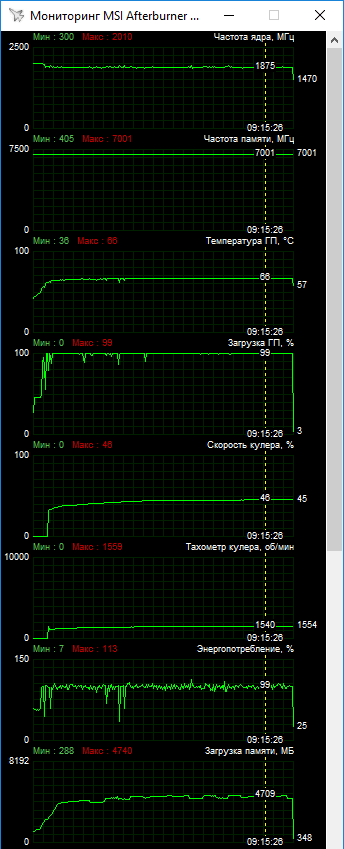

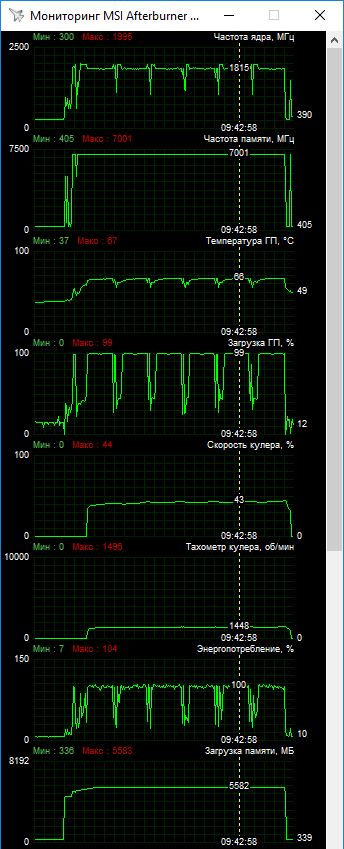

В игровом режиме основной рабочий диапазон частот ядра примерно 1800–1900 МГц. Так, в Final Fantasy XV Windows Edition во время долгой нагрузки частоты стабилизировались на уровне 1875–1890 МГц, а в The Division 2 проседали до 1800 МГц. Пиковые значения до 2010 МГц.

MSI GeForce RTX 2060 Super Gaming X MSI GeForce RTX 2060 Super Gaming X

Температура ядра не превышала 67 °С на открытом стенде при 26–27 °С в помещении. Максимальная скорость вентиляторов на уровне 1500 об/мин, шум минимальный.

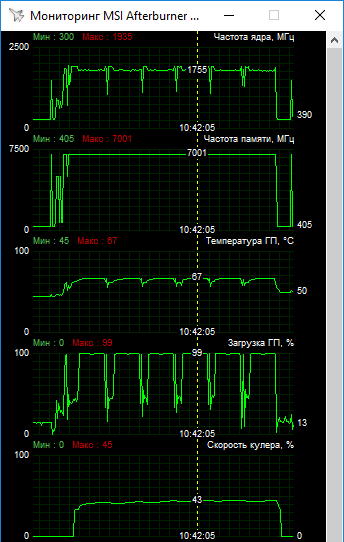

Для комплексной оценки новой видеокарты нужно снизить частоты до уровня самых простых моделей GeForce RTX 2060 Super. Согласно другим обзорам такие видеокарты показывают Boost около 1800 МГц с более низкими частотами в тяжелых играх. Снизив базовое значение, мы получили среднюю частоту 1800 МГц с просадками до 1755 МГц. Пиковые значения до 1950 МГц.

MSI GeForce RTX 2060 Super Gaming X MSI GeForce RTX 2060 Super Gaming X

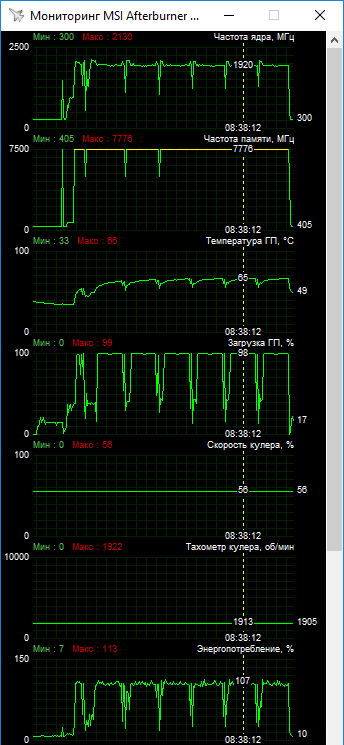

Пора перейти к разгону. Для начала нужно отметить, что лимит мощности можно повысить лишь на 5%. И такие ограничения присущи большинству старых GeForce RTX 2060. У данного экземпляра удалось поднять базовую частоту до 1580 МГц, что повысило средний Boost до 1960–2000 МГц, в тяжелых играх нижней границей этого диапазоны были значения около 1920 МГц. Память стабильно заработала на 7776 (15552) МГц.

MSI GeForce RTX 2060 Super Gaming X

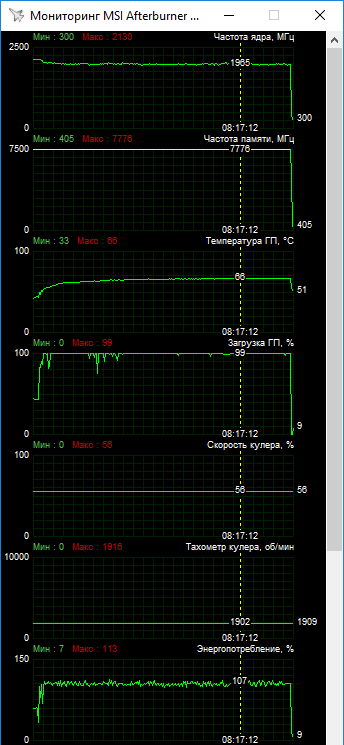

Чтобы улучшить охлаждение при разгоне скорость вентиляторов вручную была повышена до 1900 об/мин, что позволило сохранить температуру ядра в рамках 66 °С. И это отличный результата, ведь нагрев остался низким, а уровень шума еще в приемлемых рамках. Пи желании можно поэкспериментировать и подобрать более комфортные для вашего слуха настройки вентиляторов — у охлаждения есть для этого потенциал.
